NÁVOD K OBSLUZE BCD500R BAUMATIC

BCD500ÜL/BL/IŘ/R-EU 50 cmmultifunkční sporák

INSTRUCTION MANUAL

Návod k obsluze pro Váš přístroj Baumatic BCD500ŮL/BL/IV/R-EU 50 cm multifunčkní sporák

POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte jej prosím, na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče.

GS 07/02/13

Obsah

Ochrana životního prostředí 4

Důležité bezpečnostní informace 5

Specifikace 9

Rozměry produktu 9

Specifikace produktu 9

Standardní příslušenství 10

Volitelné příslušenství 10

Elektrické údaje 10

Údaje o plynu 10

Ovládací Panel 11

Ovládání teploty (trouba) 11

Knoflík pro nastavení intenzity plamene (varná deska) 11

Knoflík pro nastavení funkce trouby 11

Časovač trouby 12

Nastavení a používání časovače trouby 13

Nastavení času 13

Používání trouby

Před prvním použitím 13

Nastavení funkce minutovníku 13

Knoflík pro ovládání teploty 15

Pokyny pro vaření 15

Upozornění 16

Používání varné desky

Před prvním použitím 16

Používání hořáků 17

Pokyny pro varnou desku 17

Čištění a údržba

Čištění povrchu plynové desky 19

Po každém použití 19

Čištění plnových hořáků 19

Údržba smaltovaných pečících plechů

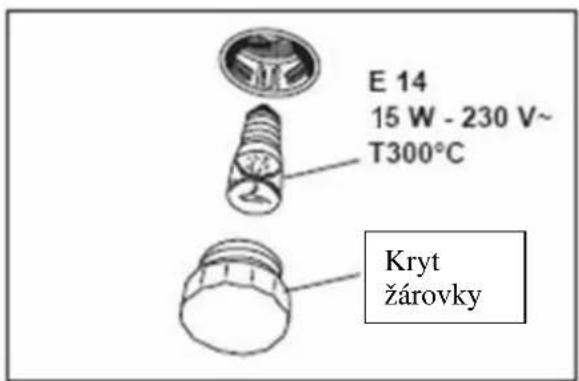

Výměna žárovky uvnitř trouby 20

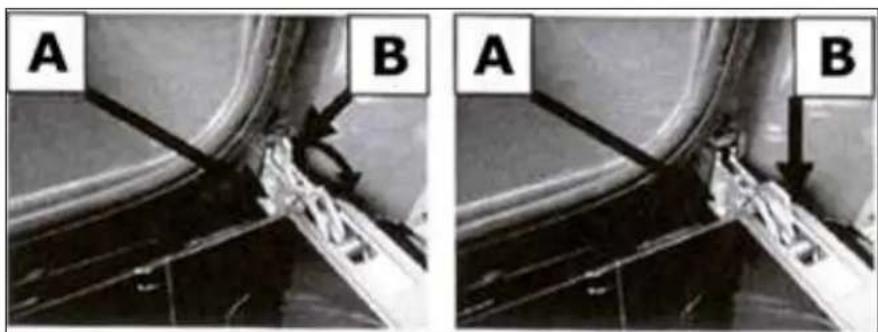

Vyjmutí dveří trouby pro snadnější čištění 20

Instalace

Umístění 22

Požadavky na ventilaci 23

Bezpečnostní řetězové upevnění 23

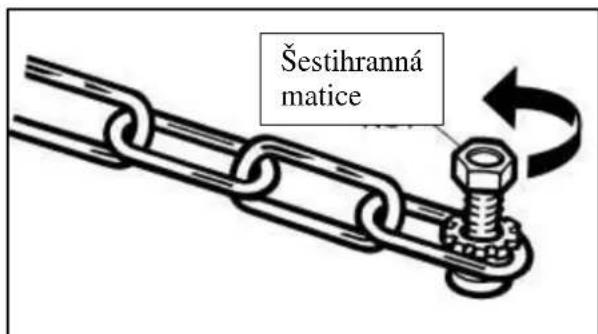

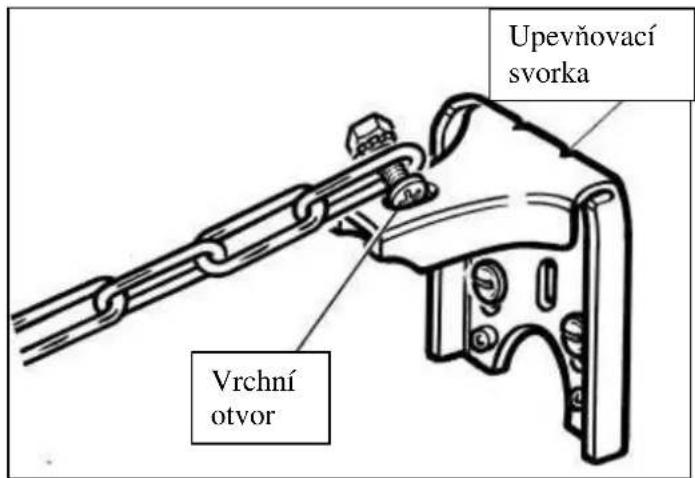

Upevnění bezpečnostních řetězů 24

Připojení k elektrické síti 25

Připojení síťového napájecího kabelu 25

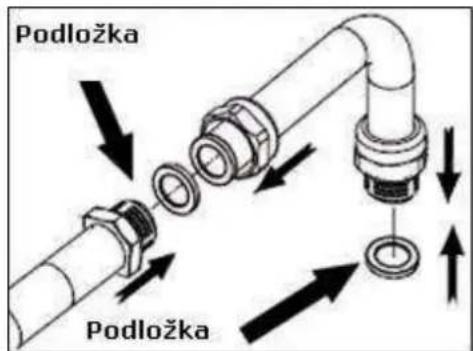

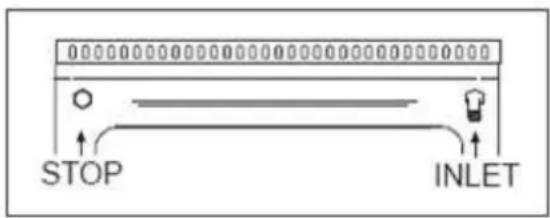

Přípojka plynu 26

Můj spotřebič nepracuje správně

Baumatic čisticí prostředky

t'chrana životního prostředí

LIKVIDACE t'DPADU

Roztřidte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.185/2001 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).

Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).

Tento spotřebič je určen jenom pro použití v domácnostiů

Vážený zákazníku,

děkujeme Vám, že jste si vybral náš výrobek.

Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.

ZÁRUKA

Na Váš nový spotřebič poskytujeme 24měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.

Prosím, uchovejte si také účet o zaplacení za spotřebič/fakturuů

Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.

Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.

Pt'PRt'DEJNÍ ŪERVIŮ

Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.

Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.

V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko:

Telefon [phone]

v pracovní dny od 9ů00 do 17ů00 hodů nebo na

wwwübaumaticücz

Prosíme, abyste měli připravené po ruce následující údaje:

• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče

Poznámka

Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat z Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.

Důležité bezpečnostní informace

Pro Baumatic je nejdůležitější Vaše bezpečnost. Rozhodně si tuto příručku přečtěte před zahájením vlastní instalace nebo používáním tohoto spotřebiče. Pokud Vám nejsou některé informace, uvedené v této příručce, jasné, kontaktujte prosím technické odděleníBaumatic.

Všeobecné informace

○ Tento spotřebič je určen pro použití v domácnosti a může být vestavěn do běžné kuchyňské linky či bytového vybavení.
o DÜLEŽITÉ: Okolní nábytek nebo bytové vybavení a všechny materiály použití při instalaci musí být schopny odolat při provozu spotřebiče minimální teplotě 85°C nad okolní teplotou v místnosti, kde jsou umístěny.
Určité typy kuchyňského nábytku z vinylu či laminátu jsou zvláště náchylné k poškození teplem nebo ke změnám barvy při teplotách nižších než jsou výše uvedené hodnoty.
- Za poškození způsobená spotřebičem instalovaným v rozporu s tímto teplotním limitem nebo umístěním okolního nábytku do vzdálenosti menší než 25 mm od spotřebiče odpovídáůůvlastníků spotřebiče.
o DÜLEŽITÉ:ů Baumatic spol. s r.o. NEDOPORUČUJEů instalaci tohoto spotřebiče na jakékoli lodní plavidlo.
o Použití tohoto spotřebiče k jakémukoli jinému účelu či v jakémkoli jiném prostředí bez výslovného souhlasu firmy Baumatic ruší platnost veškerých nároků na záruku.
○ U Vašeho nového spotřebiče je záruka na elektrické a mechanické vady s několika výjimkami stanovenými v Záručních podmínkách Baumatic. Výše uvedené nemá vliv na Vaše zákonná práva.

OPRAVY SMÍ PROVÁDĚT POUZE SERVISNÍ TECHNICI FIRMY BAUMATIC, NEBO PRACOVNÍK JEJÍHO AUTORIZOVANÉHO SERVISU.

Řarování a bezpečnostní pokyny

- Tento spotřebič je v souladu s platnou evropskou legislativou v oblasti bezpečnosti. Baumatic zdůrazňuje, že tato skutečnost nevylučuje fakt, že povrchy spotřebiče se během provozu zahřívají a zůstávají horké i po ukončení provozu.

Bezpečnost dětí

○ Baumatic důrazně doporučuje, aby batolata a malé děti nebyly pouštěny do blízkosti spotřebiče a nebylo jim dovoleno dotýkat se spotřebiče, a to kdykoliv.

- Je-li nutné, aby se mladší členové rodiny pohybovali v kuchyni, mějte je stále pod bedlivým dohledem.

t'becná bezpečnost

o Před použitím spotřebiče se ujistěte, že znáte ovládání spotřebiče.

o Po každém použití se ujistěte, že jsou všechny ovladače spotřebiče vypnuté.

o Při otevírání dveří trouby vždy odstupte dozadu, což umožní rozptyl tepla.

o Při vyjímání plechů či jiných doplňků z trouby budte opatrní, mohly by být horké.

o Pokud trouba není v provozu, vždy zavírejte dvířka.

○ Vždy postupujte dle obecných zásad o zacházení s jídlem a o hygieně, čímž předejdete možnosti růstu bakterií.

- Otvory pro ventilaci udržujte čisté.

o Při zavírání trouby dávejte pozor na přivření prstů.

o Při vkládání jídla do trouby můžete použít chňapky, avšak dejte pozor, aby chňapky nepříšly do kontaktu s vnitřní částí spotřebiče.

o PŘI VAŘENÍ NENECHÁVEJTE SPOTŘEBIČ BEZ DOZORU.

Neumistújte na dveře trouby těžké předměty, ani se o ně neopírejte,ůůpokud jsou otevřená, jinak můžete poškodit panty. Nikdy nikomu nedovolte si na Sporák stoupat nebo sedat.

- Nikdy neskladujte ve sporáku ani ve skříňkách těsně nad ním nebo vedle něj žádné chemikálie, potraviny a tlakové schránky.

○ Neohřívejte neotevřené nádoby s jídlem, protože v nich může vzniknout tlak a roztrhnout je.

o Poblíž hořáků sporáku neumistújte hořlaviny ani umělohmotné předměty, stejně jako byste neměli tyto materiály umistovat do trouby nebo do prostoru pod ní.

○ Nenechávejte bez dozoru ohřátý olej ani tuk, protože představují riziko požáru. Pánev byste neměli plnit tukem nebo olejem z více, než jedné třetiny, stejně jako byste neměli používat poklici.

○ Nedovolte, aby se na pečicích pleších trouby, ploše grilu ani na dně trouby neshromažďoval tuk nebo olej.

○ Neumistújte pečící nádobí přímo na dno dutiny trouby, ani je nezakrývejte hliníkovou fólií.

○ Negrilujte jídlo, obsahující tuk bez použití grilovacího roštu. Grilovací rošt nikdy nezakrývejte aluminiovou folií.

○ Neumistújte horké části do vody, nechte je nejprve vychladit. ů

○ Nedovolte, aby ocet, káva, mléko, slaná voda, citron, rajčatová šťáva a jakákoli jiná kapalina s vysokým obsahem cukru přišla do kontaktu se smaltovanými součástmi přístroje. Potřísnění okamžitě otřete.

○ Nedovolte, aby se elektrické součástky a kabely dostaly do kontaktu s plochami, kde se přístroj zahřívá.

o Nepoužívejte přístroj k tomu, abyste vytápěli místnost, ve které je přístroj umístěn, ani k sušení šatstva. Nad hořáky sporáku nebo dveře trouby, či blízko nich neumistujte oblečení.

○ Neumistújte přístroj poblíž závěsů nebo čalouněného nábytku.

○ Nepokoušejteůse přemistovat nebo zdvihat přístroj za dveře nebo jejich rukojeť, protože to může nejen poškodit přístroj, ale i způsobit zranění osobě, která přístroj zdvihá.

Čištění

o Čistěte troubu v pravidelných intervalech.

- Velmi opatrně je nutno postupovat při proceduře čištění, která následuje bezprostředně po použití spotřebiče.

o DŮLEŽITÉ: Před zahájením čištění je nutné vypojit spotřebič ze sítě.

o DŮLEŽITÉ: Při čištění vnitřního prostoru mezi skly na dveřích nebo uvnitř rámu je třeba dbát opatrnosti, protože některé rohy mohou být vlivem výrobního procesu ostré.

Instalace

Instalace tohoto spotřebiče musí být provedena adekvátně kvalifikovanou osobou v souladu spokyny výrobce.

○ Baumatic odmítá nést odpovědnost za újmu na zdraví osob či majetkové škody způsobené nesprávným používáním nebo instalací tohoto spotřebiče.

o Při používání spotřebiče vzniká teplo, pára a vlhkost. Dbejte proto zvýšené opatrnosti a zajistěte dostatečné větrání místnosti. Používání spotřebiče po delší dobu může vyžadovat dodatečné odvětrávání.

o Máte-li pochybnosti o potřebném rozsahu odvětrávání, obraťte se na kvalifikovaného technika, který spotřebič instaloval.

Prohlášení o shodě

Tento spotřebič vyhovuje následujícím Evropským směrnicím:

- 73/23/EEC Směrnice o nízkém napětí

- 89/336/EEC Směrnice o elektromagnetickém rušení

- 90/396/EEC Plynové výrobky

- 89/109/EEC Materiály, které se smí dotýkat potravin

o Výše uvedené směrnice odpovídají 93/68/EEC ve smyslu značení CE.

Výrobce prohlašuje, že tato trouba je vyrobena s použitím certifikovaných materiálů a požaduje, aby spotřebič byl nainstalován v souladu s aktuálními platnými normami. Tento spotřebič musí být používán zaškolenou osobou pouze pro domácí účely.

Üpecifikace

600 850-870 820 500

Rozměry produktu

Výška: 850 - 870 mm

Šířka: 500 mm

Hloubka: 600 mm

Üpecifikace produktu

• 4 zónová plynová deska:
  ○ 1 x 3.00 kW rychlý hořák
  ○ 2 x 1.75 kW střední hořák
  ○ 1 x 1.00 kW malý hořák
  o Bezpečnostní pojistka na všech hořácích
  o Tlačítkové elektrické zapalování
  o Smaltované mřížky
  ○ Digitální programovatelné hodiny
• 5 funkcí
  o Vyjímatelné dveře s dvojitým sklem
  o Termostaticky ovládaný gril

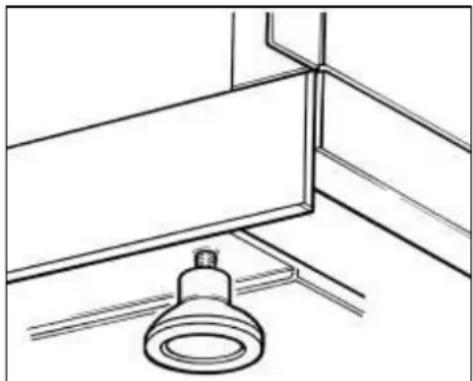

  o Nastavitelné nožičky
• Úložný prostor: 5 litrů

Útandardní příslušenství

o Smaltovaný pečicí plech s rukojetí
o Mřížka
o Pečicí rošt
o Sada trysek na propan butan

Volitelné příslušenství

○ BPS2 Pizza kámen

Elektrické údaje

Jmenovité napětí: 220 - 240 V 50 Hz

Proudové jištění: 16 A

Maxim. jmenovité vstupy: 3,35 kW

Přívodní kabel: 3 žíly x 1,5 mm²

Žárovky osvětlení trouby: E14 15 W/300°C

Údaje o plynu

Přípojka: 1/2" BSP

Typ (Zemní plyn): 20 mbar

Pro budoucí použití si, prosím, poznamenejte následující informace, které také naleznete na typovém štítku a dále datum nákupu, který je uveden na prodejní faktuře. Typový štítek vaší trouby naleznete po na předním okraji vnitřního prostoru trouby.

Číslo modelu ......

Výrobní číslo ....

Datum nákupu: ....

t'vládací Panel

OVEN STOP PUSH RICH 60 60 60 75 100 125 200 150 °C

tývládání teploty (trouba)

°C max 250 75 100 125 150 200

o Použitím knoflíku nastavíte požadovanou teplotu v troubě.

Knoflík pro nastavení intenzity plamene (varná deska)

o Použitím knoflíku příslušného hořáku nastavíte intenzitu plamene hořáku.

Knoflík pro nastavení funkce trouby

OVEN

o Použitím tohoto knoflíku vyberete požadovanou funkci trouby.

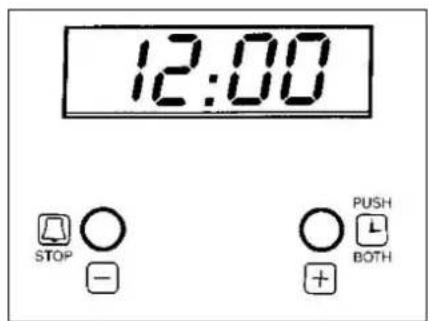

Časovač trouby

12:00 STOP ○ - ○ PUSH + BOTH

1) Ikona pro vypnutí alarmu (pro vypnutí alarmu stiskněte tlačítko minus).

2) Tlačítko minus.

3) Tlačítko plus.

4) Indikátor nastavení času (stiskněte současně tlačítka plus a minus k potvrzení tohoto režimu).

Nastavení a používání časovače trouby

Nastavení času

Nežůbudeteůmociůtroubuůprvněůpoužítrůmusíteůnastavitůčas.ůů

○ Pro potvrzení režimu nastavení času stiskněte současně tlačítka plus (3) a minus (2)ů Na displeji se bude automaticky zobrazovat "12.00".
o Použitím tlačítek plus (3) a minus (2) nastavíte aktuální čas. Po opuštění tlačítek se čas sám uloží.

Používání trouby

Před prvním použitím

○ Pro odstranění pozůstatků po výrobním procesu, které v troubě mohly zůstat, vyberte bud' funkci horkovzdušného, nebo normálního pečení a otočte knoflíkem termostatu na maximální teplotu. U vedlejší trouby zvolte funkci normálního pečení a nastavte maximální teplotu.
- Je naprosto normální, že přístroj při tomto procesu vytváří zápach.
- V průběhu tohoto procesu byste rovněž měli otevřít všechna okna v místnosti.
- Doporučujeme vám vzdálit se z místnosti na celou dobu trvání tohoto procesu.
○ Trouba by měla být na maximální teplotu zapnuta cca 30 – 40 minut.
o Poté, co vnitřní skříně hlavní i druhé trouby vychladnou, můžete je očistit teplou vodou s mýdlem. Použijte jemný hadřík nebo houbičku. Nepoužívejte abrazivní čisticí prostředky.
○ Vnější části trouby by měly být čištěny výhradně teplou mýdlovou vodou s použitím houby nebo jemné tkaniny. Nepoužívejte abrazivní čisticí prostředky.

Nastavení funkce minutovníku

Máte možnost nastavit funkci minutovníku bez ohledu na to, zda byla nastavena nějaká pečicí funkce. Můžete nastavit časový úsek pomocí funkce minutovníku a až tento úsek vyprší, ozve se alarm.

• Stiskněte a uvolněte tlačítko plus(3) pro potvrzení režimu funkce minutovníku.
  o Pomocí tlačítek minus (2) a plus (3) nastavte čas, který chcete, aby byl odpočítáván.
• Jakmile se na displeji ukáže požadovaný čas, uvolněte tlačítka minus a plus a po pěti vteřinách začne odpočet.
  o Po vypršení nastaveného času se ozve zvukový signál. Zvukový signál můžete vypnout stisknutím tlačítka minus (2)ů
  o DŮLEŽITÉ: Po vypnutí zvukového signálu bude trouba dále hřát. Pokud jste ukončili pečení, nastavte termostat zpět na „0“.

ňastavení funkce a teploty trouby

K výběru příslušné pečící funkce vyberte použijte knoflík pro nastavení funkce trouby. Spotřebič bude využívat různá tělesa trouby, podle toho jakou funkci vyberete.

Funkce trouby:

PLNÝ GRIL: Tato metoda pečení využívá vnitřních i vnějších částí horního tělesa, které směřuje teplo dolů na potraviny. Tato funkce je vhodná k opékání středně velkých a velkých porcí uzenin, slaniny, steaků, ryb, atd.

Režim rozmrazování

Ventilátor běží bez zapnutého topného tělesa s cílem zkrátit dobu rozmrazení zmraženého pokrmu. Doba potřebná k rozmražení daného pokrmu bude záviset na typu pokrmu.

GRIL A VENTILÁTOR: Tato metoda využívá vrchní těleso a větrák, který napomáhá rychlé cirkulaci tepla. Tato funkce je vhodná pro rychlé zhnědnutí a uzavření šťávy např. ve steacích, hamburgerech, zelenině, atd.

HORKOVZDUŠNÁ TROUBA: Tato metoda používá kruhové těleso a teplo je rozváděno větrákem. Jedná se o rychlou a úspornou metodu pečení. Horkovzdušná trouba umožňuje současné pečení na různých roštech a zamezuje přenášení vůní a chutí z jednoho jídla na druhé.

KONVENČNÍ TORUBA: Tato metoda pečení odpovídá tradičnímu pečení, kdy teplo přichází z horního i dolního tělesa. Tato funkce je vhodná pro pečení pouze na jednom roštu.

Knoflík pro ovládání teploty

°C 75 100 125 150 200 250 max

Pomocí knoflíku pro ovládání teploty nastavíte teplotu trouby. Teplotu je možné regulovat v rozmezí od 75°C do 250°C.

Pokyny pro vaření

○ Ohledně času a teploty vaření se podívejte na instrukce, udané výrobcem na obalech daných potravin. Jakmile se seznámíte s provozem svého spotřebiče, je možno nastavovat teploty a časy s ohledem na vaše osobní chutě.

o Při používání horkovzdušné funkce by jste si měli přečíst instrukce na balení pokrmu pro vaření touto funkcí.

o Měli by jste troubu předehřát a nevkládat do ní pokrmy, dokud nebude dokonale předehřátá. Při používání horkovzdušné funkce nemusíte trouby předehřívat, nicméně pokud to neuděláte, prodloužíte tím dobu přípravy napsanou na balení pokrmu přibližně o deset minut.

o Důležité : Troubu by jste měli VŽDY předehřát, pokud budete péct.

- Pokud nejsou na obalu pokrmu žádné instrukce především k přípravě pomocí horkovzdušné funkce, můžete obecně redukovat teplotu i čas přípravy o 10% z informací poskytnutých pro konvenční přípravu.

o Před vařením se ujistěte, že jsou mražené pokrmy zcela rozmrzlé. Toto neprovádějte, pokud je na potravině napsáno „vařte zmražené“.

o Před pečením zkontrolujte, zda je z trouby odstraněno veškeré příslušenství, které není pro pečení nezbytné.

○ Umístěte pečicí rošty do středu trouby a ponechejte mezi pečicími nádobami mezery, které umožní cirkulaci vzduchu.

o Snažte se co nejméně otevírat dveře trouby, když kontrolujete pokrmy.
○ Vnitřní osvětlení zůstane rozsvíceno po dobu vaření.

Upozornění

o Při používání grilu nebo jiné funkce pečení nechávejte dveře trouby zavřené.
o Při vaření nikdy neumistujte nádoby přímo na dno trouby. Vždy je dávejte na dodané rošty.
○ Nepřikrývejte pečící plech nebo topná tělesa pod grilem alobalem. Vysoká odrazivost by mohla topná tělesa poškodit.
o Také by jste neměli lemovat dno trouby alobalem.
- Topná tělesa a další vnitřní součásti trouby se během jejího provozu extrémně zahřejí. Dbejte proto na to, abyste se jich, při manipulaci s jídlem, nedotkli.
o DŮLEŽITÉ: Při otevírání dveří si dejte pozor na to, abyste se nepopálili o páru a horké části trouby.
o DŮLEŽITÉ:ů V případě požáru uzavřete hlavní ventil přívodu plynu a přerušte přívod elektriny ke spotřebiči.
o NIKDY nehaste hořící olej vodou.

Používání varné desky

Před prvním použitím

DŮLEŽITÉ:ůPokud chcete desku čistit, podívejte se do sekce "Čištění a údržba".

- Zapněte jeden hořák a po dobu 5 minut ji nechte spuštěnou na její maximum. Pomůže to eliminovat nadměrné pachy a nečistoty, které mohly na desce ulpět během transportu.

o Nevypalujte více než jeden hořák najednou.

o Přiůůvypalováníůůhořákuůůnaůůnějůůumístěteůůpánevůůnaplněnouů studenouůvodou.

Používání hořáků

o Každý hořák má své vlastní ovládání.

○ Pro zapnutí hořáku stiskněte a otočte knoflíkem pro daného hořáku.

○ Zmáčkněte a otočte ovládacím knoflíkem na požadovanou pozici.

○ Zatímco stále držíte ovládací knoflík, stiskněte a podržte tlačítkové elektrické zapalování, dokud nevzplane oheň.

o Pro maximální teplotu otočte knoflík na pozici velkého plamínku.

o Pro nízkou teplotu otočte knoflík na pozici malého plamínku.

○ Nezapomeňte knoflík otočit na pozici OFF, když dokončíte vaření.

Pokyny pro varnou desku

○ Nádobí musí být umístěno přímo na střed dané hořáku a jeho dno by mělo mít stejný průměr, jako hořák.

- Plamen hořáku by se nikdy neměl dostat mimo průměr hrnce.

o Používejte pouze hrnce s rovným dnem.

- Pokud je to možné, ponechte pokličku na hrnci po celou dobu vaření.

○ Zeleninu vařte s co nejmenším množstvím vody, snížíte tím dobu vaření.

o DÜLEŽITÉ:ůHrnce umístujte vždy na střed hořáku a umístěte je tak, aby nemohlo dojít k náhodnému zachycení rukojeti či převržení hrnce. Ujistěte se také, že rukojeť nezasahuje do plamene hořáku v chodu.

Čištění a údržba

Čištěníůůlzeůůprovádět,ůůpouzeůůkdyžůůjeůtroubaů vychladlá.ů

ü

Předůůzahájenímůůvlastníhoůůčištěníůůnejprveůůodpojteů spotřebičůodůelektrickéůenergie.ů

ü

○ Trouba by před prvním použitím a po každém dalším použití měla být vyčištěna. To zabrání připečení zbytků potravin na vnitřní plochu trouby. Pokud zbytky potravin několikrát pečete, je daleko těžší je odstranit.

o řikdy nečistěte povrch trouby párou.

○ Vnitřní prostor trouby by měl být čištěn výhradně teplou mýdlovou vodou s použitím houby nebo jemné tkaniny. Nepoužívejte čisticí prostředky, které mohou poškrábat.

○ Pokud se objeví na spodní straně vnitřku trouby skvrny, pochází z potřísnění jídlem a objevují se v průběhu procesu pečení. Jde pravděpodobně o důsledek toho, že je jídlo pečeno za příliš vysoké teploty nebo v příliš malé nádobě.

o Měli byste nastavit teplotu pečení a funkci, která je vhodná pro daný typ jídla. Měli byste se rovněž ujistit, že je jídlo v adekvátně velké nádobě, a že je nádoba pro odkapávání na svém místě.

○ Vnější součásti trouby by měly být čištěny výhradně teplou mýdlovou vodou s použitím houby nebo jemné tkaniny. Nepoužívejte čisticí prostředky, které mohou poškrábat.

o Doporučujeme, abyste nerezové plochy spotřebiče pravidelně ošetřovali vhodným čisticím prostředkem na nerezové plochy.ů

○ Pokud používáte nějaký čisticí prostředek pro trouby, zkontrolujte, zda jej jeho výrobce doporučuje pro váš spotřebič.

- Jakékoli poškození, které způsobí čisticí prostředky nebude opraveno společností Baumatic zdarma, a to ani pokud bude spotřebič v záruční době.

Čištění povrchu plynové desky

Sejměte z desky mřížky a umístěte je do horké mýdlové vody. Před navrácením na původní místo je omyjte a usušte.

Po každém použití

○ Očistěte spotřebič pomocí navlhčené látky a malého množství tekutého mycího prostředku.

o Osušte spotřebič otřením jeho povrchu čistou látkou.

Čištění plnových hořáků

o Plynové hořáky by měly být čištěny pravidelně a po každém rozlití, aby se odstranily zbytky z vaření a nečistoty.

Krytka Kroužek Tryska Tělo

o Kryty hořáků a rozprostírače plamene sejměte z desky a vložte je do horké mýdlové vody. Před jejich vyjmutím se ujistěte, že jsou skutečně čisté.

- Tělo hořáku u trysek musí být vždy čisté. Nečistota nahromaděná okolo trysky ji může ucpat, což může způsobit, že hořák nepůjde zapálit, nebo bude hořet pouze malým plamenem. Na vyčištění trysky použijte kartáček namočený v ředidle.

○ Všechny součástky hořáků pečlivě vysušte, neboť vlhké součástky by řádně nehořely. Čisté a suché hořáky znovu sestavte dle kroků pro demontáž v obráceném pořadí.

Údržba smaltovaných pečících plechů

o Důležité: Ujistěte se, že povrch desky a pečícího plechu vychladli, než se jich dotknete.

- Utřete povrch plechu mokrým hadříkem s mýdlovou vodou. Hadřík pořádně vyždímejte, než ho opět namočíte do mýdlové vody.

o Použijte papírové ubrousky, abyste plech vysušili.

Výměna žárovky uvnitř trouby

DÜLEŽITÉ:üüTroubaümusíübýtüodpojenaüüodüüzdrojeü elektrickéüüenergieüüještěüpředüútím,üünežüübudeteü žárovkuüvyměňovatüneboüjiüvyndávat.üü

E 14 15 W - 230 V~ T300°C Kryt žárovky

o Z trouby vyjměte všechny poličky a odkapávací plech.

○ Odšroubujte kryt žárovky.

o Vyšroubujte vadnou žárovku z jejího uchycení

○ Nahradte žárovku typem 15 W/300°C s mini závitem.

o Nepoužívejte jiný typ žárovky.

○ Našroubujte kryt žárovky zpět do původní polohy.

Vyjmutí dveří trouby pro snadnější čištění

Pro usnadnění čistění vnitřku trouby a jejího vnějšího rámu je možno následujícím způsobem demontovat dvířka:

o Závěsy (A) mají na sobě dva pohyblivé šrouby (B).
○ Pokud zvednete oba posuvné šrouby (B), potom se závěsy (A) uvolní z krytu trouby.
○ Uchopte dvířka uprostřed stran a poté je mírně nakloňte směrem do vnitřku trouby a následně je jemně vytáhněte směrem ven.
o DŮLEŽITÉ: Ujistěte se, že jsou dvířka vždy podepřená, a že je pro potřeby čištění pokládáte na měkký odkládací materiál.
Dvířka trouby a sklo v nich by měly být čištěny výhradně vlhkým hadříkem a malým množstvím čisticího prostředku. Hadřík se nesmí před použitím dostat do kontaktu s jakoukoli chemikálií nebo čisticím prostředkem.
○ Pro zpětné namontování dvířek zavedte panty do jejich štěrbin a dvířka plně zavřete.
o DŮLEŽITÉ: Pohyblivé šrouby (B) musí být před uzavřením dvířek dotaženy zpět do jejich původní polohy.

- Při demontáži dvířek bud’te opatrní, aby nedošlo k vytlačení blokovacího systému pantů, neboť tento systém pantů používá silnou pružinu.

○ Dvířka nikdy neponořujte do vody.

Instalace

Instalace musí být provedena příslušně kvalifikovanou osobou v souladu s platnými verzemi následujících předpisů.

o Předpisy příslušné země a bezpečnostní normy jejich evropských náhrad.
○ Stavební předpisy
○ Stavební normy

o Předpisyůproůelektrickéůinstalace.ůů

o Předpisyůoučelektrickéuenergiiúpřiúpráci.ůů

o Předpisyútýkajícíúseůbezpečnostiůpřiůpráciůsůplynem.ů

Umístění

Přilehlýů nábyteků aů všechnyů materiályů použitéů přiů instalaciůůmusíůůodolávatůůpřiůůpoužitíůůtohotoůůzařízeníů minimálněůůteplotěůůzvýšenéůůoůů85°tůůnadůůteplotuů okolníhoůůprostředíůůmístnosti,ůůveůůkteréůůjeůspotřebičů umístěn.ůů

○ Váš spotřebič je těžký, musíte být proto při manipulaci s ním a jeho umistování opatrní.

o Nepokoušejteůse spotřebič tahat za dveře, madlo nebo ovládací panel.

700 MIN Přívod plynu 150 MIN Zástrčka 16A 550 MIN

- Sporák je navržen pro umístění do prázdného prostoru mezi 600 mm hluboké skříňky, které jsou od sebe zvdáleny zhruba 500 mm.

o Může být také používán jako volně stojící, se skříňkou na jedné straně, v rohu či se zadní stranou u zdi.
o DÜLEŽITÉ: Nelze ho instalovat na konec kuchyňské linky, kde by byla skříňka v pravém úhlu ke dveřím sporáku.
○ Zed' za vařičem a materiály 450 mm nad a vedle spotřebiče musejí být nehořlavé a s pokud možno lehce čistitelnými povrchy, například kachličky.
- Jakákoli jiná horní plocha se musí nacházet minimálně 700ůmm nad nejvyšším bodem varné desky.
○ Baumatic nedoporučuje, aby byl spotřebič umístěn pod skříňky na stěně, protože pára a teplo ze spotřebiče by mohly tyto skříňky nebo jejich obsah poškodit.
○ Vařič může být umístěn do kuchyně nebo obytného pokoje, ne však do koupelny. Vařičůnesmíůbýtůůumístěnůůdoůpokojemensíhoůnežů20ům³.

- Sporák je vybaven čtyřmi nožičkami, kterými můžete sporák vyrovnat do výšky kuchyňské linky.

○ Pokud sporák stojí na nerovném povrchu, nastavte nožičky tak, aby byl vyrovnán.

Požadavky na ventilaci

o Místnost, ve které bude spotřebič používán, musí odpovídat adekvátním předpisům týkající se požadované ventilace.
o Místnost o velikosti do 5 m³ vyžaduje větrací otvor 100 cm².
○ Pokud má místnost dveře s přímým otvíráním ven, nebo přesahuje velikost 10 m³, větrací otvor není vyžadován.
○ Pro velikost o rozměru mezi 5 až 10 m³ je nutný větrací otvor o velikosti 50 cm².

Bezpečnostní řetězové upevnění

○ Aby se zabránilo přepadnu sporáku dopředu, jsou v zadní části umístěny dva řetězy. Měli by být upevněny ke stěně pomocí dodaných upevňovacích svorek.

Upevňovací svorka Šrouby Hmoždinky Fixační díry

○ Zvolte vhodnou lokaci stěny pro připevnění upevňovacích svorek za každý bezpečnostní řetěz sporáku.

o Přiložte upevňovací svorku ke stěně a označte si fixační díry.

- Vyvrtejte fixační díry a připevněte upevňovací svorky do zdi pomocí dodaných šroubů a vhodných hmoždinek.

o S řetězy nic nedělejte dokud nebude hotový celý instalační proces.

Upevnění bezpečnostních řetězů

o Před tím, než upevníte bezpečnostní řetěz, se ujistěte, že jste dokončili všechny instalační procesy a že je sporák na správném umístění.

Šestihranná matice

o K upevnění bezpečnostního řetězu k upevňovací svorce: uvolněte šestihrannou matici na nepřipevněném konci bezpečnostního řetězu dokud není v rovině s koncem šroubu. Nevyndávejte ji úplně.

Upevňovací svorka Vrchní otvor

○ Vložte hlavičku šroubu do vrchního otvoru upevňovací svorky, nakloňte ho na stranu, aby jste dostali úhel, který potřebuje, aby se šroub do otvoru vešel.

- Jakmile budete mít šroub v otvoru, nakloňte ho zpět rovně. Zašroubujte šestihrannou matku co nejvíce, aby jste upevnili bezpečnostní řetěz.

Připojení k elektrické síti

Tento spotřebič musí instalovat kvalifikovaná osoba podle platných předpisů a v souladu s pokyny Baumatic.

Před vlastním připojením spotřebiče se ujistěte, že hodnota napájecího napětí, uvedená na typovém štítku, je v souladu s hodnotou napětí Vašeho přívodu elektrické energie.

VAROVÁNÍ: TOTO ZAŘÍZENÍ MUSÍ BÝT UZEMNĚNO.

o Tento spotřebič musí být zapojen do výstupu jištěného 55 A umístěným na snadno přístupném místě v blízkosti spotřebiče. Neměl by být umístěn nad spotřebičem a ne ve větší vzdálenosti než 1,25 m od spotřebiče.

o Výstup musí být stále přístupný i po umístění trouby do její provozní polohy.

○ Typ kabelu: H05 RRF 3 žíly x 6 mm²

Připojení sítového napájecího kabelu

DŮLEŽITÉ:ůůVodiče v síťových okruzích jsou barevné a odpovídají následujícímu předpisu:ůů

Žlutozelený uzemňovací Modrý nulový Hnědý pod proudem

Pod proudem L Svorka kabelu Nulový N Uzemňovací Hlavní kabel

○ Zapojte do svorkovnice, jak je znázorněno na obrázku výše. Přístup získáte odstraněním zadního panelu sporáku.

○ Sítový kabel musí být položen tak, aby žádná jeho část nedosáhla teploty 75°C.

○ Pro zapojení nepoužívejte adaptéry či přípojky, neboť ty mohou způsobit špatný kontakt vedoucí k nebezpečnému přehřátí.

o Při přímém zapojování do hlavního napáječe nainstalujte vícepólový vypínač, který vydrží zatížení spotřebiče s minimálními otvory mezi kontakty 3 mm.

Přípojka plynu

ůJeůnutné,ůňabyů bylůůspotřebičůinstalovánůůkompetentníů osobouůvůsouladuůsůplatnouůverzíůmístníchůvyhlášekůaů bezpečnostníchů noremů neboů jejichů evropskouů obdobou.ůů

Důležité informace

o Tento sporák je pouze na zemníůplyn a nemůže být použita na jiný typ plynu bez jeho modifikace.

o Přeměna na LPG nebo jiný plyn musí být provedena pouze kompetentní osobou. Pro informace ohledně použití jiných plynů prosím, kontaktuite technické oddělení společnosti Baumatic.

- Sporák musí být instalován kvalifikovanou osobou v souladu s platnými předpisy bezpečnosti práce s plynem.

○ Provedením nesprávné instalace může dojít ke zrušení platnosti záruky společnosti Baumatic a stíhání podle výše uvedených předpisů.

Předpisy týkající se bezpečnosti při práci s plynem (instalace a používání)

○ Podle zákona musejí být veškeré plynové spotřebiče instalovány vyškolenou osobou podle aktuálního vydání Bezpečnostních předpisů pro instalaci a používání plynu.

o Dodržení zákona je ve Vašem zájmu a v zájmu bezpečnosti.

o Provedením nesprávné instalace může dojít ke zrušení platnosti záruky.

Důležité: Je nezbytné pro stabilitu řetězu, aby byl upevněn ke spotřebiči. Podívejte se na stránky 23-25 pro detailnější informace.

Připojení plynu

Veškeré práce musejí provádět kvalifikovaní technici.

o Před instalací se ujistěte, že podmínky přívodu plynu (povaha plynu a jeho tlak) a podmínky nastavení jsou v souladu. Podmínky nastavení tohoto zařízení jsou uvedeny na typovém štítku, který se nachází na zadním krytu.

- Toto zařízení není navrženo pro připojení k zařízení pro odvod zplodin spalování. Konkrétní pozornost by měl člověk věnovat relevantním požadavkům s ohledem na ventilaci.

Podložka Podložka

o V souladu s pokyny k instalaci od výrobce by koleno přípojky mělo být spojeno s přívodem plynu v zadním pravém rohu spotřebiče a směřující v klesajícím směru. Viz protější obr.

○ DŮLEŽITÉ: Fíbrová podložka zobrazená na obrázku musí být na svém místě, když se napojuje ohebné připojení.

• Pokud byl vařič konvertován pro použití s LPG, měl by být napojen na zdroj plynu s použitím bajonetové hadice. Hadice červeného okraje nebo pasku.
• Je doporučena délka hadice mezi 0,9 m a 1,25 m. Zvolena délka hadice by měla být taková, aby se po umístění vařiče na místo, nedotýkala země.
  ○ Dbejte na to, aby teplota oblasti, které jsou na zadní straně vaříče, které pravděpodobně přijdou do kontaktu s ohebnou hadicí, nepřesáhla 70°C.
  ○ Tlak plynu je možno kontrolovat na středním hořáku. Vyjměte daný vstřikovač a připojte testovací součástku. Zapalte ostatní hořáky, abyste viděli, zda tlak plynu odpovídá platným standardům.

○ Tento vařič je možno připojit ke zdroji jak z levé, tak i z pravé strany vzadu. Změnu pozice provedte vyjmutím záslepky na jedné straně a jejím vložením na druhou stranu.

Üeřízení plynu (přeměna na LPG)

Veškeré práce musejí provádět kvalifikovaní technici.

DÜLEŽITÉ: Před výměnou vstřikovačů anebo seřizováním minimálního průtoku hořáků spotřebič vždy odpojte od přívodu elektriny.

- Sejměte nástavce na hrnce, čepičky hořáků a prstýnky hořáků.

×

○ Odšroubujte vstřikovač a vyměňte ho za vstřikovač odpovídající dodávce (viz tabulka níže).

Typůhořákuůů Typůplynuůů Tlaků (Mbar)ů			Značeníů tryskyů (Ů/Ů00ů mm)ů	Výkonů (kW)
				MAXů	MINů
	Zemní plyn 20	72 Pomocný (Malý)		1 0,3
	Zkapalněný plyn	28..30/37	50
(Střední)	Zemní plyn 20	97 Středně výkonný		1,75	0,6
	Zkapalněný plyn	28..30/37	65
(Velký)	Zemní plyn 20	115 Vysoce výkonný		3 1
	Zkapalněný plyn	28..30/37	85

o Po výměně trysek musíte upravit nastavení minimálního průtoku v plynových kohoutech.
o Poté, co jsou všechny čtyři trysky vyměněny, smontujte všechny hořáky opatrně, obzvláště se ujistěte, že hořáky a krytka hořáku pasují správně.

Nastavení minimálního průtoku v plynových kohoutech varné desky

Veškeréůupráceůmusejíůuprovádětůukvalifikovaníů technici.ů ů

o Zapněte rychlý hořák a nastavte knoflík do polohy minima.

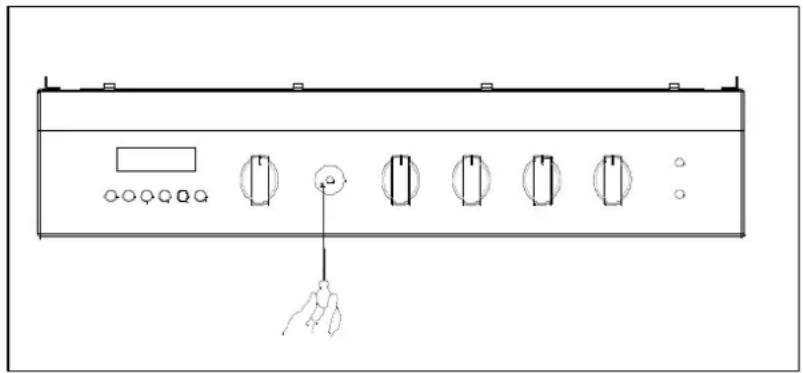

- Odstraňte knoflík z kohoutu a umístěte malý plochý šroubovák na vnější stranu kohoutu.

○ Uvolněte seřizovací šroub, čímž zvýšíte průtok plynu, nebo seřizovací šroub utáhněte, čímž průtok plynu snížíte.

o Správné seřízení získáte, když má plamen délku 3 – 4 mm.
o U butanu / propanu musí být seřizovací šroub pevně dotažen.
o Nasad'te zpět ovládací knoflík.
○ Zjistěte, zda při rychlém otočení z maximálního na minimální průtok plamen nezhasne. Pokud ano, odstraňte ovládací knoflík a provedte další seřízení průtoku plynu, a poté provedte stejnou zkoušku.

Můj spotřebič nepracuje správně

○ Troubaüseünezapínáü
* Zkontrolujte, zda jste nastavili funkci a teplotu pečení.
○ Zdáüse,üžeütroubaüaügrilünejsouüpodünapětím.ü
* Zkontrolujte, zda je přístroj správně připojen k síťovému zdroji elektrického napětí.
* Zkontrolujte, zda jsou pojistky ve funkčním stavu.
- Grilüfunguje, üaleühlavníütroubaünikoli. ü ü
* Zkontrolujte, zda jste vybrali správnou funkci pečení.
○ Méújídloúseúneohříváúsprávně.ů ů
* Zkontrolujte, zda jste nastavili správnou teplotu a funkci pečení pro jídlo, které pečete. Pro dosažení co nejlepšího výsledku je vhodné nastavit teplotu pečení v toleranci plus mínus 10°C.
○ Mojeúpotravinyúseúnepečouúrovnoměrně.ů ů
* Zkontrolujte, zda je trouba řádně nainstalována, a zda je v rovině.
* Zkontrolujte, zda jsou rošty na správném místě a zda pečete při správné teplotě.
○ Světloůvůtrouběůnesvítí.ů
* Nahlédněte do sekce "Výměna žárovky uvnitř trouby".
○ Vútrouběüseühromadíükondenzátů

ü

* Pára a kondenzace jsou přirozeným důsledkem při pečení každé potraviny, která má vysoký obsah vody, jako jsou například zmrzlé pokrmy, kuřata apod.
* Ke kondenzaci může docházet uvnitř trouby nebo mezi skly ve dvířkách trouby. Nemusí se nutně jednat o znak toho, že trouba nefunguje správně.
* Nenechávejte jídlo v troubě, aby se ochladilo poté, co bylo ohřáté, a trouba byla vypnutá.
* Tam, kde je to praktické, používejte při ohřevu pro snížení množství vytvořené kondenzace zakrytou nádobu.

Baumatic čisticí prostředky

o BC001 – Čistič a odmaštovač myček nádobí (200g)
o BC002 – Odvápňovač praček a myček nádobí (200g)
o BC003 – Čistič na sklokeramické desky (250 ml)
o BC004 – Čistič na trouby (250ml)
o BC005 – Čistič nerezových ploch (250ml)

Pokud budete chtít objednat jakýkoli čisticí prostředek, prosíme zavolejte zdarma na 800 185 263 a zde sdělte kód výrobku.

Důležité informace a závěrečná upozornění!

DŮLEŽITÉ: Jestliže váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.

NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.

Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.

V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.

To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.

DÜLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebičeů

Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic wwwůbaumaticůcz – wwwůbaumaticůcom nebo se obraťte na svého prodejce.

Baumatic ČR spol s.r.o.

Rybná 662/14

110 00 Praha 1

Tel:+420 4ü3 577 200

www.baumatic.cz

Baumatic®

ü

ü

ü

UnitedüKingdomü

Baumatic CR spol s.r.o. ňípovà 665 460 01 řiberec 4 Czech Republic

+420 4ü3 577 200 www.baumatic.cz

Slovakiaů

Baumatic Slovakia, s.r.o. Panenská 34 ů11 03 Bratislava - Staré Mesto Slovakia

[phone] ^ü www.baumatic.sk

Germanyü
