BHG620SS 60 cm plynová varná deska se 4 hořáky BHG625SS 60 cm plynová varná deska se 4 hořáky BHG690SS 60 cm plynová varná deska se 4 hořáky BHG695SS 60 cm plynová varná deska se 4 hořáky BHG720SS 70 cm plynová varná deska s 5 hořáky BHG790SS 70 cm plynová varná deska s 5 hořáky

POZNÁMKA: Tato „Uživatelská příručka" obsahuje důležité informace, včetně informací o bezpečnosti a instalaci, které Vám

Obsah

Ochrana životního prostředí 4

Důležité bezpečnostní informace 5-8

Specifikace 8-12

BHG620SS/BHG690SS 8

BHG625SS/BHG695SS 9

Uspořádání povrchu plynové varné desky 11-12

Používání plynové desky 13-15

Před prvním použití 13

Zapnutí desky 13

Automatické zapalování s bezpečnostní pojistkou při zhasnutí

plamene 13-14

Tipy pro úsporu energie 14-15

Čištění 15-16

Čištění povrchu varné desky 15

Po každém použití 15

Čištění hořáků varné desky 16

Údržba litinových mřížek pod hrnce 16

Instalace 17-27

Umístění 17-18

Vybalení spotřebiče 18

Instalace spotřebiče 19-21

Přípojka plynu 21

Požadavky na větrání 22

Předpisy týkající se bezpečnosti při práci s plynem (instalace a používání) 23

Seřízení plynu (přeměna na LPG) 24-25

Nastavení minimálního průtoku v plynových kohoutech varné desky 25

Údržba plynových kohoutů 26-27

Připojení k elektrické síti 27

Výměna síťového napájecího kabelu 27

Baumatic čisticí prostředky 28

Spotřebič nepracuje správně 28-29

Kontaktní informace 29

Ochrana životního prostředí

LIKVIDACE ODPADU

Roztřidte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).

Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).

Üento spotřebič je určen jenom pro použití v domácnosti.

Vážený zákazníku,

děkujeme Vám, že jste si vybral náš výrobek.

Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.

ZÁRUKA

Na Váš nový spotřebič poskytujeme 24měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.

Prosímů uchovejte si také účet o zaplacení za spotřebič / fakturu.

Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.

Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.

POPRODEJNÍ SERVIS

Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.

Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.

V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko:

Üelefon 800 185 263

v pracovní dny od 9.00 do 17.00 hod. nebo na

www.baumatic.cz

Prosíme, abyste měli připravené po ruce následující údaje:

• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče

Poznámka

Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat od Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.

Důležité bezpečnostní informace

Pro Baumatic je nejdůležitější Vaše bezpečnost. Před zahájením vlastní instalace a používáním tohoto spotřebiče si prosím, důkladně pročtěte tuto instrukční příručku. Pokud Vám nejsou jakékoli informace uvedené v této příručce jasné, prosím, spojte se s Technickým oddělením Baumatic.

Všeobecné informace

○ Tento spotřebič je navržen pro použití v domácnosti a pro vaření a smažení domácích jídel.
o Důležité: Sousední nábytek a všechny materiály použité v instalaci musí odolávat při použití tohoto zařízení minimálně teplotě zvýšené o 85°C nad teplotu okolního prostředí místnosti, ve které je spotřebič umístěn.
o Materiály a použitá lepidla musí odolávat vyšším teplotám, odpovídajícím normě ČSN – EN60335-2-6. Materiály a lepidla, které neodpovídaní uvedené normě se mohou zdeformovat nebo odlepit. V případě nedodržení tohoto upozornění Baumatic nenese jakoukoli odpovědnost za způsobené škody.
o Některé typy vinylového nebo laminátového kuchyňského nábytku jsou zvláště náchylné k tepelnému poškození nebo mění barvy při teplotách mimo výše uvedené hodnoty.
- Jakékoli škody způsobené spotřebičem nainstalovaným s nedodržením tohoto teplotního limitu, budou výhradní odpovědností majitele.
o Váš nový spotřebič má záruku na elektrické nebo mechanické defekty a podléhá určitým výjimkám, které jsou uvedeny v Záručních podmínkách Baumatic. Předcházející nijak neovlivňuje Vaše zákonná práva.

o Použití tohoto spotřebiče pro jakýkoli jiný účel nebo v jakémkoli jiném prostředí bez výslovného souhlasu společnosti Baumatic znamená zánik záruky a práva na reklamaci.

o Tento spotřebič nesmíte používat pro odkládání věcí nebo jako pracovní plochu.

o Společnost Baumatic nepovoluje provádění žádných modifikací na spotřebiči.

○ Na horní desce nebo v blízkosti spotřebiče byste neměli odkládat nebo umístovat hořlavé nebo vysoce hořlavé kapaliny/materiály. Věci zhotovené z hliníku, plastů nebo plastových fólií by měly být udržovány v dostatečné vzdálenosti od spotřebiče, neboť se mohou připéct k povrchu.

- Opravy mohou provádět pouze servisní technici společnosti Baumatic nebo autorizovaní servisní zástupci.

Bezpečnost dětí

○ Baumatic důrazně doporučuje zamezit přítomnosti nemluvňat a malých dětí v blízkosti spotřebiče a zásadně zamezit, aby se nikdy nemohly dotýkat spotřebiče. Během a po použití spotřebiče jsou všechny plochy horké.

○ Pokud je nezbytné, aby mladší členové rodiny zůstali v kuchyni, zajistěte prosím, aby byli po celou dobu pod přísným dohledem.

o Starší děti mohou používat spotřebič pouze pod dohledem dospělých osob.

Všeobecná bezpečnost

○ Spotřebič může nainstalovat a připojit pouze příslušně kvalifikovaná osoba.

- Je nutno také zajistit, aby jednotky a pracovní plochy, mezi které je spotřebič nainstalován, splňovaly příslušné normy.

Za provozu

- Jakákoli fólie nebo nálepky, které zůstaly při dodávce na ploše varné desky, musí být před použitím spotřebiče odstraněny.

o Při používání spotřebiče je nutno být opatrný, jinak hrozí riziko popálení.

• Je nutno zamezit kontaktu elektrického připojovacího kabelu s varnou deskou, když je horká, či kontaktu s horkým nádobím.
  ○ Pokud dojde k přehřátí tuku nebo oleje, může velmi rychle dojít k jejich vznícení. Z tohoto důvodu, když se připravuje jídlo s tukem nebo s olejem, nesmí zůstat spotřebič bez dohledu.
  ○ Ujistěte se, že po použití spotřebiče jsou všechny varné zóny vypnuty.

Čištění

o Čištění varné desky je nutno provádět pravidelně.
o Důležité: Před vlastním čištěním spotřebiče je nutno spotřebič odpojit od elektrické sítě a ponechat jej vychladnout.
- Velmi opatrně postupujte při proceduře čištění, která následuje bezprostředně po použití spotřebiče.
○ Pro čištění spotřebiče nesmíte používat paroproudové čištění nebo jakékoli jiné čištění s použitím vysokého tlaku.

Instalace

Tento spotřebič musí být správně nainstalován příslušně kvalifikovanou osobou a přísně v souladu s pokyny výrobce. Další informace naleznete ve specifickém oddílu této příručky, který se týká vlastní instalace.

○ Baumatic odmítá jakoukoli odpovědnost za zranění nebo za škody osob nebo na majetku, způsobené nesprávným použitím nebo nesprávnou instalací spotřebiče.
○ Baumatic nedoporučuje, aby tento spotřebič byl instalován na jakoukoliv námořní lod'.

Prohlášení o shodě

Tento spotřebič je v souladu s následujícími Evropskými směrnicemi:

o 73/23/EEC z 19/02/1973 Směrnice o nízkém napětí.
○ 89/336/EEC z 03/05/1989 EMC Směrnice začleňující doplňující směrnici 92/31/EEC.
o 93/68/EEC z 22/07/1993 CE Směrnice o značení.
○ 89/109/EEC z 25/01/1992 Materiály, které se smí dotýkat potravin.
o 90/396/EEC Plynové výrobky.
- EN60335-1, EN60335-2, EN301-1 Bezpečnostní předpisy.

Výrobce prohlašuje, že tato varná deska je vyrobena s použitím certifikovaných materiálů a požaduje, aby spotřebič byl nainstalován v souladu s aktuálními platnými normami. Tento spotřebič musí být používán zaškolenou osobou pouze pro domácí účely.

Specifikace

BHG620SS/BHG690SS

600 510 40 480 560

Rozměry výrobku:

Hloubka: 510 mm

Šířka: 600 mm

Výška: 40 mm

Rozměry výřezu pro vestavbu:

Hloubka: 480 mm

Šířka: 560 mm

Specifikace výrobku:

○ 1 x 3,00 kW rychlý hořák
○ 2 x 1,75 kW střední hořák
○ 1 x 1,00 kW malý hořák
o Přední ovládání
○ Litinové mřížky
○ Automatické knoflíkové zapalování
- Bezpečnostní pojistka na všech hořácích

Standardní příslušenství:

o Sada trysek na propan butan

BHG625SS/BHG695SS

600 510 40 480 560

Rozměry výrobku:

Hloubka: 510 mm

Šířka: 600 mm

Výška: 40 mm

Rozměry výřezu pro vestavbu:

Hloubka: 480 mm

Šířka: 560 mm

Specifikace výrobku:

○ 1 x 3,80 kW trojitý (wok) hořák
○ 2 x 1,75 kW střední hořák
○ 1 x 1,00 kW malý hořák
o Přední ovládání
○ Litinové mřížky
o tutomatické knoflíkové zapalování
- Bezpečnostní pojistka na všech hořácích

Standardní příslušenství:

o Sada trysek na propan butan
o Stojánek na wok pánev

BHG720SS/BHG790SS

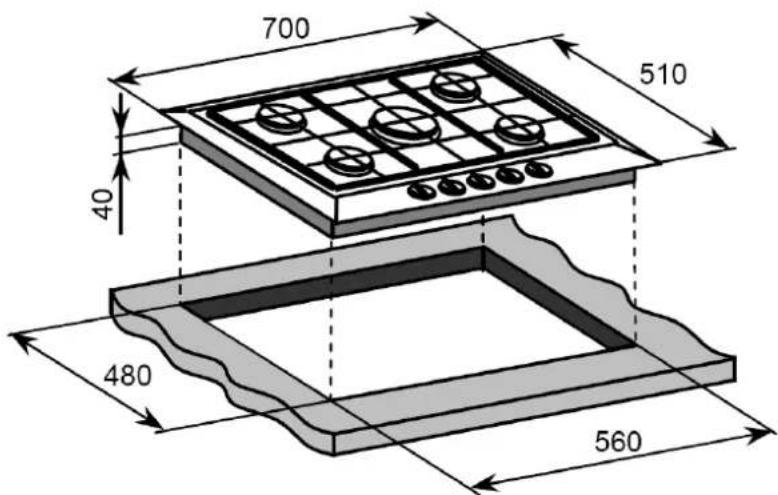

700 510 40 480 560

Rozměry výrobku:

Hloubka: 510 mm

Šířka: 700 mm

Výška: 40 mm

Rozměry výřezu pro vestavbu:

Hloubka: 480 mm

Šířka: 560 mm

Specifikace výrobku:

○ 1 x 3,80 kW trojitý (wok) hořák
○ 1 x 3,00 kW rychlý hořák
○ 2 x 1,75 kW střední hořák
○ 1 x 1,00 kW malý hořák

o Přední ovládání
○ Litinové mřížky
o tutomatické knoflíkové zapalování
- Bezpečnostní pojistka na všech hořácích

Standardní příslušenství:

o Sada trysek na propan butan
o Stojánek na wok pánev

Elektrické údaje

Jmenovité napětí: 220 - 240 Vac 50 / 60 Hz

Proudové jištění: 3 t

Max. jmenovité vstupy: 0,8 W

Přívodní napájecí kabel: Trojžilný x 0,75mm² (typ RR-F )

Údaje o plynu

Přípojka: Rp 1/2 (ISO R7)

Typ: Zemní plyn (20,ů mbar)

tÍternativa LPG G30 (28-30/37 mbar)

Prosím, poznamenejte si pro budoucí odkazy následující informace, které také naleznete na typovém štítku a dále datum nákupu, který je uveden na prodejní faktuře. Typový štítek Vaší varné desky je umístěn na spodní části spotřebiče. Je tudíž účelné si poznamenat tyto informace před vlastní instalací spotřebiče.

Číslořmodeluřřr....ř

Výrobnířčíslořřř......ř

Datumřnákupuřřr......ř

Uspořádání povrchu plynové varné desky

BHG620SS/BHG690SS

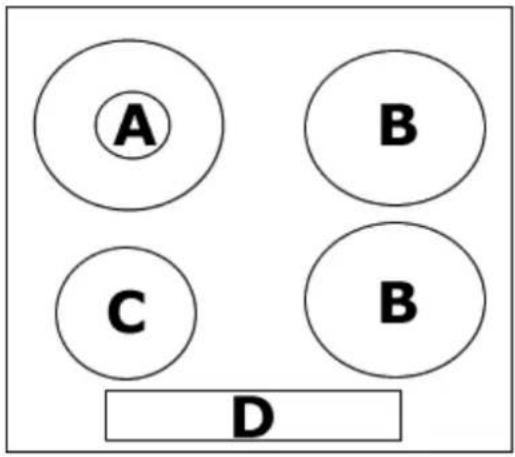

A B C B D

t' = 3,00 kW rychlý hořák

B = 1,75 kW střední hořáky

C = 1,00 kW malý hořák

D = Ovládací panel

○ BHG625SS/BHG6ü5SS

A B C B D

t' = 3,80 kW trojitý (wok) hořák

B = 1,75 KW střední hořáky

C = 1,00 kW malý hořák

D = Ovládací panel

BHG720SS/BHG790SS

C A B D E C

t' = 3,80 kW trojitý (wok) hořák

B = 3,00 kW rychlý hořák

C = 1,75 kW střední hořáky

D = 1,00 kW malý hořák

E = Ovládací panel

Používání plynové desky

Před prvním použití

DÜLEŽITÉ: Povrch varné desky byste měli vyčistit (viz kapitola „Čištění a údržba”).

Zapnutí varné desky

Vedle každého ovládacího knoflíku se na ovládacím panelu zobrazí následující symboly:

Černý kroužek: plyn vypnutý

Velký plamen: nastaveno na maximum/bod zážehu

Malý plamen: nastaveno na minimum

o Minimální nastavení provedete otočením ovládacího knoflíku proti směru hodinových ručiček na doraz.
- Veškeré provozní polohy musejí být nastaveny v rozmezí poloh maxima a minima.
○ Knoflík nikdy nenastavujte do polohy mezi maximem a polohou vypnuto.
○ Symbol na ovládacím panelu vedle ovládacího knoflíku označuje, který plynový hořák obsluhuje.

Automatické zapalování s bezpečnostní pojistkou při zhasnutí plamene

Tento spotřebič je vybaven na všech hořácích bezpečnostní pojistkou, která je zkonstruována k přerušení přívodu plynu do hlavice hořáku v případě zhasnutí plamene.

Zapálení hořáku:

○ Zatlačte na ovládací knoflík hořáku, který chcete zapálit a otočte ho doleva do polohy maxima.
○ Ovládací knoflík podržte stlačený, což způsobí automatické zapálení hořáku.
○ Knoflík byste měli držet dalších 20 vteřin po zapálení hořáku.
o Po tomto 20vteřinovém intervalu otočte ovládací knoflík do požadované polohy mezi symboly nastavení na maximum a minimum.
○ Hořák vypnete otočením ovládacího knoflíku zcela doprava do polohy vypnuto.
○ V případě přerušení přívodu elektriny můžete hořáky opatrně zapálit pomocí zápalek.

Üipy pro úsporu energie

	PÁNVE'HORÁKY
	Minimální průměr	Maximální průměr
Trojitý (wok)	220 mm	260 mm
Rychlý 180 mm	220 mm
Střední 120 mm	200 mm
Malý	80 mm	160 mm

o Průměr na hrnce musí odpovídat průměru hořáku

• Plamen nesmí přesahovat průměr hrnce.
  o Používejte pouze hrnce s plochým dnem.
  o Vždy, když je to možné, zakryjte hrnec víkem.
  O

o Zeleninu vařte vždy v co nejmenším množství vody. Snížíte tak dobu vaření.

DÜLEŽITÉ: Hrnce umistújte vždy doprostřed hořáku tak, aby jejich držadla nemohla být zachycena a hrnec nebyl sražen dolů. Dávejte také pozor, aby držadlo hrnce nebylo nad plamenem jiného hořáku.

Čištění

Čištění spotřebiče je možno provádět pouze, když je varná deska vychladlá.

Před zahájením vlastního čištění nejprve odpojte spotřebič od zdroje elektrické energie.

Čištění povrchu varné desky

Jakékoli zbytky čisticích prostředků, které jsou ponechány na povrchu desky, ji poškodí. Veškeré zbytky byste měli odstranit teplou mýdlovou vodou.

Abrazivní čisticí prostředky nebo ostré předměty povrch desky poškozují. Měli byste ji čistit teplou mýdlovou vodou.

Je sice snadnější odstraňovat některé nánosy v době, kdy je varná deska ještě horká, ujistěte se však, aby povrch varné desky, mřížky pod hrnce a hořáky byly dostatečně zchladlé předtím, než se jich dotknete.

Po každém použití

○ Odstraňte mřížky pod hrnce a povrch spotřebiče otřete hadříkem navlhčeným v teplé mýdlové vodě. Po namočení ve vodě s mýdlem hadřík vyždímejte.
- Osušte spotřebič otřením jeho povrchu měkkou čistou látkou.
○ Na tento spotřebič doporučujeme používat čisticí výrobky specielně určené pro nerez.

Čištění hořáků varné desky

Hořáky by měly být čištěny jednou týdně nebo častěji podle znečištění.

o DÜLEŽITÉ: Ujistěte se, aby povrch varné desky, mřížky pod hrnce a hořáky byly dostatečně zchladlé předtím, než se jich dotknete.
○ Hořáky zvednutím sejměte z varné desky.
○ Namočte je přibližně na 10 minut do horké vody s malým množstvím čisticího prostředku.
o Po očištění a opláchnutí je opatrně otřete a nechte oschnout.
o Před umístěním hořáků zpět na varnou desku zkontrolujte, aby nebyly trysky hořáků ucpané.
o DŮLEŽITÉ: Dbejte na to, abyste hořáky umístily do původní polohy.

Údržba litinových mřížek pod hrnce

o DŮLEŽITÉ: Než se dotknete povrchu desky a mřížek pod hrnce, přesvědčte se, že zchladly.
o Mřížky otřete jemným, vlhkým hadříkem, který jste namočili v teplé mýdlové vodě. Po namočení v mýdlové vodě hadřík vyždímejte.
o Mřížky pečlivě vysušte papírovou kuchyňskou utěrkou.
- Doporučujeme, abyste po jejich očištění potřeli mřížky malým množstvím olivového oleje, čímž si udrží svůj vzhled.
○ Pokud mřížky vyjímáte a vracíte zpátky, ujistěte se že jsou ve správné poloze pomocí šipky na mřížce, která ukazuje směrem dolů.

Instalace

Instalace musí být provedena příslušně kvalifikovanou osobou v souladu s aktuálními platnými verzemi následujících podkladů.

o Místní předpisy a Bezpečnostní normy nebo jejich Evropské normy, které je nahrazují.
o Stavební předpisy.
- Stavební normy.
o Předpisy pro elektrické instalace.
o Předpisy o elektrické energii při práci.
o Předpisy o instalaci domácích plynových spotřebičů.
o Předpisy o instalaci ventilačních průduchů a o potřebné ventilaci plynových spotřebičů.
o Baumatic Instalační pokyny.

Umístění

Sousedící nábytek musí při provozu spotřebiče vydržet nárůst teploty minimálně o 85°C, než je teplota v místnosti, ve které je spotřebič umístěn.

Vzdálenosti při umístění desky bez použití odsavače par

700 mm 400 mm 50 mm 100 mm 55 mm 400 mm 50 mm

Vzdálenosti při umístění desky pod odsavač par

* uvedeno níže 700 mm 400 mm 50 mm 55 mm 100 mm 400 mm 50 mm

* 600 mm (BHG620SS / BHG690SS / BHG625SS / BHG695SS)

* 700 mm (BHG720SS / BHG790SS)

○ Tento spotřebič může být umístěn v kuchyni, jídelně nebo v obývacím pokoji. DŮLEŽITÉ: Spotřebič nesmí být umístěn v koupelně.

Tento spotřebič se vestavuje do kuchyňské linky (podle velikosti), nebo do pracovní desky 600 mm široké při dodržení následujících minimálních vzdáleností:

○ Kolem spotřebiče musí být minimálně 55 mm volného prostoru od boků a zadního okraje varné desky.

- 700 mm mezi nejvyšším bodem varné desky (včetně hořáků) a spodní stranou jakékoli horizontální plochy nad deskou.

- 400 mm mezi povrchem varné desky tak, aby spodní strana vodorovného povrchu byla v rovině s vnějším okrajem desky. Pokud je spodní strana vodorovného povrchu níž než 400 mm, pak musí být alespoň 50 mm od vnějšího okraje desky.

- 50 mm mezera okolo spotřebiče, měřeno od výřezu, a mezi plochou varné desky a jakýmikoli hořlavými materiály.

Vybalení spotřebiče

Při rozbalování spotřebiče zkontrolujte, zda jsou v balení následující položky:

1 x plynová varná deska Baumatic

Mřížky pod hrnce

Sestavy hořáků

Manuál pro instalaci a pokyny

Záruční karta Baumatic

Fixační šroubky

Svorky

Těsnící proužek

Sada trysek na propan butan

Samolepící štítek pro doplnění typu plynu na typový štítek spotřebiče (pro případ použití sady na propan butan).

Instalace spotřebiče

600 510 40 480 560

BHG620SS

BHG690SS

600 510 40 480 560

BHG625SS

BHG695SS

700 510 40 480 560

BHG720SS

BHG790SS

Do pracovní desky kuchyňské linky vyřízněte otvor dle nákresu k danému modelu desky (viz předchozí strana).

o DÜLEŽITÉ: Mezi spodní částí spotřebiče a povrchem pod ním musí zůstat mezera nejméně 25 mm.

o Opatrně otočte varnou desku horní stranou dolů a uložte ji na měkkou podložku.

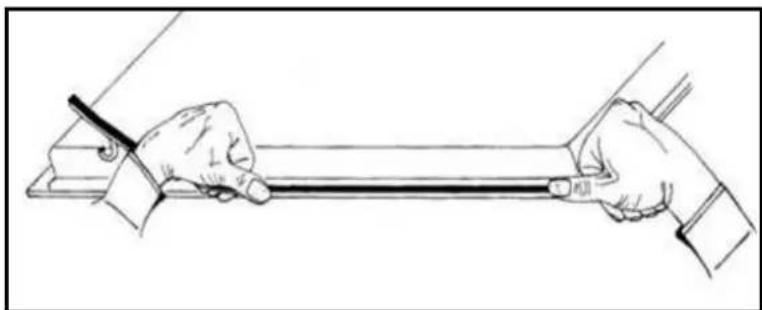

o Přilepte dodaný těsnící proužek (A) kolem okrajů spotřebiče.

○ Ochranný kryt musí být z obou stran odstraněn.

o U pokládaného těsnění neponechávejte žádné mezery ani těsnění nepřehýbejte.

o DÜLEŽITÉ: Nepoužívejte silikonové těsnění pro utěsnění spotřebiče ve výřezu. Jinak by bylo v budoucnosti obtížné vyjmout varnou desku z otvoru, zvláště v případě jejího nutného servisu.

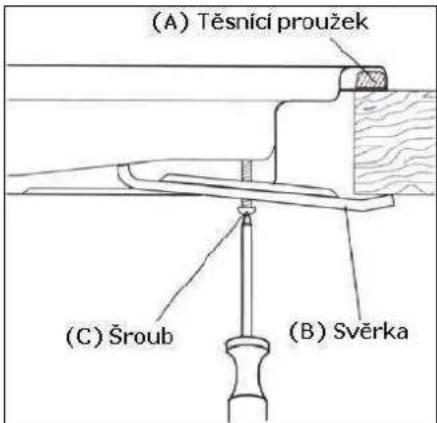

(A) Těsnící proužek (C) Šroub (B) Svěrka

(A) Těsnící proužek

(B) Svorka

(C) Šroub

○ Umístěte svorku (B) přes otvory, které svou velikostí odpovídají velikosti šroubu. V každém rohu varné desky je několik otvorů pro šrouby. Mírně přitáhněte šroub (C) skrz svorku (B), aby byla přitlačena k desce, ale aby bylo stále možné seřizovat její polohu.

○ Opatrně otočte zpět varnou desku a poté ji pomalu zapustíte do výřezu, který jste předtím vyřízli.

○ Na spodní straně desky seřidte svorky do polohy vhodné pro pracovní desku Vaší kuchyňské linky. Nyní šrouby (C) plně dotáhněte pro zajištění desky na místě.

Přípojka plynu

Je nutné, aby byl spotřebič instalován kompetentní osobou v souladu s platnou verzí místních vyhlášek a bezpečnostních norem nebo jejich evropskou obdobou.

Důležité informace

o Tato varná deska je pouze na zemní plyn a nemůže být použita na jiný typ plynu bez jeho modifikace.

o Přeměna na LPG nebo jiný plyn musí být provedena pouze kompetentní osobou. Pro informace ohledně použití jiných plynů prosím, kontaktujte technické oddělení společnosti Baumatic.

- Deska musí být instalována kvalifikovanou osobou v souladu s platnými předpisy bezpečnosti práce s plynem.

○ Provedením nesprávné instalace může dojít ke zrušení platnosti záruky společnosti Baumatic a stíhání podle výše uvedených předpisů.

Požadavky na větrání

o Místnost, ve které je nainstalována deska, musí mít zajištěn přívod vzduchu v souladu s aktuálním zněním příslušné normy.
○ V místnosti musejí být otevíratelná okna nebo odpovídající ventilace. Některé místnosti mohou vyžadovat dokonce nepřetržité větrání.
○ Pokud je objem místnosti v rozmezí 5 až 10 m³, bude potřeba ventilace 50 cm² (účinná plocha). Ledaže by vedly z místnosti dveře, které se otevírají přímo ven.
○ Pokud je objem místnosti menší než 5 m³, bude potřeba ventilace 100 cm² (účinná plocha).
○ Pokud je spotřebič instalován v místnosti přesahující 11 m³, ventilace není vyžadovaná.
- Jsou-li ve stejné místnosti jiné spotřebiče spalující plyn nebo palivo, je potřeba se podívat do nejnovějšího vydání příslušné normy a zjistit požadavky na odvětrávání.
○ Zajistěte dostatečné odvětrávání místnosti, ve které je spotřebič nainstalován, zajistěte otvory pro přirozené odvětrávání nebo nainstalujte zařízení pro mechanickou ventilaci (mechanický odsavač par).
○ Dlouhodobé intenzivní používání spotřebiče může vyžadovat dodatečnou ventilaci, ať již otevřením okna nebo zvýšením úrovně zařízení pro mechanickou ventilaci (je-li nainstalované).
○ Tento spotřebič není vybaven zařízením pro odvádění zplodin hoření. Zajistěte dodržování pravidel větrání a předpisů.
- Stěny za a poblíž spotřebiče by měly být odolné vůči vysokým teplotám, parám a kondenzaci.
o Pamatujte si, že množství vzduchu potřebného pro spalování nesmí nikdy klesnout pod 2 m³/hod na 1 kW výkonu (přečtěte si celkový výkon v kW na typovém štítku spotřebiče).

Předpisy týkající se bezpečnosti při práci s plynem (instalace a používání)

DÜLEŽITÉ: Spotřebič MUSÍ být připojen k přívodu plynu pomocí 15 mm ½" spojky, těsnění, měděného potrubí a izolačního kohoutu připevněného na snadno přístupném místě.

• Podle zákona musejí být veškeré plynové spotřebiče instalovány vyškolenou osobou podle aktuálního vydání Bezpečnostních předpisů pro instalaci a používánířplynu.
  o Dodržení zákona je ve Vašem zájmu a v zájmu bezpečnosti.
  o Provedením nesprávné instalace může dojít ke zrušení platnosti záruky.

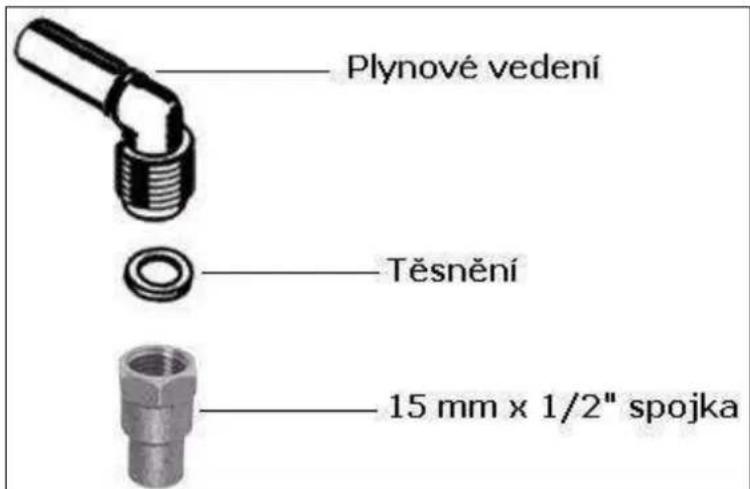

Plynové vedení Těsnění 15 mm x 1/2" spojka

o Těsnění vložte do do 15 mm x 12 " spojky.
o 15 mm x 12 " spojku a těsnění pevně utáhněte na plynovém vedení.
o DÜLEŽITÉ: Spojkař musíř býtř umístěnař správnýmř koncemř nahoru, řjakřjeřznázorněnořnařobrázkuřvýše. ř
○ Tlak plynu by měl být kontrolován u středního hořáku. Odstraňte příslušný vstřikovač a přiložte testovací čep. Zapalte ostatní hořáky a sledujte, zda tlak plynu odpovídá platným standardům.
o DŮLEŽITÉ:řPořdokončenířprovedteřtestřplynotěsnosti.

Seřízení plynu (přeměna na LPG)

Veškeré práce musejí provádět kvalifikovaní technici.

DŮLEŽITÉ: Před výměnou vstřikovačů anebo seřizováním minimálního průtoku hořáků spotřebič vždy odpojte od přívodu elektriny.

○ Odstraňte mřížky pod hrnce, hořáky a rozprostírače plamene (A).

○ Odšroubujte vstřikovač (B) a vyměňte ho za vstřikovač odpovídající dodávce (viz tabulka níže).

ÜABULKA ÜRYSEK
Typ plynu	Tryska mm/100	Hořáky	Výkon (W)
			Max.	Min.
Zemní plyn	55/95/95	Trojitý (wok)	3800	1700
	129	Rychlý	3000	1500
	97	Střední	1750	900
	76	Malý	1000	500
LPG	41/65/65	Trojitý (wok)	3800	1300
Butan	87	Rychlý	3000	700
Propan	65	Střední	1750	400
	51	Malý	1000	350

○ Opatrně namontujte zpět všechny hořáky. Zkontrolujte především správné umístění rozprostíračů plamene.

o DŮLEŽITÉ: Proces seřízení minimálního průtoku plamene musí být proveden před dalším použití spotřebiče.

Nastavení minimálního průtoku v plynových kohoutech varné desky

Veškeré práce musejí provádět kvalifikovaní technici.

DÜLEŽITÉ: Před výměnou vstřikovačů a/nebo seřizováním minimálního průtoku hořáků spotřebič vždy odpojte od přívodu elektriny.

○ Zapněte hořák a nastavte knoflík do polohy minima.

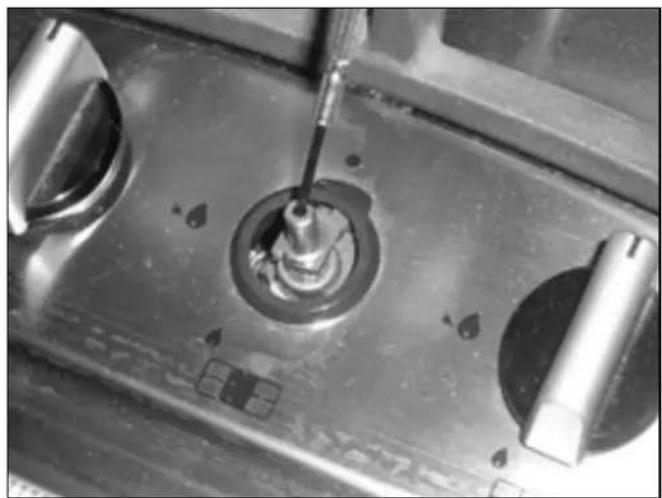

○ Odstraňte knoflík z kohoutu a umístěte malý plochý šroubovák na vnější stranu kohoutu.

o Povolte seřizovací šroub, čímž zvýšite průtok plynu, nebo seřizovací šroub utáhněte, čímž průtok plynu snížíte.
o Správné seřízení je dosaženo, když má plamen délku 3 – 4 mm.
o U propan butanu musí být seřizovací šroub pevně dotažen.
o Nasadte zpět ovládací knoflík.
○ Zjistěte, zda při rychlém otočení z maximálního na minimální průtok plamen nezhasne. Pokud ano, odstraňte ovládací knoflík a provedte další seřízení průtoku plynu, a poté provedte stejnou zkoušku.
o Tento postup zopakujte pro jednotlivé plynové kohouty.

Údržba plynových kohoutů

Veškeré práce musejí provádět kvalifikovaní technici.

DÜLEŽITÉ: Před čistěním nebo jakoukoliv údržbou nejprve zavřete hlavní přívod plynu a přerušte přívod elektrické energie.

Pokud plynový kohout nepracuje hladce, je třeba provést následující:

○ Odstraňte ovládací knoflíky, mřížky pod hrnce, hořáky, šrouby a svorky pro upevnění varné desky.
- Vyjměte varnou desku z otvoru v pracovní desce a odstraňte spodní ochranné kryty.
○ Odpojte upevnění kohoutu k čelnímu panelu a oddělte montážní celek. Poté vyčistěte kužel a usazení pomocí hadříku navlhčeného v rozpouštědle.
o Kužel lehce potřete mazivem odolným vůči vysokým teplotám, opět smontujte do původní polohy a několikrát otočte.
o Kužel opět odmontujte a odstraňte přebytečné mazivo, aby nedošlo k ucpání plynového vedení mazivem.
○ Opatrně smontujte všechny součásti a zkontrolujte správnost fungování.

Pokud je potřeba vyměnit plynový kohout, je třeba provést následující:

○ Odstraňte ovládací knoflíky, mřížky pod hrnce, hořáky, šrouby a svorky pro upevnění varné desky.
- Vyjměte varnou desku z otvoru v pracovní desce a odstraňte spodní ochranné kryty.
○ Odpojte upevnění kohoutu k čelnímu panelu a oddělte montážní celek.
○ Odpojte plynové potrubí od plynového kohoutu, poté je odmontujte od plynového vedení odmontováním upevňovacích šroubů.
o Při montáži nového kohoutu určitě použijte nové těsnění.

o Připojte zpět plynový kohout, provedte test plynotěsnosti a smontujte zpět desku.

Připojení k elektrické síti

Tento spotřebič musí instalovat kvalifikovaná osoba podle platných předpisů a v souladu s pokyny společnosti Baumatic.

Před vlastním připojením spotřebiče se ujistěte, že hodnota napájecího napětí, uvedená na typovém štítku, je stejná jako hodnota napětí Vašeho síťového zdroje.

○ Typ kabelu: trojžilný H05 RRF x 0,75 mm² (typ RR-F ).
- Sítový napájecí kabel je součástí dodávky tohoto spotřebiče.

Výměna sítového napájecího kabelu

Pokud je napájecí kabel poškozen, musí být nahrazen ekvivalentním kabelem, který je možno opatřit prostřednictvím Servisního oddělení Baumatic.

Sítový napájecí kabel musí být vyměněn při dodržení následujících pokynů:

○ Odpojte spotřebič od přívodu energie.
○ Otevřete skříňku přívodního panelu.
○ Odšroubujte svorku upevňující kabel.
○ Nahradte kabel novým kabelem o stejné délce a podle specifikací výše.
„Žlutozelený“ zemnící vodič musí být připojen ke svorce označené 12 Musí být o cca 10 mm delší, než je fázový vodič a nulový vodič.
„Modrý“ nulový vodič musí být připojen na svorku označenou písmenem (N) – vodič pod proudem musí být připojen na svorku označenou písmenem (L).

Baumatic čisticí prostředky

o BC001 – Čistič a odmaštovač myček nádobí (200g)
o BC002 – Odvápňovač praček a myček nádobí (200g)
o BC003 – Čistič na sklokeramické desky (250 ml)
o BC004 – Čistič na trouby (250ml)
o BC005 – Čistič nerezových ploch (250ml)

Pokud budete chtít objednat jakýkoli čisticí prostředeků prosíme zavolejte zdarma na 800 185 263 a zde sdělte kód výrobku.

Spotřebič nepracuje správně

DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.

NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.

Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.

V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.

To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněny těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.

DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návoduů vyplývajících z inovačních nebo technologických změn spotřebičeů které nemají vliv na funkci spotřebiče.

Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic www.baumatic.cz – www.baumatic.com nebo se obraťte na svého prodejce.

Baumatic ČR spol s.r.o.

Rybná 682/14

110 00 Praha 1

Provozovna

Baumatic ČR spol s.r.o.

Lípová 665

460 01 Liberec 4

Tel:[phone]

Baumatic®

United Kingdom

ě11 03 Bratislava - Staré řesto

Slovakia

[phone]ě

Germany

Baumatic GmbH

Bachstr.10-12

D-32 257 Bünde

Deutschland

+4ǚ (0) 5223 üü40ě 0

www.baumatic.de

Italy

Baumatic Italia S.R.L.

Via Galvani N.3
