NÁVOD K OBSLUZE BHG604SS BAUMATIC

Návod k Vašemu přístroji Baumatic

BHG604ÜÜÜW 60 cm plynová varná deska se 4 hořáky BHG610ÜÜÜBL 60 cm plynová varná deska se 4 hořáky BHG700ÜÜ 75 cm plynová varná deska s 5 hořáky BHG710ÜÜ 70 cm plynová varná deska s 5 hořáky BHG900ÜÜ 90 cm plynová varná deska s 5 hořáky

POZNÁMKA: Tato „Uživatelská příručka" obsahuje důležité informace, včetně informací o bezpečnosti a instalaci, které Vám umožní plně využít vlastností Vašeho spotřebiče. Prosím, uchovávejte ji na bezpečném místě, aby byla snadno přístupná pro použití i v budoucnosti jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče.

GS 14/07/11

Obsah

Ochrana životního prostředí 4

Důležité bezpečnostní informace 5

Specifikace 8

BHG604SS/BHG604W 8

BHG610SS/BHG610BL 9

BHG700SS 10

BHG710SS 11

BHG900SS 12

Elektrické údaje 13

Údaje o plynu 13

Uspořádání plynové varné desky 13

Používání plynové desky 15

Před prvním použitím 15

Zapnutí desky 15

Automatické zapalování s bezpečnostní pojistkou při zhasnutí plamene 15

Tipy pro úsporu energie 16

Čištění 17

Čištění povrchu varné desky 17

Po každém použití 17

Čištění hořáků varné desky 17

Údržba litinových mřížek na hrnce (BHG610SS, BHG610BL, BHG700SS, BHG710SS, BHG900SS) 18

Instalace 18

Umístění 19

Vybalení spotřebiče 20

Instalace spotřebiče 20

Požadavky na větrání 23

Předpisy týkající se bezpečnosti při práci s plynem (instalace a používání) 24

Seřízení plynu (přeměna na LPG) 25

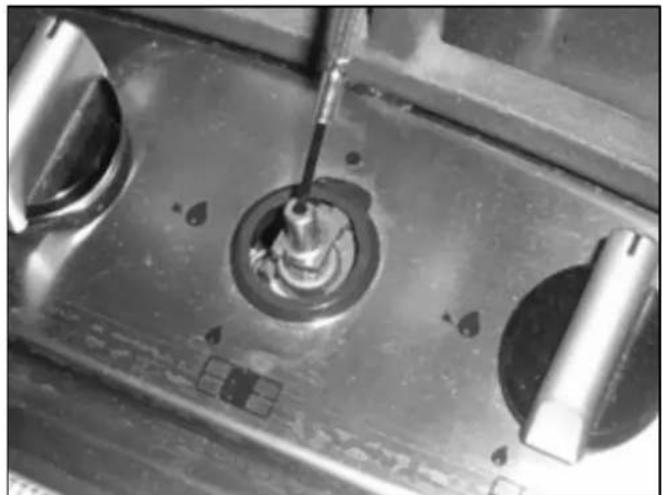

Nastavení minimálního průtoku v plynových kohoutech varné desky 26

Údržba plynových kohoutů 27

Připojení k elektrické síti 28

Výměna síťového napájecího kabelu 28

Můj spotřebič nepracuje správně 29

Ochrana životního prostředí

LIKVIDACE ODPADU

Roztřidte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).

Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).

Tento spotřebič je určen jenom pro použití v domácnosti.

Vážený zákazníku,

děkujeme Vám, že jste si vybral náš výrobek.

Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.

ZÁťUKA

Na Váš nový spotřebič poskytujeme 24měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.

Prosím, uchovejte si také účet o zaplacení za spotřebič ú fakturu.

Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.

Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.

POPťODEJNÍ ŪEtVIŮ

Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.

Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.

V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko:

Telefon [phone]

v pracovní dny od 9.00 do 17.00 hod. nebo na

www.baumatic.cz

Prosíme, abyste měli připravené po ruce následující údaje:

• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče

Poznámka

Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat od Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.

Důležité bezpečnostní informace

Pro Baumatic je nejdůležitější Vaše bezpečnost. Před zahájením vlastní instalace a používáním tohoto spotřebiče si prosím, důkladně pročtěte tuto instrukční příručku. Pokud Vám nejsou jasné jakékoli informace uvedené v této příručce, prosím, spojte se s Technickým oddělením Baumatic.

Všeobecné informace

○ Tento spotřebič je navržen pro použití v domácnostech a pro vaření a smažení domácích jídel.
o DÜLEŽITÉ: Sousední nábytek a všechny materiály použité v instalaci musí odolávat při použití tohoto zařízení minimálně teplotě zvýšené o 85°C nad teplotu okolního prostředí místnosti, ve které je spotřebič umístěn.
Určité druhy kuchyňského nábytku s vinylovým nebo laminovaným povrchem jsou zvláště náchylné k poškození teplem nebo změně barvy při teplotách pod hodnoty uvedené výše.
- Jakékoli škody způsobené spotřebičem nainstalovaným s nedodržením tohoto teplotního limitu, budou výhradní odpovědností majitele.
o Váš nový spotřebič má záruku na elektrické nebo mechanické defekty a podléhá určitým výjimkám, které jsou uvedeny v Záručních podmínkách Baumatic. Předcházející však nijak neovlivňuje Vaše zákonná práva.
o Použití tohoto spotřebiče pro jakýkoli jiný účel nebo v jakémkoli jiném prostředí bez výslovného souhlasu společnosti Baumatic znamená zánik záruky a práva na reklamaci.
o Tento spotřebič nesmíte používat pro odkládání věcí nebo jako pracovní plochu.

o Společnost Baumatic nepovoluje provádění žádných modifikací na spotřebiči.
○ Na horní desce nebo v blízkosti spotřebiče byste neměli odkládat nebo umístovat hořlavé nebo vysoce hořlavé kapaliny/materiály.
- Opravy mohou provádět pouze servisní inženýři společnosti Baumatic nebo autorizovaní servisní zástupci.

Zabezpečení před dětmi

○ Baumatic důrazně doporučuje, aby se velmi malé a malé děti nemohly dostat ke spotřebiči a nikdy by jim nemělo být dovoleno se spotřebiče dotýkat.
○ Pokud je nezbytné, aby mladší členové rodiny zůstali v kuchyni, zajistěte prosím, že budou po celou dobu pod přísným dohledem.
o Starší děti mohou používat spotřebič pouze pod dohledem dospělých osob.

Všeobecná bezpečnost

o Spotřebič by měla instalovat a připojovat jen kvalifikovaná osoba.
○ Pozornost by se měla věnovat tomu, aby spotřebič a pracovní plochy, do kterých jej zabudujete, splňovaly příslušné normy.

Za provozu

• Jakákoli fólie nebo nálepky na povrchu při dodání by se měly před použitím odstranit.
  ○ Pozornost by se měla věnovat používání spotřebiče, jinak hrozí nebezpečí popálení.
• Je nutno zamezit kontaktu elektrického připojovacího kabelu s varnou deskou když je horká nebo s horkým nádobím.
  ○ Pokud dojde k přehřátí tuku nebo oleje, může velmi rychle dojít k jejich vznícení. Z tohoto důvodu, když se připravuje jídlo s tukem nebo s olejem, nesmí zůstat spotřebič bez dohledu.
  o Po použití zkontrolujte, zda všechny varné zóny jsou vypnuty.

Čištění

o Čištění varné desky je nutno provádět pravidelně.

o DÜLEŽITÉ: Před zahájením čištění by měl být spotřebič odpojen od elektrické sítě a ponechán vychladnout.

- Velmi opatrně postupujte při proceduře čištění, která následuje bezprostředně po použití spotřebiče.

○ Pro čištění spotřebiče nesmíte používat paroproudové čištění nebo jakékoli jiné čištění s použitím vysokého tlaku.

Instalace

Tento spotřebič musí být správně nainstalován příslušně kvalifikovanou osobou a přísně v souladu s pokyny výrobce. Další informace naleznete ve specifickém oddílu této příručky, který se týká vlastní instalace.

Baumatic odmítá jakoukoli odpovědnost za zranění nebo škodu na osobách či majetku následkem nesprávného používání nebo nesprávné instalace tohoto spotřebiče.

Prohlášení o shodě

Tento spotřebič vyhovuje následujícím Evropským směrnicím:

• 2006/95/CE Základní usnesení/ Směrnice o nízkém napětí
• 2009/142/CE Směrnice týkající se plynových spotřebičů
  -1935/2004/CE 90/128/EEC Tento spotřebič je vhodný pro kontakt
  s potravinami
• 2004/108/CE Elektromagnetická kompatibilita

- Výrobce prohlašuje, že tato varná deska je vyrobena s použitím certifikovaných materiálů a požaduje, aby spotřebič byl nainstalován v souladu s aktuálními platnými normami. Tento spotřebič musí být používán zaškolenou osobou pouze pro domácí účely.

Üpecifikace

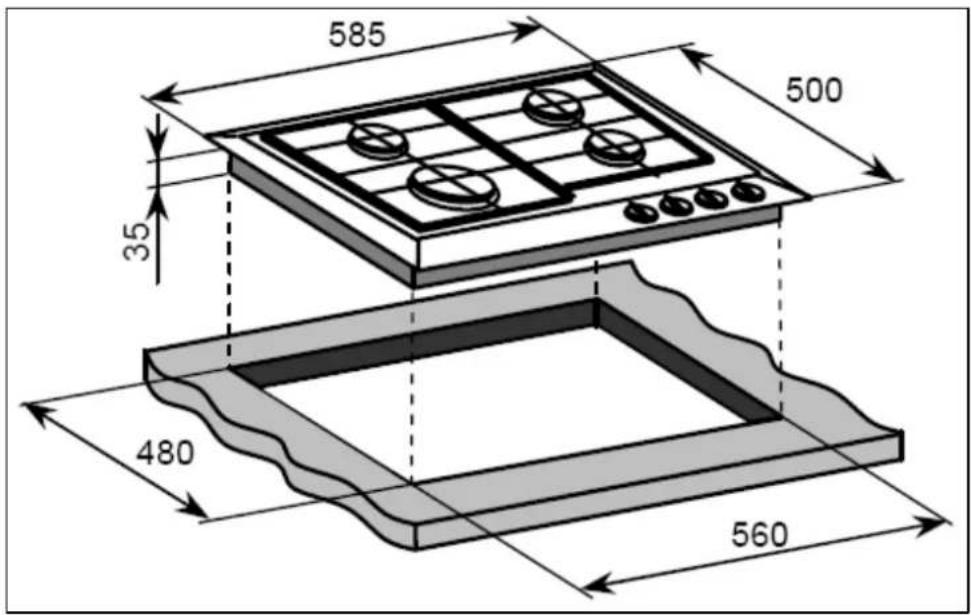

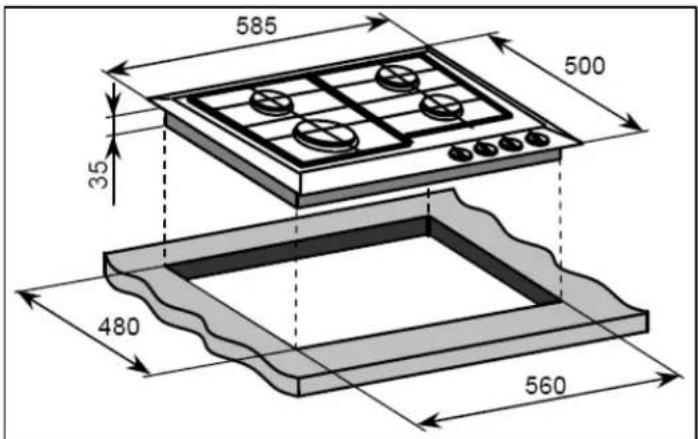

BHG604ÜÜüBHG604W

585 500 35 480 560

tózměry produktu: tózměry otvoru pro vestavbu:

Šířkaů 585 mm Šířkaů 560 mm

Výškaů 35 mm

Üpecifikace produktu:

○ 1 x 3,00 kW rychlý hořák
○ 2 x 1,75 kW střední hořák
○ 1 x 1,00 kW pomocný hořák

o Přední ovládání
○ Automatické zapalování
o Smaltované mřížky

- Bezpečnostní pojistka pro případ zhasnutí plamene na všech hořácích

Útandardní příslušenství:

o Sada trysek na propan butan

BHG610ÜÜÜBHG610BL

585 500 35 480 560

tózměr produktu: tózměry otvoru pro vestavbu:

Hloubkaů 500 mm Hloubkaů 480 mm Šířkaů 585 mm Šířkaů 560 mm Výškaů 35 mm

Üpecifikace produktu:

○ 1 x 3,30 kW trojitý (wok) hořák
○ 2 x 1,75 kW střední hořák
○ 1 x 1,00 kW pomocný hořák

o Přední ovládání
○ Automatické zapalování

○ Litinové mřížky

- Bezpečnostní pojistka pro případ zhasnutí plamene na všech hořácích

Útandardní příslušenství:

o Sada trysek na propan butan
o Stojánek na wok pánev

BHG700ÜÜ

740 500 35 480 560

tózměry produktu: tózměry otvoru pro vestavbu:

Šířkaů 740 mm Šířkaů 560 mm

Výškaů 35 mm

Üpecifikace produktu:

○ 1 x 3,00 kW rychlý hořák
○ 1 x 3,80 kW trojitý (wok) hořák
○ 2 x 1,75 kW střední hořák
○ 1 x 1,00 kW pomocný hořák

o Přední ovládání
○ Automatické zapalování
○ Litinové mřížky

- Bezpečnostní pojistka pro případ zhasnutí plamene na všech hořácích

Útandardní příslušenství:

o Sada trysek na propan butan
o Stojánek na wok pánev

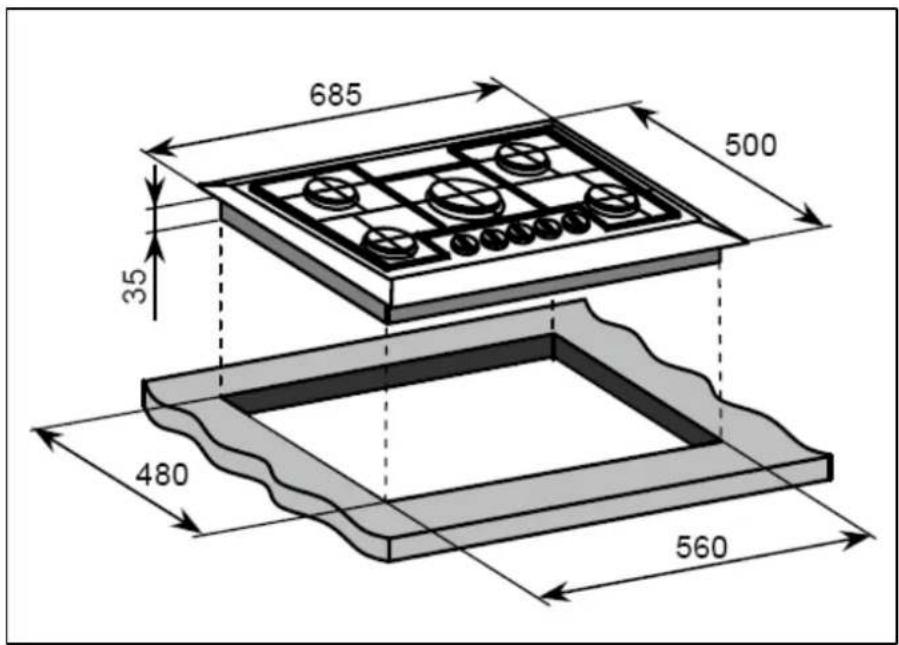

BHG710ÜÜ

685 500 35 480 560

tózměry produktu: tózměry otvoru pro vestavbu:

Šířkaů 685 mm Šířkaů 560 mm

Výškaů 35 mm

Üpecifikace produktu:

○ 1 x 3,00 kW rychlý hořák
○ 1 x 3,80 kW trojitý (wok) hořák
○ 2 x 1,75 kW střední hořák
○ 1 x 1,00 kW pomocný hořák

o Přední ovládání
○ Automatické zapalování
○ Litinové mřížky

- Bezpečnostní pojistka pro případ zhasnutí plamene na všech hořácích

Útandardní příslušenství:

o Sada trysek na propan butan
o Stojánek na wok pánev

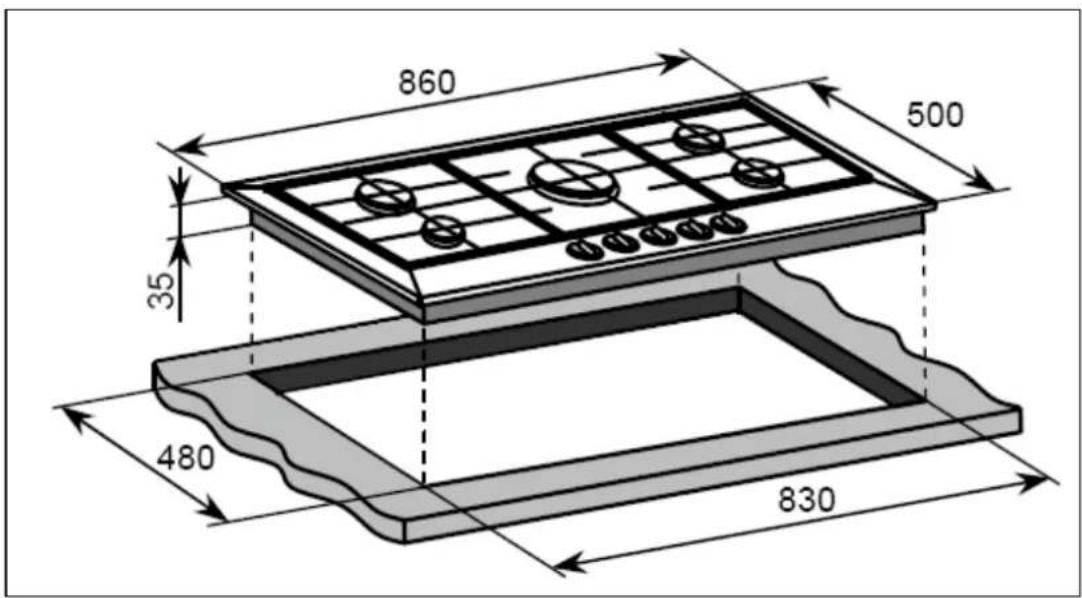

BHG900ÜÜ

860 500 35 480 830

tózměry produktu: tózměry otvoru pro vestavbu:

Šířkaů 860 mm Šířkaů 830 mm

Výškaů 35 mm

Üpecifikace produktu:

○ 1 x 3,00 kW rychlý hořák
○ 1 x 3,80 kW trojitý (wok) hořák
○ 2 x 1,75 kW střední hořák
○ 1 x 1,00 kW pomocný hořák

o Přední ovládání
○ Automatické zapalování
○ Litinové mřížky
- Bezpečnostní pojistka pro případ zhasnutí plamene na všech hořácích

Útandardní příslušenství:

o Sada trysek na propan butan
o Stojánek na wok pánev

Elektrické údaje

Jmenovité napětí: 220 - 240 V, 50 - 60 Hz

Proudová pojistka: 3 A

Max. jmenovité vstupy: 0,006 kW

Přívodní napájecí kabel: Trojžilný x 0,75mm² (Typ RR-F )

Údaje o plynu

Přípojka: Rp 1/2 (ISO R7)

Typ: Zemní plyn (20,9 mbar)

Alternativa LPG G30 (28-30 mbar)

Prosím, poznamenejte si pro budoucí odkazy následující informace, které také naleznete na typovém štítku a dále datum nákupu, který je uveden na prodejní faktuře. Typový štítek Vaší varné desky je umístěn na spodní části spotřebiče. Je tudíž účelné si poznamenat tyto informace před vlastní instalací spotřebiče.

Číslořmodeluř......ř

Výrobnířčísloř......ř

Datumřnákupuř......ř

Uspořádání plynové varné desky

BHG604ÜÜüBHG604W

B B A C D

A = 3,00 kW rychlý hořák

t' = 1,75 kW střední hořák

C = 1,00 kW pomocný hořák

D = ovládací panel

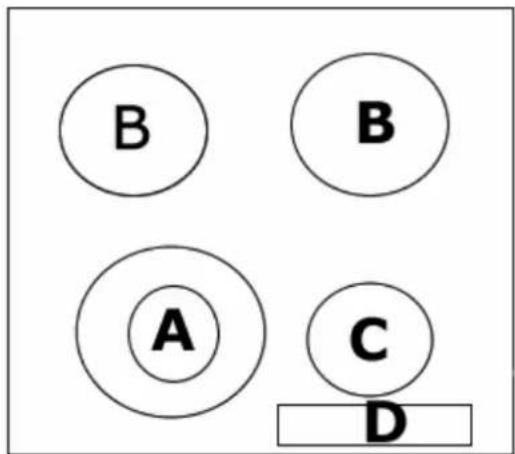

BHG610ÜÜüBHG610BL

B B A C D

A = 3,30 kW trojitý (wok) hořák

t' = 1,75 kW střední hořák

C = 1,00 kW pomocný hořák

D = ovládací panel

B A C D E C

A = 3,80 kW trojitý (wok) hořák

t' = 3,00 kW rychlý hořák

C = 1,75 kW střední hořák

D = 1,00 kW pomocný hořák

E = ovládací panel

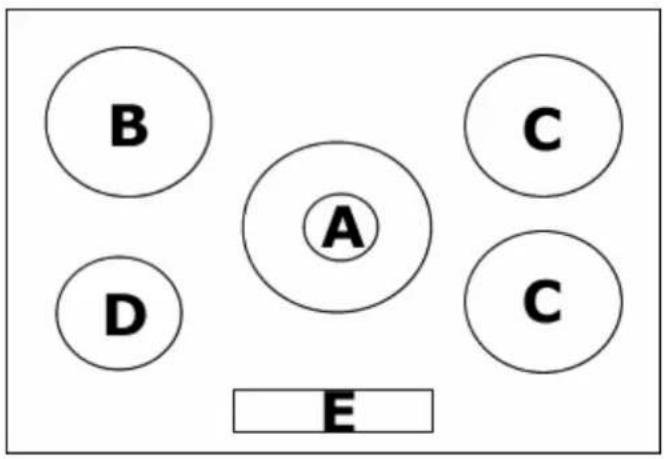

BHG710ÜÜ

B A C D E C

A = 3,80 kW trojitý (wok) hořák

t' = 3,00 kW rychlý hořák

C = 1,75 kW střední hořák

D = 1,00 kW pomocný hořák

E = ovládací panel

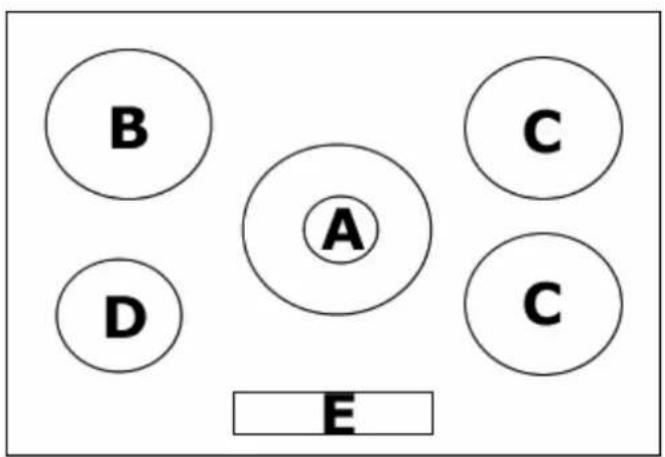

BHG900ÜÜ

B C D A C E

A = 3,80 kW trojitý (wok) hořák

t' = 3,00 kW rychlý hořák

C = 1,75 kW střední hořák

D = 1,00 kW pomocný hořák

E = ovládací panel

Používání plynové desky

Před prvním použitím

DÜLEŽITÉ: Povrch varné desky byste měli vyčistit (viz část „Čištění”).

Zapnutí desky

Vedle každého ovládacího knoflíku se na ovládacím panelu zobrazí následující symboly:

● = plyn vypnutý

Velký plamen: nastaveno na maximum

Malý plamen: nastaveno na minimum

o Minimální nastavení provedete otočením ovládacího knoflíku doleva na doraz.
- Veškeré provozní polohy musejí být nastaveny v rozmezí poloh maxima a minima.
○ Knoflík nikdy nenastavujte do polohy mezi maximem a polohou OFF.
○ Symbol na ovládacím panelu vedle ovládacího knoflíku ukáže, který plynový hořák je v provozu.

Automatické zapalování s bezpečnostní pojistkou při zhasnutí plamene

Tento spotřebič je vybaven na všech hořácích bezpečnostní pojistkou, která je zkonstruována k přerušení přívodu plynu do hlavice hořáku v případě zhasnutí plamene.

Zapálení hořáku:

○ Zatlačte na ovládací knoflík hořáku, který chcete zapálit a otočte ho doleva do polohy maxima.
○ Ovládací knoflík podržte zatlačený, což způsobí automatické zapálení hořáku.

○ Knoflík byste měli držet dalších 20 vteřin po zapálení hořáku.

o Po tomto 20vteřinovém intervalu otočte ovládací knoflík do požadované polohy mezi symboly nastavení na maximum a minimum.

○ Hořák vypnete otočením ovládacího knoflíku zcela doprava do polohy OFF.

○ V případě přerušení přívodu elektriny můžete hořáky opatrně zapálit pomocí zápalek.

Tipy pro úsporu energie

	PÁNVE HOŘÁKY
	Minimální průměr	Maximální průměr
Pro pánve wok	220 mm 260 mm
Vysoký výkon	180 mm 220 mm
Střední výkon	120 mm 200 mm
Pomocný 80 mm	160 mm

o Průměr na hrnce musí odpovídat průměru hořáku

- Plamen nesmí přesahovat průměr hrnce.

o Používejte pouze hrnce s plochým dnem.

o Vždy, když je to možné, zakryjte pánev víkem.

o Zeleninu vařte vždy v co nejmenším množství vody. Snížíte tak dobu vaření.

DÜLEŽITÉ: Hrnce umistújte vždy doprostřed hořáku, a tak aby jejich držadla nemohla být zachycena a hrnec tak nebyl sražen dolů. Dávejte také pozor, aby držadlo hrnce nebylo nad plamenem jiného hořáku.

Čištění

Čištění spotřebiče je možno provádět pouze, když je varná deska vychladlá.

Před zahájením vlastního čištění nejprve odpojte spotřebič od zdroje elektrické energie.

Čištění povrchu varné desky

Jakékoli zbytky čisticích prostředků, které jsou ponechány na povrchu desky, ji poškodí. Veškeré zbytky byste měli odstranit teplou vodou s přidáním trochy čisticího roztoku.

Abrazivní čisticí prostředky nebo ostré předměty povrch desky poškozují. Měli byste ji čistit teplou mýdlovou vodou.

Je sice snadnější odstraňovat některé nánosy v době, kdy je varná deska ještě horká, ujistěte se však, aby povrch varné desky, podstavce pro hrnce a hořáky byly dostatečně zchladlé předtím, než se jich dotknete.

Po každém použití

○ Odstraňte podstavce pod hrnce a povrch spotřebiče otřete hadříkem navlhčeným v teplé mýdlové vodě. Po namočení ve vodě s mýdlem hadřík vyždímejte.
o Osušte spotřebič otřením jeho povrchu měkkou čistou látkou.
○ Na tento spotřebič doporučujeme používat čistící výrobky specielně určené pro nerez.

Čištění hořáků varné desky

Hořáky by měly být čištěny jednou týdně nebo častěji podle znečištění.

o DÜLEŽITÉ: Ujistěte se však, aby povrch varné desky, podstavce pro hrnce a hořáky byly dostatečně zchladlé předtím, než se jich dotknete.
○ Hořáky zvednutím sejměte z varné desky.
○ Namočte je přibližně na 10 minut do horké vody s malým množstvím čisticího prostředku.
o Po očištění a opláchnutí je opatrně otřete a nechte oschnout.

o Před umístěním hořáků zpět na varnou desku zkontrolujte, aby nebyly trysky hořáků ucpané.
o DŮLEŽITÉ: Dbejte na to, abyste hořáky umístily do původní polohy.

Údržba litinových mřížek na hrnce (BHG610ŮŮ, BHG610BL, BHG700ŮŮ, BHG710ŮŮ, BHG900ŮŮ)

o DÜLEŽITÉ: Než se dotknete povrchu desky a podstavců na hrnce, přesvědčte se, že zchladly.
- Podstavce otřete jemným, vlhkým hadříkem, který jste namočili v teplé vodě s mýdlem. Po namočení ve vodě s mýdlem hadřík vyždímejte.
o Podstavce pečlivě vysušte papírovou kuchyňskou utěrkou.
o Doporučujeme, abyste po jejich očištění potřeli podstavce malým množstvím olivového oleje, čímž si udrží svůj vzhled.

Instalace

Instalace musí být provedena příslušně kvalifikovanou osobou v souladu s aktuálními platnými verzemi následujících podkladů.

o Místní předpisy a Bezpečnostní normy nebo jejich Evropské normy, které je nahrazují.
- Stavební předpisy.
- Stavební normy.
o Předpisy pro elektrické instalace.
o Předpisy o elektrické energii při práci.
○ Baumatic Instalační pokyny.

Umístění

Sousedící nábytek musí při provozu spotřebiče výdržet teplotu minimálně o 85 °C vyšší než je teplota v místnosti, ve které je spotřebič umístěn.

* 600 mm (BHG604ÜÜÜW, BHG610ÜÜÜBŘ)
* 750 mm (BHG700ÜÜ)
* 700 mm (BHG710ÜÜ)
* 900 mm (BHG900ÜÜ)

○ Tento spotřebič může být umístěn v kuchyni, jídelně nebo v obývacím pokoji. DŮLEŽITÉ: Spotřebič nesmí být umístěn v koupelně.

Tento spotřebič se vestavuje do kuchyňské jednotky (v závislosti na velikosti) nebo do 600 mm pracovní desky za předpokladu, že budou dodrženy následující minimální vzdálenosti:

○ Kolem spotřebiče musí být minimálně 55 mm volného prostoru od bočních a zadního okraje varné desky.
○ 700 mm mezi plochou varné desky (včetně hořáků) a spodní stranou jakékoli horizontální plochy nad deskou.
- 400 mm mezi povrchem varné desky tak, aby spodní strana vodorovného povrchu byla v rovině s vnějším okrajem desky. Pokud je spodní strana vodorovného povrchu níž než 400 mm, pak musí být alespoň 50 mm od vnějšího okraje desky.

- 50 mm mezera okolo spotřebiče a mezi plochou varné desky a jakýmikoli hořlavými materiály.

- Pokud deska je umístěna tak, že se její pravá či levá část nachází blízko okraje kuchyňské linky, musí být mezera min. 150 mm mezi boční částí spotřebiče a vertikálním povrchem kuchyňské linky, která je vyrobena z hořlavého materiálu. Pokud je vertikální povrch vyroven z nehořlavého materiálu, poté je dostačující mezera 55 mm. NICMÉNĚ je potřeba nechat dostatečný prostor pro rukojeti hluboké pánve a pro bezpečné používání hluboké pánve.

Vybalení spotřebiče

Při rozbalování spotřebiče zkontrolujte, zda jsou v balení následující položky:

1 x plynová varná deska Baumatic

Podstavce pod hrnce

Sestavy hořáků

Manuál pro instalaci a pokyny

Záruční karta Baumatic

Fixační šroubky

Svorky

Těsnící proužek

Sada trysek na propan butan

Stojánek na wok pánev (BHG610ÜÜÜ BHG610BLÜ BHG700ÜÜÜ BHG710ÜÜÜ BHG900ÜÜ)

Samolepící štítek pro doplnění typu plynu na typový štítek spotřebiče (pro případ použití sady na propan butan).

Instalace spotřebiče

585 35 500 480 560

- Do pracovní desky kuchyňské linky vyřízněte otvor dle nákresu k danému modelu desky (strany 20 – 21).

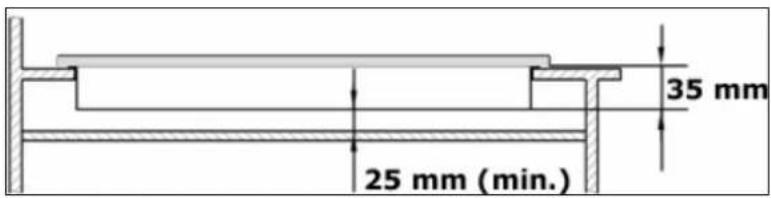

Všechny modely

o DÜLEŽITÉ: Mezi spodní plochou spotřebiče a povrchem pod ním musí zůstat mezera nejméně 25mm.

○ Opatrně otočte varnou desku horní stranou dolů a uložte ji na polštářovou podložku.

o Přilepte dodaný těsnící proužek (A) kolem okrajů spotřebiče.

○ Ochranný kryt musí být z obou stran odstraněn.

○ U pokládaného těsnění neponechávejte žádné mezery ani těsnění nepřehýbejte.

o DÜLEŽITÉ: Nepoužívejte silikonové těsnění pro utěsnění spotřebiče v tomto otvoru. V tomto případě by bylo v budoucnosti obtížné vyjmout varnou desku z otvoru, zvláště v případě jejího nutného servisu.

(A) Těsnící proužek (C) Šroub (B) Svěrka

(A) Těsnící proužek
(B) Svorka
(C) Šroub

Umístěte svorku (B) přes otvory, které svou velikostí odpovídají velikosti šroubu. V každém rohu varné desky je několik otvorů pro šrouby. Mírně přitáhněte šroub (C) skrz svorku (B), aby byla svorka přitlačena k desce, ale aby bylo stále možné seřizovat její polohu.
○ Opatrně otočte zpět varnou desku a poté ji pomalu zapustíte do výřezu, který jste předtím vyřízli.
○ Na spodní straně desky seřidte svorky do polohy vhodné pro pracovní desku vaší kuchyňské linky. Nyní šrouby (C) plně dotáhněte pro zajištění desky na místě.

Přípojka plynu

Je nutné, aby byl spotřebič instalován kompetentní osobou v souladu s platnou verzí místních vyhlášek a bezpečnostních norem nebo jejich evropskou obdobou.

Důležité informace

o Tato varná deska je pouze na zemní plyn a nemůže být použita na jiný typ plynu bez jeho modifikace.
o Přeměna na LPG nebo jiný plyn musí být provedena pouze kompetentní osobou. Pro informace ohledně použití jiných plynů prosím kontaktujte technické oddělení společnosti Baumatic.
- Deska musí být instalována kvalifikovanou osobou v souladu s platnými předpisy bezpečnosti práce s plynem.
○ Provedením nesprávné instalace může dojít ke zrušení platnosti záruky společnosti Baumatic a stíhání podle výše uvedených předpisů.

Požadavky na větrání

o Místnost, ve které je nainstalována deska, musí mít zajištěn přívod vzduchu v souladu s aktuálním zněním příslušné normy.
o V místnosti musejí být otevíratelná okna nebo odpovídající ventilace. Některé místnosti mohou vyžadovat dokonce nepřetržité větrání.
○ Pokud je objem místnosti v rozmezí 5 až 10 m³, bude potřeba ventilace 50 cm² (účinná plocha). Ledaže by vedly z místnosti dveře, které se otevírají přímo ven.

○ Pokud je objem místnosti menší než 5 m³, bude potřeba ventilace 100 cm² (účinná plocha).
- Pokud je spotřebič instalován v místnosti přesahující 11 m³, ventilace není nezbytná.
- Jsou-li ve stejné místnosti jiné spotřebiče spalující plyn nebo palivo, je potřeba se podívat do nejnovějšího vydání příslušné normy a zjistit požadavky na odvětrávání.
○ Zajistěte dostatečné odvětrávání místnosti, ve které je spotřebič nainstalován, zajistěte otvory pro přirozené odvětrávání nebo nainstalujte zařízení pro mechanickou ventilaci (mechanický odsavač par).
○ Dlouhodobé intenzivní používání spotřebiče může vyžadovat dodatečnou ventilaci, at’ již otevřením okna nebo zvýšením úrovně zařízení pro mechanickou ventilaci (je-li nainstalované).
○ Tento spotřebič není vybaven zařízením pro odvádění zplodin hoření. Zajistěte dodržování pravidel větrání a předpisů.
o Stěny za a poblíž spotřebiče by měly být odolné vůči vysokým teplotám, parám a kondenzaci.
o Pamatujte si, že množství vzduchu potřebného pro spalování nesmí nikdy klesnout pod 2 m³/hod. na 1 kW výkonu (přečtěte si celkový výkon v kW na typovém štítku spotřebiče).

Předpisy týkající se bezpečnosti při práci s plynem (instalace a používání)

DÜLEŽITÉ: Spotřebič MUSÍ být připojen k přívodu plynu pomocí kolena ½ BSP, těsnění, měděného potrubí a izolačního kohoutu připevněného na snadno přístupném místě.

• Podle zákona musejí být veškeré plynové spotřebiče instalovány vyškolenou osobou podle aktuálního vydání Bezpečnostních předpisů pro instalaci a používánířplynu.
  o Dodržení zákona je ve Vašem zájmu a v zájmu bezpečnosti.
  ○ Provedením nesprávné instalace může dojít ke zrušení platnosti záruky.

Plynové vedení Těsnění Koleno

o Těsnicí podložku vložte do kolena.

o Koleno zcela utáhněte a těsně připevněte k plynovému vedení.

o DŮLEŽITÉ: Koleno musí být v poloze znázorněné na obrázku výše.

○ Tlak plynu by měl být kontrolován u středně výkonného hořáku. Odstraňte příslušný vstřikovač a přiložte testovací čep. Zapalte ostatní hořáky a sledujte, zda tlak plynu odpovídá platným standardům.

o DŮLEŽITÉ: Po dokončení proved'te test plynotěsnosti.

Üeřízení plynu (přeměna na LPG)

Veškeré práce musejí provádět kvalifikovaní technici.

Důležité: Před výměnou vstřikovačů anebo seřizováním minimálního průtoku hořáků spotřebič vždy odpojte od přívodu elektriny.

○ Odstraňte podstavce pro hrnce, hořáky a rozprostírače plamene (A).

○ Odšroubujte vstřikovač (B) a vyměňte ho za vstřikovač odpovídající dodávce viz tabulka níže).

TABULKA TRYSEK
Typ plynu	Tryska mm/100	Hořáky	Výkon (W)
			Max.	Min.
Zemní plyn	124	Wok	3300	1500
	135	Wok	3800	1500
	115	Rychlý	3000	750
	97	Střední	1750	440
	72	Pomocný	1000	300
LPG	91	Wok	3300	1500
Butan	98	Wok	3800	1500
Propan	85	Rychlý	3000	750
	65	Střední	1750	440
	50	Pomocný	1000	300

○ Opatrně namontujte zpět všechny hořáky. Zkontrolujte především správné umístění rozprostíračů plamene.

o DŮLEŽITÉ: Proces seřízení minimálního průtoku plamene musí být proveden před dalším použití spotřebiče.

Nastavení minimálního průtoku v plynových kohoutech varné desky

Veškeré práce musejí provádět kvalifikovaní technici.

DÜLEŽITÉ: Před výměnou vstřikovačů a/nebo seřizováním minimálního průtoku hořáků spotřebič vždy odpojte od přívodu elektriny.

○ Zapněte hořák a nastavte knoflík do polohy minima.

○ Odstraňte knoflík z kohoutu a umístěte malý plochý šroubovák na vnější stranu kohoutu.

○ Uvolněte seřizovací šroub, čímž zvýšíte průtok plynu, nebo seřizovací šroub utáhněte, čímž průtok plynu snížíte.

o Správné seřízení získáte, když má plamen délku 3 – 4 mm.

○ U propan butanu musí být seřizovací šroub pevně dotažen.

○ Nasadte zpět ovládací knoflík.

○ Zjistěte, zda při rychlém otočení z maximálního na minimální průtok plamen nezhasne. Pokud ano, odstraňte ovládací knoflík a provedte další seřízení průtoku plynu, a poté provedte stejnou zkoušku.

o Tento postup zopakujte pro jednotlivé plynové kohouty.

Údržba plynových kohoutů

Veškeré práce musejí provádět kvalifikovaní technici.

DŮLEŽITÉ: Před čistěním nebo jakoukoliv údržbou nejprve zavřete hlavní přívod plynu a přerušte přívod elektrické energie.

Pokud plynový kohout nepracuje hladce, je třeba provést následující:

○ Odstraňte ovládací knoflíky, podstavce pod hrnce, hořáky, šrouby a svorky pro upevnění varné desky.
- Vyjměte varnou desku z otvoru v pracovní desce a odstraňte spodní ochranné kryty.
○ Odpojte upevnění kohoutu k čelnímu panelu a oddělte montážní celek. Poté vyčistěte kužel a usazení pomocí hadříku navlhčeného v rozpouštědle.
o Kužel lehce potřete mazivem odolným vůči vysokým teplotám, opět smontujte do původní polohy a několikrát otočte.
o Kužel opět odmontujte a odstraňte přebytečné mazivo, aby nedošlo k ucpání plynového vedení mazivem.
○ Opatrně smontujte všechny součásti a zkontrolujte správnost fungování.

Pokud je potřeba vyměnit plynový kohout, je třeba provést následující:

○ Odstraňte ovládací knoflíky, podstavce pod hrnce, hořáky, šrouby a svorky pro upevnění varné desky.

- Vyjměte varnou desku z otvoru v pracovní desce a odstraňte spodní ochranné kryty.

○ Odpojte upevnění kohoutu k čelnímu panelu a oddělte montážní celek.
○ Odpojte plynové potrubí od plynového kohoutu, poté je odmontujte od plynového vedení odmontováním upevňovacích šroubů.
o Při montáži nového kohoutu vždy použijte nové těsnění.
o Připojte zpět plynový kohout, provedte test spolehlivosti plynu a znovu sestavte desku.

Připojení k elektrické síti

Tento spotřebič musí instalovat kvalifikovaná osoba podle platných předpisů a v souladu s pokyny společnosti Baumatic.

Před vlastním připojením spotřebiče se ujistěte, že hodnota napájecího napětí, uvedená na typovém štítku, je stejná jako hodnota napětí Vašeho síťového zdroje.

○ Typ kabelu: trojžilný H05 RRF x 0,75 mm³ (typ RR-F ).
o Sítový napájecí kabel je součástí dodávky tohoto spotřebiče.

Výměna sítového napájecího kabelu

Pokud je napájecí kabel poškozen, musí být nahrazen ekvivalentním kabelem, který je možno opatřit prostřednictvím obchodního zástupce společnosti Baumatic.

Sítový napájecí kabel musí být vyměněn při dodržení následujících pokynů:

○ Odpojte spotřebič ovládacím spínačem.
o Otevřete skříňku přívodního panelu.
o Odšroubujte svorku upevňující kabel.
○ Nahradte kabel novým kabelem o stejné délce a podle specifikací výše.
„Žlutozelený“ zemnící vodič musí být připojen ke svorce označené 12 Musí být o cca 10 mm delší, než je fázový vodič a nulový vodič.

„Modrý“ nulový vodič musí být připojen na svorku označenoupísmenem (N) – vodič pod proudem musí být připojen na svorku označenou písmenem (L).

Můj spotřebič nepracuje správně

DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.

NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.

Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.

V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.

To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.

DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče.

Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic www.baumatic.cz - www.baumatic.com nebo se obraťte na svého prodejce.

Baumatic ČR spol s.r.o. Lípová 665 460 01 Liberec 4

Tel:[phone]

www.baumatic.cz
