EKS 16164 - Lednička AMICA - Bezplatný návod k obsluze

Typ výrobku	Chladnička s mrazničkou (LCT)
Třída energetické účinnosti	A+
Roční spotřeba energie	201 kWh/rok
Celkový čistý objem	169 l
Čistý objem chladničky	152 l
Čistý objem mrazničky	17 l
Počet hvězdiček mrazničky	* / *** / ***
Mrazicí výkon	2 kg/24 h
Doba skladování při výpadku proudu	11 h
Klimatická třída	N-ST (16 °C až 38 °C)
Hlučnost	41 dB(A)
Napájecí napětí	220-240 V ~ 50 Hz
Rozměry (V x Š x H)	1224 x 540 x 540 mm
Hmotnost	42 kg
Otočné dveře (vratné)	Ano
Chladivo	Isobutan (R600a)
Osvětlení interiéru	Žárovka, max. 15 W (E14)
Systém odmrazování (chladnička)	Automatické
Systém odmrazování (mraznička)	Manuální
Počet skleněných polic (chladnička)	3 (2 nastavitelné, 1 nad přihrádkou na zeleninu)
Přihrádka na zeleninu	1
Police ve dveřích	2 střední, 1 velká
Zásobník na led	Ano (1)
Regulace teploty	Otočný knoflík s vypnutím a nastavením 1-6

Často kladené otázky - EKS 16164 AMICA

Jaké je doporučené nastavení teploty pro běžné použití?

Pro běžné použití nastavte knoflík regulace teploty do polohy 2-5. Tím se udržuje optimální teplota v chladničce. Přesné nastavení může záviset na okolní teplotě a zatížení.

Jak mám odmrazit mrazničku?

Mrazničku odmrazujte alespoň jednou nebo dvakrát ročně. Před odmrazením nastavte knoflík na maximum asi na 4 hodiny. Vyjměte potraviny, zabalte je a uložte na chladné místo. Nechte dveře mrazničky otevřené, aby led roztál. Nepoužívejte elektrická topidla ani fény. Před opětovným spuštěním důkladně vyčistěte a osušte.

Mohu změnit směr otevírání dveří?

Ano, pant dveří je otočný. Pro změnu směru odpojte spotřebič, vyjměte všechny potraviny a postupujte podle kroků v návodu: sejměte kryty pantů, horní pant, střední pant a spodní pant, poté je znovu připevněte na opačnou stranu. Pro přístup nakloňte spotřebič až o 40°. Po opětovné montáži se ujistěte, že jsou dveře vyrovnány.

Jak mám vyčistit chladničku?

Před čištěním odpojte spotřebič. Na vnitřek a příslušenství použijte jemný čisticí prostředek rozpuštěný ve vlažné vodě. Nedovolte, aby se voda dostala do ovládacího panelu nebo osvětlení. Těsnění dveří očistěte vodou a osušte. Jemně otřete zadní stěnu. Nepoužívejte abrazivní čisticí prostředky ani aerosolové odmrazovače.

Proč moje chladnička vydává neobvyklé zvuky?

Některé zvuky jsou normální, například praskání způsobené změnami teploty nebo zvuky kompresoru. Pro snížení hluku zajistěte, aby byl spotřebič na podlaze v rovině, nedotýkal se okolního nábytku a police a lahve byly bezpečně umístěny. K vyrovnání lze použít nastavitelné nožičky.

Jaká je třída energetické účinnosti tohoto modelu?

Amica EKS 16164 má třídu energetické účinnosti A+. Její roční spotřeba energie je 201 kWh/rok na základě standardních testovacích podmínek.

Jaké potraviny by se neměly skladovat v chladničce?

Potraviny citlivé na chlad, jako jsou banány, avokádo, papája, lilky, papriky, rajčata, okurky a nezralé ovoce, by se neměly skladovat v chladničce. Brambory je také nejlepší uchovávat mimo chladničku. Tyto položky mohou být poškozeny nízkými teplotami.

Jak vyměním žárovku vnitřního osvětlení?

Nastavte knoflík na '0' a odpojte spotřebič. Sejměte kryt žárovky vytažením držáku. Vyměňte za žárovku s parametry 220-240 V, max. 15 W, závit E14, maximální rozměry: průměr 26 mm, délka 55 mm. Nepoužívejte vyšší ani nižší výkon. Nasaďte kryt zpět.

Co mám dělat, když chladnička dostatečně nechladí?

Zkontrolujte, zda je knoflík teploty nastaven správně (zkuste vyšší nastavení). Ujistěte se, že spotřebič není na přímém slunci nebo v blízkosti zdrojů tepla. Dodržujte odstup alespoň 30 mm od stěn. Nepřetěžujte jej teplými potravinami. Odmrazte mrazničku, pokud je ledová vrstva nadměrná. Ujistěte se, že těsnění dveří jsou čistá a správně těsní.

Mohu zmrazit čerstvé potraviny v mrazničce?

Ano, mraznička je vhodná pro zmrazování čerstvých potravin. Pro optimální kvalitu zmrazujte pouze vysoce kvalitní potraviny v malých porcích (max. 2 kg denně). Používejte vzduchotěsné balení, jako jsou plastové sáčky nebo fólie. Nepoužívejte skleněné nádoby. Označte balíčky obsahem a datem.

NÁVOD K OBSLUZE EKS 16164 AMICA

Chladnička s mrazničkou Amica je spojením výjimečně jednoduché obsluhy a dokonalé účinnosti. Každý spotřebič byl před expedicí z továrny důkladně zkontrolován s ohledem na bezpečnost a funkčnost.

Prosíme Vás, abyste si důkladně přečetli návod k obsluze před uvedením spotřebiče do provozu.

Upozornění!

Chladnička s mrazničkou je určena výlučně pro domácí použití.

Výrobce si vyhrazuje možnost provádění změn neovlivňujících fungování spotřebiče. Změny jsou přípustné ve vybavení, vnitřním a vnějším dizajnu, neovlivňující jeho funkčnost a bezpečnost.

OBSAH

Konstrukce a vybavení spotřebiče....66

Pokyny týkající se bezpečnosti používání....68

Změna směru otevírání dveří....70

Instalace....71

Obsluha a funkce....73

Jak ekonomicky používat chladničku....76

Odmrazování, mytí a údržba....78

Určování závad....80

Ochrana životního prostře....82

Technickácharakteristika....83

Příklad: model BM203.3 / EKS 16164

Doplňky vybavení

Přesný popis vybavení Vámi zakoupeného typu chladničky s mrazničkou (pnt x/xxx) je možno najít v tabulkách na dalších stránkách.

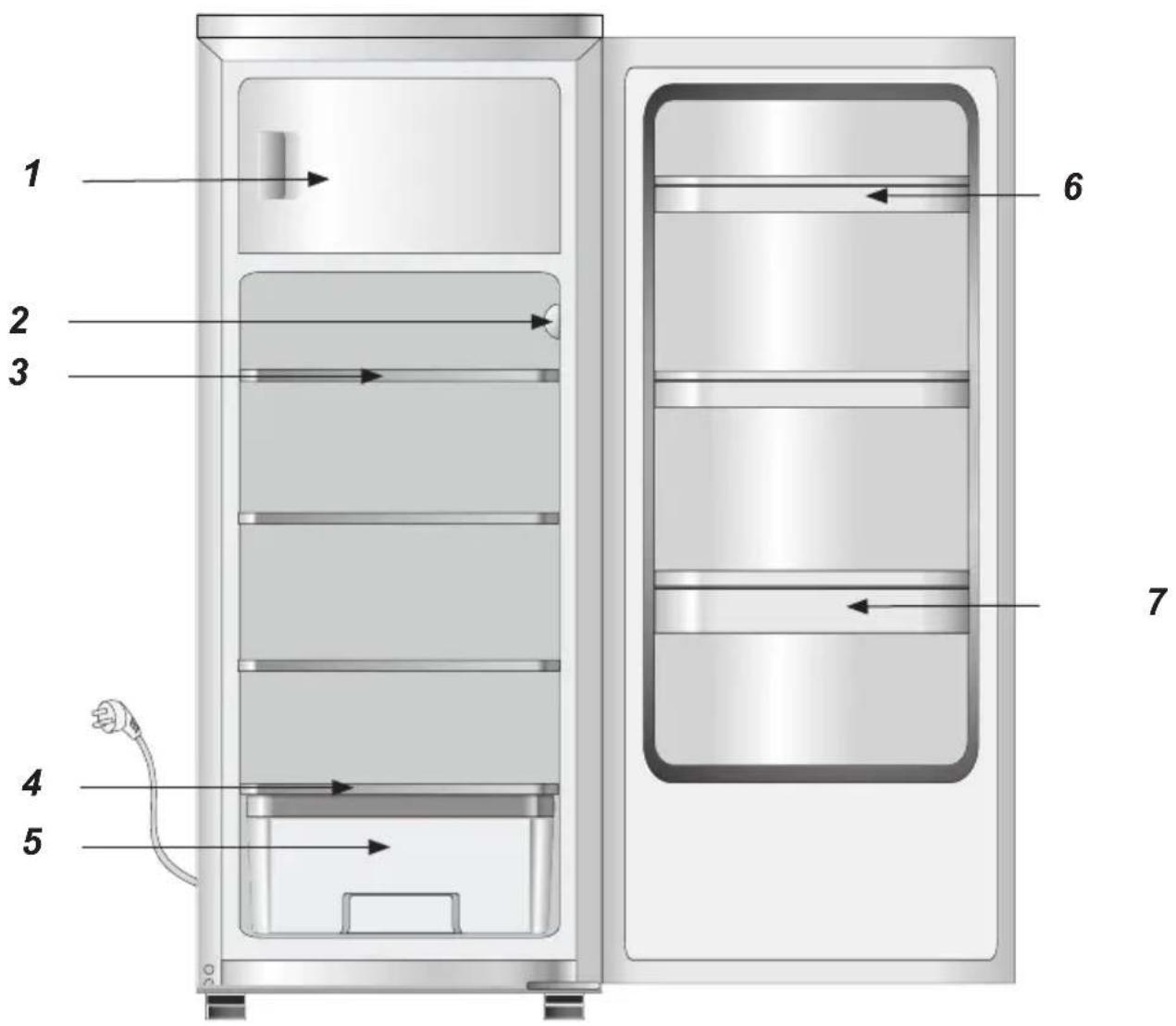

Konstrukce a vybavení spotřebiče

1 Vnútorného mrazáka PNT

2 Ovládání

3 Skleněná police

4 Skleněná police nad nádobou na zeleninu

5 Nádoba na zeleninu

6 Střední dveřní regál

7 Velký dveřní regál

8 Tác na vajíčka

9 Čistič trubek

Součásti vybavení	BM203.3 / EKS 16164	BM130.3 / EKS 16161
Skleněná police 3 2
Skleněná police nad nádobou na zeleninu 1 1
Nádoba na zeleninu 1 1
Velký dveřní regál 1 1
Střední dveřní regál 2 2
Tác na vajíčka 1 1
Láhev zásobník 1 -
Typ osvětlení žárové žárové
Čistič trubek ano ano
Miska na ledové kostky 1 1

• Výrobce nenese odpovědnost za škody vzniklé nedodržováním zásad obsažených v tomto návodu.
• Prosíme o uschování tohoto návodu za účelem jeho využití v budoucnu nebo předání eventuálnímu dalšímu uživateli.
• Tento spotřebič není určen k používání osobami (včetně dětí) s omezenou schopností fyzickou, citovou nebo psychickou a také osobami, které jsou nezkušené a neznalé spotřebiče, ledaže to probíhá pod dohledem nebo podle návodu k obsluze spotřebiče, poskytnutého osobami odpovídajícími za jejich bezpečnost.
• Je třeba věnovat zvláštní pozornost tomu, aby spotřebič nepoužívaly děti ponechané bez dohledu. Je třeba jim zakázat hrát si se spotřebičem. Není jim dovoleno sedat si na výsuvné součásti a zavěšovat se na dveře.
• Spotřebič pracuje správně v klimatické třídě N-ST. Nemá se používat ve sklepě, předsíni, na podzim a v zimě v nevy-tápěné chatě.
• Během umístování, přesouvání, zvedání se nemá chytat za madla dveří, tahat za odpařovací kondenzátor na zadní straně chladničky a také dotýkat kompresorové jednotky.

- Spotřebič se nemá naklánět v úhlu nad 40° od středové osy během přepravy, prénášení nebo umíst'ování. Pokud vznikla taková situace, spotřebič se může zapno-ut po uplynutí minimálně 2 hodin od jeho umístění (obr. 1).

1

• Před každou údržbovou činností je třeba vytáhnout zástrčku ze síťové zásuvky. Nemá se tahat za kabel, ale chytat za kostru zástrčky.
• Slyšitelné zvuky jako bublání nebo praskání jsou způsobeny roztahováním a smršťováním součástí v důsledku teplotních změn.
• S ohledem na bezpečnost se spotřebič nemá opravovat svépomocí. Opravy prováděné osobami, které nemají požadované kvalifikace, mohou vytvořit vážné nebezpečí pro uživatele spotřebiče.

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

●V případě poškození chladicího okruhu je třeba na několik minut vyvětrat místnost, ve které se nachází spotřebič (tato místnost musí mít alespoň 4 m³; pro spotřebič s izobutanem /R600a).

- Je třeba dávat pozor, aby nedošlo k poškození chladicího okruhu, např. napíchnutí kanálků kondenzátu na výparníku, zalomení trubek. Vstřikované chladicí médium je hořlavé. V případě vniknutí do očí je třeba vypláchnout je vodou a ihned přivolat lékaře.

ZÁMĚNA SMĚRU OTEVÍRÁNÍ DVÍŘEK

1. Aby změnit směr otevírání dvířek, odpojte spotřebič od napájení a vyprázdněte z potravinářských produktů.
2. Používajíce vlastní plochý šroubovák demontujte záslepky závěsů.
3. Používajíce vlastní křížový šroubovák demontujte horní závěs dvířek při současném přidržování dvířek (Výkr. 2).
4. Používajíce vlastní křížový šroubovák demontujte prostřední závěs při současném přidržování horních dvířek*
5. Odložte dvířka na bezpečné místo.

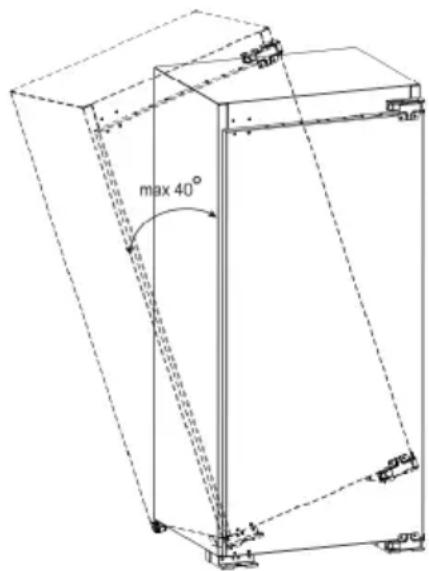

6. Nachylte spotřebič (max. 40 stupňů) takovým způsobem, aby mít postačující přístup k dolnímu závěsu (Výkr. 3).
7. Používajíce vlastní křížový šroubovák demontujte dolní závěs dvířek.
8. Připevněte dolní závěs na druhou stranu tělesa (Výkr. 4).
9. Umístěte komplet dvířek takovým způsobem, aby se čep dolního závěsu nacházel v příslušném otvoru dolní lišty dvířek.
10. Připevněte prostřední závěs na druhou stranu tělesa takovým způsobem, aby se dolní čep prostředního závěsu nacházel v příslušném otvoru závěsu horní lišty dvířek, umístěte druhý komplet dvířek takovým způsobem, aby horní čep prostředního závěsu nacházel v příslušném otvoru dolní lišty dvířek*
11. Připevněte horní závěs dvířek takovým způsobem, aby se čep horního závěsu nacházel v příslušném otvoru horní lišty dvířek (Výkr. 5).
12. Zkontrolujte, zda jsou dvířka správně nastavená vůči tělesu spotřebiče.
13. Připevněte záslepky závěsů.
14. Uvedte zařízení do provozu v souladu s příslušnými pokyny návodu.

* Tento krok se týká spotřebičů, v nichž se vyskytují dvě komory, chladnička a mraznička.

Instalace před prvním spuštěním

1. Výrobek je třeba rozbalit, odstranit lepicí pásky zajišťující dveře a vybavení. Even-tuální zbytky lepidla je možno odstranit jemným čisticím prostředkem.
2. Polystyrénové části obalu se nemají vy-hazovat. V nutném případě opětovného převozu je třeba chladničku s mrazničkou zabalit do částí polystyrénu a fólie a také zajistit lepicí páskou.
3. Vnitřní prostor spotřebiče a také součásti vybavení je třeba vymýt vlažnou vodou s přídavkem.
4. Chladničku s mrazničkou je třeba umístit na rovný, vodorovný a stabilní podklad, do suché, větrané místnosti, kde nesvítí slunce, v povzdálí od tepelných zdrojů takových jako kuchyň, radiátor ústředního topení, trubka ústředního topení, rozvod teplé vody atp.

Minimální vzdálenosti od tepelných zdrojů:

• od elektrických, plynových sporáků a jiných - 30 mm,
• od plynových nebo uhelných kotlů
• 300 mm,
• od vestavěných trub - 50 mm

Pokud není možné dodržení výše stanovených vzdáleností, je třeba použít vhodnou izolační desku.

INSTALACE A PROVOZNÍ PODMÍNKY SPOTŘEBIČE

Není přípustná jakákoliv manipulace se součástmi agregátu. Je třeba věnovat mimořádnou pozornost tomu, aby nedošlo k poškození kapilární trubky, která je viditelná v kompresorovém prostoru. Tato trubka nemůže být ohýbána, narovnávána ani kroucena. Poškození kapilární trubky uživatelem způsobuje ztrátu nároků vyplývajících ze záruky (obr. 2).

Nesmí se používat spojovací články, několikanásobné zásuvky (rozváděče), dvoužilové prodlužovací kabely. Pokud je nutné použití prodlužovacího kabelu, může to být pouze prodlužovací kabel s ochranným kolíkem, jednozásu-vkový, který má bezpečnostní atest VDE/GS.

2

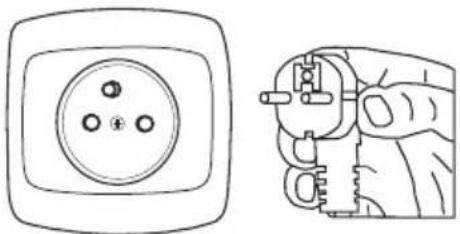

Připojení napájení

• Před připojením se doporučuje nastavit knoflík regulátoru teploty do polohy "OFF".
• Spotřebič je třeba připojit k síti střídavého proudu 230V/ 50Hz správně zapojenou elektrickou zásuvkou s uzemněním a jištěnou 10 A pojistkou.

• Uzemnění spotřebiče je vyžadováno právními předpisy. Výrobce se zříká jakékoliv odpovědnosti z titulu eventuálních škod, které mohou utrpět osoby nebo předměty v důsledku nesplnění povinností stanovených tímto předpisem.

• Pokud bude použit prodlužovací kabel (s ochranným kolíkem, který má bezpečnostní značku), pak jeho zásuvka musí být umístěna v bezpečné vzdálenosti od dřezů a nemůže být vystavena na zalití vodou a různými odpady.

• Údaje jsou uvedené na výkonovém štítku umístěném dole na vnitřní stěně chladicího prostoru chladničky.

Odpojení od napájení

- Je třeba zajistit možnost odpojení spotře-biče od elektrické sítě vytažením zástrčky nebo vypnutím dvojpólového vypínače (obr. 3).

Regulace teploty

Změna nastavení otočného knoflíku způsobuje změnu teploty v chladničce. Možné nastavení otočného knoflíku:

• spotřebič vypnutý - pozice OFF
• teplota nejvyšší - pozice 1
• teplota optimální - pozice 2-5
  ● teplota nejnižší - pozice 6

Prostory se nemají naplňovat před jejich ochlazením (min. po 4 hod.) provozu spotřebiče.

Teplota uvnitř chladničky

Z důvodu změny ročního období se nemá měnit nastavení teploty. Zvýšení teploty okolí bude zjištěno čidlem a kompresor bude automaticky uveden do provozu po delší časové období za účelem udržení nastavené teploty ve vnitřním prostoru.

Nevelké změny teploty

Nevelké změny teploty jsou normálním jevem a mohou se vyskytovat například během uchovávání velkého množství čerstvých výrobků v chladničce anebo když dveře zůstaly otevřené po delší dobu. Toto nebude mít vliv na potravinářské výrobky a teplota se rychle vrátí na úroveň nastavení.

Uchovávání potravin v chladničce (PNT x/xxx)

Během uchovávání potravin v tomto spotřebiči postupujte podle níže uvedených doporučení.

Rovnoměrně rozložit na plochách polic.

• Výrobky je třeba vkládat na talířcích, v nádobách nebo zabalené do alobalu.
• Je třeba si všimnout, zda se potraviny ne-dotýkají zadní stěny, pokud ano, tehdy to může způsobit usazení námrazy nebo navlhnutí potravin.
• Do chladničky se nemají vkládat nádoby s horkým obsahem.
• Potraviny snadno přijímající cizí pachy, takové jako máslo, mléko, tvaroh a také takové, které mají intenzívní vůni např. ryby, uzeniny, sýry – je třeba ukládat na police zabalené do fólie nebo v hermeticky uzavřených nádobách.
• Uchovávání zeleniny obsahující velké množství vody způsobuje osazování vodní páry nad nádobami na zeleninu; toto ne-vadí správnému fungování chladničky.
• Před vložením zeleniny do chladničky je třeba ji dobře osušit.
• Přílišná vlhkost zkracuje dobu uchovávání zeleniny, zejména listnaté.
• Zeleninu je třeba uchovávat nemytou. Mytí odstraňuje přirozenou ochranu a proto je lépe umýt zeleninu těsně před požitím.

Zmrazování výrobků

• Zmrazovat je možno prakticky všechny potravinářské výrobky s výjimkou zeleniny konzumované v syrovém stavu, např. ze- lený salát.
• Ke zmrazování se používají pouze potravinářské výrobky nejvyšší kvality, rozdělené na porce určené pro jednorázovou spotřebu.
• Výrobky je třeba zabalit do obalů bez zápa-chu, odolných proti pronikání vzduchu a vlhkosti a také odolných proti tukům. Nejlepšími obaly jsou: sáčky, archy z poly- etylénové a hliníkové fólie.
• Obal má být nepropustný a musí těsně přiléhat ke zmrazeným výrobkům. Nemají se používat skleněné obaly.
• Čerstvé a teplé potravinářské výrobky (při okolní teplotě) vložené za účelem zmrazení se nemají dotýkat již zmrazených potravin.
• Doporučuje se, aby se během 24 hodin do mrazničky nevkládalo najednou více čerstvých potravin, než je uvedeno v tabulce (str. 95).
• Pro zachování dobré kvality zmrazovaných výrobků se doporučuje přeskupit zmrazené výrobky nacházející se ve střední části mrazničky tak, aby se nedotýkaly výrobků, které ještě nejsou zmrazené.
• Doporučujeme zmrazené porce přesunout na jednu stranu mrazicího prostoru a čerstvé porce ke zmrazení uložit na opačné straně a maximálně přisunout k zadní a boční stěně.

OBSLUHA A FUNKCE

- Je třeba pamatovat, že na teplotu ve spotřebiči mají vliv mimo jiné: okolní teplota, stupeň naplnění potravinářskými výrobky, četnost otevírání dveří, tlo-ušťka námrazy v mrazničce, nastavení termostatu.

Doba uchovávání zmrazených výrobků je závislá na jejich kvalitě v čerstvém stavu před zmrazením a také na teplotě uchovávání.

Při zachování teploty -18°C nebo nižší jsou doporučeny následující doby uchovávání:

Výrobky Měsíce
Hovězí 6-8
Telecí 3-6
Drůbky 1-2
Vepřové 3-6
Drůbež 6-8
Vejce 3-6
Ryby 3-6
Zelenina 10-12
Ovoce 10-12

Praktické porady

• Neumistujte chladničku ani mrazničku poblíž ohřívačů, sporáků anebo je nevystavujte na bezprostřední působení slunečních paprsků.
• Přesvědčte se, že ventilační otvory nejsou zakryté. Jednou anebo dvakrát ročně z nich odstraňte prach a očistěte je.
• Zvolte příslušnou teplotu: teplota 6 až 8°C v chladničce jak rovněž -18°C v mrazničce je postačující
• Při výjezdu na dovolenou, náleží zvýšit teplotu v chladničce.
• Dvířka chladničky anebo mrazničky ote-vírejte pouze tehdy, pokud to je nutné. Je dobré mít informace, jaké potraviny jsou přechovávané v chladničce a kde přesně se nacházejí. Nespotřebované potraviny je zapotřebí co nejrychleji schovat zpátky do chladničky anebo mrazničky, dokud se nezahřejí.
• Pravidelně vytírejte vnitřek chladničky hadříkem navlhčeným jemným detergentem. Spotřebič bez funkce automatického rozmrazování, pravidelně rozmrazujte. Nedovolte vytvoření se vrstvy jinovatky hrubší jak 10 mm.
• Těsnění kolem dvířek udržujte v čistotě, v opačném případě se dvířka nebudou úplně zavírat. Poškozené těsnění musíte vždy vyměnit.

Co znamenají hvězdičky?

* Teplota nepřekračující -6°C postačí pro přechovávání zmrazených potravin přibližně jeden týden. Zásuvky anebo komory označené jednou hvězdičkou jsou (nejčastěji) v lacinějších chladničkách.
** V teplotě nižší než -12°C je možné přechovávat potraviny v čase 1-2 týdnů bez ztráty chuťových vlastností. Není postačující pro zmrazování potravin.
*** Hlavně používané do zmrazování potravin v teplotě nižší než -18°C. Umožňuje zmrazení čerstvých potravin hmotnosti do 1 kg.
****Tak označený spotřebič umožňuje přecho- vávání potravin v teplotě nižší než -18°C a zmrazování většího množství potravin.

JAK EKONOMICKY POUŽÍVAT CHLADNIČKU

Zóny v chladničce

- S ohledem na přirozenou cirkulaci vzduchu, se v komoře chladničky nacházejí různé teplotní zóny.

- Nejchladnější prostor se nachází bezprostředně nad zásuvkami se zeleninou. V tomto prostoru přechovávejte choulostivé a snadno kazící se produkty jako

- ryby, maso, drůbež,

- uzeniny, uvařené pokrmy,

- pokrmy anebo upečené produkty obsahující vejce anebo smetanu,

- čerstvé zákusky, směsi zákusků,

- balenou zeleninu a jiné čerstvé potraviny s etiketou přikazující přechovávání v teplotě cca 4°C.

- NNejtepleji je v horní části dvířek. Zde se nejlépe přechovávají sýry a máslo.

Produkty, které by neměly být přechovávané v chladničce

• Ne všechny produkty jsou vhodné do přechovávání v chladničce. Patří k nim:
• ovoce a zelenina citlivá vůči nízkým teplotám, jako na příklad banány avokádo, papája, marakuja, baklažány, rajčata a okurky,
• nezralé ovoce,
• brambory

Odmrazování chladničky

Na zadní straně chladničky vzniká námraza, která je odstraňována automaticky. Během odmrazování se mohou spolu s kondenzátem do otvoru žlábku dostávat nečistoty. Toto může způsobit ucpání otvoru. V takovém případě je třeba otvor lehce protlačit čističem trubek (obr. 4).

- Spotřebič pracuje cyklicky: chladí (tehdy se na zadní stěně tvoří námraza), následovně se odmrazuje (kondenzát stéká po zadní stěně).

Před započetím čištění je třeba bezpodmínečně odpojit spotřebič od napájení vytažením zástrčky ze síťové zásuvky, vypnutím nebo vyšroubováním pojistky. Je nepřípustné, aby se voda dostala do řídícího panelu nebo osvětlení.

• K rozmrazování nedoporučujeme používat prostředky ve spreji. Mohou způsobit vznik výbušných směsí, obsahovat ředidla, která mohou poškodit plastové části spotřebiče a dokonce být nebezpečné pro zdraví.
  Je třeba dávat pozor, aby voda používaná k mytí pokud možno nestékala odtokovým otvorem do odpařovací misky.
• Celý spotřebič s výjimkou těsnění dveří je třeba mýt jemným čisticím prostředkem. Těsnění ve dveřích je třeba vyčistit čistou vodou a vytřít dosucha.
• Je třeba důkladně umýt všechny součásti výbavy (nádoby na zeleninu, dveřní regály, skleněné police atd.).

Odmrazování mrazničky (PNT)

• Odmrazování mrazicího prostoru se doporučuje spojit s mytím spotřebiče.
• Větší nahromadění ledu na mrazicích plochách ztěžuje provozní účinnost spotře-biče a způsobuje větší spotřebu elektrické energie.
• Doporučujeme odmrazovat spotřebič ale spoň jedenkrát nebo dvakrát za rok.
• Pokud se uvnitř nacházejí výrobky, je třeba nastavit otočný knoflík do polohy max. asi 4 hodiny před plánovaným rozmrazením. Toto zajistí možnost uchovávání výrobků při okolní teplotě po delší dobu.
• Po vyjmutí potravin z mrazničky je třeba je vložit do misky, zabalit do několika vrstev novinového papíru, zavinout do deky a uchovávat na chladném místě.
• Rozmrazování mrazničky má být provedeno pokud možno rychle. Delší uchovávání výrobků při okolní teplotě zkracuje dobu jejich použitelnosti.

V žádném případě se nesmí dávat do vnitřku mrazničky elektrický, foukací ohřívač ani fén na vlasy.

Odmrazování, mytí a údržba

Vytahování a vkládání polic

Vysunout polici a potom vtlacit na doraz tak, aby západka police zaskočila do výřezu vodící lišty (obr. 5).

Vytahování a vkládání dveřního regálu

Nadzvednout regál, vytáhnout a nasadit sho-ra zpět do požadované polohy (obr. 7).

5

1 Nastavit otočný knoflík do polohy "0" potom vytáhnout zástrčku ze síťové zásuvky.
2. Odehněte úchyt krytu žárovky a stáhněte ho
3. Vyměnit žárovku za novou s následujícími parametry: 220-240 V, max. 15 W, závit E14, maximální rozměr baňky: průměr - 26 mm, délka – 55 mm.
4. Nasadit a připevnit kryt žárovky (obr. 6).

Nemají se používat žárovky s menším nebo větším výkonem, používat pouze žárovky s výše uvedenými parametry.

Problém Možné příčiny Možná rešení
Spotřebič nefunguje Přerušený obvod elek-trické instalace	- zkontrolovat, zda je zástrčka správně- zjistit, zda není poškozen napájecí kabel spotřebiče- zjistit, zda je v zásuvce napětí – připojit jiný spotřebič např. stolní lampičku- zjistit, zda je spotřebič zapnutý – nastavit termostat do polohy vyšší než „0“.
Nefunguje osvětlení vnitřního prostoru	Žárovka není dotažená nebo je spálená	- zkontrolovat předchozí bod “Spotřebič nefunguje” - dotáhnout nebo vyměnit spále-nou žárovku
Spotřebič příliš málo chladí a/nebo mrazí	Nesprávné nastavení otočného knoflíku	- přetočit otočný knoflík do vyšší polohy
	Okolní teplota je vyšší nebo nižší než N-ST	- spotřebič je přizpůsoben k provozu v teplotě od N-ST.
	Spotřebič stojí na na-sluněném místě nebo blízko tepelných zdrojů	- změnit místo ustavení spotřebiče podle návodu k obsluze
	Jednorázové naplnění velkým množstvím te-plých výrobků	- počkat asi 72 hodin na vychlazení (zmraze-ní) výrobků a dosažení požadované teploty vnitřního prostoru
	Ztížená cirkulace vzdu-chu uvnitř prostoru	- uložit potravinářské výrobky a nádoby tak, aby se nedotýkaly zadní stěny chladničky
	Ztížená cirkulace vzdu-chu ze zadní strany spotřebiče	- odsunout spotřebič od stěny min. 30 mm
	Navrstvila se příliš velká námraza na mrazicích součástech	-Odmrazování chladničky
	Dveře chladničky/mra-zničky jsou příliš ča-sto otevírány a/nebo zůstávají dlouze ote-vřené	- omezit četnost otevíráni dveří a/nebo zkrátit dobu, po jakou dveře zůstávají otevřené
	Dveře se nedovírají - výrobky a nádoby uložit tak, aby neztěžo-valy zavírání dveří

Určování závad

Problém Možné příčiny	Možná řešení
	Kompresor se zřídka zapíná -	zjistit, zda okolní teplota není nižší než 16°C
	Špatně vložené těsnění dveří	- zatlačit těsnění
Nepřetržitý provoz spotřebiče	Nesprávné nastavení otočného knoflíku	- přetočit otočný knoflík do nižší polohy
	Zbývající příčiny jako v bodě „Spotřebič příliš málo chladí a/nebo mrazí“	- zjistit podle předchozího bodu „Spotřebič příliš málo chladí a/nebo mrazí”
V dolní části chladničky voda	Odváděcí otvor vody je ucpaný	- vyčistit odtokový otvor (viz Návod k obsluze, kapitola - „Odmrazování chladničky”)
	Ztížená cirkulace vzduchu uvnitř prostoru	- uložit potravinářské výrobky a nádoby tak, aby se nedotýkaly zadní stěny chladničky
Zvuky nevycházející z normálního provozu spotřebiče	Spotřebič není správně - správně	ustavit spotřebič
	Spotřebič se dotýká nábytku a/nebo jiných předmětů	- spotřebič postavit volně tak, aby se nedotýkal jiných

Během normálního používání chladícího zařízení mohou vystupovat různé zvuky, které nemají žádný vliv na bezchybnou práci chladničky.

Zvuky, které se lehce odstraňují:

- hluk, kdy chladnička nestojí svisle - usměrněte nastavení pomocí nastavitelných nožiček vpředu. Můžete taktéž podložit pod rolky zezadu měkkou látku, především v případě, že podla-ha je provedená z podlahových dlaždic

-otírá se o sousední nábytek – přesuňte chladničku.

- skřípání zásuvek anebo poliček – vytáhněte a opětovně vložte zásuvku anebo poličku.

- zvuky způsobené dotýkajícími se láhvemi – odsuňte láhve od sebe.

Zvuky, které mohou být slyšitelné během správné exploatace, vyplývají z práce termostatu, kompresoru (připojení), chladící soustavy (chlazení (smršťování a rozšířování materiálu vlivem teplotních rozdílů, jak rovněž průtoku chladícího médium).

K výrobě našeho spotře-biče byla použita chladicí média a pěnicí látky 100% bez FCKW a KW, má příznivý vliv na ochranu ozonové vrstvy a zmenše-ní skleníkového efektu. A právě použitá moderní technologie a izolace prátelská k životnímu prostředí způsobuje nízkou spotřebu elektrické energie.

Recyklace obalu

Naše obaly jsou vyráběny z materiálů šetrných k životnímu prostředí, hodících se k opětovnému použití:

• Vnější obal z lepenky / fólie
• Tvar z pěnového polystyrenu (PS) bez FCKW
• Fólie a sáčky z polyetylénu (PE)

Likvidace / zužitkování spotřebiče

Pokud už nebudeme používat spotřebič, tak je třeba opotřebenému zařízení před zešroto-váním uříznout připojovací kabel.

Výměna napájecího kabelu – připojení typu Y.

Jestliže připojovací kabel bude poškozen, tak musí být vyměněn. Neodpojitelný připojovací kabel musí být vyměněn ve specializovaném servisu nebo kvalifikovaným pracovníkem.

Tento spotřebič je označen podle evropské směrni- ce 2002/96/ES. Takovéto označení nás informuje, že tento spotřebič po období jeho používání nemůže být vyhozen s jinými domácími odpady. Uživatel je povinen ho odevzdat do sítě sběrných míst. Sít' sběrných míst včetně lokálních sběrných dvorů tvoří vhodný systém umožňující odevzdání těchto spotřebičů.

Vhodné zacházení s opotřebenými elektrickými a elektronickými spotřebiči přispívá k zamezení důsledků nepříznivých pro zdraví lidí a životní prostředí, vyplývajících z přítomnosti nebezpečných složek a také nevhodného skladování a zužitkování takovýchto spotřebičů.

Technická charakteristika

TYP	BM203.3 / EKS 16164	BM130.3 / EKS 16161
Název výrobce	AMICA WRONKI S.A.
Typ zařízení Chladnička s mrazničkou PNT
Třída energetické účinnosti1	A+ A+
Roční spotřeba elektrické energie (kWh/rok)2	201 186
Užitkový netto objem (l) 169 122
Chladničky 152 105
Mrazničky - -
Vnitřního mrazáku netto (PNT) 17 17
Hvězdičkové označení mrazicích prostorů3	*/*****/***
Doba uchovávání v hod. bez napájení	11 11
Mrazicí výkon (kg/24h) 2 2
Klimatická třída4	N-ST N-ST
Úroveň hluku [dB(A) re1pW] 41 dB (A)	41 dB (A)
Napětí V/Hz	220-240V~/50Hz	220-240V~/50Hz
Vx Š x H spotřebiče 1224x540x540	880x540x540
Hmotnost zařízení (kg)	42 38

Technická charakteristika

^1) Ocena A++/A+ (= nízká spotřeba) do G (= vysoká spotřeba).
^2) Spotřeba elektrické energie se vztahuje na roční spotřebu v kWh, stanovenou podle DIN EN 153. V praktickém provozu mohou nastávat odchylky v závislosti na používání a místě ustavení spotřebiče.
^3) = uchovávací prostor s teplotou asi -6^ () = uchovávací prostor s teplotou asi -12^
(***) = uchovávací prostor zmrazených výrobků s teplotou asi -18°C
(^/**) = zmrazovací prostor s teplotou -18^ nebo nižší

^4) Klimatická třída znamená, že při "normální" okolní teplotě je Vámi nastavená teplota udržována. Pokud teplota místnosti značně klesne pod stanovené rozmezí, spotřebič se nezapíná tak často a může dojít k nežádo- ucímu zvýšení teploty.

Informace o klimatické třídě spotřebiče se nachází na výkonovém štítku. Štítek stanoví, při jaké okolní teplotě (tj. místnosti, ve které pracuje) spotřebič funguje optimálně (správně).

Klimatická třída Přípustná okolní teplota
SN od +10°C do +32°C
N od +16°C do +32°C
ST od +16°C do +38°C
T od +16°C do +43°C

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:

• směrnice pro nízkonapěťová zařízení 2006/95/ES,
• směrnice o elektromagnetické kompatibilitě 2004/108/ES,
  a proto byl spotřebič označen CE a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.

Vážení klienti,

Technickácharakteristika....104

Vysunút' policu a potom vtlacit' na doraz tak, aby zátrepka police zaskočila do výrezu vodiacej lišty (obr. 5)
