NÁVOD K OBSLUZE Falcon Vermeiren

Pokyny pro specializovaného prodejce

Tento návod k obsluze je součástí dodávky a musí být součástí každého prodaného produktu.

Verze: A, 2022-11

Všechna práva vyhrazena, včetně překladu.

VERMEIREN

English

Français

Nederlands

Deutch

Italiano

Español

Polski

Czech

User manual

1 Tento výrobek....3

2 Před použitím....4

2.1 Určené použití 4
2.2 Obecné bezpečnostní pokyny....4

3 Použití pacientského zvedáku....6

3.1 Obsluha zvedáku 6
3.2 Závěsy 8
3.3 Baterie a nabíjení 10
3.4 Nouzová situace.... 11

4 Instalace a seřízení 12

4.1 Dodávka.... 12
4.2 Montáž nebo demontáz....12

5 Údržba/servis 14

5.1 Interval údržby/servisu 14
5.2 Přeprava a skladování 15
5.3 Čištění 15
5.4 Dezinfekce 15
5.5 Kontrola....16
5.6 Životnost výrobku.... 16
5.7 Znovupoužití výrobku 16
5.8 Likvidace výrobku....16

6 Rešení problémů....17

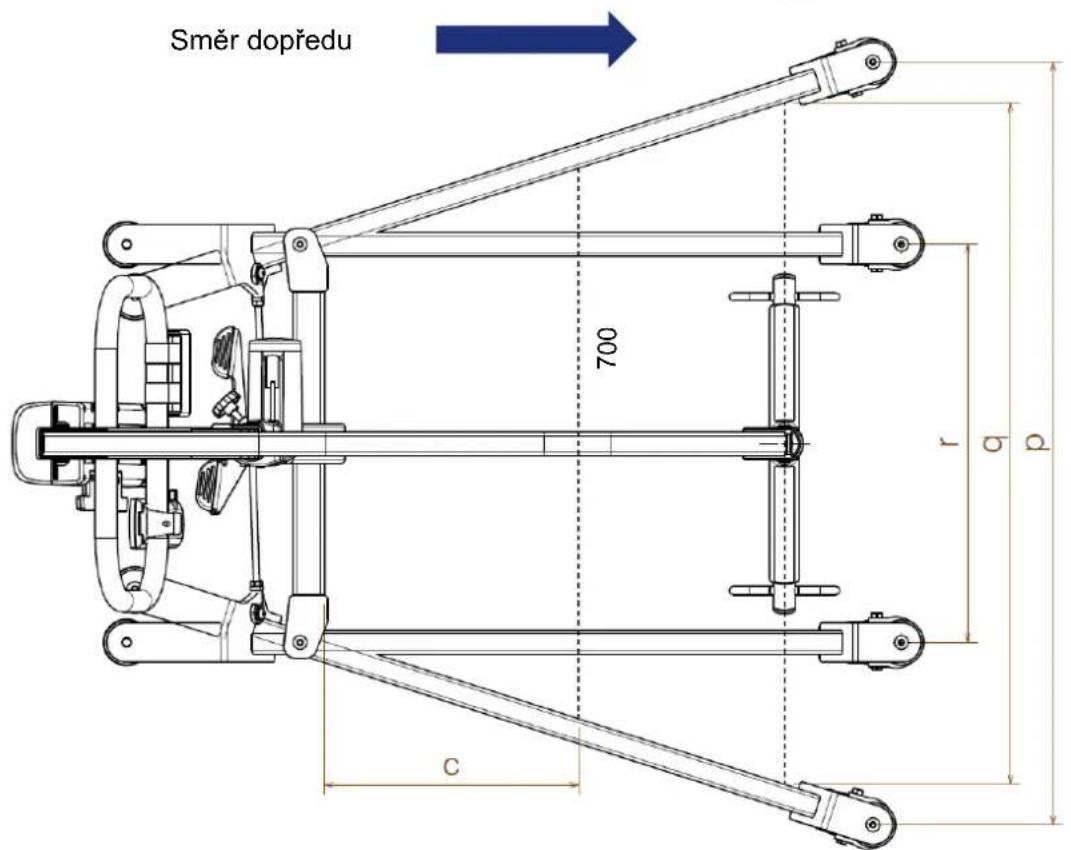

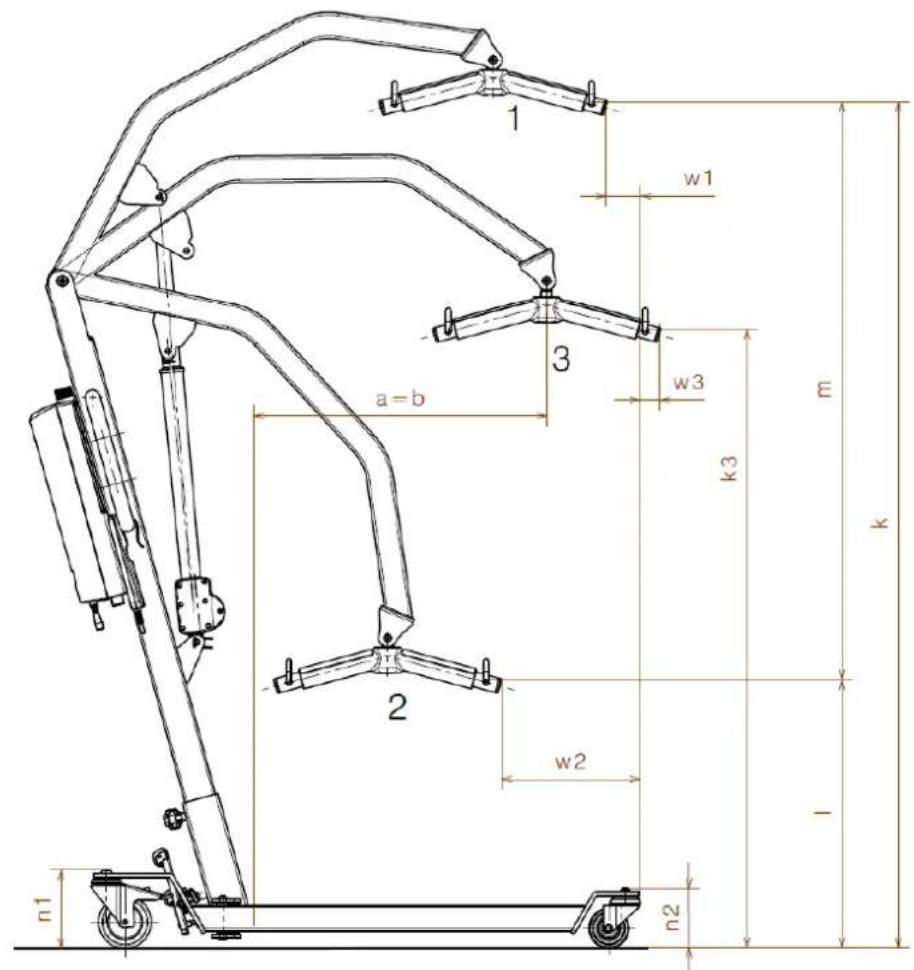

7 Technické údaje....18

Úvod

Blahopřejeme! Nyní jste vlastníkem pacientského zvedáku Vermeiren!

Tento výrobek byl vyroben pečlivými pracovníky s kvalifikací. Navíc byl navržen a vyroben podle vysokých standardů kvality, nad nimiž dohlíží společnost Vermeiren.

Děkujeme za vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto pacientského zvedáku a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto výrobku.

Budete-li mít po přečtení tohoto návodu nějaké dotazy, obraťte se na svého odborného prodejce. Rád vám pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

Tento návod odráží nejnovější vývoj výrobku. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky výrobku slouží k objasnění pokynů v tomto návodu. Detaily znázorněného výrobku se mohou od daného výrobku lišit.

Dostupné informace

Nejnovější verzi informací tohoto návodu vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zhoršeným zrakem si mohou stáhnout elektronickou verzi tohoto návodu a nechat si ji číst pomocí softwarové aplikace převádějící text na řeč.

Tento návod k obsluze

Pro uživatele a odborného prodejce

Servisní příručka

Pro odborného prodejce

Prohlášení o shodě (ES)

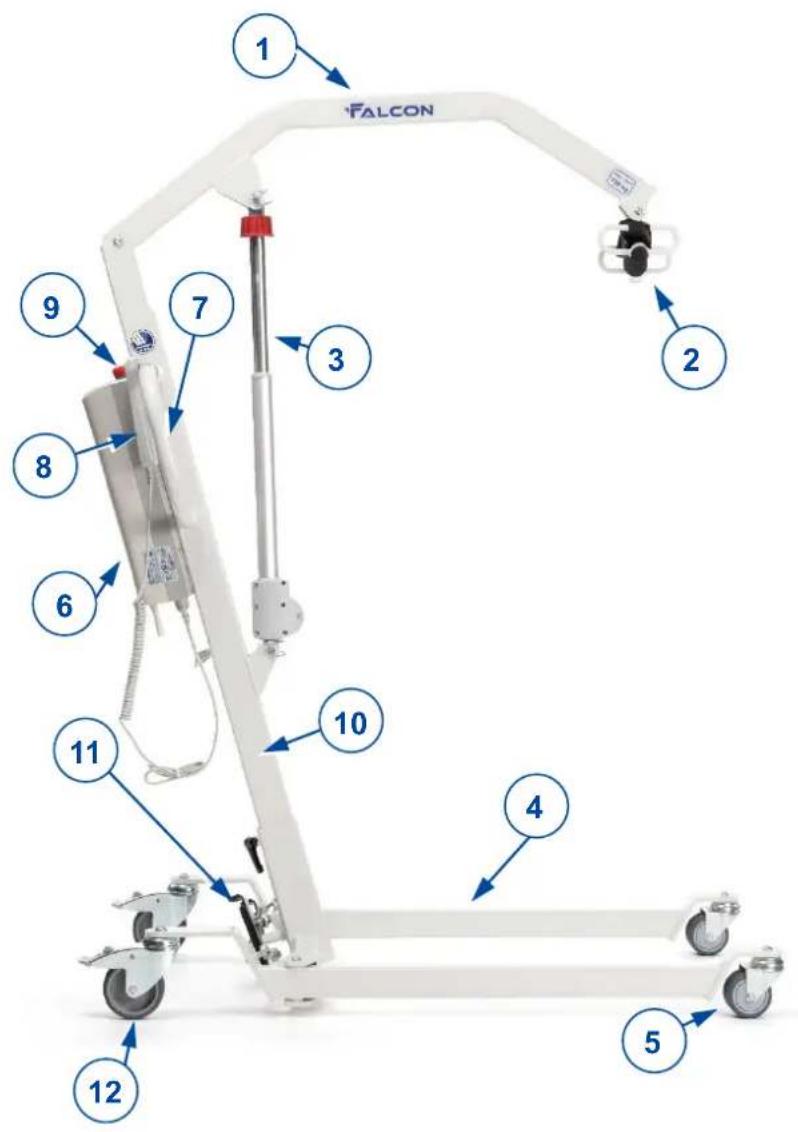

1 Tento výrobek

1 FALCON 2 3 7 9 8 6 10 4 5 11 12

1. Konzolové rameno
2. Rozpěrná tyč
3. Motor
4. Podvozek
5. Kolečko
6. Ovládací skříňka
7. Rukojeť pro tlačení
8. Ruční ovládání
9. Nouzové zastavení
10. Nosná tyč
11. Pedál k expanzi podvozku
12. Otočné kolečko s brzdou

2 Před použitím

2.1 Určené použití

V tomto odstavci je uveden stručný popis zamýšleného použití tohoto pacientského zvedáku. Dále jsou k pokynům v dalších odstavcích přidána příslušná varování. Tímto způsobem chceme upozornit na případné chybné použití, k němuž může dojít.

• Indikace a kontraindikace: Tento pacientský zvedák obsluhuje ošetřovatel a je určen pro přemístění sedících pacientů, např. mezi invalidními vozíky, ošetřovatelskými lůžky a koupelnami. Pacientský zvedák je navržen a vyroben jako transportní/překládací pomůcka pro seniory nebo osoby, které trpí ochnutím, ztrátou či vadami končetin, ztuhlými nebo poškozenými klouby, kardiovaskulárními problémy, kachexii atd.
• Tento pacientský zvedák je vhodný pro použití v interiéru.
• Tento pacientský zvedák je zkonstruován a vyroben výhradně pro přepravu/přemistování jedné (1) osoby o maximální hmotnosti podle konfigurace údajů v odst. §7. Není konstruován pro přepravu zboží či předmětů ani pro jakýkoli jiný účel, než je popsán výše.
• Používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.
• Přečtěte si všechny technické detaily a omezení tohoto pacientského zvedáku v kapitole 7.
• Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

2.2 Obecné bezpečnostní pokyny

Riziko zranění anebo poškození

Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak může dojít ke zranění nebo k poškození pacientského zvedáku.

Při použití mějte na paměti následující obecná upozornění:

• Pacientský zvedák smí obsluhovat pouze kvalifikovaný personál, který byl poučen nebo vyškolen v jeho konkrétním použití.
• Nepřekračujte max. povolenou nosnost pacientského zvedáku. Jinak se vypne ovládací skříňka.
• V případě odlišné nosnosti pacientského zvedáku a závěsu vždy dodržujte nejnižší uživatelskou hmotnost.
• Při operaci zvedání musí být u zvedáku přítomna obsluha.
• Upozornění: určité části pacientského zvedáku mohou být velmi teplé nebo studené vlivem okolní teploty, slunečního záření či topných těles. Při dotýkání budťe opatrní.
• Pacientský zvedák byl testován na elektromagnetickou kompatibilitu a danému standardu vyhovuje. Nicméně činnost pacientského zvedáku mohou narušovat zdroje elektromagnetických polí, jako jsou mobilní telefony, elektrogenerátory či jiné vysoce výkonné zdroje energie. Naopak elektronika pacientského zvedáku může negativně ovlivňovat jiná elektronická zařízení.
• Pacientský zvedák používejte pouze na povrchu, kde se mohou dotýkat země všechna kolečka, a kde je dostatečný kontakt pro bezpečnou obsluhu pacientského zvedáku. Při přemistování pacienta pomocí pacientského zvedáku s ním nepřejíždějte přes překážky.
• Pacientský zvedák nepoužívejte ve vlhkém nebo mokrém prostředí.
• Na zajišťovacích bodech nebo konstrukčních či rámových dílech nebo součástech pacientského zvedáku nesmějí být prováděny úpravy ani výměny, aniž by došlo ke konzultaci s výrobcem.
• Zajistěte, aby během použití nedošlo k zachycení rukou, oděvů, pásků, přezek či šperků v kolech nebo jiných pohyblivých součástech.

- Dbejte zvýšené opatrnosti u zdrojů vznícení, jako jsou hořicí cigarety, protože mohou zapálit závěs.

Dojde-li k vážné nehodě týkající se tohoto výrobku, informujte spol. Vermeiren nebo svého odborného prodejce a také příslušný úřad ve vaší zemi.

3 Použití pacientského zvedáku

3.1 Obsluha zvedáku

POZOR

Riziko zranění anebo poškození

• Při používání zvedáku ověřte, že je kolem něj a nad ním dostatek prostoru, protože v opačném případě by seřizovací pohyby mohly způsobit poškození či zranění.
• Vždy dávejte pozor na zvedací rameno, abyste se nezranili.
• Musejí být používány pouze závěsy, které byly navrženy a schváleny pro pacienty (viz návody k použití různých závěsů). Použití jakýchkoli jiných závěsů je na vlastní riziko.
• K tlačení/tažení pacientského zvedáku slouží pouze rukojeti, nikoli jiné součásti.

Dodržujte technické informace, podle kterých lze pacientské zvedáky obsluhovat. Pacientský zvedák smí obsluhovat pouze kvalifikovaný personál, který byl vyškolen v jeho použití a provozu.

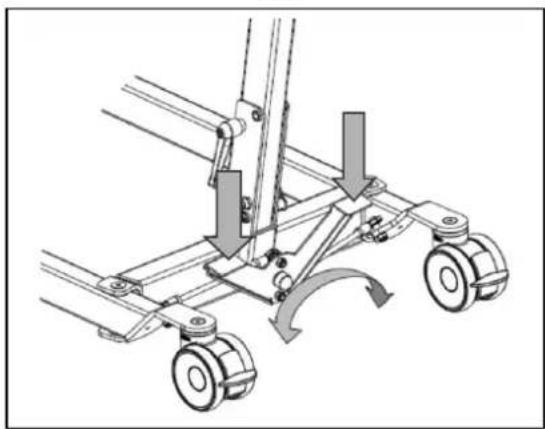

3.1.1 Změna šířky podvozku

Aby se zvedák dostal okolo invalidního vozíku či jiného sedacího nábytku, nebo aby se zvýšila stabilita zvedáku ve stojící poloze, lze zvětšit vzdálenost mezi nohami podvozku.

Postavte se za sestavený zvedák a uchopte rukojeti pro tlačení pacientského zvedáku (vlevo a vpravo vedle ovládací skříně). Nožním stisknutím pedálu v dolní části podvozku (levého či pravého) směrem dolů lze vzdálenost noh podvozku zvětšit nebo zmenšit.

3.1.2 Parkovací brzdy

Zajistěte dvě kolečka v zadní části podvozku tím, že špičkou nohy jemně zatlačíte brzdové destičky koleček dolů až na koncové dorazy. Chcete-li brzdy uvolnit, zatlačte brzdové destičky špičkou nohy znovu jemně nahoru, dokud nejsou kolečka uvolněná.

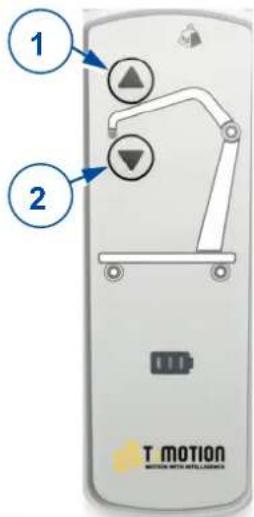

3.1.3 Zvedání a spouštění konzolového ramene

Ruční ovládání umožňuje plynulé nastavení konzolového ramene do jakéhokoli bodu.

① = Zvedání konzolového ramene
② = Spouštění konzolového ramene

Při použití funkce zvednutí až do konce dráhy zvedacího motoru zaktivuje elektronika koncový spínač (bezpečnostní funkce). Funkci zvednutí používejte pouze uprostřed rozsahu seřízení.

Umístěte ruční ovládání na horní trubku rukojetí pro přemístění pacientského zvedáku. Tato poloha je nejergonomičtější.

1 2 T MOTION MOTION WITH INTELLIGENCE

3.1.4 Tlačítko snižování

Dojde-li k poškození mechanismu ručního ovládání, je možné snížit konzolové rameno z ovládací skříňky.

Rameno se pohybuje dolů, dokud je stisknuté tlačítko (3) na panelu ovládací skříňky.

3

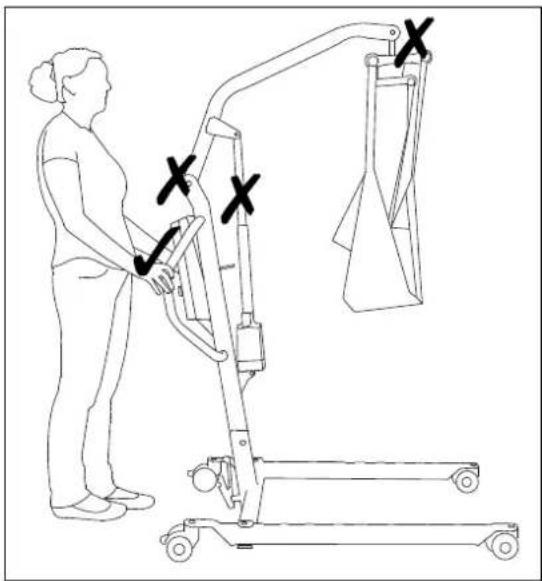

3.1.5 Přemístění pacientského zvedáku

POZOR

Riziko zranění

- Dbejte zvýšené opatrnosti při pohybu v úzkých místech (např. dveře).

1. Postavte se za pacientský zvedák a oběma rukama uchopte rukojeti (levou a pravou, vedle ovládací skříňky).
2. Ověřte, že byly uvolněny obě brzdy zadních koleček.
3. Pomalu tlačte pacientský zvedák do požadované polohy.

Není-li pacientský zvedák zatížen, doporučujeme jej táhnout pozadu. To usnadňuje objíždění překážek (rámů dveří, rohů místnosti nebo nábytku).

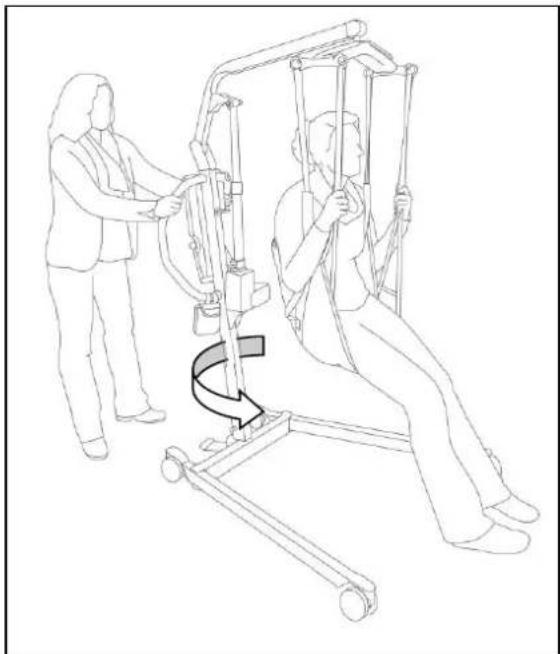

3.1.6 Otočte pacientský zvedák kolem jeho osy

POZOR

Riziko zranění

• Dbejte na to, aby v dosahu pacientského zvedáku nebyly žádné osoby ani předměty.

• Pomalu a opatrně otáčejte pacientský zvedák kolem jeho osy, aby pacient nemohl vypadnout.

• Rozevřete nohy pacientského zvedáku, aby měl větší stabilitu.

• Zaktivujte brzdy.

• Umístěte pacienta do pacientského zvedáku pomocí příslušného závěsu. (Pokyny k umístění pacienta do zvedáku viz návod k závěsu.)

• Zvedněte pacienta ze země, židle, postele atd.

• Uvolněte obě brzdy zadních koleček.

• Postavte se za pacientský zvedák a oběma rukama uchopte rukojeti (levou a pravou vedle ovládací skříňky).

• Nyní pomalu a opatrně otočte pacientský zvedák na stejném místě. Dávejte pozor, abyste se nohy pacientského zvedáku nedotkly žádných předmětů.

• Když jste otočeni v dobré poloze, můžete pacienta snížit dolů.

• Používejte pouze závěsy vhodné pro pacienty.
• Nepoužívejte poškozené závěsy.
• Nejprve si přečtěte celý návod k obsluze závěsů.
• Používejte pouze kompatibilní závěsy schválené společností Vermeiren.

Pacientský zvedák se smí používat pouze se závěsy navrženými pro pacientské zvedáky Falcon spol. Vermeiren (pro 4bodovou rozpěrnou tyč).

Pro konkrétní závěsy se musejí dodržovat podmínky vhodnosti a návod k obsluze, viz samostatný návod.

3.2.1 Upevnění k rozpěrné tyči pacientských zvedáků

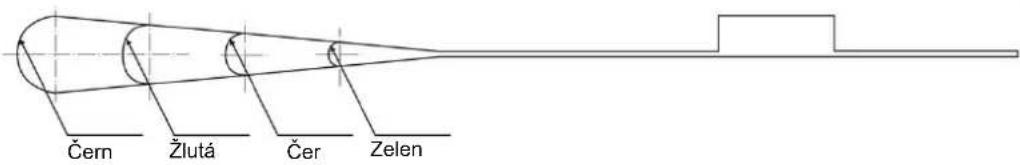

Závěsy se upevňují pomocí montážních popruhů. Tyto montážní popruhy musejí být zavěšeny na rozpěrné tyči pacientského zvedáku.

Montážní popruhy závěsů mají 4 smyčky v různých barvách.

Čern Žlutá Čer Zelen

Závěs s montážním popruhem

Háčky pro montážní popruh

Rozpěrná tyč pacientských zvedáků

Pomocí těchto smyček lze pacienta zvedat v různých polohách. Tyto polohy závisejí na výšce a hmotnosti dané osoby.

	Ramena		Nohy	Hlava(pouze komfortní závěs)
	Zelená		Zelená	Zelená
	Červená		Červená	Červená
	Žlutá		Žlutá	Žlutá
	Černá		Černá	Černá

Opěrky nohou lze na pacientský zvedák upevnit různými způsoby.

• Zkřížení opěrek nohou

Jde o nejpoužívanější způsob upevnění závěsu. Upevnění závěsu se zkřížením opěrek nohou se provádí podle níže uvedených pokynů:

1. Montážní popruh opěrky nohou provlékněte smyčkou druhé opěrky nohou.
2. Upevněte montážní popruhy opěrek nohou na rozpěrnou tyč pacientského zvedáku.

- Zkřížení pod oběma stehny

⚠ POZOR: Nebezpečí pádu – U pacienta s amputací nohou je zvýšené nebezpečí pádu, protože pacient ztrácí snadno rovnováhu.

Tuto metodu lze používat pro zvedání pacienta s amputací nohou. Upevnění závěsu se zkřížením pod oběma stehny se provádí podle níže uvedených pokynů:

1. Zkřižte upevňovací popruh opěrky nohou pod stehny.
2. Upevněte montážní popruhy opěrek nohou na rozpěrnou tyč pacientského zvedáku.

- Každá opěrka nohou odděleně na rozpěrné tyči

⚠ POZOR: Nebezpečí pádu – Tato metoda zvyšuje riziko vyklouznutí závěsu.

U pacientů s citlivými genitáliemi lze použít upevnění každé opěrky nohou odděleně na rozpěrnou tyč. Upevnění závěsu touto metody se provádí podle níže uvedených pokynů:

1. Opěrku nohou dejte okolo každé nohy zvlášť, ale bez zkřížení.
2. Upevněte montážní popruhy opěrek nohou na rozpěrnou tyč pacientského zvedáku.

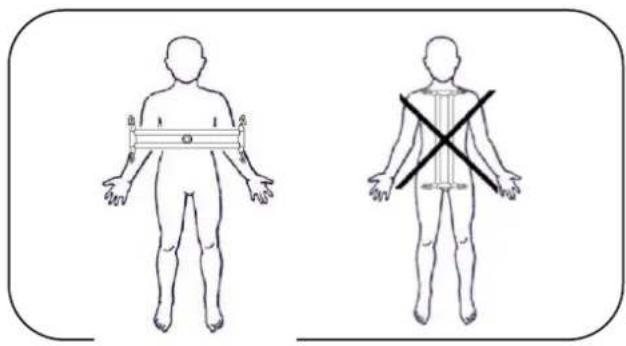

3.2.2 Poloha rozpěrné tyče

Rozpěrná tyč musí být vždy kolmo k tělu pacienta. Na obr. vlevo je dobrá metoda. Na obr. vpravo je chybný způsob.

3.3 Baterie a nabíjení

3.3.1 Nabíječka baterií

Primární napětí	100 – 240 V~ / 50/60 Hz
Ochranné prvky	Chráněno proti obrácené polarizaci, elektrickým přepětím a extrémním teplotám
Teplota okolí	0 až +40 °C
Délka napájecího kabelu	2,0 m
Skladovací teplota	-15 až +50 °C
Skladovací relativní vlhkost vzduchu	max. 95 % (nekondenzující)
Shoda	testována podle normy IEC 60601-1

3.3.2 Nabíjení baterií

Používejte pouze ovládací skříňku s dodanou nabíječkou baterií.

Doporučujeme pravidelně dobíjet baterie pro zajištění, že zvedák bude stále použitelný, a k prodloužení životnosti baterií. Ovládací skříňka upozorní na nízké nabití baterie zvukovým signálem.

První použití

Nejprve zapojte napájecí kabel konektorovou stranou do příslušného konektoru na ovládací skříňce. Zástrčková strana napájecího kabelu musí být zapojena do zásuvky. Nabíjení potrvá přibližně 24 hodin.

Dobíjení

⚠️ VAROVÁNÍ: Riziko zranění – Nepoužívejte zvedák, je-li napájecí kabel zapojen do zásuvky el. sítě.

Když se baterie vybíjí, svítí zeleně pouze levá LED dioda. Jakmile se úroveň nabití baterie velmi sníží, LED dioda se rozsvítí červeně a každé 2 sekundy se ozve pípnutí.

Baterie je plně nabitá, jakmile všechny kontrolky LED svítí plně zeleně.

Po dokončení dobíjení vždy nejprve vytáhněte zástrčku síťového kabelu ze zásuvky. Až potom odpojte zástrčku konektoru od ovládací skříňky.

Během dobíjení zvedák nepoužívejte!

Nejsou-li baterie delší dobu používány, dojde k jejich samovolnému pomalému vybíjení (hloubkovému vybíjení). Pak už je nebude možné dobíjet. Proto byste měli baterie dobíjet alespoň jednou za měsíc, i když nejsou používány.

3.4 Nouzová situace

V nouzových situacích se musí použít nouzové zastavení a funkce pro snížení v nouzové situaci.

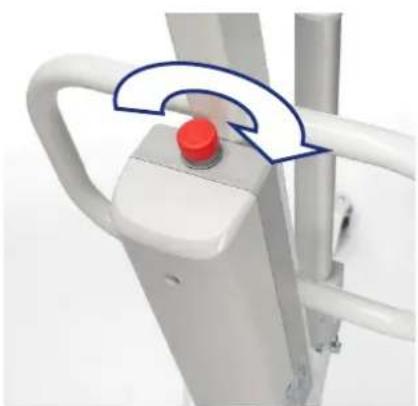

3.4.1 Nouzové zastavení zvedáku

V nouzových situacích a při montáži či demontáži lze nouzové zastavení aktivovat stisknutím červeného tlačítka na ovládací skříňce.

Stiskněte tlačítko a otočte jej ve směru šipek. Je-li tlačítko zcela stisknuto dozadu, otočte jej zpět v opačném směru, než ukazují šipky.

Nouzové zastavení se deaktivuje otočením červeného tlačítka ve směru šipek.

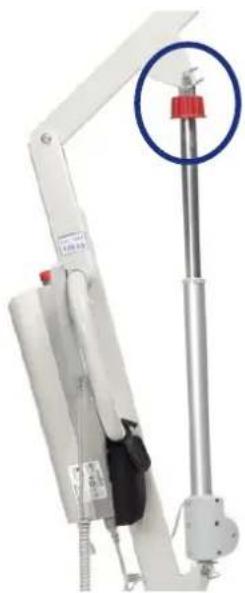

3.4.2 Nouzové snížení zvedáku

⚠️ VAROVÁNÍ: Riziko zranění – Seřizujte ruční nouzové snížení podle hmotnosti pacienta.

Nouzové spuštění při výpadku proudu nebo vybití baterií lze provést pomoci otočením červeného tlačítka na horním konci motoru.

Upozornění: ruční nouzové snížení je možné pouze v případě, že pacient sedí v pacientském zvedáku.

4 Instalace a seřízení

Pacientský zvedák je dodáván kompletně sestavený odborným prodejcem.

Pokyny v této kapitole jsou určeny pro odborné prodejce.

Chcete-li najít servisní středisko či odborného prodejce ve svém okolí, kontaktujte nejbližší pobočku společnosti Vermeiren.

⚠️ VAROVÁNÍ: Riziko nebezpečných omezení – Používejte pouze omezení uvedená v tomto návodu.

4.1 Dodávka

Balení pacientského zvedáku Vermeiren Falcon obsahuje:

• podvozek včetně 4 koleček (2 s brzdami),
• tyč včetně rukojetí pro tlačení,
• konzolové rameno a rozpěrnou tyč,
• ovládací skříňku (včetně 2 akumulátorových baterií a ručního ovládání),
• nabíječku baterií,
• motor,
• návod k obsluze.

Před použitím ověřte, je-li balení kompletní a že nejsou poškozeny součásti (např. kvůli přepravě apod.).

Poznámka: základní konfigurace se může lišit v závislosti na zemi dodávky v Evropě. Další informace vám poskytne odborný prodejce ve vaší zemi.

4.2 Montáž nebo demontáž

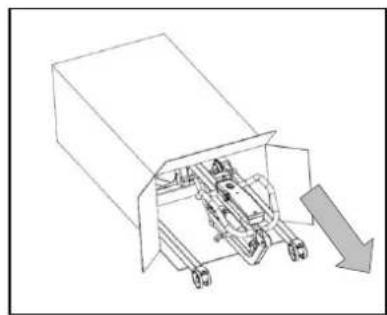

4.2.1 Vybalení výrobku

VAROVÁNÍ: Riziko zranění – Po vybalení a před další montáží vždy nejprve ověřte, že je stisknuté nouzové zastavení (červené tlačítko na ovládací skříňce).

Balení pacientského zvedáku bylo zvoleno tak, aby poskytovalo nejlepší možnou ochranu během přepravy.

1. Vyjměte všechny části pacientského zvedáku z obalu a zkontrolujte, že byly dodány všechny položky a zda jednotlivé díly nemají jakékoli viditelné vady. Existuje-li jakékoli poškození, obrat'te se na svého prodejce.

2. Před sestavením zaktivujte brzdy koleček pro zajištění, že zvedák nelze neúmyslně posunout. Špičkou nohy zatlačte brzdové destičky koleček jemně dolů až na doraz. Chcete-li brzdy uvolnit, zatlačte brzdové destičky špičkou nohy znovu jemně nahoru, dokud nejsou kolečka uvolněná.

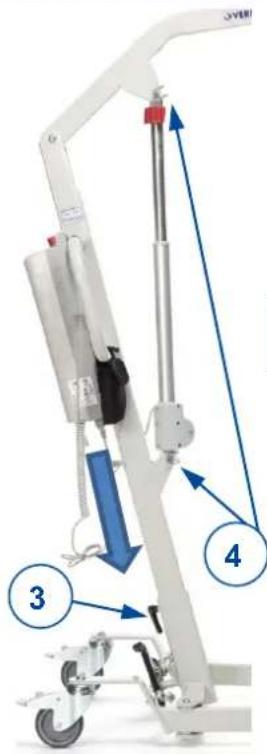

4.2.2 Sestavení

VAROVÁNÍ: Nebezpečí sevření – Během sestavení dbejte na to, aby se neskříply, nerozdrtily ani nepřeřízly žádné části těla a vodiče.

1. Zasuňte svislou tyč do spodního rámu a pevně utáhněte páčku (3).
2. Umístěte motor do jeho nástavců na svislé tyči a rameni zvedáku (4) a zajistěte jej na místě pomocí kolíků.
3. Pro první použití: Namontujte ovládací skříňku na svislou tyč utažením dvou šroubů.

3 4

CS

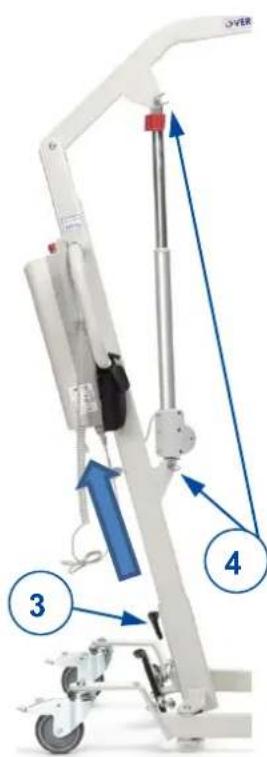

4.2.3 Demontáž

VAROVÁNÍ: Nebezpečí sevření – Při demontáži dbejte na to, aby se neskříply, nerozdrtily ani nepřeřízly žádné části těla a vodiče.
VAROVÁNÍ: Riziko zranění – Ověřte, že je zaktivováno nouzové zastavení (červené tlačitko na ovládací skřínce), aby nedošlo k nechtěným pohybům nastavení.

1. Zajistěte dvě kolečka v zadní části podvozku tím, že špičkou nohy jemně zatlačíte brzdové destičky koleček dolů až na koncové dorazy. Chcete-li brzdy uvolnit, zatlačte brzdové destičky špičkou nohy znovu jemně nahoru, dokud nejsou kolečka uvolněná.

2. Uvolněte motor z ramene kladkostroje a svislé tyče odstraněním kolíku (4).

3. Odstraňte páku (3) a vyjměte svislou tyč ze spodního rámu.

OVER 4 3

5 Údržba/servis

5.1 Interval údržby/servisu

POZOR

Riziko zranění a poškození

Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren (viz návod k údržbě).

i Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejc který zapíše každý servis.

Servisní intervaly závisejí na intenzitě a frekvenci používání. Požádejte svého prodejce o společnou dohodu na rozvrhu kontrol/údržby/servisu/oprav.

Návod k údržbě viz webové stránky společnosti Vermeiren: www.vermeiren.com.

Před každým použitím

Zkontrolujte následující body:

• Všechny díly: přítomné a nepoškozené nebo neopotřebené.
  • Všechny díly: čisté, viz odst 5.3.
  • Stav součástí rámu: žádná deformace, nestabilita, zeslabení nebo uvolněné spoje.
• Brzdy: bez viditelného poškození anebo nečistot. Odstraňte všechny nečistoty, neboť mohou zhoršit pohyb a přilnavost koleček.
• Ovládací skříňka, ruční ovládání, nabíječka baterií, příslušné kabely: žádné poškození, jako jsou roztřepené, zlomené či odkryté vodiče. Pomocí ručního ovládání ověřte, že elektrické seřízení konzolového ramene funguje správně.
  • Stav baterie: v případě potřeby nabijte baterii, viz odst. 3.3.

Přibl. každých 8 týdnů

V závislosti na frekvenci používání zkontrolujte následující:

• Mazání spojů konzolového ramene
- Stav koleček
- Existuje-li jakékoli viditelné poškození krytu ovládací skříňky, baterie, nabíječky baterií a ručního ovládání
• Jsou-li kabely vhodné k použití
- Dobijte baterii

Přibl. každých 6 měsíců nebo pro každého nového uživatele

V závislosti na frekvenci používání zkontrolujte následující:

• Čistota
• Celkový stav
• Je-li funkční nabíječka baterií
  • Kolečka se otáčejí

Je-li odpor při otáčení přiliš velký, vyčistěte kolečka. Pokud to nestačí, obrat'te se na svého prodejce.

Ročně nebo častěji

Alespoň jednou ročně nebo častěji nechte pacientský zvedák u odborného prodejce ke kontrole a provedení servisu. Minimální četnost údržby závisí na používání, a proto by měla být společně dohodnuta s vaším odborným prodejcem.

5.2 Přeprava a skladování

• Přeprava a skladování musejí probíhat v souladu s technickými údaji v odst. 7. Ověřte, že je pacientský zvedák skladován v suchu.
• Zabraňte skřípnutí nebo ostrému ohnutí kabelů.
• Odpojte pacientský zvedák ze zásuvky.
• Poskytněte dostatečný kryt či obal, který chrání pacientský zvedák před korozí a cizími tělesy. (např. slaná voda, mořský vzduch, písek, prach.)
• Všechny odebrané díly (např. nabíječku) skladujte společně na jednom místě (případně je označte), aby se při znovusestavení nesmíchaly s jinými výrobky.
• Aby se pacientský zvedák nepoškodil, zajistěte, aby na něm nebyly uloženy ani o něj opřeny žádné předmětv.

5.3 Čištění

UPOZORNĚNÍ

Riziko poškození vlhkostí

• Nikdy nepoužívejte hadici ani vysokotlaký čistič.
  • K odstranění odolněiších nečistot použiite mírný komerční detergent.
• Skvrny lze odstranit pomocí houby či měkkého kartáče.
  • Nepoužívejte tvrdé kartáče ani silné čisticí kapaliny, jako jsou rozpouštědla.

5.3.1 Plastové díly

Plastové díly pacientského zvedáku čistěte běžnými čisticími prostředky na plasty. Přečtěte si informace o daném výrobku a používejte pouze měkký kartáč či měkkou houbu.

5.3.2 Povrchová vrstva

Vysoká kvalita povrchové vrstvy zaručuje optimální ochranu proti korozi. Je-li vnější vrstva poškozena poškrábáním nebo jiným způsobem, požádejte odborného prodejce o opravu poškozeného povrchu.

Při čištění používejte pouze teplou vodu a běžné čisticí prostředky do domácnosti, měkké kartáče a hadříky. Zajistěte, aby se do hadic nedostala vlhkost.

5.3.3 Kryt elektroniky

⚠️ VAROVÁNÍ: Riziko zranění – Před údržbou musí být zaktivováno nouzové zastavení, aby nemohlo dojít k nechtěným pohybům nastavení.

Otřete ovládací skříňku, kryt motoru a prvky ručního ovládací hadříkem navlhčeným několika kapkami běžného čisticího prostředku do domácnosti. Nepoužívejte abrazivní prostředky ani lešticí nástroje s ostrými hranami, jako jsou kovové drátěnky či kartáče, protože mohou poškrábat povrch ručního ovládání a zničit jeho schopnost odpuzovat vodu.

Pravidelně kontrolujte konektory, zda nejsou zkorodované nebo poškozené, protože by to mohlo narušit funkčnost elektroniky.

Výrobce nenese žádnou odpovědnost za škody způsobené nedostatečnou údržbou.

5.4 Dezinfekce

⚠️ VAROVÁNÍ: Nebezpečné výrobky – Použití dezinfekčních prostředků je vyhrazeno pouze oprávněným pracovníkům.

Všechny díly pacientského zvedáku lze ošetřit vydrhnutím běžným dezinfekčním prostředkem. Postupujte podle pokynů k dezinfekčnímu prostředku.

Pokyny pro praní závěsů viz návod k závěsům a štítek na každém závěsu.

5.5 Kontrola

V zásadě doporučujeme jednu každoroční kontrolu a minimálně jednu před obnovením používání. Oprávněné osoby musejí provádět a dokumentovat všechny následující kontroly:

- Kontrola kabeláže (zejména zda není rozdrcená, opotrebená či naříznutá, zda nejsou vidět části izolace vnitřních vodičů nebo kovové žíly vodičů, zalomení, vyboulení, barevné změny vnějšího pláště, křehká místa a zda je bezpečně umístěná, aby nedošlo k mechanickým poškozením, jako je naříznutí či rozdrcení).

- Vizuální kontrola částí rámu (rám, zavěšení motoru, konzolové rameno, rozpěrná tyč), zda nedošlo k plastické deformaci anebo opotřebení.

• Vizuální kontrola, zda není poškozen nátěr/lak (nebezpečí koroze).

- Vizuální kontrola všech krytů, neisou-li poškozené: šrouby musejí být řádně dotažené.

- Ověření množství maziva na kovových spojích pohyblivých dílů

• Vizuální kontrola všech plastových dílů na praskliny a křehká místa

- Kontrola zbytkového vybíjecího proudu (A) podle normy VDE 0702 ovládací skříňky + přiložené nabíječky

- Kontrola izolačního odporu (MΩ) podle normy VDE 0702 ovládací skříňky + přiložené nabíječky

- Funkční zkouška konzolového ramene (mazání spojovacích dílů, rozsahu seřízení, deformace, opotřebení).

- V případě potřeby kontrola funkčnosti pohonů zvedáku (během zkušební jízdy → hlučnost, rychlost, volnoběh atd.): Změření výkonu, nejprve bez zátěže a pak se jmenovitou zátěží („SWL“), pro přezkoumání opotřebení motorů pomocí porovnání hodnot elektrického proudu s hodnotami při dodávce zvedáku.

• Zkouška funkčnosti nouzového zastavení

- Zkouška funkčnosti nouzového snížení

- Kompletnost stavu dodávky, návod k obsluze k dispozici?

Kontroly měření smějí provádět pouze kvalifikované osoby vyškolené pro práci s pacientským zvedákem, a to alespoň pod dohledem elektrotechnika, který zná měřicí přístroje a postupy. Po provedení měření a servisu může pacientský zvedák autorizovat k provozu pouze elektrotechnik.

Servis smí být v plánu údržby autorizován pouze v případě, že došlo ke kontrole minimálně všech výše uvedených aspektů.

5.6 Životnost výrobku

Průměrná životnost pacientského zvedáku je 8 let. V závislosti na frekvenci používání, skladování, údržby, servisu a čištění se životnost pacientského zvedáku prodlouží nebo zkrátí.

5.7 Znovupoužití výrobku

Před každým dalším použitím nechte pacientský zvedák dezinfikovat, zkontrolovat a provést servis podle pokynů v této kapitole.

5.8 Likvidace výrobku

Po skončení životnosti musí být pacientský zvedák zlikvidován podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání pacientského zvedáku pro usnadnění přepravy recyklovatelných součástí.

6 Řešení problémů

Tabulka 1: Řešení problémů

Problém	Příčina problému	Řešení problému
Hlučnost pohyblivých dílů (např. konzolového ramene).	Je nutné mazání.	Namažte pohyblivé díly.(Pohon nemažte!)
Pohon vydává neobvyklý zvuk.	Pohon je poškozený.	Vyměňte pohon, nebo se obraťte na odborného prodejce.
Pacientský zvedák již nezvedá.	1. Elektrický pohon je poškozený.2. Pacient má příliš velkou hmotnost (Na ručním ovládání se rozsvítí kontrolka přetížení)3. Není připojen pohon nebo ruční ovládání.4. K ovládací skříňce není připojená baterie, nebo není zapojená správně.5. Baterie je téměř vybitá.6. Je zaktivováno nouzové zastavení.	1. Vyměňte pohon.2. Použijte pacientský zvedák s vyšší maximální hmotností uživatele.3. Zkontrolujte zapojení.V případě potřeby připojte pohon či ruční ovládání.4. Ověřte, že je nainstalovaná baterie nebo je-li správně zapojená.5. Nabijte baterie nebo je vyměňte.6. Deaktivujte nouzové zastavení.
Snížení pacienta v případě nouze nefunguje.	Pro snížení pacienta je nutné zatížení minimální hmotností.	Je-li hmotnost pacienta příliš malá, mírně táhněte dolů na konzolová ramena nebo upravte rychlost snížení.
Baterii nelze nabíjet	1. Baterie nejsou správně připojeny k ovládací skříňce.2. Závada síťového kabelu.3. Jsou defektní baterie.4. Je defektní ovládací skříňka s dodanou nabíječkou.5. Je defektní nabíječka baterií	1. Ověřte, že jsou baterie připojeny k ovládací skříňce.2. Vyměňte síťový kabel.3. Vyměňte baterii.4. Vyměňte ovládací skříňku s dodanou nabíječkou.5. Vyměňte nabíječku baterií.

7 Technické údaje

1 w1 a=b 3 w3 E k3 2 w2 n1 n2 -

Směr dopředu 700 r q p C

Tabulka 2: Technické údaje

Značka	Vermeiren
Typ	Pacientský zvedák
Model	Falcon

Popis	Míra ve výkresu	Rozměry
Nejnižší poloha CAP*	l	509 mm
Nejvyšší poloha CAP*	k	1609 mm
Rozsah zvedání (rozsah výšek)	m	1100 mm
Délka nohou		1042 mm
Délka celkem		1158 mm
Minimální oddělení nohou	r	506 mm
Maximální oddělení nohou	q	970 mm
Výška nohou / výška rámu	n	149 mm112,5 mm
Celková šířka (zavřená), vnější rozměr		565 mm
Celková šířka (otevřená), kolečka dopředu	p	1026 mm
Složená délka		1236 mm
Složená výška		294 mm
Složená šířka		565 mm
Min. vzdálenost mezi zdí / CSP* (maximální dosah)	w3	36 mm
Min. vzdálenost mezi zdí / CSP* (minimální výška)	w2	263,5 mm
Min. vzdálenost mezi zdí / CSP* (maximální výška)	w1	65 mm
Kruh otáčení		1188 mm
Celková hmotnost		35 kg
Hmotnost podvozku		16,5 kg
Hmotnost ovládací skříňky + baterie		3 kg
Hmotnost horního rámu (konzolové rameno / rozpěrná tyč + motor + ovládací skříňka)		18,5 kg
Maximální zatížení		130 kg
Světlá výška		15,5 mm
Maximální dosah při 600 mm	a	557 mm
Maximální dosah od podpěry	b	557 mm
Dosah od podpěry při oddělení 700 mm	c	323 mm
Napájecí zásuvka		24V–max. 250 V~
Provozní teplota		+5 až +40 °C
Relativní vlhkost vzduchu		20 až 80 % při 30 °C, nekondenzující
Úroveň hluku		< 54 dB(A)
Ovládací skříňka		TiMOTION TC20
Baterie		Netýká se

Značka	Vermeiren
Typ	Pacientský zvedák
Model	Falcon

Popis	Míra ve výkresu	Rozměry
Ruční ovládání		TiMOTION TH10
Motor		TiMOTION TA23
Stupeň krytí ovládací skřínky		IP54
Stupeň krytí baterie		Netýká se
Stupeň krytí ručního ovládání		IP54
Stupeň krytí motoru		IP54
Třída izolace		II – typ B
Pravidelný provoz		max. 10 %, nebo 2 min. souvislého provozu/18 min. přestávky
Kapacita baterie		2,9 Ah
Nouzové zastavení		Ano
Ruční snížení v případě nouze		Ano
Elektrické snížení v případě nouze		Ne
Vyhrazujeme si právo na zavádění technických změn. Tolerance měření ± 15 mm / 1,5 kg

1 = Nejvyšší poloha, 2 = Maximální dosah, 3 = Nejnižší poloha
* CSP = Central suspension point (střední závěsný bod)
