RC-BWM01 - Vaflovač Royal Catering - Bezplatný návod k obsluze

Typ výrobku	Stroj na bublinkové vafle
Značka	Royal Catering
Model	RC-BWM01
Jmenovité napětí	230 V ~ / 50 Hz
Jmenovitý výkon	1,415 kW
Teplotní rozsah	50 °C až 300 °C
Vestavěný časovač	0 až 5 minut s akustickým signálem
Rozměry topných desek	∅195 mm
Stupeň krytí	IPX3
Rozměry (D x Š x V)	240 x 540 x 260 mm
Hmotnost	4,8 kg
Otáčení desek	180° (doleva a doprava)
Ochrana proti přehřátí	Ano, s tlačítkem Reset
Čištění	Vlhký hadřík, jemný čisticí prostředek; neponořujte
Materiál desek	Nepřilnavý povrch
Třída ochrany	I (uzemnění povinné)
Použití	Pouze do interiéru
Max. okolní teplota	40 °C
Max. relativní vlhkost	85 %
Minimální boční vzdálenost	50 cm

Často kladené otázky - RC-BWM01 Royal Catering

Jak čistit vaflovač RC-BWM01?

Odpojte a nechte zcela vychladnout. Čistěte vlhkým hadříkem a jemným čisticím prostředkem. Nikdy neponořujte spotřebič do vody a vyhýbejte se kovovým nebo abrazivním předmětům.

Jaký je výkon spotřebiče?

Jmenovitý výkon je 1,415 kW při napětí 230 V ~ / 50 Hz.

Jak nastavit teplotu?

Použijte knoflík regulace teploty k výběru hodnoty mezi 50 a 300 °C. Spotřebič automaticky udržuje nastavenou teplotu.

Vypíná časovač automaticky spotřebič?

Ne, časovač vydá akustický signál na konci nastaveného času, ale nevypíná spotřebič. Musíte to udělat ručně.

Co dělat v případě přehřátí?

Spotřebič je vybaven ochranou proti přehřátí. Pokud se aktivuje, odpojte spotřebič, nechte jej vychladnout a poté stiskněte tlačítko Reset umístěné na zadní straně krytu.

Mohu spotřebič používat venku?

Ne, tento spotřebič je určen pouze pro použití v interiéru. Nesmí být vystaven vlhkosti nebo nepříznivému počasí.

Jaká je velikost topných desek?

Topné desky mají průměr 195 mm.

Jak obracet vafle?

Spotřebič může provést otočení o 180° doleva nebo doprava, aby se těsto rovnoměrně rozprostřelo.

Jaký typ těsta použít?

Použijte těsto na bublinkové vafle. Dbejte na to, abyste desky nepřeplnili, protože těsto během pečení zvětšuje objem.

Musí být spotřebič uzemněn?

Ano, spotřebič je třídy ochrany I. Použijte uzemňovací svorku umístěnou na zadní straně krytu.

NÁVOD K OBSLUZE RC-BWM01 Royal Catering

Název výrobku	VAFLOVAČ TYPU BUBBLE
Model	RC-BWM01
Jmenovité napětí napájení [V~] / Frekvence [Hz]	230/50
Jmenovitý výkon [kW]	1,415
Teplotní rozsah [°C]	50-300
Časovač [min]	0-5
Rozměry ohřívací desky [mm]	195
Stupeň ochrany IP	IPX3
Rozměry [Šířka x Hloubka x Výška; mm]	240x540x260
Hmotnost [kg]	4,8

1. Všeobecný popis

Návod slouží jako nápověda pro bezpečné a spolehlivé používání výrobku. Výrobek je navržen a vyroben přesně podle technických údajů za použití nejnovějších technologií a komponentů a za dodržení nejvyšších jakostních norem.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI VŠECHNY POKYNY.

Pro zajištění dlouhého a spolehlivého fungování zařízení pravidelně provádějte revize a údržbu v souladu s pokyny uvedenými v tomto návodu. Technické údaje a specifikace uvedené v návodu jsou aktuální. Výrobce si vyhrazuje právo provádět změny za účelem zvýšení kvality. Vzhledem k technickému pokroku a možnosti omezení hluku bylo zařízení navrženo a vyrobeno tak, aby nebezpečí vyplývající z emise hluku bylo omezeno na nejnižší úroveň.

Vysvětlení symbolů

Výrobek splňuje požadavky příslušných bezpečnostních norem.

	Před použitím výrobku se seznamte s návodem.
	Recyklovatelný výrobek.
	UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo PAMATUJTE! popisující danou situaci.(všeobecná výstražná značka)
	VAROVÁNÍ! Nebezpečí úrazu elektrickým proudem!
	Zařízení I. třídy ochrany.
	VAROVÁNÍ! Horký povrch může způsobit popálení!
	Pouze k použití ve vnitřních prostorech.

POZOR!

Obrázky v tomto návodu jsou pouze ilustrační a v některých detailech se od skutečného vzhledu výrobku mohou lišit.

Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překladem z německého jazyka.

2. Bezpečnost používání

POZNÁMKA! Přečtěte si tento návod včetně všech bezpečnostních pokynů.

Nedodržování návodu a pokynů může vést k úrazu elektrickým proudem, požáru anebo těžkému úrazu či smrti.

Pojem „zařízení“ nebo „výrobek“ v bezpečnostních pokynech a návodu se vztahuje na VAFLOVAČ TYPU BUBBLE.

2.1. Elektrická bezpečnost

a) Daná zásuvka musí být se zástrčkou zařízení kompatibilní. Zástrčku žádným způsobem neupravujte. Originální zástrčky a příslušné zásuvky snižují nebezpečí úrazu elektrickým proudem.
b) Nedotýkejte se uzemněných předmětů jako jsou trubky, topidla, kamna a chladničky. Pokud je zařízení uzemněno, existuje zvýšené nebezpečí úrazu elektrickým proudem v následku působení deště, mokrého povrchu a práce se zařízením ve vlhkém prostředí. Proniknutí vody do zařízení zvyšuje nebezpečí jeho poškození a úrazu elektrickým proudem.
c) Zařízení se nedotýkejte mokrýma nebo vlhkýma rukama.
d) Napájecí kabel nepoužívejte na jiné účely, než na které je určen. Nikdy jej nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze síťové zásuvky. Držte jej mimo dosah tepla, oleje, ostrých hran nebo rotujících dílů. Poškozené nebo zamotané elektrické napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Pokud není možné vyhnout se práci se zařízením ve vlhkém prostředí, používejte při tom proudový chránič (RCD). Používání RCD snižuje nebezpečí úrazu elektrickým proudem.
f) Je zakázáno používat zařízení, pokud je napájecí kabel poškozený nebo má zjevné známky opotřebení. Poškozený napájecí kabel musí být vyměněn kvalifikovaným elektrikářem nebo v servisním středisku výrobce.
g) Aby nedošlo k zasažení elektrickým proudem, nesmíte kabel, zástrčku ani samotné zařízení ponořovat do vody nebo jiné tekutiny. Je zakázáno používat zařízení na mokrém povrchu.
h) POZOR – OHROŽENÍ ŽIVOTA! Během čistění nebo používání zařízení nikdy nesmí být ponořováno ve vodě nebo jiných kapalinách.
i) Zařízení nepoužívejte v prostředí s velmi vysokou vlhkostí / v přímé blízkosti nádrží s vodou!
j) Zařízení nenořte do vody. Hrozí nebezpečí úrazu elektrickým proudem!

2.2. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a mějte dobré osvětlení. Nepořádek nebo špatné osvětlení mohou vést k úrazům. Bud'te předvídaví a sledujte, co se během práce kolem vás děje. Při práci se zařízením vždy zachovávejte zdravý rozum.
b) Pokud zjistíte, že zařízení nepracuje správně, nebo je poškozeno, ihned jej vypněte a poruchu nahlaste autorizované osobě.

c) Pokud máte pochybnosti o tom, zda zařízení funguje správně, kontaktujte servis výrobce.
d) Opravy zařízení může provádět pouze servis výrobce. Opravy neprovádějte sami!
e) V případě vzniku požáru k hašení zařízení pod napětím používejte pouze práškové nebo sněhové hasicí přístroje (CO2).
f) Zařízení používejte v dobře větraných prostorách.
g) Návod k obsluze uschovejte za účelem jeho pozdějšího použití. V případě předánání zařízení třetím osobám musí být spolu se zařízením předán rovněž návod k obsluze.
h) Obalový materiál a drobné montážní prvky uchovávejte na místě nedostupném pro děti.
i) Zařízení mějte v dostatečné vzdálenosti od dětí a zvířat.
j) Pokud společně s tímto nástrojem používáte nějaké další nářadí, pak musíte dodržovat také jeho návod k použití.

Pamatujte! Při práci se zařízením chraňte děti a jiné nepovolané osoby.

2.3. Osobní bezpečnost

a) Zařízení nepoužívejte, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků, které významně snižují schopnost zařízení ovládat.
b) Zařízení není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými psychickými, smyslovými nebo duševními schopnostmi nebo osoby bez příslušných zkušeností a/nebo znalostí, ledaže jsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak zařízení obsluhovat.
c) Při práci se zařízením bud'te pozorní, říd'te se zdravým rozumem. Chvilka nepozornosti při práci může vést k vážnému úrazu.
d) Zabraňte náhodnému spuštění. Ujistěte se, že je spínač ve vypnuté poloze před připojením zařízení k napájecímu zdroji.
e) Nepřeceňujte své schopnosti. Udržujte stabilní postoj a rovnováhu po celou dobu práce. To vám umožní lépe ovládat zařízení v neočekávaných situacích.
f) Zařízení není hračka. Dohlížejte na děti, aby si nehrály se zařízením.

2.4. Bezpečné používání zařízení

a) Zařízení nepoužívejte, pokud spínač pro zapnutí a vypnutí zařízení nefunguje správně. Zařízení, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
b) Před každým seřízením, čištěním a údržbou odpojte zařízení od napájení. Toto bezpečnostní opatření snižuje nebezpečí náhodného zapnutí.
c) Nepoužívaná zařízení uchovávejte mimo dosah dětí a osob, které nejsou seznámeny se zařízením nebo návodem k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.
d) Zařízení udržujte v dobrém technickém stavu. Kontrolujte před každou prací jeho celkový stav i jednotlivé díly a ujistěte se, že je vše v dobrém stavu, a uživateli tak při práci se zařízením nehrozí žádné nebezpečí. V případě, že zjistíte poškození, nechte zařízení opravit.
e) Udržujte zařízení mimo dosah dětí.
f) Opravu a údržbu zařízení by měly provádět pouze kvalifikované osoby za výhradního použití originálních náhradních dílů. Zajistí to bezpečné používání zařízení.
g) Pro zachování navržené mechanické integrity zařízení neodstraňujte předem namontované kryty nebo neuvolňujte šrouby.
h) Při přemistování zařízení z místa skladování na místo používání berte v úvahu pracovní zásady bezpečnosti a ochrany zdraví v rámci přenášení břemena platné v zemi, ve které se zařízení používá.
i) Nepřesouvejte, nepřenášejte a neotáčejte zařízení v provozu.
j) Pravidelně čistěte zařízení, aby nedošlo k trvalému usazovaní nečistot.
k) Zařízení není hračka. Čištění a údržbu nesmí provádět děti bez dohledu dospělé osoby.
I) Nezasahujte do zařízení s cílem změnit jeho parametry nebo konstrukci.
m) Udržujte zařízení mimo zdroje ohně a tepla.
n) Nezakrývejte větrací otvory!
o) Během práce se zařízením je zakázáno dotýkat se pečící desky nebo jejího plástě, protože hrozí nebezpečí popálení. Při otevírání rozpáleného zařízení je třeba pamatovat na unikající páru.
p) Zařízení během práce emituje vysoké teploty. Je zakázáno umistovat zařízení na snadno zápalné nebo tavné povrchy a do blízkosti snadno zápalných materiálů
q) Zařízení je během provozu horké. Bud'te velmi opatrní a uchopujte jej pouze za úchyty. Před údržbou, servisem nebo přepravou nechte zařízení vychladnout.
r) Používejte kuchyňské pomůcky určené k použití s potravinami, které zařízení nepoškrábou. Je zakázáno používat ostré a kovové předměty.

POZNÁMKA! I když zařízení bylo navrženo tak, aby bylo bezpečné, tedy má vhodné bezpečnostní prvky, tak i přes použití dodatečné ochrany uživatelem při práci se zařízením nadále existuje malé riziko úrazu nebo poranění. Doporučuje se zachovat opatrnost a zdravý rozum při jeho používání.

3. Zásady používání

Zařízení je určeno k pečení bublinkových vaflí.

Odpovědnost za veškeré škody vzniklé v důsledku použití zařízení v rozporu s určením nese uživatel.

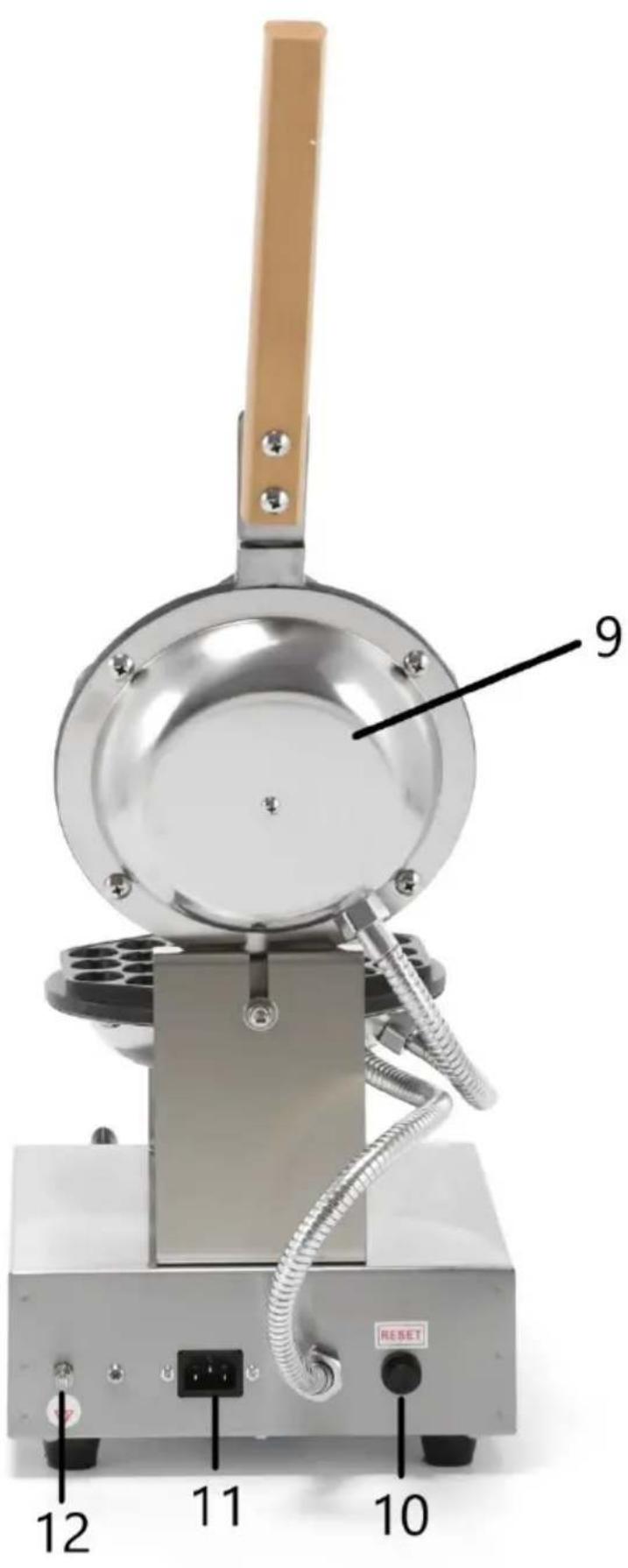

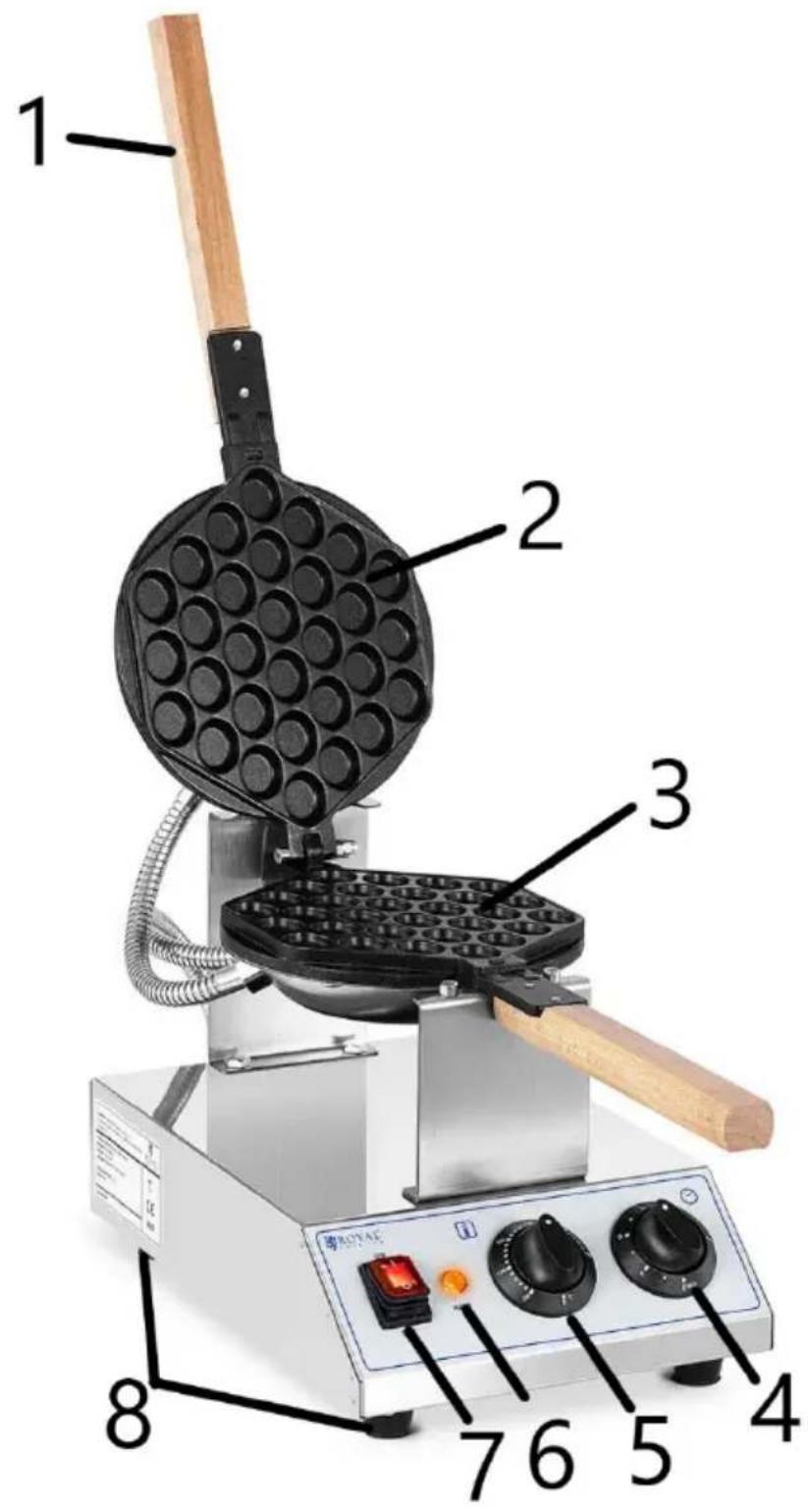

3.1. Popis zařízení

1 2 3 4 5 6 7 8 WELCOME

9 12 11 10 RESET

1. Rukojet'
2. Horní topná deska
3. Spodní topná deska
4. Knoflík nastavení času
5. Knoflík nastavení teploty
6. Kontrolka topení
7. Tlačítko On/Off
8. Nožky
9. Víko
10. Tlačítko „Reset“
11. Zásuvka
12. Zemní svorka

3.2. Příprava k práci

UMÍSTĚNÍ ZAŘÍZENÍ

Teplota okolí nesmí být vyšší než 40 °C a relativní vlhkost nesmí být vyšší než 85 %. Zařízení postavte takovým způsobem, aby byla zajištěna dobrá cirkulace vzduchu.

Vzdálenost zařízení od stěny by neměla být menší než 50 cm. Zařízení se musí nacházet daleko od jakéhokoli horkého povrchu.

Umístěte jednotku na tepelně odolný povrch!

Zařízení vždy používejte na rovnoměrném, stabilním, čistém a ohnivzdorném povrchu, mimo dosah dětí a osob s omezenými psychickými, smyslovými a duševními funkcemi. Zařízení umístěte takovým způsobem, abyste v každém okamžiku měli ničím nezatarasený přístup k elektrické zásuvce. Ujistěte se, aby hodnoty proudu, kterým je zařízení napájeno, byly shodné s údaji uvedenými na technickém štítku zařízení!

Zařízení používejte pouze ve vodorovné poloze. Netřeste zařízením.

Před prvním použitím demontujte všechny díly a umyjte je, a také umyjte celé zařízení.

3.3. Práce se zařízením

1. Uzemněte kryt zařízení (zemnicí svorka je umístěna na zadní straně krytu).
2. Zapojte napájecí kabel do zásuvky napájení, druhý konec do elektrické zásuvky.

3. Zapněte zařízení nastavením tlačítka On/Off do polohy „I“. U modelů se dvěma topnými deskami má každá z nich samostatné ovládání, tj. tlačítko On/Off, kontrolku ohřevu a knoflíky nastavení teploty a času.

4. Knoflíkem nastavení teploty nastavte požadovanou teplotu pro pečení vaflí a poté počkejte, až se zařízení zahřeje. Zařízení automaticky udržuje nastavenou teplotu. Doba zahřívání na teplotu 250 °C je za normálních podmínek přibližně 12 minut.

Poznámka: Při prvním použití mohou topná tělesa vytvářet malé množství kouře.

1. Na horké topné desky naneste jedlý olej, například silikonovým kartáčem. Poté nalijte připravenou směs těsta na vafle s tím, že v závislosti na použitých přísadách může během pečení nabývat na objemu. Použití příliš velkého množství směsi způsobí únik hmoty ze zařízení a může jej poškodit.

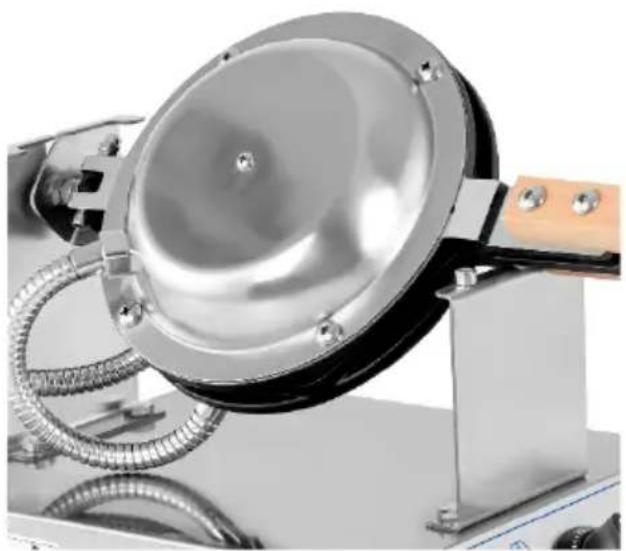

2. Při pečení vaflí několikrát otočte vaflovač, aby se těsto rovnoměrně rozložilo. Zařízení se otáčí o 180 stupňů doleva a doprava.

1. Zařízení má vestavěný časovač. Čas se nastavuje pomocí knoflíku pro nastavení času. Po ukončení odpočítávání času zařízení vydá zvukový signál. Pozor! Časovač slouží pouze jako indikace vypršení nastaveného času, nevypíná zařízení!

2. Upečené vafle vyjměte pomocí kuchyňského náčiní, které neškrábe. Při vyjímání vaflí budťe opatrní, aby nedošlo k popálení.

3. Po ukončení procesu pečení nastavte termostat na „0“, tlačítko On/Off na „0“ a poté zařízení odpojte od napájení.

Zařízení je vybaveno ochranou proti přehřátí. V případě zafungování ochrany odstraňte příčinu jejího zapnutí a poté resetujte odstraněním krytu a stisknutím tlačítka „Reset“ umístěného na zadní straně krytu zařízení.

3.4. Čištění a údržba

a) Před každým čištěním, seřizováním, výměnou příslušenství a také vždy, když zařízení nepoužíváte, vytáhněte síťovou zástrčku a nechte zařízení úplně vychladnout.
b) K čištění zařízení používejte pouze jemné čisticí prostředky, určené pro čištění povrchů přicházejících do styku s potravinami.
c) Po každém čištění je nutno všechny prvky dobře osušit, než bude zařízení opět použito.
d) Zařízení skladujte na suchém a chladném místě, chráněném proti vlhkosti a přímému slunečnímu svitu.
e) Je zakázáno zařízení polévat vodou nebo je do vody ponořovat.
f) Dávejte pozor, aby se ventilačními otvory nacházejícími se na krytu zařízení nedostala dovnitř voda.
g) Ventilační otvory čistěte pomocí štětečku a stlačeného vzduchu.
h) Pravidelně provádějte revize zařízení a kontrolujte, zda je technicky způsobilé a není poškozeno.
i) K čištění používejte měkký, vlhký hadřík.
j) K čištění nepoužívejte ostré ani kovové předměty (například drátěný kartáč nebo kovovou obracečku), protože mohou poškodit povrch materiálu, z něhož je zařízení vyrobeno.
k) Zařízení je třeba pravidelně čistit, nejlépe po každém použití.
