NÁVOD K OBSLUZE Bolero Flux DM 906500 CECOTEC

Bezpečnostní pokyny 37

ÍNDICE

1. Díly a součásti 120
2. Před použitím 120
3. Instalace 120
4. Provoz 122
5. Čištění a údržba 122
6. Řešení problémů 124
7. Technické specifikace 125
8. Recyklace elektrických a elektronických
   zařízení 128
9. Záruka a technický servis 128
10. Copyright 128

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.

Pokud je sítový kabel poškozen, musí jej vyměnit výrobce, jeho poprodejní servis nebo podobně kvalifikovaný personál, aby se předešlo nebezpečí.

Musí umožňovat odpojení zařízení od zdroje napájení po instalaci.

Je nezbytné zajistit dostatečné větrání místnosti, pokud je odtahová digestoř používána současně s plynovými spotřebiči nebo spotřebiči na jiná paliva.

Hrozí nebezpečí požáru, pokud se čištění neprovádí podle pokynů.

Neprovádějte flambování pod odtahovou digestoří.

POZOR: Přístupné části se mohou zahřát, když se používají s varnými spotřebiči.

Vzduch se nesmí odvádět do potrubí používaného k odvádění výparů ze spotřebičů spalujících plyn nebo jiná paliva.

Minimální vzdálenost mezi opěrnou plochou varných nádob na varné desce a nejnižší částí odtahového digestoře, pokud

je digestoř umístěna nad plynovým spotřebičem, musí být nejméně 65 cm. Pokud je v návodu k instalaci plynové varné desky uvedena větší vzdálenost, je třeba ji zohlednit. Vzdálenost 65 cm lze zredukovat pro:

I. Nehořlavé části odtahových digestoří.

II. Části provozované pod bezpečným extra nízkým napětím (za předpokladu, že tyto části neumožňují přístup k aktivním částem, pokud jsou deformované).

Musí být dodrženy normy pro vypouštění do ovzduší.

Odtahová digestoř je určena pouze k instalaci nad varnou desku se čtyřmi horáky.

Co byste nikdy neměli dělat:

I. Nepokoušejte se používat odtahovou digestoř bez tukového filtru nebo pokud je filtr nadměrně znečištěný nebo mastný!

II. Neinstalujte digestoř nad sporák s vysoko posazeným grilem.

III. Nenechávejte pánve během používání bez dozoru, protože přehřáté tuky nebo oleje se mohou vznítit.

Hromadění mastnoty na digestoři může způsobit nebezpečí požáru. Provádějte čištění spotřebiče podle pokynů uvedených v tomto návodu.

Dbejte zvýšené opatrnosti při čištění spotřebiče. Riziko popálení a/nebo pořezání. Doporučujeme používat rukavice.

Nikdy nenechávejte pod odtahovou digestoří otevřený oheň.

Pokud je odtahová digestoř poškozena, nepokoušejte se jí používat.

Když jsou odtahová digestoř a jiné spotřebiče, s elektrickou energií rozdílnou než elektrickou, v provozu současně, nesmí podtlak v místnosti překročit 4 Pa (4 x 10-5 bar).

Důležité! Vždy odpojte elektrické napájení během instalace a údržby.

Odtahová digestoř musí být nainstalována v souladu s

návodem k instalaci a při dodržení všech opatření.

Veškeré instalační práce musí provádět odborně způsobilá osoba nebo kvalifikovaný elektrikář.

Zlikvidujte pečlivě obalový materiál. Děti jsou vůči němu zranitelné.

Dávejte pozor na ostré hrany ve vnitřním prostoru odtahové digestoře, zejména při instalaci a čištění.

Ujistěte se, že potrubí nemá ohyby ostřejší než 90 stupňů, protože to snižuje účinnost odtahové digestoře.

Varování: Nebudou-li šrouby nebo upevňovací zařízení instalovány v souladu s těmito pokyny, může dojít k úrazu elektrickým proudem.

Varování: Před přístupem k elektrickým svorkám je nutné odpojit všechny napájecí obvody.

Je nezbytné zajistit dostatečné větrání místnosti, pokud je odtahová digestoř používána současně s plynovými spotřebiči nebo spotřebiči na jiná paliva.

Pozor: Spotřebič a jeho přístupné části se mohou během provozu zahřát. Dávejte pozor, abyste se nedotkli přístupných částí. Děti mladší 8 let by se měly držet dál, pokud nejsou pod stálým dohledem.

Musí splňovat platné místní předpisy pro vypouštění do ovzduší.

Z bezpečnostních důvodů používejte pouze dodané upevňovací nebo montážní šrouby (v závislosti na modelu) nebo šrouby stejné velikosti, jaké jsou doporučeny v tomto návodu k použití.

Nepoužívejte parní čistič.

NIKDY se nepokoušejte hasit oheň vodou, nýbrž vypněte spotřebič a poté plamen zakryjte, např. poklicí nebo protipožární dekou.

Nikdy nepoužívejte prodlužovací kabely, vícenásobné

zásuvky nebo externí prvky pro připojení časovače.

Pokud je napájecí kabel poškozen, musí být vyměněn odborným servisem společnosti Cecotec nebo podobným kvalifikovaným personálem, aby se předešlo nebezpečí.

Nesmíte spotřebič uvést do provozu, pokud napájecí kabel je porušen, poškozen, znehodnocen nebo přeříznut.

Pokud spotřebič přestane fungovat nebo funguje nestandardně, odpojte jej od elektrické sítě a kontaktujte Technickou podporu společnosti Cecotec.

Společnost Cecotec odmítá jakoukoli odpovědnost za škody nebo zranění způsobené nedodržením pokynů k instalaci a/nebo provozu uvedených v tomto návodu k použití.

1. PIEZAS Y COMPONENTES

Fig. 1

Botones

1. Tlačítko vypnutí
2. Tlačítko „Eco“ (nízká rychlost)
3. Tlačítko „II“ (střední rychlost)
4. Tlačítko „III“ (vysoká rychlost)
5. Tlačítko světlo

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice

• Odtahová digestoř
• Montážní sada (v závislosti na modelu)
• Návod k použití

3. INSTALACE

• Před instalací odtahové digestoře se ujistěte, že je prostor čistý, aby se zabránilo nasávání zbytků prachu.
• Upozorňujeme, že odtahová digestoř nesmí sdílet stejnou ventilační trubku s jinými spotřebiči na plyn nebo jiná paliva.
• Pro usnadnění odtahu vzduchu by mělo mít ventilační potrubí zakřivení ≥120° a mělo by být připojeno k vnější stěně.

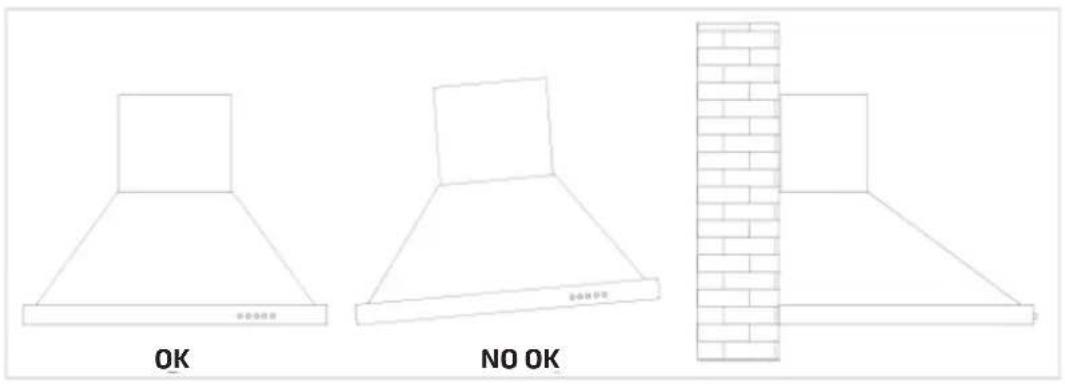

• Po instalaci se ujistěte, že je odtahová digestoř v rovině, aby nedocházelo k usazování mastnoty na její okraji (Obr. 2).

ČEŠTINA

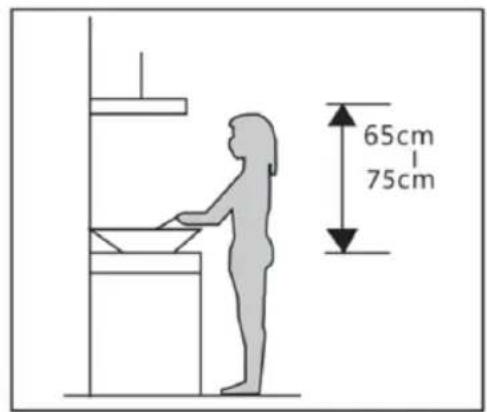

• Odtahová digestoř by měla být umístěna ve vzdálenosti 65-75 cm nad varnou plochou, aby se dosáhlo co neilepšího účinku (Obr. 3).

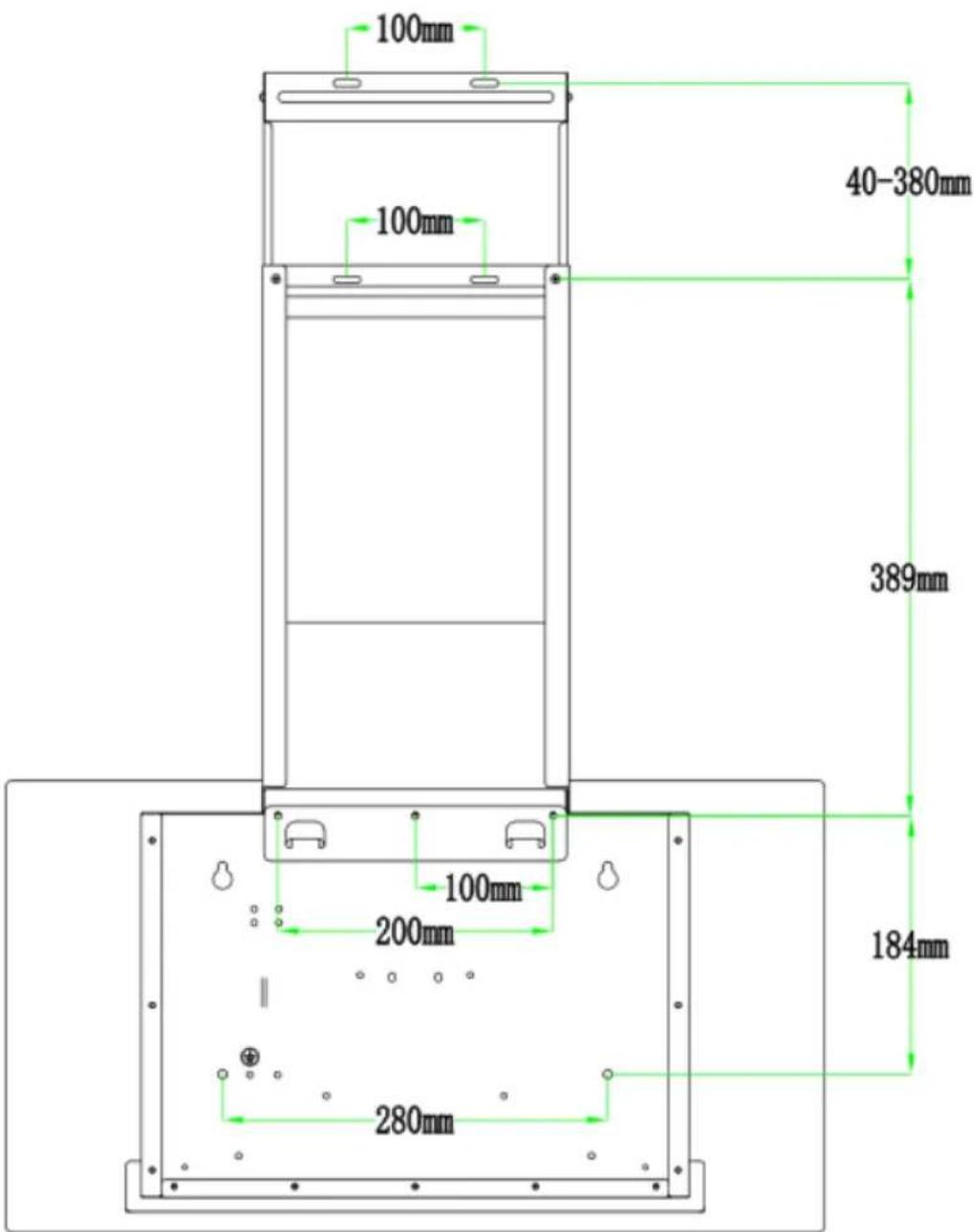

• Rozměry pro instalaci odtahové digestoře model „02889 Bolero Flux DM 603500 Glass Black B“ jsou uvedeny na obrázku 4.
• Rozměry pro instalaci odtahové digestoře model „02927 Bolero Flux DM 906500 Glass Black A“ isou uvedeny na obrázku 5.

Šířka digestoře je následující:

02889 Bolero Flux DM 603500 Glass Black B > 60 cm

02927 Bolero Flux DM 906500 Glass Black A > 90 cm

- Na obrázku 6 jsou znázorněny objímky a háčky pro instalaci.

Legenda k obrázku 6:

1.- Vnitřní držák komínu
2.- Vněiší držák komínu
3.- Nástěnný háček

1. Nainstalujte nástěnný háček na vhodné místo po určení instalační výšky a udržujte jej v jedné rovině. Použijte šrouby k jeho upevnění na stěnu. Obr. 7

Šrouby použité pro držák komínu jsou ST4*40 mm s hvězdicovou drážkou.

Legenda k Obrázku 6:

1.- Vnitřní držák komínu.

2.- Nástěnný háček.

1. Připevněte vnější držák na komín a ujistěte se, že vnitřní část komína lze přizpůsobit instalační výšce, stejně jako ohebné připojovací potrubí. Poté nainstalujte ohebné připojovací potrubí na komín odtahové digestoře a umístěte digestoř na držák. Obr. 8

Legenda k Obrázku 8:

1.- Ohebné připojovací potrubí.

2.- Vnitřní komín.

3.- Vněiší držák komínu.

4.- Vněiší komín.

1. Nasadte odtahovou digestoř na háček na stěně. Obr. 9

2. Připevněte vnitřní a vnější stranu komína ke držákům pomocí dvou šroubů (ST4*8 mm). Kryt zajistěte bezpečnostními šrouby (ST4*30 mm). Obr. 10

3. Připojte kabel do zásuvky.

Černý vodič (nebo hnědý vodič v závislosti na modelu) > fázový

Modrý vodič > neutrální

Zeleno-žlutý vodič > uzemňovací

ČEŠTINA

Je nutné připojit fázový a neutrální vodič k elektrické síti 220-240 V\~/ 50 Hz. Odtahová digestoř musí být připojena k uzemněné instalaci.

Poznámka: V zadním krytu jsou dva ventilační bezpečnostní otvory.

4. PROVOZ

Ovládání rychlosti digestoře pomocí tlačítek:

1. Stiskněte tlačítko vypnutí a motor se zastaví.
2. Stiskněte tlačítko „Eco“, digestor vydá zvukový signál a motor začne pracovat při nízké rychlosti.
3. Stiskněte tlačítko s ikonou „II“, digestoř vydá zvukový signál a motor začne pracovat při střední rychlosti.
4. Stiskněte tlačítko s ikonou „III“, digestor vydá zvukový signál a motor začne pracovat při vysoké rychlosti.
5. Stiskněte tlačítko světlo pro jeho zapnutí. Znovu ho stiskněte a světlo zhasne.

POZNÁMKA: Digestoře jsou vybaveny systémem ochrany proti přehřátí, který zabraňuje případným nehodám, když teplota motoru překročí hraniční provozní hodnotu.

5. ČIŠTĚNÍ A ÚDRŽBA

Odpojte vždy elektrické napájení, než začnete provádět čištění nebo údržbu digestoře. Upozorňujeme, že četnost čištění a údržby digestoře závisí na typu a intenzitě jeho používání.

1. Aby se zabránilo poškození vnějšího povrchu odtahové digestoře v průběhu času, doporučuje se ji čistit horkou vodou a nekorozivním čisticím prostředkem každé dva měsíce.
2. Nepoužívejte abrazivní čisticí prostředky. V opačném případě může dojít k poškození povrchu digestoře.
3. Uchovávejte motor a ostatní díly mimo dosah vody, protože voda může spotřebič poškodit.

Čištění tukových filtrů

Nepoužívejte korozivní čisticí prostředky k čištění mastnoty z hliníkových filtrů. Pravidelné čištění hliníkových filtrů prodlouží životnost spotřebiče a přispěje k jeho správnému provozu. Postupujte podle následujících pokynů:

- Způsob čištění1: Ponořte hliníkové filtry do horké vody (40-50 °C), přidejte čisticí prostředek

ČEŠTINA

a nechte je namočené 2 až 3 minuty. Chraňte se rukavicemi a filtry čistěte kartáčkem nebo jemnou houbou. Netlačte příliš na ne, protože filtry jsou velmi jemné a mohou se snadno poškodit.

- Způsob čištění 2: Pokud si přejete, filtry můžete mýt také v myčce nádobí při teplotě nastavené na přibližně 60 °C.

Poznámka: Pro vyjmutí filtru zatlačte na výstupky, jak je znázorněno na Obrázku 11, a vytáhněte jej.

Uhlíkový filtr

Tento typ filtru obsahuje aktivní uhlí a zajištuje čištění vzduchu a pohlcování pachů z vaření. Aktivní uhlí se po určité době zanese, čímž se sníží absorpční kapacita filtru. Uhlíkový filtr nelze mýt ani nijak čistit, po skončení jeho životnosti jej musíte vyměnit za nový.

• Doporučuje se pravidelně kontrolovat stav uhlíkových filtrů, alespoň dvakrát až třikrát ročně. Jejich výměna závisí na způsobu používání odtahové digestoře a také na každodenním trvání provozu.
• V případě velmi častého smažení zkraťte časový interval pro kontrolu a/nebo výměnu uhlíkových filtrů.

Instalace uhlíkových filtrů

1. Odstraňte ochranné kovové filtry.
2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Vložte a otočte filtry tak, aby byly pevně usazeny.
3. Pro výměnu uhlíkového filtru postupujte v opačném pořadí.
4. Uhlíkový filtr nesmí být vystaven teplu.

Obr. 12:

A: Zavřít

B: Otevřít

C: Otevřít

D: Zavřít

Rozměry uhlíkového filtru:

Model 02889 > φ106*26 mm

Model 02927 > φ176*35 mm

Výměna žárovky/lampy

Důležité:

- Výměnu žárovky/lampy musí provést Technická podpora společnosti Cecotec nebo akreditovaný kvalifikovaný technik.

- Odpojte vždy napájecí zdroj, než začnete se spotřebičem provádět jakoukoli operaci. Při

ČEŠTINA

manipulaci s žárovkou/lampou se ujistěte, že zcela vychladla před tím, než se jí dotknete přímo rukama.

- Při manipulaci s žárovkami je uchopte pomocí hadříku nebo rukavic, abyste zabránili kontaktu potu s žárovkou, protože to může zkrátit její životnost.

Poznámka:

• Před výměnou žárovek/lampy se ujistěte, že je spotřebič vypnutý a odpojený od sítě.
• Chraňte se před nebezpečím při výměně žárovek/lampy, např. použitím rukavic.

6. ŘEŠENÍ PROBLÉMŮ

Problém Příčina Řešení
Světlo svítí, ale motor nefunguje	Digestoř je ucpaná Odstraňte nečistoty, které blokují digestoř
	Kondenzátor je poškozen Vyměňte kondenzátor
	Motor je zaseknutý nebo je poškozené ložisko	Vyměňte motor
	Motor je spálený nebo nepříjemně zapáchá	Vyměňte motor
Nefunguje světlo ani motor	Kromě výše uvedeného zkontrolujte následující:
	Žárovka se přepálila Vyměňte žárovku
	Napájecí kabel se uvolnil Připojte kabely podle schématu zapojení
Z hliníkových filtrů odkapává mastnota	Filtry jsou velmi znečištěné Okamžitě vyčistěte nebo vyměňte hliníkové filtry

ČEŠTINA

Digestoř vibruje Ventilátor	je poškozený, cožzpůsobuje vibrace digestoře při odtahu vzduchu	Vyměňte ventilátor
	Motor není bezpečně upevněn Motor řádně upevněte
	Odtahová digestoř není řádně upevněna	Digestoř řádně připevněte
Digestoř neodtahuje dostatečně	Vzdálenost mezi odtahovou digestoří a varnou plochou je příliš velká	Upravte vzdálenost
	V místnosti je přílišné větrání v důsledku otevřených dveří nebo oken	Přemístěte digestoř a znovu ji nainstalujte
Digestoř je nakloněná Upevňovací šrouby nejsou řádně dotaženy		Digestoř opět nastavte do vodorovné polohy a utáhněte šrouby
		Plastové hmoždinky nejsou správně dotažené

Pokud žádná z těchto situací neodpovídá vašemu problému, nepokoušejte se zařízení sami rozebírat nebo opravovat. Opravy prováděné nezkušenými osobami mohou vést ke zranění nebo vážným poruchám v provozu. Obratte se na Technickou podporu společnosti Cecotec. Opravu musí provést autorizovaný technik a musí být použity pouze originální náhradní díly.

Vlastní údržba nebo neoprávněná údržba má vliv na bezpečné používání výrobku a na uplatnění záručních podmínek.

7. TECHNICKÉ SPECIFIKACE

Veškeré technické informace jsou k dispozici na veřejných internetových stránkách Evropského registru výrobků s energetickým označením (EPREL):

eprel.ec.europa.eu/screen/home

Nařízení (EU) 65/2014

Směrnice 2010/30/EU

ČEŠTINA

Referenční číslo výrobku: 02889

Název výrobku: Bolero Flux DM 603500 Glass Black B

Nominální napětí: 220-240 V

Nominální frekvence: 50 Hz

Celkový výkon: 68 W

Motor: 65 W

Žárovka: 2 x 1.5 W

Průtok vzduchu: 350 m³/h

Typ žárovky: Obdélníkové LED světlo

Rozměry žárovky: 75x32 mm

Kód ILCOS D: DBL-1.5-2-75/32

	Symbol Hodnota Jednotka
Identifikace modelu		02889
Roční spotřeba energie AEC	digestoř	28 kWh/a
Faktor přírůstku času	f1,6
Dynamická účinnost kapalin	FDE_digestoř	12,2
Třída energetické účinnosti	EEI_digestoř	68
Průtok vzduchu měřený v bodě nejvyšší účinnosti Q	BEP	93,2 m	^3/h
Tlak vzduchu měřený v bodě nejvyšší účinnosti P	BEP	172 Pa
Maximální průtok vzduchu Q	máx	299,3 m	^3/h
Elektrický výkon měřený v bodě nejvyšší účinnosti W	BEP	48,6 W
Nominální výkon systému osvětlení W	L	2*1,5 W
Měření osvětlenosti systému osvětlení na varné ploše	E_střední	97	lux
Spotřeba energie v pohotovostním režimu	P_S	0	W
Spotřeba energie v režimu vypnutí	P_o	0	W
Hladina hluku (Nejvyšší nastavení)	L_WA	58 dB
Hladina hluku (Nejnižší nastavení)	L_WA	52	dB

Tento výrobek obsahuje energeticky účinný světelný zdroj B

ČEŠTINA

Spotřeba energie ve režimu „vypnutí“ je 0 W podle normy EN 50564:2011 a evropských předpisů 1275/2008/ES a 801/2013/ES. Za tímto účelem je spotřebič připojen k elektrické síti, aniž by vykonávalo jakoukoli funkci. Přepínač/ovladač spotřebiče byl nastaven do polohy „vypnutí“.

Referenční číslo výrobku: 02927

Název výrobku: Bolero Flux DM 906500 Glass Black A

Nominální napětí: 220-240 V

Nominální frekvence: 50 Hz

Celkový výkon: 168 W

Motor: 165 W

Žárovka: 2 x 1,5 W

Průtok vzduchu: 650 m3/h

Typ žárovky: Obdélníkové LED světlo

Rozměry žárovky: 75x32 mm

Kód ILCOS D: DBL-1.5-2-75/32

	Symbol Hodnota Jednotka
Identifikace modelu		02927
Roční spotřeba energie AEC	digestoř	41,8 kWh/a
Faktor přírůstku času	f 1,0
Dynamická účinnost kapalin	FDE_digestoř	27,3
Třída energetické účinnosti	EEI_digestoř	54,6
Průtok vzduchu měřený v bodě nejvyšší účinnosti Q	BEP	293 m	^3/h
Tlak vzduchu měřený v bodě nejvyšší účinnosti P	BEP	364 Pa
Maximální průtok vzduchu Q	máx	594,2 m	^3/h
Elektrický výkon měřený v bodě nejvyšší účinnosti W	BEP	108,4 W
Nominální výkon systému osvětlení	W_L	2*1,5	W
Měření osvětlenosti systému osvětlení na varné ploše	E_střední	72	lux
Spotřeba energie v pohotovostním režimu	P_S	0	W
Spotřeba energie v režimu vypnutí	P_o	0	W

ČEŠTINA

Hladina hluku (Nejvyšší nastavení) L	WA	67 dB
Hladina hluku (Nejnižší nastavení) L	WA	61 dB

Tento výrobek obsahuje energeticky účinný světelný zdroj B.

Spotřeba energie ve režimu „vypnutí” je 0 W podle normy EN 50564:2011 a evropských předpisů 1275/2008/ES a 801/2013/ES. Za tímto účelem je spotřebič připojen k elektrické síti, aniž by vykonávalo jakoukoli funkci. Přepínač/ovladač spotřebiče byl nastaven do polohy „vypnutí”.

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

Vyrobeno v Číně | Navrženo ve Španělsku

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli články/baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli

obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obraťte se na Oficiální technickou asistenční službu společnosti Cecotec na čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, prénášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

12345

Fig./Img./Abb./Afb./Rys./Obr.1

OK NO OK

Fig./Img./Abb./Afb./Rys./Obr.2

65cm 75cm

Fig./Img./Abb./Afb./Rys./Obr.3
