NÁVOD K OBSLUZE Flux CM 603500 CECOTEC

Bezpečnostní pokyny 42

ÍNDICE

1. Díly a součásti	111
2. Pred použitím	111
3. Instalace	112
4. Provoz	113
5. Čistění a údrážba	114
6. Rešení problérmů	115
7. Technické specifikace	117
8. Recyclace elektrických a elektronických zařízení	117
9. Zámuka a technický servis	118
10. Copyright 118

Před použitím přístroje si pozorně přečtěte následující bezpečnostní pokyny. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

- Co byste nikdy neměli dělat:

- Nepokoušejte se používat odtahovou digestoř bez tukového filtru nebo pokud je filtr nadměrně znečištěný nebo mastný!

- Digestoř neinstalujte nad sporák s vysoko posazeným grilem.

- Nenechávejte pánve během používání bez dozoru, protože přehřáté tuky nebo oleje se mohou vznítit.

- Hromadění tuku v digestoři může způsobit nebezpečí požáru. Spotřebič čistěte podle pokynů uvedených v tomto návodu.

- Při čištění spotřebiče dbejte zvýšené opatrnosti. Riziko popálení a/nebo pořezání. Doporučujeme používat rukavice.

- Nikdy nenechávejte pod odtahovou digestoří otevřený oheň.

- Pokud je odtahová digestoř poškozena, nepokoušejte se jí používat.

- Neprovádějte flambování pod odtahovou digestoří.

- POZOR: Díly se mohou zahřát při použití s varnými spotřebiči.

- Minimální vzdálenost mezi nosnou plochou nádobí na varné desce a nejnižší částí odtahové digestoře musí být 65-75 cm. (Pokud je odtahová digestoř umístněná nad plynovým spotřebičem, musí být tato vzdálenost nejméně 65 cm).

- Odtahová digestoř není určena k instalaci nad varnou desku s více než 4 varnými zónami.

- Když odtahová digestoř a další spotřebiče napájeny jinou, než elektrickou energií jsou současně, negativní tlak v prostředí nesmí překročit 4 Pa (4 x 10–5 bar).

- Vzduch se nesmí odvádět do potrubí používaného k odvádění výparů ze spotřebičů spalujících plyn nebo jiná

paliva. Odtahové digestoře a jiné odsavače par z kuchyně mohou negativně ovlivnit bezpečný provoz spotřebičů spalujících plyn nebo jiná paliva (včetně spotřebičů v jiných místnostech) v důsledku zpětného proudění zplodin. Tyto plyny mohou způsobit intoxikaci oxidem uhelnatým. Po instalaci odtahové digestoře nebo jiného odsavače par z kuchyně, musí být provoz otevřených plynových spotřebičů zkontrolován kompetentní osobou, aby se zajistilo, že nedochází ke zpětnému proudění zplodin.

- Důležité! Při instalaci a údržbě vždy odpojte napájení.

- Odtahová digestoř musí být nainstalována v souladu s návodem k instalaci a při dodržení všech opatření.

- Veškeré instalační práce musí provádět odborně způsobilá osoba nebo kvalifikovaný elektrikář.

- Obalový materiál pečlivě zlikvidujte. Děti jsou vůči ní zranitelné.

- Dávejte pozor na ostré hrany ve vnitřním prostoru odtahové digestoře, zejména při instalaci a čištění.

- Ujistěte se, že potrubí nemá ohyby ostřejší než 90 stupňů, protože to snižuje účinnost odtahové digestoře.

- Varování: Nebudou-li vruty nebo upevňovací zařízení instalovány v souladu s těmito pokyny, může dojít k ohrožení elektrickým proudem.

- Varování: Před přístupem ke kontaktům musí být odpojeny všechny napájecí obvody.

- Pokud je nominální napětí osvětlení nižší než nominální napětí digestoře, nominální napětí osvětlení musí být rovněž vyznačeno na objímce lampy nebo v její blízkosti.

- Při vaření na plynovém sporáku vždy pokládejte na hrnce a pánve poklice.

- V režimu odtahu je vzduch v místnosti odváděn odtahovou digestoří. Dbejte na to, aby byla dodržována odpovídající

opatření pro větrání. Odtahová digestoř odstraňuje z místnosti pachy, ale ne páru.

• Je nezbytné zajistit dostatečné větrání místnosti, pokud je odtahová digestoř používána současně s plynovými spotřebiči nebo spotřebiči na jiná paliva.
• Odtahová digestoř je určena pouze pro domácí použití. Neměla by se používat pro komerční nebo průmyslové účely.
• Tento výrobek není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jim osoba odpovědná za jejich bezpečnost neposkytla dohled nebo pokyny týkající se používání spotřebiče.
• Děti by měly být pod dohledem, aby si s produktem nehrály.
• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Nedovolte, aby si děti hrály s výrobkem. Čištění a údržbu nesmí provádět děti bez dozoru.
• Pozor: Spotřebič a jeho přístupné části se mohou během používání zahřát. Dávejte pozor, abyste se nedotkli přístupných částí. Děti mladší než 8 let by se měly držet dále, pokud nejsou pod neustálým dohledem.
• Pokud se čištění neprovádí podle pokynů, hrozí nebezpečí požáru.
• Je třeba dodržovat místní předpisy pro vypouštění do ovzduší.
• Spotřebič pravidelně čistěte podle postupu popsaného v kapitole ÚDRŽBA.
• Z bezpečnostních důvodů používejte pouze dodané

upevňovací nebo montážní vruty (v závislosti na modelu) nebo vruty stejné velikosti, jaké jsou doporučeny v tomto návodu k použití.

• Pro bližší informace o způsobu a četnosti čištění nahlédněte do části návodu k použití věnované čištění a údržbě.
• Informace o tom, jak spotřebič připevnit k jeho držáku, naleznete v instalačních postupech v části tohoto návodu.
• Čištění a údržbu výrobku nesmí provádět děti bez dozoru.
• Nepoužívejte parní čisticí přístroj.
• NIKDY se nepokoušejte hasit oheň vodou, nýbrž vypněte spotřebič a poté plamen zakryjte, např. protipožární dekou nebo protipožární přikrývkou.
• Elektrickou instalaci musí provádět kvalifikovaný technik a musí být v souladu s platnými normami a předpisy.
• Digestoř připojte pouze k řádně uzemněné elektrické zásuvce.
• Nikdy nepoužívejte prodlužovací kabely, vícenásobné zásuvky nebo externí prvky pro připojení časovače.
• Pokud je elektrické připojení provedeno pomocí zástrčky, musí být zástrčka přístupná.
• Pokud je spotřebič připojen přímo k elektrické síti, musí být k dispozici zařízení, které umožňuje odpojení digestoře od elektrické sítě na všech pólech.
• Zkontrolujte, zda síťové napětí a frekvence odpovídají napětí a frekvenci uvedeným na typovém štítku spotřebiče.
• Pravidelně kontrolujte napájecí kabel, zda není viditelně poškozen. Pokud je napájecí kabel poškozen, musí být vyměněn odborným servisem Cecotec nebo podobným kvalifikovaným personálem, aby nedošlo k nebezpečí.
• Spotřebič nesmí být provozován, pokud je napájecí kabel porušen, poškozen, nebo přeříznut.
• Pokud spotřebič přestane fungovat nebo funguje

nestandardně, odpojte jej od elektrické sítě a kontaktujte technickou podporu společnosti Cecotec.

- Společnost Cecotec odmítá jakoukoli odpovědnost za škody nebo zranění způsobené nedodržením pokynů k instalaci a/nebo provozu uvedených v tomto návodu k použití.

ESPAÑOL

1. PIEZAS Y COMPONENTES

Fig. 1

1. Tělo odtahové digestoře
2. Výstup odtahového potrubí
3. Tlačitkové ovládání
4. Tukový filtr

Tlačítka. Obr. 2

1. Tlačitko vypnutí
2. Tlačitko "Eco"
3. Tlačitko "II" (střední rychlost)
4. Tlačitko "III" (vysoká rychlost)
5. Tlačítko osvětlení

Poznámka

Grafika v této příručce je schematickým znázorněním a nemusi přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte zařízení z krabice a odstraňte veškerý obalový materiál. Původní krabici a další obaly můžete uschovat na bezpečném místě, aby nedošlo k poškození zařízení, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat původní obal. ujistěte se, že všechny položky správně recyklujete.
• Zkontrolujte, zda jsou všechny dily a komponenty součástí dodávky a v dobrém stavu. Pokud některá chybí nebo není v dobrém stavu, okamžitě kontaktujte oficiální servisní službu Cecotec.

Obsah krabice

Odtahová digestoř

• Montážní sada (v závislosti na modelu)
• Návod k použití

ČEŠTINA ČEŠTINA

3. INSTALACE

• Před instalací odtahové digestoře se ujistěte. Že je prostor čistý, aby se zabránilo nasávání prachu nebo nečistot.
  Upozorňujeme, že odtahová digestoř nesmí sdilet stejnou ventilační trubku s jinými spotřebiči na plyn nebo jiná paliva.
• Pro usnadnění odtahu vzduchu by mělo mít odtahové potrubí zakřivení ≥120° a mělo by být připojeno k vnější stěně. rovnoběžně s výchozím bodem nebo nad ním.
  Po instalaci se ujištěte, že je odtahová digestoř v rovině, aby nedocházelo k usazování mastnoty na její okraji (Obr. 2).

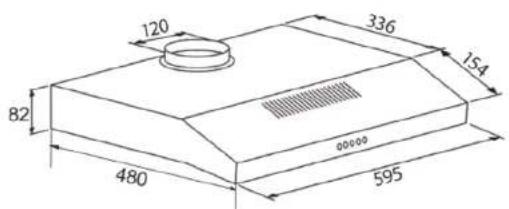

Rozměry odtahové digestoře jsou znázorněny na Obrázku 3.

Instalace na zed'

1. Digestoř instalujte tak, aby mezi varnou plochou a odtahovou digestoří byla minimální vzdálenost 85-75 cm. Pomocí vrtačky vyvrtejle do stěny 4 otvory hluboké od 8 mm do 40 mm.
2. Vložte plastové hmoždinky do 4 otvorů.
3. Připojte odtah vzduchu k odtahovému potrubí v horní části digestoře.
4. Vyjměte tukový filtr a přípevněte odtahovou digestoř ke stěně pomocí vrutů. Ujistěte se, že je vystředěná s pracovní deskou, a utáhněte vruty.
5. Znovu nasadte tukový filtr.

Schéma připevnění odtahové digestoře ke stěně je znázorněna na Obrázku 4.

Legenda k Obrázku 4:

1. Pracovní deska

2. Vrtany otvor 4 - eB. hloubka 40 mm

Schéma připevnění odtahové digestoře ke stěně je znázorněna na Obrázku 5.

Legenda k Obrázku 5:

1. Stěna

2. Plastová hmoždinka 4 - 8×3B

3. Vrut 4 - 5T 4x30

Instalace do kuchyňské nástěnné skříňky

1. Pomocí vrtačky vyvrtejte do spodní desky skřínky 4 otvory o průměru 5 mm a 130 mm.
2. Připojte odtah vzduchu k odlahovému potrubí v horní části digestoře.
3. Vyjměte tukový filtr. Vložte plastové hmoždinky do otvorů a připevněte odtahovou digestoř ke skříňce pomocí vrutů. Ujistěte se, že je vystředěná s pracavní deskou.
4. Znovu nasadte tukový filtr.

Schéma připevnění odtahové digestoře ke skřínce je znázorněna na Obrázku 6. Legenda k Obrázku 6:

1. Vrtany otvor 4 - ø5 mm
2. Vrtaný otvor ø130 mm

Schéma pripevnění odtahové digestoře ke skřínce je znázorněna na Obrázku 7.

Legenda k Obrázku 7:

1. Nábytek
2. Vrut 4 - M4x30
3. Těsnění (podložka) 4 - č12
4. Odtah vzduchu o120
5. Matice 4 - M4

Nastavení clirkulace vzduchu (Obr. 8)

Legenda k Obrázku 8:

1. Nastavení
2. Nastavení 2
3. Regulátor typu nastavení
   Nastavení 1: otočte regulátor do polohy venkovní. Nainstalujte odtah vzduchu, zapněte odtahový digestoř a kouř bude vycházet přes odtahové potrubí (Obr. 9).
4. Nastavení 2: Otočte regulátor do polohy pro recirkulaci vzduchu z interiéru (recirkulační systém). Nasadte kryt odtahu vzduchu, zapněte odtahový digestoř a kouř bude vycházet přes vnitřní vývod (Obr. 10).

4. PROVOZ

Ovládání rychlosti digestore pomocí tlačitek (Obr. 11)

1. Stiskněte tlačitko vypnutí a hotor se zastaví
2. Sliskněte tlačítko 'Eco', digestorý vydá zvukový signál a motor začne pracovat při nízké rychlosti.
3. Stiskněte tlačitko s ikonou "II", digestoř vydá zvukový signál a motor začne pracovat pří střední rychlosti.
4. Stiskněte tlačítko s ikonou "III", digestor vydá zvukový signál a motor začne pracovat při vysoké rychlosti.
5. Stiskněte tlačitko osvětlení prů jeho zapnutí. Znovu je stiskněte a světlo se zhasne.

ČEŠTINA ČEŠTINA

5. ČIŠTĚNÍ A ÚDRŽBA

Čištění tukového filtru

• K čištění mastnoty z tukových filtrů nepoužívejte žiravé čistící prostředky. Pravidelné čištění filtrů prodlouží životnost spotřebiče a přispěje k jeho správnému provozu. Postupujte podle následujících pokynů.
• Způsob čistění 1: Ponořte tukové filtry do horké vody (40 - 50 °C), přídejte neutrální čistící prostředek a nechte je 2 až 3 minuty namočené. Chraňte se rukavkerni a filtry čistěte měkkým kartáčem nebo čistící houbou. Netlačte příluš na ne, protože filtry jsou velmi jenné a mohou se snadno poškodit.
  Způsob čištení 2: Pokud chcete, můžete filtry mýt také v myčce nádobí přiteplotě přibližně 50 °C.

Provyjmutí filtru zatlačte na výstupky, jak je znázorněno na Obrázku 12, a vytáhněte jej. Před čištením nebo údržbou digestoře vždy vypněte napájení.

• Aby se zabránilo poškození vnějšího povrchu odtahové digestoře v průběhu času, doporučuje se ji čistit horkou vodou a neutrálním (nekorozivním) čisticím prostředkem přibližně každé dva měsíce.
• Nepoužívejte abrazivní čistící prostředky. V opačném případě může dojít k poškození povrchu digestoře.
• Motor a ostatní díly uchovávejte mimo dosah vody, protože voda může spotřebič poškodit.

Výměna žárovky/lampa

Důležité

- Žárovka/lampa musí být vyměněny službou technické podpory společnosti Cecotec nebo akreditovanými kvalifikovanými techniky.

Před jakoukoli operací na spotřebiči vždy odpojte napájení. Při manipulaci s žárovkou/lampou se ujistěte, že před jakýmkoli přiným kontaktem s rukama zcela vychladly.

- Při manipulaci s žárovkami je uchopte pomocí hadříku nebo rukavic, abyste zabránili kontaktu potu s žárovkou, protože to může zkrátit její životnost.

Poznámka:

• Pred výměnou žárovek/lamp se ujistěte, že je spotřebič vypnutý a odpojený od sitě.
  Při výměně žárovek/lamp se chrante před nebezpečím, např. používáním rukavic,
  Technické údaje žárovky/světla: 220 V AC - 1*1,5W

• ŘEŠENÍ PROBLÉMŮ

Problém Příčina Řešení
Světlo svítí, ale motor nefunguje	Digestor je v režimu vypruto Zvolte rychlostpomocí tlačitkového ovládání
	Digestor je ucpaná Kontaktujte	Asistenční technický servis Cecotec
	Kondenzátor je poškozený Kontaktujte	Asistenční technický servis Cecotec
	Motor je zaseknutý nebo je poškozené ložisko	Kontaktujte Asistenční technický servis Cecotec
	Motor je spälený nebo nepříjemně zapáchá	Kontaktujte Asistenční technický servis Cecotec
Světlo ani motor nefungují	Kromě výše uvedeného zkontrolujte následující
	Přepálila se polistka nebo došlo k vypnutí jističe	Vyměňte polistku nebo resetujte jistič v hlavním rozvaděči vašeho domu. Odpolje všechny ostatní spotřebiče, které sšílejí stejný obvod s odtahovou digestaří
	Žárovka se přepálila Žárovku je třeba vyměnit.
	Napájecí kabel je uvolněný nebo odpojený	Kabel musí být správně připojen

ČEŠTINA ČEŠTINA

Z tukových filtrů odkapává mastnota	Filtry jsou velmi znečištěné	Okarnžilé vyčistěte nebo vyměňte filtry
Digestoř vibruje	Ventilátor je poškozený a způsobuje vibrace digestoře při odtahu vzduchu.	Kontakujte Asistenční technický servis Cecoter
	Motor není bezpečně upevněn	Kontakujte Asistenční technický servis Cecoter
	Odtahový digestoř není řádně upevněn	Správně přípevněte digestoř.Ujistěte se, že jsou upevněovací vruty pevně dotaženy
Digestoř neodsává dostatečně	Vzdálenost mezi odtahovou digestoří a varnou plochou je příluš velká	Upravie vzdálenost (s ohledem na minimální bezpečnou vzdálenost)
	V místnosti je příliš silná ventilace kvůli otevřeným dveřim nebo oknům	Zavřete dveře nebo okna
Digestoř je nakloněná	Upevnovací vruty nejsou řádně dotaženy	Znovu umístěte digestoř a utahněte vruty
	Plastové hmoždinky nejsou správně dotažené	Znovu umístěte digestoř a upravle nebo vyměňte hmoždinky

Pokud žádná z těchto situací neodpovídá vašemu problému. nepokoušejte se zařízení sami rozebírat nebo opravovat. Opravy prováděné nezkušerými osobarní mehou vést ke zranění nebo vážným poruc hárím. Otraľte se na Technický servis firmy Cecotec. Opravu musí provádět autorizovaný technik a musí být použity pouze originální náhradní díly.
Neoprávněná vlastní údržba nebo údržba ovlivní bezpečné používání spotřebiče a uplatnění záručních podmínek.

UPOZORNĚNÍ:

Veškeré elektrické opravy tohoto spotřebiče musi odpovídat místním a/nebo státním zákónům. V případě pochybností níců provedením jakékoli z výše uvedených operací se obráťe na technickou asistenční službu společnosti Cecotec. Při otevíráni spotřebiče jej vždy odpojte od zdroje napájení.

7. TECHNICKÉ SPECIFIKACE

Veškeré technické informace jsou k dispozici na veřejných internetových stránkách Evropského registru výrobku pro označování energetickými štítky (EPREL):

epre.le.europa.eu/screen/home

Nařízení (EU) č. 65/2014

Smérnice 2010/30/EU

Reference 02856		02857 02858
Model Digestor ^2 Flux CM602200 White B		Digestor ^2 Flux CM602200 Black B	Digestor ^2 Flux CM602200 Inox B
Nominátní napětí 220-240 V~
Nominátní frekvence	50 Hz
Celkový výkon 71,5 W
Výkon motoru 70 W
Výkon lampy 1 * 1,5W

Technické specifikace se mohou změnit bez predchozího upozornení za účelem zlepšení kvality produktu.
Vyrobeno v Čině | Navrženo ve Španělsku

B. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje. že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domavního odpadu. Po skončení životnosti toholo výrobku byste měll baterie/akumulátory vyjmout a odněst na sběrné místo určené místními úřady.

Podrobné informace o tom, jak správně likvidovat elektrická a elektronická zařízení a/nebo

ČEŠTINA

baterie, by měli spotřebitele získat od místních úradů.

Dodržování výše uvedených pokynů prispěje k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebitelí za jakýkoli nesoutad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personal.

Pokud zjistíte incident s produktem nebo máte nějaké dotazy, kontaktujte oficiální službu technické pomoci společnosti Čecotec na telefonním čísle - 34 95 321 07 28.

10. COPYRIGHT

Práva duševního vlastníctví k textůrn v této příručce jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publákace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírovánín, nahrávánín nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

2 1 3 4

Fig./Img./Abb./Afb./Rys./Obr.1

ok No ok

Fig./Img./Abb./Afb./Rys./Obr.2

120 82 480 336 154 00000 595

Fig./Img./Abb./Afb./Rys./Obr.3

513 mm 2 32 mm 650-750mm 1

Fig./Img./Abb./Afb./Rys./Obr.4

513 mm 406.5 mm 33 mm 1 2 255 mm >110mm

Fig./Img./Abb./Afb./Rys./Obr.6
