NÁVOD K OBSLUZE FHTL 604 3G TC C FRANKE

CS Montážní a servisní návod Plynová varná deska

Plynová varná plocha

Bezpečnostní informace 95

Technické údaje 98

Montáž

Postup montáže 100

Určený účel 102

Čištění a péče 104

Čištění spotřebiče 104

Údržba a opravy 105

Likvidace

Obalový materiál 106

Odpojení

106

Zákaznický servis 106

O TOMTO NÁVODU

Tento návod pro uživatele je určen pro několik modelů daného zařízení. Proto se může stát, že některé z popisovaných vlastností a funkcí nejsou pro váš konkrétní model k dispozici. Vysvětlující fotografie a obrázky popsané v různých oddílech jsou k dispozici na konci návodu.

Před použitím zařízení si pozorně přečtěte návod pro uživatele.
Návod pro uživatele uschovejte.
Zařízení popisované v tomto návodu pro uživatele používejte pouze k určenému účelu.

Společnost Franke si vyhrazuje právo provádět úpravy svých produktů bez předchozího upozornění. Všechny informace jsou správné v okamžiku vydání.

Symbol Význam

Výstražný symbol. Výstraha před nebezpečím poranění.

Úkony v bezpečnostních a výstražných upozorněních, jejichž účelem je předejít poranění nebo škodě.

Krok úkonu. Určuje úkon, který se má provést.

BEZPEČNOSTNÍ INFORMACE

V tomto manuálu a na vašem spotřebiči uvádíme mnoho důležitých bezpečnostních sdělení. Vždy si je přečtěte a dodržte všechny bezpečnostní pokyny. Společnost Franke si vyhrazuje právo provádět úpravy svých produktů bez předchozího upozornění. Všechny informace jsou správné v okamžiku vydání.

Tento spotřebič nesmějí používat děti do 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi či bez patřičných zkušeností a znalostí, pokud na ně nedohlížejí osoby odpovědné za jejich bezpečnost nebo jim nedávají příslušné pokyny k bezpečnému používání spotřebiče, a pokud si tyto osoby a děti nejsou vědomi možného nebezpečí. Děti by si neměly se spotřebičem hrát. Nedovolte dětem, aby bez dohledu prováděly čištění a běžnou údržbu spotřebiče.

Nebezpečím zranění!

▷ Toto zařízení není hračka.
Děti a zvířata udržujte v bezpečné vzdálenosti od spotřebiče a obalového

materiálu, např. plastových fólií a polystyrenu, který může být zdrojem nebezpečí. Zlikvidujte jej náležitým způsobem.

▷ Nenechávejte děti bez dozoru v blízkosti zařízení.
▷ Nedovolte dětem hrát si se zařízením.

Nebezpečí popálení!

Spotřebič se během používání zahřívá. Nedotýkejte se varné desky.

UPOZORNĚNÍ: Přístupné části mohou být během používání horké. Udržujte malé děti mimo dosah spotřebiče. Děti mladší 8 let by se neměly ke spotřebiči přibližovat, pokud nejsou pod dohledem.

▷ Ujistěte se, že typ a přívod plynu jsou kompatibilní s parametry spotřebiče. Varná deska byla vyvinuta výhradně pro neprofesionální použití v domácnosti.
Typ plynu, pro který je tento spotřebič určen, je uveden na typovém štítku na spodní straně desky.
▷ Před montáží se ujistěte, zda podmínky místních rozvodových sítí (druh plynu a jeho tlak) jsou kompatibilní s nastavením spotřebiče.

▷ Tento spotřebič není připojen k zařízení pro odtah spalin. Musí být instalován a připojen v souladu s platnými předpisy pro instalaci. Zvláštní pozornost je potřeba věnovat požadavkům na větrání.
Podmínky nastavení tohoto spotřebiče jsou uvedeny na štítku (nebo na typovém štítku).
▷ Zvláštní pozornost věnujte předpisům o ventilaci.
▷ Po použití vypněte varnou desku pomocí jejích ovládacích prvků.
▶ Pokud má spotřebič víko, před jeho zavřením se ujistěte, zda jsou hořáky studené.

Nebezpečí úrazu rickým proudem při utí tekutiny!

Zařízení obsahuje elektrické součásti.

▷ Zajistěte, aby dovnitř zařízení nevnikla žádná tekutina.
▷ K čištění zařízení nepoužívejte stlačenou páru.
▷ V případě, že plamen hořáku náhodně vyhasne, ovladačem hořák vypněte a po dobu alespoň 1 minuty se ho nepokoušejte znovu zapalovat.
▶ Zařízení nesmí být v provozu déle než 15 sekund. Pokud

po 15 sekundách nedojde k zažehnutí hořáku, přestaňte zařízení používat a otevřete dvířka schránky a/nebo před dalším pokusem o zapálení hořáku vyčkejte alespoň 1 minutu.

▷ Ujistěte se, že zařízení je nainstalováno tak, aby bylo možné odpojit jej od zdroje napájení se vzdáleností kontaktů (3 mm), které zajistí úplné odpojení v podmínkách přepětí – kategorie III.
▷ Zajistěte, aby byl spotřebič připojen k uzemňovací soustavě v souladu s platnými předpisy.

POZOR! Používání

plynového kuchyňského spotřebiče vede k tvorbě tepla, vlhkosti a spalin v místnosti, v níž je instalován.

▷ Zajistěte, aby byla kuchyň dobře větrána, zejména, když je spotřebič používán: ponechte otevřené přirozené větrací otvory nebo nainstalujte mechanické ventilační zařízení (mechanickou digestoř).
▷ Spotřebič neprovozujte s vnějším časovým spínačem nebo samostatným systémem pro vzdálené ovládání.

POZOR! Na průběh

vaření je potřeba dohlížet. Krátkodobé vaření vyžaduje nepřetržitý dozor.

▷ Nepoužívejte parní čističe ani přímý proud vody.
▷ Nikdy nepoužívejte houby na drhnutí, drátěnky, kyselinu solnou ani jiné produkty, které by mohly poškrábat povrch nebo na něm zanechat stopy.
▷ Nikdy nepoužívejte ostré předměty, protože by mohly poškodit těsnění mezi lištou a pracovní deskou.
▷ Zajistěte, aby zóny s výstupem plynu byly naprosto čisté.
▷ Tyto pokyny platí pouze tehdy, pokud je na přístroji symbol dané země.
Pokud symbol na spotřebiči není, je potřeba konzultovat technické pokyny, které by měly poskytnout potřebné instrukce týkající se úpravy zařízení pro podmínky použití v dané zemi.

Nebezpečí požáru!

▷ Neskladujte předměty na varném povrchu.

UPOZORNĚNÍ: Příprava

pokrmů s tukem nebo olejem na varné desce bez dozoru nebo v automatickém režimu může být nebezpečná a vést ke vzniku požáru. Horký olej snadno vzplane.

TECHNICKÉ ÚDAJE

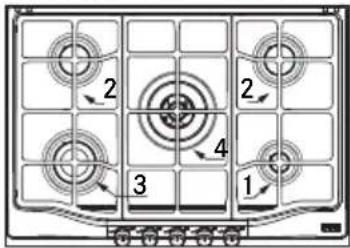

FHTL/FCH 604 3G TC

2 2 4 1

FHTL/FCH 604 4G

1 2 3

FHTL/FCH 755 4G TC

1 2 3 4 2

Poloha	Hořák	Jmenovitý průtok G20	Trysky G20 20 mbar	Jmenovitý průtok G30	Jmenovitý průtok G31	Trysky G30 / G31 28-30/37 mbar	Jmenovitý výkon (kW)	Snížený výkon (kW)
4	TC	0,362	141	277	277	98	3,8	2,10
3	R	0,286	125	218	218	85	3	1,10
2	SR	0,167	97	127	127	66	1,75	0,70
1	AUX	0,095	78	73	73	50	1	0,55
Tlak (mbar)	min	17		20	25
	nom	20		28-30	37
	max.	25		35	45
Typ plynu		Zemní plyn G20			LPG Butan G30 Propan G31		Cat. II 2H3+

Model	č. AUX	č. SR	č. R	č. TC	N hořáky	Zdroj tepla	Celkový jmenovitý průtok G20 (m3/h)	Celkový jmenovitý průtok G30 (g/h)	Vzduch potřebný spalování (m3/h)	Celkový jmenovitý tepelný výkon (kW)	Čistá - hrubá hmotnost (kg)	Napájecí napětí / frekvence	Příkon / proud
FCH 604 3G TC	1	2		1	4	PLYN	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FCH 755 4G TC	1	2	1	1	5	PLYN	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W
FHTL 604 3G TC	1	2		1	4	PLYN	0,791	604	16,6	8,3	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL/FCH 604 4G	1	2	1		4	PLYN	0,715	545	15	7,5	6,1-11,5	220-240 V, 50/60 Hz	0,6 W
FHTL 755 4G TC	1	2	1	1	5	PLYN	1,077	822	22,6	11,3	7,8-14,7	220-240 V, 50/60 Hz	0,6 W

TC = Triple Crown (trojkorunka); SR-Semi-Rapid (polorychly); R = Rapid (rychly); AUX = Auxiliary (pomocný);

MONTÁŽ

Instalaci a elektrické/plynové připojení smí provádět pouze odborný a oprávněním disponující personál.

Výrobce odmítá jakoukoli odpovědnost za zranění osob nebo škody na věcech v důsledku nedodržení těchto ustanovení. Plynová přípojka musí vyhovovat předpisům dané země, které byly platné v okamžiku montáže.

Ujistěte se, zda je zařízení zapojeno přímo do síťové zásuvky. K připojení zařízení nepoužívejte žádné adaptéry, rozdvojky ani prodlužovací kabely.

Požadavky na skříňku

Tento návod se vztahuje na vestavnou plynovou varnou desku třídy 3 s elektrickou částí typu Y. Plynové potrubí nesmí v prostoru pod varnou deskou přijít do styku se žádnou stranou trouby. Součásti vestavěných jednotek (plastové materiály a dýhované dřevo) musí být sestaveny pomocí teplovzdorného lepidla (min. 100 °C): nevhodné materiály a lepidla mohou způsobit zkroucení a odlepení.

Větrání místností musí probíhat v souladu s místními předpisy.

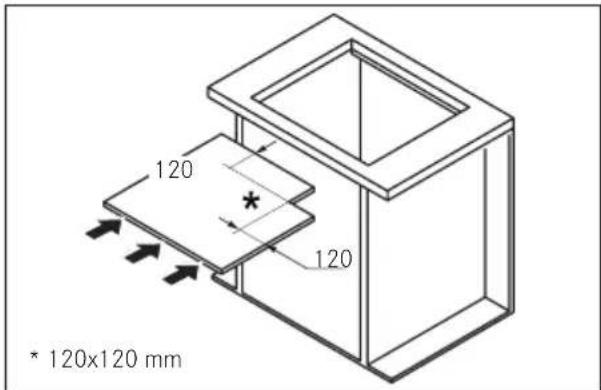

Kuchyňský díl musí poskytovat dostatek místa pro elektrické zapojení spotřebiče.

DÜLEŽITÉ: Tato zařízení jsou typu „Y“ ve smyslu stupně ochrany před nebezpečím požáru. Minimální vzdálenost od okraje spotřebiče je stanovena na 150 mm pro boční stěnu, 50 mm pro zadní stěnu a 700 mm pro veškeré skřiňky umístěné nad ním. Doporučuje se vestavět spotřebič do pracovní desky o síle 40 mm. V případě odlišných rozměrů musí technik provést eventuální úpravy.

Poznámka: Je-li nad varnou deskou nainstalovaná digestoř, je třeba dodržet vzdálenost, která je uvedena v montážních pokynech pro digestoř.

C B A B D C

MINIMÁLNÍ ROZMĚRY (MM)

A = 590/750 B = 50

C = 400 D = 700

▷ V případě, že spotřebič není nainstalován nad troubou: Upravte oddělovač.

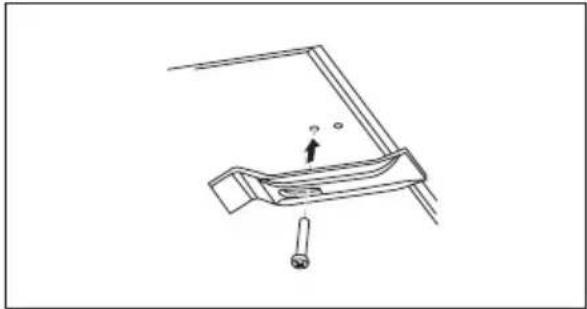

Spotřebič se připevňuje k jednotce pomocí dodaných držáků a příslušenství.

Po instalaci spotřebiče se ujistěte, že zůstal volný přístup k predním i zadním upevňovacím prvkům.

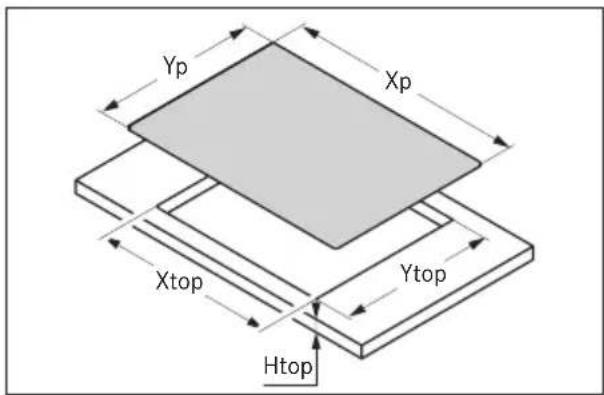

Připravte otvor v pracovní desce podle uvedených rozměrů. Musíte dodržet uvedené rozměry.

Yp Xp Xtop Ytop Htop

Model xp	mm	yp mm	xtop mm	ytop mm	htop mm
FCH 604 3G TC	590	510	550	480	40
FCH 755 4G TC	750	510	550	480	40
FHTL 604 3G TC	590	510	550	480	40
FHTL/FCH 604 4G	590	510	550	480	40
FHTL 755 4G TC	750	510	550	480	40

Kolem otvoru umístěte těsnicí pásku a usad'te varnou desku na místo.
Připevněte spotřebič pomocí šroubů a držáků.
Odstraňte nadbytečnou délku těsnicí pásky.

Připojení k přívodu plynu

Ujistěte se, zda spotřebič vyhovuje typu používaného plynu, a teprve potom ho připojte k přívodu plynu v souladu s platnými předpisy. V opačném případě provedte kroky popsané v odstavci „Výměna vstřikovačů“.
V případě kapalného plynu použijte redukční ventily vyhovující platným předpisům.

Připojení k přívodu plynu lze provést dvěma způsoby:

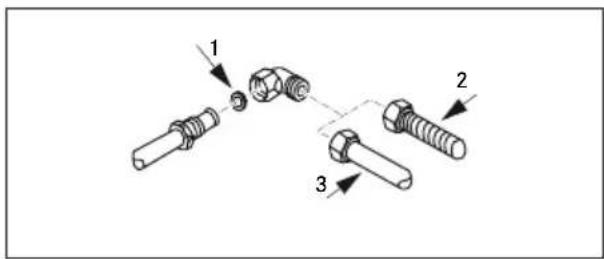

A. Připojte plynovou varnou desku pomocí pevné měděné trubky o průměru 12 mm (3). K řádnému utěsnění použijte elastomerní ploché těsnění, které se dodává jako příslušenství (1).

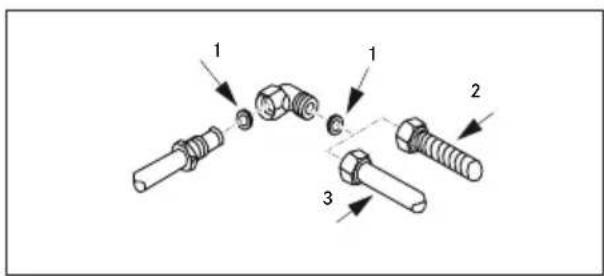

B. Připojte plynovou varnou desku pomocí ohebné ocelové hadice (2). Také v tomto případě použijte k řádnému utěsnění elastomerní ploché těsnění, které se dodává jako příslušenství (1). Maximální délka hadice je 2 délkové metry.

DŮLEŽITÉ: V případě použití hadice z nerezavějící oceli musí být hadice nainstalována tak, aby se nedotýkala žádné pohyblivé části nábytku. Musí procházet prostorem bez překážek, ve kterém ji lze kontrolovat po celé její délce.

Abyste zkontrolovali stabilitu plamene, po připojení k přívodu plynu zažehněte hořáky a otočte knoflíky z polohy maxima do polohy minima.
Až dokončíte připojení, zkontrolujte těsnost pomocí mýdlové vody.

1 1 2 3

Pro Spojené království, Severní Irsko a Irskou republiku.

Varná deska FRANKE se dodává s třížilovým kabelem s volnými svorkami.

Zajistěte následující podmínky:
- Parametry síťového napájení v domě (napětí, maximální příkon a proud) jsou kompatibilní s parametry varné desky FRANKE.
- Sítová zástrčka a zásuvka jsou snadno dosažitelné a jsou umístěné tak, aby při zasunování nebo vytahování zástrčky nebyla přístupná žádná část pod napětím.
- Pro všechny plynové varné desky se při výměně napájecího kabelu používá 3 x 0,75 mm² kabel typu H05RR-F.
- V jedné síťové zástrčce nejsou připojeny svorky dvou spotřebičů.

- Dodržuje se polarita volných svorek (modrá = nulový vodič = (1) / žlutozelená = zem = (2) / hnědá = fáze = (3)).

Přizpůsobení na různé druhy plynu

VAROVÁNÍ: Tento technický zákrok musí provést kvalifikovaný technik.

Seřízení minimálního plamene

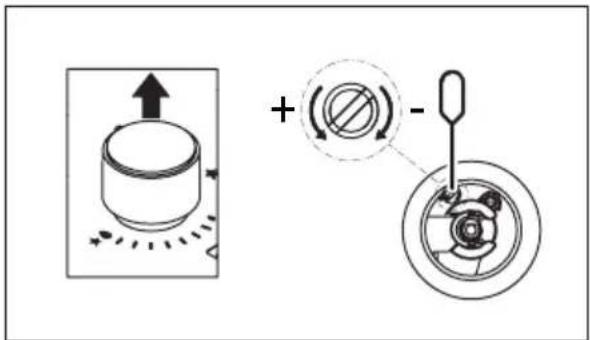

▶ Demontujte knoflík.
Nastavte minimální plamen; otáčením stavěcího šroubu doprava se plamen zmenšuje a otáčením doleva se zvětšuje. Šroubovák na seřizování je dodáván společně s příslušenstvím.

Nedodané vstřikovače je třeba si vyžádat na oddělení služeb pro zákazníky.

DÜLEŽITÉ: všechny spotřebiče jsou z výroby nastaveny na zemní plyn (G20). Pokud se má používat jiný typ plynu, vyměňte trysky podle tohoto postupu:

• Odstraňte rošty, víčka hořáků a rozdělovače plamene;
• Odšroubujte trysky a vyměňte je za dodaný typ, který je vhodný pro váš přívod plynu; ujistěte se, zda značení odpovídá údajům v tabulce;
• Namontujte rozdělovače plamene, víčka hořáků a rošty zpět na místo;
  Tyto hořáky nevyžadují seřizování.

Ø7

URČENÝ ÚČEL

Zpřístupnění varné desky

Chcete-li zpřístupnit desku s funkčními částmi, postupujte takto:

• Odstraňte rošty, víčka hořáků a rozdělovače plamene;
• Odstraňte otočné ovladače tak, že je stáhnete z kolíků;
• Odstraňte šrouby, které drží hořáky na varné desce;
• Zvedněte varnou desku.

DŮLEŽITÉ: Při přizpůsobování spotřebiče na jiný typ plynu umístěte odpovídající nálepku (dodává se jako příslušenství) do zvláštního prostoru vymezeného na typovém štítku. V případě provozu se zkapalněným plynem (G30 nebo G31) je nutné úplně zašroubovat stavěcí šroub na seřizování minimálního plamene. Tyto spotřebiče se dodávají v provedení kat. II 2H3+.

UPOZORNĚNÍ: Tento spotřebič je určen pouze k vaření. Nesmí být používán k jiným účelům, jako je například vytápění místnosti.

Při odpojování od zásuvky netahejte za spotřebič ani za napájecí kabel.
Když se varná deska nepoužívá, zavřete hlavní přívod plynu.

Nebezpečí popálení!

▷ Během používání se nedotýkejte roštů.
▷ Spotřebiče se nedotýkejte mokrými částmi těla.

Zapalování hořáků

Varná deska se zapaluje otočnými ovladači. Chcete-li zapálit hořáky, postupujte takto:

• Stiskněte požadovaný otočný ovladač a otočte ho do pozice zapalování a max. výkonu.
• Držte otočný ovladač stisknutý po dobu 3–4 sekund, aby jiskra zapálila plyn vycházející z hořáku a aby se zahřál termočlánek.
• Potom otočný ovladač uvolněte a otáčením doleva nastavte plamen podle potřeby. Pokud plamen nezůstane hořet, opakujte postup od kroku 1.

Ikonaotočnéhoovladače

Funkce

Vypnutá

Minimální plamen

Zažehnutí a maximální plamen

Varná zóna

Varná deska je předmětem každodenního používání; známky používání jako škrábance nebo viditelný oděr materiálu od hrnců nebo kuchyňského náčiní jsou běžným jevem. Intenzivní používání má za následek patrnější známky používání. V takových případech spotřebič nadále bezvadně funguje a stížnosti jsou neopodstatněné. Vždy je zaručena bezpečnost.

▷ Nepoužívejte spotřebič jako podstavec. Aby nedošlo k poškození spotřebiče:
V případě poruchy ohřevu varnou desku vypněte a nechte ji úplně vychladnout.
Nepokládejte na ni žádné nádoby. Za žádných okolností jí neochlazujte vodou.
▷ Neopírejte se o spotřebič.

Spotřebič je vyráběn v souladu s příslušnou platnou bezpečnostní normou a bezpečnostními požadavky směrnice o plynu.

Tyto varné desky mají pojistné zařizení, které automaticky uzavře průtok plynu v případě neúmyslného zhasnutí plamene v důsledku průvanu, překypění hrnce nebo dočasného přerušení přívodu plynu. Toto zařizení se aktivuje cca 30 sekund po zhasnutí plamene.

Používání hořáků

V zájmu nižší spotřeby plynu a lepší účinnosti používejte hrnce, jejichž šířka odpovídá velikosti hořáku, a ujistěte se, zda plamen nesahá za okraje (řid'te se níže uvedenou tabulkou).

Hořák Dno pánve min-max. ∅ (doporučeno)

Trojkorunka 160 - 260 mm

Rychly 140 - 220 mm

Polorychly 140 - 200 mm

Pomocný 60 - 140 mm

Používání hrnců s většími než uvedenými rozměry může vést k nadměrnému přehřivání otočných ovladačů i vrchní desky a v případě delšího používání k zežloutnutí krytu (pokud je z nerezové oceli).

Společnost Franke odmítá odpovědnost za škody způsobené takovým používáním (Obr. 1).

▷ Neumistujte jednu nádobu na dva hořáky (Obr. 1).
Nepoužívejte zároveň dva hořáky pro ohřev jedné nádoby, například rendlíku nebo pánve na ryby (Obr. 1).
Nesprávné používání mřížek může varnou desku poškodit: neumistujte mřížky vzhůru nohama ani s nimi nepohybujte přes varnou desku.
Litinové pánve, nádobí Ollar Stone, terakotové hrnce a pánve nepoužívejte déle než 20 minut. V případě delšího vaření nastavte hořák na minimum.
▷ Tepelné difuzory, jako je kovová síť nebo jiné typy, se nedoporučují.

UPOZORNĚNÍ: Použití určitého typu pánví nebo hrnců může dočasně způsobit lehkou deformaci ocelového varného povrchu. Jedná se o běžný jev, který nemá vliv na fungování spotřebiče.

▷ Spotřebič ani jeho příslušenství nečistěte, dokud nezchladne.
V blízkosti spotřebiče nepoužívejte hořlavé tekutiny.
Před zahájením jakéhokoliv čištění a péče:
▷ Vypněte spotřebič.

Potraviny, které nedopatřením spadnou na povrch funkčních nebo ozdobných částí varné desky nebo na nich ulpí, nesmí být konzumovány.

Čištění spotřebiče

Čistěte varnou desku po každém použití, aby se předešlo připálení zbytků jídla.
K čištění zbytků pokrmů použijte měkký hadřík nebo navlhčenou houbičku. Doporučujeme používat ochranné čisticí prostředky.
▶ Pokud se na varnou desku dostanou potraviny s vysokým obsahem cukru, ihned je odstraňte.
Po otření vlhkou látkou spotřebič vždy důkladně vysušte, aby se zabránilo vzniku skvrn vodního kamene.
Rošty, víčka hořáků a rozdělovače plamene čistěte horkou mýdlovou vodou a nezapomeňte je pečlivě vysušit.
Nečistěte je v myčce nádobí. Ujistěte se, zda jsou zóny s výstupem plynu naprosto čisté.
Přirozená barva roštů v části, kde se stýkají s hrnci, se může v důsledku působení tepla časem změnit.

ÚDRŽBA A OPRAVY

Před prováděním jakékoli operace údržby spotřebič odpojte od hlavního zdroje napájení. V případě jakýchkoli provozních problémů se obratte na servisní středisko společnosti Franke.

Zajistěte, aby údržbu elektrických součástí prováděl pouze výrobce nebo zákaznický servis. Používejte pouze originální náhradní díly.
Zajistěte, aby výměnu poškozených kabelů prováděl pouze výrobce nebo zákaznický servis.

Při kontaktování zákaznického servisu uvedte následující informace:

• typ závady
• model spotřebiče (Art. / Cod.)
• sériové číslo (S.N.)

Tyto informace jsou uvedeny na typovém štítku, v příručce nebo pod varnou deskou.

Pokud varná deska nepracuje správně, podívejte se před kontaktováním Centra technických služeb Franke nejprve do Průvodce řešením problémů, abyste zjistili, v čem může být problém:

PRŮVODCE ŘEŠENÍM PROBLÉMŮ

Typ závady Zkontrolujte, zda:
A	1	Plyn nebo přívod elektriny není vypnutý
Hořák se nezapálí,nezůstane hořet nebo jeplamen nestálý	2	Kohoutek pro přívod plynu není otevřený
	3	Není plnitelná plynová láhev (kapalný plyn) prázdná
	4	Nejsou otvory hořáku ucpané
	5	Není koncovka přípojky špinavá
	6	Všechny součásti hořáku nejsou správně umístěny
	7	Není v blízkosti varné desky průvan
	8	Při zapalování hořáku nebyl knoflík podržen stisknutý dostatečně dlouhona to, aby došlo k aktivaci ochranného zařízení (viz str. 102 „Určený účel“)
	9	Nejsou otvory hořáku u termočlánku ucpané
	10	Nastavení plynu na minimum není správné
BNádoby (hrnce, pánve,konvice) nejsou stabilní	11	Dno nádoby není dokonale ploché
	12	Nádoba není umístěna uprostřed hořáku
	13	Nebyly zaměněny nebo nesprávně umístěny mřížky

Pokud závada po výše uvedených kontrolách stále přetrvává, obratte se na nejbližší Centrum technických služeb Franke.

LIKVIDACE

Obalový materiál

Veškerý obalový materiál (karton, plastová fólie (PE) a polystyren (EPS)) je náležitě označen a měl by se pokud možno předat k recyklaci a ekologicky zlikvidovat.

Odpojení

Odpojte spotřebič od síťového napájení. Pevně připojený spotřebič musí odpojit kvalifikovaný elektrikář.

Likvidace

Tento symbol na produktu nebo obalu znamená, že se zařízení nesmí vyhazovat do domovního odpadu.

Zařízení určené k vyřazení zlikvidujte prostřednictvím specializované sběrny odpadních elektrických a elektronických zařízení.

Zařízení je v souladu se směrnicí 2012/19/EU týkající se omezování používání nebezpečných látek v elektrických a elektronických spotřebičích a likvidace odpadu.

Náležité třídění odpadu zahrnujícího vyřazený spotřebič za účelem následné recyklace, zpracování a ekologické likvidace pomáhá předcházet potenciálně nepříznivým dopadům na životní prostředí a lidské zdraví a usnadňuje recyklaci materiálů použitých v konstrukci spotřebiče.

ZÁKAZNICKÝ SERVIS

Kontaktní adresu pro vaši zemi najdete na zadní straně nebo na našich webových stránkách www.franke.com.

SPIS TREŚCI

použití plynového spotrebiča na varenie vzniká v miestnosti, kde je nainštalovaný, teplo, vlhko a spaliny.

VÝSTRAHA! Automatické

Poloha	Horák	Menovitý výkon G20	Vstrekovače G20 20 mbar	Menovitý výkon - G30	Menovitý výkon - G31	Vstrekovače G30/G31 28-30/37 mbar	Menovitý Znížený výkon (kW)
4	TC	0,362	141	277	277	98	3,8
3	R	0,286	125	218	218	85	3
2	SR	0,167	97	127	127	66	1,75
1	AUX	0,095	78	73	73	50	1
Tlak (mbar)	min	17		20	25
	nom	20		28-30	37
	max.	25		35	45
Typ plynu		Zemný plyn G20			LPG Bután G30 Propán G31		Cat. II 2H3+

MOD.	nr AUX	nr SR	nr R	nr TC	N horáky	Zdroj tepla	Celkový menovitý výkon - G20 (m3/h)	Celkový menovitý výkon - G30 (g/h)	Vzduch potrebný na horenie (m3/h)	Celkový menovitý výkon plynu (kW)	Hmotnost netto - brutto (kg)	Napájacie napätie/ frekvencia	Výkon/ prúd
FCH 604 3G TC	1	2		1	4	PLYN	0,791	604	16,6	8,3	6,1-11,5	220 V - 240 V, 50/60 Hz	0,6 W
FCH 755 4G TC	1	2	1	1	5	PLYN	1,077	822	22,6	11,3	7,8-14,7	220 V - 240 V, 50/60 Hz	0,6 W
FHTL 604 3G TC	1	2		1	4	PLYN	0,791	604	16,6	8,3	6,1-11,5	220 V - 240 V, 50/60 Hz	0,6 W
FHTL/FCH 604 4G	1	2	1		4	PLYN	0,715	545	15	7,5	6,1-11,5	220 V - 240 V, 50/60 Hz	0,6 W
FHTL 755 4G TC	1	2	1	1	5	PLYN	1,077	822	22,6	11,3	7,8-14,7	220 V - 240 V, 50/60 Hz	0,6 W
TC = trojitý horák SR = polorychly R = rýchly AUX = pomocný

INŠTALÁCIA

Pre Spojené král'ovstvo, Severné Írsko a Írsku republiku.

1 2 3

Elektrické pripojenie

Varná doska FRANKE sa dodáva s 3-žilovým napájacím káblom s volnými koncovkami.

Varná doska sa zapaľuje ovládacími gombíkmi. Horák zapálťte nasledovne:

Automatický poistný ventil

Trojitý horák 160 - 260 mm

Rýchly 140 - 220 mm

Pred údržbou odpojte spotrebič zo siete. Pri akýchkol'vek prevádzkových problémoch sa obrátte na Stredisko technických služieb Franke.

• typ poruchy
• model spotrebiča (Art. - Výr.)
• sériové číslo (S.N.)

V súlade so smernicou 2012/19/EÚ o znížení nebezpečných látok používaných v elektrických a elektronických prístrojoch a o likvidácii odpadu.
