NÁVOD K OBSLUZE EIS82453IZ ELECTROLUX

CS Návod k použití | Varná deska 47

ET Kasutusjuhend | Pliidiplaat 69

SK Návod na používanie | Varný panel 285

Vítá vás Electrolux! Děkujeme vám, že jste si vybrali náš spotřebič.

Rady k používání, brožury, poradce při potížích a informace o servisu a opravách získáte na:

www.electrolux.com/support

Změny vyhrazeny.

OBSAH

1. BEZPEČNOSTNÍ INFORMACE....47
2. BEZPEČNOSTNÍ POKYNY 49
3. INSTALACE....51
4. POPIS SPOTŘEBIČE 54
5. PŘED PRVNÍM POUŽITÍM.... 55
6. DENNÍ POUŽÍVÁNÍ....56
7. DOPLŇKOVÉ FUNKCE....59
8. TIPY A RADY....62
9. ČIŠTĚNÍ A ÚDRŽBA....64
10. ODSTRAŇOVÁNÍ ZÁVAD....64
11. TECHNICKÉ ÚDAJE....67
12. ENERGETICKÁ ÚČINNOST....67
13. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ.... 68

1. ⚠BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče.

• Zabraňte dětem, aby si hrály se spotřebičem.
• Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.
• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.
• Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič je určen výhradně pro přípravu jídel.
• Tento spotřebič je určen k použití v běžnému domácímu použití.
• Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.

- VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků.

- VAROVÁNÍ: Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.

- Kouř je známkou přehřátí. K hašení požáru při vaření nikdy nepoužívejte vodu. Vypněte spotřebič a zakryjte plameny např. požární dekou nebo víkem.

- VAROVÁNÍ: Spotřebič nesmí být napájen přes externí spínací zařízení, jako je časovač, nebo připojován k okruhu, který je pravidelně zapínán a vypínán jiným nástrojem.

- UPOZORNĚNÍ Je nutné dohlížet na proces vaření (i na funkce automatického vaření). U krátkodobého vaření je nutné vykonávat nepřetržitý dohled.

- VAROVÁNÍ: Nebezpečí požáru: Na varné plochy nepokládejte žádné předměty.

• Na povrch varné desky nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
• Nepoužívejte spotřebič, dokud není nainstalován do vestavné konstrukce.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Po použití vypněte příslušnou část varné desky ovladačem a nespoléhejte na detektor přítomnosti nádoby.
• Je-li sklokeramický nebo skleněný povrch desky prasklý, vypněte spotřebič a odpojte ho od sít'ového napájení. Je-li spotřebič k elektrické síti připojen prostřednictvím rozvodné skříňky, odpojte spotřebič od napájení vyjmutím pojistky. V každém případě kontaktujte autorizované servisní středisko.
• Jestliže je napájecí kabel poškozený, smí jej vyměnit pouze výrobce, autorizovaný servis nebo osoba s podobnou kvalifikací, aby se předešlo rizikům.
• VAROVÁNÍ: Používejte pouze kryt varné desky přímo od výrobce kuchyňského spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Řid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Utěsněte výřez v povrchu skříňky tmelem, aby se zabránilo bobtnání vlivem vlhkosti.
• Chraňte dno spotřebiče před párou a vlhkostí.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.
• Každý spotřebič má vespodu chladicí ventilátory.
• Je-li spotřebič nainstalován nad zásuvkou:

– Neuchovávejte v zásuvce žádné malé kousky nebo listy papíru, které by mohly být vtaženy dovnitř a poškodit tak chladicí ventilátory nebo chladicí systém.
– Mezi spodní stranou spotřebiče a obsahem zásuvky musí být vzdálenost alespoň 2 cm.
- Odstraňte jakékoliv dělicí panely nainstalované ve skřince pod spotřebičem.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.
• Použijte správný sít'ový kabel.
• Sít'ový kabel nesmí být zamotaný.
• Ujistěte se, že je nainstalována ochrana proti úrazu elektrickým proudem.
• Použijte svorku pro odlehčení tahu na kabelu.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete k elektrické zásuvce.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili zástrčku napájecího kabelu (pokud je k dispozici) nebo napájecí kabel. O výměnu napájecího kabelu požádejte autorizované servisní středisko nebo kvalifikovaného elektrikáře.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí

musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ni sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Pokud se na obrazovce zobrazí kód E3, okamžitě varnou desku odpojte a zkontrolujte, zda je elektrické připojení a síťové napětí správné.

2.3 Použijte

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Neměňte technické parametry spotřebiče.
• Před prvním použitím odstraňte všechny obaly, značení a ochrannou fólii (pokud se používá).
• Ujistěte se, že větrací otvory nejsou zablokované.
• Během provozu nenechávejte spotřebič bez dozoru.
• Po každém použití nastavte varnou zónu na „vypnuto“.
• Na varné zóny nepokládejte příbory ani pokličky. Mohly by se zahřát na vysokou teplotu.
• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Je-li povrch spotřebiče prasklý, okamžitě spotřebič odpojte od elektrické sítě. Zabráníte tak úrazu elektrickým proudem.
• Když je spotřebič zapnutý, uživatelé s kardiostimulátory se nesmějí přiblížit k

indukčním varným zónám blíže než na 30 cm.

• Horký olej může vystříknout, když do něj vkládáte jídlo.
• Mezi varnou plochu a nádoby nevkládejte hliníkovou fólii ani jiné materiály, pokud výrobce tohoto spotřebiče nestanovil jinak.
• Používejte pouze příslušenství určené výrobcem pro tento spotřebič.

VAROVÁNÍ!

Hrozí nebezpečí požáru a výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Při vaření udržujte otevřený oheň nebo ohřáté předměty mimo dosah tuků a olejů.
• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej použitý poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumist'ujte hořlavé předměty nebo předměty nasáklé hořlavinami.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.
• Nepokládejte horkou poklici na skleněný povrch varné desky.
• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly žádné předměty nebo nádoby. Mohl by se poškodit povrch.
• Nezapínejte varné zóny s prázdnými nádobami nebo bez nádob.
• Nádoby vyrobené z litiny nebo s poškozeným dnem mohou poškrábat skleněný/sklokeramický povrch. Tyto předměty v případě nutnosti přesunu po varné desce vždy zdvihněte.

3. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

2.4 Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Před čištěním spotřebič vypněte a nechte ho vychladnout.
• K čištění spotřebiče nepoužívejte proud vody ani páru.
• Spotřebič čistěte vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty, pokud není uvedeno jinak.

2.5 Servis

• Je-li nutná oprava spotřebiče, obrat'te se na autorizované servisní středisko. Používejte pouze originální náhradní díly.
• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at’ už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.

2.6 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

3.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Sériové číslo ....

3.2 Vestavné varné desky

Vestavné varné desky se smějí používat pouze po zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.

3.3 Připojovací kabel

• Varná deska se dodává s připojovacím kabelem.
• K výměně poškozeného síťového kabelu použijte následující typ kabelu: H05V2V2-F který je odolný vůči teplotě 90 °C nebo vyšší. Jeden vodič musí mít minimální průřez v souladu s níže uvedenou tabulkou. Obrat’te se na místní servisní středisko. Výměnu připojovacího kabelu smí provádět pouze kvalifikovaný elektrikář.

VAROVÁNÍ!

Veškerá elektrická připojení musí být provedena kvalifikovaným elektrikářem.

POZOR!

Připojení pomocí kontaktích zástrček jsou zakázána.

POZOR!

Konce vodičů nevrtejte ani nepájejte. Je to zakázáno.

POZOR!

Nepřipojujte kabel bez kabelové izolační koncovky.

Jednofázové zapojení

1. Odstraňte kabelovou izolační koncovku z černého, hnědého a modrého vodiče.
2. Odstraňte část izolace z konců hnědého, černého a modrého kabelu.
3. Připojte konce černých a hnědých kabelů.
4. Na každý konec sdíleného drátu nasad'te novou koncovku (je zapotřebí speciální nástroj).
5. Připojte konce dvou modrých kabelů.
6. Na každý konec sdíleného drátu nasad'te novou koncovku (je zapotřebí speciální nástroj).
7. Odstraňte kabelovou izolační koncovku z modrého vodiče.
8. Odstraňte část izolace z konců modrého kabelu.
9. Připojte konce dvou modrých kabelů.
10. Na každý konec sdíleného drátu nasad'te novou koncovku (je zapotřebí speciální nástroj).

Dvoufázové zapojení

Dvoufázové zapojení: 400 V2N\~ Jednofázové zapojení: 220 - 240 V\~

5x1,5 mm ^2 5x1,5 mm ^2 nebo 4x2,5 mm ^2 5x1,5 mm ^2 nebo 3x4 mm ^2

Zelený – žlutý Zelený 🟣žlutý Zelený – žlutý

N Modrý a modrý N Modrý a modrý N Modrý a modrý

5x1,5 mm ^2 5x1,5 mm ^2 nebo 4x2,5 mm ^2 5x1,5 mm ^2 nebo 3x4 mm ^2

L1 Černý L1 Černý L Černý a hnědý

L2 Hnědý L2 Hnědý

3.4 Sestava

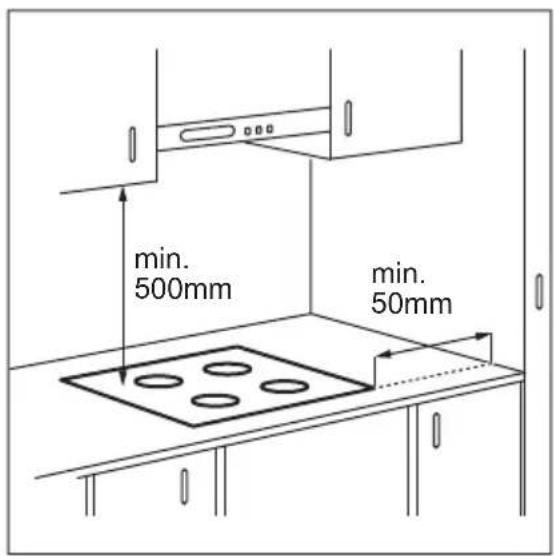

Instalujete-li varnou desku pod odsavačem par, dodržte minimální vzdálenost mezi spotřebiči v souladu s pokyny k montáži odsavače par.

Je-li spotřebič nainstalován nad zásuvkou, ventilace varné desky může během vaření ohřát předměty uložené v zásuvce.

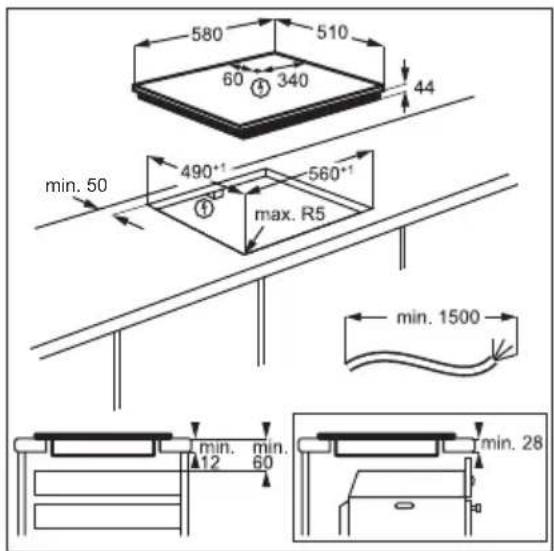

INSTALACE NA HORNÍ DESCE

580 510 60 340 44 min. 50 490° 560° max. R5 min. 1500 min. 28 12 60

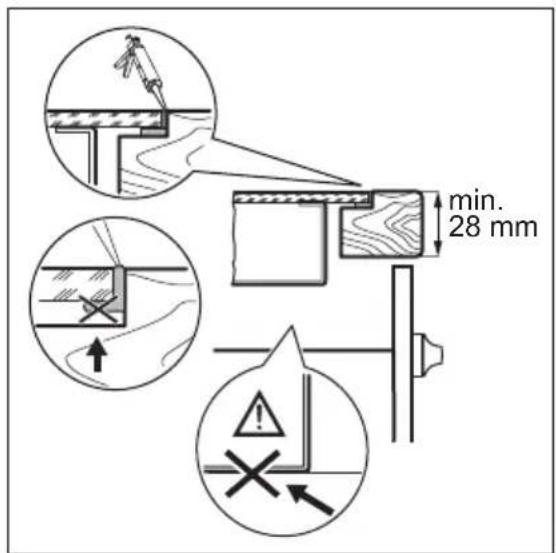

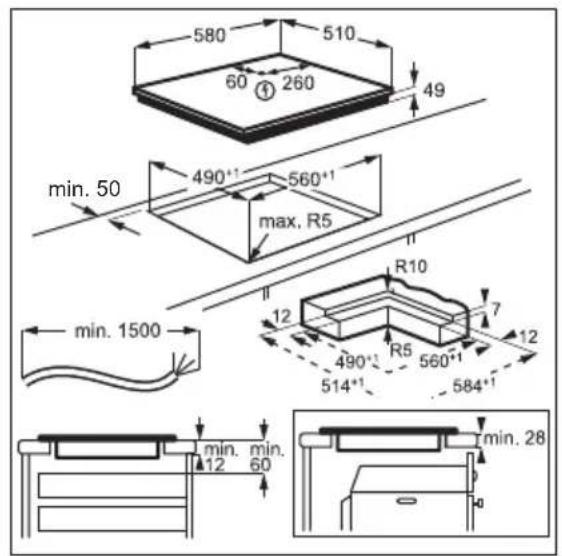

VESTAVNÁ INSTALACE

580 510 60 260 49 min. 50 490°1 560°1 max. R5 min. 1500 R10 12 7 490°1 560°1 514°1 584°1 min. 28 min. 12 min. 60

min. 28 mm

Chcete-li najít video „Jak nainstalovat indukční varnou desku Electrolux – instalace pracovní desky“, napište celý název uvedený na obrázku níže.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Chcete-li najít video „Jak nainstalovat plošně zarovnanou indukční varnou desku Electrolux“, napište celý název uvedený na obrázku níže.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

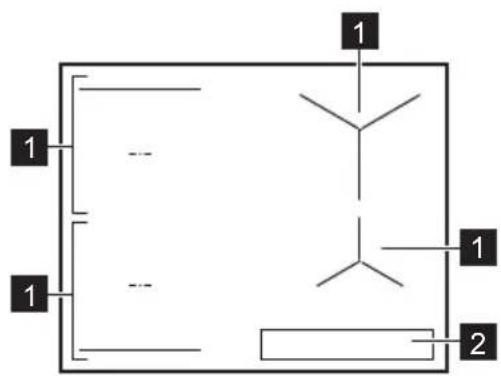

4.1 Uspořádání varné plochy

1 1 1 1 2

1 Indukční varná zóna
2 Ovládací panel

i

Pro podrobnější informace o velikostech varných zón viz část „Technické údaje“.

4.2 Uspořádání ovládacího panelu

5 88 - 0 1 2 3 4 5 6 7 8 9 P 88 - 0 1 2 3 4 5 6 7 8 9 P 88 - 0 1 2 3 4 5 6 7 8 9 P 4 3 2 1 11 9 AUTO 10 88 - + 88 - + 88 - +

K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.

Senzo- Funkce Popis rové tlačítko

1

①

Zap / Vyp

Slouží k zapnutí a vypnutí spotřebiče.

[40Y8]		Pauza Slouží k zapnutí a vypnutí funkce.
3	[D4HZ]	Časovač Slouží k nastavení funkce.
	[S43K]	- Slouží ke zvýšení nebo snížení času.
[XXXC]		[X03Y]

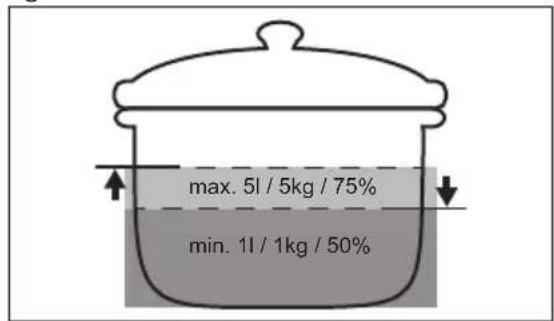

		SenseBoil® SenseBoil®. Slouží k automatickému přizpůsobení teploty vody tak, aby nepřekypěla z hrnce, jakmile dosáhne bodu varu.

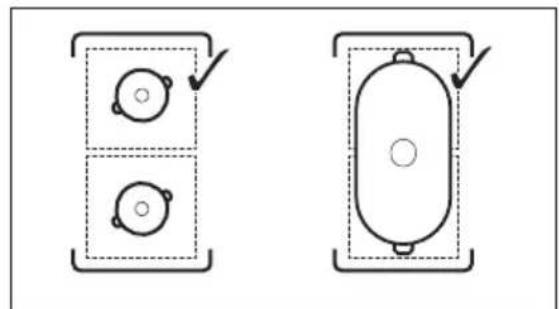

	[AZ0K]	Bridge Slouží k zapnutí a vypnutí funkce.

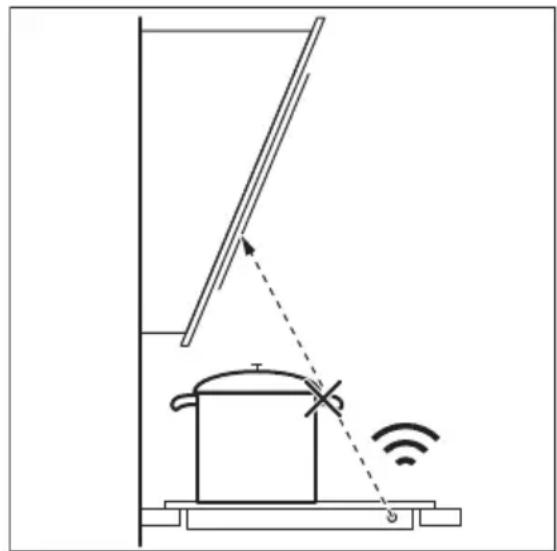

[Z4A6]		Hob ^2 Hood Slouží k zapnutí a vypnutí manuálního režimu funkce.
		PowerBoost Slouží k zapnutí funkce.
		Zámek / Dětská bezpečnostní po-jistkaSlouží k zablokování a odblokování ovládacího panelu.

4.3 Ukazatele na displeji

Kontrolka Popis

E + číslice	Došlo k poruše.
≡ / ☐ ☐	OptiHeat Control (Třístupňový ukazatel zbytkového tepla): pokračovat ve vaření / ucho-vat teplé / zbytkové teplo.

5. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 Omezení výkonu

Omezení výkonu definuje celkový výkon varné desky v mezích pojistek domácí instalace.

Ve výchozím nastavení je varná deska nastavena na nejvyšší možný výkon.

Chcete-li výkon snížit nebo zvýšit:

1. Přejděte do nabídky: stiskněte a podržte ① po dobu 3 sekund. Poté stiskněte a podržte
2. Podržte na předním časovači stisknuté tlačítko, dokud se nezobrazí. P
3. Stisknutím — / na předním časovači nastavte výkon.
4. Stisknutím tlačítka ukončíte operaci. Stupně výkonu

Viz část „Technické údaje“.

POZOR!

Ujistěte se, že zvolený výkon odpovídá jističům v domácnosti.

POZOR!

Pokud je výkon nižší nebo roven 2000 W, nelze aktivovat SenseBoil®.

• P73 — 7350 W

• P15 — 1500 W
• P20 — 2000 W
• P25 — 2500 W
• P30 — 3000 W
• P35 — 3500 W
• P40 — 4000 W
• P45 — 4500 W
• P50 — 5000 W
• P60 — 6000 W

6. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Zapnutí a vypnutí

Stisknutím a podržením varnou desku zapnete nebo vypnete.

6.2 Detekce nádoby

Tato funkce signalizuje přítomnost varných nádob na varné desce a vypne varné zóny, pokud během vaření není zjištěna žádná nádoba.

Pokud varnou nádobu položíte na varnou zónu před zvolením tepelného výkonu, na ovládací liště se zobrazí ukazatel nad symbolem 0.

Odstraníte-li nádobu z aktivované varné zóny a dočasně ji odložíte, nad příslušným ovládacím panelem začnou blikat ukazatele. Pokud varnou nádobu nepostavíte zpět na zapnutou varnou zónu do 120 sekund, varná zóna se automaticky vypne.

Chcete-li pokračovat ve vaření, ujistěte se, že nádobu položíte zpět na varnou zónu v uvedeném časovém limitu.

6.3 Používání varných zón

Postavte varnou nádobu na střed zvolené zóny. Indukční varné zóny se automaticky přizpůsobují průměru dna nádoby.

Pomocí funkce Bridge můžete s velkými nádobami vařit na dvou varných zónách zároveň. Nádoby musí zakrývat střed obou zón, ale nesmí přesahovat označené okraje.

Je-li nádoba umístěna mezi oběma středy zón, funkce Bridge se nezapne.

1. Na ovládací liště zadejte požadovaný tepelný výkon.
   Ukazatele nad ovládací lištou se zobrazují až po zvolenou úroveň tepelného výkonu.
2. Chcete-li varnou zónu vypnout, stiskněte 0.

6.5 PowerBoost

Tato funkce dodá indukčním varným zónám více elektrické energie. Funkci lze zapnout pro indukční varnou zónu pouze na omezenou dobu. Poté se indukční varná zóna automaticky přepne na nejvyšší teplotu.

Viz část „Technické údaje“.

Zapnutí funkce pro varnou zónu: stiskněte P.

Vypnutí funkce: změňte nastavení teploty.

6.6 OptiHeat Control (Třístupňový ukazatel zbytkového tepla)

VAROVÁNÍ!

☐ / ☑ Dokud je kontrolka viditelná, hrozí nebezpečí popálení zbytkovým teplem.

Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. Sklokeramická varná deska se ohřívá teplem varné nádoby.

Kontrolky se zobrazí, když je varná zóna horká. Kontrolky zobrazují úroveň zbytkového tepla u varných zón, které právě používáte:

- pokračovat ve vaření,

- uchovat teplé,

- zbytkové teplo.

Může se také zobrazovat kontrolka:

• pro sousedící varné zóny, i když je nepoužíváte,
- když položíte horkou nádobu na studenou varnou zónu,
- když je varná deska vypnutá, ale varná zóna je stále horká.

Kontrolka se přestane zobrazovat, když varná zóna vychladne.

6.7 Časovač

Odpočítávání času

Pomocí této funkce můžete nastavit délku zapnutí varné zóny při jednom vaření.

Nastavte tepelný výkon pro danou varnou zónu a poté nastavte funkci.

1. Stiskněte tlačítko . Na displeji časovače se zobrazí 00.
2. Pomocí tlačítka nebo nastavte čas (00–99 minut).
3. Časovač spustte stisknutím tlačítka nebo vyčkejte tři sekundy. Časovač začne odpočítávat čas.
   Změna času: zvolte varnou zónu pomocí tlačítka ⏻ a stiskněte tlačítko + nebo . —

Vypnutí funkce: zvolte varnou zónu pomocí tlačítka a stiskněte tlačítko . Zbývající čas se bude odečítat zpět až do 00.

Časovač dokončí odpočítávání, zazní zvukový signál a začne blikat 00. Varná zóna se vypne. Signál a blikání vypnete stisknutím libovolného symbolu.

Minutka

Tuto funkci můžete použít, když je varná deska zapnutá, ale není zapnutá žádná varná zóna. Tepelný výkon zobrazí 00.

1. Stiskněte tlačítko .

2. Stisknutím nebo nastavte čas. Časovač dokončí odpočítávání, zazní zvukový signál a začne blikat 00. Signál a blikání vypnete stisknutím libovolného symbolu.

Vypnutí funkce: stiskněte tlačítko a poté tlačítko —. Zbývající čas se bude odečítat zpět až do 00.

6.8 Rízení výkonu

Pokud je aktivních několik zón a příkon překročí mez elektrického napájení, tato funkce rozdělí dostupný výkon mezi všechny varné zóny. Varná deska ovládá nastavení

ohřevu, aby chránila pojistky v domovní instalaci.

• Pokud varná deska dosáhne meze maximálního dostupného výkonu (viz typový štítek), výkon varných zón se automaticky sníží.
• Vždy se upřednostní nastavení ohřevu varné zóny, která byla zvolena jako první. Zbývající výkon bse rozdělí mezi ostatní varné zóny podle pořadí jejich volby.
• U varných zón, které mají snížený výkon, ovládací panel blikne a zobrazí maximální možné tepelné výkony.
• Počkejte, dokud displej nepřestane blikat, nebo snižte nastavení ohřevu varné zóny zvolené jako poslední. Varné zóny budou nadále fungovat se sníženým nastavením ohřevu. V případě potřeby manuálně změňte nastavení ohřevu varných zón.

6.9 SenseBoil®

Funkce automaticky přizpůsobí teplotu vody tak, aby nepřekypěla z hrnce, jakmile dosáhne bodu varu.

i

Pokud je na varné zóně, kterou chcete použít, jakékoliv zbytkové teplo (☐ /☐), zazní zvukové signály a funkce se nespustí.

Tato funkce nefunguje s nepřilnavým nádobím.

POZOR!

Funkci nepoužívejte s prázdnými nádobami. Během provozu funkce nenechávejte varnou desku bez dozoru.

1. Nádoby naplněné 1–5 l studené vody položte na dostupné varné zóny, pro které chcete spustit tuto funkci.

Pokud položíte jednu nádobu pouze na jednu varnou zónu, funkce se spustí automaticky.

1. Varnou desku zapněte stisknutím .①

2. Funkci zapnete stisknutím symbolu . Na všech varných zónách, u kterých můžete aktuálně použít tuto funkci, se zobrazí blikající kontrolka nad P.

3. Dotkněte se kdekoli posuvníku zvolené varné zóny.

Spustí se funkce. Jakmile se funkce spustí, zobrazí se ukazatele nad posuvníkem a spustí se animace.

i

Pokud do pěti sekund nepoložíte nádobu na žádnou z varných zón, funkce se automaticky vypne.

Když funkce dosáhne bodu varu, varná deska vydá zvukový signál a nastavení tepelného výkonu se automaticky změní na výchozí úroveň varu.

Funkci vypnete před dosažením bodu varu stisknutím třebo 0.

Chcete-li funkci vypnout po dosažení bodu varu, stiskněte posuvník a ručně upravte nastavení teploty.

Pokud zapnete Pauza nebo vyjmete nádobu, funkce se vypne.

Pokud Odpočítávání času nastavíte na jednu z varných zón a nastavený čas vyprší před dosažením bodu varu, funkce se automaticky vypne.

Tipy a rady:

• Tato funkce se nejlépe hodí pro vaření vody a brambor.
• Tato funkce nemusí správně fungovat u rychlovarných konvic a varných konvic na espresso.
• Naplňte polovinu až tři čtvrtiny hrnce studenou vodou z kohoutku a ponechte 4 cm od okraje hrnce prázdné. Nepoužívejte méně než 1 l nebo více než 5 l vody. Ujistěte se, že celková hmotnost vody (nebo vody a brambor) je v rozmezí 1–5 kg.

max. 5l / 5kg / 75% min. 1l / 1kg / 50%

• K zajištění nejlepších výsledků vařte pouze celé, neloupané brambory střední velikosti. Brambory příliš nepěchujte.
• Během fáze zahřívání se vyhněte energickému míchání v ostatních nádobách a souběžnému vaření (např. smažení nebo vaření) na jiných varných zónách.
• Vyvarujte se tvorbě vnějších vibrací (např. vzniklých používáním mixéru nebo položením mobilního telefonu vedle varné desky), když je funkce spuštěná.
• V závislosti na druhu potravin a nádobí můžete upravit nastavení phřevu po dosažení bodu varu.
• Po dosažení bodu varu prídejte sůl.
• Pro úsporu energie přiklopíme pokličkou.

6.10 Struktura nabídky

Tabulka zobrazuje základní strukturu nabídky.

Uživatelská nastavení

Symbol	Nastavení Možné varianty
b Zvuk Zap / Vyp (--)
P Omezení výkonu 15 - 73
H Režim odsavače par	0 - 6
E Historie výstrah / chyb	Seznam nedávných výstrah / chyb.

7. DOPLŇKOVÉ FUNKCE

7.1 Automatické vypnutí

Tato funkce varnou desku automaticky vypne v následujících případech:

• Všechny varné zóny jsou vypnuté,
- Po zapnutí varné desky nenastavíte žádný tepelný výkon ani otáčky ventilátoru,
- Něco jste rozlili nebo položili na ovládací panel na déle než 10 sekund (pánev, utěrka atd.). Zazní zvukový signál a varná deska se vypne. Odstraňte předmět nebo očistěte ovládací panel.
- Spotřebič se příliš zahřeje (např. při vyvaření obsahu pánve). Před dalším použitím varné desky nechte varnou zónu vychladnout.

Pokyny pro vstup do uživatelských

nastavení: stiskněte a podržte po dobu 3 sekund. Poté stiskněte a podržte Nastavení se zobrazí na časovači u levých varných zón.

Pohyb v nabídce: nabídka se skládá ze symbolu nastavení a hodnoty. Symbol se zobrazí na zadním časovači a hodnota na předním časovači. Pro pohyb mezi nastaveními stiskněte tlačitko 📋 na předním časovači. Chcete-li změnit hodnotu nastavení, stiskněte tlačitko + nebo na předním časovači.

Opuštění nabídky: stiskněte tlačítko ①

OffSound Control

Zvuky můžete zapnout nebo vypnout v Nabídka > Uživatelská nastavení.

i

Viz „Struktura nabídky“.

Když jsou zvuky vypnuté, stále uslyšíte zvukový signál, když:

• stisknete , ①
• časovač dokončí odpočet,

• stisknete neaktivní symbol.

• Nevypnete varnou zónu nebo nezměníte tepelný výkon. Po určité době se varná deska vypne.

Vztah mezi nastavením tepelného výkonu a dobou, po které se spotřebič vypne:

1 - 2 6 hodinách

3 - 4 5 hodinách

5 4 hodinách

6 - 9 1,5 hodině

7.2 Pauza

Tato funkce přepne všechny zapnuté varné zóny na nejnižší tepelný výkon.

Když je tato funkce zapnutá, lze použít funkce ⓑ. Všechny ostatní symboly na ovládacím panelu jsou zablokované.

Tato funkce nevypne funkce časovače.

1. Zapnutí funkce: stiskněte tlačítko .II Tepelný výkon je snížen na hodnotu 1.

2. Pokyny pro vypnutí funkce: stiskněte II.

Zobrazí se předchozí nastavení tepelného výkonu.

7.3 Zámek

Když varná deska pracuje, ovládací panel lze zablokovat. Zabráníte tak náhodné změně tepelného výkonu.

Nejprve nastavte tepelný výkon.

Zapnutí funkce: stiskněte tlačítko 📋.

Vypnutí funkce: znovu stiskněte tlačítko

i

Tato funkce se vypne při vypnutí varné desky.

7.4 Dětská bezpečnostní pojistka

Tato funkce brání neúmyslnému použití varné desky.

Zapnutí funkce: stiskněte tlačítko ①

Nenastavujte žádný tepelný výkon. Stiskněte a podržte tlačítko do dobu tří sekund, dokud se nad symbolem nezobrazí ukazatel.

Vypněte varnou desku pomocí Ⓖ

i

Funkce zůstane zapnutá i po vypnutí varné desky. Nad symbolem svítí ukazatel.

Vypnutí funkce: stiskněte tlačítko ①

Nenastavujte žádný tepelný výkon. Stiskněte a podržte tlačítko po dobu tří sekund,

dokud nad symbolem nezmizí ukazatel. Vypněte varnou desku pomocí ①

Vaření se zapnutou funkcí: stiskněte tlačítko ⚠ poté stiskněte na tři sekundy symbol ⚡ dokud se ukazatel nad symbolem nepřestane zobrazovat. Nyní můžete varnou desku použít. Když varnou desku vypnete pomocí ⚣, funkce je znovu zapnutá.

7.5 Bridge

i

Funkce se zapne, když nádoba zakrývá středy dvou zón. Další informace o správném umístění varných nádob naleznete v části „Použivání varných zón“.

Funkce nefunguje, když je spuštěno SenseBoil®.

Tato funkce spojí obě varné zóny na levé straně, které pak fungují jako jediná.

Nejprve nastavte teplotu pro jednu z varných zón na levé straně.

Pokyny pro zapnutí funkce: dotkněte se ■) Teplotu nastavíte nebo změníte stisknutím jednoho z ovládacích snímačů.

Pokyny pro vypnutí funkce: dotkněte se ■ Varné zóny fungují nezávisle.

7.6 Hob ^2 Hood

Jedná se o pokročilou automatickou funkci, která spojí varnou desku se speciálním odsavačem par. Jak varná deska, tak odsavač par jsou vybaveny infračerveným vysílačem. Rychlost ventilátoru se řídí automaticky na základně nastavení režimu a teploty nejteplejší varné nádoby na varné desce. Ventilátor lze také z varné desky ovládat ručně.

i

U většiny odsavačů par je dálkový systém ovládání ve výchozím stavu vypnutý. Před použitím funkce jej zapněte. Více informací viz návod k použití odsavače par.

Automatický chod funkce

Chcete-li funkci ovládat automaticky, nastavte automatický režim na H1 – H6. Varná deska je původně nastavena na H5. Odsavač par reaguje při každém použití varné desky. Varná deska automaticky rozpozná teplotu varných nádob a přizpůsobí rychlost ventilátoru.

Automatické režimy

Automa-		Vaření1)	Smaže-ní2)
	tické osvětlení
H0 Vyp Vyp Vyp
H1 Zap Vyp Vyp
H23)	Zap Rychlost	ventilátoru 1	Rychlost ventilátoru 1
H3 Zap Vyp Rychlost			ventilátoru 1
H4 Zap Rychlost		ventilátoru 1	Rychlost ventilátoru 1
H5 Zap Rychlost		ventilátoru 1	Rychlost ventilátoru 2
H6 Zap Rychlost		ventilátoru 2	Rychlost ventilátoru 3

1) Varná deska rozpozná proces vaření a nastaví rychlost ventilátoru v souladu s automatickým režimem.

2) Varná deska rozpozná proces smažení a nastaví rychlost ventilátoru v souladu s automatickým režimem.

3) Tento režim zapne ventilátor a osvětlení a nezávisí na teplotě.

Změna automatického režimu

1. Vypněte varnou desku.
2. Stiskněte ① na tři sekundy. Displej se rozsvítí a zhasne.
3. Stiskněte na tři sekundy.

4. Několikrát stiskněte, dokud se nerozsvítí H.

5. Stisknutím časovače vyberte automatický režim.

i

Chcete-li odsavač par ovládat přímo na panelu odsavače par, vypněte automatický režim funkce.

i

Po dokončení vaření a vypnutí varné desky může ventilátor odsavače par ještě nějakou dobu pracovat. Systém poté ventilátor vypne automaticky a na dalších 30 sekund vám zabráni v jeho náhodném spuštění.

Manuální ovládání rychlosti ventilátoru

Funkci můžete také ovládat ručně. Chcete-li tak učinit, stiskněte ^A_UT_I když je varná deska zapnutá. Tím se vypne automatický chod funkce a umožní vám to ručně změnit rychlost ventilátoru. Stisknutím symbolu ^A_UT_O zvýšite rychlost ventilátoru o jeden stupeň. Když dosáhnete intenzivního stupně a stisknete symbol ^A_UT_N novu, nastavíte rychlost ventilátoru na 0, čímž ventilátor odsavače par vypnete. Chcete-li znovu spustit ventilátor s rychlostí otáček 1, znovu stiskněte ^A_UT_O

i

Automatický chod této funkce zapnete tak, že vypnete a opět zapnete varnou desku.

Zapnutí osvětlení

Varnou desku můžete nastavit tak, aby se při jejím zapnutím automaticky zapnulo i osvětlení. Učiníte tak nastavením automatického režimu na H1 – H6.

i

Osvětlení na odsavači par se vypne dvě minuty po vypnutí varné desky.

8. TIPY A RADY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

8.1 Nádobí

U indukčních varných zón vytváří silné elektromagnetické pole teplo ve varné nádobě velmi rychle.

Indukční varné zóny používejte s vhodnými nádobami.

• Aby se zabránilo přehřátí a zlepšil se výkon zón, musí být nádoby co nejsilnější a nejrovnější.
• Než nádoby položíte na povrch varné desky, ujistěte se, že jejich dno je čisté a suché.
• Vždy dávejte pozor, abyste neposunuli nebo netřeli nádobí o okraje a rohy skla, protože by mohlo dojít k odštípnutí nebo poškození skleněného povrchu.

Materiál nádobí

Nádoba je vhodná pro indukční varnou desku, jestliže:

• voda na varné zóně nastavené na nejvyšší teplotu začne velmi rychle vřít.
- dno varné nádoby přitahuje magnet.

Rozměry nádobí

• Indukční varné zóny se automaticky přizpůsobují průměru dna nádoby. Postavte varnou nádobu na střed zvolené varné zóny.
• Účinnost varné zóny závisí na průměru varné nádoby. Pro zajištění optimálního přenosu tepla používejte nádoby o průměru podobném velikosti dané varné zóny, ne větší a ne menší, než je doporučeno. Informace o doporučeném průměru nádoby naleznete v části „Technické údaje“ > „Specifikace varných zón“.

– Nádoby s menším než uváděným minimálním průměrem přijímají pouze část výkonu vytvářeného varnou zónou, což vede k pomalejšímu ohřevu.

– Pro dosažení optimálních výsledků a z bezpečnostních důvodů nepoužívejte nádoby větší, než je uvedeno v části „Specifikace varných zón“. Během vaření nenechávejte varné nádoby v blízkosti ovládacího panelu. Mohlo by to ovlivnit fungování ovládacího panelu nebo náhodně zapnout funkce varné desky.

Viz „Technické údaje“.

8.2 Hluk během provozu

Pokud slyšite:

• praskání: nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
• pískání: používáte varnou zónu na vysoký výkon a nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
• hučení: používáte vysoký výkon.
• cvakání: dochází ke spínaní elektrických přepínačů.
• syčení, bzučení: ventilátor pracuje.

Tyto zvuky jsou normální a neznamenají žádnou závadu.

8.3 Öko Timer (Ekologický časový spínač)

Za účelem úspory energie se topný článek varné zóny sám vypne dřív, než zazní signál odpočítávání času. Rozdíl mezi dobou provozu závisí na nastavené teplotě a délce vaření.

8.4 Zjednodušená příručka k vaření

Vztah mezi nastavením teploty a spotřebou energie příslušné varné zóny není přímo úměrný. Když zvýšíte nastavení teploty, nezvýší se úměrně spotřeba energie dané varné desky. To znamená, že varná zóna se středním nastavením teploty spotřebuje méně než polovinu svého výkonu.

Údaje v tabulce jsou pouze orientační.

Tepelný výkon Použití: Čas	Tipy(min)
1 Udržení teploty hotového jídla. dle potře-	by	Nádobu zakryjte pokličkou.
1 - 2 Holandská omáčka, rozpouštění má-sla, čokolády nebo želatiny.	5 - 25 Čas od času zamíchejte.
2 Ztuhnutí nadýchaných omelet a vol-ských ok.	10 - 40 Připravujte zakryté pokličkou.
2 - 3 Dušení jídel z rýže a mléčných jídel,ohřívání hotových jídel.	25 - 50 Přidejte alespoň dvakrát tolik vody nežrýže, mléčná jídla v polovině doby při-pravy zamíchejte.
3 - 4 Dušení zeleniny, ryb a masa v páře. 20 - 45 Přidejte několik lžic vody. Během du-šení kontrolujte množství vody.
4 - 5 Vaření brambor a jiné zeleniny. 20 - 60 Naplňte dno hrnce 1–2 cm vody. Bě-hem vaření kontrolujte množství vody.Udržujte hrnec zakrytý pokličkou.
4 - 5 Příprava většího množství jídla, duše-ných pokrmů a polévek.	60 - 150 Až 3 l tekutiny plus přísady.
6 - 7 Mírné smažení: plátky masa, cordonbleu z telecího masa, kotlety, karbanát-ky, klobásy, játra, jíška, vejce, palačin-ky a koblihy.	dle potře-by	Podle potřeby otočte.
7 - 8 Prudké smažení, opečená bramb. ka-še, steaky z roštěnce, steaky.	5 - 15 Podle potřeby otočte.
9 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso), fritování hranolků.
P Vaření velkého množství vody. Je zapnuto PowerBoost.

8.5 Tipy a rady pro funkci Hob ^2 Hood

Když používáte varnou desku s touto funkcí:

• Chraňte panel odsavače par před přímým slunečním svitem.
• Nemířte halogenové osvětlení na panel odsavače par.
• Nezakrývejte ovládací panel varné desky.
• Nepřerušujte signál mezi varnou deskou a odsavačem par (např. rukou, madlem nádoby nebo vysokou nádobou). Viz obrázek.

Níže znázorněný odsavač par je pouze ilustrativní.

Ostatní dálkově ovládané spotřebiče mohou blokovat signál. Nepoužívejte v blízkosti varné desky žádné takové spotřebiče, dokud je funkce Hob²Hood zapnutá.

Kuchyňské odsavače par s funkcí Hob²Hood

Kompletní řadu kuchyňských odsavačů par, které jsou vybaveny touto funkci, naleznete

na našich webových stránkách pro spotřebitele. Kuchyňské odsavače par Electrolux, které jsou vybaveny touto funkcí, musí být označeny symbolem AUTO

9. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

9.1 Všeobecné informace

• Varnou desku po každém použití vyčistěte.
- Varné náčiní používejte vždy s čistou spodní stranou.
- Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
- Použijte speciální čisticí prostředek vhodný na povrch varné desky.
- Vždy používejte škrabku doporučenou pro varné desky se skleněným povrchem. Škrabku používejte pouze jako další nástroj k čištění skla po standardním čištění.

VAROVÁNÍ!

K čištění skleněného povrchu nepoužívejte nože ani jiné ostré kovové nástroje.

9.2 Čištění varné desky

• Odstraňte okamžitě: roztavený plast, plastovou fólii, sůl, cukr a potraviny s cukrem, jinak by znečištění mohlo varnou desku poškodit. Vyvarujte se popálení. Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.
• Odstraňujte až po vychladnutí varné desky: stopy vodního kamene, stopy vody, tukové skvrny, kovově lesklé zabarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku vytřete do sucha měkkým hadříkem.
• Odstraňte kovově lesklé zbarvení: použijte roztok vody s octem a očistěte skleněný povrch hadříkem.

10. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

10.1 Co dělat, když...

Problém Možná příčina Řešení
Varnou desku nelze zapnout ani používat.	Varná deska není zapojená do elektrické sitě nebo je zapojená nesprávně.	Zkontrolujte, zda je varná deska správně zapojena do elektrické sitě.
Je spálená pojistka. Zkontrolujte, zda příčinou závady není		pojistka. Pokud dochází k opakované-mu spálení pojistky, obraťte se na autorizovaného elektrikáře.
Nenastavili jste tepelný výkon do 60 sekund.		Zapněte varnou desku znovu a do 60 sekund nastavte tepelný výkon.
Stiskli jste dvě nebo více senzorových tlačítek současně.		Stiskněte pouze jedno senzorové tlačítko.
Je zapnutá funkce Pauza. Viz „Pauza“.
Na ovládacím panelu je voda neboskvrny od tuku.		Vyčistěte ovládací panel.
Je slyšet nepřetržité pípání. Elektrické zapojení je nesprávné. Odpojte varnou desku od sit’ového napájení. Požádejte kvalifikovaného elektrikáře, aby instalaci zkontroloval.
Pro jednu z varných zón nelze zvolit maximální tepelný výkon.	Ostatní zóny spotřebovávají maxi-mální dostupný výkon.Vaše varná deska funguje správně.	Snižte tepelný výkon pro ostatní varné zóny zapojené do stejné fáze. Viz „Ří-zení výkonu“.
Zazní zvukový signál a varná de-ska se vypne.Když se varná deska vypne, ozve se zvukový signál.	Zakryli jste jedno nebo více senzoro-vých tlačítek.	Odstraňte předmět ze senzorových tlačítek.
Varná deska se vypne.	Něco blokuje pole snímače Ⓐ	Odstraňte předmět ze senzorového tlačítka.
Kontrolka zbytkového tepla se nerozsvítí.	Varná zóna není horká, protože byla zapnutá jen krátkou dobu nebo je poškozený snímač.	Jestliže byla varná zóna zapnutá do-statečně dlouho, aby byla horká, obraťte se na autorizované servisní středisko.
Funkce Hob2Hood nefunguje. Zakryli jste ovládací panel. Odstraňte předmět z ovládacího pan-elu.
Používáte velmi vysokou nádobu,která blokuje signál.		Použijte menší nádobu, změňte var-nou zónu nebo ovládejte odsavač par ručně.
Ovládací panel se zahřívá na dotek.	Nádoba je příliš velká nebo jste ji po-ložili příliš blízko k ovládacímu pan-elu.	Je-li to možné, velké nádoby používej-te na zadních varných zónách.
Když se dotknete senzorových tlačítek na panelu, nezazní žádný zvukový signál.	Zvuková signalizace je vypnutá. Zapněte zvukovou signalizaci. Viz „Denní používání“.
Ukazatel nad symbolem rozsvítí.	Je zapnutá funkce Dětská bezpečnostní pojistka nebo Zámek.	Viz „Dětská pojistka“ a „Blokování“.
Ovládací lišta bliká. Na zóně není žádná varná nádobanebo zóna není zcela zakrytá.	Položte na zónu varnou nádobu tak,aby plně zakrývala varnou zónu.
Nádobí není vhodné. Používejte nádoby vhodné pro indukční varné desky. Viz část „Tipy a rady“.
Průměr dna nádoby je pro zónu příliš malý.	Používejte varné nádoby se správnýmirozměry. Viz „Technické údaje“.
a se zobrazí současně.	Výkon je příliš nízký z důvodu ne-vhodné varné nádoby nebo prázdné-ho hrnce.	Použijte vhodný typ varné nádoby. Vizkapitoly „Tipy a rady“ a „Technickéúdaje“.Nezapínejte žádnou zónu, na které senachází prázdná nádoba.
a se zobrazí současně.	Nádoba je prázdná nebo obsahuje jinou tekutinu než vodu, např. olej.	Funkci nepoužívejte s jinými tekutinami než s vodou.
a se zobrazí současně.	V nádobě je příliš mnoho nebo přílišmálo vody.Vařili jste nějaké jiné potraviny nežvodu a brambory. Bod varu se časem posunul a funkce SenseBoil®nemohla správně fungovat.	Pomocí funkce SenseBoil® vařte pouze vodu a brambory. Viz „Tipy a rady“.
Slyšíte pípnutí, ukazatele nadblikají a funkce SenseBoil®se nespustí.	Žádná z varných zón není připravena k použití s funkcí SenseBoil®. Navarných zónách, které chcete zvolit,je zbytkové teplo nebo se stále používají.	Ukončete předchozí vaření a vybertevolnou varnou zónu bez zbytkovéhotepla.
SenseBoil® nefunguje. Úroveň výkonu varné desky je přílišnízká.	Nastavte úroveň výkonu na vyšší hodnotu. Ujistěte se, že zvolený výkon od-povídá jističům v domácnosti. Viz část„Před prvním použitím“ > „ Omezenívýkonu“.
se rozsvítí a objeví se číslo.	U varné desky došlo k chybě. Varnou desku vypněte a po 30 sekundách ji znovu zapněte. Pokud se znovu rozsvítí .odpojte varnou desku od síťového napájení. Po přibližně30 sekundách varnou desku opět za-pojte. Pokud problém přetrvává, obrat’te se na autorizované servisní středisko.

10.2 Pokud problém nemůžete vyřešit...

Pokud problém nemůžete vyřešit sami, obrat'te se na svého prodejce nebo autorizované servisní středisko. Uved'te údaje z typového štítku. Ujistěte se, že jste varnou

desku používali správně. Pokud ne, budete muset servis provedený servisním technikem nebo prodejcem zaplatit, i když je spotřebič ještě v záruce. Informace o záruční době a autorizovaných servisních střediscích jsou uvedeny v záruční brožuře.

11. TECHNICKÉ ÚDAJE

11.1 Typový štítek

Model KIS62453I PNC 949 599 321 00

Typ 61 B4A 01 AA 220 - 240 V / 400 V 2N, 50 Hz

Indukce 7.35 kW Vyrobeno v: Německu

Sériové č. 7.35 kW

ELECTROLUX

11.2 Technické údaje varné zóny

Varná zóna Nominální výkon(maximální tepelný výkon) [W]	PowerBoost [W]	PowerBoostmaximální délka[min]	Průměr varné nádoby [mm]
Levá přední 2300 3200 10 125 - 210
Levá zadní 2300 3200 10 125 - 210
Pravá přední 1400 2500 4 125 - 145
Pravá zadní 1800 2800 10 145 - 180
Výkon varných zón se může u některých údajů v této tabulce mírně lišit od údajů. Mění se s materiálem a rozměry varných nádob.		Pro dosažení nejlepších výsledků vaření používejte nádoby, které nejsou větší než průměr uvedený v tabulce.

12. ENERGETICKÁ ÚČINNOST

12.1 Informace o výrobku

Označení modelu KIS62453I
Typ varné desky Vestavná varná deska
Počet varných zón 4
Technologie ohřevu		Indukce
Průměr kruhových varných zón (∅)	Pravá předníPravá zadní	14.5 cm18.0 cm
Délka (D) a šířka (Š) nekruhové varné zóny	Levá přední	D 22.1 cmŠ 21.8 cm
Délka (D) a šířka (Š) nekruhové varné zóny Levá zadní	D 22.1 cm	Š 21.8 cm
Spotřeba energie na varnou zónu (EC electric coo-king)	Levá předníLevá zadníPravá předníPravá zadní	188.9 Wh/kg188.9 Wh/kg180.8 Wh/kg176.9 Wh/kg
Spotřeba energie varné desky (EC electric hob)		183.9 Wh/kg

IEC / EN 60350-2 – Elektrické spotřebiče na vaření pro domácnost – část 2: Varné desky – metody pro měření výkonu.

Energetické hodnoty vztahující se k dané varné ploše jsou označeny značkami daných varných zón.

12.2 Úspora energie

Budete-li dodržovat následující rady, můžete šetřit energii při běžném vaření.

• Při ohřívání vody použijte jen potřebné množství.
• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Nádoby stavte přímo na střed varné zóny.
• Využijte zbytkové teplo k udržování teploty jídel nebo k jeho rozpuštění.

13. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem Helikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

1.2 Všeobecná bezpečnost'

• Použite vhodný elektrický siet'ový kábel.
• Nedovolte, aby sa siet'ový kábel zamotal.
• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.

- Použite svorku na odlahčenie t'ahu na kábli.

- Nepoužívajte viaczásuvkové adapté ani predlžovacie káble.

- Ak sa na obrazovke zobrazí kód E3, okamžite odpojte varný panel a skontrolujte, či je elektrické zapojenie a siet'ové napätie správne.

2.3 Použitie

VAROVANIE!

N Modrý a modrý N Modrý a modrý N Modrý a modrý

1 Indukčná varná zóna
2 Ovládací panel

4.3 Ukazovatele na displeji

Indikátor	Popis
+ číslica	Došlo k poruche.
☐/☐/☐	OptiHeat Control (3-stupňový ukazovatel’ zvyškového tepla): pokračovat’ vo varení / uchovat’ teplé / zvyškové teplo.

5. PRED PRVÝM POUŽITÍM

VAROVANIE!

1. Prejdite do ponuky: pridržte 3 sekundy tlačidlo Potom pridržte tlačidlo .
2. Stláčajte tlačidlo ☺ na prednom časovači, kým sa nezobrazí P.
3. Stláčaním tlačidiel / na prednom časovači nastavte úroveň výkonu.
4. Ak chcete odíst', stlačte tlačidlo .① Úrovne výkonu

Dbajte na to, aby zvolený výkon vyhovoval poistkám v domových rozvodoch.

UPOZORNENIE!

Stlačením a podržaním ① zapnete alebo vypnete varný panel.

6.2 Detekcia hrnca

Ak pred nastavením varného stupňa položíte kuchynský riad na varnú zónu, na ovládacom paneli sa zobrazí ukazovatel nad tlačidlom 0.

1. Na ovládacom pásiku stlačte požadovaný varný stupeň.

Ukazovatele nad ovládacím pásikom sa zobrazia až po zvolenú úroveň stupňa ohrevu.

6.6 OptiHeat Control (3-krokový indikátor zvyškového tepla)

VAROVANIE!

1. Stlačte tlačidlo 📋. Na displeji časovača sa zobrazí 00.
2. Stlačením tlačidla alebo nastavte čas (00 – 99 minút).
3. Stlačením tlačidla spustite časovač alebo počkajte 3 sekundy. Časovač začne odpočítavat'.

Zmena času: pomocou tlačidla Vyberte varnú zónu a stlačte tlačidlo alebo.

1. Stlačte tlačidlo ⏻.

2. Stlačením alebo nastavte čas. Časovač ukončí odpočítavanie, zaznie zvukový signál a bliká 00. Signál a blikanie vypnete stlačením ľubovolného symbolu.

Ked funkcia zaznamená bod varu, varný panel vydá zvukový signál a varný stupeň sa automaticky zmení na predvolený režim pomalého varenia.

Používatelské nastavenia

Symbol	Nastavenie Dostupné možnosti
b Zvuk Zap. / Vyp. (--)
P Obmedzenie napá-jania		15 - 73
H Režim odsávača pár		0 - 6
E História alarmov / chýb		Zoznam nedávnych alarmov / chýb.

Pridržte 3 sekundy tlačidlo Potom pridržte tlačidlo Nastavenia sa zobrazia na časovači lavých varných zón.

Opustenie ponuky: stlačte tlačidlo ①

OffSound Control

7.1 Automatické vypínanie

Automatické ovládanie funkcie

Ak chcete funkciu ovládat' automaticky, nastavte automatický režim na H1 – H6. Varný panel je originálne nastavený na H5. Odsávač pár reaguje pri každom spustení varného panela. Varný panel automaticky meria teplotu kuchynského riadu a upravuje rýchlost' ventilátora.

Automatické režimy

Automa-

tické osvetlenie

Varenie ^1)

Vyprážanie2)

H0 Vyp. Vyp. Vyp.

H1 Zap. Vyp. Vyp.

H23)

Zap. Rýchlost

t' ventilátora 1

Zmena automatického režimu

1. Vypnite varnú dosku.
2. Stlačte tlačidlo na 3 sekundy. Displej sa zapne a vypne.
3. Stlačte tlačidlo na 3 sekundy.
4. Niekoľkokrát stlačte tlačidlo , kym sa nerozsvieti H.
5. Stlačením tlačidla časovača vyberte automatický režim.

i

Ak chcete ovládat' odsávač pár priamo cez panel odsávača pár, vypnite automatický režim funkcie.

i

ventilátor odsávača pár vypne. Ventilátor znovu spustíte pri rýchlosti 1 stlačením tlačidla AUTO

i

Varný panel je možné nastavit' tak, aby sa svetlo zaplo automaticky vždy, ked' zapnete varný panel. Urobíte tak nastavením automatického režimu na H1 – H6.

i

Materiál kuchynského riadu

Rozmery kuchynského riadu

Iné spotrebiče ovládané na dialku môžu blokovat' signál. Nepoužívajte takéto spotrebiče v blízkosti varného panela, ked' je zapnutá funkcia Hob²Hood.

Odsávače pár s funkciou Hob²Hood

- Varný panel po každom použití očistite.

- Odstráňte lesklé kovové sfarbenie: použite roztok vody s octom a vyčistite sklenený povrch handričkou.

10. ODSTRAŇOVANIE PROBLÉMOV

VAROVANIE!

Model KIS62453I Č. výrobku (PNC) 949 599 321 00

Typ 61 B4A 01 AA 220 - 240 V/400 V 2N, 50 Hz

Varná zóna Nominálny výkon(max. varný stu-peň) [W]	PowerBoost [W]	PowerBoost maximálne trva-nie [min]	Priemer kuchyn-ského riadu [mm]
Ľavý predný 2300 3200 10 125 - 210
Ľavý zadný 2300 3200 10 125 - 210
Pravý predný 1400 2500 4 125 - 145
Pravý zadný	1800 2800 10 145 - 180

• Ked' zohrievate vodu, použite len také množstvo, aké potrebujete.
• Na riad podla možností vždy položte pokrievku.
• Kuchynský riad položte priamo do stredu varnej zóny.
• Zvyškové teplo využite na udržiavanie teploty jedla alebo na jeho roztopenie.

13. OCHRANA ŽIVOTNÉHO PROSTREDIA

Materiály označené symbolom odovzdajte na recykláciu. Obal hod'te do príslušných kontajnerov na recykláciu. Chráněživotné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené symbolom
