NÁVOD K OBSLUZE BP-S2000F BLUEPALM

Venkovní nabíjecí stanice

BP-S2000F

Úvod

Zamýšlené použití

Vysvětlení symbolů

Bezpečnostní instrukce

Poznámky k integrované baterii a likvidaci

Důležité poznámky k likvidaci

Rozsah dodávky

Údaje o výrobku

Dobíjecí zařízení / Způsob nabíjení

Uvedení do provozu

Specifikace

Pokyny pro LED obrazovku

Časté dotazy

Chemické složení

Pokyny k aplikaci

Diagnostika závad

Skladování a údržba

Technické údaje

Vyloučení odpovědnosti

Záruka

Prohlášení o shodě

PŘED ZAHÁJENÍM PROVOZU, INSTALACE, OBSLUHY NEBO ÚDRŽBY SI PROSÍM PEČLIVĚ PŘEČTĚTE NÁVOD K OBSLUZE. CHRAŇTE SEBE I OSTATNÍ DODRŽOVÁNÍM BEZPEČNOSTNÍCH POKYNŮ. NEDODRŽENÍ POKYNŮ MŮŽE ZPŮSOBIT ZRANĚNÍ OSOB A/NEBO POŠKOZENÍ MAJETKU A/NEBO ZTRÁTU ZÁRUKY.

BLUEPALM

Zamýšlené použití

S 2240 Wh akumulované energie můžete napájet elektronická zařízení kdykoli a kdekoli, at’ už jste v kempu, v obytném voze nebo v případě nouze či při výpadku proudu.

Náš výrobek není vhodné používat s instalacemi, které se týkají osobní bezpečnosti a velmi se spoléhají na dodávku energie, jako je lékařské vybavení, vybavení jaderných elektráren, výroba letadel a kosmických lodí atd. Proto nepřijímáme žádnou odpovědnost za nehody týkající se osobní bezpečnosti, požáry nebo poruchy stroje způsobené používáním našeho výrobku s výše uvedeným zařízením.

Vysvětlení symbolů

NEBEZPEČÍ!

VAROVÁNÍ!

Symbol:

Význam:

Třída ochrany 2

Symbol označuje, že jednotka je zařazena do třídy ochrany 2.

Přístroje třídy ochrany 2 nejsou připojeny k ochrannému vodiči. Místo toho mají zesílenou nebo dvojitou izolaci na úrovni jmenovitého izolačního napětí mezi aktivními a dotykovými částmi. Elektricky vodivé povrchy nebo vodivé dotykové části jsou tak odděleny od živých částí zesílenou nebo dvojitou izolací.

BLUEPALM

Bezpečnostní instrukce

Účelem tohoto návodu k obsluze je seznámit vás s obsluhou tohoto výrobku. Obsahuje důležité pokyny pro použití, bezpečnost a údržbu spotřebiče. Uschovejte proto tento návod na bezpečném místě, abyste do něj mohli kdykoli nahlédnout. Předejte jej dalším uživatelům.

Při používání dodržujte bezpečnostní pokyny.

Před použitím jednotky zkontrolujte jednotku a její připojovací kabel a také příslušenství, zda nejsou poškozeny. Nepoužívejte jednotku, pokud je viditelně poškozena.

Provozujte jednotku pouze ze standardních domácích zásuvek. Zkontrolujte, zda síťové napětí uvedené na typovém štítku odpovídá napětí vašeho síťového napájení.

Připojovací kabel nemačkejte ani jej netahejte přes ostré hrany nebo horké povrchy. Při prěnášení netahejte za prěipojovací kabel.

Pokud je napájecí kabel tohoto spotřebiče poškozen, musí jej vyměnit výrobce nebo jeho poprodejní servis nebo podobně kvalifikovaná osoba, aby se předešlo nebezpečí.

Odpojte spotřebič: po každém použití, v případě poruchy během provozu, před čištěním přístroje.

Nikdy nevytahujte zástrčku ze zásuvky za síťový kabel nebo mokrýma rukama.

Spotřebič je určen výhradně pro domácí nebo podobné použití. Nesmí se používat pro komerční účely!

BLUEPALM

Jednotka je vhodná pouze pro vnitřní použití.

Ujistěte se, že jednotka má během provozu dobrou stabilitu a že není možné zakopnout o síťový kabel.

Spotřebič nikdy nepoužívejte po poruše, např. pokud přístroj spadl do vody nebo byl jiným způsobem poškozen.

Výrobce nenese žádnou odpovědnost za nesprávné použití v důsledku nedodržení návodu k použití.

Přestavbou nebo úpravou výrobku se zhoršuje jeho bezpečnost. Pozor: Nebezpečí zranění!

Veškeré úpravy nebo opravy jednotky či příslušenství smí provádět pouze výrobce nebo osoby, které jsou výrobcem k tomuto účelu výslovně zmocněny.

Ujistěte se, že je výrobek provozován ze snadno přístupné zásuvky, abyste v případě nouze mohli jednotku rychle odpojit od sítě.

Nikdy výrobek sami neotevírejte. Nikdy neprovádějte opravy sami!

Zacházejte s výrobkem opatrně. Může se poškodit nárazem, úderem nebo pádem i z malé výšky.

Chraňte výrobek před vlhkostí a extrémním teplem.

Nikdy neponořujte výrobek do vody ani jiných kapalin.

Nedotýkejte se výrobku mokrýma ani vlhkýma rukama.

Nikdy nepoužívejte výrobek po poruše, např. pokud spadl do vody nebo byl jiným způsobem poškozen.

BLUEPALM

NEBEZPEČÍ!

NEROZEBÍREJTE, NEOPRAVUJTE ani NEUPRAVUJTE systém ani baterii. Mohlo by to vést k úrazu elektrickým proudem, požáru atd.

NEUMISTUJTE systém do blízkosti ohně nebo do ohně ani jej nevystavujte teplu.

Nevystavujte přímému slunečnímu záření. Mohlo by to vést k úrazu elektrickým proudem, požáru atd.

NENABÍJEJTE, NEPOUŽÍVEJTE ani NESKLADUJTE systém v koupelně, na dešti ani ve vlhkých prostorách. Mohlo by to vést k úrazu elektrickým proudem, požáru atd.

Výstupní zásuvku používejte pouze pro napájení externích zařízení. Za žádných okolností nepřipojujte výstup do sítě.

Připojení k elektrické síti by mohlo způsobit úraz elektrickým proudem, zranění nebo požár.

NEDOTÝKEJTE se mokrýma rukama systému ani zástrček. Mohlo by to vést k úrazu elektrickým proudem.

NEPŘIPOJUJTE kovové předměty k AC vstupu ani k AC výstupu. Mohlo by to vést k úrazu elektrickým proudem, požáru atd.

NEMNĚTE si oči, pokud se do nich dostane tekutina zevnitř systému. Pokud k tomu dojde, vypláchněte oči vodou a okamžitě vyhledejte lékařskou pomoc. Hrozí oslepnutí.

NELIKVIDUJTE systém společně s domovním odpadem.

BLUEPALM

Dodržujte místní zákony týkající se likvidace systému.

NEPOUŽÍVEJTE nevhodné napájecí kabely. Mohlo by to vést k úrazu elektrickým proudem, požáru atd.

Při provozu systému NEPŘEKRAČUJTE specifikované vstupní napětí. Mohlo by to vést k úrazu elektrickým proudem, požáru atd.

NEPOUŽÍVEJTE systém, pokud nefunguje správně. Mohlo by to vést k úrazu elektrickým proudem, požáru, poškození systému atd.

NEPŘEMÍŠ ŠUJTE systém, když se nabíjí nebo je v provozu. Mohlo by to vést k úrazu elektrickým proudem, poškození systému nebo jinému zranění.

VAROVÁNÍ

Používejte systém pouze v čistém a suchém prostředí. Nepoužívejte a neskladujte v prašném a vlhkém prostředí. Nedodržení těchto předpisů může vést ke zkratu, tvorbě kouře nebo požáru, pokud se kovový prach nebo malé kovové části dostanou do kontaktu s přípojkami.

Před každým použitím zkontrolujte systém. Nepoužívejte systém, pokud je poškozený nebo vadný. Pokud zjistíte, že systém má nějaká poškození nebo praskliny, je vadný nebo má jakékoli jiné nedostatky, přestaňte jej používat.

Pokud systém vykazuje jakékoli abnormality, NEPOKRAČUJTE v jeho používání a kontaktujte prodejce nebo servisní středisko.

BLUEPALM

Pokud je napájecí kabel poškozený nebo vadný, systém nepoužívejte.

Udržujte systém mimo dosah dětí. NEDOVOLTE dětem používat napájecí jednotku. Mohlo by to vést k nehodám nebo zraněním. Tento systém nesmí používat děti. Udržujte systém a jeho propojovací kabely mimo dosah dětí.

Děti si se systémem nesmí hrát.

Systém nesmějí používat osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi anebo nedostatkem zkušeností a znalostí, pokud jim nebyl poskytnut dohled nebo nebyly poučeny o bezpečném používání systému a neporozuměly souvisejícím nebezpečím.

Udržujte systém mimo dosah domácích zvířat.

NEPOUŽÍVEJTE ani neskladujte systém v prostředí s vysokými teplotami. Mohlo by to vést k deformaci nebo přehřátí systému.

Pokud se kapalina zevnitř systému dostane do kontaktu s pokožkou nebo oděvem, omyjte postižená místa vodou z vodovodu.

Kontakt s kapalinou může způsobit zranění.

Během bouřky odpojte napájecí kabel ze zásuvky.

Bouřka může v zásuvce způsobit nadproud, který může vést k přehřátí, požáru nebo jiné nehodě.

BLUEPALM

NENABÍJEJTE systém pomocí napájecích systémů, které fungují mimo rozsah 100–240 V. Jinak může dojít k přehřátí, požáru atd.

NEPOKLÁDEJTE systém na bok ani vzhůru nohama během používání nebo skladování. Mohlo by to vést k úniku nebo přehřátí systému, což může mít za následek další nehody.

POZOR

Pokud zjistíte rez, zvláštní zápach, přehřátí nebo jiné abnormální podmínky, okamžitě přestaňte systém používat a kontaktujte prodejce nebo naše servisní středisko.

Systém splňuje všechny zákonné požadavky pro přepravu nebezpečných materiálů.

Tento systém obsahuje baterie LifePO4.

Podle přepravních standardů leteckých společností nelze lithiové baterie s kapacitou 100 Wh přepravovat letecky.

Při přepravě ve vozidlech zkontrolujte, zda je systém při přepravě v motorovém vozidle řádně zajištěn.

Nedodržení tohoto ustanovení může vést k poškození systému, úrazu elektrickým proudem, přehřátí, požáru a dalším nehodám.

Systém lze nabíjet a používat pouze při okolní teplotě mezi -10 a 40 °C (14–104 °F).

Provoz systému nad nebo pod tímto teplotním rozsahem může vést k přehřátí nebo sníženému výkonu.

BLUEPALM

Okamžitě vypněte systém, pokud byl náhodou upuštěn, spadl nebo byl vystaven silným vibracím.

Abyste předešli nehodám, kontaktujte prosím prodejce nebo naše servisní středisko a nechte systém zkontrolovat a opravit.

Pečlivě si přečtěte pokyny pro elektrické spotřebiče, které chcete připojit k napájecí jednotce.

Před připojením se ujistěte, zda vámi připojovaná jednotka je vypnutá.

Jednotka, která se náhle spustí, může způsobit nehodu nebo zranění.

Při aktivaci ochranné funkce a odpojení zástrčky spotřebiče odpojte elektrické zařízení od zástrčky. Vypněte systém, když jej nepoužíváte/neskladujete, aby nedošlo k úrazu elektrickým proudem a zbytečnému vybití baterie atd.

Při přemíst'ování držte jednotku mimo dosah jiných předmětů.

Dbejte zvýšené opatrnosti, aby spotřebič nikdy nespadl na podlahu.

Umístěte jednotku na stabilní povrch. Tím také usnadníte čtení displejů.

Jednotka by neměla být vystavena otřesům ani vibracím. Jinak hrozí nebezpečí požáru.

Napájecí zdroje při používání generují elektromagnetická pole, která mohou rušit normální provoz lékařských implantátů nebo osobních lékařských zařízení, jako jsou kardiostimulátory, kochleární implantáty, naslouchátka, defibrilátory atd. Pokud

BLUEPALM

se takové zdravotnické prostředky používají, obrat'te se na výrobce ohledně případných omezení použití takových prostředků. Tato opatření jsou nezbytná pro zajištění dostatečné bezpečné vzdálenosti mezi lékařskými implantáty (např. kardiostimulátory, kochleární implantáty, naslouchátka, defibrilátory atd.) a tímto výrobkem v době jeho použití.

Pokud je napájecí zdroj připojen k chladničce v normálním režimu, kolísáním napájení může dojít k automatickému vypnutí napájení. Nedoporučujeme k jednotce připojovat ledničku, ve které jsou uloženy léky, vakcíny nebo jiné cenné nebo lékařské anebo i zdravotně nedůležité látky.

Pokud je však zdroj připojen k lednici, kde jsou uloženy léky, vakcíny nebo jiné cenné látky, lékařské i nelékařské, doporučuje se AC výstup v aplikaci nastavit na volbu „vždy zapnutý“. To pomáhá zajistit nepřetržité napájení a efektivní spotřebu energie.

Uschovejte originální obal jednotky a použijte jej pro případ přepravy.

Poznámky k integrované baterii a likvidaci

Použité dobíjecí baterie nepatří do domovního odpadu. Jako spotřebitel máte zákonnou povinnost vrátit použité dobíjecí baterie k řádné likvidaci. Dobíjecí baterie můžete odevzdat na veřejných sběrných místech ve vaší obci nebo všude tam, kde se prodávají dobíjecí baterie stejného typu.

Baterie nepatří do rukou dětem.

BLUEPALM

Nezahřívejte baterii nad 60 °C a nevhazujte ji do ohně: nebezpečí požáru, výbuchu a popálení!

Nezkratujte baterii.

Nepokoušejte se baterie otevřít.

Při nabíjení zůstaňte blízko jednotky a pravidelně kontrolujte její teplotu. Pokud se velmi přehřeje, okamžitě zastavte nabíjení. Baterie, která se během nabíjení velmi zahřeje nebo se zdeformuje, je vadná a nesmí se dále používat.

Nevystavujte baterii mechanickému namáhání. Vyvarujte se pádu, nárazu, ohýbání nebo řezání baterie.

Při nabíjení baterie pozorně zkontrolujte, zda je polarita nabíjecí zástrčky správná. Při nesprávném zapojení nabíjecí zástrčky, nevhodnosti nabíječky nebo opačné polaritě hrozí nebezpečí zkratu a výbuchu!

Nikdy nevybíjejte baterii úplně, zkrátíte tím její životnost.

Pokud má být přístroj uskladněn na delší dobu, doporučuje se, aby zbývající kapacita baterie byla cca 30 % objemu nabití.

Vyhněte se přímému slunečnímu záření v místě skladování. Ideální teplota je 10–20 °C.

Nízká teplota může ovlivnit kapacitu baterie výrobku.

BLUEPALM

Výrobek lze nabíjet při teplotě v rozsahu 0–40 °C.

Pokud výrobek nabíjíte při teplotě nižší než 0 °C, doporučujeme

Výrobek může napájet další zařízení při teplotě v rozsahu - 10 °C až 40 °C.

Provoz jednotky v obytném prostředí může vést k rádiovému rušení.

	RECYKLACEObalové materiály lze recyklovat. Proto se doporučuje vyhazovat je do tříděného odpadu.
	LIKVIDACESymbol „přeškrtnutá popelnice“ vyžaduje oddělenou likvidaci odpadu z elektrických a elektronických zařízení (WEEE). Elektrická a elektronická zařízení mohou obsahovat nebezpečné látky a látky nebezpečné pro životní prostředí. Nevyhazujte je proto do netříděného směsného odpadu, ale na sběrné místo určené pro odpad z elektrických a elektronických zařízení. Tím pomáháte chránit zdroje a životní prostředí.Pro více informací kontaktujte svého prodejce nebo místní úřady.
	PROHLÁŠENÍ O SHODĚTímto potvrzujeme, že tento výrobek je v souladu se základními požadavky, předpisy a směrnicemi EU.Podrobné prohlášení o shodě si můžete kdykoli prohlédnot na následujícím odkazu: www.schuss-home.at/de/downloads/

Chyby a technické úpravy vyhrazeny.

BLUEPALM

Poznámka: DoD označuje hloubku vybití, η je místní účinnost měniče. DoD = 83 %, η = 83 %.

DoD se může lišit v závislosti na okolní teplotě a rychlosti vybíjení. Zátěžový výkon a doba nabíjení se měří ve wattech a hodinách.

Se zakoupeným balíčkem jste obdrželi:

• Solární konvertor s powerbankou
- Napájení na 230V
• Adaptér pro připojení zapalovače cigaret
• Návod k obsluze

Obsah dodávky

Venkovní napájení	AC napájecí kabel	Autonabíječka	Uživatelská příručka

BLUEPALM

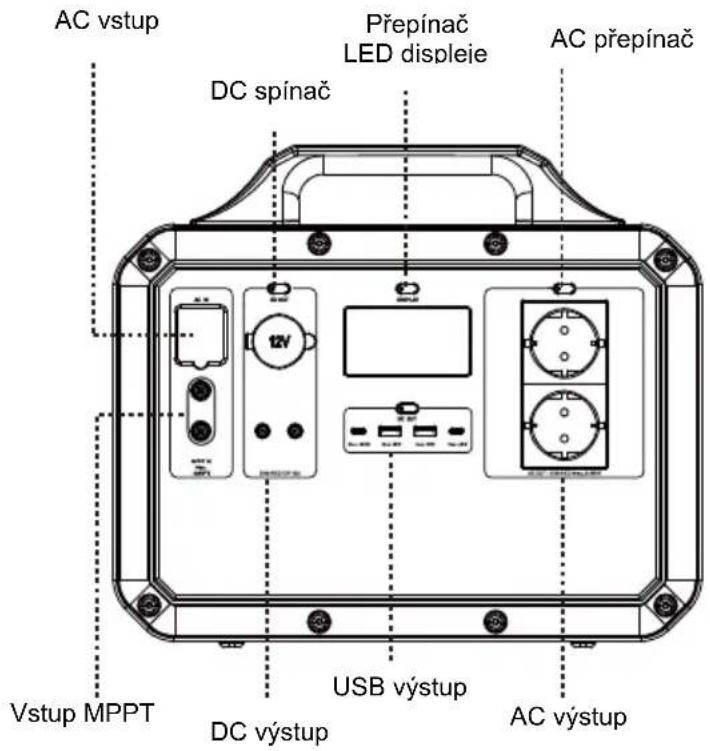

AC vystup Přepínač LED displeie DC spínač AC přepínač Vstup MPPT USB výstup DC výstup AC výstup

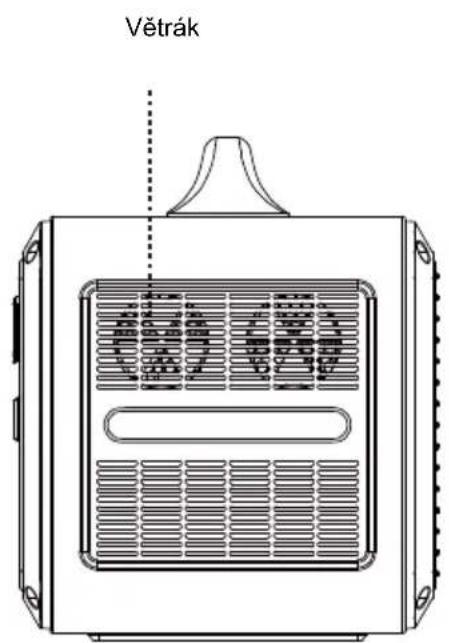

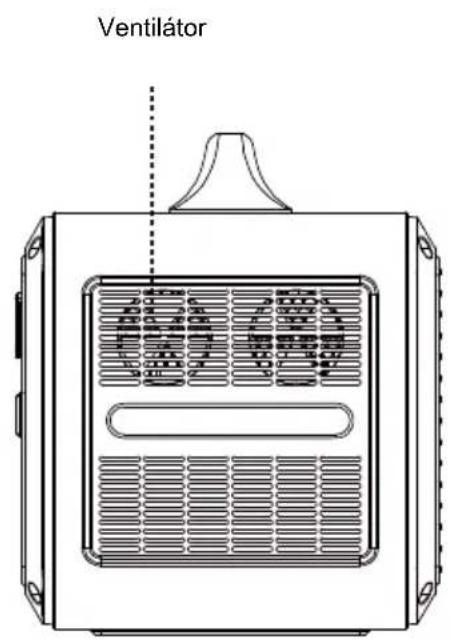

Větrák

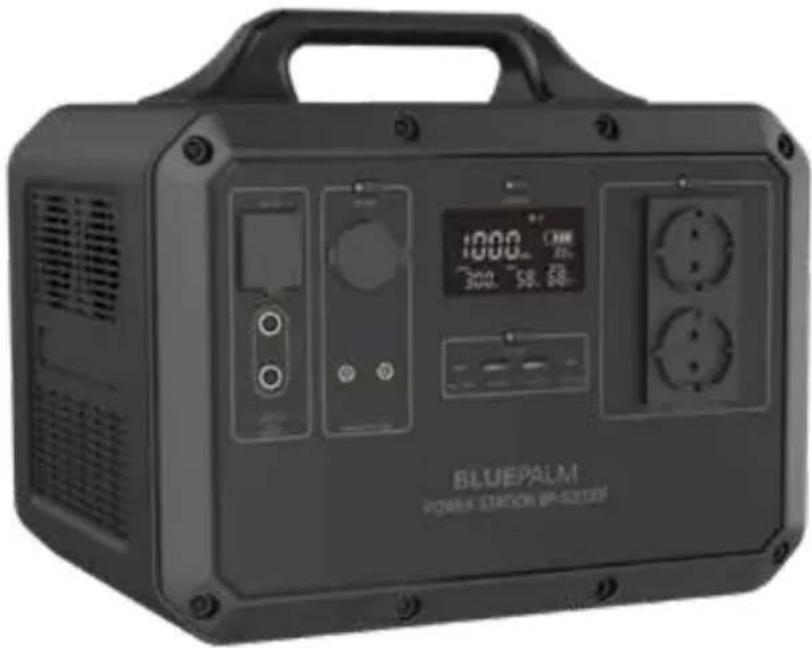

Údaje o výrobku

Přepínač LED displeje

Krátkým stisknutím se zapíná/vypíná ovládání LED displeje Dlouhým stisknutím (2 sekundy) vymažete kontrolní seznam BT

Vstup

1. AC vstup: Max. 2000W
2. Vstup MPPT: Max. 1000W

Výstup

1. USB-C 1: Max. 100W/USB-C: Max. 45W
2. 2*USB-A: Max. 18 W
3. Výstup autonabíječky/DC výstup: 12V 10A (sdílené)
4. 2*AC výstup: Stabilní při 2400W Špičkový při 4800W

BLUEPALM

Dobíjecí zařízení

USB výstup: chytrý telefon, chytré hodinky, digitální fotoaparát, elektronická čtečka, tablet atd.

Zdířka 12V autonabíječky: světlo, adaptér do auta atd.

AC výstup: laptop, LED obrazovka, domácí spotřebiče atd.

AC výstup:
	LED světla 12V/5W (380h)		Fotoaparát 16WH (119krát)		Notebook 60WH (31krát)		TV 110W (17h)
	Dron 60 Wh (31krát)		Ventilátor 45W (42h)		Elektrická vrtačka 1000W (1,9 h)		Fén 1200W (1.6h)
	Stolní multifunkční mixér 400W (4.5h)		Elektrický sporák 800 W (2.2h)		Elektrická trouba 1500W (1,3 h)		Projektor 100W (19h)

USB výstup						DC výstup
	iPhone 133095mAh(164krát)		NintendoSwitch4310mAh(118krát)		Ipadpro202128,65 Wh(66krát)		ZdířkaautonabíječkyAutochladnička65W (29h)

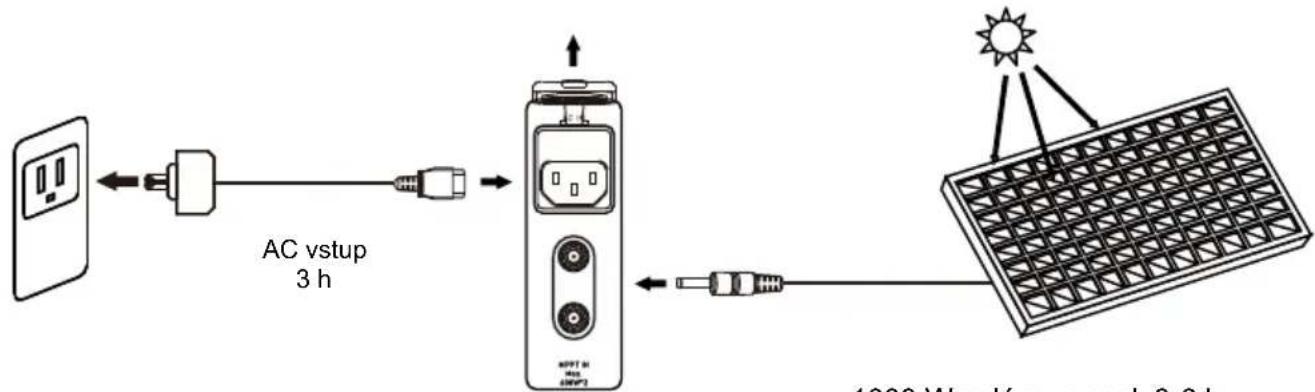

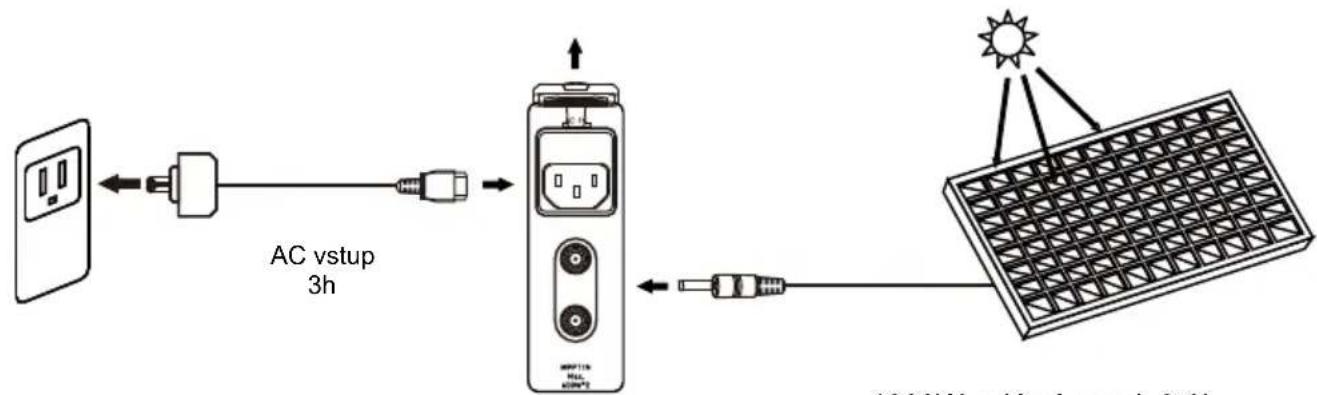

Způsob nabíjení

Před použitím nebo uskladněním produkt nabijte, prosím. Na LED obrazovce se zobrazí aktuální poměr nabíjení a nabíjecí výkon. Když LED ukazuje, že úroveň energie je 100 %, znamená to, že je plně nabitá. Současně se automaticky vypne obrazovka displeje a vypne se funkce nabíjení. Úroveň energie lze zobrazit na LED obrazovce.

BLUEPALM

1000W solární panel, 3-6h

Podpora technologie MPPT (Maximum Power Point Tracking), která se často používá ve větrných nebo solárních napájecích systémech k získání maximálního výkonu a nejlepšího nabíjecího výkonu * Skutečný výkon souvisí s počasím, teplotou, stavem baterie a dalšími faktory.

Pokyny k použití

Jak to používat:

1. Stiskněte tlačítko přepínače vedle portu, který chcete použít.
2. Když se rozsvítí kontrolka vedle portu, výstupní výkon se zapne a lze nabíjet odpovídající zařízení.
3. AC výstup je stabilní při 2400W (špičkový při 4800W). Pokud jmenovitý výkon zařízení, která nabíjíte, překročí maximální výkon, napájení se automaticky vypne, aby byl produkt chráněn před přetížením.
4. Pokud je AC výstup nebo výstup autonabíječky používán samostatně a výkon spotřebičů je menší než 10W, výrobek se automaticky vypne po 6 hodinách práce.
5. Pokud se výrobek delší dobu nepoužívá, je třeba jej každé tři měsíce dobít. Také je lepší udržovat energii na 60%-80% a skladovat jej na chladném a suchém místě.

Pozor! Pokud AC port nepoužíváte, vypněte jej, abyste šetřili energii.

Poznámka: Výstup podporuje nabíjení během používání. Výstup může pracovat současně s maximální zátěží

BLUEPALM

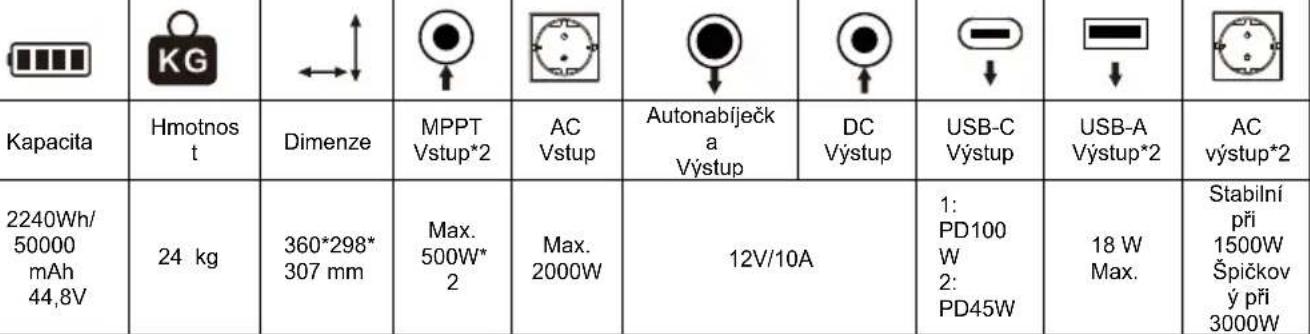

Specifikace

	[3HBX]	[YAZK]	[4CSK]		[DWCT]
Bateriový článek	Časy cyklů	Skladovací teplota	Provozní teplota	Teplota při nabíjení	Ochranný systém Bluetooth Certifikát
Baterie LiFePO4	4000 krát	-10–45 °C -10–40 °C 0–40 °C			Ochrana proti přebití, Ochrana proti nadměrnému vybitíOchrana proti nadprouduOchrana proti přehřátí Ochrana proti zkratu, Ochrana proti přepětí		CE RoHS

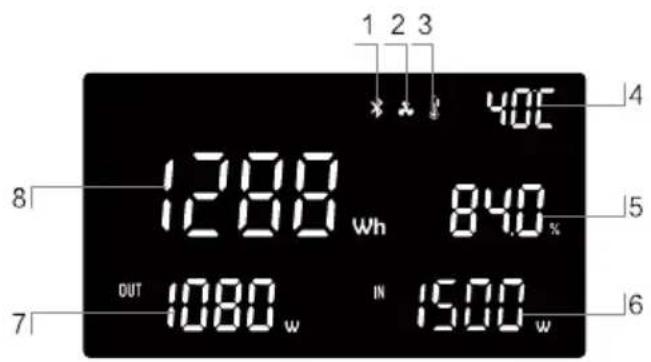

Pokyny pro LED obrazovku

Na obrazovce se zobrazuje pracovní stav. Když je výrobek plně nabitý, LED obrazovka se vypne a nabíjení se zastaví. Když je aktivována jakákoli funkce, obrazovka se zapne a jas se automaticky sníží, když není žádná operace. Pokud displej nepotřebujete, Ize LED obrazovku vypnout stisknutím tlačítka.

1 2 3 40°C 1288 wh 840 % OUT 1080 w IN 1500 w 8 7 5 4 6

1. Logo Bluetooth
2. Chladící ventilátor
3. Upozornění na přehřátí
4. Teplota výrobku
5. Zobrazení úrovně baterie
6. Vstupní výkon
7. Výstupní výkon
8. Kapacita baterie

BLUEPALM

Rozsah provozních teplot:

Nízká teplota může ovlivnit kapacitu baterie výrobku. Výrobek lze nabíjet v teplotním rozsahu 0°- 40°. Výrobek nabíjejte, když je teplota nižší než 0°. Výrobek doporučujeme umístit do izolovaného chladiče nebo jiných teplotních podmínek, také jej připojit ke zdroji energie (výstupní AC zásuvka, solární fotovoltaický panel). Výrobek může nabíjet zařízení v teplotním rozsahu -10° - 40° (LED obrazovka zobrazí teplotu v reálném čase)

Časté otázky

Jaký je typ baterie?

Baterie LiFePO4.

Lze výrobek vzít do letadla?

Ne, podle předpisů letecké dopravy nelze brát na palubu letadla lithiovou baterii s kapacitou 100 Wh.

Jak odhadnout pracovní dobu výrobku?

LED obrazovka vám může pomoci porozumět napájení a sledovat spotřebu energie. Konec INPUT odráží výkon při nabíjení produktu. Konec OUTPUT odráží spotřebu energie nabíjecího zařízení.

Dobu chodu lze odhadnout podle čísla zobrazeného na konci OUTPUT.

Můžete si to také spočítat sami a vzorec je následující:

Pracovní doba (H) = Celková elektrína výrobku X 0,83 / Výkon zařízení (W)

(Účinnost přeměny = 0,83, část energie se ztratí během AC výbojů). Například 1531,8W X 0,83/100 = 12,7 hodiny. Výrobek tedy dokáže poskytnout 12 hodin elektriny pro zařízení o výkonu 100W.

BLUEPALM

Chemické složení Toxických a škodlivých látek

Název dílu	Toxické a škodlivé látky nebo chemické prvky
	Pb	Hg	CD	Cr(VI)	PBB	PBDE
Produkt Shell	O	O	O	O	O	O
Obvodový modul	X	O	O	O	O	O
Malý hardware	O	O	O	O	O	O
Nabíjecí kabel	O	O	O	O	O	O

O : Obsah nebezpečných látek v homogenních materiálech všechny složky jsou limitní požadavky specifikované v GB-T 26572.

X: Obsah nebezpečné látky v alespoň jednom z průměrných materiálů dílu překračuje limitní požadavek GB-T 26572 a v současné době neexistuje v průmyslu žádná vyspělá alternativa, která by splňovala požadavky na ochranu životního prostředí směrnice RoHS EU.

Tyto informace pouze pro referenční účely a nepředstavují závaznou dohodu. Převažuje výrobek stejného druhu (barva, velikost, OSD atd.).

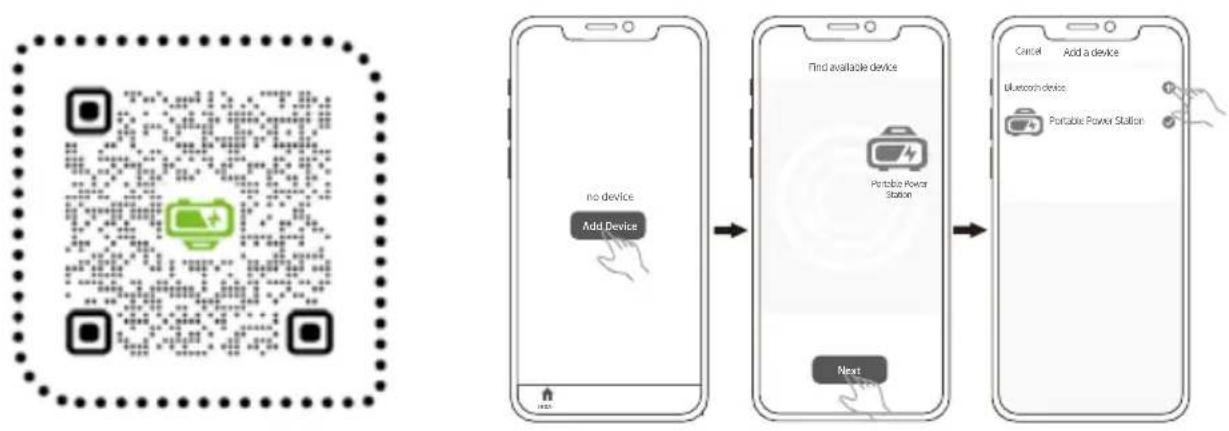

Pokyny APP

1) Naskenujte kód pro instalaci APP,
2) Při prvním použití stiskněte prosím tlačítko na obrazovce, dokud se na obrazovce neobjeví ikona Bluetooth. Pokud jste již nainstovali, přejděte přímo ke kroku 7,
3) Po instalaci a spuštění aplikace, po přihlášení vyberte „Přidat zařízení“,
4) Po nalezení zařízení se zobrazí následující stránka (Pokud jej nelze najít, zkontrolujte prosím oprávnění Bluetooth nebo opakujte první krok)
5) Klikněte na "Další", zadejte stránku pro přidání,

BLUEPALM

6) Klikněte na "+", prídejte zařízení, prípojte jej,
7) Po dokončení připojení může uživatel ovládat výstup USB portu, výstup ve vozidle a AC výstup.

Diagnostika závad

Pokud se vaše zařízení úspěšně nenabije tímto výrobkem, postupujte podle následujících kroků:

1. Ujistěte se, že je výstupní port otevřený a že se rozsvítí indikátor LED na tlačitku napájení.
2. Zkontrolujte prosím zobrazení napájení na LED obrazovce. Pokud je energie rovna nebo menší než 20 %, výrobek prosím dobijte.
3. Zkontrolujte prosím, zda jmenovitý výkon zařízení, které nabíjíte, nepřekračuje maximální výkon portu výrobku.
4. Zkontrolujte prosím, zda nabíjecí kabel, který používáte, není správně zapojen nebo zda nemá špatný kontakt.

Solární fotovoltaické panely:

Vyberte si naše solární fotovoltaické výrobky, stačí vložit DC port, výrobek můžete snadno nabíjet solární energií. Tento výrobek používá MPPT (Maximum Power

Tracking) technologii, která dokáže porovnat bod výstupního napětí solárního panelu s napětím baterie výrobku v reálném čase, jakož i najít výstupní bod maximálního výkonu, který může solární panel poskytnout, a nabíjet baterii stroje pro dosažení nejlepší účinnosti nabíjení.

Skladování a údržba

Před uskladněním výrobek vypněte a skladujte na suchém, větraném místě při pokojové teplotě. Neumistůjte jej do blízkosti zdrojů vody. Při delším skladování nabijte a vybijte výrobek každé tři měsíce, abyste prodloužili životnost baterie. Při dlouhodobém skladování vybijte prosím výrobek každé tři měsíce (nejprve vybijte na 0 %, poté plně nabijte a nakonec vybijte na 60 %). Na výrobek se záruka nevztahuje, pokud nebyl nabitý a vybitý déle než 6 měsíců.

BLUEPALM

Technická data

VŠEOBECNÉ	Model BP-S2000F
	Kapacita 2240 Wh
	Chemie článku LiFePo4
	Kapacita jedného článku	50Ah@3,2V/ks
	Životní cyklus	4000+ cyklů na 80% kapacity
	Indikátor	APP / LED obrazovka
	Teplota vybíjení	14°F-104°F (-10°C-40°C)
	Teplota nabíjení	32 °F-104 °F (0 °C-40 °C)
	Materiál ABS + PC
	Hmotnost 24±0,5kg
	Rozměry 360*298*307 mm
	Systém správy baterie	OVP, OCP, ODP, SCP atd.
	Solární nabíjecí systém	Ovladač nabíjení MPPT
VSTUP	DC7909	1000W Max (DC / Solar 12V~59V)
	AC	2000W Max (220V~240V@50/60Hz)
VÝSTUP	AC	2400W Max (220V~240V@50/60Hz)
	USB-C #1	100W Max
	USB-C #2	45W Max
	USB-A	18W Max (5V~12V)
	DC 5525	12V/10A
	Port pro auta	12V/10A

BLUEPALM

Vyloučení odpovědnosti

Naše společnost nenese odpovědnost za žádné škody způsobené požárem, zemětřesením, používáním třetí stranou, jinými nehodami, úmyslným pochybením ze strany zákazníka, nesprávným použitím nebo jinými abnormálními podmínkami.

Poškozenou zástrčku AC nebo napájecí zdroj sami neopravujte. Záruka se vztahuje na všechny podmínky záruky. Obsah, který není uveden v záručních podmínkách, je mimo naši odpovědnost. Naše společnost nenese žádnou odpovědnost za škody způsobené nesprávným použitím nebo nedodržením tohoto návodu k obsluze.

S tímto kvalitním výrobkem značky BLUEPALM jste se rozhodli pro inovaci, odolnost a spolehlivost.

Na tuto jednotku BLUEPALM poskytujeme záruční dobu 2 roky od data nákupu, platnou v České republice, Německu, Nizozemsku, Rakousku, Rumunsku, na Slovensku a ve Švédsku! Pokud by během této doby, v rozporu s očekáváním, byly přesto nutné servisní práce na vaší jednotce, tímto garantujeme bezplatnou opravu (náhradní díly i práce) nebo (dle uvážení společnosti Schuss) výměnu výrobku. Pokud není z ekonomických důvodů možná oprava ani výměna, vyhrazujeme si právo vystavit dobropis na aktuální hodnotu. V případě uplatnění záruky se prosím obraťte na svého specializovaného prodejce nebo přímo na nás. Upozorňujeme, že oprava, která nebyla provedena autorizovaným smluvním servisem v Rakousku, okamžitě ukončuje platnost této záruky.

Tato záruka se nevztahuje na:

• opravu nebo výměnu dílů v důsledku běžného opotřebení,
  • poškození v důsledku nedodržení návodu k obsluze,
• zařízení sloužící – byt' jen částečně – ke komerčním účelům,
• zařízení mechanicky poškozené vnějšími vlivy (pád, náraz, rozbití, nesprávné používání apod.) i opotřebení estetické povahy,
  • zařízení, se kterým bylo nesprávně zacházeno,
  • jednotky, které nebyly otevřeny naším autorizovaným servisem,
  • nesplněná očekávání spotřebitelů,
• škody způsobené vyšší mocí, vodou, bleskem, přepětím,
• jednotky, jejichž typové označení a/nebo výrobní číslo na jednotce bylo změněno, vymazáno, je nečitelné nebo bylo odstraněno,
• služby mimo naše autorizované dílny, náklady na dopravu do autorizované dílny nebo k nám a zpět a související rizika.

Výslovně upozorňujeme, že v případě pochybení při obsluze nebo v případě nezjištění žádné vady, bude během záruční doby účtována paušální částka ve výši 60,- EUR (indexovaný základ CPI 2010, červen 2015).

Absolutní záruční doba 2 roky od data nákupu se neprodlužuje poskytnutím záručního servisu (oprava nebo výměna jednotky). Dvouletá záruka platí pouze po předložení nákupního dokladu (musí obsahovat jméno a adresu prodejce a kompletní označení zařízení) a příslušného záručního listu, na kterém je uveden typ spotřebiče a výrobní číslo (viditelné na krabici a na zadní nebo spodní straně zařízení)! Bez předložení záručního listu platí pouze zákonná záruka! Výslovně upozorňujeme, že práva ze zákonné záruky nejsou touto zárukou dotčena a zůstávají zachována. Společnost Schuss Home Electronic GmbH a její zástupci jsou odpovědní za škody pouze v případě hrubé nedbalosti nebo úmyslu. V každém případě je vyloučena odpovědnost za ušlý zisk, očekávané, ale nerealizované úspory, následné škody a škody z nároků třetích stran. Z odpovědnosti za škodu jsou vždy vyloučeny škody na zaznamenaných datech nebo jejich poškození.

Gratulujeme Vám k Vašemu výběru. Přejeme Vám mnoho radosti s Vaším zařízením BLUEPALM!

ADRESA

Schuss Home Electronic GmbH

Scheringgasse 3, 1140 Vídeň, Rakousko

Tel.: [phone]

Typové označení: ....

Výrobní číslo: ....

V případě uplatnění záruky je nutné tento záruční list předat společně s jednotkou autorizovanému servisu nebo prodejci, u kterého jste jednotku zakoupili!

BLUEPALM

PROHLÁŠENÍ O SHODĚ PROHLÁŠENÍ O SHODĚ

Schuss Home Electronic GmbH

Scheringgasse 3

1140 Vídeň

RAKOUSKO

prohlašuje, že výrobek

prohlašuje, že výrobek

výrobce

výrobce

BLUEPALM

Označení

Popis

Power Station

Model číslo

Model číslo

BP-S2000F

splňuje následující směrnice, normy a/nebo předpisy:

je v souladu s následujícími směrnicemi, normami a/nebo předpisy:

RED-Richtlinie / RED směrnice 2014/53/EU

Zdraví a bezpečnost

CE Zeichen auf dem Produkt / Označení CE na výrobku:

Místo a datum vystavení:

Místo a datum vydání:

Vídeň, 2022-12-31

Odkaz na prohlášení:

Odkaz na prohlášení:

SCHUSS HOME ELECTRONIC GMBH

Scheringgasse 3, 1140 Vídeň, RAKOUSKO

FB-Nr. / Č. v obchodním rejstříku: 236974 t

S výhradou změn a tiskových chyb lze aktuální verzi stáhnout:

S výhradou změn a tiskových chyb je aktuální verze k dispozici ke stažení:

Účelom tohto návodu na použitie je oboznámit' vás s obsluhou tohto produktu. Obsahuje dôležité pokyny na používanie, bezpečnosť a údržbu spotrebiča. Uschovajte si preto tento návod na bezpečnom mieste, aby ste si ho mohli kedykol'vek pozriet'. Odovzdajte ho d'alším používatel'om.

Produkt nikdy sami neotvárajte. Nikdy nevykonávajte opravy sami!

Chráňte produkt pred vlhkost'ou a extrémnym teplom.

NEUMIESTŇUJTE systém do blízkosti ohňa alebo do ohňa, ani ho nevystavujte teplu.

NEVYHADZUJTE systém s domovým odpadom.

BLUEPALM

Ak je napájací kábel poškodený alebo chybný, systém nepoužívajte.

Udržujte systém mimo dosahu domácich zvierat.

Počas búrky odpojte napájací kábel zo zásuvky.

Tento systém obsahuje batérie LifePO4.

Batériu nezohrievajte nad 60 °C a nevhadzujte ho do ohňa: hrozí nebezpečenstvo požiaru, výbuchu a popálenín!

Neskratujte batériu.

Nepokúšajte sa batérie otvárat'.

Nevystavujte batériu mechanickému namáhani. Zabráňte pádu, nárazu, ohýbaniu alebo prerezaniu batérie.

Pri nabíjaní batérie dbajte na správnu polaritu nabíjacej zástrčky. Ak je nabíjacia zástrčka nesprávne zapojená, nabíjačka je nevhodná alebo je prepólovaná, hrozí skrat a výbuch!

Produkt je možné nabíjať pri teplote v rozsahu 0 až 40 °C.

Poznámka: DoD sa vzt'ahuje na híbku vybitia, η je lokálna účinnost' meniča. DoD = 83 %, η = 83 %.

AC vstup Vypínač LED displeja AC prepinač DC prepinač Vstup MPPT USB výstup DC výstup AC výstup

Ventilátor 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 760 770 780 790 800 810 820 830 840 850 860 870 880 890 900

Detaily produktu

Vypínač LED displeja

1. USB-C 1: Max. 100 W / USB-C: Max. 45 W
2. 2 × USB-A: Max. 18 W
3. Nabíjačka do auta / DC výstup: 12 V 10 A (zdiel'ané)
4. 2 x AC výstup: Stabilný výkon pri 2400 W Špičkový výkon pri 4800 W

BLUEPALM

Nabíjatel'né zariadenie

USB výstup: smartfón, inteligentné hodinky, digitálny fotoaparát, elektronická čítačka, tablet atd'.

Zásuvka 12 V nabíjačky do auta: svetlo, adaptér do auta atd.

AC výstup: notebook, LED obrazovka, domáce spotrebiče atd'.

AC výstup:
	LED svetlá 12 V / 5 W (380 h)		Kamera 16 WH (119x)		Notebook 60 WH (31x)		TV 110 W (17 h)
	Dron 60 WH (31x)		Ventilátor 45 W (42 h)		Elektrická vřtačka 1 000 W (1,9 h)		Fén 1200 W (1.6h)
	Stroj na lámanie stien 400 W (4.5h)		Elektrický varič 800 W (2.2h)		Elektrická rúra 1 500 W (1,3 h)		Projektor 100 W (19 h)

USB výstup						DC výstup
	iPhone 133095 mAh(164-krát)		NintendoSwitch 4310mAh (118-krát)		Ipadpro202128,65 Wh(66-krát)		Nabíjačka doauta Výstupchladničky doauta 65 W (29 h)

Spôsob nabíjania

Pred použitím alebo uskladnením produkt nabite. Na LED obrazovke sa zobrazí aktuálny pomer nabíjania a nabíjací výkon. Ked' LED ukazuje, že úroveň nabitia je 100 %, znamená to plné nabitie. Súčasne sa obrazovka displeja automaticky vypne a funkcia nabíjania sa vypne. Úroveň výkonu je možné zobrazit' na LED obrazovke.

BLUEPALM

1000 W solárny panel, 3-6 h

Na obrazovke sa zobrazuje pracovný stav. Ked' je produkt úplne nabitý, LED obrazovka sa vypne a nabíjanie sa zastaví. Ked' je aktivovaná akákol'vek funkcia, obrazovka sa zapne a jas sa automaticky zníži ked' sa obrazovka nepoužíva. Ked' displej nepotrebujete, LED displej sa dá vypnút 'stlačením tlačidla.

1 2 3 40°C 1288 Wh 840% OUT 1080 w IN 1500 w 8 7 5 4 6

Časté otázky a odpovede

Aký je typ batérie?

Batéria LiFePO4.

Chemické zloženie toxických a škodlivých látok

Názov dielu	Toxické a škodlivé látky alebo chemické prvky
	Pb	Hg	Cd	Cr (VI)	PBB	PBDE
Schránka produktu	O	O	O	O	O	O
Obvodový modul	X	O	O	O	O	O
Malý hardvér	O	O	O	O	O	O
Nabíjací kábel	O	O	O	O	O	O

Skladovanie a údržba

Gratulujeme k výberu. Prajeme vám vel'a radosti s vaším zariadením BLUEPALM!

ADRESA

Schuss Home Electronic GmbH

1140 Viedeň, Scheringgasse 3

Tel.: [phone]

Typové označenie: ....

Sériové číslo: ....

Zdravie a bezpečnost
