Aqua Active Profi 15.000 - Vodní čerpadlo Fiap - Bezplatný návod k obsluze

Značka	Fiap
Model	Aqua Active Profi 15.000
Typ produktu	Čerpadlo na vodu pro jezírko
Použití	Čerpání vody z jezírka pro filtraci, vodopády a potůčky
Teplota vody	+4°C až +35°C
Odolnost vůči mrazu	Až -20°C (skladování)
Maximální průtok	15 000 l/h (odhad)
Připojení	Hadice 32/40/50 mm
Elektrické napájení	Viz typový štítek (např. 230 V / 50 Hz)
Elektrická ochrana	Proudový chránič 30 mA povinný
Instalace	Ponorné nebo suché
Materiál těla	Odolný plast
Čištění	Čistěte turbínu a filtrační obaly čistou vodou
Údržba	Pravidelně kontrolujte čistotu filtru
Bezpečnost	Nikdy nepoužívejte bez vody, před údržbou odpojte
Náhradní díly	Originální díly FIAP
Nastavení průtoku	Pomocí regulátoru FIAP Controll Active (volitelné)

Často kladené otázky - Aqua Active Profi 15.000 Fiap

Jak nainstalovat čerpadlo Aqua Active Profi 15.000 ?

Umístěte čerpadlo vodorovně na stabilní povrch, ponořené nebo suché. Připojte sací a výtlačné hadice k dodaným koncovkám. Ujistěte se, že filtrační koš je na svém místě.

Může být používána mimo jezírko?

Ano, může být instalována nasucho (mimo vodu) pomocí sacího potrubí. Dbejte na to, aby byla dobře upevněna a chráněna.

Jaká je maximální teplota vody?

Teplota vody nesmí překročit 35°C. Minimální teplota je 4°C.

Co dělat, když čerpadlo nesaje?

Zkontrolujte elektrické napájení, vyčistěte turbínu a zkontrolujte přívodní vedení. Ujistěte se, že filtrační koš není ucpaný.

Jak vyčistit čerpadlo?

Před čištěním vždy odpojte čerpadlo. Otevřete filtrační obal, vyjměte čerpadlo, odšroubujte kryt a vyčistěte turbínu kartáčem. Čistěte filtrační obaly čistou vodou.

Jak čerpadlo zazimovat?

Čerpadlo je odolné vůči mrazu až do -20°C. Pokud jej skladujete mimo vodu, důkladně jej vyčistěte, zkontrolujte, zda není poškozené, a uchovávejte jej ponořené (bez zástrčky).

Jaké příslušenství je součástí dodávky?

Součástí dodávky je: těsnicí sada s odstupňovanými koncovkami (32/40/50 mm), těsnění, stahovací pásky a filtrační obal.

Je kompatibilní s regulátorem průtoku?

Ano, průtok je nastavitelný pouze pomocí zařízení FIAP Controll Active (není součástí dodávky).

Jaká bezpečnostní opatření je třeba dodržovat?

Nikdy nepoužívejte čerpadlo bez vody. Před údržbou vždy odpojte. Elektrická instalace musí obsahovat proudový chránič 30 mA. Nenechávejte děti používat zařízení.

Jak připojit čerpadlo k filtru?

Připevněte hadici (32/40/50 mm) na odstupňovanou koncovku, zajistěte ji stahovací páskou, poté koncovku zasuňte do výstupu čerpadla. Druhý konec hadice připojte k filtru.

NÁVOD K OBSLUZE Aqua Active Profi 15.000 Fiap

Před prvním použitím prosím přečtěte Návod k použití a seznamte se se zařízením. Bezpodmínečně dodržujte bezpečnostní pokyny pro správné používání.

Použití v souladu s určeným účelem

Konstrukční řada FIAP Aqua Active Profi 4.500 – 30.000, dále nazývaná přístroj, je určena výhradně pro čerpání normální rybniční vody pro filtr, vodopád a zařízení potůčků a musí být provozována při teplotách vody od 4°C do +35°C. Výkon přístroje je možně regulovat jen přes přístroj FIAP Controll Active. Přístroj je bezpečný i v mrazu. Přístroj je vhodný pro použití v plaveckých a koupacích rybnicích při dodržení národních předpisů pro zřizovatele.

Při používání v rozporu s určeným účelem a při nesprávně manipulaci může být tento přístroj zdrojem nebezpečí pro osoby. Při používání v rozporu s určeným účelem zaniká z naší strany záruka a všeobecně provozní povolení.

CE Prohlášení výrobce

Ve smyslu směrnice ES k elektromagnetické kompatibilitě (89/336/EWG) a směrnice k nízkěmu napětí (73/23/EWG) prohlašujeme shodu. Byly použity následující harmonizované normy: EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Bezpečnostní pokyny

Z bezpečnostních důvodů nesmějli a mladiství 16 let a osoby, které nemohou rozeznat možná nebezpeči nebo nejsou seznámeny s timto Návodem ka použiti, tento přístroj použivat! Proším, tento Návod k použiti pečlivé uschovejte! Pří změné vlastníka předejte i Návod k použiti. Všechny práce s tento přístrojem směji být prováděny jen podle přiloženého návodu. Kombinace vody a elektrické energie může při připojení v rozparu s předpisy nebo nesprávné manipulaci věst k vážněmu ohrožení zdravi a života. Provozujte přístroj jen tehdy, nezdřuži-li se ve vodě žádné osoby! Dríve než sáhnete do vody, vždy vytáhněte vidlice všech přístrojů, které jsou ve vodě, ze zásuvky. Porovnejte elektrické údaje napajení s typovým štítkem na obalu resp. na přístrojů. Zajistlěte, aby byl přístroj jislěn prěs ochranné zařízeni svodového proudu s konstrukčním svodovým proudem ne více než 30 mA. Provozujte přístroj jen v zásuvce, instalované podle předpisů. Udržujte vidlici a všechna připojovací místa v suchu! Ved’te připojovací vedení chráněné tak, aby nedošlo k jeho poškození. Používejte jen kabely, instalace, adaptéry, prodlužovací a připojavaci vedení s ochranným kontaktem, schválené pro venkovní použití. Nenoste nebo netařejte přístroj na přívodní vedení! V případě poškození kablu nebo krytu se nesmí přístroj provozovat! Přívodní šítové vedení tohoto přístroje nelze vyměnit. Při poškození přívodního kaelu se přístroj musí zlikvidovat. Elektrické instalace na zahradních rybničících musí odpovídat mezinárodním a národním ustanovením pro zřízovatele. Neotevřireje nikdy kryt zařízení nebo částí příslušenství, pokud to není vyslovaně uveder v pokynech Návodu k použití. Nikdy neprovádejte technické změny na zařízení. Používejte jen originální náhradní díly a příslušenství. Opravy nechte provádět pouze autorizovanými servisními místy. Nikdky přístroj neprovozujte bez průtoku vody! Nečerpejte nikdy jlné kapallny než vodu! Při dotazech a problémech se pro Vaší vlastní bezpečnost obraťe na odborníka v oboru elektechniky

Přípojka elektrické energie

Přípojka elektrické energie smí být provedena podle EVU a VDE jen autorizovaným odborníkem. Pro všechny instalace platí VDE 0100 část 702. Všechna výkonová data jsou uvedena na typovém štítku. Všechny práce na přístroji musí být prováděny jen v bezproudovém stavu!

Uvedení do provozu

Pozor! Nikdy prístroj neprovozujte bez filtračního koše a bez průtoku vody!

Montáž

Nejprve vytáhněte vidlici ze zásuvky a zajistěle přístroj proti opakovanému zapnutí. Přístroj se musí provozovat a instalovat jen ve vodorovné a stabilní poloze na pevném podkladu. Přístroj musí být umístěný pod hladinou vody a může být naistalován v jezirku (ponořeny) nebo mimo jezirko (na suchu).

Instalace na suchu

Otevřete misky filtru, vyjměte čerpadlo, a namontujte sací a výtlacné vedení. Montážní příslušenství ve formě stupnovitých hadicových hrdel, těsnění a hadicových spon je v příbaleném obalu.

Připojeni k vodnimu filtru

Hadici (32/40/50 mm) upevnit na stupnovitém hadicovém hrdle a popř. zajistit hadicovou sponou, stupnovité hadicové hrdlo nasadit do vystupu čerpadla, utáhnout převlečnou matku, druhý konec hadice spojit s vodním filtrem.

Připojení k hladinovému sběrači

Převlečnou matku navléknou přes stupnovité hadicové hrdlo, upevnit hadici hadicové hrdlo, toto zasunout do regulátoru vtoku misky filtru, utáhnout převlečnou matku.

Pozor! Pokud provozujete čerpadlo v nádobě filtru pod vodou, musí být vždy na hladinový sběrač nebo musí být regulátor na vstupu zcela uzavřen (ploha „0“).

Pro vypnuti pristroje vytáhněte vidlici ze zásuvky.

Čištění

Pozor! Pred provádění prací při čistění a údržbě vždy vytáhněte vidlici ze zásuvky!

Odstraňte z přistroje hadice. Body se západkami na obou stranách výtokového otvoru zatlačte k vodnímu filtru a otevřete misku filtru, vyjměte čerpadlo z misky filtru, otočením sejměte těleso čerpadla a vyčistěte oběžné kolo kartáčem.

Misky filtru, hadicová hrdla v toku vyčistěte čistou vodou a kartáčem. Po provedení čištění namontujte přístroj v opačném pořadí.

Uložení/Přezimování

Přístroj je bezpečný v mrazu do minus 20 °C. Pokud byste přístroj skladovali mimo jezírko, proved'te důkladné vyčištání, zkontrolujte ho na poškození a uložte ho ponořený nebo naplněny. Vidlici přivodního vedení neponořujte do vody!

Likvidace

Přístroj se musí zlikvidovat podle národních zákonných ustanovení. Informujte se u Vašeho odbomého prodejce.

Porucha	Příčina	Odstraněni
Přístroj nesaje	Chybí sít'ové napětíOběžné kolo blokované/běžínasucho	Zkontrolovat sít'ové napětíVyčistit/Zkontrolovat přívody
Nedostatečný průtok vody	Miska filtruznečištěný/znečištěnáHadice je ucpanáHadice je zalomená	VyčistitVyčistit, popř. vyměnitZkontrolovat hadici, popř.vyměnitZkrátit délku hadice na nezbytnéminimum
Přístroj po krátké době běhuvypne	Miska filtru je ucpanáBěží nasucho	VyčistitZkontrolovat přívod

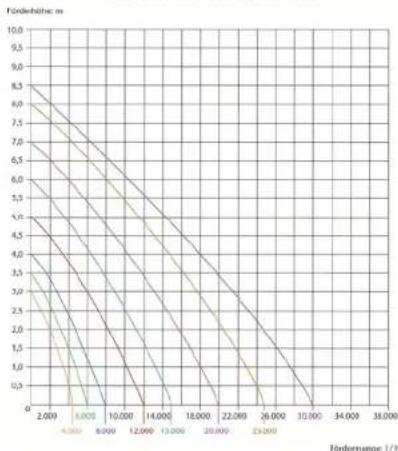

Pumpenkennlinie FIAP Aqua Active Profi
