NÁVOD K OBSLUZE HWO15NWD6XB1 HAIER

rádi bychom Vám poděkovali za Váš nákup a pogratulovali Vám k Vaší volbě.

Tento nový výrobek byl pečlivě navržen a sestaven s použitím kvalitních materiálů a důkladně otestován, aby bylo zajištěno, že splní všechny vaše kulinářské požadavky.

Přečtěte si prosím tyto jednoduché pokyny a dodržujte je. Díky tomu dosáhnete vynikajících výsledků již od prvního okamžiku, kdy tento spotřebič použijete. Tento špičkový spotřebič vám dodáváme s přáním všeho nejlepšího.

VÝROBCE

Italiano

English

Français

Deutsch

Español

Português

Čeština

TENTO VÝROBEK JE URČEN PRO DOMÁCÍ POUŽITÍ. TENTO SPOTŘEBIČ JE URČEN PRO DOMÁCÍ A PODOBNÉ POUŽITÍ, JAKO NAPŘÍKLAD:

• V KUCHYŃSKÝCH PROSTORÁCH PRO ZAMĚSTNANCE SKLADŮ, KANCELÁŘÍ A JINÝCH PRACOVIŠŤ;
• V ZEMĚDĚLSKÝCH PODNICÍCH;
• PRO POUŽITÍ HOSTY HOTELU A MOTELU A JINÝCH PROFESIONÁLNÍCH PROSTŘEDÍCH;
• V PENZIONECH.

VÝROBCE ODMÍTÁ VEŠKEROU ODPOVĚDNOST ZA ŠKODY NA VĚCECH A ZA ÚJMU NA ZDRAVÍ NA OSOBÁCH, KE KTERÝM DOJDE V DŮSLEDKU NESPRÁVNÉ INSTALACE ČI NESPRÁVNÉHO, CHYBNÉHO NEBO NEVHODNÉHO POUŽÍVÁNÍ.

SPOTŘEBIČ NESMĚJÍ POUŽÍVAT OSOBY (VČETNĚ DĚTÍ) S TĚLESNÝM, SMYSLOVÝM ČI MENTÁLNÍM POSTIŽENÍM NEBO OSOBY BEZ POTŘEBNÝCH ZNALOSTÍ A ZKUŠENOSTÍ, POKUD NEJSOU POD DOHLEDEM NEBO POUČENÉ O POUŽITÍ TOHOTO SPOTŘEBIČE OSOBOU ODPOVĚDNOU ZA JEJICH BEZPEČNOST. DĚTI MUSEJÍ BÝT POD DOHLEDEM, ABY SE ZAJISTILO, ŽE SI SE SPOTŘEBIČEM NEBUDOU HRÁT.

REJSTŘÍK

1. PŘEDBĚŽNÁ OPATŘENÍ 77
2. POKYNY K RECYKLACI 77 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
   3 BEZPEČNOSTNÍ POKYNY 77
3. POKYNY PRO SPOTŘEBITELE 78
4. NEŽ ZAČNETE 79
5. OVLÁDACÍ PANEL 79
6. OHŘÍVACÍ ZÁSUVKA 79
7. ROZMRAZOVÁNÍ 80
8. KYNUTÍ 80
9. OHŘÍVAČ JÍDLA 80
10. POMALÉ VAŘENÍ 81
    12 ČIŠTĚNÍ A ÚDRŽBA 82

13 ŘEŠENÍ PROBLÉMŮ 82

14 INSTALACE SPOTŘEBIČE 82

CS

POKYNY PRO SPOTŘEBITELE: Zahrnuje doporučení pro použití, popis ovládacích prvků a správné postupy pro péči o spotřebič a jeho čištění.

POKYNY K INSTALACI: Použití určené pro kvalifikované techniky.

1. PŘEDBĚŽNÁ OPATŘENÍ

Tento návod je nedílnou součástí spotřebiče. Během používání ohřivací zásuvky mějte tyto pokyny u sebe. Před instalací a použitím spotřebiče si přečtěte tyto pokyny. Instalaci by měl provádět pouze kvalifikovaný personal v souladu s platnými právními předpisy. Tento spotřebič je určen pro domácí použití pouze v souladu se stávajícími směrnicemi EHS. Výrobce nenese odpovědnost v případě nedodržení TĚCHTO VAROVÁNÍ A BEZPEČNOSTNÍCH POKYNŮ. TYTO POKYNY UCHOVÁVEJTE U SPOTŘEBIČE. POKUD BY MĚL BÝT SPOTŘEBIČ PŘEDÁN JINÉ OSOBĚ, UJISTĚTE SE, ŽE JSOU K NĚMU PŘILOŽENY TYTO POKYNY.

NEPOUŽÍVEJTE SPOTŘEBIČ K TOPENÍ. VYSOCE HOŘLAVÉ PŘEDMĚTY JSOU KVŮLI ZVÝŠENÝM TEPLOTÁM VYSTAVENY RIZIKU VZNÍCENÍ, POKUD JSOU UMÍSTĚNY V JEHO BLÍZKOSTI.

NELIKVIDUJTE MATERIÁLY S DOMOVNÍM ODPADEM. ROZTRÍDTE RÚZNÉ MATERIÁLY PODLE KLASIFIKACE A RÁDNĚ JE ZLIKVIDUJTE.

ŠTÍTKY ZOBRAZENÉ NA TOMTO SPOTŘEBIČI JSOU V SOULADU SE SMĚRNICÍ 2002/96/ES O ODPADNÍCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍCH (OEEZ).

NEZAKRÝVEJTE OTVORY A PŘÍSLUŠENSTVÍ URČENÉ PRO CIRKULACI TEPLA.

ŠTÍTKY UMÍSTĚNÉ NA SPOTŘEBIČI, NA KTERÝCH JE ZOBRAZENO SÉRIOVÉ ČÍSLO A MODEL, JSOU NA TOPNÉM BLOKU. NIKDY NEODSTRAŇUJTE DATOVÝ ŠTÍTEK.

VAROVÁNÍ! NIKDY NEPOUŽÍVEJTE OSTRÉ KOVOVÉ PŘEDMĚTY NEBO ABRAZIVNÍ ČISTICÍ PODLOŽKY, KTERÉ BY MOHLY ZPŮSOBIT POŠKOZENÍ POVRCHU SPOTŘEBIČE. V PŘÍPADĚ POTŘEBY POUŽIJTE STANDARDNÍ NEABRAZIVNÍ NÁČINÍ ZE DŘEVA NEBO PLASTU.

2. POKYNY K RECYKLACI – OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Naše výrobky jsou vyrobeny výhradně z neznečišťujících materiálů, které nepoškozují životní prostředí a jsou recyklovatelné. Žádáme vás o úsilí a spolupráci při správné likvidaci obalu. Další informace o recyklaci získáte u prodejce nebo místních organizací.

Obal řádně zlikvidujte. Části balení, zejména plastové, představují riziko pro děti.

Váš starý spotřebič musí být také řádně zlikvidován.

Důležité: odevzdejte spotřebič příslušné místní organizaci oprávněné k odběru poškozených spotřebičů. Řádná a inteligentní likvidace spočívá v opětovném využití hodnotných materiálů.

Odstraňte zástrčky nebo elektrické kabely spotřebičů, které se již nepoužívají, aby již nepředstavovaly ohrožení pro děti.

3. BEZPEČNOSTNÍ OPATŘENÍ

Bezpečnostní opatření týkající se elektriny, plynu a funkcí naleznete v sekci Instalace. Je ve vašem nejlepším zájmu a bezpečnosti a také je zákonem vyžadováno, aby všechna elektrická zařízení instaloval a opravoval výhradně kvalifikovaný personal v souladu s platnými normami. Náš kvalifikovaný personal může zaručit, že práce budou provedeny správně. Plynové a elektrické spotřebiče musí být vždy odpojeny zkušeným personálem. Před připojením spotřebičů k elektrickým obvodům je důležité zkontrolovat a porovnat údaje o připojení (napětí a frekvence) uvedené na štítku s charakteristikami místního elektrického vedení. Je nezbytné, aby se tyto údaje shodovaly, aby nedošlo k poškození spotřebičů. Pro další pomoc a podporu se obraťte na místního elektrikáře.

Elektrická bezpečnost spotřebiče je zaručena pouze při připojení k uzemňovacímu vodiči. Výrobce nenese odpovědnost za škody způsobené absencí nebo přerušením uzemňovacího vodiče (tj. úraz elektrickým proudem).

Instalaci a připojení spotřebiče musí provádět specializovaný elektrikář. V případě potřeby kontaktujte místního elektrikáře, který je obeznámen s místními normami a předpisy. Výrobce nebude odpovědný za škody způsobené nesprávnou instalací nebo instalacemi, které nejsou v souladu s místními a vnitrostátními právními předpisy.

VAROVÁNÍ! ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, POUŽÍVEJTE POUZE SPRÁVNĚ NAINSTALOVANĚ SPOTŘEBIČE.

VAROVÁNÍ! NIKDY NEOTEVÍREJTE KRYT PŘÍSTROJE. POKUD PŘIJDETE DO STYKU S ČÁSTMI POD TLAKEM NEBO POKUD BUDOU UPRAVENY ELEKTRICKÉ A/NEBO MECHANICKÉ KONSTRUKCE, MOHLO BY TO POŠKODIT SPOTŘEBIČ A ZPŮSOBIT JEHO NEFUNKČNOST.

VAROVÁNÍ! VE SPOTŘEBIČI NESKLADUJTE PLASTOVÉ NÁDOBY ANI ŽÁDNÉ HOŘLAVÉ PŘEDMĚTY. TYTO PŘEDMĚTY PŘEDSTAVUJÍ RIZIKO VZNÍCENÍ, JAKMILE JE OHŘÍVACÍ ZÁSUVKA ZAPNUTÁ.

VAROVÁNÍ! TENTO SPOTŘEBIČ NENÍ VHODNÝ PRO POUŽITÍ OSOBAMI (VČETNĚ DĚTÍ) S TĚLESNÝM, SMYSLOVÝM A/NEBO MENTÁLNÍM POSTIŽENÍM. OSOBY BEZ POTŘEBNÝCH ZKUŠENOSTÍ NEBO ZNALOSTÍ SPOTŘEBIČE MUSÍ BÝT Z DŮVODU JEJICH VLASTNÍ BEZPEČNOSTI POD DOHLEDEM ODPOVĚDNÉ OSOBY. DĚTI MUSEJÍ BÝT POD DOHLEDEM, ABY SE ZAJISTILO, ŽE SI SE SPOTŘEBIČEM NEBUDOU HRÁT.

VAROVÁNÍ: PAMATUJTE, ŽE DĚTSKÁ POKOŽKA JE JEMNĚJŠÍ A CITLIVĚJŠÍ NA VYSOKÉ TEPLOTY. UCHOVÁVEJTE SPOTŘEBIČ MIMO DOSAH DĚTÍ. SPOTŘEBIČ SE MŮŽE PŘI NESPRÁVNÉM POUŽITÍ PŘEHŘÁT: RIZIKO POPÁLENIN

VAROVÁNÍ: VNITŘEK SPOTŘEBIČE MŮŽE DOSÁHNOUT TEPLOTY 75 °C V ZÁVISLOSTI NA ZVOLENÉ TEPLOTĚ A DOBĚ PROVOZU. JE-LI TO NUTNÉ, POUŽIJTE K VYJMUTÍ VĚCÍ ZE ZÁSUVKY RUKAVICE.

TENTO SPOTŘEBIČ JE URČEN POUZE PRO DOMÁCÍ POUŽITÍ! DODRŽUJTE TYTO POKYNY, ABYSTE ZABRÁNILI POŠKOZENÍ SPOTŘEBIČE NEBO VZNIKU NEBEZPEČNÝCH SITUACÍ:

- Při otevírání se neopírejte a neseďte na ohřívací zásuvce, mohlo by dojít k poškození teleskopického vedení. Maximální nosnost ohřívací zásuvky je 10 kg.

ČIŠTĚNÍ:

• Nikdy nepoužívejte vysavač. Podtlak by mohl vytvořit tlak na součásti a způsobit zkrat. Podtlak může také poškodit povrch a součásti zařízení: škody, za které výrobce nenese odpovědnost.
• Při čištění spotřebiče doporučujeme postupovat podle doporučení uvedených v části „Čištění a údržba“ návodu.

OPRAVY:

• POZOR! Údržbu a/nebo opravy musí provádět výhradně specializovaný personál. Nesprávná instalace a údržba může vést ke zranění osob, za které výrobce nenese odpovědnost.
• POZOR! Během záruční doby smí zařízení opravovat pouze technici autorizovaní výrobcem, jinak zaniká záruka.

• POZOR! Před zahájením údržby, instalace nebo oprav odpojte spotřebič od elektrické zásuvky. Spotřebič je odpojen pouze tehdy, pokud:

• elektrická pojistka je odpojena;

• kabel spotřebiče je odpojen od elektrické zásuvky – pro odpojení spotřebiče ze zásuvky vytáhněte kabel ze zásuvky, ručně jej odpojte. Výrobce nenese odpovědnost za škody způsobené nedodržením platných předpisů nebo použitím neoriginálních náhradních dílů.

Chcete-li zásuvku otevřít, stiskněte přední část zásuvky

směrem k sobě, dokud se zcela neotevře.

4.1 ZAVŘENÍ ZÁSUVKY

Chcete-li zásuvku zavřít, jemně ji zatlačte dozadu za přední část, dokud se úplně nezasune. Uvolněte rukojeť.

4.2 Spotřebič je vybaven ventilačním systémem horkého vzduchu. Ventilátor optimálně distribuuje vzduch ve vnitřním prostoru ohřivaci zásuvky.

Termostat umožňuje uživateli ovládat a nastavovat spotřebič na požadovanou teplotu.

Cirkulace vzduchu ohřívá zásuvku rychlým a rovnoměrným způsobem.

Při zavedených ochranných opatřeních není možné se náhodně dotknout topného tělesa nebo ventilátoru.

5. NEŽ ZAČNETE

Nenechávejte části obalu v domácnosti.

Rozdělte zbývající obalové materiály podle kategorie a doručte je do nejbližšího

recyklačního střediska.

Před prvním použitím spotřebiče jej jemně vyčistěte vlhkým hadříkem a zcela osušte, jak je popsáno v části „Čištění a údržba“.

Ohřívací zásuvku zahřívejte po dobu nejméně dvou hodin. Toho lze dosáhnout nastavením MAX. teploty na 70 °C. Během ohřevu zajistěte, že je kuchyň dobře větraná.

Kovové části byly speciálně ošetřeny ochranným povlakem, který může při prvním zahřátí zásuvky někdy způsobit zápach. Tyto pachy se rychle rozplynou a neměly by být považovány za vadu spotřebiče.

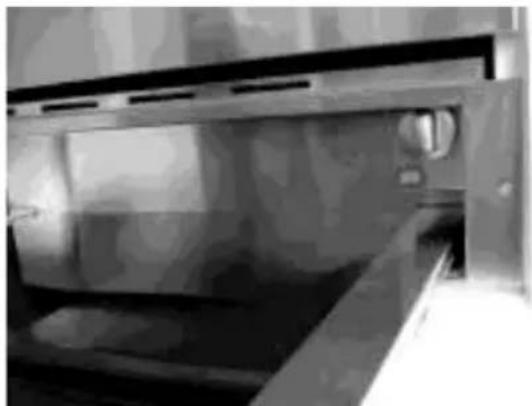

6. OVLÁDACÍ PANEL

Otevřete zásuvku. Otočte rukojetí, abyste nastavili požadovanou teplotu, a stiskněte červené tlačítko.

Červená kontrolka se rozsvítí a zůstane rozsvícena po celou dobu používání.

Chcete-li spotřebič vypnout, otočte rukojetí do polohy 0 a stiskněte tlačitko. Červená kontrolka zhasne.

7.2 Doba ohřevu

Různé faktory ovlivňují dobu trvání ohřevu:

• tloušťka a materiál zásuvky;
• počet naložených zásuvek;
• uspořádání naložených zásuvek;
• požadovaná nastavená teplota.

Neexistuje tedy žádné obecné pravidlo. Chcete-li nastavit teplotu nad 60 °C, abyste měli stabilní teplotu, postupujte následovně:

Při určování optimálního nastavení teploty pro vaše potřeby můžete využít i své vlastní zkušenosti.

Nastavením teploty na 60 °C a za účelem dosažení homogenního ohřevu.

Hodnoty lze považovat za orientační.

8. Odmrazování

Funkce odmrazování využívá pouze nucené větrání bez aktivního topného tělesa.

Postup

• Stisknutím tlačítka ZAP/VYP aktivujete vnitřní ventilátor.
• Otočte knoflíkem na nastavení odmrazování.

9. KYNUTÍ

Funkce kynutí udržuje teplotu zásuvky v rozmezí 25 až 30 °C.

Postup

1. Předehřívejte zásobník po dobu 5 minut otočením knoflíku na MIN, což odpovídá teplotě 30 °C.
2. Těsto zabalené do mírně vlhkého hadříku umístěte doprostřed zásuvky.

10. OHŘÍVAČ JÍDLA

Potraviny doporučené k ohřevu: maso, kuře, ryby, omáčky, zelenina, přílohy a polévky.

• Abyste zabránili rozlití jídla v zásuvce, nádobí nepřeplňujte.
• Uspořádejte nádobí v zásuvce a opatrně ji zavřete, aby se tekutiny nerozlily.
• Doporučuje se neohřívat jídlo déle než hodinu, aby se zabránilo ztrátě nutriční hodnoty.
• Vlhké jídlo a tekutiny zakryjte víčkem nebo tepelně odolnou fólií. Tím zabráníte úniku vlhkosti, tvorbě kondenzátu a usazování vlhkosti na vnější straně nádobí.
• Nezakrývejte pečená nebo smažená jídla, která musí zůstat křupavá. Udržujte tyto pokrmy horké při vysokých teplotách.

Postup

1. Nádobí vložte do zásuvky.
2. Zapněte zásobník a nastavte knoflík termostatu
   mezi a, dož odpovídá 40 °C a 60 °C, podle požadované teploty, a předehřívejte spotřebič po dobu 10 minut.
3. Jídlo dejte do předehřátých nádobí.
4. Znovu zavřete zásuvku. Kontrolka ZAPNUTO zůstane svítit a zásuvka se zahřívá.

Vypnutí

Otočte knoflík do polohy VYP. Vyndejte nádobí ze zásuvky pomocí hadříku nebo rukavic.

POZN.: Nikdy nepřenášejte horké nádobí přímo z horké desky sporáku na skleněnou základnu ohřivací zásuvky. Mohlo by dojít k poškození skleněné základny zásuvky.

11. POMALÉ VAŘENÍ

Pomalé vaření je ideální pro vaření jemného masa, které musí být středně vařené nebo nedovařené. Tato metoda vaření znamená, že maso bude uvnitř vždy růžové. To však neznamená, že maso je syrové nebo nedostatečně tepelně upravené. Tato metoda vaření nejen udržuje šťávy uvnitř, ale také usnadňuje udržování masa v teple.

Vhodné nádobí: skleněné, porcelánové nebo keramické s pokličkou.

Postup

1. Předehřívejte ohřívací zásuvku s vybraným nádobím na maximální teplotu po dobu 15 minut.
2. Na pánvi zahřejte máslo nebo olej. Maso řádně opékejte po dobu uvedenou v tabulce, poté jej ihned vložte do předehřáté pánve a přikryjte pokličkou.
3. Nastavte termostat na MAXIMÁLNÍ teplotu odpovídající 70 °C na dobu nezbytnou k dokončení vaření.

Varování pro pomalé vaření.

• Používejte pouze čerstvé maso v perfektním stavu.

• Odstraňte přebytečný tuk.

• Kusy masa nemusí být nutně obraceny.

• Po uvaření lze maso okamžitě krájet; nemusí být odleželé.
• Maso, které se pomalu vaří, není tak horké jako maso vařené tradičním způsobem, proto je vhodné dát talíře také na posledních 20–30 minut do ohřívací zásuvky na levé straně.
• Maso podávejte s horkými omáčkami.
• Pokud chcete maso po dokončení vaření udržet v teple, otočte knoflíkem termostatu na teplotu a odpovídající 40 °C a 60 °C. Menší kousky masa můžete udržovat horké po dobu 45 minut a větší kousky po dobu dvou hodin.

Přehled

Pomalé vaření je vhodné pro všechny jemné kusy hovězího, vepřového, telecího, jehněčího, zvěřiny a drůbeže. Počáteční doba opékání a následná doba vaření závisí na velikosti plátků masa.

Časové parametry se vztahují na maso vložené do pánve s předehřátým máslem nebo olejem.

Jídlo	Počáteční opékání	Vaření v zásuvce
Malé plátky masa
Proužky	asi 1–2 minuty	20–30 minut
Malé steaky nebo medailonky	Přibližně 1–2 minuty na stranu	35–50 minut
Středně velké plátky masa
Svíčková (400–800 g)	přibližně 4–5 minuty na stranu	75–120 minut
Chudá pečeně (600–1000 g)	přibližně 10–15 minuty na stranu	120–180 minut
Velké plátky masa
Svíčková (od 900 g)	přibližně 6–8 minuty na stranu	120–180 minut
Hovězí pečeně (1,1–2 kg)	přibližně 8–10 minuty na stranu	210–300 minut

12. ČIŠTĚNÍ A ÚDRŽBA

Obecně lze říci, že čištění je jedinou formou údržby, která je nezbytná.

Pozor! Před zahájením čištění odpojte spotřebič od zásuvky. Odpojte kabel od zásuvky a vypněte spotřebič.

Varování! Nepoužívejte drsné čisticí prostředky nebo abrazivní prostředky a/nebo čisticí podložky a houbičky a ostré předměty, protože mohou znečistit a poškodit vzhled spotřebiče.

Varování! Nikdy nepoužívejte vysavač na vnitřní části spotřebiče.

12.1 Ovládací prvky vpředu a na panelu

Při čištění spotřebiče stačí použít vlhký hadřík. Pokud spotřebič vyžaduje další čištění, přidejte do vody kapky čisticího prostředku. Spotřebič osušte suchým hadříkem. Ocelovou přední část spotřebiče lze očistit pomocí výrobků speciálně určených pro ocel. Tyto výrobky zabraňují tvorbě nečistot na povrchu zásuvky. Naneste minimální množství přípravku na měkkou tkaninu a naneste jej na povrch spotřebiče.

CS

12.2 Vnitřní prostor

K čištění vnitřního prostoru použijte vlhký hadřík. Pokud spotřebič vyžaduje další čištění, přidejte do vody kapky čisticího prostředku. Povrch osušte suchým hadříkem. Dbejte na to, aby do ventilačních otvorů nevnikla voda. Spotřebič používejte pouze po úplném vysušení zásuvek.

13. ŘEŠENÍ PROBLÉMŮ

POZOR! Opravy smí provádět pouze specializovaný a kvalifikovaný personál. Jakékoli opravy, které neprovádí odborný personál, mohou způsobit poškození spotřebiče, za které výrobce nenese odpovědnost.

Spotřebitel může vyřešit následující problémy bez pomoci servisního oddělení. Zásuvka není dostatečně horká. Ověřte si, zda:

• spotřebič je zapnutý;
• byla nastavena správná teplota;
• otevření ventilátoru není blokováno deskami nebo jinými velkými překážkami;
• zásuvky měly dost času na zahřátí.

Zásuvka není vůbec horká. Ověřte si, zda:

• uslyšite běžící ventilátor;
• je-li ventilátor zapnutý, znamená to, že systém ohřevu pracuje;
• pokud ventilátor nefunguje, znamená to, že je vadný;
• pojistka obvodu je vypálená.

14. INSTALACE SPOTŘEBIČE

14.1 Před zahájením instalace

Ujistěte se, že napětí uvedené na štítku spotřebiče odpovídá napětí vašeho elektrického systému.

Otevřete zásuvku a vyjměte veškerá příslušenství a obalové materiály.

Pozor! Přední část zásuvky může být potažena ochrannou fólií. Před použitím spotřebiče opatrně odstraňte fólií.

Začněte odstraněním ochranné fólie ze spodní části.

Ujistěte se, že zásuvka není poškozená. Ujistěte se, že se zásuvka správně zavře. V případě poškození kontaktujte servisní oddělení.

Ohřívací zásuvku lze připevnit a nainstalovat pouze pomocí nástrojů dodaných výrobcem spotřebiče. Výrobce neručí za provoz spotřebiče, pokud byly použity materiály od jiného výrobce. Výrobce neodpovídá za škody způsobené nesprávným použitím.

14.2 Pokračovat

Před zahájením montáže zásuvek spotřebiče se ujistěte, že je dostatek místa pro umístění zásuvky a spotřebiče.

Přesné instalační rozměry jsou uvedeny v mm. Při montáži postupujte podle těchto pokynů:

• Umístěte zásuvku tak, aby byla přímo vystředěná
• Ujistěte se, že rám je dokonale kolmý
• Otevřete zásuvku a připevněte konstrukci ke zdi pomocí dvou šroubů, které jsou již na místě

14.3 Elektrická instalace

Elektrické připojení musí být provedeno kvalifikovaným elektrikářem podle platných předpisů.

Elektrická zapojení

Před připojením trouby k síťovému napájení se ujistěte, že: - napájecí napětí odpovídá údajům na typovém štítku na přední straně trouby. - síťové napájení má účinné uzemnění (uzemnění) v souladu se všemi platnými zákony a předpisy. Správné uzemnění je vyžadováno předpisy.

Napájecí kabel by nikdy v žádném místě neměl dosáhnout teplotu vyšší o 50 °C nad teplotou okolí. Není-li pevný spotřebič vybaven napájecím kabelem a zástrčkou nebo jiným zařízením umožňujícím jeho odpojení od elektrické sítě, s mezerou mezi kontakty dostatečně velkou, aby byla zaručena přepěťová ochrana třídy III, musí být takové zařízení namontováno na napájecí zdroj v souladu s předpisy upravujícími elektrické instalace. Zásuvka nebo vypínač musí být snadno dosažitelné s kompletně nainstalovanou troubou.

TYPY KABELÜ A MINIMÁLNÍ PRÜMĚRY
	SASO
H05RR-F 3x0,75 mm2	H05RR-F 3x1,5 mm2
H05VV-F 3x0,75 mm2	H05VV-F 3x1,5 mm2
H05RN-F 3x0,75 mm2	H05RN-F 3x1,5 mm2
H05V2V2-F 3x0,75 mm2	H05V2V2-F 3x1,5 mm2

CS

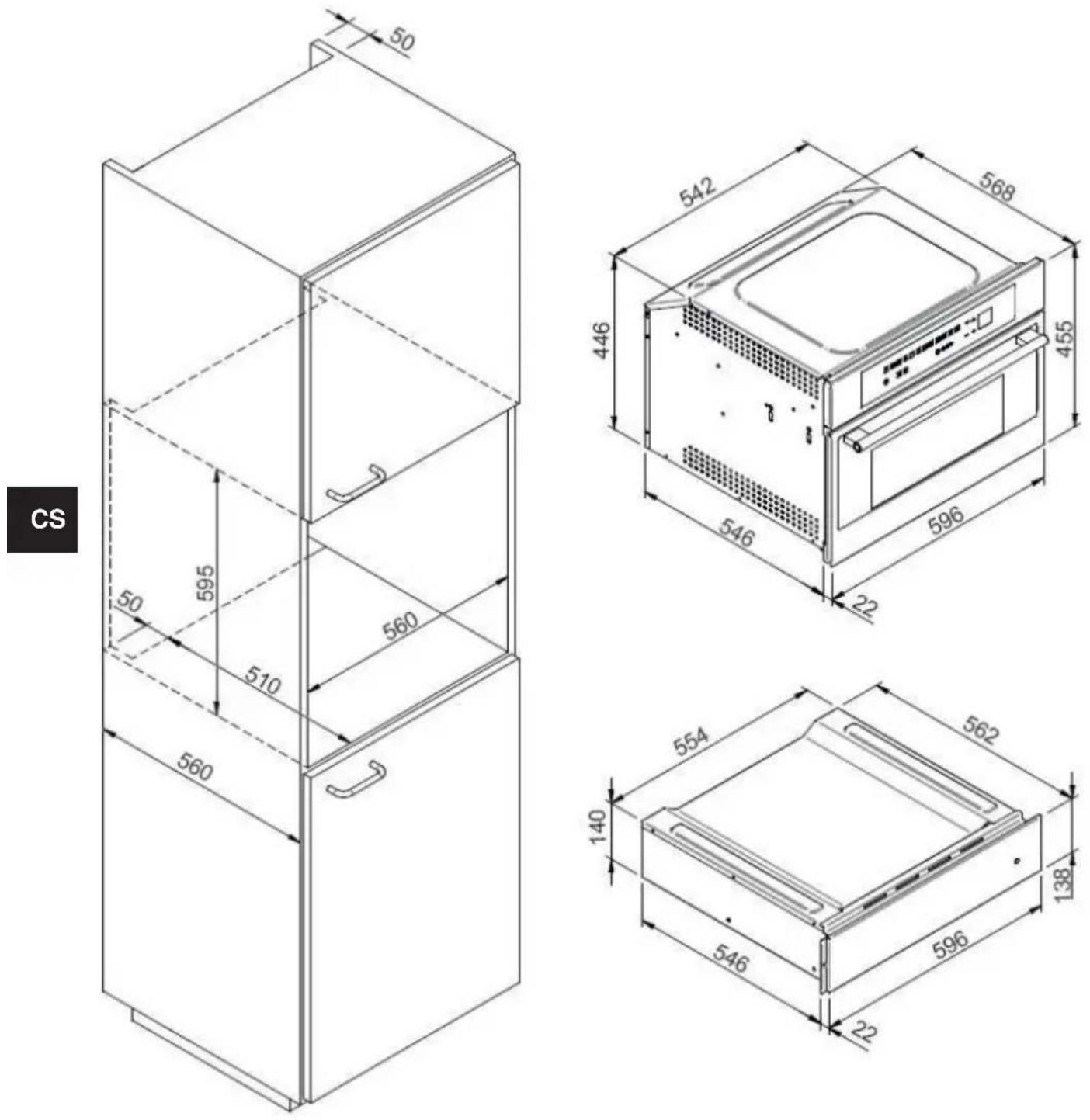

ROZMĚROVÝ DIAGRAM OHŘÍVACÍ ZÁSUVKY 560 X 595 PRO TROUBY 450

VAROVÁNÍ! Před připojením ohřivací zásuvky k elektrickému obvodu zkontrolujte, zda napětí a frekvence odpovídají hodnotám uvedeným na štítku umístěném uvnitř topného bloku, který by měl být uchováván spolu s tímto návodem.

Elektrické připojení musí být provedeno pomocí dvoupólového spínače schopného napájet spotřebič, který má mezeru minimálně 3 mm, aby bylo zaručeno odpojení v případě nouze nebo při čištění ohřívací zásuvky.

Připojte spotřebič k uzemňovacímu obvodu v souladu s bezpečnostními předpisy týkajícími se elektrických systémů.

POZOR! OHŘÍVACÍ ZÁSUVKA MUSÍ BÝT PŘIPOJENA K UZEMŇOVACÍMU OBVODU.

V případě poruchy kabelu dodávaného s ohřívací zásuvkou jej vyměňte za originální náhradní díl dodaný servisním oddělením.

Výrobce a prodejci nenesou odpovědnost za škody na majetku a úrazy způsobené nedodržením pokynů uvedených v tomto návodu.
