NÁVOD K OBSLUZE Toptech 38 NRG Colged

4.10.1 Spotřebiče bez vypouštěcího čerpadla ............................................................ 11

4.10.2 Spotřebiče s vypouštěcím cyklem (*volitelné) .................................................. 11

7.1 TABULKA TVRDOSTI VODY ................................................................................................ 15 KAP 8 LIKVIDACE ............................................................................................................... 15 KAP 9 ŽIVOTNÍ PROSTŘEDÍ ............................................................................................... 15 Výrobce si podle zákona vyhrazuje vlastnictví tohoto dokumentu a zakazuje jakékoli kopírování a šíření dokumentu bez jeho předběžného písemného souhlasu. Výrobce si vyhrazuje právo na provedení změn bez předběžného upozornění za účelem vylepšení, která považuje za nezbytné. 442467 LCD2 REV05 05-05-2021 U CZNÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 2 z 16

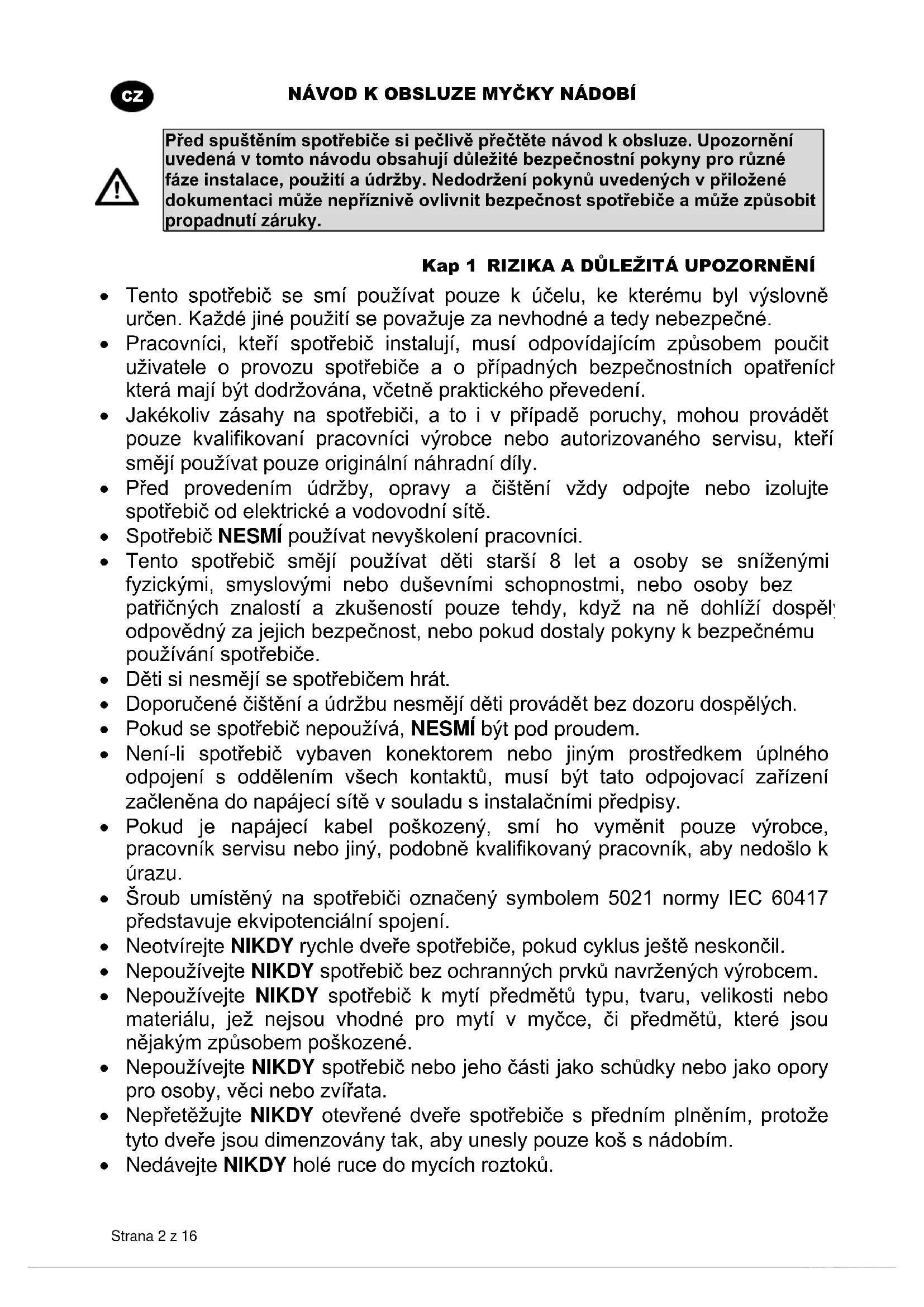

Před spuštěním spotřebiče si pečlivě přečtěte návod k obsluze. Upozornění uvedená v tomto návodu obsahují důležité bezpečnostní pokyny pro různé fáze instalace, použití a údržby. Nedodržení pokynů uvedených v přiložené dokumentaci může nepříznivě ovlivnit bezpečnost spotřebiče a může způsobit propadnutí záruky. Kap 1 RIZIKA A DŮLEŽITÁ UPOZORNĚNÍ Tento spotřebič se smí používat pouze k účelu, ke kterému byl výslovně určen. Každé jiné použití se považuje za nevhodné a tedy nebezpečné. Pracovníci, kteří spotřebič instalují, musí odpovídajícím způsobem poučit uživatele o provozu spotřebiče a o případných bezpečnostních opatřeních, která mají být dodržována, včetně praktického převedení. Jakékoliv zásahy na spotřebiči, a to i v případě poruchy, mohou provádět pouze kvalifikovaní pracovníci výrobce nebo autorizovaného servisu, kteří smějí používat pouze originální náhradní díly. Před provedením údržby, opravy a čištění vždy odpojte nebo izolujte spotřebič od elektrické a vodovodní sítě. Spotřebič NESMÍ používat nevyškolení pracovníci. Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo osoby bez patřičných znalostí a zkušeností pouze tehdy, když na ně dohlíží dospělý odpovědný za jejich bezpečnost, nebo pokud dostaly pokyny k bezpečnému používání spotřebiče. Děti si nesmějí se spotřebičem hrát. Doporučené čištění a údržbu nesmějí děti provádět bez dozoru dospělých. Pokud se spotřebič nepoužívá, NESMÍ být pod proudem. Není-li spotřebič vybaven konektorem nebo jiným prostředkem úplného odpojení s oddělením všech kontaktů, musí být tato odpojovací zařízení začleněna do napájecí sítě v souladu s instalačními předpisy. Pokud je napájecí kabel poškozený, smí ho vyměnit pouze výrobce, pracovník servisu nebo jiný, podobně kvalifikovaný pracovník, aby nedošlo k úrazu. Šroub umístěný na spotřebiči označený symbolem 5021 normy IEC 60417 představuje ekvipotenciální spojení. Neotvírejte NIKDY rychle dveře spotřebiče, pokud cyklus ještě neskončil. Nepoužívejte NIKDY spotřebič bez ochranných prvků navržených výrobcem. Nepoužívejte NIKDY spotřebič k mytí předmětů typu, tvaru, velikosti nebo materiálu, jež nejsou vhodné pro mytí v myčce, či předmětů, které jsou nějakým způsobem poškozené. Nepoužívejte NIKDY spotřebič nebo jeho části jako schůdky nebo jako opory pro osoby, věci nebo zvířata. Nepřetěžujte NIKDY otevřené dveře spotřebiče s předním plněním, protože tyto dveře jsou dimenzovány tak, aby unesly pouze koš s nádobím. Nedávejte NIKDY holé ruce do mycích roztoků.NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 3 z 16

Po instalaci NIKDY spotřebič nepřeklápějte. Jestliže si všimnete špatného chodu myčky nebo úniku vody, okamžitě vytáhněte zástrčku ze zásuvky a zavřete přívod vody. Nestavte myčku do blízkosti zdrojů tepla s více než 50 °C. Nevystavujte myčku NIKDY působení počasí (déšť, slunce apod.) Myčka nesmí být instalovaná venku bez přiměřené ochrany. Nikdy nezapínejte mycí program bez přepadu ve vaně. Nikdy ke spotřebiči nepřibližujte magnetické předměty. Nepoužívejte horní část spotřebiče jako odkladovou plochu. Instalační technik má povinnost ověřit dobrou účinnost uzemnění. Po ukončení zkoušek má instalační technik povinnost sepsat písemné prohlášení o správné instalaci a zkoušce v souladu se všemi normami a předpisy. NIKDY neupravujte polohu ani nemanipulujte s prvky, ze kterých se stroj skládá, tyto činnosti by mohly ohrozit bezpečnost stroje. Hladina akustického tlaku podle EN ISO 4871 o LpA Max = 55 db Kpa = 2,5 db pro verze pod pult o LpA Max = 65 db Kpa = 2,5 db pro verze s kapotou o LpA Max = 76 db Kpa = 1,5 db pro verze mycí stroje Max. teplota přívodu vody: 50 °C Max. tlak přívodu vody: 4 bar (400 kPa) Spotřebič je navržen tak, aby byl trvale připojen k přívodu vody. Spotřebič nesmí být čištěn proudem vody nebo páry. Max. výška vypouštění o Na zemi u verzí s přepadem o Maximální výška 1 m u verzí s vypouštěcím čerpadlem

1.1 Normální provozní podmínky

Teplota prostředí: max. 40 °C / min. 4 °C (průměr 30 °C) Nadmořská výška: do 2000 m Relativní vlhkost: max. 30 % při 40 °C / max. 90 % při 20 °CNÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 4 z 16

Kap 2 PŘEDMLUVA Upozornění: Veškerou dokumentaci uložte pečlivě v blízkosti spotřebiče; předejte ji technikům a uživatelům a zachovejte ji v úplnosti. Uložte ji na bezpečném místě, v případě častých konzultací si také můžete pořídit kopie dokumentů. Před jakýmkoli použitím spotřebiče si obsluha musí návod pozorně přečíst, porozumět mu a postupovat podle uvedených údajů. Spotřebič je určen výlučně pro profesionální mytí nádobí ve velkých zařízeních a jeho instalace, provoz a údržba musí být vždy vyhrazena odborně vyškoleným pracovníkům, kteří se budou řídit pokyny výrobce. Záruka: Výrobce odmítá jakoukoli odpovědnost a záruku v případě zranění osob nebo škod na věcech způsobených nedodržením pokynů a nesprávným používáním spotřebiče. Nedodržení pokynů uvedených v přiložené dokumentaci může nepříznivě ovlivnit bezpečnost spotřebiče a může způsobit propadnutí záruky. Instalace a opravy prováděné neoprávněnými techniky nebo použití jiných než originálních náhradních dílů znamená okamžité propadnutí záruky. Skladování: Přeprava a skladování: v rozmezí -10 °C a 55 °C se špičkami do 70 °C (po dobu max. 24 hodin) Kap 3 INSTALACE Správná instalace spotřebiče je pro správný provoz naprosto zásadní. Některé údaje potřebné pro instalaci spotřebiče jsou uvedeny na výrobním štítku umístěném na pravé straně spotřebiče a jeho kopie je na obálce tohoto návodu.

Instalaci smí provádět pouze odborně vyškolení a schválení pracovníci.

Zkontrolujte neporušenost obalu a zapište na dodací list všechna případně zjištěná poškození. Po odstranění obalu zkontrolujte, zda je spotřebič neporušený; jestliže je spotřebič poškozen, oznamte to neprodleně prodejci a dopravci faxem či doporučenou poštovní zásilkou. Jestliže je poškození takové, že by mohlo ohrozit bezpečnost spotřebiče, neinstalujte ho ani nepoužívejte, dokud ho kvalifikovaný technik neopraví.

Obalové materiály (plastové sáčky, polystyrén, hřebíky apod. ...) mohou být pro děti nebezpečné, proto je třeba odstranit tento obalový materiál z jejich dosahu.

Přesvědčte se, že v místě instalace nejsou věci a materiály, které by mohla poškodit vodní pára unikající někdy ze zapnutého spotřebiče, případně jsou-li tyto předměty dostatečně chráněny. Před umístěním myčky připravte v místnosti systémy pro elektroinstalaci, přívod vody a její odpad. V případě vestavných spotřebičů s jedinou stěnou nechte mezi stěnami stroje a přilehlými plochami alespoň 10 mm prostoru. Podlahy nebo vestavné místo musí být dimenzovány s ohledem na celkovou hmotnost myčky. Spotřebič je nutné instalovat na čtyři nožičky a dobře ho vyrovnat, jenom takNÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 5 z 16

bude stabilní. Tento spotřebič je vhodný pouze pro pevné připojení; jiná instalační řešení musí být musí být dohodnuta s výrobcem a jím schválena. Před použitím myčky odstraňte z pláště spotřebiče ochrannou fólii.

3.3 Připojení k elektrické síti

Je nutné instalovat hlavní vypínač vícepólového typu, který přeruší všechny kontakty včetně nulového vodiče, s mezerou mezi kontakty nejméně 3 mm a s tepelně magnetickou bezpečnostní spouští, nebo spojený s pojistkami, dimenzovaný nebo kalibrovaný na výkon uvedený na výrobním štítku spotřebiče. Hlavní vypínač se musí instalovat do elektrického vedení do blízkosti instalace a smí sloužit pouze jednomu spotřebiči. Napětí a frekvence elektrické sítě musejí odpovídat údajům na výrobním štítku. V místě instalace musí být účinný uzemňovací systém v souladu s platnými předpisy pro preventivní ochranu k zajištění bezpečnosti obsluhy i spotřebiče Toto zařízení vyhovuje certifikaci EN / IEC 61000-3-11 v případě impedance systému Z sys menší nebo rovné Z max v bodě rozhraní mezi napájecím systémem uživatele a veřejným systémem. Je odpovědností instalačního technika nebo uživatele zařízení ověřit, zda je zařízení připojeno výhradně k napájecímu zdroji s impedančním systémem Z sys menším nebo rovným Z max.

Napájecí kabel, výhradně typu H07RN-F, proudová únosnost v mobilním provozu při 60 °C na vodiči: Třífázový spotřebič o -5x2,5 mm^2 až do 20 A o -5x4 mm^2 až do 30 A o -5x6 mm^2 až do 38 A o -5x10 mm^2 až do 54 A Jednofázový spotřebič o -3x1,5 mm^2 až do 16 A o -3x2,5 mm^2 až do 25 A Kabel nesmí být během normálního provozu nebo běžné údržby v tahu nebo přiskřípnutý. Spotřebič musí být ještě zapojen do ekvipotenciálního systému, jehož připojení se provádí šroubem se symbolem 5021 normy IEC 60417. Ekvipotenciální vodič musí mít průřez 10 mm². Dbejte na správnou polaritu uvedenou v elektrickém schématu. Další informace najdete v přiloženém elektrickém schématu.

Nepoužívejte adaptéry, vícenásobné zásuvky, nevhodné typy a průřezy kabelů nebo prodlužovačky, které nejsou v souladu s platnými instalačními předpisy.NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 6 z 16

3.4 Připojení k vodovodní síti

Spotřebič se k vodovodní síti připojuje pomocí hadice. Mezi vodovodní sítí a elektrickým ventilem spotřebiče musí být uzavírací ventil. Uzavírací ventil musí být instalován na potrubí v blízkosti spotřebiče. Přívod vody, teplota a tlak musí být v souladu s údaji uvedenými na výrobním štítku s technickými údaji spotřebiče. Zkontrolujte, zda není přívodní průtok menší než 20 l/min. Jestliže je tvrdost vody vyšší než 14 °f (8 °dH), doporučujeme používat spotřebič s vnitřním změkčovačem. Jestliže je tvrdost vody vyšší než 35 °f (19,5 dH), doporučujeme instalovat vnější změkčovač před elektrický ventil. U spotřebičů, které nejsou vybaveny změkčovačem vody; jestliže je tvrdost vody vyšší než 14 °f (8 dH), doporučujeme instalovat vnější změkčovač před elektrický ventil. V případě velmi vysokých koncentrací minerálních usazenin ve vodě o vysoké vodivosti doporučujeme instalovat demineralizační zařízení. Spotřebiče určené k použití s odsolenou vodou nebo v každém případě s vysokou koncentrací chloridu sodného je třeba objednat zvlášť, protože pro jejich konstrukci jsou nutné specifické materiály. Nepoužívejte demineralizovanou vodu ve spotřebičích vybavených jednotkami pro rekuperaci tepla rekuperační baterie z recyklované mědi. V těchto případech si vyžádejte verzi s bateriemi s trubkami z nerezové oceli.

Volný odtok do odpadu

3.5 Připojení k odpadnímu potrubí

Odpadní potrubí musí tvořit volná sifonová vpusť o velikosti vhodné pro vypouštěcí hadici dodávanou se spotřebičem. Hadice musí dosáhnout do vpusti bez natahování, namáhání, ohýbání, přiskřípnutí, stlačování či jakéhokoli jiného tlaku. Vypouštění vany se provádí samospádem, odtok tedy musí být níž, než je spodek spotřebiče.

S vypouštěcím čerpadlem (k dispozici na objednávku) Jestliže odtok není níž, než je spodek spotřebiče, lze použít model vybavený vypouštěcím čerpadlem (k dispozici na objednávku). V tomto případě smí být maximální výška odtoku 1 m. Vždy zkontrolujte, zda odtok funguje správně a není ucpaný. Každé jiné řešení musí být předem dohodnuto s výrobcem a jím schváleno.

3.6 Leštidlo a mycí prostředek

Dávkování leštidla se provádí pomocí dávkovače, který je ve spotřebiči standardně instalovaný, pokud je jím model vybaven. Dávku určuje instalační technik v závislosti na tvrdosti vody; technik provede rovněž kalibraci dávkovačů. Před hájením kalibrace naplňte napájecí potrubí dávkovačů příslušným přípravkem. Kalibrace se provádí pomocí regulačních šroubů, nebo je-li to možné, přímo z ovládacího panelu. Hladina kapalin v zásobníku musí být vždy dostatečná pro dávkování; nikdy by nemělo dojít k úplnému vyprázdnění zásobníku, do kterého se nesmí dávat žíraviny ani přípravky obsahující nečistoty. NIKDY nepoužívejte mycí prostředky obsahující CHLÓR nebo CHLORNANY. Rozhodně doporučujeme instalovat automatický dávkovač mycího prostředku.NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 7 z 16

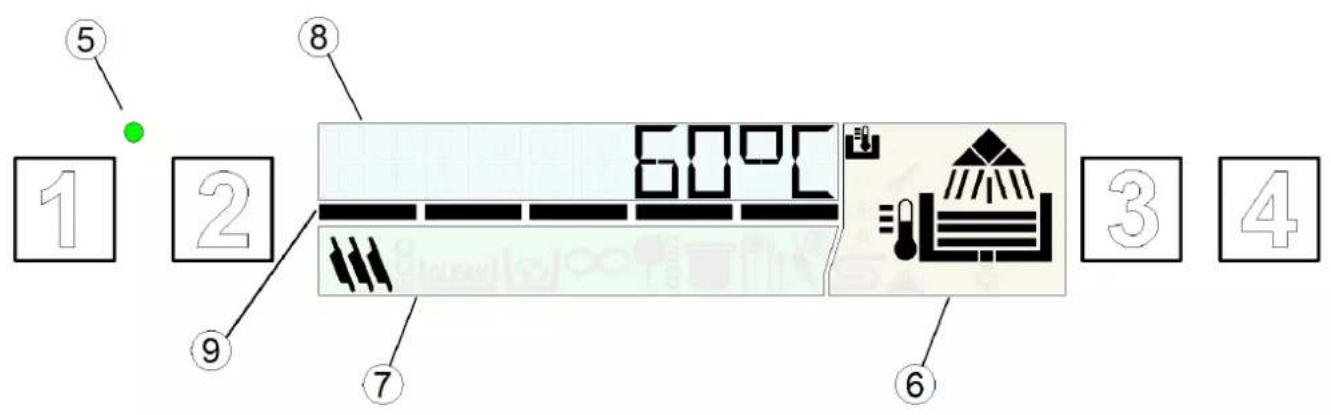

4.1 Grafické rozhraní

Tlačítko VOLBY PROGRAMŮ

Barvy a provozní stavy S odkazem na Obr.2:

Zelená (Obr. 2a) - Stroj připravený

Modrá (Obr. 2b) - Probíhá mycí cyklus.

Žlutá (Obr. 2c) - Spotřebič se připravuje - Nedostatek přísad pro mytí - Nedostatek soli (pouze verze s vestavěným změkčovačem vody)

Červená (Obr. 2d) Přítomnost závažné poruchy. - Provoz omezený nebo nemožný: zjistěte ohlášený kód chyby a případně se spojte s technickou podporou.NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 8 z 16

Fáze mytí Během činnosti displej v oblasti (6) zobrazuje různé fáze pracovního cyklu:

Ohřev Dosažena pracovní úroveň

Dosažena pracovní teplota

Vypouštění Symboly činnosti

Objeví se, když displej ukazuje teplotu ohřívače

Objeví se, když displej ukazuje teplotu vany

Automatické spuštění je aktivní

Probíhající regenerace

Závada: činnost není možná

Zapněte hlavní vypínač proudu. Otevřete vnější kohout vody. Když je stroj v režimu standby, je displej zhasnutý a kontrolka STANDBY (5) svítí červeně.

4.3 Zapnutí volba programů

Zkontrolujte správné umístění mycích ramen a filtrů. Zkontrolujte přítomnost přepadu (pokud je u vašeho modelu). Zkontrolujte hladinu mycího prostředku a leštidla v nádržkách. Stiskněte tlačítko ON/OFF (1) pro zapnutí spotřebiče, kontrolka STANDBY (5) začne svítit zeleně. Během fáze napouštění má displej žlutou barvu Při dosažení optimálních podmínek získá DISPLEJ zelenou barvu, což značí, že spotřebič je připraven. Symbol na displeji označuje nastavený program. Při každém zapnutí bude nastaven poslední program použitý před vypnutím. Tlačítkem VOLBA PROGRAMŮ (3) lze zvolit mezi těmito cykly:

Pro mírně špinavé nádobí, krátký program.

Pro středně špinavé nádobí, střední program.

Pro velmi špinavé nádobí, dlouhý program.

Cyklus vypouštění a konečného samočištění, které se provede na konci dne.NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 9 z 16

Tlačítkem VOLBA SPECIÁLNÍCH PROGRAMŮ (2) lze zvolit mezi těmito cykly: Speciální programy

ECO Snižuje spotřebu energie tím, že nádobí myje v menším množství vody s nižší teplotou ve srovnání s normálním mycím cyklem; dobře umytého nádobí se dosahuje využitím mechanického působení prodloužené doby mytí

NEW Doporučuje se v případě, že je nezbytné provést mytí s úplnou výměnou vody v mycí vaně, tedy několikeré mytí nádobí, které je znečištěné velkým množstvím tuků nebo olejů. Úplná výměna vody ve vaně vyžaduje delší dobu mytí.

LONG Nepřetržité mytí. Cyklus lze předčasně ukončit stiskem tlačítka Start. Po krátké přestávce začne fáze oplachu. Cyklus se automaticky ukončí po 12 minutách.

GLASS Pouze pro myčku talířů: Je určen k mytí sklenic všech tvarů a typů. Tento program myje nádobí se sníženými teplotami oplachu a vyžaduje delší dobu schnutí.

WATER Cyklus určený pro vyleštěné sklenice. Používá se pouze ve spojení se zařízením s reverzní osmózou.

ACT 1 – ACT 2 Je určen k mytí hodně špinavého nádobí i se zaschlými zbytky jídel. Program provede 2 mytí a 2 oplachy.

PRG 4 – PRG 5 Pro velmi špinavé nádobí, dlouhý program ( 8‘ ). Pro velmi špinavé nádobí, dlouhý program ( 10 ).

STEEL Vhodný pro mytí vidliček, lžic, nožů a dalších příborů všeho druhu. Tento mycí program trvá déle než jiné programy využívající vyšší teploty.

PLATE Program na mytí talířů u myčky sklenic.

Doporučuje se, pokud potřebujete dezinfikovat umývané nádobí ( EN ISO 15883-1/3 ). Tento program kontroluje teplotu a dobu mytí a vypočítává přitom konstantu A0. Program skončí, když parametr A0 dosáhne hodnoty 30-60. Doba trvání je proměnná a v průměru je okolo 10 minut a teplota mycí vody dosahuje přibližně 70 °C. POZN. V případě, že si budete přát jinou hodnotu A0 než rovnající se 30-60, obraťte se na autorizovaného technika, který bude muset provést změnu softwaru spotřebiče. Instalované speciální programy se mohou lišit podle modelu a typu spotřebičeNÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 10 z 16

S odkazem na Obr. 4, aby spotřebič správně pracoval, doporučujeme postupovat podle těchto pravidel: Používejte odpovídající koš, dbejte na to, abyste ho nepřeplňovali a nedávali nádobí přes sebe. Nádobí opláchněte, aby se odstranily hrubé zbytky jídla. Prázdné nádobí vložte vždy otvorem dolů. Talíře a podobné nádobí vkládejte do příslušného koše nakloněné, s vnitřní stranou obrácenou směrem nahoru. Různé příbory patří do speciálního košíčku, s rukojetí obrácenou směrem dolů. Stříbrné příbory a příbory z nerezavějící oceli nedávejte do koše s ostatními příbory, protože by stříbro zhnědlo a ocel by mohla korodovat. Nádobí myjte ihned po použití, aby se na ně nepřilepily zbytky jídel a neztvrdly. V myčce myjte pouze nepoškozené nádobí vhodné pro mytí v myčce.

Pro spuštění programu stiskněte tlačítko START (4). Během mytí ČASOVÝ PRUH (9) ukazuje postup cyklu a displej má modrou barvu (Obr. 2b) a zobrazí název zvoleného programu. Po dokončení cyklu je displej zelený a zobrazí se text END. Pro rychlé usušení vytáhněte po ukončení cyklu koš z myčky. Chcete-li ukončit mycí cyklus předčasně, stiskněte znovu tlačítko START (4).

4.6 Automatické spuštění cyklu

Tato funkce umožňuje spustit vybraný cyklus pouhým zavřením dveří (nebo víka) bez stisknutí jakéhokoliv tlačítka; funkci můžete aktivovat takto: Nápis "A" na displeji znamená, že je funkce aktivní. Pokud není funkce aktivovaná již z výroby, musí být nejprve aktivována v nabídce nastavení. Chcete-li funkci vypnout, stiskněte u spotřebiče s otevřenými dveřmi na několik sekund tlačítko START (4). Tato funkce zůstane aktivní pouze po dobu jednoho cyklu. POZN. U verzí s víkem se po prvním pracovním cyklu automaticky povolí automatické spouštění: další cykly se pak spustí automaticky při zavření víka. Tento režim je na displeji signalizován písmenem “A”.

4.7 Zobrazení informací

Při podržení tlačítka START (4) stlačeného po dobu několika sekund lze postupně zobrazit teplotu ohřívače vody ve vaně a počet cyklů uskutečněných myčkou. Tyto údaje lze zobrazit jak před cyklem, tak během něj a budou zobrazeny pouze po určitou dobu. Při podržení tlačítka VOLBA PROGRAMŮ (3) stlačeného po dobu několika sekund lze postupně zobrazit teplotu ohřívače vody ve vaně trvale pro všechny programy. Tuto funkci lze zrušit opětovným stiskem tlačítka VOLBA PROGRAMŮ (3) na několik sekund.

4.8 Vypnutí spotřebiče

Pro vypnutí spotřebiče stiskněte tlačítko ON/OFF (1) zůstane svítit pouze kontrolka STANDBY (5), která signalizuje přítomnost napětí. POZN. Pokud myčka zůstane zapnutá s otevřenými dveřmi déle než jednu hodinu, vypne se automaticky.

4.9 Odstranění úplného filtru

Nastavte mycí a oplachovací ramena kolmo k okraji dveří. Zvedněte každou polovinu filtru uchopením za rukojeť (Obr. 7).NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 11 z 16

4.10 Vypuštění spotřebiče

4.10.1 Spotřebiče bez vypouštěcího čerpadla

Spotřebič vypněte. Vyjměte úplný filtr, pokud je u modelu (Obr. 7A). Přepad vytáhněte směrem nahoru (Obr. 7). Počkejte, dokud není vana úplně prázdná. Pokud je to nutné, vyjměte filtr vany a vyčistěte jej.

4.10.2 Spotřebiče s vypouštěcím cyklem (*volitelné)

U zapnutého spotřebiče stiskněte tlačítko VOLBY PROGRAMU (3), až se zvolí program ProClean nebo ProDrain. Ke spuštění programu vypouštění a samočištění stiskněte tlačítko START (4). Po ukončeném vypouštění se myčka vypne, zůstane svítit pouze kontrolka STANDBY (5), která indikuje přítomnost napětí.

4.11 Regenerace pryskyřic (*volitelná)

U spotřebičů vybavených zabudovaným změkčovačem symbol znamená, že spotřebič provádí cyklus regenerace pryskyřic a že probíhající mycí program by mohl trvat déle. POZN. Spotřebič nevypínejte, pokud provádí cyklus regenerace. U spotřebičů vybavených změkčovačem znamená signalizace "NEDOSTATEK SOLI", že do příslušného zásobníku je nutné nasypat sůl; postupujte následujícím způsobem: Ze spotřebiče vytáhněte koš. Odstraňte úplný filtr (Obr. 7). Vyšroubujte uzávěr zásobníku na sůl (Obr. 8). Nasypte do něj pomocí přiloženého trychtýře asi 700 g regenerační soli (kuchyňská sůl bez přísad s velikostí zrn průměrně 1 nebo 2 mm). Zásobník dobře zavřete, přitlačte. Signalizace "NEDOSTATEK SOLI" po několika minutách zmizí.

4.12 Spotřebiče s vnějším změkčovačem

U spotřebičů vybavených vnějším změkčovačem se po určitém počtu cyklů objeví nápis "SERVICE", který upozorňuje uživatele, že je nutné provést cyklus regenerace pryskyřic pomocí vnějšího změkčovače. Ukazatel bude svítit i u vypnutého spotřebiče; chcete-li ho odstranit, podržte alespoň na 5 sekund u vypnutého spotřebiče s otevřenými dveřmi všechna 4 tlačítka.

4.13 Ukončení provozu

Na konci dne vždy spotřebič vypusťte, jak je popsáno v části "Vypuštění spotřebiče". Přerušte elektrické napájení pomocí hlavního vypínače a zavřete vnější vodovodní kohout. Proveďte běžnou údržbu a čištění spotřebiče podle pokynů v části "Údržba". Pokud je to možné, nechte dveře myčky pootevřené, aby se zabránilo vzniku nepříjemných pachů uvnitř.NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 12 z 16

Před každou činností údržby vypusťte všechnu vodu, přerušte elektrické napájení a zavřete vnější vodovodní kohout. Nepoužívejte proudy vody pod tlakem, protože mohou poškodit elektrický systém. Vnější plochy myjte až po vychladnutí s použitím přípravků speciálně určených pro údržbu oceli. Pokud hrozí zamrznutí, vypusťte veškerou vodu z ohřívače a z čerpadla.

K zajištění správného chodu spotřebiče se musí pravidelně provádět dále popsané postupy údržby. Doporučujeme také pravidelné dezinfekční čištění pomocí vhodných nekorozivních dezinfekčních přípravků, které zakoupíte v obchodě.

5.3 Čištění filtrační jednotky

Tento postup provádějte po skončení pracovního dne, nebo si všimnete nečistot na filtrech:

1. Odstraňte a vyčistěte koše.

2. Vypusťte vanu podle pokynů v části "Vypuštění spotřebiče".

3. Vyjměte a důkladně vyčistěte všechny filtry v myčce.

4. K čištění ocelové vany nepoužívejte abrazivní prostředky nebo nástroje.

5. Po provedení výše uvedených kroků vraťte pečlivě všechny díly zpět na místo.

5.4 Čištění mycích ramen

Mycí a oplachovací ramena se dají snadno odstranit a pravidelně se tak mohou čistit trysky, aby se zabránilo možnému ucpání anebo usazeninám. Postupujte takto: Odstraňte ramena vyšroubováním příslušné upevňovací objímky nebo vyháknutím rychlospojky, pokud je jí myčka vybavena. Omyjte všechny části pod tekoucí vodou, pečlivě vyčistěte trysky například párátkem nebo malým nástrojem. Vyčistěte otočné čepy ramen uvnitř spotřebiče a místo výstupu mycí a oplachovací vody. Po omytí vraťte ramena zpět a zkontrolujte volné otáčení.NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 13 z 16

Kap 6 AUTODIAGNOSTIKA Spotřebič je vybaven systémem vlastní diagnostiky a je schopen zjistit a signalizovat celou řadu závad. Porucha Popis a možné řešení

Neproběhl oplach. Oplach nádobí neproběhl správně. Zkontrolujte, zda jsou oplachovací trysky čisté.

Nevypustila se voda. Voda se nevypouští, nebo se nevypouští správně. Zkontrolujte, zda není vypouštěcí hadice ohnutá, či špatně připojená, nebo není ucpaný sifon či filtry. U spotřebičů vybavených přepadem je nutné přepad před spuštěním vypouštěcího cyklu odstranit.

Porucha obnovení teploty oplachu. K obnovení teploty ohřívače nedošlo v předem stanoveném čase v době mycího cyklu. Spotřebič vypněte a pak znovu zapněte a proveďte nový cyklus. SAFE

Porucha napouštění vody do vany. Přesvědčte se, že jsou všechny vodovodní přípojky dobře připojeny a je otevřený vodovodní kohout. Pokud je v myčce přepad, zkontrolujte, zda je na svém místě. Vypněte, a opět zapněte spotřebič, a zkuste ho znovu naplnit.

Porucha teploměru vany. (Čidlo rozpojené) Spotřebič nezjistí hodnotu teploty ve vaně. Spotřebič vypněte a pak znovu zapněte.

Porucha teploměru vany. (Zkrat čidla) Spotřebič nezjistí hodnotu teploty ve vaně. Spotřebič vypněte a pak znovu zapněte.

Porucha teploměru ohřívače. (Čidlo rozpojené) Spotřebič nezjistí hodnotu teploty ohřívače. Spotřebič vypněte a pak znovu zapněte.

Porucha teploměru ohřívače. (Zkrat čidla) Spotřebič nezjistí hodnotu teploty ohřívače. Spotřebič vypněte a pak znovu zapněte.

Časová prodleva při napouštění ohřívače: ohřívač se nenapouští. Není možné provést oplach. Zkontrolujte, zda je vodovodní kohout otevřený. Vypněte, a pak znovu zapněte spotřebič, a proveďte nový cyklus.

Oplach dostatečný, zkontrolujte správné vyčištění oplachovacích trysek. Při oznámení chyby se spotřebič nezastaví.

Porucha obnovení teploty vany: K obnovení teploty vany nedošlo v předem stanoveném čase v době mycího cyklu. Spotřebič vypněte a pak znovu zapněte a proveďte nový cyklus.

Provedení externí regenerace: Byl dosažen počet litrů nastavený pro externí zařízení na úpravu vody, chyba nebrání provozu myčky, zprávu lze odstranit z nabídky „Water Service Set“. SAFE

Elektromechanická ochrana: zásah bezpečnostního termostatu ohřívače nebo vany nebo zásah bezpečnostního tlakového spínače vany.

Zajištění hladiny: Nesprávná hladina vody ve vaně.

Zanesený filtr: Nesprávná hladina vody ve vaně způsobená znečištěným filtrem nebo špatně vloženým přepadem. POZOR! Vypnutí a následné zapnutí spotřebiče "resetuje" signalizaci; pokud po provedení uvedených pokynů problém dál trvá, obraťte se na autorizovaný servis.NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 14 z 16

Následující nastavení smějí provádět pouze odborně kvalifikovaní pracovníci. Níže uvedené parametry lze nastavit během instalace nebo později vstupem do menu Nastavení tímto způsobem: Spotřebič v pohotovostním režimu s otevřenými dveřmi. Stiskněte současně tlačítka 1 a 2 (ON/OFF a VOLBA SPECIÁLNÍCH PROGRAMŮ) na 5 sekund a vložte klíč KEY 12 (tlačítka 3 a 4 pro změnu parametru, 1 pro potvrzení). Následně opakovaným stiskem tlačítka 1 (ON/OFF) lze procházet následující položky a aktivovat a/nebo měnit je tlačítky 3 a 4 (změněný parametr zůstane v paměti bez nutnosti potvrzení). Seznam parametrů se může lišit v závislosti na typu spotřebiče. Language Volba jazyka Boiler Set Nastavení teploty ohřívače pro programy. Ve verzích s atmosférickým ohřívačem (oplachové čerpadlo) existují různá nastavení pro každý program (PR1 – PR2 – PR3) Tank Set Nastavení teploty vany pro programy. Ve verzích s oplachovým čerpadlem existují různá nastavení pro každý program (PR1 – PR2 – PR3) ThermoStop Zapnutí funkce Thermostop, která zaručí správnou oplachovou teplotu. Energy Saving Zapnutí funkce Energy Saving, která zaručí úsporu energie, když je spotřebič zapnutý, ale není v provozu. Manual Detergent Ruční zapnutí dávkovače mycího prostředku. Nastavením ON se sací hadice automaticky naplní. Délka hadice je předem určena podle modelu myčky. Manual Rinse Aid Ruční zapnutí dávkovače leštidla. Nastavením ON se sací hadice automaticky naplní. Délka hadice je předem určena podle modelu myčky. Detergent Dose Nastavení doby dávkování čisticího prostředku nebo množství v gr/l podle modelu. Rinse Aid Dose Nastavení času dávkování leštidla nebo množství v gr/l podle modelu. Water Hardness Nastavení tvrdosti přitékající vody pro stroje se zabudovaným změkčovačem vody, podle změřené tvrdosti vody. External Softenr Cycles Nastavení a zapnutí počítadla cyklů, které aktivuje signalizaci údržby (Service) pro externí změkčovač. Nápis "Service" můžete odstranit podržením stlačených všech 4 tlačítek u vypnutého spotřebiče s otevřenými dveřmi. Manual Rinse Pump Ruční zapnutí oplachového čerpadla Manual Drain Ruční zapnutí vypouštěcího čerpadla Autostart Enable Povolení automatického spuštění Cycle Counter Počítadlo cyklů Water Service Set Nastavení litrů samostatného fungování pro externí zařízení na úpravu vody v rozmezí od 0 do 12 000 litrů s krokem po 200 litrech. Zprávu Er 25 lze resetovat současným stisknutím všech 4 tlačítek z této nabídky. Po nastavení požadovaných parametrů lze z programování vystoupit s uložením hodnot stiskem tlačítka 1 až do zhasnutí displeje.NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 15 z 16

Uvedená tabulka ukazuje vztah mezi německými a francouzskými stupni pro nastavení tvrdosti.

Naměřená tvrdost °fr °dGH

Kap 8 LIKVIDACE V našich spotřebičích nejsou materiály, které by vyžadovaly zvláštní postup likvidace. (Platí v zemích Evropské unie a zemích se systémem tříděného sběru odpadu) Symbol na spotřebiči nebo příslušných dokladech udává, že tento výrobek nesmí být po skončení životnosti likvidován spolu s domácím odpadem. Aby se zabránilo možnému znečištění životního prostředí nebo ohrožení lidského zdraví z důvodu nevhodné likvidace, doporučujeme uživateli likvidovat tento spotřebič odděleně od ostatních typů odpadů zodpovědně ho recyklovat a podpořit tak udržitelné opětovné využívání materiálů. Podnikoví uživatelé by se měli obrátit na své dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento spotřebič se nesmí likvidovat s jiným komerčním odpadem.

Symboly Součást Materiál

Recyklovatelné přímo

Dřevěná paleta ISPM15

Plastové díly PP, PP+FV Složení

Elektrické díly Elektronické díly

Gumové díly EPDM Kap 9 ŽIVOTNÍ PROSTŘEDÍ POUŽÍVÁNÍ MYČKY S OHLEDEM NA ŽIVOTNÍ PROSTŘEDÍ Odpovědné používání myčky může přispět k menšímu ohrožení životního prostředí. Doporučujeme každodenní dodržování následujících pokynů: Myjte pouze plné koše. Myčku vypněte, pokud ji nepoužíváte. Myčku zavřete, je-li v pohotovostním režimu Používejte programy odpovídající stupni zašpinění. Myčku plňte teplou vodou, pokud se voda ohřívá plynem. Kontroluje, jestli vypouštěná voda odtéká řádně do vhodné kanalizace. Nepřekračujte doporučená množství mycích prostředků. Výrobce si vyhrazuje právo provádět u této myčky nádobí změny v elektrickém systému, konstrukci a designu anebo výměnu dílů bez předchozího upozornění, pokud to uzná za vhodné, aby mohl neustále nabízet spolehlivý produkt s dlouhou životností a pokročilou technologií.NÁVOD K OBSLUZE MYČKY NÁDOBÍ Strana 16 z 16
