WS50A - Reproduktor Power Dynamics - Bezplatný návod k obsluze

Typ produktu	Bezdrátový mikrofonní systém UHF (vysílač + přijímač)
Značka	Power Dynamics
Model	WS50A
Napájení vysílače	12 V DC prostřednictvím přiloženého síťového adaptéru (100-240 VAC, 50/60 Hz)
Napájení přijímače	2 AA baterie (3 V)
Frekvenční pásmo	UHF (bez licence v mnoha evropských zemích)
Počet kanálů	Volitelné podle skupiny a kanálu
Zvukové režimy	Stereo nebo mono
Vstupy vysílače	2 kombinované vstupy (XLR + 6,35 mm jack) pro levý/pravý kanál
Výstupy vysílače	Sluchátkový výstup 6,35 mm, konektor antény BNC
Nastavení vysílače	Úroveň vstupu, úroveň sluchátek, přepínač PAD (-12 dB / 0 dB)
Přijímač	S LCD displejem, sluchátkovým výstupem 3,5 mm, nastavením vyvážení
LED indikátor přijímače	Červená (slabá baterie) / svítí (příjem signálu)
Provozní teplota	5°C až 35°C
Použití	Pouze do interiéru
Údržba	Čistěte suchým hadříkem, nepoužívejte chemikálie
Baterie	Vyjměte při delším nepoužívání (1-2 týdny)
Záruka	Záruka platná při používání v souladu s pokyny
Opravy	Svěřte kvalifikovanému technikovi, povinné originální díly
Normy	CE

Často kladené otázky - WS50A Power Dynamics

Jak zapnout vysílač WS50A?

Stiskněte tlačítko Zap/Vyp na vysílači. LCD displej se rozsvítí.

Jak vybrat kanál na vysílači?

Stiskněte SET, poté pomocí tlačítek NAHORU/DOLŮ vyberte skupinu a kanál. Potvrďte stisknutím SET.

Jaký typ baterií používá přijímač?

Používá 2 baterie typu AA (celkem 3 V).

Jak nastavit audio režim (stereo/mono)?

Podržte SET, dokud STEREO nebliká, poté pomocí NAHORU/DOLŮ vyberte STEREO nebo MONO, poté stiskněte SET pro potvrzení.

Co dělat, když se zařízení nezapne?

Zkontrolujte síťové napájení (100-240 V) a 12V adaptér. U přijímače zkontrolujte baterie.

Mohu zařízení používat venku?

Ne, zařízení je určeno pouze pro použití v interiéru. Vyhněte se vlhkosti a dešti.

Jak čistit zařízení?

Použijte suchý hadřík. Nepoužívejte chemikálie ani aerosoly.

Co dělat v případě poruchy vysílače?

Vypněte zařízení a kontaktujte kvalifikovaného technika. Nikdy neotvírejte kryt.

Jak vyměnit baterie v přijímači?

Otevřete přední kryt přijímače, vložte dvě AA baterie s dodržením polarity, poté zavřete.

Jaké je doporučené napájecí napětí?

Vysílač pracuje na 12 V DC prostřednictvím přiloženého adaptéru (100-240 V AC). Přijímač používá 2 AA baterie.

NÁVOD K OBSLUZE WS50A Power Dynamics

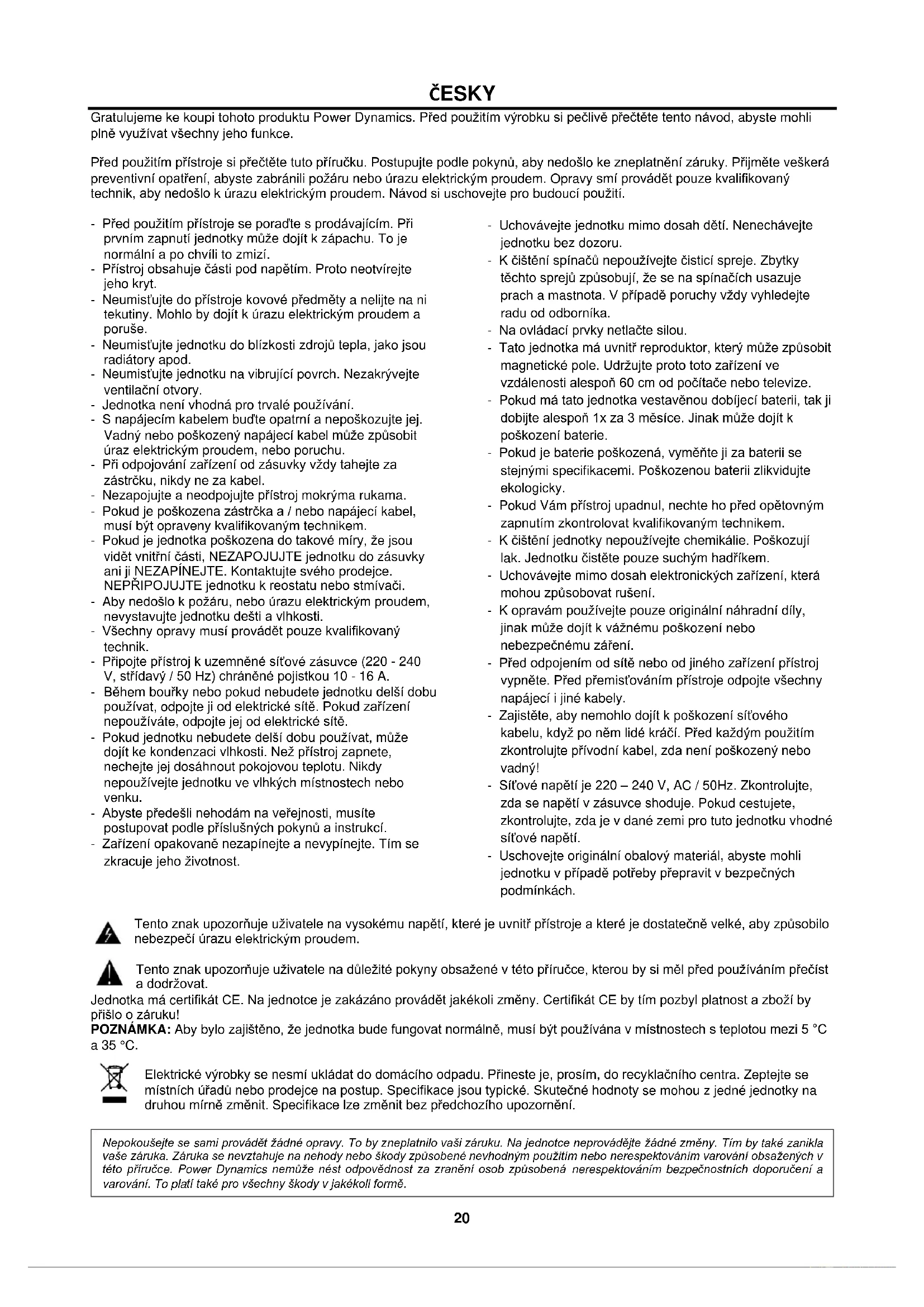

Gratulujeme ke koupi tohoto produktu Power Dynamics. Před použitím výrobku si pečlivě přečtěte tento návod, abyste mohli plně využívat všechny jeho funkce.

Před použitím přístroje si přečtěte tuto přiručku. Postupujte podle pokynů, aby nedošlo ke zneplatnění záruky. Přijměte veškerá preventivní opatření, abyste zabránili požáru nebo úrazu elektrickým proudem. Opravy smí provádět pouze kvalifikovaný technik, aby nedošlo k úrazu elektrickým proudem. Návod si uschovejte pro budoucí použití.

• Před použitím přístroje se poradte s prodávajícím. Při prvním zapnutí jednotky může dojít k zápachu. To je normální a po chvíli to zmizí.
• Přístroj obsahuje části pod napětím. Proto neotvírejte jeho kryt.
• Neumistujte do přístroje kovové předměty a nelijte na ni tekutiny. Mohlo by dojít k úrazu elektrickým proudem a poruše.
• Neumistujte jednotku do blízkosti zdrojů tepla, jako jsou radiátory apod.
• Neumistujte jednotku na vibrující povrch. Nezakrývejte ventilační otvory.
• Jednotka není vhodná pro trvalé používání.
• S napájecím kabelem buďte opatrní a nepoškozujte jej. Vadný nebo poškozený napájecí kabel může způsobit úraz elektrickým proudem, nebo poruchu.
• Při odpojování zařízení od zásuvky vždy tahejte za zástrčku, nikdy ne za kabel.
• Nezapojujte a neodpojujte přístroj mokrýma rukama.
• Pokud je poškozena zástrčka a / nebo napájecí kabel, musí být opraveny kvalifikovaným technikem.
• Pokud je jednotka poškozena do takové míry, že jsou vidět vnitřní části, NEZAPOJUJTE jednotku do zásuvky ani ji NEZAPÍNEJTE. Kontaktujte svého prodejce. NEPŘIPOJUJTE jednotku k reostatu nebo stmívači.
• Aby nedošlo k požáru, nebo úrazu elektrickým proudem, nevystavujte jednotku dešti a vlhkosti.
• Všechny opravy musí provádět pouze kvalifikovaný technik.
• Připojte přístroj k uzemněné sitové zásuvce (220 - 240 V, střídavý / 50 Hz) chráněné pojistkou 10 - 16 A.
• Během bouřky nebo pokud nebudete jednotku delší dobu používat, odpojte ji od elektrické sítě. Pokud zařízení nepoužíváte, odpojte jej od elektrické sítě.
• Pokud jednotku nebudete delší dobu používat, může dojít ke kondenzaci vlhkosti. Než přístroj zapnete, nechejte jej dosáhnout pokojovou teplotu. Nikdy nepoužívejte jednotku ve vlhkých místnostech nebo venku.
• Abyste předešli nehodám na veřejnosti, musíte postupovat podle příslušných pokynů a instrukcí.

• Zařízení opakovaně nezapínejte a nevypínejte. Tím se zkracuje jeho životnost.

• Uchovávejte jednotku mimo dosah dětí. Nenechávejte jednotku bez dozoru.

• K čištění spínačů nepoužívejte čisticí spreje. Zbytky těchto sprejů způsobují, že se na spínačích usazuje prach a mastnota. V případě poruchy vždy vyhledejte radu od odborníka.
• Na ovládací prvky netlačte silou.
• Tato jednotka má uvnitř reproduktor, který může způsobit magnetické pole. Udržujte proto toto zařízení ve vzdálenosti alespoň 60 cm od počítače nebo televize.
• Pokud má tato jednotka vestavěnou dobíjecí baterii, tak ji dobijte alespoň 1x za 3 měsíce. Jinak může dojít k poškození baterie.
• Pokud je baterie poškozená, vyměňte ji za baterii se stejnými specifikacemi. Poškozenou baterii zlikvidujte ekologicky.
• Pokud Vám přístroj upadnul, nechte ho před opětovným zapnutím zkontrolovat kvalifikovaným technikem.
• K čištění jednotky nepoužívejte chemikálie. Poškozují lak. Jednotku čistěte pouze suchým hadříkem.
• Uchovávejte mimo dosah elektronických zařízení, která mohou způsobovat rušení.
• K opravám používejte pouze originální náhradní díly, jinak může dojít k vážnému poškození nebo nebezpečnému záření.
• Před odpojením od sitě nebo od jiného zařízení přístroj vypněte. Před přemistováním přístroje odpojte všechny napájecí i jiné kabely.
• Zajistěte, aby nemohlo dojít k poškození síťového kabelu, když po něm lidé kráčí. Před každým použitím zkontrolujte přívodní kabel, zda není poškozený nebo vadný!
• Sítové napětí je 220 – 240 V, AC / 50Hz. Zkontrolujte, zda se napětí v zásuvce shoduje. Pokud cestujete, zkontrolujte, zda je v dané zemi pro tuto jednotku vhodné sítové napětí.
• Uschovejte originální obalový materiál, abyste mohli jednotku v případě potřeby přepravit v bezpečných podmínkách.

Tento znak upozorňuje uživatele na vysokému napětí, které je uvnitř přístroje a které je dostatečně velké, aby způsobilo nebezpečí úrazu elektrickým proudem.

Tento znak upozorňuje uživatele na důležité pokyny obsažené v této příručce, kterou by si měl před používáním přečíst a dodržovat.

Jednotka má certifikát CE. Na jednotce je zakázáno provádět jakékoli změny. Certifikát CE by tím pozbyl platnost a zboží by přišlo o záruku!

POZNÁMKA: Aby bylo zajištěno, že jednotka bude fungovat normálně, musí být používána v místnostech s teplotou mezi 5 °C a 35 °C.

Elektrické výrobky se nesmí ukládat do domácího odpadu. Přineste je, prosím, do recyklačního centra. Zeptejte se místních úřadů nebo prodejce na postup. Specifikace jsou typické. Skutečné hodnoty se mohou z jedné jednotky na druhou mírně změnit. Specifikace lze změnit bez předchozího upozornění.

Nepokoušejte se sami provádět žádné opravy. To by zneplatnilo vaši záruku. Na jednotce neprovádějte žádné změny. Tím by také zanikla vaše záruka. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným použitím nebo nerespektováním varování obsažených v této příručce. Power Dynamics nemůže něst odpovědnost za zranění osob způsobená nerespektováním bezpečnostních doporučení a varování. To platí také pro všechny škody v jakékoli formě.

POKYNY PO VYBALENÍ

POZOR! Ihned po obdržení produktu pečlivě vybalte krabici, zkontrolujte obsah, zda jsou všechny součásti přítomny a zda jsou v bezvadném stavu. Okamžitě informujte přepravce i prodejce a uschovejte obal ke kontrole, pokud se objeví nějaké známky poškození, nebo pokud obal samotný vykazuje známky nesprávné manipulace. Ponechte si veškerý původní balicí materiál. V případě, že produkt bude muset být vrácen do továrny, je důležité, aby byl vrácen a zabalen v původní krabici. Pokud bylo zařízení vystaveno drastickým výkyvům teploty (např. v rámci přepravy), nezapínejte jej okamžitě. Vznikající kondenzovaná voda může poškodit vaše zařízení. Nechejte zařízení vypnuté, dokud nedosáhne pokojové teploty.

NAPÁJENÍ

Štítek na zadní/spodní straně výrobku udává síťové napětí, ke kterému musí být výrobek připojen. Zkontrolujte, zda síťové napětí odpovídá tomuto napětí. Jiné než uvedené napětí může způsobit neopravitelné poškození přístroje. Přístroj musí být také připojen přímo k síťovému napětí a nesmí být použit žádný stmívač nebo nastavitelný zdroj napájení.

Přístroj vždy připojujte k chráněnému obvodu (jistič nebo pojistka). Ujistěte se, že má zařízení vhodné elektrické uzemnění, abyste předešli riziku úrazu elektrickým proudem nebo požáru.

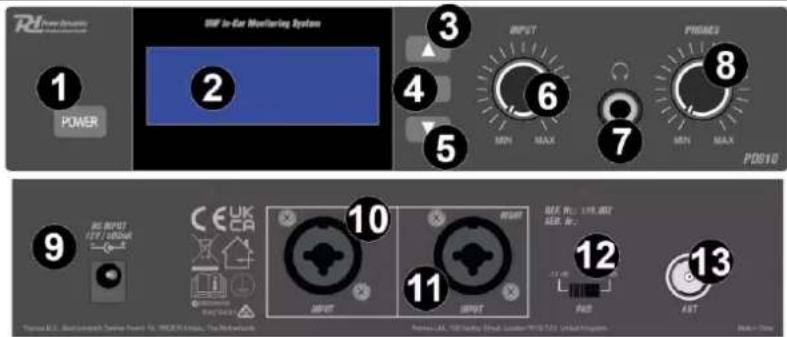

VYSÍLAČ

1. Zapnutí/vypnutí Stisknutím zapnete/vypnete vysílač.
2. LCD displej
3. Nahoru Směrové tlačítko: nahoru.
4. Set Stisknutím tlačítka potvrdíte zadání.
5. Dolů Směrové tlačítko: dolů.
6. Vstupní úroveň Otáčením nastavte vstupní úroveň.
7. Výstup na sluchátka 6,35mm výstupní konektor pro sluchátka.
8. Úroveň sluchátek Otáčením nastavte výstupní hlasitost sluchátek.
9. Vstup 12V DC Napájecí vstup pro připojení dodaného napájecího adaptéru.
10. Vstup levého kanálu Kombinovaný vstup pro levý kanál (XLR a 6,3mm jack).
11. Vstup pravého kanálu Kombinovaný vstup pro pravý kanál (XLR a 6,3mm jack).
12. Přepínač PAD Slouží k nastavení výstupního zisku. Chcete-li zesílení snížit, nastavte přepínač do polohy (-12 dB). Chcete-li nechat zesílení beze změny, nastavte přepínač do polohy (0 dB).
13. Anténní konektor BNC

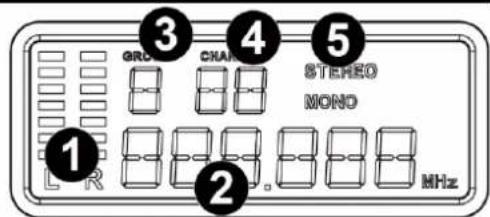

DISPLEJ VYSÍLAČE

1. Levý / pravý signál AF
2. Frekvence

Tento šestimístný displej slouží k zobrazení frekvence.

1. Group Zobrazí vybranou frekvenční skupinu pro vysílač PD810.
2. Channel Zobrazuje zvolený frekvenční kanál vysílače PD810.
3. Zvukový režim Zobrazení volby mono- nebo stereofonního zvukového režimu.

FUNKCE VYSÍLAČE

Výběr skupiny a kanálu

Stiskněte tlačítko SET, "GROUP" začne blikat. Stisknutím tlačítka NAHORU nebo DOLŮ vyberte požadovanou frekvenční skupinu.

Znovu stiskněte SET, "CHANNEL" bude blikat. Stisknutím tlačítka NAHORU nebo DOLŮ vyberte požadovaný kanál.

Výběr režimu

Stiskněte a podržte tlačítko SET, dokud nezačne blikat nápis "STEREO". Stisknutím tlačítka NAHORU nebo DOLŮ vyberte "STEREO" nebo "MONO", stisknutím tlačítka SET potvrdte výběr.

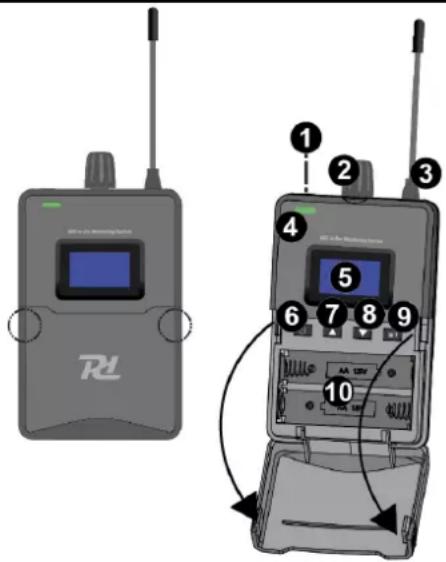

PŘIJÍMAČ

1. Konektor pro sluchátka

3,5mm konektor pro sluchátka.

2. Vyvážení

Knoflík pro nastavení vyvážení vlevo/vpravo.

3. Anténa

4. Indikátor LED

Při nízkém stavu nabití baterie bliká LED červeně. Při příjmu signálu se LED rozsvítí.

5. LCD displej

6. Zapnutí/vypnutí

7. Nahoru

8. Dolů

9. Set

10. Přihrádka na baterie (2xAA baterie)

Pro napájení přijímače vložte dvě baterie typu AA. Otevřete přední kryt přijímače a vložte baterie podle pokynů do přihrádky na baterie. Na displeji se zobrazí úroveň nabití baterií: Když indikátor bliká, jsou baterie vybité a přijímač se krátce poté automaticky vypne. Pokud přijímač delší dobu nepoužíváte (přibližně 1-2 týdny), vyjměte baterie, abyste přístroj ochránili před možným vytečením.

Označuje, zda se používá stereofonní nebo monofonní režim.

3. Baterie

Indikuje úroveň nabití baterie.

4. Group

Zobrazuje skupinu frekvencí.

5. Channel

Ukazuje kanál.

6. Frekvence

Výběr skupiny a kanálu

Stiskněte tlačítko SET, "GROUP" začne blikat. Stisknutím tlačítka NAHORU nebo DOLŮ vyberte požadovanou frekvenční skupinu.

Znovu stiskněte SET, "CHANNEL" bude blikat. Stisknutím tlačítka NAHORU nebo DOLŮ vyberte požadovaný kanál.

Výběr režimu

Stiskněte a podržte tlačítko SET, dokud nezačne blikat nápis "STEREO". Stisknutím tlačítka NAHORU nebo DOLŮ vyberte "STEREO" nebo "MONO", stisknutím tlačítka SET potvrďte výběr.

UHF

Není vyžadována licence (s výjimkou zeměpisných omezení)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB
