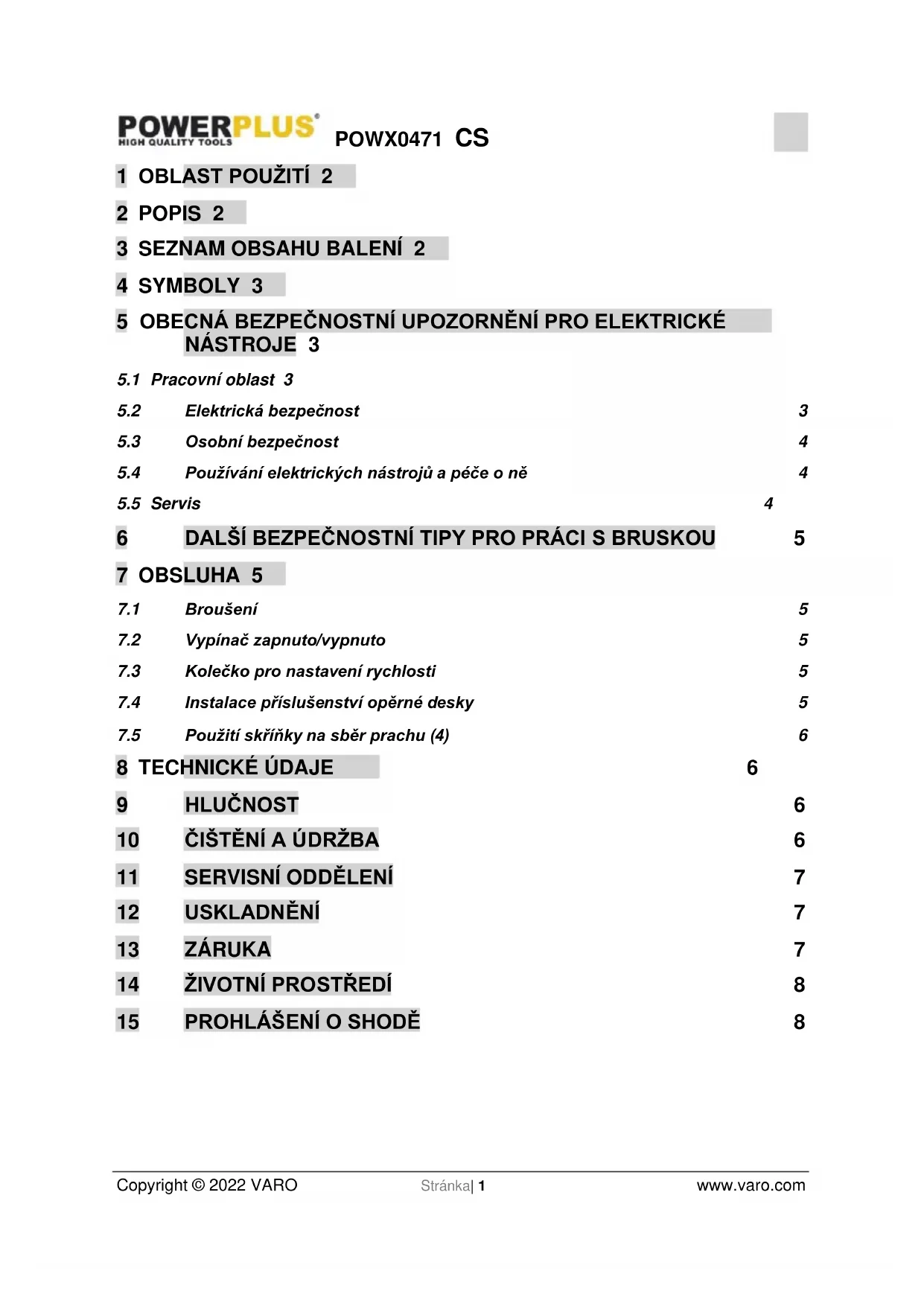

NÁVOD K OBSLUZE POWX0471 PowerPlus

5.1 Pracovní oblast 3

5.2 Elektrická bezpečnost 3

5.3 Osobní bezpečnost 4

5.4 Používání elektrických nástrojů a péče o ně 4

7.3 Kolečko pro nastavení rychlosti 5

7.4 Instalace příslušenství opěrné desky 5

7.5 Použití skříňky na sběr prachu (4) 6

Bruska se používá k broušení a leštění dřeva, plastů a podobných materiálů. Je velmi důležité používat vhodný brusný papír!!!! Nehodí se k profesionálnímu použití. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS

1. Tlačítko hlavního vypínače

4. Skříňka na sběr prachu

5. Port na odsávání prachu

6. Kulatý brusný talíř

8. Číselník regulace otáček

10. Seřizovací knoflík za pomocná rukojeť

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály.

• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).

• Zkontrolujte úplnost obsahu obalu.

• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! 1x Excentrická bruska 450W 1x skříňka na sběr prachu 1x kulatá brusná základna 3x brusný papír (1 x 60 g - 1 x 120 g - 1 x 240 g) 1x návod k použití Jestliže některé díly chybí nebo jsou poškozeny, obraťte se na svého obchodníka.POWX0471 CS Copyright © 2022 VARO Stránka| 3 www.varo.com 4 SYMBOLY Följande symboler används i bruksanvisningen och/eller på maskinen:

Bär handskar 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.

• Neprovozujte elektrické nástroje v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.

• Při práci s elektrickým nástrojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.

• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.

• S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. Šňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.

• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.POWX0471 CS Copyright © 2022 VARO Stránka| 4 www.varo.com

• Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.

• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění.

• Vyhýbejte se nahodilému spuštění. Před zasunutím zástrčky do zásuvky se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit úraz.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

• Jsou-li k dispozici mechanismy umožňující odvod a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná prachem.

5.4 Používání elektrických nástrojů a péče o ně

• Neočekávejte od elektrického nástroje, co nemůže splnit. Používejte elektrický nástroj vhodný pro váš účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se tempem, pro které byl zkonstruován.

• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.

• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.

• Provádějte údržbu elektrických nástrojů. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při poškození dejte elektrický nástroj před použitím opravit. Mnoho nehod způsobují právě nedostatečně udržované elektrické nástroje.

• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že by se řádně udržované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají.

• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje způsobem jiným, než pro který je určen, může vytvořit potenciálně nebezpečnou situaci.

• Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.POWX0471 CS Copyright © 2022 VARO Stránka| 5 www.varo.com 6 DALŠÍ BEZPEČNOSTNÍ TIPY PRO PRÁCI S BRUSKOU

• Při práci s bruskou vždy používejte ochranné brýle a ochrannou masku.

• Opracovávaný kus vždy zajistěte pomocí upínadla, by nemohl sklouznout.

• Dbejte, aby na otvorech v základové desce nebyl prach.

• Během práce vždy zapojte k přiloženému adaptéru vysavač.

• Buďte obzvlášť opatrní při obrušování olovnatých barev. − Všechny osoby, které vstoupí na pracoviště musí mít masku, která byla speciálně navržena pro ochranu proti olovnatým barvám a výparům. − Děti a těhotné ženy nesmí na pracoviště vstupovat. − Na pracovišti nejezte, nepijte a nekuřte.

• Nenechávejte nástroj běžet. Spusťte nástroj pouze když jej držíte v ruce.

• Při broušení místnost řádně větrejte.

• Před použitím zkontrolujte, zda nejsou na podložce trhliny nebo poškození. Trhliny nebo poškození mohou způsobit poranění osob. 7 OBSLUHA Než se pustíte do práce s bruskou, obeznamte se nejprve se všemi jejími provozními funkcemi a bezpečnostními požadavky. Výstraha! Při sestavování dílů, označování úprav, čištění a v klidovém stavu by bruska měla být vždy odpojena od napájecího zdroje. Odpojení nástroje zabrání náhodnému spuštění, které by mohlo způsobit vážné zranění. Nepoužívejte k broušení sádrových povrchů (VAROVÁNÍ: V tomto případě je záruka neplatná), neboť může dojít k zanesení motoru (kartáče, kuličková ložiska, …).

• Držte brusku před sebou a od sebe, mimo dosah obrobku.

• Nechte motor dosáhnout provozní rychlosti a pak brusku postupně přikládejte k obrobku s mírným pohybem dopředu.

• Pohybujte bruskou po obrobku tahy dopředu a dozadu nebo tahy ze strany na stranu.

• Po dokončení broušení nejprve sejměte brusku z obrobku a pak ji vypněte.

7.2 Vypínač zapnuto/vypnuto

Připojte zástrčku do elektrické sítě.

• Zapnutí elektrického nástroje: tlačítko hlavního vypínače (1) přepněte dopředu do polohy “I”.

• Vypnutí elektrického nástroje: tlačítko hlavního vypínače přepněte dozadu do polohy “O”. VAROVÁNÍ: Nikdy stroj nepoužívejte na broušení obrobku z hořčíku.

7.3 Kolečko pro nastavení rychlosti

• Tento nástroj má vpředu kolečko pro nastavení rychlosti.

• Rychlost nástroje lze plynule nastavovat v rozmezí 0 až 13000 ot/min.

• Vyšší rychlosti se dosáhne, když je kolečko pro nastavení rychlosti otočeno ve směru MAX.

7.4 Instalace příslušenství opěrné desky

Brusná deska je vybavena gumovou opěrnou deskou na bázi suchého zipu. Používají se na ni příslušenství připevňovaná suchým zipem, která po mírném zatlačení pevně přilnou.POWX0471 CS Copyright © 2022 VARO Stránka| 6 www.varo.com Chcete-li je vyměnit, jen odloupněte předchozí příslušenství, odstraňte v případě potřeby z přítlačné desky prach a přitlačte nové příslušenství na místo. Vyrovnejte otvory v brusném papíru co nejlépe na otvory v přítlačné desce, aby mohl systém odsávání prachu účinně fungovat. Po dlouhodobém používání se přítlačná deska opotřebuje; jakmile přestane poskytovat pevnou oporu, je třeba ji vyměnit. Opotřebuje-li se povrch přítlačné desky předčasně, snižte tlak vynakládaný při práci s nástrojem. Poškození desky není kryto zárukou.

7.5 Použití skříňky na sběr prachu (4)

• Systém odsávání prachu extrahuje brusný prach z obrobku skrze otvory v opěrné podložce. Prach se pak vede portem pro odsávání prachu na zadní části tělesa brusky.

• Instalace: uchopte a vsuňte skříňku na sběr prachu do odsávacího portu, a ujistěte se, že západkyna levé a pravé straně skříňky na sběr prachu (4) zapadly na svá místa a jsou tedy bezpečné předzahájením provozu. (A)

• Sejmutí: Při odstraňování skříňky na sběr prachu postupujte podle výše uvedeného postupu v opačném pořadí. Jestliže je skříňka na sběr prachu plná, můžete ji sejmout z tohoto nástroje, otevřít víko skříňky, vysypat zevnitř prach, dřevěné piliny atd. a nakonec skříňku na sběr prachu vyčistit.

• Sejmutí: Uchopte horní kryt (A) jednou rukou a dolní kryt druhou. Odpojte horní kryt od dolního krytu. (B)

• Postup instalace: Při montáži skříňky na sběr prachu proveďte výše uvedené kroky v opačném pořadí. 8 TECHNICKÉ ÚDAJE Jmenovité napětí 220-240V Jmenovitý kmitočet 50 Hz Jmenovitý příkon 450W Rychlost otáčení 0-13000min

Délka kabelu 3 m Broušený povrch, kulatý Ø 125 mm Carbon brush motor Ano Rychlost kmitání 0-26000min

Měkký úchop Ano Systém suchého zipu Ano Samočisticí funkce Ano 9 HLUČNOST Hodnoty hlukových emisí se měří podle příslušné normy. (K=3) Úroveň akustického tlaku LpA 78dB(A) Úroveň akustického výkonu LwA 89dB(A) POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu. aw (Vibrace): 4.8m/s ² K = 1,5 m/s²

• Stroj nevyžaduje žádnou další údržbu.

• Chcete-li pracovat bezpečně a účinně, udržujte vždy stroj a ventilační otvory čisté.POWX0471 CS Copyright © 2022 VARO Stránka| 7 www.varo.com

• Pokud provádíte na nástroji jakékoliv práce, ujistěte se nejprve, že je nástroj vypnutý a odpojený od zdroje.

11 SERVISNÍ ODDĚLENÍ

• Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení.

• Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu by mělo provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaný specialista (kvalifikovaný elektrikář). 12 USKLADNĚNÍ

• Důkladně vyčistěte celý stroj i jeho příslušenství.

• Uložte jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příliš vysokým i příliš nízkým teplotám.

• Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte jej v temnu.

• Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost. 13 ZÁRUKA

• V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.

• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.

• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.

• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.

• Více informací můžete vždy získat na čísle 00 32 3 292 92 90.

• Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.

• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.

• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

• Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.

• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.POWX0471 CS Copyright © 2022 VARO Stránka| 8 www.varo.com

14 ŽIVOTNÍ PROSTŘEDÍ

Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Laskavě likvidujte použitý motorový olej způsobem slučitelným s péči o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na svou místní servisní stanici k regeneraci. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.

15 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Výrobek: Excentrická bruska 450W Výrobní značka: POWERplus Model: POWX0471 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): 2011/65/EU 2006/42/EC 2014/30/EU Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
