EMKS3AEU - Skútr SHARP - Bezplatný návod k obsluze

Typ produktu	Elektrický skútr
Značka	Sharp
Model	EMKS3AEU (EM-KS3A)
Rozměry (rozloženo)	470 x 1190 x 1065 mm
Rozměry (složeno)	470 x 455 x 1065 mm
Hmotnost	16 kg
Maximální nosnost	120 kg
Baterie	Lithium 18650, 36 V, 7,5 Ah (270 Wh)
Doba nabíjení	4 až 5 hodin
Dojezd	25 km
Maximální rychlost	25 km/h (Režim max)
Motor	350 W, bezkartáčový, přední kolo
Typ kol	Voštinové pneumatiky (8,5 palce)
Brzdy	Zadní kotoučová brzda, elektrická brzda, nožní brzda
Maximální úhel stoupání	15°
Osvětlení	Přední a zadní světla (jednotné ovládání)
Směrová světla	Ano (přepínač vlevo/vpravo)
Tempomat	Ano (aktivace podržením plynu 9 s)
Konektivita	Bluetooth 5.0 (aplikace SHARP Life)
USB port	5 V, 0,5 A (na displeji)
Údržba	Měkký vlhký hadřík, žádná rozpouštědla ani vysokotlaké mytí
Náhradní díly	Kontaktujte prodejce nebo podporu Sharp
Záruka	Viz přiloženou záruční kartu

Často kladené otázky - EMKS3AEU SHARP

Jak zapnout a vypnout elektrický skútr Sharp EMKS3AEU?

Pro zapnutí stiskněte tlačítko /M na 3 sekundy. Pro vypnutí postupujte stejně.

Co dělat, když skútr nenastartuje?

Zkontrolujte, zda je brzda uvolněna: zatlačte páčku brzdy do normální polohy. Pokud problém přetrvává, zkontrolujte baterii.

Jak nabíjet baterii a jak dlouho to trvá?

Připojte nabíječku k nabíjecímu portu, poté do elektrické zásuvky. Červená kontrolka značí nabíjení, zelená po dokončení. Doba nabíjení je 4 až 5 hodin.

Jaká je maximální rychlost a jak přepnout režim?

Maximální rychlost je 25 km/h v režimu max. Rychle stiskněte tlačítko světel pro přepnutí z režimu chůze (6 km/h) na střední režim (20 km/h) a poté na režim max.

Jak používat směrová světla?

Použijte přepínač směrových světel na levé straně řídítek: poloha vlevo, vypnuto (střed) nebo vpravo. Vraťte jej do středu pro vypnutí.

Jak aktivovat tempomat?

Podržte plyn při požadované rychlosti po dobu 9 sekund. Potvrdí to pípnutí. Pro deaktivaci stiskněte brzdu.

Co znamenají chybové kódy na displeji?

E0: chyba komunikace – E1: abnormální proud – E2: porucha plynu – E3: porucha brzdy – E4: nadproud – E5/E6: porucha motoru – E7: nízké napětí. Pokud přetrvávají, kontaktujte podporu Sharp.

Jak udržovat a čistit skútr?

Použijte měkký mírně vlhký hadřík. Nepoužívejte alkohol, rozpouštědla ani vysokotlaké mytí. Pravidelně čistěte a skladujte na suchém místě.

Jak složit a rozložit skútr?

Pro složení: zvedněte páčku zámku skládání, zatlačte představec dolů až na jeho háček. Pro rozložení: zvedněte představec, dokud nezapadne, poté utáhněte páčku zámku.

Je možné vyměnit baterii svépomocí?

Ano, pro model EM-KS3: odlepte podložku pod nohy, odstraňte 6 šroubů desky, poté 10 šroubů kovového plechu. Odpojte konektor a vyjměte baterii. Dodržujte bezpečnostní pokyny a zlikvidujte ji v souladu s předpisy.

NÁVOD K OBSLUZE EMKS3AEU SHARP

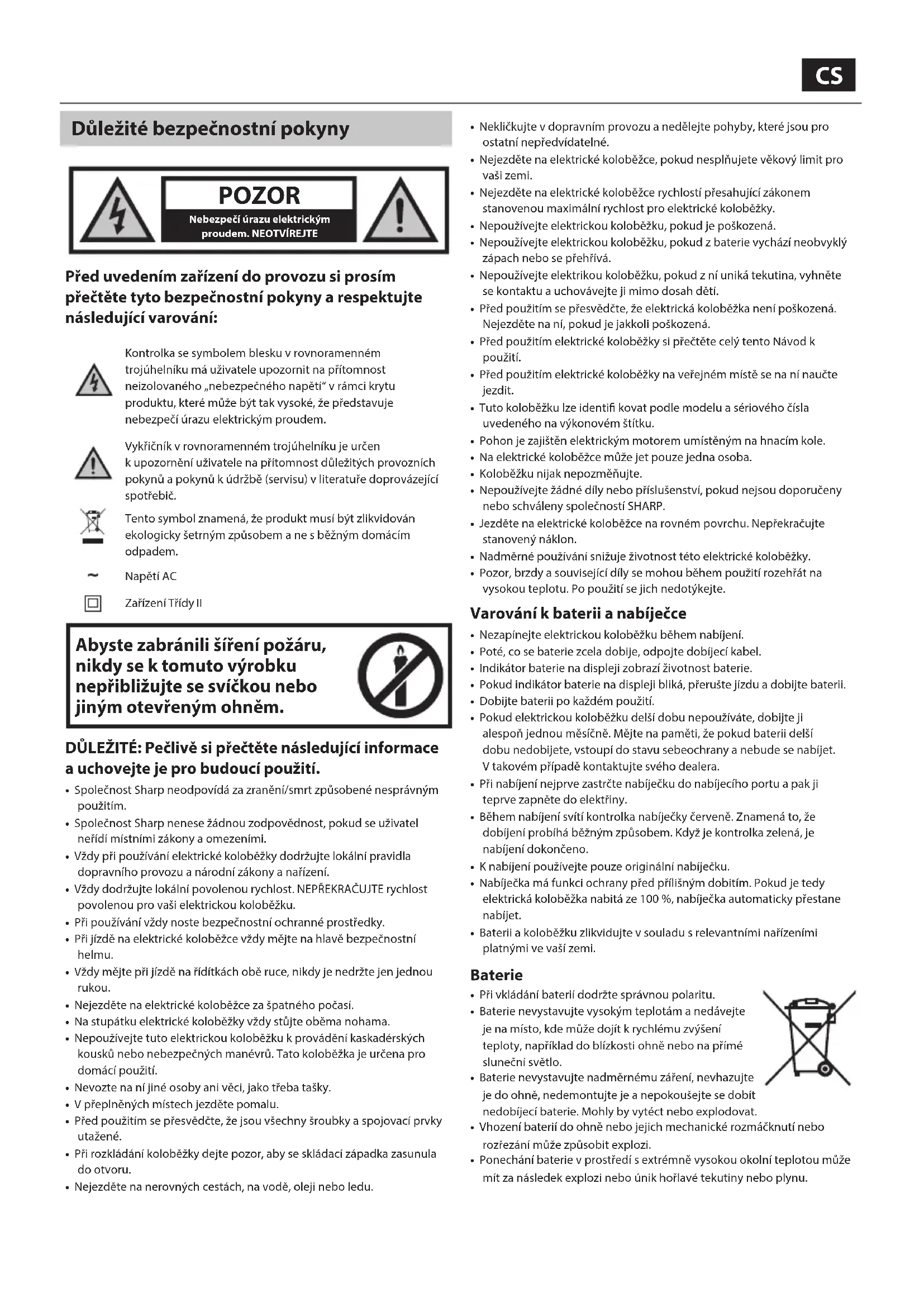

Důležité bezpečnostní pokyny

Před uvedením zařízení do provozu si prosím přečtěte tyto bezpečnostní pokyny a respektujte následující varování:

Kontrolka se symbolem blesku v rovnoramenném trojúhelníku má uživatele upozornit na přítomnost neizolovaného „nebezpečného napětí“ v rámci krytu produktu, které může být tak vysoké, že představuje nebezpečí úrazu elektrickým proudem.

Vykřičník v rovnoramenném trojúhelníku je určen k upozornění uživatele na přítomnost důležitých provozních pokynů a pokynů k údržbě (servisu) v literatuře doprovázející spotřebič.

Tento symbol znamená, že produkt musí být zlikvidován ekologicky šetrným způsobem a ne s běžným domácím odpadem.

Napětí AC

Zařízení Třídy II

Abyste zabránili šíření požáru, nikdy se k tomuto výrobku nepřibližujte se svíčkou nebo jiným otevřeným ohněm.

DŮLEŽITÉ: Pečlivě si přečtěte následující informace a uchovejte je pro budoucí použití.

- Společnost Sharp neodpovídá za zranění/smrt způsobené nesprávným použitím.

- Společnost Sharp nenese žádnou zodpovědnost, pokud se uživatel neřídí místními zákony a omezeními.

- Vždy při používání elektrické koloběžky dodržujte lokální pravidla dopravního provozu a národní zákony a nařízení.

- Vždy dodržujte lokální povolenou rychlost. NEPŘEKRAČUJTE rychlost povolenou pro vaši elektrickou koloběžku.

- Při používání vždy noste bezpečnostní ochranné prostředky.

- Při jízdě na elektrické koloběžce vždy mějte na hlavě bezpečnostní helmu.

- Vždy mějte při jízdě na řídítkách obě ruce, nikdy je nedržte jen jednou rukou.

- Nejezděte na elektrické koloběžce za špatného počasí.

- Na stupátku elektrické koloběžky vždy stůjte oběma nohama.

- Nepoužívejte tuto elektrickou koloběžku k provádění kaskadérských kousků nebo nebezpečných manévrů. Tato koloběžka je určena pro domácí použití.

- Nevozte na ní jiné osoby ani věci, jako třeba tašky.

• V přeplněných místech jezděte pomalu.

- Před použitím se přesvědčte, že jsou všechny šroubky a spojovací prvky utažené.

- Při rozkládání koloběžky dejte pozor, aby se skládací západka zasunula do otvoru.

- Nejezděte na nerovných cestách, na vodě, oleji nebo ledu.

• Nekličkujte v dopravním provozu a nedělejte pohyby, které jsou pro ostatní nepředvídatelné.
• Nejezděte na elektrické koloběžce, pokud nesplňujete věkový limit pro vaši zemi.
• Nejezděte na elektrické koloběžce rychlostí přesahující zákonem stanovenou maximální rychlost pro elektrické koloběžky.
• Nepoužívejte elektrickou koloběžku, pokud je poškozená.
• Nepoužívejte elektrickou koloběžku, pokud z baterie vychází neobvyklý zápach nebo se přehřívá.
• Nepoužívejte elektrikou koloběžku, pokud z ní uniká tekutina, vyhněte se kontaktu a uchovávejte ji mimo dosah dětí.
• Před použitím se přesvědčte, že elektrická koloběžka není poškozená. Nejezděte na ní, pokud je jakkoli poškozená.
• Před použitím elektrické koloběžky si přečtěte celý tento Návod k použití.
• Před použitím elektrické koloběžky na veřejném místě se na ní naučte jezdít.
• Tuto koloběžku lze identifi kovat podle modelu a sériového čísla uvedeného na výkonovém štítku.
• Pohon je zajištěn elektrickým motorem umístěným na hnacím kole.
• Na elektrické koloběžce může jet pouze jedna osoba.
• Koloběžku nijak nepozměňujte.
• Nepoužívejte žádné díly nebo příslušenství, pokud nejsou doporučeny nebo schváleny společností SHARP.
• Jezděte na elektrické koloběžce na rovném povrchu. Nepřekračujte stanovený náklon.
• Nadměrné používání snižuje životnost této elektrické koloběžky.
• Pozor, brzdy a související díly se mohou během použití rozehřát na vysokou teplotu. Po použití se jich nedotýkejte.

Varování k baterii a nabíječce

• Nezapínejte elektrickou koloběžku během nabíjení.
• Poté, co se baterie zcela dobije, odpojte dobíjecí kabel.
• Indikátor baterie na displejí zobrazí životnost baterie.
• Pokud indikátor baterie na displeji bliká, přerušte jízdu a dobijte baterii.
• Dobijte baterii po každém použití.
• Pokud elektrickou koloběžku delší dobu nepoužíváte, dobijte ji alespoň jednou měsíčně. Mějte na paměti, že pokud baterii delší dobu nedobjete, vstoupí do stavu sebeochrany a nebude se nabíjet. V takovém případě kontaktujte svého dealera.
• Při nabíjení nejprve zastrčte nabíječku do nabíjecího portu a pak ji teprve zapněte do elektriny.
• Během nabíjení svítí kontrolka nabíječky červeně. Znamená to, že dobíjení probíhá běžným způsobem. Když je kontrolka zelená, je nabíjení dokončeno.
• K nabíjení používejte pouze originální nabíječku.
• Nabíječka má funkci ochrany před přilišným dobitím. Pokud je tedy elektrická koloběžka nabitá ze 100 %, nabíječka automaticky přestane nabíjet.
• Baterii a koloběžku zlikvidujte v souladu s relevantními nařízeními platnými ve vaší zemi.

Baterie

• Při vkládání baterií dodržte správnou polaritu.
• Baterie nevystavujte vysokým teplotám a nedávejte je na místo, kde může dojít k rychlému zvýšení teploty, například do blízkosti ohně nebo na přímé sluneční světlo.
• Baterie nevystavujte nadměrnému záření, nevhazujte je do ohně, nedemontujte je a nepokoušejte se dobít nedobíjecí baterie. Mohly by vytéct nebo explodovat.
• Vhození baterií do ohně nebo jejich mechanické rozmáčknutí nebo rozřezání může způsobit explozi.
• Ponechání baterie v prostředí s extrémně vysokou okolní teplotou může mít za následek explozi nebo únik hořlavé tekutiny nebo plynu.

• Vystavení baterie extrémně nízkému tlaku může mít za následek výbuch nebo únik hořlavé tekutiny nebo plynu.
• UPOZORNĚNÍ: Při použití nesprávného typu baterií hrozí exploze nebo poškození zařízení.
• Nikdy nepoužívejte společně různé typy baterií ani nové a staré baterie.
• Nepoužívejte žádné baterie jiné než specifi kované.

Vyjmutí baterie

EM-KS3

- Abyste mohli vyjmout baterii, sejměte gumovou podložku na stupátku, vyšroubujte 8 šroubků na dřevěné desce a pak 10 šroubků upevnujících kovovou desku. Odpojte konektor baterie a vyndejte baterii. Přesvědčte se, že na koncovkách nedošlo ke zkratu. Zlikvidujte baterii podle požadavků místních nařízení.

EM-KS4

- Abyste mohli vyjmout baterii, sejměte gumovou podložku na stupátku a odšroubujte 11 šroubků z kovové desky. Pak můžete sundat desku, pod kterou se nachází baterie. Odpojte konektor baterie a vyndejte baterii. Přesvědčte se, že na koncovkách nedošlo ke zkratu. Zlikvidujte baterii podle požadavků místních nařízení.

Likvidace tohoto zařízení a baterií

• Tento produkt ani jeho baterie nevyhazujte do netříděného komunálního odpadu. Vraťte je na určené sběrné místo k recyklaci WEEE v souladu s místními zákony. Tak pomůžete chránit zdroje a životní prostředí.
• Většina zemí EU upravuje likvidaci baterií zákonem. Na elektrickém zařízení, obalu a bateriích jsou uvedeny recyklační symboly, které nás upozorňují na správnou likvidaci zařízení. Uživatelé jsou povinni použít stávající sběrná místa pro použitá zařízení a baterie. O více informací požádejte svého prodejce nebo místní úřady.

Vyjádření CE a UKCA:

• Společnost Sharp Consumer Electronics Poland sp. z o.o. tímto prohlašuje, že toto zařízení je v souladu se základními požadavky a dalšími příslušnými ustanoveními směrnice RED 2014/53/EU a normy PN-EN 17128: 2021-03.
• Úplné znění prohlášení o shodě EU a UKCA je k dispozici pod odkazem www.sharpconsumer.com/documents-of-conformity/.
  • Tyto produkty mají certifi kaci ABE.

Čištění

• Při čištění elektrické koloběžky se přesvědčte, že je vypnutá, odpojená od nabíječky a že je zakrytá krytka nabíjecího portu na zařízení.
• Doporučujeme použít měkký a lehce navlhčený hadřík. V případě silného znečištění, které lze jen těžko odstranit, použijte kartáček na zuby a opakovanými pohyby kartáčku nečistoty odstraňte. Po odstranění nečistoty použijte měkký a lehce navlhčený hadřík s přiměřeným množstvím čisticího prostředku a odstraňte jím zbytky nečistot.

POZNÁMKY:

• Nepoužívejte alkohol nebo jiná rozpouštědla, aby korozivní chemické produkty neporušily povrchovou barvu těla nebo vnitřních strukturálních součástí.
• Nepoužívejte k čištění elektrické koloběžky vysokotlaké čisticí přístroje.
• Čistěte elektrickou koloběžku pravidelně.

Péče a údržba

• Když elektrickou koloběžku nepoužíváte, skladujte ji v suchém prostředí, abyste předešli poškození elektronických komponent vlhkostí.
• Neskladujte elektrickou koloběžku delší dobu venku. Byla by vystavena nadměrnému slunečnímu záření, vysokým nebo nízkým teplotám, a to by ji mohlo poškodit a urychlit opotřebení pneumatik a baterie.

• Nedotýkejte se brzdových kotoučů ihned po použití brzdových kotoučů elektrické koloběžky, protože hrozí popálení vysokými teplotami!

• Nastavení brzdového kotouče: Pokud je brzda příliš utažená, pomocí imbusového klíče dodaného s produktem lehce uvolněte šroubek, který přidržuje brzdový kabel na brzdovém kotouči. Povolíte tím napětí brzd. Pak lehce roztáhněte pozici matičky brzdového kabelu. Pokud je brzda příliš uvolněná, provedte opačnou operaci a nastavte brzdový kabel.

• Pokud na elektrické koloběžce objevíte poškození, neskladujte ji uvnitř, protože by mohl vzniknout požár.
• Pokud byste měli problémy s péčí o elektrickou koloběžku a s její údržbou, kontaktujte dealera nebo centrum podpory značky SHARP.

Co je v balení:

• Elektrická koloběžka
• Stručný návod k použití
  • Záruční list
• 1 × imbusový klíč
  • 4 × šroubky řidítek
• 1 × nabíječka
• 1 × napájecí kabel

Umístění součástí

Viz obrázky 1.a 2 na str. 1.

1. Přední světlo
2. Páčka zadní brzdy
3. Háček / Úchytka skládacího zámku
4. Páčka tyče zámku
5. Přední kolo
6. Stojan
7. Baterie
8. Stupátko
9. Zámek řidítek
10. Zadní světlo
11. Nožní brzda
12. Elektrický motor
13. Zadní brzda
14. Zvonek
15. Displej
16. Regulace pohonu
17. Úchytka skládacího zámku*
18. Přední bubnová brzda*
19. Páčka přední brzdy*
20. Levá směrovka
21. Pravá směrovka
22. Spínač směrovky
    * - pouze EM-KS4

Displej

Vizte obrázky 3 na straně 2.

1. Stupeň nabití baterie – každá čárka přestavuje 20 % výkonu.
2. Kontrolka zapnutých světel
3. Kontrolka rychlostního režimu
4. Režim Bluetooth (pro použití s aplikací)
5. Jednotka rychlosti
6. Kontrolka režimu KILOMETROVNÍK / AKTUÁLNÍ JÍZDA
7. Podrobnosti KILOMETROVNÍK / AKTUÁLNÍ JÍZDA
8. Aktuální rychlost
9. Brzdění – tento symbol se objeví při brzdění
10. Tempomat aktivován
11. Aktivní režim chůze
12. Spínací tlačítko
13. Zdířka na USB nabíjení
14. Tlačítko režimu světla/rychlosti

Kilometrovník / aktuální jízda

Kilometrovník zobrazuje celkovou vzdálenost ujetou na elektrické koloběžce. Údaj o aktuální jízdě zobrazuje vzdálenost ujetou pri aktuální jízdě. Uživatel může mezi kilometrovníkem a délkou aktuální jízdy přepínat krátkým stisknutím tlačítka 📋/M.

Světla

Přední a zadní světla zapněte stisknutím tlačítka 📋/M. Podržte tlačítko tři sekundy. Světla vypněte stisknutím tlačítka 📋/M. Podržte tlačítko 3 sekundy.

POZNÁMKA: přední a zadní světla nelze ovládat nezávisle na sobě.

Rychlostní režim

Změnu převodového stupně provedte rychlým stisknutím tlačítka světla. Rychlostní režim se po změně zvýší a pak sníží.

Maximální rychlost pro každý režim:

• Režim chůze – 6km/h
• Střední režim – 20km/h
• Maximální režim – 25km/h
  Maximální rychlost pro maximální režim je 25 km/h.
  Upozorňujeme, že toto jsou maximální dosažitelné rychlosti pro každý rychlostní režim. Elektrická koloběžka nepojede rychleji, než dovoluje zvolený rychlostní režim.

Rychlost

Jednotku rychlosti lze změnit v aplikaci.

Kontrola rychlostního režimu

Pokud chcete změnit rychlostní režim, přepněte krátkým stisknutím tlačítka 📋/M mezi chůzí, středním režimem a maximálním režimem.

Sestavení řidítek

• Podle obrázků 4.a 5 nastr. 2, sestavte řidítka. Použijte pri tom imbusový klíč dodaný s produktem. To se musí provést teprve po vyndání produktu z krabice. Po namontování se řidítka nemusí sundávat.
• Vložte řidítka do tyče pro řidítka, jak vidíte na obrázku. Řidítka musí být usazena zobrazeným směrem. Při sestavování řidítek dejte pozor, abyste žádnou část neohnuli ani nezlomili.
• Po sestavení se přesvědčte, že šroubky nejsou příliš utažené a že řidítka bezpečně drží a neviklají se.
• Přesvědčte se, že brzdový kabel není ohnutý ani poškozený.

Rozložení a složení elektrické koloběžky

Jak na rozložení?

Vizte obrázky 6 na straně 3, které zobrazují rozložení elektrické koloběžky. Jednou rukou zmáčkněte dolů zadní blatník a druhou rukou zdvihněte tyč s řídítky do svislé polohy. Vizte obr. 6, krok 3. Když bude svislá, dále už se nepohne. Po uzamčení použijte páčku zámku, aby tyč držela na místě. V uzamčené pozici musí tato páčka být co nejblíže tyči s řídítky. Vizte obrázek 6, kroky 3 a 4.

Jak na složení?

Vizte obrázky 7 na straně 3, které zobrazují složení koloběžky před uskladněním.

Zdvihněte páčku zámku, jak vidíte u kroku 1. Uvolníte tím tyč řidítek.

Zatlačte tyč řídítek dolů, jak vidíte u kroku 2. Přitlačte ji tak, aby se dotýkala zadního blatníku. Nyní zatlačte dolů tak, aby se spojila s háčkem v zadním blatníku, jak vidíte u kroku 3.

Pozor, na modelu EM-KS3 je úchytka skládacího zámku umístěna na straně displeje, a proto je tyč řídítek při správném umístění lehce diagonálně vůči stupátku.

Použití elektrické koloběžky

Jízda

• Před jízdou se přesvědčte, že je to bezpečné a že je elektrická koloběžka provozována v souladu s tímto uživatelským manuálem. Je důležité mít při tom na sobě bezpečností prostředky a před jízdou se přesvědčit, že je koloběžka v dobrém stavu.
• Pokud používáte elektrickou koloběžku poprvé, nacvičte si její použití nejprve mimo veřejné prostory a mějte na sobě bezpečnostní

prostředky. Až budete přesvědčeni, že jízdu na elektrické koloběžce zvládáte, můžete ji použít poblíž dalších osob a vozidel.

• Při jízdě se vždy řídte právními předpisy své země.
• Před jízdou zkontrolujte, že brzdy, světla a pneumatiky fungují, jsou správně nastavené a v dobrém stavu.

Jak bezpečně jezdit na elektrické koloběžce:

• Elektrickou koloběžku zapněte stisknutím tlačítka 📋/M na dobu 3 sekund.
• Přesvědčte se, že na sobě máte vhodné bezpečnostní prostředky.
• Zapněte elektrickou koloběžku.
• Nejprve dejte jednu nohu na stupátko, druhou mějte na zemi. Odkopnutím popojedte dopředu a pomalu stiskněte regulátor pohonu.
• Elektrickou koloběžku vypněte stisknutím tlačítka 📋/M na dobu 3 sekund.

POZNÁMKA:

- Při zrychlování se nakloňte dozadu, abyste udrželi těžiště. Při zpomalování posuňte těžiště nakloněním dopředu. Jízda tak bude pohodlnější a bezpečnější.

Brzdění

EM-KS3

- Správné brzdění se provádí tak, že uvolníte regulátor pohonu a pomocí brzdové páčky na pravé straně řídítek aktivujete zadní kotoučovou brzdu. Zároveň vyviňte nohou jemný tlak na brzdu na blatníku. Kromě aktivace kotoučové brzdy a brzdy na blatníku dojde k tomu, že elektronická brzda zpomalí motor.

EM-KS4

• Správné brzdění se provádí tak, že uvolníte regulátor pohonu a pomocí brzdových páček na řidítkách aktivujete kotoučovou a bubnovou brzdu. Brzdová páčka na levé straně řidítek ovládá přední bubnovou brzdu. Brzdová páčka na pravé straně řidítek ovládá zadní kotoučovou brzdu. Kromě aktivace kotoučové brzdy a bubnové brzdy dojde k tomu, že elektronická brzda zpomalí motor.
• Doporučujeme aktivovat zadní kotoučovou brzdu o okamžik dříve než přední bubnovou brzdu. Brzdění pak bude hladší.

Indikátory směru

Indikátory směru se ovládají pomocí přepínače indikátorů umístěného na levé straně řídítek. Tento přepínač má tři pozice: levá směrovka, vypnuto, pravá směrovka.

Když stisknete spínač, abyste ostatním uživatelům vozovky naznačili svůj záměr odbočit doprava nebo doleva, začne blikat příslušné světlo na konci řídítek.

Indikátor směru vypněte vrácením přepínače od středové pozice. Indikátory směru fungují pouze tehdy, když je elektrická koloběžka zapnutá.

Indikátory směru se nevypnou automaticky. Nezapomeňte je proto po dokončení manévru vypnout.

Tempomat

Tato elektrická koloběžka je vybavena tempomatem. Pokud ho budete chtít zapnout, stiskněte po dosažení požadované rychlosti palcovou regulaci pohonu a podržte ji 9 vteřin. Když se tempomat zapne, ozve se pípnutí. Pokud budete chtít tempomat vypnout, použijte ruční brzdu.

Režim chůze

• V režimu chůze bude brzdové světlo blikat jako znamení, že se koloběžka pohybuje pomalu. Při přepnutí do středního režimu brzdové světlo přestane blikat.
• V režimu chůze se na displeji objeví kontrolka pro režim chůze.

Používání stojánku

• Elektrická koloběžka má vestavěný stojánek, který umožňují její zaparkování bez nutnosti opřít ji o opěru nebo ji složit.
• Pokud chcete stojánek použít, zatlačte ho chodidlem směrem dolů, dokud se neuzamkne na místě. Nakloňte elektrickou koloběžku tak, aby

byla opřená o zem. Nepoužívejte stojánek na nerovném nebo měkkém povrchu.

• Pokud chcete stojánek zavřít, zatlačte ho nohou směrem nahoru a do těla koloběžky. Tím se uzamkne. Před jízdou se přesvědčte, že je stojánek správně zasunutý.
• Při vyndávání stojánku budte opatrní, protože nesprávným použitím si můžete způsobit zranění.

Nabíjení

• Správné nabíjení baterie elektrické koloběžky zajistěte tak, že se budete řídit následujícími pokyny:
• Zapojte kabel nabíječky do nabíjecího portu elektrické koloběžky. Vizte obrázek 8 na str. 3, kde je zobrazeno umístění nabíjecího portu elektrické koloběžky.
• Zapojte zástrčku nabíječky do zásuvky ve stěně.
• Po zapojení nabíječky se baterie začne nabíjet a kontrolka nabíjení se rozsvítí červeně. Po dokončení nabíjení bude kontrolka nabíjení svítit zeleně.
• Po úplném dobití odpojte nabíječku od baterie a vratte na zdířku pro nabíjení gumovou čepičku.

POZNÁMKY:

• Pokud koloběžku nepoužíváte pravidelně, doporučuje se nabíjet baterii každý měsíc.
• Nenabíjejte baterii venku.
• Nenabíjejte ji, pokud je kabel nebo elektrická koloběžka mokrá.
• Nenabíjejte ji, pokud je koloběžka zapnutá.
• Nenabijejte baterii v případě, že je okolní teplota nižší než 1 °C.

Zdířka na USB nabíjení

• Pro pohodlnější používání je na modulu displeje USB zdířka na nabíjení. Zdířku zpřístupníte tak, že posunete kryt zdířky na stranu.
• Zdířka na USB nabíjení je navržena tak, abyste si během používání elektrické koloběžky mohli nabíjet své mobilní zařízení.

SHARP Life Aplikace

Stáhněte si do svého mobilního zařízení aplikaci SHARP Life a využívejte doplňkové funkce. K těm patří:

– Monitorování rychlosti zařízení.
– Změna jednotek rychlosti/vzdálenosti z km na míle a opačně.
– Nastavení maximální rychlosti.
– Uzamknutí funkcí elektrické koloběžky.
- Aktivace tempomatu.

Když je elektrická koloběžka zapnutá a na displeji bliká ikona Bluetooth, klikněte na „Přidat zařízení“.

Vaše zařízení začne automaticky vyhledávat vaši koloběžku. Přesvědčte se, že je na elektrické koloběžce povolena funkce Bluetooth. Pokud to bude požadováno, povolte lokační služby.

Poté, co je zařízení nalezeno, je párování pomocí Bluetooth hotovo.

Pro přidání koloběžky do aplikace použijte jeden z následujících způsobů:

1. Vytvořte skupiny.
2. Odstraňte zařízení z předchozího účtu.
3. Když je elektrická koloběžka zapnutá, stiskněte rychle za sebou 4krát spínací tlačítko

Elektrická koloběžka po nastartování nejede.

Příčina / Co dělat

Brzda se zcela neresetovala, což narušuje přívod napájení. / Resetujte brzdu manuálně. A to tak, že zatlačite páčku brzdy zpět do její běžné pozice.

Elektrická koloběžka jede pomalu nebo vůbec.

Příčina / Co dělat

Baterie je téměř vybitá. / Je třeba vyměnit baterii.

Motor se zapne a znovu vypne.

Příčina / Co dělat

Baterie je téměř vybitá. / Je třeba vyměnit baterii.

Ovládání je poškozené. / Je třeba vyměnit ovládání.

Napojení baterie je uvolněné. / Je třeba zkontrolovat napojení baterie.

Baterii nejde nabít nebo se nabíjí pomalu.

Příčina / Co dělat

Nesprávné napětí / Je třeba vyměnit baterii.

Baterie se nenabíjí.

Životní cyklus baterie je u konce. / Je třeba vyměnit baterii.

Nabíječka baterie nedodává energii. / Vyměňte nabíječku baterie.

Napájecí kabel je poškozený. / Vyměňte nabíječku baterie.

Chybové kódy

Je možné, že se na koloběžce zobrazí chybové kódy. V takovém případě přestane elektrická koloběžka fungovat.

E0 – Komunikační chyba

E1 – Abnormální proud

E2 – Porucha regulátoru pohonu

E3 – Porucha brzd

E4 – Porucha tranzistoru MOSFET / Porucha způsobená nadproudem

E5 – Porucha Hallova článku / motoru

E6 – Porucha motoru

E7 – Porucha způsobená nízkým napětím

Pokud narazíte na problémy, které nebudete schopni vyřešit, kontaktujte svého dealera nebo centrum podpory značky Sharp.

Technické údaje

Model EM-KS3A EM-KS3C EM-KS4A EM-KS4C
Rozměry v rozloženém stavu (Š × V × D v mm) 470 × 1190 × 1065 470 × 1200 × 1180
Rozměry ve složeném stavu (Š × V × D v mm) 470 × 455 × 1065 470 × 498 × 1180
Velikost kol (v palcích) 8,5 10
Velikost nášlapné desky (Š × D v mm) 162 × 460 Ω 160 × 483 Ω
Od nášlapné desky po řídítka (mm) 1020 1025
Od země po nášlapnou desku (mm) 145 180
Další specifikace
Typ brzd	Kotoučová brzda / Elektrodynamická brzda / Nožní brzda		Kotoučová brzda / Bubnová brzda / Elektrodynamická brzda
Typ motoru	Bezkartáčový úsporný motor
Hnací kolo	Přední		Zadní
Maximální úhel stoupání (stupně)	15°
Maximální nosnost (kg)	120
Maximální rychlost (km/h)	25	20	25	20
Výkon motoru (watty)	350 W	350 W	350 W	350 W
Dojezd na plné nabití (km)	25		40
Tlak pneumatik	-		2,5 bar (36psi)
Typ kol	plástvová pneumatika		nafukovací pneumatika
Hmotnost (kg)	16		18,3
Zdířka na USB nabíjení	5 V; 0,5 A
Baterie
Typ baterie (Ah)	18650 lithiová baterie
Kapacita baterie (A/h)	7,5 10
Baterie (napětí)	36
Baterie (příkon)	270 360
Délka dobíjení (v hodinách)	4 až 5		6 až 8
Nabíječka baterie
Účinnost – nabíjení	87 %
Název modelu	FY0634201500
Vstup	100–240 V střídavý proud, 50/60 Hz, 1,8 A (Max)
Typ síťového konektoru	Typ „Figure 8“. Kabel – C7, Nabíječka – C8
Výstup	42 V stejnosměrný proud, 1,5 A
Adresa výrobce	Shenzhen Fuyuandian Power Co., Ltd. 8F, A9 Bldg, Tiarui Industrial Park, Fuyong Town, Baoan District, Shenzhen, Guangdong, Čína

Bluetooth
Verze LE5.0 /BT7L 8.30
Maximální přenášený výkon 10 dbm
Frekvenční pásma 2,4 GHz
Napojení Používá se k napojení mobilního zařízení k elektrické koloběžce pro funkci aplikace.
Normy	Značka Bluetooth® a loga jsou registrovanými ochrannými známkami vlastněnými společností Bluetooth SIG. Inc.
Provozní prostředí
Teplota -10 °C až +45 °C
Teplota pro skladování -10 °C až +25 °C
Relativní vlhkost Až 75 % relativní vlhkosti

V RÁMCI POLITIKY NEUSTÁLÉHO ZLEPŠOVÁNÍ SI VYHRAZUJEME PRÁVO BEZ UPOZORNĚNÍ POZMĚNIT DESIGN A SPECIFIKACE.

• Kõndimisrežiim – 6 km/h
- Keskmine režiim – 20 km/h
- Maksimaalne režiim – 25 km/h

E1 – Nenormali srové

E2 – Droselio gedimas

Dôležité bezpečnostné pokyny

• Počas nabíjania elektrickú kolobežku nezapínajte.
• Po úplnom nabití batérie odpojte nabíjací kábel.
• Na displeji sa zobrazí indikátor životnosti batérie.
• Ak na displeji bliká indikátor nabitia batérie, prestaňte jazdit a nabite batériu.
• Po každom použití nabite batériu.
• Ak sa elektrická kolobežka dlhší čas nepoužíva, nabíjajte ju aspoň raz za mesiac. Upozorňujeme, že ak sa batéria dlhší čas nenabíja, prejde do stavu samoochrany a nebude sa dať nabíjať. V takom prípade sa obráťte na svojho predajcu.
• Pri nabíjaní zapojte pred pripojením do elektrickej zásuvky nabíjačku do nabíjacieho portu.
• Počas nabíjania svieti kontrolka nabíjačky na červeno; to znamená, že nabíjanie prebieha normálne. Ked' sa kontrolka rozsvieti na zeleno, nabíjanie je ukončené.
• Na nabíjanie batérie používajte iba originálnu nabíjačku.
• Nabíjačka má funkciu ochrany proti prebitiu, ak je elektrická kolobežka nabitá na 100 %, nabíjačka automaticky zastaví nabíjanie.
• Batérie a kolobežky likvidujte v súlade s platnými predpismi v príslušnej krajine.

Batérie

Likvidácia tohto zariadenia a batérií

Starostlivost' a údržba

• Elektrická kolobežka
• Stručná príručka
  • Záručný list
• 1× imbusový klúč
• 4× skrutky na riadidlá
• 1× nabíjačka
• 1× napájací kábel

Umiestnenie dielov

1. Predné svetlo
2. Zadná brzdová páka
3. Háčik/západka zámku na rozloženie tyče
4. Páka zámku tyče
5. Predné koleso
6. Stojan
7. Umiestnenie batérie
8. Podložka pod nohy
9. Zámok riadidiel
10. Zadné svetlo
11. Nožná brzda
12. Elektrický motor
13. Zadná brzda
14. Zvonček
15. Displej
16. Rukovät na ovládanie rýchlosti
17. Západka zámku na rozloženie*
18. Predná bubnová brzda*
19. Predná brzdová páka*
20. Indikátor odbočenia dol'ava
21. Indikátor odbočenia doprava
22. Prepínač indikátora odbočenia
    * - iba EM-KS4

Displej

/M. Ak chcete svetlá vypnút, stlačte a na 3 sekundy podržte tlačidlo

Zmena režimu rýchlosti

• V režime chôdze bude blikat' brzdové svetlo, čo znamená, že kolobežka ide pomaly. Brzdové svetlo prestane blikat' po prepnutí do režimu strednej rýchlosti.
• Počas režimu chôdze sa na displeji zobrazí indikátor režimu chôdze.

Používanie stojana

Nabíjací kábel je poškodený. / Vymeňte nabíjačku batérie.

Kódy chýb
