VSA12BT - Reproduktor Vonyx - Bezplatný návod k obsluze

Typ produktu	Aktivní zesílený reproduktor
Značka	Vonyx
Model	VSA12BT
Kategorie	Přenosný zesílený reproduktor
Napájení	220-240 V~ / 50 Hz, pojistka 10-16 A
Bluetooth	Ano, dosah 10 metrů
Audio vstupy	2 mikrofon (XLR/Jack 6,3 mm), 2 kytara (Jack 6,3 mm), linkový vstup RCA, aux vstup 3,5 mm, linkový vstup XLR
Audio výstupy	1 linkový výstup XLR
Ovládání	Hlasitost Master, hlasitosti mikrofon 1/2, line, MP3, ekvalizér (Treble/Bass), EQ předvolby
Multimediální přehrávač	USB, MP3, Bluetooth, dálkové ovládání (numerická klávesnice, play/pause, předchozí/další, opakování)
Rozměry (přibl.)	400 x 300 x 300 mm
Hmotnost (přibl.)	15 kg
Materiál skříně	Plast / MDF
Údržba a čištění	Suchý hadřík, žádné chemické prostředky
Bezpečnost	Neotvírejte skříň, vyhněte se vlhkosti, používejte zásuvku s uzemněním
Náhradní díly	Pojistka stejného typu a hodnoty
Opravitelnost	Specializovaným technikem, vyžadovány originální díly
Obecné informace	Vnitřní použití, teplota 5-35 °C, NEPOUŽÍVEJTE nepřetržitě

Často kladené otázky - VSA12BT Vonyx

Jak připojit můj smartphone přes Bluetooth k reproduktoru VSA12BT ?

Aktivujte Bluetooth na svém smartphonu, poté stiskněte tlačítko MODE na reproduktoru, dokud nevyberete režim BT. Hledejte 'VONYX' v seznamu zařízení a připojte se. Pokud je požadováno heslo, zadejte 0000.

Jak vyměnit pojistku reproduktoru ?

Nejprve odpojte reproduktor od sítě. Otevřete držák pojistky na zadním panelu pomocí malého šroubováku. Vyjměte starou pojistku a vložte novou pojistku stejného typu a hodnoty. Zavřete držák pojistky.

Mohu používat reproduktor VSA12BT venku ?

Ne, reproduktor je určen pouze pro vnitřní použití. Nevystavujte jej dešti ani vlhkosti, abyste předešli riziku požáru nebo úrazu elektrickým proudem.

Co dělat, když je zvuk zkreslený ?

Zkontrolujte, zda hlavní hlasitost a jednotlivé hlasitosti nejsou příliš vysoké. Snižte zesílení mikrofonu nebo linky. Ujistěte se, že kabely jsou správně zapojeny a že zdroj zvuku není přebuzený. Upravte nastavení ekvalizéru (Treble/Bass).

Jaký typ mikrofonu mohu s reproduktorem použít ?

Můžete použít mikrofon s vyváženým konektorem XLR nebo vyváženým jackem 6,3 mm na vstupech MIC 1 a MIC 2. Doporučují se dynamické mikrofony.

Jak nastavit ekvalizér na reproduktoru ?

Pomocí knoflíků TREBLE (vysoké frekvence) a BASS (nízké frekvence) upravte zvuk. Můžete také použít tlačítko EQ na dálkovém ovladači pro přepínání mezi předvolbami.

Mohu připojit elektrickou kytaru přímo k reproduktoru ?

Ano, reproduktor má dva jackové vstupy 6,3 mm určené pro kytaru. Připojte svou kytaru a upravte odpovídající hlasitost ovladačem GUITAR.

Jak přehrávat hudbu z USB flash disku ?

Vložte USB flash disk do USB portu na předním panelu. Stiskněte tlačítko MODE pro výběr režimu USB. Použijte tlačítka přehrávání (PLAY/PAUSE, předchozí/další) nebo dálkový ovladač pro navigaci.

Může být reproduktor používán nepřetržitě po dlouhou dobu ?

Ne, zařízení není určeno pro nepřetržité používání. Nechte jej pravidelně chladnout, aby nedošlo k přehřátí a prodloužila se jeho životnost.

Co dělat, pokud se reproduktor nezapne ?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda síťová zásuvka funguje. Pokud je pojistka spálená, vyměňte ji. Pokud problém přetrvává, kontaktujte specializovaného technika.

NÁVOD K OBSLUZE VSA12BT Vonyx

Gratulujeme ke koupi tohoto produktu Power Dynamics. Před použitím výrobku si pečlivě přečtěte tento návod, abyste mohli plně využívat všechny jeho funkce.

Před použitím přístroje si přečtěte tuto přiručku. Postupujte podle pokynů, aby nedošlo ke zneplatnění záruky. Přijměte veškerá preventivní opatření, abyste zabránili požáru nebo úrazu elektrickým proudem. Opravy smí provádět pouze kvalifikovaný technik, aby nedošlo k úrazu elektrickým proudem. Návod si uschovejte pro budoucí použití. Před použitím přístroje se poradťe s prodávajícím. Při prvním zapnutí jednotky může dojít k zápachu. To je normální a po chvíli to zmizí.

• Přístroj obsahuje části pod napětím. Proto neotvírejte jeho kryt.
• Neumistujte do přístroje kovové předměty a nelijte na ni tekutiny. Mohlo by dojít k úrazu elektrickým proudem a poruše.
• Neumist'ujte jednotku do blízkosti zdrojů tepla, jako jsou radiátory apod.
• Neumist'ujte jednotku na vibrující povrch. Nezakrývejte ventilační otvory.
• Jednotka není vhodná pro trvalé používání.
• S napájecím kabelem buďte opatrní a nepoškozujte jej. Vadný nebo poškozený napájecí kabel může způsobit úraz elektrickým proudem, nebo poruchu.
• Při odpojování zařízení od zásuvky vždy tahejte za zástrčku, nikdy ne za kabel.
• Nezapojujte a neodpojujte prístroj mokrýma rukama.
• Pokud je poškozena zástrčka a / nebo napájecí kabel, musí být opraveny kvalifikovaným technikem.
• Pokud je jednotka poškozena do takové míry, že jsou vidět vnitřní části, NEZAPOJUJTE jednotku do zásuvky ani ji NEZAPÍNEJTE. Kontaktujte svého prodejce. NEPŘIPOJUJTE jednotku k reostatu nebo stmívači.
• Aby nedošlo k požáru, nebo úrazu elektrickým proudem, nevystavujte jednotku dešti a vlhkosti.
• Všechny opravy musí provádět pouze kvalifikovaný technik.
• Připojte přístroj k uzemněné síťové zásuvce (220 - 240 V, střídavý / 50 Hz) chráněné pojistkou 10 - 16 A.
• Během bouřky nebo pokud nebudete jednotku delší dobu používat, odpojte ji od elektrické sítě. Pokud zařízení nepoužíváte, odpojte jej od elektrické sítě.
• Pokud jednotku nebudete delší dobu používat, může dojit ke kondenzaci vlhkosti. Než přístroj zapnete, nechejte jej dosáhnout pokojovou teplotu. Nikdy nepoužívejte jednotku ve vlhkých místnostech nebo venku.
• Abyste předešli nehodám na veřejnosti, musíte postupovat podle příslušných pokynů a instrukcí.
• Zařízení opakovaně nezapínejte a nevypínejte. Tím se zkracuje jeho životnost.

• Uchovávejte jednotku mimo dosah dětí. Nenechávejte jednotku bez dozoru.

• K čištění spínačů nepoužívejte čisticí spreje. Zbytky těchto sprejů způsobují, že se na spínačích usazuje prach a mastnota. V případě poruchy vždy vyhledejte radu od odborníka.

• Na ovládací prvky netlačte silou.
• Tato jednotka má uvnitř reproduktor, který může způsobit magnetické pole. Udržujte proto toto zařízení ve vzdálenosti alespoň 60 cm od počítače nebo televize.
• Pokud má tato jednotka vestavěnou dobíjecí baterii, tak ji dobijte alespoň 1x za 3 měsíce. Jinak může dojít k poškození baterie.
• Pokud je baterie poškozená, vyměňte ji za baterii se stejnými specifikacemi. Poškozenou baterii zlikvidujte ekologicky.
• Pokud Vám přístroj upadnul, nechte ho před opětovným zapnutím zkontrolovat kvalifikovaným technikem.
• K čištění jednotky nepoužívejte chemikálie. Poškozují lak. Jednotku čistěte pouze suchým hadříkem.
• Uchovávejte mimo dosah elektronických zařízení, která mohou způsobovat rušení.
• K opravám používejte pouze originální náhradní díly, jinak může dojít k vážnému poškození nebo nebezpečnému záření.
• Před odpojením od sítě nebo od jiného zařízení přístroj vypněte. Před přemistováním přístroje odpojte všechny napájecí i jiné kabely.
• Zajistěte, aby nemohlo dojít k poškození síťového kabelu, když po něm lidé kráčí. Před každým použitím zkontrolujte přívodní kabel, zda není poškozený nebo vadný!
• Sítové napětí je 220 – 240 V, AC / 50Hz. Zkontrolujte, zda se napětí v zásuvce shoduje. Pokud cestujete, zkontrolujte, zda je v dané zemi pro tuto jednotku vhodné sítové napětí.
• Uschovejte originální obalový materiál, abyste mohli jednotku v případě potřeby přepravit v bezpečných podmínkách

Tento znak upozorňuje uživatele na vysokému napětí, které je uvnitř přístroje a které je dostatečně velké, aby způsobilo nebezpečí úrazu elektrickým proudem.

Tento znak upozorňuje uživatele na důležité pokyny obsažené v této příručce, kterou by si měl před používáním přečíst a dodržovat.

Jednotka má certifikát CE. Na jednotce je zakázáno provádět jakékoli změny. Certifikát CE by tím pozbyl platnost a zboží by přišlo o záruku!

POZNÁMKA: Aby bylo zajištěno, že jednotka bude fungovat normálně, musí být používána v místnostech s teplotou mezi 5 °C a 35 °C.

Elektrické výrobky se nesmí ukládat do domácího odpadu. Přineste je, prosím, do recyklačního centra. Zeptejte se místních úřadů nebo prodejce na postup. Specifikace jsou typické. Skutečné hodnoty se mohou z jedné jednotky na druhou mírně změnit. Specifikace lze změnit bez předchozího upozornění.

Nepokoušejte se sami provádět žádné opravy. To by zneplatnilo vaši záruku. Na jednotce neprovádějte žádné změny. Tím by také zanikla vaše záruka. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným použitím nebo nerespektováním varování obsažených v této příručce. Power Dynamics nemůže něst odpovědnost za zranění osob způsobená nerespektováním bezpečnostních doporučení a varování. To platí také pro všechny škody v jakékoli formě.

POKYNY PO VYBALENÍ

POZOR! Ihned po obdržení produktu pečlivě vybalte krabici, zkontrolujte obsah, zda jsou všechny součásti přítomny a zda jsou v bezvadném stavu. Okamžitě informujte přepravce i prodejce a uschovejte obal ke kontrole, pokud se objeví nějaké známky poškození, nebo pokud obal samotný vykazuje známky nesprávné manipulace. Ponechte si veškerý původní balicí materiál. V případě, že produkt bude muset být vrácen do továrny, je důležité, aby byl vrácen a zabalen v původní krabici. Pokud bylo zařízení vystaveno drastickým výkyvům teploty (např. v rámci přepravy), nezapínejte jej okamžitě. Vznikající kondenzovaná voda může poškodit vaše zařízení. Nechejte zařízení vypnuté, dokud nedosáhne pokojové teploty.

NAPÁJENÍ

Štítek na zadní/spodní straně výrobku udává síťové napětí, ke kterému musí být výrobek připojen. Zkontrolujte, zda síťové napětí odpovídá tomuto napětí. Jiné než uvedené napětí může způsobit neopravitelné poškození přístroje. Přístroj musí být také připojen přímo k síťovému napětí a nesmí být použit žádný stmívač nebo nastavitelný zdroj napájení.

Přístroj vždy připojujte k chráněnému obvodu (jistič nebo pojistka). Ujistěte se, že má zařízení vhodné elektrické uzemnění, abyste předešli riziku úrazu elektrickým proudem nebo požáru.

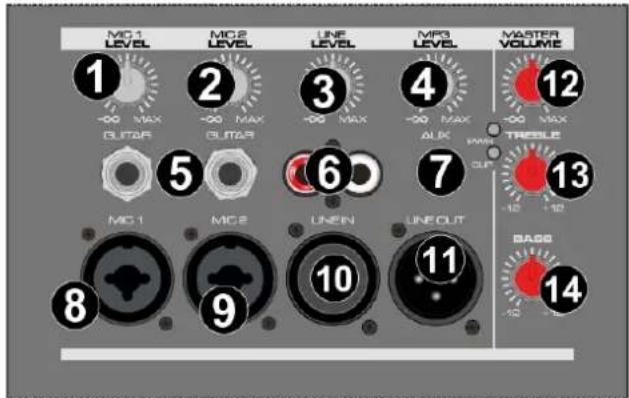

PŘEDNÍ PANEL

1. UROVEN HLASITOSTI MIKROFONU 1

Ovládá hlasitost mikrofonního vstupu

1. ÚROVEN HLASITOSTI MIKROFONU 2

Ovládá hlasitost mikrofonního vstupu

1. ÚROVEŇ HLASITOSTI LINKY

Ovládá hlasitost linkového vstupu

1. ÚROVEN HLASITOSTI MP3

Ovládá hlasitost vstupu MP3

1. GUITAR

Dva vstupy jack 6,3 mm pro připojení kytary

1. RCA LINE IN

Konektory RCA pro vstup linkového signálu

1. AUX IN

Pomocný 3,5mm vstupní konektor

1. MIC 1 IN

Do tohoto konektoru lze připojit bud' symetrický 6,3mm jack, nebo symetrický kabelový mikrofon XLR.

1. MIC 2 IN

Do tohoto konektoru lze připojit symetrický mikrofon Jack 6,3 mm nebo symetrický kabelový mikrofon XLR.

1. XLR LINE IN

Konektor XLR pro vstup linkového signálu

1. XLR LINE OUT

Konektor XLR pro výstup linkového signálu

1. MASTER VOLUME

Tímto knoflíkem se ovládá hlavní hlasitost

1. OVLÁDACÍ PRVEK TREBLE

Slouží k nastavení vysokých frekvencí příslušného kanálu

1. OVLADAČ BASŮ

Upravuje nízké frekvence příslušného kanálu

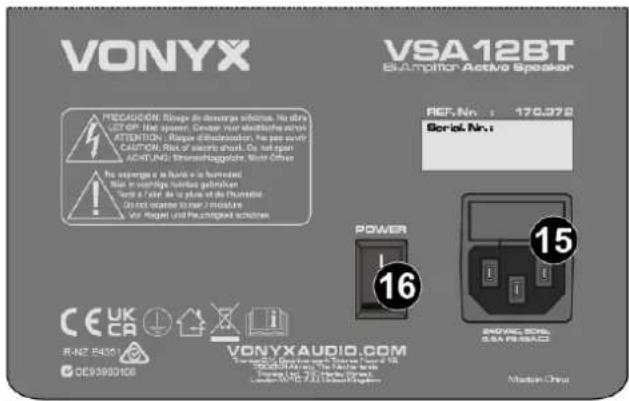

1. VSTUP STRÍDAVÉHO PROUDU A DRŽÁK POJISTKY

Zásuvka pro připojení dodaného napájecího kabelu. Pokyny k výměně pojistky naleznete v části „VÝMĚNA POJISTKY“.

1. NAPÁJECÍ PŘEPÍNAČ

Slouží k zapnutí nebo vypnutí zařízení

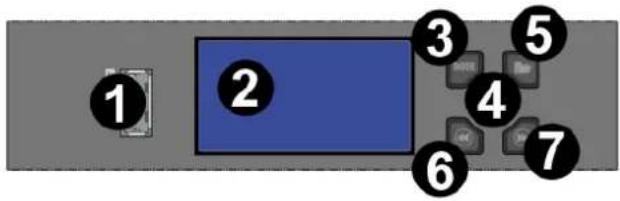

Připojením zařízení k tomuto slotu můžete přehrávat mediální soubory ze zařízení USB.

1. 2DISPLAY

Na displeji se zobrazuje více forem informací, například aktuální MODE, uplynulý čas atd.

1. TLAČÍTKO REŽIMU

Stisknutím přepínáte mezi režimy přehrávání USB, MP3 a BT.

1. TLAČÍTKO PŘEHRÁVÁNÍ/PAUZY

Stisknutím tohoto tlačítka spustíte nebo pozastavíte přehrávání

1. TLAČÍTKO FOLDER

Stisknutím tohoto tlačítka vstoupíte do volby FOLDER

1. TLAČÍTKO PŘEDCHOZÍ

Stisknutím tohoto tlačítka přejdete na předchozí stopu. Stisknutím a podržením tohoto tlačítka můžete v rámci stop skenovat zpět

1. TLAČÍTKO DALŠÍ

Stisknutím tohoto tlačítka přejdete na další stopu.

Stisknutím a podržením tlačítka můžete v rámci stop skenovat dopředu.


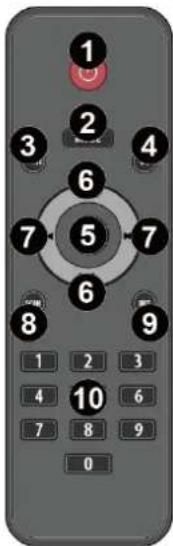

DALKOVÉ OVLADANÍ

1. Power
   Zapnuto/vypnuto
2. Mode
   Stisknutím přepínáte mezi režimy: USB/ MP3/ BT
3. Ztlumit
   Stisknutím ztlumíte nebo zrušíte ztlumení
4. EQ
   Stisknutím změníte prednastavené nastavení ekvalizéru
5. Pozastavení/ přehrávání
   Stisknutím pozastavíte/přehrajete MP3
6. Vol +/vol -
   Stisknutím zvýšíte/snížíte hlasitost
7. Předchozí/následující
   Stisknutím prejdete na predchozí nebo následující skladbu
8. Skenování
   žádná funkce
9. Opakutje
   Stisknutím tlačítka opakujete skladbu
10. Číselná podložka
    Čísla (0-9) pro výběr čísel pro skladby

PŘIPOJENÍ K BT

1. Aktivujte funkci BT na zařízení (mobilní telefon, tablet atd.), ze kterého chcete přehrávat hudbu. Viz návod k obsluze daného zařízení.
2. Stiskněte tlačítko „BT“ a aktivujte funkci BT.
3. Na zařízení BT vyberte položku „VONYX“ a navažte spojení BT.

Pokud je vyžadováno heslo, můžete zadat „0000“.

Pozor: Vzdálenost BT je přibližně 10 metrů bez jakýchkoli překážek.

VÝMĚNA POJISTKY

Pokud je pojistka vadná, vyměňte ji za pojistku stejného typu a hodnoty. Před výměnou pojistky odpojte síťový kabel.

Postup: Vypněte pojistku:

Krok 1: Pomoci šroubováku otevřete držák pojistky na zadním panelu.

Krok 2: Vyjměte starou pojistku z držáku pojistky.

Krok 3: Nainstalujte novou pojistku do držáku pojistky.

Krok 4: Vratte držák pojistky do krytu.
