Typ produktu	Vysokotlaký čistič studené vody
Značka	Kärcher
Model	HD 7144 MX Plus
Kategorie	Profesionální vysokotlaký čistič
Max. provozní tlak	200 bar
Max. průtok vody	900 l/h
Příkon	4,2 kW
Elektrické napájení	230 V / 50 Hz
Elektrická ochrana	Proudový chránič max. 30 mA
Hmotnost	28,5 kg
Rozměry (D × Š × V)	560 × 480 × 870 mm
Délka vysokotlaké hadice	15 m
Funkce automatického vypnutí	Ano
Systém sání čisticího prostředku	Vestavěný
Hladina hluku (LpA)	< 80 dB(A)
Vibrace ruka-paže	> 2,5 m/s²
Max. teplota vody	60 °C (studená voda)
Přípojka vody	Vodotěsný šroubový spoj
Třída ochrany	I
Pravidelná údržba	Vyčistěte vodní filtr, zkontrolujte hadici a spoje
Náhradní díly a opravitelnost	Používejte výhradně originální příslušenství a díly Kärcher, opravu provádějte v autorizovaném servisu

Často kladené otázky - HD 7144 MX Plus Kärcher

Jaký je maximální tlak přístroje Kärcher HD 7144 MX Plus?

Maximální provozní tlak je 200 bar (jmenovitý tlak).

Mohu s tímto čističem použít čisticí prostředek?

Ano, přístroj je vybaven systémem sání čisticího prostředku. Používejte pouze čisticí prostředky doporučené společností Kärcher a dodržujte bezpečnostní pokyny.

Jaký typ elektrické ochrany je nutný?

Přístroj musí být zapojen do řádně uzemněné zásuvky chráněné proudovým chráničem max. 30 mA.

Mohu tímto čističem čistit pneumatiky automobilu?

Ano, ale udržujte vzdálenost alespoň 30 cm mezi tryskou a pneumatikou, abyste předešli poškození pneumatiky nebo ventilku.

Co dělat, pokud je vysokotlaká hadice poškozena?

Neuvedejte přístroj do provozu. Okamžitě vyměňte hadici za originální hadici Kärcher (odkaz v návodu).

Jak udržovat přístroj?

Před jakoukoliv údržbou vypněte napájení a odtlakujte systém. Pravidelně čistěte vodní filtr a kontrolujte stav hadic a spojů.

Může tento model fungovat s teplou vodou?

Ne, HD 7144 MX Plus je vysokotlaký čistič studené vody. Teplota přiváděné vody nesmí překročit 60 °C.

Jaké ochranné pomůcky mám nosit?

Noste ochranné rukavice, bezpečnostní brýle, nepromokavé oblečení a pokud hladina hluku přesahuje 80 dB(A), ochranu sluchu.

Mohu použít prodlužovací kabel?

Ano, ale pouze prodlužovací kabel schválený pro venkovní použití s dostatečným průřezem kabelu. Zásuvka a spojení musí být vodotěsné a umístěné nejméně 60 mm nad zemí.

Kde najdu náhradní díly?

Používejte výhradně originální příslušenství a náhradní díly Kärcher. Opravy musí provádět autorizovaný servis.

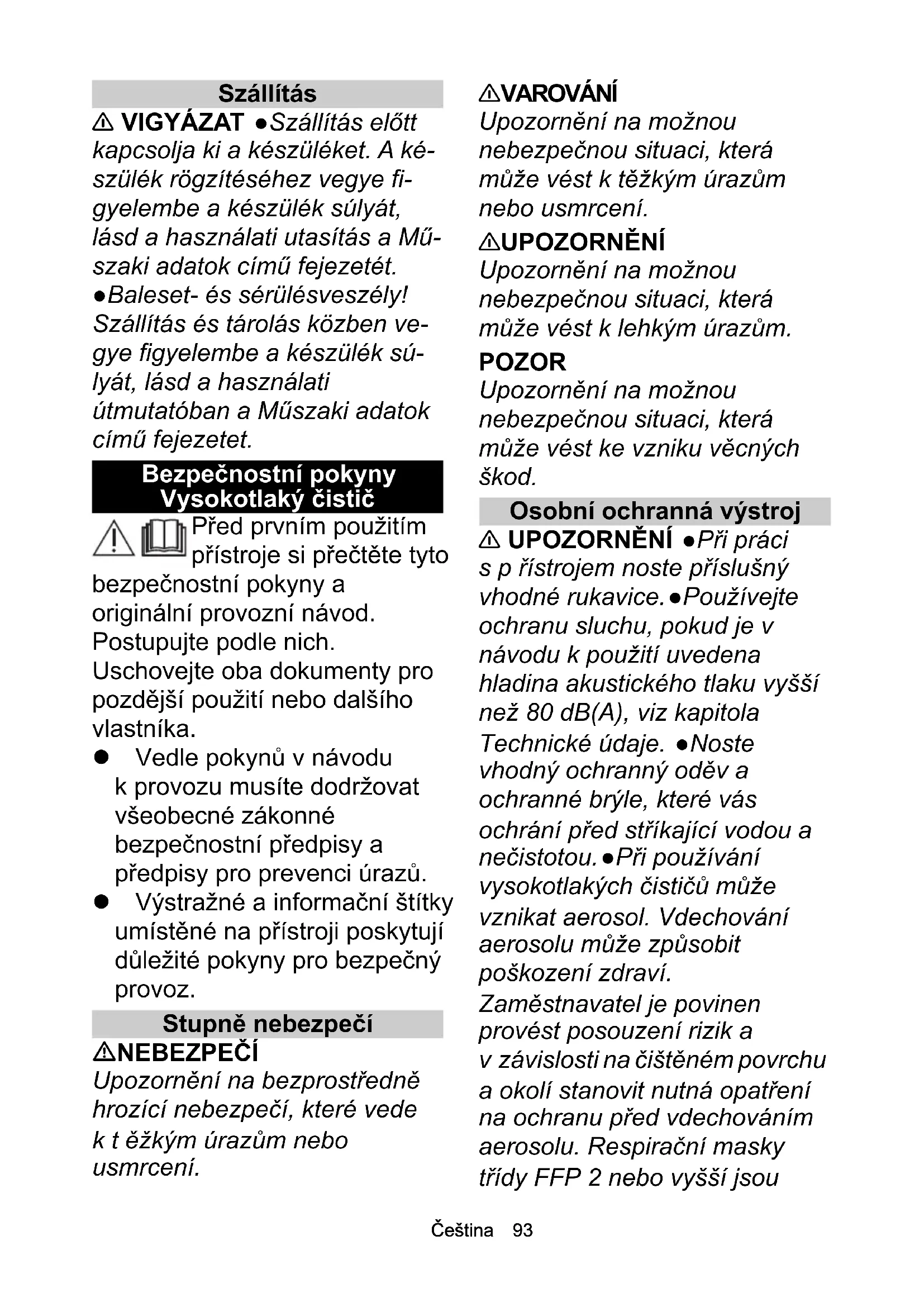

NÁVOD K OBSLUZE HD 7144 MX Plus Kärcher

Bezpečnostní poukyny Vysokotláký Čistic

Pred prvnim použitim
prístroje si prečtěte tyto
bezpečnostníPokyny a
originální provozní námod.
Postupujte podle rich.
Uschovejte oba dokumenty pro
pozdějsi použiti nebo dalsího
vlastníka.

Vedle pounu navodu k provozu musite dodrzovat vseobecné zakonne bezpecnostni predpisy a predpisy pro prevenci urazu.
Vystrażné a informačné štitky umistěné na prístroji poskytuji duležité pokyny pro bezpečné provoz.

Stupné nebezpečí

ANEBEZPECI

Upozornéni na bezprostředné hrozíci nebezpeci, které vede k tězkým urazüm nebo usmrceni.

△VAROVÁNÍ

Upozorněni na možnou nebezpečnou situaci, která může věst k tězkým urazúm nebo usmrceni.

△UPOZORNÉNÍ

Upozorněni na možnou nebezpečnou situaci, která může věst k lehkým urazùm.

POZOR

Upozornéni na možnou nebezpečnou situaci, která mûze věst ke vzniku věcnych skod.

Osobni ochranna vystroj
UPOZORNENI •Při práci
s p rístrojem noste príslušné
vhodné rukavice. •Používejte
ochranu sluchu, pokud je v
námodu k použití uvedena
hladina akustického tlaku vys
než 80 dB(A), viz kapitola
Technické udaje. •Noste
vhodné ochranný odev a
ochranné bryle, které vás
ochráni prěd střikají cí vodou a
nečistotou. •Při používání
vysokotlákych Čističú můze
vznikat aerosol. Vdechování
aerosolu může zpùsobit
poškození zdraví.

Zaměstnavatel je povinen
prověst posouzení rizik a
v závislosti načistěnémpovrchu
a okolí stanovit nutná opatréní
na ochranu prěd vdechováminaerosolu. Respiracné masky
tridy FFP 2 nebo vyší jsou

vhodné pro ochranu préd aerosoly na bázi vody.

Vseobecnbezpecnostnipokyny

NEBEZPECI •Nebezpeci uduseni. Obalové folie udržujte mimo dosah detí,
VAROVÁNÍ •Přistroj
skladujte výhradné v souladu s
určením. Berte v uvahu mistrí
okolnosti a pri práci s prístrojem
dbeje na třeti osoby, zejměna
děti. •Přistroj není určen k
tomu, aby jej používaly osoby s
omezenými tělesnými,
smyslovými ā duševními
schopnostmi nebo s
nedostatkem zkušenosti a/nebo
vedomosti. •Přistroj smí
používat pouze osoby, které
jsou v zacházení s ním
zaškoleny nebo prokázaly svou
schopnost prístroj obsluhovat a
jsou jeho používaním vý Slovně
povereŋy. •Dohlížejte na děti a
zajistěte, aby si s prístrojem
nehrály. •Přistroj nesmí
používat děti a mladiství.

△UPOZORNÉNÍ

• Bezpečnostní zařizení slouží pro vasi ochranu. Bezpečnostní zařizení nikdy nepozměnujte ani nepřemost'ujte.

Nebezpeci urazu elektrickym proudem

NEBEZPECI •Pripojujte
priestroje tridy kryti I pouze
k rádné uzemněnym zdrojúm el.
proudu. Napěti uvedené na

typovém štitku se musi shodovat s napětím zdroje el. proudu. •Dodržte minimálné jišění zásuvky, viz kapitola Technické udaje v námodu k použiti. •Přistroj provozujte pouze s proudovým chraničem (maximálné 30 mA). •Nikdy se nedotýkejte sítové zástrčky a zásuvky mokráma rukama.

Sitová zastrčka a spojka prodlužovacího kabelu musí byt vodotěsné a nesmí ležet ve vode. Spojka nesmí ležet na podlaze. Používejte kabelové bubny, které zarucují umistěné zásuvek nejménye 60 mm nad podlahou. Vsechny dily v pracovní oblasti, které jsou pod proudem, musí byt chráněny proti tryskající vode.

VAROVÁNÍ •Připojujte
prístroj pouze k elektrické
připojce, kterou instaloval
kvalifikovany elektrikář

v souladusnormouIEC60364- 1. Zkontrolujte pred kazdym spuštenim provozu sitový kabel se sitovou zástrčkou, zda nejsou poskozené.Pristroi s pripojovacim sitovym kabelem neuvädejte do provozu.

Poskozeny sitovy kabel nechte neprodlené vymenit
v autorizovaném servisu / kvalifikovaným elektrárěm.
Nepoškodte sitová prípojku a prodlužovaci kabel prejetím, prímačknutím, škubnutím a

podobně. Chraťe sítový kabel
před horkem, olejem a ostrými
hranami. •Používejte pouze
sítový kabel predepsány
vyrobcem, to platí rovněž pro
vymenu sítového kabelu. Obj. Č.
a typviz námod k použiti.

• Nevhodné elektrické prodlužovaci kabely mohou byt nebezpečné. Ve venkovnim prostředi používejte pouze schvalené elektrické prodlužovaci kabely s príslušným označením a dostatečným průrezem. • Spojky na kabelech sítove prípojky nebo prodlužovaciho kabelu nahrazujte pouze spojkami se shodnou mirou vodotěsnosti a stejnou Mechanickou pevnosti. △ UPOZORNÉNÍ • Pri delśich provozních prěstávkach a po použiti prístroj vypínejte hlavním vypínačem a odpojujte sítovou zástrčku.

POZOR Spinani vyvoláva
krátkodobéPoklesny napěti. Za
nepříznivych podminek v siti
může byt nepříznivě ovlivnéno
fungoványí jiných prístroju. Pri
nižsí impedanci sítě než
0,15 ohmů se nepředpokládaji
žádné poruchy.

Vodovodni prípojka

VAROVÁNÍ •Přístroi
nésmíté uvádět do provozu,
pokud je vysokotláká hadice
poškozená. Poškozenou

vysokotlakou hadici neprodlené vyměnte. Smí se používat pouze hadice a spojky doporučene vyrobcem. Obj. Č. viz námod k použití. Šroubení všech pripojavacích hadic musi byt těsná.

POZOR •Dodržujte predpisy stanovené mistrí vodárnou.

Provoz

NEBEZPECI •Při použití
prístroje v nebezpečných
mistech (napr. Čerpací stanice)
dodržujte príslušné
bezpečnostní predpísy. •Provoz
v oblastech s nebezpečím
vybuchu je zakázán. •Nikdy
nevysávejte Rozpoustědla,
kapaliny s obsahem
rozpoustědel nebo nereděné
kyseliny. Mezi patri např.
benzin, šredidla do barev nebo
topné olej. Rozpréšená mlha je
vysoce vznětlíva, vybušné a
toxicár. •Poskozené
pneumatíky vozidel / ventilky
pneumatík jsou Životu
nebezpečné. Pneumatíky
vozidel / ventilky pneumatík se
mohou vysokotlákým papriskem
poskodit a prasknout. První
známkou tohoto procesu je
zbarvení pneumatík. Pri Čištěné
pneumatík vozidel / ventilků
pneumatík doržujte minimálné
vzdálenost papsku vody 30 cm.

VAROVÁNÍ ·Nepoužívejte
prístroj,Pokud jsou v jeho
dosahu osoby bez príslušného
ochranného oděvu. U krátkých
pracovních nástavcù se múze
ruka dostat do kontaktu
s vysokotlakým paprskem.
Nikdy nepoužívejte trysku s
bodovým paprskem nebo
rotáčné trysku s pracovním
nástavci, které jsou kratsí než
75 cm. Vystrikující vodné
paprsek púsobí na pracovné
nástavec reaktivné silou.
V d Úsledku zalomení
pracovního nástavce púsobí sila
směrem nahoru. Pistole a
pracovné nástavec pevně
uchopte. Pri použiti
zalomenych střikaci zařizení se
mohou reaktivné silya a zkrut
změnit. Nesměrujte
vysokotláký paprsek na sebe,
napr. kvúli Čištěné odevu nebo
obuvi. Nesměrujte vysokotláký
paprsek na osoby, zviřata,
aktivné elektrická zařizení nebo
na prístroj samotné. Neostrikujte Žádné prědměty,
které obsahuji látky poskozující
zdraví (napr. azbest). Préd
každým spuštením provozu
zkontrolujte prístroj a
príslušenství jako napr.
vysokotlakou hadici,
vysokotlakou pistoli a
bezpečnostné zařizení, zda jsou
v rădném stavu a provozně
bezpečné. Poškozený pristroj

nepoužívejte. Poškozené
komponenty neprodleně
vyměnte. ●Používejte pouze
vysokotláké hadice, armatury a
spojky doporučené vyrobcem.

△ UPOZORNÉNÍ · Nikdy
prístroj neponechávejte bez
dozoru, dokud je v provozu.
· Nikdy neotevírejte kapotu,
pokud je motor v chodu. · Pri
provozu nearetujte páku
vysokotláké pistole. · Po
provozu s horkouvodou nechte
hadice vychladnout nebo krátce
spustte prístroj v režimu se
studenouvodou. · Prístroj musi
stát na rovném, pevném
podkladu. · Pred Čištěním se
musí prověst posouzení rizik pro
čištěný povrch kvúli stanovení
bezpečnostních požadavkù a
opatěrní na ochranu zdraví.
Musité učinit príslušné
bezpečnostní opatěrní, která
jsou zapotreblí.

POZOR Nikdy neprovozujte
pri steplotach nizsich nez
0°C. Čištění motoru
provádejte pouze v mycích
boxech s odlucovacem oleje.

Provoz s Čisticími prostředky

UPOZORNÉNÍ • Ukládejte Čistici prostředky na mistech nepřistupných dětem. • Pri použití Čisticích prostředku se ridte bezpečnostím listem výrobce, zejměna pokyny ohledné osobní ochranné

vystroje. •Používejte pouze Čistici prostředky dodané nebo doporučné výrobcem. Použití jin'ych Čisticích prostředku nebo chemikáliú muže narusit bezpečnost pristroje.
Doporučene Čistić prostředky nepoužívejte nereděné. Vyrobky jsou provozné bezpećné, protože neobsahuji kyseliny, louhy ani látky škodlivé proživotné prostředí. Pri kontaktu Čistićích prostředku s očima si je ihned dūkladné vypláchněte vodou a neprodleně vyhledejte lékaré stejně tak jako pri požití Čistićích prostředku.

Přístroje s hodnotou prěnosu vibrací na dlaně a paže > 2,5 m/s² (viz kapitola Technické udaje v námodu k použiti)

△UPOZORNÉNÍ

Delsi doba používání pristroje muže věst ke vzniku oběhovych problému u prednich končetin v dusledku vibraci. Všobecně platnou dobu používání nelze stanovit, protože ji ovlivnéujeVICE faktoru:

• Osobni predisozice ke špatnému oběhu (často studné prsty, mravenčeni v prstech)
  Nízká teplota prostředí. Používejte teplé rukavice na ochranu rukou.

• Pevným stiskem omezovaný krevné oběh.

• Neprerusovany provoz je skodlivejsi nez provoz prerusovany prestavkami. Pri pravidelném, dlouhodobem použivani pristroje a pri opakovanych projevech priznakù, napr. mravenčeni v prstech, studné prsty, vyhledje těkaře.
  UPOZORNENI · U pristroju s našroubovanými rafky: Pred nastavením tlaku v pneumatíkách se ujistěte, ze vsechny šrouby rafku jsou utažene. · Pred nastavením tlaku v pneumatíkách se ujistěte, ze je redukčné tlakový ventil na kompresoru správné nastaven. · Nikdy neprekracujte maximálné prípustné tlak v pneumatíkách. Tlak je třeba odečíst na pneumatice a prípadné na rafku. Pri ruznych hodnotách musité dodržet nizsí hodnotu.
  NEBEZPECI Nebezpeci vybuchupri pouziti nevhodného paliva.Tankujte pouze palivo uvedené v navodu k pouziti.

Přístroje se vzduchovými pneumatikami

Přistroje na horkou vodu a s benzinovým motorem, pristroje se spalovacím motorem

VAROVÁNÍ • Výfukové plyny jsou toxické. Nevdechujte výfukové plyny. Pri provozu zařizení v mistnostech zajistěte dostatečné větrání a odvod výfukovych plynu. Pri tankovány zajistěte, aby se palivo nedostalo na horké povrchy.

UPOZORNÉNÍ ·Nebezpečí popálení. Nenaklánějte se nad otvor pro únik spalin a nesahejte do něj. Pri provozu horák u se nedotýkejte topného kotle.

Nikdy neuzavirejte otvory pro unik spalin. Zajistete, aby se do blizkosti vzduchovych vpusti nedostaly zdne emise yfukovych plynu. Dodržujte bezpečnostni pokyny pro prístroje s benzinovym motorem v námodu k použití.

Péce a udrzba

VAROVÁNÍ •Pred Čištečiním, udržbou a vyménou dílù se musi prístroj vypnout a u prístroj pohánenych ze sítě se musí odpojit sítová zástrčka. •Pred veskériymi pracemi na prístroji a príslušenstvi zbavte vysokotlákystém tlaku.

UPOZORNENI ·Opravy smi provadet pouze autorizovaná servisni strediska nebo odbornici na toto problematiku, kteri jsou obeznámeni se vsemi relevantnimi bezpečnostnímipredpisy.

POZOR Mejte na zreteli nutnost bezpečnostní kontroly pro mobilní podnikatelsky vyuzívané prístroje v souladus místními platnými predpísy.

• Zkraty nebo jinja poskozeni.
  Necistete pristroj proudem
  z hadice nebo vysokotlakym
  vodnim paprskem.

Nepoužívejte aceton,
nereděné kyseliny ani
rozpoustědla, protože narusují
materialy použité na pristroji.

Příslušenstvá a náhradní díly
UPOZORNÉNÍ • Používejte
vyhradné príslušenstvá a
náhradní díly schvalné
vyrobcem. Originalné
príslušenstvá a originálné
náhradní díly zaručují bezpečné
a bezporuchový provoz
přistroje. • Opravy a montáž
náhradních dílů svěřte pouze
autorizovanému zákaznickému
servisu, Jen tak se lze vyhnout
riziku.

Preprava

UPOZORNÉNÍ •Před
prépravou prístroj vypněte.
Upevněte prístroj se zřestem na jeho hmotnost, viz kapitola
Technické udaje v námodu
k použití. •Nebezpečí urazu a zraněnéni. Dbejte pri prépravě a skladováné na hmotnost
prístroje, viz kapitola Technické udaje v námodu k použití.

Vysokotlakový Čistič

Vseobecné bezpečnostné poukyny

NEBEZPECENSTVO Nebezpečenstvo zadusenia. Oba-lovie folie uchovávajte mimo dosahu detí.

△NEBEZPECENSTVO Pri používaní tohto prístroja v nebezpečných oblastiach (napr. Čerpácich staniciach pohonné hmôt) dodržiavajte prislušné bezpečnostné predpisy. Prevázka v oblastiach ohrozeních explóziou je zakázaná. Nikdy nevysávajte Rozpústadlá, tekutiyny s obsahom Rozpústadiel alebo nezriedené kyseliny. Do tejto skupiny patri napr. benzín, riedidlo na farby alebo vykurovací olej. Rozprašovaná hmla je vysoko horlavá, vybusné a Jedovátá. Poškodené pneumatíky vozidla/ventily pneumatík suživotne nebezpečné. Pneumatíky vozidla/ventily pneumatíkmöze vysokotlakový prud poškodit' a možu prasknut'. Prvym przyznakom poškodenia je zmena sfarbenia pneumatíky. Pri Čistení pneumatík vozidiel/ventilov pneumatík dodržiavajte minimálnu vdialenost' prudu 30 cm.

Starostlivost' a udrzba

VYSTRAHAPred cistenim, udrzbou a vymenou dielov je nutné vypnut'priestroj a v pripe de siet'ovo napajanych pristrojov vytiahnut'sietovu zastrcku.

Pred vsetkymi pracami na pri stroji a prisluesentve odpojte yv sokotlakovy systém od tlaku.

Osobna zašitna oprema

OPREZ · Pri radovima na uredaju nosite prikladne rukavice. · Nosite zastitu sluha, ako je u uputama za rad navedena ra-zina zvučnog tlaka visa od 80 dB(A), vidi poglavlje Tehnicki podaci u uputama za rad. · Nosite zastitnu odjeću i zastitné naoçale, kako biste se zastitili od povratnog prskanja vode ili

prljavstine. Tijekom uporabe visokotlačnih Čistica mogu nastati aerosoli. Udisanje aerosola moze uzrokovati oštećenja zdravlja. Poslodavac je dužan provesti procjenu opasnosti, kako bi se ovisno o povrsini koju je potrebno Čistiti i okruženju odredile potrebne mjere zašite od udisanja aerosola. Maske za zašitu disnih organa klase FFP 2 ili više prikladne su za zašitu od vodenastih aerosola.

Opé sigurnosne napomene

OPASNOST · Opasnost od guşenja. Držite ambalažnu foliju dalje od djece.
UPOZORENJE Urejupotrebljavaje samo u skladu s njegovom namjenom. Uzmite u obzir lokalne okolnosti i pri radus ureajem obratite pozornost na druge osobe, osobito na djcuc. Urej nije namijenjen za to da ga koriste osobe sograničenim tjelesnim, osjetnim ili duhovnim sposobnostima ili bez iskustva i/ili s nedostatnim znanjem. Urej smiju koristiti samo osobe koje su upucene u rukovanje ureajem ili su dokazale svoju sposobnost rukova-nja te su izricito zaduzene za korištenje. Djeca trebaju biti pod nadzorom kako bi se osiguralo da se ne igraju s ureajem.
Djeca i mladež ne smiju upravljati uredajem.

OPREZ · Sigurnosni uredaji sluze vašoj zašiti. Nikad ne mi-jenjaje i nemojte zaobilaziti sigurnosne uredaje.

Opasnost od strujnog udara OPASNOST •Prikljucite uredaje klase zašite I na propisno uzemljene izvore struje. •Navedeni napon na natpisnoj pločici mora odgovarati naponu izvora struje. •Obratite pozornost na minimalno osiguranje uticnice, vidi poglavlje Tehnički podaci u uputama za rad. •Uredajem upravljaje samo preko zašitne nadstrujne sklopke (maksimalno 30 mA). •Nikada ne dirajte strujne utikače i uticnice vlžnim rukama. •Strujni utikač i spojnica produžnog voda moraju biti vodonepropusni i ne smiju ležati u vodi. Spojnica ne smije ležati na podu. Upotrebljavaje kabelske bubnjeve koji osiguravaju, da se uticnice nalaze najmanje 60 mm iznad tla. •Svi dijelovi koji provode struju u području rada moraju biti zašićeni od mlaza vode.

UPOZORENJE •Prikljucite uredaj samo na elektrichi prikljucak koji je izveden od stručnog elektrčara u skladu s IEC 60364-1. •Prije svakog pogona provjerite je li priključni strujni kabel sa strujnim utikačem oštecen. Ure daj ne stavljaje u pigeon ak je priključni strujni kabel oštecen. Ošteceni
