NÁVOD K OBSLUZE EH514AC Vonroc

CS Překlad originálního návodu k obsluze 75

Tento výrobek je vhodný pouze pro dobře izolovanéprostory nebo pro příležitostné použití.

A

B

5 TEMP TIMER 10 6 7 MODE INS 9 8 ON/OFF

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Upozorňuje na nebezpečí úrazu elektrickým proudem.

Zařízení třídy II - Dvojitá izolace - Není nutné použití uzemňovacího vodiče.

Důležité! VAROVÁNÍ: Abyste předešli přehřátí ohřívače vzduchu, nezakrývejte jej.

Nevyhazujte tento výrobek do nevhodného kontejneru.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

OBECNÉ BEZPEČNOSTNÍ VÝSTRAHY

Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a porozuměly souvisejícím rizikům. Děti si s tímto zařízením nesmí hrát.

Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

Děti mladší 3 let se nesmí k zařízení přibližovat, pokud nejsou pod neustálým dohledem. Děti ve věku od 3 do 8 let smí zapínat/vypínat tento spotřebič pouze za předpokladu, že bude umístěn nebo nainstalován v určené normální provozní poloze a že budou děti pod dohledem nebo byly poučeny o bezpečném používání tohoto spotřebiče a chápou související nebezpečí. Děti ve věku od 3 do 8 let nesmí tento spotřebič zapojovat, regulovat ani čistit, ani provádět jeho uživatelskou údržbu.

UPOZORNĚNÍ – Některé části tohoto zařízení mohou být velmi horké a mohou způsobit zranění. Zvláště opatrně si musíte počínat v přítomnosti dětí a zranitelných osob.

DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKA- JÍCÍ SE ELEKTRICKÉHO OHŘÍVAČE

• Děti se nesmí nacházet v blízkosti tohoto zařízení, pokud nejsou pod trvalým dozorem, aby bylo zajištěno, že si s tímto ohřívačem nebudou hrát.
• Děti nesmí zapojovat, umístovat, ovládat, nastavovat a čistit zařízení nebo provádět uživatel-skou údržbu.
• UPOZORNĚNÍ – některé části tohoto zařízení mohou být velmi horké a mohou způsobit poranění. Zvláště opatrně si musíte počínat v přítomnosti dětí a zranitelných osob.
• Tento ohřívač není vhodný pro použití venku ve vlhkém počasí, v koupelnách ani v jiném mokrém nebo vlhkém prostředí.
• Vezměte prosím na vědomí, že se tento ohřívač může velmi zahřát, a proto by měl být umístěn v bezpečné vzdálenosti od hořlavých předmětů, jako jsou záclony, nábytek a podobně.
• Při manipulaci s tímto ohřívačem používejte rukojeť.
• Nepohybujte s tímto ohřívačem, je-li v provozu. Před manipulací s tímto výrobkem počkejte, dokud zcela nevychladne.
• Nezakrývejte tento ohřívač.
• Tento ohřívač nesmí být umístěn přímo pod elektrickou zásuvkou.
• Nepřipojujte tento ohřívač pomocí časového spínače nebo jiného přístroje, který umožňuje automatické zapnutí tohoto zařízení.
• Tento ohřívač nesmí být umístěn/provozován v místnostech, kde se používají nebo skladují hořlavé kapaliny či plyny.
• Pokud se používá prodlužovací kabel, musí být co nejkratší a vždy zcela rozvinutý.

• Do stejné elektrické zásuvky, ve které je připojen tento ohřívač, nesmíte připojovat žádné další spotřebiče.

• Nepoužívejte tento ohřívač v bezprostřední blízkosti vany, sprchy ani bazénu.

• Dojde-li k poškození napájecího kabelu, musí být vyměněn výrobcem, jeho autorizovaným servisem nebo osobou s příslušnou kvalifikací, aby se předešlo možným rizikům.
• Ujistěte se, zda je tento ohřívač umístěn mimo dosah dětí a zvířat, a zajistěte, aby byl vždy pod dozorem.
• Neumístujte tento ohřívač na pohybující se vozidla ani do míst, kde by o něj bylo možné snadno zakopnout. Také jej na těchto místech nepoužívejte.
• Pokud nebudete tento ohřívač delší dobu používat, odpojte jej od elektrické zásuvky. Uchopte zástrčku a vytáhněte ji. Nikdy neodpojujte zástrčku taháním za kabel.
• Udržujte ohřívač v dostatečné vzdálenosti od záclon nebo míst, kde by mohl být přívod vzduchu snadno blokován.
• Napájecí kabel je vodotěsný, pouze pokud není připojen do elektrické zásuvky. Abyste zabránili možnému úrazu elektrickým proudem nebo vzniku svodového proudu, nikdy neovládejte ohřívač mokrýma rukama ani jej nepoužívejte, je-li na napájecím kabelu voda.
• Nelikvidujte elektrické spotřebiče jako netříděný komunální odpad, ale využijte sběrné dvory. Informace o dostupných systémech sběru odpadu vám sdělí místní úřady. Pokud jsou elektrické spotřebiče likvidovány na skládkách, mohou nebezpečné látky proniknout do podzemních vod a dostat se do potravinového řetězce, což může vést k poškození vašeho zdraví a zhoršení kvality života.
• Toto zařízení nesmí používat osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi (včetně děti), nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nebyly poučeny o správném používání zařízení osobou odpovědnou za jejich bezpečnost.

Varování! Nepoužívejte tento ohřívač v malých místnostech obsazených osobami, které nejsou schopny místnost samy opustit, není-li zajištěn neustálý dozor nad těmito osobami.

Varování! Z důvodu snížení rizika způsobení požáru udržujte textilie, závěsy nebo jakékoli jiné hořlavé materiály v minimální vzdálenosti 1 m od výstupu vzduchu.

Elektrická bezpečnost

Používáte-li elektrická zařízení, vždy dodržujte platné bezpečnostní předpisy, aby bylo omezeno riziko vzniku požáru, úrazu elektrickým proudem nebo zranění osob. Přečtěte si následující bezpečnostní pokyny i přiložené bezpečnostní pokyny.

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

2. INFORMACE O ZAŘÍZENÍ

Určené použití

Tento elektrický ohřívač je určen pro nekomerční použití uvnitř budov a v domácnostech a k dočasnému vytápění obytných místností. Nepoužívejte tento výrobek k žádnému jinému účelu. Tento ohřívač může být v uzavřených místnostech používán jako volně stojící zařízení k vytápění místností. Tento ohřívač může být používán pouze ve zcela smontovaném stavu a musí stát ve svislé poloze na stabilním povrchu. Obsahuje termostat a tepelnou pojistku s automatickým resetováním pro ovládání topného tělesa, a tím i teploty.

TECHNICKÉ ÚDAJE

Model č. EH514AC, EH514AC_WHITE
Napájecí napětí 220–240 V~ / 50 Hz
Jmenovitý výkon 1 200 W
Nastavení Ventilátor / 600 W / 1 200 W
Časový spínač 1–9 hodin
Rozsah teplot 15–35 °C
Výhřevná kapacita 12 m2
Třída ochrany Třída II
Délka napájecího kabelu	1,6 m
Hmotnost 1,1 kg

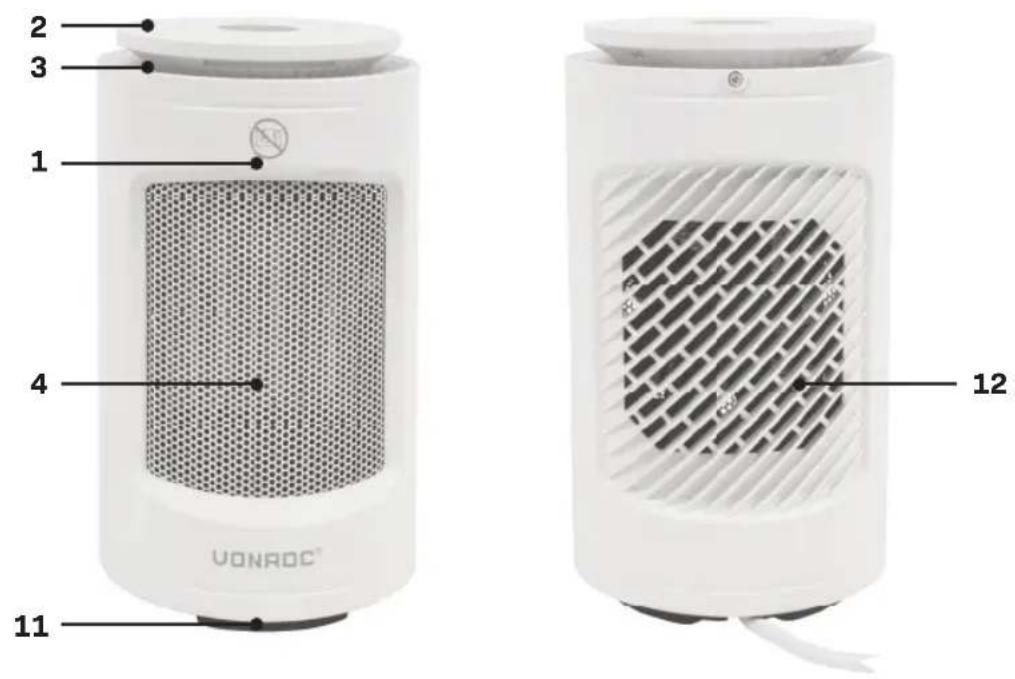

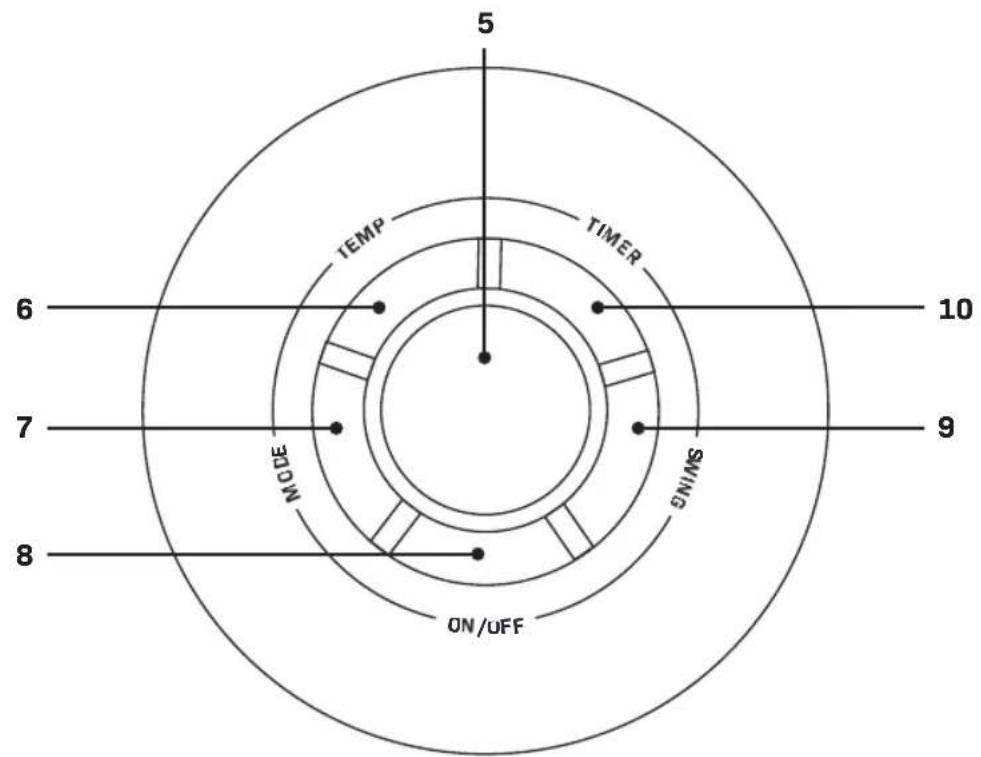

POPIS

Čísla v následujícím textu odkazují na obrázky na straně 2.

1. Ohřívač
   2.0vládacípanel
   3.LEDindikátor
2. Mřížka výstupu vzduchu
3. Teplotní LCD displej
   6.Tlačítkoteploty
   7.Tlačítkorežimu
   8.Tlačítkozapnuto/vypnuto
   9.Tlačítkooscilace
4. Tlačítko časového spínače
5. Spínač ochrany pro případ převrácení
   12.Vstupvzduchu

3.POUŽITÍ

Před použitím zkontrolujte, zda není zařízení poškozeno a používejte pouze zařízení v dobrém stavu.

Při prvním použití elektrického ohřívače vzduchu můžete zaznamenat vznik slabého kouře. Tento jev je zcela normální a po krátké době zmizí. Topné těleso je vyrobeno z nerezové oceli a při výrobě bylo ošetřeno ochranným olejem. Při zahřátí zbytků oleje může dojít ke vzniku kouře.

Umístění elektrického ohřívače vzduchu

• Postavte ohřívač vzduchu do svislé polohy na pevný a rovný povrch.
• Mezi přední částí krytu a stěnami zachovejte minimální vzdálenost 1 m a od všech ostatních částí krytu zajistěte minimální vzdálenost 30 cm. Chraňte ohřívač vzduchu před vlhkem.

Varování! Dbejte na to, abyste ohřívač vzduchu postavili na bezpečné místo, kde o něj nebo o kabel nebude možné snadno zakopnout. Rovněž umístěte ohřívač vzduchu na místo, ze kterého nebude moci spadnout.

Zapnutí elektrického ohřívače (obr. A, B)

• Zapojte napájecí kabel do elektrické zásuvky.
• Stiskněte spínač zapnuto/vypnuto (8).
• Indikátor (3) se rozsvítí modře a zapne se pouze ventilátor.
• Stiskněte tlačítko režimu (7), aby došlo k změně

na topení nebo chlazení.

• Režim malého ohřevu – 600 W: Indikátor (3) bude svítit žlutě.
• Režim velkého ohřevu – 1 200 W: Indikátor (3) bude svítit červeně.
• Ventilátor: Indikátor (3) bude svítit modře.

Nastavení teploty (obr. B)

• Jako výchozí je na displeji (5) zobrazena teplota okolí.
• Jako výchozí je zobrazena teplota 25 °C. Teplota může být nastavena v rozsahu od 15 °C do 35 °C.
• Pomocí tlačítka teploty (6) nastavte požadovanou teplotu.
• Cílová teplota bude blikat 5 sekund po posledním stisknutí tlačítka a potom bude na displeji zobrazena teplota okolí.

Stálá teplota v místnosti

Ohřívač vzduchu se bude automaticky zapínat a vypínat, a bude udržovat stálou teplotu v místnosti. Jakmile teplota okolí v místnosti dosáhne požadované cílové teploty, topné těleso přejde do pohotovostního režimu. Jakmile teplota okolí začne klesat, topné těleso se znovu zapne.

Tlačítko časového spínače (10)

Tento časový spínač může být nastaven v rozsahu od 1 hodiny až po 9 hodin. Stiskněte tlačítko časového spínače (10), aby došlo k jeho nastavení v intervalech po 1 hodině. Nastavení teplota bude blikat 5 sekund po posledním stisknutí tlačítka a potom bude na displeji zobrazena teplota okolí. Bez časového spínače neexistuje žádné omezení.

Tlačítko oscilace (9)

Po stisknutí tohoto tlačítka bude aktivováno otáčení tohoto ohřívače. Po opětovném stisknutí bude otáčení vypnuto.

Spínač ochrany pro případ převrácení (11)

Tento ohřívač je vybaven mechanickou ochranou pro případ převrácení. Tato ochrana zajišťuje, aby u ohřívače, který není umístěn ve svislé poloze na pevném a rovném povrchu a dojde k jeho převrhnutí, tento systém ohřívač automaticky vypnul. Dojde-li k takové situaci, postavte tento ohřívač na pevný a rovný povrch a opět jej zapněte.

Automatická ochrana proti přehřátí

Tento ohřívač vzduchu je vybaven bezpečnostním vnitřním termostatem zabraňujícím přehřátí a ochranným obvodem proti přehřátí. Pokud je dosaženo potenciální teploty přehřátí, systém automaticky vypne ohřívač vzduchu.

Dojde-li k takové situaci, ohřívač může pokračovat v chodu až po provedení jeho resetování. Resetování ohřívače: Před opětovným zapnutím ohřívače odpojte zástrčku jeho napájecího kabelu od zásuvky a počkejte alespoň 30 minut, než dojde k jeho vychladnutí.

Vypnutí elektrického ohřívače (obr. A, B)

Před vypnutím nechejte toto zařízení vychladnout pomocí funkce ventilátoru.

• Stiskněte tlačítko zapnuto/vypnuto (8).
• Indikátor bude blikat modře a ventilátor bude ohřívač ochlazovat několik minut. Na LED displeji (5) bude zobrazeno „OF“.
• Odpojte zástrčku napájecího kabelu od elektrické zásuvky.

Uložení elektrického ohřívače

• Pred uložením tohoto elektrického ohřívače jej vždy nechejte zcela vychladnout.
• Nikdy neomotávejte napájecí kabel kolem elektrického ohřívače.

Varování! Nikdy neukládejte toto zařízení ve vlhkém nebo prašném prostředí.

4.ÚDRŽBA

Před čištěním a prováděním údržby toto zařízení vždy vypněte a odpojte zástrčku napájecího kabelu od síťové zásuvky.

Čištění

Před čištěním nechejte toto zařízení zcela vychladnout.

• Čistěte tento ohřívač (lehce navlhčeným) hadříkem, kartáčem nebo vysavačem.
• Za účelem ochrany krytu zabraňte postříkání ohřívače vzduchu vodou a nikdy k jeho čištění nepoužívejte rozpouštědla, jako jdou benzín, izoamyl acetát, toluen atd.
• Pravidelně čistěte vstup a výstup vzduchu (12) vysavačem.

- Při ukládání tohoto elektrického ohřívače jej nejdříve nechejte zcela vychladnout a udržujte jej v suchu.

Odstraňování problémů

V případě, kdy tento elektrický ohřívač nebude pracovat správně, uvádíme některé možné příčiny těchto závad a postupy pro jejich odstranění.

Problém Možná	příčina Postup	pro odstranění
Ohřívač vzduchu nepracuje, i když je připojen k elektrické zásuvce a vypínač i termostat jsou zapnuty.	Zástrčka je uvolněná nebo připojení není provedeno správně	Vytáhněte zástrčku a zkontrolujte připojení zástrčky a elektrické zásuvky. Potom ji znovu připojte.
	V zásuvce není napětí	Zasuňte zástrčku do správné zásuvky
Topné těleso je rozžhaveno	Vstupní napětí je příliš vysoké nebo příliš nízké	Použijte zdroj napájení podle označení na štítku
	Mřížka přívodu vzduchu je blokována	Umístěte ohřívač vzduchu v dostatečné vzdálenosti od předmětů, jako jsou záclony, plastové sáčky, papír a další předměty, které mohou zakrýt přívod vzduchu nebo se na něj snadno přichytit
Zařízení se nezahřálo, funguje pouze ventilátor	Na zařízení nebylo provedeno nastavení topení.	Nastavte přepínač do polohy ohřev
	Aktivoval se termostat	Otáčejte termostatem a poslou-chejte, zda uslyšíte zvuk jeho aktivace/deaktivace. Pokud nedochází k žádnému cvaknutí a termostat není poškozen, ohřívač vzduchu se automaticky zapne, jakmile se ochladí
	Aktivovala se tepelná pojistka s automatickým resetováním	Vypněte ohřívač vzduchu a zkontrolujte případné zablokování přívodu nebo výstupu vzduchu. Odpojte zástrčku a před opětov-ným zapnutím ohřívače vzduchu počkejte nejméně 10 minut, než bude ochranný systém resetován.
Je slyšet ab-normální hluk	Zařízení nestojí rovně	Postavte ohřívač vzduchu na rovný povrch

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebování;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly. Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.

Identifikátory modelu: EH514AC / EH514AC_WHITE
Položka Symbol Hodnota Jednotka Položka					Jednot-ka
Tepelný výkon				Typ tepelného příkonu, pouze pro elektrické lokální ohřívače (zvolte jeden)
Jmenovitý topný výkon	Pnom 1,2 kW			ruční regulace ohřevu, s integrovaným termostatem	Ne
Minimální topný výkon (přibližný)	Pmin 0,6 kW			ruční regulace ohřevu se zpětnou vazbou na pokojovou a/nebo venkovní teplotu	Ne
Maximální nepřetržitý topný výkon	Pmax,c 1,2 kW			elektronická regulace ohřevu se zpětnou vazbou na pokojovou a/nebo venkovní teplotu	Ne
Spotřeba elektrické energie				topný výkon s podporou ventilátoru Ne
Při jmenovitém topném výkonu	elmax 0,000 kW			Typ regulace tepelného výkonu / pokojové teploty (zvolte jeden)
Při minimálním topném výkonu	elmin 0,000 kW			jednostupňová regulace topného výkonu a žádná regulace pokojové teploty	Ne
V pohotovostním režimu	eISB *0.000 kW			Dvou nebo vícestupňové ovládání, bez regulace pokojové teploty	Ne
				s mechanickým termostatem pro regulaci pokojové teploty	Ne
				s elektronickou regulací pokojové teploty	Ano
				elektronická regulace pokojové teploty plus denní časový spínač	Ne
				elektronická regulace pokojové teploty plus týdenní časový spínač	Ne
				Další možnosti regulace (lze volit více možnosti)
				regulace pokojové teploty, s detekcí přítomnosti osob	Ne
				regulace pokojové teploty, s detekcí otevřených oken	Ne
				s volbou dálkového ovládání	Ne
				s adaptivním ovládáním spuštění	Ne
				s omezením pracovní doby	Ano
				s černým čidlem	Ne
Kontakty	VONROC • Lingenstraat 6 • 8028 PM • Zwolle • Nizozemí
*Pohotovostní výkon je měřen jako 0,496 W.
