NÁVOD K OBSLUZE O1D102 IFM

CE

Návod k obsluze

Optický senzor pro měření vzdálenosti

O1D102

Obsah

1 Poznámka na úvod....4

1.1 Použité symboly ....4
1.2 Použitá varovná upozornění 4

2 Bezpečnostní pokyny....4

3 Použití z hlediska určení......6

3.1 Aplikace 6

4 Funkce....6

4.1 Hysterezní výstupní funkce 6
4.2 Okénková výstupní funkce 6
4.3 Funkce analogového výstupu....6
4.4 Vypnutí laseru 6

5 Montáž....7

5.1 Podmínky zabudování ....7
5.2 Montážní příslušenství....7

6 Elektrické připojení 8

6.1 Ovládání pomocí IO-Link master....9

7 Ovládací a signalizační prvky 10
8 Menu....11

8.1 Přehled menu 11
8.2 Vysvětlení menu 12

9 Druhy provozu 14

9.1 Provozní (Run) mód 14
9.2 Mód zobrazení....14
9.3 Odrazivost předmětu 14
9.4 Programovací mód 14

10 Nastavení parametrů 15

10.1 Všeobecné nastavení parametrů....15

10.1.1 ▶ Nastavení hodnoty parametru 15
10.1.2 Změna 1. úrovně menu na úroveň 2: ...... 16
10.1.3 Elektronický zámek....16

10.2 Konfigurace základního nastavení 17

10.2.1 Volba zobrazení jednotky 17

10.2.2 Nastavení zobrazení....17

10.2.3 Konfigurace OUT1....17

10.2.4 Hysterezní funkce....18

10.2.5 Nastavení spínacího bodu pro hysterezní funkci OUT1 ...... 19

10.2.6 Okénková funkce....19

10.2.7 Nastavení spínacích bodů pro okénkovou funkci OUT1 ......20

10.2.8 Konfigurace OUT1....21

10.2.9 Nastavení spínacího bodu pro hysterezní funkci OUT2....21

10.2.10 Nastavení spínacích bodů pro okénkovou funkci OUT2 ......21

10.2.11 Škálování měřícího rozsahu (analogový výstup)......21

10.3 Mód Teach....23

10.3.1 Nastavení měřící frekvence....23

10.3.2 Nastavení opakovatelnosti měření ......23

10.3.3 Tabulka opakovatelnosti a přesnosti měření .....24

10.4 Rozšířené funkce....24

10.4.1 Nastavení časové prodlevy pro spínací výstupy .....24

10.4.2 Nastavení tlumení měřícího signálu 24

10.4.3 Resetování (vynulování) všech parametrů na nastavení z výroby ...25

10.4.4 Zobrazení čísla softwarové verze....25

11 IO-Link 25

11.1 Všeobecné informace 25

11.2 Informace specifické pro přístroj....25

11.3 Nástroje k nastavení parametrů....26

11.4 Rozšířené funkce....26

11.4.1 Vyučovací funkce....26

11.4.2 Odrazivost predmětu 26

12 Uvedení do provozu / provoz....26

12.1 Chybová zobrazení....27

13 Údržba, opravy a likvidace....28

14 Rozměrový náčrtek....28

15 Nastavení z výroby 29

1 Poznámka na úvod

1.1 Použité symboly

▶ Návod k postupu

Výsledek

[...] Označení ovládacích prvků, tlačítek nebo ukazatelů

→ Odkaz (na stránku, bod)

Důležité upozornění \Při nedbání pokynů jsou možné chybné funkce nebo poruchy.

Informace\Dodatečná poznámka

1.2 Použitá varovná upozornění

VAROVÁNÍ

Nebezpečí vážného poranění osob.

Možnými následky jsou smrtelná nebo těžká, nevratná zranění.

2 Bezpečnostní pokyny

• Před uvedením přístroje do provozu si přečtěte tento dokument. Přesvědčete se, zda je výrobek bez omezení vhodný pro Vaši aplikaci.
• Nesprávné použití přístroje nebo použití neodpovídající jeho určení mohou vést k poruchám jeho funkce nebo k nežádoucím následkům ve vaší aplikaci. Proto může montáž, elektrické připojení, uvedení do provozu, obsluhu a údržbu přístroje provádět pouze autorizovaný odborný personál, vyškolený provozovatelem zařízení.
  • V případě poruchy přístroje kontaktujte výrobce. Zásahy a/nebo změny prováděné na přístroji vedou k vyloučení jakýchkoliv záruk a ručení.

Viditelné laserové světlo; Laserová ochranná třída 2.

Použití jiných obslužných zařízení nebo nastavení může vést k nebezpečnému způsobu vyzařování. Je možné poškození sítnice.

▶ Nenahlížejte do laserového paprsku!
▶ Přiložené nálepky (varovné pokyny laseru) umístěte v bezprostřední blízkosti přístroje.
▶ Respektujte upozorňovací a varovné pokyny na výrobním štítku.
▶ Použijte přiložený štítek pro napájecí kabel.
▶ EN/IEC 60825-1 : 2007 a EN/IEC 60825-1 : 2014
Vyhovuje regulaci 21 CFR 1040.10 s výjimkou shody s normou IEC 60825-1 Ed. 3, jak je popsáno v Laser Notice No. 56 ze dne 8. května 2019.

Štítek pro napájecí kabel

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45127 ESSEN

Výrobní štítek

AVOID EXPOSURE

LASER LIGHT EMITTED

FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO

BEAM

NE PAS REGARDER LE

FAISCEAU

POWER / PUISSANCE

max. ≤ 4,0 mW

λ = 650 nm

PULSE/IMPULSION

≤ 1,3 ns

CLASS 2 LASER PRODUCT

APPAREIL LASER DE

CLASS 2

21 CFR PART 1040

IEC 60825-1:2014

3 Použití z hlediska určení

Přístroj použijte jako optický senzor pro měření vzdálenosti.

3.1 Aplikace

• Optický senzor pro měření vzdálenosti měří vzdálenosti od 0,2 do 3,5 m.
  • Je opatřen potlačením pozadí >3,5...4 m.
• Měřená hodnota je zobrazena na 10ti segmentovém displeji.
• Mohou být vytvářeny 2 výstupní signály odpovídající nastavené výstupní funkci.
  • O1D102: Osvědčení 21 CFR PART 1040.10

Vzdálenost mezi senzorem a pozadím musí uživatel vymezit na maximálně 4 m. Jinak může být naměřená hodnota nejednoznačná. → 5.1 Montážní podmínky

4 Funkce

4.1 Hysterezní výstupní funkce

Hystereze drží spínací stav výstupu stabilní, jestliže měřená hodnota kolísá kolem spínací vzdálenosti. Oba výstupy (OUT1 a OUT2) je možné nastavit jako hysterezní funkci. → 10.2.4 Hysterezní funkce

4.2 Okénková výstupní funkce

Okénková funkce dovoluje hlídání definovaného správného rozsahu. Oba výstupy (OUT1 a OUT2) je možné nastavit jako okénkovou funkci. → 10.2.6 Okénková funkce

4.3 Funkce analogového výstupu

Na výstup 2 (OUT2) může být přiveden analogový signál úměrný vzdálenosti. → 10.2.11 Škálování měřícího rozsahu (analogový výstup).

4.4 Vypnutí laseru

Laser jednotky se dá z bezpečnostních důvodů a pro účely údržby dočasně vypnout pomocí vstupu na kolíku 5.

Vstupní signál na kolíku 5	Laserová
Nízký / nepřipojen	Zap.
Vysoký	Vyp.

5 Montáž

5.1 Podmínky zabudování

▶ Přístroj namontujte tak, aby se objekt, který má být detekován, nacházel v měřeném rozsahu od 0,2...3,5 m.

Explicitní rozsah senzoru je stanoven na 4 m. Předměty v rozsahu > 3,5...4 m jsou ignorovány.

Reflektující objekty v přímém průběhu paprsku senzoru - také v oblasti > 4 m – je možno ze strany zákazníka zanedbat. Jinak mohou být měřené hodnoty nejednoznačné.

5.2 Montážní příslušenství

Přístroj je dodán bez montážního příslušenství.

Příklady montážního příslušenství	číslo výrobku
Ochranný kryt (Krycí okénko) O1D	E21133]
Montážní sada E2D101 + E20938 + E20951	E21079]
Montážní sada O1D (pro kruhový profil ∅ 12 mm)	E2D101]
Kruhový profil přímý ∅ 12 mm / M10	E20938]
Montážní sada O1D (pro kruhový profil ∅ 14 mm)	E2D111]
Kruhový profil přímý ∅ 14 mm / M12	E20939]
Montážní jednotka a jednotka pro jemné nastavení laserových přístrojů O1D (pro kruhový profil nebo plochu; v závistosti na svíracím válečku)	E1D100]

Příklad montáže:

1: Montážní sada pro tyč ∅ 12 mm č. zboží E2D101
2: Montážní sada pro tyč rovná ∅ 12 mm/M10 č. zboží E20938

6 Elektrické připojení

Přístroj může být instalován pouze odborným pracovníkem elektrotechnického oboru.

▶ Řid'te se národními a mezinárodními předpisy pro zřizování elektrotechnických zařízení.
▶ Zajistěte elektrické napájení podle EN 50178, SELV, PELV. O1D102: cULus, třída napájení 2

▶ Uved'te zařízení do stavu bez napětí.

▶ Jendotku připojte následovně:

O1D102 PNP

Barvy vodičů u kabelových zásuvek ifm:

1 = BN (hnědá), 2 = WH (bílá), 3 = BU (modrá), 4 = BK (černá), 5 = GR (šedá)

6.1 Ovládání pomocí IO-Link master

Jednotka je kompatibilní s portem IO-Link master třídy A (typ A).

Při práci s portem IO-Link master třídy B (typ B) dejte pozor na toto:

Jednotka standardně není kompatibilní s master portem třídy B (typ B).

Kolík 2 (OU2) a kolík 5 (IN1) se používají pro funkce definované výrobcem.

To znamená, že hlavní napájení jednotky a přídavné napájení (master port třídy B na kolících 2/5) nejsou elektricky oddělené.

Jednotka se dá použít s master portem třídy B při následující konfiguraci:

• Jednotku a IO-Link master propojte 3 vodiči: Kolíky 1, 3 a 4 na jednotce spojte s IO-Link master (nepřipojujte kolíky 2 a 5).
• Jednotku a IO-Link master propojte 4 vodiči: Pomocí IO-Link (nastavení OU2 = „off“) deaktivujte kolík 2 (OU2) a propojte kolíky 1, 2, 3 a 4 na jednotce s IO-Link master (nepřipojujte kolík 5).

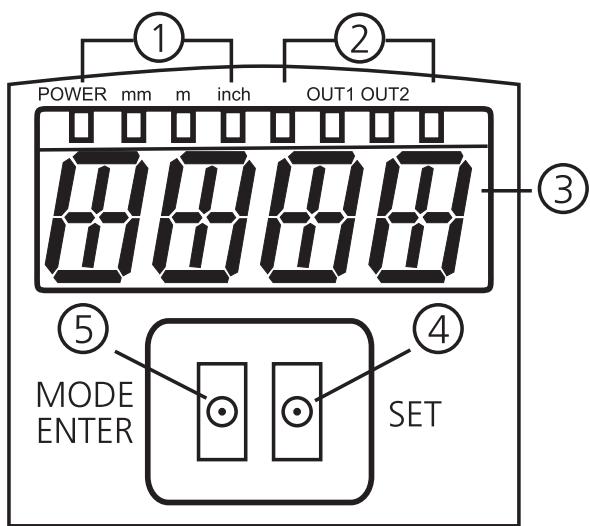

7 Ovládací a signalizační prvky

1: 4 x LED zelená	Svítící LED = Zapnuto; nastavena zobrazená jednotka (mm, m, inch)
2: 4 x dioda LED žlutá (dvě nejsou připojené)	Signalizace spínacího stavu; svítí, když je příslušný výstup propojen.
3: 4-místným alfanumerickým displejem	Zobrazení naměřené vzdálenosti, parametrů a hodnot parametrů.
4: Programovací tlačítko [SET]	Nastavení hodnot parametrů (spojitě trvalým stlačením; krokově jednotlivými stlačeními).
5: Programovací tlačítko [MODE/ENTER]	Nastavení parametrů a potvrzení hodnot parametrů.

8 Menu

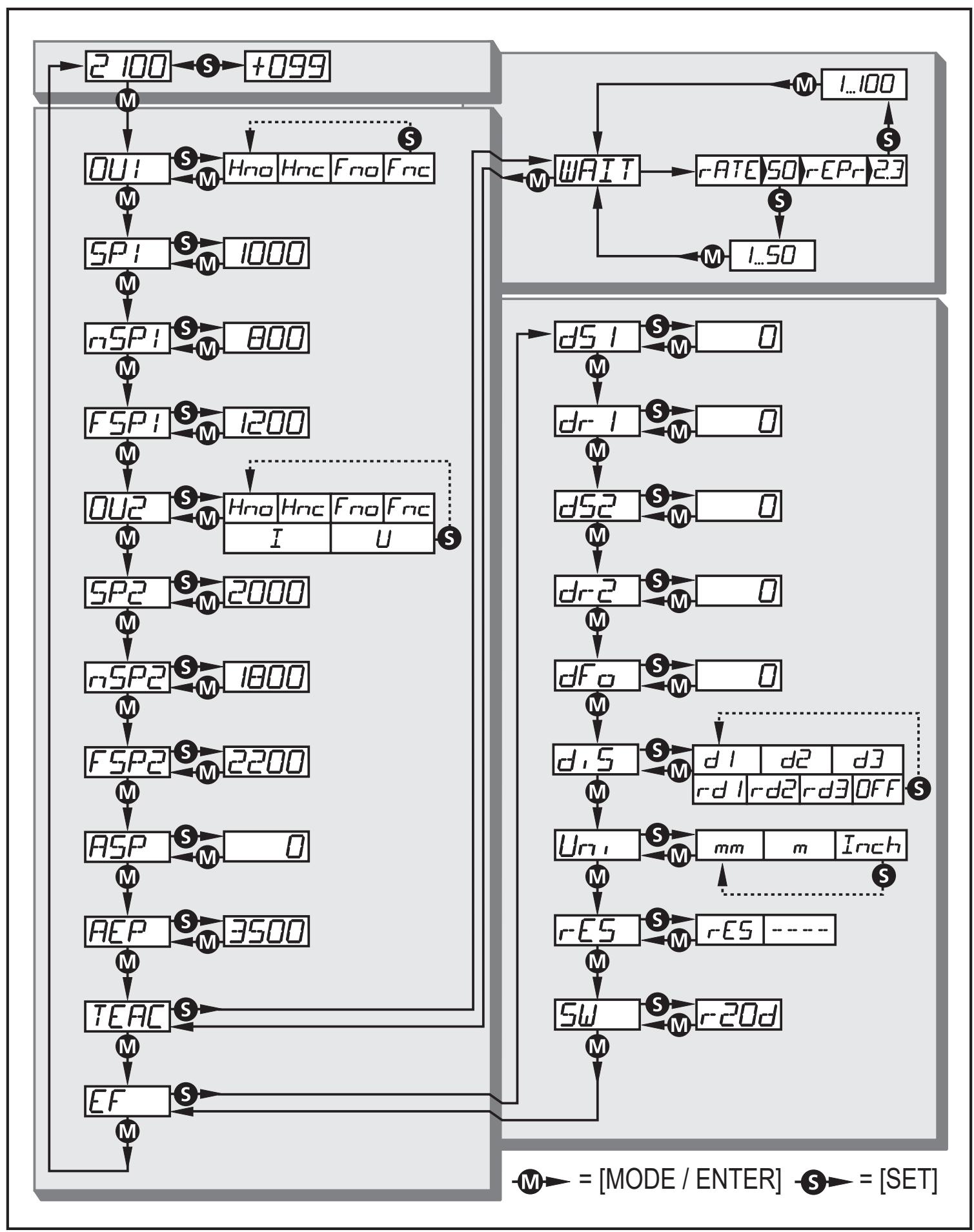

8.1 Přehled menu

8.2 Vysvětlení menu

Výrobní nastavení je uvedeno na konci tohoto návodu (→ 14 Výrobní nastavení) .

OU1	Konfigurace výstupu 1 Nastavitelné jsou 4 spínací funkce:[Hno], [Hnc], [Fno], [Fnc] → 10.2.3 Konfigurace OUT1
SP1	Spínací bod pro hysterezní funkci OUT1 Mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav(objekt blíže / dále než je nastavená vzdálenost). [SP1] je aktivní pouze tehdy, když [OU1] = [Hno] nebo [Hnc]. → 10.2.5 Nastavení spínacího bodu pro hysterezní funkci OUT1
nSP1FSP1	Spínací body pro okénkovou funkci OUT1 Mezní hodnoty při nichž výstup, v okénkové funkci, změní svůj spínací stav (objekt je / není přítomen mezi vzdáleností "blízko" a vzdáleností "daleko"). [nSP1] = spínací bod "blízko" / [FSP1] = spínací bod "daleko". [nSP1] / [FSP1] jsou aktivní pouze tehdy, když [OU1] = [Fno] nebo [Fnc]. → Nastavení spínacích bodů pro okénkovou funkci OUT1
OU2	Konfigurace výstupu 2 Nastavitelné jsou 4 spínací funkce a 2 analogové signály:[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.2.8 Konfigurace OUT2
SP2	Spínací bod pro hysterezní funkci OUT2 Mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav(objekt blíže / dále než je nastavená vzdálenost). [SP2] je aktivní pouze tehdy, když [OU2] = [Hno] nebo [Hnc]. → 10.2.9 Nastavení spínacího bodu pro hysterezní funkci OUT2
nSP2FSP2	Spínací body pro okénkovou funkci OUT2 Mezní hodnoty při nichž výstup, v okénkové funkci, změní svůj spínací stav (objekt je / není přítomen mezi vzdáleností "blízko" a vzdáleností "daleko"). [nSP2] = spínací bod "blízko" / [FSP2] = spínací bod "daleko". [nSP2] / [FSP2] jsou aktivní pouze tehdy, když [OU2] = [Fno] nebo [Fnc]. → 10.2.10 Nastavení spínacích bodů pro okénkovou funkci OUT2
ASP	Analogový počáteční bodMěřená hodnota, při níž je indikována hodnota 4 mA / 0 V. [ASP] je aktivní pouze tehdy, když, [OU2] = [I] nebo [U]. → 10.2.11 Škálování měřícího rozsahu (analogový výstup)
AEP	Analogový koncový bodMěřená hodnota, při níž je indikována hodnota 20 mA / 10 V. [AEP] je aktivní pouze tehdy, když [OU2] = [I] nebo [U]. → 10.2.11 Škálování měřícího rozsahu (analogový výstup)
TEAC	Mód TeachPředvolba "rychlosti vydání" nebo "opakovatelnosti měření"→ 10.3 Mód Teach

EF	Rozšířené funkce Stlačení [SET] otevře pod-menu "Rozšířené funkce". → 10.4 Rozšířené funkce
dS1dr1dS2dr2	Zpožďovací doba spínacích výstupů[dSx] = zpoždění při zapnutí; [drx] = Zpoždění při vypnutí. Výstup nezmění svůj spínací stav okamžitě při vstupu spínacího jevu, ale teprve po uplynutí zpožďovací doby. Jestliže po uplynutí zpožďovací doby spínací jev již dále netrvá, nezmění se spínací stav výstupu. [dS2] a [dr2] nejsou účinné, když [OU2] = [l] nebo [U]. → 10.4.1 Nastavení časové prodlevy pro spínací výstupy
dF0	Tlumení měřícího signálu Touto funkcí je možné krátkodobě potlačit saturaci měřícího signálu(takové saturace mohou nastat přímo u reflexí a silných kolísání jasu). Během nastavené doby zpoždění bude zobrazena poslední platnánaměřená hodnota, výstupní signály zůstávají nezměněny. → 10.4.2 Nastavení tlumení měřícího signálu
d15	Nastavení zobrazení Volitelných je 7 nastavení:[d1], [d2], [d3], [rd1], [rd2], [rd3], [OFF]→ 10.2.2 Nastavení zobrazení
Ur71	Nastavení zobrazené jednotky Volba rozměrové jednotky pro [SP1], [SP2], [ASP], [AEP]Možnosti volby: [mm] [m] [palec]→ 10.2.1. Volba zobrazení jednotky
r-ES	Obnovení nastavení z výroby→ 10.4.3 Resetování (vynulování) všech parametrů na nastavení z výroby
5W	Zobrazení čísla softwarové verze→ 10.4.4 Zobrazení čísla softwarové verze

9 Druhy provozu

9.1 Provozní (Run) mód

Provozní (Run) mód odpovídá normálnímu pracovnímu módu.

Po zapnutí se přístroj nachází v provozním (Run) módu. Provádí své hlídací funkce a vytváří výstupní signály podle nastavených parametrů.

Displej ukazuje aktuální vzdálenost, žluté LED signalizují spínací stav výstupů.

9.2 Mód zobrazení

Zobrazení parametrů a nastavených hodnot parametrů.

▶ Krátce stlačte [MODE/ENTER].

▷ Přístroj přejde do displejového módu. Vnitřně zůstává přístroj v pracovním provozu. Mohou být čteny nastavené hodnoty parametrů.

▶ Pro "listování" v parametrech, stlačte krátce [MODE/ENTER].

▶ Pro zobrazení příslušné hodnoty parametru, stlačte krátce [SET].

▷ Za dalších 15 s přejde přístroj zpět do provozního (Run) módu.

9.3 Odrazivost předmětu

Zobrazte odrazivost předmětu (dříve: mód vyrovnávání).

▶ V provozním módu (Run) krátce stlačte [Set].

▷ Na jednotce se zobrazí orientační hodnota odrazivosti předmětu (např. +100 odpovídá bílému předmětu, +020 odpovídá šedému předmětu).

9.4 Programovací mód

Nastavení hodnot parametrů → 10.1 Všeobecné nastavení parametrů

10 Nastavení parametrů

Během nastavování parametrů zůstává přístroj v pracovním provozu. Provádí dále své hlídací funkce se stávajícími parametry dokud není nastavení parametrů dokončeno.

10.1 Všeobecné nastavení parametrů

10.1.1 ▶ Nastavení hodnoty parametru

Před zadáváním hodnot parametrů zvolte jednotky displeje [Uni].

V případě dodatečných změn zobrazené jednotky mohou chyby zaokrouhlení při vnitřním přepočítávání zfalšovat nastavené hodnoty.

→ 10.2.1. Volba zobrazení jednotky

1	Výběr parametru ▶ Tiskněte tlačítko [MODE/ENTER], dokudse nezobrazí požadovaný parametr.
2	Nastavení hodnoty parametru ▶ Stiskněte tlačítko [SET] a přidržte je stisknuté. ▷ Po dobu 5 s se blikavě zobrazí aktuální hodnota parametru. ▶ Nastavenou hodnotu zvyšujte postupně jednotlivými stisky tlačítka nebo kontinuálně tak, že tlačítko držíte stlačené.
	Snížení hodnoty: nechejte displej, aby se posunul na maximální hodnotu nastavení. Pak začne průběh opět od minimální nastavovací hodnoty.
3	Potvrzení hodnoty parametru ▶ Krátce stlačte [MODE/ENTER]. ▷ Parametr bude opět zobrazen; nová hodnota parametru je účinná.
4	Nastavení dalších parametrů ▶ Začněte opět krokem 1.
5	Dokončení nastavení parametrů: ▶ Vyčkejte 15 s nebo stlačte [MODE/ENTER]. ▷ Objeví se aktuální měřená hodnota.

10.1.2 Změna 1. úrovně menu na úroveň 2:

▶ Stiskněte několikrát tlačítko [MODE/ENTER], dokud se nezobrazí [EF].
▶ Krátce stiskněte tlačítko[SET]. ▷ Zobrazí se první parametr podmenu (zde: [dr1]).

10.1.3 Elektronický zámek

Aby bylo zabráněno neúmyslným chybným zadáním je možno přístroj elektronicky uzamknout. Při dodání není přístroj uzamčen.

Uzamčení ▶ Ujistěte se, že se přístroj nachází v normálním pracovním módu. ▶ Držte stisknuté tlačítko [MODE/ENTER] + [SET], dokud se nezobrazí [Loc]. ▷ Přístroj je uzamčen.
[Loc] se krátce zobrazí v případě, že zkoušíte změnit hodnoty parametrů během provozu na uzamčené jednotce.
Odemčení ▶ Držte stisknuté tlačítko [MODE/ENTER] + [SET], dokud se nezobrazí [uLoc]. ▷ Přístroj je odemčen.

Timeout (časová prodleva)

10.2 Konfigurace základního nastavení

10.2.1 Volba zobrazení jednotky

Nastavte jednotku [Uni] předtím, než se nadefinují hodnoty parametrů [SPx], [nSPx], [FSPx], [ASP], [AEP]. V případě dodatečných změn zobrazené jednotky mohou chyby zaokrouhlení při vnitřním přepočítávání zfalšovat nastavené hodnoty. ▶ Změna na [EF]. ▶ Zvolte [Uni] a nastavte jednotku měření. Volba rozměrové jednotky: [mm], [m], [palec] ▶ Potvrďte tlačítkem [MODE/ENTER]. ▷ Zvolená jednotka bude zobrazena na displeji zelenou LED.

Um

10.2.2 Nastavení zobrazení

▶ Změna na [EF]. ▶ Zvolte [diS] a provedte nastavení. Volitelných je 7 nastavení:[d1] = aktualizace měřených hodnot každých 50 ms. [d2] = aktualizace měřených hodnot každých 200 ms. [d3] = aktualizace měřených hodnot každých 600 ms. [rd1], [rd2], [rd3] = Zobrazení jako [d1], [d2], [d3] otočené o 180°. Aktualizace naměřených hodnot se týká pouze zobrazení. Nemá vliv na výstupy. [OFF] = Zobrazení měřených hodnot je v provozním (Run) módu vypnuto. Stlačením jednoho tlačítka bude po dobu 15 s zobrazena aktuální měřená hodnota. Potvrdte tlačítkem [MODE/ENTER]. LED zůstanou aktivní i při vypnutém zobrazení.

d, 5

10.2.3 Konfigurace OUT1

▶ Zvolte [OU1] a nastavte spínací funkce. Spínací funkce:[Hno] = Hysterezní funkce / spínač[Hnc] = hysterezní funkce / standardně sepnuto[Fno] = Okénková funkce / spínač[Fnc] = Okénková funkce / rozpínač ▶ Potvrd’te tlačítkem [MODE/ENTER].

OU I

10.2.4 Hysterezní funkce

Hystereze drží spínací stav výstupu stabilní, jestliže měřená hodnota kolísá kolem spínací vzdálenosti. Spínací a zpětný spínací bod jsou v obou případech umístěny symetricky kolem zvoleného spínacího bodu [SPx]. Vzdálenost mezi spínacím a zpětným spínacím bodem je hystereze; ta se vypočítá na základě opakovatelnosti měření s bezpečnostním faktorem 1,5. → 10.3.3 Tabulka opakovatelnosti a přesnosti

Příklad Hno

1. Při výstupní funkci [Hno] bude při přiblížení objektu výstup sepnut při dosažení zapínacího bodu (A).
2. Bude-li objekt opět odstraněn, přepne výstup zpět teprve tehdy, když bude překročen zpětný spínací bod (B).
   Zpětný (odpojovací) spínací bod (B) je větší než spínací (zapínací) bod (A).

1

2

[SPx] = spínací bod; A = spínací bod (zapnutí); B = zpětný spínací bod (odpojení)

Když byla zvolena výstupní funkce [Hnc] jsou spínací (zapínací) a zpětný (odpojovací) spínací body zaměněny. Výstup rozpojí při přiblížení objektu. Jestliže se objekt opět odstraní, výstup opět sepne.

Spínací stav výstupů

Výstupní funkce	Vzdálenost objektu (D)	Stav výstupu
[Hno]	D < [SPx]	uzavřen
	D > [SPx]	otevřen
[Hnc]	D < [SPx]	otevřen
	D > [SPx]	uzavřen

Příklad výstupní funkce [Hno]

Měřící frekvence 5 Hz, vzdálenost k objektu 1200 mm, hodnota šedi (18 % remise):

Hystereze = ± 9,5 mm (opakovatelnost měření → 10.3.3 tabulka) x faktor 1,5 = 14 mm

• Zpětný spínací bod 1200 mm + (14 mm) = 1 214 mm
• Spínací bod (zapnutí) 1200 mm - (14 mm) = 1 186 mm

10.2.5 Nastavení spínacího bodu pro hysterezní funkci OUT1

▶ Zvolte výstupní funkci [Hno] nebo [Hnc] na [OU1]. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [SP1] a nastavte spínací bod. ▶ Potvrd'te tlačítkem [MODE/ENTER].

OU 1 SP 1

10.2.6 Okénková funkce

Pro každý z obou výstupů (OUT1 / OUT2) je možno definovat okénko pro rozpoznání objektu.

Rozpojí, jestliže bude objekt rozpoznán

[nSPx] = spínací bod "blízko"; [FSPx] = spínací bod "daleko"; FE = Okénko

Pohybuje-li se měřená hodnota mezi spínacím bodem "blízko" [nSPx] a spínacím bodem "daleko" [FSPx], je výstup otevřen (jestliže [OUx] = [Fnc]).

Sepne, jestliže bude objekt rozpoznán

[nSPx] = spínací bod "blízko"; [FSPx] = spínací bod "daleko"; FE = Okénko

Pohybuje-li se měřená hodnota mezi spínacím bodem "blízko" [nSPx] a spínacím bodem "daleko" [FSPx], je výstup uzavřen (jestliže [OUx] = [Fno]).

Spínací stav výstupů

Výstupní funkce	Vzdálenost objektu (D)	Stav výstupu
[Fno]	D < [nSPx]	otevřen
	D > [FSPx]
	[nSPx] < D < [FSPx]	uzavřen
[Fnc]	D < [nSPx]	uzavřen
	D > [FSPx]
	[nSPx] < D < [FSPx]	otevřen
Obě mezní hodnoty okna ([nSPx] a [FSPx]) pracují se spínací hysterezí → 10.2.4 Hysterezní funkce / příklad vstupní funkce [Hno].

10.2.7 Nastavení spínacích bodů pro okénkovou funkci OUT1

▶ Zvolte výstupní funkci [Fno] nebo [Fnc] na [OU1]. Potvrd’te tlačítkem [MODE/ENTER]. ▶ Zvolte [nSP1] a nastavte spínací bod „blízko“. Potvrd’te tlačítkem [MODE/ENTER]. ▶ Zvolte[FSP1] a nastavte spínací bod „daleko“. Potvrd’te tlačítkem [MODE/ENTER].

OU InSP IFSP I

10.2.8 Konfigurace OUT1

▶ Zvolte [OU2]. ▶ Nastavte spínací funkce nebo analogové signály:[Hno] = Hysterezní funkce / spínač[Hnc] = Hysterezní funkce / rozpínač[Fno] = Okénková funkce / spínač[Fnc] = Okénková funkce / rozpínač[I] = Proudový výstup analogový 4...20 mA[U] = Napěťový výstup analogový 0...10 V ▶ Potvrd’te tlačítkem [MODE/ENTER].

OU2

10.2.9 Nastavení spínacího bodu pro hysterezní funkci OUT2

▶ Zvolte [Hno] nebo [Hnc] na [OU2]. ▶ Potvrďte tlačítkem [MODE/ENTER]. ▶ Zvolte [SP2] a nastavte spínací bod. ▶ Potvrďte tlačítkem [MODE/ENTER]. → 10.2.4 Hysterezní funkce

OU2 SP2

10.2.10 Nastavení spínacích bodů pro okénkovou funkci OUT2

▶ Zvolte [Fno] nebo [Fnc] na [OU2]. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [nSP2] a nastavte spínací bod „blízko“. ▶ Potvrd'te tlačítkem [MODE/ENTER]. ▶ Zvolte [FSP2] a nastavte spínací bod „daleko“. ▶ Potvrd'te tlačítkem [MODE/ENTER]. → 10.2.6 Okénková funkce

OU2 nSP2 FSP2

10.2.11 Škálování měřícího rozsahu (analogový výstup)

▶ Zvolte [I] nebo [U] na [OU2]. ▶ Potvrďte tlačítkem [MODE/ENTER]. ▶ Zvolte [ASP] a nastavte "analogový počáteční bod". Pomocí [ASP] stanovte, při které naměřené hodnotě bude mít výstupní signál hodnotu 4 mA / 0 V. ▶ Potvrďte tlačítkem [MODE/ENTER]. ▶ Zvolte [AEP] a nastavte "analogový koncový bod". Pomocí [AEP] definujte, při které naměřené hodnotě bude hodnota výstupního signálu 20 mA / 10 V. Dá se zvolit i hodnota před [ASP]. Tím je možné realizovat sestupnou hranu. ▶ Potvrďte tlačítkem [MODE/ENTER]. Minimální vzdálenost mezi [ASP] a [AEP]: 100 mmKdyž se nedosáhne minimální vzdálenosti, zobrazí se chybové hlášení „VELIKOST (SIZE)“.

OU2ASPAEP

Proudový výstup 4 ... 20 mA

Nastavení z výroby
Měřící rozsah škálovaný

MEW = koncová hodnota měřícího rozsahu
V nastaveném měřícím rozsahu leží výstupní signál mezi 4 a 20 mA.
Dále jsou signalizovány poruchy:
Příliš hodně světla nebo objekt je příliš blízko: 3,5 mA při vzestupné hraně ([ASP] <
[AEP]), 20,5 mA při sestupné hraně ([ASP] > [AEP]).
Objekt je příliš vzdálen nebo není vůbec přítomen:
20,5 mA při vzestupné hraně; 3,5 mA při sestupné hraně.

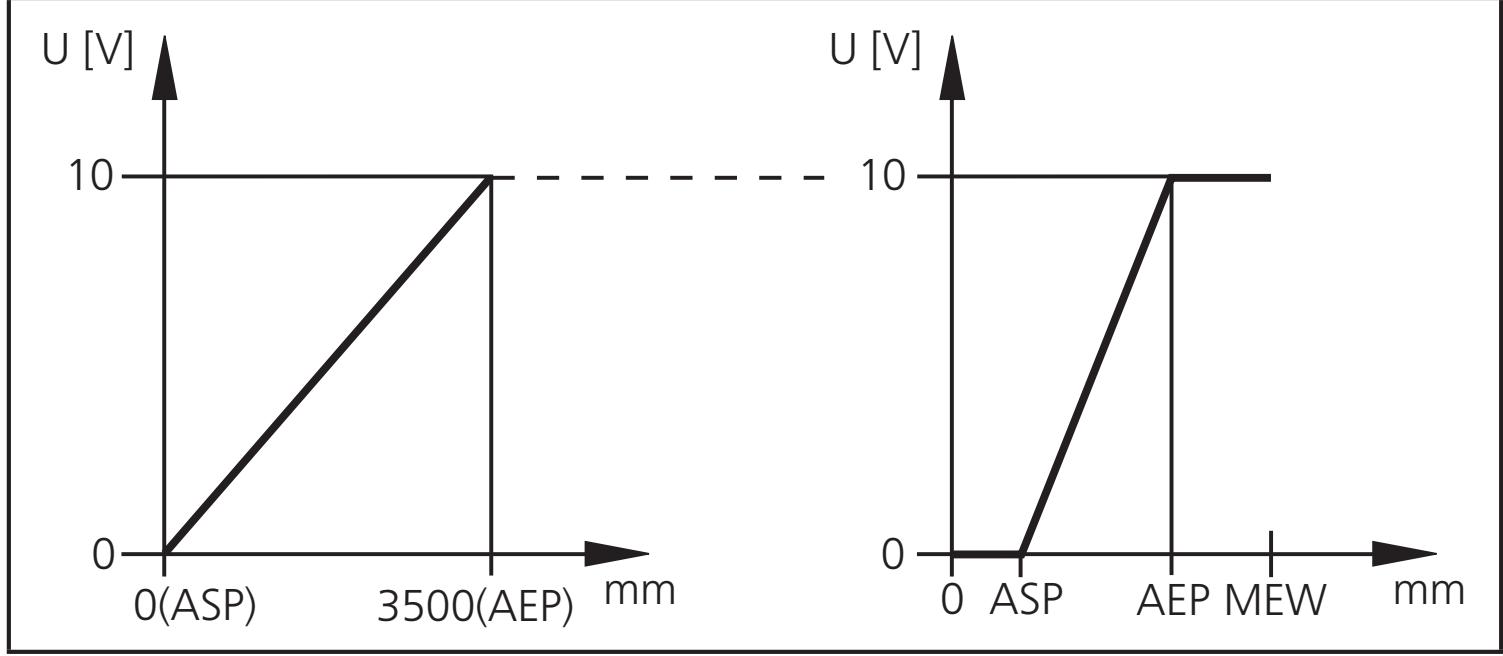

Napět'ový výstup 0 ... 10 V

Nastavení z výroby
Měřící rozsah škálovaný

MEW = koncová hodnota měřícího rozsahu
V nastaveném měřícím rozsahu leží výstupní signál mezi 0 a 10 V.

10.3 Mód Teach

10.3.1 Nastavení měřící frekvence

Měřící frekvence udává dobu trvání, nejpozději po níž bude k dispozici nový naměřený výsledek a výstupy budou aktualizovány. Spínací frekvence je obvykle přibližně 1/3 měřící frekvence. ▶ Zvolte [TEAC], pak stlačte a přidržte stlačené [SET], dokud se neobjeví [WAIT]. ▷ [rATE] a [rEPr] bude střídavě zobrazeno. ▶ Když se zobrazí [RATE]: Stlačte [SET] dokud nezačne před-nastavená hodnota měřící frekvence blikat. ▶ Zadejte hodnotu krokově jednotlivými stlačeními tlačítka [SET]. ▶ Potvrďte tlačítkem [MODE/ENTER]. ▷ [WAIT] se zobrazí během výpočtu opakovatelnosti měření [rEPr].> Měřící frekvence [RATE] a opakovatelnost měření [rEPr] jsou střídavě zobrazovány.

TEACr-ATE

10.3.2 Nastavení opakovatelnosti měření

▶ Zvolte [TEAC], pak stlačte a přidržte stlačené [SET], dokud se neobjeví [WAIT]. ▷ [rATE] a [rEPr] bude střídavě zobrazeno. ▶ Když se zobrazí [rEPr]: Stlačte [SET] dokud se nerozbliká přednastavená hodnota opakovatelnosti měření. ▶ Zadejte hodnotu krokově jednotlivými stlačeními tlačítka [SET]. ▶ Potvrďte tlačítkem [MODE/ENTER]. ▷ [WAIT] se zobrazí během výpočtu měřící frekvence [rATE].> Měřící frekvence [RATE] a opakovatelnost měření [rEPr] jsou střídavě zobrazovány.

TEACr-EPr-

10.3.3 Tabulka opakovatelnosti a přesnosti měření

Hodnoty pro měřící frekvenci 5 Hz*

Vzdálenost v [mm]	Opakovatelnost		Přesnost
	bílá90 % zpětnévyzařování	šedá18 % zpětnévyzařování	bílá90 % zpětnévyzařování	šedá18 % zpětnévyzařování
200...1 000	± 6,5 mm	± 7,5 mm	± 32 mm	± 40 mm
1 000...2 000	± 8 mm	± 9,5 mm	± 33 mm	± 40 mm
2 000...3 000	± 17 mm	± 19 mm	± 42 mm	± 50 mm
3 000...3 500	± 23 mm	± 25 mm	± 50 mm	± 55 mm

Hodnoty platí pro:
- konstantní prostředí (23° C / 960 hPa)
- maximální vedlejší osvětlení: 100 klx
- min. doba po zapnutí do 10 minut.

10.4 Rozšířené funkce

10.4.1 Nastavení časové prodlevy pro spínací výstupy

▶ Zvolte [EF]. ▶ Stiskněte tlačítko [SET], abyste přešli do menu [EF]. ▶ Zvolte parametry pomocí [MODE/ENTER]:[dSx] = zpoždění při zapnutí; [drx] = zpoždění při vypnutí ▶ Nastavení hodnoty parametru pomocí [SET]:Nastavovací rozsah [s]: 0 / 0,1 ... 5 s po krocích 0,1s(0 = čas prodlevy není aktivní) ▶ Potvrd’te tlačítkem [MODE/ENTER].

EFd51dr1d52dr2

10.4.2 Nastavení tlumení měřícího signálu

▶ Zvolte [EF]. ▶ Stiskněte tlačítko [SET], abyste přešli do menu [EF]. ▶ Zvolte [dFo] (dříve: [dAP]). ▶ Nastavení hodnoty parametru pomocí [SET]:Nastavovací rozsah [s]: 0...0,1...0,2...0,5...1...2...5. ▶ Potvrd’te tlačítkem [MODE/ENTER].

EFdFo

10.4.3 Resetování (vynulování) všech parametrů na nastavení z výroby

▶ Zvolte [EF]. ▶ Stiskněte tlačítko [SET], abyste přešli do menu [EF]. ▶ Zvolte [rES], pak stlačte [Set] a přidržte je stlačené dokud se neobjeví [----]. ▶ Potvrďte tlačítkem [MODE/ENTER]. ▷ Přístroj přejde do provozního (Run) módu.

EFr-ES

10.4.4 Zobrazení čísla softwarové verze

▶ Zvolte [EF]. ▶ Stiskněte tlačítko [SET], abyste přešli do menu [EF]. ▶ Zvolte [SW], pak stlačte [SET]. ▷ Zobrazí se číslo softwarové verze. ▶ Stiskněte tlačítko [MODE/ENTER], abyste přešli do menu [EF].

EFSW

11 IO-Link

11.1 Všeobecné informace

Přístroj je vybaven komunikačním rozhraním IO-Link, které ke svému fungování potřebuje IO-Link master.

Rozhraní IO-Link umožňuje přímý přístup k hodnotám a parametrům senzoru a umožňuje nastavení parametrů jednotky během provozu.

Kromě toho je možná komunikace pomocí point-to-point přípojení (od bodu k bodu) s USB adaptérovým kabelem.

Podrobnější informace o IO-Link naleznete na www.ifm.com.

11.2 Informace specifické pro přístroj

Specifikace IODD potřebné ke konfiguraci jednotky IO-Link a podrobné informace o hodnotách senzoru, diagnostické informace a parametry najdete v přehledné tabulce na webu www.ifm.com.

11.3 Nástroje k nastavení parametrů

Informace o potřebném hardwaru a softwaru IO-Link naleznete na webu www.ifm.com.

11.4 Rozšířené funkce

IO-Link zajistí dostupnost rozšířených funkcí a naměřených údajů.

11.4.1 Vyučovací funkce

K dispozici jsou následující vyučovací funkce:

• Učení na pozadí
• Dvoubodové učení

Vyučovací funkce jsou podrobně popsány v IODD

11.4.2 Odrazivost předmětu

Odrazivost předmětu je dostupná jako údaj na displeji a jako hodnota procesních dat (PDV).

Odrazivost předmětu se může použít například pro detekci znečištění senzoru.

12 Uvedení do provozu / provoz

▶ Po montáži, elektrickém připojení a programování prověřte, zda přístroj spolehlivě funguje.

▷ Při správném uvedení do provozu bude zobrazena vzdálenost k objektu.

Životnost laserové diody: 50000 hodin

12.1 Chybová zobrazení

Displej	Možné příčiny	Spínací výstup				Proudový výstup/ napěťový výstup		Procesní hodnota vzdálenosti pro IO-Link3)	Procesní hodnota odrazivosti pro IO-Link3)
		[Hno]	[Hnc]	[Fno]	[Fnc]	[ASP] < [AEP]	[ASP] > [AEP]
[++]	příliš hodně světla, např. zrcadlící povrch, plocha	ON (svítí)	OFF	OFF	ON (svítí)	3,5 mA / 0 V	20,5 mA / 10 V	Žádná data	OL
[- -]	příliš málo světla, žádný objekt	OFF	ON (svítí)	OFF	ON (svítí)	20,5 mA / 10 V	3,5 mA / 0 V	Žádná data	UL
[nEAr]	Měřený objekt mimo měřící oblast < 0,2 m	ON (svítí)	OFF	OFF	ON (svítí)	3,5 mA / 0 V	20,5 mA / 10 V	UL	Žádná data
[FAr]	Měřený objekt mimo měřící oblast > 3,5 m	OFF	ON (svítí)	OFF	ON (svítí)	20,5 mA / 10 V	3,5 mA / 0 V	OL	Žádná data
[ErrP]	Věrohodnost (např. příliš rychlý předmět)	X1)	X1)	X1)	X1)	X1)	X1)	X1)	X1)
[LoFF]	laser vypnutý	OFF	ON (svítí)	OFF	ON (svítí)	20,5 mA / 10 V	3,5 mA / 0 V	Žádná data	Žádná data
[SC1]	Zkrat ve spínacím výstupu 1					2)	2)	nepoužívá se	nepoužívá se
[SC2]	Zkrat ve spínacím výstupu 2					2)	2)	X1)	X1)
[SC]	Zkrat ve všech spínacích výstupech.							nepoužívá se	nepoužívá se

1) nezměněno
2) [SC1] nebo [SC] je aktivní jen pokud je výstup 2 konfigurován jako spínací výstup.
³⁾ Viz IODD přístroje

13 Údržba, opravy a likvidace

Opravy defektních senzorů může provádět pouze výrobce.

▶ Čelní okénko přístroje udržujte zbavené nečistot.
▶ Přístroj po jeho používání zlikvidujte s ohledem na ekologii podle platných národních ustanovení.

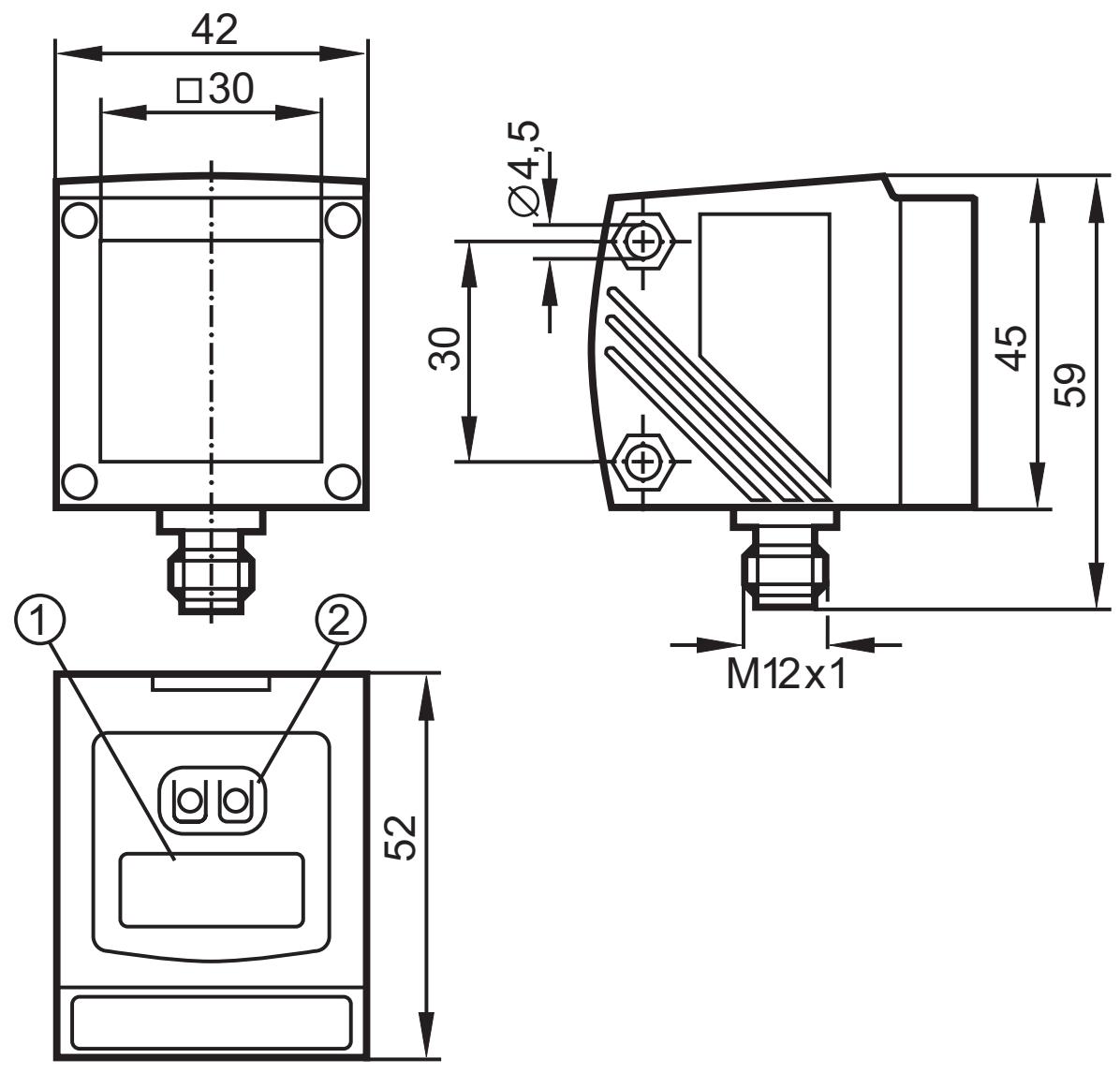

14 Rozměrový náčrtek

Rozměry v mm

1: 4-místný alfanumerický displej / LED-signalizace funkcí
2: Programovací tlačítka

15 Nastavení z výroby

Parametr	Nastavovací rozsah	Nastavení z výroby	Vlastní nastavení
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1]	200...3 500	1 000
nSP1]	200...3 500	800
FSP1]	200...3 500	1 200
OU2]	Hno, Hnc, Fno, Fnc, I, U	I
SP2]	200...3 500	2 000
nSP2]	200...3 500	1 800
FSP2]	200...3 500	2 200
ASP	0...3 500	0
AEP	0...3 500	3 500
rATE	1...50	5 Hz
dS1]	0...0,1...5	0 s
dr1]	0...0,1...5	0 s
dS2]	0...0,1...5	0 s
dr2]	0...0,1...5	0 s
dFo	0...0,1...0,2...0,5...1...2...5	0 s
diS	d1...3; rd1...3; OFF	d3]

Technická data a další informace na: www.ifm.com/cz
