NÁVOD K OBSLUZE M3200 SINGER

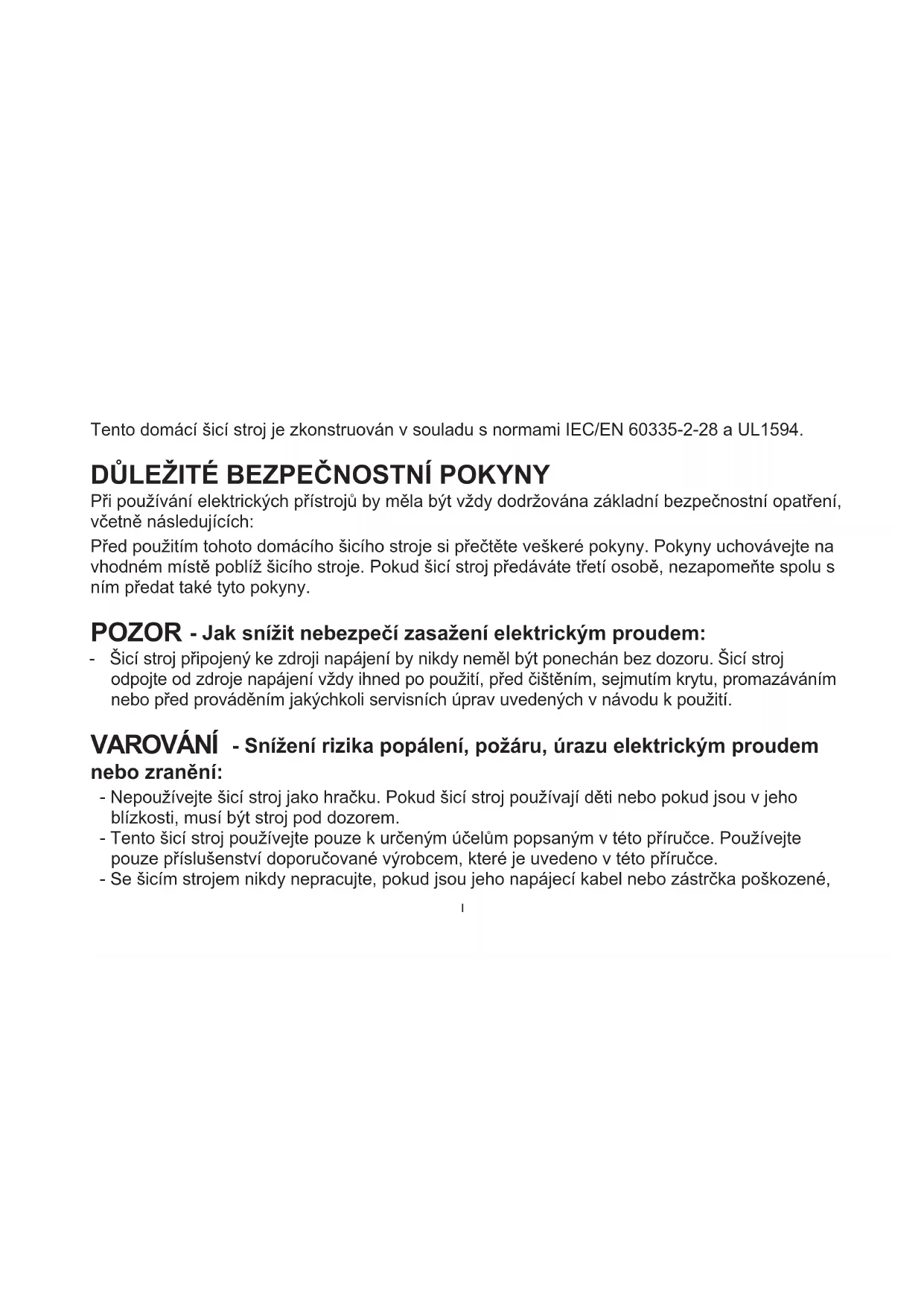

Tento domácí šicí stroj je zkonstruován v souladu s normami IEC/EN 60335-2-28 a UL1594.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Při používání elektrických přístrojů by měla být vždy dodržována základní bezpečnostní opatření, včetně následujících:

Před použitím tohoto domácího šicího stroje si přečtěte veškeré pokyny. Pokyny uchovávejte na vhodném místě poblíž šicího stroje. Pokud šicí stroj předáváte třetí osobě, nezapomeňte spolu s ním předat také tyto pokyny.

POZOR - Jak snížit nebezpečí zasažení elektrickým proudem:

- Šicí stroj připojený ke zdroji napájení by nikdy neměl být ponechán bez dozoru. Šicí stroj odpojte od zdroje napájení vždy ihned po použití, před čištěním, sejmutím krytu, promazáváním nebo před prováděním jakýchkoli servisních úprav uvedených v návodu k použití.

VAROVÁNÍ - Snížení rizika popálení, požáru, úrazu elektrickým proudem nebo zranění:

• Nepoužívejte šicí stroj jako hračku. Pokud šicí stroj používají děti nebo pokud jsou v jeho blízkosti, musí být stroj pod dozorem.
• Tento šicí stroj používejte pouze k určeným účelům popsaným v této příručce. Používejte pouze příslušenství doporučované výrobcem, které je uvedeno v této příručce.
• Se šicím strojem nikdy nepracujte, pokud jsou jeho napájecí kabel nebo zástrčka poškozené,

nebo pokud stroj nepracuje správně, byl poškozen, upadl na zem nebo spadl do vody. Šicí stroj doručte nejbližšímu autorizovanému prodejci nebo servisnímu středisku ke kontrole, opravě a nastavení elektrických či mechanických částí.

- Šicí stroj nikdy nepoužívejte se zakrytými větracími otvory. Větrací otvory šicího stroje a nožní ovladač udržujte čisté, bez nahromaděných zbytků vláken, prachu a kousků látek.

- Udržujte ruce v bezpečné vzdálenosti od všech pohybujících se částí. Je nutné dávat pozor zejména v blízkosti jehly šicího stroje.

- Vždy používejte vhodnou stehovou desku. Nevhodná stehová deska může způsobit zlomení jehly.

- Nepoužívejte nikdy ohnuté jehly.

- Při šití látku netahejte ani na ni netlačte. Mohlo by dojít k vychýlení jehly a jejímu následnému zlomení.

- Používejte ochranné brýle.

- Při jakýchkoliv pracích v prostoru jehly, například při navlékání jehly, výměně jehly, navlékání cívky nebo výměně přítlačné patky atd., vždy šicí stroj vypněte ("0").

- Nikdy nevkládejte ani nestrkejte jakékoli předměty do otvorů v šicím stroji.

- Šicí stroj nepoužívejte venku (mimo budovu).

- Se šicím strojem nepracujte na místech, kde se používají aerosolové prostředky (spreje) nebo prostorách, kde se pracuje s technickým kyslíkem.

- Před odpojením šicího stroje přepněte všechny ovladače do polohy vypnuto ("0") a poté vytáhněte zástrčku z elektrické zásuvky.

- Zástrčku nikdy neodpojujte taháním za elektrický kabel. Při odpojování uchopte napájecí kabel za zástrčku, nikoli za kabel.

- Nožní ovladač slouží k ovládání šicího stroje. Na nožní ovladač nepokládejte žádné předměty.

- Nikdy nepoužívejte stroj, pokud je mokrý.

- Je-li osvětlovací lampa LED poškozena nebo rozbita, její výměna musí být provedena výrobcem nebo jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo vzniku nebezpečí.

- Je-li napájecí kabel propojený s nožním ovladačem poškozený, jeho výměna musí být provedena výrobcem nebo jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo vzniku nebezpečí.

- Tento šicí stroj je dodáván s dvojitou izolací. Používejte pouze identické náhradní díly. Viz pokyny pro servis přístrojů s dvojitou izolací.

TYTO POKYNY PEČLIVĚ USCHOVEJTE

POUZE PRO ČLENSKÉ STÁTY CENELEC:

Tento stroj mohou používat děti starší 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud je nad nimi vykonáván dohled nebo pokud byly proškoleny o bezpečném používání stroje a jsou si vědomy příslušných rizik. S tímto strojem si nesmí hrát děti. Čištění a uživatelskou údržbu nesmí provádět děti bez dohledu.

Hladina hluku za běžných provozních podmínek nepřekračuje 75 dB (A).

Stroj smí být používán pouze s nožním ovladačem typu FC-2902D (220-240V) vyráběným

společností Zhejiang Founder Motor Corporation, LTD. (Vietnam) / 4C-326G (230V) / 4C-336G (240V) vyráběným společností Wakaho Electric Ind. Co., Ltd. (Vietnam).

Tento šicí stroj není určen k používání osobami (včetně dětí) s omezenými tělesnými, smyslovými nebo duševními schopnostmi nebo osobami s nedostatečnými zkušenostmi a znalostmi, pokud nejsou pod dohledem osoby zodpovědné za jejich bezpečnost, která jim sdělila pokyny týkající se používání šicího stroje. Děti by měly být pod dohledem, aby si s šicím strojem nemohly hrát.

Hladina hluku za běžných provozních podmínek nepřekračuje 75 dB (A).

Stroj smí být používán pouze s nožním ovladačem typu KD-1902, FC-1902 (110-120V)/ KD-2902, FC-2902A, FC-2902C, FC-2902D (220-240V) vyráběným společností Zhejiang Founder Motor Corporation, LTD. (Vietnam) / 4C-316B (110-125V) / 4C-316C (127V) /4C-326C (220V) / 4C-326G (230V) / 4C-336G (240V) vyráběným společností Wakaho Electric Ind. Co., Ltd. (Vietnam).

SERVIS PŘÍSTROJŮ S DVOJITOU IZOLACÍ

U výrobku s dvojitou izolací jsou místo uzemnění použity dva systémy izolace. K výrobku s dvojitou izolací se nedodává žádný uzemňovací prostředek, ani by takový prostředek neměl být k výrobku přidáván. Servis výrobku s dvojitou izolací vyžaduje zvláštní péči a znalosti systému, měl by jej proto provádět pouze kvalifikovaný servisní technik.

Náhradní díly pro výrobky s dvojitou izolací musí být identické s díly použitými ve výrobku. Výrobek s dvojitou izolací je označen slovy „DVOJITÁ IZOLACE“ nebo „S DVOJITOU IZOLACÍ“.

□ Obsah Seznam kapitol

Základy ovládání šicího stroje

Základní části šicího stroje....1

Připojení stroje k síti....3

Páčka pro zdvižení přítlačné patky se dvěma polohami....4

Příslušenství....5

Navlékání nitě

Navíjení spodní nitě....6

Vkládání spodní nitě....7

Napětí nítě 8

Navlékání horní nitě 9

Automatický navlékač nitě....10

Vytažení spodní nitě 11

Šití

Výběr stehového vzoru....12

Volič šířky stehu a volič délky stehu....13

Šití rovným stehem....14

Zpětné šití....15

Vyjmutí výrobku....15

Odříznutí nití 15

Volba stretchového (pružného) stehu....16

Slepý steh....17

Šití 4-krokové knoflíkové dirky (Model M3200/ M3205)....18

Šití 1-krokové knoflíkové dirky (Model M3300/ M3305/ M3400/ M3405/ M3500/ M3505) ...... 19

Přišívání knoflíků 20

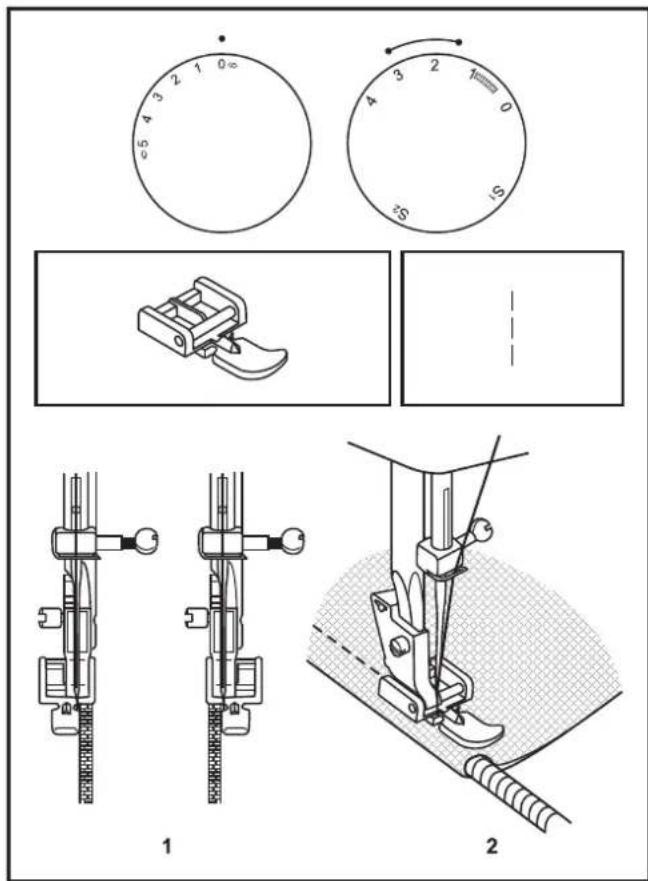

Zipy a paspulky....21

Obecné informace

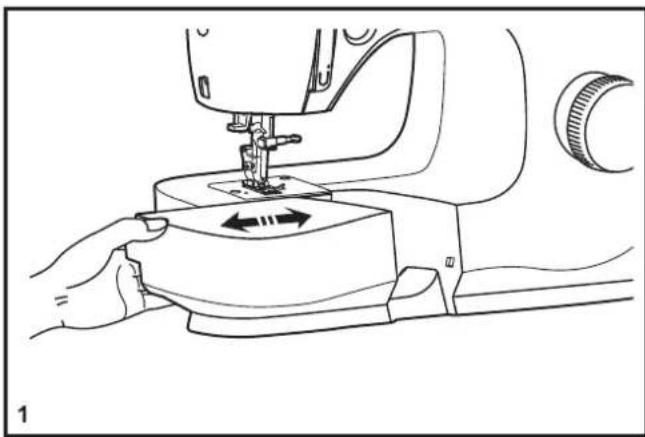

Nasazení násuvné schránky na příslušenství 22

Výměna přítlačné patky....23

Odpovídající jehla / látka / nit .....24

Krycí deska podavače 25

Údržba a odstraňování problémů

Vkládání a výměna jehel....26

Údržba....27

Odstraňování problémů 28

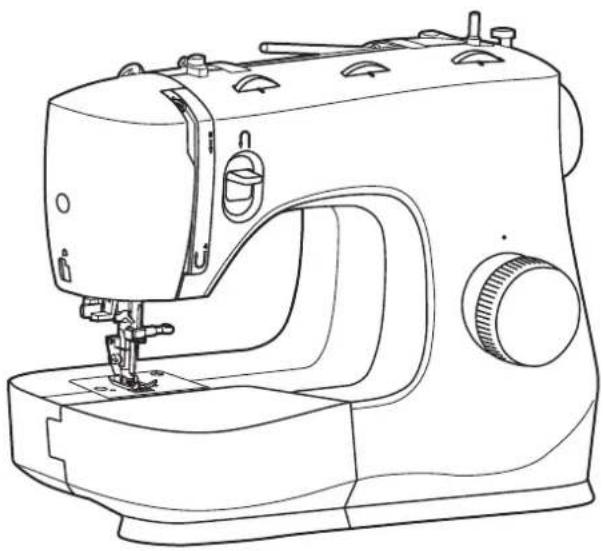

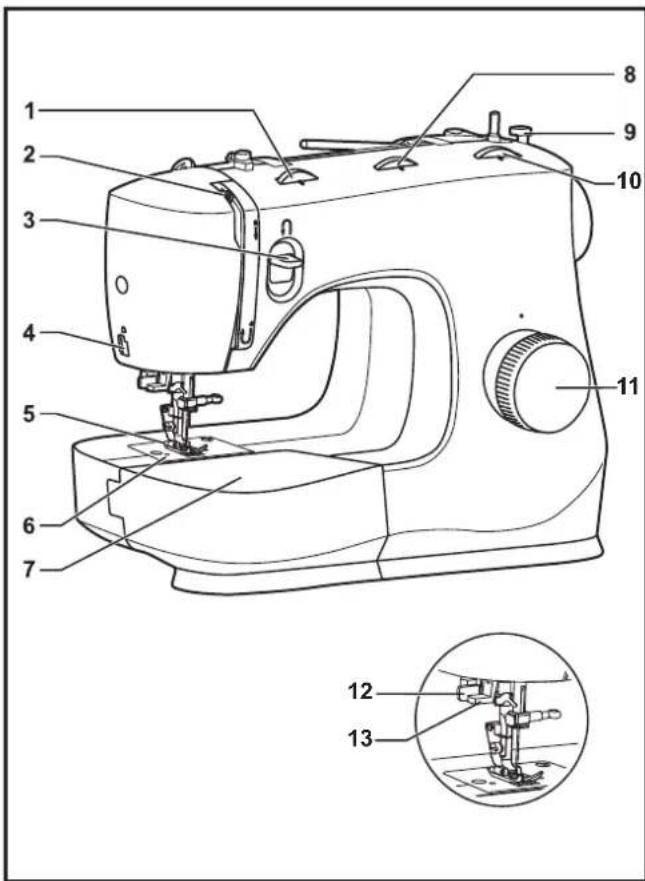

□ Základní části šicího stroje

1. Volič napětí nitě
2. Niťová páka
3. Páčka pro zpětné šití
4. Odřezávač nití
5. Přítlačná patka
6. Stehová deska
7. Kryt volného ramene / přihrádka na příslušenství
8. Ovladač šířky stehu
9. Zastavovač navíjení cívek
10. Ovladač délky stehu
11. Volič stehového vzoru
12. Páčka pro šití knoflíkové dírky v jednom kroku (Model M3300/ M3305/ M3400/ M3405/ M3500/ M3505)
13. Automatický navlékač jehly

Vybalení

• Položte krabici na pevný a rovný povrch. Vyjměte stroj z krabice a odstraňte vnější obalové materiály.
• Odstraňte zbývající obalové materiály a plastový sáček.

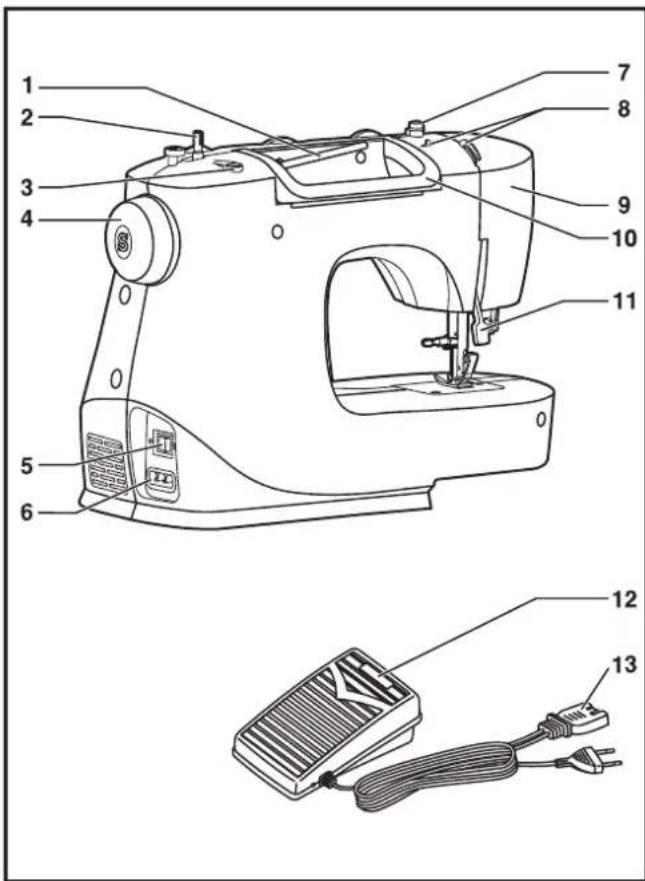

□ Základní části šicího stroje

1. Horizontální kolík cívky nitě
2. Navíječ spodní nitě
3. Otvor pro druhý kolík cívky
4. Ruční kolo
5. Hlavní vypínač (vypínač osvětlení)
6. Elektrická zásuvka stroje
7. Vodítko spodní nitě
8. Vodítko horní nitě
9. Čelní kryt
10. Držadlo
11. Páčka pro zdvihání přítlačné patky
12. Ovládací pedál
13. Sít'ová šňůra

□ Připojení stroje k síti

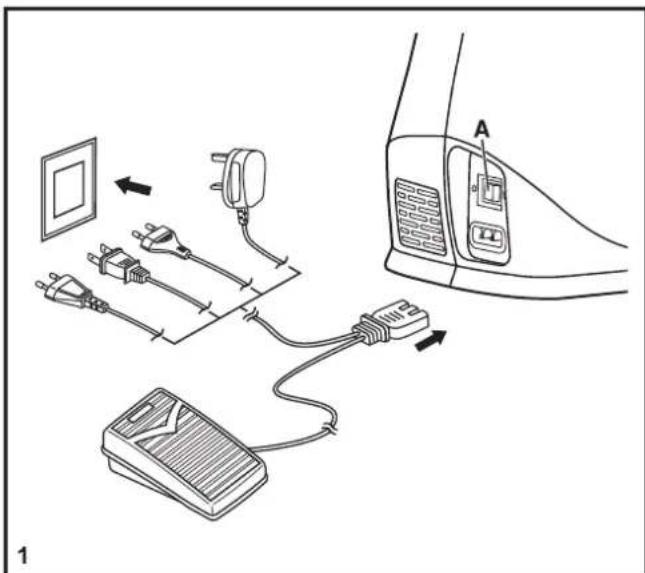

Zapněte stroj do zásuvky podle obrázku. (1)

Tento spotřebič je vybaven polarizovanou zástrčkou, kterou musíte připojit ke vhodné polarizované zásuvce. (2)

Pozor:

Když se se strojem nepracuje, odpojte kabel od zásuvky.

Ovládací pedál

Ovládacím pedálem měníte rychlost šití. (3)

Pozor:

Máte-li pochybnosti o správném zapojení stroje do sítě, obraťte se na kvalifikovaného elektrikáře.

Osvětlení pracovní plochy

Přepnutím hlavního vypínače (A) do polohy „I“ zapnete stroj i osvětlení.

DÜLEŽITÁ POZNÁMKA

Pro spotřebiče s polarizovanou zástrčkou (jedna čepel je širší než druhá). K snížení rizika zasažení elektrickým proudem tato zástrčka pasuje výhradně do polarizované zásuvky jedním směrem. Pokud ji nelze zcela zasunout do zásuvky, zástrčku obratte. Pokud to stále není možné, kontaktujte kvalifikovaného elektrikáře za účelem instalace správné zásuvky. Zástrčku žádným způsobem neupravujte.

a. Polarizovaná zástrčka příslušenství

b. Kontakt určený k uzemnění

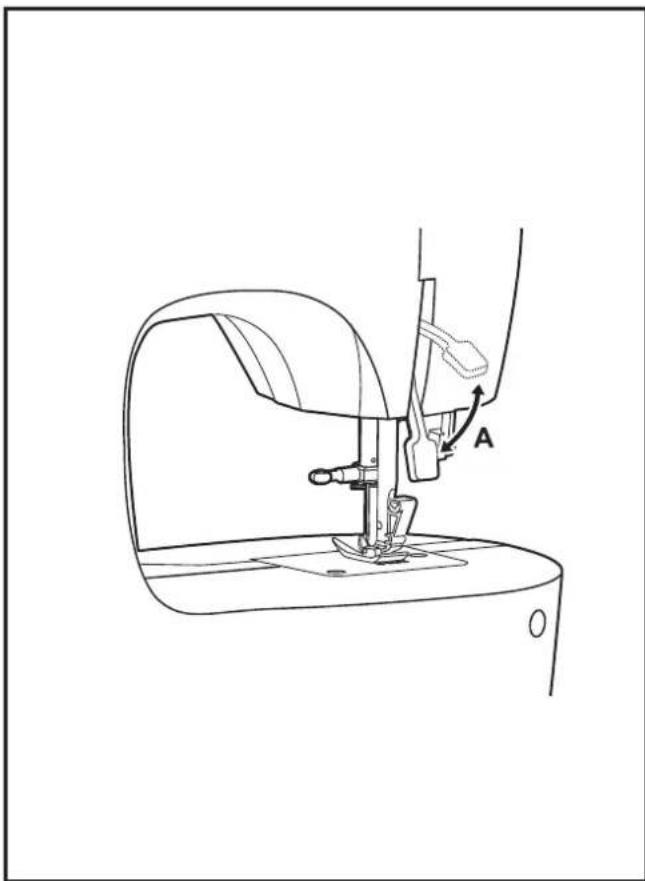

□ Páčka pro zdvižení přítlačné patky se dvěma polohami

Šijete-li několik vrstev nebo silnou látku, můžete zdvihnout přitlačnou patku do zvýšené polohy pro snazší vkládání výrobku. (A)

Upozornění: Váš šicí stroj SINGER ^® je nastavený tak, aby poskytoval nejlepší výsledky šití při běžné pokojové teplotě. Extrémně vysoké a nízké teploty mohou ovlivnit výsledky šití.

a b dc e

Základní příslušenství

a. Univerzální patka

b. Zipová patka

c. patka pro 4-krokovou knoflíkovou dirku (Model M3200/M3205)

d. patka pro 1-krokovou knoflikovou dirku (Model M3300/M3305/M3400/M3405/M3500/M3505)

e. Patka na přišívání knoflíků

f. Šroubovák

g. Páráček / štěteček

h. Balíček jehel

i. SINGER ^® Třída 15 cívky (4x)

j. Vodič okraje látky

Volitelné příslušenství:

Pro informace o dalších přítlačných patkách, nástavcích a příslušenství dostupném pro váš šící stroj navštivte stránku www.singer.com

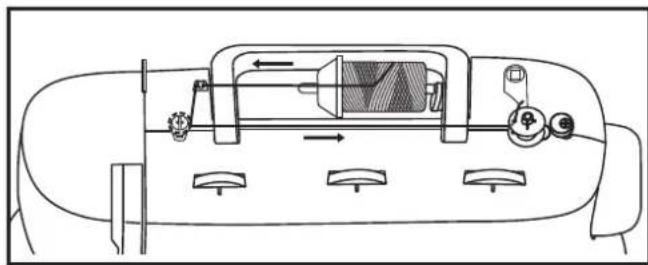

□ Navíjení spodní nitě

• Nasadte cívku s nití na horizontální kolík a zabezpečte čepičkou. (1/2)
• Zamáčkněte nit do vodiče nití. (3)
• Otočte nit v směru hodinových ručiček kolem napínacích talířků pro navíjení spodní nitě. (4)
• Navlečte nit do cívky podle obrázku a nasadte cívku na kolík. (5)
• Přitlačte cívku směrem doprava. (6)
• Přidržte konec nitě. (7)
• Sešlápněte nožní pedál. (8)
• Po několika otáčkách uvolněte pedál. Uvolněte nit a ostřihněte ji co nejblíže k cívce. Znovu sešlápněte nožní pedál. Jakmile je cívka plná, začne se otáčet pomalu. Uvolněte pedál a odstřihněte nit. (9)
• Zatlačte cívku doleva (10) a vyjměte ji.

Poznámka:

Pokud se navíječ spodní nitě nachází v poloze "navíjení", šicí stroj nešije a ruční kolečko se neotáčí. Chcete-li začít šít, přepněte navíječ spodní nitě doleva (do polohy šití).

□ Vkládání spodní nitě

Pri vkládání cívky se spodní nití musí být jehla v nejvyšší poloze.

• Otevřete odklápěcí kryt. (1)
• Odklopte vyklápěcí úchyt pouzdra cívky (a) a pouzdro vytáhněte. (2)
• Přidržte pouzdro cívky jednou rukou a vložte do něho cívku, aby se nit odvíjela doprava (podle šipky). (3)
• Ved'te nit výřezem a pod prstem. Nechte asi 15 cm nitě venku. (4)
• Uchopte pouzdro cívky za vyklápěcí úchyt. (5)
• Vložte pouzdro do člunku. (6)

Pozor:

Před vkládáním a vyjímáním spodních nití vypněte hlavní vypínač („O“).

Základní nastavení napětí: „4“.(1)

Pro zvýšení napětí natočte knoflík na nejbližší vyšší hodnotu. Pro snížení napětí natočte knoflík na nejbližší nižší hodnotu.

1. Normální napětí niti pro šití rovným stehem.
2. Napětí niti příliš nízké pro šití rovným stehem. Otočte knoflíkem na vyšší číslo.
3. Napětí niti příliš vysoké pro šití rovným stehem. Otočte knoflíkem na nižší číslo.
4. Normální napětí pro entlovací steh a pro ozdobné stehy. Napětí je nastaveno správně, když je na spodní straně látky nepatrně vidět horní nit.

Napětí spodní nitě

Napětí spodní niti bylo nastaveno ve výrobě a není třeba je měnit.

Poznámka:

• Pro dobré šití je správné nastavení napětí niti nezbytné.
• Žádné jednotné napětí vhodné pro všechny stehové funkce, látky a nitě neexistuje.
• Vyvážené napětí (stejné stehy nahoře i dole) se obvykle vyžaduje jenom pro sešívání rovným stehem.
• V 90% veškerého šití je napětí mezi „3“ a „5“.
• Pro entlovací a ozdobné stehy by mělo být napětí všeobecně nižší, než pro rovný steh.
• U všech ozdobných stehů také dosáhnete hezčího efektu a menšího shrnování látky, když je horní nit vidět vespodu látky.

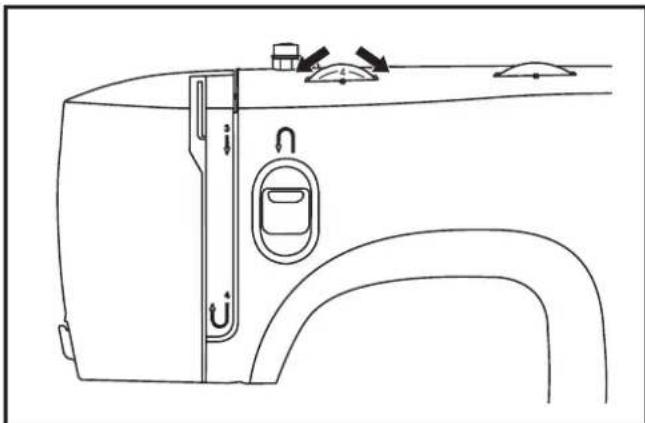

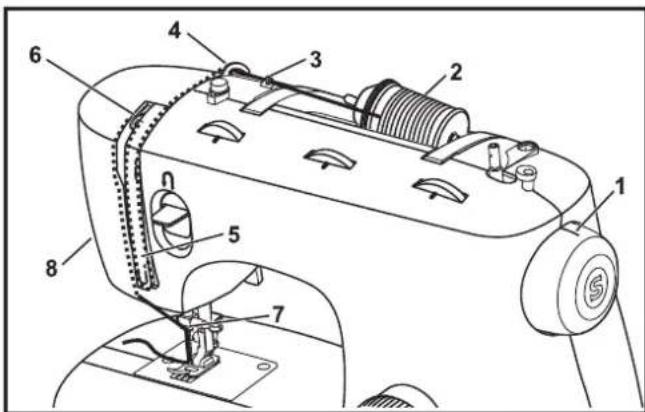

□ Navlékání horní nitě

Navlékání je jednoduchá operace, ale je nutné ji provádět správně, jinak by mohlo dojít k různým problémům během šití.

• Začněte zdvižením jehly do nejvyšší polohy a pokračujte v otáčení ručním kolem proti směru hodinových ručiček, až jehla začne klesat. Zdvižením přítlačné patky uvolněte napínací disky. (1)
  Poznámka: z bezpečnostních důvodů se doporučuje před navlékáním vypnout stroj.
• Nadzdvihněte kolík pro cívku s nití, nasad'te cívku, aby se nit odvíjela podle obrázku a na ni čepičku. Na malou cívku nasad'te čepičku menší stranou k cívce. (2)
• Ved'te nit z cívky skrz vodítko horní nitě (3) a protáhněte ji skrz předpínací pružinu podle obrázku. (4)
• Navlečte nit tak, že povedete nit pravou štěrbinou dolů a levou nahoru. (5) Při tomto kroku je vhodné přidržovat nit mezi cívkou a prvním vodítkem.
• V nejvyšší pozici protáhněte nit zprava doleva očkem niťové páky a vedťe ji opět dolů. (6)
• Nyní veďte nit za horizontální vodítko a pak za tenké drátěné vodítko jehelní svorky (7) a pak do jehly, kterou navlečte zpředu dozadu.
• Vytáhněte asi 15 až 20 cm nitě dozadu za očko jehlu. Nit odřízněte na tuto délku vestavěným odřezávačem nitě. (8)

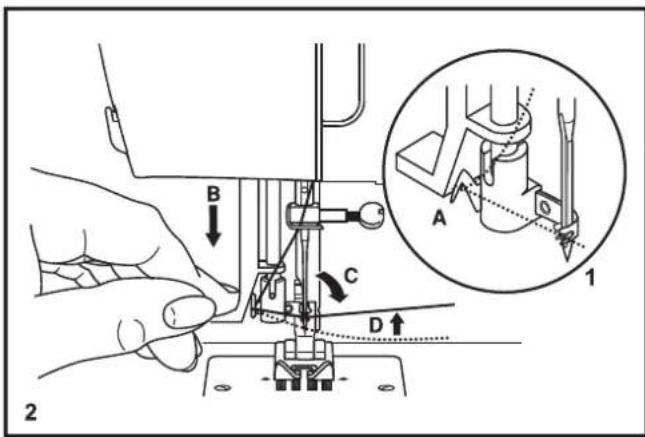

□ Automatický navlékač nitě

• Zdvihněte jehlu do horní úvratě.
• Přetáhněte nit kolem vodítka navlékače (A). (1)
• Stiskněte páčku (B) dolů, až na doraz (2).
• Navlékač se automaticky přetočí do polohy pro navlečení (C).
• Přetáhněte nit před jehlou kolem háčku (D) zdola nahoru.
• Uvolněte páčku (B). (3)
• Protáhněte nit ouškem jehly

Pozor:

Vypněte hlavní vypínač („0“)!

□ Vytažení spodní nitě

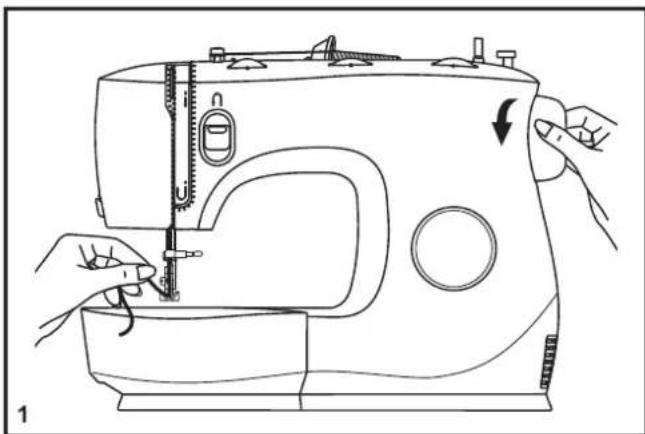

Přidržte horní nit levou rukou. Otáčením ručním kolem (1) směrem k sobě (proti směru hodinových ručiček) až bude jehla v horní úvrati.

Poznámka:

Nejde-li spodní nit vytáhnout, podívejte se, zda není přivřena ve sklopném krytu nebo za násuvným stolkem.

Pomalým vytahováním horní niti vytáhněte z otvoru ve stehové desce spodní nit. (2)

Položte obě nitě dozadu za stehovou desku. (3)

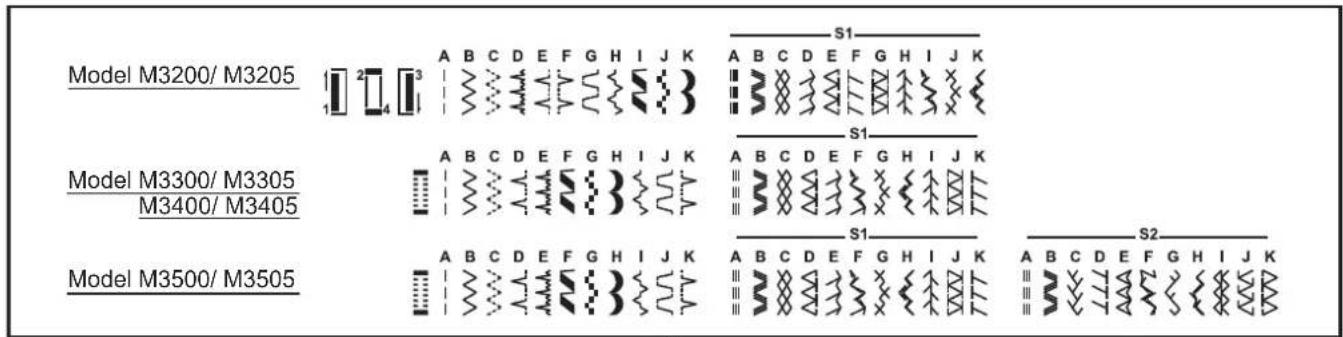

□ Výběr stehového vzoru

Požadovaný steh vyberete otočením voliče stehového vzoru. Voličem stehového vzoru lze otáčet po i proti směru hodinových ručiček.

Pro rovný steh vyberte pomocí otočného voliče vzorů vzor " | :".

Pro cik-cak steh vyberte pomocí voliče vzorů vzor " 33".

K volbě dalších stehů otočte volič délky stehu na pozici „S1“ nebo „S2“ a zvolte požadovaný vzor voličem stehu.

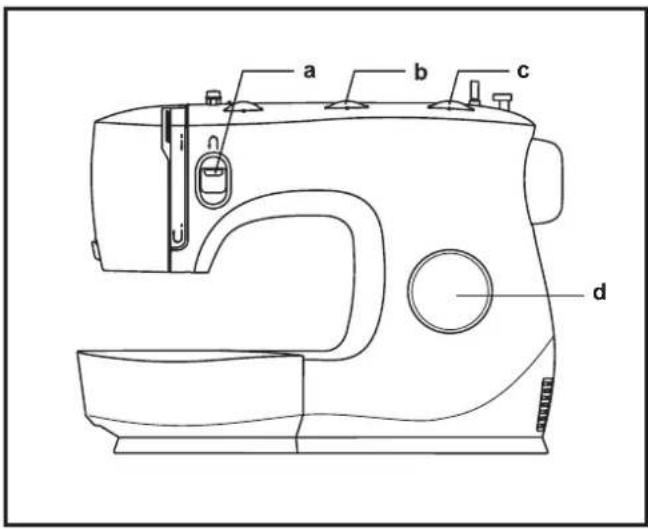

a. Páčka pro zpětné šití
b. Volič nastavení šířky
c. Volič nastavení délky stehu
d. Volič pro výběr stehu

□ Volič šířky stehu a volič délky stehu

Funkce voliče pro nastavení šířky stehu

Maximální šířka entlovacího stehu je 5 mm, šířku můžete u kteréhokoliv stehu zmenšit. Šířka stehu se zvětšuje při otáčení voliče od „0“ k „5“.

Voličem šířky stehu ovládáte také polohu jehly při přímém stehu.

Poloha „0“ je středová, poloha „5“ je levá krajní. (1) (Model M3300/ M3305 /M3400 /M3405 /M3500 /M3505)

Poloha „0“ je středová, "5" je jehla v pozici zcela vpravo. (2) (Model M3200/ M3205)

Funkce voliče délky stehu při šití entlovacím stehem (3)

Nastavte volič stehu na entlovací steh.

Když se blížíte nastavením délky stehu k hodnotě „0“, zvyšuje se hustota entlovacího stehu.

Upravených stehů zpravidla dosáhnete při délce „2.5“ a méně. Hustý entlovací steh se nazývá stehem saténovým.

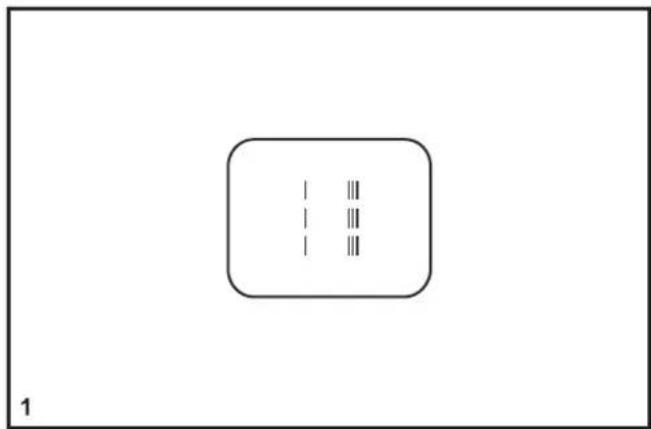

Funkce knofliku pro nastavení délky stehu u rovných stehů (4)

Funkce knoflíku pro nastavení délky stehu u rovných stehů.

Pro šití rovným stehem nastavte na voliči stehu rovný steh. Otáčejte voličem délky stehu a jednotlivé stehy se budou směrem k „0“ zkracovat. Otáčením směrem k „4“ se budou stehy prodlužovat.

Všeobecně platí, že čím silnější je látka, nit a jehla, tím delší by měl být steh. Šijete-li tenkou látku nebo používáte-li tenkou jehlu a nit, nastavte kratší stehy.

Abyste mohli začít šít, nastavte šicí stroj na rovný steh. (1)

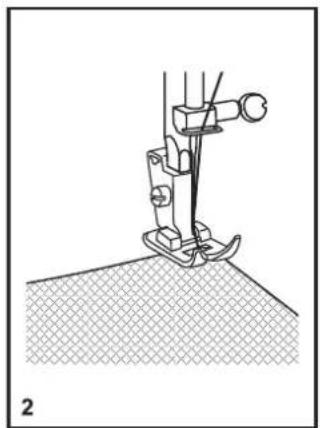

Umístěte látku pod přítlačnou patku tak, aby okraj látky korespondoval se zvolenou linii na stehové desce. (2)

Spustte prítlačnou patku a sešlápněte nožní pedál. Šicí stroj začne šít. (3)

Pro zpevnění začátku a konce švu stiskněte páčku pro šití zpět. (A)

Ušijte několik stehů zpět. Po uvolnění páčky bude stroj šít opět dopředu. (1)

□ Vyjmutí výrobku

Otáčením ručním kolem k sobě (proti směru hodinových ručiček) zdvihněte nitovou páku do nejvyšší polohy, zdvihněte přítlačnou patku a vyjměte výrobek zpod jehly a zpod přítlačné patky. (2)

□ Odříznutí nití

Vytáhněte nitě pod přítlačnou patku a dozadu za ni. Ved'te nitě na stranu kolem čelního panelu a do odřezávače (B). Zatažením dolů nitě odřízněte. (3)

□ Volba stretchového (pružného) stehu

Stretchové (pružné) stehy jsou na voliči stehů odlišeny modře a červeně.

Pro volbu těchto stehů otočte volič stehu na požadovaný vzor. Pak otočte volič délky stehu na „S1“ nebo „S2“. Zde uvádíme dva příklady pružných stehů:

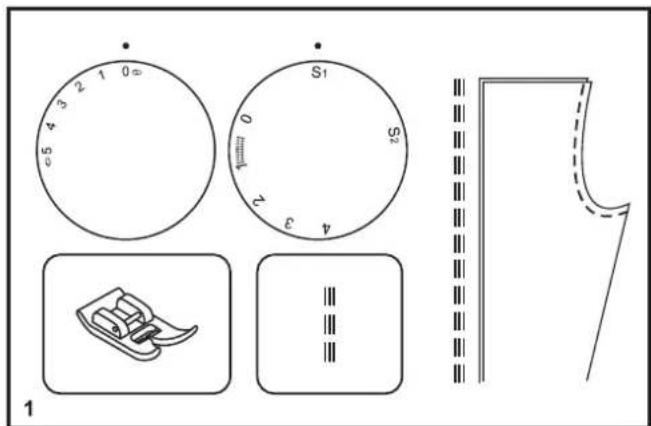

Přímý pružný steh (1)

Nastavte volič stehů na " :".

Dodá trojnásobné zpevnění pružným a namáhaným stehům.

Stroj šije dva stehy dopredu a jeden zpět.

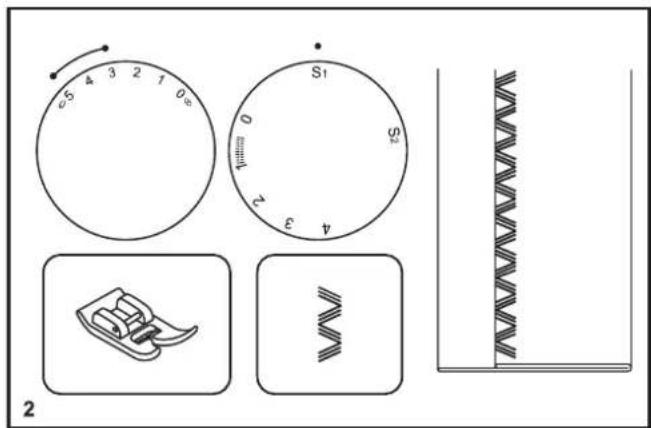

Ric Rac (2)

Nastavte volič stehů na " 3".

Nastavte volič šířky stehu v rozsahu od „3“ až „5“.

Steh Ric Rac je vhodný pro pevné látky, jako je džínovina, manšestr, popelín, plátno apod.

Pro lemování závěsů, zakládání kalhot, sukní atd.

Slepý steh pro pružné látky.

.ΛΛ. Slepý steh/prádlový pro pevné látky.

Poznámka:

Šití slepého stehu vyžaduje praxi. Vždy si ušijte nejprve zkoušku.

Nastavte volič délky stehu s rozsahem zobrazeným na obrázku vlevo. Slepé lemy jsou obvykle šity s delší délkou stehu.

Voličem šířku stehu zvolte odpovídající nastavení pro sílu/typ šité látky, v rozsahu zobrazeném vlevo.

Obecně se užší steh používá pro tkaniny s nižší hmotností a širší steh se používá pro textilie s vyšší hmotností. Otestujte si nastavení, abyste se ujistili, že nastavení stroje je pro danou látku vhodné.

Slepý steh:

Otočte lem na požadovanou šířku a sežehlete jej. Přeložte jej zpět (dle obr. 1) na lícovou stranu, aby horní okraj lemu přesahoval asi o 7 mm na lícovou stranu přeložené látky.

Začněte pomalu šít po překladu, aby se jehla lehce dotýkala přeloženého okraje a zachycovala jen asi jedno či dvě vlákna látky. (2)

Po došití látku rozložte a sežehlete.

Poznámka:

Nejlépe se Vám bude šít slepý steh, použijete-li speciální patku pro slepý steh, kterou koupíte u svého prodejce SINGER®.

☐ Šití 4-krokové knoflíkové dirky (Model M3200/ M3205)

Příprava

1. Sejměte univerzální patku a nasadťe patku pro knoflíkové dírky.
2. Změřte si průměr a tloušt'ku knofliku a přidejte 0,3 cmna uzávěrky, abyste dostaly správnou délku dírky; vyznačte si velikost dírky na látku. (a)
3. Vložte látku pod patku, aby značka na patce pro knoflíkové dírky byla proti značce začátku dírky na látce. Spust'te patku, aby osa knoflíkové dírky nakreslená na látce byla proti středu patky. (b)

Nastavte volič délky stehu na " " k nastavení hustoty stehu.

Poznámka:

Hustota se liší podle látky.

Vždy si ušijte zkušební dírku na odstřižku téže látky.

Postupujte podle pořadí 4 kroků, jeden za druhým s voličem stehu. Když procházíte postup šití knoflíkové dírky krok za krokem, mějte při přepínání voliče stehu jehlu vždy nahoře. Dbejte, abyste v krocích 2 a 4 neušili přilíš mnoho stehů. Páráčkem prořízněte knoflíkovou dírku od obou konců směrem do středu.

Tipy:

• Lehkým snížením napětí niti dosáhnete lepších výsledků.
• U tenkých nebo pružných látek použijte stabilizátor.
• U pružných látek a úpletů se doporučuje vložit silnou nit nebo šňůrku.
• Entlovacím stehem šijte přes silnou nit nebo šňurku. (A)

☐ Šití 1-krokové knoflíkové dirky (Model M3300/M3305/M3400/M3405/M3500/M3505)

Šití knoflíkových dírek je snadný proces se spolehlivým výsledkem. Doporučujeme vždy si ušít knoflíkovou dírku jako vzor na stejné látce se stejným stabilizátorem.

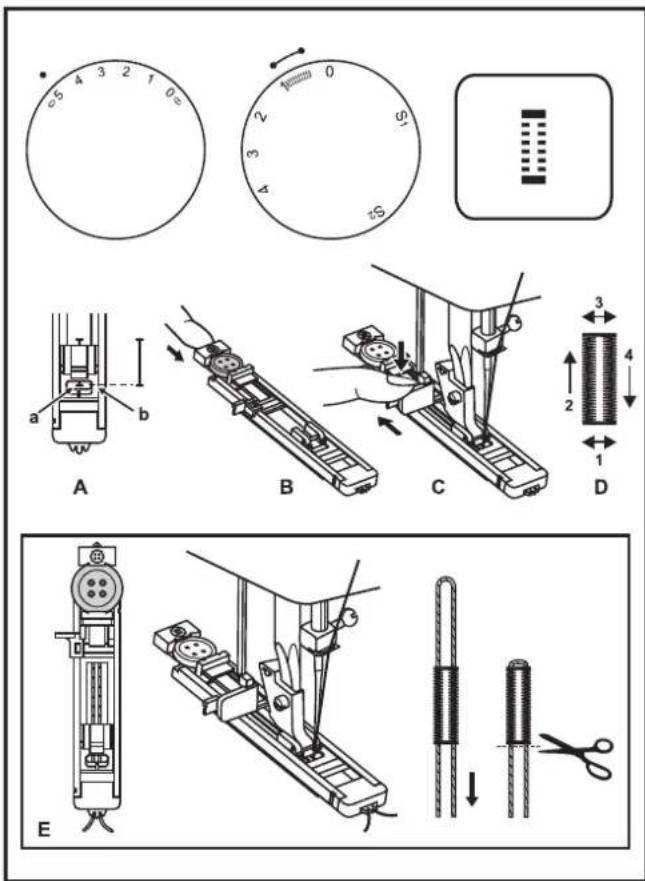

Šití knoflíkové dírky

1. Nakreslete si krejčovskou křídou polohu knoflíkové dírky na látce.
2. Nasadte patku pro knoflíkové dírky a nastavte volič stehů na " . Nastavte délku stehu na " Šířku stehu nastavte na „5“. Šířku je nutné nastavit v závislosti na projektu. Nejdříve provedte zkušební šití.
3. Spustte prítlačnou patku, aby se značka na patce kryla se značkou na látce (A). (Nejdříve se ušije přední závěrka.) (Zarovnejte značku na látce (a) se značkou na patce (b).)
4. Otevřete desku patky a vložte knoflík (B)
5. Spustte páčku knoflíkové dírky a jemně ji zatlačte dozadu (C).
6. Spustte stroj a zlehka přidržujte horní nit.
7. Vyšití knoflíkové dírky se provede v pořadí (D).
8. Po ukončení cyklu zastavte stroj.

Šití knoflíkové dírky na pružné látce (E)

Šijete-li knoflíkovou dírku na pružné látce, zahákněte pod patku silnou nit nebo provázek. Sloupky knoflíkové dírky během šití provázek obšijí.

1. Nakreslete si krejčovskou křídou polohu knoflíkové dírky na látce, nasadťe patku pro knoflíkové dírky a volič stehů na "Nastavte délku stehu na "
2. Zahákněte silnou nit na zadním konci přitlačné patky a vedte konce nitě dopředu, zasadte je do drážek a zatím svažte.
3. Spustte prítlačnou patku a začněte šít. *Nastavte šíři stehu tak, aby odpovídala průměru zvolené výstužné nitě.
4. Po došití zlehka zatáhněte za nit, vyrovnejte dírku a odstřihněte konce.

□ Přišívání knoflíků

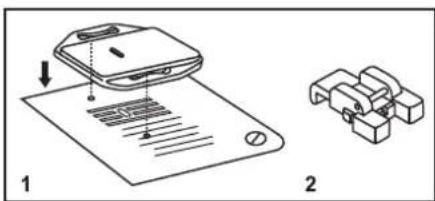

Nasad'te krycí desku podavače. (1)

Zaměňte univerzální patku za patku pro přišívání knoflíků. (2)

Délku stehu nastavte na „0“.

Vložte knoflík a látku pod přítlačnou patku dle obrázku. (3)

Zvolte entlovací steh. Nastavte volič, dokud se jehla bez problémů nepohybuje z jedné do druhé dirky. Otáčením ručním kolem zkontrolujte, jestli jehla jde do pravé i levé dirky knoflíku. Pomalu přišijte knoflík asi 10 stehy.

Vytáhněte jehlu z látky. Zvolte opět přímý steh, pak ušijte několik zajišťovacích stehů.

Požadujete-li krček, vložte nahoru na knoflík látací jehlu a šijte. (4)

U knoflíku se 4 dirkami nejprve prošijte prední pár dírek, posuňte výrobek dopředu a prošijte zadní pár dírek.

Nastavte stroj podle obrázku.

Nasad'te zipovou patku.

Zipovou patku můžete nasadit zprava i zleva, podle toho, po které straně patky budete šít. (1)

Při šití kolem jezdce zipu spustte jehlu do látky, zdvihněte přítlačnou patku a přetáhněte jezdce zipu za přítlačnou patku. Spustte patku a pokračujte v šití.

S touto patkou můžete k látce přišít i ozdobnou paspulku. (2)

□ Nasazení násuvné schránky na příslušenství

Přidržte násuvnou desku ve vodorovné poloze a zamáčkněte ji ve směru šipky. (1)

Chcete-li násuvnou schránku na příslušenství sejmout, vytáhněte ji doleva.

V násuvné schránce na příslušenství je uloženo standardní příslušenství stroje.

Odklápěcí kryt schránky otevřete podle obrázku. (2)

□ Výměna přítlačné patky

Sejmutí přítlačné patky

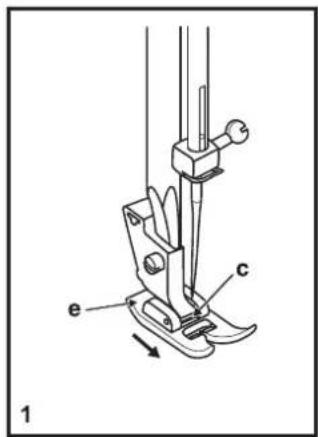

Zatlačte na přítlačnou patku (e) k uvolnění z výřezu (c). (1)

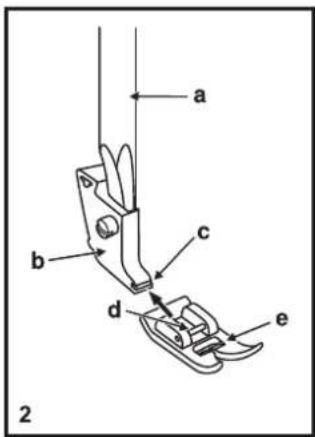

Nasazení přítlačné patky

Zasuňte kolík (d) přítlačné patky (e) do výřezu (c) v držáku přítlačné patky. (2)

Sejmutí a nasazení hřídele přítlačné patky

Zdvihněte jehlovou tyč (a) pomocí páčky.

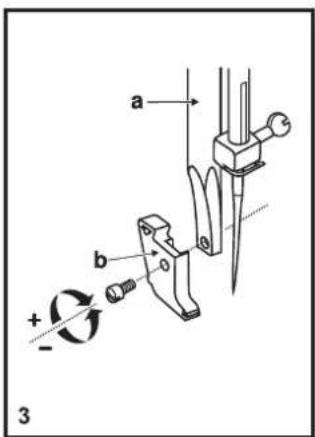

Sejměte a nasadťe hřídel přítlačné patky (b) dle obrázku. (3)

Nasazení vodítka švu

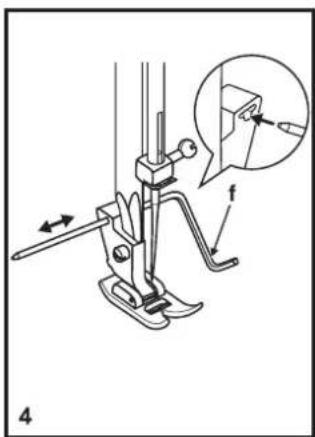

Nasad'te vodítko švu do otvoru (f) podle obrázku.

Nastavte voditko podle potřeby na lemy, sklady, plisé atd. (4)

Pozor:

Při provádění kterékoli ze shora uvedených operací vypněte hlavní vypínač ("O").

□ Odpovídající jehla / látka / nit

PRŮVODCE VÝBĚREM JEHLY, LÁTKY A NITĚ

VELIKOST JEHLY	LÁTKA NIT
9-11 (70-80)	Tenké látky – tenké bavlny, voál, kepr, hedvábí, mušelín, bavlněné úplety, trikot, žerzej, krep, polyesterové tkaniny, látky na košile a halenky.	Tenká bavlněná, silonová, polyesterová, polyesterová s bavlněným opředením.
11-14 (80-90)	Středně silné látky – bavlna, satén, utěrkovina, plachtové plátno, dvojitý úplet, tenčí vlněné látky.	Většina prodávaných nití má střední sílu a hodí se na tyto látky a velikosti jehel.Na syntetické materiály použijte polyesterové nitě a na přírodní tkaniny bavlněné nitě.Vždy použijte stejnou horní a spodní nit.
14 (90)	Středně silné látky – bavlněná celtovina, vlněné látky, silnější úplety, froté.
16 (100)	Silné látky – plátna, vlněné látky, stanové a quiltové látky, džínovina, čalounický materiál (tenký až střední).
18 (110)	Silné vlněné látky, látky na kabát, čalounické látky, některé kůže a koženky.	Silná nit.

DÜLEŽITÉ: Velikost jehly je nutné přizpůsobit síle nitě a hmotnosti tkaniny.

VÝBĚR JEHLY A LÁTKY

JEHLY VYSVĚTLENÍ DRUHY LÁTEK
SINGER® 2020	Standardní ostré jehly. Velikosti od tenké po silné. 9 (70) až 18 (110).	Přírodní tkaniny – vlna, bavlna, hedvábí atd.Nedoporučují se pro dvojité úplety.
SINGER® 2045	Jehla s kulovým hrotem, spojeno. 9 (70) to 18 (110).	Přírodní a syntetické tkaniny, polyesterové směsi.Úplety – polyester, trikot, jednoduché a dvojité úplety.Také pro úplety, Lycra®, látky pro plavky, pružné látky.
SINGER® 2032	Jehly na kůži 12 (80) až 18 (110).	Kůže, koženka, čalounění (zanechává menší dírky, než standardní silná jehla.

Poznámka:

1. Pro dosažení nejlepších výsledků používejte vždy originální jehly SINGER ^® .
2. Vyměňujte jehly často (přibližně po každém výrobku) a/nebo jakmile se začne trhat nit nebo vynechávat stehy.

□ Krycí deska podavače

Krycí desku použijete pro určité druhy práce (např. látání nebo vyšívání volnou rukou).

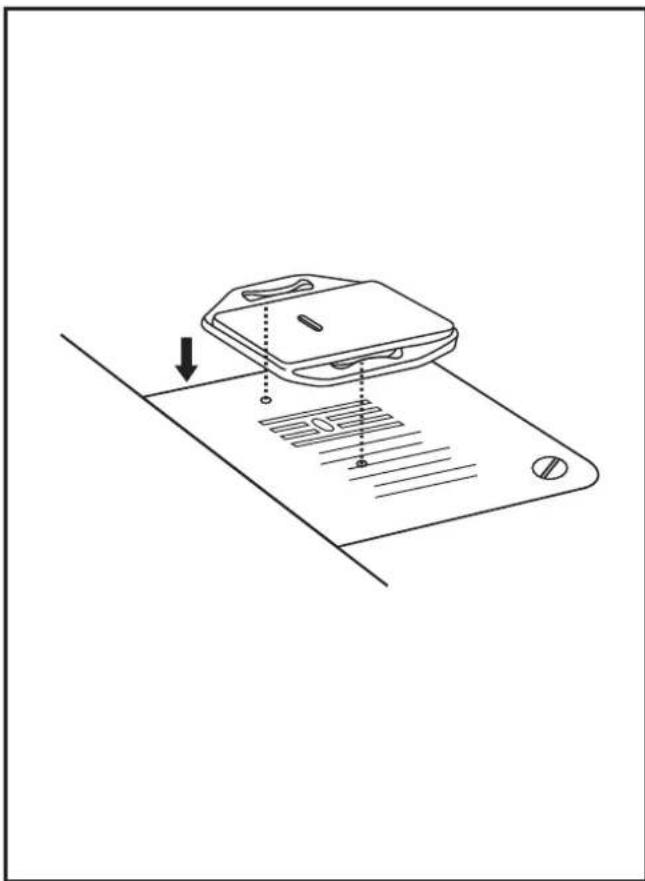

Nasad'te krycí desku podle obrázku.

Pro běžné šití krycí desku nepoužívejte.

Pro šití volným pohybem se doporučuje použít látací/vyšívací patku, která je k dispozici u autorizovaných prodejců SINGER®.

□ Vkládání a výměna jehel

Jehlu měňte pravidelně, zejména, vykazuje-li známky opotřebení nebo způsobuje-li problémy. Nejlepších výsledků vždy dosáhnete se značkovými jehlami SINGER ^® .

Jehlu vložte do stroje podle obrázku takto:

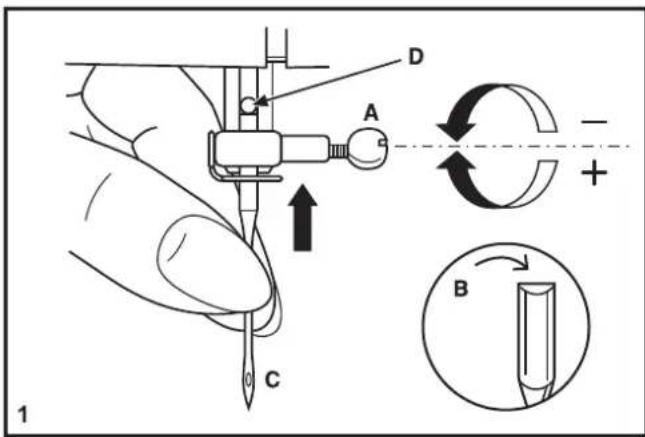

A. Povolte šroubek jehlové svorky a po vložení nové jehly jej opět utáhněte. (1)
B. Plochá strana dříku jehly musí směřovat dozadu.
C/D. Jehlu zasuňte až na doraz.

Pozor:

Pred vkládáním a vyjímáním jehly vypněte hlavní vypínač ("O").

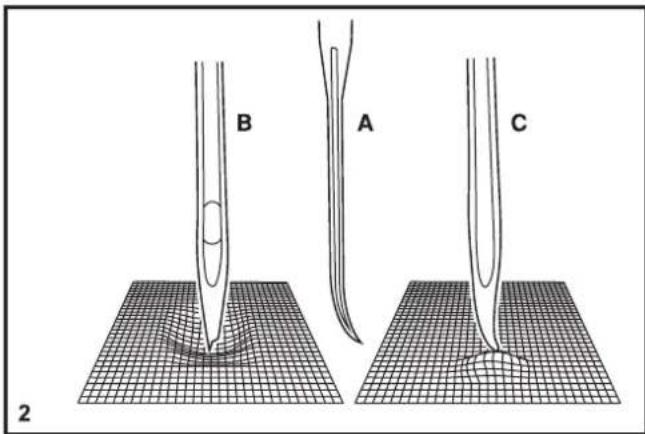

Jehly musejí být v perfektním stavu. (2)

K problémům dochází s:

A. ohnutými jehlami,
B. poškozenými hroty,
C. tupými jehlami.

Odpojte šicí stroj od elektrické sítě vytažením napájecího kabelu ze zásuvky. Před čištěním vždy odpojte šicí stroj od elektrické sítě.

Vyjmutí stehové desky:

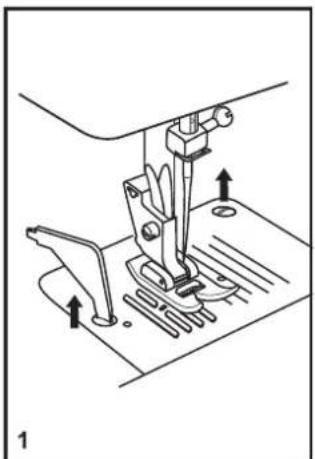

Otočte ručním kolečkem a zdvihněte jehlu do nejvyšší polohy. Otevřete výklopný přední kryt a odšroubujte stehovou desku. (1)

Čištění podavače:

Čištění a mazání chapače:

Vyjměte pouzdro se spodní nití. Vymáčkněte dvě pácky (3) přidržující chapač směrem ven. Vyjměte kryt dráhy chapače (4), chapač (5) a vše vyčistěte měkkým hadříkem. Kápněte do otvoru (6) 1 až 2 kapky oleje pro šicí stroje. Pomocí ručního kolečka otočte dráhu chapače (7) do levé polohy. Vratě chapač (5) na místo. Vratě kryt dráhy chapače na místo a zacvakněte zpět dvě pácky přidržující chapač. Vložte zpět pouzdro na spodní nit, civku se spodní nití a připevněte stehovou desku.

Důležité:

Pravidelně odstraňujte žmolky a nitě z látek. Váš šicí stroj by měl být pravidelně kontrolován v některém z našich servisních středisek.

□ Odstraňování problémů

Problém Příčina Náprava

Trhá se horní nit 1. Stroj není správně navlečen. 1. Navlečte stroj znovu.2. Příliš vysoké napětí niti. 2. Snížte napětí niti (nižší číslo).3. Příliš silná nit vzhledem k jehle. 3. Zvolte silnější jehlu.4. Jehla není správně nasazena. 4. Vyndejte jehlu a znovu ji nasadťe. (plochou stranou dozadu)5. Nit je namotána kolem držáku cívky. 5. Sejměte cívku a natočte nit na cívku.6. Jehla je poškozená. 6. Vyměňte jehlu.
Přetržení spodnínitě	1. Pouzdro cívky není správně vloženo. 1. Vyjměte a znovu vložte pouzdro cívky a zatáhněte za nit. Závit by se měl snadno vytáhnout.2. Pouzdro cívky je špatně navlečeno. 2. Zkontrolujte pouzdro cívky a cívky.
Vynechávání stehů 1. Jehla není správně nasazena. 1. Vyndejte jehlu a znovu ji nasadťe. (plochou stranou dozadu)2. Jehla je poškozená. 2. Vložte novou jehlu.3. Špatná velikost nebo typ jehly. 3. Vyberte jehlu odpovídající niti a látce.4. Nesprávně nasazená patka. 4. Zkontrolujte patku a nasadťe ji správně.
Láme se jehla	1. Jehla je poškozená. 1. Vložte novou jehlu.2. Jehla není správně nasazena. 2. Vyndejte jehlu a znovu ji nasadťe. (plochou stranou dozadu)3. Nevhodná velikost jehly vzhledem k látce. 3. Vyberte jehlu odpovídající niti a látce.4. Špatná patka. 4. Vyberte správnou patku.
Volné stehy	1. Stroj není správně navlečen. 1. Zkontrolujte navlečení.2. Špatně navlečené pouzdro cívky. 2. Navlečte pouzdro spodní niti dle obrázku.3. Špatná kombinace jehla / látka / nit. 3. Vyberte jehlu odpovídající niti a látce.4. Špatné napětí niti. 4. Opravte napětí niti.
Stehy se shrnujínebo zamotávají	1. Příliš silná jehla vzhledem k látce. 1. Vyberte tenčí jehlu.2. Nesprávně nastavená délka stehu. 2. Upravte délku stehu.3. Příliš vysoké napětí niti. 3. Povolte napětí niti.
Nestejné stehy,nerovnoměrnýposuv	1. Nekvalitní nit. 1. Použijte kvalitnější nit.2. Špatně navlečené pouzdro cívky. 2. Vyjměte pouzdro cívky, správně je navlečte a nasadťe.3. Tahali jste za látku. 3. Netahejte při šití za látku, nechte ji posouvat podavačem.
Stroj je hlučný	1. Na chapači nebo na jehlové tyči se nahromadily chlupy nebo olej. 1. Vyčistěte chapač a podavač podle popisu..2. Poškozená jehla. 2. Vyměňte jehlu.
Stroj se zasekává	Nit se zasekává v chapači.	Odstraňte horní nit a pouzdro spodní cívky. Ručně otáčejtekolem dozadu a dopředu a odstraňte nit.

Při likvidaci musí být výrobek bezpečně recyklován v souladu s příslušnými vnitrostátními právními předpisy týkajícími se elektrických a elektronických výrobků. Nevyhazujte elektrické přístroje do netříděného komunálního odpadu; použijte nádoby na separovaný odpad. Informace o dostupných sběrných systémech vám sdělí místní úřady. Při výměně starých přístrojů za nové může být prodejce ze zákona povinen převzít váš starý přístroj k likvidaci zcela bezplatně.

Pokud jsou elektrická zařízení likvidována odvozem na skládky či zavážky, nebezpečné látky v nich obsažené mohou proniknout do podzemních vod, vstoupit do potravinového řetězce a v konečném důsledku poškodit vaše zdraví.

Vyhrazujeme si právo měnit vybavení stroje a sortiment příslušenství bez předchozího oznámení nebo provádět modifikace provedení nebo konstrukce. Tyto modifikace budou však vždy ku prospěchu uživatele a výrobku.

PRÁVA DUŠEVNÍHO VLASTNICTVÍ

Singer a logo Cameo „S“ jsou výhradní ochranné známky společnosti The Singer Company Limited S.à r.l. nebo jejích poboček.

471102403 • Czech ©2019 The Singer Company Limited S.à.r.l. nebo jejich přidružených společností. Všechna práva vyhrazena.

IM_KXXV(CZ)
