NÁVOD K OBSLUZE GPR 801 E Güde
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
CZ Kontrola stavu oleje
SK Kontrola stavu oleja
CZ Před prvním uvedením do provozu musí být motor bezpodmínečně naplněn motorovým olejem. Před každým uvedením do provozu zkontrolujte stav oleje. Motorový olej příp. Doplňte.
CZ Kontrola stavu oleje
SK Kontrola stavu oleja
CZ Kontrola stavu oleje
SK Kontrola stavu oleja
CZ Z důvodů zajištění kvality se každé zařízení podrobuje zkušebnímu chodu a naplní motorovým olejem. Před transportem se olej zase vypustí, na měřící tyči však mohou být zbytky motorového oleje. Přesto prosím svědomitě zkontrolujte stav oleje a znovu doplňte motorový olej. → 5 - 6
CZ Víceúčelové mazivo RO
SK Viacúčelový tuk
HU többcélú zsír
SL univerzalna mast
Přístroj smí obsluhovat a udržovat pouze osoby, které jsou s ním seznámeny a informovány o možných nebezpečích.

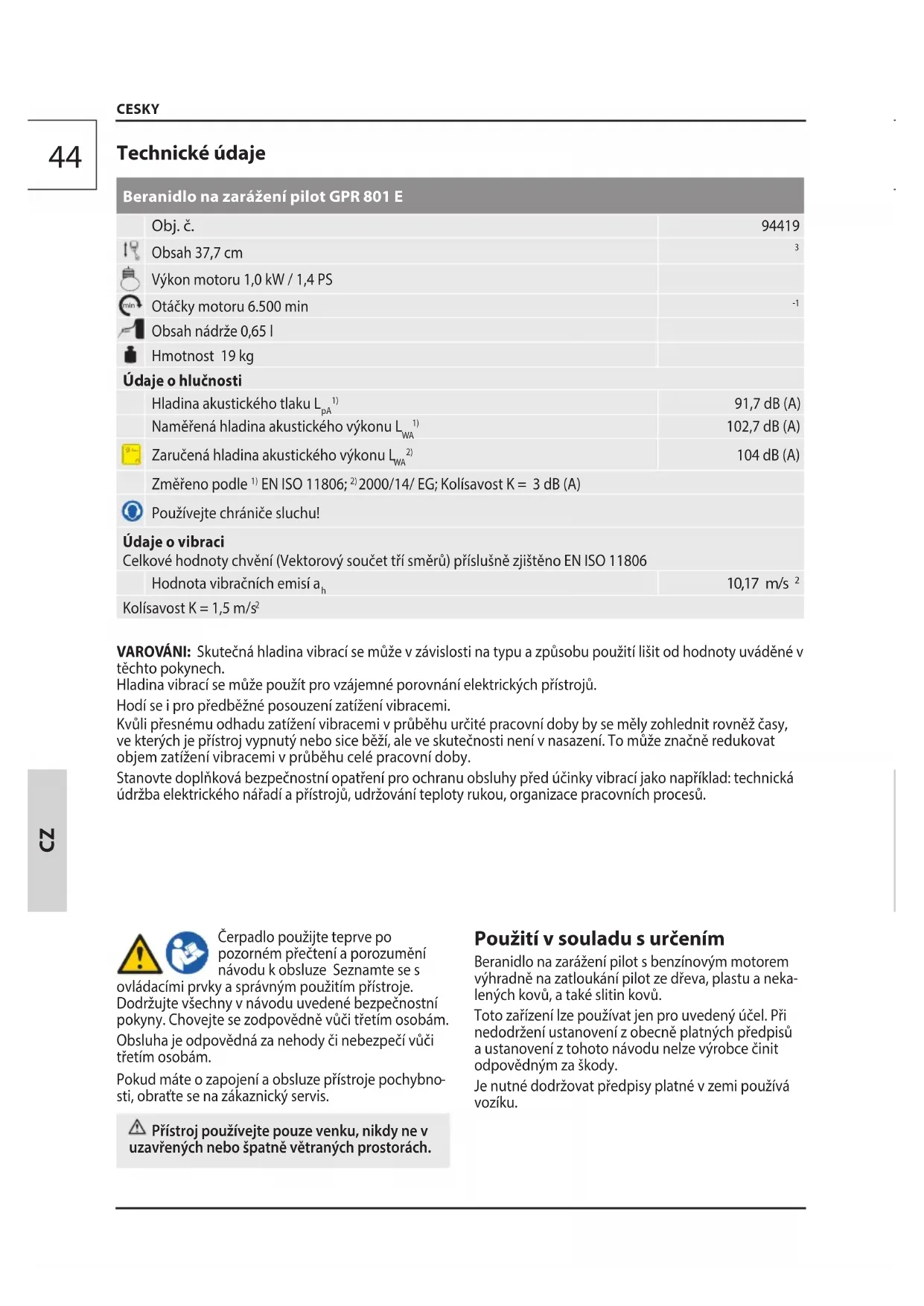

Beranidlo na zarážení pilot GPR 801 E
| Obj. č. | 94419 | |
| Obsah 37,7 cm | 3 | |
| Výkon motoru 1,0 kW / 1,4 PS | ||
| Otáčky motoru 6.500 min | -1 | |
| Obsah nádrže 0,65 l | ||
| Hmotnost 19 kg |
Údaje o hlučnosti
| Hladina akustického tlaku L_pA^1) | 91,7 dB (A) | |
| Naměřená hladina akustického výkonu L_WA^1) | 102,7 dB (A) | |
| Zaručená hladina akustického výkonu L_WA^2) | 104 dB (A) | |
| Změřeno podle ^1) EN ISO 11806; ^2) 2000/14/ EG; Kolísavost K = 3 dB (A) | ||
Používejte chrániče sluchu!
Údaje o vibraci
| Celkové hodnoty chvění (Vektorový součet tří směrů) příslušně zjištěno EN ISO 11806 | |
| Hodnota vibračních emisí ah | 10,17 m/s ^2 |
Kolísavost K = 1,5 m/s²
VAROVÁNI: Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uváděné v těchto pokynech.
Hladina vibrací se může použít pro vzájemné porovnání elektrických přístrojů.
Hodí se i pro předběžné posouzení zatížení vibracemi.
Kvůli přesnému odhadu zatížení vibracemi v průběhu určité pracovní doby by se měly zohlednit rovněž časy, ve kterých je přístroj vypnutý nebo sice běží, ale ve skutečnosti není v nasazení. To může značně redukovat objem zatížení vibracemi v průběhu celé pracovní doby.
Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky vibrací jako například: technická údržba elektrického nářadí a přístrojů, udržování teploty rukou, organizace pracovních procesů.
Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s
ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám.
Pokud máte o zapojení a obsluze přístroje pochybnosti, obraťte se na zákaznický servis.
Přístroj používejte pouze venku, nikdy ne v avřených nebo špatně větraných prostorách.
Použití v souladu s určením
Beranidlo na zarážení pilot s benzínovým motorem výhradně na zatloukání pilot ze dřeva, plastu a nekalených kovů, a také slitin kovů.
Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody.
Je nutné dodržovat předpisy platné v zemi používá vozíku.
Požadavky na obsluhu
Přístroj smí obsluhovat a udržovat pouze osoby, které jsou s ním seznámeny a informovány o možných nebezpečích.
Nikdy nenechávejte děti pracovat s přístrojem. Nikdy nenechávejte dospělé bez řádného zaškolení pracovat s přístrojem.
Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze.
Kvalifikace: Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace.
Minimální věk: Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele
Místní ustanovení mohou stano- vit minimální věk uživatele.
Školení: Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návo- dem k obsluze. Speciální školení není nutné.
Zbytková nebezpečí
Nebezpečí úrazu!
Nikdy nesahejte pod těleso skříně, když přístroj běží. Noste ochranné boty.
Během práce noste ochranné brýle.
Nebezpečí popálení!
Některé díly stroje se při provozu silně zahřívají. Dotyk horkých částí stroje může způsobit popáleniny Zařízení nechte po ukončení provozu nejprve vychladnout.
Nebezpečí otravy!
Výfukové plyny, pohonné hmoty a mazací prostředky jsou jedovaté. Vdechování výfukových plynů může být smrtelné!
Neprovozujte stroj v uzavřeném prostoru, kde se mohou nahromadit nebezpečné plyny oxidu uhelnatého.
Nebezpečí exploze / Nebezpečí požáru!
Benzín a benzinové páry jsou lehce vznětlivé, resp. výbušné.
Nepracujte s přístrojem v prostředí s nebezpečím exploze, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prachy.
Nikdy neprovozujte prístroj v okolí lehce vznětlivých materiálů.
I při správném používání a dodržování všech bezpečnostních předpisů mohou stále ještě existovat zbytková rizika.
- Poškození sluchu
Delší pobyt v bezprostřední blízkosti běžícího přístroje může způsobit poškození sluchu. Používejte chrániče sluchu! - Poškození zdraví vyplývající z vibrací rukou a paží, pokud se zařízení používá delší dobu, nebo není řádně vedené a vyhodnocené.
Systémy tlumení vibrací nejsou žádnou garantovanou ochranou proti bílé nemoci prstů nebo syndromu karpálního tunelu. Proto je nutné při pravidelném dlouhodobém používání přístroje bedlivě sledovat stav prstů a zápěstí. Pokud se objeví příznaky výše uvedených nemocí, vyhledejte okamžitě lékaře. Aby se snížilo riziko „bílé nemoci prstů“, udržujte své ruce během práce teplé a dělejte pravidelné přestávky.
I přes dodržování provozního návodu mohou existovat také skrytá zbytková rizika.
Chování v případě nouze
Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Kvůli případné nehodě musí být na pracovišti vždy po ruce lékárnička první pomoci dle DIN 13164. Materiál, který sí z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc, uvedte tyto údaje:
- Místo nehody
- Druh nehody
- Počet zraněných
- Druh zranění
Symboly
Výstraha/pozor!
Ke snížení rizika zranění si přečtěte provozní návod.
Noste ochranné brýle!
Používejte chrániče sluchu!
Noste ochrannou helmu!
Noste bezpečnostní obuv s ochranou proti proříznutí, drsnou podrážkou a ocelovou špičkou!
Noste ochranné rukavice!
Před všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky.
Varování před horkými povrchy! Nebezpečí popálení!
Výstraha před nebezpečným elektrickým napětím
Dávejte pozor na hořlavé látky
Varování před zraněním rukou / zhmožděninami
Z důvodu vymrštování cizích těles nepouštějte do blízkosti jiné osoby.
Nebezpečí otravy! Přístroj používejte pouze venku, nikdy ne v uzavřených nebo špatně větraných prostorách.
Zákaz kouření a otevřeného ohně.
Motor tankujte jen ve vypnutém stavu.
Stroj držte mimo dosah dětí.
Chraňte před vlhkem. Nevystavujte stroj dešti.
CE symbol
Chraňte před vlhkem
Obal musí směřovat nahoru
Bezpečnostní Upozornění
Děti a ostatní osoby i zvířata držte během používání přístroje v bezpečné vzdálenosti. Minimální bezpečnostní odstup činí 15 m.
Noste vhodný pracovní oděv, jako pevnou obuv s protiskluzovou podrážkou, ochranné brýle a ochranu sluchu!
Nenoste volný oděv nebo šperky. Vlasy, oděv a rukavice je nutné mít mimo dosah pohyblivých částí, protože by mohly být zachyceny pohybujícími se díly. Nepoužívejte zařízení, když jdete naboso nebo v otevřených sandálech.
Přístroj nepoužívejte, jste-li unavení, nemocní, pod vlivem drog, alkoholu nebo léků.
Spouštějte stroj jen tehdy, když se nachází v normální pracovní poloze
Vyhněte se abnormálnímu držení těla. Zaujměte stabilní postoj a neustále udržujte rovnováhu.
Špatné osvětlení/ světelné poměry dstavují velké bezpečnostní riziko.
Při práci s přístrojem vždy zajistěte dostatečné osvětlení, resp. dobré světelné poměry.
Při práci držte přístroj pevně oběma rukama a s odstupem od vlastního těla.
Pozor pri chůzi pozpátku, nebezpečí kopnutí!
Zapínač/vypínač a bezpečnostní spínač se nesmí zamykat.
Používáním jiných náhradních dílů mohou vzniknout nehody/ úrazy pro uživatele. Za z toho vyplývající škody výrobce neruči.
Přístroj skladujte na suchém místě.
⚠️ Před každým uvedením do provozu zkontrolujte všechny šroubové a zásuvné spoje, a rovněž ochranná zařízení z hlediska pevnosti a správného utažení a lehkosti chodu všech pohyblivých dílů.
Ochranná zařízení, která se nachází na stroji, je striktně zakázáno demontovat, měnit, používat v rozporu s jejich určením nebo připevňovat ochranná zařízení jiných výrobců.
⚠️ Přístroj se nesmí používat, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotrebené a poškozené díly vyměňte.
⚠️ Nebezpečí požáru!
Palivo je vysoce hořlavé.
Zákaz kouření a otevřeného ohně.
Neskladujte žáhnou pohonnou hmotu v blízkosti stroje.
Stroj se smí tankovat jen venku a ne v blízkosti otevřených plamenů resp. hořících cigaret.
Tankujte před spuštěním stroje. Pokud je motor v chodu nebo ještě horký, nesmí se tankovat ani otvírat víko nádrže.
Po použití nechte stroj minimálně 5 minut vychladnout, než budete doplňovat pohonnou hmotu.
Dbejte na to, aby palivo nepřeteklo. Pokud palivo přeteče, motor se nesmí spouštět. Odstraňte na přístroji znečištěné místo a zabraňte jakémukoliv pokusu o zapalování, dokud se neodpaří výpary paliva.
Upevněte zase všechny kryty a uzávěry na palivové nádrži a na palivových nádržkách.
Palivovou nádrž vyprazdňujte výhradně venku.
Nikdy neukládejte stroj s benzinem v nádrži uvnitř budovy, ve které by případně mohly přijít výpary benzinu případně do styku s otevřeným ohněm nebo jiskrami
Údržba
Před všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky.
Opravy a práce, nepopsané v tomto návodu, smí provést jen kvalifikovaný autorizovaný personál.
Používejte jen originální příslušenství a originální náhradní díly.
Udržujte stroj, zejména větrací otvory, vždy v čistém stavu. Těleso stroj nikdy neostřikujte vodou!
Pro čištění kompresoru a jeho součástí nepoužívejte ředidla, hořlavé nebo toxické kapaliny.
Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba
a péče může vést k nepředvídaným nehodám a úrazům.
V prípadě potřeby najdete seznam náhradních dílů na internetové stránce www.guede.com.
Likvidace
Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji nebo na obalu.
Likvidace přepravního obalu
Obal chrání přístroj před poškozením při dopravě. Obalové materiály jsou zpravidla voleny podle ekologicky přijatelných hledisek a hledisek nakládání s odpady, a proto jsou recyklovatelné. Vrácení obalu do materiálového oběhu šetří suroviny a snižuje výskyt odpadů. Části obalů (např. fólie, styropor®) mohou být nebezpečné pro děti.
Nebezpečí udušení!
Ukládejte části obalů mimo dosah dětí, a co možná nejrychleji je zlikvidujte.
Záruka
Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje.
Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Pří reklamací v záruční době je třeba přiložit originální doklad o koupi s datem prodeje.
Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky.
Důležité informace pro zákazníka
Upozorňujeme, že vrácení během záruční doby nebo i po záruční době je třeba zásadně provést v originálním obalu. Tímto opatřením se účinně zabrání zbytečnému poškození při dopravě a jeho často spornému vyřízení. Přístroj je optimálně chráněn jen v originálním obalu, a tím je zajištěno plynulé zpracování.
Servis
Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší do-movské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole.
Sériové číslo:
Objednací číslo:
Rok výroby:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Plán prohlídek a údržby
| Pravidelné údržbové období Před každým uvedením do provozu | Po každém vyřazení z provozu | Po 1 měsící | Po 12 měsících | Po 24 měsících | |
| Vzduchový filtr | Kontrola | √ | |||
| Výměna | √ | ||||
| Zapalovací svíčka | KontrolaVyčistěte | √ | |||
| Výměna | √ | ||||
| Porucha | Příčina | Odstranění |
| Motor nestartuje | Prázdná nádrž/Nedostatek paliva | Doplňte palivo → 3 |
| Nebyl použit sytič | Použijte sytič → 7 | |
| nesprávné palivo, skladování bez vypuštění benzínové nádrže, nespráv-ný druh benzínu | Palivovou nádrž a karburátor vypustře. Nalijte čerstvý benzín. | |
| Znečištěná zapalovací svíčka, (zbytky uhlíků na elektrodách), příliš velká vzdá-lenost elektrod. | Svíčku vyčistěte, zkontrolujte tepelnou hodnotu svíčky, svíčku příp. vyměňte, na-stavte 0,6-0,8 mm → 11 | |
| Zapalovací svíčka je vlhká od benzínu (přesycený motor). | Zapalovací svíčku vysušte a opět nasadťe. | |
| Motor nedosáhne ma-ximálního výkonu | Znečištěná zapalovací svíčka, (zbytky uhlíků na elektrodách), příliš velká vzdá-lenost elektrod. | Svíčku vyčistěte, zkontrolujte tepelnou hodnotu svíčky, svíčku příp. vyměňte, na-stavte 0, 6-0,8 mm → 11 |
| Znečištěný vzduchový filtr Vyčistěte nebo vyměňte vzduchový filtr → 10 | ||
| Špatná směs paliva (příliš mnoho oleje) | Doplňte palivo → 3 | |
Technické údaje
Baranidlo na zarážanie pilót GPR 801 E
Čerpadlo použite až po pozornom prečítaní a porozumení návodu na obsluhu. Oboznámte sa s ovládacími
Obsluha je zodpovedná za nehody či nebezpečenstvo voči tretím osobám.
Zvyškové nebezpečenstvá
Nebezpečenstvo úrazu!
Používajte bezpečnostnú obuv s ochranou proti prerezaniu, drsnou podrážkou a ocelovou špičkou!
Používajte ochranné rukavice!
Výstraha pred nebezpečným elektrickým napätím
Vyhnite sa abnormálnemu držaniu tela. Zaujmite stabilný postoj a neustále udržujte rovnováhu.
Zapínač/vypínač a bezpečnostný spínač sa nesmú aretovat.
Upevnite zase všetky kryty a uzávery na palivovej nádrži a na palivových nádržkách.
Palivovú nádrž vyprázdňujte výhradne vonku.
výroby. Všetky tieto údaje nájdete na typovom štítku. Aby ste mali tieto údaje vždy poruke, zapíšte si ich, prosím, dole.
Sériové číslo:
Objednávacie číslo:
Rok výroby:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Plán prehliadok a údržby
Překlad prohlášení o shodě EU
Tímto prohlašujeme my, že koncepce a konstrukce uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.
