BDG3334DG - Kohoutek Concept - Bezplatný návod k obsluze

Typ produktu	Dřezová baterie
Značka	Concept
Model	BDG3334DG
Rotace těla	360°
Vnitřní kartuše	Vysoce kvalitní keramika
Povrchová úprava	Mechanická technologie odolná proti poškrábání
Materiál těla	Mosaz nebo chromovaná nerezová ocel (podle modelu)
Perlátor	Demontovatelný pro údržbu
Připojení	Flexibilní hadice 3/8" (včetně redukce v případě potřeby)
Doporučený tlak vody	Běžný domácí (3-5 barů)
Typ montáže	Na dřez, upevnění maticemi a dodanými díly
Čisticí údržba	Neutrální prostředky bez abrazivních částic, mýdlový roztok, ocet na vodní kámen
Údržba chromovaného povrchu	Speciální přípravek na nerezovou ocel nebo chrom
Údržba žulového povrchu	Voda a speciální mléko na žulu, po čištění osušit
Doporučené sušení	Měkký hadřík po každém použití, aby se zabránilo vodnímu kameni
Instalace	Kvalifikovaným odborníkem
Záruka	Proti výrobním vadám a vadám materiálu (po předložení faktury)
Kompatibilita s dřezem	Navrženo pro dřezy z žuly Concept
Opravitelnost	Vyměnitelná keramická kartuše, upevňovací díly k dispozici
Bezpečnost	Vyhněte se chlorovaným nebo alkoholickým výrobkům, mechanickým nárazům

Často kladené otázky - BDG3334DG Concept

Jak nainstalovat baterii Concept BDG3334DG?

Uzavřete přívod vody, odšroubujte perlátor, abyste zabránili ucpání. Připevněte tělo k dřezu pomocí dodaného příslušenství, ručně připojte flexibilní hadice (bez nářadí), poté otevřete vodu a zkontrolujte těsnost. Instalaci by měl provést kvalifikovaný odborník.

Jaké čisticí prostředky použít?

Používejte neutrální prostředky bez abrazivních částic (mýdlový roztok). Na vodní kámen naneste roztok octa nebo čisticí prostředek s octem. Vyhýbejte se chloru, alkoholu a drsným houbičkám, které poškrábou povrch.

Je povrch baterie odolný proti poškrábání?

Ano, baterie je pokryta mechanickou technologií odolnou proti poškrábání. Vyhněte se však kontaktu s ostrými předměty (kuchyňské nože), abyste zachovali vzhled.

Co dělat v případě úniku pod dřezem?

Nejprve zkontrolujte, zda jsou spoje řádně utaženy rukou. Pokud únik přetrvává, uzavřete vodu a demontujte těsnění k prohlídce. Odborník může v případě potřeby vyměnit keramickou kartuši.

Jak udržovat perlátor?

Pravidelně demontujte perlátor a čistěte usazeniny vodního kamene octovým roztokem. Opláchněte a znovu namontujte. To udržuje stálý průtok vody.

Mohu baterii nainstalovat sám?

Výrobce doporučuje instalaci kvalifikovaným odborníkem. Nesprávná instalace ruší záruku. Pokud jste zkušený kutil, pečlivě postupujte podle pokynů v návodu.

Jaká je životnost keramické kartuše?

Keramická kartuše může při běžném používání vydržet několik let. Pokud baterie kape, je kartuše pravděpodobně opotřebovaná a je třeba ji vyměnit.

Je baterie kompatibilní s jinými dřezy než Concept?

Baterie je navržena tak, aby dokonale pasovala na žulové dřezy Concept, ale lze ji nainstalovat i na jiné standardní dřezy (jednoduchý nebo víceotvorový). Zkontrolujte rozměry dřezu.

Jak dodat chromovanému povrchu lesk?

Občas vyleštěte speciálním přípravkem na nerezovou ocel nebo chrom. Po čištění opláchněte a osušte měkkým hadříkem, abyste obnovili lesk.

Vztahuje se záruka na problémy s instalací?

Ne, záruka se vztahuje pouze na výrobní vady a vady materiálu. Vady způsobené nesprávnou instalací nebo údržbou nejsou kryty. Uschovejte si fakturu.

NÁVOD K OBSLUZE BDG3334DG Concept

Dekujeme Vám, ze jste si zakoupili vyrobek značky Concept, a prejeme Vám, abyste byli s našim vyrobkem spokojeni po celou dobu jeho uživani. Pred prvním použitím prostudujte pozorné celý námov d k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatné osoby, které budou s vyrobkem manipulovat, byly seznámeny s tímtó námodem. Postupujte na základě doporučeni uvedeného v námodu a poté úspěšné nový vyrobek používejte.

OBSAH

Duležita upozorněni
- Technické parametry
- Čistěnéá udržba
Montáž baterie
Zaruka

DULEZITA UPOZORNENI

Pri udzbe baterie berte v potaz jej povrchovou upravu a pouzivejte cisticic prostredky, které se hodni dany povrch. Nikdy k cisteni nepouzivejte prostredky s obsahem chloru nebo alkoholu a Pokud s nimi pracujete v blizkosti baterie, vyhyejte se kontaktu.

Ačkoliv je povrch baterii odolné, vyvarujte se mechanickému poskození ostrymi predměty, například poskrábání kuchyńským nožem.

TECHNICKÉ PARAMETRY

Minimálni tlak vody: (0,5 bar)

Maximánlí tlak vody: (10 bar)

Maximánlí teplota hörké vody: 80 °C

Doporucená teplota horké vody: 70^

CISTENIA UDRZBA

Drezové baterie Concept v sobě skloubí praktický design a kvalitné provedeni. Uvnitr kaźdé baterie se nachází kvalitné keramická kartuše, která tvorí základné tělo baterie. Povrch baterie je potažen technologii odolnou proti Mechanickému poskrábaní. Zároven byl vyvinut tak, aby perfektně ladil s designem granitovém drezů Concept.

Baterii pravidelné Čistěteneutralími prostředky, které neobsahuji abrazivnéčastíce, postačí mydlový Roztok. Po vyčistěni opláchněte povrch vodou a vysuste. Větěsí necistoty a usazeniny vodniho kamene odstranité roztokem octu nebo Čisticém prostředkem, v jehož složeni je ocet. Po použitý vysuste povrch baterie měkkou utěrkou. Pravidelným vysušovám chronité bateriž prešnézadoucím usazováním vodniho kamene.

CZ

Baterie s chromovym povrchem Čas od Času vylestěte SPECIALNIM prostředkem na nerezové Či chromové povrchy. Odstranite skvrny a zároven obnovíte lesk chromového povrchu.

Baterie s granitovym povrchem Jednou za cas osetrete vodou s mlekem urcenym pro granitové drezy. Povrch oplachněte teplou vodou a osuste mekkou uterkou. Vapenné usazeniny kolem sitka odstranite roztokem octu nebo octovym Čisticem.

Kazdodenni a pravidná peče prodlužuje jejichŽivotnost.

MONTAZ BATERIE

Pri instalaci vyrobku prosim dodržujte následujíci postup. Na závady zpúsobné ne správnou instalaci se nevztahuje záruka.

Pred montáží vyrobku se ujistěte, ze není nijak poškozený.

Vyrobek by mél-byt instalován odborníkem, který má k instalaci vodovodnich bateriš. potřebnou kvalifikaci.

Díky tomu, ze se dá tělo kázdé baterie otáčet o 360^ múžete madlo k ovládání instalovat na pravou i levou stranu.

Instalace

• Uzavrete prívod teplé a studené vody.
• Odsroubujte perlátor, aby pri prvním použití baterie nedoslo k jeho upání.
• Ustavte telo baterie na drez pomoci upevnovacho prisluosenstvi. Pripojte hadice na vodu a ručné dotáhněte. Nedotahujte pomoci nastrojú ani hrube sily, závity na venti-lech nebo hadićích by se mohly poskodit.
• Pokud potřebujete, našroubujte na obě hadice redukci se zámITEM 3/8".
• Našroubujte hadice k privodu vody a otevřete privod vody. Baterii ponechte v zavrěné pozici, kdy neteče voda a zkontrolujte těsnost všech priopojení. Pokud potrebujete provest dodatečné utěsněné spoů, nezapomeće uzavřit privod vody.
• Pokud je utěsněné věsch spoů v pořádku, pustte studenou i teplou vodu,nejprve na kratsí chasový interval. Poté nainstalujte perlátor, který jste na začátku demontovali a znovu uvedte do provozu.

Popis jednotlivych casti vyrobku BDC6529, BDG6529BC

Číslo Položka

1 Perlátor

2 Výpust

3 Tělo baterie

4 Podstavec

5 Kartuše

6 Matice

7 Šroubovací uzávěr

8 Madlo

9 Upevnovaci díly

10 Hadice

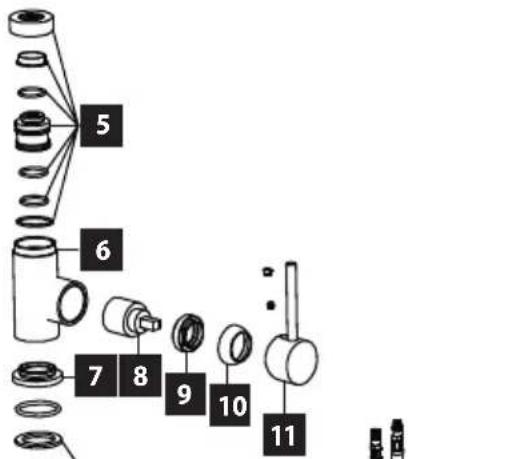

Popis Jednotlivych Časti vyrobku BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Číslo Položka

1 Perlátor

2 Hlava výpusti

3 Spojovací díly

4 Výpust

5 Spojovací díly

6 Těo baterie

7 Podstavec

8 Kartuše

9 Matice

10 Šroubovací uzávěr

11 Madlo

12 Upevnovací díly

13 Hadice

Popis jednotlivych casti vyrobku

Číslo Položka

1 Perlátor

2 Výpust

3 Spojovací díly

4 Těo baterie

5 Kartuše

6 Matice

7 Šróubovací uzávěr

8 Madlo

9 Podstavec

10 Upevnovací díly

11 Hadice

Popis jednotlivych ccasti vyrobku

BDC5327,BDC5327BC

Číslo Položka

1 Perlátor

2 Hubice

3 Spojovací díly

4 Těo baterie

5 Kartuše

6 Kryt matice

7 Šróubovací uzávěr

8 Madlo

9 Podstavec

10 Upevnovací Čast

11 Hadice

12 Pržvodní trubice

Popis jednotlivych casti vyrobku

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Číslo Položka

1 Perlátor

2 Sprchová hlavice

3 Hadice

4 Hubice

5 Spojovací díly

6 Těo baterie

7 Podstavec

8 Kartuše

9 Matice

10 Šroubovací uzávěr

11 Madlo

12 Upevnovací díly

13 Hadice

Popis jednotlivych casti vyrobku

BDC7547

Číslo Položka
1	Provizdušnovací plást
2 Perlátor
3 Vyjímatelné hlavice
4 Hadicová spojka
5 Silíkonová hadice
6 Přípojavác hadice
7	Držák vyjímatelnéhadice
8 Konektor
9 Spojovác díl
10 Tělo baterie
11 Kartuše
12 Kryt matice
13 Šròbovác uzávěr
14 Madlo
15 Podstavec
16 Prívodnítrubice
17 Upevnovác chast
18 Hadice

ZÁRUKA

Během záručniho obdóbi stanoveného vyrobcem je vyrobce zodpovedný za vyrobní a materiálové vady. V przypadě, ze se takovéto vady objeví, vratte, prosím, dřez prodávajćimu s priloženymi doklady o jeho nabytí. Tyto doklady uchovávejte po celou dobu záručniho obdóbi.

Záruka se nevztahuje na vady vzníkle nesprávnou montáží nebo Údržbou. Nedodržíte-li poukyny vyrobce, nemůze byt pripadná oprava uznána jako zárucné.

POŠAKOVANIE

Hoci je povrch bateri odolny, vyvarujte sa mechanickému poskodeniu ostrymi predmetmi, napriklad poskriabaniu kuchynským nožom.

TECHNICKÉ PARAMETRE

Každodenná a pravidelná udrzba predlži ichŽivotnost.

MONTAZ BATÉRIE

Pred montážou vyrobku sa ubezpečte, ze nie je nijako poškodený.

Vyrobok by mal instalovat odbornik, ktory ma na instalaciu vodovodnych bateri potrebnu kvalifikaciu.

Vdaka tomu, ze sa telo každej batérié moze otáčat o 360^ , MOZno držadlo na ovládanie instalovat na pravú alebo l'avú stranu.

Instalácia

• Uzavrite privod teplej a studenej vody.
• Odrskrutkujte perlátor, aby pri pvom použití batérié nedoslo k jeho upchatiu.
• Usadte telo baterie na drez pomocou upevnovacieho prisluosenstva. Pripojte hadice na vodu a ručne dotiahnite. Nedotahujte pomocou nastrojov ani hrubou silou, aby sa neposkodili závity na ventiloch a hadiciach.
• Ak potrebujete, na obe hadice priskrutkujte redukciu so zavitom 3/8".
• Hadice priskrutkujte k privodu vody a otvorte privod vody. Bateriu nechajte v zavretej pozicii, kad netecie voda, a skontrolujte tesnost' vsetkych pripojeni. Ak potrebujete dodatočne utesnit spoje, nezabudnite zatvorit privod vody.
• Ak je utesnenie vsetkych spojov v poriadku, pustte studenu aj teplu vodu, Najpriv na kratsi casovy interval. Potom nainstalujte perlator, ktory ste na zaciatku demontovali, a znova ho uvedte do cinnosti.

Popis jednotlivych ccasti vyrobku BDC6529, BDG6529BC

Číslo Položka

1 Perlátor

2 Výpust

3 Teo batérié

4 Podstavec

5 Kartuša

6 Matica

7 Skrutkovací uzáver

8 Držadlo

9 Upevnovacie diely

10 Hadica

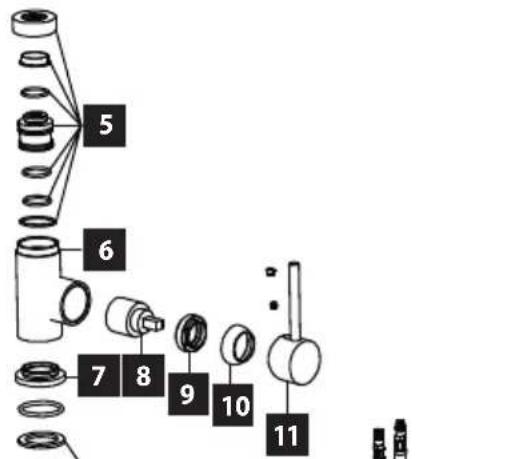

Popis jednotlivych chastiVyrobku BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Číslo Položka

1 Perlátor

2 Hlava výpustu

3 Spojovacie diely

4 Výpust

5 Spojovacie diely

6 Teo batérié

7 Podstavec

8 Kartuša

9 Matica

10 Skrutkovací uzáver

11 Držadlo

12 Upevůmovacie diely

13 Hadica

Popis jednotlivych casti vyrobku

Číslo Položka

1 Perlátor

2 Výpust

3 Spojovacie diely

4 Te o batérié

5 Kartuša

6 Matica

7 Skrutkovací uzáver

8 Držadlo

9 Podstavec

10 Upevnovacie diely

11 Hadica

Popis jednotlivych ccasti vyrobku

BDC5327,BDC5327BC

Číslo Položka

1 Perlátor

2 Hupice

3 Spojovacie diely

4 Te o batérié

5 Kaṭuša

6 Kryt matice

7 Skrutkovací uzáver

8 Držadlo

9 Podstavec

10 Upevůmovacie šast

11 Hadica

12 Privodný trubice

Popis jednotlivych casti vyrobku

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Číslo Položka
1 Perlátor
2 Sprchová hlavica
3 Hadica
4 Hubice
5	Spojovacie diely
6 Teo batérié
7 Podstavec
8 Kartuša
9 Matica
10 Skrutkovací uzáver
11 Držadlo
12 Spojovacie diely
13 Hadica

Popis jednotlivych casti vyrobku

BDC7547

Číslo Položka
1	Prevzdušnovacie plást'
2 Perlátor
3 Vyberatelné hlavice
4 Hadicová spojka
5 Silíkónová hadica
6 Pripojavacie hadice
7	Držiak vyberatelnéhadice
8 Konektor
9 Spojovác diel
10 Telo batarie
11 Kartuša
12 Kryt matice
13 Skrutkovác uzáver
14 Držadlo
15 Podstavec
16 Prívodný trubice
17 Upevnovacie šast'
18 Hadica

ZÁRUKA

Záruka sa nevztahuje na nedostatky vzniknute nesprávnou montázou alebo udžbou. Ak nedodržíte pokyny vyrobcu, pripadna oprava sa neuzná ako záručná.

PODZIEKOWANIE

Concept Slovensko s.r.o.

Hurbanova 1563/23,

911 O1 Trenčin

T: [phone]

E: [e-mail]

W: www..my-concept.sk
