NÁVOD K OBSLUZE HW70BP14636N HAIER
2 Pomocí klíče Torx 25 vyšroubujte šrouby, které připevňují závěs ke skřini
3 Vytáhněte dveře z horní části a vyjměte jej
DVEŘE | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝ KLÍČ
2 Po odstranění šroubu sejměte kryt
3 Odstraňte šrouby plastového závěsu
4 Vytáhněte dveře z horní části a vyjměte jej
Z á v ě s
INSTRUKCE
ZÁVĚS | TYP 1 NÁSTROJE - KLÍČ TORX 25
4 | Odstraňte všechny šrouby ze dveří
2 Pomocí trubkového klíče 25 vyšroubujte šrouby, které připevňují závěs ke skříni
5 | Oddělte rám od držáku
3 Vytáhněte dveře z horní části a vyjměte jej
6 | Vyměňte závěs, přičemž dejte pozor, abyste neztratili pouzdra
ZÁVĚS | TYP 2 NÁSTROJE - KLÍČ TORX 25, FLEXIBILNÍ, 7 TRUBKOVÝ KLÍČ
4 | Vytáhněte dveře z horní části a vyjměte jej
7 Po odstranění popruhu sejměte kryt z těsnění, abyste se dostali do výrobku
2 | Po odstranění šroubu sejměte kryt
8 Odstraňte vnější šrouby ze závěsu
3 | Odstraňte šrouby plastového závěsu
6 | Sejměte sponu dveří
9 Pomoci trubkového kliče 7 odstraňte šrouby uvnitř skřině. Odstraňte závěs
Zámek dveří
INSTRUKCE

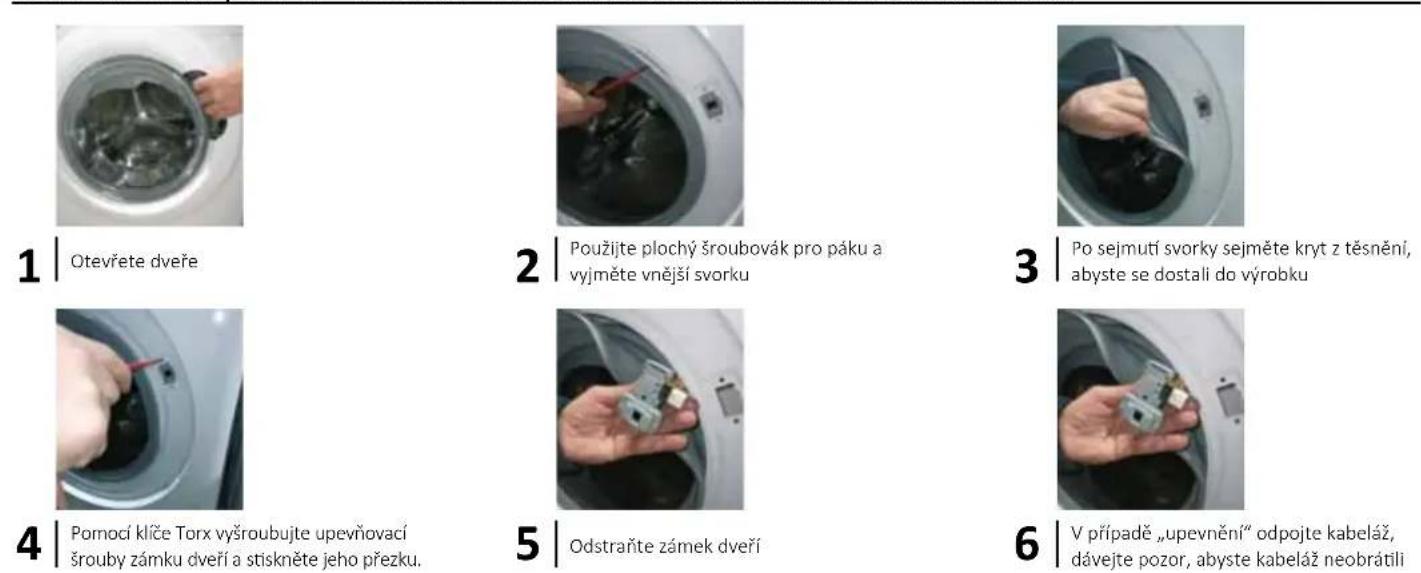

ZÁMEK DVEŘÍ | TYP 1 NÁSTROJE - KŘÍŽOVÝ ŠROUBOVÁK, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK

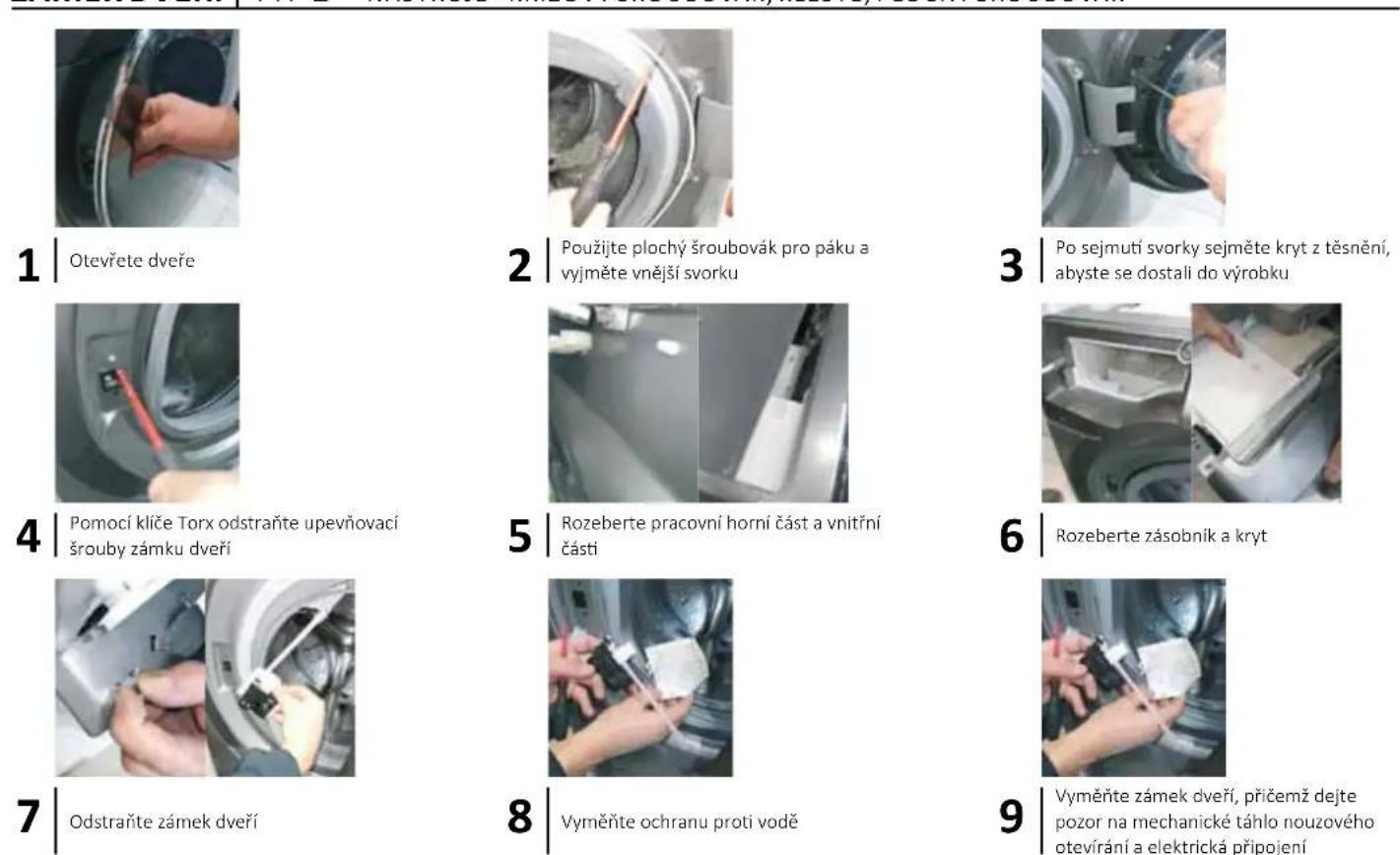

ZÁMEK DVERÍ | TYP 2 NÁSTROJE - KŘÍŽOVÝ ŠROUBOVÁK, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK
Těsnění dveří
INSTRUKCE
TĚSNĚNÍ DVEŘÍ NÁSTROJE - KLÍČ TORX, KLEŠTĚ, PLOCHÝ ŠROUBOVÁK, DVA 7 TRUBKOVÉ KLÍČE
2 | Použijte plochý šroubovák pro páku a vyjměte vnější svorku
3 | Po sejmutí svorky sejměte kryt z těsnění, abyste se dostali do výrobku
4 Pomocí plochého šroubováku odstraňte svorku na trubici
6 Umístěte nové těsnění, přičemž dejte pozor na polohovací zářezy
7 Nasadte svorku kabeláže na stranu trubky
8 Utáhněte svorku na trubce pomocí nástroje
9 | Upevněte vnější svorku a utáhněte ji (v případě potřeby s kleštěmi)
Zásuvka na čisticí prostředek
I N S T R U K C E
ZÁSUVKA NA ČISTICÍ PROSTŘEDEK
Otevřete zásuvku na čisticí prostředek
Oběma rukama jej pevně vytáhněte
Vyhákněte masku ze zásuvky na čisticí prostředek, přičemž dejte pozor, abyste nezlomili háčky
T ü r
ANLEITUNG
2 Po odstránení skrutky odstráňte kryt
7 Po odstránení popruhu zložte kryt z tesnenia, aby ste sa dostali do výrobku
2 | Po odstránení skrutky odstráňte kryt
2 | Použite plochý skrutkovač pre páku a vyberte vonkajšiu svorku
6 | Rozoberte zásobník a kryt
2 | Použite plochý skrutkovač pre páku a vyberte vonkajšiu svorku
7 Nasadte svorku kabeláže na stranu rúrky
8 Utiahnite svorku na rúrke pomocou nástroja
3 prostriedok, pričom dajte pozor, aby ste nezlomili háčiky
Staklena vrata
U P U T S T V O
STAKLENA VRATA | TIP 1 ALAT - 25 IMBUS KLJUČ
