NÁVOD K OBSLUZE CC 310.4 OLYMPIA

Přečtěte si a dodržujte následující informace a uschovejte tento návod k použití pro pozdější použití!

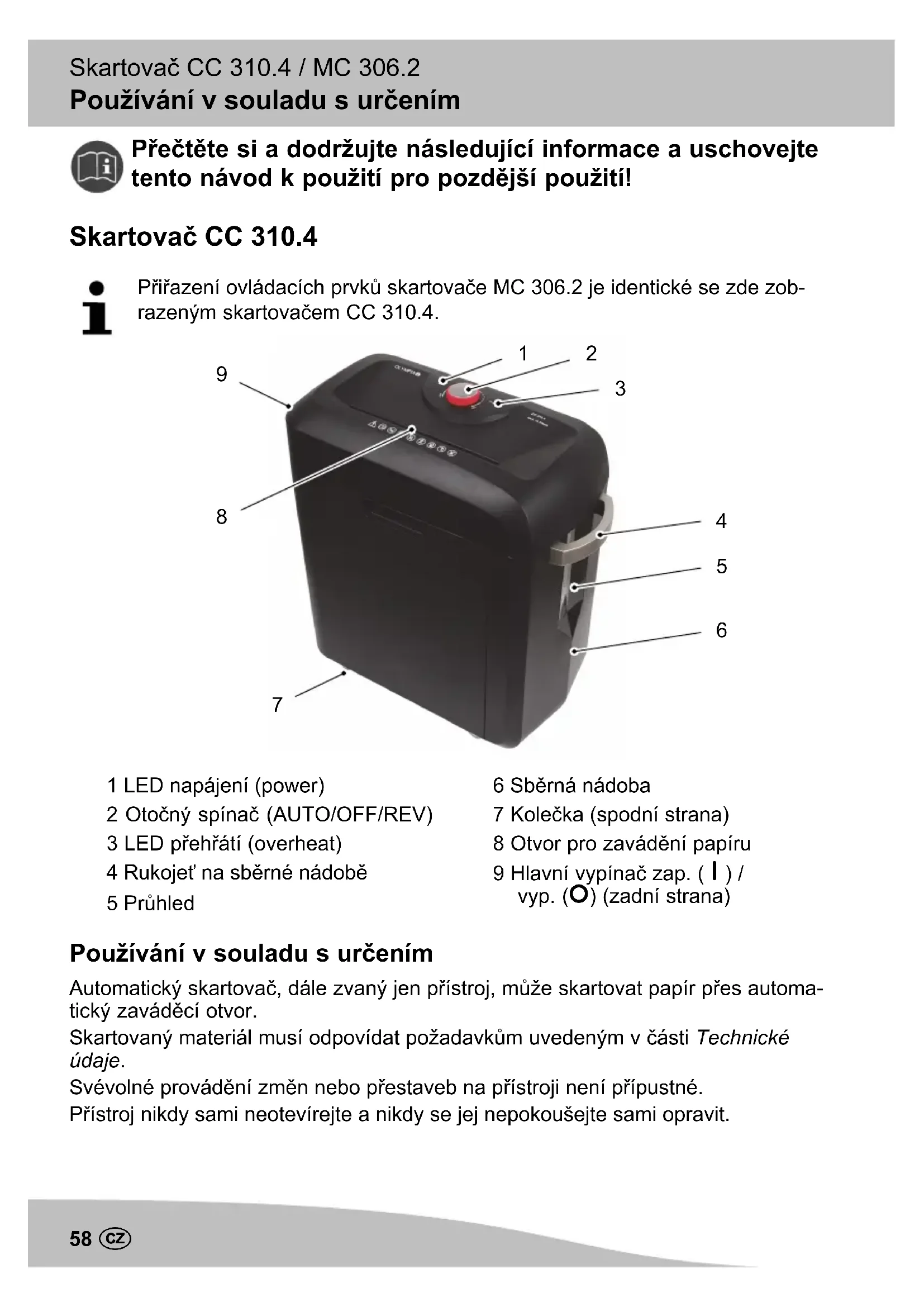

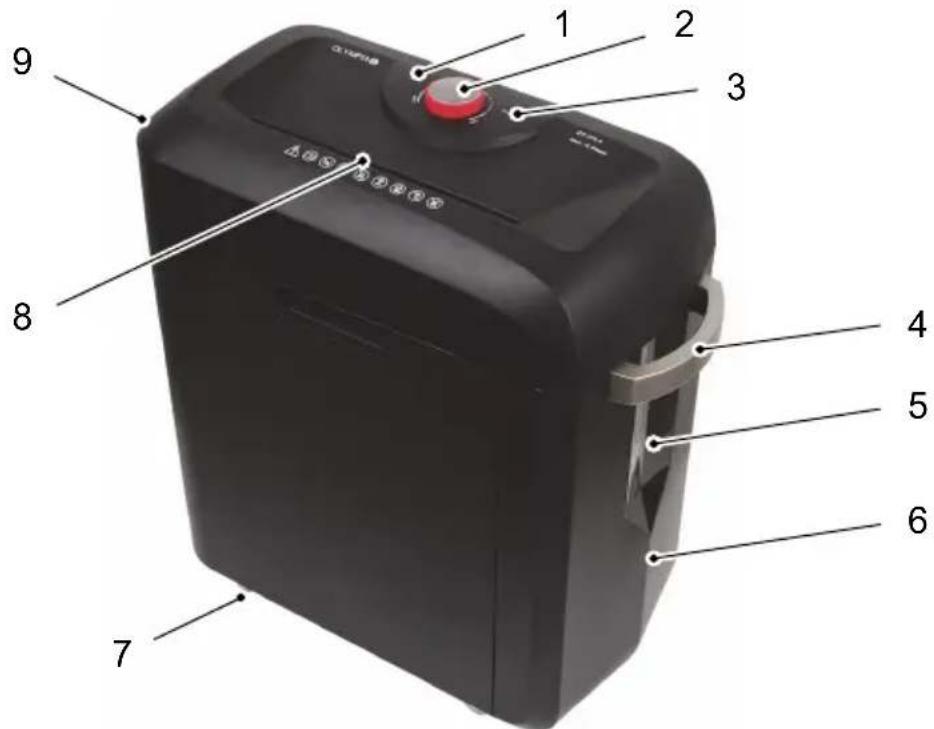

Skartovač CC 310.4

Přírazení ovládacích prvků skartovače MC 306.2 je identické se zde zobrazeným skartovačem CC 310.4.

Q1478 1 2 3 4 5 6 7 8 9

1 LED napájení (power)
2 Otočný spínač (AUTO/OFF/REV)
3 LED přehřátí (overheat)
4 Rukojeť na sběrné nádobě
5 Prühled

6 Sběrná nádoba
7 Kolečka (spodní strana)
8 Otvor pro zavádění papíru
9 Hlavní vypínač zap. (I) / vyp. (O) (zadní strana)

Používání v souladu s určením

Automatický skartovač, dále zvaný jen přístroj, může skartovat papír přes automatický zaváděcí otvor.

Skartovaný materiál musí odpovídat požadavkům uvedeným v části Technické údaje.

Svévolné provádění změn nebo přestaveb na přístroji není přípustné.

Přístroj nikdy sami neotevírejte a nikdy se jej nepokoušejte sami opravit.

Používání, které není v souladu s daným účelem

Automatický skartovač není určen ke skartaci materiálu, který neodpovídá požadavkům uvedeným v části den Technické údaje (např. lepenka).

Jakékoli jiné použití než použití popsané v Používání k určenému účelu platí za používání k neurčenému účelu.

Bezpečnostní pokyny

Následující bezpečnostní pokyny platí pro celý dokument. Přečtěte si bezpečnostní pokyny a respektujte je, abyste chránili sebe i životní prostředí.

VAROVÁNÍ!

• Úraz elektrickým proudem kvůli nebezpečnému síťovému napětí. Nesprávné zacházení s přístrojem může vést k úrazu elektrickým proudem.
  →Zkontrolujte, zda elektrická sít' odpovídá specifikacím uvedeným na typovém štítku přístroje (viz Technické údaje).
  →Dbejte, aby byla síťová zástrčka snadno dosažitelná.
  →Na přístroj nikdy nesahejte mokrýma rukama.
  →Zabraňte jakémukoli kontaktu přístroje s vodou.
  →Přístroj používejte výhradně jen v suchých vnitřních prostorech.

VAROVÁNÍ!

• Nebezpečí udušení vdechnutím či spolknutím malých dílů, obalových materiálů nebo ochranných fólií.
  →Děti mohou malé díly, obalové materiály nebo ochranné fólie spolknout.
  →Zařízení a jeho obal udržujte mimo dosah dětí.

UPOZORNĚNÍ!

• Ohrožení zaváděcím mechanismem!
  Prsty, vlasy, šály, kravaty, šperky atd. udržujte mimo do- sah zaváděcího otvoru.
  →Nikdy nesahejte do řezného mechanizmu.

POZOR!

• Věcné škody!
→Cizí tělesa na skartovaném materiálu by mohla přístroj poškodit.
→Před skartací materiálu odstraňte cizí tělesa, jako jsou kancelářské svorky nebo gumové pásky.

POZOR!

• Nebezpečí klopýtnutí v důsledku neodborně položeného kabelu!
  →Kabel položte tak, aby o něj nikdo nemohl klopýtnout.

Užitečné pokyny a rady

Následující pokyny a rady vám pomohou dosáhnout vždy optimálního výsledku skartace a zabránit poškození přístroje.

→Pozorně si prosím přečtěte tyto pokyny a dodržujte je při manipulaci s přístrojem.
→Volné součásti oděvu, kravaty, šperky, dlouhé vlasy nebo jiné volné předměty udržujte v dostatečné vzdálenosti od přístroje.
→Před skartací odstraňte eventuálně stávající sešívací svorky anebo kancelářské sponky, gumové pásky a další cizí tělesa.
Pravidelně olejujte rezný mechanizmus k zajištění dlouhé životnosti prístroje (viz Naolejování rezného mechanizmu).

Bezpečné umístění skartovače

Respektujte údaje ke zdroji napětí uvedené v části Technické údaje nebo na zadní straně přístroje.

1. Vyjměte přístroj z obalu.

UPOZORNĚNÍ!

• Nebezpečí poranění o ostré hrany řezného mechanizmu!
  →Nesahejte do řezného mechanizmu.
  →Ruce a prsty udržujte mimo dosah zaváděcího otvoru.

• Přístroj postavte na rovný povrch.

Přístroj nyní bezpečně stojí na svém místě a může být použit.

Obsluha skartovače

Zapnutí

1. Sít'ovou zástrčku zasuňte do řádně instalované zásuvky.
2. Hlavní vypínač nastavte do polohy I (zap.).

Vypnutí

Otočný spínač nastavte do polohy OFF a hlavní vypínač do polohy O (vyp).

LED pro napájení zhasne a přístroj je mimo provoz.

Automatická skartace

Otvor pro zavádění papíru má senzory, které jej automaticky spustí, jakmile je přiveden materiál. Přístroj automaticky zavádí materiál a automaticky se zastaví, jakmile je skartace ukončena a není přiváděn další materiál.

LED napájení se rozsvítí a přístroj je připraven k provozu. Pokud by LED pro napájení nesvítily zeleně, zkontrolujte, zda je správně nasazena sběrná nádoba.

POZOR!

• Možné věcné škody při vzpříčení materiálu!
  →Respektujte maximální kapacitu otvoru pro zavádění papíru (viz Technické údaje).

V případě vzpříčení materiálu se přístroj zastaví, dokud nebude materiál odstraněn ze zaváděcího otvoru (viz zpětný chod a odstranění zbytku materiálu).

Zpětný chod

Zpětný chod potřebujete k uvolnění vzpříčeného materiálu.

1. Otočný spínač nastavte do polohy REV.
2. Řezný mechanizmus se rozběhne opačným směrem a uvolní (vzpříčený) materiál.

UPOZORNĚNÍ!

• Nebezpečí poranění o ostré hrany řezného mechanizmu!
  →Nesahejte do řezného mechanizmu.
  →Ruce a prsty udržujte mimo dosah zaváděcího otvoru.

• Materiál vytáhněte z řezného mechanizmu.

• Pokud by zpětný chod plně neodstranil vzpříčení materiálu, říd'te se pokyny uvedenými v kapitole Odstranění zbytku materiálu.

Odstranění zbytku materiálu

1. Otočný spínač nastavte do polohy OFF a hlavní vypínač do polohy O (vyp.).

LED pro napájení zhasne a přístroj je mimo provoz.

1. Vytáhněte zástrčku ze zásuvky.

UPOZORNĚNÍ!

• Nebezpečí poranění o ostré hrany řezného mechanizmu!
  →Nesahejte do řezného mechanizmu.
  →Ruce a prsty udržujte mimo dosah zaváděcího otvoru.

• Vhodným špičatým materiálem opatrně z řezného mechanizmu odstraňte zbytky materiálu.

Vyprázdnění sběrné nádoby

Sběrná nádoba má kapacitu asi 19 litrů. K zamezení vzpříčení materiálu doporu- čujeme pravidelně vysypávat sběrnou nádobu.

1. Otočný spínač nastavte do polohy OFF.
2. Sběrnou nádobu vytáhněte za rukojeť z přístroje.
3. Vyprázdněte sběrnou nádobu.
4. Zasuňte sběrnou nádobu zase zpět do přístroje.

Naolejování řezného mechanizmu

K zachování dlouhé životnosti přístroje je potřebné řezný mechanizmus olejovat v pravidelných intervalech.

• Věcné škody!
→Nepoužívejte rozprašovací oleje.
→Používejte výhradně jen speciální olej určený pro skartovače.

1. Speciální olej pro skartovače naneste příčně na vhodný list papíru.
2. Do otvoru pro zavádění papíru zaved'te naolejovaný list papíru.

Olympia Business Systems Vertriebs GmbH má speciální naolejovaný papír pro skartovače. Zavolejte na servisní horkou linku (viz Záruka).

Ochranný systém proti přehřátí

Motor se při přehřátí, popř. přetížení automaticky vypne. LED přehřátí se rozsvítí červeně.

1. Otočný spínač nastavte do polohy OFF a hlavní vypínač do polohy O (vyp).
2. Vytáhněte zástrčku ze zásuvky.
3. Motor nechte ochladit dříve, než budete pokračovat v provozu.

Po fázi ochlazování opět máme k dispozici plný výkon přístroje.

Respektujte přípustný provozní cyklus (viz Technické údaje).

Příloha

Pravidelná údržba a péče

→Před čištěním přístroj vypněte a vytáhněte síťovou zástrčku.
→Nepoužívejte žádné čisticí prostředky nebo rozpouštědla.

→Čistým, měkkým štětcem nebo měkkou utěrkou nepouštějící vlákna odstraňte prach.

→ V pravidelných intervalech naolejujte řezný mechanizmus skartovače (viz Nao-lejování řezného mechanizmu).

Technické údaje

CC 310.4 MC 306.2

Řezný výkon max. 10 listů DIN A4(80 g/m2)	max. 6 listů DIN A4(80 g/m2)
Způsob řezu Křížový řez(Cross Cut), 4 x 38 mm	Příčný řez(Micro Cut), 2 x 15 mm
Bezpečnostní stupeň P-4 P-5
Řezná rychlost 1,8 m/min. 1,6 m/min.
Provozní cyklus trvalý provoz asi 3 min.,fáze ochlazování 30 min.	trvalý provoz asi 6 min.,fáze ochlazování 60 min.
Hladina hluku asi 72 dB asi 62 dB
Rozměry (d x š x v) 426 x 220 x 485 mm
Hmotnost 6,2 kg 7 kg
Sběrná nádoba	asi 19 litrů
Rozsah ovládání	Automatické spuštění / zastavení, zpětný chod

MC 306.2CC 310.4

Napájení 220 - 240 V, 50 Hz,1.3 A

220 - 240 V, 50 Hz,1.2 A

Příkon max. 280 W max. 210 W

Odstranění závady

Přístroj nefunguje Je síťová zástrčka správně zasunuta v zá- suvce?	Sít'ovou zástrčku zasuň- te do řádně instalované zásuvky.
Není materiál automa- ticky vtahován, popř. se nerozběhl řezný me- chanizmus?	Materiál zaved'te tak, aby senzor zaznamenával materiál ve středu zavá- děcího otvoru.
Přístroj po delším provo- zu již nefunguje nebo se při provozu za- stavuje(LED přehřátí svítí červeně).	Byl překročen přípustný provozní cyklus?Vytáhněte síťovou zá- strčku ze zásuvky a nechte motor ochladit.Respektujte maximálně přípustný provozní cyk- lus (viz Technické údaje).
Materiál se vzpríčí Byla překročena maxi- mální kapacita zaváděcí- ho otvoru?	Respektujte maximální kapacitu zaváděcího ot- voru (viz Technické údaje).Odstraňte vzpríčený ma- teriál (viz zpětný chod a odstranění zbytků mate- riálu)
Byl papír zaveden prímo do zaváděcího otvoru?	Materiál rovně zaved'te do zaváděcího otvoru.Odstraňte vzpríčený ma- teriál (viz Zpětný chod a Odstranění zbytků mate- riálu)

Označení CE

Značka CE na přístroji potvrzuje shodu. Prohlášení o shodě naleznete na www.olympia-vertrieb.de.

Pokyny k likvidaci

'Chcete-li váš přístroj zlikvidovat, dodejte jej do sběrny vašeho komunálního zařízení pro likvidaci odpadu. Podle zákona o elektrických a elektronických přístrojích jsou vlastníci starých přístrojů povinni ze zákona odvézt staré elektrické a elektronické přístroje do speciálních sběrných surovin. Tento vedle umístěný symbol značí, že přístroj nelze v žádném případě vyhodit spolu s domovním odpadem! Obalové materiály likvidujte v souladu s místními předpisy.

Záruka

Vážený zákazník,

těší nás, že jste se rozhodli pro tento přístroj.

V případě vzniku závady odevzdejte přístroj spolu s pokladničním dokladem a originálním obalem v prodejně, kde jste přístroj zakoupili.
