MeoStar B1 12x50 - Dalekohledy Meopta - Bezplatný návod k obsluze

Druh produktu	Dalekohled
Značka	Meopta
Model	MeoStar B1 12x50
Zvětšení	12x
Průměr objektivu	50 mm
Skutečné zorné pole	5,25° (92 m/1000 m)
Vzdálenost očnice	15 mm
Minimální pozorovací vzdálenost	3,5 m
Průměr výstupní pupily	4,2 mm
Dioptrická korekce	±3 Dpt
Hmotnost	1020 g
Těsnění	Voděodolný a prachotěsný, plněný dusíkem
Materiál těla	Hliníková slitina s gumovým povrchem
Optické zpracování	MeoBright 5501 vícevrstvá vrstva, HD skla
Zaostřování	Středové s otočným prstencem, dioptrická korekce na pravém okuláru
Očnice	Výklopné pro použití s brýlemi nebo bez nich
Nastavení mezipupilární vzdálenosti	Otočný kloub
Údržba a čištění	Použijte jemný hadřík, ofukovač a čisticí sadu Meopta. Chraňte optiku krytkami.
Skladování	Suché a větrané místo, ve vlhkém klimatu se silikagelem
Příslušenství	Čisticí sada Meopta (kartáč, hadřík, ofukovač, tekutina), krytky objektivu
Záruka	V případě reklamace kontaktujte prodejce nebo výrobce
Výrobce	Meopta - optika, s.r.o., www.meoptasportsoptics.com

Často kladené otázky - MeoStar B1 12x50 Meopta

Jak nastavit dioptrickou korekci na dalekohledu MeoStar B1 12x50?

Zavřete pravý objektiv krytkou, zaostřete na objekt pomocí středového otočného prstence. Poté otevřete pravý objektiv a zavřete levý a upravte otočný prstenec dioptrické korekce (prstenec 5), dokud nedosáhnete ostrého obrazu. Nedotýkejte se středového prstence.

Jsou dalekohledy MeoStar B1 12x50 vodotěsné?

Ano, jsou dokonale vodotěsné a prachotěsné, plněné dusíkem, aby se zabránilo vnitřní kondenzaci. Snesou dočasné ponoření.

Jak používat výklopné očnice?

Pokud nosíte brýle, nechte očnice ve stažené poloze (sklopené). Bez brýlí je vyklopte pro optimální pozorovací komfort.

Jaká je hmotnost dalekohledu MeoStar B1 12x50?

Hmotnost je přibližně 1020 gramů.

Jak čistit čočky dalekohledu?

Použijte ofukovač k odstranění prachu, poté antistatický hadřík nebo čisticí sadu Meopta. Nepoužívejte abrazivní prostředky. Jemně otřete.

Mohu dalekohled upevnit na stativ?

Ano, otočný kloub má jazýček pro stativ. Je třeba odšroubovat plastový kryt pro přístup k závitu.

Jaká je minimální zaostřovací vzdálenost?

Minimální pozorovací vzdálenost je 3,5 metru.

Jsou dalekohledy vhodné pro uživatele brýlí?

Ano, díky výklopným očnicím je můžete stáhnout, abyste přiblížili oči k okulárům a zachovali plné zorné pole.

Kde najdu příslušenství, například čisticí sadu?

Čisticí sada Meopta je k dispozici u autorizovaných prodejců. Obsahuje 2v1 kartáč, hadřík, ofukovač a čisticí kapalinu.

Jak dlouhodobě skladovat dalekohled?

Uchovávejte na suchém a větraném místě. Ve vlhkém klimatu uložte do obalu se sáčkem silikagelu pro absorpci vlhkosti.

NÁVOD K OBSLUZE MeoStar B1 12x50 Meopta

těleso z hlinikových slitin

Ergonomický

dokonale vyváženy ergonomický design

Výsuvné očnice

pro pohodlné pozorování s brýlemí i bez nich.

Odolný

odo'na mechanicka konstrukce a gumový návlek chrani dalekohled pred vnějšim poškozením

Meobright 5501

antireflexni vrstvy MeoBright 5501 zajistuji mimofáčnou propustnost

Plněný dusíkem

dalekohledy jsou hermeticky uzavřené, pinéné inertním plyniem, což zabraňuje vnilínímu roserti

Vodotěsný

binokulární dalekohledy jsou vodotěsné i v případě ponoření pod vodní hladinu, jsou dokenale chráněné proti obvyklé vzdušné vlhkosti, dešti i sněhu

Brilantní obraz

maximální rozlišení a kontrast s vémým barevným podáním v celém zomém poli

HD

1 HD skla eliminují sekundární barevnou aberaci

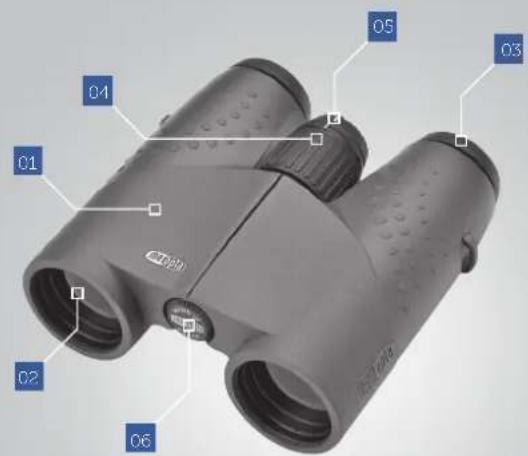

01 02 03 04 05 06

1. Pogumované těleso dalekohledu
   (levá a pravá vétev)
   2 Objektiv
2. Okulár s výsuvnymi očnicemi
3. Zaostřovaci ločitko
4. Točitko dioptrické korekce
5. Otočný středový klob dalekohledu se stativovýrn úchytem (po odšroubovaní plaslové krytky)

Nastavení mezioční (interpupilární) vzdálenosti

Nastaveni dioptrické korekce
Postup nastaveni dioptrické korekce
- Zakrýt oravý objeků v krytkou
- Zaostřík počitkem 4
Odkryt pravy objektiv a zakryt levy objektiv krytkou Zaostn točtkem 5
- (pozor, neoláčet přilom ločíkem 4)

Nastavení výsuvných očnic
(pří povorování s brýlení ponechte očnice v za sunute poloze)

Údržba a čištění

Důležité!

1. dalekohledy chraňte před pády a nárazy na tvrdé předměty
2. optické plochy čistěte jen doporučeným způsobem
3. optické plochy chraňte krytkami

Dalekohledy Meopra maji robustní prachotěsnou a vodotěsnou konstrukci, avšak stejně jako jiné opticko-mechanické přístroje vyžadují opatmou manipulaci a ochranu optických ploch pred poškozením. Není li dalekohled používán, je vhodné chránit vnější optické plochy přiloženými krytkami. Prach usazený na mechanických částech dalekohledu odstranímne jemnou látkou, prach na optických částech odstranímne ofouknutím, případně lehkým otfením antistatickou utěrkou rovněž přiloženou k dalekohledu. Po použití dalekohledu v dešti doporučujeme důkladné vysušení měkkou látkou.

Dalekohledy skladujte na suchém vétraném misté, v případě skladování v extrémně vlhkých nebo tropických podminkách doporučujeme uložit dalekohled v obalu společně s lapačem vlhkosti, např. sillkagelem.

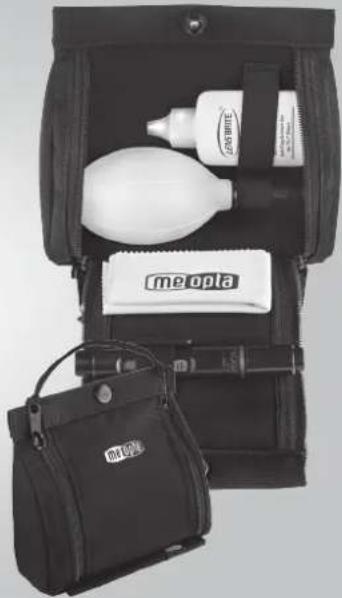

Optická čistící sada

K čistění své pozorovací optiky můžete u našich prodejču rovněž zakoupit speciální čistící sadu Meopta stětec 2v1, opticka utérka, foukací balonek, čistící kapalina

Model	8x32	10x32	7x42	8x42	10x42	10x42 HD	7x50	10x50	12x50	12x50 HD	8x56	15x56 HD
Zvělšení	8	10	7	8	10	10	7	10	12	12	8	15
Průměr objektivu (mm)	32 32	42 42 42	42 50	50 50	50 56 56
Zorné pole (°)	7,92	6,35	7,84	7,84	6,3	6,31	7,21	6,3	5,25	5,25	6,35	4,2
Zomé pole (m/1000m)	139	111	137	137	110	110	126	110	92	92	111	73
Vzdálenost výstupní pupily (mm)	15,5	16,3	21,80	17,4	15	15	22,5	17,4	15	15	21,5	15,2
Minimální pozorovací vzdálenost (m)	1,7	1,5	3	3	3	2,6	4	4	3,5	3,5	5	5
Průměr výstupní pupily (mm)	4	3,2	6	5,3	4,2	4,2	7,1	5	4,2	4,2	7	3,7
Dioptrický rozsah okuláru (Dpt)	±3 ±3	±3 ±3	±3 ±3	±3 ±3	±3 ±3 ±3 ±3
I Imotnost (g)	598	600	890	897	877	898	987	1020	1020	1040	1120	1220

maximáni rozlišení a kontrast s věrným barevným podáním v celém zorném poli
