Typ produktu	Pneumatický šroubovák
Značka	Metabo
Model	DG 70090
Napájení	Stlačený vzduch (přípojka 1/4")
Maximální provozní tlak	6,3 bar (podle technických parametrů)
Otáčky naprázdno	Proměnné podle nastavení
Upínací čelist	Pro tyče různých průměrů (dostupné čelisti)
Mazání	Doporučený pneumatický olej (3–5 kapek na 15 min)
Vzduchový filtr	Integrováno v přípojce, pravidelně čistit
Bezpečnost proti spuštění	Ano, aby se zabránilo nechtěnému spuštění
Bezpečnostní zastavení	Uvolněte spínač pro zastavení
Údržba	Vyčistěte filtr, promastěte, zkontrolujte upevnění
Určené použití	Šroubování v profesionálním prostředí
Kompatibilní příslušenství	Pouze příslušenství Metabo nebo schválené
Opravitelnost	Svěřte kvalifikovanému technikovi s originálními díly
Hmotnost	Přibližně 1,2 kg (odhad)

Často kladené otázky - DG 70090 METABO

Jaký tlak stlačeného vzduchu použít pro pneumatický šroubovák Metabo DG 70090?

Maximální přípustný provozní tlak je uveden v technických parametrech. Nepřekračujte tento tlak. Při běžném použití je typický tlak 6,3 bar.

Jak namazat pneumatický šroubovák?

Použijte pneumatický olej. Bez mazacího zařízení nalijte 3 až 5 kapek do vzduchové přípojky před každým delším použitím (15 min). Pokud nástroj nebyl několik dní používán, přidejte asi 5 kapek.

Jak vyměnit nástavec šroubováku?

Odpojte přívod stlačeného vzduchu. Pomocí dodaných klíčů povolte matici upínací čelisti, vložte nástavec po celé délce tyče, poté matici pevně utáhněte. Zkontrolujte, zda je tyč správně vycentrována.

Co dělat, když šroubovák nenastartuje?

Zkontrolujte přívod stlačeného vzduchu, tlak a zda je bezpečnost proti spuštění deaktivována (zatlačte ji ve směru šipky). Pokud problém přetrvává, obraťte se na kvalifikovaného technika.

Jak udržovat vzduchový filtr?

Čistěte filtr pneumatické přípojky alespoň jednou týdně. Pokud je filtr znečištěný, výkon nástroje klesá.

Jaké příslušenství mohu použít se šroubovákem DG 70090?

Používejte výhradně příslušenství Metabo nebo schválené, speciálně navržené pro tento nástroj. Nástavce musí mít průměr tyče přizpůsobený upínací čelisti.

Jak snížit vibrace při používání?

Pokud je to možné, použijte vyvažovací podpěru, držte šroubovák dostatečnou silou, ale nepřehánějte to, a zkontrolujte, zda je nástavec správně namontován a v dobrém stavu.

Jak vyčistit šroubovák po použití?

Odpojte stlačený vzduch. Otřete vnější část suchým hadříkem. Nepoužívejte agresivní rozpouštědla. Vyčistěte vzduchovou přípojku a filtr.

Jaké jsou základní bezpečnostní pokyny?

Noste ochranné brýle a protihluková sluchátka. Nesměřujte proud vzduchu na sebe. Před každou výměnou nástavce odpojte vzduch. Dodržujte maximální tlak.

Kde sehnat náhradní díly pro pneumatický šroubovák Metabo DG 70090?

Náhradní díly jsou k dispozici u autorizovaných prodejců Metabo nebo na www.metabo.com. Pro opravu používejte pouze originální díly.

NÁVOD K OBSLUZE DG 70090 METABO

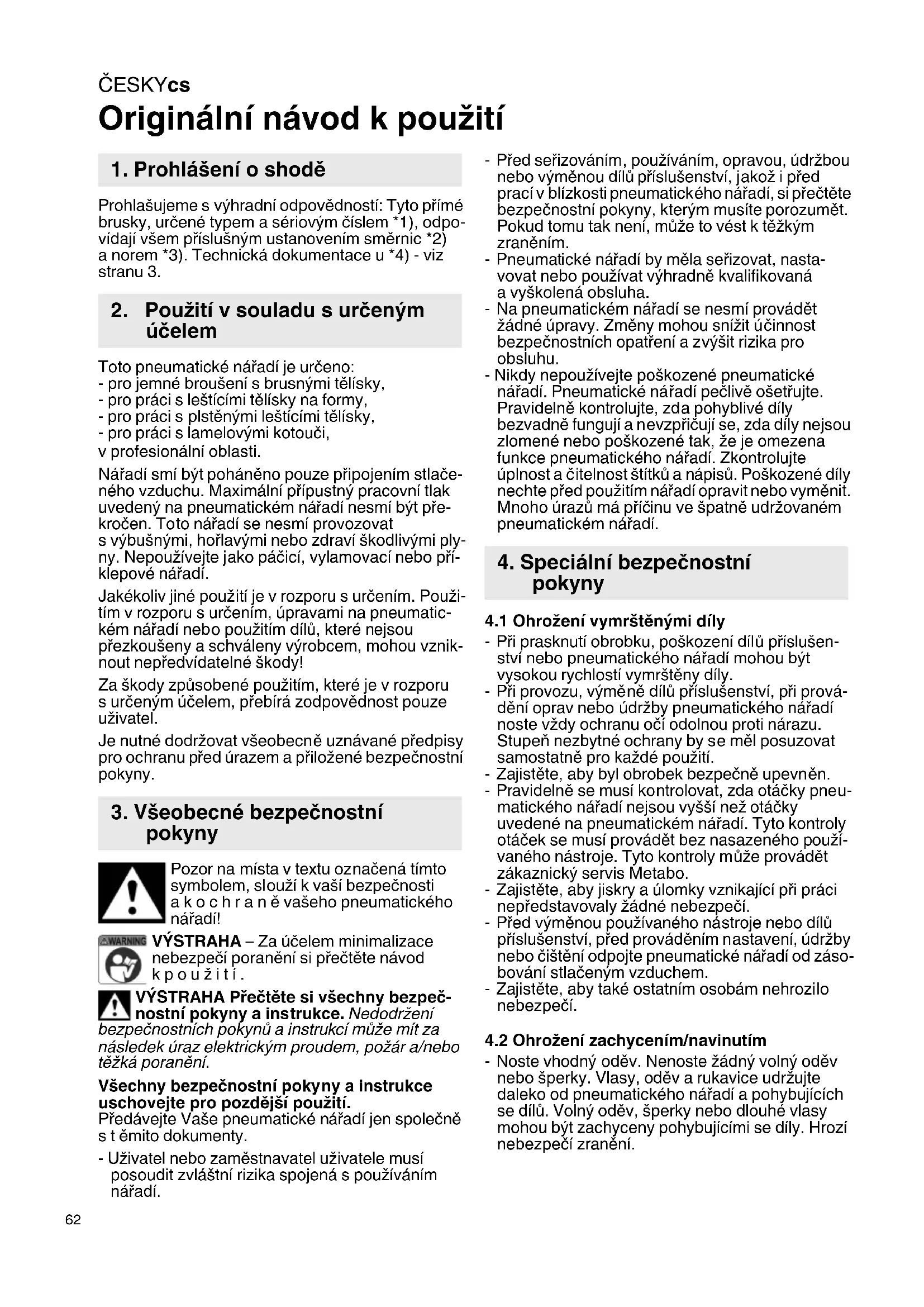

cs Originální návod k použití 62

Originální návod k použití

1. Prohlášení o shodě

Prohlašujeme s výhradní odpovědností: Tyto přímé brusky, určené typem a sériovým číslem *1), odpovídají všem příslušným ustanovením směrnic *2) a norem *3). Technická dokumentace u *4) - viz stranu 3.

2. Použití v souladu s určeným účelem

Toto pneumatické nářadí je určeno:

• pro jemné broušení s brusnými tělísky,
• pro práci s leštícími tělísky na formy,
• pro práci s plstěnými leštícími tělísky,
• pro práci s lamelovými kotouči, v profesionální oblasti.

Nářadí smí být poháněno pouze připojením stlačeného vzduchu. Maximální přípustný pracovní tlak uvedený na pneumatickém nářadí nesmí být překročen. Toto nářadí se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými plyny. Nepoužívejte jako páčicí, vylamovací nebo příklepové nářadí.

Jakékoliv jiné použití je v rozporu s určením. Použitím v rozporu s určením, úpravami na pneumatickém nářadí nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vzniknout nepředvídatelné škody!

Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.

3. Všeobecné bezpečnostní pokyny

Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti a k o c h r a n ě vašeho pneumatického nářadí!

VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.

VÝSTRAHA Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržení

bezpečnostních pokynů a instrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte pro pozdější použití.

Předávejte Vaše pneumatické nářadí jen společně s t ěmito dokumenty.

- Uživatel nebo zaměstnavatel uživatele musí posoudit zvláštní rizika spojená s používáním nářadí.

• Před seřizováním, používáním, opravou, údržbou nebo výměnou dílů příslušenství, jakož i před prací v blízkosti pneumatického nářadí, si přečtěte bezpečnostní pokyny, kterým musíte porozumět. Pokud tomu tak není, může to vést k těžkým zraněním.
• Pneumatické nářadí by měla seřizovat, nastavovat nebo používat výhradně kvalifikovaná a vyškolená obsluha.
• Na pneumatickém nářadí se nesmí provádět žádné úpravy. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit rizika pro obsluhu.
• Nikdy nepoužívejte poškozené pneumatické nářadí. Pneumatické nářadí pečlivě ošetřujte. Pravidelně kontrolujte, zda pohyblivé díly bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce pneumatického nářadí. Zkontrolujte úplnost a čitelnost štítků a nápisů. Poškozené díly nechte před použitím nářadí opravit nebo vyměnit. Mnoho úrazů má příčinu ve špatně udržovaném pneumatickém nářadí.

4. Speciální bezpečnostní pokyny

4.1 Ohrožení vymrštěnými díly

• Při prasknutí obrobku, poškození dílů příslušenství nebo pneumatického nářadí mohou být vysokou rychlostí vymrštěny díly.
• Při provozu, výměně dílů příslušenství, při provádění oprav nebo údržby pneumatického nářadí noste vždy ochranu očí odolnou proti nárazu. Stupeň nezbytné ochrany by se měl posuzovat samostatně pro každé použití.
• Zajistěte, aby byl obrobek bezpečně upevněn.
• Pravidelně se musí kontrolovat, zda otáčky pneumatického nářadí nejsou vyšší než otáčky uvedené na pneumatickém nářadí. Tyto kontroly otáček se musí provádět bez nasazeného používaného nástroje. Tyto kontroly může provádět zákaznický servis Metabo.
• Zajistěte, aby jiskry a úlomky vznikající při práci nepředstavovaly žádné nebezpečí.
• Před výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení, údržby nebo čištění odpojte pneumatické nářadí od zásobování stlačeným vzduchem.
• Zajistěte, aby také ostatním osobám nehrozilo nebezpečí.

4.2 Ohrožení zachycením/navinutím

- Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pneumatického nářadí a pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Hrozí nebezpečí zranění.

4.3 Ohrožení za provozu

• Zabraňte kontaktu s otáčející se stopkou a používaným nástrojem, aby nedošlo k pořezání rukou a dalších částí těla.
• Při používání pneumatického nářadí mohou být ruce obsluhy vystaveny nebezpečí, např. řezným poraněním, odřeninám a působení tepla. Ko ch r a n ě rukou noste vhodné rukavice.
• Obsluha a pracovníci údržby musí být fyzicky schopni zvládat velikost, hmotnost a výkon pneumatického nářadí.
• Držte správně pneumatické nářadí: Bud'te připraveni reagovat na obvyklé nebo náhlé pohyby – mějte připravené obě ruce.
• Zajistěte si bezpečný postoj a vždy udržujte rovnováhu.
• Zabraňte neúmyslnému uvedení nářadí do provozu. Při přerušení zásobování stlačeným vzduchem vypněte pneumatické nářadí vypínačem.
• Používejte pouze maziva doporučená výrobcem.
• Noste osobní ochranné pomůcky a vždý ochranné brýle. Nošení osobních ochranných pomůcek, jako jsou ochranné rukavice, ochranný oděv, maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, podle druhu nasazení nářadí snižuje riziko poranění a doporučuje se.
• Přípustné otáčky používaného nástroje musí být minimálně tak vysoké jako maximální otáčky uvedené na pneumatickém nářadí. Příslušenství, které se otáčí rychleji, než je přípustné, se může rozlomit a rozletět do okolí.
• Při práci nad úrovní hlavy noste ochrannou přilbu.
• Pneumatickénářadí po vypnutí dobíhá.
• Dbejte o to, aby jiskry vznikající při používání nepředstavovaly nebezpečí. Při obrábění některých materiálů může vznikat výbušný nebo hořlavý prach. Hrozí nebezpečí výbuchu nebo požáru.

4.4 Ohrožení opakovanými pohyby

- Při práci s pneumatickým nářadím můžete vnímat nepříjemné pocity v rukou, pažích, ramenech, v oblasti krku nebo v jiných částech těla.

- Pro práci s pneumatickým nářadím zaujměte pohodlný postoj, dbejte na dobrou stabilitu a vyvarujte se nevhodných pozic při držení těla a takových pozic, u kterých je obtížené udržovat rovnováhu. Pracovník obsluhy by měl během prací, které trvají dlouho dobu, měnit držení těla, což může pomoci zabránit únavě a nepříjemným pocitům.

- Pokud se u pracovníka obsluhy objeví symptomy jako trvalá nevolnost, obtíže, bušení srdce, bolest, mravenčení, hluchota, pálení nebo ztuhlost, neměl by tyto varující signály ignorovat. Měl by tuto skutečnost sdělit zaměstnavateli a konzultovat s odborným lékařem.

4.5 Ohrožení díly příslušenství

• Před upevňováním nebo výměnou používaného nástroje nebo dílu příslušenství odpojte pneumatické nářadí od zásobování stlačeným vzduchem.

• Používejte pouze příslušenství určené pro toto nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze.

• Během používání a po něm se vyvarujte přímého kontaktu s používaným nástrojem, protože může být horký nebo mít ostré hrany.

• Přípustné otáčky používaného nástroje musí být minimálně tak vysoké jako maximální otáčky uvedené na pneumatickém nářadí. Příslušenství, které se otáčí rychleji, než je přípustné, se může rozlomit a rozletět do okolí.
• Nikdy nemontujte brusný kotouč, řezací kotouč nebo frézu. Prasklý brusný kotouč může způsobit velmi vážná poranění nebo smrt.
• N e p o u ž i v e j t e k o t o u če, které jsou naražené n natržené, nebo které mohly spadnout.
• Smí se používat jen schválené nástroje s v h o d n ý m p r úměrem stopky.
• D o d r ž u j t e d o p o r u čení výrobce malých brusnýc tělísek. U malých brusných tělísek se nesmí překročit výrobcem uváděný maximální přesah (L₀=délka stopky mezi koncem kleštiny a malým brusným tělískem)! Při zvýšení přesahu (L₀) se musí snížit přípustné otáčky. Vložte používaný nástroj pokud možno celou délkou stopky do kleštiny. Zajistěte, aby délka upnutí (Lg) byla mini-málně 10 mm.

L₀ Lg

- Průměr stopky používaného nástroje musí přesně odpovídat upínacímu otvoru kleštiny!

4.6 Ohrožení na pracovišti

• Uklouznutí, zakopnutí nebo pád jsou hlavní příčiny zranění na pracovišti. Všímejte si povrchů, které mohou být používáním pneumatického nářadí kluzké, nezapomeňte, že můžete zakopnout o vzduchovou hadici.
• V neznámém prostředí postupujte opatrně. Mohou zde hrozit skrytá nebezpečí elektrickým kabelem nebo jinými zásobovacími vedeními.
• Pneumatické nářadí není určeno pro použití ve výbušných atmosférách a není izolované proti kontaktu se zdroji elektrické energie.
• Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů).

4.7 Ohrožení prachem a párami

• Prach a páry vznikající při používání pneumatického nářadí mohou poškodit zdraví (např. rakovina, vrozené vady, astma a/nebo dermatitida); je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření.
• Posouzení rizika by mělo zahrnovat prach vznikající při používání pneumatického nářadí a případný prach v prostředí zvířený používání tohoto nářadí.
• Pneumatické nářadí se musí provozovat a jeho údržba provádět podle doporučení uvedených v tomto návodu, aby se uvolňování prachu a par snížilo na minimální možnou úroveň.

ČESKYcs

• Odpadní vzduch se musí odvádět tak, aby se zvíření prachu v prašném prostředí snížilo na minimální možnou úroveň.
• Vznikají-li prach nebo páry, je hlavním úkolem jejich uvolňování v místě kontrolovat.
• Namontované díly nebo díly příslušenství pneumatického nářadí určené k zachycení, odsávání nebo potlačení vzniku polétavého prachu nebo par by se měly řádně používat a udržovat podle pokynů výrobce.
• Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zvýšenému vytváření prachu a par.
• Používejte ochranné pracovní pomůcky k ochraně dýchacích cest podle pokynů zaměstnavatele nebo tak, jak to vyžadují předpisy ochrany zdraví.
• Práce sur čitými materiály vedou k emisím p a páry, které mohou vytvářet prostředí s nebezpečím výbuchu.

4.8 Ohrožení hlukem

• Vysoká hlučnost může při nedostatečné ochraně sluchu způsobit trvalá poškození sluchu, ztrátu sluchu a jiné problémy, jako tinnitus (zvonění, hučení, pískání nebo bzučení v uchu).
• Je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření.
• Mezi vhodná opatření ke snížení rizika patří používání izolace, jež zabraňuje vzniku zvonivého hluku u o b r o b k ú.
• Používejte ochranné pracovní pomůcky k ochranu sluchu podle pokynů zaměstnavatele a tak, jak to vyžadují předpisy ochrany zdraví.
• Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zvýšení hlučnosti.
• Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zvýšení hlučnosti.
• Integrovaný tlumič hluku se nesmí demontovat a musí být v dobrém stavu.

4.9 Ohrožení vibracemi

• Působení vibrací může způsobit poškození nervů a poruchy krevního oběhu v rukách a pažích.
• Při práci v chladném prostředí noste teplé oblečení, vaše ruce musí být teplé a suché.
• Pokud zjistíte, že pokožka na prstech nebo rukách znecitlivěla, brní, bolí nebo zbledla, přestaňte s p n e u m a t i c k ý m n á řadím pracovat, inform svého zaměstnavatele a konzultujte s lékařem.
• Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zesílení vibrací.
• Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zesílení vibrací.
• K držení hmotnosti pneumatického nářadí vždy používejte, je-li to možné, stojan, držák nebo vyrovnávací zařízení.
• Nedržte nářadí příliš pevně, ale jistě. Přitom musí zůstat zachovány potřebné reakční síly ruky,

neboť riziko vibrací zpravidla roste se zvyšující se silou vynaloženou na držení nářadí.

- Nedostatečně namontovaný nebo poškozený používaný nástroj může vést ke zvýšeným vibracím.

4.10 Dodatečné bezpečností pokyny

• Stlačený vzduch může způsobit vážná zranění.
• Pokud pneumatické nářadí nepoužíváte, před výměnou dílů příslušenství nebo při provádění oprav vždy uzavřete přívod vzduchu, odtlakujte vzduchovou hadici a odpojte pneumatické nářadí od přívodu stlačeného vzduchu.
• Proud vzduchu nikdy nesměřujte na sebe nebo jiné osoby.
• Úvolněné hadice šlehající okolo mohou způsobit vážná zranění. Vždy proto zkontrolujte, zda hejsou hadice a jejich upevňovací prvky poškozené a zda se neuvolnily.
• Používají-li se univerzální otočné spojky (zubové spojky), musí se nasadit aretační kolíky a d o p o r u čuje se používat hadicové spojky Whipcheck, abyste zajistili ochranu v případě selhání propojení hadice s pneumatickým nářadím nebo vzájemného propojení hadic.
• Zajistěte, aby nebyl překročen max. tlak uvedený na pneumatickém nářadí.
• Nikdy nenoste pneumatické nářadí za hadici.
• Provozujete-li pneumatické nářadí v držáku: nářadí bezpečně upevněte. Ztráta kontroly nad nářadím může způsobit poranění.

4.11 Další bezpečnostní pokyny

• Dodržujte speciální předpisy bezpečnosti práce a prevence úrazů při zacházení s kompresory a pneumatickým nářadím.
• Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích.
• N e petěžujte toto nářadí – používejte jej pouze v rozsahu výkonu, který je uveden v Technických údajích.
• Používejte nezávadná maziva. Zajistěte dostatečné větrání pracoviště. Při zvýšeném úběru: nechte pneumatické nářadí zkontrolovat a příp. opravit.
• Nepoužívejte tento nástroj, když nejste soustředěni. Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s pneumatickým nářadím rozumně. Nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití nářadí temůže vést k vážným poraněním.
• Udržujte své pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
• Zajistěte pneumatické nářadí před dětmi.
• Neuchovávejte nářadí nechráněné venku nebo ve vlhkém prostředí.
• Chraňte pneumatické nářadí, především přípojku stlačeného vzduchu a ovládací prvky, před prachem a nečistotou.
  Informace v tomto návodu k obsluze jsou označeny následovně:

Nebezpečí! Varování před nebezpečím úrazu nebo poškození životního prostředí.

Pozor. Varování před věcnými škodami.

4.12 Symboly na pneumatickém nářadí

Před zprovozněním si přečtěte návod kobsluze.

Noste ochranu očí

Noste ochranu sluchu

Směr otáčení

5. Přehled

Viz strana 2.

1 Stranový klíč

2 Matice kleštiny

3 Kleština

4 Držák kleštiny

5 V řeteno

6 Stranový klíč

7 Spínač (vypínač)

8 Pojistka proti zapnutí

9 Regulační šroub k nastavení otáček *

10 Výstup vzduchu

11 Přípojka stlačeného vzduchu s filtrem

12 Spojka 1/4"

* v závislosti na vybavení

6. Provoz

6.1 Před prvním uvedením do provozu

Našroubujte spojku k nasazení hadice (12).

6.2 Nasad'te kleštinu

Průměr stopky nástroje musí přesně odpovídat upínacímu otvoru kleštiny (3)!

DG 25 Set: K dispozici jsou kleštiny pro různé průměry stopky.

Vložte kleštinu (3) do držáku kleštiny (4), a poté našroubujte rukou matici kleštiny (2).

Není-li v kleštině vložen nástroj, neutahujte kleštinu stranovým klíčem, ale našroubujte ji e rukou!

U malých brusných tělísek se nesmí překročit výrobcem uváděný maximální přesah (L₀)!

Vložte použivany nástroj pokud možno celou délkou jeho stopky do kleštiny (3). Zajistěte, aby délka upnutí (Lg) byla minimálné 10 mm.

Průměr stopky používaného nástroje musí přesně odpovídat upínacímu otvoru kleštiny

• Přidržujte vřeteno (5) stranovým klíčem (6).
• Dotáhněte matici kleštiny (2) stranovým klíčem (1).
• Dbejte na to, aby používaný nástroj byl spolehlivě upevněn.

6.4 Používání pneumatického nářadí

Chcete-li dosáhnout max. výkonu pneumatického nářadí, používejte vždy pneumatické hadice s vnitřním průměrem minimálně 10 mm. Příliš malý vnitřní průměr může výrazně snížit výkon.

Pozor. Vedení stlačeného vzduchu nesmí obsahovat kondenzovanou vodu.

Pozor. S cílem, aby zůstalo toto nářadí dlouho provozuschopné, musí být zásobováno atečným množstvím pneumatického oleje. To úže provádět následovně:

-Používejte stlačený vzduch obohacený olejovou mlhou, k tomu namontujte mlhovou maznici.
- Bez mlhové maznice: Mažte ručně olejem každý den přes přípojku stlačeného vzduchu. Cca 3-5 kapek pneumatického oleje na každých 15 minut při trvalém provozu.

Pokud bylo nářadí několik dnů mimo provoz, ručně aplikujte 5 kapek pneumatického oleje do přípojky stlačeného vzduchu.

Pozor. Nářadí smí běžet naprázdno jen krát-kodobě.

1. DG 25 Set: Zvolte vhodnou kleštinu (3) (viz kapitola 6.2).
2. Upněte vhodný používaný nástroj (viz kapitola 6.3).
3. DG 25 Set: Otáčky je možné měnit regulačním šroubem (9).
4. Nastavte pracovní tlak (měřeno na přívodu vzduchu při zapnutém pneumatickém nářadí). Maximální přípustný pracovní tlak viz kapitola „Technické údaje“.
5. Připojte pneumatické nářadí k zásobování stlačeným vzduchem.
6. Zapnutí: Posuňte pojistku proti zapnutí (8) ve směru šipky (viz obr., strana 2) a stiskněte spínač (7).

Vypnutí: Uvolněte spínač (7).

7. Údržba a ošetřování

Nebezpečí! Před prováděním všech prací na nářadí odpojte připojku stlačeného vzduchu.

Nebezpečí! Údržbu a opravy, které náročností překračují úkony popsané v této kapitomí provádět jen odborníci.

• Pravidelnou údržbou zajistěte bezpečnost a spolehlivost pneumatického nářadí.
• Zkontrolujte dotažení šroubových spojů a v případě potřeby je dotáhněte.
• Minimálně týdně čistěte filtr v přípojce stlačeného vzduchu.

ČESKYcs

• Doporučujeme zapojit před pneumatické nářadí redukční ventil s odlučovačem vody a mlhovou maznicí.
• Při zvýšeném úniku oleje a vzduchu nechte pneumatické nářadí zkontrolovat a příp. opravit. (viz kapitola 9.)
• Pravidelně a po každém použití zkontrolujte otáčky a proved'te jednoduchou kontrolu hladiny vibrací.
• Vyvarujte se kontaktu s nebezpečnými látkami usazenými na nářadí. Noste vhodné osobní ochranné pomůcky a vhodnými opatřeními odstraňte nebezpečné látky před prováděním údržby.

8. Příslušenství

Používejte pouze originální příslušenství Metabo.

Používejte pouze příslušenství určené pro toto pneumatické nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze.

Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu.

9. Opravy

Nebezpečí! Opravy pneumatického nářadí smí provádět pouze odborníci s použitím origi-ch náhradních dílů Metabo!

Spneumatickým nářadím Metabo vyžadujícím opravu se prosím obraťte na Vaše zastoupení Metabo. Adresy viz www.metabo.com.

Seznamy náhradních dílů se můžete stáhnout na adrese www.metabo.com.

10. Ochrana životního prostředí

Řid'te se národními předpisy k ekologické likvidaci a recyklaci vysloužilého pneumatického nářadí, obalů a příslušenství. Nesmí být ohroženy osoby a životní prostředí.

11. Technické údaje

Vysvětlivky k údajům na straně 3.

Změny na základě technického pokroku vyhrazeny.

V_1 = s p o t řeba vzduchu p_max. = maximální přípustný pracovní tlak n_0 = o t á čky d_S = u p í n a c í o t v o r k l e š t i n y D_max = maximální průměr malého brusného tělíska d_i = průměr hadice (vnitřní) C = p řipojovací závit A = r o z m ěry: délka x šířka x výška m = hmotnost

U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem).

Emisní hodnoty

Tyto hodnoty umožňují odhadnout emise nářadí a porovnat různá nářadí. V závislosti na podmínkách použití, stavu nářadí nebo použitých nástrojích může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpůsobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření.

Vibrace(vážená efekt. hodnota zrychlení; EN 28927):

a_h = emisní hodnota vibrací K_h = nejistota měření (vibrace) Hladina akustického tlaku (EN ISO 15744): L_pA = hladina akustického tlaku L_WA = hladina akustického výkonu K_pA, K_WA = nejistota měření

Noste ochranu sluchu!
