NÁVOD K OBSLUZE K3 Power Control Car & Home Kärcher

jsou ochranné známky nebo registrované ochranné známky společnosti Apple Inc. Ochrana životního prostředí Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem. Procesy čištění, u nichž vzniká odpadní voda obsahující oleje, např. mytí motoru, mytí spodků Az EN 60335-2-79 szerint meghatározott értékek Kéz-kar-vibrációs érték m/s

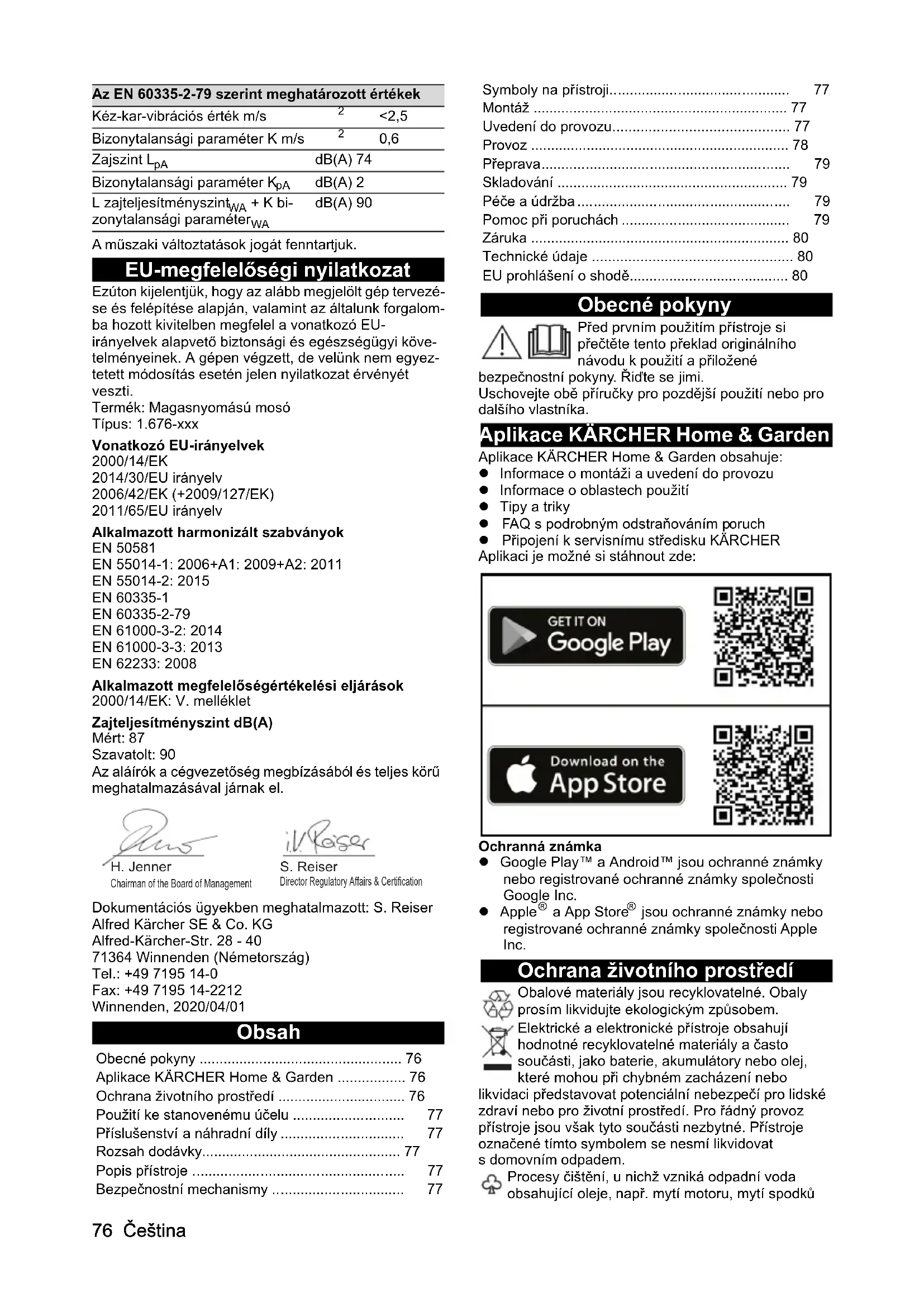

• dB(A) 90 Obecné pokyny p. 76
• Aplikace KÄRCHER Home & Garden p. 76
• Ochrana životního prostředí p. 76
• Použití ke stanovenému účelu p. 77
• Příslušenství a náhradní díly p. 77
• Rozsah dodávky p. 77
• Popis přístroje p. 77
• Bezpečnostní mechanismy p. 77
• Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser Symboly na přístroji p. 77
• Montáž p. 77
• Uvedení do provozu p. 77
• Provoz p. 78
• Přeprava p. 79
• Skladování p. 79
• Péče a údržba p. 79
• Pomoc při poruchách p. 79
• Záruka p. 80
• Technické údaje p. 80
• EU prohlášení o shodě Čeština 77 vozidel se smí provádět pouze v mycích boxech s odlučovačem oleje. Práce s čisticími prostředky se smí provádět výhradně na vodotěsných pracovních plochách s připojením ke kanalizaci odpadních vod. Čisticí prostředky nesmí proniknout do vod nebo půdy. Upozornění k obsaženým látkám (REACH) Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH Použití ke stanovenému účelu Vysokotlaký čistič používejte výhradně pro soukromé domácí použití. Vysokotlaký čistič je určený pro čištění strojů, vozidel, zdiva, nářadí, fasád, teras, zahradního náčiní atd. vysokotlakým vodním paprskem. Příslušenství a náhradní díly Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com. Rozsah dodávky Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce. Popis přístroje Tento návod k použití obsahuje popis maximálního vybavení. V závislosti na daném modelu existují rozdíly v rozsahu dodávky (viz obal). Ilustrace viz strana s obrázky Ilustrace A 1 Přepravní kolo 2 Místo uložení pracovních nástavců 3 Uložení / Parkovací poloha pro vysokotlakou pistoli 4 Fréza na nečistoty pracovního nástavce Power Control pro silná znečištění, stupeň tlaku: HARD 5 Pracovní nástavec Power Control Vario Power pro nejběžnější úkoly čištění, stupeň tlaku: HARD / p. 80

6 Vysokotlaká pistole Power Control 7 Tlačítko k odpojení vysokotlaké hadice od vysokotlaké pistole 8 Páka vysokotlaké pistole 9 Indikace tlaku (MIX / 1-SOFT / 2-MEDIUM / 3- HARD) 10 Zajištění vysokotlaké pistole 11 Hlavní spínač „0/OFF” / „I/ON“ 12 Síťové přívodní vedení se síťovou zástrčkou 13 Ukládací háček pro síťové přívodní vedení 14 Držadlo 15 Přepravní držadlo, teleskopické 16 Rychlospojka pro vysokotlakou hadici 17 Typový štítek 18 Vysokotlaká hadice 19 Sací hadice pro čisticí prostředek s filtrem pro čisticí prostředek a víkem 20 Zásobník na čisticí prostředek 21 Vodní přípojka s vestavěným sítem 22 Spojka pro vodní přípojku 23 **Zahradní hadice s běžnou spojkou – Vyztužení tkaninou –Průměr nejméně 1/2 palce (13 mm) – Délka nejméně 7,5 m 24 *Mycí kartáč, vhodný pro práci s čisticími prostředky 25 *Pěnovací tryska pro hustou a efektivní pěnu čisticího prostředku 26 *Nádrž na čisticí prostředek

• volitelné příslušenství, ** dodatečně nutné Bezpečnostní mechanismy 몇 UPOZORNĚNÍ Chybějící nebo pozměněné bezpečnostní mechanismy Bezpečnostní mechanismy slouží pro vaši ochranu. Bezpečnostní mechanismy nikdy nepozměňujte ani nepřemosťujte. Hlavní spínač Hlavní spínač brání nechtěnému provozu přístroje. Zajištění vysokotlaké pistole Zajištění zablokuje páku vysokotlaké pistole a zabrání neúmyslnému zapnutí přístroje. Funkce automatického zastavení Při uvolnění páky vysokotlaké pistole vypne tlakový spínač čerpadlo a vysokotlaký paprsek se zastaví. Při stlačení páky se čerpadlo opět zapne. Symboly na přístroji Montáž Ilustrace viz strana s obrázky. Před uvedením do provozu namontujte volně přiložené součástky na přístroj. Montáž kol

1. Upevněte kola k přístroji a zajistěte je.

Ilustrace B Montáž rukojetí

1. Nasaďte přepravní držadlo.

Ilustrace C Zavření zásobníku na čisticí prostředek

1. Zásobník na čisticí prostředek uzavřete víkem.

Ilustrace D Montáž spojky pro vodní přípojku

1. Našroubujte spojku pro vodní přípojku na vodní

přípojku přístroje. Ilustrace E Uvedení do provozu

1. Postavte přístroj na rovnou plochu.

2. Vysokotlakou hadici zasuňte do rychlospojky, až

slyšitelně zaskočí. Ilustrace F Nesměřujte vysokotlaký paprsek na osoby, zvířata, aktivní elektrická zařízení nebo na přístroj samotný. Přístroj chraňte před mrazem. Přístroj se nesmí připojovat přímo k veřejnému vodovodnímu řádu78 Čeština

3. Vysokotlakou hadici zasuňte do vysokotlaké pistole,

až slyšitelně zaskočí. Upozornění Dbejte na správné ustavení vsuvky. Ilustrace G

4. Zkontrolujte bezpečná spojení zatáhnutím za

vysokotlakou hadici.

5. Zastrčte síťovou zástrčku do zásuvky.

Zásobování vodou Připojovací hodnoty viz typový štítek nebo kapitola Technické údaje. Dodržujte předpisy stanovené vodárnou. POZOR Škody způsobené znečištěnou vodou Znečištění vody může poškodit čerpadlo i příslušenství. K ochraně doporučuje firma KÄRCHER používání vodního filtru KÄRCHER (zvláštní příslušenství,objednací číslo 4.730-059). Připojení k vodovodu POZOR Hadicová spojka s Aquastopem na vodní přípojce přístroje Poškození čerpadla Nikdy nepoužívejte hadicovou spojku s Aquastopem na vodní přípojce přístroje. Můžete používat spojku Aquastop na vodovodním kohoutku.

1. Zahradní hadici nastrčte na spojku pro vodní

2. Zahradní hadici připojte k vodovodu.

3. Úplně otevřete vodovodní kohoutek.

Ilustrace H Provoz POZOR Chod čerpadla nasucho Poškození přístroje V případě, že se na přístroji v průběhu 2 minut nevytvoří tlak, vypněte přístroj a postupujte podle pokynů v kapitole Pomoc při poruchách. Power Control System Indikace tlaku na vysokotlaké pistoli ukazuje aktuálně nastavený stupeň tlaku při provozu s pracovním nástavcem Power Control. Upozornění Citlivost materiálů se může velmi lišit v závislosti na věku a stavu. Doporučení proto nejsou závazná. Upozornění Při provozu s plošným čističem a jiným příslušenstvím není indikace tlaku věrohodná. Provoz s vysokým tlakem POZOR Poškození lakovaných nebo citlivých povrchů Povrchy jsou poškozeny při příliš nízké vzdálenosti paprsku vody nebo v důsledku volby nevhodného pracovního nástavce. Dodržujte nejméně 30 cm vzdálenost paprsku vody při čištění lakovaných povrchů. Pneumatiky, lak či citlivé povrchy jako dřevo nečistěte frézou na nečistoty.

1. Nasaďte pracovní nástavec do vysokotlaké pistole a

zajistěte ho otočením o 90°. Ilustrace I

2. Zapněte přístroj („I/ON”).

3. Odblokujte páku vysokotlaké pistole.

4. Stiskněte páku vysokotlaké pistole.

5. Otáčejte pracovním nástavcem Power Control Vario

Power, dokud se na indikaci tlaku nezobrazí požadovaný stupeň tlaku. Provoz s mycím kartáčem POZOR Poškození laku Poškození povrchů v důsledku znečištěného mycího kartáče Ujistěte se, že je mycí kartáč před jeho vsazením bez nečistot či jiných částic. Upozornění Při použití mycích kartáčů pracuje přístroj s nízkým tlakem. Proto lze přidat čisticí prostředky.

1. Nasaďte mycí kartáč do vysokotlaké pistole a

zajistěte ho otočením o 90°. Provoz s čisticím prostředkem NEBEZPEČÍ Nerespektování bezpečnostního listu Vážná poškození zdraví v důsledku neodborného použití čisticích prostředků Řiďte se bezpečnostním listem výrobce čisticích prostředků, zejména pokyny ohledně osobní ochranné výstroje. Upozornění Čistící prostředek lze přidávat výhradně při nízkém tlaku. Upozornění Čisticí prostředky KÄRCHER zaručují bezporuchovou práci. Využijte našeho poradenství nebo si vyžádejte náš katalog či naše informační letáky k čisticím prostředkům.

1. Roztok čisticího prostředku nalijte do zásobníku na

čisticí prostředek. Při tom dbejte na údaje o dávkování na obalu čisticího prostředku. Ilustrace J

2. Zásobník na čisticí prostředek uzavřete víkem.

3. Nasaďte zásobník na čisticí prostředek do přístroje.

4. Použijte pracovní nástavec Vario Power.

5. Otáčejte pracovním nástavcem směrem k „MIX”,

dokud se na vysokotlaké pistoli nezobrazí „MIX”. Za provozu je roztok čisticího prostředku přidáván do vodního paprsku. Zobrazení Stupeň tlaku Doporučeno např. pro HARD Kamenné terasy vyrobené z dlažebních kamenů nebo vymývaného betonu, asfalt, kovové povrchy, zahradní náčiní (kolečko, rýč atd.) MEDIUM Automobily / motocykly, cihlové povrchy, omítnuté stěny, plastový nábytek SOFT Dřevěné plochy, jízdní kolo, pískovcové plochy, ratanový nábytek MIX Provoz s čisticím prostředkem Zobrazení Stupeň tlaku Doporučeno např. proČeština 79

6. Případně používejte pěnovací trysku.

aSpojte pěnovací trysku s lahví na čisticí prostředek. Ilustrace K bNasaďte pěnovací trysku do vysokotlaké pistole a zajistěte ji otočením o 90°. Doporučená metoda čištění

1. Nastříkejte úsporným způsobem čisticí prostředek

na suchý povrch a nechte působit (nikoliv zaschnout).

2. Uvolněnou nečistotu opláchněte vysokotlakým

paprskem. Po provozu s čisticím prostředkem

1. Přístroj vypláchněte čistou vodou po dobu cca 30

sekund. Přerušení provozu

1. Uvolněte spouštěcí páčku vysokotlaké pistole.

Při uvolnění páky se čerpadlo vypne. Vysoký tlak zůstane v systému zachován.

2. Zajistěte páku vysokotlaké pistole.

3. Vysokotlakou pistoli s pracovním nástavcem

nastavte do parkovací polohy.

4. V případě pracovních přestávek nad 5 minut přístroj

vypněte „0/OFF”. Ukončení provozu 몇 UPOZORNĚNÍ Tlak v systému Zranění v důsledku vody, která nekontrolovaně uniká pod vysokým tlakem Vysokotlakou hadici odpojte od vysokotlaké pistole nebo od přístroje jen tehdy, když systém není pod tlakem.

1. Uvolněte spouštěcí páčku vysokotlaké pistole.

2. Zavřete vodovodní kohoutek.

3. Stiskněte páku vysokotlaké pistole po dobu 30

sekund. Systém se zbaví zbylého tlaku.

4. Uvolněte spouštěcí páčku vysokotlaké pistole.

5. Zajistěte páku vysokotlaké pistole.

6. Odpojte přístroj od zásobování vodou.

7. Vypněte přístroj „0/OFF“.

8. Síťovou zástrčku vytáhněte ze zásuvky.

Přeprava 몇 UPOZORNĚNÍ Nedodržení hmotnosti Nebezpečí úrazu a poškození Při přepravě vezměte v úvahu hmotnost stroje. Přenášení přístroje

1. Přístroj nadzvedněte a přenášejte pomocí držadla.

1. Vytáhněte přepravní držadlo, dokud neuslyšíte

2. Přístroj tahejte za přepravní držadlo.

Přeprava přístroje ve vozidle

1. Vypusťte zásobník na čisticí prostředek.

2. Zajistěte přístroj proti sklouznutí a překlopení.

Skladování 몇 UPOZORNĚNÍ Nedodržení hmotnosti Nebezpečí úrazu a poškození Při skladování vezměte v úvahu hmotnost přístroje. Uložení přístroje

1. Odstavte přístroj na rovnou plochu.

2. Odpojte pracovní nástavec od vysokotlaké pistole.

3. Stiskněte odpojovací tlačítko na vysokotlaké pistoli

a odpojte vysokotlakou hadici od vysokotlaké pistole.

4. Odpojte vysokotlakou hadici od přístroje.

5. Uložte vysokotlakou hadici v přístroji.

6. Uložte síťové přívodní vedení a příslušenství

v přístroji. Před delším skladování dbejte na dodatečná upozornění, viz kapitola Péče a údržba. Ochrana před mrazem POZOR Nebezpečí mrazu Ne zcela vypuštěné přístroje mohou být zničeny mrazem. Přístroj a příslušenství zcela vyprázdněte. Přístroj chraňte před mrazem. Splněno musí být následující: Přístroj je odpojen od zásobování vodou. Vysokotlaká hadice je odstraněna.

1. Zapněte přístroj „I/ON”.

2. Vyčkejte maximálně 1 minutu, dokud voda zcela

nepřestane unikat z přípojky vysokého tlaku.

3. Vypněte přístroj.

4. Přístroj s kompletním příslušenstvím skladujte v

prostoru odolném proti mrazu. Péče a údržba NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem Zranění v důsledku kontaktu s částmi pod elektrickým proudem Vypněte přístroj. Odpojte síťovou zástrčku. Přístroj je bezúdržbový, tj. nemusíte provádět pravidelné údržbářské práce. Čištění síta ve vodní přípojce POZOR Poškozené síto ve vodní přípojce Poškození přístroje znečištěním vody Před vsazením síta do vodní přípojky zkontrolujte, zda není síto poškozené. V případě potřeby vyčistěte síto ve vodní přípojce.

1. Odstraňte spojku z vodní přípojky.

2. Vytáhněte síto pomocí plochých kleští.

3. Síto očistěte pod tekoucí vodou.

4. Síto vsaďte do vodní přípojky.

Čištění filtru čisticího prostředku Očistěte filtr čisticího prostředku před delším uskladnění.

1. Stáhněte filtr ze sací hadice pro čisticí prostředek.

2. Filtr očistěte pod tekoucí vodou.

Ilustrace N Pomoc při poruchách Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při poruchách, které zde nejsou neuvedeny, se obraťte na autorizovaný zákaznický servis.80 Čeština NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem Zranění v důsledku kontaktu s částmi pod elektrickým proudem Vypněte přístroj. Odpojte síťovou zástrčku. Stroj neběží

1. Stiskněte páku vysokotlaké pistole.

2. Zkontrolujte, zda údaj o napětí na typovém štítku

shoduje s napětím zdroje el. proudu.

3. Zkontrolujte nezávadnost síťového přívodního

vedení. Přístroj se nenatlakuje Přívod vody je příliš nízký

1. Úplně otevřete vodovodní kohoutek.

2. Zkontrolujte, zda přívod vody vykazuje dostatečné

čerpané množství. Síto ve vodní přípojce je znečištěné.

1. Vytáhněte síto ve vodní přípojce pomocí plochých

2. Síto očistěte pod tekoucí vodou.

V přístroji je vzduch.

1. Odvzdušněte přístroj:

aPřístroj zapněte bez připojeného pracovního nástavce na dobu maximálně 2 minut. b Stiskněte vysokotlakou pistoli a vyčkejte, dokud u vysokotlaké pistole nevystoupí voda bez bublinek. cPřipojte pracovní nástavec. Silné výkyvy tlaku

1. Čištění vysokotlaké trysky:

aOdstraňte jehlou nečistoty z otvoru trysky. b Vysokotlakou trysku vypláchněte zepředu vodou.

2. Zkontrolujte množství přiváděné vody.

1. Nepatrná netěsnost přístroje má technické příčiny.

V případě silné netěsnosti se obraťte na autorizovaný zákaznický servis. Nedochází k nasávání čisticího prostředku

1. Použijte pracovní nástavec Vario Power a otočte jej

2. Očistěte filtr na sací hadici pro čisticí prostředek.

3. Zkontrolujte sací hadici pro čisticí prostředek, zda

se na ní nenacházejí místa zlomu. Záruka V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu) Technické údaje Technické změny vyhrazeny. EU prohlášení o shodě Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Vysokotlaký čistič Typ: 1.676-xxx Příslušné směrnice EU 2000/14/ES 2014/30/EU 2006/42/ES (+2009/127/ES) 2011/65/EU Aplikované harmonizované normy EN 50581 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Použitý postup posouzení shody 2000/14/ES: Příloha V Hladina akustického výkonu dB(A) Naměřeno: 87 Zaručeno: 90 Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti. Elektrické připojení Napětí V 220-240 Fáze ~ 1 Kmitočet Hz 50-60 Odběr proudu A 6 Krytí IPX5 Třída krytí II Síťové jištění (se zpožděnou reakcí) A 10 Vodní přípojka Přívodní tlak (max.) MPa 1,2 Vstupní teplota (max.) °C 40 Vstupní množství (min.) l/min 8 Výkonnostní údaje přístroje Provozní tlak MPa 8 Max. přípustný tlak MPa 12 Čerpané množství, voda l/min 5,5 Čerpané množství, maximální l/min 6,3 Čerpané množství, čisticí prostředek l/min 0,3 Reaktivní síla vysokotlaké pistole N 12 Rozměry a hmotnosti Typická provozní hmotnost kg 5,4 Délka mm 297 Šířka mm 280 Výška mm 677 Zjištěné hodnoty podle EN 60335-2-79 Hodnota vibrací rukou/paží m/s
