NÁVOD K OBSLUZE TE50328RW BOSCH

Součást dodávky (informace naleznete na straně 81)

- Hlavní vypínač O / I 82

- Tlačítko ♘ off / i 82

- Tlačítko 📁 82

- Tlačítko start .....82

- Otočný knoflík „síla kávy“ .....82

- Šlehač mléka....82

Zprávy na displeji....83

aromaDoubleShot....83

Před prvním použitím 83

Vodní filtr....85

Nastavení v nabídce ....86

- VYPNUTÍ 86

- FILTR 86

Příprava nápojů z kávových zrn .....87

Příprava nápojů z mleté kávy .....87

Odběr horké vody 88

Příprava mléčné pěny a teplého mléka ....88

Údržba a každodenní čištění .....89

- Čištění mléčného systému .....89

- Čištění spařovací jednotky .....90

Rady, jak uspořit energii 91

Programy údržby 91

– Odstranění vápenatých usazenin......92

- Čištění 92

- Calc'n'Clean 93

Ochrana před mrazem....94

Příslušenství 94

Likvidace....94

Záruční podmínky 94

Řešení jednoduchých problémů .....95

Technické údaje .....97

Vážení milovníci kávy, blahopřejeme k nákupu automatu na es- presso značky Bosch.

Věnujte pozornost přiloženému stručnému návodu k použití. Můžete ho uložit do speciální přihrádky (5c).

Bezpečnostní pokyny

Před použitím spotřebiče si pozorně přečtěte tento návod k použití, postupujte podle něj a uschovejte si jej.

Prosíme, abyste v případě prodeje spotřebiče předali tyto příručky novému vlastníkovi.

Tento plně automatický přístroj na výrobu espresa je určen k přípravě malých množství kávy v rámci použití v domácnosti nebo v nekomerčních prostředích podobného typu, například v kuchyňkách pro zaměstnance v obchodech, kancelářích či zemědělských a jiných malých podnicích, nebo v rámci využívání hosty v zařízeních poskytujících nocleh a snídani, malých hotelech a podobných ubytovacích zařízeních.

Pokud se na přístroji udělá více než 7500 káv ročně (tj. 7500x proces spaření), pak spadá již do kategorie profesionálních přístrojů a vztahuje se na něj pouze roční záruka.

⚠️ Nebezpečí úrazu elektrickým proudem!

Spotřebič připojte a provozujte v souladu s údaji na typovém štítku.

Pokud je spotřebič nebo přívodní vedení poškozeno, nepoužívejte jej.

Spotřebič používejte jen ve vnitřních prostorách a při pokojové teplotě.

Nedovolte, aby spotřebič používaly osoby (včetně dětí) se sníženými schopnostmi smyslového vnímání, omezenými duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi, aniž by byly pod dohledem osoby, která je zodpovědná za je-

jich bezpečnost, nebo takovou osobou byly poučeny. Děti držte mimo dosah spotřebiče. Dbejte, aby si děti se spotřebičem nehrály. V případě poruchy spotřebič ihned odpojte od elektrické sítě.

Opravy spotřebiče, např. výměnu poškozeného přívodního vedení, smí provádět pouze náš servisní pracovník, aby nedošlo k ohrožení zdraví a poškození majetku.

Spotřebič ani síťový kabel nikdy neponořujte do vody. Nesahejte do mlýnku.

Spotřebič používejte výhradně v místnostech vytápěných nad bod mrazu.

Nebezpečí opaření!

Výpust' šlehače mléka (6c) se velmi silně zahřívá. Nedotýkejte se jí, dokud nevy-chladne.

Spotřebič používejte až po úplném sestavení a instalaci šlehače mléka (6).

Riziko udušení!

Nenechávejte děti hrát si s obalovým materiálem.

Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách www.bosch-spotrebice.cz.

Součást dodávky

Viz obrázek na začátku tohoto návodu k použití.

a Plně automatický přístroj na výrobu espressa TES503
b Stručná referenční příručka
© Návod k použití
d Šlehač mléka/Otočný volič
e Proužek pro testování tvrdosti vody
f Odměrná lžička
9 Mazivo (tuba)

Přehled

Obrázky A, B, C, D a E

1 Zásobník na kávová zrna
2 Víko pro uchování aromatu
3 Otočný volič pro nastavení stupně mletí
4 Přihrádka
(na mletou kávu/čisticí tabletu)
5 Spařovací jednotka (obr. E)
a) Spařovací jednotka
b) Dvířka
c) Úložný prostor pro stručný návod k použití
d) Tlačítko
e) Pojistka

6 Šlehač mléka (obr. C)

a) Parní ventil

b) Vzduchová tryska

c) Výpust'

d) Otočný volič teplé mléko/mléčná pěna

e) Hadička na mléko

7 Výpust' kávy, výškově nastavitelná

8 Odkapávač (obr. D)

a) Panel odkapávače

b) Zásobník na mletou kávu

c) Odkapávací miska pro výpust' kávy

d) Odkapávací mřížka pro výpust' kávy

e) Plovák

9 Hlavní vypínač O / I

10 Tlačítkostart

11 Tlačítko

12 Tlačítko ♘ off / i

13 Otočný knoflík „síla kávy“

16 Odnímatelná nádržka na vodu

17 Víko nádržky na vodu

18 Odměrná lžička

(pomůcka pro vkládání vodního filtru)

19 Úložný prostor pro odměrnou lžičku

20 Sítový kabel a jeho úložný prostor

82 cz

Ovládací prvky

Hlavní vypínač O / I

Hlavní vypínač O / I(9) se používá k zapnutí spotřebiče nebo k jeho úplnému vypnutí (odpojení napájení).

Důležité: Před vypnutím spust'te čisticí program nebo přístroj vypněte tlačítkem ♘ off / i (12).

Tlačitko ♘ off / i

Po krátkém stisknutí tlačítka ☉ off / i (12) se spotřebič vypláchne a vypne. Po stisknutí a přidržení tlačítka ☉ off / i (12) se zobra-zí uživatelská nastavení nebo se spustí funkce odvápnění a čištění.

Tlačitko

Stisknutím tlačítka (11) se začne tvořit pára pro přípravu mléčné pěny nebo teplého mléka.

Tlačítko start

Tlačítko start (10) zahajuje přípravu nápoje nebo spouští program údržby. Dalším stisknutím tlačítka start (10) během přípravy nápoje ukončíte proces přípravy.

Otočný knofl ik „síla kávy“

Otočný knofl ík (13) slouží k nastavení síly kávy.

∅

VELMI SLABÉ

-

SLABÉ

[Figure]

BĚŽNÉ

SILNÉ

DOUBLESHOT SILNÉ + DOUBLESHOT SILNÉ ++

Při nastavení této síly se káva spařuje ve dvou fázích. Viz „aromaDoubleShot“ na straně 83.

Otočný knofl ík „nápoje“

Otočný volič (14) se používá k výběru požadovaného nápoje a objemu šálků. Umožňuje také změnit uživatelské nastavení.

	ESPRESSO MALÉ
	ESPRESSO
-	CAFÉ CRÈME MALÉ
	CAFÉ CRÈME
	CAFÉ CRÈME VELKÉ
	2 ESPRESSA MALÁ
	2 ESPRESSA
-	2 CAFÉ CRÈME MALÁ
	2 CAFÉ CRÈME
	2 CAFÉ CRÈME VELKÁ
	VYČISTIT PŘÍSTROJ
	VYČISTIT MLÉČNÝ SYST

Upozornění: Nelze-li vybraný nápoj připravit, na displeji se zobrazí zpráva NEPLATNÁ KOMBINACE. Změňte sílu kávy nebo vybraný nápoj.

Šlehač mléka

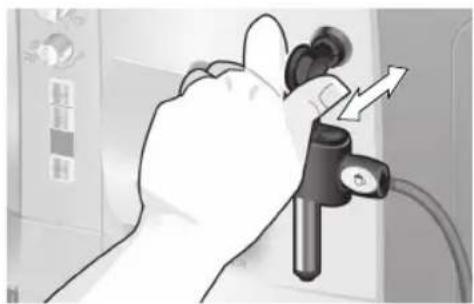

Šlehač mléka (6) otevřete vytažením a za-vřete zasunutím.

Chcete-li připravovat mléčnou pěnu (například pro latte macchiato nebo cappuccino), nastavte dopředu symbol 📋.

Chcete-li připravovat teplé mléko, nastavte dopředu symbol 📄.

Chcete-li připravovat horkou vodu, nastavte otočný volič do vodorovné polohy.

Na displeji (15) se zobrazuje nejen aktuální provozní stav, ale také různé zprávy informující o stavu spotřebiče nebo upozorňující na nutnost provést nějakou akci. Jakmile akci provedete, zpráva zmizí a znovu se zobrazí nabídka nápojů.

aromaDoubleShot

Čím déle se káva spařuje, tím více se uvolňuje hořkých látek a nežádoucího aromatu. Což negativním způsobem ovlivňuje chuť a stravitelnost kávy. Model TES503 je proto vybaven speciální funkcí aromaDoubleShot pro přípravu velmi silné kávy. Po získání polovičního množství je semleta a spařena nová dávka kávy, aby ze spotřebiče vycházely pouze příjemné aromatické vůně.

Funkce aromaDoubleShot se aktivuje při následujících nastaveních:

Před prvním použitím

Obecné pokyny

Nádržku na vodu naplňujte pouze čerstvou studenou neperlivou vodou a používejte pokud možno kávová zrna pro plně automatizovaná zařízení na přípravu kávy a es- pressa. Nepoužívejte kávová zrna s pole- vou, karamelizovaná ani jinak obohacená o složky s obsahem cukru, aby nedošlo k ucpání spařovací jednotky.

Tento spotřebič umožňuje upravit nastavenou tvrdost vody. Z výroby je tvrdost vody nastavena na hodnotu 4. Vyzkoušejte tvrdost vody v místě instalace pomocí přiloženého testovacího proužku.

Bude-li výsledkem zkoušky jiná hodnota než 4, po zapnutí změňte odpovídajícím způsobem nastavení na spotřebiči (viz „Nastavení v nabídce“ – TVRDOST VODY na stránce 86).

Uvedení spotřebiče do provozu

1. Umístěte spotřebič na rovnou voděodolnou podložku, která unese jeho váhu. Zajistěte, aby větrací otvory spotřebiče nebyly zakryty.

2. Vytáhněte síťový kabel z úložného prostoru (20) a zapojte jej do zásuvky. Délku kabelu můžete upravit stažením zpět nebo dalším povytažením. Nejjednoduší způsob, jak toho dosáhnout, je umístit spotřebič zadní stranou až na okraj podložky a táhnout kabel dolů nebo jej tlačit nahoru.

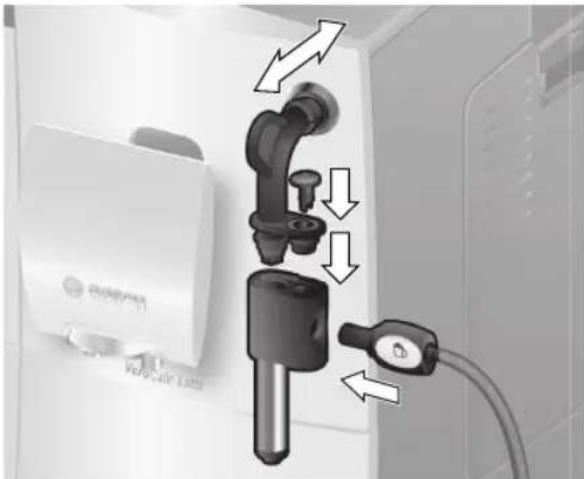

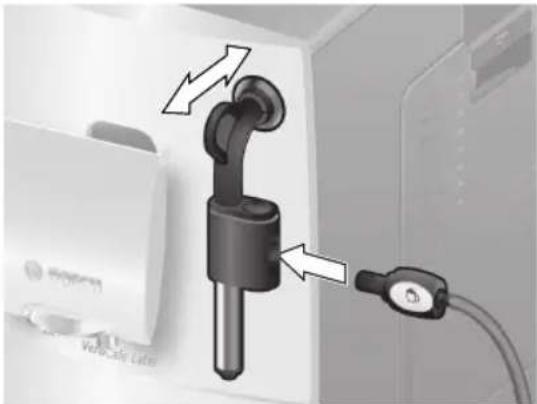

3. Nainstalujte šlehač mléka. Spotřebič používejte až po úplném sestavení a instalaci šlehače mléka (6).

1. Zvedněte víko nádržky na vodu (17).

2. Vyjměte nádržku na vodu (16), vypláchněte ji a naplňte čerstvou studenou vodou. Nenapouštějte vodu nad rysku max.

3. Vratte nádržku na vodu (16) na místo a pevně na ni shora zatlačte.

4. Zavřete víko nádržky na vodu (17).

5. Naplňte zásobník (1) zrnkovou kávou. (Pokyny pro přípravu nápojů z mleté kávy naleznete v části „Příprava nápojů z mleté kávy“ na straně 87.)

6. Stiskněte vypínač O / I (9). Na displeji (15) se zobrazí nabídka pro nastavení jazyka displeje.

7. Vyberte požadovaný jazyk displeje pomocí horního otočného voliče (14). K dispozici jsou následující jazyky:

ENGLISH NEDERLANDS

FRANCAIS ITALIANO

SVENSKA ESPAÑOL

POLSKI MAGYAR

TÜRKCE DANSK

Norsk SUOMI

PORTUGUÊS ČEŠTINA

ЕЛАННИКА БЪЛГАРСКИ

РУССКИЙ

1. Stiskněte tlačítko start (10). Vybraný jazyk bude uložen. Na displeji se zobra- zí zpráva VYTÁHNOUT ŠLEHAČ ML.

2. Položte vhodnou nádobu pod výpust' (6c).

3. Opatrně otevřete šlehač mléka (6) vytažením. Spotřebič propláchne šlehač mléka (6) vodou. Na displeji se zobrazí zpráva ZASUNOUT ZPĚNOVAČ ML.

4. Zasunutím šlehač mléka (6) zavřete. Spotřebič se nyní zahřívá a proplachuje. Z výpusti kávy vyteče malé množství vody. Když se na displeji zobrazí nabídka nápojů, spotřebič je připraven k použití.

Vypnutí spotřebiče

Není-li spotřebič používán, po uplynutí jedné hodiny se automaticky propláchne a vypne (časový interval lze naprogramovat, viz „Nastavení v nabídce“ – VYPNUTÍ na stránce 86).

Výjimka: Spotřebič se vypne bez vypláchnutí pouze v případě, že jste připravovali horkou vodu nebo páru.

Chcete-li spotřebič vypnout ručně před provedením této akce, stiskněte tlačítko ♘ off / i (12). Spotřebič se vypláchne a vypne.

Upozornění: Při prvním použití spotřebiče, po proběhnutí programu údržby a v přípa-dě, že spotřebič nebyl delší dobu v provozu, nebude mít první připravený nápoj plné aroma a není určen ke konzumaci.

Při prvním použití automatu na espresso dosáhnete dostatečně husté a stálé pěny teprve po několika šálcích.

Při intenzivním používání je běžné, že se na větracích otvorech srazí kapky vody.

Vodní fi ltr

Vodní fi ltr může zabránit usazování vodního kamene.

Nový vodní fi ltr je nutné před prvním použitím vypláchnout. Při vyplachování postupujte takto:

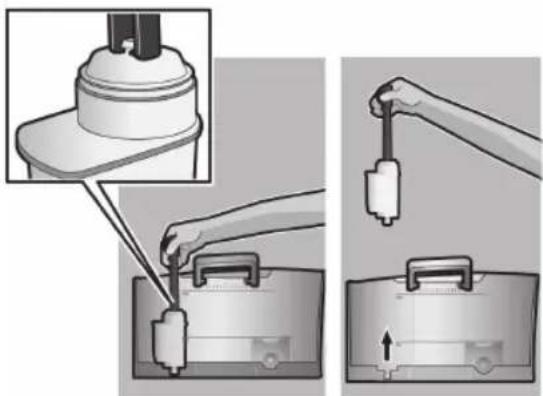

1. Pomocí odměrné lžičky (18) pevně za- tlačte vodní fi ltr do nádržky na vodu.
2. Naplňte nádržku (16) vodou až po rysku max.
3. Stiskněte tlačítko ♘ off / i (12) a podržte je nejméně po dobu tří sekund. Zobrazí se nabídka.
4. Opakovaně stiskněte tlačítko ☎ off / i (12), dokud se na displeji nezobrazí text FILTR STARÝ NEBO CHYBÍ.
5. Otočným voličem (14) vyberte položku AKTIVOVAT FILTR.
6. Stiskněte tlačítko start (10).
7. Pod výpust' (6c) umístěte nádobu o objemu 0,5 litru.
8. Stiskněte tlačítko start (10).
9. Otevřete šlehač mléka (6) vytažením.
10. Filtr bude propláchnut tekoucí vodou.
11. Zasunutím šlehač mléka (6) zavřete.
12. Vyprázdněte nádržku.
    Spotřebič je opět připraven k použití.

Poznámka: Současně s propláchnutím fi Itru se aktivuje nastavení zprávy VYMĚNIT FILTR na displeji.

Po zobrazení zprávy VYMĚNIT FILTR nebo nejpozději po uplynutí dvou měsíců již fi ltr nemá potřebnou účinnost. Je třeba vyměnit jej z hygienických důvodů a také proto, aby nedošlo k zanesení vodním kamenem (a následnému poškození spotřebiče).

Náhradní fi ltry lze získat u prodejců (TCZ7003) nebo v zákaznickém servisu (467873). Není-li použit nový fi ltr, nastavte položku FILTR na hodnotu STARÝ NEBO CHYBÍ.

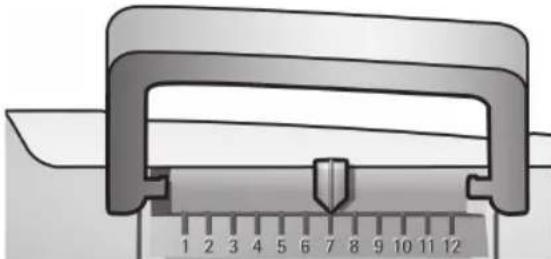

Poznámka: Na posuvném ukazateli si můžete označit měsíc, ve kterém jste fi ltr vložili. Druhá možnost je označit si měsíc, ve kterém bude třeba fi ltr příště vyměnit (nejpozději po dvou měsících).

Poznámka: Pokud spotřebič delší dobu nepoužíváte (např. během dovolené), je třeba fi ltr před použitím spotřebiče pro-pláchnout. Za tím účelem napust'te ze spotřebiče plný šálek horké vody a vylijte ji.

Nastavení v nabídce

Nastavení spotřebiče můžete přizpůsobit svým individuálním potřebám pomocí nabídky na displeji.

1. Stiskněte tlačítko ♘ off / i (12) a držte je po dobu alespoň 3 sekund.
2. Opakovaně tiskněte tlačítko ♘ off / i (12), dokud se na displeji neobjeví požadovaná položka nabídky.
3. Otočným voličem (14) vyberte požadované nastavení.
4. Potvrďte stisknutím tlačítka start (10). Chcete-li nabídku opustit a ponechat nastavení na původních hodnotách, otočte volič do polohy KONEC a stiskněte tlačítko start (10).

Nastavit můžete následující hodnoty:

VYPNUTÍ: Zde můžete nastavit časový interval, po jehož uplynutí od odebrání posledního nápoje se spotřebič automaticky vypne. Nastavit lze intervaly v rozmezí od 15 minut do 4 hodin. Výchozí časový interval je 1 hodina, jeho zkrácením však můžete dosáhnout úspory energie.

FILTR: Zde můžete nastavit, zda je používán vodní filtr. Pokud vodní filtr není používán, nastavte možnost FILTR STARÝ NEBO CHYBÍ. Zde můžete nastavit, zda je používán vodní filtr. Pokud vodní filtr není používán, nastavte možnost AKTIVOVAT FILTR. Nové vodní filtry je třeba před použitím vypláchnout (informace naleznete v části „Vodní filtr“ na straně 85).

SPUSTIT CALC'N'CLEAN: Zde je možné ručně vybrat program údržby (CALC'N'CLEAN / ODVÁPNĚNÍ / ČIŠTĚNÍ). Vybraný program spustíte stisknutím tlačítka start (10) (viz „Programy údržby“ na straně 91).

TEPLOTA: Tato položka umožňuje nastavit teplotu při spařování (VYSOKÁ / STŘEDNÍ / NÍZKÁ).

JAZYK: Zde můžete nastavit jazyk displeje.

TVRDOST VODY: Tento spotřebič umožňuje upravit nastavenou tvrdost vody. Správné nastavení tvrdosti vody je důležité, aby spotřebič správně informoval o tom, kdy je třeba spustit odvápňovací program. Z továrny je tvrdost vody nastavena na stupeň 4. Skutečnou tvrdost vody můžete zjistit pomocí přiloženého testovacího proužku nebo dotazem u místního dodavatele vody. Testovací proužek krátce ponořte do vody, jemně setřeste kapky a po uplynutí jedné minuty se podívejte na výsledek. Úrovně tvrdosti vody a nastavení:

Úroveň Tvrdost vody
	Německo (°dH)	Francie (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

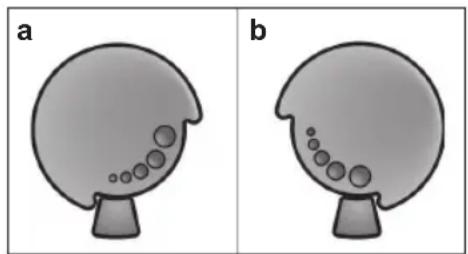

Nastavení mlýnku

Otočný volič (3) mění stupeň semletí kávových zrn od hrubého k jemnému.

Varování:

Mlýnek seřizujte výhradně za chodu! V opačném případě může dojít k poškození spotřebiče. Nesahejte do mlýnku.

- Je-li mlecí jednotka v činnosti, můžete podle potřeby nastavovat jemnost pomocí otočného voliče (3) v rozsahu od jemného mletí (a: otočení proti směru hodinových ručiček) po hrubé mletí (b: otočení po směru hodinových ručiček).

Poznámka: Nové nastavení se neprojeví dříve než po druhém šálku kávy.

Rada: Pro zrna pražená dotmava volte jemnější mletí, světlejší zrna melte více nahrubo.

Příprava nápojů z kávových zrn

Tento automat na espresso připravuje každý nápoj z čerstvě mletých zrn.

Rada: Používejte pokud možno výhradně zrnkovou kávu pro plnoautomatické kávovary a automaty na espresso. Pro zachování nejvyšší kvality uchovávejte zrna v hlubokozmrazeném stavu nebo ve vzduchotěsných nádobách na chladném místě. Kávu lze mlít i zmrazenou.

Důležité: Nádržku (16) plňte každý den čerstvou vodou. Nádržka (16) by měla vždy obsahovat dostatek vody pro provoz spotře-biče.

Různé druhy kávy lze uvařit prostým stisknutím tlačítka.

Příprava nápojů

Spotřebič musí být připraven k použití.

1. Položte jeden nebo dva předehřáté šálky pod výpust' kávy (7).

Rada: K předehřátí šálků používejte horkou vodu.

1. Vyberte požadovaný druh kávy a množství nápoje v šálku otáčením horního voliče (14). Vybraný nápoj a množství se zobrazí na displeji.
2. Vyberte požadovanou sílu kávy otáčením dolního knoflíku (13). Na displeji se zobrazí nastavená síla kávy.
3. Stiskněte tlačítko start (10).

Přístroj uvaří kávu a naplní šálky.

Upozornění: V některých případech se káva připravuje ve dvou fázích (viz „aroma-DoubleShot“ na straně 83). Počkejte, dokud celý proces neskončí.

Potřebujete-li přípravu kávy ukončit předčasně, stiskněte znovu tlačítko start (10).

Příprava nápojů z mleté kávy

V tomto automatu na espresso je možné připravovat nápoje z mleté kávy (nikoli z instantního kávového prášku).

Upozornění: Funkci aromaDoubleShot nelze použít při přípravě nápoje z mleté kávy.

Důležité: Nádržku (16) plňte každý den čerstvou vodou. Nádržka (16) by měla vždy obsahovat dostatek vody pro provoz spotřebiče.

Příprava nápojů

1. Otevřete přihrádku (4).
2. Nasypte do ní nejvíce 2 zarovnané odměrné lžičky mleté kávy.
   Varování: Nepoužívejte celá zrna ani instantní kávu.
3. Zavřete přihrádku (4).
4. Otočným voličem (14) vyberte požadovaný nápoj (lze zvolit jen jeden šálek).
5. Stiskněte tlačítko start (10).
   Přístroj uvaří kávu a naplní šálek.

Upozornění: Chcete-li připravit další šálek kávy, zopakujte celý postup. Není-li po dobu 90 sekund odebrána žádná káva, spařovací komora se automaticky vyprázdní, aby nedošlo k přeplnění. Spotřebič se propláchne.

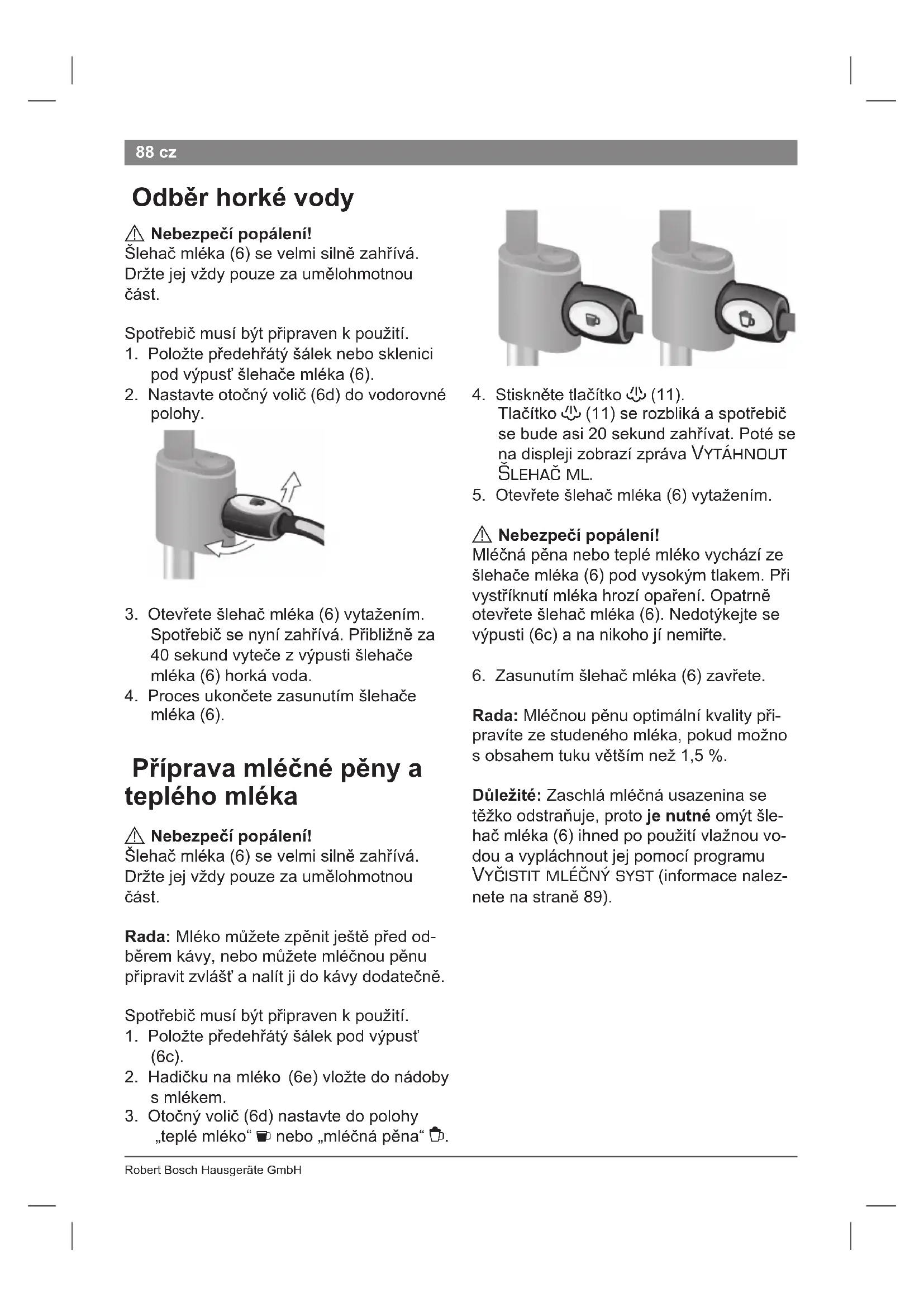

Odběr horké vody

⚠️ Nebezpečí popálení!

Šlehač mléka (6) se velmi silně zahřívá. Držte jej vždy pouze za umělohmotnou část.

Spotřebič musí být připraven k použití.

1. Položte předehřátý šálek nebo sklenici pod výpust' šlehače mléka (6).
2. Nastavte otočný volič (6d) do vodorovné polohy.

1. Otevřete šlehač mléka (6) vytažením. Spotřebič se nyní zahřívá. Přibližně za 40 sekund vyteče z výpusti šlehače mléka (6) horká voda.
2. Proces ukončete zasunutím šlehače mléka (6).

Příprava mléčné pěny a teplého mléka

⚠️ Nebezpečí popálení!

Šlehač mléka (6) se velmi silně zahřívá. Držte jej vždy pouze za umělohmotnou část.

Rada: Mléko můžete zpěnit ještě před od-běrem kávy, nebo můžete mléčnou pěnu připravit zvlášť a nalít ji do kávy dodatečně.

Spotřebič musí být připraven k použití.

1. Položte předehřátý šálek pod výpust' (6c).
2. Hadičku na mléko (6e) vložte do nádoby s mlékem.
3. Otočný volič (6d) nastavte do polohy „teplé mléko“ 🚙 nebo „mléčná pěna“ 🚙.

1. Stiskněte tlačítko (11). Tlačítko (11) se rozbliká a spotřebič se bude asi 20 sekund zahřívat. Poté se na displeji zobrazí zpráva VYTÁHNOUT ŠLEHAČ ML.

2. Otevřete šlehač mléka (6) vytažením.

⚠️ Nebezpečí popálení!

Mléčná pěna nebo teplé mléko vychází ze šlehače mléka (6) pod vysokým tlakem. Při vystříknutí mléka hrozí opaření. Opatrně otevřete šlehač mléka (6). Nedotýkejte se výpusti (6c) a na nikoho jí nemiřte.

1. Zasunutím šlehač mléka (6) zavřete.

Rada: Mléčnou pěnu optimální kvality připravíte ze studeného mléka, pokud možno s obsahem tuku větším než 1,5 %.

Důležité: Zaschlá mléčná usazenina se těžko odstraňuje, proto je nutné omýt šlehač mléka (6) ihned po použití vlažnou vodou a vypláchnout jej pomocí programu VÝČISTIT MLÉČNÝ SYST (informace naleznete na straně 89).

Údržba a každodenní čištění

Nebezpečí úrazu elektrickým proudem!

Před čištěním spotřebič vždy odpojte od elektrické sítě.

Nikdy jej neponořujte do vody.

Nepoužívejte parní čističe.

• Otřete spotřebič zvenčí měkkým vlhkým hadříkem.
• Nepoužívejte hrubé utěrky ani abrasivní čisticí prostředky.
• Zbytky vápenatých usazenin, kávy, mléka a odvápňovacího roztoku vždy ihned odstraňte. Při delším působení mohou způsobit korozi.
• Vytáhněte odkapávací misku (8c) se zásobníkem na mletou kávu (8b) směrem dopředu. Sejměte panel (8a) a mřížku (8d). Vyprázdněte a vyčistěte odkapávač i zásobník na kávu.

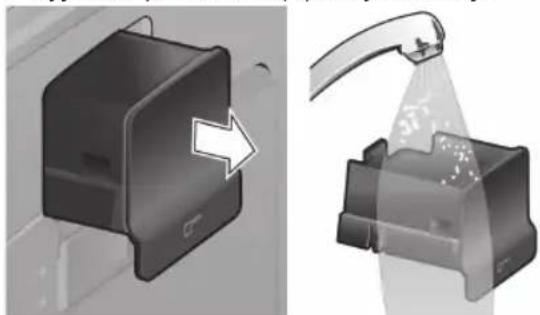

• Vyjměte přihrádku (4) a vyčistěte ji.

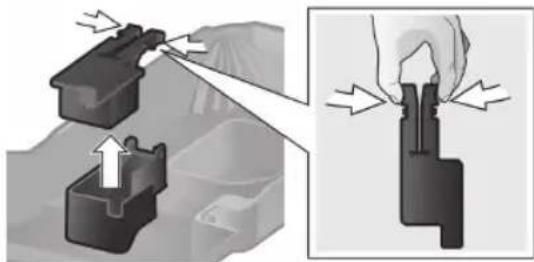

- Vyjměte plovák (8e) a očistěte jej vlhkým hadříkem.

- Nemyjte níže uvedené součásti v myčce nádobí: kryt úložného prostoru (5c), panel odkapávače (8a), plovák (8e), přihrádka (4), spařovací jednotka (5a).

• Níže uvedené součásti lze mýt v myčce nádobí: odkapávací miska pro výpust' kávy (8c), zásobník na mletou kávu (8b), odkapávací mřížka pro výpust' kávy (8d), víko pro uchování aromatu (2) a odměrná lžička (18).
• Vytřete spotřebič (držáky misek a přihrádku) zevnitř.

Důležité: Odkapávač pro výpust kávy (8c) a zásobník na mletou kávu (8b) je třeba vyprázdnit a vyčistit každý den, aby na nich nezačala růst plíseň.

Upozornění: Po zapnutí vychladlého spotřebiče vypínačem O / I (9) a při automatickém vypnutí po přípravě kávy se spotřebič automaticky proplachuje. Systém se tedy čistí sám.

Důležité: Pokud jste spotřebič delší dobu nepouživali (např. po dovolené), nejprve jej celý důkladně vyčistěte, zejména mléčný systém a spařovací jednotku.

Čištění mléčného systému

Pokud mléčný systém nebyl vypláchnut po přípravě mléka, zobrazí se po určitém čase na displeji následující zpráva: VYČISTIT MLÉČNÝ SYST! Mléčný systém čistěte bezprostředně po použití! Při čištění po- nechte otočný volič (6d) ve stejné poloze jako při posledním použití. Automatické předmytí mléčného systému:

1. Volič (14) otočte do polohy ♂.
2. Pod výpust' (6c) umístěte vysokou prázdnou nádobu.
3. Výpust' posuňte co nejblíže nádoby.

4. Hadičku na mléko (6e) zasuňte do ná- doby.

5. Stiskněte tlačítko start (10).

6. Otevřete šlehač mléka (6) vytažením. Spotřebič automaticky vypouští vodu do nádoby a prostřednictvím hadičky na mléko ji znovu nasává s cílem vyčistit mléčný systém. Přibližně po jednu minutu bude proplachování ukončeno.

90 cz

1. Zasunutím šlehač mléka (6) zavřete.

2. Vyprázdněte nádobu a vyčistěte hadičku na mléko (6e).

V pravidelných intervalech navíc mléčný systém důkladně umývejte (ručně nebo v myčce).

Demontáž mléčného systému před mytím:

1. Odpojte výpust' (6c) od parního ventilu (6a) (obr. C).
2. Jednotlivé součásti očistěte měkkým kartáčkem namočeným ve vodě s čisticím prostředkem. V případě potřeby je nechte odmočit v teplé vodě s čisticím prostředkem.

1. Všechny díly vypláchněte čistou vodou a vysušte.

2. Poté je znovu sestavte a namontujte zpět do spotřebiče.

VeriCare Little

⚠️ Nebezpečí opaření

Spotřebič používejte až po úplném sestavení a instalaci šlehače mléka (6).

Čištění spařovací jednotky

Spařovací jednotku čistěte pravidelně. Automatické předmytí spařovací jednotky:

1. Volič (14) otočte do polohy ♘.
2. Pod výpust' (7) umístěte prázdnou sklenici.
3. Stiskněte tlačítko start (10).
   Spotřebič se propláchne.

Vedle používání automatického čisticího programu je třeba spařovací jednotku (5a) pravidelně vyjímat a čistit (Viz obr. E na začátku tohoto návodu).

1. Vypněte spotřebič hlavním vypínačem O / I (9). Všechna tlačítka zhasnou.
2. Otevřete dvířka (5b) spařovací jednotky.
3. Posuňte červenou pojistku (5e) na spařovací jednotce doleva až na doraz.
4. Stiskněte červené tlačitko (5d), uchopte spařovací jednotku za zapuštěná držadla a opatrně ji vyjměte.
5. Spařovací jednotku (5a) důkladně vypláchněte pod tekoucí vodou.

Důležité: Při mytí nepoužívejte mycí ani jiné čisticí prostředky a nevkládejte součásti do myčky nádobí.

1. Důkladně vytřete vnitřek spotřebiče vlhkým hadříkem a odstraňte všechny zbytky kávy.
2. Nechte spařovací jednotku (5a) a vnitřek spotřebiče úplně oschnout.
3. Zasuňte spařovací jednotku (5a) zpět do spotřebiče až na doraz.
4. Posuňte červenou pojistku (5e) do pravé krajní polohy a zavřete dvířka (5b).

Upozornění: Po důkladném vyčištění by těsnicí části varné jednotky měly být v rámci optimální péče pravidelně mazány. Kolem všech těsnicích částí naneste tenkou vrstvu speciálního maziva určeného pro tento účel (objednací číslo 311368).

Rady, jak uspořit energii

- Automat na espresso se automaticky vypíná po jedné hodině nečinnosti (tovární nastavení). Nastavený hodinový interval lze zkrátit (viz „Nastavení v nabídce“ – VYPNUTÍ na stránce 86).

- Pokud plně automatický přístroj na výrobu espressa nepoužíváte, vypněte jej. Lze tak učinit stisknutím tlačítka ♘ off / i (12). Spotřebič se vypláchne a vypne.

- Přípravu kávy a mléka pokud možno předčasně nepřerušujte. Zkracování procesu přípravy a výdeje kávy či mléka vede k vysoké spotřebě energie a k na-shromáždění většího množství zbytkové vody v odkapávači.

- Spotřebič pravidelně odvápňujte, aby nedošlo k vytvoření nánosů vodního kamene. Vápenaté usazeniny zvyšují spotřebu energie.

Programy údržby

Rada: Informace najdete také ve stručném návodu k použití v přihrádce (5c).

Na displeji se za určitých okolností v určitých intervalech mohou zobrazit následující zprávy.

JE POTŘEBNÉ ODVÁPNĚNÍ! nebo JE POTŘEBNÉ VYČIŠTĚNÍ! nebo JE POTŘEBNÉ CALC'N'CLEAN!

Spotřebič je třeba ihned vyčistit nebo od-vápnit pomocí příslušného programu. Oba procesy lze také spojit s využitím funkce Calc'n'Clean (viz „Calc'n'Clean“ na straně 93). Neproběhne-li program údržby podle pokynů, může dojít k poškození spotřebiče.

Varování:

Při každém spuštění programu údržby byste se měli řídit návodem k použití odvápňovacích a čisticích prostředků. Dodržujte bezpečnostní pokyny uvedené na obalu čisticího prostředku.

Program údržby v žádném případě nepře- rušujte! Vypuštěné kapaliny nepijte! V žádném případě nepoužívejte ocet, výrobky z octa, kyselinu citrónovou ani výrobky z ní! Nikdy nevkládejte odvápňovací tablety ani jiné odvápňovací prostředky do zásuvky na mletou kávu ani do přihrádky na čistící tablety (4)!

Speciální odvápňovací a čisticí tablety zakoupíte v maloobchodních prodejnách a v zákaznických servisech.

Objednací číslo	V obchodě V servisu
Čisticí tablety	TCZ6001 310575
Odvápňovací tablety	TCZ6002 310967

Důležité: Je-li do nádržky na vodu (16) vložen fi ltr, musíte jej před spuštěním programu údržby vyjmout.

Odstranění vápenatých usazenin

Trvání: přibl. 25 minut.

Důležité: Je-li do nádržky na vodu (16) vložen filtr, musíte jej před spuštěním od-vápňovacího programu vyjmout.

Jestliže se na displeji objeví zpráva JE POTŘEBNÉ ODVÁPNĚNÍ!, stiskněte tlačítko ☎ off / i (12) na dobu 3 sekund a poté stiskněte tlačítko start (10). Spustí se od-vápňovací program.

Chcete-li ze spotřebiče odstranit vápenaté usazeniny dříve, než k tomu budete vyzváni, stiskněte tlačítko ♘ off / i (12) na dobu alespoň 3 sekund. Potom stiskněte tlačítko ♘ off / i (12) ještě dvakrát krátce.

Nastavte horní otočný volič (14) do polohy, při které se na displeji objeví text SPUSTIT ODVÁPNĚNÍ.

Spust'te proces odstranění usazenin stisknutím tlačítka start (10).

Displej vás provede celým programem.

PRÁZDNÁ ODKAP. MISKA VLOŽIT ODKAP. MISKU

- Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

Upozornění: Je-li aktivován vodní filtr, displej vás ve stanovenou dobu vyzve k výměně filtru. Po výměně znovu stiskněte tlačítko start (10). Pokud jste tak dosud neučinili, vyjměte filtr. Stiskněte tlačítko start (10).

NAPLNIT ODVÁPŇOVAČ STISKNOUT START

- Do prázdné nádržky na vodu (16) napustte vlažnou vodu po rysku 0,5l a rozpustte v ní dvě odvápňovací tablety Bosch.

- Stiskněte tlačítko start (10).

PROBÍHÁ ODVÁPNĚNÍ Spustí se odvápňovací program a poběží asi 10 minut.

UMÍSTIT KONTEJNER

VYTÁHNOUT ŠLEHAČ ML

- Pod výpust' (6c) umístěte nádobu o objemu nejméně 0,5 litru.

- Otevřete šlehač mléka (6) vytažením.

PROBÍHÁ ODVÁPNĚNÍ

Spustí se odvápňovací program a poběží asi 12 minut.

ČISTIT/PLNIT VODNÍ NÁDRŽ

STISKNOUT START

- Vypláchněte nádržku (16) a znovu ji naplňte čerstvou vodou až po rysku max.

- Stiskněte tlačítko start (10).

PROBÍHÁ ODVÁPNĚNÍ

Odvápňovací program nyní poběží asi 30 sekund a vypláchne spotřebič.

ZASUNOUT ŠLEHAČ ML

- Zasunutím šlehač mléka (6) zavřete.

PROBÍHÁ ODVÁPNĚNÍ

Opět se spustí odvápňovací program a poběží asi 1 minutu.

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

- Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

Vyměňte použitý filtr za nový. Odstraňování vápenatých usazenin skončilo a spotřebič je opět připraven k použití.

Čištění

Trvání: přibl. 10 minut.

Jestliže se na displeji objeví zpráva JE POTŘEBNÉ VYČIŠTĚNÍ!, stiskněte tlačítko ♘ off / i (12) na dobu 3 sekund a poté stiskněte tlačítko start (10). Spustí se čisticí program.

Chcete-li spotřebič vyčistit dříve, než k tomu budete vyzváni, stiskněte tlačítko ☉ off / i (12) na dobu alespoň 3 sekund. Potom stiskněte tlačítko ☉ off / i (12) ještě dvakrát krátce. Nastavte horní otočný volič (14) do

CZ

93

polohy, při které se na displeji objeví text SPUSTIT ČIŠTĚNÍ. Spust'te čištění stisknutím tlačítka start (10). Displej vás provede celým programem.

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

- Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

PROBÍHÁ ČIŠTĚNÍ

Spotřebič se dvakrát propláchne.

OTEVŘÍT ZÁSUVKU

- Otevřete přihrádku (4).

NAPLNIT ČISTICÍ MODUL

- Vložte do přihrádky (4) čisticí tabletu Bosch a zavřete ji.

PROBÍHÁ ČIŠTĚNÍ

Spustí se čisticí program a poběží asi 8 minut.

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

- Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

Čištění skončilo a spotřebič je opět připraven k použití.

Calc'n'Clean

Trvání: přibl. 35 minut.

Program Calc'n'Clean spojuje funkce od-vápnění a vyčištění. Je-li třeba provést oba úkony, kávovar automaticky navrhne použití tohoto programu údržby.

Důležité: Je-li do nádržky na vodu (16) vložen filtr, musíte jej před spuštěním programu údržby vyjmout.

Jestliže se na displeji objeví zpráva JE POTŘEBNÉ CALC'N'CLEAN!, stiskněte tlačítko ♦ off / i (12) na dobu 3 sekund a poté stiskněte tlačítko start (10).

Spustí se program údržby.

Chcete-li program Calc'n'Clean spustit dříve, než k tomu budete vyzváni, stiskněte tlačítko ♘ off / i (12) na dobu alespoň 3 sekund.

Potom stiskněte tlačítko ♘ off / i (12) ještě dvakrát krátce. Nastavte horní otočný volič (14) do polohy, při které se na displeji objeví text SPUSTIT CALC'N'CLEAN.

Spustte program Calc'n'Clean stisknutím tlačítka start (10).

Displej vás provede celým programem.

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

- Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

Spotřebič se dvakrát propláchne.

OTEVŘÍT ZÁSUVKU

- Otevřete přihrádku (4).

NAPLNIT ČISTICÍ MODUL

- Vložte do přihrádky (4) čisticí tabletu Bosch a zavřete ji.

Upozornění: Je-li aktivován vodní filtr, displej vás ve stanovenou dobu vyzve k výměně filtru. Po výměně znovu stiskněte tlačítko start (10). Pokud jste tak dosud neučinili, vyjměte filtr. Stiskněte tlačítko start (10).

NAPLNIT ODVÁPŇOVAČ

STISKNOUT START

• Do prázdné nádržky na vodu (16) napustte vlažnou vodu po rysku 0,5l a rozpustte v ní dvě odvápňovací tablety Bosch.
  • Stiskněte tlačítko start (10).

Spustí se odvápňovací program a poběží asi 10 minut.

UMÍSTIT KONTEJNER

VYTÁHNOUT ŠLEHAČ ML

• Pod výpust' (6c) umístěte nádobu o objemu nejméně 1 l.
• Otevřete šlehač mléka (6) vytažením.

94 cz

Spustí se odvápňovací program a poběží asi 12 minut.

ČISTIT/PLNIT VODNÍ NÁDRŽ

STISKNOUT START

• Vypláchněte nádržku (16) a znovu ji naplňte čerstvou vodou až po rysku max.
• Stiskněte tlačítko start (10).

Odvápňovací program nyní poběží asi 30 sekund a vypláchne spotřebič.

ZASUNOUT ŠLEHAČ ML

- Zasunutím šlehač mléka (6) zavřete.

Spustí se čisticí program a poběží asi 8 minut.

PRÁZDNÁ ODKAP. MISKA

VLOŽIT ODKAP. MISKU

- Vyprázdněte odkapávač (8) a vložte jej zpět na místo.

Vyměňte použitý filtr za nový. Čištění skončilo a spotřebič je opět připraven k použití.

Ochrana před mrazem

Aby při přepravě a skladování nedošlo k poškození spotřebiče nízkými teplotami, musí být nejprve zcela vyprázdněn.

Poznámka: Spotřebič musí být připraven k použití a nádržka na vodu (16) musí být naplněna.

1. Pod výpust' (6c) položte objemnější nádobu.
2. Stiskněte tlačítko (11). Tlačítko (11) se rozbliká a spotřebič se bude asi 20 sekund zahřívat. Poté se na displeji zobrazí zpráva VYTÁHNOUT ŠLEHAČ ML.

3. Povytažením otevřete šlehač mléka (6) a nechte unikat páru asi 15 sekund.

4. Vypněte spotřebič hlavním vypínačem O / I(9).

5. Vylijte obsah vodní nádržky (16) a odkapávače (8).

Příslušenství

Následující příslušenství je k dostání v obchodě a v autorizovaném servisu:

Objednací číslo	V obchodě	V servisu
Čisticí tablety	TCZ6001 310575
Odvápňovací tablety	TCZ6002 310967
Vodní filtr TCZ7003 467873
Nádoba na mléko (izolovaná)	TCZ7009 674992
Mazivo (tuba)	-	311368

Likvidace

Obal zlikvidujte způsobem šetrným k životnímu prostředí. Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními (waste electrical and electronic equipment – WEEE).

Tato směrnice stanoví jednotný evropský (EU) rámec pro zpětný odběr a recyklování použitých zařízení.

Záruční podmínky

Pro tento přístroj platí záruční podmínky, které byly vydány naší kompetentní pobočkou v zemi, ve která byl přístroj zakoupen. Záruční podmínky si můžete kdykoliv vyžádat prostřednictvím svého odborného prodejce, u kterého jste zakoupili přístroj, nebo přímo v naší pobočce v příslušné zemi.

Řešení jednoduchých problémů

Problém Příčina Náprava
Na displeji se zobrazí text: DOPLNIT KÁVOVÁ ZRNA! Zásobník je plný, spotřebič přesto zrna nemele.	Zrna nepadají do mlýnku (jsou příliš olejnatá).	Opatrně poklepejte na zá- sobník zrnkové kávy (1). Zkuste použít jiný druh kávy. Vytřete prázdný zásobník na kávová zrna suchým hadří- kem.
Nelze odebírat horkou vodu.	Šlehač mléka (6) nebo jeho sací jednotka je ucpaná.	Vyčistěte šlehač mléka (6) nebo sací jednotku (v části „Údržba a každodenní čištění“).
Tvoří se příliš málo mléčné pěny nebo je mléčná pěna příliš tekutá. Šlehač mléka (6) nenasává mléko.	Šlehač mléka (6) nebo jeho sací jednotka je ucpaná.	Vyčistěte šlehač mléka (6) nebo sací jednotku (v části „Údržba a každodenní čištění“).
	Spotřebič je silně zanesen vápníkem.	Odvápněte spotřebič.
	Nevhodné mléko. Použijte mléko s obsahem tuku 1,5 %.
	Šlehač mléka (6) není správně sestaven.	Navlhčete části šlehače mléka a pevně je spojte.
Při vydávání kávy proud slábne nebo zcela zmizí.	Stupeň mletí je příliš jemný. Mletá káva je příliš jemná.	Nastavte hrubší stupeň mle- tí. Použijte hrubší mletou kávu.
	Spotřebič je silně zanesen vápníkem.	Odvápněte spotřebič.
Káva nemá vrstvu pěny. Nevhodný druh kávy. Používejte kávu s větším obsahem zrn robusta.
Nedaří-li se vám problém vyřešit, volejte autorizovaný servis.

Řešení jednoduchých problémů

Problém Příčina Náprava
Káva je příliš „kyselá“. Je nastaveno příliš hrubé mletí nebo je předemletá káva příliš hrubá.		Nastavte mlecí jednotku na jemnější mletí nebo použí-vejte jemnější předemletou kávu.
		Nevhodný typ kávy. Používejte tmavší pražení.
Káva je příliš „hořká“. Je nastaven příliš jemný stupeň mletí nebo je mletá káva příliš jemná.		Nastavte hrubší stupeň mletí nebo použijte hrubší mletou kávu.
		Nevhodný druh kávy. Změňte druh kávy.
Na displeji se zobrazi text: ČHYBA HORKÁ LINKA	Došlo k závadě spotřebiče. Volejte autorizovaný servis (viz zadní přebalové strany nebo www.siemens-spotrebice.cz).
Vodní filtr nedrží v zásobní-ku na vodu (16).	Vodní filtr není umístěn správně.	Zatlačte vodní filtr dolů do zásobníku.
Kávová sedlina není kom-paktní a je příliš vlhká.	Mletí je nastaveno příliš najemno nebo nahrubo, příp. nebylo použito dosta-tečné množství mleté kávy.	Nastavte stupeň mletí na hrubší či jemnější nebo použijte 2 zarovnané od-měrky mleté kávy.
Zpráva na displeji VÝČISTIT VARNOU JED.	Varná jednotka (5) je zne-čištěná.	Vyčistěte varnou jednotku (5).
	Varná jednotka (5) obsahuje příliš mnoho předemleté kávy.	Vyčistěte varnou jednotku (5).(Vsypávejte nejvýše dvě zarovnané odměrné lžíce mleté kávy).
	Mechanismus varné jednot-ky je zatuhlý.	Vyjměte varnou jednotku a aplikujte speciální mazivo určené pro tento účel (objednací číslo 311368) podle pokynů v části „Údržba a každodenní čištění“.
Kvalita kávy nebo mléčné pěny se značně liší.	V přístroji se vytváří vodní kámen.	Odstraňte z přístroje vodní kámen pomocí dvou tablet pro odstranění vodního ka-mene. Postupujte podle pokynů.
Nedaří-li se vám problém vyřešit, volejte autorizovaný servis.

Řešení jednoduchých problémů

Problém Příčina Náprava
Po vyjmutí odkapávací mis-ky (8) nakapala na vnitřní základnu přístroje voda.	Odkapávací miska (8) byla vyjmuta příliš brzy.	Po vydání posledního nápo-je počkejte několik sekund, než vyjmete odkapávací misku (8).
Zpráva na displeji VLOŽTE VAR. JEDNOTKU	Varná jednotka (5) chybí nebo nebyla rozpoznána.	Vypněte spotřebič s vlože- nou varnou jednotkou (5), počkejte tři sekundy a spo- třebič zapněte.
Tovární nastavení byla změněna a je třeba znovu je aktivovat („Reset“).	Byla provedena vlastní, ale již nežádoucí nastavení.	Vypněte přístroj hlavním vypínačem O / I (9). Podržte tlačítko ♡ off / i (12) a tla- čítko ♡ (11) stisknuté a zapněte přístroj hlavním vypínačem O / I (9). Poté stiskněte tlačítko start (10). Tovární nastavení budou aktivována.
Nedaří-li se vám problém vyřešit, volejte autorizovaný servis.

Technické údaje

Elektrická přípojka (napětí/frekvence) 220-240 V / 50-60 Hz
Topný výkon 1600 W
Maximální tlak čerpadla, statický 15 barů
Maximální objem nádržky na vodu (bez filtru) 1,7 l
Maximální kapacita zásobníku na kávu 300 g
Délka kabelu 100 cm
Rozměry (V x Š x H) 385 x 280 x 479 mm
Hmotnost, bez náplně 9,3 kg
Provedení mlýnku	keramika

98 ru

Содержание

CZ Česká Republika, Czech Republic BSH domácí spotřebiče s.r.o. Firemní servis domácích spotřebičů Pekařská 10b 155 00 Praha 5 Tel.: [phone] Fax: [phone] www.bosch-home.com

DK Danmark, Denmark
BSH Hvidevarer A/S
Bosch Hvidevareservice
Telegrafvej 4
2750 Ballerup
Tel.: [phone]
Fax: [phone]
mailto:[e-mail]
www.bosch-home.dk

EE Eesti, Estonia SIMSON OÜ Raua 55 10152 Tallinn Tel.: [phone] Fax: [phone] mailto:[e-mail]
