NÁVOD K OBSLUZE ARG 718A+ WHIRLPOOL

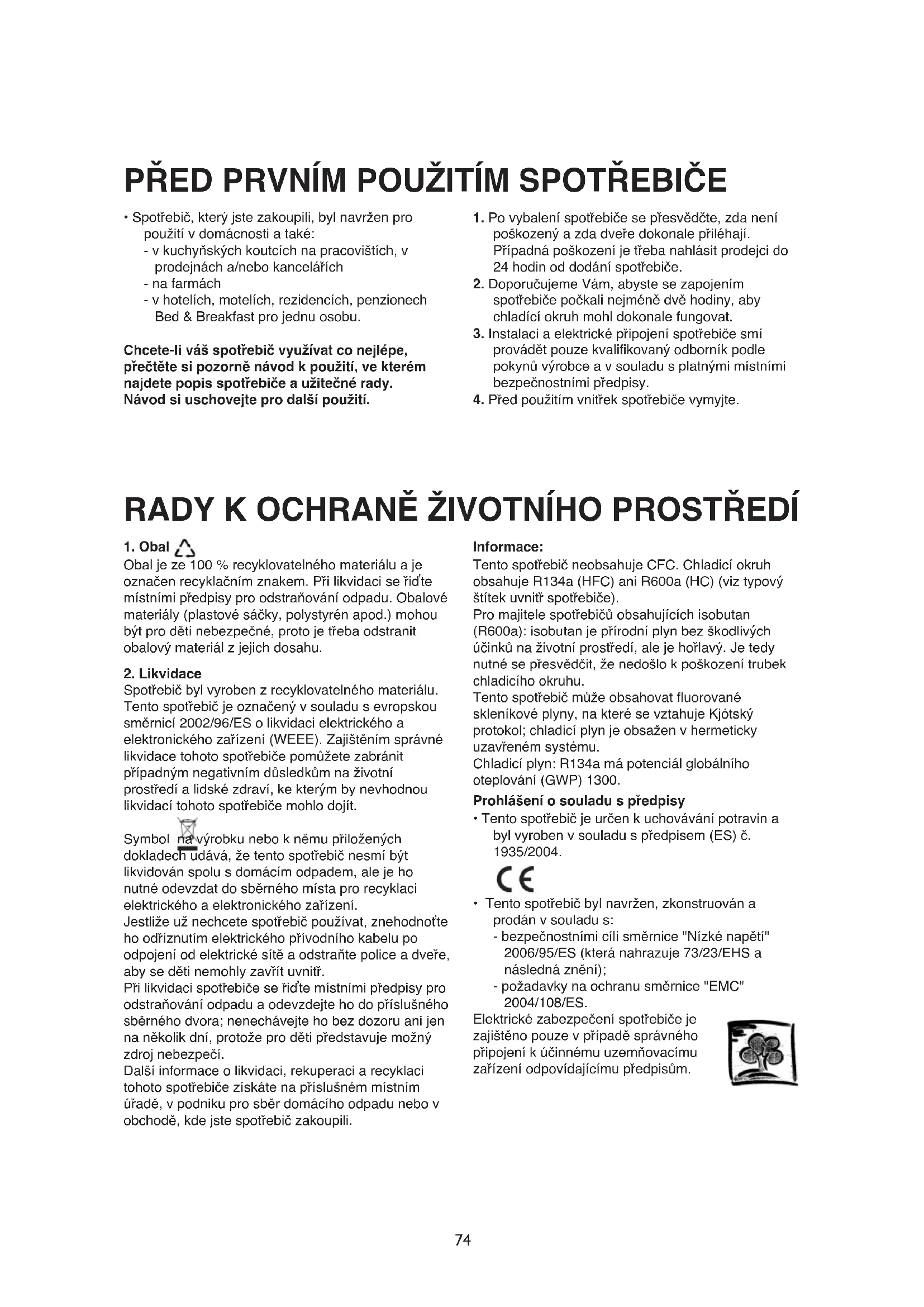

• Spotřebič, který jste zakoupili, byl navržen pro použití v domácnosti a také: - v kuchyňských koutcích na pracovištích, v prodejnách a/nebo kancelářích - na farmách - v hotelích, motelích, rezidencích, penzionech Bed & Breakfast pro jednu osobu. Chcete-li váš spotřebič využívat co nejlépe, přečtěte si pozorně návod k použití, ve kterém najdete popis spotřebiče a užitečné rady. Návod si uschovejte pro další použití.

1. Po vybalení spotřebiče se přesvědčte, zda není

poškozený a zda dveře dokonale přiléhají. Případná poškození je třeba nahlásit prodejci do 24 hodin od dodání spotřebiče.

2. Doporučujeme Vám, abyste se zapojením

spotřebiče počkali nejméně dvě hodiny, aby chladící okruh mohl dokonale fungovat.

3. Instalaci a elektrické připojení spotřebiče smí

provádět pouze kvalifikovaný odborník podle pokynů výrobce a v souladu s platnými místními bezpečnostními předpisy.

4. Před použitím vnitřek spotřebiče vymyjte.

Obal je ze 100 % recyklovatelného materiálu a je označen recyklačním znakem. Při likvidaci se řiďte místními předpisy pro odstraňování odpadu. Obalové materiály (plastové sáčky, polystyrén apod.) mohou být pro děti nebezpečné, proto je třeba odstranit obalový materiál z jejich dosahu.

Spotřebič byl vyroben z recyklovatelného materiálu. Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto spotřebiče mohlo dojít. Symbol na výrobku nebo k němu přiložených dokladech udává, že tento spotřebič nesmí být likvidován spolu s domácím odpadem, ale je ho nutné odevzdat do sběrného místa pro recyklaci elektrického a elektronického zařízení. Jestliže už nechcete spotřebič používat, znehodnoťte ho odříznutím elektrického přívodního kabelu po odpojení od elektrické sítě a odstraňte police a dveře, aby se děti nemohly zavřít uvnitř. Při likvidaci spotřebiče se řiďte místními předpisy pro odstraňování odpadu a odevzdejte ho do příslušného sběrného dvora; nenechávejte ho bez dozoru ani jen na několik dní, protože pro děti představuje možný zdroj nebezpečí. Další informace o likvidaci, rekuperaci a recyklaci tohoto spotřebiče získáte na příslušném místním úřadě, v podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili. Informace: Tento spotřebič neobsahuje CFC. Chladicí okruh obsahuje R134a (HFC) ani R600a (HC) (viz typový štítek uvnitř spotřebiče). Pro majitele spotřebičů obsahujících isobutan (R600a): isobutan je přírodní plyn bez škodlivých účinků na životní prostředí, ale je hořlavý. Je tedy nutné se přesvědčit, že nedošlo k poškození trubek chladicího okruhu. Tento spotřebič může obsahovat fluorované skleníkové plyny, na které se vztahuje Kjótský protokol; chladicí plyn je obsažen v hermeticky uzavřeném systému. Chladicí plyn: R134a má potenciál globálního oteplování (GWP) 1300. Prohlášení o souladu s předpisy

• Tento spotřebič je určen k uchovávání potravin a byl vyroben v souladu s předpisem (ES) č. 1935/2004.

• Tento spotřebič byl navržen, zkonstruován a prodán v souladu s: - bezpečnostními cíli směrnice "Nízké napětí" 2006/95/ES (která nahrazuje 73/23/EHS a následná znění); - požadavky na ochranu směrnice "EMC" 2004/108/ES. Elektrické zabezpečení spotřebiče je zajištěno pouze v případě správného připojení k účinnému uzemňovacímu zařízení odpovídajícímu předpisům. RADY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ75 INSTALACE

• Ke stěhování a instalaci spotřebiče jsou nutné minimálně dvě osoby.

• Při přemísťování dejte pozor, abyste nepoškodili podlahy (např. parkety).

• Během instalace se přesvědčte, zda se přemisťováním chladničky nepoškodil přívodní kabel.

• Přesvědčte se, zda chladnička nestojí v blízkosti tepelného zdroje.

• Nad spotřebičem a po jeho stranách ponechte vždy volný prostor k zajištění správného větrání a dodržujte pokyny k instalaci.

• Větrací otvory spotřebiče musí vždy zůstat volné.

• Nepoškozujte okruh chladicí kapaliny.

• Spotřebič instalujte a vyrovnejte na podlaze, která unese jeho váhu, a v prostředí, které vyhovuje jeho rozměrům a použití.

• Spotřebič umístěte na suchém a dobře větraném místě. Spotřebič je určen k provozu v prostředích, ve kterých je teplota v následujícím rozmezí podle klimatické třídy uvedené na štítku s údaji: při dlouhodobém ponechání spotřebiče v nižší nebo vyšší teplotě nemůže spotřebič správně fungovat.

• Zkontrolujte, zda napětí na typovém štítku odpovídá napětí ve vašem bytě.

• Nepoužívejte jednoduché adaptéry ani rozdvojky, či prodlužovací šňůry.

• Pro připojení k vodovodní síti použijte hadici, která je součástí vybavení nového spotřebiče, a nepoužívejte hadici od starého spotřebiče.

• Výměnu nebo opravu napájecího kabelu smějí provádět pouze odborně vyškolení nebo servisní pracovníci.

• Odpojení od elektrické sítě musí být možné buď vytažením zástrčky ze zásuvky, nebo pomocí dvoupólového síťového vypínače umístěného před zásuvkou.

BEZPEČNOSTNÍ OPATŘENÍ

• Do spotřebiče nevkládejte nádobky se sprejem nebo nádobky obsahující pohonné hmoty anebo hořlavé kapaliny.

• V blízkosti chladničky ani jiných elektrických spotřebičů nepoužívejte benzín, plyn nebo hořlavé kapaliny. Uvolněné páry mohou způsobit požár nebo výbuch.

• Neurychlujte odmrazování mechanickými nástroji nebo jinými postupy, než doporučuje výrobce.

• V oddílech spotřebiče nepoužívejte elektrické přístroje, které nejsou doporučené výrobcem, ani je do nich neukládejte.

• Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, ani osoby bez patřičných znalostí o spotřebiči a zkušeností s jeho používáním, s výjimkou situace, kdy na tyto osoby dohlíží, nebo jim radí jiná osoba odpovědná za jejich bezpečnost.

• Nedovolte dětem, aby si hrály nebo se schovávaly v chladničce, mohly by se udusit nebo zůstat uvnitř jako v pasti.

• Je-li váš model vybaven mrazicími akumulátory, nepolykejte kapalinu (netoxickou), která je v nich obsažena.

• Nejezte ledové kostky nebo ledová lízátka ihned po vyjmutí z mrazničky, mohly by vám způsobit omrzliny v ústech. POUŽITÍ

• Před každou údržbou nebo čištěním spotřebiče vytáhněte přívodní kabel ze zásuvky nebo odpojte přístroj od elektrické sítě.

• Všechny spotřebiče vybavené výrobníky ledu a dávkovači vody musí být připojené k vodovodní síti, která dodává výlučně pitnou vodu (s tlakem vodovodní sítě mezi 1,7 a 8,1 bar (25 a 117 PSI). Výrobníky ledu a/nebo dávkovače vody, které nejsou přímo připojené k vodovodní síti, je nutné plnit výhradně pitnou vodou.

• Chladicí oddíl používejte pouze k uchovávání čerstvých potravin a mrazicí oddíl pouze k uchovávání zmrazených potravin, zmrazování čerstvých potravin a k výrobě ledových kostek.

• Do mrazicího oddílu nedávejte skleněné nádoby s tekutinami, protože by mohly prasknout.

• Nezabalené uložené potraviny se nesmějí přímo dotýkat vnitřních stran chladicího nebo mrazicího oddílu. Výrobce odmítá jakoukoli odpovědnost v případě nedodržení výše uvedených doporučení a bezpečnostních opatření. Poznámky:

• Nezakrývejte prostor s otvory pro výstup vzduchu (na zadní stěně) potravinami.

• V případě, že je mrazicí prostor uzavřen víkem, můžete jeho odstraněním zvětšit skladovací prostor (ohnutím). Klimatická třída Teplota prostř. (°C) Teplota prostř. (°F) SN od 10 do 32 od 50 do 90 N od 16 do 32 od 61 do 90 ST od 16 do 38 od 61 do 100 T od 16 do 43 od 61 do 110

VŠEOBECNÉ POKYNY A UPOZORNĚNÍ76

• Všechny police, víka a vysunovací koše jsou vyjímatelné.

• Vnitřní teploty spotřebiče mohou být ovlivněny teplotou v místnosti, frekvencí otevírání dveří i umístěním spotřebiče. Při nastavování teploty musíte brát tyto faktory v úvahu.

• Pokud není uvedeno jinak, není příslušenství spotřebiče vhodné pro mytí v myčce nádobí.

• Čím větší je vzdálenost zadní strany spotřebiče od stěny, tím vyšší je úspora energie. Zapnutí spotřebiče Spuštění spotřebiče Spotřebič je vybaven vnitřním ovládáním. Zasuňte zástrčku do zásuvky. Jestliže je spotřebič připojený ke zdroji elektrického proudu, rozsvítí se po otevření dveří vnitřní osvětlení. Termostat, který je umístěný v chladicím oddílu spotřebiče, umožňuje nastavení teploty v chladicím oddílu a teploty v oddílu s nízkou teplotou (je-li jím model vybaven). Seřízení teploty spotřebiče: Nastavení teploty: Termostat automaticky seřizuje vnitřní teplotu chladicího oddílu a oddílu (je-li jím model vybaven). Otočením ovladače termostatu z polohy1 na 7 (nejchladnější nastavení) dosáhnete nižší vnitřní teploty. V poloze 0 je spotřebič vypnutý. Ke krátkodobému uchovávání potravin doporučujeme nastavit ovladač termostatu mezi 1 (Min) a 3 (Med). - K dlouhodobému uchování potravin v oddílu otočte ovladačem termostatu na 3 nebo 4. Poznámka: Vnitřní teploty uvnitř obou oddílů mohou být ovlivněny okolní teplotou, četností otevírání dveří a umístěním spotřebiče. Při nastavování ovladače termostatu musíte brát tyto skutečnosti v úvahu. Jak uchovávat potraviny v chladicím oddílu Potraviny ukládejte tak, jak je znázorněno na obrázku. A Ryby, maso B Vařená jídla C Ovoce a zelenina D Láhve E Sýr Poznámky:

• Odstup polic od vnitřní zadní stěny chladicího oddílu umožňuje volný oběh vzduchu.

• Uložené potraviny se nesmí dotýkat vnitřní zadní stěny chladicího oddílu.

• Do chladničky neukládejte ještě teplé potraviny.

• Tekutiny uchovávejte v uzavřených nádobách. Důležité upozornění Uchovávání zeleniny s vysokým obsahem vody může způsobit kondenzaci vlhkosti na skleněné polici zásuvky na ovoce a zeleninu; správnému chodu spotřebiče to ale nevadí.

JAK POUŽÍVAT CHLADICÍ ODDÍL

Tvar krytu termostatu v závislosti na značce77 Oddíl s nízkou teplotou je označen

Je-li oddíl s nízkou teplotou označen můžete ho použít také ke zmrazování čerstvých potravin. Množství potravin, které je možné zmrazit za 24 hodin je uvedeno na typovém štítku. Poznámka: Oddíl s nízkou teplotu si udrží teplotu vhodnou k uchování potravin i v případě přerušení elektrického proudu Doporučujeme nicméně v této době neotvírat dveře mrazicího oddílu. Zmrazování čerstvých potravin (pouze v oddílech označených ) Důležité upozornění

• Zabalte a zapečeťte čerstvé potraviny ke zmrazení do: alobalu, průhledných fólií, plastových obalů nepropouštějících vodu ani vzduch, polyetylénových nádob s víčky, nádob do mrazničky vhodných ke zmrazování.

• Potraviny ke zmrazení položte do horního prostoru a okolo balíčků ponechte dostatečný prostor k volnému oběhu vzduchu.

• Chcete-li dosáhnout co nejlepšího výsledku zmrazování, otočte po vložení čerstvých potravin do mrazicího oddílu termostatem o půl bodu k nižším hodnotám.

• Po 24 hodinách je zmrazování dokončeno. Pro spotřebiče s oddíly označenými Délku uchování čerstvých zmrazených potravin v měsících najdete v uvedené tabulce. Při nákupu zmrazených potravin dbejte na to, aby:

• obal nebo krabička nebyly porušené (zmrazené potraviny v poškozeném obalu se mohly začít kazit). Je-li obal vyboulený nebo jsou na něm vlhké skvrny, výrobek zřejmě nebyl správně skladován a obsah se již mohl začít rozmrazovat.

• Hlubokozmrazené potraviny nakupujte jako poslední a k přepravě používejte speciální chladicí tašky.

• Ihned po návratu domů uložte potraviny do oddílu s nízkou teplotou.

• Jestliže jsou potraviny i jen částečně rozmrazené, znovu je nezmrazujte. Spotřebujte je do 24 hodin.

• Snažte se zabránit změnám teploty, nebo je co nejvíce omezte. Dodržujte dobu trvanlivosti uvedenou na obalu.

• Při skladování zmrazených potravin se vždy řiďte pokyny na jejich obalu. Výroba ledových kostek (je-li u modelu nádobka na ledové kostky)

• Nádobku na ledové kostky do naplňte do 2/3 vodou a postavte ji do mrazicího oddílu

• K uvolnění nádobky nepoužívejte ostré nebo špičaté předměty.

• Aby se vám ledové kostky z misky snadněji vyndávaly, lehce ji ohněte. JAK POUŽÍVAT ODDÍL S NÍZKOU TEPLOTOU (je-li k dispozici)

Před každou údržbou nebo čištěním spotřebiče vytáhněte napájecí kabel ze zásuvky nebo jinak odpojte spotřebič od elektrické sítě. Odmrazování chladicího oddílu je zcela automatické. Pravidelné tvoření vodních kapek na vnitřní zadní stěně chladicího oddílu znamená, že právě probíhá automatické odmrazování. Rozmrazená voda stéká do odpadního kanálku a odtud do sběrné nádoby, kde se vypařuje. Pravidelně čistěte vnitřek odtokového otvoru; zajistíte tak stálý a pravidelný odtok rozmrazené vody. Odmrazování oddílu s nízkou teplotou Doporučujeme odmrazovat oddíl s nízkou teplotou jednou nebo dvakrát ročně, nebo když se vytvoří nadměrná vrstva námrazy. Tvoření námrazy je normální jev. Její množství a rychlost usazování závisí na okolním prostředí a četnosti otvírání dveří mrazničky. Hromadění námrazy hlavně v horní části oddílu je normální jev a nijak neohrožuje správný chod spotřebiče. Doporučujeme odmrazovat tehdy, když je v oddílu nejmenší množství potravin.

• Vyjměte všechny zmrazené potraviny z mrazničky, zabalte je do několika vrstev novin a dejte je na chladné místo nebo do speciální chladicí tašky.

• Dveře nechte otevřené, aby námraza mohla roztát.

• Vnitřek mrazničky vymyjte houbou namočenou v roztoku teplé vody a/nebo neutrálního čisticího prostředku. Nepoužívejte prostředky s drsnými částicemi.

• Pečlivě ho opláchněte a osušte.

• Potraviny vložte zpět.

• Zástrčku opět zasuňte do sítě.

• Pravidelně vysavačem nebo kartáčem čistěte větrací mřížky a kondenzátor umístěný na zadní stěně spotřebiče.

• Vnější části čistěte měkkým hadříkem. Při dlouhé nepřítomnosti

1. Z chladničky vyndejte všechny potraviny.

2. Odpojte ho od zdroje elektrického napájení.

3. Odmrazte a vyčistěte vnitřek.

4. Není-li spotřebič v provozu, nechávejte vždy

otevřené dveře, abyste zabránili vzniku plísní, nepříjemných pachů a oxidaci.

5. Čištění spotřebiče.

• Vnitřek oddílu s nízkou teplotou (je-li u modelu) čistěte vždy při odmrazování.

• Vnitřek chladicího oddílu pravidelně čistěte houbou namočenou v roztoku vlažné vody a/nebo neutrálního čisticího prostředku. Opláchněte a vysušte měkkým hadříkem. Nepoužívejte čisticí prostředky s drsnými částicemi.

• Vnější plochy čistěte měkkým hadříkem namočeným ve vodě. Nepoužívejte pasty ani drátěnky s drsnými částicemi, ani prostředky na čistění skvrn (např. aceton, terpentýn) nebo ocet. Výměna žárovky: V případě výměny žárovky postupujte následujícím způsobem:

• Vytáhněte zástrčku ze zásuvky.

• Stiskněte šroubovákem boční úchytky krytu žárovky a odstraňte ho.

• Žárovku vyměňte za novou, max. 10 W.

• Vraťte kryt žárovky, počkejte 5 minut, a teprve pak spotřebič opět připojte k síti.

1. Spotřebič nefunguje.

• Nedošlo k výpadku proudu?

• Je zástrčka správně zasunutá do zásuvky?

• Je dvoupólový vypínač zapnutý?

• Není spálená síťová pojistka?

• Není přívodní kabel poškozený?

• Není ovladač termostatu v poloze

2. Teplota uvnitř oddílů není dostatečně nízká.

• Jsou dveře správně zavřené?

• Nebrání uložené potraviny správnému zavření dveří?

• Nestojí spotřebič blízko zdroje tepla?

• Je termostat správně nastavený?

• Nejsou zablokované větrací otvory pro cirkulaci vzduchu?

3. Teplota uvnitř chladicího prostoru je příliš

• Je termostat správně nastavený?

4. Spotřebič je příliš hlučný.

• Je spotřebič správně instalovaný?

• Nedotýká se potrubí na zadní straně něčeho, nebo nevibruje?

5. Na dně chladicího oddílu je voda.

• Není ucpaný odvod rozmrazené vody?

6. Nadměrné množství námrazy v mrazicím

• Jsou dveře správně zavřené?

• Nebrání uložené potraviny správnému zavření dveří? Poznámky:

• Bublání a šumění v chladicím okruhu neznamená závadu, je normální.

JAK ODSTRANIT PORUCHU

Než zavoláte do poprodejního servisu:

1. Zkuste poruchu odstranit sami podle pokynů v

části “Jak odstranit poruchu”).

2. Zkuste, zda problém trvá i po opětovném zapnutí

spotřebiče. Jestliže porucha stále trvá, spotřebič opět vypněte a zkoušku po hodině opakujte.

3. V případě stále trvající poruchy zavolejte do

• servisní číslo (číslo uvedené za slovem SERVICE na typovém štítku uvnitř spotřebiče)

• své telefonní číslo s předvolbou. Poznámka: Směr otvírání dveří můžete změnit. Změna otevírání dveří provedená servisní službou se nepovažuje za opravu splňující podmínky záruky. POPRODEJNÍ SERVIS81

• Spotřebič by se měl instalovat v dostatečné vzdálenosti od zdrojů tepla. Neměli byste ho instalovat do teplé místnosti, nebo na místo, kde by byl přímo vystaven slunečním paprskům nebo do blízkosti tepelného zdroje (radiátory, vařiče), protože to vše zvyšuje spotřebu energie.

• Není-li to možné, je nutné dodržet následující minimální vzdálenosti:

• 30 cm od sporáků na uhlí nebo na topný olej;

• 3 cm od elektrických a/nebo plynových sporáků.

• Spotřebič není určen k vestavbě. Instalujte ho do kuchyňské linky podle požadovaných rozměrů (viz obrázek).

• Instalujte příslušné vybavení. Připojení k elektrické síti

• Připojení k síti musí být provedeno v souladu s platnými předpisy.

• Údaje o napětí a příkonu jsou uvedeny na typovém štítku umístěném uvnitř spotřebiče.

• Uzemnění spotřebiče je podle zákona povinné. Výrobce odmítá jakoukoli odpovědnost za zranění osob či zvířat nebo poškození majetku vzniklé nedodržením výše uvedených předpisů.

• Jestliže zástrčka napájecího kabelu neodpovídá zásuvce, požádejte o výměnu zásuvky kvalifikovaného elektrikáře.

• Nepoužívejte prodlužovací kabely ani sdružené zásuvky. Odpojení od elektrické sítě Spotřebič musí být odpojitelný od elektrické sítě buď vytažením napájecího kabelu ze zásuvky nebo pomocí dvoupólového síťového vypínače umístěného před zásuvkou. INSTALACE82 Změna směru otvírání dveří Přemístění dveřních závěsů Dveře chladničky se mohou otvírat zprava nebo zleva. Chladnička se dodává s otvíráním zleva. Chcete-li směr otvírání změnit, postupujte následujícím způsobem. Poznámka: Před změnou směru otvírání dveří vytáhněte zástrčku ze zásuvky, nebo jinak odpojte spotřebič od elektrické sítě.

1. Vyšroubujte dva šrouby (1) a podržte přitom horní

závěs (2) (pravá strana) k rámu. Odstraňte závěs (2).

2. Nadzdvihněte dveře z čepu dolního závěsu a

položte je na hladkou plochu, aby se neodřely.

3. Vyšroubujte dva šrouby (3) držící dolní závěs(4).

Odstraňte závěs (4).

4. Změňte směr závěsu (2). Opět namontujte závěs

(2) na dolní levou stranu pomocí dvou šroubů (1).

5. Spusťte dveře dolů na čep dolního závěsu (2).

6. Podržte dveře v zavřené poloze, opět namontujte

horní závěs (4) na levé straně pomocí dvou šroubů (3). Neutahujte šrouby (1), dokud nebude horní okraj dveří vyrovnaný s pracovní deskou.

Otvírání dveří zleva obr. 1

Otvírání dveří zprava obr. 283 Změna směru otvírání dveří vnitřního oddílu

1. Vyšroubujte dva plastové šrouby (1) na levé

2. Odstraňte dvě krytky šroubů (2) a háček dveří (3).

3. Odšroubujte dveře mrazicího oddílu (4) a

odstraňte je. Otočte dveře a instalujte je na levé straně.

4. Obraťte umístění háčku dveří (3), instalujte ho na

pravé straně a opět namontujte dvě krytky šroubů (2).

5. Nakonec umístěte dva plastové šrouby (1) na

pravou stranu. PŘED ZMĚNOU SMĚRU OTVÍRÁNÍ DVEŘÍ PO ZMĚNĚ SMĚRU OTVÍRÁNÍ DVEŘÍ84

• Váš spotrebič bol naprojektovaný a vyrobený nielen pre domáce používanie ale aj pre používanie: - v pracovných priestoroch napr: podnikových kuchyniach, obchodoch, úradoch - vo farmách - v hoteloch, moteloch, turistických rezidenciách, bed & breakfast a pre vlastné použitie zákazníka e. Pre najefektívnejšie využitie spotrebiča, radíme Vám, aby ste si pozorne prečítali návod na používanie, kde nájdete popis spotrebiča a užitočné rady. Odložte si túto príručku na budúce použitie.

1. Po odstránení obalov, skontrolujte či nie je

3. Inštaláciu spotrebiča a jeho elektrické zapojenie

môže uskutočniť kvalifikovaný pracovník servisu v súlade s pokynmi výrobcu a požiadavkami noriem STN.

4. Pred uvedením spotrebiča do prevádzky vyčistite

• Pri nákupe si nechávajte nákup mrazených potravín na koniec a dopravujte ich v tepelne izolačných vreckách.

• Vnútro starostlivo opláchnite a osušte.

• Vsuňte zástrčku do zásuvky.

1. Chladničku úplne vyprázdnite.

4. Aby ste zabránili tvorbe plesní, nepríjemnému

• Bola prerušená dodávka elektriny?

• Je zástrčka riadne zasunutá v sieťovej zásuvke?

• Je sieťový vypínač v polohe ON (Zapnuté)?

5. Na dne chladničky je voda.

záves (2) (na pravej strane) na ráme. Vyberte záves (2).

2. Dvere nadvihnite z čapu spodného závesu a
