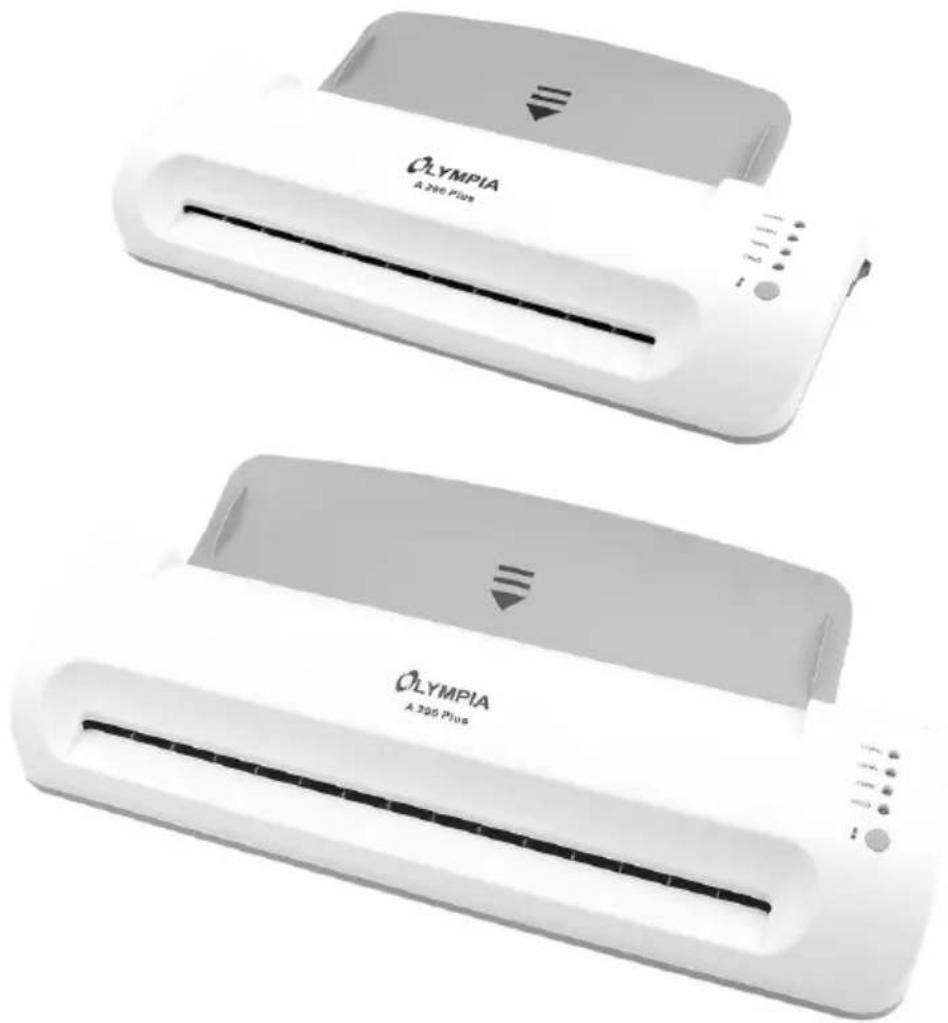

A 396 Plus - Laminovací stroj OLYMPIA - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma A 396 Plus OLYMPIA ve formátu PDF.
| Typ produktu | Laminovací stroj |
| Značka | Olympia |
| Model | A 396 Plus |
| Maximální formát | A3 (330 mm užitečné šířky) |
| Systém laminace | 2 vyhřívací válce |
| Laminace za tepla / za studena | Ano, obě |
| Kompatibilní tloušťka kapsy | 75 až 175 mikronů |
| Rychlost laminace | 300 mm/min |
| Doba zahřívání | Asi 5 minut |
| Doba chlazení | Asi 30 minut |
| Elektrická spotřeba | 350 W |
| Napájení | 220-240 V, 50 Hz |
| Rozměry (D x Š x V) | 434 x 159 x 70 mm |
| Hmotnost | Asi 1,6 kg |
| Funkce proti zaseknutí | Ano, s tlačítkem pro uvolnění |
| Bezpečnost | Automatické vypnutí při přehřátí, kontrolky LED |
| Údržba | Čistěte válce složeným papírem; skříň jemným mýdlem |
| Barva | Nespecifikováno |
| Záruka | V souladu s právními předpisy, vrácení prodejci |
Často kladené otázky - A 396 Plus OLYMPIA
Dotazy uživatelů ohledně A 396 Plus OLYMPIA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Laminovací stroj ve formátu PDF zdarma! Najděte svůj návod A 396 Plus - OLYMPIA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. A 396 Plus značky OLYMPIA.
NÁVOD K OBSLUZE A 396 Plus OLYMPIA
DE AT CH Laminiergerät
GB Laminator
FR BE CH Machine à plastifier
ES Aparato laminador
NL BE Lamineerapparaat
IT CH Plastificatrice
cz Laminovací prístroj
Důležitá bezpečnostní upozornění......46
Vyloučení záruky....47
Používání pro daný účel....47
Výkonové parametry....48
Laminování za tepla....48
Laminování za studena 49
Odstranění nakupené fólie....50
Údržba a čištění ....50
Odstranění závady 51
Pokyny k likvidaci....51
Záruka 51

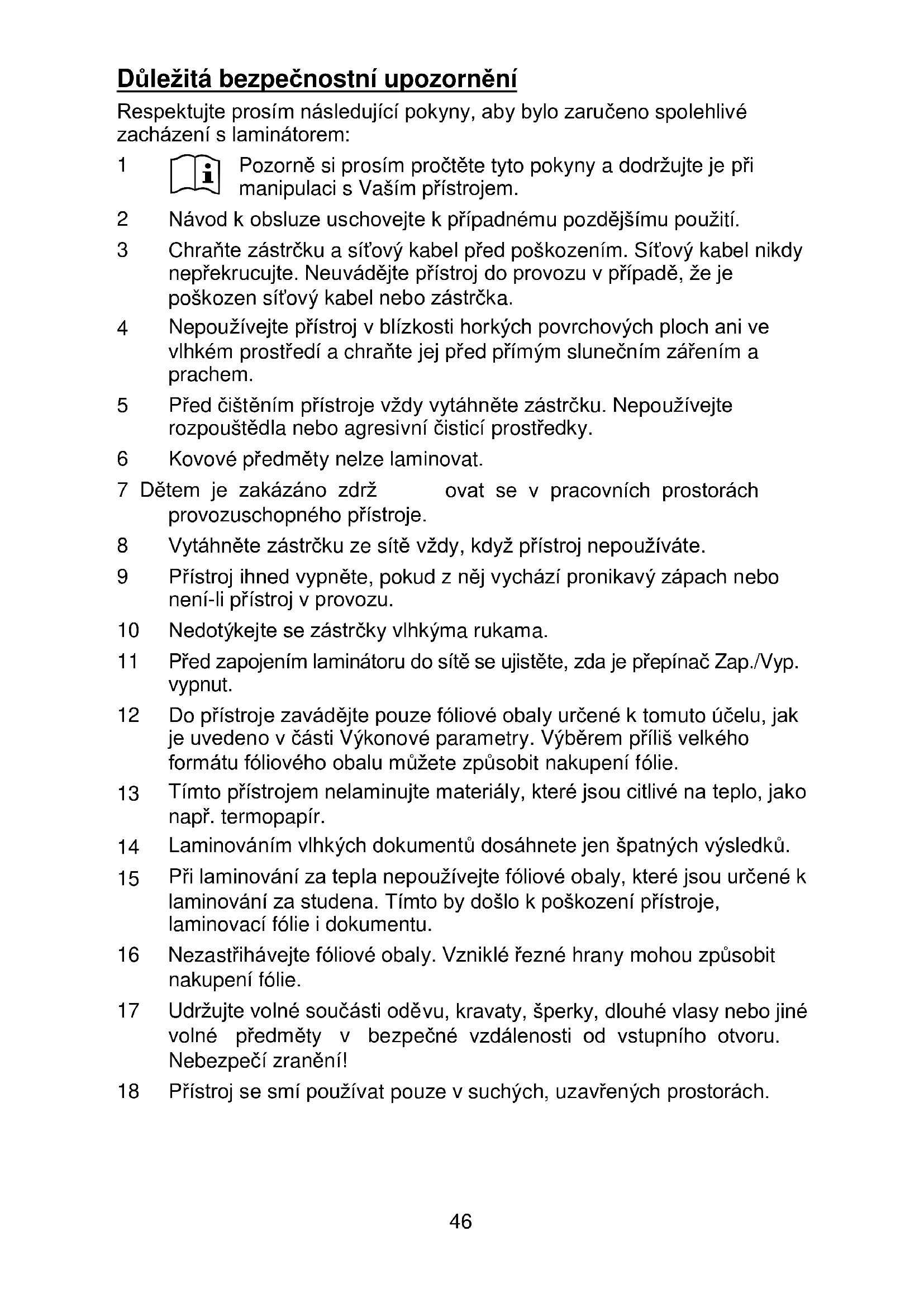

Důležitá bezpečnostní upozornění
Respektujte prosím následující pokyny, aby bylo zaručeno spolehlivé zacházení s laminátorem:
1 Pozorně si prosím pročtěte tyto pokyny a dodržujte je při manipulaci s Vaším přístrojem.
2 Návod k obsluze uschovejte k případnému pozdějšímu použití.
3 Chraňte zástrčku a síťový kabel před poškozením. Síťový kabel nikdy nepřekrucujte. Neuvádějte přístroj do provozu v případě, že je poškozen síťový kabel nebo zástrčka.
4 Nepoužívejte přístroj v blízkosti horkých povrchových ploch ani ve vlhkém prostředí a chraňte jej před přímým slunečním zářením a prachem.
5 Před čištěním přístroje vždy vytáhněte zástrčku. Nepoužívejte rozpouštědla nebo agresivní čisticí prostředky.
6 Kovové předměty nelze laminovat.
7 Dětem je zakázáno zdrž ovat se v pracovních prostorách provozuschopného přístroje.
8 Vytáhněte zástrčku ze sítě vždy, když přístroj nepoužíváte.
9 Přístroj ihned vypněte, pokud z něj vychází pronikavý zápach nebo není-li přístroj v provozu.
10 Nedotýkejte se zástrčky vlhkýma rukama.
11 Před zapojením laminátoru do sítě se ujistěte, zda je přepínač Zap./Vyp. vypnut.
12 Do přístroje zavádějte pouze fóliové obaly určené k tomuto účelu, jak je uvedeno v části Výkonové parametry. Výběrem příliš velkého formátu fóliového obalu můžete způsobit nakupení fólie.
13 Tímto přístrojem nelaminujte materiály, které jsou citlivé na teplo, jako např. termopapír.
14 Laminováním vlhkých dokumentů dosáhnete jen špatných výsledků.
15 Při laminování za tepla nepoužívejte fóliové obaly, které jsou určené k laminování za studena. Tímto by došlo k poškození přístroje, laminovací fólie i dokumentu.
16 Nezastřihávejte fóliové obaly. Vzniklé řezné hrany mohou způsobit nakupení fólie.
17 Udržujte volné součásti oděvu, kravaty, šperky, dlouhé vlasy nebo jiné volné předměty v bezpečné vzdálenosti od vstupního otvoru. Nebezpečí zranění!
18 Přístroj se smí používat pouze v suchých, uzavřených prostorách.
Vyloučení záruky
Nepřebíráme žádnou záruku za správnost informací, které se týkají technických vlastností a zde předložené dokumentace. V této dokumentaci popsaný výrobek, respektive jeho příslušenství jsou neustále zlepšovány a dále vyvíjeny. Z tohoto důvodu si vyhrazujeme právo, bez předchozího oznámení kdykoliv změnit komponenty, příslušenství, technické specifikace i tuto dokumentaci výrobku.
Používání pro daný účel
S tímto laminátorem lze zpracovávat fólie jak za tepla, tak i za studena. Lze laminovat obrázky, vizitky, dokumenty a papír s max. tloušťkou 0,4 mm v odpovídajícím formátu. Vložte materiál určený k laminování do fóliového obalu tak, aby na všech stranách zůstal zachován odstup asi 3 až 5 mm od okraje fólie.
Odlišuje-li se materiál k laminování od běžných DIN formátů, vkládá se do laminovací folie vložka odpovídající DIN formátu.
Jakékoliv jiné použití se považuje za použití, které není v souladu s určením. Svévolné provádění změn nebo přestavení není přípustné.
Laminování nevhodných materiálů a nevhodných tlouštěk a formátů materiálů vede ke ztrátě nároků na záruční plnění.
Bezpečnostní upozornění:
Zásuvka se musí nacházet v blízkosti přístroje a musí být snadno dostupná. Jen tak můžete v nouzovém případě přístroj rychle odpojit ze sítě.
Výkonové parametry
Ochrana a zlepšení vlastností Vašich dokumentů.
Laminuje fotografie, dokumenty, grafiky, průkazy atd. do velikosti formátu DIN A4/A3. Přístroj pracuje se 2 výhřevnými válečky, rychle se zahřívá a laminuje bez nosiče.
• LED signalizují provozní režimy
• Automatické vypnutí při přehřátí
- Vysoce kvalitní zahřívací systém znemožňuje vytvoření šmouh a bublin
• Doba zahřívání přibližně 5 minut
• Doba vychladnutí na pokojovou teplotu přibližně 30 minut.
- Tloušt'ka fólie od nejméně 75 µm do maximálně 175 µm
| A 296 Plus | A 396 Plus | |
| Systém laminování: | Technika Hot-Roller | |
| Maximální tloušt'ka fólie: | 75 – 175 mikrometrů | |
| Rychlost laminování: | 300 mm/min. | |
| Napájení: | 220 - 240 V, 50 Hz | |
| Pracovní šířka: | 230 mm (A4) | 330 mm (A3) |
| Příkon: | 260 W | 350 W |
| Rozměry (DxŠxV): | 340 x 159 x 70 mm | 434 x 159 x 70 mm |
| Hmotnost: | asi 1,25 kg | asi 1,6 kg |
Laminování za tepla
1 Zapojte síťový kabel do snadno přístupné a řádně nainstalované zásuvky.
Pozor: Přesvědčte se, že údaje o napájení přístroje se shodují s údaji Vaší elektrické sítě (220 - 240 V, 50 Hz).
2 Zapněte přepínač Zap./Vyp. na pravé straně přístroje (I). Hnací motor posouvacích válečků se rozběhne a rozsvítí se LED "COLD".
3 Stiskněte spínač tloušťky folie na přístroji, dokud nebliká LED (75 mic, 125 mic nebo 175 mic) podle používané tloušťky fóliového obalu.
4 Asi po 5 minutách resp. jakmile trvale svítí LED k zobrazení tloušťky folie, je dosažena správná provozní teplota.
5 Vložte materiál určený k laminování do fóliového obalu tak, aby zůstal na všech stranách zachován asi 3 až 5 mm odstup od okraje fólie.
Pozor: Používejte výhradně laminovací fólie pro laminování za tepla.
6 Zasuňte fólii současně s laminovacím materiálem do vstupní štěrbiny na zadní straně laminátoru. Fólii zasuňte uzavřenou stranou napřed.
Upozornění: Laminovací fólie nesmí být nikdy zasunuta do vstupní štěrbiny přístroje otevřenou stranou, jinak by došlo k jejímu zvrásnění. Laminování proběhne automaticky.
Pozor: Vysunutá fólie je po zalaminování velmi horká a měkká. Zacházejte proto se zalaminovaným výrobkem opatrně.
Upozornění: Povrch zalaminovaného výrobku lze vyrovnat zatížením knihou nebo jiným těžkým, plochým předmětem.
Laminování za studena
1 Zapojte sít'ový kabel do snadno přístupné a řádně nainstalované zásuvky.
Pozor: Přesvědčte se, že údaje o napájení přístroje se shodují s údaji Vaší elektrické sítě (220 - 240 V, 50 Hz).
2 Zapněte přepínač Zap./Vyp. na pravé straně přístroje (I).
3 Hnací motor posouvacích válečků se rozběhne a rozsvítí se LED "COLD".
Pozor: Pokud jste krátce předtím použili přístroj k laminování za tepla, musíte nechat přístroj vychladnout. Doba vychladnutí trvá až 30 minut.
4 Odstraňte z fólie ochrannou fólii.
5 Vložte materiál určený k laminování do fóliového obalu tak, aby zůstal na všech stranách zachován asi 3 až 5 mm odstup od okraje fólie..
6 Zasuňte fólii současně s laminovacím materiálem do vstupní štěrbiny na zadní straně laminátoru. Fólii zasuňte uzavřenou stranou napřed.
Upozornění: Laminovací fólie nesmí být nikdy zasunuta do vstupní štěrbiny přístroje otevřenou stranou, jinak by došlo k jejímu zvrásnění. Laminování proběhne automaticky.
Odstranění nakupené fólie
Tento přístroj je vybaven funkcí „Jam Release“, jejíž pomocí lze rychle odstranit nakupenou fólii.
1 Při zablokování fólie přístroj vypněte a na zadní straně přístroje stiskněte tlačítko „ABS“ pro uvolnění městnání.
2 Držte pevně laminovací přístroj a vytáhněte fólii současně s laminovaným materiálem ze vstupní štěrbiny laminátoru.
3 Poté je nutno přístroj s největší pravděpodobností několikrát vyčistit, jak je popsáno v odstavci "Údržba a čištění".
4 V případě, že soustavně dochází k nakupení fólie nebo nelze nakupenou fólii z přístroje vytáhnout, obrat'te se prosím na obchodního zástupce, u něhož jste přístroj koupili.
Údržba a čištění
Usazeniny a zbytky lepidla mohou negativně ovlivnit výsledek laminování. Proto je nutné posouvací válečky po použití pravidelně čistit.
Zasuňte přeložený list čistého papíru do vstupní štěrbiny. Zbytky lepidla se zachytí na papíře a spolu s ním budou vytlačeny ven. Tento postup několikrát opakujte.
Před mokrým čištěním povrchů přístroje vždy vytáhněte síťovou zástrčku. V případě potřeby lze zevnějšek laminátoru očistit tkaninou předem namočenou v čisté vodě s jemným mýdlem. Nepoužívejte rozpouštědla nebo agresivní čisticí prostředky.
| Závada | Řešení |
| LED nesvítíPřístroj nereaguje | Zkontrolujte, zda je síťový kabel správně zasunut do zásuvky a přepínač je v poloze I.Nebyla-li chyba odstraněna, obraťte se prosím na obchodního zástupce, u něhož jste přístroj zakoupili. |
| Nakupení fólie | Překontrolujte velikost používaného fóliového obalu.Používejte pouze fóliové obaly uvedené velikosti.Ujistěte se, zda byl fóliový obal zasunut do přístroje rovně.K odstranění nakupení postupujte podle pokynů uvedených v části „Odstranění nakupené fólie”. |
| Laminovací fólie není dokonale průhledná | Zopakujte postup laminování s toutéž fólií, abyste dosáhlí lepšího výsledku. |
Soulad se směrnicemi EU potvrzuje značení CE.
Pokyny k likvidaci
Tento symbol (přeškrtnutá nádoba na odpad) znamená, že uživatel je
povinen odevzdat výrobek určený k likvidaci na dostupném sběrném místě nebo místě s tříděným odpadem. Tento symbol platí jen ve státech EHP.
EHP = Evropský hospodářský prostor, do něhož jsou zahrnuty členské státy EU a Norsko, Island a Lichtenštejnsko.
Záruka
Vážený zákazník,
těší nás, že jste se rozhodli pro tento přístroj.
V případě vzniku závady odevzdejte přístroj spolu s pokladničním dokladem a originálním obalem v prodejně, kde jste přístroj zakoupili.
CE
cz Prohlášení o shodě
Chcete-li získat kompletní prohlášení o shodě, pak využijte bezplatné stažení na naší webové stránce www.go-europe.com.
