OKC6111MW - Kuchyňský odsavač par AMICA - Bezplatný návod k obsluze

Typ produktu	Odsávací digestoř s odtahem nebo recirkulací
Značka	Amica
Model	OKC6111MW
Rozměry (Š x V x H)	717 - 890 mm x 250 mm x 505 mm
Odhadovaná hmotnost	15 kg
Elektrické napájení	230 V / 50 Hz
Výkon motoru	200 W (odhad)
Osvětlení	2 žárovky (typ žárovka, halogenová nebo LED dle modelu)
Rychlosti	3 rychlosti (1 nízká, 2 střední, 3 vysoká)
Ovládání	Posuvný ovladač pro ventilátor a osvětlení
Tukový filtr	Hliníkový, mytí v myčce nádobí
Uhlíkový filtr	Volitelný pro recirkulační režim, vyměňovat každé 2 měsíce
Průměr odtahového potrubí	120 mm nebo 150 mm
Minimální vzdálenost nad varnou deskou	Viz technický list (obvykle 65 cm pro elektrickou, 75 cm pro plynovou)
Instalace	Nástěnná, trvalé upevnění
Záruka	Podle záručního listu
Normy	CE, směrnice 2014/35/EU, 2014/30/EU, 2009/125/ES, 2011/65/EU

Často kladené otázky - OKC6111MW AMICA

Jak vyčistit tukový filtr digestoře?

Hliníkový tukový filtr je třeba čistit alespoň jednou měsíčně. Můžete jej mýt v myčce nádobí nebo ručně s jemným čisticím prostředkem.

Kdy mám vyměnit uhlíkový filtr?

Uhlíkový filtr se používá v recirkulačním režimu. Musí se vyměňovat každé 2 měsíce, nebo častěji při intenzivním používání. Nemyje se a neregeneruje.

Jak vyměnit žárovku digestoře?

Podívejte se na obrázek 7 v manuálu. Použijte žárovku se stejnými specifikacemi jako původní (žárovka, halogenová nebo LED). Pokud schéma chybí, kontaktujte autorizovaný servis.

Mohu používat digestoř bez tukového filtru?

Ne, je přísně zakázáno provozovat digestoř bez hliníkových tukových filtrů. Hrozí nebezpečí požáru.

Jaká je doporučená montážní výška?

Minimální výška nad elektrickou varnou deskou je obvykle 65 cm a nad plynovou 75 cm. Přesné hodnoty najdete v technickém listu produktu.

Funguje digestoř v režimu odtahu nebo recirkulace?

Oba režimy jsou možné. V režimu odtahu je vzduch odváděn ven potrubím. V recirkulačním režimu je vzduch filtrován uhlíkovým filtrem a vracen zpět do místnosti. Režim se nastavuje ručně podle modelu.

Co dělat, když se digestoř nezapne?

Nejprve zkontrolujte, zda je spotřebič zapojen a zda nevypadl jistič. Pokud problém přetrvává, kontaktujte autorizovaný servis. Nepokoušejte se o opravu sami.

Mohu čistit digestoř abrazivními prostředky?

Ne, použijte vlhký hadřík a neutrální čisticí prostředek. Vyhněte se rozpouštědlům, alkoholu a žíravým látkám, zejména na nerezové oceli.

Je digestoř vhodná pro flambování?

Ne, je přísně zakázáno vařit s otevřeným plamenem (flambování) pod digestoří kvůli nebezpečí požáru.

Kde najdu náhradní díly?

Kontaktujte poprodejní servis Amica nebo autorizované centrum. Uhlíkové filtry a žárovky jsou k dispozici u autorizovaných prodejců.

NÁVOD K OBSLUZE OKC6111MW AMICA

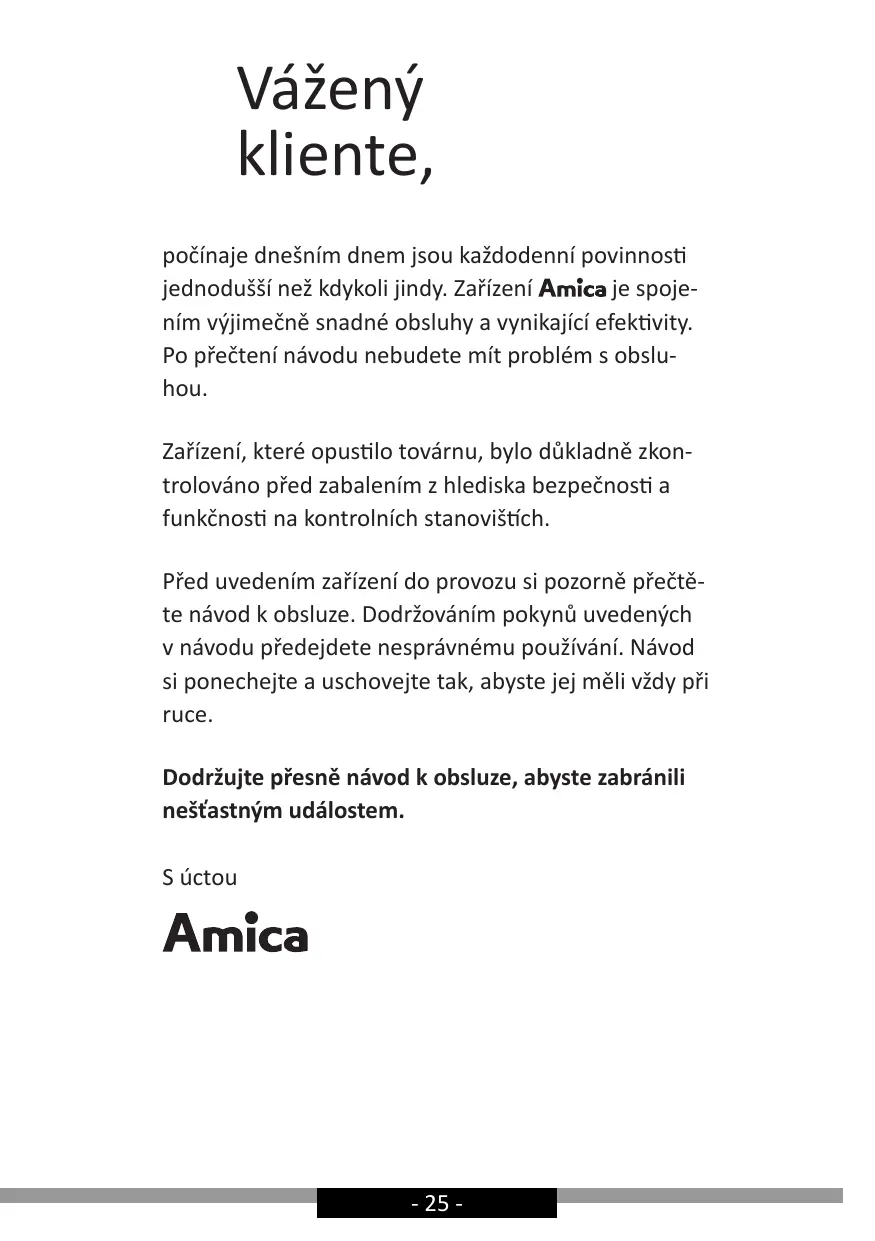

počínaje dnešním dnem jsou každodenní povinnosti jednodušší než kdykoli jindy. Zařízení Amica je spojením výjimečně snadné obsluhy a vynikající efektivity. Po přečtení návodu nebudete mít problém s obsluhou.

Zařízení, které opustilo továrnu, bylo důkladně zkontrolováno před zabalením z hlediska bezpečnosti a funkčnosti na kontrolních stanovištích.

Před uvedením zařízení do provozu si pozorně přečtěte návod k obsluze. Dodržováním pokynů uvedených v návodu předejdete nesprávnému používání. Návod si ponechejte a uschovejte tak, abyste jej měli vždy při ruce.

Dodržujte přesně návod k obsluze, abyste zabránili neštastným událostem.

S úctou

Amica

BEZPEČNOSTNÍ POKYNY

• Odsavač používejte teprve po přečtení tohoto návodu!
• Zařízení je určeno výlučně pro domácí použití.
• Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na funkčnost zařízení.
• Výrobce nenese žadnou odpovědnost za eventuální škody nebo požár způsobené zařízením, vyplývající z nedodržování pokynů uvedených v tomto návodu.
• Kuchyňský odsavač slouží k odstraňování kuchyňských výparů. Nepoužívejte jej pro jiné účely.
• Odsavač pracující v odtahovém režimu napojte na příslušný ventilační kanál (nenapojujte na komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontované potrubí odvádějící vzduch ven. Délka potrubí (nejčastěji roura ∅ 120 nebo 150 mm) nesmí být delší než 4–5 m. Potrubí odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavačů v režimu pohlcovače.
• Odsavač pracující jako pohlcovač vyžaduje filtr s aktivním uhlím. V tomto případě není nutná montáž potrubí odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).
• Ödsavač má nezávislé osvětlení a odtahový ventilátor s možností nastavení jedné z několika rychlostí otáček.
• V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před

montáží se ujistěte, že konstrukce stěny/stropu udrží hmotnost odsavače. Některé modely odsavačů jsou velmi těžké.

- Montážní výška zařízení nad elektrickou deskou je uvedena v technickém listu (technické specifikaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1).

- Pod kuchyňským odsavačem nenechávejte otevřený plamen při sundávání nádobí z hořaku, nastavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to způsobuje nežádoucí ztráty energie a nebezpečnou koncentraci tepla.

- Na pokrmy připravované na tuku neustále dohlížejte, protože rozehřátý tuk se může snadno vznítit.

- Pred každým čištěním, výměnou filtru nebo před zahájením opravy vyjměte zástrčku zařízení ze zásuvky.

- Protitukový filtr do kuchyňského odsavače čistěte alespoň jednou za měsíc, protože nasáknutý tu-kem je lehce hořlavý.

- Pokud jsou v místnosti v provozu kromě odsavače jiná zařízení s neelektrickým napájením (např. kamna na kapalné palivo, průtokové ohřívače, termy), zajistěte dostatečné větrání (přívod vzduchu). Bezpečné používání je možné, když při současném provozu odsavače a spalovacích zařízení, závislých na vzduchu v místnosti, je v místě postavení těchto zařízení podtlak nanejvýš 0,004 milibaru (tento bod neplatí, pokud kuchyňsky odsavač používáte jako pohlcovač pachů).

- Odsaváč nemá sloužit jako plocha pró opření se osob nacházejících se v kuchyni.

- Okap často čistěte jak z vnejšku, tak i uvnitř (ALE-SPON JEDNOU ZA MESIC, s dodržením pokynů ohledně údržby uvedených v tomto návodu). Nedodržování zásad týkajících se čistění odsavače a výměny filtrů způsobuje nebezpečí požáru.

• Pokud se napájecí kabel poškodí, musí být vyměněn ve specializovaném servisu.
• Zajistěte možnost odpojení zařízení od elektrického napájení vytažením zástrčky nebo vypnutím dvoupólového vypínače.
• Toto zařízení není přizpůsobeno používání osobami (včetně dětí) s omezenou fyzickou, smyslovou nebo psychickou schopnosti nebo osobami s nedostatečnymi zkušenostmi a znalostí zařízení, ledaže jej používají pod dohledem nebo v souladu s návodem k používání zařízení, předaným osobami zodpovídajícími za jejich bezpečnost.
• Všimejte si pozorně, aby zařízení nepoužívaly děti ponechané bez dozoru.
• Žkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napájení.
• Pred montáží roztáhněte a vyrovnejte sítový kabel.
• Obalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte při vybalování v dosahu dětí.
• Před připojením odsavače k elektrickému napájení vždy zkontrolujte, zda je sítový kabel správně nainstalován a zda NEBYL přimáčknutý odsavačem při montáži. NEPRIPOJUJTE zařízení k elektrické síti před ukončením montáže.
• Je zakázáno používat odsavač bez namontovaných hliníkových protitukových filtrů.
• Prísně je zakázáno připravovat pod odsavačem pokrmy na otevřeném ohni (flambování).
• V rámci nutnosti použití technických a bezpečnostních opatření týkajících se odvádění spalin dodržujte přesně předpisy vydané kompetentními místními orgány.
• Neutažení šroůbů a upevňovacích prvků podle těchto pokynů může věst k ohrožení zdraví a života.
• Závěsné odsavače fungují pouze v režimu pohl-covače pachů

VYBALENÍ

Zařízení bylo po dobu přepravy zabezpečenę proti poškozeni. Po vybalení zařízení odstrante časti obalu způsóbem, který neohrožuje životní prostředí.

Všechny materiály použité na obal jsou stoprocentné něskodné pro žiyotní prostředí a jsou vhodné pro zpětné získání a, byly označeny príslušným symbolem.

Upozornení! Obalové materialy (polyetylenové sačky, pěnový polystyren apod.) nenechavejte při vybalování v dosahu dětí.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ

Toto zařízení je označeno v souladu s eyropskou směrnici 2012/19/ES a také s polským zákonem o použitych elektrických a elektronických zařízeních symbolem preškrtnuteho kontejneru na odpad. Takové označení znamená, že toto zařízení se po ukončení životnosti nesmí vyhazovat společné s jiným domácním odpadem.

Uživátel je povinen odevzdat jej do sběrny použitých elektrických a elektronických zařízení. Provádející sber včetně místních sberen, obchodu a obecních úradů, tvoří systém umožňující odevzdávání těchto zařízení.

Príslušné nakládání s použitými elektrickými a elektronickými zařízeními zábranuje negatiyním následkum pro lidské zdravi a životní prostředí, vznikajícím z přítomnosti nebezpečných složek a nesprávného skladování a zužitkování takových zařízení.

OBSLUHA

Ovládání odsavače

Ovládací panel odsavače je znázorněn na obrázku 4, pro připomenutí se nachází také níže:

3210

10

Ovládací panel je vybaven dvěma posuvnými tlačítky:

Posuvné tlačítko označené jako 🚫 slouží pro změnu úrovně výkonu motoru odsavače:

1- Nejnižší rychlost. Tuto rychlost používejte při malém množství páry.
2- Střední rychlost. Tuto rychlost použivejte při středním množství páry, například při vaření více pokrmů najednou.
3- Nejvyšší rychlost. Tuto rychlost používejte při největším množství páry, například při smažení nebo grilování.
0- Posuvné tlačitko presuňte do této polohy, aby se vypnul motor odsavače

Posuvné tlačítko označené jako 📞 slouží pro zapnutí (poloha 1) nebo vypnutí (poloha 0) osvětlení. Osvětlení v odsavači funguje nezávisle na rychlosti motoru.

Jiné důležité informace o obsluze odsavače

Provoz jako pohlcovač: V tomto provozním režimu se přefiltrovaný vzduch vrací zpět do místnosti k tomu přizpůsobenými otvory. Při tomto nastavení nainstalujte uhlíkový filtr a doporučuje se montáž zpětné vzduchové klapky (dostupnost v závislosti na modelu, vyskytuje se hlavně v komínových odsavačích).

Provoz jako odtah: Během odtahového provozního režimu odsavače je vzduch odváděn vně speciálním potrubím. Při tomto nastavení odstraňte eventuální uhlíkový filtr. Odsavač je připojen k otvoru odvádějícímu vzduch ven pomocí tuhého nebo pružného potrubí o průměru 150 mm nebo 120 mm a vhodných svorek k potrubím, které je třeba zakoupit v prodejnách s instalačním materiálem. Připojení svěřte kvalifikovanému pracovníkovi.

Rychlost ventilátoru: Nejnižší a střední rychlost používejte za normálních podmínek a při nízké koncentraci výparů, zatímco nejvyšší rychlost používejte pouze při vysoké koncentraci kuchyňských výparů, např. při smažení nebo grilování.

Poznámka (týká se pouze univerzálních odsavačů): Konstrukce univerzálních odsavačů vyžaduje manuální změnu provozního režimu odsavače. Způsob změny tohoto režimu je znázorněn na obrázku 8.

Poznámka (týká se pouze nábytkových a teleskopických odsavačů): Nábytkové a teleskopické odsavače pracující jako pohlcovač vyžadují montaž roury odvádějící vzduch. Druhý konec roury nasměrujte do místnosti, rourou bude odváděn filtrovaný vzduch.

Upozornění: Závěsné odsavače pracují pouze jako pohlcovač.

ČIŠTĚNÍ A ÚDRŽBA

Údržba

Pravidelná údržba a pravidelné čištění zařízení zajistí správný a bezpo- ruchový provoz odsavače a prodlouží jeho životnost. Věnujte zvláštní pozornost tomu, aby se protitukový filtr a filtr s aktivním uhlím čistily a měnily podle pokynů výrobce.

• Nepoužívejte navlhčené hadříky nebo houby a také proud vody.
• Nepoužívejte rozpouštědla a alkohol, protože by mohly zmatnit lakované povrchy.
• Nepoužívejté leptavé látky, zejména na čištění povrchů z nerezové oceli.
• Nepoužívejte tvrdý, drsný hadřík.
• Doporučuje se používat vlhký hadřík a neutrální čisticí přípravky.

Upozornění: Po několika mytích v myčce se může změnit barva hliníkového filtru. Změna barvy neznamená odchylku a nutnost jeho výměny.

Protitukový filtr

Hliníkový protitukový filtr čistěte jednou za měsíc během normálního provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem.

Demontáž hliníkového protitukového filtru je znázorněna na obrázku 5.

U některých modelů se používá akrylový filtr. Měňte jej alespoň jednou za dva měsíce nebo častěji v případe výjimečně intenzivního používání.

Uhlíkový filtr

Uhlíkový filtr používejte pouze v případě, když odsavač není připojen k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost pohlcovat pachy až do svého nasycení. Není vhodný také k mytí a regeneraci a musí se měnit alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání.

Demontáž uhlíkového filtru je znázorněna na obrázku 6.

Osvětlení

Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení. Výměna žárovek je znázorněna na obrázku 7. Pokud obrázek není v tomto návodu, výměnu osvětlovacího modulu může provést pouze autorizovaný servis.

ZÁRUKA, POPRODEJNÍ SERVIS

Záruka

Záruční plnění podle záručního listu. Výrobce neodpovídá za žádné škody způsobené nesprávným zacházením s výrobkem.

Výrobce zařízení doporučuje, aby všechny opravy a seřizovací činnosti prováděl tovární servis nebo autorizovaný servis výrobce. Opravy musí provádět pouze osoba s příslušnou kvalifikací.

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:

• směrnice pro nízkonapětová zařízení 2014/35/EC
• směrnice o elektromagnetické kompatibilitě 2014/30/EC
  • směrnice ErP - 2009/125/EC
  • směrnice RoHS 2011/65/EC

a proto byl spotřebič označen € a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.

Vážený zákazník

- Pred každou manipuláciou, napr. čistenie, výme-na filtra alebo pred začatím servisných prác, odsávač pár sa musí odpojit od elektrického napä-tia.

- Pred montážou napájací kábel rozviňte a vyrov-najte.

- Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd.) nedostali do rúk detom.

- Pred pripojením odsávača k sietovému napájaniu vždy skontrolujte, či bol napájací kábel správne

Pozor! Dávajte pozor, aby sa obaloyé materiály (polyetylenové vrecka, kúsky polystyrenu atd.) nedostali do rúk detom.

LIKVIDÁCIA ZARIADENÍ

Ovládací panel má dva ovládacie jazdce:

Demontáž hliníkového protitukového filtra je znázornená na obrázku č. 5.

Demontáž uhlíkového filtra je znázornená na obrázku 6.

Osvetlenie
