NZ64F3NM1BB/UR - Varná deska SAMSUNG - Bezplatný návod k obsluze

Typ výrobku	Indukční varná deska
Značka	Samsung
Model	NZ64F3NM1BB/UR
Rozměry (Š x H x V)	590 x 520 x 57 mm
Čistá hmotnost	10.5 kg
Napájení	220-240 V ~ 50/60 Hz
Maximální celkový výkon	7.2 kW

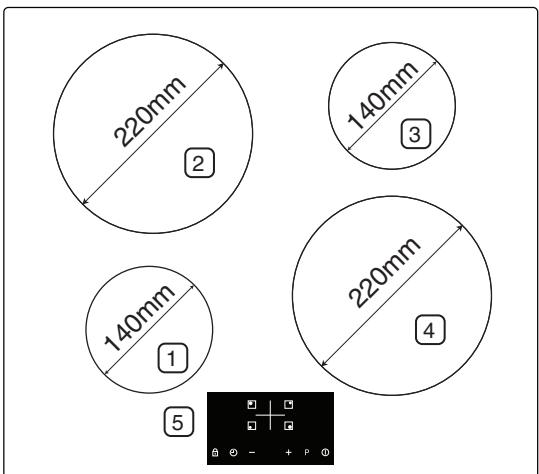

Počet varných zón	4
Zadní levá zóna	2350 W (max 2600 W) – průměr 220 mm
Přední levá zóna	1250 W (max 1500 W) – průměr 140 mm
Přední pravá zóna	2350 W (max 2600 W) – průměr 220 mm
Zadní pravá zóna	1250 W (max 1500 W) – průměr 140 mm
Typ vaření	Indukce
Funkce	Časovač, dětská pojistka, automatické vypnutí, detekce nádoby, maximální výkon (P)
Displej	Digitální s indikátorem zbytkového tepla
Materiál povrchu	Sklokeramika
Čištění	Škrabka a speciální prostředky na sklokeramiku
Bezpečnost	Bezpečnostní vypnutí, ochrana proti přehřátí, dětská pojistka
Instalace	Vestavná, vyžaduje kvalifikovaného odborníka
Náhradní díly a opravitelnost	Oprava autorizovaným servisem
Obecné informace	Záruka a poprodejní servis k dispozici na www.samsung.com

Často kladené otázky - NZ64F3NM1BB/UR SAMSUNG

Jak zapnout varnou desku?

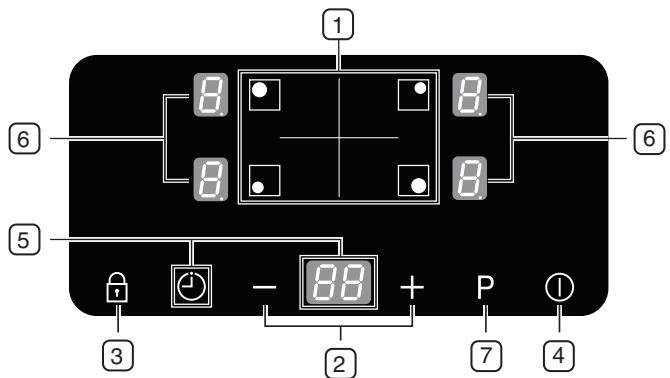

Stiskněte tlačítko Zapnout/Vypnout (①) asi na 1 sekundu, poté stiskněte tlačítko Zámek na 3 sekundy. Digitální displej zobrazí 0. Poté máte 1 minutu na nastavení výkonu.

Co dělat, když varné zóny nefungují?

Zkontrolujte, zda je pojistka neporušená, spotřebič je zapnutý, displeje jsou viditelné a zóny jsou nastaveny na požadovaný výkon. Pokud problém přetrvává, kontaktujte kvalifikovaného odborníka.

Proč displej zobrazuje 'H'?

Symbol H znamená, že varná zóna je stále horká (zbytkové teplo). Bliká, dokud zóna nevychladne. Nedotýkejte se povrchu, dokud indikátor svítí.

Jak používat časovač?

Vyberte zapnutou varnou zónu, stiskněte tlačítko Časovač (②), poté pomocí tlačítek - nebo + nastavte požadovanou dobu. Zóna se na konci automaticky vypne. Můžete jej také použít jako samostatné odpočítávání.

Co dělat, když je aktivní dětská pojistka?

Na displeji se zobrazí Lo. Pro deaktivaci stiskněte tlačítko Zámek na asi 3 sekundy, dokud neuslyšíte zvukový signál. Pojistka je poté uvolněna.

Jaký typ nádobí použít pro indukční vaření?

Používejte nádobí s magnetickým dnem (železo, litina, vhodná nerezová ocel). Ověřte magnetem: pokud se přichytí ke dnu, nádobí je vhodné. Vyhněte se hliníku, mědi, sklu nebo keramice.

Proč deska vydává zvuky (praskání, pískání)?

Tyto zvuky jsou normální: praskání (různé materiály), pískání (více aktivních zón), bzučení (vysoký výkon), cvakání (elektrické spínání), hučení (ventilátor). Nejedná se o závadu.

Jak čistit sklokeramický povrch?

Počkejte, až povrch vychladne. Na odolné nečistoty (cukr, roztavený plast) použijte škrabku, poté měkký hadřík a speciální prostředek na sklokeramiku. Nikdy nepoužívejte abrazivní prostředky nebo parní čistič.

Co dělat, když displej zobrazuje '34'?

Kód 34 indikuje přehřátí způsobené abnormálním provozem (např. prázdná nádoba). Spotřebič se automaticky vypne. Počkejte, až vychladne, a poté jej znovu zapněte. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak šetřit energii s touto deskou?

Nádobu vždy umístěte na zónu před jejím zapnutím. Udržujte povrch a dna nádob čisté. Nádoby zakrývejte pokličkou. Vypínejte zóny krátce před koncem vaření, abyste využili zbytkové teplo.

NÁVOD K OBSLUZE NZ64F3NM1BB/UR SAMSUNG

Tento návod k použití je vyroben ze 100% recyklovaného papíru.

Možnosti bez hranic

Děkujeme vám za zakoupení tohoto výrobku

společnosti Samsung. Pro přístup k dalším

službám prosím zaregistrujte svůj spotřebič na

www.samsung.com/register

CZECH

SAMSUNG

Před použitím spotřebiče si přečtěte tento návod k použití. Věnujte pozornost zejména bezpečnostním informacím, které jsou uvedeny v následující části. Návod si uschovejte pro budoucí použití. Pokud dojde k převodu vlastnictví spotřebiče, nezapomeňte novému uživateli předat tento návod.

Důležité bezpečnostní symboly a opatření

V návodu jsou použity následující symboly:

VAROVÁNÍ	Risikantné a nebezpečné postupy, které mohou věst k vážnému zraněné nebo usmrcení
POZOR	Risikantné a nebezpečné postupy, které mohou věst k lehčímu zraněné nebo poškození majetku
POZOR	Aby se předešlo riziku požáru, exploze, zásahu elektrickým proudem nebo zraněné během používání spotřebiče, dodržujte základné bezpečnostné opatření
	Nepokoušejte se
	Nerozebírejte
	Nedotýkejte se
	Dodržujte instrukce
	Vypojte zástrčku ze zásuvky
	Ujistěte se,že spotřebič uzemněn, abyste předešli zásahu elektrickým proudem
	Kontaktujte servisné středisko
	Poznámka
	Důležité

Bezpečnostní pokyny

Bezpečnostní aspekty tohoto spotřebiče jsou v souladu se všemi přijatými technickými a bezpečnostními standardy. Jako výrobci se ovšem domníváme, že je naší zodpovědností, abychom vás seznámili s následujícími bezpečnostními pokyny.

Ujistěte se, že je spotřebič správně nainstalován a uzemněn výhradně kvalifikovaným technikem.

Servis spotřebiče by měli provádět pouze kvalifikované osoby.

Opravy provedené jednotlivci bez vhodné kvalifikace mohou způsobit zranění nebo závažné poruchy. Pokud váš spotřebič potřebuje opravit, kontaktujte místní servisní středisko.

Nedodržením těchto pokynů může dojít k poškození spotřebiče a ztrátě záruky.

Vestavěné spotřebiče lze používat pouze poté, co byly instalovány do skřínek nebo pracovních prostor, které jsou v souladu s danými standardy. Těmito instrukcemi se zajistí dostatečná ochrana proti vodivému spojení v souladu se základními bezpečnostními standardy.

Pokud má váš spotřebič poruchu nebo se na něm objeví trhliny či praskliny, postupujte takto:

• vypněte všechny varné plotýnky;
• odpojte varnou desku od elektrické sítě; a kontaktujte své místní servisní středisko.

VAROVÁNÍ Bezpečnost dětí

Tento spotřebič by neměly používat děti ani nespolehlivé osoby bez vhodného dozoru zodpovědné dospělé osoby.

Děti by spotřebič neměly používat jako hračku.

Při vaření budou varné plotýnky horké. Držte spotřebič mimo dosah dětí.

VAROVÁNÍ: Spotřebič a jeho přístupné části se během použití zahřejí na vysokou teplotu.

Vyvarujte se kontaktu s topnými články.

Děti do 8 let by se neměly pohybovat v blízkosti spotřebiče, pokud nejsou pod dozorem dospělé osoby.

Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pokud jsou pod dozorem zodpovědné osoby nebo pokud jim byly poskytnuty příslušné pokyny k bezpečnému použití spotřebiče a pokud si tyto osoby a děti uvědomují možná nebezpečí. Děti by si se spotřebičem neměly hrát. Děti by neměly provádět čištění ani údržbu spotřebiče bez dozoru dospělé osoby.

Bezpečnost během používání

Tento spotřebič je určen pro běžné domácí vaření a smažení. Není určen pro komerční nebo průmyslové použití.

Varnou desku nikdy nepoužívejte pro vytápění místnosti.

Při připojování elektrických spotřebičů do zásuvek v blízkosti varné desky buďte opatrní. Hlavní přívod nesmí s deskou přijít do styku.

Přepálený tuk a olej může velmi rychle vzplanout. Při přípravě jídel na tuku nebo oleji, např. při smažení hranolků, spotřebič nikdy neponechávejte bez dozoru.

Po použití varnou plotýnku vypněte.

Ovládací panely vždy uchovávejte čisté a suché.

Na desku nikdy nepokládejte hořlavé předměty. Mohlo by dojít k požáru.

Varnou desku nepoužívejte k ohřívání hliníkové fólie, produktů zabalených v hliníkové fólii nebo zmrazených jídel balených v hliníkovém nádobí.

Při nepozornosti by vás mohl spotřebič popálit.

Kabely elektrických spotřebičů nesmí přijít do styku s horkým povrchem varné desky nebo horké kuchyňské nádoby.

Varnou desku nepoužívejte k sušení oblečení.

Do polic nebo zásuvek pod varnou deskou neukládejte hořlavé materiály, například spreje a čisticí prostředky.

VAROVÁNÍ: Uživatelé s kardiostimulátorem a transplantovaným srdcem se musí od zapnutých indukčních varných plotýnek držet v minimální vzdálenosti 30 cm. Pokud máte pochybnosti, měli byste se poradit s výrobcem spotřebiče nebo vaším lékařem.

VAROVÁNÍ: Vaření bez dozoru na varné desce s tukem nebo olejem může být nebezpečné a způsobit požár.

NIKDY se nepokoušejte uhasit požár vodou, vypněte spotřebič a potom zakryjte plamen např. pokličkou nebo protipožární dekou.

VAROVÁNÍ: Nebezpečí požáru: na varném povrchu neskladujte žádné předměty.

Bezpečnost při čištění

Před čištěním spotřebič vždy vypněte.

Z bezpečnostních důvodů nečistěte spotřebič parními nebo vysokotlakými čističi.

Varnou desku čistěte podle pokynů pro čištění a péči v tomto návodu.

K čištění povrchu desky nepoužívejte drsné čisticí houbičky nebo drátěnky, protože by mohly povrch poškrábat, čímž by mohlo dojít k poškození skla.

Bezpečnostní instrukce pro připojení k napájení

Tento spotřebič musí být nainstalován kvalifikovaným technikem, který byl vyškolen výrobcem pro instalaci varných desek. Prosím přečtěte si část „Instalace varné desky".

Připojte napájecí kabel do síťové zásuvky a zásuvku používejte pouze pro tento spotřebič. Napájecí zástrčku pevně připojte do síťové zásuvky. Nepoužívejte prodlužovací šňůru.

• Pokud nedodržíte uvedené pokyny a zásuvku budete používat s jinými zařízeními pomocí prodlužovací šňůry nebo prodlužovacího napájecího kabelu, může dojít k zásahu elektrickým proudem nebo požáru.
• Nepoužívejte elektrický transformátor. Mohlo by dojít k požáru nebo zásahu elektrickým proudem.

Instalaci tohoto spotřebiče musí provést kvalifikovaný technik nebo servisní společnost.

• Pokud to nedodržíte, může dojít k zásahu elektrickým proudem, požáru, výbuchu, poruchám produktu nebo zranění.

Po instalaci by mělo být možné spotřebič vypojit ze sítě.

Zástrčka by měla být volně přístupná nebo by měla být opatřena spínačem v pevném propojení, který je v souladu s elektroinstalačními předpisy.

• Spotřebič neinstalujte do blízkosti ohřívačů nebo hořlavých materiálů.

Spotřebič neinstalujte na vlhká, mastná nebo prašná místa, na místa vystavená slunečnímu svitu a vodě (dešti).

Tento spotřebič neinstalujte na místa, kde by mohlo dojít k úniku plynu.

• Mohlo by to způsobit požár nebo zásah elektrickým proudem.

Spotřebič není určen pro instalaci do automobilů, karavanů a podobných dopravních prostředků.

Spotřebič musí být řádně uzemněn.

Spotřebič neuzemňujte k vedení plynu, plastové, vodovodní nebo telefonní lince.

• Mohlo by dojít k zásahu elektrickým proudem, výbuchu nebo problémům se spotřebičem.
• Napájecí kabel nikdy nezapojujte do síťové zásuvky, která není správně uzemněna. Ujistěte se, že je v souladu s místními a národními nařízeními.

Výstražné značky pro instalaci

Tento spotřebič by měl být umístěn tak, aby byl k zástrčce volný přístup.

• V opačném případě může dojít k zásahu elektrickým proudem nebo požáru kvůli úniku elektrické energie. Spotřebič nainstalujte na rovný a tvrdý podklad, který unese jeho váhu.
• Jinak může dojít k neobvyklým vibracím, zvukům nebo problémům s produktem. Spotřebič nainstalujte tak, abyste zachovali dostatečný odstup od stěny.
• V opačném případě může dojít k požáru v důsledku přehřátí.

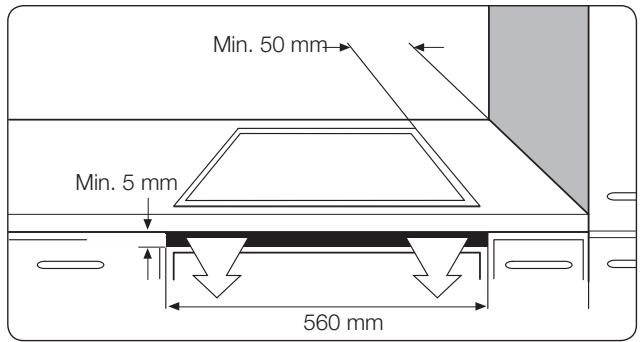

Minimální výška volného prostoru nutného nad vrchním povrchem desky.

Důležité značky pro zapojení do elektřiny

Pomocí suché látky z koncovek síťové zástrčky a kontaktu pravidelně odstraňujte všechny cizí látky, např. prach nebo vodu.

• Odpjte síťovou zástrčku a vyčistěte ji suchým hadříkem.
• V opačném případě může dojít k zásahu elektrickým proudem nebo požáru.

Zasuňte síťovou zástrčku do zásuvky, aby kabel směřoval k podlaze.

• Pokud zástrčku připojíte opačně, elektrické vodiče uvnitř kabelu se mohou poškodit a způsobit zásah elektrickým proudem nebo požár.

Zástrčku pevně zasuňte do zásuvky. Nepoužívejte poškozenou zástrčku, poškozený napájecí kabel nebo povolenou zásuvku.

• Mohlo by dojít k zásahu elektrickým proudem nebo požáru. Za napájecí kabel netahejte, ani ho nadměrně neohýbejte. Napájecí kabel nepřekrucujte.

Napájecí kabel nevěšte na kovové předměty, neumísťujte na něj těžké předměty, nevkládejte ho mezi předměty, ani ho nezatlačujte do prostoru za spotřebičem.

• Mohlo by dojít k zásahu elektrickým proudem nebo požáru. Při vyjímání zástrčky za napájecí kabel netahejte.
• Síťovou zástrčku vyjměte uchopením zástrčky.
• V opačném případě by mohlo dojít k zásahu elektrickým proudem nebo požáru.

Pokud se přístroj nebo kabel poškodí, kontaktujte své nejbližší servisní středisko.

Výstražné značky pro zapojení do elektřiny

Pokud se spotřebič dlouho nepoužívá nebo při bouřce vyjměte zástrčku ze zásuvky.

• V opačném případě by mohlo dojít k zásahu elektrickým proudem nebo požáru.

Pokud se spotřebič dlouho nepoužívá nebo při bouřce, vyjměte zástrčku ze zásuvky.

• V opačném případě by mohlo dojít k zásahu elektrickým proudem nebo požáru.

Důležité značky pro používání

V případě úniku plynu (např. propan, plyn LP atd.) okamžitě vyvětrejte místnost a nedotýkejte se zástrčky. Nedotýkejte se spotřebiče ani napájecího kabelu.

• Nepoužívejte ventilátor.
• Jiskření by mohlo způsobit výbuch nebo požár.

Při používání je spotřebič horký. Dávejte pozor, abyste se nedotkli ohřívacích částí uvnitř desky.

Při vyjímání jídla ze spotřebiče VŽDY používejte rukavice, aby nedošlo k popálení.

VAROVÁNÍ: Obsah dětských lahví je před podáváním nutné promíchat nebo protřepat a zkontrolovat jeho teplotu, aby nedošlo k popálení.

Pokud je napájecí kabel poškozen, požádejte výrobce, servisního technika nebo jinou kvalifikovanou osobu o jeho výměnu, aby nedošlo k úrazu.

Dohlédněte, aby si děti se spotřebičem nehrály.

VAROVÁNÍ: Dětem dovolte používat spotřebič bez dozoru pouze tehdy, pokud jste je odpovídajícím způsobem poučili, jak ho bezpečně používat a jaká jsou rizika nesprávného použití.

Spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo osobami, které nemají dostatečnou zkušenost a znalosti, pokud nejsou pod dohledem nebo pokud nebyly o používání spotřebiče poučeny.

VAROVÁNÍ: Během používání se mohou přístupné části spotřebiče zahřát. Chraňte děti před popálením.

VAROVÁNÍ: Pokud je povrch desky poškozen, vypněte desku, aby nedošlo k zásahu elektrickým proudem. Desku nepoužívejte, dokud nedojde k výměně skleněného povrchu desky. Na povrch desky nepokládejte kovové předměty jako nože, vidličky, lžíce, pokličky, protože by se mohly zahřát.

VAROVÁNÍ: Před výměnou lampy je třeba spotřebič vypnout, aby nedošlo k úrazu elektrickým proudem.

Nedotýkejte se napájecího kabelu mokrýma rukama.

• Mohlo by dojít k úrazu elektrickým proudem.

Nevypínejte spotřebič tím, že během jeho používání odpojíte zástrčku napájecího kabelu ze zásuvky.

• Při opětovném zapojení zástrčky napájecího kabelu do zásuvky může dojít k jiskření a k úrazu elektrickým proudem nebo požáru. Udržujte veškeré obalové materiály mimo dosah dětí, protože mohou být pro děti nebezpečné.
• Pokud si dítě nasadí pytel na hlavu, může dojít k udušení.
• V opačném případě by mohlo dojít k zásahu elektrickým proudem, popáleninám nebo zraněním. Tento spotřebič nepoužívejte pro jiné účely než vaření.
• V opačném případě může dojít k požáru.

Neohřívejte potraviny zabalené v plastovém nebo papírovém obalu.

• V opačném případě může dojít k požáru.

Neohřívejte potraviny nepřehřívejte.

Neohřívejte potraviny zabalené v papíru, jaký se používá na časopisy nebo noviny.

Do okolí desky nepokládejte hořlavé spreje nebo hořlavé předměty.

• Mohlo by dojít k požáru nebo výbuchu.

Při ohřívání tekutin, jako je káva, čaj, likéry nebo voda, nebo tekutých jídel, jako je kari, polévka, šťáva z masa, používejte nižší teplotu ohřevu a během ohřívání obsah míchejte.

Při použití vyššího stupně ohřevu může dojít k překypění obsahu a vážným popáleninám.

Do výstupních a vstupních otvorů nestrkejte prsty, cizí látky ani kovové předměty (např. špendlíky nebo jehly). Pokud do těchto otvorů strčíte cizí látky, odpojte zástrčku ze zásuvky a kontaktujte poskytovatele spotřebiče nebo nejbližší servisní středisko.

• V opačném případě může dojít k zásahu elektrickým proudem nebo zranění.

NIKDY nádobu nenaplňujte po horní okraj a vyberte si nádobu, která je širší u horního okraje než u dolního okraje, čímž zabráníte přetečení tekutiny přes okraj. Lahve s úzkým hrdlem mohou při přehřátí vybuchnout.

NIKDY neohřívejte dětské lahve s nasazeným dudlíkem, protože v případě přehřátí by lahev mohla vybuchnout.

Síťový kabel nebo zástrčku neponořujte do vody a uchovávejte je mimo dosah ohřívaných ploch.

Spotřebič nepoužívejte, pokud jsou síťový kabel nebo zástrčka poškozeny.

VAROVÁNÍ: Tekutiny a jiné potraviny se nesmí ohřívat v uzavřených nádobách, protože by mohly vybuchnout.

Nepokoušejte se sami spotřebič opravovat, rozebírat nebo modifikovat.

• Nepoužívejte jinou pojistku (např. měděný, ocelový kabel atd.) než je standardní pojistka.
• Pokud spotřebič potřebuje opravit nebo přeinstalovat, kontaktujte své nejbližší servisní středisko.
• V opačném případě může dojít k zásahu elektrickým proudem, požáru, problémům s produktem nebo zranění.

Pokud do spotřebiče vnikne cizí látka, např. voda, odpojte spotřebič a kontaktujte nejbližší servisní středisko.

• V opačném případě může dojít k zásahu elektrickým proudem nebo požáru.

Pokud dojde k zatopení spotřebiče, prosím obraťte se na nejbližší servisní středisko.

• V opačném případě může dojít k zásahu elektrickým proudem nebo požáru.

Pokud spotřebič vydává zvláštní zvuky, zápach hoření nebo z něho šiří kouř, okamžitě odpojte zástrčku a kontaktujte nejbližší servisní středisko.

• V opačném případě může dojít k zásahu elektrickým proudem nebo požáru.

Výstražné značky pro používání

Dávejte pozor, protože nápoje a jídla mohou být po ohřátí velmi horká.

• Obzvláště pokud krmíte dítě, zkontrolujte, že je jídlo dostatečně vychlazené.

Při ohřívání tekutin, např. vody nebo jiných nápojů, dávejte pozor.

• Vyhněte se kluzkým nádobám s úzkým hrdlem.
• V opačném případě může dojít k překypění obsahu a popáleninám.

Jídlo nebo jinou část nevyjímejte okamžitě po dovaření.

• Používejte kuchyňské rukavice, protože jídlo může být velmi horké a mohli byste se popálit. Pokud povrch desky praskne, vypněte vypínač spotřebiče.
• V opačném případě může dojít k zásahu elektrickým proudem.

Malé množství jídla vyžaduje kratší čas ohřevu.

Při normálním ohřevu může dojít k přehřátí nebo spálení jídla.

Dohlédněte na to, aby si děti se spotřebičem nehrály.

Před otevřením víka desky byste měli z víka odstranit jakékoliv nečistoty a povrch desky by se měl před zavřením víka nechat zchladit (platí pouze pro modely s víkem).

Na vrchní část spotřebiče se nestavte ani na něj nepokládejte žádné předměty (např. rádio, víko desky, zapálené svíčky, zapálené cigarety, nádobí, chemikálie, kovové předměty atd.).

• V opačném případě může dojít k zásahu elektrickým proudem, problémům se spotřebičem nebo zranění.

Spotřebič neobsluhujte mokrýma rukama.

• V opačném případě může dojít k zásahu elektrickým proudem. Na povrch spotřebiče nestříkejte prchavé látky, např. insekticidy.
• Kromě škodlivého působení na lidské zdraví to může také způsobit zásah elektrickým proudem, požár nebo problémy s produktem.

Spotřebič nepokládejte na žádné křehké předměty, např. na kuchyňský dřez nebo skleněné předměty.

• Dřez nebo skleněný předmět by se tím mohl poškodit.

Při odstraňování obalu z jídla okamžitě po vyjmutí ze spotřebiče postupujte opatrně.

• Pokud je jídlo horké, po odstranění obalu může dojít k úniku horké páry, která vás může popálit.

Spotřebič neodpojujte ze zásuvky vytažením za napájecí kabel, vždy zástrčku pevně uchopte a vytáhněte ji přímo ven ze zásuvky.

• Poškození kabelu může způsobit zkrat, požár a/nebo zásah elektrickým proudem.

Spotřebiče nejsou určeny pro obsluhu pomocí externího časovače nebo samostatného systému dálkového ovládání.

Na varnou desku dlouho nezírejte (platí pouze pro modely s instalovanou halogenovou lampou). Po použití vypněte desku pomocí ovladače a nespoléhejte se pouze na snímač kontroly přítomnosti hrnců (platí pouze pro modely s instalovaným snímačem kontroly přítomnosti hrnců).

Důležité výstražné značky pro čištění

Spotřebič nečistěte tak, že na něj budete přímo stříkat vodu. Nepoužívejte benzen, ředidlo nebo alkohol.

• Mohlo by dojít ke změně barvy, deformaci, poškození, požáru, zásahu elektrickým proudem nebo požáru.

Před čištěním nebo údržbou vypojte spotřebič ze zásuvky.

• V opačném případě může dojít k zásahu elektrickým proudem nebo požáru.

Pro vlastní bezpečnost nepoužívejte vysokotlaké vodné čisticí prostředky ani parní čističe.

Výstražné značky pro čištění

Deska by se měla pravidelně čistit a měli byste z ní odstraňovat jakékoliv zbytky jídel.

Pokud nebudete desku udržovat v čistém stavu, může to vést k opotřebování povrchu, což by mohlo nepříznivě ovlivnit životnost spotřebiče a pravděpodobně mít za následek nebezpečnou situaci.

Dávejte pozor, abyste se při čištění spotřebiče (vnější/vnitřní části) nezranili.

• Mohli byste se zranit při čištění ostrých hran spotřebiče.

Spotřebič nečistěte pomocí parního čističe.

Veškerý obalový materiál spotřebiče je plně recyklovatelný. Kartony a pevné pěnové části jsou náležitě označeny. Prosím zlikvidujte obalový materiál a staré spotřebiče s ohledem na bezpečnost a životní prostředí.

VAROVÁNÍ

Správná likvidace vašeho starého spotřebiče

VAROVÁNÍ: Před likvidací vašeho starého spotřebiče zajistěte, aby nepředstavoval zdroj nebezpečí.

Nechte spotřebič odpojit od zdroje napětí kvalifikovaným technikem a odstraňte síťový kabel.

Spotřebič nesmí být likvidován spolu s domovním odpadem.

Informace o termínech a místech sběru odpadu získáte od příslušného úřadu v místě bydliště.

(Elektrotechnický & elektronický odpad)

(Platí v zemích se systémy pro recyklovaný sběr odpadu)

Toto označení na výrobku, příslušenství nebo průvodní literatuře znamená, že produkt a jeho elektronické příslušenství (např.

nabíječka, sluchátka, USB kabel) by se neměly likvidovat s ostatním domovním odpadem. Případnému poškození životního prostředí nebo lidského zdraví můžete předejít tím, že budete tyto výrobky oddělovat od ostatního odpadu a vrátíte je k recyklaci.

Uživatelé v domácnostech by pro podrobnější informace, jak ekologicky bezpečně naložit s těmito výrobky, měli kontaktovat buď prodejce, nebo příslušný úřad v místě bydliště.

Průmysloví uživatelé by měli kontaktovat svého dodavatele a prověřit podmínky kupní smlouvy. Tento výrobek a ani jeho elektronické příslušenství by neměly být likvidovány spolu s ostatním průmyslovým odpadem.

Obsah

Instalace varné desky

192

Součásti a funkce

197

Než začnete

202

Používání varné desky

202

192 Směrnice a soulad s předpisy 192 Bezpečnostní pokyny pro instalaci 193 Připojení k hlavnímu přívodu elektrické energie 195 Instalace do kuchyňské desky 197 Varné plotýnky 197 Ovládací panel 198 Součásti 198 Indukční ohřev 199 Hlavní funkce vašeho spotřebiče 200 Bezpečnostní vypnutí 201 Indikátor zbytkového tepla 201 Zjišťování teploty 202 Počáteční čištění

202 Používání vhodného nádobí na vaření 203 Test vhodnosti 203 Velikost nádobí 203 Ovládání zvuku 204 Používání vhodného nádobí 205 Používání dotykových senzorů ovládání 205 Zapnutí spotřebiče 205 Výběr varné plotýnky a nastavení intenzity ohřevu 206 Vypnutí spotřebiče 206 Vypnutí varné plotýnky 206 Používání dětské bezpečnostní pojistky 207 Časovač 209 Ovládání funkce posílení výkonu 209 Řízení výkonu 210 Doporučená nastavení pro vaření specifických druhů potravin 211 Varná deska 212 Rámeček varné desky (volitelné) 212 Jak předejít poškození spotřebiče

Čištění a údržba

211

214 Nejčastější dotazy a řešení problémů 216 Servis

Záruka a servis

214

217 Technické údaje 217 Varné plotýnky

Instalace varné desky

Ujistěte se, že je spotřebič správně instalován a uzemněn kvalifikovanou osobou.

Dodržujte tento pokyn. Na případná poškození v důsledku nesprávné instalace se záruka nevztahuje.

Technické údaje jsou uvedeny na konci tohoto návodu.

Směrnice a soulad s předpisy

Tento spotřebič vyhovuje následujícím normám:

• EN60335-1 a EN60335-2-6 týkající se bezpečnosti elektrických spotřebičů pro domácnost a podobné účely;
• EN60350 nebo DIN44546/44547/44548 týkající se provozních funkcí elektrických sporáků, varných desek, trub a grilů pro domácnost;
• EN55011 EN55014-2
• EN61000-3-2; a
• EN61000-3-3 týkající se základních požadavků na elektromagnetickou kompatibilitu (EMC).

CE Tento spotřebič odpovídá následujícím směrnicím Evropské unie:

2006/95/EC, Směrnice o nízkém napětí - 2004/108/EEC, Směrnice o elektromagnetické kompatibilitě

Bezpečnostní pokyny pro instalaci

• Spotřebič je třeba zapojit do elektrické instalace, která umožňuje, aby bylo spotřebič na obou pólech možno odpojit od hlavního přívodu, přičemž šířka odstupu by měla být nejméně 3 mm. Za vhodné izolační zařízení jsou považována samočinné ochranné pojistkové spínače, pojistky (šroubovací pojistky je třeba vyjmout z objímky), ochranné jističe a stykače.
• V rámci protipožární ochrany tento spotřebič vyhovuje normě EN60335-2-6. Tento typ spotřebiče lze nainstalovat tak, že bude po straně závěsná skříňka nebo stěna.
• Pod varnou deskou nesmí být zásuvky.
• Instalace musí zaručovat ochranu proti nárazu.
• Kuchyňská linka, do které je spotřebič nainstalován, musí vyhovovat požadavkům stability podle normy DIN 68930.
• V rámci ochrany proti vlhkosti je třeba všechny plochy utěsnit vhodným těsnicím prostředkem.
• Na vykachličkovaných pracovních plochách musí být spoje v místě, kde varná deska sedí, zcela vyplněné spárovací hmotou.
• Na kuchyňské desce z přírodního nebo umělého kamene nebo na keramické kuchyňské desce je třeba fixační pružiny zatmelit vhodnou pryskyřicí nebo tmelem.
• Ujistěte se, že je spoj oproti pracovní desce řádně usazen a že tam nejsou žádné mezery. Není třeba používat další smelení silikonem, protože by se při prováděném servisu ztížilo odstranění desky.

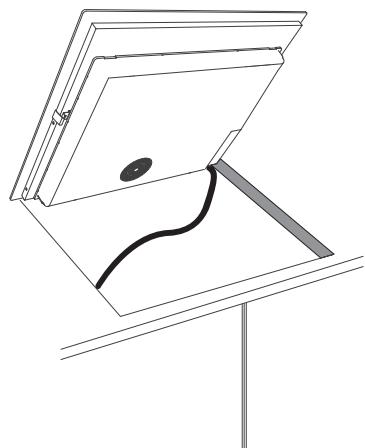

• Při odstraňování desky je třeba varnou desku vytlačit zespodu.
• Pod varnou desku je třeba umístit lištu.
• Ventilační otvory mezi spotřebičem a kuchyňskou linkou musí zůstat volné.

Připojení k hlavnímu přívodu elektrické energie

Před připojením zkontrolujte, zda jmenovité napětí spotřebiče uvedené na štítku odpovídá napájecímu napětí v síti. Štítek je umístěn na spodní straně varné desky.

Než dráty zapojíte do obvodu, vypněte napájení obvodu. VAROVÁNÍ

Napětí topného tělesa je 230 V~. Tento spotřebič také dobře funguje v elektrických sítích s napětím 220 V~ nebo 240 V~. Varnou desku je třeba do hlavního přívodu zapojit pomocí zařízení, které umožňuje odpojení spotřebiče od hlavního přívodu na obou pólech a které má šířku odstupu kontaktů minimálně 3 mm, např. automatické pojistkové spínače, ochranné jističe nebo pojistky.

Kabely musí být zapojeny v souladu s předpisy. Šroubky svorek je třeba pevně utáhnout.

Jakmile je varná deska připojena k síťovému přívodu, s použitím vhodného nádobí krátce každou plotýnku postupně zapněte na maximální výkon a zkontrolujte, zda jsou připraveny k použití.

Při prvním zapnutí varné desky svítí všechny kontrolky a je aktivována funkce dětské bezpečnostní pojistky.

VAROVÁNÍ

Věnujte pozornost souladu fází a neutrálního rozvržení spotřebičů a zapojení v domácnosti (schématům zapojení); jinak může dojít k poškození součástek. Na škody vzniklé v důsledku nesprávné instalace se záruka nevztahuje.

VAROVÁNÍ

Pokud je napájecí kabel poškozen, musí být vyměněn za speciální kabel nebo součást, kterou získáte od výrobce nebo poskytovatele servisu.

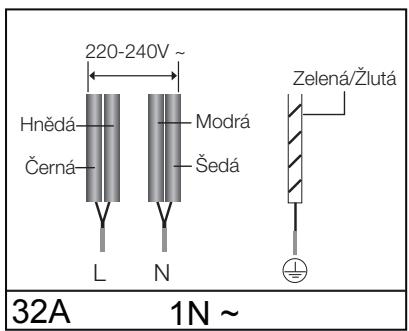

• 1N~

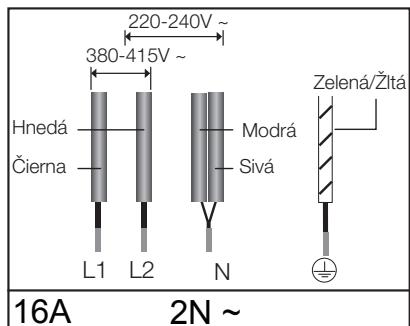

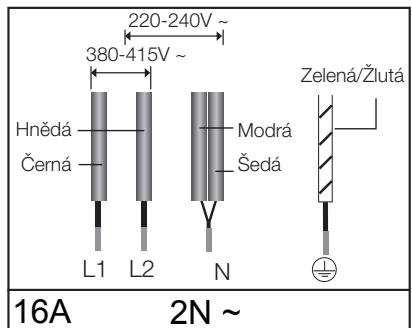

• 2N~: před zapojením oddělte dvoufázové kabely (L1 a L2).

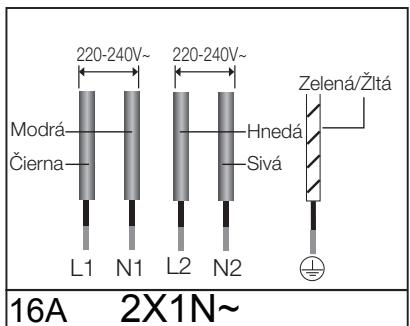

Pro správné zapojení se řiďte schématem zapojení připojeným k tomuto spotřebiči.

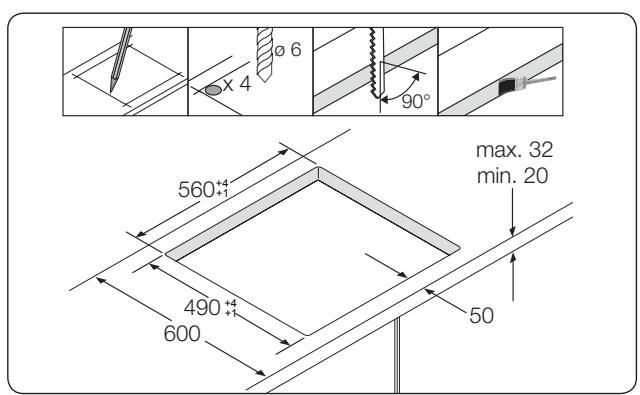

Instalace do kuchyňské desky

Před instalací si poznamenejte sériové číslo spotřebiče uvedené na štítku. Toto číslo je třeba uschovat pro případ opravy a po instalaci již nebude přístupné, protože je uvedeno na štítku na spodní straně spotřebiče.

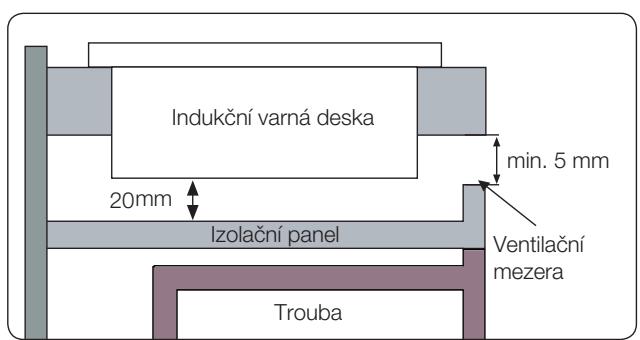

Věnujte zvláštní pozornost požadavkům na minimální prostor a vůli.

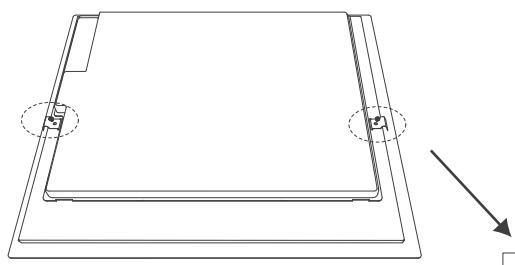

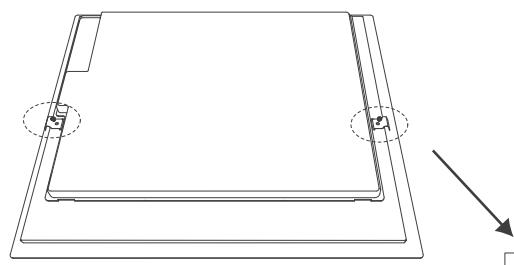

Před montáží varné desky na držáky zajistěte tyto držáky na obou stranách dodanými šrouby.

Nainstalujte oba držáky

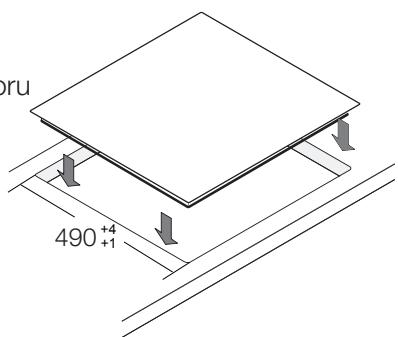

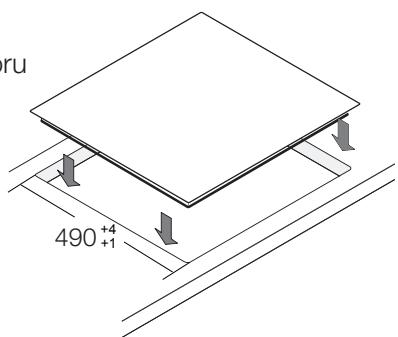

Vložte je do otvoru

Součásti a funkce

Varné plotýnky

1. Indukční varná plotýnka 1250 W s funkcí posílení výkonu 1500 W
2. Indukční varná plotýnka 2350 W s funkcí posílení výkonu 2600 W
3. Indukční varná plotýnka 1250 W s funkcí posílení výkonu 1500 W
4. Indukční varná plotýnka 2350 W s funkcí posílení výkonu 2600 W
5. Ovládací panel

Ovládací panel

1. Volič varných plotýnek
2. Volič nastavení ohřevu/časovače
3. Senzor ovládání bezpečnostní pojistky
4. Senzor ovládání zapnutí a vypnutí
5. Senzor ovládání a indikátor časovače
6. Indikátory intenzity ohřevu a zbytkového tepla
7. Senzor maximálního výkonu

Součásti

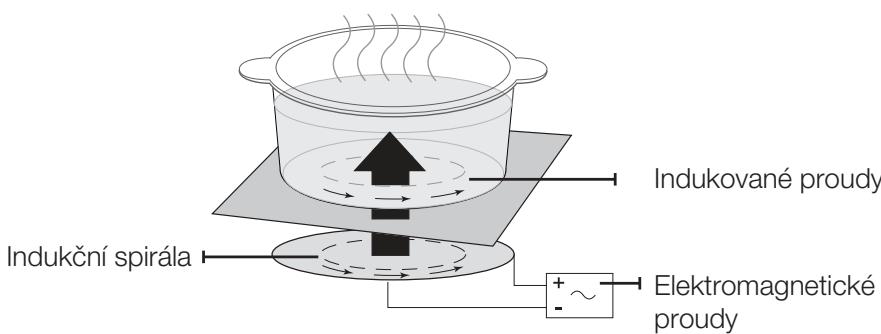

• Princip indukčního ohřevu: Když na varnou plotýnku položíte hrnec a zapnete ji, elektromagnetické proudy ve vaší indukční varné desce vytvoří „indukované proudy“ na dně hrnce, které okamžitě zvednou teplotu hrnce.

• Rychlejší vaření a smažení: Protože je hrnec ohříván přímo, účinnost je větší než u ostatních systémů, protože zde nedochází k tepelné ztrátě. Většina absorbované energie je přeměněna na teplo.

Hlavní funkce vašeho spotřebiče

• Sklokeramický varný povrch: Spotřebič má sklokeramický varný povrch a varné plotýnky s rychlým nástupem.
• Dotykové senzory ovládání: Spotřebič je obsluhován pomocí dotykových senzorů ovládání.
• Snadné čištění: Výhodou sklokeramického varného povrchu a senzorů ovládání je jejich snadná přístupnost pro čištění. Hladký a rovný povrch lze snadno čistit.
• Senzor zapnutí a vypnutí: Ovládací senzor zapnutí a vypnutí "On/Off" zajišťuje spotřebiči samostatný hlavní vypínač. Když se dotknete tohoto senzoru, zcela zapnete nebo vypnete přívod elektrické energie.
• Indikátory ovládání funkcí: Digitální displeje a indikátory poskytují informaci o nastavení a aktivovaných funkcích, stejně tak o přítomnosti zbytkového tepla v různých varných plotýnkách.
• Bezpečnostní vypnutí: Bezpečnostní vypnutí zajišťuje, že se varné plotýnky po určité době automaticky vypnou.
• Indikátor zbytkového tepla: Pokud je některá varná plotýnka horká tak, že by mohlo dojít k popálení, objeví se na displeji ikona zbytkového tepla.
• Funkce posílení výkonu: Tuto funkci použijte pro dosažení rychlejšího ohřevu obsahu pánve 'ú'. (Na displeji se objeví 'ú').
• Automatický detektor hrnců: Každá varná plotýnka obsahuje systém automatické detekce hrnců, systém je kalibrován tak, aby rozeznal hrnce o mírně menším průměru, než je průměr varné plotýnky. Hrnce musí být vždy umístěny ve středu každé varné plotýnky. Měli byste používat vhodné nádobí.
• Digitální displeje: Pole displejů odpovídají varným plotýnkám. Ukazují následující informace:
• : spotřebič byl zapnut
• až , : vybrané nastavení intenzity ohřevu
• : zbytkové teplo
• [lo] : dětská pojistka je aktivována
• 83 E4: chybová zpráva, varná deska je v důsledku abnormální operace (příklad: nádobí je prázdné) přehřátá
• Chybová zpráva, nádobí je nevhodné, příliš malé nebo na varné plotýnce žádné není.
• Pokud stisknete tlačítko na varné plotýnce, objeví se digitální displej odpovídající varné plotýnky.

Bezpečnostní vypnutí

Jestliže není po delší dobu některá z varných plotýnek vypnuta, nebo pokud neupravíte nastavení intenzity ohřevu, tato konkrétní varná plotýnka se automaticky vypne.

Na digitálních displejích odpovídajících konkrétním varným plotýnkám bude symbolem B ("horké") označeno jakékoliv zbytkové teplo.

Varné plotýnky po následující době automaticky vypnou:

Nastavení intensity ohřevu	Vypnutí
1-3	Po 8 hodinách
4-6	Po 4 hodinách
7-9	Po 2 hodinách

Jestliže je varná deska v důsledku abnormální operace přehřátá, zobrazí se symbol. Deska se automaticky vypne. Pokud je nádobí nevhodné, příliš malé nebo na varné plotýnce žádné nádobí není, zobrazí se symbol.

Po 1 minutě se odpovídající varná plotýnka vypne.

Pokud dojde k tomu, že se některá varná plotýnka vypne před vypršením stanovené doby, přejděte do části „Řešení problémů“ tohoto návodu. Po 1 minutě nečinnosti se deska automaticky vypne.

Další důvody vypnutí varné plotýnky

Pokud dojde k přetečení tekutiny z nádoby a jejímu rozlití na ovládací panel, všechny varné plotýnky se hned automaticky vypnou. Automatické vypnutí se aktivuje také tehdy, pokud na ovládací panel položíte vlhký hadřík. V obou těchto případech je třeba nejdříve tekutinu nebo utěrku odstranit a poté spotřebič znovu zapnout pomocí ovládacího senzoru zapnutí/vypnutí ①.

Indikátor zbytkového tepla

Když je jednotlivá varná plotýnka nebo varná deska vypnuta, digitální displej příslušné varné plotýnky ukazuje symbol (horké). Dokonce i po vypnutí varné plotýnky přestane indikátor zbytkového tepla svítit až poté, co varná plotýnka vychladne.

Zbytkové teplo můžete použít k rozmrazování nebo uchovávání teploty jídla.

Pokud kontrolka zbytkového světla svítí, můžete se spálit.

Pokud dojde k přerušení přívodu napájení, symbol 9 přestane svítit a informace o zbytkovém teplu již nebude k dispozici. Nicméně stále se můžete spálit. Můžete tomu předejít tím, že budete v blízkosti varné desky dbát zvýšené opatrnosti.

Zjišťování teploty

Jestliže z jakékoli příčiny dojde k tomu, že teplota některé varné plotýnky překročí bezpečnou úroveň, varná plotýnka automaticky přejde na nižší ohřev.

Po použití varné desky bude během 1 minuty běžet chladicí ventilátor.

Než začnete

Počáteční čištění

Utrite sklokeramický povrch vlhkým hadříkem a čisticím prostředkem na sklokeramické desky.

Nepoužívejte žíraviny ani prostředky s drsnými částicemi. VAROVÁNÍ: Povrch by se tím mohl poškodit.

Používání varné desky

Používání vhodného nádobí na vaření

Indukční varnou desku je třeba používat pouze s nádobím s magnetickým dnem. Můžete použít následující vhodné nádobí:

Materiál nádobí

Materiaíl nádobí	Vhodnost
Ocel, smaltovaná ocel	Ano
Litina	Ano
Nerez ocel	Pokud je náležitě označeno výrobcem
Hliník, měd’, mosaz	Ne
Sklo, keramika, porcelán	Ne

Nádobí vhodné pro indukční varnou desku je náležitě označeno výrobcem.

Určité druhy nádobí mohou při použití na indukčních varných plotýnkách vydávat zvuk. Tento zvuk není vadou na spotřebiči a v žádném případě neovlivňuje provoz spotřebiče.

Test vhodnosti

Nádobí je vhodné pro indukční vaření, pokud jeho dno přitáhne magnet a pokud je nádobí výrobcem náležitě označeno jako vhodné.

Velikost nádobí

Indukční varné plotýnky se automaticky přizpůsobí velikosti dna nádobí až do určitého limitu. Nicméně, magnetická část dna nádobí musí mít minimální průměr v závislosti na velikosti varné plotýnky.

Prümér varné plotényk	Minimálné prümér dna nádobí
220 mm	140 mm
140 mm	120 mm

Ovládání zvuků

Pokud slyšíte: - Praskání: dno nádobí je vyrobeno z různých materiálů. - Pískání: používáte více než dvě varné plotýnky a nádobí je vyrobeno z různých materiálů. - Hučení: používáte vysokou intenzitu ohřevu. - Cvakání: dochází ke spínání elektrických přepínačů. - Syčení, bzučení: pracuje ventilátor.

Tyto zvuky jsou normální a neznamenají žádnou závadu.

Používání vhodného nádobí

Čím lepší nádobí, tím lepší výsledky.

• Dobré nádobí poznáte podle dna. Dno nádobí by mělo být maximálně silné a ploché.
• Při koupi nového nádobí věnujte zvláštní pozornost průměru dna. Výrobci často udávají pouze průměr horního okraje.
• Nepoužívejte nádobí s poškozeným dnem, s ostrými okraji nebo otřepy. Pokud tímto nádobím přejedete po povrchu desky, může dojít k jejímu poškrábání.
• Za chladu jsou dna nádobí jemně vydutá dovnitř. Nikdy by ale neměla být vypouklá ven.
• Pokud chcete používat speciální typ nádobí, například tlakový hrnec, hrnec na vaření vody nebo pánev wok, řiďte se prosím pokyny výrobce.

Tipy, jak šetřit energii

Pokud se budete držet následujících bodů, dokážete ušetřit cennou energii.

• Hrnce a pánve vždy nejdříve položte na varné plotýnky a pak je zapněte.
• Pokud jsou varné plotýnky a dna hrnců špinavé, spotřeba energie se zvyšuje.
• Kdykoli je to možné, položte pokličky pevně na hrnce a pánve tak, aby je zcela zakrývaly.
• Varné plotýnky před koncem vaření vypínejte. Zbytkové teplo použijte k uchování teploty pokrmů nebo k rozmrazování.

Používání dotykových senzorů ovládání

Pro ovládání dotykových senzorů se dotkněte konečkem vašeho prstu požadovaného panelu, dokud se příslušné displeje nerozsvítí nebo dokud se neaktivuje požadovaná funkce.

Ujistěte se, že se při používání spotřebiče dotýkáte pouze jednoho panelu senzoru. Pokud prst přitisknete příliš silně, mohou se aktivovat i okolní senzory.

Zapnutí spotřebiče

1. Po dobu přibližně 1,0 sekundy se dotkněte senzoru ovládání zapnutí/vypnutí ①
2. Po dobu přibližně 3 sekund se dotkněte senzoru ovládání bezpečnostní pojistky. Spotřebič se zapne.

Na digitálním displeji se zobrazí

Po zapnutí senzoru zapnutí/vypnutí ① je nutné do přibližně 1 minuty zvolit intenzitu ohřevu, jinak se spotřebič z bezpečnostních důvodů vypne.

Výběr varné plotýnky a nastavení intenzity ohřevu

1. Pro výběr varné plotýnky se dotkněte příslušného tlačítka varné plotýnky.

1. Pro nastavení a regulaci ohřevu stiskněte volič intenzity ohřevu.

Pokud se pro nastavení intenzity ohřevu nedotknete tlačítka varné plotýnky do 3 sekund, spotřebič se vypne.

Pokud stisknete více než jeden senzor po dobu delší než 10 sekund (kromě tlačítek - a +, která můžete držet déle), ozve se zvukový signál a spotřebič se vypne. Pro resetování stiskněte senzor zapnutí/vypnutí ①. Pokud se pro nastavení intenzity ohřevu nedotknete tlačítka varné plotýnky do 3 sekund, spotřebič se vypne.

Vypnutí spotřebiče

Spotřebič zcela vypnete dotykem senzoru ovládání zapnutí/vypnutí ①

Dotkněte se senzoru zapnutí/vypnutí ① po dobu přibližně 1,0 s.

Po vypnutí jedné varné plotýnky nebo celého varného povrchu bude zbytkové teplo indikováno na digitálních displejích příslušných varných plotýnek prostřednictvím symbolu (horké).

Vypnutí varné plotýnky

Pro vypnutí varné plotýnky vraťte nastavení intenzity ohřevu na pomocí senzoru ovládání — na ovládacím panelu.

Pro rychlejší vypnutí dvakrát stiskněte tlačítko příslušné varné plotýnky.

Používání dětské bezpečnostní pojistky

Dětskou bezpečnostní pojistku můžete použít na ochranu proti neúmyslnému zapnutí varné plotýnky nebo aktivaci varného povrchu.

Ovládací panel, kromě senzoru ovládání zapnutí/vypnutí ①, lze také touto pojistkou uzamknout a zabránit tak neúmyslné změně nastavení, například při otírání panelu hadříkem.

Vypnutí dětské bezpečnostní pojistky

1. Po dobu přibližně 3 sekund se dotkněte senzoru ovládání bezpečnostní pojistky.

Jako potvrzení se ozve zvukový signál.

1. Dotkněte se jakéhokoli senzoru ovládání.

Na displejích se zobrazí , což značí, že dětská bezpečnostní pojistka byla aktivována.

1. Pro vypnutí dětské bezpečnostní pojistky se znovu po dobu 3 sekund dotkněte senzoru ovládání bezpečnostní pojistky.

Jako potvrzení se ozve zvukový signál.

Časovač

K dispozici jsou dva způsoby ovládání časovače.

Používání časovače jako bezpečnostního vypnutí

Pokud je pro varnou plotýnku nastaven určitý čas, varná plotýnka se po uplynutí této doby sama vypne. Tuto funkci můžete využít pro několik varných plotýnek najednou.

Používání časovače pro odpočet

Časovač pro odpočítávání nelze použít, pokud je varná plotýnka zapnutá.

Nastavení bezpečnostního vypnutí

Varná plotýnka (plotýnky), pro kterou (které) chcete nastavit funkci

bezpečnostního vypnutí, musí být zapnuta(y).

1. Pomocí senzoru ovládání časovače (1)

vyberte varnou plotýnku, u které má být nastaveno bezpečnostní vypnutí.

Po vybrání první aktivní varné plotýnky začne stiskem senzoru ovládání časovače odpovídající kontrolka pomalu blikat.

Například přední levá kontrolka odpovídá přední levé varné plotýnce.

Na displeji časovače se objeví H

Další aktivní varnou plotýnku vyberete dalším stiskem senzoru ovládání časovače.

1. Požadovaný čas nastavíte pomocí – nebo +, například 15 minut, po které se varná plotýnka automaticky vypne.

Bezpečnostní vypnutí je nyní aktivováno.

Pro zobrazení zbývajícího času pro jakoukoliv

varnou plotýnku stiskněte tlačítko odpovídající varné plotýnky.

Odpovídající kontrolka začne pomalu blikat.

Nastavení resetujete pomocí (- nebo +). Po uplynutí stanovené doby se varná plotýnka automaticky vypne.

Pro rychlejší nastavení se dotkněte senzorů ovládání - nebo +, dokud nedosáhnete požadované hodnoty.

Pro zrušení nastavení se po výběru příslušné varné plotýnky dotkněte senzoru ovládání - a + a senzoru ovládání časovače. Na displeji časovače se objeví

Časovač odpočítávání

Pro použití funkce časovače odpočítávání musí být spotřebič zapnutý, ale všechny varné plotýnky musí být vypnuté.

1. Dotkněte se senzoru ovládání časovače (i).

Na displeji časovače se objeví 10

1. Pomocí voličů nastavení časovače (- nebo +) nastavte požadovanou dobu.

Funkce časovače odpočítávání je nyní aktivována a displej časovače ukazuje zbývající čas.

Pro úpravu zbývající doby se dotkněte senzoru ovládání časovače

(a) a pomocí voličů nastavení časovače (- nebo +) změňte nastavení.

1. Po dobu 30 sekund se ozve zvukový signál a po uplynutí nastavené doby indikátor časovače ukáže

Ovládání funkce posílení výkonu

Funkce posílení výkonu dodá varným plotýnkám více elektrické energie (například při ohřívání velkého množství vody).

Funkce posílení výkonu se u každé varné plotýnky aktivuje maximálně na 5 minut.

Poté se varné plotýnky automaticky přepnou zpět na tepelný výkon

V určitých případech se funkce posílení výkonu může automaticky vypnout z důvodu ochrany vnitřních elektrických komponent varné desky.

Řízení výkonu

Varné plotýnky mají k dispozici maximální výkon.

Pokud při zapnutí funkce posílení výkonu dojde k překročení tohoto rozsahu, řízení výkonu výkon automaticky snižuje pro druhou varnou plotýnku v páru.

Levá strana: č. 1 a č. 2 jsou dvě párové varné plotýnky - Pravá strana: č. 3 a č. 4 jsou dvě párové varné plotýnky. Kontrolka se pro tuto varnou plotýnku mění z nastavené intenzity ohřevu na maximální možnou hodnotu ohřevu. - Příklad

Předchozí nastavení varné plotýnky (č.3)	Nastavení ohřevu další varné plotýnky v páru (č.4)
	Původnínastavení ohřevu	Automaticky změněné nastavení ohřevu
Posílený vykon	Stupeř 6	Stupeř 2

Doporučená nastavení pro vaření specifických druhů potravin

Čísla v níže uvedené tabulce jsou orientační. Nastavení výkonu pro různé způsoby vaření závisí na mnoha různých faktorech, včetně kvality použitého nádobí a typu a množství potravin.

Nastavení spínače	Způsob vařeni	Příklady použití
9/P	Ohřívání, príprava omáček, smažení	Ohřívání velkého množství tekutin, vařeni nudlí, prudké smažení masa (na guláš, dušení masa)
7-8	Intenzivné smažení	Steak, roštěná, sekaná, klobásy, palačinky a livance
5-6	Smažení	Rízky, plátky masa, játra, ryby, karbanátky, smažená vajíčka
3-4	Vařeni v páře, dušení, vařeni vevodě	Vařeni v páře a dušení menšiho množství zeleniny, vařeni rýže a mléčných jídel
1-2	Rozehřívání	Rozehřívání másla, Rozpoustěné želatiny, Čokolády

Nastavení výkonu ve výše uvedené tabulce jsou pouze pro vaši orientaci.

Nastavení intenzity ohřevu je třeba změnit podle konkrétního druhu nádobí a potravin.

Čištění a údržba

Varná deska

VAROVÁNÍ

Čisticí prostředky nesmí přijít do kontaktu se zahřátým sklokeramickým povrchem: Po čištění je třeba pomocí dostatečného množství čisté vody čisticí prostředky odstranit, protože jakmile se povrch začne zahřívat, mohly by působit jako žíravina. Nepoužívejte agresivní čisticí prostředky, například čisticí spreje na gril nebo trouby, houbičky na nádobí nebo brusné čisticí prostředky na pánve.

Po každém používání sklokeramický povrch vyčistěte, dokud je ještě teplý na dotek. Tímto předejdete tomu, aby se rozlité tekutiny připálily na povrch. Šmouhy, skvrny od vody, vykapaný tuk a kovové zabarvení odstraňujte pomocí běžně prodávaných čisticích prostředků na keramické sklo nebo nerezovou ocel.

Mírně znečištěné

1. Otřete sklokeramický povrch vlhkým hadříkem.
2. Čistým hadříkem ho vytřete do sucha. Na povrchu nesmí zůstat zbytky čisticího prostředku.
3. Jednou týdně celý sklokeramický povrch vyčistěte pomocí běžně prodávaných čisticích prostředků na keramické sklo nebo nerezovou ocel.
4. Pomocí dostatečného množství čisté vody očistěte sklokeramický povrch a vytřete ho do sucha čistým hadříkem, který nepouští chlupy.

Silné znečištění

1. Potraviny, které přetekly z hrnce, nebo připečené tekutiny odstraňte škrabkou na sklokeramické desky.
2. Škrabku na sklokeramické desky přiložte na sklokeramický povrch pod úhlem
3. Hranou škrabky odstraňte nečistoty. Škrabky a čisticí prostředky na sklokeramické povrchy obdržíte u specializovaných prodejců.

Problematické znečištění

1. Připečený cukr, roztavený plast, hliníkovou fólii nebo jiné materiály ihned odstraňte škrabkou na sklokeramický povrch, dokud jsou stále horké.

Při používání škrabky na sklokeramické desky na horké varné VAROVÁNÍ plotýnce se můžete popálit.

1. Jakmile varná deska vychladne, vyčistěte ji běžným způsobem. Jestliže varná plotýnka, na níž se něco roztavilo, stačila vychladnout, znovu ji před čištěním zahřejte.

Škrábance nebo černé šmouhy na sklokeramickém povrchu způsobené například ostrými rohy nelze odstranit. Funkci varné desky nicméně neovlivňují.

Rámeček varné desky (volitelné)

Δ Na rámeček varné desky nepoužívejte ocet, citrónovou šťávu nebo odrezovací lázeň, protože by se mohly objevit šmouhy.

1. Rámeček utřete vlhkým hadříkem.
2. Suché nečistoty zvlhčete vlhkým hadříkem. Setřete je a rámeček vytřete do sucha.

Jak předejít poškození spotřebiče

• Varnou desku nepoužívejte jako pracovní nebo odkládací plochu.
• Varnou desku nepoužívejte, pokud na ní není žádný hrnec nebo pokud je tento hrnec prázdný.
• Přestože je keramická deska velmi pevná a odolná proti změnám teplot, není nerozbitná. Povrch varné desky se může poškodit poškrábáním nebo při upuštění těžkého předmětu.
• Na rámeček varné desky nepokládejte hrnce. Mohlo by dojít k poškrábání nebo poškození povrchové úpravy.
• Dávejte pozor, abyste na rámeček varné desky nevylili kyselé tekutiny, například ocet, citrónovou šťávu a prostředky proti vodnímu kameni, protože by se mohly objevit skvrny.
• Pokud s horkými varnými plotýnkami přijde do kontaktu cukr nebo jídlo cukr obsahující, a tento cukr se roztaví, měli byste jej pomocí kuchyňské škrabky okamžitě vyčistit. Pokud cukr necháte zchladnout, může při odstraňování poškodit povrch.
• Všechny předměty a materiály, které by se mohly roztavit, například plast, hliníkové fólie nebo fólie na pečení, uchovávejte mimo sklokeramický povrch. Pokud se k varné desce podobný materiál připeče, je třeba ho okamžitě odstranit škrabkou.

Záruka a servis

Nejčastější dotazy a řešení problémů

Pokud v důsledku drobné chyby dojde k závadě, můžete ji opravit sami pomocí následujících pokynů. Pokud následující pokyny neobsahují pomoc pro váš konkrétní případ, nepokoušejte se opravy provádět sami.

Spotřebič smí opravovat pouze kvalifikovaný servisní technik. VAROVÁNÍ: Neodborně provedené opravy mohou uživatele vážně ohrozit. Pokud váš spotřebič potřebuje opravit, kontaktujte prosím vaše servisní středisko.

Jak postupovat, pokud varné plotýnky nefungují?

Zkontrolujte následující možnosti:

• Pojistka v pojistkové skříňce elektrické sítě je neporušená. Pokud se pojistky vícekrát přepálí, kontaktujte autorizovaného elektrikáře.
• Spotřebič je správně zapnut.
• Indikátory ovládání na ovládacím panelu svítí.
• Varná plotýnka je zapnuta.
• Varné plotýnky jsou nastaveny na požadované nastavení intenzity ohřevu.

Jak postupovat, pokud se varné plotýnky nezapnou?

Zkontrolujte následující možnosti:

• Mezi aktivací tlačítka pro zapnutí/vypnutí požadované varné plotýnky (viz část „Zapnutí spotřebiče“) uplynulo více než 10 sekund.
• Ovládací panel je částečně zakrytý vlhkým hadříkem nebo tekutinou.

Jak postupovat, pokud displej kromě symbolu zbytkového tepla ǐ přestane svítit?

K tomu může dojít ze dvou důvodů:

• Senzor pro zapnutí/vypnutí byl náhodně aktivován.
• Ovládací panel je částečně zakrytý vlhkým hadříkem nebo tekutinou.

Jak postupovat, pokud se po vypnutí varných plotýnek na displeji nezobrazí symbol zbytkové teploty?

Zkontrolujte následující možnost:

• Varná plotýnka byla používána pouze krátce, proto se dostatečně nezahřála. Pokud je varná plotýnka horká, zavolejte prosím servisní středisko.

Jak postupovat, pokud varnou plotýnku nejde zapnout nebo vypnout?

K tomu může dojít z následujících důvodů:

• Ovládací panel je částečně zakrytý vlhkým hadříkem nebo tekutinou.
• Je zapnuta dětská pojistka.

Jak postupovat, pokud na displeji svítí symbol?

Zkontrolujte následující:

• Ovládací panel je částečně zakrytý vlhkým hadříkem nebo tekutinou. Pro resetování stiskněte senzor ovládání zapnutí/vypnutí.

Jak postupovat, pokud na displeji svítí symbol 4?

Zkontrolujte následující:

Jak postupovat, pokud po vypnutí varné desky běží ventilátor?

Zkontrolujte následující:

• Po použití varné desky se ventilátor sám spustí.
• Až se elektronika varné desky zchladí, ventilátor se vypne. Pokud požádáte o servisní opravu z důvodu chyby při použití spotřebiče, může být návštěva servisního technika zpoplatněna i během záruční doby.

SERVIS

Než telefonicky vyhledáte pomoc nebo servis, přečtěte si část „Řešení problémů“.

Pokud stále potřebujete pomoc, postupujte následovně.

Jedná se o technickou závadu?

Pokud ano, kontaktujte prosím servisní středisko.

Na rozhovor se vždy dopředu připravte. Proces diagnostiky problému se tím zjednoduší a také to usnadní rozhodnutí, zda je opravu nezbytné provést u zákazníka.

Prosím poznamenejte si následující informace:

• Jak se problém projevuje?
• Za jakých okolností se problém projevuje?

Během hovoru budete potřebovat znát model a sériové číslo spotřebiče. Tyto informace jsou uvedeny na štítku následovně:

• Popis modelu
• Sériové číslo (15 čísel)

Doporučujeme, abyste si na toto místo tyto informace zaznamenali a měli je snadno po ruce.

Model:

Sériové číslo:

Za jakých okolností jsou náklady účtovány i během záruční doby?

• Pokud zákazník mohl problém vyřešit sám pomocí řešení, která jsou uvedena v části „Řešení problémů“.
• Pokud musí servisní technik provést několik servisních hovorů, protože mu před návštěvou nebyly poskytnuty řádné informace, tudíž musí například provést další cesty pro náhradní díly. Výše popsanou přípravou na svůj telefonický hovor se vyhnete placení za tyto cesty.

Technické údaje

Technické údaje NZ64F3NM1AB

Rozměry spotřebiče	Šiřka	590 mm
	Hloubka	520 mm
	Výška	57 mm
Rozměry vyřezu v kuchyneyské desce	Šiřka	560 mm
	Hloubka	490 mm
Napětí pro prípojení		220 - 240 V ~ 50 / 60 Hz
Maximálné príkon		7.2 kW
Hmotnost	Čistá	10.5 kg
	Hrubá	12.0 kg

Varné plotýnky

Poloha	Prümér	Vykon
Zadní vlevo	220 mm	2350W/Posílený vykon 2600W
Přední vlevo	140 mm	1250W/Posílený vykon 1500W
Přední vpravo	220 mm	2350W/Posílený vykon 2600W
Zadní vpravo	140 mm	1250W/Posílený vykon 1500W

Poznámka:

Poznámka:

SAMSUNG

Dotazy nebo komentáře

Země	Zavolejte nám	Nebo nás navostivte na internetu
BOSNIA	05 133 1999	www.samsung.com
BULGARIA	07001 33 11, normal tariff
CROATIA	062 - SAMSUNG (062-726-7864)
CZECH	800 - SAMSUNG (800-726786)
HUNGARY	06-80-SAMSUNG (726-7864)
MACEDONIA	023 207 777
MONTENEGRO	020 405 888
POLAND	0 801-1-SAMSUNG (172-678) [phone]
ROMANIA	08008 SAMSUNG (08008 726 7864) TOLL FREE No.
SERBIA	0700 SAMSUNG (0700 726 7864)
SLOVAKIA	0800-SAMSUNG (0800-726-786)
LITHUANIA	8-800-77777
LATVIA	8000-7267
ESTONIA	800-7267
AUSTRIA	0810 - SAMSUNG (7267864, € 0.07/min)
DENMARK	70 70 19 70
FINLAND	09 85635050
FRANCE	01 48 63 00 00
GERMANY	0 180 5 SAMSUNG bzw. 0 180 5 7267864* (*0,14€/Min. aus dem dt. Festnetz, aus dem Mobilfunk max.0,42€/Min.)
ITALIA	800-SAMSUNG(726-7864)
CYPRUS	8009 4000 only from landline ([phone] from mobile and land line
GREECE	80111-SAMSUNG(80111 726 7864) only from landline ([phone] from mobile and land line
LUXEMBURG	261 03 710
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)
NORWAY	815-56 480
PORTUGAL	80820-SAMSUNG(726-7864)
SPAIN	902 - 1 - SAMSUNG (902 172 678)
SWEDEN	0771 726 7864 (SAMSUNG)
U.K	0330 SAMSUNG (7267864)
EIRE	0818 717100
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/ch (German) www.samsung.com/ch_fr/(French)
BELGIUM	02-201-24-18	www.samsung.com/be (Dutch) www.samsung.com/be_fr (French)

NZ64F3NM1AB

Důležité bezpečnostní symboly a opatření.

Bezpečnostní aspekty tohoto spotřebiče vyhovují všem přijatým technickým a bezpečnostním normám. Avšak jako výrobci jsme přesvědčeni, že je naší zodpovědností obeznámit Vás s následujícími bezpečnostními pokyny.

VAROVÁNÍ Elektrická bezpečnost

Ujistěte se, že je spotřebič řádně zapojen a uzemněn kvalifikovaným technikem.

! Bezpečnost dětí VAROVÁNÍ

Ovládací panely udržujte vždy čisté a suché.

! VAROVÁNÍ Bezpečnost při čištění

Spotřebič vždy před čištěním vypněte.

Nepoužívejte parní čističe.

Síťový kabel zastrčte do správné zásuvky, nebo do zásuvky s vyšším napětím, určené jen pro tento spotřebič. Zástrčku kabelu zasuňte do zásuvky pevně. Kromě toho nepoužívejte prodlužovací kabel.

Nainstalujte spotřebič na rovný a tvrdý povrch, aby unesl jeho hmotnost.

• Pokud zapojíte zástrčku opačným směrem, elektrické dráty v kabelu se mohou poškodit a to může mít za následek poranění elektrickým proudem nebo požár.

Netáhněte při vytahování zástrčky ze zásuvky za kabel.

VAROVÁNÍ: Před výměnou lampy se ujistěte, že je spotřebič vypnutý, abyste se vyhnuli možnosti poranění elektrickým proudem.

Nedotýkejte se síťové zástrčky mokrýma rukama.

Neponářejte síťový kabel a zástrčku do vody a držte síťový kabel dál od zahřátých povrchů.

Nezapínejte spotřebič, pokud má poškozený síťový kabel nebo zástrčku.

VAROVÁNÍ: Tekutiny a jiné pokrmy se nesmí ohřívat v těsně uzavřených nádobách, protože mohou explodovat.

Buďte opatrní, protože nápoje a pokrmy mohou být po ohřátí velmi horké.

• Zejména když krmíte dítě, zkontrolujte, zda dostatečně vychladly. Buďte opatrní, když ohříváte tekutiny, jako je voda a jiné nápoje.
• Nepoužívejte kluzké nádoby s úzkým hrdlem.
• Pokud to nedodržíte, může se stát, že obsah náhle převře a způsobí popáleniny.

Neovládejte spotřebič mokrýma rukama.

• Může to mít za následek poranění elektrickým proudem.

Neodpojujte spotřebič ze sítě tak, že taháte za síťový kabel, ale vždy chyťte zástrčku a vytáhněte ji ze zásuvky rovně.

Kvůli vaší bezpečnosti nepoužívejte vysokotlaké vodní čističe nebo parní čističe.

Varnou desku musíte pravidelně čistit a odstraňovat zbytky jídel.

Řádná likvidace vašeho starého spotřebiče

VAROVÁNÍ: Před likvidací vašeho starého spotřebiče se postarejte o to, aby už nebyl funkční, aby nemohl být zdrojem nebezpečí.

Správná likvidace tohoto výrobku (odpadní elektrická a elektronická zařízení)

(Platné v zemích se systémem separovaného sběru)

Bezpečnostní pokyny pro montéra

Před zapojením se ujistěte, že jmenovité napětí spotřebiče, tedy napětí uvedené na výkonnostním štítku, se shoduje s dostupným zdrojem napájení. Výkonnostní štítek je umístěn na spodním krytu varné desky.

Vypněte napájení obvodu před připojením vodičů do obvodu.

Když varnou desku poprvé zapnete, všechny displeje se rozsvítí a aktivuje se dětský bezpečnostní zámek.

VAROVÁNÍ

Venujte pozornost (shodě) alokaci fáze a neutrálu připojení domu a spotřebiče (schémata připojení); v opačném případě se mohou komponenty poškodit.

• 2N~: 2-fázové (L1 a L2) dráty před připojením oddělte.

2x1N~: Před připojením dráty oddělte.

VAROVÁNÍ

Přimontujte dvě svorky

Zasuňte do otvoru

Varné zóny

Indukční varná deska

Instalační svorky

Šroubky

Indukční ohřev

Indikátor zbytkového tepla

Zbytkové teplo můžete využít na rozmrazování nebo na udržení teploty jídla.

Když se rozsvítí indikátor zbytkového tepla, existuje riziko popálení.

Pokud přerušíte připojení k síti, symbol H se vypne a informace o zbytkovém teple nebude k dispozici. Avšak stále se můžete popálit. Tomu se můžete vyhnout tak, že když budete blízko varné desky, budete stále opatrní.

Detekce teploty

Pokud z jakýchkoli důvodů teplota na některé varné zóně překročila bezpečnou úroveň, varná zóna automaticky sníží teplotu na nižší úroveň.

Utrite sklokeramický povrch vlhkou hadříkem a čističem na sklokeramické povrchy.

VAROVÁNÍ

Nepoužívejte leptavé ani abrazivní čisticí prostředky. Povrch by se mohl zničit.

Některé nádoby mohou během používání na indukčních varných zónách vydávat hluk. Tento hluk není závadou spotřebiče a nemá žádný vliv na jeho funkčnost.

Test vhodnosti

Digitální displeje budou ukazovat

Na potvrzení zazní zvukový signál.

1. Na displeji se zobrazí , což znamená, že dětský bezpečnostní zámek je aktivován.

1. Pro vypnutí dětského bezpečnostního zámku se dotkněte senzoru ovladače ZÁMKU a podržte po dobu 3 sekund. Na potvrzení zazní zvukový signál.

ČASOVAČ

Použití časovače jako bezpečnostního vypínače:

Časovač odpočítávání není možné použít, pokud je varná zóna zapnutá.

Po uplynutí nastaveného času se varná zóna automaticky vypne.

Abyste mohli používat časovač odpočítávání, spotřebič musí být zapnutý, ale nesmí být zvolené žádné varné zóny.

1. Dotkněte se senzoru ovladače ČASOVAČE.

Na displeji časovače se objeví

• Levá strana: Č. 1 a Č. 2 je spárovaná varná zóna
• Pravá strana: Č. 3 a Č. 4 je spárovaná varná zóna

Indikátor pro tuto varnou zónu se změní z nastavené teploty na maximální možné nastavení teploty.

• Příklad

Čištění a údržba

VARNÁ DESKA

1. Položte škrabku na sklokeramiku pod určitým úhlem na sklokeramický povrch.
2. Odstraňte nečistoty zoškrabaním hranou.

Sklokeramické škrabky a čističe na sklokeramické povrchy sú dostupné u špecializovaných predajcov.

Problémová špina

Rám varnej dosky (voliteľná možnosť)

VAROVANIE

Opravy na spotrebiči smie vykonávať len kvalifikovaný servisný technik. Nesprávne vykonané opravy môžu viesť k významnému riziku pre používateľa. Ak Váš spotrebič potrebuje opravu, kontaktujte zákaznícke servisné centrum.

• Poistka v elektroinštalácii domu (poistková skrinka) je neporušená. Ak sú poistky vyhodené viackrát, zavolajte autorizovaného elektrikára.
• Spotrebič je riadne zapnutý.
• Indikátory ovládania na ovládacom paneli sa rozsvietili.
• Varná zóna je zapnutá.
• Varné zóny sú nastavené na požadovanú teplotu.

Čo mám robiť, ak sa varné zóny nezapnú?

Skontrolujte tieto možnosti:

Čo mám robiť, ak displej, okrem indikátora zvyškového tepla H, zmizne?

Toto môže byť následkom dvoch prípadov:

Co mám dělat, když po vypnutí varných zón není na displeji zobrazováno dostatečné teplo?

Pokud stále potřebujete pomoc, postupujte podle pokynů níže.

Je to technická porucha?

Pokud ano, kontaktujte zákaznické servisní centrum.

Vždy se na rozhovor vopřed připravte. Usnadníte tím postup diagnostikování problému a usnadníte i rozhodnutí, zda je návštěva zákaznického servisu potřebná.

• Jaký je daný problém?
• Za jakých podmínek se problém vyskytl?

• Popis modelu, S/N kód (15 číslic)
