LEX 2 150-11 - Excentrická bruska FESTOOL - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma LEX 2 150-11 FESTOOL ve formátu PDF.
| Značka | FESTOOL |
| Model | LEX 2 150-11 |
| Typ produktu | Pneumatická orbitální bruska |
| Průměr brusného talíře | 150 mm |
| Hmotnost | 1,3 kg |
| Otáčky | 6000 - 7000 ot./min |
| Zdvih brusky | 11 mm |
| Průtok vzduchu při jmenovité zátěži | 390 l/min |
| Provozní tlak | 6 barů (max. 6,5 baru) |
| Napájení | Stlačený vzduch přes systém IAS 2 |
| Motor | Pneumatický s rotačním pístem s lopatkami |
| Hladina akustického tlaku | 70 dB(A); při práci může překročit 85 dB(A) |
| Vibrace (hodnota zrychlení) | 4,0 m/s² (nejistota 1,5 m/s²) |
| Odsávací systém | Integrovaný, kanály v talíři, připojení IAS 2 |
| Typ talíře | Samolepicí (Stickfix): tvrdý, měkký, extra měkký (extra měkký není pro tento model doporučen) |
| Kompatibilní brusiva | Brusné papíry a netkané textilie Festool Stickfix |
| Regulace otáček | Plynulá regulace knoflíkem mezi 6000 a 7000 ot./min |
| Běžná údržba | Mazání po odstavení, týdenní čištění odsávacích kanálů |
| Výměna lopatek | Doporučeno každých 500 provozních hodin |
| Doporučené bezpečnostní vybavení | Ochranné brýle, protihluková ochrana sluchu, protiprachová maska, rukavice |
| Záruka | 24 měsíců (EU); vady materiálu a výroby |
Často kladené otázky - LEX 2 150-11 FESTOOL
Dotazy uživatelů ohledně LEX 2 150-11 FESTOOL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Excentrická bruska ve formátu PDF zdarma! Najděte svůj návod LEX 2 150-11 - FESTOOL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. LEX 2 150-11 značky FESTOOL.
NÁVOD K OBSLUZE LEX 2 150-11 FESTOOL
Adresa pro vyrobky Festool, jejich príslušenstvi a spotřební material - REACH je nařizení o chemickych latkach, platné od roku 2007 v celé Evropě. Jako nasledný uživotel, tedy jako vyrobce vyrobku jsme si vědomi své informacní povinnosti vúčí zákazníkům. Abychom vás mohlí vždy informovat o nejnovějsím vyvoji a o možněch latkach ze beznamu látek v nasích vyrobcích, vytrořili jsme pro vás nasledujíci webovou stránku.

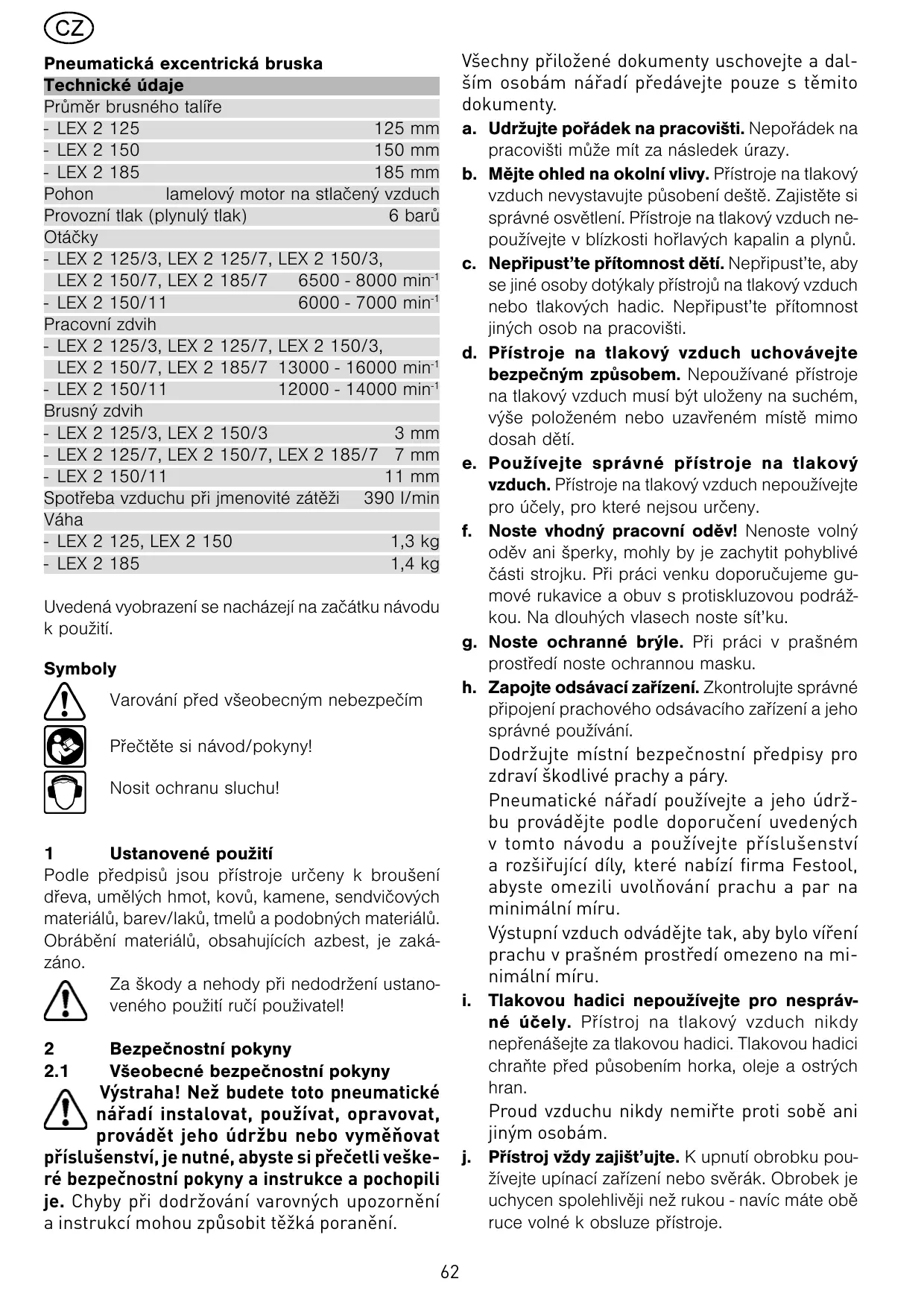

Pneumatická excentrická bruska
| Technické udaje | |
| Prümér brusného talîře | |
| - LEX 2 125 | 125 mm |
| - LEX 2 150 | 150 mm |
| - LEX 2 185 | 185 mm |
| Pohon | lamelový motor na stlačený vzduch |
| Provozní tlak (plynulý tlak) | 6 barů |
| Otáčky | |
| - LEX 2 125/3, LEX 2 125/7, LEX 2 150/3, | |
| - LEX 2 150/7, LEX 2 185/7 | 6500 - 8000 min-1 |
| - LEX 2 150/11 | 6000 - 7000 min-1 |
| Pracovní zdvih | |
| - LEX 2 125/3, LEX 2 125/7, LEX 2 150/3, | |
| - LEX 2 150/7, LEX 2 185/7 | 13000 - 16000 min-1 |
| - LEX 2 150/11 | 12000 - 14000 min-1 |
| Brusné zdvih | |
| - LEX 2 125/3, LEX 2 150/3 | 3 mm |
| - LEX 2 125/7, LEX 2 150/7, LEX 2 185/7 | 7 mm |
| - LEX 2 150/11 | 11 mm |
| Spotřeba vzduchu pri jmenovité zátěži | 390 l/min |
| Váha | |
| - LEX 2 125, LEX 2 150 | 1,3 kg |
| - LEX 2 185 | 1,4 kg |
Uvedená vyobrazení se nacházeji na začátku námodu k použití.
Symboly
Varováni préd všeobecným nebezpečím
Přečěte si námod/pokyny!
Nosit ochranu slachu!
1 Ustanovené použití
Podle predpisù jsou prístroje určeny k broušení d'reva, umělych hmot, kovú, kamene, sendvičovych materialú, barev/lakú, tmelú a podobných materialú. Obráběné materialú, obsahujćích azbest, je zakázANO.
Za škody a nehody pri nedodrženi ustanoveného použití ruči použivatel!
2 BezpečnostníPokyny
2.1 Vseobecné bezpečností poukyny Vystraha! Než budete toto pneumaticke náradí instalovat, používat, opravovat, provadět jeho Údržbu nebo vyměnovat príslušenství, je nutné, abyste si prečetli vešekré bezpečností poukyná instrukce a pochopili je. Chyby pri dodržování varovných upozorněni a instrukcí mohou způsobot těžká poraněné.
Vsechny prilozené dokumenty uschovejte a dalšim osobám náradi prědávejte pouze s temito dokumenty.
a. Udržujte pořádek na pracovišti. Nepořádek na pracovišti můze mít za následek urazy.
b. Mějte ohled na okolní vlivy. Přistroje na tlakový vzduch nevystavujte púsobeni dešť. Zajistěte si správné osvětlení. Přistroje na tlakový vzduch nepoužívejte v blízkosti hořlavych kapalin a plynů.
c. Neprijust'te pritomnost deti. Neprijust'te, aby se jiné osoby dotykaly pristroju na tlakovy vzduch nebo tlakovych hadic. Neprijust'te pritomnost jin'ych osob na pracovišti.
d. Přístroje na tlakový vzduch uchovávejte bezpečnám zpúsobem. Nepouživané prístroje na tlakový vzduch musí být uloženy na suchém, vyše položeném nebo uzavřeném miste mimo dosah děti.
e. Používejte správné prístroje na tlakový vzduch. Prístroje na tlakový vzduch nepoužívejte pro učely, pro které nejsou určeny.
f. Noste vchodný pracovní oděv! Nenoste volné oděv ani šperky, mohly by je zachytit pohyblíve Časti strojku. Při práci venku doporučujeme gu-mové rukavice a obuv s protiskluzovou podráž-kou. Na dlouhých vlasech noste sít'ku.
g. Noste ochranné bryle. Pri práci v prašném prostředí nods ochrannou masku.
h. Zapojte odsavací zařizení. Zkontrolujte správné prípojení prachového odsavacího zařizení a jeho správné použivání.
Dodržujte místné bezpečnostné prědpísy pro zdraví škodlivé prachy a páry.
Pneumaticke nárádi používejte a jeho údržbu provádejte podle doporučeni uvedenych v tomto navodu a používejte príslušenstvá rozširujíci díly, které nabízí firma Festool, abyste omezili uvolnoványí prachu a par na minimálné min.
Vystupné vzduch odvádejte tak, aby bylo virení prachu v prašné prostředí omezeno na minírní minú.
i. Tlakovou hadici nepoužívejte pro nesprávné účely. Přístroj na tlakový vzduch nikdy nepřenášejte za tlakovou hadici. Tlakovou hadici chraťe prěd púsobéním horka, oleje a ostrych hran.
Proud vzduchu nikdy nemiřte proti sobě ani jiným osobám.
j. Prístroj vždy zajišťujte. K upnutí obrobku používejte upínací zařízení nebo svěrák. Obrobek je uchycen spolehlivěji než rukou - navić máte obě ruce volné k obsluze prístroje.
k. Vyhněte se neobvýklému drženi těla. Zajistěte si stabilné polohu a vždy udržujte rovnáhu.
I. Pečujte pečlivě o nárádi. Nářadiůte bezpečnéji pracovat. Dodržujte pokyny k udržbi a vyměné nastroje. Pravidelné kontrolujte tlakovou hadici -PRI jejím poškození ji nechte vyměnit odborníkem. Rukojeti udržujte v Čistote a beze stop oleje a tuku.
m. Tlakovou hadici opojte od zdroje tlakového vzduchu. Pri nepoužívání prístroje na tlakový vzduch, préd jeho údržbou a pri vyměne nástroje, jako např. pilového listu, vrtáku nebo frézy.
n. Nenechávejte nasazené nastrojové klice. Před zapnutím si oveřte, zda jsou odstraněny klice a serizovác náradí.
o. Zabrańte mimovolnému rozběhu. Prístroje na tlakový vzduch prípojené ke zdroji stlačeného vzduchu nikdy neprenášejte s prstem na vypínači. Préd prípojením hadice k tlakovému vzduchu zkontrolujte, zda je vypínač prístroje vypnut.
p. Bud'te soustredeny. Dbejte na to, co delate. Pristupujte k przyci s Rozvahou. Pristroj na tlakovy vzduch nepouzivejte,Pokud se nemužete na przyci soustredit.
Obsluha a personal provadějíci udržbu musí být fyzicky schopni ovládat velikost, hmotnost a vykon náradi.
q. Zkontrolujte, zda prístroj na tlakový vzduch není poškozen. Před dalísm používáním prístroje na tlakový vzduch musí bět pečlivě a ve smyslu prědpíů zkontrolována správná funkce ochrannych prvků, pripadné také mírně poškozenych dílů. Zkontrolujte správnou funkci pohyblivych dílů, zda neviznou a nejsou poškozeny. Veskéré díly musí bět správně usazeny a musí bět splnény všechny podmínky nutné k zajistěné bezzávalného provozu prístroje na tlakový vzduch. Poškozené bezpečnostní zařizení a díly je třeba nechat odborně opravit nebo vyměnit v kompetentní spravné,Pokud není v námodu k používání uvedeno jinak. Poškozené vypínače je třeba nechat vyměnit v servisní dílné. Nikdy nepoužívejte takové prístroje na tlakový vzduch, které nelze vypínačem vypínat a zapínat.
r. Pozor! Používejte pouze príslušenství nebo prídavné prístroje uvedenié v námodu k obsluze, popř. ty, které jsou doporučeny vyrobcem (v katalogu). Pri používání jiních prídavných nastrojú a dalšího príslušenství můžete být vystaveni nebezpečí urazu.
s. Prístroje na tlakový vzduch nechte opravovat odborníkem. Tento prístroj na tlakový vzduch
odpovída príslušnám bezpečnostím predepisüm. Opravy smí provadět pouze odborník, jinak je obssluha vystavena nebezpečí urazu.
t. Toto pneumaticke náradí smí instalovat, na-stavovat a používat pouze kvalifikované a vyškolné osoby. Bez kvalifikace a školení hrožívytoké nebezpečí urazu.
u. Na toto pneumatickém nárádi se nésmí provádet Žádné změny. Změny mohou snizit učinnost bezpečnostnich opatřeni a zvýšit rízika pro obsluhu.
v. Držte náradí správně. Bud'te pripraveni odo-lat běznám nebo nečekaným pohybům -.mlte k dispozici obě ruce.
2.2 Bezpečnostní poukyny specifikné pro dané nářadi
- Vznikaji-li pri broušeniexplozivni anebosamovznětitelné prachy, je třeba bezpodminéčnédbátPokynu ke zpracování látek vyrobce.
- Pokud by pri broušeni vznikal prach ohrožujćić zdraví, musí BYT prístroi pripojen ke vhodnému odśavacímu zařizení a současně musí BYT dodržovány všechny platné bezpečnostní predpísey vztahujćí se na dotýčné opracovávaný material.
- Pracoví tlak nésmí présáhnout 6,5 barú.
- Používejte vchodné osobní ochranné pomůcky: ochranu sluchu, ochranné brýle a prachovou masku pričinnostech, kdy dochází ke vzniku prachu a pracovní rukavice pri opracovávání hrubích materialú anebo pri vyměné nastroje.
- Přístroi smí byt provozován pouze s brusnám papirem.
Brusná tělesa nebo Žezací brusné kotouče nejsou prípustné.
- Pracujte vždy pouze se správně pripraveným tlakovým vzduchem.
Tato podmínga je zaručena pri použití kompresorové jegnotky VE Festool. - Používejte pouze originálni príslušenství Festool.
- Přípustné otáčky príslušenství musí být minimálne tak vytoké, jako maximálné otáčky uvedné na stroji. Díly príslušenství s vysshimi než prípustnémi otáčkami mohou prasknout.
- V neznámém prostředí postupujte opatrné. Mohou zde hrozit skrytá rizika v podobě elektrických nebo jiních vedení. Zajistěte, aby zde nebyly Žadné elektrické kabely, plynové trubky atd., které by v pripadě poškození způsobeného použitím nářadi mohy věst k ohrožné.
2.3 Zbývající rizika
I prś dorżení všech príslušných prědpisu mohou vzniknout prī provozu pily nebezpećí, např.:
- odletnutím Častí obrábeného kusu,
- odletnutím Časti poškozeného náradí,
- vznikajíím hukem,
- vznikajíím dřevním prachem.
2.4 Informace o hluku a vibraci
Hodnoty zjištěné dle EN ISO 15 744/EN ISO 8662 jsou typéká a obnášejí:
| Hladina tlaku zvuku | 70 dB(A) |
| Hodnocené zrychlení | |
| LEX 2 125/7, LEX 2 185/7 | < 2,5 m/s2 |
| LEX 2 125/3, LEX 2 150/3 | = 3,0 m/s2 |
| LEX 2 150/11 | = 4,0 m/s2 |
| LEX 2 150/7 | = 4,5 m/s2 |
| Nepřesnost | K = 1,5 m/s2 |
Při pracovani můze hladina hluku prekročit 85 dB(A).
Je nutné nosit ochranu sluchu!
Uvedené hodnoty vibraci a hlučnosti byly změřeny podle zkušebnich podminek uvedenych v EN ISO 15744/EN ISO 8662 a slouží pro porovnámí náradí. Jsou vchodné také pro prědběžné posouzení zatíženi vibracemi a hlukem pri použití náradí.
Uvedené hodnoty vibraci a hlučnosti se vztahují k hlavnímu použití pneumatickeho nářadi. Pri jiném použití pneumatickeho nářadi, s jinými nastroji nebo pri nedostatečné udřbe se zatízení vibracemi a hlukem můze během celé pracovnídoby vyrazné zvyšit.
Pro prěsné posouzení během prědem stanovené pracovnídoby je nutné zohlednít také dobu chodu náradí na volnoběh a vypnutí náradí v rámci tétó doby. Tim se může zatízení během celé pracovnídoby vyrazné snížit.
3 Pripojení tlakového vzduchu a uvedeni do provozu
Dbejte na to, aby pri pripojen tlakového vzduchu byl pristroj vypnut.
3.1 Dodávka tlakového vzduchu
Aby byla zajište na dokonalá funkce prístrojure na tlakový vzduch Festool, musí se stale používat kompresor VE Festool.
Kompresor obsahuje filtr, regulátor, vytok kondenzátu a olejovaci Jednotku, takze tlakový vzduch ječistý, bez kondenzátu a s obsahem oleje.
Olejovaci Jednotka se nastaví tak, aby každych 7-10 minut byla do tlakového vzduchu pridána 1 kapka oleje.
Na škody zpúsobé nesprávnou dodávkou tlakového vzduchu se nevztahuje záruka.
Při použití až dvou pristrojů na tlakový vzduch Festo! tool doporučujeme, aby byl kompresor vybaven
koncovkou 3/8".
Pro dodávku tlakového vzduchu je nutné zvolit kompresor dodávajíci alespoř 500 l/min. pri provozním tlaku 6 barů.
Tlakové vedení musí mít dostatečný průž (minimálně 9 mm).
3.2 Připojení hadice IAS 2
Excentrická bruska je prístroi na tlakový vzduch, který se prípojuje k systému Festool IAS 2. Tento hadicový systém spouje v jederne hadici tři funkce:
- rozvod tlakového vzduchu (1.1),
- zpětné vedení opadniho vzduchu (1.2),
- odsávání prachu (1.3).
Pripojení a uvolněné – viz obr. 3.
3.3 Uvedeni do provozu
Přu volněni páky se prístroj opět vypne.
Otáčky lze plynule nastavovat kolečkem (2.2) v rozsahu od 6500 do 8000 min-1resp.od 6000 do 7000 min-1 (LEX 2 150/11). Tim můžete vchodné prízpůsobit rychlost šežu použitému materílu.
4.2 Odsávání
Brusny prach je odsavan odsavacimi kanaly v brusném taliri przymo na miste brouse-ni.
Aby bylo zaručeno dokonalé odsávání prachu, doporučujeme používat odsávaci prístroje Festool s vypínací automatikou pro prístroje používajíci tlakový vzduch.
Aby se zabránilo poškození pneumatickeho motoru, nesmí dojít v klidovém stavu pneumatickeho nářadi ke spustěné odsávání.
4.3 Brusny talir
Brusné taliré mají podle svého prüméru rozdǐnlou hmotnost.
Použití nesprávné velikosti brusného talíře vede k nepřípustné vysokým vibracím prístroje.
Používejte pouze brusné talíře, u nichž není poškozen upínaci povrch. Brusné talíře se podle použití dodávaji ve třech stupních tvrdosti:
- tvrdé: vysoká hranová pevnost, pro hrubé ubirání
na plochách a broušeni prěs hranu;
- měkké: univerzální pro hrubé i jemné broušeni, s elastickou strukturou pro rovné i vypuklé plochy;
- velmi měkké: vysoká elasticita, pro citlivé, jemné broušení na tvarovych dilech, zakřiveních a zaobleních.
Nepoužívejte super měkký talíř s Lex 2 150/11!
Nepoužívejte na hranách!
Nasazení -viz obr. 4. Dbejte na souhlasnou polohu tvarové dosedací plochy brusného talîre (4.1) a prístroje (4.2)!
4.4 Brusny prostredek
Na brusné talîre Stickfix Ize upevnovat samoulpívajíci brusné prostředky, jako jsou brusné papíry Stickfix a brusné pavučinky.
Brusné prostředky se jegnoduše pritlaci na brusný talír a po použití se opět sejmou.
Brusné prostředky musí byt upevněnyoustředné a jejich děrování musí souhlasit s otvory brusného talíre.
5 Udrzba a pece
Veškeré udžbářské a opravářské práce, ke kterym musí byt otevřený kryt motoru, smí byt provaděné pouze autorizovanou servisné dǐnlou.
5.1 Lamely
Asi po 500 provoznich hodinách doporučujeme nechat vyměnit lamely motoru.
5.2 Brzda talirke
Manžeta (5.1) se otírá o brusné talíř, a tím brání jeho nekontrolovanému roztočeni.
Tím se manžeta Časem opotřebuje - pri sniženém brždicím učinku musí být vyměněna za novou. K tomu je nutné sejmout brusné talíř. Potom lze manžetu uvolnit ze zajistěné (5.2) a nahradit novou.
5.3 Mazání
Po delsí nečinnosti, napr. po víkendu, je preduvedením do provozu nutné nakapat do koncovky tlakového vzduchu prístroje (5.3) 1 až 2 kapky mazacího oleje.
5.4 Vyměna tlumiče hluku
Aby byl zachován vykon prístroje na tlakový vzduch, musí BYt pravidelně měnen tlumic hluku u przypojky IAS 2 za nový.
5.5 Čistění odsávacích kanálku
Doporucjeme jegnou tydne (zejmena pri brouseni tmelu z umelé pryskyrice) cistit odsavaci kanalyk pristroje (5.4) malym lahlovym kartackem nebo latkovym hadrikem.
6 Príslušenství, nástroje
Používejte pouze originální príslušenství Festool a spotřební material Festool určné pro toto náradí, protože tyto systémové componenty jsou navzajem optimálne sladěné. Při použití príslušenství a spotřebního materiálu od jiních vyrobců je pravděpodobné kvalitativné zhorěné pracovních vysledků a omezení záruky. V závislosti na použítí se mužě zvýšit opotřebení nářadi nebo vase osobnínì zatíženi. Chraťte tedy sami sebe, své nářadiá záruku vyhradním používaním originálniho príslušenství Festool a spotřebního materiálu Festool!
7 Likvidace
Nevyhazujte zařizení do domovniho odpadu!
Nechte ekologicky zlikvidovat zařizení, príslušenstvá obaly! Dodržujte platné národní predpisy.
8 Záruka
Pro naše prístroje poskytujeme záruku na materiálni nebo vyrobní vady podle zákonnych ustanoveni dané země, minimálné však 12 měsíců. Ve statech Evropské unie je záručné doba 24 měsíců (prokázání fakturou nebo dodacím listem). Škody vyplývajíci z prirozeného opotřebení, pretěžovány, nasprávného zacházení, resp. skody zaviněné uživatelem nebo zpúsobene použitím v Rozporu s námodem k obsluze, nebo škody, které byly pri nákupu známmy, jsou ze záruky vyloučeny. Rovnéjsou vyloučény škody, které byly zpúsobeny použitím neoriginalního príslusenstvi a spotřebrného materiálu (napr. brusné talíře). Reklamace mohou byt uznány pouze tehdy,Pokud bude strojek v nerozebrém stavu zaślán zpět dodaviteli nebo autorizovanému servisnímu středisku Festool. Dobre si uschovejte námov d k obsslupe, bezpečnostní elekyny,seznam nahradních dílú a doklad o koupi. Jinak platí vždy dané aktuální záručné podmínky vyrobce.
Poznámka
Díky neustálému vyzkumu a vyvoji jsou změny zde uvádenych technickích udajú vyhrazeny.
