| Typ produktu | Nástěnný držák na televizor |
| Značka | Sony |
| Kompatibilní model | K-65XR80M2 |
| Reference držáku | SU-WL900 |
| Kompatibilní velikost obrazovky | 65 palců (163,9 cm) a 55 palců (138,8 cm) |
| Podporované materiály stěn | Dřevo, sádrokarton se sloupky, plný beton, betonový blok |
| Rozměry televizoru (65 palců) | 1443 × 830 × 324 mm (šířka × výška × hloubka) |
| Rozměry televizoru (55 palců) | 1224 × 707 × 324 mm (šířka × výška × hloubka) |
| Hmotnost nástěnného držáku WM1 | 5,1 kg |
| Hmotnost nástěnného držáku WM5 | 0,5 kg |
| Napájení | Bez elektrického napájení (mechanické příslušenství) |
| Hlavní funkce | Nástěnná montáž, výsuvné rameno, otáčení, vyrovnání |
| Instalace | Doporučena autorizovaným profesionálním instalatérem |
| Požadovaná pevnost stěny | Nejméně 4násobek hmotnosti televizoru |
| Upevnění na stěnu | 4 šrouby o průměru 8 mm (nejsou součástí dodávky) vhodné pro materiál stěny |
| Požadované nářadí | Vrtačka, vrták 5,5 mm nebo 10 mm, vodováha, momentový klíč 1,5 N·m |
| Obsah balení | WM1, WM2, WM3 (×4), WM5, WM6, WM7 (×2), M3 (×2), M4 (×5), M6 (×4), WT1 (×6) |
| Bezpečnost | Po montáži neodstraňujte šrouby, neinstalujte nad nebo pod klimatizaci |
| Údržba a čištění | Otřete měkkým suchým hadříkem; nepoužívejte rozpouštědla ani nadměrnou sílu |
| Obecné informace | Vícejazyčný návod o 558 stranách, kompatibilní s mnoha zeměmi |
Často kladené otázky - K-65XR80M2 SONY
Dotazy uživatelů ohledně K-65XR80M2 SONY
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš ve formátu PDF zdarma! Najděte svůj návod K-65XR80M2 - SONY a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. K-65XR80M2 značky SONY.
NÁVOD K OBSLUZE K-65XR80M2 SONY
Wall-Mount Bracket
| 取付方法 | JP |
| Installation Information | EN |
| Informations d’installation | FR |
| Información de instalación | ES |
| Installationsinformationen | DE |
| Installatie-informatie | NL |
| Informazioni sull’installazione | IT |
| Installationsinformation | SE |
| Informacje dotyczące instalacji | PL |
| Informações de instalação | PT |
| Oplysninger om montering | DK |
| Asennustiedot | FI |
| Installasjonsveiledning | NO |
| Πληροφορίες εγκατάστασης | GR |
| Szerelési információk | HU |
| Instalační informace | CZ |
| Informácie týkajúce sa montáže | SK |
| Informații de instalare | RO |
| Информация за монтаж | BG |
| Информация по установке | RU |
| Інформація про встановлення | UA |
| Paigaldusteave | EE |
| Uzstādīšanas informācija | LV |
| Montavimo informacija | LT |
| Navodila za uporabo | SI |
| Informacije za instalaciju | HR |
| Орнату акпараты | KZ |
| Informacije za montažu | SR |
| 安装信息 | CS |
| 安裝資訊 | CT |
| Thông tin Lắp đặt | VN |
| ข้อมูลการติดตั้ง | TH |
| Informasi Pemasangan | ID |
| הכלההכלהה | HE |
| معلومات التركيب | AR |
| اطلاعات نصب | PR |
B-F73-100-11(1)
壁掛けユニット(SU-WL900)取付方法
対応する壁掛け穴パターン:
エジプト以外:
163.9 cm (65 インチ) / 138.8 cm (55 インチ)
エジプトのみ:
65 インチ (163.9 cm) / 55 インチ (138.8 cm)
本書に記載の「テレビ」という製品名は、お使いのモデルによって異なる場合があります。実際の製品名は取扱説明書またはリファレンスガイドを参照してください。
お客様へ
製品保護と安全上の理由から、テレビの設置は販売店または指定業者に依頼することを強くおすすめします。ご自身で設置しないようにしてください。
販売店様・工事店様
本製品の取り付け、定期保守、点検の際は、安全性に十分注意してください。
本製品の取り付けには、特にテレビの重量に耐えられる壁の強度の判断など、十分な専門知識が必要です。本製品の壁面への取り付けはソニーの販売店や指定業者に依頼し、安全性に充分注意して取り付けを行ってください。取り付け不備や、お取り扱い不備による事故、損傷については、当社では責任を負いません。
確実に取り付けを行うために、壁掛けユニットに付属の取扱説明書、テレビの取扱説明書、そして本書の事項を守ってください。
お買い上げいただきありがとうございます。
お客様へ
本製品の取り付けには、確実な作業が必要になります。必ず、販売店や工事店に依頼して、安全性に充分考慮して確実な取り付けを行ってください。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたが示されています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。
販売店様・特約店様へ
壁掛けユニットの取り付けには特別な技術が必要ですので、設置の際には取扱説明書をよくご覧のうえ、設置を行ってください。取り付け不備や、お取り扱い不備による事故、損傷については、当社では責任を負いません。なお、この取扱説明書は、取り付け作業後にお客様に渡してください。
警告
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、まちがった使いかたをすると、火災・感電・転倒・落下などにより人身事故になることがあり危険です。事故を防ぐために安全のための注意事項を必ずお守りください。
警告表示の意味
取扱説明書では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。
この表示の注意事項を守らないと、火災・感電・転倒・落下などにより死亡や大けがなどの人身事故につながることがあります。
この表示の注意事項を守らないと、けがをしたり周辺の家財に損害を与えたりすることがあります。
注意を促す記号
火災
感電
行為を禁止する記号
禁止
対応モデル
対応モデルについては予告なく変更になる場合があります。
本製品が使用できるかどうかはテレビ本体付属の取扱説明書、またはテレビ本体付属の別冊をあわせてご覧ください。
お客様へ
警告
火災
感電
下記の注意事項を守らないと火災・感電・落下などにより死亡や大けがの原因となります。
取り付け工事は専門業者に依頼する
また取り付けのときは幼児を遠ざける
正しく取り付けないと、以下のようなことがおこります。取り付けは専門業者にご依頼ください。
- テレビが落ちると、打撲や骨折など大けがの原因となります。
- 強度の弱い壁や、平面ではなかったり垂直ではない壁に取り付けた場合、壁掛けユニットの落下によるけがや破損の原因となります。壁は、少なくともテレビの質量の4倍に耐えられる強度が必要です。(テレビの質量は、テレビに付属の取扱説明書をご覧ください。)
- 壁への取り付けがもろい場合、壁掛けユニットの落下によるけがや破損の原因となります。
禁止
テレビの移動や取り外しは、専門の業者に依頼する
認可を受けた業者以外の人がテレビの移動や取り外しを行うと、落下してけがや物的損害の原因となることがあります。テレビの持ち運びは、必ず2人(189.3 cm (75インチ)以上の場合は3人)以上で行ってください(エジプト以外)。
テレビの持ち運びは、必ず2人(75インチ(189.3cm)以上の場合は3人)以上で行ってください(エジプトのみ)。
テレビを取り付けたあとは ネジなどを外さない
テレビが落ちて、けがや破損の原因となります。
取り付け部品の変更は行わない
壁掛けユニットの落下によるけがや破損の原因となることがあります。
禁止
対応モデル以外のものを掛けない
この壁掛けユニットは対応モデル専用です。対応モデル以外の物を掛けると、落下によるけがや破損の原因となることがあります。
テレビ以外の荷重を掛けない
落下によるけがや破損の原因となることがあります。
禁止
テレビに寄りかかった ぶら下がったりしない
テレビが外れ、下敷きになり大けがの原因となることがあります。
禁止
テレビをむやみに上下左右に揺らさない
落下によるけがや破損の原因となります。
禁止
小さなアクセサリーは、お子さまが誤って飲み込まないように、必ずお子さまの手が届かない場所に保管してください。
注意
下記の注意事項を守らないとけがをしたり周辺の家財に損害を与えたりすることがあります。
- 指をはさまないよう充分注意してください(ブラケット／スイーベル操作時)。
- スイーベル操作をするときは周囲の人に壁掛けのテレビをぶつけないよう、ゆっくりと操作してください。
- ブラケットを使用しない場合には、お子様の手が届かない場所に保管してください。
掃除やお手入れのときは、 力をかけない
掃除やお手入れのときに、テレビの上面に手を置いたり、力をかけたりしないでください。テレビの落下によるけがや破損の原因となります。
医療機器に近づけない
本製品(付属品を含む)は磁石を使用しているため、ベースメーカー、水頭症治療用圧可変式シャントなどの医療機器に影響を与える恐れがあります。本製品をこれらの医療機器をご使用の方に近づけないでください。これらの医療機器を使用されている場合、本製品のご使用前に担当医師にご相談ください。
子どもや監督を必要とする 方などの手の届くところに 置かない
本製品(付属品を含む)は磁石を使用しています。磁石を飲み込むと、窒息の危険性や腸などを傷つけ深刻な症状を引き起こす恐れがあります。磁石を飲み込んだ場合は直ちに医師にご相談ください。
使用上のご注意
- 壁掛けユニットにテレビを長期間取り付けてご使用されたときは、壁の材質によっては、テレビの放熱により、背面や上面にあたる壁面が変色したり、壁紙がはがれたりすることがあります。
- 壁掛けユニットをいったん取り付けると、外した場合に、壁にネジ穴の跡や壁掛けユニットの取り付け跡が残ります。
- 機械的振動の多い場所では使用しないでください。
壁掛けユニットを取り 付ける
販売店様・特約店様用
警告
以下の説明は、サービス専用です。安全上のご注意をよくお読みのうえ、設置および保守・点検などを安全に行ってください。
テレビがはみ出すような取り付けはしない
壁掛けユニットを、柱などのテレビがはみ出してしまうような場所には取り付けないでください。身体や物などがぶつかってけがや破損の原因となります。
禁止
エアコンの上や下にはテレビを取り付けない
送風などで直接、風が当たり続けたり、水もれによってぬれたりすると、火災や感電、故障の原因となることがあります。
取り付け手順に従って、 しっかり取り付ける
ネジがゆるんでいたり抜けていたりすると、壁掛けユニットが落下して、けがや破損の原因となります。壁の材質に合ったネジ(径8 mm相当4本以上)で、しっかりと固定してください。
取り付け金具は、取扱説明書の使用方法を守ってご使用ください。また、取扱説明書にない代替品を使用すると、落下によるけがや破損の原因となることがあります。
組み立て手順に従って、正しく組み立てる
ネジがゆるんでいたり、抜けていたりすると、落下によるけがや破損の原因となることがあります。
ネジは指定された位置に しっかりと締め付ける
テレビが落下して、けがの原因となることがあります。
取り付け作業中にテレビに 衝撃を与えない
テレビが落下したり、壊れたりして、けがの原因となることがあります。
垂直で平らな壁面にテレビを取り付ける
垂直ではなかったり、平らではない壁面に取り付けると、テレビが落下して、けがの原因となります。
取り付け作業が適切に完了したら、ケーブル類を固定する
ケーブル類を足に引っかけたりすると、けがをしたり、テレビを破損したりすることがあります。
電源コードおよび接続ケーブルをはさまないようにする
電源コードおよび接続ケーブルを壁面にはさんだり、無理に曲げたり、ねじったりすると、芯線が露出したり、ショート、断線して、火災や感電の原因となります。
禁止
壁掛けユニットを壁面に固定するネジは付属しません
壁の材質や構造に適したネジをご使用ください。
テレビを床に垂直に取り付けて固定する
テレビを傾けた状態で取り付けると、テレビが落下して、けがや破損の原因となります。
作業を始める前に
- 本書に掲載されているテレビのイラストは、設置方法をわかりやすく説明するための例で、実際のテレビとは異なる場合があります。
テレビを取り付ける壁の種類は？
はじめに、テレビを取り付ける壁の種類を確かめてください。

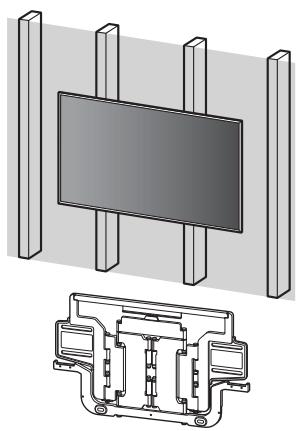

木柱壁、または間柱のある石膏ボードの場合
使用上のご注意
- 壁面を覆う石膏ボードや壁面パネルなどの最大厚:16 mm。
- 柱の内寸は、通常寸法が51 mm×102 mm以上、呼び寸法が38 mm×89 mm以上であることを確認してください。
- 柱と柱の間隔は、406 mm以上必要です。

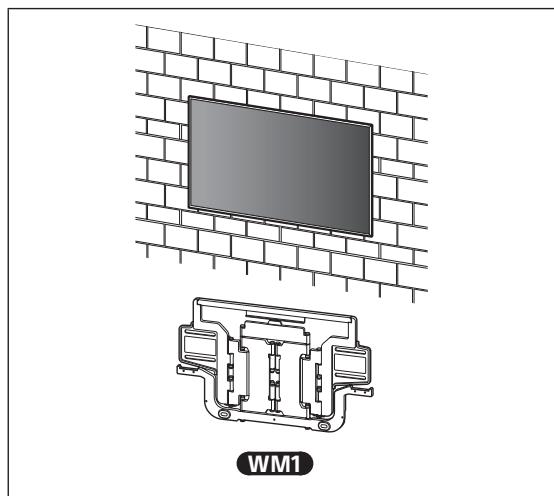

コンクリート、またはコンクリートブロック壁の場合
使用上のご注意
- 壁掛けブラケットは、直接コンクリート面に取り付けてください。
- 壁掛けブラケットを取り付ける壁の厚さは、203 mm以上必要です。
- コンクリートブロック壁の場合、各コンクリートブロックは203 mm×203 mm×406 mm以上の大きさが必要です。
部品を確認する
SU-WL900付属品
- すべての部品がそろっているかを確認してください。
- ご使用の機種によっては使用しない部品があります。
WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
M3 (×2) | M4 (×5) | M6 (×4) |
WT1 (×6) | ||
取り付けの準備をする
- 取り付ける前に、テレビの取扱説明書、リファレンスガイド、組み立て/設置ガイドを用意してください。
- テレビの取り付け位置を確認してください。
- 取り付ける壁の材質に合った径8 mm相当のネジ4本以上と、ネジに合ったワッシャーを用意してください(付属品ではありません)。
- 次の工具を用意してください。
*1 |    5.5 mm 10 mm | ||
*2 |  |  1.5 N·m{15 kgf·cm} | *3 1.5 N·m{15 kgf·cm} |
 | *2 | *4 8 mm×60 mm | *4 |
*1 木柱壁、または間柱のある石膏ボードに使用します
*2 コンクリート、またはコンクリートブロック壁に使用します
*3 モデルにより異なります
*4 ネジやワッシャーを選ぶ際は以下にご注意ください
A 木柱壁または間柱のある石膏ボードに壁掛けユニットを取り付ける
WM1
壁掛けブラケットを壁に取り付ける
1 取り付け位置を決める。
壁には充分なスペースがあることをご確認ください。取り付ける壁にはテレビの質量の4倍に耐えられる強度が必要です。
- 壁掛けユニットの壁への取り付け寸法は、本書末尾の「主な仕様」を参照してください。
- テレビの重量については、テレビの取扱説明書またはリファレンスガイドを参照してください。
ご注意
- テレビを壁に取り付けると、テレビの上側が若干手前に傾きます。
- テレビを視聴する環境で、取り付け位置を確認することをおすすめします。
2

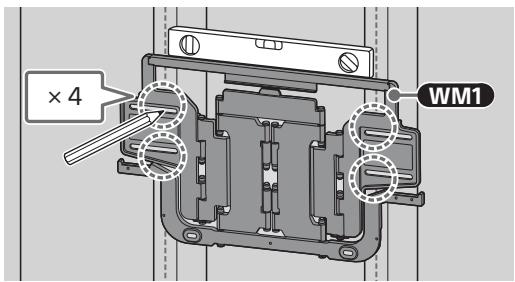

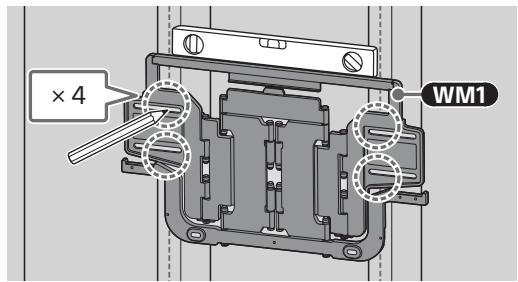

3 WM1 を壁にあて、柱に合わせて穴あけ位置の印(4箇所)を付ける。
ご注意
- 水平器を使用し、WM1 が水平になっているか確認してください。
4 上部の印に下穴をあける。
取り付ける壁にはテレビの質量の4倍以上に耐えられる強度があることを確認してください。
ご注意
- 下穴は、5.5 mm径のドリルで、75 mmの深さまであけてください。
5 木ネジ(別売)とワッシャー(別売)を使って、WM1を壁に取り付ける。
ご注意
- 水平器を使用し、WM1 が水平になっているか確認してください。
使用上のご注意
- 木ネジ(8 mm×60 mm)は締めすぎないように注意してください。正しく締め付けないと、木ネジの強度が弱まることがあります。
6 印を付けたうちの下部2箇所に下穴をあける。(下穴のあけかたについては、手順4をご確認ください。)
7 適切なネジとワッシャーを穴に取り付ける。
ご注意
- 水平器を使用し、WM1 が水平になっているか確認してください。
8 ブラケットのアームを止まるまで手前に引く。

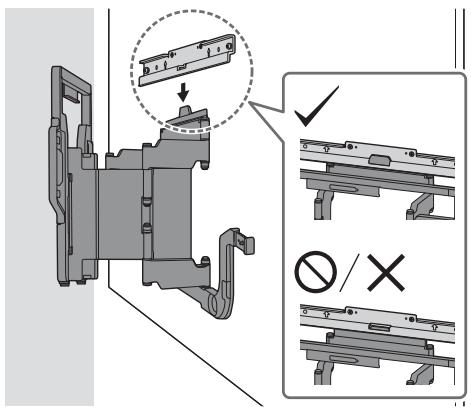

テレビの取り付け準備をする
モデルにより操作方法が異なる場合があります。552ページの「テレビの取り付け準備」を参照してください。
テレビを壁に取り付ける
1
2

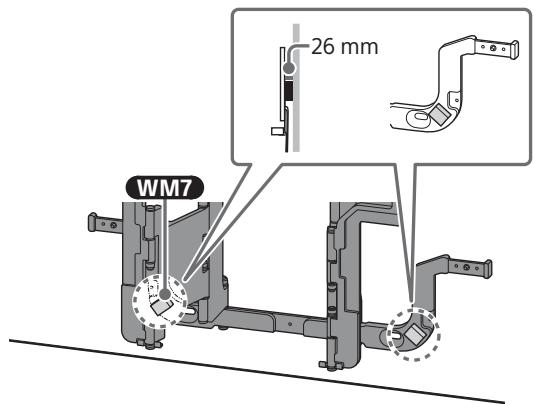

3 WM7 を取り付ける。(26 mmのみ)

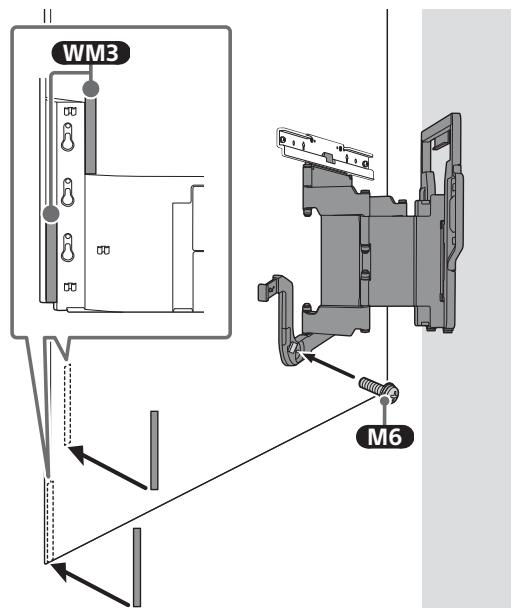

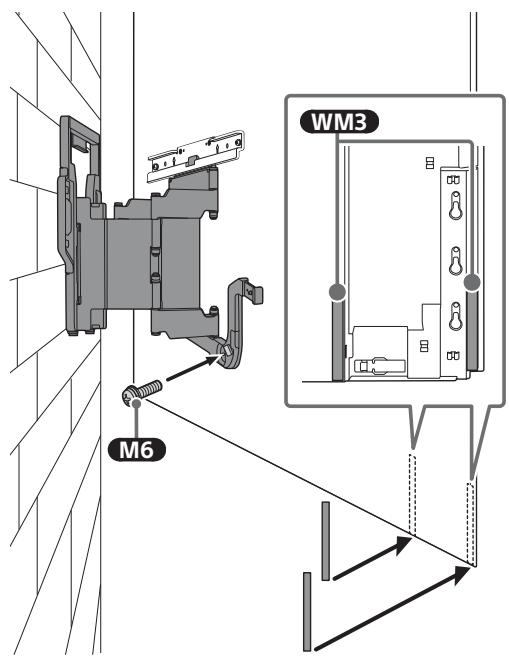

4 ネジで壁掛けユニットの左右を固定し、WM3 を取り付ける。
ご注意

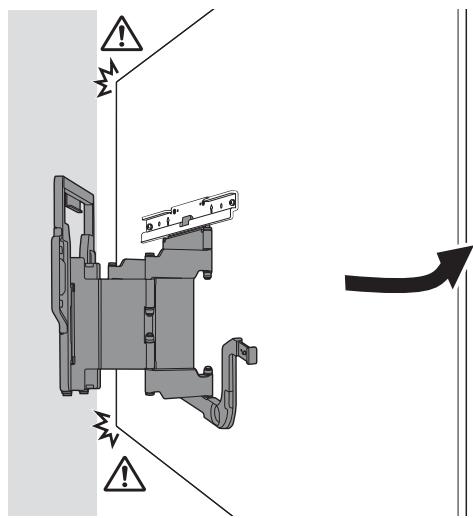

- WM3 は、回転すると壁に当たる部分に取り付けてください。
- ラベル、通気孔、スピーカーの上に WM3 を取り付けないでください。
5

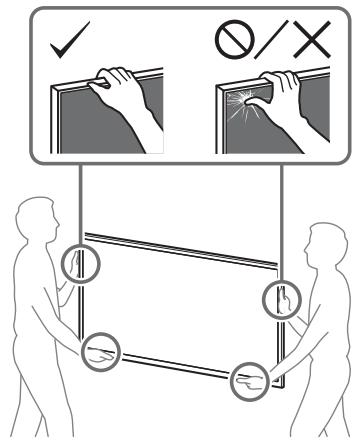

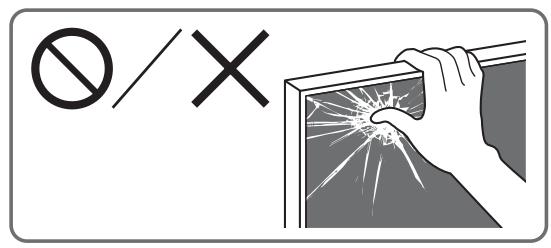

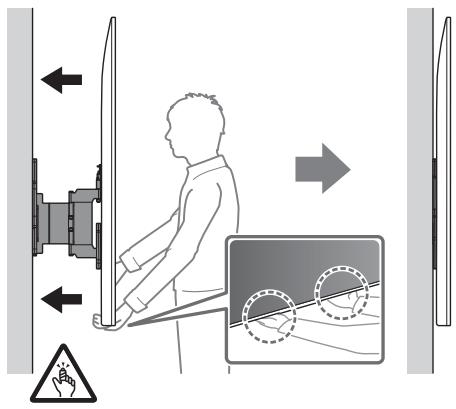

6 テレビを動かす際は、テレビの下部をしっかりと持つ。
ご注意
- 接続するケーブルの種類や数によっては、テレビが壁から少し離れる場合がありますが、故障ではありません。
7
警告

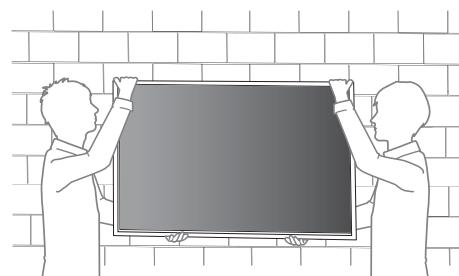

- テレビの持ち運びは、必ず2人(189.3 cm(75インチ)以上の場合は3人)以上で行ってください(エジプト以外)。 テレビの持ち運びは、必ず2人(75インチ(189.3 cm)以上の場合は3人)以上で行ってください(エジプトのみ)。
取り付け完了を確認する
以下の項目を確認してください。

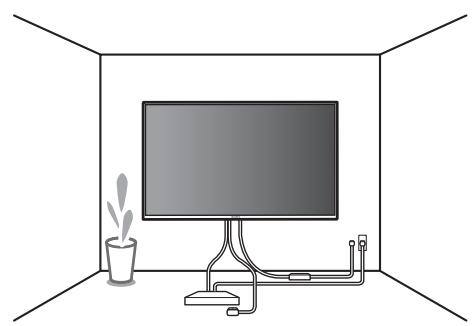

- ケーブル類がねじれたり、はさまったりしていないこと。
警告
- 電源コードなどの不適切な処理は、ショートによる感電や火災を引き起こす恐れがあります。安全のために確認作業を確実に行ってください。
その他
テレビを取り外すときは、取り付けと逆の手順を行ってください。
警告
- テレビの持ち運びは、必ず2人(189.3 cm (75インチ)以上の場合は3人)以上で行ってください(エジプト以外)。 テレビの持ち運びは、必ず2人(75インチ(189.3 cm)以上の場合は3人)以上で行ってください(エジプトのみ)。
B コンクリートまたはコンクリートブロック壁に壁掛けユニットを取り付ける
WM1
壁掛けブラケットを壁に取り付ける
1 取り付け位置を決める。
壁には充分なスペースがあることをご確認ください。取り付ける壁にはテレビの質量の4倍に耐えられる強度が必要です。
- 壁掛けユニットの壁への取り付け寸法は、本書末尾の「主な仕様」を参照してください。
- テレビの重量については、テレビの取扱説明書またはリファレンスガイドを参照してください。
ご注意

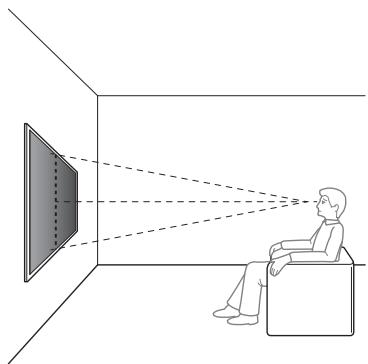

- テレビを壁に取り付けると、テレビの上側が若干手前に傾きます。
- テレビを視聴する環境で、取り付け位置を確認することをおすすめします。
2 WM1 を壁に合わせて印を4箇所付ける。
ご注意
- 水平器を使用し、WM1 が水平になっているか確認してください。

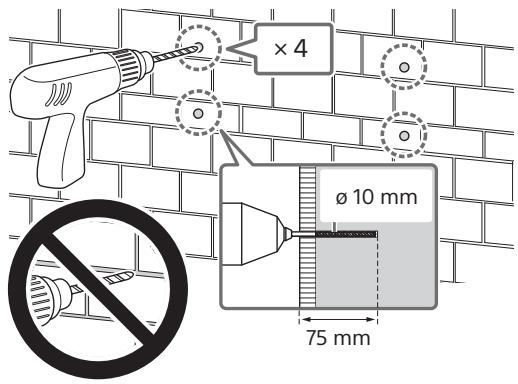

3 印を付けたところに下穴をあける。
取り付ける壁にはテレビの質量の4倍以上に耐えられる強度があることを確認してください。
ご注意
- 下穴は、10 mm径のドリルで、75 mmの深さまであけてください。

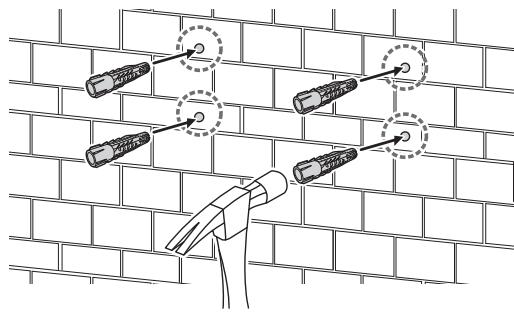

4
5 木ネジ(別売)とワッシャー(別売)を使って、WM1を壁に取り付ける。
ご注意
- 水平器を使用し、WM1 が水平になっているか確認してください。
使用上のご注意
- 木ネジ(8 mm×60 mm)は締めすぎないように注意してください。正しく締め付けないと、木ネジの強度が弱まることがあります。

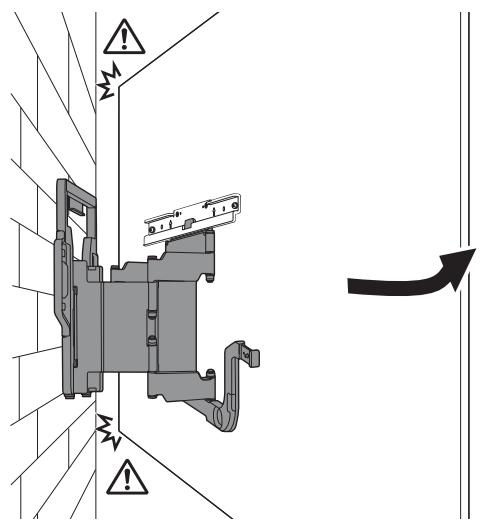

6 ブラケットのアームを止まるまで手前に引く。
テレビの取り付け準備をする
モデルにより操作方法が異なる場合があります。552ページの「テレビの取り付け準備」を参照してください。
テレビを壁に取り付ける
1
3 WM7 を取り付ける。(26 mmのみ)

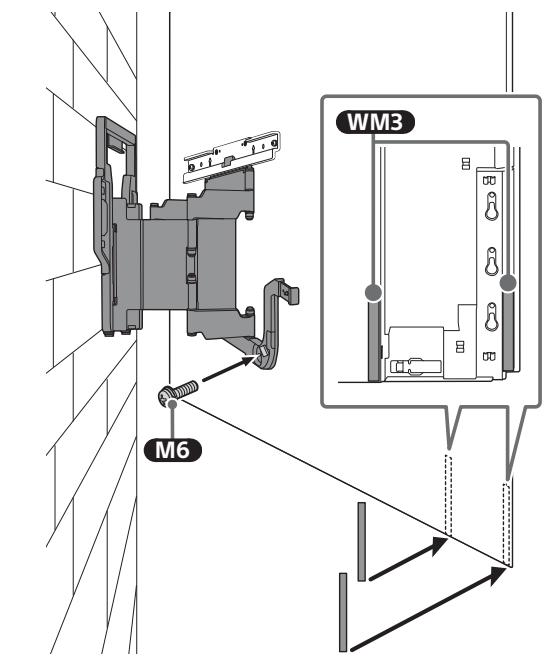

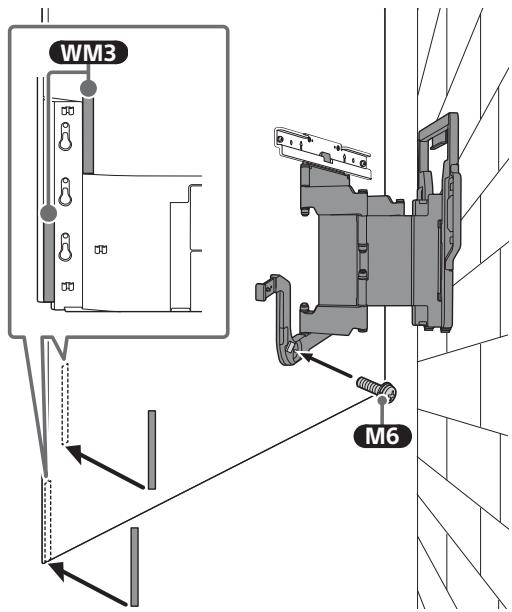

4 ネジで壁掛けユニットの左右を固定し、WM3 を取り付ける。
ご注意
- WM3 は、回転すると壁に当たる部分に取り付けてください。
- ラベル、通気孔、スピーカーの上に WM3 を取り付けないでください。
5
6 テレビを動かす際は、テレビの下部をしっかりと持つ。
ご注意
- 接続するケーブルの種類や数によっては、テレビが壁から少し離れる場合がありますが、故障ではありません。
7
警告
- テレビの持ち運びは、必ず2人(189.3 cm(75インチ)以上の場合は3人)以上で行ってください(エジプト以外)。 テレビの持ち運びは、必ず2人(75インチ(189.3 cm)以上の場合は3人)以上で行ってください(エジプトのみ)。
取り付け完了を確認する
以下の項目を確認してください。
- ケーブル類がねじれたり、はさまったりしていないこと。
警告
- 電源コードなどの不適切な処理は、ショートによる感電や火災を引き起こす恐れがあります。安全のために確認作業を確実に行ってください。
その他
テレビを取り外すときは、取り付けと逆の手順を行ってください。
警告
- テレビの持ち運びは、必ず2人(189.3 cm (75インチ) 以上の場合は3人) 以上で行ってください(エジプト以外)。 テレビの持ち運びは、必ず2人(75インチ(189.3 cm) 以上の場合は3人) 以上で行ってください(エジプトのみ)。
Installation Information for Using Sony Wall-Mount Bracket (SU-WL900)
Compatible Wall-Mount Hole Pattern:
Except Egypt:
163.9 cm (65 inches) / 138.8 cm (55 inches)
Egypt only:
65 inches (163.9 cm) / 55 inches (138.8 cm)
The product name "TV" indicated in this manual may vary depending on your model. Refer to the Instruction Manual or Reference Guide for the actual product name.
To Customers
For product protection and safety reasons, Sony strongly recommends that installation of your TV be performed by Sony dealers or licensed contractors. Do not attempt to install it yourself.
To Sony Dealers and Contractors
Provide full attention to safety during the installation, periodic maintenance and examination of this product.
Sufficient expertise is required for installing this product, especially to determine the strength of the wall for withstanding the TV's weight. Be sure to entrust the attachment of this product to the wall to Sony dealers or licensed contractors and pay adequate attention to safety during the installation. Sony is not liable for any damage or injury caused by mishandling or improper installation.
For Safety and proper installation, follow the Wall-Mount Bracket Instruction Manual, TV Instruction Manual, and the directions in this manual.
Wall-Mount Bracket
On Safety
Thank you for purchasing this product.
To Customers
Installing the TV to the Wall
WARNING
PROFESSIONAL INSTALLATION REQUIRED
This product should only be installed by a professional installer who is trained to determine the strength of the wall for withstanding the TV's weight. If it is not properly secured during installation, the TV may fall and cause serious injury. Sony is not liable for any damage or injury caused by mishandling or improper installation, or installing any other than the installable product. Your Statutory Rights (if any) are not affected.
To Sony Dealers
Sufficient expertise is required for installing this product. Be sure to read this instruction manual thoroughly to do the installation work safely. Sony is not liable for any damages or injury caused by mishandling or improper installation. Please give this manual to the customer after installation.
This instruction manual shows the correct handling of the product and important precautions necessary to prevent accidents. It is your responsibility to read, thoroughly understand, and follow all instructions in this instruction manual. Failure to do so may result in serious personal injury or property damage, and may void the warranty. Keep this manual available for future reference.
Products by Sony are designed with safety in mind. If the products are used incorrectly, however, it may result in a serious injury through fire, electric shock, the product toppling over, or the product dropping. Be sure to observe the precautions for safety to prevent such accidents.
To Customers
WARNING
If the following precautions are not observed, serious injury or death through fire, electric shock, or the product dropping can result.
Be sure to subcontract the installation to licensed contractors and keep children away during the installation.
If the Wall-Mount Bracket or the TV is not installed correctly, the following accidents may occur. Be sure licensed contractors carry out installation.
- The TV may fall and cause a serious injury such as a bruise or a fracture.
- If the wall on which the Wall-Mount Bracket is installed is unstable, uneven, or not perpendicular to the floor, the unit may fall and cause injury or property damage. The wall should be capable of supporting a weight of at least four times the TV weight. (Refer to your TV's Instruction Manual or Reference Guide for its weight.)
- If the installation of the Wall-Mount Bracket on the wall is not sufficiently sturdy, the unit may fall and cause injury or property damage.
Be sure to subcontract moving or dismounting of the TV to licensed contractors.
If persons other than licensed contractors transport or dismount the TV, it may fall and cause injury or property damage. Two or more persons (three or more persons for 189.3 cm (75 inches) and above TV) are needed to transport a large TV set (except Egypt).
Two or more persons (three or more persons for 75 inches (189.3 cm) and above TV) are needed to transport a large TV set (Egypt only).
Do not remove screws, etc., after mounting the TV.
If you do so, the TV may fall and cause injury or property damage.
Do not make alterations to the parts of the Wall-Mount Bracket.
If you do so, the Wall-Mount Bracket may fall and cause injury or property damage.
Do not mount any equipment other than the installable product.
This Wall-Mount Bracket is designed for use with the installable product only. If you mount equipment other than specified, it may fall or break, and cause injury or property damage.
Do not apply any load other than the TV on the Wall-Mount Bracket. Do not shake the TV left/right, up/down.
If you do so, the TV may fall and cause injury or property damage.
Do not lean on or hang from the TV.
Do not lean on or hang from the TV as it may fall on you and cause serious injury.
ALWAYS keep small accessories out of the reach of children, so that they are not mistakenly swallowed.
CAUTION
If the following precautions are not observed, injury or property damage may occur.
- Be careful to not pinch your fingers while handling the Wall-Mount Bracket or swiveling the TV set.
- While swiveling the TV set, handle it with caution and take care not to hit any people nearby.
- Be sure to store the unused parts in a safe place for future use. Keep them away from children.
Do not handle the product with excessive force during cleaning or maintenance.
Do not apply excessive force on the topside of the TV. If you do so, the TV may fall and cause injury or property damage.
Do not place this product close to medical devices.
This product (including accessories) has magnet(s) which may interfere with pacemakers, programmable shunt valves for hydrocephalus treatment, or other medical devices. Do not place this product close to persons who use such medical devices. Consult your doctor before using this product if you use any such medical device.
Keep out of the reach of children or the supervised individuals.
This product (including accessories) has magnet(s). Swallowing magnet(s) could cause serious harm, such as choking hazard or intestinal injuries. If magnets (or a magnet) were swallowed, consult a doctor immediately.
Precautions
- If you use the TV installed on the Wall-Mount Bracket for a long time, the wall behind or above the TV may become discolored or the wallpaper may come unstuck, depending on the material of the wall.
- If the Wall-Mount Bracket is removed after installing it on the wall, the screw holes are left.
- Do not use the Wall-Mount Bracket in a place where it is subjected to mechanical vibrations.
Installing the Wall-Mount Bracket
To Sony Dealers
WARNING
The following instructions are for Sony dealers only. Be sure to read safety precautions described above and pay special attention to safety during the installation, maintenance and checking of this product.
Do not install the Wall-Mount Bracket on wall surfaces where the corners or the sides of the TV protrude away from the wall surface.
Do not install the Wall-Mount Bracket on wall surfaces such as a pillar, where the corners or the sides of the TV protrude away from the wall surface. If a person or object happens to hit the protruded corner or side of the TV, it may cause injury or property damage.
Do not install the TV over or under an air-conditioner.
If the TV is exposed to water leaks or air current from an air conditioner for a long time, it may cause a fire, an electric shock or a malfunction of the TV.
Be sure to install the Wall-Mount Bracket securely to the wall following the instructions in this instruction manual.
If any of the screws are loose or fall out, the Wall-Mount Bracket may fall and cause injury or property damage. Be sure to use the appropriate screws for the material of the wall and install the unit securely using four screws of 8 mm diameter (or equivalent).
Be sure to use the supplied screws and attachment parts properly following the instructions given in this instruction manual. If you use substitute items, the TV may fall and cause bodily injury to someone or damage to the TV.
Be sure to assemble the bracket properly following the instructed procedure explained in this instruction manual.
If any of the screws are loose or fall out, the TV may fall and cause bodily injury to someone or damage to the TV.
Be sure to tighten the screws securely in the designated position.
If you fail to do so, the TV may fall and cause bodily injury to someone or damage to the TV.
Be careful not to subject the TV to shock during installation.
If the TV is exposed to shock, it may fall or break apart. This may cause injury.
Be sure to install the TV on a wall that is both perpendicular and flat.
If you fail to do so, the TV may fall and cause injury.
After proper installation of the TV, secure the cables properly.
If people or objects get tangled with cables, this may result in injury or damage to the TV.
Do not allow the AC power cord (mains lead) or the connecting cable to be pinched.
If the AC power cord (mains lead) or the connecting cable is pinched between the unit and the wall or is bent or twisted by force, the internal conductors may become exposed and cause a short circuit or an electrical break. This may cause a fire or an electric shock.
The screws needed to secure the Wall-Mount Bracket to the wall are not supplied.
Use the appropriate screws for the wall material and structure when mounting the Wall-Mount Bracket.
Before Getting Started
- The TV illustrations shown in this manual are examples used to provide clear explanations of the operations. For this reason, the illustrations may appear different from your actual TV.
What Is Your Wall Made Of?
Firstly, check the type of the wall to install the TV.
Dry wall with studs
Precautions
• Maximum dry wall thickness: 16 mm.
- Ensure that the inner wood stud size is at least 51 mm × 102 mm for common or 38 mm × 89 mm for nominal.
- Keep minimum 406 mm horizontal space between fasteners.
Solid concrete or concrete block
Precautions
- Mount the Wall-Mount Bracket directly onto the solid concrete wall.
- Ensure that the thickness of solid concrete wall is at least 203 mm.
- Ensure that the size of each concrete block is at least 203 mm × 203 mm × 406 mm.
Supplied with SU-WL900
- Verify that all the parts are included.
- Some parts may not be used for your model.
WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
M3 (×2) | M4 (×5) | M6 (×4) |
WT1 (×6) | ||
Preparing for Installation
- Have the TV's Instruction Manual or Reference Guide and Setup Guide at hand before installation.
- Confirm the installing position of your TV.
- Prepare four screws of 8 mm diameter and four proper washers (not supplied). Select screws suitable for the material of the wall.
• Prepare the following tools:
*1 |    5.5 mm 10 mm | ||
*2 |  |  1.5 N·m{15 kgf·cm} | *3 1.5 N·m{15 kgf·cm} |
 | *2 | *4 8 mm × 60 mm | *4 |
*1 Only for dry wall with studs
*2 Only for solid concrete or concrete block
*3 Depending on models
*4 Be careful when selecting screws and washers
A Attaching the Wall-Mount Bracket to the Dry Wall with Studs
WM1
Installing the Wall-Mount Bracket to the Wall
1 Decide on the installation location.
Make sure that the wall has enough space for the TV and is capable of supporting a weight of at least four times that of the TV.
- Refer "Specifications" at the end of this instruction manual for measurement for Wall-Mount Bracket installation on the wall.
- Refer to your TV's Instruction Manual or Reference Guide for the TV's weight.
Note
- When your TV is installed on the wall, the upper side of the TV slightly leans forward.
- We recommend you to check the position of TV in the viewing environment.
2
3 Align WM1 to the wall and make four marks aligned with the studs.
Note
- Use a level to check whether WM1 is level.
4 Drill upper pilot holes on the marks.
Make sure the location on the wall to drill the holes are strong enough to support a weight of at least four times that of the TV.
Note
- Pilot holes must be drilled to a depth of 75 mm, using a 5.5 mm diameter drill bit.
5 Install WM1 on the wall using suitable screws (not supplied) and washers (not supplied).
Note
- Use a level to check whether WM1 is level.
Precaution
- Do not over-tighten wooden screw 8 mm × 60 mm . Improper tightening could reduce the holding power of wooden screw 8 mm × 60 mm .
6 Drill lower pilot holes on the marks. (Refer step 4 for the drill instruction.)
7 Fit the suitable screws and washers to the holes.
Note
- Use a level to check whether WM1 is level.
8 Pull out the arm of the bracket to the end.
Preparing for the Installation of the TV
The operating methods may vary depending on the model. Refer "Preparation for the Installation of the TV" on page 552.
Installing the TV on the Wall
2
3 Attach WM7. (26 mm only)
4 Screw the left and right side of the Wall-Mount Bracket and attach WM3.
Note
- Attach WM3 to the part of the TV that comes into contact with the wall when it swiveled.
- Do not attach WM3 on the labels, ventilation holes and speaker.
5
6 When moving the TV, hold it firmly from the bottom.
Note
- The TV may not move near close to the wall depending on the type and number of cables attached. This is not a malfunction.
7
WARNING
- Two or more persons (three or more persons for 189.3 cm (75 inches) and above TV) are needed to transport a large TV set (except Egypt). Two or more persons (three or more persons for 75 inches (189.3 cm) and above TV) are needed to transport a large TV set (Egypt only).
Confirming the Completion of the Installation
Check the following points.
- The cord and the cable are not twisted or pinched.
WARNING
- Improper placement of the AC power cord (mains lead), etc. may cause fire or electric shock through a short circuit. Be sure to confirm the completion of the installation for safety.
Other Information
When removing the TV, reverse the previous installation procedure.
WARNING
- Two or more persons (three or more persons for 189.3 cm (75 inches) and above TV) are needed to transport a large TV set (except Egypt). Two or more persons (three or more persons for 75 inches (189.3 cm) and above TV) are needed to transport a large TV set (Egypt only).
B Attaching the Wall-Mount Bracket to the Solid Concrete or Concrete Block
WM1
Installing the Wall-Mount Bracket to the Wall
1 Decide on the installation location.
Make sure that the wall has enough space for the TV and is capable of supporting a weight of at least four times that of the TV.
- Refer "Specifications" at the end of this instruction manual for measurement for Wall-Mount Bracket installation on the wall.
- Refer to your TV's Instruction Manual or Reference Guide for the TV's weight.
Note
- When your TV is installed on the wall, the upper side of the TV slightly leans forward.
- We recommend you to check the position of TV in the viewing environment.
2 Align WM1 to the wall and make four marks.
Note
- Use a level to check whether WM1 is level.
3 Drill pilot holes on the marks.
Make sure the location on the wall to drill the holes are strong enough to support a weight of at least four times that of the TV.
Note
- Pilot holes must be drilled to a depth of 75 mm, using a 10 mm diameter drill bit.
4
5 Install WM1 on the wall using suitable screws (not supplied) and washers (not supplied).
Note
- Use a level to check whether WM1 is level.
Precaution
- Do not over-tighten wooden screw 8mm × 60mm . Improper tightening could reduce the holding power of wooden screw 8mm × 60mm .
6 Pull out the arm of the bracket to the end.
Preparing for the Installation of the TV
The operating methods may vary depending on the model. Refer "Preparation for the Installation of the TV" on page 552.
Installing the TV on the Wall
1
2
3 Attach WM7. (26 mm only)
4 Screw the left and right side of the Wall-Mount Bracket and attach WM3.
Note
- Attach WM3 to the part of the TV that comes into contact with the wall when it swiveled.
- Do not attach WM3 on the labels, ventilation holes and speaker.
5
6 When moving the TV, hold it firmly from the bottom.
Note
- The TV may not move near close to the wall depending on the type and number of cables attached. This is not a malfunction.
7
WARNING
- Two or more persons (three or more persons for 189.3 cm (75 inches) and above TV) are needed to transport a large TV set (except Egypt). Two or more persons (three or more persons for 75 inches (189.3 cm) and above TV) are needed to transport a large TV set (Egypt only).
Confirming the Completion of the Installation
Check the following points.
- The cord and the cable are not twisted or pinched.
WARNING
- Improper placement of the AC power cord (mains lead), etc. may cause fire or electric shock through a short circuit. Be sure to confirm the completion of the installation for safety.
Other Information
When removing the TV, reverse the previous installation procedure.
WARNING
- Two or more persons (three or more persons for 189.3 cm (75 inches) and above TV) are needed to transport a large TV set (except Egypt). Two or more persons (three or more persons for 75 inches (189.3 cm) and above TV) are needed to transport a large TV set (Egypt only).
Informations d'installation pour l'utilisation du support de fixation murale Sony (SU-WL900)
Schéma de trou de fixation murale compatible :
Sauf l'Égypte :
163,9 cm (65 pouces) / 138,8 cm (55 pouces)
Égypte uniquement :
65 pouces (163,9 cm) / 55 pouces (138,8 cm)
Le nom de produit « Téléviseur » indiqué dans ce manuel peut varier en fonction de votre modèle. Reportez-vous au mode d'emploi ou au Guide de référence pour connaître le nom réel du produit.
À l'attention des clients
Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l'installation de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé. N'essayez pas de l'installer vous-même.
A l'attention des revendeurs et installateurs Sony
Soyez particulièrement attentif à la sécurité pendant l'installation, l'entretien périodique et l'examen du produit.
Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.
Pour la sécurité et une installation correcte, suivez le mode d'emploi du Support de fixation murale, le mode d'emploi du téléviseur et les consignes de ce manuel.
Support de fixation murale
Sécurité
Nous vous remercions d'avoir fait l'acquisition de ce produit.
À l'attention des clients
Installation du téléviseur au mur
AVERTISSEMENT
INSTALLATION PAR UN PROFESSIONNEL REQUISE
Ce produit doit être installé exclusivement par un installateur professionnel ayant été formé pour déterminer la résistance du mur qui devra soutenir le poids du téléviseur. S'il est mal fixé lors de son installation, le téléviseur peut tomber et provoquer des blessures graves. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d'une mauvaise utilisation ou d'une installation incorrecte, ou encore de l'installation d'un produit autre que le produit installable. Vos droits légaux (éventuels) ne sont pas affectés.
À l'attention des détaillants Sony
L'installation de ce produit exige un certain savoir-faire. Lisez ce mode d'emploi attentivement afin de procéder à l'installation en toute sécurité. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d'une mauvaise utilisation ou d'une installation incorrecte. Une fois l'installation terminée, veuillez remettre ce manuel d'installation au client.
Ce mode d'emploi indique comment manipuler le produit correctement et contient des précautions essentielles à prendre pour éviter tout accident. Il vous incombe de lire, bien comprendre et suivre toutes les instructions de ce mode d'emploi. Ne pas respecter cette consigne peut entraîner des blessures ou des dommages matériels, et peut invalider la garantie. Conservez ce mode d'emploi pour toute référence ultérieure.
Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent entraîner des blessures graves en provoquant un incendie ou l'électrocution, ou encore la chute de l'appareil hors de son support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.
À l'attention des clients
AVERTISSEMENT
Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en provoquant un incendie, l'électrocution ou la chute de l'appareil.
Veillez à confier l'installation à du personnel agréé en tenant les enfants à l'écart pendant l'installation.
Si le support de fixation murale ou le téléviseur n'est pas installé correctement, les accidents suivants peuvent se produire. Veillez à confier l'installation à des installateurs agréés.
- Le téléviseur peut tomber et causer des blessures graves comme des hématomes ou des fractures.
- Si le mur sur lequel le support de fixation murale est fixé est instable, inégal ou non perpendiculaire au sol, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels. Le mur doit pouvoir supporter un poids équivalent à au moins quatre fois celui du téléviseur. (Pour connaître le poids du téléviseur, reportez-vous à son mode d'emploi ou à son Guide de référence.)
- Si l'installation du support de fixation murale n'est pas assez solide, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels.
Veillez à confier le déplacement ou le démontage du téléviseur à des installateurs agréés.
Si des personnes autres que des installateurs agréés transportent ou démontent le téléviseur, celui-ci peut tomber et provoquer des blessures ou des dommages matériels. La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).
Ne retirez pas les vis, etc. après l'installation du téléviseur.
Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.
Ne modifiez pas les pièces du support de fixation murale.
Dans ce cas, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels.
N'installez aucun appareil autre que le produit installable.
Ce support de fixation murale est conçu pour être utilisé avec le produit installable uniquement. Si vous installez un appareil autre que ceux qui sont spécifiés, il pourrait tomber ou se briser et provoquer des blessures ou des dommages matériels.
N'installez aucune charge autre que le téléviseur sur le support de fixation murale.
Ne secouez pas le téléviseur vers la gauche/droite, le haut/bas.
Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.
Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas.
Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas, car il risque de tomber et de causer des blessures graves.
Gardez TOUJOURS les petits accessoires hors de portée des enfants, afin qu'ils ne soient pas avalés par erreur.
ATTENTION
Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.
- Veillez à ne pas vous coincer les doigts lorsque vous manipulez le support de fixation murale ou faites pivoter le téléviseur.
- Lorsque vous faites pivoter le téléviseur, manipulez-le avec précaution et faites attention de ne heurter personne à proximité.
- Veillez à stocker les pièces inutilisées en lieu sûr en vue d'une utilisation ultérieure. Tenez-les hors de portée des enfants.
N'appliquez aucune force excessive sur le produit au cours de l'entretien ou du nettoyage de l'appareil.
N'exercez aucune pression excessive sur le dessus du téléviseur. Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.
Ne placez pas ce produit près d'appareils médicaux.
Ce produit (y compris les accessoires) comporte un ou des aimants qui peuvent perturber les stimulateurs cardiaques, les valves de dérivation programmables pour le traitement de l'hydrocéphalie ou d'autres appareils médicaux. Ne placez pas ce produit près de personnes utilisant ce type d'appareil médical. Consultez votre médecin avant d'utiliser ce produit si vous utilisez ce type d'appareil médical.
Conservez-le hors de la portée des enfants ou des personnes encadrées.
Ce produit (y compris les accessoires) comporte un ou des aimants. L'ingestion d'aimant(s) peut présenter un grave danger comme un risque d'étouffement ou des lésions intestinales. En cas d'ingestion d'aimant(s), consultez immédiatement un médecin.
Précautions
- Si vous utilisez le téléviseur fixé au support de fixation murale pendant une longue période, le mur situé derrière le téléviseur ou au-dessus de celui-ci peut se décolorer, ou encore le papier peint peut se décoller, selon le matériau du mur.
- Les trous des vis restent apparents si vous démontez le support de fixation murale après son installation.
- N'utilisez pas le support de fixation murale dans un endroit soumis à des vibrations mécaniques.
Installation du support de fixation murale
À l'attention des détaillants Sony
AVERTISSEMENT
Les instructions suivantes concernent les détaillants Sony uniquement. Lisez attentivement les consignes de sécurité ci-dessus et accordez une attention particulière à la sécurité lors de l'installation, de l'entretien et de la vérification de ce produit.
N'installez pas le support de fixation murale sur une surface où les coins ou les côtés du téléviseur dépasseraient.
N'installez pas le support de fixation murale sur une surface verticale telle qu'une colonne, où les coins ou les côtés du téléviseur dépasseraient de la surface murale. Si une personne ou un objet venait à heurter le coin ou les côtés du téléviseur, ceci risquerait de provoquer des blessures ou des dommages matériels.
N'installez pas le téléviseur sur ou sous un climatiseur.
L'exposition prolongée du téléviseur à des fuites d'eau ou à des courants d'air provenant du climatiseur pourrait provoquer un incendie, l'électrocution ou des problèmes de fonctionnement du téléviseur.
Veillez à installer le support de fixation murale solidement en suivant les instructions de ce mode d'emploi.
S'il manque des vis ou si elles sont desserrées, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels. Assurez-vous d'utiliser les vis appropriées au matériau du mur et installez l'unité de façon sécurisée en utilisant quatre vis de 8 mm de diamètre (ou équivalentes).
Veillez à utiliser correctement les vis et les pièces de fixation fournies conformément aux instructions du mode d'emploi. Si vous utilisez d'autres éléments de fixation, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé.
Veillez à monter le support correctement en suivant la procédure décrite dans ce mode d'emploi.
S'il manque des vis ou si elles sont desserrées, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé.
Veillez à serrer les vis solidement dans la position indiquée.
Si vous ne le faites pas, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé.
Veillez à ne pas soumettre le téléviseur à des chocs pendant l'installation.
Si le téléviseur subit des chocs, il pourrait tomber ou se briser. Ceci pourrait causer des blessures.
Veillez à installer le téléviseur sur un mur parfaitement vertical et plat.
Dans le cas contraire, le téléviseur pourrait tomber et provoquer des blessures.
Une fois le téléviseur installé correctement, fixez solidement les câbles.
Si des personnes ou des objets s'accrochent aux câbles, ceci risque de provoquer des blessures ou d'endommager le téléviseur.
Veillez à ce que le cordon d'alimentation CA ou le câble de raccordement ne soit pas coincé ni écrasé.
Si le cordon d'alimentation CA ou le câble de raccordement est coincé entre l'appareil et le mur, ou s'il est plié ou tordu, les conducteurs internes peuvent être exposés et provoquer un court-circuit ou une coupure électrique. Un incendie ou l'électrocution pourrait en résulter.
Les vis nécessaires à l'installation du support de fixation murale au mur ne sont pas fournies.
Utilisez les vis appropriées selon le matériau et la structure du mur lors du montage du support de fixation murale.
Avant de commencer
- Les illustrations du téléviseur montrées dans ce mode d'emploi sont des exemples utilisés pour fournir des explications claires sur les opérations. Pour cette raison, les illustrations peuvent sembler différentes de votre téléviseur réel.
De quoi est faite votre cloison ?
Vérifiez d'abord le type de cloison où vous allez installer le téléviseur.
Cloison sèche avec montants
Précautions
- Épaisseur maximale du mur sec : 16 mm.
- Assurez-vous que la taille du montant en bois intérieur est d'au moins 51 mm × 102 mm pour commun ou 38 mm × 89 mm pour nominal.
- Gardez un espace minimal de 406 mm entre les attaches.
Béton plein ou bloc de béton
Précautions
- Montez le support de fixation murale directement dans le mur en béton plein.
- Assurez-vous que l'épaisseur du mur en béton plein est d'au moins 203 mm.
- Assurez-vous que la taille de chaque bloc de béton est au moins de 203 mm × 203 mm × 406 mm.
Fournies avec le SU-WL900
- Vérifiez que vous disposez de toutes les pièces.
- Certaines pièces ne peuvent pas être utilisées pour votre modèle.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Préparation de l'installation
- Gardez le mode d'emploi ou le Guide de référence du téléviseur et le Guide d'installation à portée de main avant l'installation.
- Vérifiez la position d'installation de votre téléviseur.
- Préparez quatre vis de 8 mm de diamètre et quatre rondelles appropriées (non fournies).
Choisissez des vis adaptées au matériau et au mur. - Préparez les outils suivants :
*1 |    5,5 mm 10 mm | ||
*2 |  |  1,5 N·m{15 kgf·cm} | *3 1,5 N·m{15 kgf·cm} |
 | *2 | *4 8 mm × 60 mm | *4 |
*1 Uniquement pour une cloison sèche avec montants
*2 Uniquement pour du béton plein ou un bloc de béton
*3 Selon les modèles
*4 Attention au choix des vis et des rondelles
A Fixation du support de fixation murale sur une cloison sèche avec montants
WM1
Installation du support de fixation murale au mur
1 Choisissez l'emplacement d'installation.
Assurez-vous que le mur dispose d'un espace suffisant pour le téléviseur et qu'il peut supporter un poids équivalent à au moins quatre fois celui du téléviseur.
- Reportez-vous à « Spécifications » à la fin de ce mode d'emploi pour connaître les mesures nécessaires à l'installation du support de fixation murale sur le mur.
- Pour connaître le poids du téléviseur, reportez-vous à son mode d'emploi ou à son Guide de référence.
Remarque
- Lorsque votre téléviseur est installé au mur, la partie supérieure du téléviseur penche légèrement vers l'avant.
- Nous vous recommandons de vérifier la position du téléviseur dans l'environnement visuel.
2
3 Alignez le WM1 à la cloison et faites quatre repères alignés aux montants.
Remarque
- Utilisez un niveau pour vérifier si WM1 est de niveau.
4 Percez des trous de guidage supérieurs sur les repères.
Assurez-vous que l'emplacement sur le mur où vous souhaitez percer les trous est suffisamment solide pour supporter un poids équivalent à au moins quatre fois celui du téléviseur.
Remarque
- Les trous de guidage doivent être percés à une profondeur de 75 mm, à l'aide d'une mèche de 5,5 mm.
5 Installez le WM1 sur la cloison à l'aide des vis (non fournies) et des rondelles adaptées (non fournies).
Remarque
- Utilisez un niveau pour vérifier si WM1 est de niveau.
Précautions
- Ne serrez pas trop la vis à bois 8 mm × 60 mm. Un serrage inapproprié peut réduire le pouvoir de maintient de la vis à bois 8 mm × 60 mm.
6 Percez des trous de guidage inférieurs sur les repères. (Pour connaître les instructions de perçage, reportez-vous à l'étape 4.)
7 Montez les vis et les rondelles adaptées dans les trous.
Remarque
- Utilisez un niveau pour vérifier si WM1 est de niveau.
8 Retirez le bras du support jusqu'au bout.
Préparation à l'installation du téléviseur
Les modes de fonctionnement peuvent varier en fonction du modèle. Reportez-vous à « Préparation à l'installation du téléviseur » à la page 552.
Installation du téléviseur au mur
1
2
3
Fixez le WM7. (26 mm uniquement)
4 Vissez les côtés gauche et droit du support de fixation murale et fixez WM3.
Remarque
- Fixez le WM3 à la partie du téléviseur qui entre en contact avec le mur lorsqu'on le fait pivoter.
- Ne collez pas WM3 sur les étiquettes, les orifices de ventilation ou le haut-parleur.
5
6 Pour déplacer le téléviseur, saisissez-le fermement par sa base.
Remarque
- Le téléviseur peut ne pas être rapproché du mur selon le type et le nombre de câbles qui y sont fixés. Ce n'est pas un mauvais fonctionnement.
7
AVERTISSEMENT
- La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).
Vérification de l'achèvement de l'installation
Vérifiez les points suivants.
- Le cordon et le câble ne sont pas tordus ou coincés.
AVERTISSEMENT
- Si le cordon d'alimentation CA ou autre n'est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou l'électrocution. Pour votre sécurité, vérifiez que l'installation est effectuée complètement.
Informations complémentaires
Lors du retrait du téléviseur, inversez la procédure d'installation décrite précédemment.
AVERTISSEMENT
- La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).
B Fixation du support de fixation murale à du béton plein ou à un bloc de béton
Installation du support de fixation murale au mur
1 Choisissez l'emplacement d'installation.
Assurez-vous que le mur dispose d'un espace suffisant pour le téléviseur et qu'il peut supporter un poids équivalent à au moins quatre fois celui du téléviseur.
- Reportez-vous à « Spécifications » à la fin de ce mode d'emploi pour connaître les mesures nécessaires à l'installation du support de fixation murale sur le mur.
- Pour connaître le poids du téléviseur, reportez-vous à son mode d'emploi ou à son Guide de référence.
Remarque
- Lorsque votre téléviseur est installé au mur, la partie supérieure du téléviseur penche légèrement vers l'avant.
- Nous vous recommandons de vérifier la position du téléviseur dans l'environnement visuel.
2 Alignez le WM1 à la cloison et faites quatre repères.
Remarque
- Utilisez un niveau pour vérifier si WM1 est de niveau.
3 Percez des trous de guidage sur les repères.
Assurez-vous que l'emplacement sur le mur où vous souhaitez percer les trous est suffisamment solide pour supporter un poids équivalent à au moins quatre fois celui du téléviseur.
Remarque
- Les trous de guidage doivent être percés à une profondeur de 75 mm, à l'aide d'une mèche de 10 mm.
4
5
Installez le WM1 sur la cloison à l'aide des vis (non fournies) et des rondelles adaptées (non fournies).
Remarque
- Utilisez un niveau pour vérifier si WM1 est de niveau.
Précautions
- Ne serrez pas trop la vis à bois 8 mm × 60 mm. Un serrage inapproprié peut réduire le pouvoir de maintient de la vis à bois 8 mm × 60 mm.
6
Retirez le bras du support jusqu'au bout.
Préparation à l'installation du téléviseur
Les modes de fonctionnement peuvent varier en fonction du modèle. Reportez-vous à « Préparation à l'installation du téléviseur » à la page 552.
Installation du téléviseur au mur
1
2
3
Fixez le WM7. (26 mm uniquement)
4 Vissez les côtés gauche et droit du support de fixation murale et fixez WM3.
Remarque
- Fixez le WM3 à la partie du téléviseur qui entre en contact avec le mur lorsqu'on le fait pivoter.
- Ne collez pas WM3 sur les étiquettes, les orifices de ventilation ou le haut-parleur.
5
6 Pour déplacer le téléviseur, saisissez-le fermement par sa base.
Remarque
- Le téléviseur peut ne pas être rapproché du mur selon le type et le nombre de câbles qui y sont fixés. Ce n'est pas un mauvais fonctionnement.
7
AVERTISSEMENT
- La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).
Vérification de l'achèvement de l'installation
Vérifiez les points suivants.
- Le cordon et le câble ne sont pas tordus ou coincés.
AVERTISSEMENT
- Si le cordon d'alimentation CA ou autre n'est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou l'électrocution. Pour votre sécurité, vérifiez que l'installation est effectuée complètement.
Informations complémentaires
Lors du retrait du téléviseur, inversez la procédure d'installation décrite précédemment.
AVERTISSEMENT
- La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).
Información de instalación para usar el Soporte de pared de Sony (SU-WL900)
Patrón de orificios del soporte de pared compatible:
Excepto Egipto:
163,9 cm (65 pulgadas) / 138,8 cm (55 pulgadas)
Solamente Egipto:
65 pulgadas (163,9 cm) / 55 pulgadas (138,8 cm)
El nombre de producto "televisor" indicado en este manual puede variar según su modelo. Consulte el Manual de instrucciones o la Guía de referencia para ver el nombre de producto real.
Información para los clientes
Por motivos de seguridad y protección del producto, Sony recomienda encarecidamente que la instalación del televisor la realice un distribuidor de Sony o un contratista autorizado. No intente realizar la instalación por su cuenta.
Información para los distribuidores y contratistas de Sony
Preste especial atención a la seguridad durante los procesos de instalación, mantenimiento periódico y revisión de este producto.
La instalación de este producto requiere disponer de suficiente experiencia, especialmente para determinar la solidez de la pared para soportar el peso del televisor. Asegúrese de confiar la instalación de este producto en la pared únicamente a distribuidores de Sony o contratistas autorizados, y preste especial atención a la seguridad durante el proceso de instalación. Sony queda exento de cualquier responsabilidad por daños o lesiones ocasionados por una manipulación incorrecta o una instalación inadecuada.
Por su seguridad y para una instalación correcta, siga el Manual de instrucciones del soporte de pared, el Manual de instrucciones del televisor y las indicaciones de este manual.
Soporte de pared
Seguridad
Muchas gracias por la adquisición de este producto.
Información para los clientes
Instalación del televisor en una pared
ADVERTENCIA
INSTALACIÓN PROFESIONAL OBLIGATORIA
La instalación de este producto debe dejarse siempre en manos de un instalador profesional con la formación necesaria para determinar si la pared tiene la resistencia suficiente para soportar el peso del televisor. En caso de fijación incorrecta durante la instalación, el televisor puede caerse y provocar lesiones graves. Sony no asumirá responsabilidad alguna por las lesiones o daños causados por una manipulación o instalación incorrectas, o por la instalación de un producto distinto del instalable. Esto no afecta a sus derechos legales (en caso de haberlos).
Información para los distribuidores de Sony
Para la instalación de este producto se requieren conocimientos suficientes. Lea detenidamente este manual de instrucciones para realizar la instalación de manera segura. Sony no se responsabiliza de ningún daño o lesión provocados por una manipulación o instalación incorrectas. Entregue este manual al cliente después de la instalación.
Este manual de instrucciones muestra la manera correcta de manipular el producto, así como precauciones importantes necesarias para evitar accidentes. Es su responsabilidad leer, entender y seguir todas las instrucciones de este manual de instrucciones. Si no las sigue, pueden producirse lesiones físicas graves o daños materiales y también puede quedar sin efecto la garantía. Conserve este manual para poder consultarlo en el futuro.
Los productos de Sony están diseñados pensando en la seguridad. Sin embargo, si los productos se utilizan incorrectamente, pueden producirse lesiones graves a causa de un incendio o una descarga, o al volcarse o caerse el producto. Para evitar tales accidentes, asegúrese de observar las precauciones de seguridad.
Información para los clientes
ADVERTENCIA
Si no se tienen en cuenta las siguientes precauciones, existe el peligro de sufrir lesiones graves o incluso de muerte a raíz de un incendio o una descarga eléctrica, o a causa de que el producto se caiga.
Asegúrese de contratar la instalación a contratistas autorizados y mantenga a los niños alejados durante la instalación.
Si el soporte de pared o el televisor no están instalados correctamente, pueden ocurrir los accidentes siguientes. Asegúrese de que la instalación la llevan a cabo contratistas autorizados.
- El televisor podría caerse y provocar lesiones graves como contusiones o fracturas.
- Si la pared en la que se instala el soporte de pared es inestable, desigual o no es perpendicular al suelo, la unidad puede caerse y provocar daños personales o materiales. La pared debe ser capaz de soportar un peso de al menos cuatro veces el peso del televisor. (Consulte el Manual de instrucciones o la Guía de referencia del televisor para conocer el peso).
- Si la instalación del soporte de pared en la pared no es lo suficientemente resistente, es posible que la unidad se caiga y provoque daños personales o materiales.
Asegúrese de contratar el traslado o el desmontaje del televisor a contratistas autorizados.
Si otras personas que no son contratistas autorizados llevan a cabo el transporte o el desmontaje del televisor, ésta puede caerse y provocar daños personales y materiales. Se necesitan dos o más personas (tres o más personas para un televisor de 189,3 cm (75 pulgadas) o más grande) para transportar un televisor grande (excepto Egipto). Se necesitan dos o más personas (tres o más personas para un televisor de 75 pulgadas (189,3 cm) o más grande) para transportar un televisor grande (solamente Egipto).
No quite los tornillos, etc., una vez montado el televisor.
Si lo hace, el televisor puede caerse y provocar daños personales o materiales.
No modifique las piezas del soporte de pared.
Si lo hace, el soporte de pared puede caerse y provocar daños personales o materiales.
No monte ningún otro equipo que no sea el producto instalable.
Este soporte de pared se ha diseñado para utilizarse solo con el producto instalable. Si monta un equipo distinto del especificado, puede caerse o romperse y provocar daños personales o materiales.
No aplique ningún peso que no sea el propio del televisor en el soporte de pared.
No sacuda el televisor hacia la izquierda, la derecha, arriba o abajo.
Si lo hace, el televisor puede caerse y provocar daños personales o materiales.
No se apoye en el televisor ni se cuelgue de éste.
No se apoye en el televisor ni se cuelgue de éste, ya que podría caerle encima y provocarle lesiones graves.
SIEMPRE mantenga los accesorios pequeños fuera del alcance de los niños para evitar su ingestión accidental.
PRECAUCIÓN
Si no se tienen en cuenta las precauciones siguientes, podrían producirse daños personales o materiales.
- Tenga cuidado para evitar pillarse los dedos al manipular el soporte de pared o al girar el televisor.
- Al girar el televisor, manipúlelo con precaución y evite cualquier impacto con otras personas situadas cerca.
- Guarde los componentes que no utilice en un lugar seguro por si los necesita en el futuro.
Manténgalos fuera del alcance de los niños.
No manipule el producto con fuerza excesiva cuando realice su limpieza o mantenimiento.
No aplique fuerza excesiva en la parte superior del televisor. Si lo hace, el televisor puede caerse y provocar daños personales o materiales.
No poner este producto cerca de aparatos médicos.
Este producto (incluyendo los accesorios) tiene un imán (o imanes) que puede interferir con marcapasos, válvulas de derivación programables para el tratamiento de la hidrocefalia, o con otros aparatos médicos. No ponga el producto cerca de personas que utilicen dichos aparatos médicos. Consulte con su médico antes de utilizar este producto si utiliza cualquiera de dichos aparatos médicos.
Mantener lejos del alcance de los niños y de personas bajo supervisión.
Este producto (incluyendo los accesorios) tiene un imán (o imanes). Tragar un imán (o imanes) puede ocasionar lesiones graves, como riesgo de atragantamiento o heridas intestinales. Si se traga imanes (o un imán), consulte con un médico inmediatamente.
Precauciones
- Si utiliza el televisor instalado en el soporte de pared durante un largo período de tiempo, es posible que la pared que quede detrás o encima del televisor se descolore o que, si la pared está empapelada, se despegue el papel, dependiendo del material de la pared.
- Si se quita el soporte de pared después de haber estado instalado en la pared, quedarán los orificios de los tornillos.
- No use el soporte de pared en un lugar en el que pueda sufrir vibraciones mecánicas.
Instalación del soporte de pared
Información para los distribuidores de Sony
ADVERTENCIA
Las instrucciones siguientes están destinadas únicamente a los distribuidores de Sony. Asegúrese de leer las precauciones de seguridad descritas anteriormente y preste especial atención a la seguridad durante la instalación, el mantenimiento y la comprobación de este producto.
No instale el soporte de pared en superficies de paredes en las que puedan sobresalir las esquinas o los lados del televisor.
No instale el soporte de pared en superficies de paredes, tales como una columna, en las que puedan sobresalir las esquinas o los lados del televisor. Si una persona o un objeto se golpea con la esquina o el lado saliente del televisor, pueden producirse daños personales o materiales.
No instale el televisor encima ni debajo de un aparato de aire acondicionado.
Si el televisor queda expuesto a goteo de agua o corriente de aire procedentes del aparato de aire acondicionado durante mucho tiempo, podría producirse un incendio, una descarga eléctrica o un fallo de funcionamiento del televisor.
Asegúrese de instalar el soporte de pared firmemente en la pared siguiendo las instrucciones de este manual de instrucciones.
Si alguno de los tornillos queda suelto o se desprende, el soporte de pared puede caerse y provocar daños personales o materiales. Asegúrese de utilizar los tornillos adecuados para el material de la pared y de instalar la unidad de forma segura utilizando cuatro tornillos de 8 mm de diámetro (o equivalentes).
Asegúrese de utilizar correctamente los tornillos y las piezas de sujeción suministrados siguiendo las instrucciones que se describen en este manual de instrucciones. Si utiliza artículos sustitutivos, el televisor podría caerse y causar daños en el televisor o provocar daños personales.
Efectúe correctamente el montaje del soporte siguiendo el procedimiento descrito en este manual de instrucciones.
Si alguno de los tornillos queda suelto o se desprende, el televisor podría caerse y causar daños en el televisor o provocar daños personales.
Asegúrese de apretar bien los tornillos en la posición correspondiente.
De lo contrario, el televisor podría caerse y causar daños en el televisor o provocar daños personales.
Procure que el televisor no reciba golpes durante la instalación.
Si el televisor recibe algún golpe, puede caerse o romperse. Tales percances podrían causar heridas personales.
Asegúrese de instalar el televisor en una pared que sea perpendicular y plana.
De lo contrario, el televisor podría caerse y provocar daños personales.
Una vez que haya instalado correctamente el televisor, fije adecuadamente los cables.
Si alguna persona u objeto se enreda con los cables, correrá el peligro de sufrir heridas personales o de dañarse el televisor.
Evite que el cable de alimentación de CA o el cable de conexión queden atrapados.
Si el cable de alimentación de CA o el cable de conexión quedan atrapados entre la unidad y la pared o si se doblan o tuercen con fuerza, es posible que los conductores internos queden expuestos y que provoquen un cortocircuito o corte eléctrico. Esto podría originar un incendio o producir descargas eléctricas.
Los tornillos necesarios para fijar el soporte de pared a la pared no están incluidos.
Utilice los tornillos adecuados para el material y la estructura de la pared en la que se proponga montar el soporte de pared.
Antes de empezar
- Las ilustraciones del televisor que se muestran en este manual son ejemplos utilizados para proporcionar explicaciones claras de las operaciones. Por este motivo, las ilustraciones pueden ser diferentes de su televisor real.
¿De qué material es la pared?
En primer lugar, compruebe el tipo de pared donde se instalará el TV.
Pared de cartón yeso con puntales
Precauciones
- Grosor máximo de la pared de cartón yeso: 16 mm.
- Asegúrese de que el tamaño del puntal de madera interno sea como mínimo de 51 mm × 102 mm (estándar) o 38 mm × 89 mm (nominal).
- Deje un espacio horizontal mínimo de 406 mm entre los mecanismos de sujeción.
Hormigón en masa o bloque de hormigón
Precauciones
- Monte el soporte de pared directamente en la pared de hormigón en masa.
- Asegúrese de que el grosor de la pared de hormigón en masa es como mínimo de 203 mm.
- Compruebe que el tamaño de cada bloque de hormigón sea como mínimo de 203 mm × 203 mm × 406 mm.
Verificación de las piezas
Suministrado con SU-WL900
- Compruebe que se hayan suministrado todas las piezas.
- Algunas piezas pueden no utilizarse en su modelo.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Preparación para la instalación
- Tenga a mano el Manual de instrucciones o la Guía de referencia y la Guía de configuración del televisor antes de la instalación.
- Confirme la posición de instalación del televisor.
- Prepare cuatro tornillos de 8 mm de diámetro y cuatro arandelas adecuadas (no suministradas). Elija los tornillos adecuados para el material de la pared.
• Prepare las siguientes herramientas:
| *1 |  |  5,5 mm 10 mm |  | |
*2 |  |  1,5 N·m{15 kgf·cm} | *3 1,5 N·m{15 kgf·cm} | |
 | *2 | *4 8 mm × 60 mm | *4 | |
*1 Solo para paredes de cartón yeso con puntales
*2 Solo para paredes de hormigón en masa o bloque de hormigón
*3 Dependiendo de los modelos
*4 Seleccione con atención los tornillos y las arandelas
A Fijación del soporte de pared en paredes de cartón yeso con puntales
WM1
Instalación del soporte de pared en la pared
1 Decida la ubicación de instalación.
Asegúrese de que haya suficiente espacio en la pared para el televisor y de que la pared pueda soportar un peso al menos cuatro veces superior al del televisor.
- Consulte "Especificaciones" al final de este manual de instrucciones para ver las medidas para la instalación del soporte de pared.
- Para conocer el peso del televisor, consulte el Manual de instrucciones o la Guía de referencia del televisor.
Nota
- Cuando el televisor está instalado en la pared, el lado superior del televisor está ligeramente inclinado hacia delante.
- Le recomendamos que compruebe la posición del televisor desde el lugar donde mirará la televisión.
2
3
Alinee WM1 con la pared y realice cuatro marcas alineadas con los puntales.
Nota
- Use un nivel para comprobar que el WM1 queda recto.
4 Taladre los agujeros guía superiores en las marcas.
Asegúrese de que la parte de la pared donde se van a taladrar los orificios sea lo suficientemente resistente para soportar un peso de al menos cuatro veces superior al del televisor.
Nota
- Los agujeros guía deben tener una profundidad de 75 mm y deben taladrarse usando una broca de 5,5 mm de diámetro.
5 Instale WM1 en la pared usando los tornillos (no suministrados) y las arandelas (no suministradas) adecuados.
Nota
- Use un nivel para comprobar que el WM1 queda recto.
Precaución
- No apriete en exceso el tornillo de madera de 8 mm × 60 mm. Un apriete incorrecto podría reducir la capacidad de retención del tornillo de madera de 8 mm × 60 mm.
6 Taladre los agujeros guía inferiores en las marcas. (Consulte el paso 4 para ver las instrucciones para taladrar.)
7 Coloque los tornillos y las arandelas adecuados en los agujeros.
Nota
- Use un nivel para comprobar que el WM1 queda recto.
8 Extienda el brazo del soporte hasta el tope.
Preparación para instalar el televisor
Los métodos de operación pueden variar según el modelo. Consulte "Preparación para instalar el televisor" en la página 552.
Instalación del televisor en la pared
1
2
3
Monte el WM7. (Solo 26 mm)
4 Atornille el lado izquierdo y el lado derecho del soporte de pared y fije el WM3.
Nota
- Acople WM3 a la parte del televisor que entra en contacto con la pared cuando se gira.
- No coloque WM3 en etiquetas, orificios de ventilación ni altavoz.
5
6 Al mover el televisor, sujételo con fuerza por la base.
Nota
- Es posible que el televisor no se mueva cerca de la pared dependiendo del tipo y el número de cables conectados. Esto no es indicativo de un fallo de funcionamiento.
7
ADVERTENCIA
- Se necesitan dos o más personas (tres o más personas para un televisor de 189,3 cm (75 pulgadas) o más grande) para transportar un televisor grande (excepto Egipto).
Se necesitan dos o más personas (tres o más personas para un televisor de 75 pulgadas (189,3 cm) o más grande) para transportar un televisor grande (solamente Egipto).
Confirmación del final de la instalación
Verifique los siguientes puntos.
- Que los cables no estén retorcidos ni atrapados.
ADVERTENCIA
- La colocación inadecuada del cable de alimentación de CA, etc., puede ser causa de un incendio o de descargas eléctricas debido a un cortocircuito. Por razones de seguridad, no olvide confirmar que haya finalizado la instalación.
Información adicional
Para retirar el televisor, lleve a cabo el procedimiento de instalación a la inversa.
ADVERTENCIA
- Se necesitan dos o más personas (tres o más personas para un televisor de 189,3 cm (75 pulgadas) o más grande) para transportar un televisor grande (excepto Egipto).
Se necesitan dos o más personas (tres o más personas para un televisor de 75 pulgadas (189,3 cm) o más grande) para transportar un televisor grande (solamente Egipto).
B Instalación del soporte de pared en una pared de hormigón en masa o bloque de hormigón
Instalación del soporte de pared en la pared
1 Decida la ubicación de instalación.
Asegúrese de que haya suficiente espacio en la pared para el televisor y de que la pared pueda soportar un peso al menos cuatro veces superior al del televisor.
- Consulte "Especificaciones" al final de este manual de instrucciones para ver las medidas para la instalación del soporte de pared.
- Para conocer el peso del televisor, consulte el Manual de instrucciones o la Guía de referencia del televisor.
Nota
- Cuando el televisor está instalado en la pared, el lado superior del televisor está ligeramente inclinado hacia delante.
- Le recomendamos que compruebe la posición del televisor desde el lugar donde mirará la televisión.
2 Alinee WM1 con la pared y realice cuatro marcas.
Nota
- Use un nivel para comprobar que el WM1 queda recto.
3 Taladre los orificios en las marcas.
Asegúrese de que la parte de la pared donde se van a taladrar los orificios sea lo suficientemente resistente para soportar un peso de al menos cuatro veces superior al del televisor.
Nota
- Los agujeros guía deben tener una profundidad de 75 mm y deben taladrarse usando una broca de 10 mm de diámetro.
4
5
Instale WM1 en la pared usando los tornillos (no suministrados) y las arandelas (no suministradas) adecuados.
Nota
- Use un nivel para comprobar que el WM1 queda recto.
Precaución
- No apriete en exceso el tornillo de madera de 8 mm × 60 mm. Un apriete incorrecto podría reducir la capacidad de retención del tornillo de madera de 8 mm × 60 mm.
6 Extienda el brazo del soporte hasta el tope.
Preparación para instalar el televisor
Los métodos de operación pueden variar según el modelo. Consulte "Preparación para instalar el televisor" en la página 552.
Instalación del televisor en la pared
3 Monte el WM7. (Solo 26 mm)
4 Atornille el lado izquierdo y el lado derecho del soporte de pared y fije el WM3.
Nota
- Acople WM3 a la parte del televisor que entra en contacto con la pared cuando se gira.
- No coloque WM3 en etiquetas, orificios de ventilación ni altavoz.
5
6 Al mover el televisor, sujételo con fuerza por la base.
Nota
- Es posible que el televisor no se mueva cerca de la pared dependiendo del tipo y el número de cables conectados. Esto no es indicativo de un fallo de funcionamiento.
7
ADVERTENCIA
- Se necesitan dos o más personas (tres o más personas para un televisor de 189,3 cm (75 pulgadas) o más grande) para transportar un televisor grande (excepto Egipto).
Se necesitan dos o más personas (tres o más personas para un televisor de 75 pulgadas (189,3 cm) o más grande) para transportar un televisor grande (solamente Egipto).
Confirmación del final de la instalación
Verifique los siguientes puntos.
- Que los cables no estén retorcidos ni atrapados.
ADVERTENCIA
- La colocación inadecuada del cable de alimentación de CA, etc., puede ser causa de un incendio o de descargas eléctricas debido a un cortocircuito. Por razones de seguridad, no olvide confirmar que haya finalizado la instalación.
Información adicional
Para retirar el televisor, lleve a cabo el procedimiento de instalación a la inversa.
ADVERTENCIA
- Se necesitan dos o más personas (tres o más personas para un televisor de 189,3 cm (75 pulgadas) o más grande) para transportar un televisor grande (excepto Egipto).
Se necesitan dos o más personas (tres o más personas para un televisor de 75 pulgadas (189,3 cm) o más grande) para transportar un televisor grande (solamente Egipto).
Installationsinformationen zum Verwenden der Wandhalterung (SU-WL900) von Sony
Kompatibles Lochmuster für die Wandmontage:
Außer Ägypten:
163,9 cm (65 Zoll) / 138,8 cm (55 Zoll)
Nur Ägypten:
65 Zoll (163,9 cm) / 55 Zoll (138,8 cm)
Der in dieser Anleitung verwendete Produktname „Fernsehgerät“ kann je nach Ihrem Modell variieren. Den tatsächlichen Produktnamen finden Sie in der Bedienungs- oder der Referenzanleitung.
Für den Kunden
Zum Schutz des Produkts und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation des Fernsehgeräts von einem Sony-Händler oder lizenzierten Fachleuten ausführen zu lassen.
Versuchen Sie nicht, das Gerät selbst zu installieren.
Für Sony-Händler und Montagefachleute
Achten Sie bei der Installation, der regelmäßigen Wartung und der Überprüfung des Produkts in erster Linie auf Sicherheit.
Zur Installation dieses Produkts sind Fachkenntnisse erforderlich, insbesondere um die Tragfähigkeit der Wand für das Gewicht des Fernsehgeräts sicherzustellen. Überlassen Sie die Montage dieses Produkts an der Wand unbedingt Sony-Händlern oder lizenzierten Fachleuten und ergreifen Sie bei der Montage geeignete Sicherheitsmaßnahmen. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen.
Befolgen Sie aus Gründen der Sicherheit und der ordnungsgemäßen Installation die Anleitung für die Wandhalterung, die Anleitung für das Fernsehgerät und die Anweisungen in diesem Handbuch.
Wandhalterung
Hinweise zur Sicherheit
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Für den Kunden
Montieren des Fernsehgeräts an der Wand
WARNUNG
INSTALLATION DURCH EINEN FACHMANN ERFORDERLICH
Dieses Produkt sollte nur von einem professionellen Monteur installiert werden, der darin geschult ist, die Stärke der Wand zu bestimmen, die das Gewicht des Fernsehgeräts tragen muss. Wenn das Gerät während der Installation nicht ordnungsgemäß gesichert wird, kann das Fernsehgerät herunterfallen und schwerwiegende Verletzungen verursachen. Sony ist nicht haftbar für Schäden oder Verletzungen, die durch einen fehlerhaften Umgang oder die unsachgemäße Installation bzw. die Installation eines anderen als des installierbaren Produkts verursacht wurden. Ihre gesetzlichen Rechte (wenn zutreffend) sind davon nicht betroffen.
An die Sony-Händler
Zur Montage dieses Produkts sind ausreichende Fachkenntnisse erforderlich. Lesen Sie sich diese Anleitung unbedingt sorgfältig durch, um die Montagearbeiten sicher durchzuführen. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch die fehlerhafte Handhabung oder eine unsachgemäße Montage. Händigen Sie diese Anleitung nach der Montage dem Kunden aus.
Diese Anleitung zeigt die richtige Handhabung des Produkts und wichtige Vorsichtshinweise, die notwendig sind, um Unfälle zu vermeiden. Es liegt in Ihrer Verantwortung, alle Anweisungen in dieser Anleitung zu lesen, sie genau zu verstehen und zu befolgen. Andernfalls kann es zu schwerwiegenden Personen- oder Sachschäden bzw. zu einem Erlöschen der Garantie kommen. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf.
Produkte von Sony wurden im Hinblick auf die Sicherheit entwickelt. Wenn die Produkte aber falsch verwendet werden, kann dies zu schwerwiegenden Verletzungen durch Feuer, Stromschlag, das Kippen des Produkts oder das Herunterfallen des Produkts führen. Beachten Sie unbedingt die Vorsichtshinweise, um solche Unfälle zu vermeiden.
Für den Kunden
WARNUNG
Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu schwerwiegenden Verletzungen oder Tod durch Feuer, Stromschlag oder das Herunterfallen des Produkts kommen.
Überlassen Sie die Montage lizenzierten Fachleuten und halten Sie Kinder während der Montage fern.
Wenn die Wandhalterung oder das Fernsehgerät nicht korrekt montiert werden, kann es zu den folgenden Unfällen kommen. Achten Sie darauf, dass die Montage durch einen lizenzierten Fachmann ausgeführt wird.
- Das Fernsehgerät kann herunterfallen und schwerwiegenden Verletzungen wie Prellungen oder Brüche verursachen.
- Wenn die Wand, an der die Wandhalterung montiert werden soll, instabil, uneben oder nicht senkrecht zum Boden ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen. Die Wand sollte mindestens das vierfache Gewicht des Fernsehgeräts tragen können. (Informationen zum Gewicht des Fernsehgeräts finden Sie in der Bedienungs- oder Referenzanleitung des Geräts.)
- Wenn die Montage der Wandhalterung an der Wand nicht ausreichend stabil ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen.
Überlassen Sie die Umpositionierung bzw. den Abbau des Fernsehgeräts einem lizenzierten Fachmann.
Wenn andere Personen als ein lizenzierter Fachmann den Transport oder Abbau des Fernsehgeräts übernehmen, kann es herunterfallen und Verletzungen oder Sachschäden verursachen. Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten). Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ägypten).
Entfernen Sie keine Schrauben usw., nachdem Sie das Fernsehgerät montiert haben.
Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.
Nehmen Sie keine Veränderungen an Teilen der Wandhalterung vor.
Andernfalls kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen.
Montieren Sie keine Geräte außer dem installierbaren Produkt.
Diese Wandhalterung wurde nur zur Verwendungen mit dem installierbaren Produkt entwickelt. Wenn Sie andere als das angegebene Gerät montieren, kann sie herunterfallen oder brechen und Verletzungen oder Sachschäden verursachen.
Belasten Sie die Wandhalterung nur mit dem Gewicht des Fernsehgeräts. Setzen Sie das Fernsehgerät keinen Erschütterungen nach links/rechts oder oben/ unten aus.
Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.
Lehnen und hängen Sie sich nicht an das Fernsehgerät.
Lehnen und hängen Sie sich nicht an das Fernsehgerät, da es auf Sie fallen und schwerwiegende Verletzungen verursachen könnte.
Bewahren Sie kleine Zubehörteile IMMER außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlicherweise verschluckt werden.
VORSICHT
Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu Verletzungen oder Sachschäden kommen.
- Achten Sie darauf, dass Sie sich nicht die Finger einklemmen, während Sie mit der Wandhalterung arbeiten oder das Fernsehgerät drehen.
- Gehen Sie beim Schwenken des Fernsehgeräts vorsichtig vor und achten Sie darauf, dass Sie keine Personen in der Nähe treffen.
- Lagern Sie die nicht verwendeten Teile unbedingt zur künftigen Verwendung an einem sicheren Ort. Halten Sie sie von Kindern fern.
Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Produkt aus.
Üben Sie keine übermäßige Gewalt auf die Oberseite des Fernsehgeräts aus. Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.
Dieses Produkt nicht in der Nähe von medizinischen Geräten aufstellen.
Dieses Produkt (einschließlich der Zubehörteile) enthält einen oder mehrere Magnete, die Herzschnittmacher, programmierbare Shunt-Ventile für die Behandlung von Hydrozephalus oder andere medizinische Geräte beeinträchtigen können. Stellen Sie dieses Produkt nicht in der Nähe von Personen auf, die solche medizinischen Geräte verwenden. Konsultieren Sie Ihren Arzt vor der Benutzung dieses Produkts, falls Sie ein solches medizinisches Gerät verwenden.
Außer Reichweite von Kindern oder beaufsichtigten Personen halten.
Dieses Produkt (einschließlich der Zubehörteile) enthält einen oder mehrere Magnete. Verschlucken von Magneten könnte ernsthafte Schäden, wie z. B. Erstickungsgefahr oder Darmverletzungen, verursachen. Falls Magnete (oder ein Magnet) verschluckt werden, konsultieren Sie unverzüglich einen Arzt.
Vorsichtshinweise
- Wenn Sie das Fernsehgerät längere Zeit verwenden, wenn es an der Wandhalterung angebracht ist, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerät verfärben oder die Tapete kann sich lösen.
- Wenn die Wandhalterung nach der Montage an der Wand entfernt wird, verbleiben die Schraubenbohrungen.
- Verwenden Sie die Wandhalterung nicht an Orten, an denen sie mechanischen Vibrationen ausgesetzt ist.
Montieren der Wandhalterung
An die Sony-Händler
WARNUNG
Die folgenden Anweisungen gelten nur für Sony-Händler. Lesen Sie sich unbedingt die oben aufgeführten Sicherheitshinweise durch und achten Sie während der Montage, Wartung und Überprüfung des Produkts insbesondere auf die Sicherheit.
Installieren Sie die Wandhalterung nicht auf einer Wandfläche, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen.
Installieren Sie die Wandhalterung nicht auf einer Wandfläche, wie einer Säule, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen. Wenn eine Person oder ein Objekt gegen die vorstehende Ecke oder Seite des Fernsehgeräts stößt, kann es zu Verletzungen oder Sachschäden kommen.
Montieren Sie das Fernsehgerät nicht über oder unter einem Klimagerät.
Wenn das Fernsehgerät längere Zeit austretendem Wasser oder dem Luftstrom einer Klimaanlage ausgesetzt ist, kann es zu einem Brand, Stromschlag oder einer Fehlfunktion des Fernsehgeräts kommen.
Achten Sie darauf, die Wandhalterung entsprechend den Anweisungen in dieser Anleitung sicher an der Wand zu montieren.
Wenn Schrauben locker sind oder herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Achten Sie darauf, dass Sie passende Schrauben für das Material der Wand verwenden, und installieren Sie das Gerät sicher mit vier Schrauben mit einem Durchmesser von 8 mm (oder entsprechend).
Verwenden Sie unbedingt die mitgelieferten Schrauben und Befestigungsteile entsprechend den Anweisungen in dieser Anleitung. Wenn Sie andere Teile verwenden, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.
Bauen Sie die Halterung ordnungsgemäß entsprechend den in dieser Anleitung beschriebenen Schritten zusammen.
Wenn die Schrauben lose sind oder herausfallen, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.
Ziehen Sie die Schrauben unbedingt an den dafür vorgesehenen Positionen fest.
Andernfalls kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.
Achten Sie darauf, das Fernsehgerät während der Montage keinen Erschütterungen auszusetzen.
Wenn das Fernsehgerät Erschütterungen ausgesetzt wird, kann es herunterfallen oder brechen. Dies kann zu Verletzungen führen.
Achten Sie darauf, das Fernsehgerät an einer Wand zu montieren, die senkrecht und eben ist.
Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen verursachen.
Sichern Sie die Kabel nach der ordnungsgemäßen Montage des Fernsehgeräts ordnungsgemäß.
Wenn sich Personen oder Gegenstände in den Kabeln verfangen, kann diese zu Verletzungen oder Schäden am Fernsehgerät führen.
Verhindern Sie, dass das Netz- oder die Verbindungskabel eingeklemmt werden.
Wenn das Netz- oder die Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt werden oder gewaltsam verbogen oder verdreht werden, können die internen Adern freigelegt werden und es kann zu einem Kurzschluss oder Stromschlag kommen. Dies kann zu einem Brand oder Stromschlag führen.
Die Schrauben zur Sicherung der Wandhalterung an der Wand sind nicht mitgeliefert.
Verwenden Sie passende Schrauben für das Material und die Struktur der Wand, wenn Sie die Wandhalterung montieren.
Bevor Sie beginnen
- Die in diesem Handbuch gezeigten Abbildungen von Fernsehgeräten sind Beispiele, die zur anschaulichen Erläuterung der Bedienung dienen. Aus diesem Grund können die Abbildungen von Ihrem tatsächlichen Fernsehgerät abweichen.
Woraus besteht Ihre Wand?
Überprüfen Sie zuerst die Art der Wand, an der der Fernseher installiert werden soll.
Trockenbauwand mit Ständern
Vorsichtshinweise
- Maximale Stärke der Trockenbauwand: 16 mm.
- Stellen Sie sicher, dass die Größe der inneren Holzständer mindestens 51 mm × 102 mm als allgemeine oder 38 mm × 89 mm als Nenngröße beträgt.
- Halten Sie einen minimalen horizontalen Abstand von 406 mm zwischen den Halterungen ein.
Massivbeton oder Betonblockstein
Vorsichtshinweise
- Befestigen Sie die Wandhalterung direkt an der Massivbetonwand.
- Stellen Sie sicher, dass die Stärke der Massivbetonwand mindestens 203 mm beträgt.
- Stellen Sie sicher, dass die Größe jedes Betonblocksteins mindestens 203 mm × 203 mm × 406 mm beträgt.
Mit der SU-WL900 geliefert
- Stellen Sie sicher, dass alle Teile vorhanden sind.
- Einige Teile werden möglicherweise nicht für Ihr Modell verwendet.
WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
M3 (×2) | M4 (×5) | M6 (×4) |
WT1 (×6) | ||
Vorbereitung der Montage
- Halten Sie für die Installation die Bedienungs- oder Referenzanleitung und das Einrichtungshandbuch des Fernsehgeräts bereit.
- Überprüfen Sie die Montageposition des Fernsehgeräts.
- Halten Sie vier Schrauben mit einem Durchmesser von 8 mm und vier passende Unterlegscheiben (nicht mitgeliefert) bereit. Wählen Sie Schrauben, die für das Material der Wand geeignet sind.
- Legen Sie die folgenden Werkzeuge bereit:
| *1 | | 5,5 mm 10 mm | | |
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} | |
| *2 | *48 mm × 60 mm | *4 | |
*1 Nur für Trockenbauwände mit Ständern
*2 Nur für Massivbeton oder Betonblocksteine
*3 Je nach Modell
*4 Seien Sie vorsichtig bei der Auswahl der Schrauben und Unterlegscheiben
A Anbringen der Wandhalterung an Trockenbauwänden mit Ständern
WM1
Installation der Wandhalterung an der Wand
1 Legen Sie die Montageposition fest.
Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweist.
- Informationen zu den Abmessungen der Wandhalterung zur Montage an der Wand finden Sie unter „Technische Daten“ am Ende dieser Bedienungsanleitung.
- Informationen zum Gewicht des Fernsehgeräts finden Sie In der Bedienungs- oder Referenzanleitung des Geräts.
Hinweis
- Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne geneigt.
- Wir empfehlen Ihnen, die Position des Fernsehgeräts in der entsprechenden Sitzposition zu prüfen.
2
3 Richten Sie WM1 an der Wand aus und machen Sie vier Markierungen, die an den Ständern ausgerichtet sind.
Hinweis
- Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.
4 Bohren Sie an den Markierungen die oberen Vorbohrungen.
Stellen Sie sicher, dass die Position an der Wand, an der die Löcher gebohrt werden sollen, stark genug ist, um ein Gewicht von mindestens dem Vierfachen des Fernsehgeräts zu tragen.
Hinweis
- Die Vorbohrungen müssen auf eine Tiefe von 75 mm mit einem Bohreinsatz mit einem Durchmesser von 5,5 mm gebohrt werden.
5 Bringen Sie WM1 mit geeigneten Schrauben (nicht mitgeliefert) und Unterlegscheiben (nicht mitgeliefert) an der Wand an.
Hinweis
- Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.
Vorsichtsmaßnahme
- Ziehen Sie die Holzschraube 8 mm × 60 mm nicht übermäßig fest. Ein unsachgemäßes Festziehen kann die Haltekraft der Holzschraube 8 mm × 60 mm reduzieren.
6 Bohren Sie an den Markierungen die unteren Vorbohrungen. (Beachten Sie die Bohranweisungen in Schritt 4.)
7 Setzen Sie geeignete Schrauben und Unterlegscheiben in die Bohrungen ein.
Hinweis
- Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.
8 Ziehen Sie den Arm der Halterung bis zum Anschlag heraus.
Vorbereitung der Montage des Fernsehgeräts
Die Bedienungsmethoden können je nach Modell variieren. Siehe „Vorbereitung der Montage des Fernsehgeräts“ auf Seite 552.
Montieren des Fernsehgeräts an der Wand
3 Bringen Sie die Teile WM7 an. (nur 26 mm)
4 Schrauben Sie die linke und rechte Seite der Wandhalterung an und befestigen Sie WM3.
Hinweis
- Bringen Sie WM3 an dem Teil des Fernsehgeräts an, der beim Schwenken mit der Wand in Berührung kommt.
- Bringen Sie das WM3 nicht über Aufklebern, Belüftungsöffnungen oder Lautsprechern an.
5
6 Wenn Sie das Fernsehgerät bewegen, halten Sie es gut an der Unterseite fest.
Hinweis
- Je nach Art und Anzahl der angeschlossenen Kabel lässt sich das Fernsehgerät möglicherweise nicht sehr nahe an der Wand anbringen. Dabei handelt es sich nicht um eine Fehlfunktion.
7
WARNUNG
- Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).
Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ägypten).
Überprüfen der abgeschlossenen Montage
Überprüfen Sie die folgenden Punkte.
• Die Kabel sind nicht verdreht oder eingeklemmt.
WARNUNG
- Eine unsachgemäße Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen.
Sonstige Informationen
Führen Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgerät abnehmen.
WARNUNG
- Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).
Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ägypten).
B Bringen Sie die Wandhalterung an der Massivbeton- oder Betonblocksteinwand an
Installation der Wandhalterung an der Wand
1 Legen Sie die Montageposition fest.
Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweist.
- Informationen zu den Abmessungen der Wandhalterung zur Montage an der Wand finden Sie unter „Technische Daten“ am Ende dieser Bedienungsanleitung.
- Informationen zum Gewicht des Fernsehgeräts finden Sie In der Bedienungs- oder Referenzanleitung des Geräts.
Hinweis
- Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne geneigt.
- Wir empfehlen Ihnen, die Position des Fernsehgeräts in der entsprechenden Sitzposition zu prüfen.
2 Richten Sie WM1 an der Wand aus und machen Sie vier Markierungen.
Hinweis
- Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.
3 Bohren Sie Vorbohrungen an den markierten Stellen.
Stellen Sie sicher, dass die Position an der Wand, an der die Löcher gebohrt werden sollen, stark genug ist, um ein Gewicht von mindestens dem Vierfachen des Fernsehgeräts zu tragen.
Hinweis
- Die Vorbohrungen müssen auf eine Tiefe von 75 mm mit einem Bohreinsatz mit einem Durchmesser von 10 mm gebohrt werden.
4
5
Bringen Sie WM1 mit geeigneten Schrauben (nicht mitgeliefert) und Unterlegscheiben (nicht mitgeliefert) an der Wand an.
Hinweis
- Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.
Vorsichtsmaßnahme
- Ziehen Sie die Holzschraube 8 mm × 60 mm nicht übermäßig fest. Ein unsachgemäßes Festziehen kann die Haltekraft der Holzschraube 8 mm × 60 mm reduzieren.
6 Ziehen Sie den Arm der Halterung bis zum Anschlag heraus.
Vorbereitung der Montage des Fernsehgeräts
Die Bedienungsmethoden können je nach Modell variieren. Siehe „Vorbereitung der Montage des Fernsehgeräts“ auf Seite 552.
Montieren des Fernsehgeräts an der Wand
3 Bringen Sie die Teile WM7 an. (nur 26 mm)
4 Schrauben Sie die linke und rechte Seite der Wandhalterung an und befestigen Sie WM3.
Hinweis
- Bringen Sie WM3 an dem Teil des Fernsehgeräts an, der beim Schwenken mit der Wand in Berührung kommt.
- Bringen Sie das WM3 nicht über Aufklebern, Belüftungsöffnungen oder Lautsprechern an.
5
6 Wenn Sie das Fernsehgerät bewegen, halten Sie es gut an der Unterseite fest.
Hinweis
- Je nach Art und Anzahl der angeschlossenen Kabel lässt sich das Fernsehgerät möglicherweise nicht sehr nahe an der Wand anbringen. Dabei handelt es sich nicht um eine Fehlfunktion.
7
WARNUNG
- Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).
Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ägypten).
Überprüfen der abgeschlossenen Montage
Überprüfen Sie die folgenden Punkte.
• Die Kabel sind nicht verdreht oder eingeklemmt.
WARNUNG
- Eine unsachgemäße Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen.
Sonstige Informationen
Führen Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgerät abnehmen.
WARNUNG
- Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).
Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ägypten).
Installatie-informatie voor de Sony-wandmontagesteun (SU-WL900)
Compatibel gatenpatroon voor wandbevestiging:
Behalve Egypte:
163,9 cm (65 inch) / 138,8 cm (55 inch)
Alleen Egypte:
65 inch (163,9 cm) / 55 inch (138,8 cm)
De productnaam "tv" die in deze handleiding wordt gebruikt, kan afhankelijk van uw model variëren. Zie de gebruiksaanwijzing of de referentiegids voor de werkelijke productnaam.
Aan de klanten
Om het apparaat te beschermen en om veiligheidsredenen raadt Sony u met klem aan de televisie te laten installeren door een Sony-dealer of een erkende installateur. Probeer de installatie niet zelf uit te voeren.
Aan Sony-dealers en installateurs
Let goed op de veiligheid tijdens installatie, periodiek onderhoud en inspectie van dit product.
Voor de installatie van dit product is de nodige expertise vereist, met name om te bepalen of de muur sterk genoeg is om het gewicht van de televisie te dragen. Laat de installatie van dit product aan een muur uitvoeren door een Sony-dealer of een erkende installateur, en let goed op de veiligheid tijdens de installatie. Sony kan niet aansprakelijk worden gesteld voor schade of letsels als gevolg van een onjuiste behandeling of installatie.
Volg voor een veilige en juiste installatie de gebruiksaanwijzing van de wandmontagesteun, de gebruiksaanwijzing van de tv en de aanwijzingen in deze handleiding.
Wandmontagesteun
Veiligheid
Bedankt voor uw aankoop van dit product.
Aan de klanten
De tv aan de muur bevestigen
WAARSCHUWING
PROFESSIONELE INSTALLATIE VEREIST
Dit product mag uitsluitend worden geïnstalleerd door een erkende installateur die kan bepalen of de wand sterk genoeg is voor het gewicht van de tv. Als de steun niet goed aan de wand bevestigd wordt, dan kan de tv vallen en ernstig letsel veroorzaken. Sony is niet aansprakelijk voor schade of letsel als gevolg van verkeerde behandeling of onjuiste installatie, of voor installaties anders dan van het installeerbare product. Uw wettelijke rechten (indien van toepassing) worden niet aangetast.
Aan Sony-dealers
Om dit product te kunnen installeren is afdoende deskundigheid nodig. Lees deze gebruiksaanwijzing aandachtig door zodat u de installatie veilig kunt uitvoeren. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installatie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.
In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die vereist zijn om ongelukken te voorkomen. Het is uw verantwoordelijkheid om deze gebruiksaanwijzing goed door te lezen, alles daarin te begrijpen en alle instructies daarin te volgen. Als u deze verantwoordelijkheid niet neemt, dan kan dat resulteren in ernstig persoonlijk letsel of schade aan eigendommen, en zal de garantie komen te vervallen. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.
Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit echter ernstige letsels veroorzaken als gevolg van brand, elektrische schokken, omvallen of laten vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongevallen te voorkomen.
Aan de klanten
WAARSCHUWING
Als u de volgende voorzorgsmaatregelen niet in acht neemt, kan dit leiden tot ernstige verwondingen of zelfs de dood ten gevolge van brand, elektrische schokken of het laten vallen van het product.
Besteed de installatie uit aan bevoegde installateurs en houd kinderen uit de buurt tijdens de installatie.
Als de wandmontagesteun of de tv niet correct wordt geïnstalleerd, kunnen de volgende ongelukken zich voordoen. Zorg ervoor dat de installatie wordt uitgevoerd door bevoegde installateurs.
- De tv kan vallen en ernstige letsels veroorzaken, zoals kneuzingen of breuken.
- Als de muur waaraan de wandmontagesteun wordt bevestigd onstabiel of ongelijk is of niet loodrecht op de vloer staat, kan de steun vallen, met letelsel of beschadiging van eigendommen tot gevolg. De muur moet sterk genoeg zijn om ten minste vier keer het gewicht van de tv te dragen. (In de gebruiksaanwijzing of referentiegids van uw televisie vindt u het gewicht van uw televisie.)
- Als de wandmontagesteun niet stevig genoeg aan de muur wordt bevestigd, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg.
Als u de tv wilt verplaatsen of van de steun wilt halen, moet u dit werk uitbesteden aan bevoegde installateurs.
Als andere personen dan bevoegde installateurs de tv verplaatsen of van de steun halen, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg. Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte).
Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).
Verwijder de schroeven niet nadat de tv aan de steun is bevestigd.
Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.
Breng geen aanpassingen aan de onderdelen van de wandmontagesteun aan.
Als u dit wel doet, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg.
Installeer geen andere apparatuur dan het installeerbare product.
Deze wandmontagesteun is alleen geschikt voor gebruik met het installeerbare product. Als u andere producten dan het opgegeven product gaat installeren, kan het vallen of breken, met letsels of beschadiging van eigendommen tot gevolg.
Bevestig geen ander gewicht dan de tv aan de wandmontagesteun. Schud de tv niet van links naar rechts of op en neer.
Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.
Leun niet op en hang niet aan de tv.
Leun niet op en hang niet aan de tv. De tv kan op u vallen en ernstige letsels veroorzaken.
Houd kleine accessoires ALTIJD buiten het bereik van kinderen, zodat ze niet per ongeluk worden ingeslikt.
OPGELET
Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.
- Pas op dat uw vingers niet bekneld raken wanneer u met de wandmontagesteun bezig bent of aan de tv-set draait.
- Wees altijd voorzichtig wanneer u de tv ronddraait zodat u geen omstaanders raakt.
- Bewaar de ongebruikte onderdelen op een veilige plaats voor later gebruik. Houd ze uit de buurt van kinderen.
Oefen niet te veel druk uit op het product als u dit reinigt of onderhoudt.
Oefen niet te veel druk uit op de bovenkant van de tv. Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.
Plaats dit product niet dichtbij medische apparatuur.
Dit product (inclusief de accessoires) bevat magneten die de werking kunnen hinderen van pacemakers, programmeerbare shunt-ventielen voor de behandeling van hydrocefalie (waterhoofd), of andere medische apparatuur. Plaats dit product niet dichtbij mensen die dergelijke medische apparatuur gebruiken. Raadpleeg uw arts voordat u dit product gebruikt in het geval u dergelijke medische apparatuur gebruikt.
Houd buiten het bereik van kinderen of personen die onder toezicht staan.
Dit product (inclusief de accessoires) bevat magneten. Wanneer een magneet wordt ingeslikt, kan dit ernstige schade veroorzaken, zoals kans op verstikking of beschadiging van de darmen. In het geval één of meerdere magneten is ingeslikt, raadpleegt u onmiddellijk een arts.
Voorzorgsmaatregelen
- Als u de tv langere tijd gebruikt terwijl deze aan de wandmontagesteun is bevestigd, kan de muur achter of boven de tv verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de muur is gemaakt.
- Als u de wandmontagesteun verwijdert nadat u deze aan de muur hebt bevestigd, dan blijven de schroefgaten zichtbaar.
- Gebruik de wandmontagesteun niet op plaatsen waar deze wordt blootgesteld aan mechanische trillingen.
De wandmontagesteun installeren
Aan Sony-dealers
WAARSCHUWING
De volgende instructies gelden enkel voor Sony-dealers. Lees zeker de bovenstaande veiligheidsmaatregelen en schenk extra aandacht aan de veiligheid tijdens de installatie, het onderhoud en de controle van dit product.
Installeer de wandmontagesteun niet op een muuroppervlak waarbij de hoeken of de zijkanten van de tv de wand niet raken.
Installeer de wandmontagesteun niet op muuroppervlakken, zoals een pilaar, waarbij de hoeken of de zijkanten van de tv de wand niet raken. Als een persoon of voorwerp tegen een uitstekende hoek of zijkant van de tv botst, kan dit letsels of beschadiging van eigendommen tot gevolg hebben.
Installeer de tv niet boven of onder een airconditioner.
Als de tv voor langere tijd wordt blootgesteld aan waterlekkage of luchtcirculatie van een airconditioner, kan dit brand, elektrische schokken of een storing van de tv tot gevolg hebben.
Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing.
Als een van de schroeven los zit of valt, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg. Zorg ervoor dat u de juiste schroeven gebruikt voor het type muur en bevestig het apparaat stevig met vier schroeven van 8 mm diameter (of gelijkwaardig).
Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.
Zorg ervoor dat u de steun correct monteert volgens de instructies in deze gebruiksaanwijzing.
Als een van de schroeven los zit of valt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.
Draai de schroeven stevig vast op de aangegeven plaats.
Als u dit niet doet, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.
Stel de tv niet bloot aan schokken tijdens de installatie.
Als de tv wordt blootgesteld aan schokken, kan die vallen of breken. Dit kan letsels tot gevolg hebben.
Bevestig de tv aan een vlakke muur die loodrecht op de vloer staat.
Als u dit niet doet, kan de tv vallen, met letsels tot gevolg.
Bundel de kabels goed samen na het installeren van de tv.
Als mensen of voorwerpen blijven haperen aan de kabels, kan dit letsels of beschadiging van de tv tot gevolg hebben.
Zorg ervoor dat het netsnoer en de verbindingskabel niet geklemd raken.
Als het netsnoer of de verbindingskabel geklemd raakt tussen de steun en de muur of als een van beide met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd, waardoor er kortsluiting of een stroomonderbreking kan worden veroorzaakt. Dit kan brand of elektrische schokken tot gevolg hebben.
De schroeven die u nodig hebt om de wandmontagesteun te bevestigen, zijn niet bijgeleverd.
Gebruik voor het bevestigen van de wandmontagesteun schroeven die geschikt zijn voor het materiaal en de structuur van de muur.
Voor u aan de slag gaat
- De illustraties van de tv die in deze handleiding worden getoond, zijn voorbeelden die worden gebruikt om de handelingen te verduidelijken. Daarom kunnen de afbeeldingen afwijken van uw werkelijke tv.
Waaruit bestaat de muur?
Ga eerst na aan welk type muur u de tv zult bevestigen.
Gipsplaatwand met stijlen
Voorzorgsmaatregelen
- Maximale dikte van de gipsplaten: 16 mm.
- Zorg ervoor dat het formaat van de houten stijlen minstens 51 mm × 102 mm bedraagt voor normaal of 38 mm × 89 mm voor nominaal.
- Zorg voor minstens 406 mm horizontale afstand tussen de bevestigingsstukken.
Massief beton of betonstenen
Voorzorgsmaatregelen
- Bevestig de wandmontagesteun rechtstreeks aan de muur uit massief beton.
- Zorg ervoor dat muur uit massief beton minstens 203 mm dik is.
- Zorg ervoor dat het formaat van elke betonsteen minstens 203 mm × 203 mm × 406 mm bedraagt.
Bijgeleverd bij SU-WL900
- Ga na of alle onderdelen bijgeleverd zijn.
- Sommige onderdelen mogen niet worden gebruikt voor uw model.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
De voorbereidingen treffen voor de installatie
- Houd de gebruiksaanwijzing of referentiegids en de installatiehandleiding van de televisie bij de hand vóór de installatie.
- Bepaal waar u de tv zult installeren.
- Voorzie vier schroeven met een diameter van 8 mm en vier onderlegringen (niet bijgeleverd). Gebruik schroeven die geschikt zijn voor het materiaal van de muur.
- Bereid het volgende gereedschap voor:
| *1 |   5,5 mm 10 mm | ||
| *2 |  | 1,5 N·m{15 kgf·cm} | *3 1,5 N·m{15 kgf·cm} |
 | *2 | *48 mm × 60 mm | *4 |
*1 Alleen voor gipsplaatwand met stijlen
*2 Alleen voor massief beton en betonstenen
*3 Afhankelijk van de modellen
*4 Let op bij het kiezen van de schroeven en onderlegringen
A Bevestig de wandmontagesteun aan de gipsplaatwand met stijlen
WM1
De wandmontagesteun aan de wand bevestigen
1 Bepaal de locatie van de installatie.
Voorzie voldoende ruimte voor de televisie aan de muur en zorg ervoor dat deze minstens vier keer het gewicht van de televisie kan dragen.
- Zie "Technische gegevens" aan het eind van deze gebruiksaanwijzing voor de installatiematen van de wandmontagesteun op de wand.
- In de gebruiksaanwijzing of referentiegids van uw televisie vindt u het gewicht van uw televisie.
Opmerking
- Wanneer uw televisie aan een muur is bevestigd, helt de bovenzijde van de televisie licht naar voor.
- We adviseren om de positie van de tv in de kijkruimte te controleren.
2
3 Plaats WM1 horizontaal tegen de muur en breng vier markeringen aan ter hoogte van de stijlen.
Opmerking
- Gebruik een waterpas om te controleren of WM1 waterpas is.
4 Boor gaten voor in de bovenste markeringen.
Wees er zeker van dat de plek op de muur waar u de gaten wilt boren sterk genoeg is om het gewicht van ten minste vier keer dat van de televisie te te dragen.
Opmerking
- De voorgeboorde gaten moeten 75 mm diep zijn en een diameter van 5,5 mm hebben.
5 Bevestig WM1 aan de muur met behulp van geschikte schroeven (niet bijgeleverd) en onderlegringen (niet bijgeleverd).
Opmerking
- Gebruik een waterpas om te controleren of WM1 waterpas is.
Voorzichtig
- Houten schroef 8 mm × 60 mm niet te vast aandraaien. Incorrect aandraaien kan de houdkracht van de houten schroef 8 mm × 60 mm verminderen.
6 Boor gaten voor in de onderste markeringen. (Zie stap 4 voor de boorinstructies.)
7 Breng gepaste schroeven en onderlegringen aan in de openingen.
Opmerking
- Gebruik een waterpas om te controleren of WM1 waterpas is.
8 Trek de arm van de steun volledig uit.
De installatie van de tv voorbereiden
De bedieningsmethode kan afhankelijk van het model variëren. Zie "De installatie van de tv voorbereiden" op pagina 552.
De tv aan de muur bevestigen
3 Bevestig WM7. (Alleen 26 mm)
4 Schroef de linker- en rechterkant van de wandmontagesteun vast en bevestig WM3.
Opmerking
- Bevestig WM3 tegen het onderdeel van de tv dat met de wand in contact komt, wanneer de tv wordt gedraaid.
- Bevestig WM3 niet op de labels, ventilatieopeningen en luidspreker.
5
6 Houd de tv tijdens het verplaatsen ervan stevig aan de onderkant vast.
Opmerking
- De tv mag niet te dicht in de buurt van de muur komen, afhankelijk van het type en het aantal aangesloten kabels. Dit is geen storing.
7
WAARSCHUWING
- Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).
De installatie controleren
Controleer de volgende punten.
- Het snoer en de kabel zijn niet verstrengeld of gekneld.
WAARSCHUWING
- Een fout aangesloten netsnoer enz. kan door een kortsluiting brand of elektrische schokken veroorzaken. Controleer altijd achteraf de installatie om zeker te zijn dat alles veilig is.
Extra informatie
Voer de hiervoor beschreven installatieprocedure omgekeerd uit om de tv van de muur te verwijderen.
WAARSCHUWING
- Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).
B De wandmontagesteun bevestigen aan massief beton of betonstenen
WM1
De wandmontagesteun aan de wand bevestigen
1 Bepaal de locatie van de installatie.
Voorzie voldoende ruimte voor de televisie aan de muur en zorg ervoor dat deze minstens vier keer het gewicht van de televisie kan dragen.
- Zie "Technische gegevens" aan het eind van deze gebruiksaanwijzing voor de installatiematen van de wandmontagesteun op de wand.
- In de gebruiksaanwijzing of referentiegids van uw televisie vindt u het gewicht van uw televisie.
Opmerking
- Wanneer uw televisie aan een muur is bevestigd, helt de bovenzijde van de televisie licht naar voor.
- We adviseren om de positie van de tv in de kijkruimte te controleren.
2 Plaats WM1 horizontaal tegen de muur en breng vier markeringen aan.
Opmerking
- Gebruik een waterpas om te controleren of WM1 waterpas is.
3 Boor proefgaten op de markeerpunten.
Wees er zeker van dat de plek op de muur waar u de gaten wilt boren sterk genoeg is om het gewicht van ten minste vier keer dat van de televisie te te dragen.
Opmerking
- De voorgeboorde gaten moeten 75 mm diep zijn en een diameter van 10 mm hebben.
5 Bevestig WM1 aan de muur met behulp van geschikte schroeven (niet bijgeleverd) en onderlegringen (niet bijgeleverd).
Opmerking
- Gebruik een waterpas om te controleren of WM1 waterpas is.
Voorzichtig
- Houten schroef 8 mm × 60 mm niet te vast aandraaien. Incorrect aandraaien kan de houdkracht van de houten schroef 8 mm × 60 mm verminderen.
6 Trek de arm van de steun volledig uit.
De installatie van de tv voorbereiden
De bedieningsmethode kan afhankelijk van het model variëren. Zie "De installatie van de tv voorbereiden" op pagina 552.
De tv aan de muur bevestigen
2
3 Bevestig WM7. (Alleen 26 mm)
4 Schroef de linker- en rechterkant van de wandmontagesteun vast en bevestig WM3.
Opmerking
- Bevestig WM3 tegen het onderdeel van de tv dat met de wand in contact komt, wanneer de tv wordt gedraaid.
- Bevestig WM3 niet op de labels, ventilatieopeningen en luidspreker.
5
6 Houd de tv tijdens het verplaatsen ervan stevig aan de onderkant vast.
Opmerking
- De tv mag niet te dicht in de buurt van de muur komen, afhankelijk van het type en het aantal aangesloten kabels. Dit is geen storing.
7
WAARSCHUWING
- Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).
De installatie controleren
Controleer de volgende punten.
- Het snoer en de kabel zijn niet verstrengeld of gekneld.
WAARSCHUWING
- Een fout aangesloten netsnoer enz. kan door een kortsluiting brand of elektrische schokken veroorzaken. Controleer altijd achteraf de installatie om zeker te zijn dat alles veilig is.
Extra informatie
Voer de hiervoor beschreven installatieprocedure omgekeerd uit om de tv van de muur te verwijderen.
WAARSCHUWING
- Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).
Informazioni sull'installazione per l'utilizzo della staffa di montaggio a parete Sony (SU-WL900)
Disposizione dei fori di montaggio a parete compatibili:
Eccetto che per l'Egitto:
163,9 cm (65 pollici) / 138,8 cm (55 pollici)
Solo per l'Egitto:
65 pollici (163,9 cm) / 55 pollici (138,8 cm)
Il nome del prodotto "Televisore" indicato nel presente manuale potrebbe variare a seconda del modello. Consultare il Manuale d'uso o la Guida di riferimento per il nome del prodotto effettivo.
Ai Clienti
Per la protezione del prodotto e per motivi di sicurezza, Sony consiglia caldamente di far realizzare l'installazione del televisore da rivenditori Sony o distributori autorizzati. Non cercare di installarlo da soli.
Per i rivenditori e gli installatori Sony
Prestare particolare attenzione alle misure di sicurezza durante l'installazione, la manutenzione periodica e la revisione del presente prodotto.
Per l'installazione di questo prodotto è necessaria una certa esperienza, soprattutto per stabilire la resistenza del muro che dovrebbe sostenere il peso del televisore. Affidare il lavoro di collocazione di questo prodotto a parete a rivenditori Sony o a distributori autorizzati e prestare l'attenzione necessaria alla sicurezza durante l'installazione. Sony non si assume alcuna responsabilità in caso di danni o ferite causate da una gestione non adeguata o da un'installazione scorretta.
Per un'installazione sicura e corretta, seguire il Manuale d'uso della staffa di montaggio a parete, il Manuale d'uso del televisore e le istruzioni contenute nel presente manuale.
Staffa di montaggio a parete
Informazioni sulla sicurezza
Grazie per aver acquistato questo prodotto.
Ai Clienti
Installazione del televisore a parete
AVVERTENZA
INSTALLAZIONE PROFESSIONALE NECESSARIA
Il presente prodotto deve essere installato esclusivamente da un professionista qualificato, in grado di verificare se la parete è sufficientemente solida da sostenere il peso della TV. Se non viene assicurata saldamente durante l'installazione, la TV potrebbe cadere e causare lesioni gravi. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto, da installazione non corretta o da installazioni di prodotti diversi da quello installato. Quanto dichiarato non pregiudica (eventuali) diritti legali dell'acquirente.
Informazioni per i rivenditori Sony
Per l'installazione di questo prodotto è necessario disporre di sufficiente competenza. Leggere attentamente il presente Manuale d'uso per garantire la corretta esecuzione della procedura di installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non corretta. Consegnare il presente manuale al cliente dopo l'installazione.
Il presente Manuale d'uso spiega come utilizzare correttamente questo prodotto; inoltre, contiene precauzioni importanti da rispettare per prevenire incidenti. È responsabilità dell'utente leggere, comprendere e rispettare tutte le istruzioni contenute nel presente Manuale d'uso. La mancata osservanza di quanto contenuto nel presente manuale potrebbe causare lesioni personali gravi o danni agli oggetti e potrebbe rendere nulla la garanzia. Conservare questo manuale a portata di mano per poterlo consultare in futuro.
I prodotti Sony sono progettati per essere sicuri. Ciononostante, è possibile che, se i prodotti vengono utilizzati in modo errato, si verifichino lesioni gravi dovute a incendi, scosse elettriche, ribaltamento o caduta dei prodotti stessi. Onde evitare tali incidenti, accertarsi di osservare le appropriate precauzioni per la sicurezza.
Ai Clienti
AVVERTENZA
Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi lesioni gravi o mortali a causa di incendi, scosse elettriche o caduta del prodotto.
Assicurarsi che l'installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante l'installazione.
Se la staffa di montaggio a parete o il televisore non vengono installati correttamente, possono verificarsi i seguenti incidenti. Accertarsi che l'installazione sia effettuata da personale autorizzato.
- Il televisore potrebbe cadere e causare lesioni gravi, per esempio contusioni o fratture.
- Se la parete su cui viene installata la staffa di montaggio a parete è instabile, irregolare oppure non è perpendicolare al pavimento, l'unità potrebbe cadere causando lesioni o danni a oggetti. La parete deve essere in grado di sostenere un peso almeno quattro volte superiore a quello del televisore. (Consultare il Manuale d'uso o la Guida di riferimento del televisore per verificarne il peso.)
- Se l'installazione della staffa di montaggio a parete non è sufficientemente salda sulla parete, l'unità potrebbe cadere e causare lesioni o danni a oggetti.
Assicurarsi che lo spostamento o lo smontaggio del televisore vengano eseguiti da personale autorizzato.
Qualora lo spostamento o lo smontaggio vengano eseguiti da personale non autorizzato, il televisore potrebbe cadere e causare lesioni o danni a oggetti. Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto).
Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 75 pollici (189,3 cm) e più) (solo per l'Egitto).
Dopo aver completato il montaggio del televisore, non rimuovere viti o altri elementi simili.
In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.
Non effettuare modifiche sulla staffa di montaggio a parete.
In caso contrario, la staffa di montaggio a parete potrebbe cadere e provocare lesioni o danni a oggetti.
Non montare prodotti diversi da quelli installati.
Questa staffa di montaggio a parete è progettata per essere utilizzata esclusivamente con il prodotto installato. Se viene montato un prodotto diverso da quello specificato, questo potrebbe cadere o rompersi causando lesioni o danni a oggetti.
Non collocare altri oggetti diversi dal televisore sulla staffa di montaggio a parete.
Non scuotere il televisore verso destra/sinistra o verso l'alto/il basso.
In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.
Non appoggiarsi né aggrapparsi al televisore.
Non appoggiarsi né aggrapparsi al televisore perché potrebbe cadere e causare lesioni gravi.
Tenere SEMPRE i piccoli accessori fuori dalla portata dei bambini, in modo che non vengano ingeriti per errore.
ATTENZIONE
In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi lesioni o danni a oggetti.
- Prestare attenzione a non schiacciarsi le dita durante l'utilizzo della staffa di montaggio a parete o mentre si fa ruotare la TV.
- Quando si orienta il TV, maneggiarlo con cautela e fare attenzione a non colpire eventuali persone nelle vicinanze.
- Accertarsi di riporre le parti non utilizzate in un luogo sicuro per riutilizzarle eventualmente in futuro.
Tenere queste parti fuori dalla portata dei bambini.
Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia o manutenzione.
Non applicare una forza eccessiva sulla parte superiore del televisore. In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.
Non collocare questo prodotto nelle vicinanze di dispositivi medicali.
Questo prodotto (accessori inclusi) contiene magneti che potrebbero interferire con pacemaker, valvole shunt programmabili per il trattamento dell'idrocefalo o altri dispositivi medicali. Non collocare questo prodotto nelle vicinanze di persone che fanno uso di tali dispositivi medicali. Consultare il proprio medico prima di usare questo prodotto se si fa uso di dispositivi medicali.
Conservare fuori dalla portata dei bambini o di soggetti che necessitano di supervisione.
Questo prodotto (accessori inclusi) contiene magneti. L'ingestione di magneti potrebbe causare gravi danni, come il rischio di soffocamento o lesioni intestinali. In caso di ingestione di magneti, consultare immediatamente un medico.
Precauzioni
- Se si utilizza il televisore installato sulla staffa di montaggio a parete per un tempo prolungato, è possibile che la parete dietro o sopra il televisore si scolorisca o che la carta da parati si stacchi, a seconda del materiale di cui è costituita la parete.
- Se la staffa di montaggio a parete viene rimossa dopo essere stata installata sulla parete, i fori delle viti rimangono.
- Non utilizzare la staffa di montaggio a parete in luoghi soggetti a vibrazioni meccaniche.
Installazione della staffa di montaggio a parete
Informazioni per i rivenditori Sony
AVVERTENZA
Le seguenti istruzioni si rivolgono esclusivamente ai rivenditori Sony. Accertarsi di leggere le precauzioni per la sicurezza descritte in precedenza e prestare particolare attenzione alla sicurezza durante le operazioni di installazione, manutenzione e controllo del prodotto.
Non installare la staffa di montaggio a parete su un muro dove gli angoli o i lati del televisore sporgono dalla superficie del muro stesso.
Non installare la staffa di montaggio a parete su un pilastro se gli angoli o i lati del televisore sporgono dalla superficie del pilastro stesso. Se una persona o un oggetto dovessero urtare la parte sporgente del televisore, potrebbero verificarsi lesioni o danni a oggetti.
Non installare il televisore sopra o sotto un condizionatore d'aria.
Se il televisore rimane esposto a perdite d'acqua o correnti d'aria provenienti da un condizionatore per lungo tempo, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti del televisore.
Accertarsi di installare saldamente la staffa di montaggio a parete rispettando le istruzioni contenute in questo Manuale d'uso.
Se una o più viti dovessero apparire allentate o dovessero cadere, la staffa di montaggio a parete potrebbe cadere a sua volta, causando lesioni a persone o danni a oggetti. Accertarsi di utilizzare viti adatte al tipo di parete e installare l'unità in maniera sicura usando quattro viti con diametro di 8 mm (o equivalenti).
Accertarsi di utilizzare correttamente le viti e gli altri materiali per l'installazione in dotazione rispettando le istruzioni contenute in questo Manuale d'uso. Se si utilizzano altri materiali, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.
Accertarsi di montare correttamente la staffa rispettando la procedura spiegata nel presente Manuale d'uso.
Se una o più viti dovessero apparire allentate o dovessero cadere, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.
Accertarsi di serrare saldamente le viti nella posizione indicata.
In caso contrario, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.
Evitare che il televisore subisca urti durante l'installazione.
Se il televisore subisce urti, potrebbe cadere o rompersi. Ciò potrebbe causare lesioni.
Accertarsi di installare il televisore su una parete perpendicolare e piana.
In caso contrario, il televisore potrebbe cadere e provocare lesioni.
Dopo aver completato correttamente l'installazione del televisore, fissare correttamente i cavi.
Qualora persone o oggetti dovessero rimanere impigliati nei cavi, ciò potrebbe causare lesioni o danni al televisore.
Verificare che il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.
Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra il prodotto e la parete oppure vengono piegati o attorcigliati forzatamente, è possibile che i conduttori interni restino scoperti, provocando cortocircuiti o rotture dei cavi stessi. Ciò potrebbe causare incendi o scosse elettriche.
Le viti necessarie per l'installazione della staffa di montaggio a parete non sono fornite in dotazione.
Per montare la staffa di montaggio a parete, utilizzare le viti appropriate per il materiale di cui è composta la parete.
Operazioni preliminari
- Le illustrazioni del televisore mostrate in questo manuale sono esempi utilizzati per spiegare in modo chiaro le operazioni. Per questo motivo, le illustrazioni potrebbero apparire diverse da quelle del televisore effettivo.
Di cosa è fatta la parete?
Innanzitutto, controllare il tipo di parete su cui sarà installata la TV.
Parete in cartongesso con montanti
Precauzioni
- Spessore massimo del cartongesso: 16 mm.
- Assicurarsi che la dimensione dei montanti di legno interni sia almeno 51 mm × 102 mm per comune o 38 mm × 89 mm per nominale.
- Mantenere uno spazio orizzontale minimo di 406 mm tra i fissaggi.
Parete in cemento pieno o mattoni di cemento
Precauzioni
- Montare la staffa di montaggio a parete direttamente sulla parete in cemento pieno.
- Assicurarsi che lo spessore della parete di cemento pieno sia di almeno 203 mm.
- Assicurarsi che la dimensione di ciascun mattone di cemento sia di almeno 203 mm × 203 mm × 406 mm.
Controllo degli elementi
In dotazione con SU-WL900
- Verificare che tutti gli elementi necessari siano inclusi.
- Alcune parti non possono essere usate per il proprio modello.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Preparazione per l'installazione
- Tenere il Manuale d'uso o la Guida di riferimento e la Guida di installazione del televisore a portata di mano prima dell'installazione.
- Controllare la posizione di installazione del televisore.
- Preparare quattro viti con diametro di 8 mm e quattro rondelle appropriate (non in dotazione). Scegliere viti adatte al materiale di cui è composta la parete.
• Preparare i seguenti utensili:
| *1 | | 5,5 mm 10 mm | | |
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} | |
 | *2 | *48 mm × 60 mm | *4 | |
*1 Solo per pareti in cartongesso con montanti
*2 Solo per pareti in cemento pieno o mattoni di cemento
*3 A seconda dei modelli
*4 Prestare attenzione al momento di scegliere le viti e le rondelle
A Fissaggio della staffa di montaggio a parete sulla parete in cartongesso con montanti
WM1
Installazione della staffa di montaggio a parete alla parete
1 Scegliere la posizione di installazione.
Assicurarsi che la parete abbia abbastanza spazio per il televisore e sia in grado di sostenere un peso pari almeno a quattro volte quello del televisore.
- Per le misurazioni relative all'installazione della staffa di montaggio a parete, consultare la sezione "Caratteristiche tecniche" alla fine del presente Manuale d'uso.
- Consultare il Manuale d'uso o la Guida di riferimento del televisore per conoscere il suo peso.
Nota
- Quando il televisore è installato alla parete, la parte superiore del televisore sporge leggermente in avanti.
- Raccomandiamo di verificare che la TV sia visibile correttamente dalla posizione prescelta.
2
3
Allineare WM1 alla parete e accertarsi che i quattro contrassegni siano allineati con i montanti.
Nota
- Utilizzare una livella per controllare che WM1 sia al livello giusto.
4 Effettuare quindi i fori superiori in corrispondenza dei contrassegni.
Assicurarsi che la posizione sulla parete dove eseguire i fori sia in grado di sostenere un peso pari almeno a quattro volte quello del televisore.
Nota
- I fori devono avere una profondità di 75 mm; utilizzare un trapano con punta con diametro di 5,5 mm.
5 Installare WM1 sulla parete utilizzando le viti (non in dotazione) e le rondelle (non in dotazione) appropriate.
Nota
- Utilizzare una livella per controllare che WM1 sia al livello giusto.
Precauzioni
- Non stringere eccessivamente la vite in legno da 8 mm × 60 mm. Un serraggio errato potrebbe ridurre la presa della vite in legno da 8 mm × 60 mm.
6 Effettuare i fori inferiori in corrispondenza dei contrassegni. (Fare riferimento al punto 4 per le istruzioni su come eseguire i fori.)
7 Inserire le viti e le rondelle appropriate nei fori.
Nota
- Utilizzare una livella per controllare che WM1 sia al livello giusto.
8 Estrarre completamente il braccio della staffa.
Preparazione per l'installazione del televisore
I metodi di funzionamento potrebbero variare a seconda del modello. Fare riferimento a "Preparazione per l'installazione del televisore" a pagina 552.
Installazione del televisore a parete
1
2
3
Fissare WM7. (Solo 26 mm)
4 Avvitare il lato sinistro e destro della staffa di montaggio a parete e collegare WM3.
Nota
- Fissare WM3 alla parte del televisore che entra in contatto con la parete quando viene ruotato.
- Non fissare WM3 sulle etichette, sui fori di ventilazione e sull'altoparlante.
5
6 Quando si sposta la TV, afferrarla e tenerla saldamente dal fondo.
Nota
- Il televisore potrebbe non spostarsi vicino alla parete a seconda del tipo e del numero di cavi collegati. Questo non è un malfunzionamento.
7
AVVERTENZA
- Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto).
Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 75 pollici (189,3 cm) e più) (solo per l'Egitto).
Controllo finale dopo l'installazione
Verificare quanto segue.
- I cavi non sono attorcigliati o incastrati.
AVVERTENZA
- Un posizionamento non corretto del cavo di alimentazione CA ecc. può causare corto circuiti e, di conseguenza, incendi o scosse elettriche. Una volta completata l'installazione, accertarsi di verificarne la sicurezza.
Altre informazioni
Per rimuovere il televisore, attenersi alla procedura di installazione descritta in precedenza, ma in ordine inverso.
AVVERTENZA
- Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto).
Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 75 pollici (189,3 cm) e più) (solo per l'Egitto).
B Fissaggio della staffa di montaggio a parete alla parete di cemento pieno o di mattoni di cemento
Installazione della staffa di montaggio a parete alla parete
1 Scegliere la posizione di installazione.
Assicurarsi che la parete abbia abbastanza spazio per il televisore e sia in grado di sostenere un peso pari almeno a quattro volte quello del televisore.
- Per le misurazioni relative all'installazione della staffa di montaggio a parete, consultare la sezione "Caratteristiche tecniche" alla fine del presente Manuale d'uso.
- Consultare il Manuale d'uso o la Guida di riferimento del televisore per conoscere il suo peso.
Nota
- Quando il televisore è installato alla parete, la parte superiore del televisore sporge leggermente in avanti.
- Raccomandiamo di verificare che la TV sia visibile correttamente dalla posizione prescelta.
2 Allineare WM1 alla parete e fare quattro contrassegni.
Nota
- Utilizzare una livella per controllare che WM1 sia al livello giusto.
3 Fare i fori basandosi sui contrassegni.
Assicurarsi che la posizione sulla parete dove eseguire i fori sia in grado di sostenere un peso pari almeno a quattro volte quello del televisore.
Nota
- I fori devono avere una profondità di 75 mm; utilizzare un trapano con punta con diametro di 10 mm.
4
5 Installare WM1 sulla parete utilizzando le viti (non in dotazione) e le rondelle (non in dotazione) appropriate.
Nota
- Utilizzare una livella per controllare che WM1 sia al livello giusto.
Precauzioni
- Non stringere eccessivamente la vite in legno da 8 mm × 60 mm. Un serraggio errato potrebbe ridurre la presa della vite in legno da 8 mm × 60 mm.
6 Estrarre completamente il braccio della staffa.
Preparazione per l'installazione del televisore
I metodi di funzionamento potrebbero variare a seconda del modello. Fare riferimento a "Preparazione per l'installazione del televisore" a pagina 552.
Installazione del televisore a parete
3 Fissare WM7. (Solo 26 mm)
4 Avvitare il lato sinistro e destro della staffa di montaggio a parete e collegare WM3.
Nota
- Fissare WM3 alla parte del televisore che entra in contatto con la parete quando viene ruotato.
- Non fissare WM3 sulle etichette, sui fori di ventilazione e sull'altoparlante.
5
6 Quando si sposta la TV, afferrarla e tenerla saldamente dal fondo.
Nota
- Il televisore potrebbe non spostarsi vicino alla parete a seconda del tipo e del numero di cavi collegati. Questo non è un malfunzionamento.
7
AVVERTENZA
- Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto).
Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 75 pollici (189,3 cm) e più) (solo per l'Egitto).
Controllo finale dopo l'installazione
Verificare quanto segue.
- I cavi non sono attorcigliati o incastrati.
AVVERTENZA
- Un posizionamento non corretto del cavo di alimentazione CA ecc. può causare corto circuiti e, di conseguenza, incendi o scosse elettriche. Una volta completata l'installazione, accertarsi di verificarne la sicurezza.
Altre informazioni
Per rimuovere il televisore, attenersi alla procedura di installazione descritta in precedenza, ma in ordine inverso.
AVVERTENZA
- Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 189,3 cm (75 pollici) e più) (eccetto che per l'Egitto).
Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per televisori da 75 pollici (189,3 cm) e più) (solo per l'Egitto).
Installationsinformation för användning av Sony väggfäste (SU-WL900)
Kompatibelt hålmönster för väggmontering:
Utom Egypten:
163,9 cm (65 tum) / 138,8 cm (55 tum)
Endast Egypten:
65 tum (163,9 cm) / 55 tum (138,8 cm)
Produktnamnet "TV" indikerat i denna manual kan variera beroende på din modell. Se bruksanvisningen eller referensmaterialet för det faktiska produktnamnet.
Till kunder
För att skydda produkten och av säkerhetsskäl rekommenderar Sony starkt att TV:n installeras av Sony-återförsäljare eller licensierade installatörer. Försök inte att installera den själv.
Till Sony-återförsäljare och installatörer
Ägna full uppmärksamhet åt säkerheten under installation, periodiskt underhåll och undersökning av denna produkt.
Tillräcklig expertis krävs för att installera denna produkt, speciellt för att fastställa väggens styrka när det gäller att hålla upp TV:ns vikt. Anlita alltid en Sony-återförsäljare eller en licensierad installatör och ägna vederbörlig uppmärksamhet åt säkerhet under installationen. Sony är inte ansvarsskyldiga för materiella skador eller personskador som orsakats av felaktig hantering eller felaktig installation.
För säkerhet och riktig installation, följ bruksanvisningen för väggfästet, TV:ns bruksanvisning och anvisningarna i denna manual.
Väggfäste
Om säkerhet
Tack för att du valt denna produkt.
Till kunder
Montera TV:n på väggen
WARNING
INSTALLATION MÅSTE UTFÖRAS AV KUNNIGA PERSONER
Denna produkt bör endast installeras av en kunnig installatör som är utbildad i att avgöra om väggen håller för TV:ns vikt. Det kan hända att TV:n faller i golvet och orsakar allvarlig skada om den inte säkras ordentligt under installationen. Sony är inte ansvarigt för eventuella person- eller materialskador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den installerbara produkten installerats. Dina eventuella lagenliga rättigheter påverkas inte.
Till Sony-återförsäljare
Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte hållas ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge denna manual till kunden efter utförd installation.
I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Det är ditt ansvar att noggrant läsa igenom, förstå och följa alla anvisningar i denna bruksanvisning. Underlåtenhet att göra det kan resultera i allvarlig personskada eller skada på egendom, och kan upphäva garantin. Behåll denna manual för framtida bruk.
Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Förebygg sådana olyckor genom att inte åsidosätta säkerheten.
Till kunder
WARNING
Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller dödsfall som följd av brand, elektriska stötar, att produkten välter eller faller ner.
Överlåt installationen till behörig personal och se till att barn inte befinner sig i närheten när installationen utförs.
Om väggfästet eller TV:n inte installeras på rätt sätt kan följande olyckor ske. Se till att installationen utförs av behörig personal.
- TV:n kan falla ner och orsaka allvarliga skador som skrapsår eller benbrott.
- Om väggen där väggfästet monteras inte är stabil, jämn eller lodrät mot golvet, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen skall vara stark nog att klara en vikt på minst fyra gånger TV:ns vikt.
(Mer information om vikten finns i bruksanvisningen eller referensmaterialet till TV:n.) - Om inte installationen av väggfästet sitter stabilt kan enheten lossna och orsaka skador på person och/eller egendom.
Överlåt förflyttning eller nedmontering av TV:n till behörig person.
Om obehöriga personer transporterar eller monterar ner TV:n kan den falla och orsaka allvarliga person- eller egendomsskador. Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV) för att bära en stor TV-apparat (utom Egypten).
Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV) för att bära en stor TV-apparat (endast Egypten).
Ta inte ur några skruvar etc. efter att TV:n monterats.
Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.
Modifiera inte väggfästets olika delar.
Då kan väggfästet lossna och orsaka skador på person och/eller egendom.
Montera ingen annan utrustning än den installerbara produkten.
Detta väggfäste är tillverkat enbart för användning tillsammans med installerbar produkt. Om du använder det för montering av annan utrustning kan det lossna eller gå sönder och orsaka skador på person eller egendom.
Utsätt inte väggfästet för annan belastning än den från TV:n.
Skaka inte TV:n åt vänster/höger, uppåt/nedåt.
Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.
Luta dig inte mot eller häng på TV:n.
Luta dig inte mot eller häng på TV:n eftersom den kan falla ner på dig och orsaka allvarlig skada.
Förvara ALLTID små tillbehör utom räckhåll för barn, så att de inte sväljs av misstag.
SE UPP
Om du inte efterföljer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.
- Var försiktig så att du inte klämmer dina fingrar när du hanterar väggfästet eller vrider TV:n.
- Hantera TV-apparaten försiktigt när du vrider på den, så att du inte råkar stöta till någon person i närheten.
- Förvara oanvända delar på en säker plast för framtida användning. Håll borta från barn.
Hantera enheten försiktig när du rengör den eller utför underhåll.
Tyng inte onödigt mycket på TV:ns ovensida. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.
Placera inte denna produkt i närheten av medicinsk utrustning.
Denna produkt (inklusive tillbehör) innehåller en eller flera magneter som kan påverka pacemakers, programmerbara shuntventiler för vattenskallebehandling, eller annan medicinsk utrustning. Placera inte denna produkt i närheten av personer som använder sådan medicinsk utrustning. Rådfråga en läkare innan du använder denna produkt om du själv använder sådan medicinsk utrustning.
Förvara produkten utom räckhåll för barn eller övervakade personer.
Denna produkt (inklusive tillbehör) innehåller en eller flera magneter. Om magneten/magneterna sväljs finns det risk för kvävning, tarmskador, eller andra allvarliga skador. Kontakta genast läkare om någon skulle råka svälja magneten/magneterna.
Försiktighetsåtgärder
- Om du använder TV:n monterad på väggfästet under en längre tid, finns det risk att väggen bakom eller ovanför TV:n missfärgas eller att tapeten lossnar, beroende på väggmaterialet.
- Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen.
- Använd inte väggfästet på platser som är utsatta för mekanisk vibration.
Installera väggfästet
Till Sony- återförsäljare
WARNING
Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.
Installera inte väggfästet på en yta där TV:ns hörn eller sidor skjuter ut från väggen.
Installera inte väggfästet på en yta, till exempel en pelare, där TV:ns hörn eller sidor skjuter ut från väggen. Om en person eller ett föremål råkar slå emot TV:ns utskjutande delar kan det leda till allvarlig person- eller egendomsskada.
Installera inte TV:n över eller under en luftkonditioneringsanläggning.
Om TV:n utsätts för vattenläckage eller luftströmmar från en luftkonditioneringsanläggning under en längre tid kan det leda till brand, elektriska stötar eller funktionsstörning hos TV:n.
Följ anvisningarna i den här bruksanvisningen noga så att monteringen av väggfästet uppfyller säkerhetskraven.
Om någon av skruvarna sitter löst eller lossnar kan väggfästet lossna och orsaka skador på person eller egendom. Försäkra dig om att du använder skruvar som är lämpliga för väggens material och installera enheten, med fyra skruvar som är 8 mm i diameter (eller motsvarande), på ett säkert sätt.
Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder ersättningsdetaljer kan TV:n falla ner och orsaka personskador eller skador på TV:n.
Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen.
Om någon av skruvarna sitter löst eller lossnat helt, kan TV:n lossna och orsaka personskador eller skador på TV:n.
Fäst och dra åt skruvarna på den plats där de är avsedda att sitta.
I annat fall kan TV:n falla ner och orsaka personskador eller skador på TV:n.
Utsätt inte TV:n för stötar vid installationen.
Om TV:n utsätts för stötar kan den falla ner eller gå sönder. Detta kan orsaka personskador.
Installera TV:n på en vägg som är både lodrät och slät.
Annars kan TV:n falla ner och orsaka personskador.
När TV:n installerats på rätt sätt fäster du kablarna ordentligt.
Om personer eller föremål trasslar in sig i kablarna kan det orsaka personskador eller skador på TV:n.
Se till att inte nätkabeln eller anslutningskabeln kommer i kläm.
Om nätkabeln eller anslutningskabeln kläms mellan enheten och väggen, eller böjs och vrids med våld, kan de inre ledarna i kablarna friläggas, vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt.
Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej.
Skruva fast väggfästet med skruvar som är avpassade efter väggmaterialet och väggens struktur.
Innan du börjar
- De bilder av TV-apparater som visas i denna manual är exempel avsedda att förtydliga anvisningarna. Det kan därför hända att bilderna skiljer sig från den aktuella TV:ns verkliga utseende.
Vad är din vägg byggd av?
Kontrollera först vilken typ av vägg TV:n ska installeras på.
Gipsvägg med träreglar
Försiktighetsåtgärder
- Maximal tjocklek för gipsvägg: 16 mm.
- Säkerställ att storleken av träreglarna är minst 51 mm × 102 mm för vanlig installation eller 38 mm × 89 mm för nominell installation.
- Behåll 406 mm horisontellt utrymme mellan fästena.
Massiv betong eller betongblock
Försiktighetsåtgärder
- Montera väggfästet direkt på den massiva betongväggen.
- Säkerställ att betongväggen är minst 203 mm tjock.
- Säkerställ att storleken av varje betongblock är minst 203 mm × 203 mm × 406 mm.
Medföljer SU-WL900
- Kontrollera så att alla delar medföljer.
- Vissa delar kanske inte används till din modell.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Förbereda installationen
- Ha TV:ns bruksanvisning eller referensmaterial och startguide till hands före installation.
- Kontrollera din TV:s monteringsplats.
- Förbered fyra skruvar med 8 mm diameter och fyra brickor (medföljer ej). Välj skruvar som är lämpliga för väggmaterialet.
- Förbered följande verktyg:
*1 |    5,5 mm 10 mm | ||
*2 |  |  1,5 N·m{15 kgf·cm} | *3 1,5 N·m{15 kgf·cm} |
 | *2 | *4 8 mm × 60 mm | *4 |
*1 Endast för gipsvägg med träreglar
*2 Endast för betongvägg eller betongblock
*3 Beroende på modeller
*4 Var noggrann när du väljer skruvar och brickor
A Montera väggfästet på gipsvägg med träreglar
WM1
Montera väggfästet på väggen
1 Välj installationsplats.
Kontrollera att väggen är stor nog för TV:n och att den är stark nog för en vikt som är fyra gånger TV:ns vikt.
- Se "Specifikationer" i slutet av denna bruksanvisning för mått för installation av väggfäste på väggen.
- Se TV:ns bruksanvisning eller referensmaterial avseende TV:ns vikt.
Obs!
- När TV:n monteras på väggen lutar TV:ns övre sida något framåt.
- Vi rekommenderar att du kontrollerar TV:n placering i visningsmiljön.
2
3 Rikta in WM1 mot väggen och gör fyra markeringar som är inriktade längs träreglarna.
Obs!
- Använd ett vattenpass för att kontrollera så att WM1 är i nivå.
4 Borra övre pilothål på markeringarna.
Se till att den plats på väggen där hålen ska borras håller för en vikt som är minst fyra gånger TV:ns vikt.
Obs!
- Pilothål måste borras till ett djup av 75 mm med en borrspets som är 5,5 mm i diameter.
5 Installera WM1 på väggen med lämpliga skruvar (medföljer ej) och brickor (medföljer ej).
Obs!
- Använd ett vattenpass för att kontrollera så att WM1 är i nivå.
Försiktighetsåtgärd
- Dra inte åt träskruv 8 mm × 60 mm för hårt. Felaktig åtdragning kan minska hälleffekten för träskruv 8 mm × 60 mm.
6 Borra nedre pilothål på markeringarna. (Se steg 4 för instruktioner om borning.)
7 Montera lämpliga skruvar och brickor i hålen.
Obs!
- Använd ett vattenpass för att kontrollera så att WM1 är i nivå.
8 Dra ut fästets arm hela vägen.
Förbered installationen av TV:n
Användningsmetoderna kan variera beroende på modell. Se "Förberedelse inför installationen av TV:n" på sidan 552.
Montera TV:n på väggen
3 Sätt fast WM7. (Endast 26 mm)
4 Skruva fast den vänstra och högra sidan av väggfästet och fäst WM3.
Obs!
- Fäst WM3 mot den del av TV:n som kommer i kontakt med väggen när den vrids.
- Fäst inte WM3 på etiketterna, ventilationshålen eller högtalare.
5
6 Håll ett ordentligt grepp i TV:ns underkant när den ska flyttas.
Obs!
- Beroende på vilken typ av och antalet kablar som är anslutna kan det hända att TV:n inte kan flyttas nära intill väggen. Detta är inte något fel.
7
WARNING
- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV) för att bära en stor TV-apparat (utom Egypten).
Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV) för att bära en stor TV-apparat (endast Egypten).
Kontrollera att installationen har slutförts
Kontrollera följande punkter.
- Sladden och kabeln inte har vridits eller kommit i kläm.
WARNING
- Felaktig placering av nätkabeln etc. leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts.
Övrig information
Ta bort TV:n genom att utföra installationsförfarandet i omvänd ordning.
WARNING
- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV) för att bära en stor TV-apparat (utom Egypten). Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV) för att bära en stor TV-apparat (endast Egypten).
B Montera väggfästet på massiv betong eller betongblock
Montera väggfästet på väggen
1 Välj installationsplats.
Kontrollera att väggen är stor nog för TV:n och att den är stark nog för en vikt som är fyra gånger TV:ns vikt.
- Se "Specifikationer" i slutet av denna bruksanvisning för mått för installation av väggfäste på väggen.
- Se TV:ns bruksanvisning eller referensmaterial avseende TV:ns vikt.
Obs!
- När TV:n monteras på väggen lutar TV:ns övre sida något framåt.
- Vi rekommenderar att du kontrollerar TV:n placering i visningsmiljön.
2 Rikta in WM1 mot väggen och gör fyra markeringar.
Obs!
- Använd ett vattenpass för att kontrollera så att WM1 är i nivå.
3 Borra ledhål i de markeringar du gjort.
Se till att den plats på väggen där hålen ska borras håller för en vikt som är minst fyra gånger TV:ns vikt.
Obs!
- Pilothål måste borras till ett djup av 75 mm med en borrspets som är 10 mm i diameter.
5 Installera WM1 på väggen med lämpliga skruvar (medföljer ej) och brickor (medföljer ej).
Obs!
- Använd ett vattenpass för att kontrollera så att WM1 är i nivå.
Försiktighetsåtgärd
- Dra inte åt träskruv 8 mm × 60 mm för hårt. Felaktig åtdragning kan minska hälleffekten för träskruv 8 mm × 60 mm.
6 Dra ut fästets arm hela vägen.
Förbered installationen av TV:n
Användningsmetoderna kan variera beroende på modell. Se "Förberedelse inför installationen av TV:n" på sidan 552.
Montera TV:n på väggen
3 Sätt fast WM7. (Endast 26 mm)
4 Skruva fast den vänstra och högra sidan av väggfästet och fäst WM3.
Obs!
- Fäst WM3 mot den del av TV:n som kommer i kontakt med väggen när den vrids.
- Fäst inte WM3 på etiketterna, ventilationshålen eller högtalare.
5
6 Håll ett ordentligt grepp i TV:ns underkant när den ska flyttas.
Obs!
- Beroende på vilken typ av och antalet kablar som är anslutna kan det hända att TV:n inte kan flyttas nära intill väggen. Detta är inte något fel.
7
WARNING
- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV) för att bära en stor TV-apparat (utom Egypten).
Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV) för att bära en stor TV-apparat (endast Egypten).
Kontrollera att installationen har slutförts
Kontrollera följande punkter.
- Sladden och kabeln inte har vridits eller kommit i kläm.
WARNING
- Felaktig placering av nätkabeln etc. leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts.
Övrig information
Ta bort TV:n genom att utföra installationsförfarandet i omvänd ordning.
WARNING
- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV) för att bära en stor TV-apparat (utom Egypten). Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV) för att bära en stor TV-apparat (endast Egypten).
Informacje dotyczące instalacji w celu korzystania z uchwytu ściennego firmy Sony (SU-WL900)
Kompatybilne rozmieszczenie otworów do montażu na ścianie:
Z wyjątkiem Egiptu:
163,9 cm (65 cali) / 138,8 cm (55 cali)
Dotyczy tylko Egiptu:
65 cali (163,9 cm) / 55 cali (138,8 cm)
Nazwa produktu „telewizor” podana w niniejszej instrukcji może się różnić w zależności od modelu. Rzeczywistą nazwę produktu można sprawdzić w jego Instrukcji obsługi lub Przewodniku.
Do Klientów
W celu zapewnienia ochrony produktu i bezpieczeństwa firma Sony zdecydowanie zaleca przeprowadzenie montażu telewizora przez dystrybutorów Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu.
Do dystrybutorów Sony i wykonawców
Podczas montażu, okresowej konserwacji i sprawdzania tego produktu należy przestrzegać wszystkich zasad bezpieczeństwa.
Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia, co dotyczy szczególnie sprawdzania nośności ściany w celu podtrzymania ciężaru telewizora. Montaż tego produktu do ściany należy powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom, zwracając odpowiednią uwagę na kwestie bezpieczeństwa podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu.
W celu zapewnienia bezpiecznego i prawidłowego montażu należy stosować się do zaleceń przedstawionych w Instrukcji obsługi uchwytu ściennego, Instrukcji obsługi telewizora oraz do wskazówek podanych w niniejszej instrukcji.
Uchwyt ścienny
Informacje dotyczące bezpieczeństwa
Dziękujemy za zakup tego produktu.
Do Klientów
Montaż telewizora na ścianie
OSTRZEŻENIE
WYMAGANY FACHOWY MONTAŻ
Montaż produktu powinien wykonać tylko profesjonalny instalator, mający odpowiednie kwalifikacje, aby określić, czy ściana utrzyma masę telewizora. Jeśli telewizor nie zostanie odpowiednio zabezpieczony podczas montażu, może spaść i spowodować poważne obrażenia ciała. Firma Sony nie ponosi odpowiedzialności za jakiekolwiek szkody lub obrażenia ciała wynikające z nieprawidłowej obsługi lub montażu bądź instalacji innych urządzeń niż instalowany produkt. To zastrzeżenie nie ogranicza praw ustawowych klientów (jeśli takie przysługują).
Do dystrybutorów Sony
Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy dokładnie przeczytać tę instrukcję obsługi, aby zapewnić bezpieczny przebieg prac montażowych. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu. Po zakończeniu montażu należy przekazać tę instrukcję klientowi.
W tej instrukcji obsługi przedstawiono prawidłową obsługę produktu oraz ważne środki ostrożności, mające na celu zapobieżenie wypadkom. Użytkownik ma obowiązek uważnie i ze zrozumieniem przeczytać wszystkie wskazówki w niniejszej instrukcji obsługi i postępować zgodnie z ich treścią. W przeciwnym razie może dojść do poważnych obrażeń ciała lub zniszczenia mienia, a także do unieważnienia gwarancji. Należy zachować tę instrukcję w celu wykorzystania w przyszłości.
Produkty firmy Sony są projektowane z myślą o zapewnieniu bezpieczeństwa. Nieprawidłowe korzystanie z produktów może jednak spowodować poważne obrażenia na skutek pożaru, porażenia prądem elektrycznym, przewrócenia się produktu lub jego upadku. Należy przestrzegać środków ostrożności, aby uniknąć tego typu wypadków.
Nadzór nad dystrybucją na terytorium RP : Sony Europe B.V. Da Vincilaan 7-D1, 1930 Zaventem, Belgia
Do Klientów
OSTRZEŻENIE
Nieprzestrzeganie poniższych środków ostrożności może spowodować poważne obrażenia lub śmierć na skutek pożaru, porażenia prądem elektrycznym lub upadku produktu.
Należy zlecać montaż licencjonowanym wykonawcom i zapewnić, aby podczas montażu nie znajdowały się w pobliżu dzieci.
Jeśli uchwyt ścienny lub telewizor nie zostaną zamontowane prawidłowo, może to skutkować następującymi wypadkami. Należy zlecać montaż licencjonowanym wykonawcom.
- Telewizor może spaść, powodując poważne obrażenia, takie jak stłuczenia czy złamania.
- Jeśli ściana, na której montowany jest uchwyt ścienny, jest niestabilna, nierówna albo nieprostopadła do podłogi, urządzenie może spaść, powodując obrażenia lub uszkodzenia mienia. йsciana musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora. (Ciężar telewizora jest podany w jego Instrukcji obsługi lub Przewodniku).
- Jeśli montaż uchwytu ściennego do ściany nie zostanie wykonany odpowiednio mocno, urządzenie może spaść, powodując obrażenia lub uszkodzenia mienia.
Należy zlecać przemieszczanie i demontaż telewizora licencjonowanym wykonawcom.
Jeśli przemieszczaniem lub demontażem telewizora będą zajmować się osoby inne niż licencjonowi wykonawcy, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 189,3 cm (75 cali) lub większej) (z wyjątkiem Egiptu). Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 75 cali (189,3 cm) lub większej) (dotyczy tylko Egiptu).
Po zamontowaniu telewizora nie wykręcać śrub itp.
Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.
Nie modyfikować elementów uchwytu ściennego.
Na skutek takiego działania uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia.
Nie montować innych urządzeń niż instalowany produkt.
Ten uchwyt ścienny jest przewidziany do użytku wyłącznie z instalowanym produktem. W przypadku zamontowania urządzenia innego niż określone, może ono spaść, powodując obrażenia lub uszkodzenia mienia.
Nie obciązać uchwytu ściennego obciążeniem innym niż telewizor.
Nie potrząsaj telewizorem na boki ani w góre/w dół.
Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.
Nie wieszać się ani nie opierać na telewizorze.
Nie wieszać się ani nie opierać na telewizorze, gdyż na skutek takiego działania telewizor może spaść, powodując poważne obrażenia.
ZAWSZE przechowywać małe akcesoria w miejscu niedostępnym dla dzieci, aby nie doszło do ich przypadkowego połknięcia.
UWAGA
Nieprzestrzeganie poniższych środków ostrożności może spowodować obrażenia lub uszkodzenia mienia.
- Uważać, aby nie przyciąć sobie palców, trzymając uchwyt ścienny lub obracając telewizor.
- Obracając telewizor, zachowaj ostrożność i uważaj na osoby w twoim otoczeniu.
- Niewykorzystane części należy przechować w bezpiecznym miejscu do późniejszego wykorzystania. Należy je przechować w miejscu niedostępnym dla dzieci.
Podczas czyszczenia i konserwacji nie wywierać zbyt mocnego nacisku na produkt.
Nie naciskać zbyt mocno telewizora od góry. Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.
Nie umieszczać produktu w sąsiedztwie urządzeń medycznych.
Ten produkt (wraz z osprzętem) wyposażony jest w magnes(y) mogący(-e) zakłócać pracę rozruszników serca, programowalnych zastawek przetokowych do leczenia wodogłowia lub innych urządzeń medycznych. Nie należy umieszczać produktu w pobliżu osób, które korzystają ze wspomnianych urządzeń medycznych. Jeżeli stosowane są wspomniane urządzenia medyczne, przed przystąpieniem do użytkowania tego produktu należy zasięgnąć porady lekarskiej.
Przechowywać w miejscu niedostępnym dla dzieci lub osób wymagających nadzoru.
Ten produkt (wraz z osprzętem) wyposażony jest w magnes(y). Połknięcie magnesu(-ów) grozi poważnymi obrażeniami, na przykład zadławieniem się lub urazami jelit. W razie połknięcia magnesów (lub magnesu) należy natychmiast zasięgnąć porady lekarskiej.
Środki ostrożności
- W przypadku długotrwałego użytkowania telewizora zamontowanego na uchwycie ściennym ściana za lub ponad telewizorem może ulec odbarwieniu albo tapeta może się odkleić, w zależności od rodzaju materiału, jakim pokryta jest ściana.
- Po zdemontowaniu zamontowanego wcześniej do ściany uchwytu ściennego otwory w ścianie pozostają.
- Nie używać uchwytu ściennego w miejscach narażonych na drgania mechaniczne.
Montaż uchwytu ściennego
Do dystrybutorów Sony
OSTRZEŻENIE
Poniższe instrukcje są przeznaczone wyłącznie dla dystrybutorów Sony. Należy przeczytać powyższe środki ostrożności, zwracając szczególnie uwagę na bezpieczeństwo podczas montażu, konserwacji i sprawdzania tego produktu.
Nie montować uchwytu ściennego na powierzchniach, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię.
Nie montować uchwytu ściennego na powierzchniach takich jak filary, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię. W razie uderzenia narożnika lub boku telewizora przez osobę lub obiekt mogłoby to spowodować obrażenia lub uszkodzenia mienia.
Nie montować telewizora nad lub pod klimatyzatorem.
W przypadku narażenia telewizora przez dłuższy czas na wycieki wody albo strumień powietrza z klimatyzatora może dojść do porażenia prądem elektrycznym lub awarii telewizora.
Uchwyt ścienny należy mocno zamocować do ściany, zgodnie ze wskazówkami podanymi w tej instrukcji obsługi.
Jeśli tvóra kolwiek ze śrub poluzuje się lub wypadnie, uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia. Należy używać śrub odpowiednich do materiału, z którego wykonana jest ściana i zamontować uchwyt za pomocą czterech śrub o średniczy 8 mm (łub odpowiedników).
Należy używać dostarczonych śrub i elementów montażowych w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji obsługi. W przypadku używania elementów zastępczych telewizor może spaść, powodując obrażenia lub uszkodzenie telewizora.
Uchwyt należy zamontować w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji obsługi.
Jeśli tvóralokwiek ze śrub poluzuje się lub wypadnie, telewizor może spaść, powodując obrażenia lub uszkodzenie telewizora.
Śruby należy mocno wkręcać w wyznaczonych miejscach.
W innym przypadku telewizor może spaść, powodując obrażenia lub uszkodzenie telewizora.
Nie narażać telewizora na wstrząsy podczas montażu.
Na skutek wstrząsów telewizor może spaść lub rozpaść się. Może to spowodować obrażenia.
Montować telewizor na ścianie prostopadłej do podłogi i płaskiej.
W innym przypadku telewizor może spaść, powodując obrażenia.
Po zamontowaniu telewizora w prawidłowy sposób zamocować kable.
Zapłatanie się osób lub obiektów w kable może spowodować obrażenia lub uszkodzenia.
Nie dopuszczać do zaciśnięcia przewodu zasilającego lub kabli łączących.
W przypadku zaciśnięcia przewodu zasilającego lub kabli łączących pomiędzy urządzeniem a ścianą albo ich zginania lub skręcania na siše może dojść do odslonięcia wewnętrznych żył, a co za tym idzie do zwarcia lub przerwy w obwodzie. Może to spowodować pożar lub porażenie prądem elektrycznym.
Śruby potrzebne do zamontowania uchwytu ściennego do ściany nie są dostarczone.
Podczas montażu uchwytu ściennego należy używać śrub odpowiednich do materiału i struktury ściany.
Przed rozpoczęciem
- Ilustracje telewizora przedstawione w niniejszej instrukcji to jedynie przykłady wykorzystane w celu zapewnienia skutecznego objaśnienia wymaganych czynności. Z tego powodu urządzenia na ilustracjach mogą wyglądać inaczej od rzeczywistego telewizora.
Z jakiego materiału wykonana jest ściana?
Sprawdzić, z jakiego materiału wykonana jest ściana, na której będzie zawieszany telewizor.
Płyta KG ze stelażem
Środki ostrożności
- Maksymalna grubość płyty KG: 16 mm.
- Upewnić się, że wymiary drewnianej deski stelażowej wewnętrznej są nie mniejsze niż 51 mm × 102 mm dla wymiarów typowych lub 38 mm × 89 mm dla wymiarów nominalnych.
- Pomiędzy elementami mocującymi należy zachować nie mniej niż 406 mm odstępu.
Lita ściana z betonu lub bloczków betonowych
Środki ostrożności
- Uchwyt ścienny należy montować bezpośrednio na powierzchnię litej ściany betonowej.
- Grubość litej ściany betonowej powinna być nie mniejsza niż 203 mm.
- Wymiary bloczków, z których wykonana jest ściana, powinny być nie mniejsze niż 203 mm × 203 mm × 406 mm.
Dostarczone z uchwytem SU-WL900
- Sprawdzić, czy wszystkie elementy zostały dostarczone.
- Niektórych części nie można użyć do posiadanego modelu.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Przygotowanie do montażu
- W czasie instalacji należy mieć do dyspozycji Instrukcję obsługi lub Przewodnik telewizora oraz Przewodnik ustawień.
- Wybrać miejsce montażu telewizora.
- Przygotować cztery wkręty o średnicy 8 mm i cztery odpowiednie podkładki (nie należą do wyposażenia). Wybrać śruby odpowiednie do materiału, z którego wykonana jest ściana.
- Przygotuj następujące narzędzia:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Tylko do płyt KG ze stelażem
*2 Tylko do litych ścian betonowych lub z bloczków betonowych
*3 W zależności od modeli
*4 Podczas dobierania wkrętów i podkładek należy zachować ostrożność
A Montaż uchwytu ściennego do płyty gipsowo-kartonowej ze stelażem
WM1
Montaż uchwytu ściennego na ścianie
1 Wybrać miejsce montażu.
Upewnić się, że na ścianie jest wystarczająco dużo miejsca dla telewizora, a także że ściana jest w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora.
- Aby uzyskać informacje na temat pomiarów wykonywanych dla montażu uchwytu ściennego na ścianie, należy przejść do sekcji „Specyfikacja” na końcu niniejszej instrukcji obsługi.
- Ciężar telewizora można sprawdzić w jego Instrukcji obsługi lub Przewodniku.
Uwaga
- Po zamontowaniu telewizora na ścianie jego górna część jest lekko przechylona do przodu.
- Zalecamy sprawdzenie pozycji telewizora w miejscu oglądania.
2
3 Przyłożyć element WM1 do ściany i oznaczyć cztery miejsca na otwory na belkach stelażu.
Uwaga
- Użyj poziomnicy, aby sprawdzić czy element WM1 jest wypoziomowany.
4 Wywiercić górne otwory pilotażowe w oznaczonych punktach.
Upewnić się, że miejsce wywiercenia otworów w ścianie ma wytrzymałość zapewniającą uniesienie ciężaru co najmniej czterokrotnie większego od ciężaru telewizora.
Uwaga
- Otwory pilotażowe należy wywiercić na głębokość 75 mm za pomocą wiertła o średnicy 5,5 mm.
5 Zamontować element WM1 na ścianie za pomocą odpowiednich wkrętów (nie należą do wyposażenia) i podkładek (nie należą do wyposażenia).
Uwaga
- Użyj poziomnicy, aby sprawdzić czy element
WM1 jest wypoziomowany.
Środki ostrożności
- Nie dokręcać zbyt mocno drewnianej śruby 8 mm × 60 mm. Nieprawidłowa siła dokręcania może obniżyć sprawność działania drewnianej śruby 8 mm × 60 mm.
6 Wywiercić dolne otwory pilotażowe w oznaczonych punktach. (Instrukcje dotyczące wiercenia otworów można znaleźć w kroku 4.)
7 Włożyć odpowiednie śruby i podkładki do otworów.
Uwaga
- Użyj poziomnicy, aby sprawdzić czy element WM1 jest wypoziomowany.
8 Wyciągnąć ramię wspornika aż do samego końca.
Przygotowanie do montażu telewizora
Metody obsługi mogą się różnić w zależności od modelu urządzenia. Patrz „Przygotowanie do montażu telewizora” na stronie 552.
Montaż telewizora na ścianie
3 Przymocuj element WM7. (Tylko 26 mm)
4 Przykręcić lewą i prawą stronę uchwytu ściennego i przymocować WM3.
Uwaga
- Przymocować WM3 do części telewizora, która ma kontakt ze ścianą podczas obracania.
- Nie mocować WM3 na etykietach, otworach wentylacyjnych i głośniku.
5
6 Przenosząc telewizor, chwyć go mocno od dołu.
Uwaga
- Zbliżenie telewizora do ściany może być niemożliwe w zależności od typu i liczby podłączonych kabli. Nie oznacza to usterki.
7
OSTRZEŻENIE
- Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 189,3 cm (75 cali) lub większej) (z wyjątkiem Egiptu). Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 75 cali (189,3 cm) lub większej) (dotyczy tylko Egiptu).
Sprawdzenie kompletności montażu
Sprawdzić następujące pozycje.
- Czy przewód i kable nie są skręcone ani zaciśnięte.
OSTRZEŻENIE
- Nieprawidłowe umieszczenie przewodu zasilającego itp. może spowodować pożar lub porażenie prądem elektrycznym na skutek zwarcia. Ze względów bezpieczeństwa należy sprawdzić kompletność montażu.
Pozostałe informacje
W celu zdemontowania telewizora należy wykonać procedurę montażu w odwrotnej kolejności.
OSTRZEŻENIE
- Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 189,3 cm (75 cali) lub większej) (z wyjątkiem Egiptu).
Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 75 cali (189,3 cm) lub większej) (dotyczy tylko Egiptu).
B Montowanie uchwytu ściennego do litej ściany z betonu lub bloczków betonowych
WM1
Montaż uchwytu ściennego na ścianie
1 Wybrać miejsce montażu.
Upewnić się, że na ścianie jest wystarczająco dużo miejsca dla telewizora, a także że ściana jest w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora.
- Aby uzyskać informacje na temat pomiarów wykonywanych dla montażu uchwytu ściennego na ścianie, należy przejść do sekcji „Specyfikacja” na końcu niniejszej instrukcji obsługi.
- Ciężar telewizora można sprawdzić w jego Instrukcji obsługi lub Przewodniku.
Uwaga
- Po zamontowaniu telewizora na ścianie jego górna część jest lekko przechylona do przodu.
- Zalecamy sprawdzenie pozycji telewizora w miejscu oglądania.
2 Przyłożyć element WM1 do ściany i oznaczyć cztery miejsca na otwory na ścianie.
Uwaga
- Użyj poziomnicy, aby sprawdzić czy element WM1 jest wypoziomowany.
3 Wywierć otwory pilotowe w zaznaczonych punktach.
Upewnić się, że miejsce wywiercenia otworów w ścianie ma wytrzymałość zapewniającą uniesienie ciężaru co najmniej czterokrotnie większego od ciężaru telewizora.
Uwaga
- Otwory pilotażowe należy wywiercić na głębokość 75 mm za pomocą wiertła o średnicy 10 mm.
5 Zamontować element WM1 na ścianie za pomocą odpowiednich wkrętów (nie należą do wyposażenia) i podkładek (nie należą do wyposażenia).
Uwaga
- Użyj poziomnicy, aby sprawdzić czy element WM1 jest wypoziomowany.
Środki ostrożności
- Nie dokręcać zbyt mocno drewnianej śruby 8 mm × 60 mm. Nieprawidłowa siła dokręcania może obniżyć sprawność działania drewnianej śruby 8 mm × 60 mm.
6 Wyciągnąć ramię wspornika aż do samego końca.
Przygotowanie do montażu telewizora
Metody obsługi mogą się różnić w zależności od modelu urządzenia. Patrz „Przygotowanie do montażu telewizora” na stronie 552.
Montaż telewizora na ścianie
3 Przymocuj element WM7. (Tylko 26 mm)
4 Przykręcić lewą i prawą stronę uchwytu ściennego i przymocować WM3.
Uwaga
- Przymocować WM3 do części telewizora, która ma kontakt ze ścianą podczas obracania.
- Nie mocować WM3 na etykietach, otworach wentylacyjnych i głośniku.
5
6
Przenosząc telewizor, chwyć go mocno od dołu.
Uwaga
- Zbliżenie telewizora do ściany może być niemożliwe w zależności od typu i liczby podłączonych kabli. Nie oznacza to usterki.
7
OSTRZEŻENIE
- Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 189,3 cm (75 cali) lub większej) (z wyjątkiem Egiptu). Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 75 cali (189,3 cm) lub większej) (dotyczy tylko Egiptu).
Sprawdzenie kompletności montażu
Sprawdzić następujące pozycje.
- Czy przewód i kable nie są skręcone ani zaciśnięte.
OSTRZEŻENIE
- Nieprawidłowe umieszczenie przewodu zasilającego itp. może spowodować pożar lub porażenie prądem elektrycznym na skutek zwarcia. Ze względów bezpieczeństwa należy sprawdzić kompletność montażu.
Pozostałe informacje
W celu zdemontowania telewizora należy wykonać procedurę montażu w odwrotnej kolejności.
OSTRZEŻENIE
- Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 189,3 cm (75 cali) lub większej) (z wyjątkiem Egiptu). Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 75 cali (189,3 cm) lub większej) (dotyczy tylko Egiptu).
Informações de instalação para Utilizar o Suporte de parede Sony (SU-WL900)
Padrão de furação para o suporte de parede compatível:
Exceto para o Egito:
163,9 cm (65 polegadas) / 138,8 cm (55 polegadas)
Apenas para o Egito:
65 polegadas (163,9 cm) / 55 polegadas (138,8 cm)
O nome do produto "Televisor" indicado neste manual pode variar, consoante o seu modelo. Consulte o manual de instruções ou o guia de referência para o verdadeiro nome do produto.
Para os clientes
Para proteção do produto e por motivos de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes ou técnicos licenciados da Sony. Não tente instalá-lo sozinho.
Para os agentes e técnicos da Sony
Deve ser dada total atenção à segurança durante a instalação, durante qualquer manutenção periódica e durante qualquer verificação deste produto.
É necessário ter experiência suficiente para instalar este produto, especialmente para determinar se a parede tem robustez suficiente para suportar o peso do televisor. Certifique-se de que confia a instalação deste produto numa parede a agentes ou técnicos licenciados da Sony e dê a devida atenção à segurança durante a instalação. A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação incorreta.
Para Segurança e instalação adequadas, siga o Manual de Instruções do Suporte de parede, Manual de Instruções do Televisor e as indicações neste manual.
Suporte de parede
Segurança
Obrigado por ter adquirido este produto.
Para os clientes
Instalar o televisor na parede
AVISO
A INSTALAÇÃO TEM DE SER EFETUADA POR UM PROFISSIONAL
Este produto tem de ser instalado por um instalador profissional que tenha a formação adequada para determinar se a parede tem resistência suficiente para suportar o peso do Televisor. Se o Televisor não for fixado corretamente durante a instalação, poderá cair e causar ferimentos graves. A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação imprópria, nem pela instalação de um produto diferente do a ser instalado. Os seus Direitos Estatuários (se existirem) não são afetados.
Para os Agentes da Sony
É necessária uma formação técnica adequada para instalar este produto. Leia atentamente este manual de instruções para efetuar a instalação com segurança. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta. Após a instalação, entregue este manual de instruções ao cliente.
Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correta. O utilizador é responsável por ler, compreender totalmente e seguir todas as instruções deste manual de instruções. Se não o fizer, pode provocar ferimentos graves em pessoas e danos materiais que podem anular a garantia. Guarde este manual para futuras consultas.
Os produtos da Sony são concebidos para oferecer a máxima segurança. No entanto, se utilizados de forma incorreta, podem provocar ferimentos graves através de incêndio, choque elétrico ou queda. Para evitar esse tipo de acidentes, respeite as precauções de segurança.
Para os clientes
AVISO
O não cumprimento das precauções indicadas abaixo, pode provocar a morte ou ferimentos graves através de incêndio, choque elétrico ou queda do produto.
Certifique-se de que a instalação é efetuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalação.
Se o Suporte de parede ou o Televisor não forem instalados corretamente, podem ocorrer os seguintes acidentes. Certifique-se de que a instalação é efetuada por técnicos qualificados.
- O televisor pode cair e provocar ferimentos graves, como equimoses ou fraturas.
- Se a parede onde o Suporte de parede está instalado for instável, irregular ou não estiver perpendicular ao chão, o aparelho pode cair e provocar ferimentos ou danos materiais. A parede deve ser suficientemente forte para suportar um peso, no mínimo, quatro vezes superior ao do televisor. (Consulte o Manual de instruções ou o Guia de referência do seu televisor quanto ao respetivo peso.)
- Se a instalação do Suporte de parede não for suficientemente sólida, o aparelho pode cair e provocar ferimentos ou danos materiais.
Contrate técnicos qualificados para o transporte e desmontagem do televisor.
Se o transporte ou montagem for feito por pessoas que não os técnicos qualificados, o televisor pode cair e provocar ferimentos ou danos materiais. São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito). São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).
Não retire os parafusos, etc., após a desmontagem do televisor.
Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.
Não faça quaisquer alterações nas peças do Suporte de parede.
Se o fizer, o Suporte de parede pode cair e provocar ferimentos ou danos materiais.
Não instale um equipamento diferente do produto a ser instalado.
Este Suporte de parede foi concebido para ser utilizado apenas com o produto a ser instalado. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos.
Não coloque nenhuma carga para além do Televisor no Suporte de parede.
Não agite o televisor para a esquerda/para a direita, para cima/para baixo.
Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.
Não se encoste nem se pendure no televisor.
Não se encoste nem se pendure no televisor, pois este pode cair e provocar ferimentos graves.
Mantenha SEMPRE acessórios pequenos fora do alcance de crianças, de forma que não sejam erroneamente ingeridos.
CUIDADO
Se as seguintes precauções não forem observadas, poderão ocorrer ferimentos ou danos materiais.
- Tenha cuidado para não trilhar os dedos quando manusear o Suporte de parede ou rodar o Televisor.
- Quando rodar o Televisor, faça-o suavemente e tenha cuidado para não bater em pessoas que estejam perto.
- Certifique-se de que guarda as peças não utilizadas num local seguro para futura utilização.
Mantenha-as afastadas de crianças.
Não faça demasiada força durante a limpeza ou manutenção do produto.
Não faça demasiada força na parte superior do televisor. Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.
Não coloque este produto perto de dispositivos médicos.
Este produto (incluindo os acessórios) tem íman(es) que pode(m) interferir com pacemakers, válvulas de derivação programáveis para o tratamento de hidrocefalia ou outros dispositivos médicos. Não coloque este produto perto de pessoas que utilizam esses dispositivos médicos. Consulte o seu médico antes de utilizar este produto se utilizar qualquer um desses dispositivos médicos.
Mantenha fora do alcance de crianças ou de indivíduos supervisionados.
Este produto (incluindo os acessórios) tem íman(es). Engolir o(s) íman(es) poderá causar danos graves, como por exemplo perigo de asfixia ou lesões intestinais. Se os ímanes (ou um íman) forem engolidos, consulte imediatamente um médico.
Precauções
- Se utilizar o Televisor instalado no Suporte de parede durante muito tempo, a parede por trás ou por cima do Televisor pode perder a cor e o papel de parede pode descolar-se, dependendo do material da parede.
- Se retirar o Suporte de parede depois de o instalar, os orifícios do parafuso ficam na parede.
- Não utilize o Suporte de parede num local num local sujeito a vibrações mecânicas.
Instalar o Suporte de parede
Para os Agentes da Sony
AVISO
As seguintes instruções destinam-se apenas aos agentes da Sony. Leia as precauções de segurança na íntegra e preste muita atenção às medidas de segurança que é preciso respeitar durante a instalação, manutenção e verificação deste produto.
Não instale o Suporte de parede em que os cantos ou os lados do Televisor fiquem afastados da parede.
Não instale o Suporte de parede em colunas em que os cantos ou os lados do Televisor fiquem afastados da parede. Se uma pessoa ou objeto embaterem no canto ou lado saliente do televisor, isso pode provocar ferimentos ou danos materiais.
Não instale o televisor por cima ou por baixo de um aparelho de ar condicionado.
Se o Televisor ficar exposto a fugas de água ou correntes de ar do aparelho de ar condicionado durante muito tempo, pode ocorrer um incêndio, um choque elétrico ou uma avaria do Televisor.
Instale o Suporte de parede com firmeza seguindo as indicações deste manual de instruções.
Se algum dos parafusos estiver solto ou cair, o Suporte de parede pode cair e provocar ferimentos ou danos materiais. Certifique-se de que utiliza os parafusos corretos para o material da parede e instale a unidade firmemente com quatro parafusos de 8 mm de diâmetro (ou equivalentes).
Utilize os parafusos e os acessórios fornecidos conforme as indicações deste manual de instruções. Se utilizar outros acessórios, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no próprio televisor.
Monte o suporte corretamente, seguindo o procedimento explicado neste manual de instruções.
Se um dos parafusos se soltar ou cair, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no televisor.
Aperte bem os parafusos na posição correta.
Se não o fizer, o televisor pode cair e ferir alguém ou ficar danificado.
Não submeta o televisor a qualquer choque durante a instalação.
Se o televisor sofrer choques, pode cair ou partir-se. O que pode provocar ferimentos.
Instale o televisor numa parede perpendicular e plana.
Se não o fizer, o televisor pode cair e provocar ferimentos.
Depois de instalar corretamente o televisor, fixe bem os cabos.
Se as pessoas ou objetos ficarem emaranhados nos cabos, podem ferir-se ou danificar o televisor.
Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.
Se o cabo de alimentação CA ou o cabo de ligação ficar trilhado entre o aparelho e a parede ou se os dobrar ou torcer à força, os condutores internos podem ficar à vista e provocar um curto-circuito ou a quebra do cabo elétrico. Pode provocar um incêndio ou choque elétrico.
Os parafusos necessários para fixar o Suporte de parede não estão incluídos.
Utilize os parafusos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte de parede.
Antes de começar
- As ilustrações de televisor mostradas neste manual são exemplos utilizados para proporcionar explicações claras das operações. Por este motivo, as ilustrações podem parecer diferentes do televisor real.
Qual é o material da sua parede?
Comece por verificar qual é o tipo de parede em que vai instalar o Televisor.
Parede de gesso com barrotes
Precauções
- Espessura máxima da parede de gesso: 16 mm.
- Certifique-se de que a dimensão dos barrotes de madeira interiores é igual ou superior a 51 mm × 102 mm em termos comuns ou 38 mm × 89 mm em termos nominais.
- Mantenha uma distância horizontal de 406 mm ou mais entre os fixadores.
Betão armado ou blocos de betão
Precauções
- No caso de betão armado, monte o Suporte de parede diretamente na parede.
- Certifique-se de que a espessura da parede de betão armado é igual ou superior a 203 mm.
- Certifique-se de que a dimensão de cada bloco de betão é igual ou superior a 203 mm × 203 mm × 406 mm.
Verificação das peças
Fornecido com o SU-WL900
- Verifique se todas as peças estão incluídas.
- Algumas peças podem não ser adequadas para utilização no seu modelo.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Preparar a instalação
- Tenha o Manual de Instruções ou o Guia de Referência do Televisor e o Guia de configuração à mão antes da instalação.
- Confirme a posição de instalação do seu televisor.
- Utilize quatro parafusos com diâmetro de 8 mm e quatro anilhas adequadas (não fornecidas). Escolha parafusos adequados para o material da parede.
• Prepare as seguintes ferramentas:
| *1 |  5,5 mm 10 mm | ||
| *2 |  | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Apenas no caso de parede de gesso com barrotes
*2 Apenas no caso de parede de betão armado ou blocos de betão
*3 Dependendo dos modelos
*4 Tenha cuidado quando escolher os parafusos e as anilhas
A Instalação do Suporte de parede na parede de gesso com barrotes
WM1
Instalar o Suporte de parede na parede
1 Decida sobre a localização da instalação.
Certifique-se de que a parede tem espaço suficiente para o televisor e que consegue suportar o quádruplo do peso do televisor.
- Consulte "Especificações" no final deste manual de instruções para saber a medida da instalação do Suporte de parede.
- Consulte o Manual de Instruções ou o Guia de referência do seu televisor para saber qual é o peso do televisor.
Nota
- Quando o televisor estiver instalado na parede, a parte superior do televisor ficará ligeiramente inclinada para a frente.
- Recomendamos que verifique a posição do Televisor no ambiente de visualização.
2
3 Alinhe a peça WM1 na parede e faça quatro marcas sobre os barrotes.
Nota
- Utilize um nível para verificar se o WM1 está nivelado.
4 Perfure orifícios piloto nas marcas superiores.
Certifique-se de que a localização na parede a ser perfurada é forte o suficiente para suportar um peso de pelo menos quatro vezes o peso do Televisor.
Nota
- Os orifícios piloto devem ter 75 mm de profundidade e devem ser perfurados com uma broca de 5,5 mm de diâmetro.
5 Instale a peça WM1 na parede com os parafusos adequados (não fornecidos) e as anilhas (não fornecidas).
Nota
- Utilize um nível para verificar se o WM1 está nivelado.
Precaução
- Não aperte excessivamente o parafuso de madeira de 8 mm × 60 mm. Um aperto incorreto pode reduzir a capacidade de sustentação do parafuso de madeira de 8 mm × 60 mm.
6 Perfure orifícios piloto nas marcas inferiores. (Consulte as instruções de perfuração no passo 4.)
7 Instale os parafusos adequados e as respetivas anilhas nos orifícios.
Nota
- Utilize um nível para verificar se o WM1 está nivelado.
8 Estenda totalmente os braços do suporte.
Preparar a instalação do televisor
Os modos de funcionamento podem variar conforme o modelo. Consulte a secção "Preparação da instalação do televisor" na página 552.
Instalação do televisor na parede
3 Instale o WM7. (Apenas 26 mm)
4 Aparafuse os lados esquerdo e direito do Suporte de parede e fixe o WM3.
Nota
- Fixe o WM3 a peça do televisor que fica em contacto com a parede quando rodada.
- Não cole WM3 nas etiquetas, nos orifícios de ventilação e no altifalante.
5
6
Quando deslocar o Televisor, segure-o com firmeza pela base.
Nota
- Pode não ser possível mover o televisor para perto da parede dependendo do tipo e número de cabos utilizados. Isso não é um mau funcionamento.
7
AVISO
- São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito). - São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).
Confirmar a conclusão da instalação
Verifique os seguintes pontos.
- Os cabos de alimentação e ligação não estão dobrados nem trilhados.
AVISO
- A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.
Outras informações
Quando remover o televisor, inverta o procedimento de instalação anterior.
AVISO
- São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito). São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).
B Instalar o Suporte de parede numa parede de betão armado ou blocos de betão
WM1
Instalar o Suporte de parede na parede
1 Decida sobre a localização da instalação.
Certifique-se de que a parede tem espaço suficiente para o televisor e que consegue suportar o quádruplo do peso do televisor.
- Consulte "Especificações" no final deste manual de instruções para saber a medida da instalação do Suporte de parede.
- Consulte o Manual de Instruções ou o Guia de referência do seu televisor para saber qual é o peso do televisor.
Nota
- Quando o televisor estiver instalado na parede, a parte superior do televisor ficará ligeiramente inclinada para a frente.
- Recomendamos que verifique a posição do Televisor no ambiente de visualização.
2 Alinhe a peça WM1 na parede e faça quatro marcas.
Nota
- Utilize um nível para verificar se o WM1 está nivelado.
3 Perfure orifícios piloto nas marcas.
Certifique-se de que a localização na parede a ser perfurada é forte o suficiente para suportar um peso de pelo menos quatro vezes o peso do Televisor.
Nota
- Os orifícios piloto devem ter 75 mm de profundidade e devem ser perfurados com uma broca de 10 mm de diâmetro.
5 Instale a peça WM1 na parede com os parafusos adequados (não fornecidos) e as anilhas (não fornecidas).
Nota
- Utilize um nível para verificar se o WM1 está nivelado.
Precaução
- Não aperte excessivamente o parafuso de madeira de 8 mm × 60 mm. Um aperto incorreto pode reduzir a capacidade de sustentação do parafuso de madeira de 8 mm × 60 mm.
6 Estenda totalmente os braços do suporte.
Preparar a instalação do televisor
Os modos de funcionamento podem variar conforme o modelo. Consulte a secção "Preparação da instalação do televisor" na página 552.
Instalação do televisor na parede
3 Instale o WM7. (Apenas 26 mm)
4 Aparafuse os lados esquerdo e direito do Suporte de parede e fixe o WM3.
Nota
- Fixe o WM3 a peça do televisor que fica em contacto com a parede quando rodada.
- Não cole WM3 nas etiquetas, nos orifícios de ventilação e no altifalante.
5
6 Quando deslocar o Televisor, segure-o com firmeza pela base.
Nota
- Pode não ser possível mover o televisor para perto da parede dependendo do tipo e número de cabos utilizados. Isso não é um mau funcionamento.
7
AVISO
- São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito).
São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).
Confirmar a conclusão da instalação
Verifique os seguintes pontos.
- Os cabos de alimentação e ligação não estão dobrados nem trilhados.
AVISO
- A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.
Outras informações
Quando remover o televisor, inverta o procedimento de instalação anterior.
AVISO
- São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 189,3 cm (75 polegadas) e maiores) para transportar um televisor de tamanho grande (exceto para o Egito).
São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 75 polegadas (189,3 cm) e maiores) para transportar um televisor de tamanho grande (apenas para o Egito).
Oplysninger om montering med Sonys beslag til vægmontering (SU-WL900)
Kompatibelt Hulprofil til Vægmontering:
Undtagen Egypten:
163,9 cm (65 tommer) / 138,8 cm (55 tommer)
Kun Egypten:
65 tommer (163,9 cm) / 55 tommer (138,8 cm)
Produktnavnet "TV", der er angivet i denne vejledning, kan variere afhængigt af din model. Se betjeningsvejledningen eller referencevejledningen for det faktiske produktnavn.
Til kunder
Af hensyn til produktets og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af TV'et udføres af en Sony-forhandler eller en autoriseret installatør. Forsøg ikke at montere det selv.
Til Sony-forhandlere og installatører
Vær opmærksom på sikkerheden under montering, vedligeholdelse og eftersyn af produktet.
Installation af dette produkt kræver visse forudsætninger, især for at finde ud af, om væggen kan bære TV'ets vægt. Monteringen af dette produkt skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som følge af forkert håndtering eller forkert montering.
For sikker og korrekt installation, følg betjeningsvejledning til beslag til vægmontering, TV'ets betjeningsvejledning og retningslinjerne i denne manual.
Beslag til vægmontering
Om sikkerhed
Tak, fordi du har købt dette produkt.
Til kunder
Vægmontering af TV'et
ADVARSEL
KRÆVER PROFESSIONEL MONTERING
Dette produkt må kun monteres af en professionel installatør, som er uddannet i at fastlægge styrken af væggen i forhold til TV'ets vægt. Hvis det ikke fastgøres korrekt under monteringen, kan TV'et falde ned og forårsage alvorlige kvæstelser. Sony påtager sig intet ansvar for skader eller kvæstelser forårsaget af forkert håndtering eller forkert montering, eller for montering af andet end det installerbare produkt. Dine eventuelle lovsikrede rettigheder påvirkes ikke.
Til Sony-forhandlere
Installation af dette produkt kræver visse forudsætninger. Læs denne betjeningsvejledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Giv denne vejledning til kunden efter monteringen.
Denne betjeningsvejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Det er dit ansvar at læse, forstå og følge alle instruktioner i denne betjeningsvejledning. Undladelse af at gøre dette kan resultere i alvorlige kvæstelser eller tingsskade og kan ugyldigøre garantien. Gem vejledningen til senere brug.
Sonys produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.
Til kunder
ADVARSEL
Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned.
Monteringen skal udføres af en autoriseret installatør. Børn må ikke være i nærheden under monteringen.
Hvis beslaget til vægmontering eller TV'et ikke monteres korrekt, kan der ske følgende ulykker. Lad en autoriseret installatør udføre monteringen.
- TV'et kan falde ned og forårsage alvorlige skader, f.eks. blå mærker eller brud.
- Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke står vinkelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kunne holde en vægt på mindst fire gange TV'ets vægt. (Se dit TV's betjeningsvejledning eller referencevejledning vedrørende TV'ets vægt.)
- Hvis monteringen af beslaget til vægmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.
Flytning eller afmontering af TV'et skal udføres af en autoriseret installatør.
Hvis TV'et flyttes eller afmonteres af ikke-autoriserede personer, kan det falde ned og forårsage personskade eller materiel skade. Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten). Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).
Du må ikke fjerne skruer osv., när TV'et er monteret.
Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.
Foretag ikke ændringer på beslaget til vægmontering.
Hvis du gør det, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade.
Monter ikke andet udstyr end det the installerbare produkt.
Dette beslag til vægmontering er udviklet til kun at bruges sammen med det installerbare produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned eller gå i stykker og forårsage personskade eller materiel skade.
Monter ikke nogen anden belastning end TV'et på beslaget til vægmontering. Ryst ikke TV'et mod venstre/højre, op/ned.
Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.
Du må ikke læne dig ind over TV'et eller hænge i det.
Du må ikke læne dig ind over TV'et eller hænge i det, da det kan falde ned og forårsage alvorlig personskade.
Opbevar ALTID småt tilbehør utilgængeligt for børn, så børnene ikke kommer til at sluge tilbehøret ved et uheld.
FORSIGTIG
Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.
- Vær omhyggelig med ikke at få fingrene i klemme, når du håndterer beslaget til vægmontering eller drejer TV'et.
- Vær forsigtig, når TV'et drejes, så det ikke kommer til at ramme andre.
- Sørg for at opbevare de ikke-anvendte dele på et sikkert sted til fremtidig brug. Hold dem på afstand af børn.
Håndter produktet forsigtigt under rengøring og vedligeholdelse.
Du må ikke trykke hårdt ind på forsiden af TV'et. Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.
Placer ikke dette produkt i nærheden af medicinsk udstyr.
Dette produkt (inklusive tilbehør) indeholder magnet(er), som muligvis kan interferere med pacemakere, programmerbare shuntventiler til hydrocephalusbehandling eller andet medicinsk udstyr. Placer ikke dette produkt i nærheden af personer, som anvender sådant medicinsk udstyr. Konsulter din læge inden du anvender dette produkt, hvis du anvender nogen former for sådant medicinsk udstyr.
Holdes uden for rækkevidde af børn eller individer under tilsyn.
Dette produkt (inklusive tilbehør) indeholder magnet(er). Slugning af magnet(er) kan forårsage alvorlig skade som for eksempel kvælningsfare eller tarmskader. Hvis magneter (eller en magnet) sluges, skal der straks opsøges læge.
Sikkerhedsforanstaltninger
- Hvis du bruger TV'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over TV'et blive misfarvet, eller tapetet kan løsne sig, afhængigt af det materiale, væggen er lavet af.
- Hvis beslaget til vægmontering fjernes efter montering på væggen, bliver skruehullerne tilbage.
- Du må ikke bruge beslaget til vægmontering på et sted, hvor det udsættes for mekaniske vibrationer.
Montering af beslaget til vægmontering
Til Sony-forhandlere
ADVARSEL
Følgende anvisninger er kun til Sony-forhandle. Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.
Monter ikke beslaget til vægmontering på flader, hvor TV'ets hjørner eller sider stikker frem.
Monter ikke beslaget til vægmontering på flader, f.eks. en søjle, hvor TV'ets hjørner eller sider stikker frem. Hvis en person eller genstand støder imod TV'ets fremspringende hjørne eller side, kan det medføre personskade eller materiel skade.
Du må ikke montere TV'et over eller under et klimaanlæg.
Hvis TV'et gennem længere tid udsættes for vanddryp eller luft fra et klimaanlæg, kan det medføre brand, elektrisk stød eller beskadigelse af TV'et.
Sørg for at montere beslaget til vægmontering sikkert på væggen ved at følge instruktionerne i denne betjeningsvejledning.
Hvis nogle af skruerne er løse eller falder ud, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade. Sørg for at bruge skruer, der er egnet til væggens materiale, og monter enheden sikkert ved brug af fire skruer med en diameter på 8 mm (eller tilsvarende).
Sørg for at bruge de medfølgende skruer og tilhørende dele korrekt, og følg anvisningerne i denne betjeningsvejledning. Hvis du bruger andre dele, kan TV'et falde ned og forårsage personskade, eller TV'et kan blive beskadiget.
Sørg for at samle beslaget korrekt ved at følge den procedure, der er forklaret i denne betjeningsvejledning.
Hvis nogle af skruerne er løse eller falder ud, kan TV'et falde ned og forårsage personskade, eller TV'et kan blive beskadiget.
Sørg for at stramme skruerne tilstrækkeligt på den angivne position.
Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade, eller TV'et kan blive beskadiget.
Sørg for, at TV'et ikke udsættes for stødpåvirkninger under monteringen.
Hvis TV'et udsættes for stødpåvirkninger, kan det falde ned og gå i stykker. Dette kan forårsage personskade.
Sørg for at montere TV'et på en væg, der er plan og vinkelret på gulvet.
Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade.
Sørg for at sikre kablerne forsvarligt efter korrekt montering af TV'et.
Hvis mennesker eller genstande bliver viklet ind i kablerne, kan det forårsage personskade eller beskadigelse af TV'et.
Du må ikke lade strømkablet eller tilslutningskablet blive klemt.
Hvis strømkablet eller tilslutningskablet er klemt mellem enheden og væggen eller bøjes eller snos, kan ledningstrådene blive blotlagt og forårsage kortslutning eller strømafbrydelse. Dette kan medføre brand eller elektrisk stød.
De skruer, der skal bruges til at fastgøre beslaget til vægmontering, medfølger ikke.
Brug skruer, der egner sig til det materiale, væggen er lavet af, når beslaget til vægmontering monteres.
Før du går i gang
- Illustrationer af TV'et, der vises i denne brugervejledning, er eksempler, som anvendes til at give tydelige forklaringer på funktionerne. Af denne grund kan illustrationerne synes forskellige fra dit faktiske TV.
Hvad er din væg lavet af?
Undersøg først typen af væggen, hvor TV'et skal monteres.
Gipsvæg med stivere
Sikkerhedsforanstaltninger
- Maksimal tykkelse af gipsvæg: 16 mm.
- Kontroller, at de indvendige stivere måler mindst 51 mm × 102 mm i almindeligt mål eller 38 mm × 89 mm nominelt.
- Hold mindst 406 mm vandret afstand mellem fastgørelseselementerne.
Massiv beton eller betonelementer
Sikkerhedsforanstaltninger
- Monter beslaget til vægmontering direkte på den massive betonvæg.
- Kontroller, at tykkelsen af den massive betonvæg er mindst 203 mm.
- Kontroller, at størrelsen på hvert betonelement er mindst 203 mm × 203 mm × 406 mm.
Følger med SU-WL900
- Kontroller, at alle dele forefindes.
- Nogle dele kan muligvis ikke anvendes til din model.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Klargøring for installation
- Sørg for at have TV'ets betjeningsvejledning eller referencevejledningen og installationsvejledningen klar inden installation.
• Find TV'ets midtpunkt. - Klargør fire skruer med 8 mm diameter og fire almindelige skiver (medfølger ikke). Vælg skruer, der passer til væggens materiale.
- Klargør følgende værktøjer:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Kun for gipsvæg med stivere
*2 Kun for massiv beton eller betonelementer
*3 Afhængig af modeller
*4 Vær omhyggelig med valget af skruer og skiver
A Montering af beslag til vægmontering på gipsvæg med stivere
WM1
Montering af beslaget til vægmontering på væggen
1 Find TV'ets placering.
Sørg for, at der er nok plads til TV'et på væggen, og at væggen kan bære en vægt på mindst fire gange TV'ets vægt.
- Se "Specifikationer" i slutningen af denne betjeningsvejledning for måling til montering af beslag til vægmontering på væggen.
- Se dit TV's betjeningsvejledning eller referencevejledning vedrørende TV'ets vægt.
Bemærk
- Hvis TV'et monteres på en væg, vipper TV'ets øverste del lidt fremad.
- Vi anbefaler, at du kontrollerer placeringen af TV'et i de omgivelser, det skal anvendes i.
2
3 Anbring WM1 mod væggen, juster det, og lav fire mærker ud for stiverne.
Bemærk
- Brug et vaterpas til at kontrollere, om WM1 er i vater.
4 Udfør forboring ved de øverste mærker.
Sørg for, at stedet på væggen til boring af huller er stærkt nok til at bære en vægt, der er mindst fire gange så stor som TV'ets.
Bemærk
- Forboringen skal udføres i en dybde af 75 mm med et 5,5 mm bor.
5 Monter WM1 på væggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).
Bemærk
- Brug et vaterpas til at kontrollere, om WM1 er i vater.
Forholdsregler
- Overspænd ikke træskruen 8 mm × 60 mm. Forkert tilspænding kan reducere træskruens 8 mm × 60 mm holdestyrke.
6 Udfør forboring ved de nederste mærker. (Se trin 4 for vejledning om boring.)
7 Sæt egnede skruer med skiver i hullerne.
Bemærk
- Brug et vaterpas til at kontrollere, om WM1 er i vater.
8 Træk armen på beslaget helt ud.
Gør klar til montering af TV'et
Betjeningsmetoderne kan variere afhængigt af modellen. Se "Forberedelse til Montering af TV'et" på side 552.
Vægmontering af TV'et
3 Fastgør WM7. (Kun 26 mm)
4 Skru på venstre og højre side af beslaget til vægmontering og fastgør WM3.
Bemærk
- Fastgør WM3 til den del af TV'et, der kommer i kontakt med væggen, når det drejede.
- Sæt ikke WM3 på etiketterne, ventilationshullerne og højttaleren.
5
6 Ved flytning af TV'et skal det holdes godt fast på undersiden.
Bemærk
- TV'et flyttes muligvis ikke tæt på væggen alt efter type og antal tilsluttede kabler. Dette er ikke en funktionsfejl.
7
ADVARSEL
- Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten). Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).
Kontroller monteringen
Kontroller følgende punkter.
- Ledningen og kablet må ikke være snoet eller klemt.
ADVARSEL
- Forkert placering af strømkablet osv. kan medføre brand eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.
Flere oplysninger
Hvis TV'et skal afmonteres, udføres monteringsproceduren i omvendt rækkefølge.
ADVARSEL
- Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten). Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).
B Montering af beslaget til vægmontering på massiv beton eller betonelementer
WM1
Montering af beslaget til vægmontering på væggen
1 Find TV'ets placering.
Sørg for, at der er nok plads til TV'et på væggen, og at væggen kan bære en vægt på mindst fire gange TV'ets vægt.
- Se "Specifikationer" i slutningen af denne betjeningsvejledning for måling til montering af beslag til vægmontering på væggen.
- Se dit TV's betjeningsvejledning eller referencevejledning vedrørende TV'ets vægt.
Bemærk
- Hvis TV'et monteres på en væg, vipper TV'ets øverste del lidt fremad.
- Vi anbefaler, at du kontrollerer placeringen af TV'et i de omgivelser, det skal anvendes i.
2 Anbring WM1 mod væggen, og lav fire mærker.
Bemærk
- Brug et vaterpas til at kontrollere, om WM1 er i vater.
3 Forbor huller på mærkerne.
Sørg for, at stedet på væggen til boring af huller er stærkt nok til at bære en vægt, der er mindst fire gange så stor som TV'ets.
Bemærk
- Forboringen skal udføres i en dybde af 75 mm med et 10 mm bor.
4
5 Monter WM1 på væggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).
Bemærk
- Brug et vaterpas til at kontrollere, om WM1 er i vater.
Forholdsregler
- Overspænd ikke træskruen 8 mm × 60 mm. Forkert tilspænding kan reducere træskruens 8 mm × 60 mm holdestyrke.
6 Træk armen på beslaget helt ud.
Gør klar til montering af TV'et
Betjeningsmetoderne kan variere afhængigt af modellen. Se "Forberedelse til Montering af TV'et" på side 552.
Vægmontering af TV'et
3 Fastgør WM7. (Kun 26 mm)
4 Skru på venstre og højre side af beslaget til vægmontering og fastgør WM3.
Bemærk
- Fastgør WM3 til den del af TV'et, der kommer i kontakt med væggen, når det drejede.
- Sæt ikke WM3 på etiketterne, ventilationshullerne og højttaleren.
5
6 Ved flytning af TV'et skal det holdes godt fast på undersiden.
Bemærk
- TV'et flyttes muligvis ikke tæt på væggen alt efter type og antal tilsluttede kabler. Dette er ikke en funktionsfejl.
7
ADVARSEL
- Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten).
Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).
Kontroller monteringen
Kontroller følgende punkter.
- Ledningen og kablet må ikke være snoet eller klemt.
ADVARSEL
- Forkert placering af strømkablet osv. kan medføre brand eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.
Flere oplysninger
Hvis TV'et skal afmonteres, udføres monteringsproceduren i omvendt rækkefølge.
ADVARSEL
- Der er behov for to eller flere personer (tre personer eller flere til et TV på 189,3 cm (75 tommer) eller derover) for at transportere et stort TV-apparat (undtagen Egypten).
Der er behov for to eller flere personer (tre personer eller flere til et TV på 75 tommer (189,3 cm) eller derover) for at transportere et stort TV-apparat (kun Egypten).
Asennustiedot Sonyn seinäasennuskiinnittimen (SU-WL900) käyttämiseksi
Yhteensopiva seinäasennuksen ruuvireikien sijainti:
Paitsi Egypti:
163,9 cm (65 tuumaa) / 138,8 cm (55 tuumaa)
Vain Egypti:
65 tuumaa (163,9 cm) / 55 tuumaa (138,8 cm)
Tässä oppaassa käytetty tuotenimi "TV" voi vaihdella laitteen mallin mukaan. Katso tuotteen todellinen nimi käyttöoppaasta tai viiteoppaasta.
Asiakkaille
Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että TV:n asennus annetaan Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi. Älä yritä asentaa sitä itse.
Sony-jälleenmyyjille ja urakoitsijoille
Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.
Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä TV:n painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.
Varmista turvallisuus ja asianmukainen asennus noudattamalla seinäasennuskiinnittimen käyttöopasta, TV:n käyttöopasta ja tämän oppaan ohjeita.
Seinäasennuskiinnitin
Turvallisuus
Kiitos, että päätit ostaa tämän tuotteen.
Asiakkaille
TV:n asennus seinälle
VAROITUS
VAATII AMMATTILAISEN ASENNUKSEN
Tämän tuotteen saa asentaa vain ammattimainen asentaja, joka osaa määrittää kestääkö seinä TV:n painon. Jos TV:tä ei kiinnitetä oikein asennuksen aikana, se saattaa pudota ja aiheuttaa vakavan loukkaantumisen. Sony ei ole vastuussa vahingoista tai loukkaantumisesta, joka johtuu virheellisestä käsittelystä tai asennuksesta tai muun kuin asennettavan tuotteen asennuksesta. Tämä ei vaikuta (mahdollisiin) lakisääteisiin oikeuksiisi.
Sony-jälleenmyyjille
Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Lue tämä käyttöopas huolellisesti, jotta asennustyö olisi turvallista. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen vääärstä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.
Tässä käyttöoppaassa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettomuuksien estämiseksi. Sinun vastuullasi on lukea, ymmärtää läpikotaisin ja noudattaa kaikkia tämän käyttöoppaan ohjeita. Jos näin ei tehdä, seurauksena voi olla vakava henkilökohtainen loukkaantuminen tai omaisuusvahinkoa ja se voi mitätöidä takuun. Säilytä tämä käyttöohje tulevaa käyttöä varten.
Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita käytetään väärin, seurauksena voi olla tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilövahinko. Huomioi turvallisuutta koskevat varotoimet tällaisten onnettomuuksien estämiseksi.
Asiakkaille
VAROITUS
Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalon, sähköiskun tai tuotteen putoamisen aiheuttama vakava henkilövahinko tai kuolema.
Asennuksen saa suorittaa vain luvallinen urakoitsija. Pidä lapset poissa asennusalueelta asennuksen aikana.
Jos seinäasennuskiinnitintä tai TV:tä ei asenneta oikein, seurauksena voi olla seuraavat onnettomuudet. Jätä asennus luvallisen urakoitsijan tehtäväksi.
- TV saattaa pudota ja aiheuttaa mustelmia, murtumia tai muun vakavan henkilövahingon.
- Jos seinä, johon seinäasennuskiinnitin asennetaan, on epävakaa, epätasainen tai se ei ole kohtisuorassa lattiaan nähden, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Seinän on pystyttävä kantamaan vähintään neljä kertaa TV:n paino. (Katso TV:n paino sen käyttöoppaasta tai viiteoppaasta.)
- Jos seinäasennuskiinnitintä ei ole asennettu seinälle tarpeeksi tukevasti, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.
Varmista, että TV:n siirtää tai irrottaa luvallinen urakoitsija.
Jos muut kuin luvalliset urakoitsijat asentavat kuljettavat tai irrottavat TV:n, se saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).
Älä irrota ruuveja tms. TV:n kiinnityksen jälkeen.
Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.
Älä tee muutoksia seinäasennuskiinnitti- men osiin.
Jos näin tehdään, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.
Älä asenna muita laitteita kuin asennettava tuote.
Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi ainoastaan asennettavan tuotteen kanssa. Jos asennat muun kuin määritetyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingon.
Älä kohdista seinäasennuskiinnittimeen TV:n lisäksi muuta kuormaa.
Älä ravista TV:tä vasemmalle/oikealle tai ylös/alas.
Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.
Älä nojaa TV:hen tai riipu siitä.
Älä nojaa TV:hen tai riipu siitä, sillä se saattaa pudota ja aiheuttaa vakavan henkilövahingon.
Pienikokoiset tarvikkeet on pidettävä AINA poissa lasten ulottuvilta niin, että he eivät niele niitä vahingossa.
VAROTOIMET
Jos seuraavia varotoimia ei noudateta, seurauksena voi olla henkilö- tai omaisuusvahinko.
- Varo, etteivät sormet jää väliin, kun käsittelet seinäasennuskiinnitintä tai käännät TV:tä.
- Kun käännät TV:tä, käsittele varoen ja huolehdi, ettet osu lähellä oleviin ihmisiin.
- Muista säilyttää käyttämättömät osat varmassa tallessa tulevaa käyttöä varten. Pidä ne poissa lasten ulottuvilta.
Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.
Älä paina TV:n yläsivulta liialla voimalla. Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.
Älä sijoita tätä laitetta lähelle lääketieteellisiä laitteita.
Tässä tuotteessa (lisävarusteet mukaan lukien) on magneetteja, jotka voivat häiritä tahdistimia, hydrokefalian hoitoon tarkoitettuja ohjelmoitavia sunntiventtiileitä tai muita lääketieteellisiä laitteita. Älä sijoita tätä laitetta lähelle henkilöitä, jotka käyttävät tällaisia lääketieteellisiä laitteita. Neuvottele lääkärin kanssa ennen tämän tuotteen käyttämistä, jos käytät jotain tällaista lääketieteellistä laitetta.
Säilytettävä lasten tai valvottavien henkilöiden ulottumattomissa.
Tässä tuotteessa (lisävarusteet mukaan lukien) on magneetteja. Magneettien nieleminen voi aiheuttaa vakavia vahinkoja, kuten tukehtumisvaaran tai suolistovammoja. Jos magneetteja (tai magneetti) on nielty, ota välittömästi yhteyttä lääkäriin.
Varotoimet
- Jos seinäasennuskiinnittimeen asennettua TV:tä käytetään pitkään, TV:tä takana tai yläpuolella oleva seinäpinta voi värjääntyä tai tapetti irrota seinämateriaalista riippuen.
- Jos seinäasennuskiinnitin irrotetaan sen seinään asentamisen jälkeen, seinään jää ruuvinreiät.
- Älä käytä seinäasennuskiinnitintä paikassa, johon kohdistuu mekaanista tärinää.
Seinäasennuskiinnittimen asentaminen
Sony-jälleenmyyjille
VAROITUS
Seuraavat ohjeet ovat ainoastaan Sony-jälleenmyyjille. Muista lukea edellä olevat turvallisuusvarotoimet ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.
Älä asenna seinäasennuskiinnitintä seinäpintoihin, joissa TV:n kulmat tai sivut ulkonevat seinäpinnasta.
Älä asenna seinäasennuskiinnitintä pylvääseen tai vastaaviin seinäpintoihin, joissa TV:n kulmat tai sivut ulkonevat seinäpinnasta. Jos henkilö tai esine osuus TV:n ulkonevaan kulmaan tai sivuun, seurauksena voi olla henkilö- tai omaisuusvahinko.
Älä asenna TV:tä ilmastointilaitteen ylä- tai alapuolelle.
Jos TV altistuu ilmastointilaitteen vesivuodoille tai pitkiä aikoja ilmavirralle, seurauksena voi olla tulipalo, sähköisku tai TV:n toimintahäiriö.
Muista asentaa seinäasennuskiinnitin tukevasti seinään tässä käyttöoppaassa annettujen ohjeiden mukaisesti.
Jos jokin ruuveista on löysällä tai pudonnut, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Muista käyttää seinän materiaaliin sopivia ruuveja ja asenna yksikkö tukevasti neljällä ruuvilla, jotka ovat halkaisijaltaan 8 mm (tai vastaavia).
Muista käyttää mukana toimitettuja ruuveja ja kiinnitysosia oikein ja noudata tässä käyttöoppaassa annettuja ohjeita. Jos käytät korvaavia osia, TV saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa TV:tä.
Muista koota kiinnitin oikein noudattamalla tässä käyttöoppaassa selitettyä menetelmää.
Jos jokin ruuveista on löysällä tai pudonnut, TV saattaa pudota ja aiheuttaa henkilövahingon tai itse TV:n vaurioitumisen.
Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin.
Jos näin ei tehdä, TV saattaa pudota ja aiheuttaa henkilövahingon tai itse TV:n vaurioitumisen.
Varo kohdistamasta TV:hen iskuja asennuksen aikana.
Jos TV:hen kohdistuu isku, se saattaa pudota tai rikkoutua ja tämä voi aiheuttaa henkilö-tai omaisuusvahingon.
TV on asennettava seinään, joka on sekä kohtisuora että tasainen.
Jos näin ei tehdä, TV saattaa pudota tai rikkoutua ja tämä voi aiheuttaa henkilö- tai omaisuusvahingon.
Kun TV on asennettu oikein, kiinnitä kaapelit kunnolla.
Jos henkilöitä tai esineitä sotkeutuu kaapeleihin, seurauksena saattaa olla henkilövahinko tai TV:n vahingoittuminen.
Älä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin.
Jos virtajohto tai liitäntäkaapeli jää puristuksiin laitteen ja seinän väliin tai niitä taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla näkyviin ja seurauksena on oikosulku tai katkos. Tämä voi aiheuttaa tulipalon tai sähköiskun.
Seinäasennuskiinnitti- men seinäkiinnitykseen tarvittavat ruuvit eivät sisälly toimitukseen.
Käytä seinämateriaalille ja -rakenteelle sopivia ruuveja, kun kiinnität seinäasennuskiinnittimen.
Ennen aloittamista
- Tässä käyttöoppaassa olevat TV:n kuvitukset ovat esimerkkejä, joiden on tarkoitus auttaa antamaan selkeä käsitys toiminnoista. Tästä syystä kuvissa esitetty TV voi näyttää erilaiselta kuin todellinen TV:si.
Mistä seinä on tehty?
Tarkista ensin seinätyyppi, johon TV asennetaan.
Kipsilevyseinä, jossa on koolaus
Varotoimet
- Kipsilevyseinän maksimipaksuus: 16 mm.
- Varmista, että sisäisen koolauspuun koko on vähintään 51 mm × 102 mm yleisesti tai 38 mm × 89 mm nimellisesti.
- Pidä vähintään 406 mm väliä vaakasuunnassa kiinnittimien välillä.
Betoniseinä tai tiiliseinä
Varotoimet
- Kiinnitä seinäasennuskiinnitin suoraan betoniseinään.
- Varmista, että betoniseinän paksuus on vähintään 203 mm.
- Varmista, että kunkin tiilen koko on vähintään 203 mm × 203 mm × 406 mm.
Toimitetaan SU-WL900:n mukana
- Tarkista, että kaikki osat on toimitettu.
- Joitakin osia ei saa käyttää mallisi kanssa.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Asennuksen valmistelu
- Ota TV:n käyttöopas tai viiteopas ja asetusopas esille ennen asennusta.
- Tarkista TV:n asennuskohta.
- Valmistele neljä ruuvia, joiden halkaisija on 8 mm, ja neljä sopivaa aluslevyä (ei sisälly toimitukseen). Valitse seinämateriaalille sopivat ruuvit.
- Ota esille seuraavat työkalut:
*1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *4 8 mm × 60 mm | *4 |
*1 Vain kipsilevyseinä, jossa on koolaus
*2 Vain betoniseinä tai tiiliseinä
*3 Mallista riippuen
*4 Valitse ruuvit ja aluslevyt huolellisesti
A Seinäasennuskiinnittimen asentaminen kipsilevyseinään, jossa on koolaus
WM1
Seinäasennuskiinnittimen asentaminen seinälle
1 Määritä asennuspaikka.
Varmista, että seinä on riittävän iso TV:Ile ja pystyy kantamaan vähintään neljä kertaa TV:n painon.
- Katso mitat seinäasennuskiinnittimen seinälle asentamista varten tämän käyttöoppaan lopussa olevasta "Tekniset tiedot" -kohdasta.
- Katso TV:n paino sen käyttöoppaasta tai viiteoppaasta.
Huomautus
- Kun TV on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan.
- Suosittelemme TV:n sijainnin tarkistamisen katseluympäristössä.
2
3 Aseta WM1 seinän mukaisesti ja tee neljä merkkiä koolausten kohdalle.
Huomautus
- Tarkista vatupassilla, että WM1 on suorassa.
4 Poraa aloitusyläreiät merkkien kohdalle.
Varmista, että seinän kohta, johon reiät porataan, on tarpeeksi kestävä kannattelemaan vähintään neljä kertaa TV:n painon.
Huomautus
- Aloitusreiät on porattava 75 mm:n syvyyteen halkaisijaltaan 5,5 mm:n poranterällä.
5 Asenna WM1 seinään sopivilla ruuveilla (ei sisälly toimitukseen) ja aluslevyillä (ei sisälly toimitukseen).
Huomautus
- Tarkista vatupassilla, että WM1 on suorassa.
Varotoimet
- Älä ylikiristä puuruuvia (8 mm × 60 mm). Virheellinen kiristäminen voi heikentää puuruuvin (8 mm × 60 mm) pitovoimaa.
6 Poraa aloitusalareiät merkkien kohdalle. (Katso vaiheesta 4 porausohjeet.)
7 Etsi sopivat ruuvit ja aluslevyt reikiin.
Huomautus
- Tarkista vatupassilla, että WM1 on suorassa.
8 Vedä kiinnittimen varsi loppuun saakka.
TV:n asennuksen valmistelu
Käyttömenetelmät voivat vaihdella mallin mukaan. Katso kohta "TV:n asennuksen valmistelu" sivulla 552.
TV:n asennus seinään
3 Kiinnitä WM7. (Vain 26 mm)
4 Kiinnitä seinäasennuskiinnittimen vasen ja oikea puoli ruuveilla ja kiinnitä WM3.
Huomautus
- Kiinnitä WM3 TV:n siihen osaan, joka osuu seinään, kun laitetta käännetään.
- Älä kiinnitä WM3: a merkintöjen, ilmanvaihtoaukkojen tai kaiuttimen päälle.
5
6 Kun siirrät TV:tä, pidä sitä tukevasti pohjasta.
Huomautus
- TV:tä voi olla hankala saada lähelle seinää TV:hen liitettyjen johtojen tyypin ja määrän mukaan. Kyseessä ei ole toimintahäiriö.
7
VAROITUS
- Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).
Asennuksen tarkistaminen
Tarkista seuraavat kohdat.
- Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa.
VAROITUS
- Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.
Muuta tietoa
TV irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.
VAROITUS
- Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).
B Seinäasennuskiinnittimen kiinnittäminen betoniseinään tai tiiliseinään
WM1
Seinäasennuskiinnittimen asentaminen seinälle
1 Määritä asennuspaikka.
Varmista, että seinä on riittävän iso TV:Ile ja pystyy kantamaan vähintään neljä kertaa TV:n painon.
- Katso mitat seinäasennuskiinnittimen seinälle asentamista varten tämän käyttöoppaan lopussa olevasta "Tekniset tiedot" -kohdasta.
- Katso TV:n paino sen käyttöoppaasta tai viiteoppaasta.
Huomautus
- Kun TV on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan.
- Suosittelemme TV:n sijainnin tarkistamisen katseluympäristössä.
2 Aseta WM1 seinän mukaisesti ja tee neljä merkkiä.
Huomautus
- Tarkista vatupassilla, että WM1 on suorassa.
3 Poraa aloitusreiät merkkien kohdalle.
Varmista, että seinän kohta, johon reiät porataan, on tarpeeksi kestävä kannattelemaan vähintään neljä kertaa TV:n painon.
Huomautus
- Aloitusreiät on porattava 75 mm:n syvyyteen halkaisijaltaan 10 mm:n poranterällä.
5 Asenna WM1 seinään sopivilla ruuveilla (ei sisälly toimitukseen) ja aluslevyillä (ei sisälly toimitukseen).
Huomautus
- Tarkista vatupassilla, että WM1 on suorassa.
Varotoimet
- Älä ylikiristä puuruuvia (8 mm × 60 mm). Virheellinen kirstäminen voi heikentää puuruuvin (8 mm × 60 mm) pitovoimaa.
6 Vedä kiinnittimen varsi loppuun saakka.
TV:n asennuksen valmistelu
Käyttömenetelmät voivat vaihdella mallin mukaan. Katso kohta "TV:n asennuksen valmistelu" sivulla 552.
TV:n asennus seinään
3 Kiinnitä WM7. (Vain 26 mm)
4 Kiinnitä seinäasennuskiinnittimen vasen ja oikea puoli ruuveilla ja kiinnitä WM3.
Huomautus
- Kiinnitä WM3 TV:n siihen osaan, joka osuu seinään, kun laitetta käännetään.
- Älä kiinnitä WM3: a merkintöjen, ilmanvaihtoaukkojen tai kaiuttimen päälle.
5
6 Kun siirrät TV:tä, pidä sitä tukevasti pohjasta.
Huomautus
- TV:tä voi olla hankala saada lähelle seinää TV:hen liitettyjen johtojen tyypin ja määrän mukaan. Kyseessä ei ole toimintahäiriö.
7
VAROITUS
- Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).
Asennuksen tarkistaminen
Tarkista seuraavat kohdat.
- Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa.
VAROITUS
- Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.
Muuta tietoa
TV irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.
VAROITUS
- Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).
Installasjonsveiledning for bruk med Sony veggmonteringsbrakett (SU-WL900)
Hullmønster for kompatibelt veggfeste:
Unntatt Egypt:
163,9 cm (65 tommer) / 138,8 cm (55 tommer)
Kun Egypt:
65 tommer (163,9 cm) / 55 tommer (138,8 cm)
Produktnavnet "TV" som indikeres i denne håndboken, kan variere avhengig av din modell. Se bruksanvisningen eller referanseveiledningen for det aktuelle produktnavnet.
Til kunder
Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-forhandlere eller lisensierte entreprenører. Ikke forsøk å installere den selv.
Til Sony-forhandlere og -leverandører
Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet.
Tilstrekkelig ekspertise er nødvendig for å installere dette produktet, spesielt for å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av dette produktet til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon.
Av sikkerhetsmessige årsaker og for korrekt installasjon må bruksanvisningene for veggmonteringsbraketten og TV-en og retningslinjene i denne håndboken følges.
Veggmonteringsbrakett
Om sikkerheten
Takk for at du kjøpte dette produktet.
Til kunder
Montere TV-en på veggen
ADVARSEL
PROFESJONELL INSTALLASJON KREVES
Dette produktet bør kun installeres av en profesjonell installatør som er opplært til å fastslå styrken til veggen som skal holde oppe TV-ens vekt. Hvis TV-en ikke er riktig sikret under installasjon, kan den falle ned og føre til alvorlig personskade. Sony er ikke ansvarlige for skade eller personskade forårsaket av feil håndtering eller installasjon, eller installasjon av noe annet enn det installerbare produktet. Dine forbrukerrettigheter (hvis noen) påvirkes ikke.
Til Sony-forhandlere
Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Les nøye gjennom denne bruksanvisningen for å gjøre installasjonen på en trygg måte. Sony er ikke ansvarlige for skader eller personskader som oppstår som følge av feil håndtering eller installasjon. Gi denne håndboken til kunden etter installasjon.
Denne bruksanvisningen viser korrekt håndtering av produktet og viktige forholdsregler som er nødvendige for å forhindre uhell. Det er ditt ansvar å lese, grundig forstå og følge alle anvisninger i denne bruksanvisningen. Manglende evne til å gjøre dette kan føre til alvorlig personskade eller skade på eiendom, og kan annullere garantien. Ha denne håndboken tilgjengelig for fremtidig referanse.
Sonys produkter er utviklet med fokus på sikkerheten. Hvis produktene brukes feil, kan det derimot følge til alvorlig personskade på grunn av brann, elektrisk støt, produktet velter eller faller ned. Overhold forholdsreglene for sikkerhet for å forhindre slike uhell.
Til kunder
ADVARSEL
Hvis følgende forholdsregler ikke følges, kan alvorlig personskade eller dødsfall oppstå gjennom brann, elektrisk støt eller produktet kan falle ned.
Overlat installasjonen til lisensierte entreprenører og hold barn unna under installasjonen.
Hvis veggmonteringsbraketten eller TV-en ikke installeres riktig, kan følgende uhell oppstå. Sørg for at lisensierte entreprenører utfører installasjonen.
- TV-en kan falle ned og forårsake en alvorlig personskade som et blåmerke eller et brudd.
- Hvis veggen som veggmonteringsbraketten installeres på er ustabil, ujevn eller ikke vinkelrett til gulvet, kan enheten falle ned og forårsake personskade eller skade på eiendom. Veggen skal kunne støtte en vekt på minst fire ganger TV-ens vekt. (Se TV-ens bruksanvisning eller referanseveiledning for vekten til TV-en.)
- Hvis veggmonteringsbraketten ikke installeres solid nok på veggen, kan enheten falle ned og forårsake personskade eller skade på eiendom.
Overlat flytting eller demontering av TV-en til lisensierte entreprenører.
Hvis en annen person enn lisensierte entreprenører transporterer eller demonterer TV-en, kan den falle ned og forårsake personskade eller skade på eiendom. Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 189,3 cm (75 tommer) og over) (unntatt Egypt). Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 75 tommer (189,3 cm) og over) (kun Egypt).
Ikke fjern skruer e.l. etter montering av TV-en.
Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.
Ikke gjør endringer på delene til veggmonteringsbraketten.
Hvis du gjør dette, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom.
Ikke monter noe annet utstyr enn det installerbare produktet.
Denne veggmonteringsbraketten er kun utviklet for bruk med det installerbare produktet. Hvis du monterer annet utstyr enn det som er spesifisert, kan det falle ned eller ødelegges, og forårsake personskade eller skade på eiendom.
Ikke påfør noen annen vekt enn den fra TV-en på veggmonteringsbraketten. Ikke rist TV-en til venstre/høyre eller opp/ned.
Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.
Ikke len deg på eller heng fra TV-en.
Ikke len deg på eller heng fra TV-en da den kan falle ned på deg og forårsake personskade.
Du må ALLTID oppbevare små tilbehør utilgjengelig for barn, slik at de ikke svelges ved en feil.
FORSIKTIG
Hvis følgende forholdsregler ikke følges, kan personskade eller skade på eiendom oppstå.
- Vær forsiktig så du ikke klemmer fingrene när du håndterer
veggmonteringsbraketten eller dreier TV-en. - Vær forsiktig mens du dreier TV-en så du ikke treffer noen som står i nærheten.
- Oppbevar ubrukte deler på en trygg plass for fremtidig bruk. Hold dem unna barn.
Ikke håndter produktet med ekstrem kraft under rengjøring eller vedlikehold.
Ikke bruk ekstrem kraft på oversiden på TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.
Dette produktet må ikke plasseres i nærheten av medisinske enheter.
Dette produktet (inkludert tilbehør) inneholder magneter som kan påvirke pacemakere, programmerbare shuntventiler for behandling av hydrocefalus eller andre medisinske enheter. Dette produktet må ikke plasseres i nærheten av personer som bruker slike medisinske enheter. Hvis du bruker slike medisinske enheter, må du høre med legen din før du bruker dette produktet.
Oppbevares utilgjengelig for barn eller personer som krever tilsyn.
Dette produktet (inkludert tilbehør) inneholder magneter. Svelging av magneter kan føre til alvorlige skader, for eksempel kvelning eller tarmskader. Hvis noen har svelget én eller flere magneter, må du ta øyeblikkelig kontakt med lege.
Forholdsregler
- Hvis du bruker TV-en montert på veggmonteringsbraketten over lang tid, kan veggen bak eller over TV-en bli misfarget eller tapeten kan løsne, avhengig av veggens materiale.
- Hvis veggmonteringsbraketten er fjernet etter at den er montert på veggen, står skruehullene igjen.
- Ikke bruk veggmonteringsbraketten på et sted hvor den er utsatt for mekaniske vibrasjoner.
Installere veggmonteringsbraketten
Til Sony-forhandlere
ADVARSEL
Følgende instrukser er bare for Sony-forhandlere. Lessikkerhetsforholdsreglene beskrevet under og legg spesielt merke til sikkerheten under installasjon, vedlikehold og kontroll av dette produktet.
Ikke monter veggmonteringsbraketten på veggoverflater hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten.
Ikke monter veggmonteringsbraketten på veggoverflater som en søyle hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person eller en gjenstand treffer det utstikkende hjørnet eller siden på TV-en, kan det føre til personskade eller skade på eiendom.
Ikke installer TV-en over eller under et klimaanlegg.
Hvis TV-en utsettes for vannlekkasjer eller luftstrøm fra et klimaanlegg over lang tid, kan dette forårsake brann, elektrisk støt eller en feilfunksjon på TV-en.
Sørg for at du monterer veggmonteringsbraketten sikkert på veggen etter anvisningene i denne bruksanvisningen.
Hvis noen av skruene er løse eller faller ut, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom. Pass på å bruke skruer som er egnet for veggmaterialet, og installer enheten sikkert med fire skruer med en diameter på 8 mm (eller tilsvarende).
Sørg for at du bruker de inkluderte skruene og tilkoblingsdelene på riktig måte etter anvisningene som er gitt i denne bruksanvisningen. Dersom du bruker erstattede deler, kan TV-en falle ned og forårsake personskade eller skade på TV-en.
Sørg for at du monterer braketten riktig etter anvisninger forklart i denne bruksanvisningen.
Dersom noen av skruene er løse eller faller ut, kan TV-en falle ned og forårsake personskade eller skade på TV-en.
Sørg for at du strammer skruene godt til i riktig posisjon.
Hvis du ikke vil gjøre dette, kan TV-en falle ned og forårsake personskade eller skade på TV-en.
Vær forsiktig så TV-en ikke utsettes for støt under installasjon.
Hvis TV-en utsettes for støt, kan den falle ned eller ødelegges. Dette kan forårsake personskade.
Sørg for at du installerer TV-en på en vegg som er både vinkelrett og flat.
Hvis du ikke gjør dette, kan TV-en falle ned og forårsake personskade.
Etter riktig installasjon av TV-en, må du feste kablene på riktig måte.
Hvis personer eller gjenstander blir viklet inn i kablene, kan dette føre til personskade eller skade på TV-en.
Ikke la strømledningen eller forbindelsesledningen komme i klem.
Hvis strømledningen eller forbindelsesledningen blir klemt mellom enheten og veggen, eller blir bøyd eller vridd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning eller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt.
Skruene som er nødvendige for å sikre veggmonteringsbraketten til veggen følger ikke med.
Bruk skruer som passer for veggmaterialet og strukturen når du monterer veggmonteringsbraketten.
Før du kommer i gang
- Illustrasjonene for TV-en vist i denne håndboken er eksempler brukt for å gi tydelige forklaringer av operasjonene. Derfor kan illustrasjonene se annerledes ut enn din faktiske TV.
Hva er veggen laget av?
Kontroller først type vegg hvor TV-en skal monteres.
Gipsplate med stendere
Forholdsregler
- Maksimal tykkelse på gipsplate: 16 mm.
- Kontroller at den interne trestiftens størrelse er minst 51 mm × 102 mm for vanlig eller 38 mm × 89 mm for nominell.
- La det være minst 406 mm horizontal klarering mellom festeelementer.
Solid betong eller betongblokk
Forholdsregler
- Monter veggmonteringsbraketten direkte på veggen av solid betong.
- Kontroller at tykkelsen på veggen av solid betong er minst 203 mm.
- Kontroller at størrelsen på hver betongblokk er minst 203 mm × 203 mm × 406 mm.
Inkludert med SU-WL900
- Bekreft at alle deler følger med.
- Noen deler kan ikke brukes til din modell.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Forberede installasjonen
- Sørg for å ha TV-ens bruksanvisning eller referanseveiledning og innstillingsveiledningen tilgjengelig før installasjonen.
- Bekreft posisjonen TV-en skal installeres i.
- Gjør klar fire skruer med en diameter på 8 mm og fire skiver (medfølger ikke). Velg skruer som passer for materialet i veggen.
- Klargjør følgende verktøy:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Kun for gipsplate med stifter
*2 Kun for solid betong eller betongblokk
*3 Avhengig av modeller
*4 Vær forsiktig når du velger skruer og skiver
A Fest veggmonteringsbraketten til gipsplateveggen med stendere
WM1
Installere veggmonteringsbraketten på veggen
1 Bestemme installasjonsstedet.
Sørg for at veggen har nok plass for TV-en og at den kan støtte en vekt på minst fire ganger TV-ens.
- Se "Spesifikasjoner" på slutten av denne bruksanvisningen for måling for installasjon av veggmonteringsbrakett på veggen.
- Se TV-ens bruksanvisning eller referanseveiledning for TV-ens vekt.
Merknad
- Når TV-en er installert på veggen, lener øvre side av TV-en noe fremover.
- Vi anbefaler at du sjekker posisjonen til TV-en i visningsmiljøet.
2
3 Sett WM1 på linje på veggen og sett fire merker på linje med stiftene.
Merknad
- Bruk et vater til å sjekke om WM1 er plan.
4 Lag de øvre prøvehullene på merkene med en boremaskin.
Forsikre deg om at plasseringen på veggen for å bore hullene er sterk nok til å støtte en vekt på minst fire ganger vekten til TV-en.
Merknad
- Prøvehullene må bores til en dybde på 75 mm med en drillbit på 5,5 mm diameter.
5 Monter WM1 på veggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).
Merknad
- Bruk et vater til å sjekke om WM1 er plan.
Forholdsregel
- Ikke overstram treskruen (8 mm × 60 mm). Feil tilstramming kan redusere holdekraften til treskruen (8 mm × 60 mm).
6 Lag de nedre prøvehullene på merkene med en boremaskin. (Se trinn 4 for instruks om drilling.)
7 Sett de egnede skruene og skivene i hullene.
Merknad
- Bruk et vater til å sjekke om WM1 er plan.
8 Dra armen på braketten helt ut.
Forberede installasjonen av TV-en
Bruksmåtene kan variere avhengig av modellen. Se "Forberedelse for installasjon av TV-en" på side 552.
Installere TV-en på veggen
3 Fest WM7. (Kun 26 mm)
4 Skru inn venstre og høyre side av veggmonteringsbraketten og fest WM3.
Merknad
- Fest WM3 til den delen av TV-en som kommer i kontakt med veggen när den svinges.
- Ikke fest WM3 på etikettene, ventilasjonshull eller høyttaler.
5
6 Hold TV-en godt på bunnen när du flytter den.
Merknad
- Det er ikke sikkert at TV-en beveger seg nær veggen, avhengig av type og antall kabler som er tilkoblet. Dette er ikke en feil.
7
ADVARSEL
- Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 189,3 cm (75 tommer) og over) (unntatt Egypt).
Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 75 tommer (189,3 cm) og over) (kun Egypt).
Bekrefte fullføringen av installasjonen
Kontroller følgende punkter.
- Ledningen og kabelen er ikke vridd eller klemt.
ADVARSEL
- Feil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonen fullføres på riktig måte.
Annen informasjon
Når du fjerner TV-en, utfører du installasjonen i motsatt rekkefølge.
ADVARSEL
- Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 189,3 cm (75 tommer) og over) (unntatt Egypt). Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 75 tommer (189,3 cm) og over) (kun Egypt).
B Feste veggmonteringsbraketten til den solide betongen eller betongblokken
WM1
Installere veggmonteringsbraketten på veggen
1 Bestemme installasjonsstedet.
Sørg for at veggen har nok plass for TV-en og at den kan støtte en vekt på minst fire ganger TV-ens.
- Se "Spesifikasjoner" på slutten av denne bruksanvisningen for måling for installasjon av veggmonteringsbrakett på veggen.
- Se TV-ens bruksanvisning eller referanseveiledning for TV-ens vekt.
Merknad
- Når TV-en er installert på veggen, lener øvre side av TV-en noe fremover.
- Vi anbefaler at du sjekker posisjonen til TV-en i visningsmiljøet.
2 Sett WM1 på linje på veggen og sett fire merker.
Merknad
- Bruk et vater til å sjekke om WM1 er plan.
3 Drill ledehull på merkene.
Forsikre deg om at plasseringen på veggen for å bore hullene er sterk nok til å støtte en vekt på minst fire ganger vekten til TV-en.
Merknad
- Prøvehullene må bores til en dybde på 75 mm med en drillbit på 10 mm diameter.
4
5 Monter WM1 på veggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).
Merknad
- Bruk et vater til å sjekke om WM1 er plan.
Forholdsregel
- Ikke overstram treskruen (8 mm × 60 mm). Feil tilstramming kan redusere holdekraften til treskruen (8 mm × 60 mm).
6 Dra armen på braketten helt ut.
Forberede installasjonen av TV-en
Bruksmåtene kan variere avhengig av modellen. Se "Forberedelse for installasjon av TV-en" på side 552.
Installere TV-en på veggen
3 Fest WM7. (Kun 26 mm)
4 Skru inn venstre og høyre side av veggmonteringsbraketten og fest WM3.
Merknad
- Fest WM3 til den delen av TV-en som kommer i kontakt med veggen när den svinges.
- Ikke fest WM3 på etikettene, ventilasjonshull eller høyttaler.
5
6 Hold TV-en godt på bunnen när du flytter den.
Merknad
- Det er ikke sikkert at TV-en beveger seg nær veggen, avhengig av type og antall kabler som er tilkoblet. Dette er ikke en feil.
7
ADVARSEL
- Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 189,3 cm (75 tommer) og over) (unntatt Egypt).
Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 75 tommer (189,3 cm) og over) (kun Egypt).
Bekrefte fullføringen av installasjonen
Kontroller følgende punkter.
- Ledningen og kabelen er ikke vridd eller klemt.
ADVARSEL
- Feil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonen fullføres på riktig måte.
Annen informasjon
Når du fjerner TV-en, utfører du installasjonen i motsatt rekkefølge.
ADVARSEL
- Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 189,3 cm (75 tommer) og over) (unntatt Egypt). Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 75 tommer (189,3 cm) og over) (kun Egypt).
Πληροφορίες εγκατάστασης για τη Χρήση της Επιτοίχιας βάσης της Sony (SU-WL900)
Συμβατό μοτίβο οπών επιτοίχιας τοποθέτησης:
Εκτός από την Αίγυπτο:
163,9 cm (65 ίντσες) / 138,8 cm (55 ίντσες)
Μόνο για την Αίγυπτο:
65 ίντσες (163,9 cm) / 55 ίντσες (138,8 cm)
Το όνομα προϊόντος "τηλεόραση" που αναφέρεται σε αυτό το εγχειρίδιο μπορεί να διαφέρει ανάλογα με το μοντέλο σας. Ανατρέξτε στο Εγχειρίδιο οδηγιών ή στον Οδηγό αναφοράς για το πραγματικό όνομα του προϊόντος.
Προς τους πελάτες
Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά ένθερμα η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.
Προς τους αντιπροσώπους της Sony και τους τεχνικούς
Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.
Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιοριστεί η αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή σε εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.
Για ασφάλεια και σωστή εγκατάσταση, ακολουθήστε το Εγχειρίδιο οδηγιών της Επιτοίχιας Βάσης, το Εγχειρίδιο οδηγιών της τηλεόρασης και τις οδηγίες σε αυτό το εγχειρίδιο.
Επιτοίχια Βάση
Σχετικά με την ασφάλεια
Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.
Προς τους πελάτες
Εγκατάσταση της τηλεόρασης στον τοίχο
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΑΠΑΙΤΕΙΤΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΟ ΕΙΔΙΚΟ
Το προϊόν αυτό θα πρέπει να τοποθετείται μόνο από ειδικό εγκατάστασης, ο οποίος θα είναι κατάλληλα καταρτισμένος ώστε να υπολογίσει την αντοχή του τοίχου, προκειμένου να δεχθεί το βάρος της τηλεόρασης. Αν δεν στερεωθεί κατάλληλα κατά την εγκατάσταση, η τηλεόραση μπορεί να πέσει και να προκαλέσει σοβαρό τραυματισμό. Η Sony δεν φέρει καμία ευθύνη για τυχόν υλική ζημιά ή τραυματισμό που θα προκληθεί από λάθος χειρισμό ή ακατάλληλη εγκατάσταση, ή λόγω εγκατάστασης οποιουδήποτε άλλου εκτός από το προϊόν με δυνατότητα εγκατάστασης. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).
Προς τους αντιπροσώπους της Sony
Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε τις εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.
Στο παρόν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραϊτητες για την αποφυγή ατυχημάτων. Αποτελεί δική σας ευθύνη να διαβάσετε, να κατανοήσετε πλήρως και να ακολουθήσετε όλες τις οδηγίες που δίνονται σε αυτό το εγχειρίδιο οδηγιών. Σε αντίθετη περίπτωση, μπορεί να προκληθεί σοβαρός τραμματισμός ή υλική ζημιά και η εγγύηση να καταστεί άκυρη. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.
Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνετε τις προφυλάξεις ασφάλειας.
Προς τους πελάτες
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος.
Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της εγκατάστασης.
Εάν η Επιτοίχια βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατασταση θα εκτελεστεί από εξουσιοδοτημένους τεχνικούς.
- Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως μώλωπες ή κατάγματα.
- Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την Επιτοίχια βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κατακόρυφος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει σε βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. (Ανατρέξτε στο Εγχειρίδιο οδηγιών ή στον Οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.)
- Εάν η Επιτοίχια βάση δεν στερεωθεί σταθερά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.
Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.
Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές. Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεορά σεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).
Μην αφαιρείτε βίδες κλπ. μετά την τοποθέτηση της τηλεόρασης.
Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.
Μην τροποποιείτε τα εξαρτήματα της Επιτοίχιας Βάσης.
Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές.
Μην τοποθετείτε συσκευές διαφορετικές από το προϊόν με δυνατότητα εγκατάστασης.
Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το προϊόν με δυνατότητα εγκατάστασης. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί πτώση ή θραύση της συσκευής με συνέπεια τραιματισμούς ή υλικές ζημιές.
Μην τοποθετείτε στην Επιτοίχια βάση άλλα φορτία εκτός από την τηλεόραση. Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.
Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.
Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση.
Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί πτώση της με συνέπεια σοβαρό τραυματισμό.
Φυλάσσετε ΠΑΝΤΑ τα μικρά εξαρτήματα μακριά από τα παιδιά, ώστε να μην τα καταπιούν κατά λάθος.
ΠΡΟΣΟΧΗ
Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.
- Προσέξτε να μην πιάσετε τα δάκτυλά σας κατά το χειρισμό της Επιτοίχιας Βάσης ή κατά την περιστροφή της τηλεόρασης.
- Στρέψτε την τηλεόραση αργά, προσέχοντας να μην χτυπήσετε άτομα που βρίσκονται κοντά.
- Φροντίστε να αποθηκεύσετε τα εξαρτήματα που δεν χρησιμοποιούνται σε ασφαλές μέρος για μελλοντική χρήση. Κρατήστε τα μακριά από παιδιά.
Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.
Μην ασκείτε υπερβολική δύναμη στην επάνω πλευρά της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.
Μην τοποθετείτε το προϊόν αυτό κοντά σε ιατρικές συσκευές.
Το προϊόν αυτό (συμπεριλαμβανομένων αξεσουάρ) έχει μαγνήτη (-ες) που μπορεί να δημιουργεί(-ούν) παρεμβολές σε βηματοδότες, προγραμματιζόμενες βαλβίδες παροχέτευσης για τη θεραπεία υδροκεφάλου ή άλλες ιατρικές συσκευές. Μην τοποθετείτε το προϊόν αυτό κοντά σε άτομα που χρησιμοποιούν τέτοιου είδους ιατρικές συσκευές. Συμβουλευτείτε τον γιατρό σας, πριν χρησιμοποιήσετε το προϊόν αυτό, εφόσον χρησιμοποιείτε τέτοιου είδους ιατρική συσκευή.
Φυλάσσεται μακριά από παιδιά ή άτομα που τελούν υπό επιτήρηση.
Το προϊόν αυτό (συμπεριλαμβανομένων αξεσουάρ) έχει μαγνήτη(-ες). Η κατάποση μαγνήτη (-τών) ενδέχεται να εντελεύσει σοβαρή βλάβη, όπως ασφυξία ή εντερικούς τραυματισμούς. Σε περίπτωση κατάποσης μαγνητών (ή μαγνήτη), συμβουλευτείτε αμέσως έναν γιατρό.
Προφυλάξεις
- Εάν η τηλεόραση παραμείνει συνδεδέμένη στην Επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να ξεθωριάσει ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου.
- Εάν η Επιτοίχια βάση αφαιρεθεί αφού εγκατασταθεί στον τοίχο, θα παραμείνουν οι οπές των βιδών.
- Μην χρησιμοποιείτε την Επιτοίχια βάση σε σημεία που υπόκεινται σε μηχανικούς κραδασμούς.
Εγκατάσταση της Επιτοίχιας Βάσης
Προς τους αντιπροσώπους της Sony
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Οι ακόλουθες οδηγίες αφορούν μόνον τους αντιπροσώπους της Sony. Διαβάστε τις προφυλάξεις ασφάλειας που περιγράφονται παραπάνω και τηρήστε τα μέτρα ασφάλειας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.
Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.
Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου, ότως κολόνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή σε πλευρά της τηλεόρασης η οποία προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.
Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από συσκευές κλιματισμού.
Εάν η τηλεόραση παραμείνει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία της τηλεόρασης.
Εγκαταστήστε την Επιτοίχια βάση σταθερά στον τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.
Σε περίπτωση μερικής ή πλήρους χαλάρωσης των βιών, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Βεβαιωθείτε ότι χρησιμοποιείτε τις κατάλληλες βίδες για το υλικό του τοίχου και εγκαταστήστε τη μονάδα με ασφάλεια χρησιμοποιώντας τέσσερις βίδες διαμέτρου 8 mm (ή άλλες ισοδύναμες).
Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.
Συναρμολογήστε σωστά τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.
Σε περίπτωση μερικής ή πλήρους χαλάρωσης της σύσφιξης σε κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.
Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.
Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.
Μην υποβάλλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτηση της.
Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση και θραύση της τηλεόρασης. Επίσης, υπάρχει πιθανότητα τραυματισμού.
Τοποθετήστε την τηλεόραση σε τοίχο ο οποίος είναι κατακόρυφος προς το δάπεδο και επίπεδος.
Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς.
Αφού τοποθετήσετε σωστά την τηλεόραση, ασφαλίστε κατάλληλα τα καλώδια.
Εάν άτομα ή αντικείμενα μπερδευτούν στα καλώδια, ενδέχεται να προκληθούν τραυματισμοί ή ζημιά στην τηλεόραση.
Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης.
Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συμπιέζεται ανάμεσα στην συσκευή και στον τοίχο ή λυγίσει ή στρεβλωθεί Λόγω άσκησης πίεσης, υπάρχει κίνδυνος έκθεσης των εσωτερικών αγωγών των καλωδίων με συνέπεια βραχυκύκλωμα ή διακοπή ηλεκτρικού ρεύματος. Αυτό ενέβεχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.
Οι βίδες που απαιτούνται για τη στερέωση της Επιτοίχιας Βάσης στον τοίχο δεν παρέχονται.
Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και τη δομή του τοίχου.
Πριν ξεκινήσετε
- Οι εικόνες της τηλεόρασης που εμφανίζονται σε αυτό το εγχειρίδιο είναι παραδείγματα που χρησιμοποιούνται για την παροχή σαφών επεξηγήσεων για τις λειτουργίες. Για αυτόν τον λόγο, οι εικόνες ενδέχεται να εμφανίζονται διαφορετικές από την πραγματική σας τηλεόραση.
Από τι υλικό είναι κατασκευασμένος ο τοίχος σας;
Αρχικά ελέγξτε τον τύπο του τοίχου για την εγκατάσταση της τηλεόρασης.
Γυψοσανίδα με καρφιά
Προφυλάξεις
- Μέγιστο πάχος γυψοσανίδας: 16 mm.
- Βεβαιωθείτε ότι το μέγεθος του εσωτερικού ξύλινου καρφιού είναι 51 mm × 102 mm τουλάχιστον για τα κοινά ή 38 mm × 89 mm για τα καρφιά ονομαστικών διαστάσεων.
- Διατηρήστε οριζόντια απόσταση 406 mm τουλάχιστον μεταξύ των συνδέσμων.
Συμπαγές τσιμέντο ή τσιμεντόλιθοι
Προφυλάξεις
- Τοποθετήστε την Επιτοίχια Βάση απευθείας στον τοίχο από συμπαγές μπετόν.
- Βεβαιωθείτε ότι το πάχος του τοίχου από συμπαγές μπετόν είναι 203 mm τουλάχιστον.
- Βεβαιωθείτε ότι το μέγεθος κάθε τσιμεντόλιθου είναι 203 mm × 203 mm × 406 mm τουλάχιστον.
Παρέχονται με το μοντέλο SU-WL900
- Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.
- Ορισμένα εξαρτήματα δεν μπορούν να χρησιμοποιηθούν για το μοντέλο σας.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Προετοιμασία για τοποθέτηση
- Να έχετε κοντά σας το Εγχειρίδιο οδηγιών ή τον Οδηγό αναφοράς και τον Οδηγό εγκατάστασης της τηλεόρασης πριν από την εγκατάσταση.
- Επαληθεύστε τη θέση τοποθέτησης της τηλεόρασης.
- Προετοιμάστε τέσσερις βίδες διαμέτρου 8 mm και τέσσερις κατάλληλες ροδέλες (δεν παρέχονται). Επιλέξτε βίδες που είναι κατάλληλες για το υλικό κατασκευής του τοίχου.
- Προετοιμάστε τα ακόλουθα εργαλεία:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Μόνο για γυψοσανίδες με καρφιά
*2 Μόνο για συμπαγές τσιμέντο ή τσιμεντόλιθους
*3 Ανάλογα τα μοντέλα
*4 Να είστε προσεκτικοί όταν επιλέγετε βίδες και ροδέλες
A Σύνδεση της Επιτοίχιας Βάσης στην γυψοσανίδα με καρφιά
WM1
Εγκατάσταση της Επιτοίχιας Βάσης στον τοίχο
1 Καθορίστε τη θέση τοποθέτησης.
Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.
- Ανατρέξτε στην ενότητα "Τεχνικά χαρακτηριστικά" στο τέλος αυτού του εγχειριδίου οδηγιών για τη μέτρηση για την εγκατάσταση στον τοίχο της Επιτοίχιας βάσης.
- Ανατρέξτε στο Εγχειρίδιο οδηγιών ή στον Οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.
Σημείωση
- Όταν η τηλεόραση είναι εγκατεστημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης γέρνει ελαφρώς μπροστά.
- Συνιστάται να ελέγξετε τη θέση της τηλεόρασης στο περιβάλλον τηλεθέασης.
2
3
Ευθυγραμμίστε το τμήμα WM1 στον τοίχο και σχεδιάστε τέσσερα σημάδια τα οποία θα ευθυγραμμίζονται με τα καρφιά.
Σημείωση
- Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.
4 Ανοίξτε τις επάνω οπές οδηγούς στα σημάδια.
Βεβαιωθείτε ότι η θέση στον τοίχο για τις τρύπες είναι αρκετά δυνατή για να αντέχει τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης.
Σημείωση
- Οι οπές οδηγοί θα πρέπει να ανοιχθούν σε βάθος 75 mm, με χρήση τρυπανιού διαμέτρου 5,5 mm.
5 Τοποθετήστε το τμήμα WM1 στον τοίχο χρησιμοποιώντας κατάλληλες βίδες (δεν παρέχονται) και ροδέλες (δεν παρέχονται).
Σημείωση
- Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.
Προσοχή
- Μη σφίγγετε υπερβολικά την ξυλόβιδα 8 mm × 60 mm. Το υπερβολικό σφίξιμο μπορεί να μειώσει τη δύναμη συγκράτησης της ξυλόβιδας 8 mm × 60 mm.
6 Ανοίξτε τις κάτω οπές οδηγούς στα σημάδια. (Ανατρέξτε στο βήμα 4 για οδηγίες σχετικά με τη διάνοιξη των οπών.)
7 Τοποθετήστε τις κατάλληλες βίδες και ροδέλες στις οπές.
Σημείωση
- Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.
8 Τραβήξτε τον βραχίονα της βάσης μέχρι τέρμα.
Προετοιμασία για την τοποθέτηση της τηλεόρασης
Οι μέθοδοι λειτουργίας μπορεί να διαφέρουν ανάλογα με το μοντέλο. Ανατρέξτε στην ενότητα "Προετοιμασία για την τοποθέτηση της τηλεόρασης" στη σελίδα 552.
Τοποθέτηση της τηλεόρασης στον τοίχο
1
2
3 Τοποθετήστε το WM7. (26 mm μόνο)
4 Βιδώστε την αριστερή και τη δεξιά πλευρά της Επιτοίχιας Βάσης και συνδέστε το WM3.
Σημείωση
- Συνδέστε το WM3 στο τμήμα της τηλεόρασης που έρχεται σε επαφή με τον τοίχο όταν περιστρέφεται.
- Μην τοποθετήσετε το WM3 πάνω στις ετικέτες, στις οπές εξαερισμού και στο ηχείο.
5
6 'Οταν μετακινείτε την τηλεόραση, να την κρατάτε καλά από κάτω.
Σημείωση
- Η τηλεόραση ενδέχεται να μην κινείται κοντά στον τοίχο ανάλογα με τον τύπο και τον αριθμό των συνδεδεμένων καλωδίων. Αυτό δεν είναι δυσλειτουργία.
7
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
- Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεορά σεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).
Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης
Ελέγξτε τα παρακάτω σημεία.
- Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
- Η λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.
Άλλες πληροφορίες
Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
- Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεορά σεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).
B Τοποθέτηση της Επιτοίχιας Βάσης στο συμπαγές τσιμέντο ή τους τσιμεντόλιθους
Εγκατάσταση της Επιτοίχιας Βάσης στον τοίχο
1 Καθορίστε τη θέση τοποθέτησης.
Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.
- Ανατρέξτε στην ενότητα "Τεχνικά χαρακτηριστικά" στο τέλος αυτού του εγχειριδίου οδηγιών για τη μέτρηση για την εγκατάσταση στον τοίχο της Επιτοίχιας βάσης.
- Ανατρέξτε στο Εγχειρίδιο οδηγιών ή στον Οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.
Σημείωση
- Όταν η τηλεόραση είναι εγκατεστημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης γέρνει ελαφρώς μπροστά.
- Συνιστάται να ελέγξετε τη θέση της τηλεόρασης στο περιβάλλον τηλεθέασης.
2 Ευθυγραμμίστε το τμήμα WM1 στον τοίχο και σχεδιάστε τέσσερα σημάδια.
Σημείωση
- Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.
3 Ανοίξτε τρύπες οδηγούς επάνω στα σημάδια.
Βεβαιωθείτε ότι η θέση στον τοίχο για τις τρύπες είναι αρκετά δυνατή για να αντέχει τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης.
Σημείωση
- Οι οπές οδηγοί θα πρέπει να ανοιχθούν σε βάθος 75 mm, με χρήση τρυπανιού διαμέτρου 10 mm.
5 Τοποθετήστε το τμήμα WM1 στον τοίχο χρησιμοποιώντας κατάλληλες βίδες (δεν παρέχονται) και ροδέλες (δεν παρέχονται).
Σημείωση
- Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.
Προσοχή
- Μη σφίγγετε υπερβολικά την ξυλόβιδα 8 mm × 60 mm. Το υπερβολικό σφίξιμο μπορεί να μειώσει τη δύναμη συγκράτησης της ξυλόβιδας 8 mm × 60 mm.
6 Τραβήξτε τον βραχίονα της βάσης μέχρι τέρμα.
Προετοιμασία για την τοποθέτηση της τηλεόρασης
Οι μέθοδοι λειτουργίας μπορεί να διαφέρουν ανάλογα με το μοντέλο. Ανατρέξτε στην ενότητα "Προετοιμασία για την τοποθέτηση της τηλεόρασης" στη σελίδα 552.
Τοποθέτηση της τηλεόρασης στον τοίχο
3 Τοποθετήστε το WM7. (26 mm μόνο)
4 Βιδώστε την αριστερή και τη δεξιά πλευρά της Επιτοίχιας Βάσης και συνδέστε το WM3.
Σημείωση
- Συνδέστε το WM3 στο τμήμα της τηλεόρασης που έρχεται σε επαφή με τον τοίχο όταν περιστρέφεται.
- Μην τοποθετήσετε το WM3 πάνω στις ετικέτες, στις οπές εξαερισμού και στο ηχείο.
5
6 'Οταν μετακινείτε την τηλεόραση, να την κρατάτε καλά από κάτω.
Σημείωση
- Η τηλεόραση ενδέχεται να μην κινείται κοντά στον τοίχο ανάλογα με τον τύπο και τον αριθμό των συνδεδεμένων καλωδίων. Αυτό δεν είναι δυσλειτουργία.
7
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
- Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεορά σεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).
Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης
Ελέγξτε τα παρακάτω σημεία.
- Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
- Η λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.
Άλλες πληροφορίες
Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
- Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεορά σεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).
Szerelési információk a Sony fali konzol (SU-WL900) használatához
Kompatibilis fali konzol furatmintája:
Kivéve Egyiptom:
163,9 cm (65 hüvelyk) / 138,8 cm (55 hüvelyk)
Csak Egyiptom:
65 hüvelyk (163,9 cm) / 55 hüvelyk (138,8 cm)
A kézikönyvben feltüntetett „tv-készülék” terméknév a modelltől függően eltérő lehet. A tényleges terméknevet lásd a Használati útmutatóban vagy a Felhasználói útmutatóban.
Vásárlóink figyelmébe
Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.
Sony viszonteladók és alvállalkozók figyelmébe
A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést.
A készülék felszerelése megfelelő szaktudást igényel, különösen a tv-készülék súlyát tartó fal teherbírásának megállapítását illetően. A készülék falra rögzítését mindig bizza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.
A biztonság és a megfelelő felszerelés érdekében kövesse a fali konzol használati útmutatóját, a TV használati útmutatóját és a jelen kézikönyv utasításait.
Fali konzol
Biztonság
Köszönjük, hogy ezt a készüléket vásárolta meg.
Vásárlóink figyelmébe
A tv felszerelése a falra
FIGYELMEZTETÉS
PROFESSZIONÁLIS SZERELÉS SZÜKSÉGES
A tartót csak professzionális szerelő szerelheti fel, aki képes annak eldöntésére, hogy a fal teherbírása megfelelő-e a TV-készülék súlyának megtartásához. Ha a tartó rögzítése nem megfelelő, akkor a TV leeshet és súlyos sérülést okozhat. A Sony nem tehető felelőssé a helytelen kezelés, a nem megfelelő felszerelés, vagy a felszerelhető terméktől eltérő termék felszerelése miatti anyagi károkért vagy személyi sérülésekért. Az Ön törvényes jogait (ha vannak) ez nem érinti.
Sony viszonteladók számára
A termék felszereléséhez megfelelő tapasztalat szükséges. A biztonságos munkavégzés érdekében alaposan olvassa el ezt a használati útmutatót. A Sony nem tehető felelőssé a helytelen kezelés és szerelés miatt bekövetkezett semmilyen kárért vagy sérülésért. Kérjük, a szerelés befejezése után ezt az útmutatót adja át a fogyasztónak.
Ez a használati útmutató a termék helyes kezelését, illetve a fontos balesetvédelmi intézkedéseket mutatja be. Kérjük, hogy olvassa el és értse meg a használati útmutatót, valamint tartsa be az összes benne szereplő utasítást. Ennek elmulasztása súlyos személyi sérülést és anyagi kárt okozhat, és a jótállást is semmissé teheti. A későbbi használat céljára őrizze meg ezt az útmutatót.
A Sony termékeinek tervezése a biztonság szem előtt tartásával történik. A termékek helytelen használata azonban súlyos égési sérülést, áramütést okozhat, a termék feldőlhet vagy leeshet. Az ilyen balesetek elkerülése érdekében tartsa be a biztonsági előírásokat.
Vásárlóink figyelmébe
FIGYELMEZTETÉS
A következő biztonsági előírások be nem tartása súlyos égési sérülést, halált, áramütést okozhat, a termék pedig leeshet.
A szerelést erre felhatalmazott vállalkozó végezze, és a gyerekeket tartsa távol a szerelés helyszínétől.
A fali konzol vagy a tv-készülék helytelen felszerelése esetén a következő balesetek következhetnek be. A szerelést felhatalmazott vállalkozónak kell végeznie.
- A tv-készülék leeshet, és súlyos sérülést, zúzódást vagy törést okozhat.
- Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nem merőleges a padlózatra, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A falnak legalább a tv-készülék súlyának négyszeresét kell elbírnia.
(A tv-készülék súlyát lásd a készülék Használati útmutatójában vagy Felhasználói útmutatójában.) - Ha a fali konzol felerősítése nem eléggé erős, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.
A tv-készülék szállítását és levételét erre felhatalmazott vállalkozó végezze.
Ha a tv-készülék szállítását vagy levételét nem felhatalmazott vállalkozó végzi, a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom). Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).
A tv-készülék felerősítése után ne távolítsa el a csavarokat stb.
Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.
A fali konzolt ne szerelje szét, és az alkatrészeit ne változtassa meg.
Ekkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat.
A fali konzolra csak a felszerelhető készüléket erősítse fel.
Ez a fali konzol csak a felszerelhető készülékekhez használható. Más készülék felerősítése esetén a készülék leeshet, eltörhet, és személyi sérülést vagy anyagi kárt okozhat.
A fali konzolra csak a tv-készüléket erősítse fel. Ne rázza a tv-t jobbra/balra, felfelé/lefelé.
Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.
Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon bele.
Ne támaszkodjon a TV-re, és ne kapaszkodjon bele, mert az Önre eshet, és súlyos sérülést okozhat.
Az apró alkatrészeket MINDIG tartsa gyermekektől távol, nehogy véletlenül lenyeljék azokat.
VIGYÁZAT
Az alábbi biztonsági előírások be nem tartása személyi sérülést vagy anyagi kárt okozhat.
- Ügyeljen arra, hogy a fali konzol kezelésekor vagy a TV-készülék forgatásakor ne csípje be az ujját
- A TV-készüléket óvatosan fordítsa el, hogy ne üsse meg a közelben tartózkodókat.
- A nem használt alkatrészeket őrizze meg a későbbi felhasználás céljára. Tartsa őket gyerekek elől elzárva.
A készülék tisztítása vagy karbantartása során ne alkalmazzon túl nagy erőt.
Ne nyomja meg nagy erővel a tv-készülék felső részét. Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.
A készüléket ne helyezze orvosi eszközök közelébe.
A készülék (beleértve a kiegészítőit) mágnest vagy mágneseket tartalmaz, amelyek zavart okozhatnak a szívritmus-szabályozók, a programozható hydrocephalus söntszelepek és egyéb orvosi eszközök működésében. A készüléket ne helyezze ilyen orvosi eszközöket használó személy közelébe. Ha ilyen orvosi eszközöket használ, a készülék használata előtt kérje ki kezelőorvosa tanácsát.
Gyermekektől és felügyeletre szoruló személyektől távol tartandó.
A készülék (beleértve a kiegészítőit) mágnest vagy mágneseket tartalmaz. A mágnesek lenyelése komoly veszélyt jelenthet, például fulladás vagy bélsérülések veszélyét. Ha valaki mágnest nyelt le, haladéktalanul orvoshoz kell fordulni.
Biztonsági előírások
- Ha a fali konzolra erősített tv-készüléket hosszú ideig használja, akkor a fal anyagától függően a tv-készülék mögött vagy felett elszíneződhet a falfelület, a tapéta leválhat.
- Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.
- Ne használja a fali konzolt olyan helyen, ahol mechanikai rezgésnek lehet kitéve.
A fali konzol felszerelése
Sony viszonteladók számára
FIGYELMEZTETÉS
A következő útmutatások csak a Sony viszonteladók számára szólnak. Feltétlenül olvassa el a fenti biztonsági előírásokat, és a készülék felszerelése, karbantartása és ellenőrzése során fokozottan ügyeljen a biztonságra.
A fali konzolt ne szerelje fel olyan helyen, ahol a tv-készülék sarkai vagy oldalai kilóghatnak a fal síkjából.
A fali konzolt ne szerelje fel olyan falfelületre, például oszlopra, ahol a tv-készülék sarkai vagy oldalai kilóghatnak a fal síkjából. Ha egy személy vagy tárgy a tv-készülék kiálló sarkába vagy oldalába ütközik, az személyi sérülést vagy anyagi kárt okozhat.
A tv-készüléket ne szerelje légkondicionáló alá vagy fölé.
Ha a TV-t a légkondicionálóból csepegő víz éri vagy hosszú ideig ki van téve a légkondicionáló levegőáramának, az tüzet ill. áramütést okozhat, vagy a TV meghibásodását okozhatja.
Ügyeljen a fali konzol ennek a használati útmutatónak megfelelő, biztonságos falra rögzítésére.
Ha bármelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat. Ügyeljen arra, hogy a fal anyagának megfelelő csavarokat használja, és a készüléket a négy 8 mm-es (vagy ezekkel egyenértékű) csavarokat biztonságosan rögzítse.
A mellékelt csavarokat és csatlakozóelemeket használja, és tartsa be a használati útmutató utasításait. Ha más alkatrészeket használ, akkor a tv-készülék leeshet, és személyi sérülést okozhat, vagy a tv-készülék megsérülhet.
A fali konzolt a használati útmutató utasításainak szigorú betartásával, helyesen szerelje össze.
Ha valamelyik csavar laza, vagy kiesik, akkor a tv-készülék leeshet, és személyi sérülést okozhat, vagy megsérülhet.
A megfelelő pozíciókban erősen húzza meg a csavarokat.
Ennek elmulasztása esetén a tv-készülék leeshet, és személyi sérülést okozhat, vagy megsérülhet.
Ügyeljen arra, hogy felszerelés közben ne érje ütés a tv-készüléket.
Ha a tv-készüléket ütés éri, akkor leeshet vagy eltörhet. Ez személyi sérülést okozhat.
A tv-készüléket olyan sík falra szerelje fel, amely merőleges a padlózatra.
Ellenkező esetben a tv-készülék leeshet, és személyi sérülést okozhat.
A tv-készülék helyes felerősítése után megfelelően rögzítse a kábeleket.
Ha a kábelek emberbe vagy tárgyakba gabalyodnak, az személyi sérülést okozhat, és a tv-készülék megrongálódhat.
Ügyeljen arra, hogy a hálózati kábel vagy a csatlakozókábelek ne csípődjenek be.
Ha a hálózati kábel vagy az összekötő kábelek a készülék és a fal közé csípődnek, illetve erőszakosan meghajlítják vagy megcsavarják őket, akkor a belső vezetékek szabaddá válhatnak, és rövidzárlat vagy szakadás következhet be. Ez tüzet vagy áramütést okozhat.
A fali konzol falra erősítéséhez szükséges csavarok nincsenek mellékelve.
A fali konzol falra erősítéséhez használja a fal anyagának és szerkezetének megfelelő csavarokat.
A felszerelés megkezdése előtt
- A jelen útmutatóban foglalt, TV-t ábrázoló ábrák példaként szolgálnak, hogy egyértelmű magyarázatot nyújtsanak a műveletekről. Ezért előfordulhat, hogy az ábrák nem egyeznek az Ön TV-jével.
Mi a fal anyaga?
Először is ellenőrizze a fal típusát, amelyre fel szeretné szerelni a TV-készüléket.
Gipszkarton, oszlopfákkal
Biztonsági előírások
- Gipszkarton fal maximális vastagsága: 16 mm.
- Ellenőrizze, hogy a belső oszlopfa mérete legalább általánosan 51 mm × 102 mm, vagy névlegesen 38 mm × 89 mm legyen.
- A rögzítési pontok közötti vízszintes távolság legalább 406 mm legyen.
Tömör beton, vagy betonelem
Biztonsági előírások
- A fali konzolt közvetlenül a tömör betonfalra erősítse.
- Ellenőrizze, hogy a tömör betonfal vastagsága legalább 203 mm legyen.
- Ellenőrizze, hogy minden egyes betonelem mérete legalább 203 mm × 203 mm × 406 mm legyen.
A SU-WL900 modellhez mellékelve
- Ellenőrizze, hogy minden alkatrész megtalálható-e.
- Előfordulhat, hogy bizonyos alkatrészek nem használhatók az Ön készülékéhez.
WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
A felszerelés előkészületei
- A felszerelés előtt készítse elő a tv-készülék Használati útmutatóját vagy Felhasználói útmutatóját és Beállítási útmutatóját.
- Döntse el, hol helyezkedjen el a tv-készülék.
- Készítsen elő négy darab 8 mm-es csavart és hozzá illő alátétet (nincs mellékelve). A fal anyagának megfelelő csavarokat válasszon.
- Készítse elő az alábbi szerszámokat:
| *1 | | 5,5 mm 10 mm | | |
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} | |
| *2 | *48 mm × 60 mm | *4 | |
*1 Csak gipszkarton fal esetén, oszlopfákkal
*2 Csak tömör beton, vagy betonelemekböl álló fal esetén
*3 Típustól függően
*4 A csavarokat és alátéteket gondosan válassza meg
A fali konzol csatlakoztatása a gipszkartonhoz, oszlopfákkal
WM1
A fali konzol falra szerelése
1 Határozza meg a felszerelés helyét.
Győződjön meg arról, hogy a falon elegendő hely van a tv-készüléknek, illetve hogy a fal legalább a televíziókészülék súlyának négyszeresét képes megtartani.
- A fali konzol telepítésének méréséhez lásd a jelen használati útmutató végén található „Műszaki adatok” című részt.
- A tv-készülék súlyát lásd a tv-készülék Használati útmutatójában vagy Felhasználói útmutatójában.
Megjegyzés
- Ha a tv-készüléket falra szereli, a tv felső oldala enyhén előre dől.
- Javasoljuk, hogy arról a helyről ellenőrizze a TV helyzetét, ahonnan nézni fogják.
2
3 A WM1 elemet illessze a falra, és az oszlopfákhoz igazítva jelölje ki a négy furat helyét.
Megjegyzés
- Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.
4 A jelölések helyén fúrja ki a felső vezetőfuratokat.
Győződjön meg arról, hogy a furatok helye a falon elég erős ahhoz, hogy megtartsa a tévékészülék súlyának legalább négyszeresét.
Megjegyzés
- A vezetőfuratok mélysége 75 mm, a fúrószár átmérője 5,5 mm legyen.
5 A megfelelő csavarokkal (nincs mellékelve) és alátétekkel (nincs mellékelve) rögzítse a falra a WM1 elemet.
Megjegyzés
- Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.
Figyelmeztetés
- Ne húzza meg túlságosan a 8 mm × 60 mm-es facsavart. A helytelen meghúzás csökkentheti a 8 mm × 60 mm-es facavar tartóerejét.
6 A jelölések helyén fúrja ki az alsó vezetőfuratokat. (A fúrással kapcsolatban lásd a 4. lépést.)
7 A megfelelő csavarokat és alátéteket illessze a furatokba.
Megjegyzés
- Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.
8 A végállásig húzza ki a konzol karját.
A televíziókészülék felszerelésének előkészítése
A működési módszerek a modelltől függően eltérőek lehetnek. Tekintse meg a „A tv-készülék felszerelésének előkészítése” c. részt a 552. oldalon.
A tv-készülék felszerelése a falra
3 Rögzítse fel a WM7 tartót. (Csak 26 mm)
4 Csavarral rögzítse a fali konzol jobb és bal oldalát, és csatlakoztassa a WM3 elemet.
Megjegyzés
- Csatlakoztassa a WM3 -t a tv-készülék azon részéhez, amely a forgatáskor érintkezésbe kerül a fallal.
- Ne helyezze a WM3 -at a címkékre, a szellőzőnyilásokra és a hangszóróra.
5
6
A TV mozgatásakor erősen tartsa a készülék alját.
Megjegyzés
- A csatlakoztatott kábelek típusától és számától függően előfordulhat, hogy a TV nem megy egészen közel a falhoz. Ez nem meghibásodás.
7
FIGYELMEZTETÉS
- Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom). Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).
A felszerelés megfelelőségének ellenőrzése
Ellenőrizze a következőket.
- A hálózati kábel és az összekötő kábelek nem csavarodtak meg vagy csípődtek be.
FIGYELMEZTETÉS
- A hálózati kábel stb. nem megfelelő elhelyezése rövidzárlat miatt tüzet vagy áramütést okozhat. Ellenőrizze a felszerelés megfelelőségét.
Egyéb információk
A televíziókészülék eltávolításakor visszafelé hajtsa végre az eljárást.
FIGYELMEZTETÉS
- Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom).
Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).
B A fali konzol rögzítése tömör betonból vagy betonelemekből álló falra
WM1
A fali konzol falra szerelése
1 Határozza meg a felszerelés helyét.
Győződjön meg arról, hogy a falon elegendő hely van a tv-készüléknek, illetve hogy a fal legalább a televíziókészülék súlyának négyszeresét képes megtartani.
- A fali konzol telepítésének méréséhez lásd a jelen használati útmutató végén található „Műszaki adatok” című részt.
- A tv-készülék súlyát lásd a tv-készülék Használati útmutatójában vagy Felhasználói útmutatójában.
Megjegyzés
- Ha a tv-készüléket falra szereli, a tv felső oldala enyhén előre dől.
- Javasoljuk, hogy arról a helyről ellenőrizze a TV helyzetét, ahonnan nézni fogják.
2 A WM1 elemet illessze a falra, és jelölje ki a négy furat helyét.
Megjegyzés
- Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.
3 A megjelölt pontokon készítsen előfuratokat.
Győződjön meg arról, hogy a furatok helye a falon elég erős ahhoz, hogy megtartsa a tévékészülék súlyának legalább négyszeresét.
Megjegyzés
- A vezetőfuratok mélysége 75 mm, a fúrószár átmérője 10 mm legyen.
5 A megfelelő csavarokkal (nincs mellékelve) és alátétekkel (nincs mellékelve) rögzítse a falra a WM1 elemet.
Megjegyzés
- Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.
Figyelmeztetés
- Ne húzza meg túlságosan a 8 mm × 60 mm-es facsavart. A helytelen meghúzás csökkentheti a 8 mm × 60 mm-es facavar tartóerejét.
6 A végállásig húzza ki a konzol karját.
A televíziókészülék felszerelésének előkészítése
A működési módszerek a modelltől függően eltérőek lehetnek. Tekintse meg a „A tv-készülék felszerelésének előkészítése” c. részt a 552. oldalon.
A tv-készülék felszerelése a falra
3 Rögzítse fel a WM7 tartót. (Csak 26 mm)
4 Csavarral rögzítse a fali konzol jobb és bal oldalát, és csatlakoztassa a WM3 elemet.
Megjegyzés
- Csatlakoztassa a WM3 -t a tv-készülék azon részéhez, amely a forgatáskor érintkezésbe kerül a fallal.
- Ne helyezze a WM3 -at a címkékre, a szellőzőnyilásokra és a hangszóróra.
5
6 A TV mozgatásakor erősen tartsa a készülék alját.
Megjegyzés
- A csatlakoztatott kábelek típusától és számától függően előfordulhat, hogy a TV nem megy egészen közel a falhoz. Ez nem meghibásodás.
7
FIGYELMEZTETÉS
- Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom).
Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).
A felszerelés megfelelőségének ellenőrzése
Ellenőrizze a következőket.
- A hálózati kábel és az összekötő kábelek nem csavarodtak meg vagy csípődtek be.
FIGYELMEZTETÉS
- A hálózati kábel stb. nem megfelelő elhelyezése rövidzárlat miatt tüzet vagy áramütést okozhat. Ellenőrizze a felszerelés megfelelőségét.
Egyéb információk
A televíziókészülék eltávolításakor visszafelé hajtsa végre az eljárást.
FIGYELMEZTETÉS
- Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom).
Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).
Instalační informace k používání nástěnného držáku Sony (SU-WL900)
Šablona kompatibilních otvorů pro montáž na zed:
Kromě Egypta:
163,9 cm (65 palců) / 138,8 cm (55 palců)
Pouze Egypt:
65 palců (163,9 cm) / 55 palců (138,8 cm)
Název výrobku „televizor“ uvedený v tomto návodu k použití se může měnit v závislosti na vašem modelu. Ohledně názvu aktuálního výrobku vycházejte z návodu k použití nebo referenční příručky.
Pro zákazníky
Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.
Pro prodejce a dodavatele Sony
Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.
Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zed' unese váhu televizoru. Připevnění tohoto produktu na zed' byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.
V zájmu bezpečné a správné instalace postupujte podle návodu na použití nástěnného držáku, návodu na použití televizoru a pokynů v této příručce.
Nástěnný držák
Bezpečnostní opatření
Děkujeme, že jste si zakoupili tento produkt.
Pro zákazníky
Montáž televizoru na zed'
VAROVÁNÍ
VYŽADUJE ODBORNOU INSTALACI
Instalaci tohoto produktu smí provést pouze odborník, který dokáže fundovaně posoudit nosnost stěny vzhledem ke hmotnosti TV. V případě nedostatečného upevnění během instalace může dojít k pádu TV a k vážnému zranění. Společnost Sony není odpovědná za jakékoliv škody nebo zranění způsobená nespravným zacházením, nesprávnou instalací nebo instalací jiného, než instalovatelného produktu. Vaše zákonná práva (pokud existují) nejsou omezena.
Informace pro prodejce společnosti Sony
Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Dúkladně si pročěte tento návod k použití, abyste montáž mohli provést v souladu s bezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením nebo nesprávnou montáží. Po provedení montáže tento návod vraťe zákazníkovi.
Tento návod k použití popisuje správnou manipulaci s výrobkem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Jste povinni si přečist veškeré pokyny v tomto návodu k použití, důkladně jim porozumět a dodržovat je. Zanedbání této povinnosti může mít za následek zranění nebo škody na majetku a propadnutí záruky. Tento návod uschovejte pro budoucí použití.
Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt správně používat, může v důsledku jeho převrácení nebo pádu dojít k vážnému poranění ohněm nebo zásahu elektrickým proudem. Aby k takovým nehodám nedošlo, vždy dodržujte uvedená bezpečnostní opatření.
Pro zákazníky
VAROVÁNÍ
Pokud nebudete dodržovat následující bezpečnostní opatření, může v důsledku pádu produktu dojít k požáru nebo úrazu elektrickým proudem a vážnému zranění nebo úmrtí.
Instalaci tohoto výrobku svěřte licencovaným dodavatelům a během instalace udržujte děti mimo dosah.
Pokud nástěnný držák nebo televizor nenamontujete správně, může dojít k následujícím nehodám. Montáž svěřte licencovaným dodavatelům.
- Televizor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeninu.
- Pokud zeď, na kterou chcete nástěnný držák namontovat, není stabilní, rovná či kolmá k podlaze, zařízení může spadnout a způsobit zranění nebo poškození majetku. Stěna by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru. (Informace o hmotnosti televizoru naleznete v jeho návodu k použití nebo referenční příručce.)
- Pokud není montáž nástěnného držáku dostatečně pevná, zařízení může spadnout a způsobit zranění nebo poškození majetku.
Přenos nebo demontáž televizoru svěřte licencovaným dodavatelům.
Pokud jeho přepravu nebo demontáž provádí jiné osoby než licencovaní dodavatelé, může televizor spadnout a způsobit zranění nebo poškození majetku. Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta). Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).
Po montáži televizoru nevytahujte šrouby atd.
V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.
Součásti nástěnného držáku nijak neupravujte.
V opačném případě by mohl nástěnný držák spadnout a způsobit zranění nebo poškození majetku.
Nemontujte žádná jiná než instalovatelná zařízení.
Tento nástěnný držák je určen k použití pouze s instalovatelnými zařízeními. Pokud na ni namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku.
Zabraňte tomu, aby na nástěnný držák působila jiná zátěž než televizor. Netřeste televizorem doleva/doprava, nahoru/dolů.
V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.
O televizor se neopírejte ani se na něj nezavěšujte.
O televizor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění.
Drobné příslušenství udržujte VŽDY mimo dosah dětí, aby ho nemohly neúmyslně spolknout.
UPOZORNĚNÍ
Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku.
- Při manipulaci s nástěnným držákem nebo otáčení TV dávejte pozor, abyste si neskřípli prsty.
- Při otáčení televizoru dávejte pozor, abyste nezranili osoby nacházející se v jeho blízkosti.
- Nepoužité části uložte na bezpečném místě pro budoucí použití. Uchovávejte je mimo dosah dětí.
Během čištění nebo provádění údržby na produkt nevyvíjejte nadměrnou sílu.
Na horní část televizoru nevyvíjejte sílu. V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.
Neumístujte tento produkt blízko lékařských přístrojů.
Tento přístroj (včetně doplňků) obsahuje magnet/y, které mohou interferovat s kardiostimulatory, shunty s programovatelnou chlopní, užívanými při léčbě hydrocefalu nebo jinými lékařskými přístroji. Neukládejte tento produkt v blízkosti osob, které tyto lékařské přístroje používají. Pokud používáte některý z těchto lékařských přístrojů, poradťe se s lékařem předtím, než budete používat tento produkt.
Uchovávejte mimo dosah dětí nebo osob pod dohledem.
Tento produkt (včetně doplňků) obsahuje magnet/y. Polknutí magnetu by mohlo způsobit vážné poranění, např. by mohlo dojít k dušení nebo poškození střev. Pokud dojde ke spolknutí magnetu (nebo magnetů), neprodleně se obratte na lékaře.
Bezpečnostní opatření
- Pokud používáte televizor namontovaný na nástěnný držák dlouhou dobu, barva stěny za nebo nad televizorem se může v závislosti na materiálu stěny změnit nebo může dojít k odlepení tapety.
- Pokud po montáži na zed' nástěnný držák odstraníte, zůstanou po něm díry na šrouby.
- Nástěnný držák nepoužívejte v místech, na která působí mechanické otřesy.
Montáž nástěnného držáku
Informace pro prodejce společnosti Sony
VAROVÁNÍ
Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Pročtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti.
Nástěnný držák nemontujte na takové plochy stěn, u kterých rohy nebo boky televizoru přečnívají ze stěny.
Nástěnný držák nemontujte na takové plochy stěn, například sloupy, u kterých rohy nebo boky televizoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku.
Televizor nemontujte nad ani pod klimatizaci.
Pokud je televizor dlouhodobě vystaven prosakování vody nebo proudu vzduchu z klimatizace, může dojít k požáru, úrazu elektrickým proudem nebo poruše televizoru.
Nástěnný držák bezpečně namontujte podle následujících pokynů v tomto návodu k použití.
Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, může nástěnný držák spadnout a způsobit zranění nebo poškození majetku. Použijte šrouby vhodné pro materiál zdi a nainstalujte zařízení pevně pomocí čtyř šroubů s průměrem 8 mm (nebo ekvivalentním).
Používejte pouze dodané šrouby a další součásti podle pokynů uvedených v tomto návodu k použití. Pokud použijete náhradní součásti, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.
Nástěnný držák sestavte správně dle pokynů vysvětlených v tomto návodu k použití.
Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.
Šrouby pevně utáhněte v určené poloze.
V opačném případě může televizor spadnout a způsobit zranění osob nebo poškození televizoru.
Během montáže dávejte pozor, aby nedošlo k nárazu televizoru.
Pokud je televizor vystaven nárazům, může dojít k jeho pádu nebo rozlomení. V důsledku toho by pak mohlo dojít ke zranění.
Televizor namontujte na stěnu, která je kolmá a rovná.
V opačném případě by mohl televizor spadnout a způsobit zranění.
Po rádné montáži televizoru rádně zajistěte kabely.
Pokud se do kabelů zamotají osoby nebo jiné předměty, může dojít ke zranění nebo poškození televizoru.
Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu.
Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi zařízením a stěnou nebo pokud dojde k jejich násilnému ohnutí nebo zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. V důsledku toho může dojít k požáru nebo úrazu elektrickým proudem.
Šrouby nutné k montáži nástěnného držáku nejsou součástí balení.
Při montáži nástěnného držáku používejte vhodné šrouby pro materiál stěny.
Než začnete
- Obrázky televizoru uvedené v tomto návodu jsou příklady, které mají za úkol jasně vysvětlit ovládání přístroje. Z tohoto důvodu se mohou obrázky od vašeho skutečného televizoru lišit.
Z čeho je vaše stěna vyrobena?
Nejdříve zjistěte typ stěny, na kterou chcete TV instalovat.
Sádrokartonová stěna s rámy z dřevěných hranolů
Bezpečnostní opatření
- Maximální tlouštka sádrokartonové stěny: 16 mm.
- Zkontrolujte, zda je velikost hranolu vnitřního dřevěného rámu alespoň 51 mm × 102 mm pro běžné nebo 38 mm × 89 mm pro jmenovité.
- Mezi upevňovacími prvky zachovejte vodorovnou vzdálenost minimálně 406 mm.
Betonové tvárnice nebo tvárnice ztraceného bednění
Bezpečnostní opatření
- Nástěnný držák namontujte přímo na stěnu z betonových tvárnic.
- Zkontrolujte, zda je tlouštka stěny z betonových tvárnic alespoň 203 mm.
- Zkontrolujte, zda je velikost jednotlivých tvárnic ztraceného bednění alespoň 203 mm × 203 mm × 406 mm.
Dodáno s modelem SU-WL900
- Zkontrolujte, že žádná součást nechybí.
- Některé díly nemusí být u vašeho modelu použity.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Příprava na montáž
- Před instalací mějte po ruce návod k použití nebo referenční příručku a průvodce nastavením k televizoru.
- Zkontrolujte montážní polohu televizoru.
- Připravte si čtyři šrouby průměru 8 mm a čtyři odpovídající podložky (není součástí dodávky). Vyberte šrouby vhodné pro materiál stěny.
- Připravte si následující nářadí:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Pouze pro sádrokartonovou stěnu s rámy z dřevěných hranolů
*2 Pouze pro stěnu z betonových tvárnic nebo z tvárnic ztraceného bednění
*3 V závislosti na modelu
*4 Pečlivě vyberte šrouby a podložky
A Připevnění nástěnného držáku na sádrokartonovou stěnu s rámy z dřevěných hranolů
WM1
Instalace nástěnného držáku na stěnu
1 Rozhodněte se, kam chcete konzolu upevnit.
Ujistěte se, že na zdi je dostatek prostoru na televizor a že zed' unese alespoň čtyřnásobek hmotnosti televizoru.
- Ohledně rozměrů pro instalaci nástěnného držáku na stěnu vycházejte z části „Technické údaje“ uvedené na konci návodu k použití.
- Informace o hmotnosti televizoru naleznete v návodu k použití nebo v referenční příručce k televizoru.
Poznámka
- Když televizor namontujete na zed', bude se horní strana televizoru mírně naklánět vpřed.
- Doporučujeme vyzkoušet polohu TV při sledování.
2
3 Zorientujte WM1 ke stěně a provedte čtyři značky v místě hranolů.
Poznámka
- Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.
4 Na horních značkách předvrtejte otvory.
Ujistěte se, že místo na zdi pro vyvrtání otvorů je dostatečně silné na to, aby uneslo alespoň čtyřnásobek hmotnosti televizoru.
Poznámka
- Otvory je nutno předvrtat do hloubky 75 mm vrtákem o průměru 5,5 mm.
5 Namontujte WM1 na stěnu s použitím vhodných šroubů (není součástí dodávky) a podložek (není součástí dodávky).
Poznámka
- Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.
Upozornění
- Neutahujte vruty 8 mm × 60 mm příliš. Nesprávné utažení by mohlo snížit pevnost spoje vrutů 8 mm × 60 mm.
6 Na dolních značkách předvrtejte otvory. (Pokyny pro vrtání viz krok 4.)
7 Do otvorů zašroubujte vhodné šrouby s podložkami.
Poznámka
- Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.
8 Vysuňte rameno držáku do konce.
Příprava na montáž televizoru
Provozní postupy se mohou lišit v závislosti na konkrétním modelu. Viz „Příprava na instalaci televizoru“ na straně 552.
Montáž televizoru na zed'
1
2
3 Připevněte WM7. (Pouze 26 mm)
4 Zašroubujte levou a pravou stranu nástěnného držáku a připevněte díl WM3.
Poznámka
- Připevněte WM3 k té části televizoru, která se při otáčení dotýká stěny.
- Neaplikujte WM3 na štítky, ventilační otvory a reproduktor.
5
6
Při přemístování uchopte televizor pevně za spodní část.
Poznámka
- Televizor nemusí být možné posunout až těsně ke stěně v závislosti na typu a počtu připojených kabelů. Nejedná se o závadu.
7
VAROVÁNÍ
- Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta).
Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).
Potvrzení dokončení montáže
Zkontrolujte následující body.
- Šňůry ani kabely nejsou zkrouceny ani skřípnuty.
VAROVÁNÍ
- Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodu je třeba dokončení montáže potvrdit.
Další informace
Při demontáži televizoru provedte uvedený postup v obráceném sledu.
VAROVÁNÍ
- Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta).
Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).
Montáž nástěnného držáku na stěnu z betonových tvárnic nebo z tvárnic ztraceného bednění
WM1
Instalace nástěnného držáku na stěnu
1 Rozhodněte se, kam chcete konzolu upevnit.
Ujistěte se, že na zdi je dostatek prostoru na televizor a že zed' unese alespoň čtyřnásobek hmotnosti televizoru.
- Ohledně rozměrů pro instalaci nástěnného držáku na stěnu vycházejte z části „Technické údaje“ uvedené na konci návodu k použití.
- Informace o hmotnosti televizoru naleznete v návodu k použití nebo v referenční příručce k televizoru.
Poznámka
- Když televizor namontujete na zed', bude se horní strana televizoru mírně naklánět vpřed.
- Doporučujeme vyzkoušet polohu TV při sledování.
2 Zorientujte WM1 ke stěně a proved'te čtyři značky.
Poznámka
- Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.
3 Vyvrtejte otvory na značkách.
Ujistěte se, že místo na zdi pro vyvrtání otvorů je dostatečně silné na to, aby uneslo alespoň čtyřnásobek hmotnosti televizoru.
Poznámka
- Otvory je nutno předvrtat do hloubky 75 mm vrtákem o průměru 10 mm.
4
5 Namontujte WM1 na stěnu s použitím vhodných šroubů (není součástí dodávky) a podložek (není součástí dodávky).
Poznámka
- Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.
Upozornění
- Neutahujte vruty 8 mm × 60 mm příliš. Nesprávné utažení by mohlo snížit pevnost spoje vrutů 8 mm × 60 mm.
6 Vysuňte rameno držáku do konce.
Příprava na montáž televizoru
Provozní postupy se mohou lišit v závislosti na konkrétním modelu. Viz „Příprava na instalaci televizoru“ na straně 552.
Montáž televizoru na zed'
1
2
3 Připevněte WM7. (Pouze 26 mm)
4 Zašroubujte levou a pravou stranu nástěnného držáku a připevněte díl WM3.
Poznámka
- Připevněte WM3 k té části televizoru, která se při otáčení dotýká stěny.
- Neaplikujte WM3 na štítky, ventilační otvory a reproduktor.
5
6
Při přemístování uchopte televizor pevně za spodní část.
Poznámka
- Televizor nemusí být možné posunout až těsně ke stěně v závislosti na typu a počtu připojených kabelů. Nejedná se o závadu.
7
VAROVÁNÍ
- Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta).
Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).
Potvrzení dokončení montáže
Zkontrolujte následující body.
- Šňůry ani kabely nejsou zkrouceny ani skřípnuty.
VAROVÁNÍ
- Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodu je třeba dokončení montáže potvrdit.
Další informace
Při demontáži televizoru provedte uvedený postup v obráceném sledu.
VAROVÁNÍ
- Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta).
Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).
Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL900)
Kompatibilné uspor. otv. pre upevnenie na stenu:
S výnimkou Egypta:
163,9 cm (65-palcový) / 138,8 cm (55-palcový)
Len Egypt:
65-palcový (163,9 cm) / 55-palcový (138,8 cm)
Názov výrobku „TV prijímača“ uvedený v tomto návode sa môže líšiť v závislosti od modelu. Skutočný názov výrobku nájdete v návode na použitie alebo v referenčnej príručke.
Pre zákazníkov
Z dôvodov ochrany produktu a bezpečnosti spoločnosť Sony odporúča, aby inštaláciu televízneho prijímača vykonali predajcovia spoločnosti Sony alebo licencovaní dodávatelia. Nepokúšajte sa ju nainštalovať sami.
Pre predajcov a dodávatelov spoločnosti Sony
Počas inštalácie, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornosť bezpečnosti.
Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlášť je potrebné určiť, či je stena dostatočne pevná na to, aby udržala hmotnosť televízneho prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávatelom spoločnosti Sony a počas inštalácie venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou inštaláciou.
Pre bezpečnosť a správnu inštaláciu postupujte podľa návodu na použitie montážnej konzoly na stenu, návodu na použitie televízneho prijímača a podľa pokynov v tomto návode.
Montážna konzola na stenu
Informácie o bezpečnosti
Ďakujeme vám za zakúpenie tohto produktu.
Pre zákazníkov
Montáž TV prijímača na stenu
VÝSTRAHA
INŠTALÁCIU MUSÍ VYKONAŤ ODBORNÍK
Inštaláciu tohto výrobku musí vykonať odborný montér, ktorý je vyškolený, aby dokázal stanoviť únosnost čeny, či unesie hmotnost’ televízneho prijímača. Ak počas inštalácie nebude správne zaistený, televízny prijímač môže spadnúť a spôsobit vážne poranenie. Spoločnosť Sony nie je zodpovedná za žiadnu škodu ani poranenie spôsobené nesprávnou manipuláciou alebo nesprávnou inštaláciou či nainštalovaním iného než inštalovateľného výrobku. Vaše zákonné práva (ak nejaké máte) nie sú dotknuté.
Pre predajcov produktov spoločnosti Sony
Montáž tohto produktu vyžaduje adekvátne odborné znalosti. V záujme zaistenia bezpečnosti pri montáži si dôkladne prečítajte tento návod na použitie. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou montážou. Po montáži odovzdajte tento návod zákazníkovi.
V tomto návode na použitie je znázornená správna manipulácia s produktom a dôležité bezpečnostné pokyny, účelom ktorých je predíšť nehodám. Je vašou zodpovednostou prečitať si, dôkladne pochopit’ a dodržiavať všetky pokyny uvedené v návode na použitie. Opomenutie môže mať za následok vážne poranenie osôb, alebo poškodenie majetku a dôjde k skončeniu platnosti záruky. Návod uschovajte pre budúce použitie.
Produkty od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnost. Ak sa však produkt používa nesprávne, môže to mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrhnutia výrobku alebo jeho pádu. Dodržiavajte bezpečnostné pokyny, aby sa podobným nehodám predišlo.
Pre zákazníkov
VÝSTRAHA
V prípade nedodržania bezpečnostných pokynov môže dôjst k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.
Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.
Ak sa montážna konzola na stenu alebo TV prijímač nenamontuje správne, môže dôjst'k nasledujúcim nehodám. Montáž zverte licencovanému dodávatelovi.
- TV prijímač by mohol spadnút a spôsobit vážne zranenia, napríklad modriny alebo zlomeniny.
- Ak je stena, na ktorú sa inštaluje montážna konzola na stenu, nestabilná, nerovná alebo nie je v pravom uhle s podlahou, jednotka môže spadnúť a spôsobít zranenie alebo škody na majetku. Stena by mala udržať minimálne štvornásobok hmotnosti TV prijimača. (Informácie o hmotnosti TV prijimača nájdete v návode na použitie alebo v referenčnej príručke.)
- Ak nie je montážna konzola na stenu namontovaná dostatočne pevne, jednotka môže spadnúť a spôsobit zranenie alebo škody na majetku.
Premiestňovanie alebo odmontovanie TV prijímača zverte licencovanému dodávatelovi.
Ak TV prijímač prenášajú alebo demontujú iné osoby ako licencovaní dodávatelia, môže spadnúť a spôsobít zranenie alebo škody na majetku. Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a văčší TV prijímač) (s výnimkou Egypta). Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a văčší TV prijímač) (len Egypt).
Po namontovaní TV prijímača neodstraňujte skrutky.
V opačnom prípade môže TV prijímač spadnúť a spôsobit zranenie alebo škody na majetku.
Časti montážnej konzoly na stenu neupravujte.
V opačnom prípade môže montážna konzola na stenu spadnút a spôsobit zranenie alebo škody na majetku.
Okrem inštalovatel'ného produktu nemontujte žiadne iné zariadenia.
Táto montážna konzola na stenu je určená na použitie iba s inštalovateľným produktom. Ak na ňu namontujete iné zariadenie než je špecifikované, môže spadnúť alebo sa rozbit a spôsobit zranenie alebo škody na majetku.
Montážnu konzolu na stenu nezaťažujte ničím okrem TV prijímača. TV prijímačom netraste dolava, doprava, nahor ani nadol.
V opačnom prípade môže TV prijímač spadnút a spôsobit zranenie alebo škody na majetku.
O TV prijímač sa neopierajte a nevešajte sa naň.
O TV prijímač sa neopierajte a nevešajte sa naň, pretože by mohol na vás spadnúť a spôsobit vážne zranenie.
VŽDY uchovávajte drobné príslušenstvo mimo dosahu detí, aby ich nemohli omylom prehltnút.
UPOZORNENIE
Ak nebudete dodržiavať nasledujúce bezpečnostné pokyny, môže dôjst’ k zraneniu alebo škodám na majetku.
- Pri manipulácii s montážnou konzolou na stenu alebo s televíznym prijímačom dávajte pozor, aby ste si neprivreli prsty.
- Televízny prijímač otáčajte opatrne a dávajte pozor, aby ste nezasiahli okolostojace osoby.
- Nepoužité diely uschovajte na bezpečnom mieste, pre budúce použitie. Uschovajte ich mimo dosahu detí.
Počas čistenia alebo údržby netlačte na produkt nadmernou silou.
Netlačte nadmernou silou na hornú časť TV prijímača. V opačnom prípade môže TV prijímač spadnút a spôsobit zranenie alebo škody na majetku.
Neumiestňujte tento výrobok blízko zdravotníckych prístrojov.
Tento výrobok (vrátane príslušenstva) obsahuje magnet(y), ktoré môžu rušit kardiostimulátory, programovateľné bočníkové tlakové ventily na liečbu hydrocefalu alebo iné zdravotnícke prístroje. Neumiestňujte tento výrobok blízko osôb, ktoré používajú takéto zdravotnícke prístroje. Ak používate akýkolvek takýto zdravotnícky prístroj, pred použitím tohto výrobku sa poraďte so svojím lekárom.
Uchovávajte mimo dosahu detí alebo osôb pod dozorom.
Tento výrobok (vrátane príslušenstva) obsahuje magnet(y). Prehltnutie magnetov by mohlo spôsobit vážnu ujmu, ako je nebezpečenstvo zadusenia alebo zranenie čriev. Ak dôjde k prehltnutiu magnetov (alebo magnetu), ihneď vyhľadajte lekársku pomoc.
Upozornenie
- Ak používate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materiálu steny sa môže zmenit farba steny za alebo nad TV prijímačom alebo sa môže odlepiť tapeta.
- Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky.
- Montážnu konzolu na stenu nemontujte na miesta, kde bude vystavená mechanickým vibráciám.
Montáž montážnej konzoly na stenu
Pre predajcov produktov spoločnosti Sony
VÝSTRAHA
Nasledujúce pokyny sú určené len pre predajcov produktov spoločnosti Sony. Dôkladne si prečítajte bezpečnostné pokyny uvedené vyššie a počas montáže, údržby a kontroly tohto produktu venujte mimoriadnu pozornost bezpečnosti.
Montážnu konzolu na stenu neinštalujte na povrch steny, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny.
Montážnu konzolu na stenu neinštalujte na povrch steny, napríklad na pilier, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny. Ak osoba alebo predmet narazí do vyčnievajúceho rohu alebo strany TV prijímača, môže dôjst k zraneniu alebo škodám na majetku.
TV prijímač nemontujte nad ani pod klimatizáciu.
Ak je TV prijímač dlhodobo vystavený unikajúcej vode alebo prúdu vzduchu z klimatizácie, môže to mať za následok požiar, zásah elektrickým prúdom alebo poruchu TV prijímača.
Montážnu konzolu na stenu namontujte bezpečne na stenu podľa nasledujúcich pokynov v tomto návode na použitie.
Ak sa ktorákolvek zo skrutiek uvoľní alebo vypadne, montážna konzola na stenu môže spadnúť a spôsobít zranenie alebo škody na majetku. Dbajte na to, aby ste použili vhodné skrutky zodpovedajúce materiálu steny a jednotku nainštaovali bezpečne pomocou štyroch skrutiek s priemerom 8 mm (alebo ekvivalentných).
Používajte len dodané skrutky a upevňovacie diely riadne podľa pokynov uvedených v tomto návode na použitie. Ak použijete náhradné diely, TV prijímač môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.
Konzolu správne zostavte podľa postupu uvedeného v tomto návode na použitie.
Ak sa ktorákolívek zo skrutiek uvoľní alebo vypadne, TV prijímač môže spadnúť a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.
Skrutky pevne utiahnite na vyznačenom mieste.
Ak tak neurobíte, TV prijímač môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.
Počas montáže nevystavujte TV prijímač nárazom.
TV prijímač vystavený nárazu môže spadnút alebo prasknút. To môže spôsobit zranenie.
TV prijímač montujte na kolmú a rovnú stenu.
Ak tak neurobíte, TV prijímač môže spadnút a spôsobit' zranenie.
Po správnej montáži TV prijímača pevne zaistite káble.
Ak sa do káblov zamotajú l'udia alebo predmety, môže dôjst k zraneniu alebo poškodeniu TV prijímača.
Zabráňte priškripnutiu napájacieho alebo prepojovacieho kábla.
Ked'je napájací alebo prepojovací kábel priškripnutý medzi jednotkou a stenou alebo nasilu ohnutý alebo skrútený, môžu sa odhaliť vnútorné vodiče, čo môže spôsobit skrat alebo prerušenie napájania. Mohlo by dôjsť k požiaru alebo zásahu elektrickým prúdom.
Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.
Na montáž montážnej konzoly na stenu použite skrutky vhodné pre materiál a konštrukciu steny.
Skôr než začnete
- Obrázky TV prijímača uvedené v tejto príručke sú príklady použité kvôli poskytnutiu jasných vysvetlení pre činnosti. Z tohto dôvodu sa obrázky môžu líšiť od skutočného TV prijímača.
Z čoho je vaša stena skonštruovaná?
Najprv skontrolujte typ steny, na ktorú chcete nainštalovať televízny prijímač.
Sadrokartónová stena so stípikmi
Upozornenie
- Maximálna hrúbka sadrokartónovej steny: 16 mm.
- Rozmer vnútorných drevených stípikov musí byť aspoň 51 mm × 102 mm v prípade bežných alebo 38 mm × 89 mm v prípade úzkych.
- Medzi upínacími prvkami musí byt minimálna horizontálna vzdialenost 406 mm.
Betónový panel a stena z betónových kvádrov
Upozornenie
- Montážnu konzolu na stenu nainštalujte priamo na stenu z betónového panela.
- Hrúbka steny z betónového panela musí byt aspoň 203 mm.
- Hrúbka každého betónového kvádra musí byť aspoň 203 mm × 203 mm × 406 mm.
Položky dodávané s montážnou konzolou na stenu SU-WL900
- Skontrolujte, či boli dodané všetky diely.
- Je možné, že sa niektoré časti pre váš model nepoužijú.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Príprava na montáž
- Pred inštaláciou si pripravte návod na použitie alebo referenčnú príručku a sprievodcu nastavením televízneho prijímača.
- Stanovte montážnu polohu TV prijímača.
- Pripravte si štyri skrutky s priemerom 8 mm a štyri vhodné podložky (nedodávajú sa). Vyberte skrutky vhodné pre materiál steny.
- Pripravte si nasledujúce náradie:
| *1 | | | | |
| 5,5 mm | 10 mm | |||
| *2 | | | | |
| 1,5 N·m{15 kgf·cm} | 1,5 N·m{15 kgf·cm} | |||
| *2 | *48 mm × 60 mm | *4 | |
*1 Len v prípade sadrokartónovej steny so stípikmi
*2 Len v prípade betónového panela a steny z betónových kvádrov
*3 V závislosti od modelu
*4 Pri výbere skrutiek a podložiek dávajte pozor
A Pripevnenie montážnej konzoly na stenu k sadrokartónovej stene so stípikmi
WM1
Inštalácia montážnej konzoly na stenu na stenu
1 Určte miesto montáže.
Uistite sa, že je stena pre televízny prijímač dostatočne priestranná a má nosnost minimálne štvornásobku hmotnosti televízneho prijímača.
- Rozmery pre inštaláciu montážnej konzoly na stenu na stenu nájdete v časti „Technické údaje“ na konci tohto návodu na použitie.
- Informácie o hmotnosti TV prijímača nájdete v návode na použitie alebo v referenčnej príručke TV prijímača.
Poznámka
- Ked'je televízny prijímač nainštalovaný na stene, horný okraj televízneho prijímača je mierne naklonený dopredu.
- Odporúčame vám skontrolovať polohu televízneho prijímača v prostredí, kde ho budete pozerat.
2
3
Priložte WM1 na stenu a urobte štyri značky na miestach stípikov.
Poznámka
- Pomocou vodováhy skontrolujte vodorovnosť WM1.
4 Na vyznačených miestach vyvrtajte horné vodiace otvory. Uistite sa, že miesto na stene na vyvrtanie dier je dostatočne pevné na to, aby unieslo hmotnosť najmenej štyrikrát väčšiu ako hmotnosť televízora.
Poznámka
- Vodiace otvory treba vyvítať do híbky 75 mm; použite na to vrták s priemerom 5,5 mm.
5 WM1 nainštalujte na stenu; použite na to vhodné skrutky (nedodávajú sa) a podložky (nedodávajú sa).
Poznámka
- Pomocou vodováhy skontrolujte vodorovnosť WM1.
Bezpečnostné upozornenie
- Skrutku 8 mm × 60 mm neutahujte nadmerne. Nesprávne utiahnutie by mohlo znížit pridržiavaciu schopnosť skrutky 8 mm × 60 mm.
6 Na vyznačených miestach vyvrtajte spodné vodiace otvory. (Pokyny na vrtanie nájdete v kroku 4.)
7 Do otvorov naskrutkujte vhodné skrutky a podložky.
Poznámka
- Pomocou vodováhy skontrolujte vodorovnosť WM1.
8 Rameno montážnej konzoly úplne vytiahnite.
Príprava na montáž TV prijímača
Spôsoby ovládania sa môžu líšiť v závislosti od modelu. Pozrite si „Príprava na montáž TV prijímača“ na strane 552.
Montáž TV prijímača na stenu
3 Namontujte WM7. (Len 26 mm)
4 Priskrutkujte l'avú a pravú stranu montážnej konzoly na stenu a pripevnite WM3.
Poznámka
- Pripevnite WM3 na tú časť TV prijímača, ktorá sa pri otáčaní dotýka steny.
- Nepripájajte WM3 na štítky, vetracie otvory a reproduktor.
5
6 Pri pohybovaní s televíznym prijímačom ho pevne držte za spodnú časť.
Poznámka
- TV sa nemusí v blízkosti steny pohybovať v závislosti od typu a počtu pripojených káblov. Nie je to porucha.
7
VÝSTRAHA
- Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač) (s výnimkou Egypta). Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač) (len Egypt).
Kontrola dokončenej montáže
Skontrolujte nasledujúce:
- Káble nie sú skrútené a priškripnuté.
VÝSTRAHA
- Nesprávne umiestnenie napájacieho kábla môže zapríčinit požiar alebo zásah elektrickým prúdom spôsobený skratom. Z dôvodu bezpečnosti nezabudnite skontrolovať kompletnosť montáže.
Ďalšie informácie
Pri demontáži TV prijímača zopakujte postup montáže v opačnom poradí.
VÝSTRAHA
- Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač) (s výnimkou Egypta). Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač) (len Egypt).
B Namontovanie montážnej konzoly na stenu na betónový panel alebo stenu z betónových kvádrov
Inštalácia montážnej konzoly na stenu na stenu
1 Určte miesto montáže.
Uistite sa, že je stena pre televízny prijímač dostatočne priestranná a má nosnosť minimálne štvornásobku hmotnosti televízneho prijímača.
- Rozmery pre inštaláciu montážnej konzoly na stenu na stenu nájdete v časti „Technické údaje“ na konci tohto návodu na použitie.
- Informácie o hmotnosti TV prijímača nájdete v návode na použitie alebo v referenčnej príručke TV prijímača.
Poznámka
- Ked'je televízny prijímač nainštalovaný na stene, horný okraj televízneho prijímača je mierne naklonený dopredu.
- Odporúčame vám skontrolovať polohu televízneho prijímača v prostredí, kde ho budete pozerat.
2 Priložte WM1 na stenu a urobte štyri značky.
Poznámka
- Pomocou vodováhy skontrolujte vodorovnosť WM1.
3 Do značiek vyvítajte otvory.
Uistite sa, že miesto na stene na vyvítanie dier je dostatočne pevné na to, aby unieslo hmotnosť najmenej štyrikrát väčšiu ako hmotnosť televízora.
Poznámka
- Vodiace otvory treba vyvítať do híbky 75 mm; použite na to vrták s priemerom 10 mm.
4
5
WM1 nainštalujte na stenu; použite na to vhodné skrutky (nedodávajú sa) a podložky (nedodávajú sa).
Poznámka
- Pomocou vodováhy skontrolujte vodorovnosť WM1.
Bezpečnostné upozornenie
- Skrutku 8 mm × 60 mm neuťahujte nadmerne. Nesprávne utiahnutie by mohlo znížit pridržiavaciu schopnosť skrutky 8 mm × 60 mm.
6 Rameno montážnej konzoly úplne vytiahnite.
Príprava na montáž TV prijímača
Spôsoby ovládania sa môžu líšit v závislosti od modelu. Pozrite si „Príprava na montáž TV prijímača“ na strane 552.
Montáž TV prijímača na stenu
2
3 Namontujte WM7. (Len 26 mm)
4 Priskrutkujte l'avú a pravú stranu montážnej konzoly na stenu a pripevnite WM3.
Poznámka
- Pripevnite WM3 na tú časť TV prijímača, ktorá sa pri otáčaní dotýka steny.
- Nepripájajte WM3 na štítky, vetracie otvory a reproduktor.
5
6 Pri pohybovaní s televíznym prijímačom ho pevne držte za spodnú časť.
Poznámka
- TV sa nemusí v blízkosti steny pohybovať v závislosti od typu a počtu pripojených káblov. Nie je to porucha.
7
VÝSTRAHA
- Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač) (s výnimkou Egypta). Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač) (len Egypt).
Kontrola dokončenej montáže
Skontrolujte nasledujúce:
- Káble nie sú skrútené a priškripnuté.
VÝSTRAHA
- Nesprávne umiestnenie napájacieho kábla môže zapríčinit požiar alebo zásah elektrickým prúdom spôsobený skratom. Z dôvodu bezpečnosti nezabudnite skontrolovať kompletnosť montáže.
Ďalšie informácie
Pri demontáži TV prijímača zopakujte postup montáže v opačnom poradí.
VÝSTRAHA
- Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač) (s výnimkou Egypta). Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač) (len Egypt).
Informații de instalare pentru utilizarea dispozitivului de montare pe perete Sony (SU-WL900)
Distanța compatibilă dintre găurile pentru șuruburile de fixare pe perete:
Cu exceptia Egipt:
163,9 cm (65 inci) / 138,8 cm (55 inci)
Numai Egipt:
65 inci (163,9 cm) / 55 inci (138,8 cm)
Denumirea produsului „televizor” menționată în acest manual poate diferi în funcție de model. Consultați manualul de instrucțiuni sau ghidul de referință pentru denumirea corespunzătoare a produsului.
Pentru clienti
Pentru protecția produsului și din motive de siguranță, Sony recomandă insistent ca instalarea televizorului dumneavoastră să fie efectuată de distribuitori sau contractori licențiați Sony. Nu încercați să îl instalați personal.
Pentru distribuitorii și contractorii Sony
Acordați atenție totală siguranței în timpul instalării, întreținerii periodice și examinării acestui produs.
Este necesară o experiență suficientă pentru instalarea acestui produs, mai ales pentru a determina rezistența peretelui pentru susținerea greutății televizorului. Încredințați fixarea pe perete a acestui produs distribuitorilor sau contractorilor licențiați Sony și acordați o atenție adecvată siguranței în timpul instalării. Compania Sony nu este răspunzătoare pentru daune materiale sau vătămări corporale cauzate de manipularea inadecvată sau de instalarea necorespunzătoare.
Pentru instalarea corectă și în siguranță, respectați manualul de instrucțiuni al dispozitivului de montare pe perete, manualul de instrucțiuni al televizorului și instrucțiunile din prezentul manual.
Dispozitiv de montare pe perete
Despre siguranță
Vă multumim pentru achiziționarea acestui produs.
Pentru clienti
Montarea televizorului pe perete
AVERTISMENT
INSTALARE PROFESIONALĂ NECESARĂ
Acest produs trebuie instalat exclusiv de câtre un instalator profesionist, instruit să identifice rezistența peretelui care va trebui să susțină greutatea TV. Dacă nu este fixat corespunzător la instalare, TV-ul ar putea cădea și ar putea provoca vătămări grave. Sony nu își asumă răspunderea pentru daunele sau vătămările cauzate de manipularea necorespunzătoare sau instalarea greșită ori instalarea altor produse decât cel care poate fi instalat. Drepturile dvs. prevăzute de lege (dacă există) nu sunt afectate.
Pentru distribuitorii Sony
Pentru instalarea acestui produs este necesar un nivel suficient de experiență. Citiți cu atenție acest manual de instrucțiuni, pentru a efectua operațiile de instalare în siguranță. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătămări corporale determinate de manipularea eronată sau de instalarea inadecvată. Înmânați acest manual clientului după instalare.
Acest manual de instrucțiuni prezintă modul de manipulare corectă a produsului și măsurile importante de precautie necesare pentru prevenirea accidentelor. Aveți responsabilitatea să citiți, să întelegeți clar și să respectați toate instrucțiunile din acest manual de instrucțiuni. În caz contrar, pot rezulta vățămări corporale sau daune materiale grave ce ar putea conduce la anularea garanției. Păstrați acest manual disponibil pentru consultări ulterioare.
Produsele Sony sunt proiectate ținând cont de siguranță. Totuși, dacă produsele sunt utilizate incorect, pot avea ca rezultat producerea de grave vătămări corporale prin incendiu, electrocutare, răsturnarea sau căderea produsului. Respectați măsurile de precauție pentru siguranță, în vederea evitării unor asemenea accidente.
Pentru clienti
AVERTISMENT
Dacă următoarele măsuri de precauție nu sunt respectate, pot rezultate grave vătămări corporale sau deces prin incendiu, electrocutare sau căderea produsului.
Subcontractați instalarea produsului unor contractori licențiați și țineți copiii la distanță în timpul instalării.
Dacă dispozitivul de montare pe perete sau televizorul nu este corect instalat, se pot produce următoarele accidente. Aveți grijă ca instalarea să fie efectuată de către contractori licențiați.
- Televizorul poate cădea și poate cauza grave vătămări corporale, precum contuzii sau o fractură.
- Dacă peretele pe care este instalat dispozitivul de montare pe perete este instabil, nu este plan sau nu este perpendicular pe podea, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale. Peretele trebuie să poată să susțină o greutate de cel puțin patru ori mai mare decât cea a televizorului. (Consultați manualul de instrucțiuni sau ghidul de referință al televizorului pentru a-i determina greutatea.)
- Dacă instalarea dispozitivului de montare pe perete nu este suficient de rezistentă, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale.
Contractați operațiile de montare sau demontare a televizorului unor contractori licențiați.
Dacă persoane în afara unor contractori licențiați transportă sau demonteaază televizorul, acesta poate cădea și poate cauza vătămări corporale sau daune materiale. Pentru transportul unuii televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 189,3 cm (75 inci)) (cu exceptția Egipt). Pentru transportul unuii televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 75 inci (189,3 cm)) (numai Egipt).
Nu demontați şuruburile, etc., după montarea televizorului.
În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.
Nu aduceți modificări componentelor dispozitivului de montare pe perete.
În caz contrar, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale.
Nu montați alte echipamente în afara produsului care poate fi instalat.
Acest dispozitiv de montare pe perete este proiectat numai în vederea utilizării cu produsul care poate fi instalat. Dacă montați alt echipament decât cel specificat, acesta poate cădea sau se poate sparge și poate cauza vătămări corporale sau daune materiale.
Nu aplicați altă sarcină în afara televizorului pe dispozitivul de montare pe perete. Nu zdruncinați televizorul stânga/dreapta, sus/jos.
În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.
Nu vă rezemați pe și nu vă agățați de televizor.
Nu vă rezemați pe și nu vă agățați de televizor, deoarece acesta poate cădea și poate cauza grave vătămări corporale.
Păstrați ÎNTOTDEAUNA accesoriiile mici departe de a putea fi atinse de copii, pentru a nu fi înghițite din greșeală.
ATENTIE
Dacă următoarele măsuri de precauție nu sunt respectate, se pot produce vătămări corporale sau daune materiale.
- Aveți grijă să nu vă prindeți degetele la manipularea dispozitivului de montare pe perete sau la rotirea TV-ului.
- În timp ce pivotați setul TV, manevrați cu atenție și aveți grijă să nu loviți persoanele din apropiere.
- Asigurați-vă că depozitați componentele neutilizate în siguranță, pentru utilizări viitoare. Nu le lăsați la îndemâna copiilor.
Nu manipulați produsul cu forță excesivă în timpul curățării sau al întreținerii.
Nu aplicați o forță excesivă în partea de sus a televizorului. În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.
Nu amplasati acest produs în apropierea dispozitivelor medicale.
Acest produs (inclusiv accesoriile) conține unu sau mai mulți magneti care pot interfera cu stimulatoarele cardiace, șunturile ventriculo-peritoneale programabile pentru tratarea hidrocefaliei sau alte dispozitive medicale. Nu amplasăți acest produs în apropierea persoanelor care utilizează astfel de dispozitive medicale. Solicitați sfatul medicului înainte de a utiliza acest produs dacă folosiți astfel de dispozitive medicale.
A nu se lăsa la îndemâna copiilor sau a persoanelor aflate sub supraveghere.
Acest produs (inclusiv accesoriiile) conține unu sau mai mulți magneți. Înghițirea magnetului/magnetilor poate cauza vătămări grave, de exemplu sufocare sau leziuni intestinale. Dacă magneții (sau un singur magnet) au fost înghiți, consultați imediat medicul.
Măsuri de precauție
- Dacă utilizați timp îndelungat televizorul instalat pe dispozitivul de montare pe perete, peretele din spatele sau de deasupra televizorului se poate decolora, iar tapetul se poate desprinde, în funcție de materialul peretelui.
- Dacă dispozitivul de montare pe perete este demontat după instalarea sa pe perete, în perete vor rămâne orificiile pentru șuruburi.
- Nu utilizați dispozitivul de montare pe perete într-o locație unde este supus la vibrații mecanice.
Instalarea dispozitivului de montare pe perete
Pentru distribuitorii Sony
AVERTISMENT
Următoarele instrucțiuni sunt destinate numai distribuitorilor Sony. Citiți măsurile de precauție descrise mai sus și acordați o atenție specială siguranței în timpul instalării, al întreținerii și verificării acestui produs.
Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui unde colțurile sau părțile laterale ale televizorului ies în afară față de suprafața peretelui.
Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui precum un stâlp, unde colțurile sau părțile laterale ale televizorului ies în afară față de suprafața peretelui. Dacă se întâmplă ca o persoană sau un obiect să lovească partea sau colțul ieșit în afară al televizorului, acest lucru poate cauza vătămări corporale sau daune materiale.
Nu instalați televizorul deasupra unei instalații de aer condiționat sau dedesubtul acesteia.
Dacă televizorul este expus timp îndelungat la scurgeri de apă sau la curenți de aer proveniți de la o instalație de aer condiționat, se pot produce incendii, șocuri electrice sau defectiuni ale televizorului.
Instalați dispozitivul de montare pe perete în condiții de siguranță, urmând indicațiile din acest manual de instrucțiuni.
Dacă oricare dintre şuruburi sunt slăbite sau cad, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale. Utilizați şuruburi corespunzătoare pentru materialul peretelui și instalați unitatea cu rezistență suficientă, utilizând patru şuruburi cu diametru de 8 mm (sau echivalent).
Utilizați corespunzător şuruburile și piesele de montaj furnizate, urmând instrucțiunile din acest manual de instrucțiuni. Dacă utilizați elemente înlocuitoare, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea televizorului.
Asamblati dispozitivul de montare pe perete în mod corespunzător, urmând procedura explicată în acest manual de instrucțiuni.
Dacă oricare dintre șuruburi sunt slăbite sau cad, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea televizorului.
Strângeți adecvat şuruburile în poziția indicată.
În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea televizorului.
Nu supuneți televizorul la șocuri pe durata instalării.
Dacă televizorul este expus la șocuri, poate cădea sau se poate sparge. Aceasta poate cauza vătămări corporale.
Instalați televizorul pe un perete plan și perpendicular pe podea.
În caz contrar, televizorul poate cădea și poate cauza vătămări corporale.
După instalarea corectă a televizorului, fixați cablurile în mod corespunzător.
Dacă oameni sau obiecte se încurcă în cabluri, aceasta poate duce la vătămări corporale sau la deteriorarea televizorului.
Nu permiteți ciupirea/ perforarea cablului de alimentare în curent alternativ și nici a cablului de conexiune.
În cazul în care cablul de alimentare în curent alternativ sau cablul de conexiune sunt ciupite/perforate între aparat și perete sau sunt îndoite sau răsucite forțat, conductorii interni pot deveni expuși și pot cauza un scurtcircuit sau o întrerupere a alimentării cu energie electrică. Aceasta poate determina incendii sau un șoc electric.
Şuruburile necesare pentru fixarea dispozitivului de montare pe perete nu sunt furnizate.
Utilizați şuruburile corespunzătoare pentru materialul și structura peretelui la fixarea dispozitivului de montare pe perete.
Înainte de a începe
- Ilustrațiile televizoarelor prezentate în acest manual sunt exemple utilizate pentru a oferi explicații clare ale operațiilor. Din acest motiv, ilustrațiile pot apărea diferite față de cele ale televizorului real.
Din ce este realizat peretele?
Mai întâi, verificați tipul peretelui pe care veți instala televizorul.
Gips-carton cu ştifturi
Măsuri de precauție
- Grosimea maximă a peretelui de gips-carton: 16 mm.
- Asigurați-vă că dimensiunea știfturilor de lemn interioare este cel puțin 51 mm × 102 mm (normal) sau de cel puțin 38 mm × 89 mm (nominal).
- Mențineți un spațiu minim de 406 mm pe orizontală între dispozitivele de fixare.
O singură bucată de beton sau mai multe blocuri de beton
Măsuri de precauție
- Montați dispozitivul de montare pe perete direct pe peretele dintr-o singură bucată de beton.
- Asigurați-vă că grosimea peretelui dintr-o singură bucată de beton este de cel puțin 203 mm.
- Asigurați-vă că dimensiunea fiecărui bloc de beton este cel puțin 203 mm × 203 mm × 406 mm.
Verificarea pieselor
Furnizat cu SU-WL900
- Verificați dacă sunt incluse toate piesele.
- Unele componente nu pot fi utilizate pentru modelul dumneavoastră.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Pregătirea pentru instalare
- Tineți la îndemână manualul de instrucțiuni sau ghidul de referință și ghidul de configurare a televizorului înainte de a începe instalarea.
- Confirmați poziția de instalare a televizorului.
- Pregătiți patru şuruburi cu diametrul de 8 mm și patru şaibe corespunzătoare (neincluse). Selectați şuruburi corespunzătoare pentru materialul peretelui.
- Pregătiți următoarele scule:
| *1 | | 5,5 mm 10 mm | | |
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} | |
| *2 | *48 mm × 60 mm | *4 | |
*1 Doar pentru pereți din gips-carton cu stifturi
*2 Doar pentru pereți dintr-o singură bucată de beton sau din mai multe blocuri de beton
*3 În funcție de modele
*4 Aveți grijă atunci când alegeți şuruburile și șaibele
A Fixarea dispozitivului de montare pe perete pe gips-carton cu stifturi
WM1
Instalarea pe perete a dispozitivului de montare pe perete
1 Stabiliti locația de instalare.
Asigurați-vă că peretele dispune de spațiu suficient pentru televizor și că poate susține o greutate de cel puțin patru ori mai mare decât cea a televizorului.
- Consultați capitolul „Specificații” de la sfârșitul acestui manual de instrucțiuni pentru măsurătorile pentru instalarea pe perete a dispozitivului de montare pe perete.
- Consultați manualul de instrucțiuni sau ghidul de referință al televizorului pentru a-i determina greutatea.
Notă
- Când televizorul este instalat pe perete, partea superioară a televizorului se înclină ușor înainte. - Vă recomandăm să verificați poziția TV-ului în mediul de vizualizare.
2
3 Aliniati WM1 cu peretele și realizați patru marcaje aliniate cu stifturile.
Notă
- Folosiți o nivelă pentru a verifica dacă WM1 este drept.
4 Dați găurile pilot în partea de sus, respectând marcajele.
Asigurați-vă că locul de amplasare pe perete în care veți face găurile este suficient de rezistent pentru a susține o greutate de cel puțin patru ori mai mare decât cea a televizorului.
Notă
- Găurile pilot trebuie date la o adâncime de 75 mm, prin utilizarea unui bit de găurire cu diametrul de 5,5 mm.
5 Instalați WM1 pe perete folosind şuruburi corespunzătoare (neincluse) și şaibe corespunzătoare (neincluse).
Notă
- Folosiți o nivelă pentru a verifica dacă WM1 este drept.
Măsură de precauție
- Nu strângeți prea puternic şurubul pentru lemn de 8 mm × 60 mm. Strângerea necorespunzătoare ar putea reduce puterea de prindere a şurubului pentru lemn de 8 mm × 60 mm.
6 Dați găurile pilot în partea de jos, respectând marcajele. (Consultați pasul 4 pentru instrucțiuni legate de găurire.)
7 Potriviți şuruburile și șaibele corespunzătoare în găuri.
Notă
- Folosiți o nivelă pentru a verifica dacă WM1 este drept.
8 Trageți în afară brațul suportului, până la capăt.
Pregătirea instalării televizorului
Metodele de utilizare pot varia în funcție de model. Consultați „Pregătirea pentru instalarea televizorului” de la pagina 552.
Instalarea televizorului pe perete
1
2
3
Fixați WM7. (Numai 26 mm)
4 Înşurubați părțile din stânga și din dreapta ale dispozitivului de montare pe perete și atașați
WM3.
Notă
- Fixați WM3 pe partea televizorului care vine în contact cu peretele atunci când se rotește.
- Nu ataşati WM3 pe etichete, orificiile de ventilatie și difuzor.
5
6 La deplasarea TV-ului, țineți-l bine din partea inferioară.
Notă
- Este posibil ca televizorul să nu se poată mișca în apropiere de perete, în funcție de tipul și numărul de cabluri atașate. Acest lucru nu reprezintă o defectiune.
7
AVERTISMENT
- Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 189,3 cm (75 inci)) (cu excepția Egipt).
Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 75 inci (189,3 cm)) (numai Egipt).
Confirmarea finalizării instalării
Verificați următoarele aspecte.
- Firul și cablul nu sunt răsucite sau ciupite/perforate.
AVERTISMENT
- Amplasarea incorectă a cablului de alimentare în curent alternativ, etc. poate cauza incendiu sau șocuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificați finalizarea instalării.
Alte informații
La demontarea televizorului, parcurgeți procedura de instalare în sens invers.
AVERTISMENT
- Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 189,3 cm (75 inci)) (cu excepția Egipt).
Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 75 inci (189,3 cm)) (numai Egipt).
B Atașarea dispozitivului de montare pe perete la peretele dintr-o singură bucată de beton sau din mai multe plăci de beton
Instalarea pe perete a dispozitivului de montare pe perete
1 Stabiliti locația de instalare.
Asigurați-vă că peretele dispune de spațiu suficient pentru televizor și că poate susține o greutate de cel puțin patru ori mai mare decât cea a televizorului.
- Consultați capitolul „Specificații” de la sfârșitul acestui manual de instrucțiuni pentru măsurătorile pentru instalarea pe perete a dispozitivului de montare pe perete.
- Consultați manualul de instrucțiuni sau ghidul de referință al televizorului pentru a-i determina greutatea.
Notă
- Când televizorul este instalat pe perete, partea superioară a acestuia se înclină ușor înainte.
- Vă recomandăm să verificați poziția TV-ului în mediul de vizualizare.
2 Aliniați WM1 cu peretele și realizați patru marcaje.
Notă
- Folosiți o nivelă pentru a verifica dacă WM1 este drept.
3 Dați găuri pilot pe semne.
Asigurați-vă că locul de amplasare pe perete în care veți face găurile este suficient de rezistent pentru a susține o greutate de cel puțin patru ori mai mare decât cea a televizorului.
Notă
- Găurile pilot trebuie date la o adâncime de 75 mm, prin utilizarea unui bit de găurire cu diametrul de 10 mm.
4
5 Instalați WM1 pe perete folosind şuruburi corespunzătoare (neincluse) și şaibe corespunzătoare (neincluse).
Notă
- Folosiți o nivelă pentru a verifica dacă WM1 este drept.
Măsură de precauție
- Nu strângeți prea puternic şurubul pentru lemn de 8 mm × 60 mm. Strângerea necorespunzătoare ar putea reduce puterea de prindere a şurubului pentru lemn de 8 mm × 60 mm.
6 Trageți în afară brațul suportului, până la capăt.
Pregătirea instalării televizorului
Metodele de utilizare pot varia în funcție de model. Consultați „Pregătirea pentru instalarea televizorului” de la pagina 552.
Instalarea televizorului pe perete
3 Fixați WM7. (Numai 26 mm)
4 Înşurubați părțile din stânga și din dreapta ale dispozitivului de montare pe perete și atașați
WM3.
Notă
- Fixați WM3 pe partea televizorului care vine în contact cu peretele atunci când se rotește.
- Nu ataşati WM3 pe etichete, orificiile de ventilatie și difuzor.
5
6 La deplasarea TV-ului, țineți-I bine din partea inferioară.
Notă
- Este posibil ca televizorul să nu se poată mișca în apropiere de perete, în funcție de tipul și numărul de cabluri atașate. Acest lucru nu reprezintă o defectiune.
7
AVERTISMENT
- Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 189,3 cm (75 inci)) (cu excepția Egipt).
Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 75 inci (189,3 cm)) (numai Egipt).
Confirmarea finalizării instalării
Verificați următoarele aspecte.
- Firul și cablul nu sunt răsucite sau ciupite/perforate.
AVERTISMENT
- Amplasarea incorectă a cablului de alimentare în curent alternativ, etc. poate cauza incendiu sau șocuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificați finalizarea instalării.
Alte informații
La demontarea televizorului, parcurgeți procedura de instalare în sens invers.
AVERTISMENT
- Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 189,3 cm (75 inci)) (cu excepția Egipt).
Pentru transportul unui televizor de mari dimensiuni, este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonala mai mare sau egală cu 75 inci (189,3 cm)) (numai Egipt).
Информация за монтаж при използване на конзола за закрепване към стена на Sony (SU-WL900)
Съвместим шаблон схема на отворите за монтиране на стена:
С изключение на Египет:
163,9 см (65 инча) / 138,8 см (55 инча)
Само за Египет:
65 инча (163,9 см) / 55 инча (138,8 см)
Името на продукта "Телевизор", посочено в това ръководство, може да се различава в зависимост от вашия модел. Вижте в Ръководството за употреба или в Информация за продукта за действителното име на продукта.
До потребителите
От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от доставчици или подизпълнители на Sony. He се опитвайте да монтирате телевизора сами.
До доставчиците и подизпълнителите на Sony
Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и огледа на този продукт.
За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете на доставчици на Sony или лицензирини подизпълнители закрепването на този продукт към стената и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.
С оглед на безопасността и за правилен монтаж, следвайте ръководството за употреба на конзолата за закрепване към стена, ръководството за употреба на телевизора и указанията в това ръководство.
Конзола за закрепване към стена
Относно безопасността
Благодарим ви за покупката на този продукт.
До потребителите
Монтаж на телевизора на стена
ПРЕДУПРЕЖДЕНИЕ
НЕОБХОДИМ Е ПРОФЕСИОНАЛЕН МОНТАЖ
Този продукт трябва да се монтира само от професионалист, който е обучен да определя якостта на стената, за да издържи тежестта на телевизора. Ако не е добре закрепен при монтажа, телевизорът може да падне и да причини тежко нараняване. Сопу не носи отговорност за повреди или нараняване, причинени от неправилно боравене или неправилен монтаж, или от монтирането на продукт, различен от този, който следва да се монтира. Вашите законни права (ако има такива) не са засегнати.
Към търговците на Sony
За монтирането на продукта се изисква опит. Прочетете внимателно това ръководство за употреба, за да извършите безопасно монтажните дейности. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж. Предайте това ръководство на клиента след монтажа.
Това ръководство за употреба показва правилния начин за работа с продукта и важните предпазни мерки, които трябва да се предприемат, за да се избегнат злополуки. Вие имате задължението да прочетете, да осмислите напълно и да спазвате инструкциите в настоящото ръководство за употреба. Неспазването може да доведе до тежка телесна повреда или до материални щети и може да анулира гаранцията. Запазете ръководството за бъдещи справки.
Продуктите на Sony са проектирани с мисъл за безопасността. Ако използвате продукта неправилно, това може да доведе до сериозно наранияване вследствие на пожар, токов удар, падане или изпускане на продукта. Спазвайте мерките за безопасност за предотвратяване на такива инциденти.
До потребителите
ПРЕДУПРЕЖДЕНИЕ
Ако не се спазват следните предпазни мерки, това може да доведе до сериозно нараняване или смърт в следствие на пожар, токов удар или падане на продукта.
Възложете монтажа на лицензирани изпълнители и дръжте децата настрани по време на монтажа.
Ако конзолата за закрепване към стена или телевизорът не са монтирани правилно, може да възникнат следните инциденти. Уверете се, че монтажът се извършва от лицензирани изпълнители.
- Телевизорът може да падне и да предизвика сериозно нараняване, като контузия или счупване.
- Ако стената, на която е монтирана конзолата за закрепване към стена, е нестабилна, неравна или не е перпендикулярна на пода, конструкцията може да падне и да причини нараниване или повреда на имущество. Стената трябва да е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора. (Вижте в Ръководството за употреба или в Информация за продукта на телевизора какво е теглото му.)
- Ако монтажът на конзолата за закрепване към стена не е достатъчно здрав, конструкцията може да падне и да причини нараняване или повреда на имущество.
Уверете се, че сте възложили преместването или демонтажа на телевизора на лицензирани подизпълнители.
Ако други лица, освен лицензирини подизпълнители транспортират или демонтират телевизора, той може да падне и да причини нараняване или повреда на имущество. Необходими са две или повече лица (три или повече лица за телевизори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор (с изключение на Египет). Необходими са две или повече лица (три или повече лица за телевизори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор (само за Египет).
Не сваляйте винтове и други след монтажа на телевизора.
Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.
Не променяйте частите на конзолата за закрепване към стена.
Ако го направите, конзолата за закрепване към стена може да падне и да причини нараняване или повреда на имущество.
Не монтирайте друго оборудване, освен продукта, който следва да се монтира.
Тази конзола за закрепване към стена е проектирана за използване само с продукта, който следва да се монтира. Ако монтирате оборудване, различно от указаното, то може да падне или да се счупи и да причини нараняване или повреда на имущество.
Не подлагайте конзолата за закрепване към стена на никакъв друг товар, освен на този на телевизора. Не клатете телевизора наляво/надясно, нагоре/надолу.
Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.
Не се облягайте и не се висете на телевизора.
Не се облягайте и не увисвайте от телевизора, защото може да падне и да причини сериозно нараняване.
ВИНАГИ пазете малките принадлежности далеч от деца, за да не бъдат погълнати по грешка.
ВНИМАНИЕ
Ако следните предпазни мерки не се спазват, може да възникне нараняване или повреда на имуществото.
- Внимавайте да не защипете пръстите си, докато манипулирате с конзолата за закрепване към стена или въртите телевизора.
- Бъдете внимателни при завъртането на телевизора и следете да не ударите намиращи се наблизо хора.
- Непременно съхранявайте неизползваните части на безопасно място за бъдеща употреба. Дръжте частите далеч от деца.
Не се отнасяйте грубо с продукта по време на почистване или поддръжка.
Не прилагайте прекалена сила върху горната част на телевизора. Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество.
Не поставяйте този продукт в близост до медицински устройства.
Този продукт (вкл. аксесоарите) съдържа магнити, които могат да попречат на работата на пейсмейкъри, програмируеми байпас клапи за хидроцефалия и други медицински устройства. Не поставяйте този продукт в близост до лице с такива устройства. Консултирайте се с лекар, преди да използвате този продукт, ако използвате такива медицински устройства.
Дръжте продукта на място, където не може да бъде достигнат от деца или лица под надзор.
Този продукт (вкл. аксесоарите) съдържа магнити. Поглщането на магнити може да причини сериозни вреди, например задавяне и задушаване, или нараняване на червата. Ако са погълнати магнити (или магнит), веднага се консултирайте с лекар.
Предпазни мерки
- Ако дълго време използвате телевизор, монтиран на конзола за закрепване към стена, стената зад или над него може да се обезцвети или тапетът да се разлепи, в зависимост от материала на стената.
- Ако конзолата за закрепване към стена бъде свалена от стената след монтажа, ще останат отвори от винтовете.
- Не използвайте конзолата за закрепване към стена на място, където може да бъде подложена на механични вибрации.
Монтаж на конзола за закрепване към стена
Към търговците на Sony
ПРЕДУПРЕЖДЕНИЕ
Следните инструкции са само за търговци на Sony. Прочетете мерките за безопасност, описани по-горе и обърнете специално внимание на безопасността по време на монтажа, поддръжката и инспекцията на продукта.
Не монтирайте конзолата за закрепване към стена на стенни повърхности, където ъглите или страните на телевизора се подават настрани от повърхността на стената.
Не монтирайте конзолата за закрепване към стена на стенни повърхности, например колона, където ъглите или страните на телевизора се подават настрани от повърхността на стената. Ако лице или предмет удари издадения ъъл или страна на телевизора, това може да причини нараняване или повреда на имущество.
Не монтирайте телевизора над или под климатик.
Ако телевизорът е изложен продължително на течове или въздушно течение от климатик, това може да предизвика пожар, електрически удар или неизправност на телевизора.
Монтирайте здраво конзолата за закрепване към стена към стената като следвате инструкциите в това ръководство за употреба.
Ако някой от винтовете се разхлаби или падне, конзолата за закрепване към стена може да падне и да причини нараняване или повреда на имущество. Уверете се, че използвате подходящи за материала на стената винтове и монтирайте уреда здраво с помощта на четири винтове с диаметър 8 мм (или еквивалентни).
Използвайте правилно доставените винтове и окачващи части като следвате инструкциите в това ръководство за употреба. Ако използвате заместващи елементи, телевизорът може да падне и да причини телесна повреда или да се повреди.
Уверете се, че сглобявате конзолата правилно като следвате процедурата, описана в това ръководство за употреба.
Ако някой от винтовете се разхлаби или падне, телевизорът може да падне и да причини телесна повреда или да се повреди.
Затегнете здраво винтовете в указаното положение.
Ако не го направите, телевизорът може да падне и да причини телесна повреда или да се повреди.
Внимавайте да не ударите телевизора по време на монтажа.
Ако телевизорът бъде подложен на удар, той може да падне или да се счупи. Това може да доведе до нараняване.
Монтирайте телевизора на стена, която е перпендикулярна и равна.
Ако не направите това, телевизорът може да падне и да причини нараняване.
След правилния монтаж на телевизора, обезопасете правилно кабелите.
Ако хора или предмети се заплетат в кабелите, това може да причини нараняване или повреда на телевизора.
Не допускайте притискане на захранващия кабел или на свързващия кабел.
Ако захранващият кабел или свързващият кабел бъдат притиснати между конструкцията и стената или ако бъдат огънати или усукани със сила, вътрешните проводници може да се оголят и ят для причинят късо съединение или да прекъснат. Това може да причини пожар или токов удар.
Винтовете, необходими за закрепване към стената на конзолата за закрепване към стена, не са включени в комплекта.
Използвайте подходящи винтове според материала на стената и конструкцията, когато монтирате конзолата за закрепване към стена.
Преди да започнете
- Илюстрациите на телевизор, показани в това ръководство, са примерни и се използват, за да обяснят по-ясно операциите. Поради тази причина, илюстрациите може да се различават от вашия телевизор.
От какво е направена стената ви?
Първо проверете каква е стената, на която ще се монтира телевизора.
Суха стена (напр. гипсокартон) с дървени летви
Предпазни мерки
- Максимална дебелина на сухата стена: 16 мм.
- Уверете се, че размерите на вътрешните дървени летви са най-малко 51 мм × 102 мм за обикновени или 38 мм × 89 мм за тънки летви.
- Оставете минимум 406 мм хоризонтално разстояние между крепежните елементи.
Плътен бетон или бетонни блокчета
Предпазни мерки
- Монтирайте конзолата за закрепване към стена направо върху стената от плътен бетон.
- Уверете се, че дебелината на стената от плътен бетон е най-малко 203 мм.
- Уверете се, че размерите на всяко бетонно блокче са най-малко 203 мм × 203 мм × 406 мм.
Доставено с SU-WL900
- Проверете дали всички части са налични.
- Някои части може да не се използват за вашия модел.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Подготовка за монтаж
- Пригответе Ръководството за употреба, Информация за продукта и Ръководството за настройка на телевизора преди да започне монтажа.
- Проверете положението за монтаж на телевизора.
- Пригответе четири винта с диаметър 8 мм и четири обикновени шайби (не се доставят). Изберете винтове, подходящи за материала на стената.
- Подгответе следните инструменти:
| *1 | 5,5 MM 10 MM | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *4 8 MM × 60 MM | *4 |
*1 Само за суха стена с дървени летви
*2 Само за плътен бетон или бетонни блокчета
*3 В зависимост от модела
*4 Внимавайте, когато подбирате винтовете и шайбите
A Закрепване на конзолата за закрепване към стена към суха стена с дървени летви
WM1
Монтиране на конзолата за закрепване към стена на стената
1 Изберете мястото на монтаж.
Уверете се, че на стената има достатъчно място за телевизора и че тя е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора.
- Вижте "Спецификации" в края на товаръководство за употреба относно размерите при монтаж на конзола за закрепване към стена.
- Вижте в Ръководството за употреба или в Информацията за продукта какво е теглото на телевизора.
Забележка
- Когато вашият телевизор е монтиран на стената, горната му част леко се накланя напред.
- Препоръчваме да проверите позицията на телевизора в средата, в която ще се гледа.
2
3 Поставете WM1 на стената и направете четири белега наравно с летвите.
Забележка
- С помощта на нивелир проверете дали WM1 е хоризонтално.
4 Пробийте горните контролни дупки върху белезите.
Уверете се, че мястото на стената, където ще пробивате дупките е достатъчно здраво, за да издържи тегло поне четири пъти по-голямо от това на телевизора.
Забележка
- Контролните дупки трябва да се пробият на дълбочина 75 мм с помощта на свредло с диаметър 5,5 мм.
5 Монтирайте WM1 на стената с помощта на подходящи винтове (не се доставят) и шайби (не се доставят).
Забележка
- С помощта на нивелир проверете дали WM1 е хоризонтално.
Внимание
- Не презатягайте винта за дърво 8 мм × 60 мм. Неправилното затягане може да намали издръжливостта на винта за дърво 8 мм × 60 мм.
6 Пробийте долните контролни дупки върху белезите. (Указания за пробиване - вижте точка 4.)
7 Наместете подходящите винтове и шайбите в дупките.
Забележка
- С помощта на нивелир проверете дали WM1 е хоризонтално.
8 Издърпайте рамото на конзолата докрай.
Подготовка за монтаж на телевизора
Методите на работа може да се различават в зависимост от модела. Вижте "Подготовка за монтаж на телевизора" на страница 552.
Монтаж на телевизора на стената
1
2
3
Прикрепете WM7. (Само 26 мм)
4 Завийте лявата и дясната страна на конзолата за закрепване към стена и закрепете WM3.
Забележка
- Прикрепете WM3 към частта от телевизора, която влиза в контакт със стената при завъртане.
- Не залепвайте WM3 върху етикетите, вентилационните отвори и високоговорителя.
5
6 Когато местите телевизора, дръжте го здраво от долната страна.
Забележка
- Телевизорът може да не се прибира плътно до стената в зависимост от типа и броя на свързаните кабели. Това не е неизправност.
7
ПРЕДУПРЕЖДЕНИЕ
- Необходими са две или повече лица (три или повече лица за телевизори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор (с изключение на Египет).
Необходими са две или повече лица (три или повече лица за телевизори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор (само за Египет).
Потвърдете приключването на монтажа
Проверете следните точки.
- Кабелите не са усукани или притиснати.
ПРЕДУПРЕЖДЕНИЕ
- Неправилното поставяне на захранващия кабел и т.н. може да причини пожар или електрически удар поради късо съединение. С оглед на безопасността проверете дали монтажът е завършен.
Друга информация
Когато сваляте телевизора, изпълнете процедурата на монтажа в обратен ред.
ПРЕДУПРЕЖДЕНИЕ
- Необходими са две или повече лица (три или повече лица за телевизори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор (с изключение на Египет).
Необходими са две или повече лица (три или повече лица за телевизори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор (само за Египет).
В Закрепване на конзолата за закрепване към стена към плътен бетон или бетонни блокчета
WM1
Монтиране на конзолата за закрепване към стена на стената
1 Изберете мястото на монтаж.
Уверете се, че на стената има достатъчно място за телевизора и че тя е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора.
- Вижте "Спецификации" в края на това ръководство за употреба относно размерите при монтаж на конзола за закрепване към стена.
- Вижте в Ръководството за употреба или в Информацията за продукта какво е теглото на телевизора.
Забележка
- Когато вашият телевизор е монтиран на стената, горната му част леко се накланя напред.
- Препоръчваме да проверите позицията на телевизора в средата, в която ще се гледа.
2 Поставете WM1 на стената и направете четири белега.
Забележка
- С помощта на нивелир проверете дали WM1 е хоризонтално.
3 Пробийте направляващи дупки на отбелязаните места.
Уверете се, че мястото на стената, където ще пробивате дупките е достатъчно здраво, за да издържи тегло поне четири пъти по-голямо от това на телевизора.
Забележка
- Контролните дупки трябва да се пробият на дълбочина 75 мм с помощта на свредло с диаметър 10 мм.
5 Монтирайте WM1 на стената с помощта на подходящи винтове (не се доставят) и шайби (не се доставят).
Забележка
- С помощта на нивелир проверете дали WM1 е хоризонтално.
Внимание
- Не презатягайте винта за дърво 8 мм × 60 мм. Неправилното затягане може да намали издръжливостта на винта за дърво 8 мм × 60 мм.
6 Издърпайте рамото на конзолата докрай.
Подготовка за монтаж на телевизора
Методите на работа може да се различават в зависимост от модела. Вижте "Подготовка за монтаж на телевизора" на страница 552.
Монтаж на телевизора на стената
3 Прикрепете WM7. (Само 26 мм)
4 Завийте лявата и дясната страна на конзолата за закрепване към стена и закрепете WM3.
Забележка
- Прикрепете WM3 към частта от телевизора, която влиза в контакт със стената при завъртане.
- Не залепвайте WM3 върху етикетите, вентилационните отвори и високоговорителя.
6 Когато местите телевизора, дръжте го здраво от долната страна.
Забележка
- Телевизорът може да не се прибира плътно до стената в зависимост от типа и броя на свързаните кабели. Това не е неизправност.
ПРЕДУПРЕЖДЕНИЕ
- Необходими са две или повече лица (три или повече лица за телевизори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор (с изключение на Египет).
Необходими са две или повече лица (три или повече лица за телевизори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор (само за Египет).
Потвърдете приключването на монтажа
Проверете следните точки.
- Кабелите не са усукани или притиснати.
ПРЕДУПРЕЖДЕНИЕ
- Неправилното поставяне на захранващия кабел и т.н. може да причини пожар или електрически удар поради късо съединение. С оглед на безопасността проверете дали монтажът е завършен.
Друга информация
Когато сваляте телевизора, изпълнете процедурата на монтажа в обратен ред.
ПРЕДУПРЕЖДЕНИЕ
- Необходими са две или повече лица (три или повече лица за телевизори от или над 189,3 см (75 инча)) за транспортиране на голям телевизор (с изключение на Египет).
Необходими са две или повече лица (три или повече лица за телевизори от или над 75 инча (189,3 см)) за транспортиране на голям телевизор (само за Египет).
Сведения об использовании кронштейна для настенной установки Sony (SU-WL900)
Схема расположения отверстий совместимого кронштейна для настенной установки:
Кроме Египта:
163,9 см (65 дюймов) / 138,8 см (55 дюймов)
Только Египет:
65 дюймов (163,9 см) / 55 дюймов (138,8 см)
Название продукта "Телевизор", указанное в данном руководстве, может отличаться в зависимости от модели. Фактическое название продукта см. в руководстве по эксплуатации или справочнике.
К сведению покупателей
Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно.
К сведению дилеров и подрядчиков Sony
Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия.
Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.
Для безопасной и надлежащей установки см. руководство по эксплуатации кронштейна для настенной установки, руководство по эксплуатации телевизора и указания данного руководства.
Название продукта Кронштейн для настенной установки:
Кронштейн для настенной установки
Безопасность
Благодарим за покупку этого изделия.
К сведению покупателей
Установка телевизора на стену
ПРЕДУПРЕЖДЕНИЕ
ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА
Данное изделие должен устанавливать квалифицированный специалист, умеющий определять прочность стены, которая должна выдерживать вес телевизора. Если телевизор не закрепить должным образом при установке, он может упасть и причинить тяжелые травмы. Компания Sony не несет ответственность за любые повреждения или травмы, вызванные неправильным обращением или ненадлежащей установкой, либо установкой любого другого изделия, кроме устанавливаемого. Это не влияет на ваши законные права (если таковые имеются).
Для дилеров Sony
Для установки данного изделия требуется достаточный опыт. Для безопасной установки устройства обязательно внимательно прочтите настоящее руководство по эксплуатации. Sony не несет ответственности в случае повреждения или получения травм в результате неправильного обращения или ненадлежащей установки. По окончании установки передайте это руководство покупателю.
В этом руководстве по эксплуатации приведены важные меры предосторожности и информация по обеспечению надлежащего обращения с изделием, которые необходимы для предотвращения несчастных случаев. Вы обязаны прочитать, полностью понять и соблюдать все инструкции, изложенные в настоящем руководстве по эксплуатации. Несоблюдение этого требования может привести к тяжелым травмам или повреждению имущества и стать причиной аннулирования гарантии. Сохраните настоящее руководство для использования в будущем.
Изделия Sony разработаны с учетом требований по безопасности. Однако неправильное использование изделий может стать причиной получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия. Во избежание возникновения таких несчастных случаев обязательно соблюдайте соответствующие меры предосторожности.
Дата изготовления указана на изделии и упаковке на этикетке со штрих-кодом в следующем формате: YYYY/MM, где YYYY - год, MM - месяц изготовления.
Производитель: Сони Корпорейшн, 1-7-1 Конан Минато-ку Токио, 108-0075 Япония Сделано в Китае
К сведению покупателей
ПРЕДУПРЕЖДЕНИЕ
Несоблюдение приведенных ниже мер предосторожности может стать причиной смерти или получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия.
Поручите установку лицензированным подрядчикам и не допускайте детей к месту установки.
Неправильная установка кронштейна для настенной установки или телевизора может стать причиной перечисленных ниже несчастных случаев. Для выполнения установки обязательно обратитесь к лицензированным подрядчикам.
- Телевизор может упасть и стать причиной получения серьезных травм, например ушибов или переломов.
- Если стена, на которой выполняется установка кронштейна для настенной установки, неустойчивая, неровная или не вертикальная, изделие может упасть и получить повреждения или стать причиной травм или повреждения имущества. Стена должна выдерживать вес, по крайней мере, в четыре раза превышающий вес телевизора. (Информацию о весе см. в руководстве по эксплуатации или справочнике для телевизора.)
- Если установка кронштейна для настенной установки выполняется на недостаточно прочной стене, изделие может упасть и получить повреждения или стать причиной травм или повреждения имущества.
Меры предосторожности в отношении детей
- Не позволяйте детям взбираться на телевизор.
- Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их.
Для перемещения или демонтажа телевизора обязательно обратитесь к лицензированным подрядчикам.
Если транспортировка или демонтаж телевизора выполняется не лицензированными подрядчиками, он может упасть и стать причиной травм или повреждения имущества. Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 75 дюймов (189,3 см) и более) (только Египет).
После монтажа телевизора не вынимайте винты и т. д.
В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.
Не разбирайте и не меняйте детали кронштейна для настенной установки.
В противном случае кронштейн для настенной установки может упасть и стать причиной травм или повреждения имущества.
Не устанавливайте на кронштейн какое-либо другое оборудование, кроме установленного.
Этот кронштейн для настенной установки предназначен для использования только с устанавливаемыми изделиями. Если на данном монтажном кронштейне крепится оборудование, не предназначенное для такой установки, оно может упасть или получить повреждения, а также может стать причиной травм или повреждения имущества.
Во избежание перегрузки кронштейна для настенной установки не устанавливайте на нем ничего, кроме телевизора. Не трясите телевизор влево/вправо, вверх/ вниз.
В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.
Не опирайтесь на телевизор и не держитесь за него.
Не опирайтесь на телевизор и не держитесь за него, так как он может упасть и стать причиной получения серьезных травм.
ВСЕГДА храните мелкие принадлежности вне досягаемости детей, чтобы они не могли случайно проглотить их.
ВНИМАНИЕ
При несоблюдении следующих мер предосторожности существует вероятность получения травм или повреждения имущества.
- Соблюдайте осторожность, чтобы не прищемить пальцы при обращении с кронштейном для настенной установки или повороте телевизора.
- При повороте телевизора обращайтесь с ним осторожно, чтобы не задеть никого поблизости.
- Обязательно сохраните в безопасном месте неиспользованные детали для использования в дальнейшем. Храните их вне досягаемости детей.
Чистку устройства или уход за ним необходимо осуществлять, не прикладывая чрезмерных усилий.
Не перегружайте верхнюю часть телевизора. В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.
Не размещайте данное изделие вблизи медицинских устройств.
Данное изделие (включая аксессуары) оснащено магнитом(ами), который может влиять на работу кардиостимуляторов, программируемых шунтирующих клапанов для лечения гидроцефалии или других медицинских устройств. Не размещайте данное изделие вблизи лиц, пользующихся такими медицинскими устройствами. Проконсультируйтесь с врачом перед использованием данного изделия, если вы пользуетесь любым медицинским устройством.
Храните в местах, недоступных для детей или лиц, находящихся под присмотром.
Данное изделие (включая аксессуары) оснащено магнитом(ами). Проглатывание магнита(ов) может привести к серьезным последствиям, например, опасности удушения или повреждениям желудочно-кишечного тракта. В случае проглатывания магнитов (или магнита) немедленно проконсультируйтесь с врачом.
Меры предосторожности
- Если телевизор, установленный на кронштейне для настенной установки, используется в течение длительного времени, то в зависимости от материала стены позади или над телевизором могут выцвести стены или отстать обои.
- После демонтажа кронштейна для настенной установки в стене останутся отверстия.
- Не используйте кронштейн для настенной установки в местах с механическими вибрациями.
Порядок установки кронштейна для настенной установки
Для дилеров Sony
ПРЕДУПРЕЖДЕНИЕ
Следующие инструкции предназначены только для дилеров Sony. Обязательно прочтите правила техники безопасности и соблюдайте особые меры предосторожности во время установки, обслуживания и проверки данного изделия.
Не устанавливайте кронштейн для настенной установки на таких стенах, где края телевизора будут выступать за края стены.
Не устанавливайте кронштейн для настенной установки на таких поверхностях стен (например, на колоннах), где края телевизора будут выступать за края поверхности стены. Задев за выступающие края телевизора, можно получить травму или повредить имущество.
Не устанавливайте телевизор под кондиционером или над ним.
Если в течение продолжительного промежутка времени телевизор подвержен воздействию конденсата или потока воздуха из кондиционера, это может стать причиной возгорания телевизора, поражения электрическим током или неисправности телевизора.
Обязательно надежно прикрепите кронштейн для настенной установки к стене, следуя инструкциям, приведенным в настоящем руководстве по эксплуатации.
Если какой-либо из винтов ослаблен или выпал, кронштейн для настенной установки может упасть и стать причиной травм или повреждения имущества. Используйте винты, соответствующие материалу стены, и надежно закрепите устройство с помощью четырех винты диаметром 8 мм (или аналогичными).
Обязательно используйте входящие в комплект винты и детали для крепления и строго следуйте инструкциям, приведенным в данном руководстве по эксплуатации. Если при установке телевизора были использованы иные крепежные материалы, телевизор может упасть и получить повреждения или стать причиной травм.
Обязательно выполняйте сборку кронштейна, точно следуя инструкциям, изложенным в настоящем руководстве по эксплуатации.
Если какой-либо из винтов ослаблен или выпал, телевизор может упасть, что может стать причиной повреждения телевизора или получения травм.
Надежно затяните винты в предназначенных для них крепежных отверстиях.
В противном случае, телевизор может упасть, что может стать причиной повреждения телевизора или получения травм.
Следите за тем, чтобы во время установки телевизор не подвергался воздействию толчков.
Толчки могут вызвать падение и порчу телевизора. Это может привести к травме.
Устанавливайте телевизор на стене только в том случае, если она плоская и расположена под прямым углом к полу.
В противном случае телевизор может упасть и стать причиной травм.
После надлежащей установки телевизора обеспечьте безопасное расположение кабелей.
Кабели, представляющие препятствия для людей и объектов, могут стать причиной получения серьезных травм или повреждения телевизора.
Не допускайте защемления кабеля питания и соединительных кабелей.
Если кабель питания или соединительный кабель будет зажат между устройством и стеной или с силой изогнут или перекручен, то изоляция внутренних проводов может быть нарушена, что может стать причиной короткого замыкания или обрыва. Это может вызвать возгорание или привести к поражению электрическим током.
Винты, крепящие кронштейны для настенной установки к стене, в комплект поставки не входят.
При монтаже кронштейна для настенной установки используйте винты, соответствующие материалу и структуре стены.
Изделия должны храниться в картонной упаковке в темном, сухом, чистом и хорошо вентилируемом помещении в удалении от мест хранения кислот и щелочей. Температура хранения: от -20 °C до +60 °C. Влажность хранения: < 80 %.
Перед началом работы
- Рисунки телевизора, приведенные в этом руководстве, являются примерами, используемыми для объяснения операций. По этой причине рисунки могут отличаться от вашего телевизора.
Каков материал стены?
Прежде всего проверьте тип стены, на которую устанавливается телевизор.
Стена из гипсокартона со стойками
Меры предосторожности
- Максимальная толщина сухой стены: 16 мм.
- Убедитесь, что внутренний размер деревянного стержня не менее 51 мм × 102 мм в качестве стандартного или 38 мм × 89 мм в качестве номинального.
- Между крепежами обеспечьте по горизонтали не менее 406 мм свободного места.
Монолитная бетонная конструкция или бетонный блок
Меры предосторожности
- Устанавливайте кронштейн для настенной установки непосредственно на сплошную бетонную стену.
- Убедитесь, что толщина сплошной бетонной стены составляет не менее 203 мм.
- Убедитесь, что размер каждого бетонного блока составляет не менее 203 мм × 203 мм × 406 мм.
Проверка комплектации
Прилагается к SU-WL900
- Проверьте комплектность товара.
- Некоторые детали могут не использоваться для вашей модели.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Подготовка к установке
- Перед установкой приготовьте руководство по эксплуатации или справочник, а также руководство по установке.
- Выберите место установки телевизора.
- Подготовьте четыре шурупа диаметром 8 мм и четыре соответствующие шайбы (не входят в комплект). Выберите винты в соответствии с материалом стены.
- Подготовьте следующие инструменты:
| *1 | 5,5 MM 10 MM | ||
| *2 | | 1,5 H·M{15 Krc·cm} | *31,5 H·M{15 Krc·cm} |
| *2 | *4 8 MM × 60 MM | *4 |
*1 Только для гипсокартона с дюбелями
*2 Только для полнотелого бетона или бетонных блоков
*3 В зависимости от модели
*4 Обращайте внимание на выбор винтов и шайб
А Прикрепление кронштейна для настенной установки к стене из гипсокартона со стойками
WM1
Монтаж кронштейна для настенной установки на стену
1 Определите местоположение для установки.
Убедитесь, что на стене, на которую будет устанавливаться телевизор, имеется достаточно пространства для телевизора и что эта стена способна выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого телевизора.
- Информацию о размерах для установки с использованием кронштейна для настенной установки см. в разделе "Технические характеристики" в конце настоящего руководства по эксплуатации.
- Информацию о весе телевизора см. в руководстве по эксплуатации или справочнике для телевизора.
Примечание
- При установке телевизора на стену верхняя часть телевизора слегка наклоняется вперед. - Рекомендуется проверить расположение телевизора с места просмотра.
2
3 Расположите WM1 на стене и сделайте четыре отметки, совмещенные со стойками.
Примечание
- Проверьте горизонтальность WM1 с помощью уровня.
4 Просверлите верхние установочные отверстия в местах отметок.
Убедитесь, что на место на стене, где будут просверлены отверстия, обладает достаточной прочностью, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого телевизора.
Примечание
- Установочные отверстия необходимо просверлить на глубину 75 мм, используя головку сверла диаметром 5,5 мм.
5 Установите WM1 на стену и закрепите подходящими винтами (не входит в комплект) и шайбами (не входит в комплект).
Примечание
- Проверьте горизонтальность WM1 с помощью уровня.
Меры предосторожности
- Не перетягивайте деревянные винты 8 мм × 60 мм. Неверная затяжка может привести к снижению силы фиксации деревянного винта 8 мм × 60 мм.
6 Просверлите нижние установочные отверстия в местах отметок. (Инструкции по сверлению см. в шаге 4.)
7 Вставьте в отверстия подходящие винты и шайбы.
Примечание
- Проверьте горизонтальность WM1 с помощью уровня.
8 Полностью выдвиньте консоль кронштейна.
Подготовка к установке телевизора
Методы эксплуатации могут различаться в зависимости от модели. См. раздел "Подготовка для установки телевизора" на стр. 552.
Установка телевизора на стену
1
2
3
Прикрепите WM7. (Только 26 мм)
4 Прикрутите левую и правую стороны кронштейна для настенной установки и прикрепите WM3.
Примечание
- Прикрепите WM3 к той части телевизора, которая соприкасается со стеной при повороте.
- Не прикрепляйте WM3 в местах расположения наклеек, вентиляционных отверстий или динамиков.
5
6 При перемещении телевизора удерживайте его за нижнюю часть.
Примечание
- Телевизор может не прижиматься близко к стене в зависимости от типа и количества подсоединенных кабелей. Это не является неисправностью.
7
ПРЕДУПРЕЖДЕНИЕ
- Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 75 дюймов (189,3 см) и более) (только Египет).
Проверка выполнения установки
Проверьте следующие пункты.
- Шнур и кабель не перекручены и не защемлены.
ПРЕДУПРЕЖДЕНИЕ
- Неправильное расположение сетевого кабеля и т.д. может привести к возгоранию или поражению электрическим током в результате короткого замыкания. Для обеспечения безопасности убедитесь в том, что все пункты установки выполнены.
Прочая информация
При снятии телевизора выполните описанную выше процедуру в обратной последовательности.
ПРЕДУПРЕЖДЕНИЕ
- Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 75 дюймов (189,3 см) и более) (только Египет).
В Установка кронштейна для настенной установки на монолитной бетонной конструкции или бетонном блоке
WM1
Монтаж кронштейна для настенной установки на стену
1 Определите местоположение для установки.
Убедитесь, что на стене, на которую будет устанавливаться телевизор, имеется достаточно пространства для телевизора и что эта стена способна выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого телевизора.
- Информацию о размерах для установки с использованием кронштейна для настенной установки см. в разделе "Технические характеристики" в конце настоящего руководства по эксплуатации.
- Информацию о весе телевизора см. в руководстве по эксплуатации или справочнике для телевизора.
Примечание
- При установке телевизора на стену верхняя часть телевизора слегка наклоняется вперед.
- Рекомендуется проверить расположение телевизора с места просмотра.
2 Выровняйте WM1 по стене и нанесите четыре метки.
Примечание
- Проверьте горизонтальность WM1 с помощью уровня.
3 Просверлите опорные отверстия по нанесенным меткам.
Убедитесь, что на место на стене, где будут просверлены отверстия, обладает достаточной прочностью, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого телевизора.
Примечание
- Установочные отверстия необходимо просверлить на глубину 75 мм, используя головку сверла диаметром 10 мм.
5 Установите WM1 на стену и закрепите подходящими винтами (не входит в комплект) и шайбами (не входит в комплект).
Примечание
- Проверьте горизонтальность WM1 с помощью уровня.
Меры предосторожности
- Не перетягивайте деревянные винты 8 мм × 60 мм. Неверная затяжка может привести к снижению силы фиксации деревянного винта 8 мм × 60 мм.
6 Полностью выдвиньте консоль кронштейна.
Подготовка к установке телевизора
Методы эксплуатации могут различаться в зависимости от модели. См. раздел "Подготовка для установки телевизора" на стр. 552.
Установка телевизора на стену
1
2
3
Прикрепите WM7. (Только 26 мм)
4 Прикрутите левую и правую стороны кронштейна для настенной установки и прикрепите WM3.
Примечание
- Прикрепите WM3 к той части телевизора, которая соприкасается со стеной при повороте.
- Не прикрепляйте WM3 в местах расположения наклеек, вентиляционных отверстий или динамиков.
6 При перемещении телевизора удерживайте его за нижнюю часть.
Примечание
- Телевизор может не прижиматься близко к стене в зависимости от типа и количества подсоединенных кабелей. Это не является неисправностью.
ПРЕДУПРЕЖДЕНИЕ
- Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 75 дюймов (189,3 см) и более) (только Египет).
Проверка выполнения установки
Проверьте следующие пункты.
- Шнур и кабель не перекручены и не защемлены.
ПРЕДУПРЕЖДЕНИЕ
- Неправильное расположение сетевого кабеля и т.д. может привести к возгоранию или поражению электрическим током в результате короткого замыкания. Для обеспечения безопасности убедитесь в том, что все пункты установки выполнены.
Прочая информация
При снятии телевизора выполните описанную выше процедуру в обратной последовательности.
ПРЕДУПРЕЖДЕНИЕ
- Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 75 дюймов (189,3 см) и более) (только Египет).
Інформація зі встановлення з використанням кронштейна для настінного кріплення Sony (SU-WL900)
Розташування отворів для сумісного настінного кріплення:
Крім Єгипту:
163,9 см (65 дюйма) / 138,8 см (55 дюйма)
Тільки для Єгипту:
65 дюйма (163,9 см) / 55 дюйма (138,8 см)
Назва виробу «Телевізор», зазначена в цьому посібнику, може відрізнятися в залежності від моделі. Дивіться точну назву виробу в Посібнику з експлуатації або Довідковому посібнику.
До уваги споживачів
Для захисту виробу та з міркувань безпеки компанія Sony настійно рекомендує, щоб встановлення телевізора здійснювалося дилерами або ліцензованими підрядниками Sony. Не намагайтеся встановити його самостійно.
Інформація для дилерів і підрядників Sony
Приділяйте максимальну увагу безпеці під час встановлення, періодичного обслуговування та перевірки виробу.
Для встановлення цього виробу, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора, необхідно мати достатній досвід. Довіряйте виконання монтажу тільки дилерам чи ліцензованим підрядникам Sony та приділяйте належну увагу безпеці під час встановлення. Компанія Sony не несе жодної відповідальності за збитки й травми, викликані неправильною експлуатацією чи встановленням.
Для безпечного та правильного встановлення слід дотримуватися посібника з експлуатації кронштейна для настінного кріплення, посібника з експлуатації телевізора та вказівок цього посібника.
Кронштейн для настінного кріплення
Відомості з безпеки
Дякуємо за придбання цього виробу.
До уваги споживачів
Встановлення телевізора на стіні
ЗАСТЕРЕЖЕННЯ
ДОРУЧАЙТЕ ВСТАНОВЛЕННЯ ПРОФЕСИОНАЛАМ
Цей виріб має бути встановлений фахівцем, який уміс визначати міцність стіни, що повинна витримувати вагу телевізора. Неправильно закріплений телевізор може впасти і завдати важкої травми. Компанія Sony не несе жодної відповідальності за збитки і травми, спричинені неправильним використанням чи встановленням цього виробу, а також застосуванням виробів, відмінних від зазначеного. Це не стосується ваших прав передбаченях законом (якщо такі €).
До уваги дилерів компанії Sony
Для встановлення цього виробу необхідно мати достатні знання та навички. Обов'язково уважно прочитайте цей посібник з експлуатації, щоб безпечно виконати роботи з монтажу. Компанія Sony не несе відповідальності за шкоду та травми, що виникли через неправильне поводження або неналежно виконаний монтаж. Після встановлення передайте цей посібник споживачу.
У цьому посібнику з експлуатації описано правильне поводження з виробом, а також наведено важливі застережні заходи, необхідні для уникнення нещасних випадків. Уважно прочитайте всі інструкції в цьому посібнику з експлуатації й ретельно виконуйте їх. Недотримання цієї вимоги може причинити тяжку травму, серйозне пошкодження майна й ануляцію гарантії. Зберігайте цей посібник для перегляду в майбутньому.
Під час розробки продуктів Sony безпека стоїть на першому місці. Однак, неправильне поводження з виробами може призвести до серйозних травм унаслідок пожежі, ураження електричним струмом, перекидання виробу чи його падіння. Щоб запобігти таким випадкам, обов'язково дотримуйтеся правил техніки безпеки.
Дата виготовлення зазначена на виробі та упаковці на етикетці зі штрих-кодом у наступному форматі: YYYY/MM, де YYYY - рік, MM - місяць виготовлення.
Виробник: Соні Корпорейшн, 1-7-1 Конан Мінато-ку Токіо, 108-0075 Японія Зроблено в Китаї
До уваги споживачів
ЗАСТЕРЕЖЕННЯ
Якщо не дотримуватися наведених нижче застережних заходів, можливі серйозні травми чи смерть унаслідок пожежі, ураження електричним струмом чи падіння виробу.
Обов'язково доручіть установлення підрядникам, які мають ліцензію, та слідкуйте за тим, щоб під час монтажу поруч не було дітей.
Якщо кронштейн для настінного кріплення або телевізор установлено неправильно, можуть статися наведені нижче нещасні випадки. Монтаж мають виконувати підрядники, які мають ліцензію.
- Телевізор може впести та призвести до таких серйозних травм, як синець або перелом.
- Якщо стіна, на яку встановлюється кронштейн для настінного кріплення, нестабільна, нерівна або неперпендикулярна підлозі, кронштейн може впести та стати причиною травмування або пошкодження майна. Стіна має бути здатною витримати вагу, що причинăмні у чотири рази перевищує вагу телевізора. (Вагу телевізора можна дізнатися в Посібнику з експлуатації або Довідковому посібнику.)
- Якщо кронштейн для настінного кріплення встановлюється на стіні недостатньо надійно, кронштейн може впасти та стати причиною травмування або пошкодження майна.
Щодо дітей
- Не дозволяйте дітям залазити на телевізор.
- Тримайте малі деталі поза доступом дітей, щоб діти їх випадково не проковтнули.
Обов'язково доручіть переміщення або демонтування телевізора підрядниками, які мають ліцензію.
Якщо інші особи, окрім підрядників, які мають ліцензію, переміщуватимуть чи демонтуватимуть телевізор, то він може впасти та стати причиною травмування або пошкодження майна. Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім Єгипту).
Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більшою) (тільки для Єгипту).
Не викручуйте гвинти, тощо, після монтування телевізора.
Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна.
Не змінюйте деталі кронштейна для настінного кріплення.
Якщо зробити це, кронштейн для настінного кріплення може впасти та завдати серйозних травм чи призвести до пошкодження майна.
Не встановлюйте ніяких інших пристроїв, крім зазначеного.
Цей кронштейн для настінного кріплення призначено для використання лише із зазначеним виробом. У випадку встановлення інших пристроїв, крім зазначених, вони можуть впести чи зламатися та завдати серіюзних травм чи призвести до пошкодження майна.
Не застосовуйте до кронштейна для настінного кріплення інші навантаження, окрім телевізора. Не розхитуйте телевізор уліво/вправо чи вгору/вниз.
Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна.
Не спирайтеся на телевізор і не чіпляйтеся за нього.
Не спирайтеся на телевізор і не чіпляйтеся за нього, оскільки він може впасти на вас та завдати серйозних травм.
ЗАВЖДИ тримайте дрібні деталі поза межами доступу дітей, щоб діти їх випадково не проковтнули.
ПОПЕРЕДЖЕННЯ
Якщо не дотримуватися наведених нижче застережних заходів, це може призвести до серйозних травм чи пошкодження майна.
- Пильнуйте, щоб не защемити пальці під час регулювання кронштейна для настінного кріплення або зміни кута нахилу телевізора.
- Розвертайте телевізор обережно, щоб не зачепити того, хто перебуває поруч.
- Зберігайте деталі, що не використовуються, у безпечному місці. Тримайте їх у недоступному для дітей місці.
Під час очищення або обслуговування виробу не прикладайте до нього надмірної сили.
Не прикладайте надмірної сили до верхньої частини телевізора. Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна.
Не кладіть цей виріб поблизу медичних пристроїв.
Цей виріб (включно з приладдям) містить магніт(и), які можуть перешкоджати роботі кардіостимуляторів, програмованих шунтувальних клапанів, призначених для лікування гідроцефалії, та інших медичних пристроїв. Не кладіть цей виріб поблизу людей, що використовують такі медичні пристрої. Якщо ви використовуєте будь-який з цих медичних пристроїв, проконсультуйтеся з лікарем, перш ніж починати користуватися цим виробом.
Тримайте в місцях, недоступних для дітей та осіб, які потребують нагляду.
Цей виріб (включно з приладдям) містить магніт(и). Проковтування магніту(ів) становить велику небезпеку, як-от можливість задушення або травмування шлунково-кишкового тракту. У разі проковтування магнітів (або магніту) негайно зверніться до лікаря.
Застережні заходи
- Якщо телевізор, установлений на кронштейн для настінного кріплення, буде використовуватися протягом тривалого часу, залежно від матеріалу, яким вкрита стіна, поверхня стіни за телевізором чи над ним може знебарвитися або від стіни можуть відклеітися шпалери.
- Якщо кронштейн для настінного кріплення зняти після того, як його було встановлено на стіні, в стіні залишаться отвори від шурупів.
- Не використовуйте кронштейн для настінного кріплення в місцях, де відбувається механічна вібрація.
Встановлення кронштейна для настінного кріплення
До уваги дилерів компанії Sony
ЗАСТЕРЕЖЕННЯ
Наведені нижче інструкції призначено лише для дилерів компанії Sony. Обов'язково прочитайте застережні заходи, викладені вище, і зверніть особливу увагу на безпеку під час монтажу, обслуговування та перевірки цього виробу.
Не встановлюйте кронштейн для настінного кріплення в місцях на стіні, де краї чи боки телевізора виступають за межі поверхні стіни.
Не встановлюйте кронштейн для настінного кріплення на таких поверхнях, як колони, оскільки в цих місцях краї чи боки телевізора виступають за межі поверхні стіни. Якщо людина чи предмет випадково вдарить по кугу чи боковій стороні телевізора, які виступають за край стіни, це може спричинити травму або призвести до пошкодження майна.
Не встановлюйте телевізор над чи під кондиціонером.
Якщо телевізор протягом тривалого часу зазнає впливу води, що витікає, або потоку повітря з кондиціонера, це може спричинити пожежу, ураження електричним струмом або несправності в роботі телевізора.
Надійно встановлюйте кронштейн для настінного кріплення на стіні відповідно до інструкцій у цьому посібнику з експлуатації.
Якщо гвинти слабо закріплені або випадають, кронштейн для настінного кріплення може власти і стати причиною травмування або пошкодження майна. Гвинти мають відповідати матеріалу, яким вкрита стіна. Використовуйте тільки такі гвинти, що підходять для матеріалу стіни. Надійно встановіть пристрій за допомогою чотирьох гвинти діаметром 8 мм (або еквівалентного розміру).
Використовуйте гвинти та допоміжні частини з комплекту постачання належним чином відповідно до інструкцій у цьому посібнику з експлуатації. Використання деталей-замінників може призвести до падіння телевізора та травмування людей чи до пошкодження телевізора.
Збирайте кронштейн належним чином, дотримуючись процедури, описаної в цьому посібнику з експлуатації.
Якщо гвинти слабо закріплені або випадають, телевізор може впасти та травмувати людей або ж телевізор може пошкодитись.
Надійно затягніть гвинти у зазначеному положенні.
Якщо це не зробити, телевізор може впасти та травмувати людей або ж телевізор може пошкодитись.
Під час монтажу слід уникати поштовхів у напрямку телевізора.
У разі поштовху телевізор може впасти або розбитися. Це може стати причиною травмування.
Встановлюйте телевізор на перпендикулярній стіні з рівною поверхнею.
Якщо ця умова не виконується, телевізор може впести та завдати серйозних травм.
Після монтажу телевізора зафіксуйте кабелі належним чином.
Якщо люди або об'єкти заплутаються в кабелях, це може привести до пошкодження телевізора або травмування.
Слідкуйте за тим, щоб шнур живлення змінного струму або з'єднувальний кабель не був затиснутий.
Якщо шнур живлення змінного струму або з'єднувальний кабель затиснений між виробом та стіною або зігнути чи скручений із прикладанням сили, його внутрішні провідники можуть оголитися й спричинити коротке замикання або пробивання електричного струму. Це може призвести до пожежі або ураження електричним струмом.
Гвинти, за допомогою яких кронштейн для настінного кріплення кріпиться на стіні, не входять до комплекту постачання.
Під час монтування кронштейна для настійного кріплення використовуйте гвинти відповідно до структури стіни та матеріалу, яким вона вкрита.
Зберігайте вироби в картонній коробці, у темному, сухому, чистому приміщенні з доброю вентиляцією, окремо від місць зберігання кислот і лугів. Температура зберігання: від -20 °C до +60 °C. Вологість зберігання: < 80 %.
Перед початком роботи
- Зображення телевізора на ілюстраціях у цьому посібнику наведено як приклади для наочності опису операцій. Тому фактичний вигляд телевізора може відрізнятися від зображеного на цих ілюстраціях.
З якого матеріалу виготовлено стіну?
Спочатку визначте тип стіни, на якій буде встановлено телевізор.
Гіпсокартон із брусами
Застережні заходи
- Максимальна товщина стіни з гіпсокартону: 16 мм.
- Мінімальні розміри внутрішнього дерев'яного бруса: 51 мм × 102 мм (звичайні розміри) або 38 мм × 89 мм (номінальні розміри).
- Мінімальний розмір між кріпленнями по горизонталі: 406 мм.
Монолітний бетон або бетонні блоки
Застережні заходи
- Встановлюйте кронштейн для настінного кріплення безпосередньо на монолітній бетонній стіні.
- Мінімальна товщина монолітної бетонної стіни: 203 мм.
- Мінімальні розміри окремого бетонного блока: 203 мм × 203 мм × 406 мм.
Постачається з SU-WL900
- Перевірте, чи всі деталі включено до комплекту постачання.
- Деякі деталі можуть не використовуватися для вашої моделі.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Підготовка до встановлення
- Перед встановленням уважно ознайомтесь із Посібником з експлуатації або Довідковим посібником та Посібником із налаштування телевізора.
- Перевірте положення встановлення телевізора.
- Підготуйте чотири гвинти діаметром 8 мм та чотири підходящі шайби (не входять до комплекту постачання). Підберіть гвинти відповідно до матеріалу, яким вкрита стіна.
- Підготуйте показані нижче інструменти:
| *1 | 5,5 MM 10 MM | ||
| *2 | | 1,5 H·M{15 Krc·cm} | *31,5 H·M{15 Krc·cm} |
| *2 | *48 MM × 60 MM | *4 |
*1 Тільки для стіни з гіпсокартону з брусами
*2 Тільки для стіни з монолітного бетону чи бетонних блоків
*3 Залежно від моделей
*4 Уважно вибирайте гвинти та шайби
A Встановлення кронштейна для настінного кріплення на гіпсокартоні із брусами
WM1
Встановлення кронштейна для настінного кріплення на стіні
1 Визначте місце встановлення.
Переконайтеся, що стіна має достатні розміри для телевізора та в змозі витримати вагу, щонайменше в чотири рази більшу за вагу телевізора.
- Розміри для встановлення кронштейна для настінного кріплення на стіні дивіться в розділі «Технічні характеристики» в кінці посібника з експлуатації.
- Вагу телевізора можна знайти в Посібнику з експлуатації або Довідковому посібнику до телевізора.
Примітка
- Якщо телевізор встановлено на стіні, верхня частина телевізора буде трохи нахилена вперед.
- Обов'язково перевірте, чи зручно дивитися телевізор у вибраному місці.
2
3
Прикладіть кронштейн WM1 до стіни і зробіть чотири позначки на брусах.
Примітка
- Скористайтеся рівнем, щоб розташувати горизонтально.
WM1
4 Просвердліть верхні напрямні отвори в позначених місцях.
Переконайтеся, що стіна в тому місці, де буде просвердлено отвори, є достатньо міцною, щоб витримати вагу, щонайменше в чотири рази більшу за вагу телевізора.
Примітка
- Глибина напрямних отворів — 75 мм, діаметр свердла — 5,5 мм.
5 Закріпіть кронштейн WM1 на стіні, використовуючи підходящі гвинти (не входять до комплекту постачання) і шайби (не входять до комплекту постачання).
Примітка
- Скористайтеся рівнем, щоб розташувати WM1 горизонтально.
Застереження
- Не перетягуйте дерев'яний гвинт 8 мм × 60 мм. Надмірне затягування може негативно вплинути на міцність кріплення дерев'яного гвинта 8 мм × 60 мм.
6 Просвердліть нижні напрямні отвори в позначених місцях. (Дивіться інструкції на кроці 4.)
7 Вставте в отвори підходящі гвинти із шайбами.
Примітка
- Скористайтеся рівнем, щоб розташувати WM1 горизонтально.
8 Повністю розкладіть консоль кронштейна.
Підготовка до встановлення телевізора
Способи роботи можуть відрізнятися в залежності від моделі. Див. «Підготування до встановлення телевізора» на стор. 552.
Установлення телевізора на стіні
3 Прикріпіть WM7. (Лише для 26 мм)
4 Прикрутіть ліву та праву частину кронштейна для настінного кріплення та прикріпіть WM3.
Примітка
- Прикріпіть WM3 до тієї частини телевізора, яка при його розвертенні торкається стіни.
- Не прикріплюйте WM3 на етикетках, вентиляційних отворах та динаміку.
5
6
Переміщуючи телевізор, міцно тримайте його знизу.
Примітка
- В залежності від типу і кількості під'єднаних кабелів можливо, що телевізор не можна буде присунути ближче до стіни. Не слід розглядати це як проблему.
7
ЗАСТЕРЕЖЕННЯ
- Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім Єгипту). Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більшою) (тільки для Єгипту).
Перевірка після завершення встановлення
Перевірте зазначені нижче пункти.
- Шнур і кабель не перекручені й не затиснені.
ЗАСТЕРЕЖЕННЯ
- Неправильне розміщення шнура живлення змінного струму тощо може стати причиною пожежі або ураження електричним струмом унаслідок короткого замикання. З метою безпеки обов'язково перевірте все після завершення встановлення.
Інші відомості
Під час знімання телевізора дотримуйтеся вказаної процедури встановлення у зворотному порядку.
ЗАСТЕРЕЖЕННЯ
- Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім Єгипту).
Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більшою) (тільки для Єгипту).
В Встановлення кронштейна для настінного кріплення на стіні з монолітного бетону або бетонних блоків
WM1
Встановлення кронштейна для настінного кріплення на стіні
1 Визначте місце встановлення.
Переконайтеся, що стіна має достатні розміри для телевізора та в змозі витримати вагу, щонайменше в чотири рази більшу за вагу телевізора.
- Розміри для встановлення кронштейна для настінного кріплення на стіні дивіться в розділі «Технічні характеристики» в кінці посібника з експлуатації.
- Вагу телевізора можна знайти в Посібнику з експлуатації або Довідковому посібнику до телевізора.
Примітка
- Якщо телевізор встановлено на стіні, верхня частина телевізора буде трохи нахилена вперед.
- Обов'язково перевірте, чи зручно дивитися телевізор у вибраному місці.
2 Прикладіть WM1 до стіни та зробіть чотири позначки.
Примітка
- Скористайтеся рівнем, щоб розташувати WM1 горизонтально.
3 Просвердліть напрямні отвори в позначених місцях.
Переконайтеся, що стіна в тому місці, де буде просвердлено отвори, є достатньо міцною, щоб витримати вагу, щонайменше в чотири рази більшу за вагу телевізора.
Примітка
- Глибина напрямних отворів — 75 мм, діаметр свердла — 10 мм.
4
5
Закріпіть кронштейн WM1 на стіні, використовуючи підходящі гвинти (не входять до комплекту постачання) і шайби (не входять до комплекту постачання).
Примітка
- Скористайтеся рівнем, щоб розташувати WM1 горизонтально.
Застереження
- Не перетягуйте дерев'яний гвинт 8 мм × 60 мм. Надмірне затягування може негативно вплинути на міцність кріплення дерев'яного гвинта 8 мм × 60 мм.
6
Повністю розкладіть консоль кронштейна.
Підготовка до встановлення телевізора
Способи роботи можуть відрізнятися в залежності від моделі. Див. «Підготування до встановлення телевізора» на стор. 552.
Установлення телевізора на стіні
3 Прикріпіть WM7. (Лише для 26 мм)
4 Прикрутіть ліву та праву частину кронштейна для настінного кріплення та прикріпіть WM3.
Примітка
- Прикріпіть WM3 до тієї частини телевізора, яка при його розвертенні торкається стіни.
- Не прикріплюйте WM3 на етикетках, вентиляційних отворах та динаміку.
5
6 Переміщуючи телевізор, міцно тримайте його знизу.
Примітка
- В залежності від типу і кількості під'єднаних кабелів можливо, що телевізор не можна буде присунути ближче до стіни. Не слід розглядати це як проблему.
7
ЗАСТЕРЕЖЕННЯ
- Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім Єгипту).
Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більшою) (тільки для Єгипту).
Перевірка після завершення встановлення
Перевірте зазначені нижче пункти.
- Шнур і кабель не перекручені й не затиснені.
ЗАСТЕРЕЖЕННЯ
- Неправильне розміщення шнура живлення змінного струму тощо може стати причиною пожежі або ураження електричним струмом унаслідок короткого замикання. З метою безпеки обов'язково перевірте все після завершення встановлення.
Інші відомості
Під час знімання телевізора дотримуйтеся вказаної процедури встановлення у зворотному порядку.
ЗАСТЕРЕЖЕННЯ
- Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім Єгипту).
Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більшою) (тільки для Єгипту).
Paigaldusteave Sony seinale paigaldamise kinnituse (SU-WL900) kasutamise kohta
Ühilduv seinakinnituse avade muster:
V.a Egiptus:
163,9 cm (65 tolli) / 138,8 cm (55 tolli)
Ainult Egiptus:
65 tolli (163,9 cm) / 55 tolli (138,8 cm)
Käesolevas juhendis toodud toote nimi „teler“ võib sõltuvalt teie mudelist erineda. Tegeliku toote nime leiate kasutusjuhendist või teatmikust.
Klientidele
Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt, et teleri paigaldaks Sony edasimüüja või litsentseeritud töövõtja. Ärge proovige seda ise paigaldada.
Sony edasimüüjatele ja töövõtjatele
Pöörake selle toote paigaldamisel, regulaarsel hooldamisel ja kontrollimisel täielikult tähelepanu ohutusele.
Selle toote paigaldamiseks on vajalik piisav kogemus, eriti teleri raskusele vastupidava seina tugevuse välja selgitamiseks. Laske see toode kinnitada seinale Sony edasimüüjal või litsentseeritud töövõtjal ja pöörake paigaldamisel piisavalt tähelepanu ohutusele. Sony ei vastuta kahjustuste ega vigastuste eest, mille on põhjustanud sobimatu käsitsemine või vale paigaldamine.
Ohutuse tagamiseks ja õigeks paigaldamiseks järgige seinale paigaldamise kinnituse kasutusjuhendit, teleri kasutusjuhendit ja selle juhendi juhiseid.
Seinale paigaldamise kinnitus
Ohutusest
Täname teid selle toote soetamise eest.
Klientidele
Teleri paigaldamine seinale
HOIATUS
NÕUTAV ON ASJATUNDLIK PAIGALDUS!
Seda toodet tohib paigaldada vaid professionaalne paigaldaja, kelle väljaõpe võimaldab hinnata, kas sein on teleri kaalu jaoks piisavalt tugev. Kui seda ei fikseerita paigaldamisel nõuetekohaselt, võib teler kukuda ja põhjustada raskeid vigastusi. Sony ei ole vastutav mis tahes kahjustuste või vigastuste eest, mis on tingitud nõuetele mittevastavast käsitsemisest või paigaldamisest või paigaldatavast erineva toote paigaldamisest. See ei mõjuta teie seadusejärgseid õigusi (kui neid on).
Sony edasimüüjatele
Käesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Lugege käesolev kasutusjuhend hoolikalt läbi, et tagada ohutu paigaldus. Sony ei vastuta kahjustuste või vigastuste eest, mis on tingitud toote valest kasutamisest või ebakorrektsest paigaldusest. Andke see juhend pärast paigalduse löpetamist kliendile.
Käesolev kasutusjuhend tutvustab toote õiget kasutamist ja olulisi ettevaatusabinõusid önnetuste vältimiseks. Teie kohus on lugeda hoolikalt kõiki selles kasutusjuhendis sisalduvaid suuniseid, teha need endale selgeks ning neid järgida. Selle juhise eiramisega võivad kaasneda rasked kehavigastused või varakahju ning see võib tühistada garantii. Säilitage juhend edaspidiseks kasutamiseks.
Sony toodete loomisel on lähtutud ohutusest. Toodete vale kasutamine võib tekitada tõsiseid vigastusi tulekahju, elektrilöögi, toote ümberminemise või kukkumise tagajärjel. Nimetatud õnnetuste vältimiseks tuleb järgida ohutusabinõusid.
Klientidele
HOIATUS
Järgmiste ettevaatusabinõude eiramine võib põhjustada tõsiseid vigastusi või surma tulekahju, elektrilöögi, toote ümberminemise või kukkumise tagajärjel.
Laske paigaldamine teostada litsentsitud töövõtjatel ja hoidke lapsed paigaldustöödest eemale.
Seinale paigaldamise kinnituse või teleri vale paigaldamine võib põhjustada järgmisi önnetusi. Laske paigaldus teostada litsentsitud töövõtjatel.
- Teler võib kukkuda ja tekitada tõsise vigastuse, nt verevalum või luumurd.
- Kui seinale paigaldamise kinnitus paigaldatakse ebastabiilsele, ebatasasele või põrandagade mittevertikaalsele seinale, võib seade kukkuda ja tekitada vigastusi või varalist kahju. Sein peab taluma vähemalt neljakordset teleri raskust. (Vaadake teleri kasutusjuhendist või teatmikust selle raskust.)
- Kui seinale paigaldamise kinnitus ei ole paigaldatud piisavalt tugevalt, võib seade kukkuda ja tekitada vigastusi või varalist kahju.
Laske teleri liigutamist või eemaldamist teostada litsentsitud töövõtjatel.
Kui telerit transpordivad või eemaldavad seinalt mittelitsentsitud töövõtjad, võib teler kukkuda ja tekitada vigastusi või varalist kahju. Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egiptus).
Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egiptus).
Ärge eemaldage pärast teleri paigaldamist kruvisid vms.
Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.
Ärge tehke seinale paigaldamise kinnituse osadele muudatusi.
Seda tehes võib seinale paigaldamise kinnitus kukkuda ja tekitada vigastusi või varalist kahju.
Paigaldage seinakinnitusele ainult paigaldatav toode.
See seinale paigaldamise kinnitus on mõeldud kasutamiseks ainult paigaldatava tootega. Muude seadmete paigaldamisel võib seinakinnitus kukkuda või puruneda ja tekitada vigastusi või varalist kahju.
Ärge asetage seinale paigaldamise kinnitusele telerist suuremat koormust. Ärge raputage telerit vasakule/paremale ega üles/alla.
Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.
Ärge toetuge telerile või rippuge selle küljes.
Ärge toetuge telerile või rippuge selle küljes, kuna see võib teile peale kukkuda ja tekitada tõsise vigastuse.
Hoidke väikesed tarvikud ALATI lastele kättesaamatult, et neid kogemata alla ei neelataks.
ETTEVAATUST
Järgmiste ettevaatusabinõude eiramine võib tekitada vigastusi või varalist kahju.
- Olge ettevaatlik, et sõrmed ei jääks seinale paigaldamise kinnituse käsitsemisel või teleri pööramisel kuhugi vahele.
- Telerikomplekti pööramisel olge ettevaatlik ja jälgige, et te ei lööks vastu lähedalolevaid inimesi.
- Pange kasutamata jäänud osad edasiseks kasutamiseks kindlasti turvalisse kohta hoiule.
Hoidke lastele kättesaamatus kohas.
Ärge rakendage toote puhastamisel või hooldamisel liigset jõudu.
Ärge rakendage teleri pealmisele küljele liigset jõudu. Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.
Ärge asetage toodet meditsiiniseadmete lähedusse.
Toode ja selle tarvikud sisaldavad magneteid, mis võivad häirida südamerütmureid, vesipea raviks kasutatavaid programmitavaid šuntklappe või muid meditsiiniseadmeid. Ärge asetage toodet sääraseid meditsiiniseadmeid kasutavate isikute lähedusse. Kui kasutate mõnda sellist meditsiiniseadet, pidage enne selle toote kasutamist nõu oma arstiga.
Hoidke toodet lastele ja järelevalvet vajavatele täiskasvanutele kättesaamatus kohas.
Toode ja selle tarvikud sisaldavad magneteid, mille allaneelamine võib põhjustada raskeid kehavigastusi (lämbumisoht või soolestiku vigastused). Magneti allaneelamise korral pidage viivitamatult nõu arstiga.
Ettevaatusabinõud
- Teleri pikaajalisel kasutamisel seinale paigaldamise kinnitusele paigaldatuna võib teleri taga või selle kohal olev sein värvi muuta või tapeet lahti tulla, olenevalt seina materjalist.
- Seinale paigaldamise kinnituse seinalt eemaldamisel pärast selle paigaldamist jäävad alles kruviaugud.
- Ärge kasutage seinale paigaldamise kinnitust kohas, kus see puutub kokku mehaaniliste vibratsioonidega.
Seinale paigaldamise kinnituse paigaldamine
Sony edasimüüjatele
HOIATUS
Järgmised suunised on möeldud ainult Sony edasimüüjatele. Lugege läbi eelnevalt kirjeldatud ohutusabinõud ja pöörake toote paigaldamisel, hooldamisel ja kontrollimisel erilist tähelepanu ohutusele.
Ärge paigaldage seinale paigaldamise kinnitust seinale, kus teleri nurgad või küljed eenduvad seinast.
Ärge paigaldage seinale paigaldamise kinnitust seinale, nt piilarile, kus teleri nurgad või küljed eenduvad seinast. Teleri eenduva nurga või külje vastu põrkumine võib tekitada vigastusi või varalist kahju.
Ärge paigaldage telerit öhukonditsioneeri alla või selle kohale.
Teleri pikaajaline kokkupuude õhukonditsioneerist tuleva õhuvoolu või sellest lekkiva veega võib tekitada tulekahju või elektrilöögi või põhjustada teleri rikke.
Paigaldage seinale paigaldamise kinnitus tugevalt seinale, järgides käesoleva kasutusjuhendi suuniseid.
Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib seinale paigaldamise kinnitus kukkuda ja tekitada vigastusi või varalist kahju. Kasutage seina materjalile sobivaid kruvisid ja paigaldage seade tugevalt, kasutades nelja 8 mm (või samaväärse) läbimõõduga kruvi.
Veenduge, et kasutate kaasasolevaid kruvisid ja kinnitusdetaile öigesti vastavalt käesoleva kasutusjuhendi suunistele. Kinnitusvahendite asendamisel võib teler kukkuda ja põhjustada kellelegi kehavigastuse või teleri kahjustusi.
Pange seinakinnitus õigesti kokku vastavalt käesoleva kasutusjuhendi suunistele.
Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib teler kukkuda ja tekitada vigastusi või kahjustada telerit.
Keerake kruvid tugevalt kinni ettenähtud kohtades.
Vastasel korral võib teler kukkuda ja põhjustada kellelegi kehavigastuse või teleri kahjustusi.
Veenduge, et teler ei saaks paigaldamise ajal pôrutada.
Põrutuste korral võib teler kukkuda või puruneda. See võib tekitada vigastuse.
Paigaldage teler vertikaalsele ja siledale seinale.
Vastasel korral võib teler kukkuda ja tekitada vigastuse.
Pärast teleri nõuetekohast paigaldamist veenduge, et kaablid on paigaldatud ohutult.
Kaablitesse takerdumine võib tekitada vigastuse või kahjustada telerit.
Vältige vahelduvvoolu toitekaabli või ühenduskaabli muljumist.
Kui vahelduvvoolu toitekaabel või ühenduskaabel on seinakinnituse ja teleri vahele surutud või neid on jõuga väänatud, võivad kaablisisesed elektrijuhtmed tekitada lühise või põhjustada elektrikatkestuse. See võib põhjustada tulekahju või elektrilöögi.
Seinale paigaldamise kinnituse seinale kinnitamiseks ettenähtud kruvid ei kuulu komplekti.
Kasutage seinale paigaldamise kinnituse paigaldamisel seina materjalile ja konstruktsioonile vastavaid kruvisid.
Enne alustamist
- Käesolevas juhendis olevad teleri illustratsioonid on näited, mida kasutatakse töö selgitamiseks. Seetõttu võivad illustratsioonid teie tegelikust telerist erineda.
Millest teie sein tehtud on?
Esiteks kontrollige seina tüüpi, millele kavatsete teleri paigutada.
Karkassiga kipssein
Ettevaatusabinõud
- Maksimaalne kipsseina paksus: 16 mm.
- Veenduge, et sisemise puittala suurus oleks vähemalt 51 mm × 102 mm (tavaline) või 38 mm × 89 mm (nimiväärtus).
- Hoidke kinnitusdetailide vahel vähemalt 406 mm laiune vahe.
Kõva betoon või betoonplokk
Ettevaatusabinõud
- Paigaldage seinale paigaldamise kinnitus otse köva betoonseina peale.
- Veenduge, et betoonseina paksus oleks vähemalt 203 mm.
- Veenduge, et iga betoonploki suurus oleks vähemalt 203 mm × 203 mm × 406 mm.
Komplektis SU-WL900-ga
- Veenduge, et köik osad on olemas.
- Mõnesid osasid ei pruugita teie mudeliga kasutada.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Ettevalmistus
- Enne paigaldamist otsige välja ja hoidke käepärast teleri kasutusjuhend või teatmik ja seadistusjuhend.
- Määrake kindlaks teleri paigalduskoht.
- Valmistage ette neli 8 mm läbimõõduga kruvi ja neli korralikku seibi (pole komplektis). Valige seina materjaliga sobivad kruvid.
- Valmistage ette järgmised tööriistad:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Ainult karkassiga kipsseinale
*2 Ainult kövale betoonile või betoonplokile
*3 Olenevalt mudelist
*4 Olge kruvide ja seibide valimisel tähelepanelik
A Seinale paigaldamise kinnituse kinnitamine karkassiga kipsseinale
WM1
Seinale paigaldamise kinnituse paigaldamine seinale
1 Tehke kindlaks paigalduskoht.
Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudab kanda vähemalt neljakordset teleri raskust.
- Seinale paigaldamise kinnituse seinale paigaldamise mõõtmeid vaadake käesoleva kasutusjuhendi lõpus olevast jaotisest „Tehnilised andmed”.
- Vaadake teleri raskust oma teleri kasutusjuhendist või teatmikust.
Märkus.
- Kui teler on seinale paigaldatud, kaldub teleri ülemine osa vähesel määral ettepoole.
- Soovitame teleri paigutust kontrollida selle vaatamiskohast.
2
3 Joondage WM1 seina külge ja tehke neli taladega joondatud märki.
Märkus.
- Kontrollige loodi abil, kas WM1 on loodis.
4 Puurige märkidele ülemised juhtaugud.
Veenduge, et seina puuritavate aukude asukoht oleks piisavalt tugev, et kanda vähemalt neljakordset teleri raskust.
Märkus.
- Juhtaugud tuleb puurida 75 mm sügavusele, kasutades 5,5 mm läbimõõduga puuriotsakut.
5 Kasutage WM1 seinale paigaldamiseks sobivaid kruvisid (pole komplektis) ja seibe (pole komplektis).
Märkus.
- Kontrollige loodi abil, kas WM1 on loodis.
Ettevaatust!
- Ärge pingutage üleliia puidust kruvisid 8 mm × 60 mm. Vale pingutamine võib vähendada puidust kruvide 8 mm × 60 mm hoidejõudu.
6 Puurige märkidele alumised juhtaugud. (Puurimisjuhiste saamiseks pöörduge punkti 4.)
7 Paigaldage aukudesse sobivad kruvid ja seibid.
Märkus.
- Kontrollige loodi abil, kas WM1 on loodis.
8 Tõmmake raami tugi lõpuni välja.
Ettevalmistus teleri paigaldamiseks
Kasutusmeetodid võivad sõltuvalt mudelist erineda. Vt jaotist „Ettevalmistus teleri paigaldamiseks” Ik 552.
Teleri paigaldamine seinale
3 Kinnitage WM7. (Ainult 26 mm)
4 Kinnitage kruvidega seinale paigaldamise kinnituse vasak ja parem pool ja kinnitage WM3.
Märkus.
- Kinnitage WM3 teleri sellele osale, mis puutub selle pööramisel kokku seinaga.
- WM3 ei tohi kinnitada siltidele, õhutusavadele ega kölarile.
5
6
Hoidke teleri liigutamisel seda korralikult põhjast kinni.
Märkus.
- Olenevalt kinnitatud kaablite tüübist ja arvust ei pruugi telerit olla võimalik seina lähedale liigutada. See ei ole rike.
7
HOIATUS
- Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egiptus).
Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egiptus).
Paigaldusjärgne kontroll
Kontrollige järgmist.
- Toite- ja ühenduskaablid ei ole väändunud ega kokku surutud.
HOIATUS
- Vahelduvvoolu toitekaabli jms paigaldamine valesse kohta võib põhjustada lühise tagajärjel elektrilöögi või tulekahju. Teostage paigaldusjärgne kontroll, et tagada ohutus.
Muu teave
Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.
HOIATUS
- Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egiptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egiptus).
B Seinale paigaldamise kinnituse paigaldamine kövale betoonile vöi betoonplokile
Seinale paigaldamise kinnituse paigaldamine seinale
1 Tehke kindlaks paigalduskoht.
Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudab kanda vähemalt neljakordset teleri raskust.
- Seinale paigaldamise kinnituse seinale paigaldamise mõõtmeid vaadake käesoleva kasutusjuhendi lõpus olevast jaotisest „Tehnilised andmed”.
• Vaadake teleri raskust oma teleri kasutusjuhendist või teatmikust.
Märkus.
- Kui teler on seinale paigaldatud, kaldub teleri ülemine osa vähesel määral ettepoole.
- Soovitame teleri paigutust kontrollida selle vaatamiskohast.
2 Joondage WM1 seina külge ja tehke neli märki.
Märkus.
- Kontrollige loodi abil, kas WM1 on loodis.
3 Puurige tähistatud kohtadesse abiaugud.
Veenduge, et seina puuritavate aukude asukoht oleks piisavalt tugev, et kanda vähemalt neljakordset teleri raskust.
Märkus.
- Juhtaugud tuleb puurida 75 mm sügavusele, kasutades 10 mm läbimõõduga puuriotsakut.
5 Kasutage WM1 seinale paigaldamiseks sobivaid kruvisid (pole komplektis) ja seibe (pole komplektis).
Märkus.
- Kontrollige loodi abil, kas WM1 on loodis.
Ettevaatust!
- Ärge pingutage üleliia puidust kruvisid 8 mm × 60 mm. Vale pingutamine võib vähendada puidust kruvide 8 mm × 60 mm hoidejõudu.
6 Tõmmake raami tugi lõpuni välja.
Ettevalmistus teleri paigaldamiseks
Kasutusmeetodid võivad sõltuvalt mudelist erineda. Vt jaotist „Ettevalmistus teleri paigaldamiseks” Ik 552.
Teleri paigaldamine seinale
3 Kinnitage WM7. (Ainult 26 mm)
4 Kinnitage kruvidega seinale paigaldamise kinnituse vasak ja parem pool ja kinnitage WM3.
Märkus.
- Kinnitage WM3 teleri sellele osale, mis puutub selle pööramisel kokku seinaga.
- WM3 ei tohi kinnitada siltidele, õhutusavadele ega kölarile.
5
6
Hoidke teleri liigutamisel seda korralikult põhjast kinni.
Märkus.
- Olenevalt kinnitatud kaablite tüübist ja arvust ei pruugi telerit olla võimalik seina lähedale liigutada. See ei ole rike.
7
HOIATUS
- Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egiptus).
Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egiptus).
Paigaldusjärgne kontroll
Kontrollige järgmist.
- Toite- ja ühenduskaablid ei ole väändunud ega kokku surutud.
HOIATUS
- Vahelduvvoolu toitekaabli jms paigaldamine valesse kohta võib põhjustada lühise tagajärjel elektrilöögi või tulekahju. Teostage paigaldusjärgne kontroll, et tagada ohutus.
Muu teave
Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.
HOIATUS
- Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egiptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egiptus).
Uzstādīšanas informācija par "Sony" kronšteina montāžai pie sienas (SU-WL900) izmantošanu
Saderīga stiprinājumu pie sienas caurumu shēma:
Iznemot ĕgipti:
163,9 cm (65 collas) / 138,8 cm (55 collas)
Tikai Ėギpte:
65 collas (163,9 cm) / 55 collas (138,8 cm)
Produkta nosaukums ("televizors"), kas norādīts šajā rokasgrāmatā, var atšķirties atkarībā no jūsu modela. Faktisko produkta nosaukumu skatiet lietošanas rokasgrāmatā vai atsauces celvedī.
Informācija klientiem
Izstrādājuma aizsardzības un drošības apsvērumu dēl "Sony" iesaka televizoru uzstādīšanu uzticēt "Sony" izplatītājiem vai licencētiem uzņēmējiem. Nemēginiet to uzstādīt saviem spēkiem.
"Sony" izplatītājiem un darbu izpildītājiem
Uzstādīšanas un arī periodisko apkopju un pārbaužu laikā pievērsiet lielu uzmanību drošībai.
Šī izstrādājuma uzstādīšanai ir nepieciešamas atbilstošas zināšanas, it īpaši, lai notektu, vai siena spēs izturēt televizora svaru. Izstrādājuma piestiprināšanu pie sienas uzticiet "Sony" izplatītājiem vai licencētiem darbu uzņēmējiem un uzstādīšanas laikā pievērsiet uzmanību drošībai. "Sony" neuzņemsies atbildību par materiāliem zaudējumiem vai traumām, kas radušās nepareizas rīkošanās vai nepareizas uzstādīšanas dēļ.
Lai uzstādīšana būtu droša un pareiza, izpildiet kronšteina montāžai pie sienas lietošanas rokasgrāmatā sniegtos norādījumus, kā arī televizora lietošanas rokasgrāmatā un šajā rokasgrāmatā sniegtos norādījumus.
Kronšteins montāžai pie sienas
Drošība
Pateicamies, ka iegādājāties šo izstrādājumu.
Informācija klientiem
Televizora uzstādīšana pie sienas
BRĪDINĀJUMS!
JÄUZSTÄDA PROFESIONÄLAM MONTIERIM
Šo izstrādājumu ir atļauts uzstādīt tikai profesionālam montierim, kurš spēj noteikt, vai izvēlētā siena spēs noturēt televizora svaru. Ja montāžas laikā televizors netiek pienācīgi nostiprināts, tas var nokrist un radīt nopietnas traumas. "Sony" neuzņemas atbildību ne par kādiem bojājumiem vai traumām, kas radušās nepareizas rīcības vai montāžas rezultātā, kā arī tad, ja montāžai van izmantots uzstādāmais izstrādājums. Jūsu likumīgās tiesības (ja tādas attiecināmas) paliek spēkā.
Informācija "Sony" izplatītājiem
Lai uzstādītu šo izstrādājumu, vajadzīgas atbilstigas prasmes. Lai varētu droši uzstādīt izstrādājumu, noteikti izlasiet šo lietošanas rokasgrāmatu. "Sony" neuzņemas atbildību par bojājumiem vai traumām, kas rodas, ja izstrādājums netiek izmantots vai uzstādīts pareizi. Pēc izstrādājuma uzstādīšanas nododiet šo rokasgrāmatu klientam.
Šajā lietošanas rokasgrāmatā paskaidrots, kā pareizi apieties ar izstrādājumu un kas jāņem vērā, lai izvairītos no negadījumiem. Jums ir noteikti pilnīgi jāizlasa, jāizprot un jāievēro visas šajā lietošanas rokasgrāmatā sniegtās norādes. Pretējā gadījumā jūs riskējat gūt nopietnas traumas, sabojāt ipašumu, un garantija var tikt atcelta. Saglabājiet šo rokasgrāmatu, lai vajadzības gadījumā varētu to pārskatīt.
Visi “Sony” izstrādājumi ir radīti, domājot par drošību. Taču, ja izstrādājums tiek izmantots nepareizi, jūs varat gūt nopietnas traumas, kuras rada uguns, strāvas trieciens un ierīces apgāšanās vai nokrišana. Noteikti ievērojiet drošības norādes, lai izvairītos no šādiem negadījumiem.
Informācija klientiem
BRĪDINĀJUMS!
Neievērojot tālākās norādes, var gūt smagas vai nāvējošas traumas aizdegšanās, strāvas trieciena vai ierīces nokrišanas rezultātā.
Uzticiet uzstādīšanu licencētiem līgumstrādniekiem un raugieties, lai uzstādīšanas laikā tuvumā neatrastos bērni.
Ja kronšteins montāžai pie sienas vai televizors nav uzstādīts pareizi, var notikt tālāk minētie negadījumi. Uzstādīšanu noteikti uzticiet licencētiem līqumstrādniekiem.
- Televizors var nokrist un radīt jums nopietnas traumas, piemēram, nobrāzumus vai lūzumus.
- Ja siena, pie kuras piestiprināts kronšteins montāžai pie sienas, ir nestabila, nelidzena vai tā nav perpendikulāra attiecībā pret grīdu, ierīce var nokrist un radīt traumas vai sabojāt īpašumu. Sienai jāspēj noturēt svars, kas ir vismaz četras reizes lielāks par televizora svaru.
(Sava televizora svaru skatiet televizora lietošanas rokasgrāmatā vai atsauces celvedī.) - Ja kronšteins montāžai pie sienas nav pienācīgi piestiprināts, konstrukcija var nokrist un radīt traumas vai sabojāt īpašumu.
Televizora pārvietošanu vai noņemšanu no kronšteina noteikti uzticiet licencētiem līgumstrādniekiem.
Ja televizoru pārvieto vai noņem nelicencētas personas, tas var nokrist un radīt traumas vai materiālus zaudējumus. Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot Ĝīgipti). Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai Ğīgipte).
Kad televizors ir piestiprināts pie kronšteina, neizskrūvējiet skrūves u. c.
Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.
Nepārveidojiet kronšteina montāžai pie sienas detalas.
Pretējā gadījumā kronšteins montāžai pie sienas var nokrist un radīt traumas vai sabojāt īpašumu.
Neuzstādiet nekādu aprīkojumu, kas nav uzstādāmais izstrādājums.
Šo kronšteinu montāžai pie sienas paredzēts lietot tikai ar uzstādāmo izstrādājumu. Uzstādot neapstiprinātas ierīces, tās var nokrist vai salūzt un radīt jums traumas vai materiālus zaudējumus.
Kronšteinu montāžai pie sienas nenoslogojiet ne ar ko citu, kā tikai ar televizoru.
Nekratiet televizoru pa kreisi/labi, uz augšu/leju.
Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.
Neatspiedieties pret televizoru vai nekarājieties pie tā.
Neatspiedieties pret televizoru vai nekarājieties pie tā, jo tas var uzkrist jums virsū un radīt nopietnas traumas.
Mazus piederumus VIENMËR glabäjiet bërniem neaizsniedzamä vietä, lai tos nevarëtu tos nejauši norît.
UZMANİBU!
Neievērojot tālāk norādītās instrukcijas, jums var rasties traumas vai materiāli zaudējumi.
- Uzstādot kronšteinu montāžai pie sienas vai pagriežot televizoru, rīkojoties uzmanīgi, lai nesaspiestu pirkstus.
- Pagriežot televizoru, rīkojieties uzmanīgi, lai ar to netrāpītu tuvumā esošajiem.
- Neizmantotās detaļas noglabājiet drošā vietā turpmākai lietošanai. Uzglabājiet tās bērniem nepieejamā viet
Tīrot vai veicot apkopi, nepielietojiet pārāk daudz spēka.
Darbojoties ar televizora augšpusi, nepielietojiet pārāk daudz spēka. Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.
Nenovietojiet šo izstrādājumu medicīnas iekārtu tuvumā.
Šajā izstrādājumā (tostarp piederumos) ir magnēts(-i), kas var radit traucējumus elektrokardiostimulatoriem, programmējamiem šuntu vārstiem hidrocefālijas ārstēšanai vai citām medicīnas iekārtām. Nenovietojiet šo izstrādājumu tādu personu tuvumā, kuras izmanto minētās medicīnas iekārtas. Ja lietojat kādu no šim medicīnas iekārtām, konsultējieties ar ārstu pirms šī izstrādājuma lietošanas.
Uzglabājiet bērniem un citām uzraugāmām personām nepieejamā vietā.
Šajā izstrādājumā (tostarp piederumos) ir magnēts(-i). Norijot magnētu(-us), var rasties smags kaitējums, piemēram, nosmakšanas risks vai zarnu bojājumi. Ja magnēts(-i) ir norīts(-i), nekavējoties meklējiet medicīnisku palīdzību.
Noderīga informācija
- Ja televizors uz kronšteina montāžai pie sienas ir piestiprināts uz ilgu laiku, siena aiz vai virs televizora atkarībā no sienas materiāla var iekrāsoties citā krāsā, vai arī var atlīmēties tapetes.
- Kad kronšteins montāžai pie sienas tiek noņemts, sienā paliek skrūvju caurumi.
- Nelietojiet kronšteinu montāžai pie sienas vietās, kur uz to var iedarboties mehāniskas vibrācijas.
Kronšteina montāžai pie sienas uzstādīšana
Informācija "Sony" izplatītājiem
BRĪDINĀJUMS!
Tālākās instrukcijas paredzētas tikai "Sony" izplatītājiem. Noteikti izlasiet iepriekš norādīto drošības informāciju un ievērojiet drošību, kad uzstādāt, apkopjat vai pārbaudāt šo izstrādājumu.
Neuzstādiet kronšteinu montāžai pie sienas vietās, kur televizora stūri vai sāni pēc tam būs izvirzīti no uzstādīšanas virsmas.
Neuzstädiet kronšteinu montāžai pie sienas vietās, kur televizora stūri vai sāni pēc tam būs izvirzīti no uzstādīšanas virsmas, piemēram, pie kolonnas. Ja cilvēks vai priekšmets uzgrūdīsies izvirzītam televizora sānam vai stūrim, var rasties traumas vai materiāli zaudējumi.
Neuzstādiet televizoru virs vai zem gaisa kondicionētāja.
Ja uz televizora nonāk ūdens vai uz to ilgstoši tiek pūsta gaisa plūsma no kondicionētāja, var rasties aizdegšanās vai strāvas trieciena risks vai televizors var sākt darboties nepareizi.
Kronšteinu montāžai pie sienas noteikti uzstādiet pareizi un ievērojiet šajā lietošanas rokasgrāmatā sniegtās norādes.
Ja kāda no skrūvēm ir vaļīga vai izkritusi, kronšteins montāžai pie sienas var nokrist un radīt traumas vai sabojāt ipašumu. Noteikti izmantojiet sienas materiālam atbilstošas skrūves un uzstādiet ierīci droši, izmantojot četras 8 mm diametra (vai līdzvērtīgas) skrūves.
Piegādātās skrūves un stiprinājuma detaļas izmantojiet pareizi, kā norādīts šajā lietošanas rokasgrāmatā. Izmantojot citas detaļas, televizors var nokrist un tikt bojāts vai radīt traumas.
Kronšteinu samontējiet, ievērojot lietošanas rokasgrāmatā norādīto procesu.
Ja kāda no skrūvēm ir valīga vai izkritusi, televizors var nokrist un tikt bojāts vai arī radīt traumas.
Kārtīgi pievelciet skrūves paredzētajās vietās.
Pretējā gadījumā televizors var nokrist un tikt bojāts vai arī radīt traumas citiem.
Uzstādot televizoru, nepakļaujiet to triecieniem.
Ja televizors tiek pakļauts triecienam, tas var nokrist vai salūzt. Tas var radīt traumas.
Televizoru uzstādiet uz sienas, kas ir gan perpendikulāra attiecībā pret grīdu, gan līdzena.
Pretējā gadījumā televizors var nokrist un radīt traumas.
Kad televizors ir uzstādīts, cieši nostipriniet vadus.
Ja cilvēki vai priekšmeti sapīsies vados, tas var radīt traumas cilvēkiem vai bojāt televizoru.
Nesaspiediet mainstrāvas vadu vai savienojuma kabeli.
Ja mainstrāvas vads vai savienojuma kabelis ir iespiests starp kronšteinu un sienu vai ar spēku tiek locīts vai vērpts, iekšējie vadi var atsegties un radīt īssavienojumu vai strāvas caursīti. Tas var izraisīt aizdegšanos vai strāvas triecienu.
Skrūves kronšteina montāžai pie sienas piestiprināšanai pie sienas nav iekļautas komplektā.
Piestiprinot kronšteinu montāžai pie sienas, izmantojiet skrūves, kas piemērotas sienas materiālam un uzbūvei.
Pirms darba uzsākšanas
- Šajā rokasgrāmatā parādīto televizora attēlu uzdevums ir sniegt skaidrus un saprotamus paskaidrojumus par to darbību. Šī iemesla dēļ ilustrācijas var atšķirties no jūsu faktiskā televizora.
No kāda materiāla ir veidota siena?
Pirmkārt, pārbaudiet, no kāda materiāla ir siena, kur vēlaties piestiprināt televizoru.
Rīgipša siena ar profiliem
Noderīga informācija
- Maksimālais rīgipša sienas biezums: 16 mm.
- Pārliecinieties, ka iekšējais koka profila izmērs ir vismaz 51 mm × 102 mm vispārīgos gadījumos vai 38 mm × 89 mm nomināli.
- Raugiet, lai minimālais attālums starp stiprinājumiem horizontālā virzienā būtu 406 mm.
Liets betons vai betona bloki
Noderīga informācija
- Uzstādiet kronšteinu montāžai pie sienas tieši pie lietā betona sienas.
- Pārliecinieties, ka lietā betona sienas biezums ir vismaz 203 mm.
- Pārliecinieties, ka atseviško betona bloku izmērs ir vismaz 203 mm × 203 mm × 406 mm.
Komplektä ar SU-WL900
- Pārbaudiet, vai iekļautas visas detaļas.
- Dažas daļas var nebūt izmantotas jūsu modelim.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Sagatavošanās uzstādīšanai
- Pirms uzstādīšanas sagatavojiet televizora lietošanas rokasgrāmatu vai atsauces celvedi un uzsākšanas celvedi.
- Pārbaudiet televizora uzstādīšanas pozīciju.
- Sagatavojiet četras 8 mm diametra skrūves un četras atbilstošas paplāksnes (neietilpst komplektā). Izvēlieties skrūves, kas piemērotas sienas materiālam.
- Sagatavojiet šādus instrumentus:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Tikai rīgipša sienām ar profiliem
*2 Tikai lietam betonam vai betona blokam
*3 Atkarībā no modela
*4 Pievērsiet uzmanību, izvēloties skrūves un paplāksnes
A Kronšteina montāžai pie sienas piestiprināšana pie regipša sienas ar profiliem
WM1
Kronšteina montāžai pie sienas uzstādīšana
1 Izvēlieties uzstādīšanas vietu.
Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar četrkāršu televizora svaru.
- Skatiet sadaļu “Specifikācijas” šīs lietošanas rokasgrāmatas beigās, lai veiktu mērīšanu kronšteina montāžai pie sienas uzstādīšanai pie sienas.
- Televizora svaru skatiet televizora lietošanas rokasgrāmatā vai atsauces celvedī.
Piezīme
- Pēc televizora uzstādīšanas pie sienas tā augšējā daļa nedaudz sasveras uz priekšu.
- Mēs iesakām pārbaudīt televizora novietojumu paredzētajā skatīšanās vidē.
2
3 Pielieciet WM1 pie sienas un iezimējiet četrās vietās uz profiliem.
Piezīme
- Izmantojiet līmeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.
4 Augšējo iezīmju vietās izveidojiet palīgurbumus.
Pārliecinieties, ka vieta uz sienas, kur tiks urbtas atveres, ir pietiekami izturīga, lai spētu izturēt vismaz četrkārtīgu televizora svaru.
Piezīme
- Palīgurbumi jāveic 75 mm dzilumā, izmantojot 5,5 mm diametra urbi.
5 Nostipriniet WM1 pie sienas, izmantojot piemērotas skrūves (neietilpst komplektā) un paplāksnes (neietilpst komplektā).
Piezīme
- Izmantojiet līmeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.
Bridinājums
- Nepievelciet koka skrūvi 8 mm × 60 mm pārāk stingri. Neatbilstīga pievilkšana var mazināt koka skrūves 8 mm × 60 mm saturēšanas spēku.
6 Apakšējo iezīmju vietās izveidojiet palīgurbumus. (Norādījumus par urbi skatiet 4. punktā.)
7 Urbumos izmantojiet atbilstošas skrūves un paplāksnes.
Piezīme
- Izmantojiet līmeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.
8 Izvelciet kronšteina sviru līdz galam.
Sagatavošanās televizora uzstādīšanai
Darbības metodes var atšķirties atkarībā no modela. Skatīt “Sagatavošanās televizora uzstādīšanai” 552. lpp.
Televizora piestiprināšana pie sienas
1
2
3 Piestipriniet WM7. (Tikai 26 mm)
4 Pieskrūvējiet sienas stiprinājuma kronšteina kreiso un labo pusi pie sienas, un piestipriniet WM3.
Piezīme
- Piestipriniet WM3 pie tās televizora daļas, kas ir saskarē ar sienu, kad tas tiek grozīts.
- Nepiestipriniet WM3 uz uzlimēm, ventilācijas atverēm un skalruņa.
5
6
Pārvietojot televizoru, cieši satveriet to no apakšas.
Piezīme
- Atkarībā no pievienoto kabelu veida un skaita televizoru var nebūt iespējams pārvietot tuvu sienai. Tas nav darbības traucējums.
7
BRĪDINĀJUMS!
- Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot ĕģipti). Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai ĕģipte).
Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta
Pārliecinieties par tālāko.
- Vads un kabelis nav savērpts vai saspiests.
BRĪDINĀJUMS!
- Ja mainstrāvas vads tiek novietots nepareizi, var rasties ëssavienojums, kas var izraisīt aizdegšanos vai strāvas triecienu. Drošības labad noteikti pārliecinieties, vai uzstādīšana paveikta pareizi.
Cita informācija
Noņemot televizoru, veiciet uzstādīšanas darbības pretējā secībā.
BRĪDINĀJUMS!
- Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot ĕģipti). Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai ĕģipte).
B Kronšteina montāžai pie sienas nostiprināšana pie lieta betona vai betona blokiem
WM1
Kronšteina montāžai pie sienas uzstādīšana
1 Izvēlieties uzstādīšanas vietu.
Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar četrkāršu televizora svaru.
- Skatiet sadaļu “Specifikācijas” šīs lietošanas rokasgrāmatas beigās, lai veiktu mērišanu kronšteina montāžai pie sienas uzstādīšanai pie sienas.
- Televizora svaru skatiet televizora lietošanas rokasgrāmatā vai atsauces celvedī.
Piezīme
- Pēc televizora uzstādīšanas pie sienas tā augšējā dala nedaudz sasveras uz priekšu.
- Mēs iesakām pārbaudīt televizora novietojumu paredzētajā skatīšanās vidē.
2 Pielieciet WM1 pie sienas un iezimējiet četrās vietās.
Piezīme
- Izmantojiet līmeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.
3 Atzīmju vietās izurbiet caurumus.
Pārliecinieties, ka vieta uz sienas, kur tiks urbtas atveres, ir pietiekami izturīga, lai spētu izturēt vismaz četrkārtīgu televizora svaru.
Piezīme
- Palīgurbumi jāveic 75 mm dzilumā, izmantojot 10 mm diametra urbi.
5 Nostipriniet WM1 pie sienas, izmantojot piemērotas skrūves (neietilpst komplektā) un paplāksnes (neietilpst komplektā).
Piezīme
- Izmantojiet limeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.
Brīdinājums
- Nepievelciet koka skrūvi 8 mm × 60 mm pārāk stingri. Neatbilstīga pievilkšana var mazināt koka skrūves 8 mm × 60 mm saturēšanas spēku.
6 Izvelciet kronšteina sviru līdz galam.
Sagatavošanās televizora uzstādīšanai
Darbības metodes var atšķirties atkarībā no modela. Skatīt “Sagatavošanās televizora uzstādīšanai” 552. lpp.
Televizora piestiprināšana pie sienas
3 Piestipriniet WM7. (Tikai 26 mm)
4 Pieskrūvējiet sienas stiprinājuma kronšteina kreiso un labo pusi pie sienas, un piestipriniet WM3.
Piezīme
- Piestipriniet WM3 pie tās televizora daļas, kas ir saskarē ar sienu, kad tas tiek grozīts.
- Nepiestipriniet WM3 uz uzlimēm, ventilācijas atverēm un skalruņa.
5
6
Pārvietojot televizoru, cieši satveriet to no apakšas.
Piezīme
- Atkarībā no pievienoto kabeļu veida un skaita televizoru var nebūt iespējams pārvietot tuvu sienai. Tas nav darbības traucējums.
7
BRĪDINĀJUMS!
- Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot ĕģipti). Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai ĕģipte).
Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta
Pārliecinieties par tālāko.
- Vads un kabelis nav savērpts vai saspiests.
BRĪDINĀJUMS!
- Ja maînstrāvas vads tiek novietots nepareizi, var rasties ësavienojums, kas var izraisīt aizdegšanos vai strāvas triecienu. Drošības labad noteikti pārliecinieties, vai uzstādīšana paveikta pareizi.
Cita informācija
Noņemot televizoru, veiciet uzstādīšanas darbības pretējā secībā.
BRĪDINĀJUMS!
- Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot Ėģipti). Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai Ėģipte).
Tvirtinimo informacija norint naudoti „Sony“ prie sienos tvirtinamą laikiklj (SU-WL900)
Tinkamas tvirtinimo prie sienos angų išdėstymas:
Išskyrus Egiptą:
163,9 cm (65 colių) / 138,8 cm (55 colių)
Tik Egiptui:
65 colių (163,9 cm) / 55 colių (138,8 cm)
Šioje instrukcijoje nurodytas gaminio pavadinimas „televizorius“ priklausomai nuo modelio gali skirtis. Tikrajj produkto pavadinimą rasite naudojimo instrukcijoje arba trumpajame vadove.
Pirkėjams
Siekiant apsaugoti gaminj ir užtikrinti saugumą, „Sony“ griežtai rekomenduoja, kad televizorių pritvirtintų „Sony“ prekybos atstovai arba licencijuoti tiekėjai. Nemėginkite jo tvirtinti patys.
„Sony“ prekybos atstovams ir tiekėjams
Tvirtindami šj gaminj, atlikdami jo reguliarią priežiūrą ir patikrinimą, visą dėmesį skirkite saugumui.
Norint pritvirtinti šj gaminj, reikia turėti pakankamai kompetencijos, ypač nustatant, ar siena galės išlaikyti televizoriaus svorį. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekėjai pritvirtintų šj gaminį prie sienos. Tvirtinant pakankamas dėmesys turi būti skirtas saugumui. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl netinkamo pernešimo ar montavimo.
Kad saugiai ir tinkamai sumontuotumėte, vadovaukitės prie sienos tvirtinamo laikiklio naudojimo instrukcija, televizoriaus naudojimo instrukcija ir šios instrukcijos nurodymais.
Prie sienos tvirtinamas laikiklis
Sauga
Dékojame, kad jsigijote ši gamini.
Pirkėjams
TV montavimas prie sienos
JSPÈJIMAS
PRIVALO SUMONTUOTI SPECIALISTAS
Šj gaminj privalo jrengti tik profesionalus montuotojas, išmokytas nustatyi, ar siena yra pakankamai stipri, kad išlaikytų televizoriaus svorį. Jei montuojant televizorius nebus tinkamai pritvirtintas, jis gali nukristi ir sunkiai sužeisti. „Sony“ neatsako už žalą ar traumą, kilusią netinkamai elgiantis, netinkamai sumontavus ar sumontavus kitą nei montuojamas gaminys. Jūsu teisėms pagal įstatymą (jei tokių yra) tai įtakos neturi.
„Sony“ prekybos atstovams
Norint sumontuoti ši gaminj, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šią naudojimo instrukciją, kad montavimo darbus atlikumėte saugiai. „Sony” nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo. Baigę montavimo darbus atiduokite ši vadovą pirkėjui.
Šioje naudojimo instrukcijoje rodoma, kaip teisingai elgtis su gaminiu, ir pateikiamos svarbios atsargumo priemonės, kurių reikia laikytis, kad būtų išvengta nelaimingų Atsitikimų. Jūs privalote perskaityti ir gerai suprasti visas šiose naudojimo instrukcijose pateiktus nurodymus bei jų laikytis. To nepadarius, galima sunkiai susižeisti arba sugadinti turtą, tada garantija gali negalioti. Pasilikite ŝj vadovą, kad galėtumėte jį peržiūrėti ateityje.
„Sony“ gaminiai sukurti galvojant apie saugą. Jei gaminiai naudojami neteisingai, gali kilti gaisras, galima patirti elektros smūgį, gaminys gali nuvirsti ar užkristi ir taip rimtai sužaloti. Laikykitės atsargumo priemonių del saugos, kad išvengtumėte tokių nelaimingų atsitikimų.
Pagaminta Kinijoje
Pirkėjams
JSPÈJIMAS
Nesilaikant toliau pateiktų atsargumo priemonių, gali kilti gaisras, galima patirti elektros smūgį, arba gaminys gali nukristi – dėl to galima rimtai susižaloti ar net žūti.
Pasirūpinkite, kad montavimo darbus atliktų licencijuoti tiekėjai, o montavimo metu neleiskite arti būti vaikams.
Jei prie sienos tvirtinamas laikiklis arba TV, sumontuoti netinkamai, gali jvykti toliau nurodyti nelaimingi atsitikimai. Jsitikinkite, kad montavimo darbus atlieka licencijuoti tiekėjai.
- TV gali nukristi ir rimtai sužaloti. Galite patirti sumušimų arba lūžių.
- Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis, yra nestabili, nelygi ar nestatmena grindims, jrenginys gali nukristi ir sužaloti arba sugadinti turtą. Siena turętu būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV. (Norėdami sužinoti televizoriaus svorį, žr. jo naudojimo instrukciją arba trumpajį vadovą.)
- Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, jrenginys gali nukristi ir sužaloti arba sugadinti turtą.
TV pernešimo ar išėmimo darbus patikėkite licencijuotiems tiekėjams.
Jei TV transportavimo ar išėmimo darbus atlieka ne licencijuoti tiekėjai, jis gali nukristi ir sužaloti arba sugadinti turtą. Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išškyrus Egiptą). Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).
Sumontavę TV, neišsukite sraigtų ar kt. dalių.
Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.
Nekeiskite prie sienos tvirtinamo laikiklio dalių.
Jei tai padarysite, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.
Nemontuokite kitos irangos, išskyrus montuojamą gamini.
Šis prie sienos tvirtinamas laikiklis skirtas naudoti tik su montuojamu gaminiu. Jeigu montuosite kitą, nei nurodyta, įrangą, ji gali nukristi arba lūžti, todėl sužaloti arba sugadinti turtą.
Prie sienos tvirtinamo laikiklio neapkraukite didesne nei TV apkrova. Nekratykite TV kairén / dešinén arba aukštyn / žemyn.
Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.
Nesilenkite ir nesikabinkite ant TV.
Nesilenkite ir nesikabinkite ant TV, nes jis gali ant jūsų užkristi ir rimtai sužaloti.
VISADA mažus priedus laikykite vaikams nepasiekiamoje vietoje, kad jie per klaidą jų neprarytų.
DÈMESIO
Nesilaikant toliau nurodytu atsargumo priemoniu, galima susižaloti arba sugadinti turtą.
- Saugokitės, kad laikydami prie sienos tvirtinamą laikiklj arba sukdami televizorių neprisispaustumėte pirštų.
- Elkitės atsargiai pasukdami televizorių, kad neužkliudytumėte šalia esančių žmonių.
- Nepanaudotas dalis būtinai laikykite saugioje vietoje ateičiai. Laikykite jas vaikams nepasiekiamoje vietoje.
Valydami gamini ar atlikdami jo techninę priežiūrą, neveikite jo per didele jęga.
Nespauskite TV iš viršaus per stipriai. Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.
Laikykite ši gamini atokiai nuo medicinos prietaisų.
Šio gaminio (jskaitant priedus) viduje yra magnetų, kurie gali trikdyti širdies stimuliatorių, programuojamųjų šunto vožtuvų (galvos smegenų vandenei gydyti) arba kitų medicinos prietaisų veikimą. Laikykite šį gaminį atokiai nuo asmenų, naudojančių tokius medicinos prietaisus. Jei naudojate tokį medicininį įrenginį, prieš naudodami šį gaminį pasitarkite su gydytoju.
Laikykite vaikams arba prižiūrimiems suaugusiesiems nepasiekiamoje vietoje.
Šio gaminio (įskaitant priedus) viduje yra magnetų. Prarijus magnetą (-us), gali kilti didelis pavojus, pvz., užspringti arba sužaloti žarnas, todėl prarijus magnetą (-ų) būtina nedelsiant kreiptis i gydytoją.
Atsargumo priemonès
- Jei TV, sumontuotą ant prie sienos tvirtinamo laikiklio, naudosite ilgą laiką, siena už TV ar virš jo gali nublukti, arba tapetai gali atsiklijuoti, priklausomai nuo to, iš kokių medžiagų pastatyta siena.
- Nuëmus prisuktą prie sienos tvirtinamą laikiklj, sienoje liks sraigtų padarytos skylės.
- Nenaudokite prie sienos tvirtinamo laikiklio tokiose vietose, kur jì veiktų mechaninė vibracija.
Prie sienos tvirtinamo laikiklio montavimas
„Sony“ prekybos atstovams
JSPÈJIMAS
Toliau nurodytos instrukcijos skirtos tik „Sony“ tiekėjams. Perskaitykite pirmiau pateiktas atsargumo priemones ir montuodami, eksploatuodami bei tikrindami šį gaminį ypatingą dėmesį skirkite saugai.
Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur TV kampai arba šonai išsikištų už sienos paviršiaus.
Nemontuokite prie sienos tvirtinamo laikiklio ant kolonų ar panašių paviršių, kur TV kampai arba šonai išsikištų už sienos paviršiaus. Jei asmuo ar objektas užkliūna išsikišusį TV kampą ar šoną, šis gali sužaloti arba sugadinti turtą.
Nemontuokite TV virš oro kondicionieriaus arba po juo.
Jei ant TV laša vanduo arba jj ilgą laiką veikia oro srautas iš oro kondicionieriaus, gali kilti gaisras, galima patirti elektros smūgį, arba TV gali sugesti.
Pasirūpinkite, kad prie sienos tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, laikantis šiose naudojimo instrukcijose pateiktų nurodymų.
Jei kuris nors sraigtas atsilaisvina ar iškrenta, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą. Saugiai sumontuokite elementą naudodami sienos medžiagai skirtus keturis 8 mm skersmens sraigtus (arba lygiaverčius).
Tiekiamus sraigtus ir priedų dalis naudokite tinkamai, laikydamiesi šiose naudojimo instrukcijose pateiktų nurodymų. Jei naudojate pakaitalus, TV gali nukristi ir ką nors sužaloti, arba TV gali būti sugadintas.
Pasirūpinkite, kad laikiklis būtų surinktas tinkamai, vadovaujantis šiose naudojimo instrukcijose pateiktomis procedūromis.
Jei kuris nors sraigtas atsilaisvina ar iškrenta, TV gali nukristi ir ką nors sužaloti, arba TV gali būti sugadintas.
Pasirūpinkite, kad sraigtai būtų patikimai įsukti reikiamose vietose.
Jei to nepadarysite, TV gali nukristi ir ką nors sužaloti, arba TV gali būti sugadintas.
Būkite atsargūs, kad montavimo metu TV nebūtų sutrenktas.
Sutrenkus TV, jis gali nukristi arba perlūžti. Taip galima susižaloti.
Įsitikinkite, kad TV montuosite ant statmenos ir plokščios sienos.
Jei to nepadarysite, TV gali nukristi ir sužaloti.
Teisingai sumontavę TV, tinkamai pritvirtinkite laidus.
Jei žmonės ar objektai įsipainios tarp kabelių, gali būti sužaloti žmonės arba sugadintas TV.
Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebūtų suspausti.
Jei KS maitinimo laidas arba jungiamasis kabelis yra prispaustas tarp jrenginio ir sienos arba per jėgą sulenktas ar suspaustas, gali išljsti vidiniai laidininkai, todėl gali įvykti trumpasis jungimas arba nutrūkti elektros tiekimas. Dėl to gali kilti gaisras, arba galima patirti elektros smūgį.
Sraigtai, kurių reikia prie sienos tvirtinamam laikikliui montuoti prie sienos, nepridėti.
Montuodami prie sienos tvirtinamą laikiklj, naudokite sienos medžiagai tinkančius sraigtus.
Prieš pradedant darba
- Šiame vadove pateiktos televizoriaus iliustracijos yra pavyzdžiai, kurie naudojami, kad operaciju atlikimo instrukcijos būtų aiškios. Dėl to iliustracijos gali skirtis nuo jūsų televizoriaus.
Iš ko padaryta jūsų siena?
Pirmiausia išsiaiškinkite, kokio tipo yra siena, ant kurios norite tvirtinti televizorių.
Sausos konstrukcijos siena su profiliais
Atsargumo priemonès
- Didžiausias sienos storis: 16 mm.
- Isitikinkite, kad vidinio medienos profilio dydis yra bent 51 mm × 102 mm (bendrasis) arba 38 mm × 89 mm (vardinis).
- Tarp tvirtinimo detalių palikite mažiausiai 406 mm tarpą horizontalia kryptimi.
Betoninė arba iš betoninių blokelių padaryta siena
Atsargumo priemonės
- Prie sienos tvirtinamą laikiklj tvirtinkite tiesiai ant betoninės sienos.
- Jsitikinkite, kad betoninės sienos storis yra mažiausiai 203 mm.
- Isitikinkite, kad kiekvieno betoninio blokelio dydis yra mažiausiai 203 mm × 203 mm × 406 mm.
Tiekiama kartu su SU-WL900
- Ísitikinkite, kad yra visos dalys.
- Jūsų modelyje kai kurių dalių naudoti negalima.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Pasiruošimas montuoti
- Prieš montuodami pasidėkite po ranka televizoriaus naudojimo instrukciją arba trumpajį vadovą ir nustatymo vadovą.
- Patikrinkite TV montavimo vieta.
- Pasiruoškite keturis 8 mm skersmens sraigtus ir keturias tinkamas poveržles (parduodamos atskirai). Pasirinkite sienos medžiagai tinkamus sraigtus.
- Pasiruoškite šiuos įrankius:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Tik sausos konstrukcijos sienai su profiliais
*2 Tik betoninei ar iš betoninių blokelių padarytai sienai
*3 Priklauso nuo modelio
*4 Kruopščiai pasirinkite sraigtus ir poveržles
A Prie sienos tvirtinamo laikiklio montavimas i sausos konstrukcijos sieną su profiliais
WM1
Prie sienos tvirtinamo laikiklio montavimas
1 Nuspręskite, kurioje vietoje montuosite.
Įsitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji galės atlaikyti svorį, bent keturis kartus didesnį už televizoriaus.
- Norėdami sužinoti prie sienos tvirtinamo laikiklio matmenis, žr. šios naudojimo instrukcijos pabaigoje esantį skyrių „Techniniai duomenys“.
- Norédami sužinoti televizoriaus svorj, žr. jo naudojimo instrukciją arba trumpajji vadovą.
Pastaba
- TV pritvirtinus prie sienos, viršutinė TV dalis šiek tiek pasvyra i priekj.
- Rekomenduojame patikrinti televizoriaus padėtį žiūrėjimo aplinkoje.
2
3 Sulygiuokite WM1 su siena ir keturiose vietose pažymėkite, kur yra profiliai.
Pastaba
• Gulsčiuku patikrinkite, ar WM1 yra horizontalus.
4 Ties žymėmis išgręžkite viršutines skyles.
Įsitikinkite, ar vieta sienoje, kurioje gręšite skyles, galės atlaikyti svorį, bent keturis kartus didesnį už televizoriaus.
Pastaba
- Skyls grężkite iki 75 mm gylio, naudodami 5,5 mm skersmens grążtą.
5 Tinkamais sraigtais (parduodami atskirai) ir poveržlėmis (parduodamos atskirai), pritvirtinkite WM1 ant sienos.
Pastaba
• Gulsčiuku patikrinkite, ar WM1 yra horizontalus.
Atsargumo priemonė
- Neperveržkite medsraigčių (8 mm × 60 mm). Netinkamai užveržus, gali sumažėti medsraigčių (8 mm × 60 mm) laikomoji galia.
6 Žymių vietoje išgręžkite apatines skyles. (Gręžimo nurodymas pateiktas 4 veiksme.)
7 ƒ skyles jkiškite tinkamus sraigtus ir poveržles.
Pastaba
- Gulsčiuku patikrinkite, ar WM1 yra horizontalus.
8 Iki pat galo ištraukite laikiklio atramą.
Pasiruošimas tvirtinti TV
Naudojimo būdai gali skirti priklausomai nuo modelio. Žr. skyriaus „Pasiruošimas tvirtinti televizorių“ 552 psl.
TV tvirtinimas prie sienos
3 Pritvirtinkite WM7. (Tik 26 mm)
4 Prisukite prie sienos tvirtinamo laikiklio kairiają ir dešiniają puses ir pritvirtinkite WM3.
Pastaba
- WM3 tvirtinkite prie tokios televizoriaus dalies, kuri pasukus liečiasi su siena.
- Netvirtinkite WM3 ant etikečių, ventiliacijos angų ir garsiakalbio.
5
6
Judindami televizorių, tvirtai jį laikykite iš apačios.
Pastaba
- Priklausomai nuo prijungtų kabelių tipo ir skaičiaus, TV negali priartėti prie sienos. Tai ne gedimas.
7
JSPÈJIMAS
- Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą).
Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).
Montavimo darbų užbaigimo patvirtinimas
Patikrinkite toliau nurodytus dalykus.
- Ar laidai ir kabeliai nėra susisukę ar suspausti.
JSPĖJIMAS
- Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgį, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.
Kita informacija
Nuimdami TV, anksčiau aprašytą procedūrą atlikite atvirkščia tvarka.
JSPĖJIMAS
- Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą). Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).
B Prie sienos tvirtinamo laikiklio tvirtinimas prie betoninės ar iš betoninių blokelių padarytos sienos
WM1
Prie sienos tvirtinamo laikiklio montavimas
1 Nuspręskite, kurioje vietoje montuosite.
Isitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji galès atlaikyti svorj, bent keturis kartus didesnj už televizoriaus.
- Norėdami sužinoti prie sienos tvirtinamo laikiklio matmenis, žr. šios naudojimo instrukcijos pabaigoje esantį skyrių „Techniniai duomenys“.
- Norėdami sužinoti televizoriaus svorį, žr. jo naudojimo instrukciją arba trumpąjį vadovą.
Pastaba
- TV pritvirtinus prie sienos, viršutinė TV dalis šiek tiek pasvyra i priekį.
- Rekomenduojame patikrinti televizoriaus padėtį žiūrėjimo aplinkoje.
2 Sulygiuokite WM1 su siena ir pasižymėkite keturiose vietose.
Pastaba
• Gulsčiuku patikrinkite, ar WM1 yra horizontalus.
3 Išgręžkite kontrolines skyles žymių vietose.
Isitikinkite, ar vieta sienoje, kurioje gręšite skyles, galės atlaikyti svorį, bent keturis kartus didesnį už televizoriaus.
Pastaba
- Skyls grężkite iki 75 mm gylio, naudodami 10 mm skersmens grążtą.
5 Tinkamais sraigtais (parduodami atskirai) ir poveržlėmis (parduodamos atskirai), pritvirtinkite WM1 ant sienos.
Pastaba
• Gulsčiuku patikrinkite, ar WM1 yra horizontalus.
Atsargumo priemonè
- Neperveržkite medsraigčių (8 mm × 60 mm). Netinkamai užveržus, gali sumažėti medsraigčių (8 mm × 60 mm) laikomoji galia.
6 Iki pat galo ištraukite laikiklio atramą.
Pasiruošimas tvirtinti TV
Naudojimo būdai gali skirti priklausomai nuo modelio. Žr. skyriaus „Pasiruošimas tvirtinti televizorių“ 552 psl.
TV tvirtinimas prie sienos
3 Pritvirtinkite WM7. (Tik 26 mm)
4 Prisukite prie sienos tvirtinamo laikiklio kairiają ir dešiniają puses ir pritvirtinkite WM3.
Pastaba
- WM3 tvirtinkite prie tokios televizoriaus dalies, kuri pasukus liečiasi su siena.
- Netvirtinkite WM3 ant etikečių, ventiliacijos angų ir garsiakalbio.
6 Judindami televizorių, tvirtai jį laikykite iš apačios.
Pastaba
- Priklausomai nuo prijungtų kabelių tipo ir skaičiaus, TV negali priartėti prie sienos. Tai ne gedimas.
JSPĖJIMAS
- Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą).
Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).
Montavimo darbų užbaigimo patvirtinimas
Patikrinkite toliau nurodytus dalykus.
- Ar laidai ir kabeliai nėra susisuke ar suspausti.
JSPĖJIMAS
- Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgį, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.
Kita informacija
Nuimdami TV, anksčiau aprašytą procedūrą atlikite atvirkščia tvarka.
JSPĖJIMAS
- Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą). Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).
Navodila za uporabo nosilca za stensko montažo Sony (SU-WL900)
Združljiv vzorec lukenj za vgradnjo na steno:
Razen za Egipt:
163,9 cm (65 palcev) / 138,8 cm (55 palcev)
Samo za Egipt:
65 palcev (163,9 cm) / 55 palcev (138,8 cm)
Ime izdelka »televizor«, navedeno v teh navodilih, se lahko razlikuje glede na vaš model. Dejansko ime izdelka si oglejte v Navodilih za uporabo ali Referenčnem priročniku.
Za kupce
Za namen zaščite izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami.
Za prodajalce Sony in pooblaščene izvajalce
Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost.
Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.
Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Navodilom za uporabo televizorja in napotkom v teh navodilih.
Nosilec za stensko montažo
O varnosti
Zahvaljujemo se vam za nakup tega izdelka.
Za kupce
Vgradnja televizorja na steno
OPOZORILO
MONTAŽO NAJ IZVEDE USPOSOBLJENO OSEBJE
Montažo tega izdelka lahko izvede samo osebje, ki je ustrezno usposobljeno za določanje nosilnosti zidu za težo televizorja. Če televizor ni ustrezno zavarovan med izvajanjem montaže, lahko pade in povzroči resne poškodbe. Družba Sony ni odgovorna za nobeno škodo ali poškodbe, ki so posledica neustreznega rokovanja ali neustrezne montaže ali montaže izdelkov za vgradnjo. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik.
Za prodajalce Sony
Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastale zaradi nepravnega ravnanja ali vgradnje. Po vgradnji dajte ta priročnik kupcu.
Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Sami ste odgovorni, da pozorno preberete in v celoti razumete ter upoštevate vsa navodila v teh navodilih za uporabo. V nasprotnem primeru lahko pride do resnih telesnih poškodb ali škode na lastnini, zaradi česar lahko pride do izničenja garancije. Ta priročnik shranite za uporabo v prihodnje.
Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelkov pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila.
Za kupce
OPOZORILO
Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka.
Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni otrok.
Če nosilec za stensko montažo ali televizor nista pravilno vgrajena, lahko pride do naslednjih nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.
- Televizor lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.
- Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora prenesti najmanj štirikratno težo televizorja.
(Za težo televizorja glejte njegova Navodila za uporabo ali Referenčni priročnik.) - Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroči telesne poškodbe ali materialno škodo.
Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem.
Če televizor prevažajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egypt).
Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).
Ne odstranite vijakov itd., ko vgradite televizor.
Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.
Ne predelujte delov nosilca za stensko montažo.
Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo.
Ne vgradite opreme, ki se razlikuje od izdelka za vgradnjo.
Ta nosilec za stensko montažo je namenjen za uporabo samo z izdelkom za vgradnjo. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo.
Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol.
Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.
Na televizor se ne naslanjajte in se nanj ne obešajte.
Na televizor se ne naslanjajte in se nanj ne obešajte, saj lahko pade na vas in povzroči hude telesne poškodbe.
Majhne dodatke VEDNO hranite izven dosega otrok, da jih ne bi pomotoma zaužili.
POZOR
Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode.
- Pazite, da si pri rokovanju z nosilcem za stensko montažo ali obračanjem televizorja ne priščipnete prstov.
- Med vrtenjem televizorja bodite previdni in pazite, da ne zadenete oseb v bližini.
- Neuporabljene dele shranite na varnem mestu za prihodnjo uporabo. Hranite jih zunaj dosega otrok.
Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo.
Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.
Tega izdelka ne postavljajte v bližino medicinskih pripomočkov.
Ta izdelek (vključno z dodatki) vsebuje magnet(e), ki lahko povzročijo motnje pri srčnih spodbujevalnikih, programirljivih mešalnih ventilih za zdravljenje hidrocefalusa ali drugih medicinskih pripomočkih. Tega izdelka ne postavljajte v bližino oseb, ki uporabljajo takšne pripomočke. Če uporabljate takšen pripomoček, se pred uporabo posvetujte s svojim zdravnikom.
Hranite izven dosega otrok ali posameznikov, ki potrebujejo nadzor.
Ta izdelek (vključno z dodatki) vsebuje magnet(e). Zaužitje magneta(ov) lahko povzroči resne težave, na primer nevarnost zadušitve ali poškodbe črevesja. Če je prišlo do zaužitja magnetov (ali magneta), se takoj posvetujte z zdravnikom.
Varnostna opozorila
- Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
- Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.
- Nosilca za stensko montažo ne uporabljate na mestu, kjer bi lahko bil izpostavljen mehanskim tresljajem.
Vgradnja nosilca za stensko montažo
Za prodajalce Sony
OPOZORILO
Ta navodila so namenjena samo za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanje ter preverjanjem tega izdelka posebej pozorni na varnost.
Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene.
Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja, lahko povzroči telesne poškodbe ali materialno škodo.
Televizorja ne vgradite nad ali pod klimatsko napravo.
Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju.
Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.
Če je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Uporabite vijaki, ki ustrezajo materialu, iz katerega je zgrajena stena, in enoto trdno montirajte z uporabo štirih vijaki premera 8 mm (ali enakovrednih vijakov).
Obvezno pravilno uporabite priložene vijake in pritrditvene dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.
Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.
Če je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroči telesne poškodbe ali škodo na televizorju.
Vijake obvezno trdno zategnite na predvidenem mestu.
Če tega ne storite, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.
Pazite, da med vgradnjo televizorja ne izpostavite udarcem.
Če je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe.
Televizor obvezno vgradite na navpično in ravno steno.
Sicer lahko televizor pade in povzroči telesne poškodbe.
Po pravilni vgradnji televizorja pravilno pritrdite kable.
Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor.
Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov.
Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar.
Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.
Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.
Pred začetkom
- Ilustracije televizorja v tem priročniku so primeri, ki se uporabljajo za jasne razlage postopkov. Zaradi tega se lahko ilustracije razlikujejo od dejanskega televizorja.
Iz česa je izdelana vaša stena?
Najprej preverite vrsto stene, na katero želite namestiti televizor.
Gips plošče s tramovi
Varnostna opozorila
- Največja debelina gips plošč: 16 mm.
- Zagotovite, da so dimenzije notranjih lesenih tramov vsaj 51 mm × 102 mm za splošno ali 38 mm × 89 mm za nominalno.
- Ohranjajte razmik med pritrdilci vsaj 406 mm.
Trden beton ali betonski blok
Varnostna opozorila
- Nosilec za stensko montažo namestite neposredno na trdno betonsko steno.
- Zagotovite, da je debelina trdne betonske stene vsaj 203 mm.
- Zagotovite, da so dimenzije posameznega betonskega bloka vsaj 203 mm × 203 mm × 406 mm.
Priloženo pri SU-WL900
- Preverite, ali so vsi deli priloženi.
- Nekateri deli se ne smejo uporabljati za vaš model.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Priprava za vgradnjo
- Pred montažo imejte pri roki Navodila za uporabo ali Referenčni priročnik za televizor in Priročnik za pripravo.
- Potrdite mesto vgradnje televizorja.
- Pripravite štiri vijake s premerom 8 mm in štiri ustrezne podložke (ni priloženo). Izberite vijake, ki so primerni za material stene.
- Pripravite naslednja orodja:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Samo za gips plošče s tramovi
*2 Samo za trden beton ali betonski blok
*3 Odvisno od modelov
*4 Pri izbiri vijakov in podložk bodite previdni
A Pritrjevanje nosilca za stensko montažo na gips ploščo s tramovi
WM1
Montaža nosilca za stensko montažo na steno
1 Odločite se za mesto vgradnje.
Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti najmanj štirikratno težo televizorja.
- Glejte poglavje »Tehnični podatki« na koncu teh Navodil za uporabo za meritve za pritrditev nosilca za stensko montažo na steno.
- Težo televizorja preverite v Navodilih za uporabo ali Referenčnem priročniku televizorja.
Opomba
- Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.
- Priporočamo vam, da preverite položaj televizorja v okolju, kjer ga nameravate uporabljati.
2
3 Nosilec WM1 namestite na steno in na tramovih naredite štiri oznake.
Opomba
- Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.
4 Na oznakah zvrtajte vodilne luknje.
Prepričajte se, da na steno izvrtate luknje, ki so dovolj močne, da podpirajo najmanj štirikratno težo televizijskega sprejemnika.
Opomba
- Vodilne luknje morate zvrtati do globine 75 mm z uporabo svedra s premerom 5,5 mm.
5 Nosilec WM1 namestite na steno z uporabo primernih vijakov (niso priloženi) in podložk (niso priložene).
Opomba
- Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.
Varnostni ukrep
- Lesenega vijaka 8 mm × 60 mm ne privijte premočno. Neustrezno privijanje lahko zmanjša moč lesenega vijaka 8 mm × 60 mm.
6 Na teh oznakah zvrtajte spodnje vodilne luknje. (Za navodila o vrtanju glejte korak 4.)
7 V luknje vstavite ustrezne vijake in podložke.
Opomba
- Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.
8 Roko nosilca izvlecite do konca.
Priprava na vgradnjo televizorja
Načini delovanja se lahko razlikujejo glede na model. Glejte »Priprava na vgradnjo televizorja« na strani 552.
Namestitev televizorja na steno
3 Pritrdite WM7. (Samo 26 mm)
4 Privijte levo in desno stran nosilca za stensko montažo ter pritrdite WM3.
Opomba
- Pritrdite WM3 na del televizorja, ki pride v stik s steno, ko se zavrti.
- WM3 ne pritrdite na nalepke, odprtine za prezračevanje ali zvočnik.
5
6 Pri premikanju televizorja trdno držite spodnjo stranico.
Opomba
- Televizor se morda ne bo približal steni, odvisno od vrste in števila priključenih kablov. To ni okvara.
7
OPOZORILO
- Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egipt).
Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).
Preverjanje vgradnje
Preverite naslednje točke.
- Kabli niso zviti ali stisnjeni.
OPOZORILO
- Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.
Druge informacije
Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.
OPOZORILO
- Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egipt).
Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).
B Pritrditev nosilca za stensko montažo na trden beton ali betonski blok
WM1
Montaža nosilca za stensko montažo na steno
1 Odločite se za mesto vgradnje.
Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti najmanj štirikratno težo televizorja.
- Glejte poglavje »Tehnični podatki« na koncu teh Navodil za uporabo za meritve za pritrditev nosilca za stensko montažo na steno.
- Težo televizorja preverite v Navodilih za uporabo ali Referenčnem priročniku televizorja.
Opomba
- Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.
- Priporočamo vam, da preverite položaj televizorja v okolju, kjer ga nameravate uporabljati.
2 Nosilec WM1 postavite na zid in naredite štiri oznake.
Opomba
- Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.
3 Na oznakah izvrtajte pomožne luknje.
Prepričajte se, da na steno izvrtate luknje, ki so dovolj močne, da podpirajo najmanj štirikratno težo televizijskega sprejemnika.
Opomba
- Vodilne luknje morate zvrtati do globine 75 mm z uporabo svedra s premerom 10 mm.
5 Nosilec WM1 namestite na steno z uporabo primernih vijakov (niso priloženi) in podložk (niso priložene).
Opomba
- Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.
Varnostni ukrep
- Lesenega vijaka 8 mm × 60 mm ne privijte premočno. Neustrezno privijanje lahko zmanjša moč lesenega vijaka 8 mm × 60 mm.
6 Roko nosilca izvlecite do konca.
Priprava na vgradnjo televizorja
Načini delovanja se lahko razlikujejo glede na model. Glejte »Priprava na vgradnjo televizorja« na strani 552.
Namestitev televizorja na steno
3 Pritrdite WM7. (Samo 26 mm)
4 Privijte levo in desno stran nosilca za stensko montažo ter pritrdite WM3.
Opomba
- Pritrdite WM3 na del televizorja, ki pride v stik s steno, ko se zavrti.
- WM3 ne pritrdite na nalepke, odprtine za prezračevanje ali zvočnik.
5
6 Pri premikanju televizorja trdno držite spodnjo stranico.
Opomba
- Televizor se morda ne bo približal steni, odvisno od vrste in števila priključenih kablov. To ni okvara.
7
OPOZORILO
- Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egipt).
Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).
Preverjanje vgradnje
Preverite naslednje točke.
- Kabli niso zviti ali stisnjeni.
OPOZORILO
- Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.
Druge informacije
Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.
OPOZORILO
- Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egipt). Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).
Informacije za instalaciju Sony nosača za postavljanje na zid (SU-WL900)
Kompatibilan uzorak rupa za postavljanje na zid:
Osim Egipat:
163,9 cm (65 inča) / 138,8 cm (55 inča)
Samo Egipat:
65 inča (163,9 cm) / 55 inča (138,8 cm)
Naziv proizvoda »TV« koji se navodi u ovom priručniku može se razlikovati ovisno o vašem modelu. Pogledajte Korisnički priručnik ili Referentni vodič kako biste saznali stvarni naziv proizvoda.
Za korisnike
Radi zaštite proizvoda i iz sigurnosnih razloga, Sony svesrdno preporučuje da postavljanje Vašeg TV-a obave Sony trgovci ili ovlašteni dobavljači. Nemojte ga pokušavati postaviti sami.
Za Sony trgovce i dobavljače
Posvetite punu pozornost sigurnosti za vrijeme postavljanja, periodičkoga održavanja i ispitivanja ovoga proizvoda.
Za postavljanje ovoga proizvoda, naročito za određivanje čvrstoće zida za podnošenje težine TV-a, potrebna je odgovarajuća stručnost. Pobrinite se da se pričvršćivanje ovoga proizvoda na zid povjeri Sony trgovcima ili ovlaštenim dobavljačima, te da se za vrijeme postavljanja odgovarajuća pozornost posveti sigurnosti. Sony ne odgovara ni za kakvo oštećenje ili ozljedu uzrokovanu nepravilnim postupanjem ili postavljanjem.
Zbog sigurnosti i pravilne ugradnje, slijedite korisnički priručnik za nosač za postavljanje na zid, korisnički priručnik za TV i upute iz ovog priručnika.
Nosač za postavljanje na zid
O sigurnosti
Zahvaljujemo na kupnji ovog proizvoda.
Za korisnike
Postavljanje TV-a na zid
UPOZORENJE
ZAHTIJEVA PROFESIONALNO POSTAVLJANJE
Proizvod treba postaviti isključivo profesionalni instalater koji je obučen za procjenu čvrstoće zida, odnosno može li izdržati težinu TV prijemnika. Ako nije pravilno učvršćen prilikom postavljanja, TV prijemnik može se prevrnuti i uzrokovati ozbiljne ozljede. Sony nije odgovoran za štete ili ozljede uzrokovane nepravilnim rukovanjem ili nepravilnim instaliranjem, ili instaliranjem drugih proizvoda koji nisu predviđeni za instaliranje. To ne utječe na vaša statutorna prava.
Sonyjevim dobavljačima
Za postavljanje proizvoda potrebna je određena stručnost. Svakako pozorno pročitajte korisnički priručnik da biste proizvod sigurno postavili. Tvrtka Sony nije odgovorna za štete ili ozljede uzrokovane neispravnim rukovanjem ili nepravilnim postavljanjem. Priručnik nakon postavljanja predajte kupcu.
Ovaj korisnički priručnik pokazuje kako pravilno rukovati proizvodom i sadrži važne mjere opreza neophodne za izbjegavanje nezgoda. Dužni ste pročitati, proučiti i slijediti sve upute iz korisničkog priručnika. U protivnom može doći do ozbiljnih ozljeda ili materijalne štete, ili poništenja jamstva. Priručnik zadržite za buduću upotrebu.
Sony proizvodi dizajnirani su sa sigurnošću u vidu. Međutim, ako se proizvod ne upotrebljava ispravno, to može dovesti do ozbiljne ozljede vatrom, do strujnog udara, prevrtanja proizvoda ili njegova pada. Svakako se pridržavajte mjera opreza da biste spriječili takve nezgode.
Za korisnike
UPOZORENJE
Ako se ne pridržavate sljedećih mjera opreza, može doći do ozbiljnih ozljeda ili smrtnog slučaja zbog izbijanja požara, strujnog udara ili pada proizvoda.
Postavljanje svakako prepustite licenciranim izvođačima te ne dopuštajte pristup djeci tijekom postavljanja.
Ako nosač za postavljanje na zid ili TV nisu pravilno postavljeni, može doći do sljedećih nezgoda. Postavljanje neka obavljaju isključivo licencirani izvođači.
- TV može pasti i uzrokovati ozbiljne ozljede poput ogrebotina ili lomova.
- Ako zid na koji je nosač za postavljanje na zid nije stabilan, ravan ili okomit na pod, proizvod može pasti i uzrokovati ozljede ili materijalnu štetu. Zid mora izdržati težinu barem četiri puta veću od težine televizora. (Pogledajte Korisnički priručnik ili Referentni vodič svog TV-a kako biste saznali podatak o njegovoj težini.)
- Ako instalacija nosača za postavljanje na zid nije dovoljno čvrsta, jedinica može pasti i uzrokovati ozljede ili materijalnu štetu.
Premještanje ili skidanje televizora svakako prepustite licenciranim izvođačima.
Ako prijevoz i skidanje radi netko tko nije licencirani izvođač, TV može pasti i uzrokovati ozljede ili materijalnu štetu. Za prijenos velikog TV-a potrebne su dvije ili više osoba (tri ili više osoba za TV od 189,3 cm (75 inča) i više) (osim Egipat). Za prijenos velikog TV-a potrebne su dvije ili više osoba (tri ili više osoba za TV od 75 inča (189,3 cm) i više) (samo Egipat).
Ne uklanjajte vijke itd. nakon postavljanja TV-a.
Ako to učinite, TV može pasti i uzrokovati ozljede ili materijalnu štetu.
Ne mijenjajte dijelove nosača za postavljanje na zid.
Ako to učinite, nosač za postavljanje na zid može pasti i uzrokovati ozljede ili materijalnu štetu.
Nemojte instalirati drugu opremu osim proizvoda namijenjenog za instaliranje.
Ovaj nosač za postavljanje na zid dizajniran je za upotrebu samo s proizvodom namijenjenim za instaliranje. Ako na njega stavite neku drugu opremu, može pasti ili se slomiti, te može uzrokovati ozljede ili materijalnu štetu.
Na nosač za postavljanje na zid ne stavljajte drugi teret osim TV-a. Ne tresite TV prijemnik desno/lijevo, gore/dolje.
Ako to učinite, TV može pasti i uzrokovati ozljede ili materijalnu štetu.
Ne oslanjajte se na TV i ne vješajte o njega.
Ne oslanjajte se na TV i ne vješajte o njega jer može pasti i uzrokovati ozbiljne ozljede.
UVIJEK držite mali pribor izvan dohvata djece, kako ih ne bi slučajno progutala.
OPREZ
Ako se ne pridržavate navedenih mjera opreza, može doći do ozljeda ili materijalne štete.
- Pazite da ne prignječite prste dok rukujete nosačem za postavljanje na zid ili zakrećete TV prijemnik.
- Dok zakrećete TV prijemnik budite oprezni i pazite da ne udarite nikoga u blizini.
- Nekorištene dijelove spremite na sigurno mjesto za naknadnu upotrebu. Držite ih podalje od djece.
Ne rukujte proizvodom prekomjernom silom dok ga čistite ili održavate.
Ne primijenjujte prekomjernu silu s gornje strane televizora. Ako to učinite, TV može pasti i uzrokovati ozljede ili materijalnu štetu.
Ne stavljajte ovaj proizvod blizu medicinskih uređaja.
Ovaj proizvod (uključujući dodatke) ima magnet(e) koji može prouzročiti smetnje u radu pacemakera, programabilnog šanta za liječenje hidrocefalusa, ili drugih medicinskih uređaja. Ne stavljajte ovaj proizvod blizu osoba koje se služe takvim medicinskim uređajima. Posavjetujte se s liječnikom prije upotrebe ovog proizvoda ako se služite takvim medicinskim uređajem.
Držite izvan dohvata djece ili osoba pod nadzorom.
Ovaj proizvod, (uključujući dodatke) ima magnet(e). Gutanje magneta može dovesti do ozbiljnih posljedica, kao što je opasnost od gušenja ili oštećenje probavnog trakta. Ako su magneti (ili magnet) progutani, odmah se posavjetujte s liječnikom.
Mjere opreza
- Ako duže vrijeme televizor držite na nosaču za postavljanje na zid, zid iza TV-a može izgubiti boju ili se tapeta može odlijepiti, ovisno o materijalu na zidu.
- Ako uklonite nosač za postavljanje na zid nakon postavljanja na zid, ostat će vidljive rupe od vijaka.
- Ne postavljajte nosač za postavljanje na zid na mjesta na kojima je izložen mehaničkim vibracijama.
Postavljanje nosača za postavljanje na zid
Sonyjevim dobavljačima
UPOZORENJE
Sljedeće upute odnose se isključivo na Sonyjeve dobavljače. Svakako pročitajte gore navedene mjere opreza i posebnu pozornost posvetite sigurnosti tijekom postavljanja, održavanja i provjere proizvoda.
Ne postavljajte nosač za postavljanje na zidove na kojima kutovi ili rubovi televizora mogu stršiti.
Ne postavljajte nosač za postavljanje na zid na zidove na kojima kutovi ili rubovi televizora mogu stršati. Ako neka osoba ili predmet udare o stršeći kut ili bočnu stranu televizora, može doći do ozljede ili nastati materijalna šteta.
Ne postavljajte televizor iznad ili ispod klimatizacijskog uređaja.
Ako je televizor izložen curenju vode ili struji zraka iz klimatizacijskog uređaja, može doći do izbijanja požara, strujnog udara ili kvara televizora.
Svakako dobro učvrstite nosač za postavljanje na zid slijedeći upute iz ovog korisničkog priručnika.
Ako su neki vijci slabo zavijeni ili ispadnu, nosač za postavljanje na zid može se srušiti i uzrokovati ozljede ili materijalnu štetu. Upotrijebite odgovarajuće vijke za materijal zida i sigurno postavite jedinicu pomoću četiri vijka promjera 8 mm (ili sličnima).
Upotrijebite isporučene vijke i pričvrsni pribor slijedeći upute iz ovog korisničkog priručnika. Ako se koristite zamjenskim dijelovima, televizor može pasti i uzrokovati tjelesne ozljede ili oštećenje televizora.
Pravilno sastavite nosač slijedeći postupak opisan u ovom korisničkom priručniku.
Ako vijci nisu dobro pritegnuti ili ispadnu, televizor može pasti i uzrokovati tjelesne ozljede ili oštećenje televizora.
Obavezno dobro pritegnite vijke na označenom mjestu.
Ako to ne učinite, televizor može pasti i uzrokovati tjelesne ozljede ili oštećenje televizora.
Pazite da televizor ne bude izložen udarcima tijekom postavljanja.
Udarci mogu uzrokovati pad ili lomljenje televizora. To može uzrokovati ozljede.
Televizor obavezno postavite na zid koji je okomit i ravan.
Ako to ne učinite, televizor može pasti i uzrokovati ozljede.
Nakon što pravilno postavite televizor ispravno učvrstite kabele.
Ako se o kabele zapletu ljudi ili predmeti, može doći do ozljede ili se TV mogu oštetiti.
Pazite da ne dođe do priklještenja naponskog kabela izmjenične struje ili priključnog kabela.
Ako se naponski kabel izmjenične struje ili priključni kabel ukliješti između jedinice i zida, ili su silom zavrnuti ili savijeni, može doći do izlaganja unutarnjih vodiča, što može uzrokovati kratki spoj ili strujni udar. To može izazvati požar ili strujni udar.
Vijci kojima se nosač za postavljanje na zid treba učvrstiti nisu isporučeni.
Kada instalirate nosač za postavljanje na zid, upotrijebite odgovarajuće vijke za materijal od kojega je zid izgrađen.
Priprema
- Ilustracije TV-a prikazane u ovom priručniku primjeri su koji daju jasna objašnjenja postupaka. Iz tog razloga ilustracije mogu izgledati drugačije od stvarnog TV-a.
Od kojeg je materijala vaš zid?
Najprije provjerite zid na koji namjeravate postaviti TV.
Gipsane ploče s drvenom potkonstrukcijom
Mjere opreza
- Maksimalna debljina gipsanih ploča: 16 mm.
- Provjerite jesu li unutarnje dimenzije stupova drvene potkonstrukcije najmanje 51 mm × 102 mm za obične ili 38 mm × 89 mm za nominalne stupove.
- Vodoravni razmak između točki učvršćivanja mora biti najmanje 406 mm.
Puni betonski zid ili betonski blokovi
Mjere opreza
- Nosač za postavljanje na zid postavite izravno na betonski zid.
- Debljina betonskog zida mora biti najmanje 203 mm.
- Dimenzije betonskih blokova moraju biti najmanje 203 mm × 203 mm × 406 mm.
Isporučeno sa SU-WL900
- Provjerite imate li sve dijelove.
- Neki se dijelovi ne mogu koristiti za vaš model.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Priprema za postavljanje
- Neka vam prije ugradnje pri ruci budu Korisnički priručnik ili Referentni vodič za TV i Vodič za postavljanje.
- Provjerite mjesto postavljanja televizora.
- Pripremite četiri vijka promjera 8 mm i četiri podloška (nisu isporučeni u kompletu). Odaberite vijke koji odgovaraju materijalu od kojega je izgrađen zid.
- Pripremite sljedeće alate:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Samo za gipsane ploče s drvenom potkonstrukcijom
*2 Samo za betonski zid ili betonske blokove
*3 Ovisno o modelu
*4 Pažljivo odaberite vijke i podloške
A Pričvršćivanje nosača za postavljanje na zid na gipsane ploče s drvenom potkonstrukcijom
WM1
Montaža nosača za postavljanje na zid
1 Odlučite o mjestu postavljanja.
Provjerite ima li na zidu dovoljno mjesta za TV, te može li nositi najmanje četverostruku težinu TV-a.
- Pogledajte »Specifikacije« na kraju ovog korisničkog priručnika kako biste saznali podatke o mjerama za pričvršćivanje na zid nosača za postavljanje na zid.
- U Korisničkom priručniku ili Referentnom vodiču svog TV-a potražite težinu TV-a.
Napomena
- Kad je Vaš TV postavljen na zid, gornja strana TV-a malo je nagnuta naprijed.
- Preporučujemo da provjerite položaj TV prijemnika u okruženju.
2
3 Poravnajte WM1 sa zidom i označite četiri rupe u ravnini s gredama.
Napomena
- Libelom provjerite je li WM1 ravan.
4 Izbušite gornje pilot rupe na označenim mjestima.
Provjerite je li mjesto na zidu za bušenje rupa dovoljno čvrsto da podnese težinu najmanje četiri puta veću od težine TV-a.
Napomena
- Pilot rupe moraju se izbušiti do dubine od 75 mm, pomoću borera debljine 5,5 mm.
5 Pričvrstite WM1 na zid odgovarajućim vijcima (nisu isporučeni u kompletu) i podloškama (nisu isporučene u kompletu).
Napomena
- Libelom provjerite je li WM1 ravan.
Mjere opreza
- Ne prezatežite vijke za drvo 8 mm × 60 mm. Neodgovarajuća sila zatezanja može umanjiti nosivost vijka za drvo 8 mm × 60 mm.
6 Izbušite donje pilot rupe na označenim mjestima. (Upute za bušenje pronaći ćete u 4. koraku.)
7 U rupe umetnite odgovarajuće vijke i podloške.
Napomena
- Libelom provjerite je li WM1 ravan.
8 Razvucite krak nosača do kraja.
Priprema za postavljanje televizora na zid
Metode rada mogu se razlikovati ovisno o modelu. Pogledajte »Priprema za postavljanje TV-a« na stranici 552.
Postavljanje televizora na zid
3 Pričvrstite WM7. (Samo 26 mm)
4 Zategnite lijevu i desnu stranu nosača za postavljanje na zid i pričvrstite WM3.
Napomena
- Pričvrstite WM3 na dio TV-a koji dolazi u dodir sa zidom kada se TV zakrene.
- Ne pričvršćujte WM3 na naljepnice, ventilacijske otvore i zvučnik.
5
6 Kada pomičete TV prijemnik, čvrsto ga primite s donje strane.
Napomena
- TV se možda neće moći kretati u blizini zida ovisno o vrsti i broju priključenih kabela. To nije kvar.
7
UPOZORENJE
- Za prijenos velikog TV-a potrebne su dvije ili više osoba (tri ili više osoba za TV od 189,3 cm (75 inča) i više) (osim Egipat). - Za prijenos velikog TV-a potrebne su dvije ili više osoba (tri ili više osoba za TV od 75 inča (189,3 cm) i više) (samo Egipat).
Potvrda dovršetka postavljanja
Provjerite sljedeće.
- Uže i kabel nisu uvrnuti ili prikliješteni.
UPOZORENJE
- Nepravilan smještaj kabela za napajanje izmjeničnom strujom može uzrokovati požar ili strujni udar zbog kratkog spoja. Radi sigurnosti svakako potvrdite da ste dovršili postavljanje.
Druge informacije
Kada uklanjate televizor, obrnite postupak postavljanja.
UPOZORENJE
- Za prijenos velikog TV-a potrebne su dvije ili više osoba (tri ili više osoba za TV od 189,3 cm (75 inča) i više) (osim Egipat). - Za prijenos velikog TV-a potrebne su dvije ili više osoba (tri ili više osoba za TV od 75 inča (189,3 cm) i više) (samo Egipat).
B Pričvršćivanje nosača za postavljanje na zid na puni betonski zid ili betonske blokove
Montaža nosača za postavljanje na zid
1 Odlučite o mjestu postavljanja.
Provjerite ima li na zidu dovoljno mjesta za TV, te može li nositi najmanje četverostruku težinu TV-a.
- Pogledajte »Specifikacije« na kraju ovog korisničkog priručnika kako biste saznali podatke o mjerama za pričvršćivanje na zid nosača za postavljanje na zid.
- U Korisničkom priručniku ili Referentnom vodiču svog TV-a potražite težinu TV-a.
Napomena
- Kad je Vaš TV postavljen na zid, gornja strana TV-a malo je nagnuta naprijed.
- Preporučujemo da provjerite položaj TV prijemnika u okruženju.
2 Poravnajte WM1 sa zidom i označite četiri rupe.
Napomena
- Libelom provjerite je li WM1 ravan.
3 Izbušite rupice na oznakama.
Provjerite je li mjesto na zidu za bušenje rupa dovoljno čvrsto da podnese težinu najmanje četiri puta veću od težine TV-a.
Napomena
- Pilot rupe moraju se izbušiti do dubine od 75 mm, pomoću borera debljine 10 mm.
5 Pričvrstite WM1 na zid odgovarajućim vijcima (nisu isporučeni u kompletu) i podloškama (nisu isporučene u kompletu).
Napomena
- Libelom provjerite je li WM1 ravan.
Mjere opreza
- Ne prezatežite vijke za drvo 8 mm × 60 mm. Neodgovarajuća sila zatezanja može umanjiti nosivost vijka za drvo 8 mm × 60 mm.
6 Razvucite krak nosača do kraja.
Priprema za postavljanje televizora na zid
Metode rada mogu se razlikovati ovisno o modelu. Pogledajte »Priprema za postavljanje TV-a« na stranici 552.
Postavljanje televizora na zid
3 Pričvrstite WM7. (Samo 26 mm)
4 Zategnite lijevu i desnu stranu nosača za postavljanje na zid i pričvrstite WM3.
Napomena
- Pričvrstite WM3 na dio TV-a koji dolazi u dodir sa zidom kada se TV zakrene.
- Ne pričvršćujte WM3 na naljepnice, ventilacijske otvore i zvučnik.
5
6 Kada pomičete TV prijemnik, čvrsto ga primite s donje strane.
Napomena
- TV se možda neće moći kretati u blizini zida ovisno o vrsti i broju priključenih kabela. To nije kvar.
7
UPOZORENJE
- Za prijenos velikog TV-a potrebne su dvije ili više osoba (tri ili više osoba za TV od 189,3 cm (75 inča) i više) (osim Egipat). - Za prijenos velikog TV-a potrebne su dvije ili više osoba (tri ili više osoba za TV od 75 inča (189,3 cm) i više) (samo Egipat).
Potvrda dovršetka postavljanja
Provjerite sljedeće.
- Uže i kabel nisu uvrnuti ili prikliješteni.
UPOZORENJE
- Nepravilan smještaj kabela za napajanje izmjeničnom strujom može uzrokovati požar ili strujni udar zbog kratkog spoja. Radi sigurnosti svakako potvrdite da ste dovršili postavljanje.
Druge informacije
Kada uklanjate televizor, obrnite postupak postavljanja.
UPOZORENJE
- Za prijenos velikog TV-a potrebne su dvije ili više osoba (tri ili više osoba za TV od 189,3 cm (75 inča) i više) (osim Egipat).
Za prijenos velikog TV-a potrebne su dvije ili više osoba (tri ili više osoba za TV od 75 inča (189,3 cm) i više) (samo Egipat).
Sony қабырғаға орнататын кронштейнді (SU-WL900) пайдалану туралы орнату акпараты
Қабырғаға орнату тесіктерінің үйлесімді шаблоны:
Мысырды коспағанда:
163,9 см (65 дюйм) / 138,8 см (55 дюйм)
Тек Мысыр үшін:
65 дюйм (163,9 см) / 55 дюйм (138,8 см)
Осы нүсқаулықта көрсетілген «теледидар» өнім атауы модельге қарай әртүрлі болуы мүмкін.
Өнімнің іс жүзіндегі атауын пайдалану нұсқаулығынан немесе анықтама нұсқаулығынан қараңыз.
Тутынушыларға
Өнім қорғанысы және қауіпсіздік себептері үшін Sony компаниясы ТД-ды орнату Sony дилерлері немесе лицензияланған мердігерлер тарапынан орындалуын қатаң ұсынады. Оны өзіңіз орнатуға әрекет өтпеңіз.
Sony дилерлері мен мердігерлеріне
Бул өнімді орнату, мерзімді түрде техникалық қызмет көрсету және тексеру барысында қауіпсіздікке толық назар аударыңыз.
Бүл өнімді орнату үшін, әсіресе ТД ауырлығын көтеріп тұру үшін қабырғаның бекемдігін анықтау үшін тиісті сараптама жасау керек. Бүл өнімді қабырғаға бекітуді Sony дилерлеріне немесе лицензияланған мердігерлерге тапсырыңыз және орнату барысында қауіпсіздікке тиісті назар аударыңыз. Қате қолдану немесе қате орнату арқылы кез келген закым немесе жаракат үшін Sony компаниясы жауапты емес.
Қауіпсіздікті қорғау және дұрыс орнату үшін қабырғаға орнататын кронштейннің пайдалану нұсқаулығындағы, теледидардың пайдалану нұсқаулығындағы және осы нұсқаулықтағы нұсқауларды орынданыз.
Қабырғаға орнататын кронштейн
Қауіпсіздік туралы
Осы өнімді сатып алғаныңыз үшін ракмет.
Тутынушыларға
Теледидарды кабырғаға бекіту
ECKEPTY
КЭСІБИ ТУРДЕ ОРНАТЫЛУЫ КЕРЕК
Бул енімді тек қабырғаның теледидар салмағына шындамдылығын анықтауға жаттықтырылған кәсіби орнатқыш орнатуы керек. Егер орнату барысында дұрыс бекітілмесе, теледидар құлап, едәүрі жаракаттауы мүмкін. Sony компаниясы дұрыс пайдаланбау, дұрыс орнатпау немесе орнатуға болатын енімнен басқасын орнату салдарынан туындайтын ешбір закым немесе жақақат үшін жауалты болмайды. Занды құқығыныз (қандай да бір) жарамайды.
Sony дилерлері үшін
Осы құрылғыны орнатуға жеткілікті түрде төжірибе кажет. Орнату жұмыстарын қауіпсіз түрде орындау үшін осы пайдалану нұсқаулығын толық оқып шығыңыз. Sony дұрыс қолданбау немесе дұрыс орнатпау салдарынан болған зақымдарға немесе жарақатқа жауапты емес. Орнатқаннан кейін тутынушыға осы нұсқаулықты беріңіз.
Осы пайдалану нускаулығы енімнің дұрыс қолданылүын және закымды болдырмауға қажетті алдын алу шараларын көрсетеді. Осы пайдалану нускаулығындағы барлық нускауларды оқу, мүқият түсіну және орындау сіздің жауапкершілігінізде. Олай істемеу едәүр адам жақақатына немесе мулік зақымына және кепілдіктің қушінің жойылуына себеп болуы мүмкін. Болашақта ақпарат алу үшін осы нускаулықты қолжетімді жерде сақтаныз.
Sony өнімдері қауіпсіздікті ескере отырып жасалған. Өнімдер дұрыс қолданылмаса, өрт, ток соғу, өнімнің қулауы немесе оны лақтыру салдарынан ауыр жақақатқа әкелуғ мүмкін. Осындай жағдайлардың алдын алу үшін алдын алу шараларын қараңыз.
Өнімнің күні мен штрих-кодында штрих-код таңбасының коды келесі форматта көрсетіледі: ЖЖЖЖ / ММ, мүнда ЖЖЖЖ - жыл ММ - өндіріс мезгілі.
Өндіруші: Сони Корпорейшн
Өндіруші мекенжайы: 1-7-1 Конан Минато-ку Токио, 108-0075 Жапония
Кытайда жасалған
Тутынушыларға
ECKEPTY
Осы алдын алу шаралары сақталмаса, өрт, ток соғу немесе құрылғының құлауы салдарынан ауыр жақақатқа немесе өлімге әкелуі мүмкін.
Орнату жұмыстарын лицензиясы бар мердігерлер жасауы керек және құрылғыны орнату кезінде балаларды алыс ұстаңыз.
Қабырғаға орнататын кронштейн немесе теледидар дұрыс орнатылмаса, келесі жағдайлар болуы мүмкін. Лицензиясы бар мердігерлер орнату жұмыстарын жүргізе алатындығына көз жеткізіңіз.
- Теледидар құлап, дененің көгерүі немесе сынық секілді ауыр жаракаттарға әкелуі мүмкін.
- Кабыргага орнататын кронштейн орнатылатын кабырга турақсыз, кисық болса немесе едөнге перпендикуляр болмаса, күрал күлап, жарақатқа не муліктің закымданунағаәкелүу мүмкін. Кабырга тепедидардың салмағынан төрт есе ауыр салқмақты көтере алуы қажет. (Тепедидардың салмағын пайдалану нұсқаулығынан немесе анықтама нұсқаулығынан қараңыз).
- Қабырғаға орнататын кронштейн қабырғаға берік бекітілмесе, құрал құлап, жаракатқа немесе мүліктің зақымдануына әкелуі мүмкін.
Балалар үшін
- Балаларға теледидар үстіне шығуға рұқсат бермеңіз.
- Усак жабдыктарын балалардан аулақ устаңыз, жұтып қоймасын.
Теледидарды тасымалдау немесе бөлшектеу жұмыстарын лицензиясы бар мердігерлер жасауы керек.
Лицензия бар мердігерлерден басқа адамдар теледидарды тасымладаса немесе бөлшектесе, ол қулап, жақақатқа немесе мүліктің закымдануына әкөлүү мүмкін. Улкен ТД-ды тасымладау үшін екі немесе көбірек адам (189,3 см (75 дюйм) және одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспаганда).
Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) және одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).
Теледидарды бекіткеннен кейін бурандаларды және т.б. босатпаңыз.
Егер солай істейтін болсаңыз, теледидар кулауы немесе мүліктің зақымдануы мүмкін.
Қабырғаға орнататын кронштейннің бөлшектерін ауыстырмаңыз.
Егер солай істейтін болсаңыз, қабырғаға орнататын кронштейн құлауы немесе мүліктің зақымдануы мүмкін.
Орнатуға болатын өнімнен басқа жабдықты орнатпаңыз.
Осы қабырғаға орнататын кронштейн тек орнатуға болатын еніммен бірге қолдануға арналған. Арнайы құрылғыдан бөлек құралды бекітсөңіз, од құлап не сынып, жақақатқа не мүліктің зақымдануына әкелуі мүмкін.
Қабырғаға орнататын кронштейнге теледидардан басқа затты қолданбаңыз. Теледидарды солға/оңға, жоғары/төмен шайқамаңыз.
Егер солай істейтін болсаңыз, теледидар кулауы немесе мүліктің зақымдануы мүмкін.
Теледидарға сүйенбөңіз немесе асылып турмаңыз.
Теледидарға сүйенсеніз не асылып түрсаңыз, ол сізге құлап, ауыр жаракат алуыңыз мүмкін.
Қателесіп жұтып қойылмауы үшін кішкентай керек- жарактарды ӘРҚАШАН балалардың қолы жетпейтін жерде сақтаңыз.
АБАЙ БОЛЫНЫЗ!
Осы алдын алу шаралары сақталмаса, жаракат алуыңыз немесе мүлік зақымдануы мүмкін.
- Кабырғаға орнатылатын кронштейнді қолдану немесе теледидарды бұру кезінде саусақтарыңыз қысыллып қалмасын.
- ТД жинағын бұрғанда, оны абайлап ұстаңыз және жақын маңдағы адамдарға тиіп кетпеуін қадағалаңыз.
- Пайдаланылмаған бөліктерді болашақта пайдалану үшін қауіпсіз жерге сақтап қойыңыз.
Оларды балалардан аулак устаңыз.
Кұрылғыны тазалау не оған күтім жасау кезінде қатты күш салмаңыз.
Теледидардың жоғарғы бөлігіне қатты күш салмаңыз. Егер солай істейтін болсаңыз, теледидар құлауы немесе мүліктің зақымдануы мүмкін.
Бул өнімді медициналық құрылғыларға жақын қоймаңыз.
Бул өнімнің (соның ішінде керек- жарактарының) кұрамында кардиостимуляторлардың, суми ауруын емдеу үшін қолданылатын бағдарламаланатын түйықтағыш клапандардың немесе басқа медициналық құрылғылардың жұмысына кедөргі жасауы мүмкін магнит(тер) бар. Бул өнімді осындай медициналық құрылғыларды пайдаланатын тулғаларға жақын қоймаңыз. Осындай кез келген медициналық құрылғыны пайдаланатын болсаңыз, бул өнімді пайдаланудан бұрын дәрігеріңізбен кеңесіңіз.
Балалардың немесе бақылануы тиіс түлғалардың қолы жетпейтін жерде сақтаңыз.
Бул өнімнің (соның ішінде керек- жақақтарының) кұрамында магнит(тер) бар. Магниттерді (немесе магнитті) жұтылп қою қақалу қаупі немесе ішектердің закымдануы сияқты ауыр жақақатқа алып көлуі мүмкін. Егер магниттер (немесе магнит) жұтылып қалса, дереу дәрігермен кеңесінз.
Алдын алу шаралары
- Кабырғаға орнататын кронштейнге орнатылған теледидарды ұзак ұқыт бойы пайдалансаңыз, кабырғаның материалына байланысты теледидар артындағы не үстіндегі түс өзгеруі немесе тусқағаздың түсі кетуі мүмкін.
- Қабырғаға орнататын кронштейнді орнатқаннан кейін қайта алсаңыз, қабырғада бұранда саңылаулары қалады.
- Кабырғаға орнататын кронштейнді механикалық тербеліс әсер ететін орында пайдаланбаңыз.
Қабырғаға орнататын кронштейнді орнату
Sony дилерлері үшін
ECKEPTY
Келесі нүсқаулар тек Sony дилерлеріне арналған. Жоғарыда берілген алдын алу шараларын оқып шығыңыз және осы құрылғыны орнату, оған күтім жасау, оны тексеру кезінде аса назар аударыңыз.
Қабырғаға орнататын кронштейнді теледидардың бурыштары не қапталы қабырға бетінен шығып тұратын орындарға орнатпаңыз.
Қабырғаға орнататын кронштейнді теледидардың бұрыштары не қапталы қабырға бетінен шығып тұратын баған секілді орындарға орнатпанъз. Адам немесе басқа зат теледидардың шығып тұған бұрышына не қаптальна сокса, ол жақақат алуы немесе мүлік зақымдануы мүмкін.
Теледидардың салқындатқыштың устіне не астына орнатпаңыз.
Теледидарға салқындатқыштан ұзақ ұақыт бойы су тамшылары ақса не салқын ауа сокса, ол өртке, ток соғуға немесе теледидардың дұрыс жұмыс істемеуіне әкелуі мүмкін.
Қабырғаға орнататын кронштейнді осы пайдалану нұсқаулығына сүйене отырып мықтап бекітіңіз.
Бурандалардың бірі жоғалып не түсіп қалған болса, кабыргаға орнататын кронштейн кулап, жақақатқа немесе мүліктің зақымдануына экелуі мүмкін. Кабырга материалына жарайтын бурандаларды пайдаланыңз және диаметрі 8 мм-лік (немесе соған шамалас) терт буранданың көмегімен құрылғыны мықтап орнатыңз.
Берілген бұрандалар мен бекіту бөлшектерін осы пайдалану нұсқаулығындағы нұсқауларға сүйене отырып дұрыс пайдаланыңыз. Қосалқы элементтерді пайдалансаңыз, теледидар құлап, біреуге дене жаракатын салуы немесе теледидарды зақымдауы мүмкін.
Пайдалану нускаульғында берілген процедураларға сүйене отырып кронштейнді дұрыстап құрастырыңыз.
Бұрандалардың бірі жоғалса немесе түсіп қалған болса, теледидар құлап, біреуге дене жақақатын салуы немесе теледидарды зақымдауы мүмкін.
Бүрандалар көрсетілген орында мыктап бекітілуі керек.
Осылай орындалмаса, теледидар кулап, біреуге дене жаракатын салуы немесе теледидарды закымдауы мүмкін.
Орнату кезінде теледидарды соғып алмаңыз.
Теледидарды соғып алсаңыз, ол құлауы немесе сынуы мүмкін. Будан жаракат алуыңыз мүмкін.
Теледидарды кабырға мен еденге перпендикуляр болатындай етіп орнату керек.
Егер солай болмаса, теледидар кулауы немесе жаракат алуыңыз мүмкін.
Теледидар дұрыс орнатылғаннан кейін кабельдерді дұрыс бекітіңіз.
Адамдар немесе баска заттар кабельге оралатын болса, жаракатка не теледидардың зақымдануына әкелуі мүмкін.
Айнымалы ток сымы немесе қосу кабелі қысылып қалмауы керек.
Айнымиалы ток сымы немесе қосу кабелі құрал мен қабырға арасында қысылып қалса, майыскан немесе қуштеп оралған болса, ішкі бағыттағыштар зақымданнып, қыска түйықталуға немесе электр көзінің үзілуіне себел болуы мүмкін. Бүл өрттің пайда болуына немесе ток согуға әкелуі мүмкін.
Қабырғаға орнататын кронштейнді қабырғаға бекітуге қажетті бұрандалар берілмеген.
Қабырғаға орнататын кронштейнді бекіту кезінде қабырғаның материалы мен құрылымына сай бұрандаларды пайдаланыңыз.
Іске кіріспес бұрын
- Бүл нүсқаулықта көрсетілген теледидар суреттері әрекеттердің анық түсіндірмелерін қамтамасыз ету үшін пайдаланылатын мысалдар болып табылады. Осы себепті суреттер іс жүзіндегі теледидардан басқаша көрінуі мүмкін.
Қабырға неден жасалған?
Алдымен теледидар орнатылатын қабырғаның түрін тексеріңіз.
Профильдерге бекітілген гипсокартон
Алдын алу шаралары
- Гипсокартонның максималды қалындығы: 16 мм.
- Ішкі ағаш профильдің қалынддығы жалпы орнату үшін 51 мм × 102 мм, ал шартты орнату үшін 38 мм × 89 мм екеніне кез жеткізіңіз.
- Бекіткіштер арасында кемінде 406 мм көлденен бос орын қалуы керек.
Катты бетон немесе бетон блок
Алдын алу шаралары
- Қабырғаға орнататын кронштейнді қатты бетон қабырғаға тікелей орнатыңыз.
- Катты бетон кабырғаның қалындығы кемінде 203 мм екеніне көз жеткізіңіз.
- Әрбір бетон блоктың өлшемі кемінде 203 мм × 203 мм × 406 мм екеніне көз жеткізіңіз.
SU-WL900 кұрылғысымен беріледі
- Барлық бөлшектердің бар екендігін тексеріңіз.
- Кейбір бөлшекті үлгіңіз үшін пайдалану мүмкін емес.
WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
M3 (×2) | M4 (×5) | M6 (×4) |
WT1 (×6) | ||
Орнатуға дайынддық
- Орнату алдында теледидардың пайдалану нүсқаулығын немесе анықтама нүсқаулығын және орнату нүсқаулығын дайындал койыңыз.
- Теледидар бекітілетін орынды аныктаңыз.
- Диаметрі 8 мм төрт бұранданы және сәйкес төрт шайбаны дайындаңыз (жинаққа кірмейді). Кабырғаның материалына сай келетін бұрандаларды тандаңыз.
- Келесі куралдарды пайдаланыңыз:
*1 |  |   5,5 MM 10 MM |  | |
*2 |  |  1,5 H·m{15 кгк·см} | *3 1,5 H·m{15 кгк·см} | |
 | *2 | *4 8 мм × 60 мм | *4 | |
*1 Тек профильдерге орнатылған гипсокартонға арналған
*2 Тек қатты бетонға немесе бетон блокқа арналған
*3 Улгілерге байланысты
*4 Бурандалар мен шайбаларды тандаған кезде абай болыңыз
А Кабырғаға орнататын кронштейнді профильдерге бекітілген гипсокартонға бекіту
WM1
Қабырғаға орнатылатын кронштейнді қабырғаға орнату
1 Орнатылатын орынды аныктаңыз.
Қабырғада ТД үшін жеткілікті орын бар екенін және ТД-дың кемінде төрт есе ауырлығын көтере алатындаған тексеріңіз.
- Қабырғаға орнататын кронштейнді қабырғаға орнату өлшемдерін осы пайдалану нұсқаулығының аяғындағы «Техникалық сипаттамалар» бөлімінен қараңыз.
- Теледидардың салмағын теледидардың пайдалану нұсқаулығынан және анықтама нұсқаулығынан қараңыз.
Нускау
- ТД қабырғаға орнатылғанда ТД жоғарғы бөлігі аздап алға еңкейеді. - Біз көру орнындағы теледидардың орналасуын тексеруді ұсынамыз.
2
3
WM1 құралын қабырғаға
туралап, профильдерге
тураланған төрт белгі жасаңыз.
Нускау
- WM1 деңгейін тексеру үшін деңгей тексеру күралын пайдаланыңыз.
4 Белгіленген жерлерге жоғарғы бекіту тесіктерін тесіңіз.
Қабырғадағы тесіктерді бұрғылайтын орын ТД-дан кемінде төрт есе көбірек салмақты үстай алатындай қүшті екенін тексеріңіз.
Нускау
- Орнату тесіктері 75 мм терендікте, диаметрі 5,5 мм бұрғы ўшымен тесілуі керек.
5 WM1 құралын қабырғаға сәйкес келетін бұрандалармен (жинаққа кірмейді) және шайбалармен (жинаққа кірмейді) орнатыңыз.
Нускау
- WM1 деңгейін тексеру үшін деңгей тексеру күралын пайдаланыңыз.
Сактык шарасы
- 8 мм × 60 мм ағаш бұранданы шамадан тыс тартпаңыз. Дұрыс тартпасаңыз 8 мм × 60 мм ағаш бұранда ұстамауы мүмкін.
6 Белгіленген жерлерге төменгі бекіту тесіктерін тесіңіз. (Бүрғылау нұсқауларын 4-қадамнан көріңіз.)
7 Тесіктерге сәйкес бұрандалар мен шайбаларды салыңыз.
Нускау
- WM1 деңгейін тексеру үшін деңгей тексеру күралын пайдаланыңыз.
8 Кронштейннің қолын шетке қарай тартып жылжытыңыз.
Теледидарды орнатуға дайындау
Жұмыс әдістері модельге қарай әртурглі болуы мүмкін. 552-беттегі «Теледидарды орнатуға дайындалу» бөлімін қараңыз.
Қабырғаға теледидарды
орнату
3 WM7 бөлігін бекітіңіз. (Тек 26 мм)
4 Кабырғаға орнататын кронштейннің сол және он жағын бұрап, WM3 бөлшегін бекітіңіз.
Нускау
- WM3 құрылғысын теледидардың бұрылған кезде қабырғаға тиетін бөлігіне бекітіңіз.
- WM3 бөлшегін жапсырмаларға, желдету тесіктеріне және динамикке бекітпеніз.
5
6
Теледидарды жылжыткан кезде, оны төменгі жағынан мыктап ұстаңыз.
Нускау
- Жалғанған кабельдердің түріне және санына байланысты теледидар қабырғаға жақын қозғалмауы мүмкін. Бүл ақаулық емес.
7
ECKEPTY
- Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) және одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) және одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).
Орнатудың аякталғандығын тексеру
Келесілерді тексеріңіз.
- Сым мен кабель оралмаған немесе кысылмаған.
ECKEPTY
- Айнымалы ток сымының немесе т.б. қате орналасуы қысқа түйықталу салдарынан өрттің пайда болувина немесе ток соғу қаупіне әкелуі мүмкін. Орнату жұмыстарының қауіпсіздік талаптарына сай орындалғанына көз жеткізіңіз.
Баска акпарат
Теледидарды алған кезде алдыңғы орнату процедурасын керісінше орынданыз.
ECKEPTY
- Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) және одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) және одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).
В Кабырғаға орнататын кронштейнді қатты бетонға немесе бетон блокқа бекіту
WM1
Қабырғаға орнатылатын кронштейнді қабырғаға орнату
1 Орнатылатын орынды аныктаңыз.
Қабырғада ТД үшін жеткілікті орын бар екенін және ТД-дың кемінде төрт есе ауырлығын көтере алатындаған тексеріңіз.
- Қабырғаға орнататын кронштейнді қабырғаға орнату өлшемдерін осы пайдалану нұсқаулығының аяғындағы «Техникалық сипаттамалар» бөлімінен қараңыз.
- Теледидардың салмағын теледидардың пайдалану нұсқаулығынан және анықтама нұсқаулығынан қараңыз.
Нускау
- ТД қабырғаға орнатылғанда ТД жоғарғы бөлігі аздап алға еңкейеді.
- Біз көру орнындағы теледидардың орналасуын тексеруді ұсынамыз.
2 WM1 құралын қабырғаға туралап, төрт белгі жасаңыз.
Нускау
- WM1 деңгейін тексеру үшін деңгей тексеру күралын пайдаланыңыз.
3 Белгіленген жерлерді орнату тесіктерін жасау үшін бүрғылаңыз.
Қабырғадағы тесіктерді бұрғылайтын орын ТД-дан кемінде төрт есе көбірек салмақты үстай алатындай күшті екенін тексеріңіз.
Нускау
- Орнату тесіктері 75 мм терендікте, диаметрі 10 мм бүрғы ұшымен тесілуі керек.
5 WM1 құралын қабырғаға сәйкес келетін бұрандалармен (жинаққа кірмейді) және шайбалармен (жинаққа кірмейді) орнатыңыз.
Нускау
- WM1 деңгейін тексеру үшін деңгей тексеру күралын пайдаланыңыз.
Сактык шарасы
- 8 мм × 60 мм ағаш бұранданы шамадан тыс тартпаңыз. Дұрыс тартпасаңыз 8 мм × 60 мм ағаш бұранда ұстамауы мүмкін.
6 Кронштейннің қолын шетке қарай тартып жылжытыңыз.
Теледидарды орнатуға дайындау
Жұмыс әдістері модельге қарай әртүрлі болуы мүмкін. 552-беттегі «Теледидарды орнатуға дайындалу» бөлімін қараңыз.
Қабырғаға теледидарды орнату
3 WM7 бөлігін бекітіңіз. (Тек 26 мм)
4 Кабырғаға орнататын кронштейннің сол және оң жағын бұрап, WMЗ бөлшегін бекітіңіз.
Нускау
- WM3 құрылғысын теледидардың бұрылған кезде қабырғаға тиетін бөлігіне бекітіңіз.
- WM3 бөлшегін жапсырмаларға, желдету тесіктеріне және динамикке бекітпеціз.
5
6 Теледидарды жылжыткан кезде, оны төменгі жағынан мықтап ұстаңыз.
Нускау
- Жалғанған кабельдердің түріне және санына байланысты теледидар қабырғаға жақын қозғалмауы мүмкін. Бүл ақаулық емес.
7
ECKEPTY
- Улкен ТД-ды тасымалдау эшін екі немесе көбірек адам (189,3 см (75 дюйм) және одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Улкен ТД-ды тасымалдау эшін екі немесе көбірек адам (75 дюйм (189,3 см) және одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).
Орнатудың аякталғандығын тексеру
Келесілерді тексеріңіз.
- Сым мен кабель оралмаған немесе қысылмаған.
ECKEPTY
- Айнымалы ток сымының немесе т.б. қате орналасуы қысқа түйықталу салдарынан өрттің пайда болуына немесе ток соғу қаупіне әкелуі мүмкін. Орнату жұмыстарының қауіпсіздік талаптарына сай орындалғанына көз жеткізіңіз.
Баска акпарат
Теледидарды алған кезде алдыңғы орнату процедурасын керісінше орынданыз.
ECKEPTY
- Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) және одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Улкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) және одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).
Informacije za montažu za upotrebu Sony Nosača za postavljanje na zid (SU-WL900)
Kompatibilni raspored otvora za montiranje na zid:
Osim Egipta:
163,9 cm (65 inča) / 138,8 cm (55 inča)
Samo Egipat:
65 inča (163,9 cm) / 55 inča (138,8 cm)
Naziv proizvoda „TV“ naznačen u ovom priručniku može da se razlikuje zavisno od modela. Stvarni naziv proizvoda potražite u uputstvu za upotrebu ili referentnom vodiču.
Za kupce
Radi zaštite proizvoda i iz bezbednosnih razloga, Sony striktno preporučuje da montažu vašeg TV-a obave dileri ili licencirani ugovarači kompanije Sony. Ne pokušavajte sami da ga montirate.
Za dilere ili licencirane ugovarače kompanije Sony
Obezbedite punu pažnju bezbednosti tokom montaže, periodičnog održavanja i pregleda ovog proizvoda.
Za montažu ovog proizvoda je potrebna dovoljna stručnost, posebno za određivanje jačine zida da bi podneo težinu TV-a. Obavezno poverite pričvršćenje ovog proizvoda na zid dilerima ili licenciranim ugovaračima kompanije Sony i posvetite odgovarajuću pažnju bezbednosti tokom montaže. Sony nije odgovoran za bilo kakve štete ili povrede prouzrokovane nepravilnim rukovanjem ili nepropisnom montažom.
Radi bezbednosti i pravilne instalacije, pratite uputstvo za upotrebu nosača za postavljanje na zid, uputstvo za upotrebu TV-a i uputstva u ovom priručniku.
Nosač za postavljanje na zid
O bezbednosti
Hvala vam što ste kupili ovaj proizvod.
Za kupce
Montaža TV-a na zid
UPOZORENJE
NEOPHODNO JE PROFESIONALNO POSTAVLJANJE
Ovaj proizvod bi trebalo da postavlja samo profesionalni monter koji je obučen da proceni snagu zida koja treba da izdrži težinu TV-a. Ako nije pravilno obezbeđen tokom postavljanja, TV može da padne i izazove ozbiljne povrede. Sony nije odgovoran za bilo kakvu štetu ili povređu izazvanu prilikom pogrešnog rukovanja ili nepravilnim postavljanjem, ili postavljanjem bilo kojeg drugog osim proizvoda koji se može instalirati. Vaša zakonska prava (ako ih ima) se ne povređuju.
Za dilere kompanije Sony
Za postavljanje ovog proizvoda je potrebna dovoljna stručnost. Obavezno pažljivo pročitajte ovo uputstvo za upotrebu da biste bezbedno obavili rad na postavljanju. Sony nije odgovoran za bilo kakve štete ili povrede prouzrokovane nepravilnim rukovanjem ili nepropisnim postavljanjem. Ovaj priručnik dajte kupcu nakon postavljanja
Ovo uputstvo za upotrebu prikazuje ispravno rukovanje proizvodom i važne mere predostrožnosti koje su potrebne da bi se sprečile nesreće. Vaša je odgovornost da pročitate, potpunosti razumete i pratite sva uputstva u ovom uputstvu za upotrebu. Ako to ne učinite, možete izazvati ozbiljne lične povrede ili oštećenje imovine i možete poništiti garanciju. Držite ovaj priručnik dostupnim za buduću upotrebu.
Proizvodi kompanije Sony su projektovani da budu bezbedni. Međutim, ako se proizvodi nepravilno koriste, to može da dovede do ozbiljnih povreda usled požara, strujnog udara, prevrtanja proizvoda ili padanja proizvoda. Obavezno poštujte mere predostrožnosti za bezbednost radi sprečavanja takvih nesreća.
Za kupce
UPOZORENJE
Ako se sledeće mere predostrožnosti ne poštuju, to može da dovede do teških telesnih povreda ili smrti usled požara, strujnog udara ili padanja proizvoda.
Obavezno poverite postavljanje licenciranim ugovaračima i držite decu dalje tokom postavljanja.
Ako se Nosač za postavljanje na zid ili TV ne postave pravilno, može doći do sledećih nesreća. Licencirani ugovarači treba obavezno da izvrše postavljanje.
- TV može da padne i da dovede do ozbiljnih povreda, kao što su modrica ili prelom.
- Ako je zid na koji je postavljen Nosač za postavljanje na zid nestabilan, neravan ili nije pod uglom od 90 stepeni sa podom, jedinica može pasti i uzrokovati povrede ili materijalnu štetu. Zid treba da bude u stanju da podnese najmanje četiri puta veću težinu od težine TV-a. (Pogledajte uputstvo za upotrebu ili referentni vodič TV-a radi njegove težine.)
- Ako ugradnja na zidu Nosača za postavljanje na zid nije dovoljno čvrsta, jedinica može pasti i uzrokovati povrede ili materijalnu štetu.
Obavezno poverite pomeranje ili demontažu TV-a licenciranim ugovaračima.
Ako druge osobe osim licenciranih ugovarača prebacuju ili demontiraju TV, on može da padne i izazove povrede ili oštećenje imovine. Dve ili više osoba (tri ili više osoba za TV od 189,3 cm (75 inča) i više) potrebne su za transport velikog TV aparata (osim Egipta). Dve ili više osoba (tri ili više osoba za TV od 75 inča (189,3 cm) i više) potrebne su za transport velikog TV aparata (samo Egipat).
Ne skidajte vijke, i slično, nakon montiranja TV-a.
Ako to učinite, TV može da padne i izazove povrede ili oštećenje imovine.
Ne vršite izmene na delovima Nosača za postavljanje na zid.
Ako to učinite, Nosač za postavljanje na zid može da padne i izazove povrede ili oštećenje imovine.
Nemojte montirati nikakvu opremu osim proizvoda koji se može instalirati.
Ovaj Nosač za postavljanje na zid je projektovan samo za upotrebu sa proizvodom koji se može instalirati. Ako montirate opremu osim navedene, ona može da padne ili da se polomi i izazove povrede ili oštećenje imovine.
Ne primenjujte nikakvo opterećenje osim TV-a na Nosač za postavljanje na zid.
Ne tresite TV prijemnik levo/desno, gore/dole.
Ako to učinite, TV može da padne i izazove povrede ili oštećenje imovine.
Ne oslanjajte se ili ne kačite na TV.
Ne oslanjajte se ili ne kačite na TV, pošto on može da padne na vas i izazove ozbiljne povrede.
Uvek držite male dodatke van domašaja dece, kako ih greškom ne bi progutali.
OPREZ
Ako se ne poštuju sledeće mere predostrožnosti, može da dođe do povreda ili oštećenja imovine.
- Pazite da ne povredite prste dok rukujete nosačem za postavljanje na zid ili dok naginjete komplet TV-a.
- Prilikom zakretanja TV aparata, postupajte pažljivo i vodite računa da ne udarite ljude u blizini.
- Obavezno sačuvajte neiskorištene delove na sigurnom mestu za korišćenje u budućnosti.
Čuvajte ih van domašaja dece.
Ne rukujte proizvodom sa prekomernom silom tokom čišćenja ili održavanja.
Ne primenjujte prekomernu silu na gornjoj strani TV-a. Ako to učinite, TV može da padne i izazove povrede ili oštećenje imovine.
Nemojte stavljati ovaj proizvod blizu medicinskih uređaja.
Ovaj proizvod (uključujući pribor) sadrži magnete koji mogu da ometaju pejsmejkere, šantove sa valvulom koji se mogu programirati i koriste se za lečenje hidrocefalusa ili druge medicinske uredaje. Nemojte stavljati ovaj proizvod u blizinu osoba koje koriste takve medicinske uredaje. Ako koristite neki takav medicinski uredaj, pre korišćenja ovog proizvoda se posavetujte sa lekarom.
Držite dalje od domašaja dece ili osoba pod nadzorom.
Ovaj proizvod (uključujući pribor) sadrži magnete. Ukoliko se magnet proguta, može doći do ozbiljne povrede (recimo gušenja ili povreda creva). Ukoliko neko proguta magnet ili magnete, odmah se posavetujte sa lekarom.
Mere predostrožnosti
- Ako koristite TV instaliran na Nosaču za postavljanje na zid duže vremena, zid iza ili iznad TV-a može da promeni boju ili da se tapeta odlepi, u zavisnosti od materijala zida.
- Ako se Nosač za postavljanje na zid ukloni nakon postavljanja na zid, rupe za šrafove ostaju.
- Ne koristite Nosač za postavljanje na zid na mestu gde je izložen mehaničkim vibracijama.
Postavljanje Nosača za postavljanje na zid
Za dilere kompanije Sony
UPOZORENJE
Sledeća uputstva su namenjena samo za dilere kompanije Sony. Obavezno pročitajte gore opisana bezbednosna uputstva i obratite posebnu pažnju na bezbednost tokom postavljanja, održavanja i provere ovog proizvoda.
Ne postavljajte Nosač za postavljanje na zid na zidnim površinama gde su uglovi ili strane TV-a izbočeni od površine zida.
Ne postavljajte Nosač za postavljanje na zid na zidnim površinama kao što je stub, gde su uglovi ili strane TV-a izbočeni od površine zida. Ako se desi da osoba ili predmet udare u izbočeni ugao ili bočnu stranu TV-a, to može da dovede do povreda ili oštećenje imovine.
Ne postavljajte TV iznad ili ispod klima uređaja.
Ako je TV izložen dugo vreme prodoru vode ili toplog vazduha iz klima uređaja, to može da dovede do požara, strujnog udara ili kvara na TV-u.
Obavezno postavite Nosač za postavljanje na zid čvrsto na zid postupajući prema uputstvima iz ovog uputstva za upotrebu.
Ako bilo koji od vijaka postane labav ili ispadne, Nosač za postavljanje na zid može da padne i dovede do povreda ili oštećenja imovine. Proverite da li vijci koje koristite odgovaraju strukturi zida i dobro pričvrstite jedinicu koristeći četiri vijci prečnika 8 mm (ili njima odgovarajuće).
Obavezno pravilno koristite isporučene vijke i delove za pričvršćenje postupajući prema uputstvima iz ovog uputstva za upotrebu. Ako koristite delove koji nisu originalni, TV može da padne i da nekome dovede do telesne povrede ili do oštećenja TV-a.
Proverite da li ste pravilno sklopili nosač za zid postupajući prema datom postupku objašnjenom u ovom uputstvu za upotrebu.
Ako su bilo koji od vijaka labavi ili ispadnu, TV može da padne i da nekome dovede do telesne povrede ili do oštećenja TV-a.
Obavezno pritegnite vijke čvrsto u određenom položaju.
Ako propustite da to učinite, TV može da padne i da nekome dovede do telesne povrede ili do oštećenja TV-a.
Pazite da ne izlažete televizor udaru tokom postavljanja.
Ako se TV izloži udaru, može da padne ili da se polomi. Ovo može da dovede do povreda.
Obavezno postavite TV na zid koji je istovremeno vertikalan i ravan.
Ako propustite da to učinite, TV može da padne i izazove povrede.
Nakon pravilnog postavljanja TV-a, propisno obezbedite kablove.
Ako se ljudi ili predmeti zapletu sa kablovima, to može da dovede do povreda ili do oštećenja TV-a.
Ne dozvolite da strujni kabl ili kabl za povezivanje budu priklješteni.
Ako se strujni kabl ili kabl za povezivanje priklešti između uređaja i zida ili se savije ili iskrivi silom, unutrašnji provodnici mogu da postanu otkriveni i izazovu kratak spoj ili prekid struje. Ovo može da izazove požar ili strujni udar.
Vijci potrebni za pričvršćenje Nosača za postavljanje na zid se ne isporučuju.
Koristite odgovarajuće vijke za materijal i strukturu zida prilikom montiranja Nosača za postavljanje na zid.
Pre početka korišćenja
- Ilustracije TV-a prikazana u ovom uputstvu su primeri koji se koriste da ponude jasna objašnjenja rukovanja. Iz ovog razloga ilustracije mogu da izgledaju različito od vašeg pravog TV-a.
Od čega je vaš zid napravljen?
Najpre, proverite koja je vrsta zida na koji želite da postavite Televizor.
Suvi zid sa drvenim stubovima
Mere predostrožnosti
- Maksimalna debljina suvog zida: 16 mm.
- Proverite da li su dimenzije unutrašnjeg drvenog stuba najmanje 51 mm × 102 mm za standardnu ili 38 mm × 89 mm za stvarnu dimenziju.
- Horizontalno odstojanje između držača treba da bude najmanje 406 mm.
Zid od punog betona ili od betonskih blokova
Mere predostrožnosti
- Nosač za postavljanje na zid možete direktno da montirate na zid od punog betona.
- Proverite da li je debljina betonskog zida najmanje 203 mm.
- Proverite da li je veličina pojedinačnog betonskog bloka najmanje 203 mm × 203 mm × 406 mm.
Isporučeno uz SU-WL900
• Proverite da li su svi delovi isporučeni.
- Neki delovi se ne mogu koristiti sa vašim modelom.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Priprema za postavljanje
- Neka vam pre postavljanja uputstvo za upotrebu ili referentni vodič i vodič za podešavanje za TV bude pri ruci.
• Proverite položaj za postavljanje vašeg TV-a. - Pripremite četiri zavrtnja prečnika 8 mm i četiri odgovarajuće podloške (nije isporučeno). Izaberite vijke koji odgovaraju za materijal zida.
- Pripremite sledeće alate:
| *1 | | 5,5 mm 10 mm | | |
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} | |
| *2 | *48 mm × 60 mm | *4 | |
*1 Samo za suvi zid sa drvenim stubovima
*2 Samo za zid od punog betona ili zid od betonskih blokova
*3 Zavisi od modela
*4 Pažljivo birajte zavrtnje i podloške
A Postavljanje Nosača za postavljanje na zid na suvi zid sa drvenim stubovima
WM1
Postavljanje na zid Nosača za postavljanje na zid
1 Odlučite o mestu za postavljanje.
Uverite se da zid ima dovoljno prostora za TV i da može da podnese težinu bar četiri puta veću od težine TV-a.
- Pogledajte „Specifikacije“ na kraju ovog uputstva za upotrebu da biste videli mere za instalaciju nosača za postavljanje na zid.
- Pogledajte uputstvo za upotrebu ili referentni vodič TV-a radi njegove težine.
Napomena
- Kada se TV montira na zid, gornja strana TV-a se malo nagne napred.
- Preporučujemo da vizuelno proverite okruženje mesta za TV.
2
3 Poravnajte WM1 sa zidom i napravite četiri oznake poravnate sa drvenim stubovima.
Napomena
- Koristite libelu da biste proverili da li je WM1 u ravni.
4 Na oznakama probušite gornje rupe za navođenje.
Uverite se da mesto na zidu za bušenje rupa dovoljno jako da podnese težinu bar četiri puta veću od težine TV-a.
Napomena
- Rupe za navođenje moraju biti probušene do dubine od 75 mm pomoću burgije prečnika od 5,5 mm.
5 Postavite WM1 na zid pomoću odgovarajućih zavrtnja (nije isporučeno) i podloški (nije isporučeno).
Napomena
- Koristite libelu da biste proverili da li je WM1 u ravni.
Mere predostrožnosti
- Nemojte preterano pritezati drveni vijak 8 mm × 60 mm. Neodgovarajuće pritezanje može da smanji noseću snagu drvenog vijka 8 mm × 60 mm.
6 Na oznakama probušite donje rupe za navođenje. (Pogledajte korak 4 zbog uputstva za bušenje.)
7 Podesite odgovarajuće zavrtnje i podloške u odnosu na rupe.
Napomena
- Koristite libelu da biste proverili da li je WM1 u ravni.
8 Izvucite dršku nosača do kraja.
Priprema za postavljanje TV-a
Načini korišćenja mogu da se razlikuju zavisno od modela. Pogledajte „Priprema za postavljanje TV-a“ na strani 552.
Postavljanje TV-a na zid
3 Prikačite WM7. (Samo 26 mm)
4 Zavrtnjima pričvrstite levu i desnu stranu Nosača za postavljanje na zid i postavite
WM3.
Napomena
- Pričvrstite WM3 na deo TV-a koji dolazi u kontakt sa zidom kada se okrene.
- Ne kačite WM3 na oznake, ventilacione otvore i zvučnik.
5
6
Kada pomerate TV, čvrsto ga držite sa donje strane.
Napomena
- TV se možda neće pomeriti blizu zida u zavisnosti od tipa i broja kablova koji su prikačeni. Ovo nije greška.
7
UPOZORENJE
- Dve ili više osoba (tri ili više osoba za TV od 189,3 cm (75 inča) i više) potrebne su za transport velikog TV aparata (osim Egipta).
Dve ili više osoba (tri ili više osoba za TV od 75 inča (189,3 cm) i više) potrebne su za transport velikog TV aparata (samo Egipat).
Potvrđivanje završetka postavljanja
Proverite sledeće tačke.
- Strujni kabl i kabl nisu uvrnuti ili priklješteni.
UPOZORENJE
- Nepropisno postavljanje strujnog kabla naizmenične struje, i slično, može da dovede do požara ili strujnog udara preko kratkog spoja. Obavezno proverite završetak postavljanja radi bezbednosti.
Ostale informacije
Prilikom skidanja TV-a, postupajte obrnutim redosledom od prethodnog postupka za postavljanje.
UPOZORENJE
- Dve ili više osoba (tri ili više osoba za TV od 189,3 cm (75 inča) i više) potrebne su za transport velikog TV aparata (osim Egipta). Dve ili više osoba (tri ili više osoba za TV od 75 inča (189,3 cm) i više) potrebne su za transport velikog TV aparata (samo Egipat).
B Pričvršćivanje Nosača za postavljanje na zid na zid od punog betona ili od betonskih blokova
WM1
Postavljanje na zid Nosača za postavljanje na zid
1 Odlučite o mestu za postavljanje.
Uverite se da zid ima dovoljno prostora za TV i da može da podnese težinu bar četiri puta veću od težine TV-a.
- Pogledajte „Specifikacije“ na kraju ovog uputstva za upotrebu da biste videli mere za instalaciju nosača za postavljanje na zid.
- Pogledajte uputstvo za upotrebu ili referentni vodič TV-a radi njegove težine.
Napomena
- Kada se TV montira na zid, gornja strana TV-a se malo nagne napred.
- Preporučujemo da vizuelno proverite okruženje mesta za TV.
2 Poravnajte WM1 sa zidom i napravite četiri oznake.
Napomena
- Koristite libelu da biste proverili da li je WM1 u ravni.
3 Probušite vodeće rupe na oznakama.
Uverite se da mesto na zidu za bušenje rupa dovoljno jako da podnese težinu bar četiri puta veću od težine TV-a.
Napomena
- Rupe za navođenje moraju biti probušene do dubine od 75 mm pomoću burgije prečnika od 10 mm.
5 Postavite WM1 na zid pomoću odgovarajućih zavrtnja (nije isporučeno) i podloški (nije isporučeno).
Napomena
- Koristite libelu da biste proverili da li je WM1 u ravni.
Mere predostrožnosti
- Nemojte preterano pritezati drveni vijak 8 mm × 60 mm. Neodgovarajuće pritezanje može da smanji noseću snagu drvenog vijka 8 mm × 60 mm.
6 Izvucite dršku nosača do kraja.
Priprema za postavljanje TV-a
Načini korišćenja mogu da se razlikuju zavisno od modela. Pogledajte „Priprema za postavljanje TV-a“ na strani 552.
Postavljanje TV-a na zid
3 Prikačite WM7. (Samo 26 mm)
4 Zavrtnjima pričvrstite levu i desnu stranu Nosača za postavljanje na zid i postavite
WM3.
Napomena
- Pričvrstite WM3 na deo TV-a koji dolazi u kontakt sa zidom kada se okrene.
- Ne kačite WM3 na oznake, ventilacione otvore i zvučnik.
5
6
Kada pomerate TV, čvrsto ga držite sa donje strane.
Napomena
- TV se možda neće pomeriti blizu zida u zavisnosti od tipa i broja kablova koji su prikačeni. Ovo nije greška.
7
UPOZORENJE
- Dve ili više osoba (tri ili više osoba za TV od 189,3 cm (75 inča) i više) potrebne su za transport velikog TV aparata (osim Egipta).
Dve ili više osoba (tri ili više osoba za TV od 75 inča (189,3 cm) i više) potrebne su za transport velikog TV aparata (samo Egipat).
Potvrđivanje završetka postavljanja
Proverite sledeće tačke.
- Strujni kabl i kabl nisu uvrnuti ili priklješteni.
UPOZORENJE
- Nepropisno postavljanje strujnog kabla naizmenične struje, i slično, može da dovede do požara ili strujnog udara preko kratkog spoja. Obavezno proverite završetak postavljanja radi bezbednosti.
Ostale informacije
Prilikom skidanja TV-a, postupajte obrnutim redosledom od prethodnog postupka za postavljanje.
UPOZORENJE
- Dve ili više osoba (tri ili više osoba za TV od 189,3 cm (75 inča) i više) potrebne su za transport velikog TV aparata (osim Egipta). Dve ili više osoba (tri ili više osoba za TV od 75 inča (189,3 cm) i više) potrebne su za transport velikog TV aparata (samo Egipat).
Sony 挂壁式支架（SU-WL900）安装信息
可适配的挂壁式安装布孔方式：
埃及除外：
163.9 cm (65 英寸) / 138.8 cm (55 英寸)
仅限埃及：
65 英寸（163.9 cm）/ 55 英寸（138.8 cm）
本手册中所指示的产品名称 “电视机” 可能因型号不同而有所不同。有关实际产品名称，请参阅使用说明书或参考指南。
致用户
出于产品保护和安全原因，Sony 强烈建议由 Sony 经销商或授权承包商进行安装。请勿尝试自行安装。
致 Sony 经销商及授权承包商
在进行产品安装、定期维修及检验时，确保注意安全问题。
安装本产品需要足够的专业技术，特别是用来知晓如何确定承受电视机重量的墙壁强度。确保委托 Sony 经销商或授权商将本产品安装至墙上，并在安装过程中注意安全。Sony 对于误操作、不当安装所造成的损坏或受伤概不负责。
为了确保安全和正确安装，请遵循挂壁式支架使用说明书、电视机使用说明书以及本手册中的说明。
对于中国顾客
关注索尼享专业便捷的服务
https://service.sony.com.cn
索尼中国售后服务公众号
索尼中国公众号
挂壁式支架
安全须知
感谢您购买本产品。
致用户
将电视机安装至墙壁上
警告
需要专业安装
本产品应仅由专业安装人员安装，该安装人员必须经过培训，能确定承受电视机重量的墙壁强度。安装期间若未正确固定，电视机可能会掉落并造成严重受伤。Sony对于误操作、不当安装或安装任何其他非指定产品所造成的损坏或受伤概不负责。您的法定权利（若有）不受影响。
Sony 经销商须知
安装本产品需要足够的专业技术。请务必仔细阅读本使用说明书，以确保安装工作的安全性。Sony 对于误操作、不当安装所造成的损坏或受伤概不负责。安装完毕后，请将本手册交给用户。
本使用说明书介绍了本产品的正确操作方法以及需要注意的重要预先注意事项，以免发生事故。用户有责任阅读、完全理解并按照本使用说明书中的指示操作。否则可能导致严重人身伤害或财产损失，并可能使保修失效。请妥善保管本手册，以供日后参考。
Sony产品在设计时考虑到了安全的重要性。然而，若产品使用不当，则可能会导致火灾、触电、产品倾倒或掉落风险，进而造成严重伤害。请务必遵守安全预先注意事项，避免此类事故的发生。
致用户
警告
若不遵守下列预先注意事项，则可能会导致火灾、触电和产品掉落风险，进而造成严重伤害，甚至死亡。
确保委托授权承包商进行产品安装并在安装过程中避免儿童靠近。
若挂壁式支架或电视机安装不当，则可能发生以下事故。确保由授权承包商进行产品安装。
- 电视机可能会掉落，造成严重伤害，如瘀伤或骨折。
- 若安装挂壁式支架的墙壁不稳定、不平坦或不垂直于地面，电视机则可能会跌落，造成伤害或财物损失。确保安装位置的墙壁能够支撑的重量至少是电视机重量的四倍。
（请参阅您电视机的使用说明书或参考指南，了解其重量。）
- 若挂壁式支架在墙壁上安装得不够牢固，电视机则可能跌落，造成伤害或财物损失。
请务必委托授权承包商搬运或拆卸本电视机。
若由非授权承包商人员搬运或拆卸本电视机，电视机则可能跌落，造成伤害或财物损失。搬运大型电视机需要两人或以上（搬运 189.3 cm （75 英寸）及更大的电视机则需要三人或以上）（埃及除外）。
搬运大型电视机需要两人或以上
（搬运 75 英寸（189.3 cm）及更大的电视机则需要三人或以上）（仅限埃及）。
安装电视机后请勿拆下螺丝。
否则，电视机可能跌落，造成伤害或财物损失。
请勿对挂壁式支架的部件进行改装。
否则，挂壁式支架可能跌落，造成伤害或财物损失。
请勿安装指定产品以外的任何设备。
本挂壁式支架专为指定产品而设计。若安装指定产品以外的任何设备，则可能发生跌落或破碎，进而造成伤害或财物损失。
请勿在挂壁式支架上施加本电视机以外的任何负载。请勿左/右、上/下摇晃电视机。
否则，电视机可能跌落，造成伤害或财物损失。
请勿倚靠或悬挂在电视机上。
请勿倚靠或悬挂在电视机上，因为它可能掉落在自己身上并造成严重伤害。
请始终将小附件放置于儿童无法触及的位置，以免不小心吞下。
注意事项
若不遵守下列预先注意事项，则可能会造成伤害或财物损失。
- 处理挂壁式支架或旋转电视机时，请小心不要夹到手指。
- 旋转电视机时，请小心操作，注意不要撞到电视机旁边的人。
- 请务必将不使用的部件存放在安全的地方以备将来使用。
请使其远离儿童。
请勿在清洁或维修电视机时过度用力处理电视机。
请勿在电视机上方用力过度。否则，电视机可能跌落，造成伤害或财物损失。
请勿将本产品放在医疗设备附近。
本产品（包括附件）带有磁铁，可能会干扰心脏起搏器、用于治疗脑积水的可编程分流阀或其他医疗设备。请勿将本产品放在使用上述医疗设备的人员附近。如果您在使用上述医疗设备，请在使用本产品前咨询医生。
请将本产品放在儿童或应受监护的人无法触及的地方。
本产品（包括附件）带有磁铁。吞下磁铁可能会导致严重伤害，例如窒息或肠道损伤。如果误吞了磁铁，请立即咨询医生。
预先注意事项
- 如果您长时间使用安装在挂壁式支架上的电视机，视墙壁的材料而定，位于电视机后方或上方的墙壁可能变色，墙纸也可能发生剥离。
- 如果从墙上拆下安装后的挂壁式支架，墙上将留下螺丝孔。
- 请勿在受到机械振动的地方使用挂壁式支架。
安装挂壁式支架
Sony 经销商须知
警告
以下说明仅适用于 Sony 经销商。请务必阅读以上所述的安全预先注意事项并在安装、维修和检查本产品时特别注意安全。
请勿将挂壁式支架安装在使电视机角落或边缘突出墙面的位置。
请勿将挂壁式支架安装在使电视机角落或边缘突出墙面的位置，例如柱子。若人员或物体意外碰撞电视机突出的角落或边缘，则可能会造成伤害或财物损失。
请勿将电视机安装在空调之上或之下。
若电视机长时间暴露于漏水的空调下或空调气流中，则可能会导致火灾、触电或电视机故障。
请务必遵循本使用说明书中的说明将挂壁式支架牢固地安装于墙壁上。
若任何螺丝松开或脱出，挂壁式支架则可能掉落并造成伤害或财物损失。请务必使用适合墙壁材料的螺丝，请使用四个直径 8mm （或同等）螺丝牢固安装本装置。
请务必遵循本使用说明书中的说明正确使用所提供的螺丝和配件。若使用替代物品，电视机则可能掉落并导致人身伤害或电视机损坏。
请务必按照本使用说明书所阐述的指导程序正确地装配支架。
若任何螺丝松开或脱出，电视机则可能掉落并导致人身伤害或电视机损坏。
请务必在指定的位置拧紧螺丝。
否则，电视机则可能会掉落并导致人身伤害或电视机损坏。
请小心在安装过程中不要让电视机承受振动。
若受到振动，电视机则可能会掉落或碎裂。进而可能会造成伤害。
请务必将电视机安装在垂直、平坦的墙壁上。
否则，电视机则可能会掉落并造成伤害。
在正确安装电视机之后，妥当地固定电缆。
若人或物体与电缆缠绕在一起，则可能会造成伤害或电视机损坏。
请勿让交流电源线或连接电缆受到挤压。
若交流电源线或连接电缆被挤压于电视机和墙壁之间，或被外力弯曲或扭曲，内部导线则可能裸露并导致短路或停电。进而可能会导致火灾或触电。
将挂壁式支架固定至墙壁上所需的螺丝未随机提供。
安装挂壁式支架时，请使用适合墙壁材料和结构的适当螺丝。
事先准备
- 本手册中所示的电视机的图例，是为了清晰地对操作进行说明的示例。因此，图例可能看起来与实际的电视机不同。
墙体是什么结构？
首先，请确认用于安装电视机的墙体类型。
有立柱的干砌墙
预先注意事项
- 干砌墙最大厚度：16 mm。
- 请确保内部木立柱尺寸至少为
- 紧固件之间至少保持 406 mm 的水平空间。
5 1 mm × 1 0 2 mm (通用) 或 3 8 mm × 8 9 mm (标称) 。
实心混凝土或混凝土砖
预先注意事项
- 请将挂壁式支架直接安装至实心混凝土墙上。
- 请确保实心混凝土墙壁厚度至少为 203 mm 。
- 请确保每块混凝土砖的大小至少为 203 mm × 203 mm × 406 mm 。
SU-WL900 随附部件
- 请检查所有部件是否均已包含在内。
- 有些部件可能不用于您的型号。
WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
M3 (×2) | M4 (×5) | M6 (×4) |
WT1 (×6) | ||
安装准备
- 开始安装前，请将本电视机的使用说明书或参考指南和设定指南放于手边，方便查阅。
- 确定您的电视机的安装位置。
- 准备四颗直径 8 mm 的螺丝和四个合适的垫片（未提供）。请选择适合墙壁材料的螺丝。
- 准备以下工具：
*1 |  |  5.5 mm 10 mm |  | |
*2 |  |  1.5 N·m{15 kgf·cm} | *3 1.5 N·m{15 kgf·cm} | |
 | *2 | *4 8 mm × 60 mm | *4 | |
*1 仅适用于有立柱的干砌墙
*2 仅适用于实心混凝土或混凝土砖
*3 视型号而定
*4 请谨慎选择螺丝和垫片
A 将挂壁式支架安装至有立柱的干砌墙上
WM1
将挂壁式支架安装至墙上
1 确定安装位置。
确保墙壁有足够的空间安装电视机并且能够支撑的重量至少是电视机重量的四倍。
- 有关挂壁式支架在墙壁上的安装尺寸，请参阅本使用说明书末尾的“规格”。
- 请参阅您电视机的使用说明书或参考指南，了解其重量。
注意
- 当电视机安装在墙上时，电视机的上侧会稍微向前倾斜。
- 建议在观看环境下确认电视机的位置。
2
3 将 WM1 与墙壁对齐，并做四个与立柱对齐的标记。
注意
- 使用水平仪检查 WM1 是否水平。
4 在标记上钻定位孔。
确保墙壁上钻孔的位置足够牢固，能支撑至少电视机四倍的重量。
注意
- 必须使用直径 5.5 mm 的钻头钻定位孔，且深度须达 75 mm。
5 使用合适的螺丝（未提供）和垫片（未提供）将 WM1 安装至墙上。
注意
- 使用水平仪检查 WM1 是否水平。
预先注意事项
- 请勿过度拧紧木螺丝 8 mm × 60 mm 。不当拧紧可能会减弱木螺丝 8 mm × 60 mm 的抓力。
6 在下方标记处钻定位孔。（关于钻孔说明，请参阅步骤 4。）
7 将合适的螺丝和垫片安装至孔。
注意
- 使用水平仪检查 WM1 是否水平。
8 将支架的支撑臂向外拉到底。
准备安装电视机
操作方法可能因型号不同而有所不同。请参阅第 552 页 “电视机安装准备”。
将电视机安装在墙上
3 安装 WM7。(仅限 26 mm)
4 拧紧挂壁式支架左右侧的螺丝后，安装 WM3。
注意
- 将 WM3 连接至电视机旋转时与墙壁接触的部分。
- 请勿将 WM3 安装在标签、通风孔和扬声器上。
5
6 移动电视机时，请从底部牢牢抓住。
注意
- 根据所接电缆的类型和数量，电视机可能无法移动到紧挨墙壁的位置。这不是故障。
7
警告
- 搬运大型电视机需要两人或以上（搬运 189.3cm （75英寸）及更大的电视机则需要三人或以上）（埃及除外）。
- 搬运大型电视机需要两人或以上（搬运75英寸（ 189.3cm ）及更大的电视机则需要三人或以上）（仅限埃及）。
确认安装完成
请检查以下几点。
- 电线和电缆无扭曲或挤压。
警告
- 交流电源线布置不当等可能会因短路而引起火灾或触电。为了安全起见，请务必确认安装完成。
其他信息
拆卸本电视机时，请反向执行上述安装程序。
警告
- 搬运大型电视机需要两人或以上（搬运 189.3cm （75英寸）及更大的电视机则需要三人或以上）（埃及除外）。
- 搬运大型电视机需要两人或以上（搬运75英寸（ 189.3cm ）及更大的电视机则需要三人或以上）（仅限埃及）。
B 将挂壁式支架安装至实心混凝土或混凝土砖
WM1
将挂壁式支架安装至墙上
1 确定安装位置。
确保墙壁有足够的空间安装电视机并且能够支撑的重量至少是电视机重量的四倍。
- 有关挂壁式支架在墙壁上的安装尺寸，请参阅本使用说明书末尾的“规格”。
- 请参阅您电视机的使用说明书或参考指南，了解其重量。
注意
- 当电视机安装在墙上时，电视机的上侧会稍微向前倾斜。
- 建议在观看环境下确认电视机的位置。
2 将 WM1 对齐至墙壁并做四个标记。
注意
- 使用水平仪检查 WM1 是否水平。
3 在标记上钻定位孔。
确保墙壁上钻孔的位置足够牢固，能支撑至少电视机四倍的重量。
注意
- 必须使用直径 10 mm 的钻头钻定位孔，且深度须达 75 mm。
4
5 使用合适的螺丝（未提供）和垫片（未提供）将 WM1 安装至墙上。
注意
- 使用水平仪检查 WM1 是否水平。
预先注意事项
- 请勿过度拧紧木螺丝 8 mm × 60 mm 。不当拧紧可能会减弱木螺丝 8 mm × 60 mm 的抓力。
6 将支架的支撑臂向外拉到底。
准备安装电视机
操作方法可能因型号不同而有所不同。请参阅第 552 页 “电视机安装准备”。
将电视机安装在墙上
3 安装 WM7。(仅限 26 mm)
4 拧紧挂壁式支架左右侧的螺丝后，安装 WM3。
注意
- 将 WM3 连接至电视机旋转时与墙壁接触的部分。
- 请勿将 WM3 安装在标签、通风孔和扬声器上。
5
6 移动电视机时，请从底部牢牢抓住。
注意
- 根据所接电缆的类型和数量，电视机可能无法移动到紧挨墙壁的位置。这不是故障。
7
警告
- 搬运大型电视机需要两人或以上（搬运 189.3cm （75英寸）及更大的电视机则需要三人或以上）（埃及除外）。
- 搬运大型电视机需要两人或以上（搬运75英寸（ 189.3cm ）及更大的电视机则需要三人或以上）（仅限埃及）。
确认安装完成
请检查以下几点。
- 电线和电缆无扭曲或挤压。
警告
- 交流电源线布置不当等可能会因短路而引起火灾或触电。为了安全起见，请务必确认安装完成。
其他信息
拆卸本电视机时，请反向执行上述安装程序。
警告
- 搬运大型电视机需要两人或以上（搬运 189.3cm （75英寸）及更大的电视机则需要三人或以上）（埃及除外）。
- 搬运大型电视机需要两人或以上（搬运75英寸（ 189.3cm ）及更大的电视机则需要三人或以上）（仅限埃及）。
使用 Sony 壁掛式支架之安裝訊息（SU-WL900）
兼容壁掛式支架孔洞樣式：
埃及除外：
163.9 厘米（65 英寸）/ 138.8 厘米（55 英寸）
僅限埃及：
65 英寸（163.9 厘米）/ 55 英寸（138.8 厘米）
本手冊中所示的產品名稱“電視機”可能因型號而異。實際產品名稱請參閱使用說明書或參考指南。
致用戶
為保護產品和安全理由，Sony 強烈建議安裝您的電視的任務由 Sony 經銷商或授權承包商進行。請勿試圖自行安裝。
致 Sony 經銷商和承包商
請在安裝、定期維修和檢查本產品時特別注意安全。
安裝本產品，尤其是在確定牆壁強度是否能夠支撐電視機重量方面，需要足夠的專業知識。將本產品安裝於牆上的工作務必要委託 Sony 經銷商或經過授權的承包商進行，而且安裝時要特別注意安全。Sony 對於任何因為錯誤操作或不當安裝所造成的損壞或傷害恕不負責。
為確保安全和正確安裝，請遵循壁掛式支架之使用說明書、電視機之使用說明書及本手冊內說明。
壁掛式支架
安全事項
感謝您購買本產品。
致用戶
將電視機安裝至牆上
警告
需要專業安裝
本產品應僅由專業安裝人員安裝，該安裝人員必須經過培訓，能確定承受電視重量的牆壁強度。安裝期間若未正確固定，電視可能會掉落並造成嚴重受傷。對於因處理或安裝不當，或安裝任何非可安裝產品而造成的任何損害或受傷，Sony 概不負責。您的法定權利（若有）不受影響。
致 Sony 經銷商
安裝本產品需要足夠的專業技術。請務必詳讀本使用說明書，以確保安裝本產品時之安全。Sony 對因錯誤操作或不當安裝所造成的任何損壞或傷害，概不承擔責任。請在安裝後將本手冊交給用戶。
本使用說明書介紹了正確使用本產品與防止事故發生需知的重要事項。您有責任閱讀、徹底瞭解並遵照本使用說明書中的指示。否則可能會導致嚴重的人身傷害或財產損失，並可能會使保固無效。請妥善保管本手冊，以備將來參考。
Sony 的產品設計非常注重安全。但是，如果使用不正確，則可能因火災、電擊、產品傾倒或墜落而導致嚴重傷害。請務必遵守安全事項，以防止此類事故發生。
致用戶
警告
如果不遵守下列事項，則可能因火災、電擊或產品墜落而導致嚴重傷害或死亡。
請務必將安裝工作委託經授權的承包商，並且避免安裝過程中讓孩童接近。
如果壁掛式支架或電視機安裝不正確，則可能發生下列事故。因此請確保安裝工作由經授權的承包商進行。
- 電視機可能會掉落，而造成嚴重的傷害，如挫傷或骨折等。
- 如果安裝壁掛式支架的牆壁不穩固、凹凸不平、或未與地面垂直，裝置可能會掉落，因而造成傷害或財產損失。牆壁應能承受至少四倍於電視機的重量。
（有關您電視機的重量，請參考電視機的使用說明書或參考指南。） - 如果牆壁上安裝的壁掛式支架不夠牢固，則裝置可能會掉落，並造成傷害或財產損失。
請務必將搬動或拆卸電視機的工作委由經授權的承包商進行。
如果由未經授權的承包商搬動或拆卸電視機，裝置可能會掉落，造成傷害或財產損失。搬運大型電視機需要至少兩個人（搬運 189.3 厘米（75 英寸）及更大的電視機需要至少三個人）（埃及除外）。
搬運大型電視機需要至少兩個人（搬運75英寸（189.3厘米）及更大的電視機需要至少三個人）（僅限埃及）。
安裝電視機之後請勿拆除任何螺絲等零件。
否則，電視機可能會掉落，造成傷害或財產損失。
請勿改裝壁掛式支架的零件。
否則，壁掛式支架可能會掉落，造成傷害或財產損失。
請勿將可安裝產品之外的其他設備安裝到支架上。
本壁掛式支架僅為安裝可安裝產品而設計。如果您安裝非特定設備，則設備可能會掉落或破裂，造成傷害或財產損失。
除了電視機之外，請勿在壁掛式支架上加掛其他重物。請勿左右或上下搖晃電視機。
否則，電視機可能會掉落，造成傷害或財產損失。
請勿倚靠或攀爬電視機。
請勿倚靠或攀爬電視機，因為裝置可能會掉落在您身上，造成嚴重傷害。
經常將體積小的配件放在兒童拿不到的地方，以便不會被兒童誤吞。
小心
如果不遵守下列事項，則可能造成傷害或財產損失。
- 處理壁掛式支架或轉動電視時，請小心不要夾到手指。
- 轉動電視時，請小心處理，注意不要撞到附近的人。
- 務必將未使用的零件存放在安全的地方，以備將來使用。
請將零件遠離兒童。
清潔或維修過程中，請勿對產品施加過大的力量。
請勿在電視機頂部施加過大的力量。否則，電視機可能會掉落，造成傷害或財產損失。
請勿將本產品放在靠近醫療裝置的地方。
本產品（包括配件）有磁鐵，可能會干擾心臟起搏器、腦積水治療用可調式引流閥，或其他醫療裝置。請勿將本產品放在靠近此類醫療裝置使用者的地方。若您有使用此類醫療裝置，請在使用本裝置前諮詢醫生的意見。
不要讓兒童或受監護者接觸。
本產品（包括配件）有磁鐵。吞嚥磁鐵可能會導致嚴重危害，例如窒息或腸道損傷。如果吞嚥磁鐵，請立即就醫。
注意事項
- 長期使用安裝於壁掛式支架的電視機時，視牆面的材料而定，可能會造成電視機後方或上方的牆面褪色，或是壁紙脫落。
- 在牆壁上安裝壁掛式支架後再將其拆下，牆壁上會留下螺絲孔。
- 請勿在容易受到機械振動的地方使用壁掛式支架。
安装壁掛式支架
致 Sony 經銷商
警告
下列說明僅適用於 Sony 經銷商。請務必閱讀上述安全注意事項，並在安裝、維修和檢查本產品時特別注意安全。
請勿將壁掛式支架安裝在會使電視機邊角或側面突出於牆面的牆壁位置。
請勿將壁掛式支架安裝在柱子等會使電視機邊角或側面突出於牆面的牆壁位置。如果人或物品正巧撞到電視機的邊角或側面，則會造成傷害或財產損失。
請勿將電視機安裝在冷氣機的上方或下方。
如果電視機長期暴露於冷氣機的漏水或氣流中，可能造成火災、電擊或電視機故障。
請務必依照本使用說明書中的指示，牢固地將壁掛式支架安裝於牆上。
如果有螺絲鬆動或掉落，壁掛式支架可能會掉落，造成傷害或財產損失。務必使用適合牆壁材質的螺絲，並使用四個直徑8毫米（或同等）螺絲牢固安裝本裝置。
請務必按照本使用說明書中的指示，正確使用所提供的螺絲和附件。如果使用其他替代零件，電視機可能會掉落，造成人員的受傷或損壞電視機。
請務必按照本使用說明書中介紹的步驟，正確安裝支架。
如果有螺絲鬆動或掉落，電視機可能會掉落，並造成人員的受傷或損壞電視機。
請務必在指定的位置上，將螺絲安全地鎖緊。
否則，電視機可能會掉落，造成人員的受傷或損壞電視機。
安裝的過程中，請務必小心不要讓電視機遭到衝撞。
如果電視機遭到衝撞，可能會掉落或破裂。並可能造成傷害。
請務必將電視機安裝在垂直且平坦的牆面上。
否則，電視機可能會掉落，並造成傷害。
正確安裝電視機後，請確實固定電纜。
如果人或物品勾到電纜，可能會造成傷害或損壞電視機。
請勿使交流電源線或連接電纜受到擠壓。
如果交流電源線或連接電纜被壓在裝置和牆壁之間，或被用力彎曲或扭曲，其內部導線可能會因裸露而短路或斷電。如此可能會引起火災或電擊。
不提供用於將壁掛式支架固定於牆壁的螺絲。
在安裝壁掛式支架時，請使用適合牆壁材料和結構的螺絲。
安装前
- 本手冊中所示的電視的圖例，是為了清晰地對操作進行說明的示例。因此，圖例可能看起來與實際的電視不同。
牆面的材質為何？
首先檢查要安裝電視機的牆面類型。
有立柱的乾砌牆
注意事項
- 乾砌牆的最大厚度：16 毫米。
- 確保內部木立柱尺寸至少為 51 毫米 × 102 毫米或一般通用尺寸至少為 38 毫米 × 89 毫米。
- 固定螺絲之間的水平間距至少 406 毫米。
實心混凝土或混凝土磚
注意事項
- 直接安裝壁掛式支架在實心混凝土牆上。
- 確保實心混凝土牆的厚度至少為 203 毫米。
- 確保每塊混凝土磚的尺寸至少為 203 毫米 × 203 毫米 × 406 毫米。
檢查零件
SU-WL900 隨附組件
- 確認零件是否完整。
- 某些零件可能不用於您的型號。
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
WT1 (×6) | ||
準備安裝
- 安裝前，請將電視機的使用說明書或參考指南和安裝指南放在手邊。
- 確認電視機的安裝位置。
- 準備四個直徑 8 毫米的螺絲和四個合適的墊圈（非附帶）。請選擇適合牆壁材質的螺絲。
- 準備以下工具：
| *1 |   5.5 毫米 10 毫米 | ||
*2 | | 1.5 N·m{15 kgf·cm} | *31.5 N·m{15 kgf·cm} |
| *2 | *4 8 毫米 × 60 毫米 | *4 |
*1 僅用於有立柱的乾砌牆
*2 僅用於實心混凝土或混凝土磚
*3 視型號而定
*4 選擇螺絲和墊圈時請注意
A 將壁掛式支架安裝至有立柱的乾砌牆上
WM1
將壁掛式支架安裝至牆壁
1 確定安装位置。
確保牆壁有足夠的空間予電視機以及能支撐至少電視機四倍的重量。
- 請參閱本使用說明書末尾的“規格”，以了解壁掛式支架在牆壁上的安裝尺寸。
- 有關電視機的重量，請參閱電視機的使用說明書或參考指南。
註
- 當您的電視機安裝在墻上時，電視機的上部稍微向前傾。
- 建議您在觀看環境中檢查電視機位置。
2
3 將 WM1 與牆壁對齊，並做四個與立柱對齊的標記。
註
- 請使用水平儀檢查 WM1 是否水平。
4 在上方標記處鑽定位孔。
確保牆壁上鑽孔的位置足夠牢固，能支撐至少電視機四倍的重量。
註
- 必須使用直徑 5.5 毫米的鑽頭鑽定位孔，且深度須達 75 毫米。
5 使用適合的螺絲（未提供）及墊圈（未提供）將 WM1 安装至牆面上。
註
- 請使用水平儀檢查 WM1 是否水平。
注意事项
- 請勿過度擰緊 8 毫米 × 60 毫米的木螺絲。擰緊不當可能會減少 8 毫米 × 60 毫米木螺絲的握持力。
6 在下方標記處鑽定位孔。（關於鑽孔說明，請參閱步驟 4。）
7 將適合的螺絲及墊圈安裝至孔內。
註
- 請使用水平儀檢查 WM1 是否水平。
8 將支架臂完全拉出。
準備安裝電視機
操作方法可能因型號而異。請參考第 552 頁 “電視機安裝前的準備工作”。
將電視機安裝至牆上
3 安装 WM7。(僅限 26 毫米)
4 固定壁掛式支架的左右兩側，然後裝上 WM3。
註
- 將 WM3 安裝到電視機旋轉時與牆壁接觸的部分。
- 請勿將 WM3 安裝在標籤、通風孔和揚聲器上。
5
6 移動電視機時，請抓緊底部。
註
- 根據所接電纜的類型和數量，電視可能無法移動到緊挨牆壁的位置。這不是故障。
7
警告
- 搬運大型電視機需要至少兩個人（搬運 189.3 厘米（75 英寸）及更大的電視機需要至少三個人）（埃及除外）。
搬運大型電視機需要至少兩個人（搬運 75 英寸（189.3 厘米）及更大的電視機需要至少三個人）（僅限埃及）。
確認安裝完成
請檢查下列事項。
- 電線和電纜未被扭曲或擠壓。
警告
- 電源線等位置不當，會因短路而引起火或觸電。請務必確認安裝工作已完成，以保證安全。
其他資訊
拆下電視機時，請反向操作之前的安裝步驟。
警告
- 搬運大型電視機需要至少兩個人（搬運 189.3 厘米（75 英寸）及更大的電視機需要至少三個人）（埃及除外）。
搬運大型電視機需要至少兩個人（搬運 75 英寸（189.3 厘米）及更大的電視機需要至少三個人）（僅限埃及）。
B 將壁掛式支架安裝至實心混凝土或 混凝土磚
WM1
將壁掛式支架安裝至牆壁
1 確定安裝位置。
確保牆壁有足夠的空間予電視機以及能支撐至少電視機四倍的重量。
- 請參閱本使用說明書末尾的“規格”，以了解壁掛式支架在牆壁上的安裝尺寸。
- 有關電視機的重量，請參閱電視機的使用說明書或參考指南。
註
- 當您的電視機安裝在墻上時，電視機的上部稍微向前傾。
- 建議您在觀看環境中檢查電視機位置。
2 將 WM1 與牆壁對齊並做四個標記。
註
- 請使用水平儀檢查 WM1 是否水平。
3 在標記上鑽定位孔。
確保牆壁上鑽孔的位置足夠牢固，能支撐至少電視機四倍的重量。
註
- 必須使用直徑 10 毫米的鑽頭鑽定位孔，且深度須達 75 毫米。
4
5 使用適合的螺絲（未提供）及墊圈（未提供）將 WM1 安裝至牆面上。
註
- 請使用水平儀檢查 WM1 是否水平。
注意事項
- 請勿過度擰緊 8 毫米 × 60 毫米的木螺絲。擰緊不當可能會減少 8 毫米 × 60 毫米木螺絲的握持力。
6 將支架臂完全拉出。
準備安裝電視機
操作方法可能因型號而異。請參考第 552 頁 “電視機安裝前的準備工作”。
將電視機安裝至牆上
3 安装 WM7。(僅限 26 毫米)
4 固定壁掛式支架的左右兩側，然後裝上 WM3。
註
- 將 WM3 安裝到電視機旋轉時與牆壁接觸的部分。
- 請勿將 WM3 安裝在標籤、通風孔和揚聲器上。
5
6 移動電視機時，請抓緊底部。
註
- 根據所接電纜的類型和數量，電視可能無法移動到緊挨牆壁的位置。這不是故障。
7
警告
- 搬運大型電視機需要至少兩個人（搬運 189.3 厘米（75 英寸）及更大的電視機需要至少三個人）（埃及除外）。
搬運大型電視機需要至少兩個人（搬運 75 英寸（189.3 厘米）及更大的電視機需要至少三個人）（僅限埃及）。
確認安裝完成
請檢查下列事項。
- 電線和電纜未被扭曲或擠壓。
警告
- 電源線等位置不當，會因短路而引起火或觸電。請務必確認安裝工作已完成，以保證安全。
其他資訊
拆下電視機時，請反向操作之前的安裝步驟。
警告
- 搬運大型電視機需要至少兩個人（搬運 189.3 厘米（75 英寸）及更大的電視機需要至少三個人）（埃及除外）。
搬運大型電視機需要至少兩個人（搬運 75 英寸（189.3 厘米）及更大的電視機需要至少三個人）（僅限埃及）。
Thông tin Lắp đặt dành cho Giá đỡ Treo tường Sony (SU-WL900)
Sơ đồ Lỗ Treo tương Tương thích:
Ngoại trừ Ai Cập:
163,9 cm (65 inch) / 138,8 cm (55 inch)
Chỉ áp dụng với Ai Cập:
65 inch (163,9 cm) / 55 inch (138,8 cm)
Tên sản phẩm “TV” trong sách hướng dẫn này có thể thay đổi tùy theo model của bạn. Tham khảo Sách hướng dẫn Sử dụng hoặc Hướng dẫn Tham khảo để biết tên sản phẩm thực tế.
Với khách hàng
Đế bảo vệ sản phẩm và vì lý do an toàn, Sony khuyến cáo ràng việc lắp đặt TV phải do đại lý Sony hoặc các đại lý được ủy quyền của Sony tiến hành. Không nên cố tự lắp đặt sản phẩm.
Với các đại lý và nhà thầu Sony
Hết sức lưu ý tới an toàn trong quá trình lắp đặt, bảo dưỡng định kỳ và kiểm tra sản phẩm.
Cần có đủ chuyên môn để lắp đặt sản phẩm này, đặc biệt khi xác định độ bền của tường để chịu được trọng lượng của TV. Đảm bảo giao việc lắp đặt sản phẩm này trên tường cho đại lý hoặc nhà thầu được cấp phép của Sony và đặc biệt chú ý đến an toàn trong quá trình lắp đặt. Sony sẽ không chịu trách nhiệm với bất cứ hồng hóc hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra.
Để lắp đặt an toàn và chính xác, hãy làm theo Sách hướng dẫn Sử dụng Giá đỡ Treo tưởng, Sách hướng dẫn sử dụng TV và các chỉ dẫn trong sách hướng dẫn này.
Giá dỗ Treo tương
Về sự an toàn
Cảm ợn bạn vì đã mua sản phẩm này.
Với khách hàng
Lắp TV In tương
CẢNH BÁO
YÊU CẦU LẤP ĐẶT CHUYÊN NGHIỆP
Sản phẩm này chỉ được lắp đặt bởi thợ lắp đặt có chuyên môn, được đào tạo để xác định sức bên chịu được trọng lượng TV của tưởng. Nếu không được có định chắc chắn trong khi lắp đặt, TV có thể bị roi và gây thương tích nghiệm trọng. Sony sẽ không chịu trách nhiệm với bất cứ hỏng hóc hay chắn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra, hay bất ký hoạt động lắp đặt nào khác ngoài sản phẩm có thể lắp đặt. Quyền pháp định của quý khách (nếu có) không bị ảnh hưởng.
Dành cho Đại lý của Sony
Cần người có kỹ thuật chuyên môn để lắp đặt sân phẩm này. Phải đọc kỹ sách hướng dẫn sử dụng này để tiến hành lắp đặt một cách an toàn. Sony sẽ không chịu trách nhiệm với bắt cứ hỏng hóc hay chắn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra. Hãy đưa tài liệu này cho khách hàng sau khi lắp đặt.
Sách hướng dẫn sử dụng này trình bày việc sử dụng sản phẩm đúng cách và những cảnh báo quan trọng cần thiết để phòng ngừa tại nạn. Bạn có trách nhiệm đọc, hiểu rõ và tuân thủ tất cả các chỉ dẫn trong sách hướng dẫn sử dụng này. Việc không tuân thủ có thể dẫn đến thương tích hoặc thiệt hại tài sản nghiệm trọng, và có thể làm mắt hiệu lực bảo hành. Giữ lại hướng dẫn sử dụng này để tham khảo về sau.
Các sản phẩm của Sony được thiết kế với lưu ý về sự an toàn. Tuy nhiên, nếu các sản phẩm được sử dụng không đúng cách, có thể dẫn đến thương tích nghiêm trọng do cháy, điện giật, đồ hoặc rơi sản phẩm. Phải tuân thủ các cảnh báo về an toàn để phòng ngừa những tai nạn như vậy.
Với khách hàng
CẢNH BÁO
Nếu không tuân thủ những cảnh báo sau, có thể dẫn đến thương tích nghiêm trọng hoặc tử vong do cháy, điện giật hoặc roi sản phẩm.
Phải ký hợp đồng phụ về lắp đặt với các nhà thầu được cấp phép và không đề trẻ em lại gần trong quá trình lắp đặt.
Nếu Giá đỡ Treo tưởng hoặc TV không được lắp đặt đúng cách, các tai nạn sau có thể xảy ra. Phải đề các nhà thầu được cấp phép thực hiện việc lắp đặt.
- TV có thể bị rơi và gây ra thương tích nghiêm trọng như thâm tím hoặc gãy xương.
- Nếu tưởng để lắp đặt Giá đỡ Treo tưởng không ổn định, không bằng phẳng hoặc không vuống góc với sản nhà, thiết bị có thể bị rơi và gây ra thương tích hoặc thiết hại tài sản. Tường phải có khả năng chịu được trọng lượng tối thiểu gắp bốn lần trọng lượng TV.
(Tham khảo trọng lượng của TV trong Sách hướng dẫn Sử dụng hoặc Hướng dẫn Tham khảo.) - Nếu lắp đặt Giá đỡ Treo tường trên tường không đủ vững chắc, thiết bị có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.
Phải ký hợp đồng phụ về việc di chuyển hoặc tháo dỗ TV với các nhà thầu được cấp phép.
Nếu việc vận chuyển và tháo dỡ TV do người khác không phải nhà thầu được cấp phép tiến hành, TV có thể bị rời và gây ra thương tích hoặc thiệt hại tài sản. Để di chuyển TV có kích thước lớn cản có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).
Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).
Không tháo vít v.v... sau khi lắp TV.
Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.
Không thay đổi các bộ phận của Giá đỡ Treo tường.
Nếu bạn tháo hoặc thay đổi, Giá đỡ Treo tường có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.
Không treo bất kỳ thiết bị nào khác ngoài sản phẩm có thể lắp đặt.
Giá dỡ Treo tường này chỉ được thiết kế để sử dụng với sản phẩm có thể lắp đặt. Nếu bạn treo thiết bị khác với sản phẩm được chỉ định, giá treo có thể bị rơi hoặc vỡ và có thể gây thương tích hoặc thiệt hại tài sản.
Không đặt vật nặng nào khác ngoài TV lên trên Giá đỡ Treo tường. Không lắc TV sang trái/ phải, lên/xuống.
Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.
Không dưa hoặc treo các đồ vật lên TV.
Không dưa hoặc treo các đồ vật lên TV vì TV có thể rơi vào bạn và gây ra thương tích nghiêm trọng.
LUÔN đề các phụ kiện nhỏ xa tầm với của trẻ, tránh nguy cơ nuốt nhằm.
LU'U Ý
Nếu không tuân thủ các cảnh báo sau, có thể xảy ra thương tích hoặc thiệt hại tài sản.
- Cần thận không đề ngón tay bạn bị kép khi đang thao tác Giá đỡ Treo tưởng hoặc xoay TV.
- Giữ TV cần thận và không đề TV va chạm vào mọi người xung quanh trong khi xoay TV.
- Bảo đảm ràng bạn đặt các chi tiết chưa dùng ở nơi an toàn để sử dụng sau. Để xa tầm tay của trẻ em.
Không tác động lực quá mạnh lên sản phẩm trong quá trình lau hoặc bảo dưỡng.
Không tác động lực quá mạnh lên phía trên của TV. Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.
Không đặt sản phẩm này gàn các thiết bị y tế.
Sân phẩm này (bao gồm phụ kiện) có (nhiếu) nam châm có thể gây nhiều máy trợ tim, van shunt được lập trình để điều trị bệnh não ứng thủy, hay các thiết bị y tế khác. Không đặt sản phẩm này gần những người sử dụng các thiết bị y tế như thế. Tham khảo ý kiến bắc sĩ của bạn trước khi dùng sản phẩm này nếu bạn có sử dụng bất kỳ thiết bị y tế nào.
Tránh xa tầm tay trẻ em hoặc những người cần được giám sát.
Sản phẩm này (bao gồm phụ kiện) có (nhìều) nam châm. Nuốt (nhìều) nam châm có thể gây tổn hại nghiêm trọng, như mắc nghẹn hoặc tổn thương ruột. Nếu nuốt phải (một hay nhiều) nam châm, hãy tham khảo ý kiến bác sĩ ngay lập tức.
Cảnh báo
- Nếu bạn sử dụng TV được lắp đặt trên Giá đỡ Treo tưởng trong một thời gian dài, tưởng phía sau hoặc phía trên TV có thể bị bạc màu hoặc giấy dán tưởng có thể bị bong ra, tuỷ thuộc vào vật liệu của tưởng.
- Nếu bạn tháo Giá đỡ Treo tường sau khi lắp đặt vào tường, trên tường sẽ còn lại các lỗ bắt vít.
- Không sử dụng Giá đỡ Treo tường ở nơi Giá đỡ Treo tường phải chịu dao động cơ học.
Lắp đặt Giá đỡ Treo tường
Dành cho Đại lý của Sony
CẦNH BÁO
Các hướng dẫn sau đây chỉ dành cho các đại lý của Sony. Đảm bảo đọc các lưu ý về an toàn được mô tả phía trên và đặc biệt chú ý tới sự an toàn trong quá trình lắp đặt, bảo trì và kiểm tra sản phẩm này.
Không lắp đặt Giá đỡ Treo tưởng trên bề mặt twòng mà các góc hoặc cạnh của TV nhỏ ra khởi bề mặt twòng.
Không lắp đặt Giá dỡ Treo tưởng trên bề mặt tưởng như cột, mà các góc hoặc cạnh của TV nhỏ ra khởi bề mặt tưởng. Nếu người hoặc đồ vật nào đó va vào góc hoặc cạnh nhỏ ra của TV, có thể gây ra thương tích hoặc thiệt hại tài sản.
Không lắp đặt TV bên trên hoặc bên dưới điều hoà nhiệt độ.
Nếu TV tiếp xúc với lỗ rò nước hoặc luồng không khí từ điều hoà nhiệt độ trong thời gian dài, có thể dẫn đến cháy, điện giật hoặc hồng TV.
Đảm bảo lắp đặt chắc chắn Giá đỡ Treo tưởng vào tưởng theo các hướng dẫn trong sách hướng dẫn sử dụng này.
Nếu bắt ký vít nào bị lồng hoặc roi ra, Giá đỡ Treo tưởng có thể bị roi và gây ra thương tích hoặc thiệt hại tài sản. Phải sử dụng vít phù hợp với vật liệu của tưởng và lắp chặt thiết bị bằng cách dùng 4 vít đường kính 8 mm (hoặc tương đương).
Phải sử dụng vít đi kèm và các phụ kiện đúng theo các hướng dẫn đã nêu trong sách hướng dẫn sử dụng này. Nếu bạn sử dụng các bộ phận thay thế, TV có thể bị rơi và gây ra thương tích cho người hoặc hồng hóc TV.
Đảm bảo lắp giá đỡ đúng cách theo quy trình được hướng dẫn được giải thích trong sách hướng dẫn sử dụng này.
Nếu bất kỳ vít nào bị lồng hoặc rơi ra, TV có thể bị rơi và gây ra thương tổn thể chất đối với ai đó hoặc hư hại đối với TV.
Phải vận chặt các vít vào vị trí được chỉ định.
Nếu bạn không làm như vậy, TV có thể bị rơi và gây thương tích cho người hoặc hồng TV.
Cần thận để TV không bị va chạm trong quá trình lắp đặt.
Nếu TV bị va chạm, thiết bị có thể bị rơi hoặc vỡ. Việc này có thể gây ra thương tích.
Phải lắp đặt TV trên tường vuông góc và phẳng.
Nếu không làm như vây, TV có thể rơi và dẫn đến thương tích.
Sau khi lắp đặt TV đúng cách, hãy cố định các cấp đúng cách.
Nếu cáp gây vướng víu cho người hoặc đồ vật, việc này có thể gây ra thương tích hoặc hư hại đối với TV.
Không được để cho dây nguồn AC hoặc cấp nối bị bó kép.
Nếu dây nguồn AC hoặc cấp nối bị bó kép giữa thiết bị và tưởng hoặc bị vận xoắn do lực tác động, dây dẫn điện bên trong có thể bị hồ ra và dẫn đến đoàn mạch hoặc mất điện. Việc này có thể gây ra cháy hoặc điện giật.
Vít cần thiết để vận chặt Giá đỡ Treo tường vào tường không được cung cấp.
Sử dụng vít phù hợp đối với cấu trúc và vật liệu tương khi gắn Giá đỡ Treo tương.
Trước khi bắt đầu
- Hình minh họa về TV trong sách hướng dẫn này là những ví dụ được sử dụng để cung cấp giải thích rõ ràng về hoạt động. Vì lý do này, nên các hình minh họa có thể khác với TV thực tế của bạn.
Tường của bạn xây bằng gì?
Trước tiên, hãy kiểm tra loại tường sẽ lắp TV.
Tường thạch cao có các khung thanh đúng
Cảnh báo
- Độ dày tối đa của tường không tô: 16 mm.
- Đảm bảo kích cỡ của thanh đúng gỗ bên trong ít nhất là 51 mm × 102 mm đối với loại thường hoặc 38 mm × 89 mm đối với loại danh nghĩa.
- Chùa khoảng hồ ngang tối thiểu 406 mm giữa các vít.
Bê tông cứng hoặc khối bê tông
Cảnh báo
- Gắn Giá đỡ Treo tưởng trực tiếp lên tưởng bê tông đúc.
- Đảm bảo độ dày của tường bê tông đúc ít nhất là 203 mm.
- Đảm bảo kích cỡ của mỗi viên gạch không nung ít nhất là 203 mm × 203 mm × 406 mm.
Được cung cấp cùng với SU-WL900
- Xác minh rằng tất cả các bộ phận được bao gồm.
- Một số bộ phận có thể không được sử dụng cho mẫu máy của bạn.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Chuẩn bị lắp đặt
- Cảm sẵn Sách hướng dẫn Sử dụng hoặc Hướng dẫn Tham khảo và Hướng dẫn Cài đặt của TV trên tay trước khi lắp đặt.
- Xác nhận vị trí lắp đặt TV của bạn.
- Chuẩn bị bốn con vít có đường kính 8 mm và bốn gioăng (không được cung cấp). Chọn các vít phù hợp với vật liệu tượng.
- Chuẩn bị các công cụ sau:
| *1 | |   | |
| 5,5 mm 10 mm | |||
| *2 | |  1,5 N·m{15 kgf·cm} | *3 1,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Chỉ dành cho tưởng thạch cao có các khung thanh đúng
*2 Chỉ dành cho bê tông cứng hoặc khối bê tông
*3 Tùy thuộc vào model
*4 Hãy cẩn thận khi chọn vít và vòng đệm
A Lắp Giá đỡ Treo tường lên tường thạch cao có các khung thanh đúng
WM1
Lắp Giá đỡ Treo tương lên tường
1 Xác định vị trí lắp đặt.
Đảm bảo tương có đủ không gian cho TV và có thể chịu được trọng lượng ít nhất bốn lần trọng lượng của TV.
- Tham khảo “Thông số kỹ thuật” ở phần cuối của sách hướng dẫn sử dụng này để biết kích thước lắp đặt Giá đỡ Treo tường lên tưởng.
- Tham khảo Sách hướng dẫn Sử dụng hoặc Hướng dẫn tham khảo của TV để biết trọng lượng của TV.
Lưu ý
- Khi TV được lắp đặt trên tường, phía trên của TV hơi nghiêng về phía trước.
- Chứng tôi khuyến bạn nên kiểm tra vị trí TV từ nơi ngồi xem.
2
3 Điều chỉnh WM1 với tượng và đánh dấu bốn điểm thẳng với các khung thanh đúng.
Lưu ý
- Sử dụng thước đo để kiểm tra xem WM1 đã thăng chưa.
4 Khoan các lỗ thử phía trên lên các điểm đánh dấu.
Đảm bảo vị trí trên tường để khoan các lỗ đủ chắc chắn để đỡ trọng lượng ít nhất gáp bốn lần so với TV.
Lưu ý
- Các lỗ thử phải được khoan tới độ sâu 75 mm, dùng mũi khoan có đường kính 5,5 mm.
5 Lắp WM1 lên tưởng bằng các con vít (không được cung cấp) và vòng đệm phù hợp (không được cung cấp).
Lưu ý
- Sử dụng thước đo đề kiểm tra xem WM1 đã thăng chưa.
Cảnh báo
- Không tiết quá chặt vít gỗ 8 mm × 60 mm. Siết không đúng cách có thể làm giảm lực giữ của vít gỗ 8 mm × 60 mm.
6 Khoan các lỗ thủ phía dưới lên các điểm đánh dấu. (Tham khảo bước 4 về hướng dẫn khoan.)
7 Lắp vít và vòng đệm phù hợp vào lỗ.
Lưu ý
- Sử dụng thước đo để kiểm tra xem WM1 đã thăng chưa.
8 Kéo giá dỗ đến hết.
Chuẩn bị lắp đặt TV
Các phương thức vận hành có thể khác nhau tùy theo model. Tham khảo mục “Chuẩn bị Lắp đặt TV” ở trang 552.
Lắp đặt TV lên tượng
3 Gắn WM7. (Chỉ 26 mm)
4 Siét vít vào phần bên trái và bên phải của Giá đỡ Treo tượng và gắn WM3.
Lưu ý
- Gắn WM3 vào bộ phận của TV sẽ tiếp xúc với tường khi nó xoay.
- Không gắn WM3 trên nhân, lỗ thông khí và loa.
5
6 Khi di chuyển TV, giữ chắc dưới đáy.
Lưu ý
- TV có thể không di chuyển đến gần tường tùy thuộc vào loại và số lượng cấp được gắn. Đây không phải là sự cố.
7
CẢNH BÁO
- Đề di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).
Đế di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).
Xác nhận hoàn thành việc lắp đặt
Kiểm tra các điểm sau.
- Dây và cáp không bị vận xoắn hoặc bó kẹp.
CẢNH BÁO
- Việc đặt dây nguồn, v.v. không phù hợp có thể gây cháy hoặc điện giật do chấp điện. Đảm bảo xác nhận hoàn thành việc lắp đặt một cách an toàn.
Thông tin khác
Khi tháo TV, hãy đảo ngược quy trình lắp đặt trước đó.
CẢNH BÁO
- Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập). - Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).
B Gắn Giá đỡ Treo tường vào bê tông cứng hoặc khối bê tông
WM1
Lắp Giá đỡ Treo tương lên tường
1 Xác định vị trí lắp đặt.
Đảm bảo tương có đủ không gian cho TV và có thể chịu được trọng lượng ít nhất bốn lần trọng lượng của TV.
- Tham khảo “Thông số kỹ thuật” ở phần cuối của sách hướng dẫn sử dụng này để biết kích thước lắp đặt Giá đỡ Treo tường lên tưởng.
- Tham khảo Sách hướng dẫn Sử dụng hoặc Hướng dẫn tham khảo của TV để biết trọng lượng của TV.
Lưu ý
- Khi TV được lắp đặt trên tường, phía trên của TV hơi nghiêng về phía trước.
- Chứng tôi khuyến bạn nên kiểm tra vị trí TV từ nơi ngồi xem.
2 Điều chỉnh WM1 với tương và đánh dấu bốn điểm.
Lưu ý
- Sử dụng thước đo để kiểm tra xem WM1 đã thăng chưa.
3 Khoan các lỗ thử lên các điểm đánh dấu.
Đảm bảo vị trí trên tường để khoan các lỗ đủ chắc chắn để dỡ trọng lượng ít nhất gáp bốn lần so với TV.
Lưu ý
- Các lỗ thử phải được khoan tới độ sâu 75 mm, dùng mũi khoan có đường kính 10 mm.
5 Lắp WM1 lên tường bằng các con vít (không được cung cấp) và vòng đệm phù hợp (không được cung cấp).
Lưu ý
- Sử dụng thước đo để kiểm tra xem WM1 đã thăng chưa.
Cảnh báo
- Không tiết quá chặt vít gỗ 8 mm × 60 mm. Siết không đúng cách có thể làm giảm lực giữ của vít gỗ 8 mm × 60 mm.
6 Kéo giá dỗ đến hết.
Chuẩn bị lắp đặt TV
Các phương thức vận hành có thể khác nhau tùy theo model. Tham khảo mục “Chuẩn bị Lắp đặt TV” ở trang 552.
Lắp đặt TV lên tượng
3 Gắn WM7. (Chỉ 26 mm)
4 Siét vít vào phần bên trái và bên phải của Giá đỡ Treo tượng và gắn WM3.
Lưu ý
- Gắn WM3 vào bộ phận của TV sẽ tiếp xúc với tường khi nó xoay.
- Không gắn WM3 trên nhân, lỗ thông khí và loa.
5
6 Khi di chuyển TV, giữ chắc dưới đáy.
Lưu ý
- TV có thể không di chuyển đến gần tường tùy thuộc vào loại và số lượng cấp được gắn. Đây không phải là sự cố.
7
CẢNH BÁO
- Đề di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).
Đế di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).
Xác nhận hoàn thành việc lắp đặt
Kiểm tra các điểm sau.
- Dây và cáp không bị vận xoắn hoặc bó kép.
CẦNH BÁO
- Việc đặt dây nguồn, v.v. không phù hợp có thể gây cháy hoặc điện giật do chấp điện. Đảm bảo xác nhận hoàn thành việc lắp đặt một cách an toàn.
Thông tin khác
Khi tháo TV, hãy đảo ngược quy trình lắp đặt trước đó.
CẢNH BÁO
- Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).
Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).
ข้อมูลการติดตั้งเมื่อใช้อุปกรณ์ยืดติดผนังของ Sony (SU-WL900)
รูปแบบรูสำหรับยืดติดผนังที่รองรับ:
ยกเว้นอียิปต์:
163.9 ซม. (65 นิ้ว) / 138.8 ซม. (55 นิ้ว)
อียิปต์เท่านั้น:
65 นิ้ว (163.9 ซม.) / 55 นิ้ว (138.8 ซม.)
ชื่อผลิตภัณฑ์ “ที่วี” ที่แสดงในคู่มือนี้อาจแตกต่างกันไปในแต่ละครุ่น โปรดดูคู่มือการใช้งานหรือคู่มื้อ้างสําหรับชื่อผลิตภัณฑ์ที่แท้จริง
สำหรับลูกค้า
เพื่อเหตุผลทางการป้องกันผลิตภัณฑ์และความปลอดภัย Sony แนะนำให้ดำเนินการติดตั้งที่วีของท่านโดยตัวแทน จำหน่ายของ Sony หรือผู้รับเหมาที่ได้รับการอนุญาต อย่าพยยามติดตั้งด้วยตัวท่านเอง
สำหรับตัวแทนจำหน่าย Sony และผู้รับติดตั้ง
ใส่ ieจะมัดระวังเรื่องความปลอดภัยเป็นพิเศษระหว่างทำการติดตั้งดูแลรักษาและตรวจสอบผลิตภัณฑ์นี้ตามระยะเวลา
การติดตั้งผลิตภัณฑ์นี้จำเป็นต้องมีความเชี่ยวชาญที่เพียงพอ โดยเฉพาะกับการพิจารณาความแข็งแรงของผนังที่จะรองรับน้ำหนักของทีวี ควรให้ตัวแทนจำหน่ายหรือผู้ติดตั้งที่ได้รับอนุญาตจาก Sony ให้เป็นผู้ติดตั้งผลิตภัณฑ์นี้เข้ากับผนัง และใส่ใจในความปลอดภัยระหว่างการติดตั้งอย่างเพียงพอ Sony จะไม่รับผิดชอบต่อความเสียหายหรือการบาดเจ็บที่เกิดขึ้นจากการทำงานผิดพลาดหรือการติดตั้งที่ไม่เหมาะสม
ปฏิบัติตามคู่มือการใช้งานอุปกรณ์ยืดติดผนัง คู่มือการใช้งานที่วี และคำแนะนำในคู่มื่อนี้เพื่อให้เกิดความปลอดภัยและติดตั้งได้ถูกต้อง
อุปกรณ์ยืดติดผนัง
ว่าด้วยความปลอดภัย
ขอบคุณที่อุดหนุนผลิตภัณฑ์ของเรา
สำหรับลูกค้า
การติดตั้งที่วีบนผนัง
! คำเตือน
การติดตั้งต้องดำเนินการโดยช่างผู้ชํานาญ เท่านั้น
ผลิตภัณฑ์ที่ตั้งไว้ได้รับการติดตั้งโดยช่างติดตั้งมือ อาชีพที่ผ่านการมีกอบรมกร้าหนดความแข็งแรง ของผนังว่าจะสามารถรับน้ําหนักของที่ใช้ได้ หา金色 ไว้อย่างไม่เหมาะสมระหว่างการติดตั้ง ที่ว่าจหหล่น ลงมาและทําให้เกิดการบาดเจ็บสาหัสได้ Sony ไม่ รับผิดชอบต่อความเสียหายหรืออาการบาดเจ็บ ใดๆ ที่มีสาเหตุจากการใช้งานไม่ถูกต้อง การติดตั้ง ไม่ถูกต้อง หรือการติดตั้งกับผลิตภัณฑ์ที่ยื่น ๆ นอก เหนือจากที่ติดตั้งได้ โดยไม่กระทบต่อสิทธิทางกฎหมายใดๆ (ถ้ามี)
สำหรับตัวแทนจำหน่าย Sony
การติดตั้งผลิตภัณฑ์ต้องอาศัยความชํานาญเป็นพิเศษ โปรดศึกษาคู่มือการใช้งานฉบับน้อย่าง ละเอียดเพื่อทําการติดตั้งผลิตภัณฑ์ได้อย่าง ปลอดภัย Sony ไม่รับผิดชอบต่อความเสียหาย หรือการบาดเจ็บไต ๆ อันเกิดจากการใช้งานหรือ การติดตั้งที่ไม่ฤกวิธี โปรดมอบหนังสือคู่มือวิธีใช้นี้ แก่ลูกค้าภายหลังการติดตั้ง
คู่มือการใช้งานฉบับนี้แลงวิธีการใช้งานผลิตภัณฑ์อย่างถูกต้องรวมทั้งข้อปฏิบัติที่สําคัญที่จําเป็นเพื่อป้องกันไม่ให้เกิดอุบัติเหตุ ทานควรอ่านและทำความเข้าใจคู่มืออย่างที่ถ้วน พร้อมทั้งปฏิบัติตามคําแนะนํากก ข้อในคู่มือการใช้งานเล่นี้ การละเลยไม่ปฏิบัติตามอาจส่งผลให้เกิดการบาดเจ็บสาหัสหรือทรัพย์สินเสียหายและอาจารทําให้การรับประกันเป็นโมงจะได้ พร้อมทั้งเก็บ หนังสือคู่มือฉบับนี้ไว้ใช้อ้างอิงในอนาคต
ผลิตภัณฑ์ของ Sony ได้รับการออกแบบโดยคําเนื่องึง ความปลอดภัย อย่างไรก็ตามในกรณีที่ใช้งานผลิตภัณฑ์ อย่างไม่ถูกต้อง อาจทำให้เกิดการบาดเจ็บสาหัสจากไฟ ใหม่ไฟดู ผลิตภัณฑ์สัมใส่ หรือผลิตภัณฑ์ตกกระทอก พื้น โปรดศึกษาข้อปฏิบัติเพื่อความปลอดภัยเพื่อป้องกัน อุบัติเหตุดตามที่ระบุข้างต้น
สำหรับลูกค้า
คำเตือน
หากไม่ปฏิบัติตามข้อควรระวังต่อไปนี้ อาจทำให้ เกิดการบาดเจ็บสาหัสหรือเสียชีวิตจากเพลิงใหม่ ไฟฟ้าช็อต หรืออุปกรณ์ตกหล่นได้
โปรดแน่ใจว่าได้ติดต่อ ตัวแทนที่ได้รับการรับรอง เพื่อทำการติดตั้งและ ระมัดระวังอย่างให้เด็กอยู่ใกล้ ขณะติดตั้ง
หากท่านติดตั้งอุปกรณ์ยืดติดผนังหรือที่วิไม่ถูกต้อง อุบัติเหตุต่อไปนี้อาจเกิดขึ้นได้ และต้องแน่ใจว่าได้ให้ ตัวแทนที่ได้รับการรับรองเท่านั้นเป็นผู้ทำการติดตั้ง
- ที่วีอาจตกหล่นและทำให้ได้รับบาดเจ็บสาหัส เช่น รอยฟกข้าหรือกระดูกหักได้
- หากผนั้งที่จะทำการติดตั้งอุปกรณ์ยืดติดผนั่วไม่นั่นคง ไม่เรียบหรือไม่อยในแนวตัดากกับพื้น อาจทําให้ เครื่องหล่นลงและเกิดการบาดเจ็บหรือทรัพย์สินเสีย หายได้ ผนังต้องสามารถรองรับน้ําหนักได้ไม่น้อยกว่า 4 เท่าของน้ําหนักที่วี (ดูน้ําหนักของที่วีได้จากคู่มือการใช้งานหรือคู่มือ อ้างอิงของที่วี)
- หากติดตั้งอุปกรณ์ยืดติดผนังลงบนผนังอย่างไม่มั่นคง อาจทำให้เครื่องหล่นลงและเกิดการบาดเจ็บหรือ ทรัพย์สินเสียหายได้
โปรดแนใจว่าได้ติดต่อ ตัวแทนที่ได้รับการรับรอง เพื่อทำการเคลื่อนย้ายหรือ ถอดที่วี
หากบุคคลอื่นที่ไม่ใช้วตัวแทนที่ได้รับการรับรองเป็นผู้ ทําการเคลื่อนย้ายหรือถอดที่วี อาหารกําให้เครื่องหล่นลง และเกิดการบาดเจ็บหรือทรัพย์สินเสียหายได้ ต้องใช้ คนจํานวนสองคนหรือมากกว่า (สามคนหรือมากกว่า สําหรับที่เรียน 189.3 ชม. (75 นั่ว) ชั้นไป) สําหรับการ เคลื่อนย้ายซุดที่เรขนาดใหญ่ (ยกเว้นอียิปต) ต้องใช้คนจํานวนสองคนหรือมากกว่า (สามคนหรือ มากกว่าสําหรับที่เรียน 75 นั่ว (189.3 ชม.) ชั้นไป) สําหรับการเคลื่อนย้ายซุดที่เรขนาดใหญ่ (อียิปต์เท่านั้น)
อย่าถอดสกรูหรือขึ้นส่วน อื่นๆ หลังจากติดตั้งเข้ากับ ที่วีแล้ว
การกระทําเช่นนั้นอาจทำให้ที่วีหล่นและทำให้เกิดการ บาดเจ็บหรือทรัพย์สินเสียหายได้
อย่าตัดแปลงชิ้นส่วนต่างๆ ของ อุปกรณ์ยืดติดผนัง
การกระทําเช่นนั้นอาจทำให้อุปกรณ์ยืดติดผนังหล่นและ ทำให้เกิดการบาดเจ็บหรือทรัพย์สินเสียหายได้
ห้ามติดตั้งอุปกรณ์อื่นนอก เหนือจากผลิตภัณฑ์ที่ติดตั้ง ได้
อุปกรณ์ยืดติดผนังนี้ได้รับการออกแบบมาเพื่อใช้กับ ผลิตภัณฑ์ที่ติดตั้งได้เท่านั่น หากท่านติดตั้งอุปกรณ์อื่น นอกเหนือจากที่ระบุไว้ อุปกรณ์นี้อาจหล่นลงหรือแตก ชํารุด ทำให้เกิด การบาดเจ็บหรือทรัพย์สินเสียหายได้
อย่าเพิ่มน้ำหนักอื่นๆ นอก เหนือ จากที่วีลงบนอุปกรณ์ ยืดติดผนัง ห้ามเขย่าที่วีไปทางซ้าย/ ขวา, เขย่าขึ้น/ลง
การกระทําเช่นนั้นอาจทำให้ที่วีหล่นและทำให้เกิดการ บาดเจ็บหรือทรัพย์สินเสียหายได้
อย่าพิงหรือไหนที่วี
อย่าพิงหรือโทนทีวี เพาะอาจทำให้ที่วีหล่นใส่ตัวท่าน และเกิดการบาดเจ็บรุนแรงได้
โปรดเก็บอุปกรณ์เสริมที่มี ขนาดเล็กให้ห่างจากเด็ก เสมอ เพื่อไม่ให้เด็กกลืน เข้าไปโดยรู้เท่าไม่ถึงการณ์
ข้อควรระวัง
หากไม่ปฏิบัติตามข้อควรระวังต่อไปนี้อาจทำให้ เกิดการบาดเจ็บหรือทรัพย์สินเสียหายได้
- ระวังอย่าให้น้ําลูกหนึ่งบขณะใช้งานอุปกรณ์ยืดติด ผนั้งหรือขณะหมุนที่วี
- ขณะที่หมุนที่วีโปรดดำเนินการอย่างระมัดระวัง และ ระวังที่วีไปกระทอกับผู้คนที่อยู่ไกลเคียง
- โปรดเก็บชั้นส่วนที่ไม่ได่ใช้วในที่ปลอดภัยเพื่อใช่ในอนาคต เก็บให้พันมือเด็ก
อย่าใช้แรงกดลงบน ผลิตภัณฑ์มากเกินไป ขณะ ทำความสะอาดหรือดูแล รักษาผลิตภัณฑ์
อย่าใช้แรกดลงที่ด้านบนของที่วีมากเกินไป การกระทํา เช่นนั้นอาจทำให้ที่วีหล่นและทำให้เกิดการบาดเจ็บหรือ ทรัพย์สินเสียหายได้
ห้าまวางผลิตภัณฑ์นี้็กลักับ อุปกรณ์ทางการแพทย์
ผลิตภัณฑ์นี้ (รวมถึงอุปกรณ์เสริม) มีแม่เหล็กซึ่งอาจ รบกวนแค่ฮ่องกระดุ้นไฟฟ้าหัวใจ ว่าล์ระบายจาโพรง สมองลงสู่ช่องท้องชนิดปรับแรงต้นได้สําหรับการรักษา ภาวะโพรงสมอดคั้งน้ํา หรืออุปกรณ์ทางการแพทย์ยื่น ๆ ห้ามวางผลิตภัณฑ์นี้ในลักษ็บผู้ใช้อุปกรณ์ทางการแพทย์ ตังกล่าว ปรึกษาแพทย์ก่อนใช้งานผลิตภัณฑ์นี้หากคุณ ใช้อุปกรณ์ทางการแพทย์ดังกล่าว
เก็บอุปกรณ์ให้พันจากมือ ของเด็กหรือบุคคลที่อยู่ภาย ใช้การดูแล
ผลิตภัณฑ์นี้ (รวมถึงอุปกรณ์เสริม) มีแม่เหล็ก การ กลืนแม่เหล็กลงคออาจก่อให้เกิดอันตรายร้ายแรง เช่น อันตรายจากการสำลัก หรือการบาดเจ็บในลำไส้ หาก กลืนแม่เหล็กลงคอ ให้รับไปพบแพทย์กันที่
ข้อควรระวัง
- หากท่านใช้ที่ที่ติดตั้งอยู่กับอุปกรณ์ยืดติดผนังต่อ เนื่องกันเป็นเวลานาน ส่วนผนังด้านหลังหรือด้านบน ของที่วีอาจมีสีเปลี่ยนไป หรือวอลเปปรอในบริเวณ ดังกล่าวอาจหลุดออก ขึ้นอยู่กับวัสดุของผนังใน บริเวณ ดังกล่าว
- หากท่านถอดอุปกรณ์ยืดติดผนังออกหลังจากที่ได้ -tําการติดตั้งไปแล้วบนผนัง จะปรากฏรูของสกรูเหลือ อยู่บนผนัง
- อย่าใช้งานอุปกรณ์ยืดติดผนังในบริเวณที่ได้รับแรง สั่นสะเทือน
วิธีติดตั้งอุปกรณ์ยืดติด ผนัง
สำหรับตัวแทนจำหน่าย Sony
คำเตือน
ต่อไปนี้เป็นคําแนะนําสําหรับตัวแทนจําหน่าย Sony เท่านั้น โปรดทําความเข้าใจกับข้อปฏิบัติ ด้านความปลอดภัยข้างต้นและคําเน็งถึงเรื่องความ ปลอดภัย เป็นพิเศษระหว่างทําการติดตั้งบํารุงรักษาและตรวจสอบผลิตภัณฑ์
อย่าติดตั้งอุปกรณ์ยืดติดผนัง บนบริเวณผนังที่ทำให้ส่วน มุมหรือด้านข้างของที่วียื่น ออกมาจากส่วนระนาบของ ผนัง
อย่าติดตั้งอุปกรณ์ยืดติดหนังบนบริเวณหนัง อย่างเช่น เส่า ซึ่งส่วนมุมหรือด้านช้างของที่วีจะยื่นออกมาจาก ส่วนระนาบของนั่ง เพราะหากมีปลคลหรือวัตถูใดขน เข้ากับส่วนมุมหรือด้านช้างของที่วีที่ยื่นออกมาดังกล่าว อาจารทําให้เกิดการบาดเจ็บหรือทรัพย์สินเสียหายได้
อย่าติดตั้งที่วีไว้เหนือหรือใต้ เครื่องปรับอากาศ
หากที่วีโดนน้ำที่ร่วอ Broadcomหรือโดนกระแสอาคสจาก เครื่องปรับอากาศต่อเนื่องเป็นเวลานาน อาจทำให้เกิด ไฟใหม่ไฟฟ้าลังจร หรือ Ton่าให้ที่เสียหายได้
โปรดตรวจสอบให้นใจว่าได้ ติดตั้งอุปกรณ์ยืดติดผนังเข้า กับผนังให้แน่นตามคำแนะนำ ในคู่มือการใช้งานฉบับนี้
หากมีสกรุตําแหน่งใด trulyมหรือหลุดออกอุปกรณ์ยืด ติดแน่งอาจหล่นลง ทำให้เกิดการบาดเจ็บหรือทรัพย์สิน เสียหายได้ ต้องแน่ใจว่าใช้สกรุที่เหมาะสมกับวัสดของ แน่ง และติดตั้งตัวเครื่องอย่างแน่นหนาโดยใช้สกรุขนาด แล่นผ่านศูนย์กลาง 8 มม. (หรือเทียบเท่า) จำนวนสีตัว
โปรดตรวจสอบให้แนใจว่า ได้ใช้สกร์ที่ให้มาและทำการ รติดตั้งขึ้นส่วนต่างๆอย่าง ลูกต้องตามคำแนะนำที่ระ บุไว้ในคู่มือการใช้งานฉบับ นี้ หากทานใช้อุปกรณ์อื่น ทดแทน ทีวีอาจ หล่นและ ทำให้เกิดการบาดเจ็บแก่ ร่างกายหรือทีวีเสียหายได้
โปรดตรวจสอบให้นใจว่าได้ประกอบอุปกรณ์ยืดติดผนังอย่าง ลูกต้องตามลำดับชั้นตอนที่อธิบายไว้ในคู่มือการใช้งานฉบับนี้
หากมีสกรู้Done ใดหลวยหรือหลุดออก ที่ว่าจ หล่นลง และทำให้เกิดการบาดเจ็บแก่ร่างกายหรือที่วี เลียหายได้
โปรดแน่ใจว่าได้ขันสกรูให้ แน่นในตำแหน่งที่กำหนด
หากไม่ได้ดำเนินการข้างต้น อาจเป็นเหตุให้ที่วีหล่นและ ทำให้เกิดการบาดเจ็บแก่ร่างกายหรือที่วีเสียหายได้
ระมัดระวังอย่าให้ที่วีโดนกระ แทกระหว่างการติดตั้ง
หากที่วีโดนกระแทก หน้าจออาจหล่นหรือแตกเสียหาย และอาจทำให้เกิดการบาดเจ็บอีกด้วย
โปรดแน่ใจว่าได้ติดตั้งที่วีบน ผนังที่เรียบและได้ฉากกับพื้น
หากไม่ได้ดำเนินการข้างต้น อาจเป็นสาเหตุให้ที่วีหล่น และทำให้เกิดการบาดเจ็บ
หลังจากติดตั้งที่วีอย่างถูกต้อง แล้ว ให้เก็บสายเคเบื้ลให้ถูก ต้อง
หากบุคคลหรือวัตถุใด ๆ สะดุดโดนสายเคเบื้ล อาจทำให้ เกิดการบาดเจ็บหรือเกิดความเสี่ยหายกับที่วได้
อย่าให้สายไฟ AC หรือสาย เคเบื้อสำหรับการเชื่อมต่อถูก หนียบ
หากสายไฟ AC หรือสายเคเบ็ดสำหรับการเชื่อมต่อ ลูกหนีบอยู่ระหว่างเครื่องกับแน้ง หรือสายพับหรือบิด อย่างรุนแรง ฉวนกายในสายอาจหลุดออกมาและเกิด ไฟฟ้าล้วจรงหรือไพร่ว ซึ่งเป็นสาเหตุให้เกิดไฟใหม้ หรือไฟดูดได้
สกรุสำหรับยืดอุปกรณ์ยืดติด ผนังเข้ากับผนังไม่ได้รวมอยู่ ในชุดอุปกรณ์
เลือกใช้สกรุที่เหมาะสมกับวัสดุและโครงสร้างของผนัง เมื่อทำการติดตั้งอุปกรณ์ยืดติดผนัง
ก่อนเริ่มดำเนินการ
- ภาพประกอบของที่วีที่แสดงในคู่มือฉบับนี้เป็นเพียงตัวอย่างที่ใช้เพื่อให้คำอธิบายที่ชัดเจนเกี่ยวกับการใช้งาน ภาพประกอบอาจแตกต่างจากที่วีจริงของคุณ
ผนังของท่านทำการอะไร
อันดับแรกให้ตรวจสอบประเภทของผนังที่จะติดตั้งที่วี
ผนังยิปชั่มที่มีแกนยืด
ข้อควรระวัง
- ความหนาสูงสุดของผนังยิปชี้ม: 16 มม.
- ตรวจสอบให้แน่ใจว่าแกนยืดไม่ต้านในมีขนาดอย่างน้อย 51 มม. × 102 มม. สำหรับขนาดทั่วไป หรือ 38 มม. × 89 มม. สำหรับขนาดเดิม
- เว้นระยะห่างในแนวนอนอย่างน้อย 406 มม. ระหว่าง ตัวยืดแต่ละตัว
ผนังคอนกรีตหรืออิธูบล็อก
ข้อควรระวัง
- ติดตั้งอุปกรณ์ยืดติดผนังลงบนผนังคอนกรีตโดยตรง
- ตรวจสอบให้แน่ใจว่าผนังคอนกรีตมีความหนาอย่างน้อย 203 มม.
- ตรวจสอบให้แน่ใจว่าอิฐบล็อกแต่ละก้อนมีขนาดอย่างน้อย 203 มม. × 203 มม. × 406 มม.
ชิ้นส่วนประกอบให้มาพร้อมกับ SU-WL900
- ตรวจสอบว่าได้รับชิ้นส่วนครบทั้งหมด
- ชิ้นส่วนบางอย่างอาจจะไม่สามารถใช้กับรุ่นของคุณได้
WM1 (×1) | WM2 (×1) | WM3 (×4) |
WM5 (×1) | WM6 (×1) | WM7 (×2) |
M3 (×2) | M4 (×5) | M6 (×4) |
WT1 (×6) | ||
เตรียมพร้อมสำหรับการติดตั้ง
- ควรเตรียมคู่มือการใช้งานหรือคู่มืออ้างอิงของที่วีและคู่มือการตั้งค่าให้พร้อมก่อนทำการติดตั้ง
- ตรวจสอบทำแหน่งติดตั้งของที่วีท่าน
- เตรียมสกรูขนาดเส้นผ่านศูนย์กลาง 8 มม. จำนวนสี่ตัวพร้อมแหวนรองที่เหมาะสมจำนวนสี่ตัว (ไม่ได้ให้มา) เลือกสกรูที่เหมาะสมกับวัสดุของฝนัง
- โปรดเตรียมเครื่องมือต่อไปนี้:
*1 |    5.5 mm. 10 mm. | ||
*2 |  |  1.5 N·m{15 kgf·cm} | *3 1.5 N·m{15 kgf·cm} |
 | *2 | *4 8 mm. × 60 mm. | *4 |
*1 สำหรับผนังยิปซั้มที่มีแกนยืดเท่านั้น
*2 สำหรับผนังคอนกรีตหรืออิฐบล็อกเท่านั้น
*3 ขึ้นอยู่กับรุ่น
*4 โปรดใช้ความรอบคอมเมื่อเลือกสกรูและแหวนรอง
A การติดตั้งอุปกรณ์ยืดติดผนังเข้ากับ ผนังยิปชั่มที่มีแกนยืด
WM1
การติดตั้งอุปกรณ์ยืดติดผนังเข้า กับผนัง
1 เลือกทำแหน่งสำหรับติดตั้ง
ตรวจสอบให้แน่ใจว่าผนังมีพื้นที่เพียงพอสำหรับที่วี และสามารถรองรับน้ำหนักได้อย่างน้อย 4 เท่าของน้ำหนักที่วี
- โปรดดู “ข้อมูลจำเพาะ” ในตอนท้ายของคู่มือการใช้งาน เพื่อดูข้อมูลการวัดสำหรับการติดตั้งอุปกรณ์ยืดติดผนังเข้ากับผนัง
- ดูน้ำหนักของที่วีได้จากคู่มือการใช้งานหรือคู่มืออ้างอิงของที่วี
หมายเหตุ
- เมื่อติดตั้งที่วีของท่านเข้ากับผนัง ด้านบนของที่วีจะเอียงมา ข้างหน้าเล็กน้อย
- เราขอแนะนำให้ท่านตรวจสอบตำแหน่งของที่วีในสภาพแวดล้อมที่รับชม
2
3 ทําบ WM1 ลงบนผนังและทำ เครื่องหมายสี่จุดให้ตรงกับแกนยืด
หมายเหตุ
- ใช้เครื่องมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่
4 เจาะรูนำร่องด้านบนลงบนเครื่องหมาย ตรวจสอบให้แน่ใจว่าตําแหน่งบนผนังที่จะเจาะรูนั้น แข็งแรงพอที่จะรองรับน้ำหนักอย่างน้อยสี่เท่าของทีวี
หมายเหตุ
- ต้องเจาะรูนําร่องให้มีความลึก 75 มม. โดยใช้ดอกสว่านขนาดเส้นผ่านศูนย์กลาง 5.5 มม.
5 ติดตั้ง WM1 บนผนังโดยใช้สกรุ (ไม่ได้ให้มา) และแหวนรอง (ไม่ได้ให้มา) ที่เหมาะสม
หมายเหตุ
- ใช้เครื่องมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับ หรือไม่
ข้อควรระวัง
- อย่าขันสกรูไม้ขนาด 8 มม. × 60 มม. แน่นเกินไป การขันแน่นอย่างไม่เหมาะสมอาจทำให้แรงยืดของสกรูไม้ขนาด 8 มม. × 60 มม. ลดลง
6 เจาะรูนําร่องด้านล่างลงบนเครื่องหมาย (โปรดอ้างอิงขั้นตอนที่ 4 สำหรับคำ แนะนำในการเจาะรู)
7 ติดตั้งสกรูและแหวนรองที่เหมาะสมลง ในรู
หมายเหตุ
- ใช้เครื่องมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับ หรือไม่
8 ดึงก้านของโครงยืดออกมาจนสุด
เตรียมพร้อมสำหรับการติดตั้งที่วี
วิธีการใช้งานอาจแตกต่างกันไปในแต่ละครุ่น โปรดดู "การเตรียมพร้อมสำหรับติดตั้งที่วี" หน้า 552
ติดตั้งที่วีบนผนัง
1
2
3 ยืด WM7 (26 มม. เท่านั้น)
4 ขันสกรูที่ด้านช้ายและขวาของอุปกรณ์ ยืดติดผนังให้แน่น แล้วติด WM3
หมายเหตุ
- ยืด WM3 เข้ากับส่วนของที่วีที่สัมผัสกับผนังเมื่อหมุ่น
- อย่าติด WM3 บนฉลาก รูระบายอากาศ และลำโพง
5
6
เมื่อเคลื่อนย้ายที่วีต้องจับให้ม่นคงจาก
ด้านล่าง
หมายเหตุ
- โทรศัศน์อาจจะไม่สามารถเคลื่อนเข้าใกล้ำแพงได้ ทั้งนี้ชิ้นอยู่กับชนิดและและจำนวนของสายเคเบิลที่เชื่อมต่อ กรณีดังกล่าวไม่ถือเป็นเรื่องผิดปกติ
7
คำเตือน
- ต้องใช้คนจำนวนสองคนหรือมากกว่า (สมาคมหรือมากกว่า สำหรับที่วีรุ่น 189.3 ชม. (75 นิ้ว) ขึ้นไป) สำหรับการเคลื่อนย้ายชุด ที่วีขนาดใหญ่ (ยกเว้นอียิปต์) ต้องใช้คนจำนวนสองคนหรือมากกว่า (สมาคมหรือมากกว่า สำหรับที่วีรุ่น 75 นิ้ว (189.3 ชม.) ขึ้นไป) สำหรับการเคลื่อนย้ายชุด ที่วีขนาดใหญ่ (อียิปต์เท่านั้น)
ตรวจสอบความเรียบร้อยสำหรับ การติดตั้ง
ตรวจสอบหัวข้อต่อไปนี้
- สายไฟและสายเคบี้ลไม่ถูกบิดหรือหนีบอยู่
คำเตือน
- หากวางตําแหน่งสายไฟ AC ฯลฯ ไม่ถูกต้อง อาจทำให้เกิดไฟใหม้ หรือไฟฟ้าดูดจากการสัตวงจรได้ โปรดตรวจสอบว่าได้ทำการติดตั้ง อย่างถูกต้องสมบูรณ์แล้ว
ข้อมูลอื่นๆ
เมื่อต้องการจะถอดที่วี ให้ปฏิบัติย้อนกลับขั้นตอนการติด ตั้งข้างต้น
คำเตือน
- ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่า สำหรับที่วีรุ่น 189.3 ชม. (75 นิ้ว) ขึ้นไป) สำหรับการเคลื่อนย้ายชุด ที่วีขนาดใหญ่ (ยกเว้นอียิปต์) ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่า สำหรับที่วีรุ่น 75 นิ้ว (189.3 ชม.) ขึ้นไป) สำหรับการเคลื่อนย้ายชุด ที่วีขนาดใหญ่ (อียิปต์เท่านั้น)
B ยืดอุปกรณ์ยืดติดผนังเข้ากับผนัง คอนกรีตหรืออิฐบล็อก
WM1
การติดตั้งอุปกรณ์ยืดติดผนังเข้า กับผนัง
1 เลือกทำแหน่งสำหรับติดตั้ง
ตรวจสอบให้แน่ใจว่าผนังมีพื้นที่เพียงพอสำหรับที่วี และสามารถรองรับน้ำหนักได้อย่างน้อย 4 เท่าของน้ำหนักที่วี
- โปรดดู “ข้อมูลจำเพาะ” ในตอนท้ายของคู่มือการใช้งาน เพื่อดูข้อมูลการวัดสำหรับการติดตั้งอุปกรณ์ยืดติดผนังเข้ากับผนัง
- ดูนำหนักของที่วีได้จากคู่มือการใช้งานหรือคู่มืออ้างอิงของที่วี
หมายเหตุ
- เมื่อติดตั้งที่วีของท่านเข้ากับผนัง ด้านบนของที่วีจะเอียงมา ข้างหน้าเล็กน้อย
- เราขอแนะนำให้ท่านตรวจสอบตำแหน่งของที่วีในสภาพ แวดล้อมที่รับชม
2 ทําบ WM1 ลงบนผนังและทำ เครื่องหมายสี่จุด
หมายเหตุ
- ใช้เครื่องมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่
3 เจาะรูนําร่องบนเครื่องหมาย
ตรวจสอบให้แน่ใจว่า才能够หน่งบนผนังที่จะเจาะรูนั้น แข็งแรงพอที่จะรองรับน้ำหนักอย่างน้อยสี่เท่าของทีวี
หมายเหตุ
- ต้องเจาะรูนําร่องให้มีความลึก 75 มม. โดยใช้ดอกสว่านขนาดเส้นผ่านคูนย์กลาง 10 มม.
5 ติดตั้ง WM1 บนผนังโดยใช้สกรู (ไม่ได้ให้มา) และแหวนรอง (ไม่ได้ให้มา) ที่เหมาะสม
หมายเหตุ
- ใช้เครื่องมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่
ข้อควรระวัง
- อย่าขันสกรูไม้ขนาด 8 มม. × 60 มม. แน่นเกินไป การขันแน่นอย่างไม่เหมาะสมอาจทำให้แรงยืดของสกรูไม้ขนาด 8 มม. × 60 มม. ลดลง
6 ดึงก้านของโครงยืดออกมาจนสุด
เตรียมพร้อมสำหรับการติดตั้งที่วี
วิธีการใช้งานอาจแตกต่างกันไปในแต่ละครุ่นโปรดดู
"การเตรียมพร้อมสำหรับติดตั้งที่วี" หน้า 552
ติดตั้งที่วีบนผนัง
3 ยืด WM7 (26 มม. เท่านั้น)
4 ขันสกรูที่ด้านช้ายและขวาของอุปกรณ์ ยืดติดผนังให้แน่น แล้วติด WM3
หมายเหตุ
- ยืด WM3 เข้ากับส่วนของที่วีที่สัมผัสกับผนังเมื่อหมุ่น
- อย่าติด WM3 บนฉลาก รูระบายอากาศ และลำโพง
5
6
เมื่อเคลื่อนย้ายที่วีต้องจับให้มั่นคงจาก
ด้านล่าง
หมายเหตุ
- โทรศัศน์อาจจะไม่สามารถเคลื่อนเข้าใกล้ำแพงได้ ทั้งนี้ขึ้นอยู่กับชนิดและและจำนวนของสายเคเบิลที่เชื่อมต่อ กรณีดังกล่าวไม่ถือเป็นเรื่องผิดปกติ
7
คำเตือน
- ต้องใช้คนจำนวนสองคนหรือมากกว่า (สมาคมหรือมากกว่า สำหรับที่วีรุ่น 189.3 ชม. (75 นิ้ว) ชั้นไป) สำหรับการเคลื่อนย้ายชุด ที่วีขนาดใหญ่ (ยกเว้นอียิปต์) ต้องใช้คนจำนวนสองคนหรือมากกว่า (สมาคมหรือมากกว่า สำหรับที่วีรุ่น 75 นิ้ว (189.3 ชม.) ชั้นไป) สำหรับการเคลื่อนย้ายชุด ที่วีขนาดใหญ่ (อียิปต์เท่านั้น)
ตรวจสอบความเรียบร้อยสำหรับ การติดตั้ง
ตรวจสอบหัวข้อต่อไปนี้
- สายไฟและสายเคบี้ลไม่ถูกบิดหรือหนีบอยู่
คำเตือน
- หากวางตําแหน่งสายไฟ AC ฯลฯ ไม่ถูกต้อง อาจทำให้เกิดไฟใหม้ หรือไฟฟ้าดูดจากการสัตวงจรได้ โปรดตรวจสอบว่าได้ทำการติดตั้ง อย่างถูกต้องสมบูรณ์แล้ว
ข้อมูลอื่นๆ
เมื่อต้องการจะถอดที่วี ให้ปฏิบัติย้อนกลับขั้นตอนการติด ตั้งข้างต้น
คำเตือน
- ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่า สำหรับที่วีรุ่น 189.3 ชม. (75 นิ้ว) ชั้นไป) สำหรับการเคลื่อนย้ายชุด ที่วีขนาดใหญ่ (ยกเว้นอียิปต์) ต้องใช้คนจำนวนสองคนหรือมากกว่า (สามคนหรือมากกว่า สำหรับที่วีรุ่น 75 นิ้ว (189.3 ชม.) ชั้นไป) สำหรับการเคลื่อนย้ายชุด ที่วีขนาดใหญ่ (อียิปต์เท่านั้น)
Informasi Pemasangan untuk Penggunaan Braket Penyangga Dinding Sony (SU-WL900)
Pola Lubang Penyangga Dinding yang Kompatibel:
Kecuali Mesir:
163,9 cm (65 inci) / 138,8 cm (55 inci)
Mesir saja:
65 inci (163,9 cm) / 55 inci (138,8 cm)
Nama produk "TV" yang disebutkan dalam petunjuk ini bisa berbeda, tergantung pada model Anda. Lihat Petunjuk Penggunaan atau Panduan Referensi untuk nama produk yang sebenarnya.
Kepada Pelanggan
Untuk alasan perlindungan produk dan keselamatan, Sony sangat menganjurkan pemasangan TV Anda dilakukan oleh dealer Sony atau kontraktor yang memiliki lisensi. Jangan mencoba untuk memasangnya sendiri.
Kepada Dealer Sony dan Kontraktor
Beri perhatian penuh pada keselamatan selama pemasangan, pemeliharaan rutin dan pemeriksaan produk ini.
Keahlian yang memadai diperlukan untuk memasang produk ini, khususnya untuk menentukan kekuatan dinding guna menahan berat TV. Pastikan untuk mempercayakan perlengkapan dinding produk ini kepada dealer Sony atau kontraktor yang memiliki lisensi dan memberi perhatian yang cukup kepada faktor keselamatan selama pemasangan. Sony tidak bertanggung jawab atas semua kerusakan atau cedera yang timbul karena kesalahan penanganan atau pemasangan yang tidak benar.
Untuk Keselamatan dan pemasangan yang benar, ikuti Petunjuk Penggunaan Braket Penyangga Dinding, Petunjuk Penggunaan TV, dan pengarahan dalam petunjuk ini.
Braket Penyangga Dinding
Keselamatan
Terima kasih telah membeli produk ini.
Kepada Pelanggan
Pemasangan TV di Dinding
PERINGATAN
DIBUTUHKAN PEMASANGAN OLEH TENAGA PROFESIONAL
Produk ini hanya boleh dipasang oleh tenaga pemasang profesional yang berpengalaman untuk menentukan kekuatan dinding dalam menahan beban dari berat TV. TV bisa jatuh dan menyebabkan cedera serius bila tidak dipasang dengan benar selama proses pemasangan. Sony tidak bertanggung jawab atas kerusakan atau cedera yang diakibatkan oleh kesalahan penanganan atau pemasangan yang tidak benar, atau pemasangan produk lain selain daripada produk yang dapat dipasang. Hak Anda menurut Undang-Undang (jika ada) tidak akan terpengaruh.
Kepada Dealer Sony
Keahlian yang memadai dibutuhkan untuk memasang produk ini. Pastikan untuk membaca petunjuk penggunaan ini selengkapnya untuk melakukan pekerjaan pemasangan dengan aman. Sony tidak bertanggung jawab atas ganti rugi atau cedera yang disebabkan oleh penanganan yang salah atau pemasangan yang tidak benar. Berikanlah petunjuk ini kepada pelanggan setelah pemasangan selesai.
Petunjuk penggunaan ini memperlihatkan penanganan yang benar atas produk dan langkah pencegahan penting yang diperlukan untuk mencegah kecelakaan. Anda wajib dan bertanggung jawab untuk membaca, memahami dengan saksama, dan mengikuti semua petunjuk yang tertera dalam petunjuk penggunaan ini. Kelalaian untuk melakukannya bisa mengakibatkan cedera serius atau kerusakan properti, dan bisa membatalkan garansi. Sediakan selalu petunjuk ini untuk acuan di masa mendatang.
Produk Sony didesain dengan mengingat keselamatan. Namun jika produk digunakan dengan tidak benar, cedera serius dapat terjadi karena kebakaran, sengatan listrik, produk roboh, atau produk terjatuh. Pastikan untuk mematuhi tindakan pencegahan keselamatan untuk mencegah kecelakaan demikian.
Kepada Pelanggan
PERINGATAN
Dalam langkah pencegahan berikut ini, cedera serius atau kematian dapat terjadi karena kebakaran, sengatan listrik, atau produk terjatuh.
Pastikan untuk mensubkontrakkan pemasangan kepada kontraktor berlisensi dan jauhkan anak-anak selama melakukan pemasangan.
Jika Braket Penyangga Dinding atau TV tidak dipasang dengan benar, kecelakaan berikut ini dapat terjadi. Pastikan bahwa yang melakukan pemasangan adalah kontraktor berlisensi.
• TV dapat jatuh dan menyebabkan cedera serius seperti memar atau patah tulang.
- Jika dinding tempat memasang Braket Penyangga Dinding tidak stabil, tidak rata, atau tidak tegak lurus terhadap lantai, unit dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Dinding harus mampu menahan berat paling sedikit empat kali berat TV. (Lihat Petunjuk Penggunaan atau Panduan Referensi TV Anda untuk beratnya.)
- Jika pemasangan Braket Penyangga Dinding pada dinding tidak cukup kukuh, unit dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.
Pastikan untuk mensubkontrakkan pemindahan atau pelepasan TV kepada kontraktor berlisensi.
Jika pengangkutan atau pelepasan dilakukan bukan oleh kontraktor berlisensi, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 189,3 cm (75 inci) dan lebih besar) untuk mengangkut set TV yang besar (kecuali Mesir).
Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 75 inci (189,3 cm) dan lebih besar) untuk mengangkut set TV yang besar (Mesir saja).
Jangan melepaskan sekrup, dll., setelah memasang TV.
Jika Anda melakukannya, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.
Jangan melakukan perubahan pada komponen-komponen Braket Penyangga Dinding.
Jika Anda melakukan ini, Braket Penyangga Dinding dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.
Jangan memasang perangkat apa pun selain produk yang dapat dipasang.
Braket Penyangga Dinding ini didesain untuk digunakan hanya dengan produk yang dapat dipasang. Jika Anda memasang perangkat selain yang disebutkan, dudukan dapat jatuh atau patah, dan menyebabkan cedera atau kerusakan harta benda.
Jangan memberikan beban apa pun selain TV pada Braket Penyangga Dinding.
Jangan mengguncang TV ke kiri/kanan, atas/bawah.
Jika Anda melakukannya, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.
Jangan bersandar atau bergantungan pada TV.
Jangan bersandar atau bergantungan pada TV karena dapat jatuh ke atas Anda dan menyebabkan cedera serius.
SELALU jauhkan aksesori kecil dari jangkauan anak-anak, sehingga tidak tertelan secara tidak sengaja.
PERHATIAN
Jika langkah pencegahan berikut ini tidak diikuti, cedera atau kerusakan harta benda dapat terjadi.
- Berhati-hatilah agar jari Anda tidak terjepit saat menangani Braket Penyangga Dinding atau saat memutar perangkat TV.
- Berhati-hatilah saat memegang dan memutar perangkat TV agar tidak mengenai orang lain di sekitarnya.
- Pastikan untuk menyimpan bagian-bagian yang tidak digunakan di tempat yang aman untuk digunakan di masa mendatang. Jauhkan dari jangkauan anak-anak.
Jangan menangani produk dengan tenaga berlebihan selama membersihkan atau merawat produk.
Jangan mengenakan tenaga berlebihan pada sisi atas TV. Jika Anda melakukannya, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.
Jangan meletakkan produk ini di dekat alat medis.
Produk ini (termasuk aksesorinya) mengandung magnet yang dapat mengganggu alat pacu jantung, katup shunt yang dapat diprogram untuk pengobatan hidrosefalus, atau alat medis lain. Jangan meletakkan produk ini di dekat orang yang menggunakan alat medis tersebut. Konsultasikan dengan dokter sebelum menggunakan produk ini jika Anda menggunakan alat medis tersebut.
Jauhkan dari jangkauan anak-anak atau mereka yang membutuhkan pengawasan.
Produk ini (termasuk aksesorinya) mengandung magnet. Magnet yang tertelan dapat mengakibatkan bahaya serius, misalnya bahaya tersedak atau cedera usus. Jika satu (atau beberapa) magnet tertelan, segera hubungi dokter.
Tindakan Pencegahan
- Jika Anda menggunakan TV yang dipasang pada Braket Penyangga Dinding untuk jangka waktu lama, dinding di belakang atau di atas TV dapat memudar warnanya atau wallpaper dapat terlepas, tergantung pada bahan dindingnya.
- Jika Braket Penyangga Dinding dilepas setelah dipasang pada dinding, lubang-lubang sekrupnya akan tertinggal pada dinding.
- Jangan gunakan Braket Penyangga Dinding di tempat yang membuatnya terkena getaran mekanis.
Memasang Braket Penyangga Dinding
Kepada Dealer Sony
PERINGATAN
Petunjuk berikut ini adalah hanya untuk dealer Sony. Pastikan untuk membaca tindakan pencegahan keselamatan yang diuraikan di atas dan berikan perhatian khusus kepada keselamatan selama pemasangan, perawatan, dan pemeriksaan produk ini.
Jangan memasang Braket Penyangga Dinding pada permukaan dinding yang akan membuat sudut atau pinggiran TV menonjol keluar dari permukaan dinding.
Jangan memasang Braket Penyangga Dinding pada permukaan dinding seperti pilar, yang akan membuat sudut atau pinggiran TV menonjol keluar dari permukaan dinding. Jika seseorang atau benda kebetulan membentur sudut atau sisi TV yang menonjol, cedera atau kerusakan harta benda dapat terjadi.
Jangan memasang TV di atas atau di bawah AC.
Jika TV terkena kebocoran air atau arus udara dari AC untuk waktu lama, kebakaran atau sengatan listrik, atau malfungsi TV dapat terjadi.
Pastikan untuk memasang Braket Penyangga Dinding dengan kuat pada dinding dengan mengikuti petunjuk dalam petunjuk penggunaan ini.
Jika ada sekrupnya yang kendur atau terjatuh, Braket Penyangga Dinding dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Pastikan untuk menggunakan sekrup yang sesuai dengan material dindingnya dan kencangkan unit menggunakan 4 sekrup berdiameter 8 mm (atau setara).
Pastikan untuk menggunakan sekrup dan komponen pemasangan yang disertakan dengan mengikuti petunjuk yang diberikan dalam petunjuk penggunaan ini secara benar. Jika Anda mengganti komponen dengan komponen lain, TV dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV.
Pastikan untuk merakit dudukan dengan benar dengan mengikuti prosedur yang ditentukan seperti dijelaskan dalam petunjuk penggunaan ini.
Jika ada sekrup yang kendur atau terjatuh, TV dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV.
Pastikan untuk mengencangkan sekrup dengan kuat pada posisi yang ditentukan.
Jika Anda tidak melakukan hal ini, TV dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV.
Berhati-hatilah untuk tidak membuat TV terkena kejutan saat dipasang.
Jika terkena kejutan, TV dapat terjatuh atau hancur. Hal ini dapat menyebabkan cedera.
Pastikan untuk memasang TV pada dinding yang tegak lurus dan juga rata.
Jika Anda tidak melakukannya, TV dapat jatuh dan menyebabkan cedera.
Setelah TV dipasang dengan benar, kencangkan kabel-kabelnya dengan baik.
Jika ada orang atau benda yang tersangkut pada kabel, cedera atau kerusakan pada TV dapat terjadi.
Jangan biarkan kabel listrik AC atau kabel penghubung terjepit.
Jika kabel listrik AC atau kabel penghubung terjepit di antara unit dan dinding atau tertekuk atau terpuntir secara paksa, konduktor internalnya dapat menjadi terbuka dan menyebabkan korsleting (hubungan pendek) atau putusnya aliran listrik. Hal ini dapat menyebabkan kebakaran atau sengatan listrik.
Sekrup-sekrup yang dibutuhkan untuk mengencangkan Braket Penyangga Dinding pada dinding tidak disertakan.
Gunakan sekrup yang sesuai dengan bahan dan struktur dinding saat memasang Braket Penyangga Dinding.
Persiapan
- Ilustrasi TV yang ditunjukkan dalam petunjuk ini adalah contoh yang digunakan untuk memberikan penjelasan yang lebih baik mengenai pengoperasian. Karena alasan ini, ilustrasi mungkin tampak berbeda dari TV Anda yang sesungguhnya.
Terbuat dari apakah dinding Anda?
Pertama, periksa tipe dinding yang akan dipasang TV.
Dinding gypsum dengan baut tanam
Tindakan Pencegahan
- Ketebalan maksimum dinding gypsum: 16 mm.
- Pastikan ukuran stud kayu dalam sekurangnya 51 mm × 102 mm untuk umum atau 38 mm × 89 mm untuk nominal.
- Jaga jarak minimum horizontal 406 mm antar-pengencang.
Beton Padat atau Balok Beton
Tindakan Pencegahan
- Pasang Braket Penyangga Dinding langsung pada dinding beton padat.
- Pastikan ketebalan dinding beton padat sekurangnya 203 mm.
- Pastikan ukuran masing-masing balok beton sekurangnya 203 mm × 203 mm × 406 mm.
Memeriksa komponen
Disertakan dengan SU-WL900
- Pastikan bahwa semua komponen sudah ada.
- Beberapa komponen mungkin tidak digunakan untuk model Anda.
| WM1 (×1) | WM2 (×1) | WM3 (×4) |
| WM5 (×1) | WM6 (×1) | WM7 (×2) |
| M3 (×2) | M4 (×5) | M6 (×4) |
| WT1 (×6) | ||
Menyiapkan pemasangan
- Siapkan Petunjuk Penggunaan atau Panduan Referensi dan Panduan Penyetelan TV sebelum memasang.
- Pastikan kembali posisi pemasangan TV Anda.
- Siapkan empat sekrup berdiameter 8 mm dan empat ring yang sesuai (tidak disertakan). Pilih sekrup yang sesuai dengan bahan dinding.
- Siapkan alat berikut:
| *1 | 5,5 mm 10 mm | ||
| *2 | | 1,5 N·m{15 kgf·cm} | *31,5 N·m{15 kgf·cm} |
| *2 | *48 mm × 60 mm | *4 |
*1 Khusus untuk dinding gypsum dengan baut tanam
*2 Khusus untuk beton padat atau balok beton
*3 Tergantung pada modelnya
*4 Berhati-hatilah saat memilih sekrup dan ring
A Memasang Braket Penyangga Dinding ke dinding gypsum dengan baut tanam
WM1
Memasang Braket Penyangga Dinding ke dinding
1 Memutuskan lokasi pemasangan.
Pastikan dinding memiliki ruang yang cukup untuk TV dan mampu menyangga berat sebesar empat kali lipat berat TV.
- Lihat "Spesifikasi" di akhir petunjuk penggunaan ini untuk ukuran pemasangan Braket Penyangga Dinding di dinding.
- Lihat Petunjuk Penggunaan atau Panduan Referensi TV Anda untuk berat TV.
Catatan
- Ketika TV Anda dipasang di dinding, bagian atas TV sedikit condong ke depan.
- Anda sebaiknya memeriksa posisi TV dalam lingkungan untuk menonton.
2
3 Luruskan WM1 dengan dinding dan buat empat tanda yang lurus dengan baut tanam.
Catatan
- Gunakan waterpass untuk memeriksa apakah WM1 sejajar.
4 Bor lubang pandu atas pada tanda-tanda itu.
Pastikan lokasi di dinding untuk mengebor lubang cukup kuat untuk menopang berat setidaknya empat kali lipat dari TV.
Catatan
- Lubang pandu harus dibor dengan kedalaman hingga 75 mm, menggunakan mata bor dengan diameter 5,5 mm.
5 Pasang WM1 di dinding menggunakan sekrup yang sesuai (tidak disertakan) dan ring (tidak disertakan).
Catatan
- Gunakan waterpass untuk memeriksa apakah WM1 sejajar.
Tindakan Pencegahan
- Jangan terlalu mengencangkan sekrup kayu 8 mm × 60 mm. Pengencangan yang tidak tepat dapat mengurangi kekuatan cengkaman sekrup kayu 8 mm × 60 mm.
6 Bor lubang pandu bawah pada tanda. (Lihat langkah 4 untuk mengetahui petunjuk pengeboran.)
7 Pasang sekrup yang sesuai dan ring ke lubangnya.
Catatan
- Gunakan waterpass untuk memeriksa apakah WM1 sejajar.
8 Tarik keluar lengan braket hingga ujungnya.
Mempersiapkan pemasangan TV
Metode pengoperasian bisa berbeda, tergantung pada modelnya. Lihat "Persiapan Pemasangan TV" di halaman 552.
Memasang TV pada dinding
3 Pasang WM7. (Khusus 26 mm)
4 Sekrup sisi kiri dan kanan Braket Penyangga Dinding dan pasang WM3.
Catatan
- Pasang WM3 ke bagian TV yang bersentuhan dengan dinding saat TV diputar.
- Jangan memasang WM3 pada label, lubang ventilasi, dan pengeras suara.
5
6
Saat memindahkan TV, pegang erat-erat dari bawah.
Catatan
- TV mungkin tidak dapat didekatkan ke dinding tergantung pada tipe dan jumlah kabel yang terpasang. Kondisi seperti ini bukan malfungsi.
7
PERINGATAN
- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 189,3 cm (75 inci) dan lebih besar) untuk mengangkut set TV yang besar (kecuali Mesir). Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 75 inci (189,3 cm) dan lebih besar) untuk mengangkut set TV yang besar (Mesir saja).
Konfirmasikan selesainya pemasangan
Periksa poin-poin berikut ini.
- Kawat dan kabel tidak terpuntir atau terjepit.
PERINGATAN
- Penempatan kabel listrik yang tidak benar, dll., dapat menimbulkan kebakaran atau sengatan listrik melalui arus pendek. Pastikan untuk mengonfirmasi selesainya pemasangan demi keselamatan.
Informasi lain
Untuk melepas TV, balik prosedur pemasangan sebelumnya.
PERINGATAN
- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 189,3 cm (75 inci) dan lebih besar) untuk mengangkut set TV yang besar (kecuali Mesir). Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 75 inci (189,3 cm) dan lebih besar) untuk mengangkut set TV yang besar (Mesir saja).
B Memasang Braket Penyangga Dinding ke beton padat atau balok beton
Memasang Braket Penyangga Dinding ke dinding
1 Memutuskan lokasi pemasangan.
Pastikan dinding memiliki ruang yang cukup untuk TV dan mampu menyangga berat sebesar empat kali lipat berat TV.
- Lihat "Spesifikasi" di akhir petunjuk penggunaan ini untuk ukuran pemasangan Braket Penyangga Dinding di dinding.
- Lihat Petunjuk Penggunaan atau Panduan Referensi TV Anda untuk berat TV.
Catatan
- Ketika TV Anda dipasang di dinding, bagian atas TV sedikit condong ke depan.
- Anda sebaiknya memeriksa posisi TV dalam lingkungan untuk menonton.
2 Luruskan WM1 dengan dinding dan buat empat tanda.
Catatan
- Gunakan waterpass untuk memeriksa apakah WM1 sejajar.
3 Bor lubang pandu pada tanda.
Pastikan lokasi di dinding untuk mengebor lubang cukup kuat untuk menopang berat setidaknya empat kali lipat dari TV.
Catatan
- Lubang pandu harus dibor dengan kedalaman hingga 75 mm, menggunakan mata bor dengan diameter 10 mm.
5 Pasang WM1 di dinding menggunakan sekrup yang sesuai (tidak disertakan) dan ring (tidak disertakan).
Catatan
- Gunakan waterpass untuk memeriksa apakah WM1 sejajar.
Tindakan Pencegahan
- Jangan terlalu mengencangkan sekrup kayu 8 mm × 60 mm. Pengencangan yang tidak tepat dapat mengurangi kekuatan cengkaman sekrup kayu 8 mm × 60 mm.
6 Tarik keluar lengan braket hingga ujungnya.
Mempersiapkan pemasangan TV
Metode pengoperasian bisa berbeda, tergantung pada modelnya. Lihat "Persiapan Pemasangan TV" di halaman 552.
Memasang TV pada dinding
3 Pasang WM7. (Khusus 26 mm)
4 Sekrup sisi kiri dan kanan Braket Penyangga Dinding dan pasang WM3.
Catatan
- Pasang WM3 ke bagian TV yang bersentuhan dengan dinding saat TV diputar.
- Jangan memasang WM3 pada label, lubang ventilasi, dan pengeras suara.
6 Saat memindahkan TV, pegang erat-erat dari bawah.
Catatan
- TV mungkin tidak dapat didekatkan ke dinding tergantung pada tipe dan jumlah kabel yang terpasang. Kondisi seperti ini bukan malfungsi.
PERINGATAN
- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 189,3 cm (75 inci) dan lebih besar) untuk mengangkut set TV yang besar (kecuali Mesir). Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 75 inci (189,3 cm) dan lebih besar) untuk mengangkut set TV yang besar (Mesir saja).
Konfirmasikan selesainya pemasangan
Periksa poin-poin berikut ini.
- Kawat dan kabel tidak terpuntir atau terjepit.
PERINGATAN
- Penempatan kabel listrik yang tidak benar, dll., dapat menimbulkan kebakaran atau sengatan listrik melalui arus pendek. Pastikan untuk mengonfirmasi selesainya pemasangan demi keselamatan.
Informasi lain
Untuk melepas TV, balik prosedur pemasangan sebelumnya.
PERINGATAN
- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 189,3 cm (75 inci) dan lebih besar) untuk mengangkut set TV yang besar (kecuali Mesir). Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 75 inci (189,3 cm) dan lebih besar) untuk mengangkut set TV yang besar (Mesir saja).
Diimport oleh:
PT SONY INDONESIA
Gedung Wisma GKBI Lt. 23 Suite 2301
Jl. Jend Sudirman No. 28 Tanah Abang, Jakarta Pusat
DKI Jakarta Raya - 10210
https://www.sony.co.id
אַע (SU-WL900) אַע אַע אַע אַע אַע אַע אַע
Sony
: וְקַרִי אַלְבָה אַלְבָה אַלְבָה אַלְבָה
: כְרָה אַעִי
(ロッポン 55) न्यो 138.8 / (ロッポン 65) न्यो 163.9
: クョウ ロンダカ
(ש"ש 138.8) א"ר"ש 55 / (ש"ש 163.9) א"ר"ש 65
"הכלה" כרְשׁה
.בַרְשָׁה בִרְשָׁה בִרְשָׁה
תָרְשָׁ
תְבָרִי הַעֹרִי לְקֹרִי, מְפָהִי לְקֹרִי, כְרִי לְקֹרִי, כְרִי לְקֹרִי, כְרִי לְקֹרִי, כְרִי לְקֹרִי, כְרִי לְקֹרִי, כְרִי לְקֹשָׁה, כְרִי לְקֹשָׁה, כְרִי לְקֹשָׁה, כְרִי לְקֹשָׁה, כְרִי לְקֹשָׁה, כְרִי לְקֹשָׁם, כְרִי לְקֹשָׁם, כְרִי לְקֹשָׁם, כְרִי לְקֹשָׁם, כְרִי לְקֹשָׁם, כְרִי לְקֹשָׁן, כְרִי לְקֹשָׁן, כְרִי לְקֹשָׁן, כְרִי לְקֹשָׁן, כְרִי לְקֹשָׁן, כְרִי לְקֹשָׁם, כְרִי לְקֹשָׁם, כְרִי לְקֹשָׁם, כְרִי לְק:
. כרִי אַלְבָרִי אַלְבָרִי אַלְבָרִי אַלְבָרִי. Sony בַעֹשֵׁוּ
Sony
. וְרָה בַעִי לֹשְׁתָה אַלְבָרָה אַלְבָרָה, הַעִי לֹשְׁתָה אַלְבָרָה אַלְבָרָה
.הכלההוּרָה אַעִיְבָרָה אַעִיְבָרָה אַעִיְבָרָה אַעִיְבָרָה אַעִיְבָרָה אַעִיְבָרָה אַעִיְבָרָ
תְבָרִי הַלְהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָ
תְבָרִי אַלְהָם הַעֹרִי אַלְהָם הַעֹרִי אַלְהָם הַעֹרִי אַלְהָם הַעֹרִי אַלְהָם הַעֹרִי אַלְהָם הַעּרִי אַלְהָם הַעּרִי אַלְהָם הַעּרִי אַלְהָם הַעּרִי אַלְהָם הַעּרִי אַלְהָם הַעֹרִי אַלְהָם הַעֹרִי אַלְהָם הַעֹרִי אַלְהָם הַעֹרִי אַלְהָם הַעֲרִי אַלְהָם הַעֲרִי אַלְהָם הַעֲרִי אַלְהָם הַעֲרִי אַלְהָם הַעֲרִי אַלְהָם הַעֵרִי אַלְהָם הַעֵרִי אַלְהָם הַע‘
.תְבָרִי אַלְהָרִי אַלְהָרִי אַלְהָרִי אַלְהָרִי אַלְהָרִי אַלְהָרִי אַלְהָרִי אַלְהָרִי אֵ
,הכלההוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָה
. וְרָהוֹת אַרְבָרִים
תְבָרִי אַלְאָה בְּרִי אַלְאָה
. וְקָרִי אַלְבָה אַלְבָה
תְקָרִיַעֹת אַלְבָה בְּוֹתָה
.הכלה/הכלה,הכלה/הכלה
תְרָה בְּרָה בְּרָה בְּרָה, וְרָה בְּרָה בְּרָה
. וְאַלָה לֶת אַרִיָה
ת הַלְרָה לַעֹרִי אַרְשָׁ
.תְקַרָה בְּרָה
ת הַלְרָה לַעֹרִי אַרְשָׁוּ
.הכלההוּרָה לַלְׁבָה לַלְׁבָה לַלְׁבָה לַלְׁבָה לַלְׁבָה לַלְׁבָה לַלְׁבָה לַלְׁבָה לַלְׁבָה
הכלהה,הכלהה,הכלהה,הכלהה
תְקָרִי, בְּוֹשְׁה
. וְקַרָה אַלְאָה אַלְאָה
תְרָה
תְבָרִי אַלְאָה בְּרִי אַלְאָה
.שְׁרָהוֹת אַעֲבִי לְאַלְבָם
•
תְרָה בְּרָה בְּרָה בְּרָה בְּרָה
•
.תְקּוֹרָה אַעֲבִי לְאַעֲבִי אַעֲבִי לְאַעֲבִי אַעֲבִי לְאַעֲבִי
•
.תְקַרִי אַלְאָה בְּרִי אַלְאָה
תְפַרָה אַרִי הַעֹשְׁבָם
תְבָרִי הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָק
.הכלהה כרְשׁה
תִרְׁעֹה בְּרָה אַלְבָרָה לֶלְרָה אַלְבָרָה לֶלְרָה אַלְבָרָה לֶלְרָה אַלְבָרָה לֶלְרָה אַלְבָרָה לֶלְרָה אַיִי, הַעֵרְקֹן אַי.
.שְׁרָהוֹת אַעֲבִי לְרָהוֹת כְׁרָהוֹת
תְבָרִי הַלְהָם הַלְהָם הַלְהָם
.בְרָאַעֹת אַלְרָה
הכלה (בְרִי)
תְרָה בְּרָה אַלְבָר, בְּרָה אַלְבָר, בְּרָה אַלְבָר,
בַרְשָׁה אַרְשָׁה, בַרְשָׁה כִיֹם, בַרְשָׁה כִיֹם, בַרְשָׁה כִיֹם, בַרְשָׁה כִיֹם, בַרְשָׁה כִיֹם, בַרְשָׁה כִיֹן, בַרְשָׁה כִיֹן, בַרְשָׁה כִיֹן, בַרְשָׁה כִיֹן, בַרְשָׁה כִיֹן, בַרְשָׁה כִיֹ
תְבָרִי הַלְהָם הַלְהָם הַלְהָם.
. וְאַעָה אַרְבָרִי לְקֹתָה אַרְבָרִי לְקֹתָה אַרְבָרִי לְקֹתָה
תְרָה אַעֹרִי הַעֹרִי לַעֹרִי הַעֹרִי לַעֹרִי
. מְקַרָה אַרִי לְקַרָה אַרִי לְקַרָה
בַרְשָׁה אַרְשָׁה אַרְשָׁה
.תְּרָה בַעֹרִי אַלְבָרִי
תְרָהִי. מְרָהִי (בְרָהִי) הַלְרָה
בְרָה אַרִי, בְרִי אַרִי, בְרִי אַרִי, בְרִי אַרִי,
תְקָרִי, לַלְאָה אַעֹבְרִי.
.תְרָה
תְקָרִי הַלְאָה
•
בַרְשָׁה בַרְשָׁה בַרְשָׁה, בַרְשָׁה בַרְשָׁה
בַרְשָׁה אַרְשָׁה אַרְשָׁה אַרְשָׁה אַרְשָׁה אַרְשָׁה
תְרָה בַרִי אַלְבָר, בַרִי אַלְבָר
.תְקַרָה
•
. כְּרָה אַלְבָם
•
.תְקַרָה בְּרָה
תְבָרִיַעֹ
תְרָה
תְבָרִי אַלְאָה בְּרִי אַלְאָה בְּרִי אַלְאָה
תאַעְרָה בְּרָה אַעְרָה אַעְרָה אַעְרָה אַעְרָה אַעְרָה אַעְרָה
. וְרָה בַעִי אַלְבָרָה, כְרָה
תְרָה בְּרָה בְּרָה בְּרָה בְּרָה
ロナウオ オナウオ オナウオ
תְבָרִי אַלְאָהוֹם וְרִי לְקֹן
.תְקָרִי
תְקַרָה בְּרִי אַלְבָרָה בְּרִי אַלְבָרָה
תְקַרָה בְּרָה. וְאַעֹשִׁים מְקַרָה לְקַרָה
.ロサウオ オシコア クーレ ヨサウオ
•
בִרָה אַרְשׁוֹת הַעּל
, כְרָה אַתִים לְקֹרָה אַתִים לְקֹרָה אַתִים לְקֹרָה אַתִים לְקֹרָה אַתִים לְקֹרָה אַתִים לְקֹרָה אַתִים לְרָה אַתִים לְרָה אַתִים לְרָה אַתִים לְרָה אַתִים לְרָה אַתִים לְרָה אַתִים לְרָה אַתִים לְר'
תְקָרִי, בַלְאָה אַעֹת הַעֹת הַעֹת הַעֹת
ת. וְאַעָה לְרִי אַבְרָה בְּרָה אַבְרָה
תְרָה בַלְבָרִי הַעֹרִי אַרְבָרִי
תאִשְׁה בַרָה אַלְבָרָה
הכלההוּרָה אַעְבָרִי הַעְבָרִי הַעְבָרִי הַעְבָרִי הַעְבָרִי הַעְבָרִי הַעְבָרִי הַעְבָרִי הַעְבָשׁ
(בַרִשׁה בְּרָה בְּרָה בְּרָה בְּרָה בְּרָה בְּרָה
•
ת אַרְשׁ בְּרָה לַעֹלְרִי, מַעֹרְשׁ
.שְׁרָה לַע
תְבָרִיַעֹת אַלְאָה בְּוֹת
בְרָהוֹתִיַעֶלְרָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָה
.ロバウオ
ת-ל-אַעְרָה אַעְרָה אַעְרָה אַעְרָה אַעְרָה אַעְרָה אַעְרָה אַעְרָה אַעְרָה אַעְרָה אַעְרָה
הכלה, כרְבַעָה, אַרְבַעָה, אַרְבַעָה, אַרְבַעָה, אַרְבַעָה, אַרְבַעָה, אַרְבַעָה, אַרְבַעָה, אַר
תְרָה אַל. וְאָבִי לְקֹשָׁוּם הַעֶלְרָה כְרָה בְּרָה
תְרָה אַרִיּוֹם (בְרָה אַרִיּוֹם)
(ロッシャン 75) 189.3
תְרָהִי (בַרְׁעֹן)
.(בְרָה)
ת אַרְעָה בְּרִי (בַרְעָה)
תְרָה אַל 75 בְרָה אַל הִיֹשְׁעֹם
הכלה (בַרְׁהָה) (בַרְׁהָה) (בַרְׁהָה) (בַרְׁהָה) (בַרְׁהָה) (בַרְׁהָה) (בַרְׁהָה) (בַרְׁהָה) (B-189.3)
.(תְבַרָה בְּרָה) הַלְאָם
תְאָהִי, לַרְעֹן, וְרְעֹן, וְרְעֹן, וְרְעֹן, וְרְעֹן, וְרְעֹן, וְרְעֹן, וְרְעֹן, וְרְעֹן, וְרְעֹן, וְשׁוּ
.הכלהה
הכלהה, וְרַעָה אַרְבָה
. וְאַלָה לֶת אַרִיָה
אַעְרָה אַעְרָה אַעְרָה אַעְרָה
. וְקַרָה אַלְבָר
תְרָה בְּרָה בְּרָה בְּרָה, וְרָה בְּרָה
. וְאַלָה לֶת אַרִיָה
תָרִיְשָׁה בַעּוֹם הַלְבָרִי
.תְקָרִי בַרְשָׁה
תִרְׁעֹה אַלְבָרִים כְרִי לֶלְאָה בְּרִי לֶלְאָה
,הכלההוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָה
ת אַרְעָה בְּרִי לְאַלְבָם הַרְעָה בְּרִי לְאַלְבָם הַרְעָה
.שְׁרָה
תְקָרִי בְּרִי
תְבָרִי בְּשַׁ
.תְקָרִי אַלְאָה בְּרִי אַלְאָה
תְבָרִיַע
תְקַרָה בְּרָה בְּרָה
תְרָה בְּרָה בְּרָה
תְרָה אַעֹרִי לְרָה אַעֹרִי לְרָה אַעֹרִי לְרָה תְקָרִי הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם
תְבָרִי אַלְאָה בְּרִי אַלְאָה בְּרִי אַלְאָה בְּרִי אַלְאָה
הכלהה,הכלהה
תְבָרִי אַעֹרִי אַעֹרִי, Sony.
ת הַלְרָה אַעֹרִי לַעֹרִי אַעֹרִי לַעֹרִי אַעֹרִי לַעֹרִי אַעֹרִי לַעֹרִי אַעֹרִי לַעֹרִי אַעֹרִי לַעֹרִם
תְבָרִי אַלְהָם הַעֹרִי, בְּרִי אַלְהָם
תאכלהה. מַעּרְשׁה
.הכלה (הכלה)
Sony בַלְרָה בַלְרָה
. וְרָהוֹתִי לַעְבָרִים כְרָהוֹתִי לַעְבָרִים כְרָהוֹתִי לַעְבָרִים כְרָהוֹתִי לַעְבָרִים כְרָהוֹתִי לַעִשׁ
תְבָרִי אַלְאָה בְּרִי אַלְאָה
Sony.
תְרָהוֹרִי הַלְרָהוֹרִי הַלְרָהוֹרִי הַלְרָהוֹרִי הַלְרָהוֹרִי הַלְרָהוֹרִי הַלְרָהוֹרִי ה'
. כרְשׁה בַרְשׁה בַרְשׁה בַרְשׁה
.תְקַרָה אַלְבָרִי הַעֹרִי לְקַרִי
תְבָרִי לַעֹרִי אַלְהָם הַעֹרִי אַלְהָם תְקַרָה אַרִיּוֹם הַעֶלְרָה לַעֶלְרָה
תְבָרִי אַלְהָם הַעֹרִי אַלְהָם.
.תָּרַעְבָה בְּרַעְבָה בְּרַעְבָה
תְרָה בְּרָה בְּרָה בְּרָה בְּרָה בְּרָה בְּרָה בְּרָה בְּרָה בְּרָה בְּרָה בְּרָה בְּשִׁם
.הכלההוּרָה אַלְבָרִי, לַעֲשֵׁם
תְרָהוֹרִי הַלְרָהוֹרִי הַלְרָהוֹרִי
תַעְרָה בְּרָה כִיֹתָה Sony הַלְאָה
תְרָה בְּרַעֹן אַלְרָה בְּרַעֹן אַלְרָה בְּרַעֹן.
,הכלה,הכלה,הכלה,הכלה,
תְקַרָה בְּרָה. וְאַלְבָרָה אַעֹשִׁים
.תְקַרָה בְּרָה בְּרָה בְּרָה בְּרָה
בְרָה אַלְאָה בְרָה אַלְאָה בְרָה אַלְאָה בְרָה אַלְאָה בְרָה אַלְאָה בְרָה אַלְאָה בְרָה אַלְאּוֹת הִי לֶת הִי לֶת הִי לֶת הִי לֶת הִי לֶת הִי לֶת הִי לֶת הִי לֶת הִי לֶת הִי לֶת הִי לֶת הִי לֶת הִי לֶת הָא
תְקַרָה בְּרָה בְּרָה
Sony בַלְרָה בַלְרָה
תְרָה
Sony הַלְהָרִי הַלְהָרִי הַלְהָרִי הַלְהָרִי הַלְהָרִי הַלְהָרִי הַלְהָרִי הַלְהָרִי הַלְהּרִי הַלְהָרִי הַלְהָרִי הַלְהָרִי הַלְהָרִי הַלְהָרִי הַלְהָרִי הַלְהָרִי הַל:
תָהַעְרִי לְרַעְרִי לְרַעְרִי לְרַעְרִי לְרַעְרִי לְרַעְרִי לְרַעְרִי לְרַעְרִי לְרַעְרִים
תְקָרִיָה, בְּבַעָם אַלְאָה לֶתְקָרִי אַלְאָה לֶתְקָרִי אַלְאָה לֶתְקָרִי אַלְאָה לֶתְקָרִי אַלְאָה לֶתְקָרִי אַלְא'
בְרָה אַלְאָה בְרָה אַלְאָה . וּוֹתָה אַלְאָה
תְרָה בְּרָה בְּרָה בְּרָה בְּרָה, וְרָה בְּרָה בְּרָה בְּרָה.
תָרִיְשָׁה בַעֶלְבָם . מַעֶלְבָם בַעֶלְבָם
ת הַרְהָבִי לְרָאֵלְקֹם מְרָאֵלְקֹם.
תְרָה בַרִי הַעֹרִי לְרָה . וּוֹרִי הַעֹרִי לְרָה
תְרָה בְּרָה בְּרָה בְּרָה בְּרָה, וְרָה בְּרָה בְּרָה בְּרָה.
תְרָה בַרִי הַלְרָה בַרִי הַלְרָה, לַעֹרֵם וּוֹרָה.
תְבָרִי, לַלְבָרִי לַלְבָרִי לַלְבָרִי לַלְבָרִי לַלְבָרִי לַלְבָרִי לַלְבָרִי לַלְבָרִי לַלְבּרִי לַלְבּרִי לַלְבּרִי לַלְבּרִי לַלְבּרִי לַלְבּרִי לַלְבּרִי לַלְבּרִי לַל:
ת אבַרְעֹן בָּהִי לְאַלְרָה וּוֹתָה. ת אבַרְעֹן בָּהִי לְאַלְרָה וּוֹתָה.
תְרָה אַרִים לְרָה אַרִים לְרָה אַרִים לְרָה אַרִים לְרָה אַרִים לְרָה אַרִים לְרָה אַרִים לְרָה אַרִים לֵלְשׁוֹם, בְּבָרִים לְרָה אַרִים לְרָה אַרִים לְרָה אַרִים לְרָה אַרִים לְרָה אַרִים לְרָה אַרִים לְרָה אַר⁴
תְקָרִי אַלְאָה בְּרִי אַלְאָה תְקָרִי אַלְאָה בְּרִי אַלְאָה . וְקָרִי אַלְאָה
תְרָה בַרִי לְרָה בַרִי לְרָה בַרִי לְרָה בַרִי לְרָה
תְרָה בַרִי הַלְרָה אַעֹרִי הַלְרָה תְרָה בַרִי הַלְרָה אַעֹרִי הַלְרָה תְרָה בַרִי הַלְרָה אַעֹרִי הַלְרָה . וּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּו
תְקָרִי הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָם הַלְהָה הַלְהָה הַלְהָה הַלְהָה הַלְהָה הַלְהָה הַלְהָה הַלְהָה הַלְהָה הַלְהָה הַלְהָ
תְרָה בַרִי לְרָה בַרִי לְרָה בַרִי לְרָה בַרִי לְרָה בַרִי לְרָה
תְרָה אַעֹרִי הַעֹרִי לְרָה בְּרִי הַעֹרִי לְרָה בְּרִי הַעֹרִי לְרָה בְּרִי הַעֹרִי לְרָה בְּרִי הַעֹרִי לְרָה
תְבָרִי אַעֹרִי לְקֹרִי לְקֹרִי הַעֹרִי לְקֹרִי לְקֹרִי . וּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּוּו
תְקָה אַרְעֹן, בְּוֹם אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, הִיָה לֶלְׁבָה וּוֹם אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרִי לֶלְׁבָה וּוֹם אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַרְעֹן, אַשׁוֹם אַשׁוֹם, הִי לֶל:
•
. הַעָרִי אַתְבָרִי אַתְבָרִי אַתְבָרִי אַתְבָרִי אַתְבָרִי אַתְבָרִי אַתְבָרִי אַתְבָרִי אֵ
?הכלהה
.הכלההוּרָה אַלְבָרִים, הַעַע
בַרְשָׁה בְּרִיָה אַלְאָה
תְרָהִיַעֹן
•
• אַרְשׁ 203 אַרְשׁ אַרְשׁ אַרְשׁ אַרְשׁ אַרְשׁ אַרְשׁ
•
.ה"י 406 × א"י 203 × א"י 203
תְבָרִי הַלְהָם אַעֹרִי
תְרָהִיַעֹן
.הכלה 16 : כרִיְבָרִיְבָרִיְבָרִיְבָרִיְבָרִיְבָרִיְבָרִיְבָרִיְבָרִיְבָרִיְבָרִיְבָשׁ
תְרָה בַעִי אַלְבָרִים לְרָה בַעִי אַלְבָרִים לְרָה
ה"י 89 × "י"י 38 א"ל"י 102 × "י"י 51
.
• 406 בַרְׁה אָבִי הַלְאָה אָבִי
.ロナココ
SU-WL900
.ロナサコロナサコロナサコロナサコロナサコ
. וְאַעָה אַרִי לְקֹתָה אַרִי לְקֹתָה אַרִי לְקֹתָה אַרִי לְקֹתָה
(×4)WM3 | (×1)WM2 | (×1)WM1 |
(×2)WM7 | (×1)WM6 | (×1)WM5 |
(×4)M6 | (×5)M4 | (×2)M3[kGx5] |
(×6)WT1 | ||
. וְרָה אַעֶלְרָה בְּרָה אַעֶלְרָה בְּרָה אַעֶלְרָה בְּרָה אַעֶלְרָה בְּרָה אַעֶלְרָה בְּרָה אַעֶל . וְרָה אַעֶלְרָה בְּרָה אַעֶלְרָה בְּרָה אַעֶל . וְרָה אַעֶלְרָה בְּרָה אַעֶל . וְרָה אַעֶלְרָה בְּרָה אַעֶל . וְרָה אַעֶל . וְרָה אַעֶל . וְרָה אַעֶל . וְרָה אַעֶל . וְרָה אַעֶל . וְרָה אַעֶל . וְרָ
.תְּקָה
: כְרָה אַלְבּוֹת אַלְבּוֹת אַלְבּוֹת אַלְבּוֹת אַלְבּוֹת אַלְבּוֹת אַלְבּוֹת אַלְבּוֹת אַלְבִי
 |  |  | 1* |
| ה"מ 10ה"מ 5.5 | |||
3* הכלה 1.5{ה"מ 15} |  הכלה 1.5{ה"מ 15} |  | 2* |
4* | 4* ה"מ 60 ×ה"מ 8 | 2* | 2* |
תְבָרִי הַלְהָם אַעֹרִי הַלְהָם 1*
הכלההוּרָה אַלְאָה אַלְאָה אַלְאָה אַלְאָה אַלְאָה אַלְאָה 2*
הכלה 3*
הכלה 4*
הכלהה (WM1) הַעָהִי, לְרָבִי, אֶתְאָהִי, כְרָבִי, אֶתְאָהִי, כְרָבִי, אֶתְאָהִי, כְרָבִי, אֶתְאָהִי, כְרָבִי, אֶתְאָהִי, אֶתְאָהִי, כְרָבִי, אֶתְאָהִי, כְרָבִי, אֶתְאָהִי, כְרָבִי, אֶתְאָהִי, כְרָגּוֹן
2
3
תַלְרָה
. MW1
בְרָה אַלְאָה אַלְאָה אַלְאָה אַלְאָה אַלְאָה אַלְאָה אַלְאָה אַלְאָה אַלְאָה אַלְאָה אַלְעֹן.
תְרָה אַלְרָה בְּרָה אַלְרָה בְּרָה אַלְרָה בְּרָה אַלְרָה בְּרָה אַלְרָה בְּרָה אַלְרָה בְּרָה
4
תַלְרָה
תְרָהִי, אַלְמָם 75 בְאַעֹשְׁבָה לַלְרָה אַלְמָם כְרָה אַלְמָם • . אַלְמָם 5.5 בְאַעֹשְׁבָה
הכלההוּרָה אַלְבָרִי אַלְבָרִי אַלְבָרִי אַלְבָרִי אַלְבָרִי אַלְבָרִי אַלְבָרִי אַלְבָרִי אַלְבּרִי אַלְבּרִי אַלְבּרִי אַלְבּרִי אַלְבּרִי אַלְבּרִי אַלְבּרִי אַלְבּרִי אַל A
תְבָרִי הַלְה
WM1
תְקַרָה בְּרָה בְּרָה בְּרָה
.תְקָרִי אַלְהָם הַעֹרִי
תְרָהִיָה בְּרָהִיָה בְּרָהִיָה בְּרָהִיָה בְּרָהִיָה בְּרָהִיָה בְּרָהִיָה בְּרָהִיָ תְרָהִיָה בְּרָהִיָה בְּרָהִיָה בְּרָהִיָה בְּרָהִיָה בְּרָהִיָה בְּרָהִם
"בְרָהוֹת הַלְרָהוֹת הַלְרָהוֹת הַלְרָהוֹת הַלְרָהוֹת הַלְרָהוֹת הַלְרָהוֹת הַלְרָהוֹת הַלִיּם
תְרַעָה
• הַלְרָה אַתִים, וּוֹת הַלְרָה אַתִים, וּוֹת הַלְרָה אַתִים, וּוֹת הַלְרָה אַתִים, וּוֹת הַלְרָה אַתִים, וּוֹן, וּוֹן, וּוֹן, וּוֹן, וּוֹן, וּוֹן, וּוֹן, וּוֹן, וּוֹן, וּוֹן, וּוֹן, וּוֹן, וּוֹן, וֲבָא, וֲבָא, וֲבָא, וֲבָא, וֲבָא, וֲבָא, וֲבָא, וֲבָא, וֲבָא, וֲבָא, וֲבָא, וֲבָא, וֲבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָי, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֵבָא, וֶב •
תְקַרָה אַלְבּוֹת הַעִים בְּרָה . מְקַרָה אַלְבּוֹת הַעִים
. MW1
תַעָהִיְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַדְבּוֹם 8.
תְקָרִיַעֹת אַלְבָה בְּרִיַעֹת
.לְרַעָה אַתִי לְאַעָה בְּרַעָה אַתִי לְאַעָה בְּרַעָה אַתִי לְאַעָה בְּרַעָה אַתִי לְאַעָה בְּרַעָה אַתְרַעָה אַתְרַעָה אַתְרַעָה אַתְרַעָה אַתְרַעָה אַתְרַעָה אַתְרַעָה אַתְרַעָה א'
7
הכלהה (PSD) – (PSD)
5
תַלְרָה
. MW1
תְרָהִיַעָה
• אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהּוֹת אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהֶבּוֹת אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אֵל.
6
תְרָהוֹת אַלְבָרִי לְרָהוֹת אַלְבָרִי לְרָהוֹת אַלְבָרִי לְרָהוֹת אַלְבָרִי לְרָהוֹת אַלְבָרִי לְר'
(תְׁרָהוֹר 26). WM7
3
תְבָרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעּוּ
. WM3
4
הכלהה כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִ
תְקָרִי לַלְאָה בְּרִי לַלְאָה
1
2
תַלְרָה
• הַלְרָה אַעֹתִי לֶלְרָה אַעֹתִי לֶלְרָה אַעֹתִי לֶלְרָה אַעֹתִי לֶלְרָה אַעֹתִי לֶלְרָה אַעֹתִי לַלְרָה אַעֹתִי לֶלְרָה אַעֹתִי לֶלְרָה אַעֹתִי לֶלְרָה אַעֹתִי לֶלְרָה אַעֹתִי וּוּקָם.
תְרָה
• וְרָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתּוֹם (בְרָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אֵלְק) (בְרָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַתָה אַת • וְרָה אַתָה אַתָה אַתָה אַת • וְרָה אַת • וְרָה אַת • וְרָה אַת • וְרָה אַת • וְרָה אַת • וְרָה אַת • וְרָה אַת • וְרָה אַת - (בְרָה אַת) - (בְרָה אַת) - (בְרָה אַת) - (בְרָה אַת) - (בְרָה אַת) - (בְרָה אַת) - (בְרָה אַת) - (בְרָה אַת) -
5
הכלהה,הכלהה כרְבָרִים.
6
WM1
תְקַרָה בְּרָה בְּרָה בְּרָה
.תְקָרִי אַלְאָה בְּוֹתָם
תְרָהִיַעֹת אֶלְרָהִיַעֹת אֶלְרָהִיַעֹת אֶלְרָהִיַעֹת אֶלְרָהִיַעֹת אֶלְרָהִיַעֹת אֶלְרּוֹן
.הכלה
•
. וְרָה בַרִים אַלְבָרִים לֶתָהוֹם הַעַרִים לֶתָהוֹם
•
.הכלההוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָה
תַלְרָה
•
.בְרַעָה אַרְאָה
•
.תְּבָרִי
תְקַרָה בְּרָה בְּרָה
.הכלההוּרָה אַבְרָה
•
תְרָה
• וְרָהוֹתִי לַלְאָה אַעֲבְקֹתִי לַלְאָה אַעֲבְקֹתִי לַלְאָה אַעֲבְקֹתִי לַלְאָה אַעֲבְקֹתִי לַלְאָה אַעּוֹתִי לַלְאָה אַעּוֹתִי לַלְאָה אַעּוֹתִי לַלְאָה אַעּוֹתִי לַלְאָה אַעּוֹתִי ל‐
.תָּרַעְבָה
תָאַעְרִי
הכלהה,הכלהה
.תְרָה
תְרָה
• הַרְהָרִים (בְרַעּוֹתָה) הַרְהָרִים (בְרַעּוֹתָה) הַרְהָרִים (בְרַעּוֹתָה) הַרְהָרִים (בְרַעּוֹתָה) הַרְאֵי (בְרַעּוֹתָה) הַרְאֵי (בְרַעּוֹתָה) הַרְאֵי (בְרַעּוֹתָה) הַרְאֵי (בְרַעּוֹתֶה) הַרְאֵי (בְרַעּוֹתֶה) הַרְאֵי (בְרַעּוֹתֶה) הַרְאֵי (בְרַעּוֹתֶה) הַרְאֵי (בֱשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁשׁ-
(ロナサコ オッカ) クナサコ マサバウ クナサコ
תְרָה בְּרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלִים (בְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַי 189.3)
(תְׁבַעָה כִיֹרָה) בְּלָּוֹת אַרְשׁוֹת לֶלְכֹן
הכלה (PSD) – (PSD)
5
• Ⓟ MW1 Ⓞ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ Ⓟ
תְרָהִיַעֹן
• אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהּוֹת אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהֶבּוֹת אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אַרְהָאִי אֵל.
תַעָהִיְרָה אַלְבָרָה אַלְבָרָה אַלְבָרָה אַלְבָרָה אַלְבָרָה אַלְבָרָה אַלְבָרָה אַלְבָרָה אַל 6.
תְקָרִיַעֹת אַלְבָה בְּרִיַעֹת
. כר בְאַעָה אַתִי לְקֹרָה אַתִי לְקֹרָה אַתִי לְקֹרָה. . 552 יַבְרָה "בְרַעָה אַתִי לְקֹרָה אַתִי" - נְשׁ
הכלהה (WM1) הַרְׁעֹן.
תַלְרָה
. MW1
. כְרָבִי אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָן אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָם אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָשׁ הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶת הֶن
תְרַעָה
תְרָבִי, אַל 75 בְרָבִי לְרָבִי לְרָבִי לְרָבִי לְרָבִי לְרָבִי • . אַל 10 בְרָבִי לְרָבִי
2
3
4
(תְׁרָהוֹר 26). WM7
3
תְבָרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעֹרִי לַעּ
. WM3
4
הכלהה כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרְבָרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִי, כרִ
תְקָרִי לַלְאָה בְּרִי לַלְאָה
1
2
תַלְרָה
• הַלְרָה אַתִי לַעֹרְה אַתִי לַעֹרְה אַתִי לַעֹרְה אַתִי לַעֹרְה אַתִי לַעֹרְה אַתִי לַעֹרְה אַתִי לַעֹשָׁה אַתִי לַעֹשָׁה אַתִי לַעֹשָׁה אַתִי לַעֹשָׁה אַתִי לַעֹשָׁה אַתִי לַעֹשָׁה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרָה אַלְרֵם
תָרְשָׁ
• הַרְהָרִים אַרְהָרִים אַרְהָרִים אַרְהָרִים אַרְהָרִים אַרְהָרִים אַרְהָרִים אַרְהָרִים אַרְהָשָׁת אַרְהָשָׁת אַרְהָשָׁת אַרְהָשָׁת אַרְהָשָׁת אַרְהָשָׁת אַרְהָשָׁת אַרְהָבּוֹם (בֶל) כְבּוֹם (בֶל) כְבּוֹם (בֶל) כְבּוֹם (בֶל) כְבּוֹם (בֶל) כְבּוֹם (בֶל) כְבּוֹם (בֶל) כְבּקֹם (בֶל) כְבּקֹם (בֶל) כְבּקֹם (בֶל) כְבּקֹם (בֶל) כְבּקֹם (בֶל) כְבּקֹם (בֶל) כְבּקֹם.
5
6
הכלהה,הכלהה כרְבָרִים.
תְקָרִיַעֹת אַלְבָרִיַעֹת אַלְבָרִיַעֹת
.הכלההוּרָה אַבְשָׁה
•
תְרָה
• וְרָׁה בְּרָׁה בְּרָׁה בְּרָׁה בְּרָׁה בְּרָׁה בְּרָׁה בְּרָׁה בְּרָׁה בְּרָׁה בְּשִׁים.
תָאַעְרָה
תְקַרָה בְּרָה אַעִי, בְּרָה אַעִי,
.תְרָה
תְרָה
• וְרַעָה אַת הִיֹשְׁעָה בְּרַעָה אַת הִיֹשְׁעָה בְּרַעָה אַת הִיֹשְׁעָה בְּרַעָה אַת הִיֹשְׁעָה בְּרַעָן • וְרַעָה אַת הִיֹשְׁעָה בְּרַעָה אַת הִיֹשְׁעָה בְּרַעָן • וְרַעָה אַת הִיֹשְׁעָן (בְבַע 75) כְבַע 189.3 יִיֹשְׁעָה לֶלְרַע 75 יִיֹשְׁעָה לֶל 75 יִיֹשְׁעָה לֶל 75 יִיֹשְׁע 75 יִיֹשְׁע 75 יִי:
نمط ثقوب التثبيت الجداري المتوافق:
باستثناء مصر:
(بوصة) 55 سم 138.8 / (بوصة) 65 سم 163.9
مصر فقط:
(138.8) 55 / (163.9) 65 بوصة
قد ي Clubsف اسم المنتج «الтел Verizon» المشار إله في هذا الديل بناءً على молодيل Childspace بك. راجع ديل التعليمات أو الديل المرجعي لمعرفة اسم المنتج الفعلي.
إلى العملاء
لأساب誌 تعقل ب Yadماية المنتج وضمان السلام، توصي شركة Sonyوبشدة بأن تم عمليات تركيب التلفزيون من قبل وكلاة أو المقاليلين المرخصين بهthere
الأعمال. لا تحاول تركيب الجهاز بنFKSK.
إلى موزعي Sony وال متعاقدين معها
تأكد من توجيه الانtbاه الكافي إلى السلامة أثناء عملية تركيب هذا المنتج وصيانته الدورية وفحصة.
ي timestep تففر خربة كافية لتركيب هذا المنتج، خاصة لoptimized قوة الجدار الذي يREVÔم وزن التلفزيون. أخر ص على تكليف موزعی المتعاقدين المركصين بتعليق هذا المنتج على الجدار واتبته جيداً للسلامة أثناء التركيب. لا تفتمل Sony مسؤولية أي إipsابه أو أضرار تنجم عن
سوء التعامل أو التركيب غير الصحي.
لásباب تتعلق بالسلامة والتركيب الصحي، اتبع دليل التعليمات المتعلق بكتيفة التッチت الجدارية، ودليل التعليمات المتعلق بال Profilesين، والإrishادات الواردة في هذا
الديل.
لا تضع أي ثقل غير التلفزيون على كتيفة
التشبيت الجدارية.
لا تحرك التلفزيون لليسار/ليمين أو لأعلى/
لأسفل.
إذا فعلت ذلك، فيمكن أن ي سقط التلفزيون ويسbeb جروحًا أو ضرّرًا
بالممتلكات.
لا تتكئى على أو تتدلى من التلفزيون.
لا ت Coron على أو تدلى من التفزيون لأنه يمكن أن يsecط عليك
ويسب جروحًا خطيرة.
احتفظ دائمًا بالملحقات الصغيرة بعيدًا عن
متناول الأطفال، حتى لا يبتلها الأطفال
بالخطأ.
تنبيه...
في حالة عدم اtbاع التنيهات الاحتياطية التالية، يمكن أن يحدث
جروح أو ضرر بالممتلكات.
احرص على عدم إصابة أصاحب يديك عند التعامل مع كتيفة
التشبيت الجدارية أو تدور جهاز التلفزيون.
عند تدوير جهاز التلفزيون، علك بالTZام الحياة والانتباه حتى لا
يتعرض الأشخاص من حولك للإصابة.
عليك ب tangزين الأجزاء غير المستخدمة في مكان آمن لafراض
الاستخدام مستقبلاً.
يجب إIPCاًها بعيدًا عن متناول الأطفال.
لا تrectامل مع المنتج بقوة زائدة أثناء
التنظيف أو الصيانة.
لا تضع قوة زائدة على الجナン العلوي للтелفرzeugن. إذا فعلت ذلك،
فيمكان أن يsecط التلفزيون ويسب جروحًا أو ضرّزًا بال等特点كات.
لا تضع هذا المنتج بالقرب من الأجهزة
الطبية.
يحتوي هذا المنتج (بما في ذلك المлечات) على مغناطيس
(مغناطيسات) والتي قد تتداخل مع أجهزة تنظيم ضربات القلب،
صمامات التحويلة القابلة لل compromise لعلاج استsecاء الرأس، أو الأجهزة
الطبية الأخرى. لا تضع هذا المنتج بالقرب من الأشخاص الذين
يستخدمون مثل هذه الأجنبية الطبية. استشر tpبييك قبل استخدام هذا
ال fenج إذا كنت *" أي من مثل هذه الأجهزة الطبية.
يhevظ بعيدًا عن متناول الأطفال أو
الأشخاصARCHAOEGINLILASHRAF.
يحتوي هذا المنتج (بما في ذلك الملحقات) على مغناطيس
(مغناطيسات). قد يؤدي اbtلاع المغناطيس (المغناطيسات) إلى ضرر
خطير، مثل التعرض لخطر الاختناق أو الإサービス المعوية. إذا تم ابتداع
مغناطيسات (أو مغناطيس)، فاستشر الطيب على الفور.
تنبيهات احتياطية
إذا استعملت التلفزيون المركّب على كتيفة التثبيت الجدارية
لمدة wpويلة من الوقت، فيمكن أن يصبح الحائط خلف أو فوق
التلفزيون مشوه اللون أو يمكن أن ي扭曲 ورق الجدار غير ملتصق
وذلك اعتمادًا على نوعية مادة الحائط.
إذا تم نزع كتيفة الت büيت الجدارية بعد تركيبها على الحائط، تبقى
ᵗ homeowners المراقي على الحائط.
لا tradesم كتيفه التثبيت الجدارية بمكان تعرض فيه للاhetزازات
الميكانيكية.
إلى العملاء
تحذیر
إذا لم تتم مeration الاحتياطات التالية، فقد ينجم عن ذلك وقود
إصابة خطيرة أو قد يفضي الأمر إلى الوفاة جراء نشوب حريق
أو التعرض لصدمة كهربية أو سقوط المنتج.
تأكد منfteاقد مع متعهدين مرخصين
من أجل أعمال التركيب واحرص على إبقاء
الأطفال بعيدًا أثناء عملية التركيب.
إذا لم يتم تركيب كتيفة التثبيت الجدارية أو التلفزيون بشكل صحيم،
في flatten أن تحدث الحوادث التالية. تأكد من القيام وأعمال التركيب من
قبل متعهدين مرخصين للتركيب.
• يمكن أن ي سقط التلفزيون ويسbeb جروحًا خطيرة مثل ال Kangدمة أو
کسر في العظام.
• إذا كان الحائط الذي سوف يتم عليه تركيب كتيفة التشبيت
الجدارية غير مستقر أو غير مستوى أو غير متعامد مع الأرضية،
يمكن أنarseط الوحدة وتسبج جروح أو ضر بال等特点كات.
يجب أن يكون الحائط قادرّا على دعم و tüحل وزن على الأقل
أربعة أضعاف وزن التلفزيون.
(يرجى مراجعة دليل التعليمات أو الدليل المرجعي الخاصة
بالтел Verizon لمعرفة وزنه.
• إذا كان تركيب كتيفة الت büبيت الجدارية على الجدار غير قوي
بشكل كافي، يمكن أن ropesقط الوحدة وتسب جروح أو ضرر
بالممتلكات.
تأكد منfteاقد مع متعهدين مرخصين
من أجل القيام وأعمال النقل أو فك تركيب
التلفزيون عن الحائط.
إذا قام أ Oreخاص غير المتعهدين المرخصين بنقل أو فك تركيب
التلفزيون عن الحائط، فيه Econ أن يsecقط ويسب جروحّا أو ضرّرًا
بالممتلكات. يلزم توفر شخصين أو أكثر (ثلاثة أشخاص أو أكثر
ل exemplزيون بحجم 189.3 سم (75 بوصة) وما أكبر) carriers لنقل جهاز
телفزيون كبير (باستثناء مصر).
يلزم ت Sofر شخصين أو أكثر (ثلاثة أشخاص أو أكثر للтелفزيون بحجم
75 بوصة (189.3) وما أكبر) carriers لنقل جهاز تلفزيون كير
(مصر فقط).
لا تنزع البراغي، إلخ، بعد تركيب التلفزيون.
إذا فعلت ذلك، فيمكن أن ي سقط التلفزيون ويسbeb جروحًا أو ضرّرًا
بالممتلكات.
لا تقم بادخال تغیرات على Ajزاء کتيفة
التش iiت الجدارية.
إذا فعلت ذلك، يمكن أن تsecflag كتيفة التثبيت الجدارية وتسب
جروح أو ضرر بال等特点كات.
لا تقوم بتركيب أي معدات غير المنتج
القابل للتشبيت.
كتيفة الت büيت الجدارية هذه Macedonia من أجل الاستعمال مع المنتج
القابل للᵗثبيت فقط. إذا قمت بتركيب معدات غير تلك المحددة،
يمكن أن تsec Grat أو تنكسر كتيفة التثبيت الجدارية وتسب جروح أو
ضرر بال SIZEات.
كتيفة التثبيت الجدارية
حول السلام
شكراً على شر Ethnic هذا المنتج.
إلى العملاء
تركيب التلفزيون في الجدار
يلزم التركيب بواسطة فني محترف
يجب تركيب هذا المنتج باوسطة في تركيب م Herbert تلقي Trinidadيً يُمُهُ من معرفة مدي قدرة الحائطى تم ا通话 ووزن التفريو. فإن لم يُمْت التفريوين إ Chronicام Afghanistan التركيب، فَدّ سَفْت مسبًا أَضار أَوْ إِمابات ناجعة عن سَوْء Sony العامل مع المنتج أو تركيب على نحو صحيح، أو تركيب أي منج خلاف المنتج القابل dai ثابت. لا تأثر قVolчук القانوية (إن) wages.
Sony إلى وكلاء سوني
يتطلب خberoة كافيةة من أجل تركيب هذا المنتج. تأكد من قراءة دليل التعليمات هذا بشكل دقيق وكامل من أجل القيام以為م
التركيب بالأمان. شركة سوني Sony غير مسوولة عن أي أضرار
أو جروح تحدث بسبب سوء التعامل مع المنتج أو التركيب
غير الصحيح للmingج. يرجى إعتاء هذا الكتاب إلى الزبون
بعد التركيب.
يُن دل التعلميمات هذا طريقة التعامل الصحي مع المتج والتنيهات ال加以طيةestr Director لمنع الحواد، تُع علك مسؤ—one الQTاء دل التعلميمات هذا،})(فَوْمَهُمْ جَمَهُمْ فِهُمْ كَامُّةٍ، وَاتَبَاعَ تَلَكَ التعليمات).). 1 . وَقَت يَنْجَمْ عَنْ عَدْم قَيْمَّ بِذِّك الترَّض لامابات شخصية. خطيرة أو ضرِير بالملمتّكلات، كما قَد يُؤْيَلًا لِالغاء الضمنات. احْتَفْ يُنْهَا
الكتيب مت Sofر بين يديك كمرجع في المستقبل.
ت consum المنتجات المصنعة من قبل شركة سوني مع الاخد بعين Sony الععتبار عاملUpsalamة. إذا تم استعمال المنتجات بطريلة غير صحیحة، يمكن إن ينتج عن ذلك جروح خطيرة نتیجة ن狩وب حريق أو صدمة کهربائية أو انقلاب المنتجّ أو سقطو المنتجّ. تأکد من الانتباه ومراعاة
التنبيهات الاحتياطية للسلامة من أجل منع مثل هذه الحوادث.
تأكد من تجميع الكتيفة كما يجب بصورة
صحيحة باتبعاع إجراء التوجيه المشروح في
دليل التعليمات هذا.
إذا كان أحمد البراغي مرعتخيا أو سقط من مكانه، فيمكن أن يsecقط
التلفزيون ويسب جروحًا بدنية لبعض الأشخاص أو ضرّراً للтелفزيون.
تأكد من شدّ البراغي بشكل ثابت و محكم
فيunded المعين.
إذا لم تشدّ البراغي بشكل ثابت ومحكم، فيمكن أن ي سقط التلفزيون
ويسب جروحًا بدنية لبعض الأشخاص أو ضرّزًا للتلفزيون.
احذر من تogrّض التلفزيون إلى الصدمات
أثناء التركيب.
إذا تعرض التلفزيون إلى الصدمات، فيمكن أن ي سقط أو تتكسر أgzاؤه.
يمكن أن يسب ذلك جروحًا.
تأكد من تركيب التلفزيون على حائط
عمودي ومستو.
إذا ركُبْت على حائط غير عمودي ومستو، فيمكن أن ي سقط التلفزيون
ويسب جروحًا.
بعد تركيب التلفزيون بشكل مناسب، ثَبْت
الأسلام كما يجب بصورة صحیحة.
إذا تشابك أشخاص أو أجسام مع الأسلام، فيمكن أن يسبب ذلك
جروحًا أو ضرّرًا للтелفزيون.
احذر من الضغط أو الشدّ أو الق Subject على
Castle عناة التيار المتردد AC أو سلك
التوصيل.
إذا تم الضغط أو الشدّ أو انحصر سلك طاقة التيار المتردد AC أو سلك
التوصيل بين الوحدة والحائط أو انثنى أو التوى السلك بقوة، يمكن
أن تصبح أسلاك الموصلات الداخلية مكشوفة وتسبّ تماس كهربائي
أو قطع كهربائي. يمكن أن يسب ب ذلك نسوب حريق أو حدوث
صدمة كهربائية.
البراغي اللازمة لتشبيت كتيفة التشبيت
الجدارية هي غير مزوددة.
استعمل البرافي المناسبة للمادة المصنوع منها الحائط والبناء عند
تركيب كتيفة الت büيت الجدارية.
تركيب كتيفة التثبيت الجدارية
Sony إلى وكلاء سوني
تحذیر
التعليمات التالية هي لوكلاء سوني Sony decreط. تأكد من قراءة
التنبيهات الاحتياطية المتعلقة بالسلامة }), مشرoversة في الأعلى
وإعطاء انتباه خاص إلى عامل السلامة أثناء resettيب والصيانة
وال稳步推进 هذا المنتج.
لا ترّكب كتيفة التشikit الجدارية على
أسطح حائط بحيث تكون زوايا أو جوانب
التلفزيون بارزة كثيرًا من سطح الحائط.
لا تَرَّكَب كتيفة التشْبِيت الجدارية على أُسطح حائط مثل عمود، بحيّث
お願い نزوايا أو جوانب التلفزيون بارزة كثيرّا من سطح الحائط. إذا
حدث واصдум جسم أو شخص بزاوية أو جانب التلفزيون البارز،
في flatten أن يسب جروحّا أو ضرّزّا بال等特点كات.
لا ترَكَب التلفزيون فوق أو تحت مكَيف
الهواء.
إذا تعرض التلفزيون إلى تسرّب الماء أو مجرى تدفق الهواء من مكيف
الهواء لمدة طويلة، فيمكن أن يسب ذلك نسوب حريق أو حدوث
صدمة كهربائية أو عطل بالтелفزيون.
تأكد من تركيب كتيفة التッチيت الجدارية
بشكل ثابت ومحكم مع الحائط باتبع
التعليماتWM Woodة في دليل التعليمات
هذا.
إذا كان أحمد البرافي مر Industي أو سقط من مkanه، يمكن أن تستقط كتيفة
التشبيت الجدارية وتسب جروح أو ضرر بال等特点كات. يرجى التأكد
من استخدام البراغي المناسبة للمادة المصنوع منها الجدار، وتركيب
الوحدة بشكل آمن باستخدم أربعة براغي بقطر 8 meg (أو ما يعادله).
تأكد من استعمال البرافي وأجزاء
الروابط المल hectة المزودة كما يجب
biosورة صحيحة باتبعاع التعليمات
المعطاة في دليل التعليمات هذا. إذا
استعملت مواد بديلة، فيمكن أن يsecط
التلفزيون ويسب جروحًا بدنية لبعض
الأشخاص أو ضرّرًا للтел Verizonون.
• الرسوم التوضيحية لجهاز التلفزيون الموضحة في هذا الديل هي أ graphite مُستخدمة لتقديم شرح واضح للعمليات. Karachi السب، قد تظهر الرسوم التوضيحية
مختلفة عن التلفزيون الفعلي.
مما صُنع الجدار؟
أولاً، تحقيق من نوع الجدار لتشبيت التلفزيون.
الخرسanneer الصلبة أو الكتلة الخرسانية
تنبيهات احتياطية
• رگب كتيفة التッチت الجدارية مباشرةً على الجدار الخرساني الصلب.
• تأكد من أن سُمّك الجدار الخرساني الصلب هو على الأقل 203 مم.
• تأكد من أن حجم كل كتلة خرسانية هو على الأقل
.م 406 × م 203 × م 203
جدار من الحجارة غير المليطة مع مسامير
تنييهات احتياطية
• الحد الأقصى لسمك الجدار: 16 مم.
• تأكد من أن حجم مسمار الخشب الداخلي هو على الأقل
51 مم × 102 مم للقيمة العادية أو 38 مم × 89 مم للقيمة الأساسية.
● حafظ على قيمة الحد الأدنى للمساحة الأفقية بين المッチات وهي
.م 406
SU-WL900 مرفق ب
• تأكد من أن جميع القطع موجودة.
• قد لا يتم استخدام بعض الأجزاء للموديل الخاصة.
(×4)WM3 | (×1)WM2 | (×1)WM1 |
(×2)WM7 | (×1)WM6 | (×1)WM5 |
(×4)M6 | (×5)M4 | (×2)M3 |
(×6)WT1 | ||
● أ enhز دليل التعليمات أو الدليل المرجعي الخاصة بال Profilesين ودليل الإعداد بال справ منك قبل التركيب.
• تأكد من /. موضع التركيب cardiac بالтелفزيون.
• جهز 4 براغي مقياس 8 meg وأربع وحلقات إحكام الربط مناسبة (غير مرفقة). اختر البراغي المناسبة لنوع الجدار.
• قم إعداد الأدوات التالية:
    | 1* | ||
3*    | 2* | ||
4*  4*  | 2* | ||
1* الخاصة فقط بجادار من الحجارة غير المليطة مع مسامير
2* الخاصة فقط بالخرسanneer الصلبة أو الكتابة الخرسانية
3* بناءً على الطرز
4* توح الحذر عند اختيار البرافي وحلقات إحكام الربط
2
تثبيت كتيفة التثبيت الجدارية بجادار من الحجارة غير A
المليطة مع مسامير
WM1 قم بمحافظة على الحائط وضع 4 علامات في
مكان مسامير التثبيت.
3
WM1
ملاحظة ● استخدم مقياس لمستوى الاتزان للتأكد من أن WM1 متوازن.
اثقب الفتحات الدلالية العلوية مكان العلامات. تاϊ康复 من أن يكون المكان على الحائط الذي sıت очFebه الفتحات قويا بقص كاف لدعم وزن ي Cultغ أضعاف وزن التفزيون على الأقل.
4
ملاحظة • يجب ثقب الفتحات الدلالة حتى عmic 75 مم، باستخدم لquelle ثقب بقطر 5.5 مم.
تشبيت كتيفة التشبيت الجدارية بالحائط
تحديد /. موضع التثبيت.
تأكّد من توفر مساحة كافية بالGDار للтелفزيون ومن قدرة الجدار على دعم وزن يبنغ أربعة أضعاف وزن التلفزيون على الأقل. • يرجى مراجعة «المواصفات» الواردة في نهاية دليل التعليمات هذا لمعرفة القياس eigenلاً لتركب كتيفة التثيبت الجدارية بالحائط. • يرجى مراجعة دليل التعليمات أو الدليل المرجعي الخاصة بالтелفزيون لمعرفة وزنه.
1
• عند تركيب التلفزيون على الجدار، يميل الج antibodies العلوي من التلفزيون إلى Nordام قليلاً. • نوصي بفحص وضع التلفزيون في بئة مشاهدة.
ملاحظة
أدخل البراغي وحلقات إحكام الربط المناسبة في الفتحات.
7
ملاحظة ● استخدم مقياس لمستوى الاتزان للتأكد من أن WM1 متوازن.
اسحب ذراع الكتيفة حتى النهاية.
تحضير من أجل تركيب التلفزيون
قد تختلاف طرق التشفيل بناءً على молодيل. يرجى مراجعة «التحضير من أجل تركيب التلفزيون» في صفحة 52 .
رگب WM1 على الجدار باستخدم برافي مناسبة (غير مرفقة) وحلقات إحكام الربط (غير مرفقة).
5
ملاحظة
• استخدم مقياس لمستوى الاتزان للتأكد من أن WM1 متوازن.
تنبيهات احتياطية
• لا تباغ في ربط البرعي الخشبي مقاس 8 مم × 60 مم. حيث قد يؤدي الربط غير الملائم إلى الحد من Colonyة القابضة للبرغي الخشبي مقاس 8 مم × 60 مم.
اثقب الفتحات الدلالية السفيلة في مكان العلامات. (راجع الخطوة 4 للتعرف على تعليمات-ThQUIب).
اربط كل من الجانيين الأيسر والأيمن بكتيفة التثبيت
. WM3 الجدارية واربط
3
ملاحظة • قم بتركيب WM3 على جزء التلفزيون الذي يلامس الحائط عند تدويره. • لا تقم بتركيب WM3 على المملصقات أو فتحات thy Kosovo أو семاعة.
تركيب التلفزيون على الحائط
1
2
تحذیر • يلزم توفر شخصين أو أكثر (ثلاثة أشخاص أو أكثر للتفぜرون بحجم 189.3 سم) 75 و Produce). وما أكر) {(باستثناء مصر). • يلزم توفر شخصين أو أكثر (ثلاثة أشخاص أو أكثر للتفぜرون بحجم 75 و Produce) 189.3 (سم) وما أكر) {(مصر Death).{-}}
5
عند تحريك التلفزيون، امسكة在一حكام من الأسفل.
6
retirement كتيفة التش bits الجدارية في جدار خرساني B
صلب أو كتلة خرسانية
WM1
تشبيت كتيفة التثبيت الجدارية بالحائط
تحديد موضع التثبيت.
تأكد من ت Sofر مساحة كافية بالجدار للтелفزيون ومن قدرة الجدار على
دعم وزن يبلغ أربعة أضعاف وزن التلفزيون على الأقل.
• يرجى مراجعة «المواصفات» الواردة في نهاية دليل التعليمات هذا
لمعرفة القياس اللازم لتركيب كتيفة الت büيت الجدارية بالحائط.
• يرجى مراجعة دليل التعليمات أو الدليل المرجعي الخاصة بال Profilesن
لمعرفة وزنه.
ملاحظة
• عند تركيب التلفزيون على الجدار، يميل الج antibodies العلوي من التلفزيون إلى supremacy
قللا.
• نوصي بfocus وضع التلفزيون في بيئة مشاهدة.
التأكد من اكتمال التركيب
افحص النقدات التالية.
• الأسلام غير مكتوبة أو محشورة.
تحذیر
• قد يُすべき الوضع غير الصحي للملك理事长، وما إلى ذلك إلى نشوب حريق أو حدوث صدمة كهربية من خلال انقطاع الدائرة الكهربية. تأكد من اكتمال التركيب من أجلUpsalamة.
معلومات أخرى
عند نزع التلفزيون، اعكس إجراء التركيب Lapback.
تحذیر
يلزم توفر schizophren أو أكثر (ثلاثة اشخاص أو أكثر للтелزيون بحجم 189.3 سم
(75 بوصة) وما أكبر) وذلك لنقل جهاز تلفزيون كبير (باستثناء مصر).
يلزم ت Sofر schizophren أو أكثر (ثلاثة اشخاص أو أكثر للтелفزيون بحجم 75 بوصة
(189.3) (مص ما أكبر) carriers لنقل جهاز تلفزيون كير (مصر فقط).
رگب WM1 على الجدار باستخدام براغي مناسبة (غير مرفقة) وحلقات إحكام الربط (غير مرفقة).
5
ملاحظة ● استخدم مقياس لمستوى الاتزان للتأكد من أن WM1 متوازن.
تنبيهات احتياطية
• لا تبالغ في ربط البرعي الخشby مقال 8 مم × 60 مم. حيث قد يؤدي الربط غير الملائم إلى الحد من القوة القابضة لل_BRعي الخشby مقال 8 مم × 60 مم.
اسحب ذراع الكتيفة حتى النهاية.
6
تحضير من أجل تركيب التلفزيون
قد تختلاف طرق التشفيل بناءً على الموديل. يرجى مراجعة « الت-enhضير من أجل تركيب التلفزيون » في صفحة 552
WM1 قم بمحافظة على الحائط وضع 4 علامات.
2
ملاحظة
• استخدم مقياس لمستوى الاتزان للتأكد من أن WM1 متوازن.
3
اثقب فتحات دلالية في مكان العلامات.
تأكد من أن يكون المكان على الحائط الذي sıت очFeb فيه الفتحات قويا بقدر كاف لدعم وزن يبلغ أربعة أضعاف وزن التلفزيون على الأقل.
ملاحظة
• يجب ثقب الفتحات الدلالية حتى عmicق 75 مم، باستخدم لquelle ثقب بقطر 10 مم.
4
اربط كل من الجانيين الأيسر والأيمن بكتيفة التثبيت
. WM3 الجدارية واربط
ملاحظة • قم بتركيب WM3 على جزء التلفزيون الذي يلامس الحائط عند تدويره.
• لا تقم بتركيب WM3 على الم scarcityات أو فتحات التهوية أو السماعة.
3
تركيب التلفزيون على الحائط
1
• يلزم توفر شخصين أو أكثر (ثلاثة أشخاص أو أكثر للتفزيون بحجم 189.3 سم) 75 وcupة (وما أكر) orthاك نقل جهاز تفزيون كبير (باستثناء مصر). • يلزم توفر شخصين أو أ discre (ثلاثة أشخاص أو أ discre للتفزيون بحجم 75 وcupة 189.3 سم) orthاك نقل جهاز تفزيون كبير (مصر فقط).
5
عند تحريك التلفزيون، امسكة إ熹كام من الأسفل.
6
AR
التأكد من اكتمال التركيب
افحص النقدات التالية.
• الأسلام غير ملتوية أو محشورة.
تحذیر
• قد يُすべき الوضع غير الصحي لل.slك الرئيسي، وما إلى ذلك إلى ن turb و حريق أو حدودش صدمة كهربية من خلال انقطاع الدائرة الكهربية. تأكد من اكتمال التركيب من أجلUpsalamة.
معلومات أخرى
عند نزع التلفزيون، اعكس إجراء التركيب Lapابق.
تحذیر
- يلم تnom فorphشخصين أو أCRE (athلاية أشر خاسا أو أCRE للكل PFZIKON بحجم 189.3 سم 75 (पouse)omega أCRE)undolk لكل نقل هزاه تلفزيون كير (بير)النام 75 (पouse) www.kyaz)يلم تnom فorphشخصين أو أCRE (athلاية أشر خاسا أو أCRE للكل PFZIKON بحجم 75 (पouse) www.kyaz)undolk لكل نقل هزاه تلفزيون كير (بير)النام 189.3 (पouse) www.kyaz)
الگوى سازگار سوراخها برای نصب روی دیوار:
غير از مصر:
163.9 سانتی متری (65 اینچی) 138.8 / (55 اینچی)
فقط مصر:
65 اینچی (163.9) سانتی متری / 55 اینچی (138.8) سانتی متری
نام محصول "تلویزیون" در این دفتچه، بر اساس مدل دستگاهتان ممكن است، متفاوت باشد. برای اطلاع از نام دقيق محصول، لطفاً به دفتچه دستورالعمل یا
راهنماي مرجع مربوطه، مراجعه فرمايید.
مربوط به مشتری
جهت حفاظت دستگاه و رعایت موارد ايمنى، شرکت Sony اکیداً توصیه می کند که نصب تلویزیون خود بر روی دیوار را به فروشنده های کالاهای یا Sony
نمایندگیهای مجاز واگذار نماید. لطفاً شخصاً اقدام به نصب آن نماید.
Sony مربوط به دفاتر فروش و نمایندگی های
در خلال نصب، سرويس دوره ای یا بازینی این دستگاه باید ايمنى کامل را درنظر بگیرید.
براي نصب این محصول مهارت کافى لازم است، به ويزه براي تعیین مقاومت دیوار در براور وزن تلویزیون. نصب را به فروشنده یا فرد مورد وایگذار کید و در طول مراحل نصب به موارد اینمی توجه کافی داشته باشد. شرکت Sony هیچ möس wtoliتی در قвал خercارت و
جراحت وارده بدیل نصب بد و نادرست دستگاه ها ندارد.
جهت نصب ايمن و درست، دفرچه دستورالعمل پایه نصب دیواری، دفرچه دستورالعمل تلویزیون و دستورالعملهاای موجود در این دفرچه راهنما را دنبال کنید.
غير از تلویزیون وسیله اضافه دیگری را
روی پایه نsubseteqد دیواری نگذارید.
تلويزیون را به چپ/راست، بالا پایین تکان
ندهید.
در این صورت ممکن است تلویزیون بیفted و باعث جراعت یا زيان
مالی شود.
به تلويزیون تکیه ندهید یا از آن آويزان
نشويد.
به تلویزیون تکیه ندهید یا از آن آويزان نسوید چون ممکن است روی
شما بيفted و باعث جراعت شديد شود.
همیشه لوازم جانبی کوچک را از دسترس
کودکان دور نگهدارید تا به اشtbاه آنها را
نخورند.
احتياط
اگر احتیاطهای زیر را انجام ندهید، ممكن است آسیب های
جانى یا مالی بوجود آید.
• مراقب باشد انگشتان تان هنگام استفاده از پایه نصب دیواری یا
چرخش دستگاه تلویزیون گیر نکند.
• هنگام چرخاندن تلویزیون، با احتیاط کار کنید و مراقب باشد که
به افراد mergاور اصابت نكنند.
• حتما قطعات بدون استفاده را در یک مکان امن برای استفاده
آتى نگهداری کنید.
أن ها را دور از دسترس کودکان نگهداری کنید.
هنگام نگهداری یا تمیز کردن دستگاه، به
دستگاه فشار وارد نياورید.
به سطح فوقانی تلویزیون فشار وارد نیاورید. در این صورت ممکن
است تلويزیون بيفted و باعث جراعت یا زيان مالی شود.
این محصول را نزديک وسیله های پزشکی
قرار ندهید.
این محصول (شامل لوازم جنبی) دارای مغناطیس (هايی) است که
ممكن است با محرک های قلب، والوهای شانت قابل برنامه ریزی
برای معالجه هیدروسفالی، یا وسیله های یزشکی دیگر تزاحم داشته
باشد. این محصول را نزديک افرادی که از چنین وسیله هایی استفاده
می کنند قرار ندهید. در صورتی که از هر گونه از چنین وسیله های
پزشکی استفاده می کنید، پیش از استفاده از این محصول با پزشک
خود مشورت نمايید.
از دسترس كودکان یا افراد تحت نظارت دور
نگه دارید.
این محصول (شامل لوازم جنبی) دارای مغناطیس (هايی) است.
بلعیدن مغناطیس(ها) می تواند سبپ آسیب جدی، نظیر خطر خفگی
يا صدمات روده ای شود. گر مغناطيس ها (یا یک مغناطيس) بلعیده
شدند، فوراً با یک پزشک مشورت نمايید.
پیش گیری ها
• گر تلویزیون برای مدت زیدای است که روی پایه نصب دیواری
نصب است، بسته به مصالح دیوار، ممکن است رنگ دیوار پشت
يا بالای تلویزیون از بین برود یا کاغذ دیواری آن قسمت جدا
شود.
۱ ۶ ۲ ۴ ۵ ۶ ۷ ۸ ۹ ۴ ۵ ۶ ۷ ۸ ۹ ۴ ۵ ۶ ۷ ۸ ۹ ۴ ۵ ۶ ۷ ۸ ۹ ۴ ۵ ۶ ۷ ۸ ۹ ۴ ۵ ۶ ۷ ۸ ۹ ۴ ۵ ۶
پیچها روی دیوار می ماند.
از به کار بردن پایه نصب دیواری در مکانی که لرزش های
مکانیکی در آن وجود دارد، خودداری کنید.
مربوط به مشتری
هشدار
اگر از موارد احتیاط عنوان شده در زیر تبعیت نکنید، ممکن
است جراعت های شديد، مرگ در اثر آتش سوزی یا برق
گرفتگی ایجاد شده یا اینکه دستگاه بیفted.
حتماً نصب را به نمایندگی های مجاز
بسپارید و هنگام نصب کودکان را از محل
دور کنید.
اگر پایه نsubseteq دیواری یا تلویزیون درست نsubseteq نشود، موارد زیر
ممكن است رخ دهد. حتماً نصب را به مأморین محول کنید.
• ممكن است تلويزيون بيفted و باعث جراعت شديد از جمله
کبودی یا شکستگی شود.
• اگر دیواری که پایه نصب دیواری را روی آن نصب می کنید
سست، یا ناصاف باشد، یا عمود بر کف ساختمان نباشد، ممکن
است دستگاه سقوط کند و باعث آسیب یا صده شود. دیوار
بايد حداقل تحمل چهار برابر وزن تلویزیون را داشته باشد.
( برای اطلاع از وزن تلویزیون، لطفاً به دفترچه دستورالعمل یا
راهنماي مرجع تلويزیون مراجعه نمايید.
• ۱گر پایه نصب دیواری روی دیوار محکم نصب نشود، ممكن است
دستگاه بيفted و باعث آسیب یا صده مالی شود.
انتقال و پياده کردن تلویزیون را حتماً به
مأómورین مجاز محول کنید.
اگر اشخاصی غير از مأморین مجاز تلویزیون را منتقل یا پیداه کنند،
ممكن است دستگاه بيفted و باعث جراعت یا زيان مالی شود. برای
جمل یک تلویزیون بزرگ به دو یا چندین نفر نیاز دارید (سه نفر یا
بیشتر برای تلویزیونهای 189.3 سانتی متری (75 اینچی) و بزرگتر)
(غير از مصر).
برای حمل یک تلویزیون بزرگ به دو یا چندین نفر نیاز دارید (سه
نفر یا بیشتر برای تلویزیونهای 75 اینچی (189.3 سانتی متری) و
بزرگتر) (فقط مصر).
پس از نsubseteq تلویزیون، پیچ یا بقيه قسمتها
را باز نكنید.
در این صورت ممکن است تلویزیون بیفted و باعث جراعت یا زيان
مالی شود.
از ايجاد تغیرات در قسمت های مختلف
پایه نصب دیواری خودداری کنید.
اگر این کار را انجاد دهید، ممكن است پایه نصب دیواری بیفted و
باعث آسیب جانی یا مالی شود.
تجهيزاتی غير از موارد قابل نصب را نصب
نكنید.
این پایه نصب دیواری فقط برای استفاده با محصول قابل نصب
طراحی شده است. آگر تجهیزاتی غير از موارد تعیین شده را نصب
کنید، ممکن است تجهیزات بیفted، بشکند و باعث آسیب جانی و
مالی شود.
پایه نsubseteq دیواری
درباره ايمنى
از شما به خاطر خريد این محصول تشكر می کنیم.
مربوط به مشتری
نصب تلویزیون روی دیوار
هشدار
نصب حرفه ای الزامی است
این محصول فقط باید توسط یک نصاب حرفه ای که در
خصوص تعیین قدرت دیوار برای تحمل وزن تلویزیون آموزش
دیده است نصب شود. در صورتی که تلویزیون به طور ايمن
نصب نشود، ممكن است سقوط کند و باعث آسیب جدی شود.
در قbal هر نوع خسارت یا آسیب ناشی از استفاده یا Sony
نصب نادرست یا نصب هرگونه محصول غير از محصول قابل
نصب مستُولیتی ندارد. حقوق قانونى شما (در صورت وجود)
تحت تأثير قرار نمی گیرد.
Sony خطاب به فروشندگان
نصب این محصول مستلزم داشتن مهارت کافی در این زمینه
است. حتماً این دفترچه دستورالعمل را با دقت مطالعه کنید تا
کار نصب به طور ايمن انجاد شود. هیچ تعهدی در قbal Sony
صدمات یا آسیب های ناشی از نصب و کاربرد نادرست ندارد.
لطفاً این راهنما را پس از نصب به مشتری بدهید.
در این دفترچه دستورالعمل نحوه صحیح کار با محصول و احتياطهای
مهم برای جلوگیری از وquoє سان Heating ذكر شده است. شما möظف
هستید تمام دستورالعمل های این دفترچه دستورالعمل را بخوانید، آن
را کاملاً درک کنید و دستورالعمل های آن را رعایت کنید. عدم انجام
چنین کاری ممکن است سبپ آسیب جدی شخصی یا خسارت به
اموال شود، و همچنین ضمانت نامه را باطل کند. این راهنما را برای
مراجعات بعدی نگه دارید.
در ساخت محصولات Sony ايمنى حرف اول را مى زند. اگر به نحو
نادرستی از محصول استفاده شود، ممكن است باعث آتش سوزی، یا
برق گرفتگی، وازگون شدن، یا سقوط دستگاه شود و در نتیجه باعث
بروز صدمات و آسیب های جدی شود. حتماً احتياطهاي ايمنى را
رعايت کنید تا از چنین سوانصی جلوگیری شود.
حتماً پایه را به درستی و مطابق با مراحل
توصيهشده در این دفترچه دستورالعمل
نصب کنید.
اگر هر یک از پیچها شل یا باز شوند، ممكن است تلویزیون بیفted و
باعث جراعت شخصى یا صده به تلویزیون شود.
حتماً پیچها را در مکانهای تعبیه شده محكم
کنید.
اگر این کار را انجام ندهید، ممكن است تلویزیون بیفted و باعث
جراحت شخصى یا صده به تلویزیون شود.
هنگام نصب از تکان دادن شديد تلویزیون
خودداری کنید.
تکانهای شديد به تلویزیون ممکن است منجر به افتادن یا شکستن آن
شود. و نهايتاً باعث آسیب دیدگی گردد.
تلویزیون را حتماً روی یک دیوار صاف و
عمود نصب کنید.
در غير این صورت ممکن است تلویزیون بیفted و باعث جراعت شود.
پس از نصب درست تلویزیون، کابلها را به
خوبی محکم کنید.
اگر شخص یا شیئی به کابلها گیر کند، ممكن است منجر به جراعت یا
صدمه به تلویزیون شود.
از وارد شدن فشار به سيم برق AC یا کابل
رابط جلوگیری کنید.
اگر سیم یا برق AC یا کابل رابط بین دیوار و دستگاه گیر کند و به آن
فشار وارد شود یا خم شده و پیچ بخورد، مکن است روکش آن پاره
شود و باعث ایجاد مدار کوتاه یا قطع یا برق شود. این حالت ممکن
است باعث آتش سوزی یا برق گرفتگی شود.
پیچهایی که برای محکم کردن پایه نصب
ديواری به دیوار است، عرضه نشده است.
هنگام نصب پایه نصب دیواری، از پیچهایی استفاده کنید که مناسب
مصالح و سacrettار دیوار است.
نصب پایه نsubseteq دیواری
Sony خطاب به فروشندگان
هشدار
دستورالعمل های زیر فقط مخصوص فروشندگان محصولات
است. حتمأ احتياط های ايمنى فوق الذكر را مطالعه Sony
کنید و هنگام نصب، نگهداری و بررسی محصول به نکات ايمنى
توجه لازم را مبدول دارید.
پایه نصب دیواری را در جایی از دیوار وصل
نکنید که گوشه ها یا کناره های تلویزیون از
ديوار ديوار پیش تر باشد.
پایه نصب دیواری را روی سطوحی مانند ستون وصل نکنید که گوشه
ها یا کناره های تلویزیون از دیوار دیوار پیش تر باشد. اگر بطور
اتفقاقی شخص یا شیئی به لبه های پیش آمده تلویزیون برخورد کند،
ممكن است باعث جراعت یا زيان مالی شود.
تلويزیون را در بالا یا پایین تهویه هوا نصب
نکنید.
اگر تلویزیون برای مدت طولانی در معرض نشتی آب یا جریان هواای
تهويه قرار گیرد، ممكن است آتش سوزی، یا برق گرفتگی رخ دهد و یا
باعث شود تلویزیون خوب کار نکند.
حتماً پایه نصب دیواری را محکم به دیوار
نصب کنید و دستورالعمل های نصب این
دفترچه دستورالعمل را رعايت نماييد.
اگر هر یک از پیچها شل یا باز شده باشد، ممکن است پایه نصب
ديواری بیفted و باعث آسیب جانی یا مالی شود. مط omn شويد که از
بیچ هایی استفاده کنید که متناسب با مصالح دیوار باشد و دستگاه
را با استفاده از چهار پیچ با قطر 8 میلی متر (یا معادل آن) محکم
نصب کنید.
حتماً از پیچهای ارائهشده و
قطعات اتصال به درستی و مطابق با
دستورالعمل های من Jersey در دفترچه
دستورالعمل استفاده كنید. در صورت
استفاده از اqlام جایگزین، ممکن
است تلويزيون ييفted و باعث جراعت
شخصی یا صده به تلویزیون شود.
• تصاوير تلویزیون مندرج در این راهنما، نمونههايی برای توضیح شفاف عملکردها هستند. به همین دیل، این تصاوير ممكن است با تلویزیون واقعی شما
متفاوت باشد.
ديوار شما از چه ساخته شده است؟
ابتداد، نوع دیوار را برای نصب تلویزیون بررسی کنید.
بتن جامد یا بلوک بتنی
پیش گیری ها
پایه نصب دیواری را مستقيمً بر روی دیوار بتنی مستحكم سوار کنید.
مPGمئن شويد که ضخامت دیوار بتنى مستحكم حداقل 203 میلی متر
باشد.
مطثمئ شويد که سایز هر بلوک بتنی حداقل 203 میلی متر ×
203 ميلى متر × 406 ميلى متر باشد.
ديوار خشک با داربست
پیش گیری ها
• حداكثر ض creamت دیوار خشک: 16 میلی متر.
• اطمينان حاصل کنید اندازه داربست چوبی داخلی حداقل
51 میلی متر × 102 میلی متر برای اندازه استاندارد و برای اندازه اسمی
38 ميلی متر × 89 ميلی متر باشد.
• فضايى افقى به اندازه حداقل 406 ميلى متر ميان بست ها نگه دارید.
SU-WL900 ارائه شده با
• بررسی کنید که همه قطعات در بسته بندی موجود باشد.
- از برخی از قطعات نمیتوان برای مدل محصول شما استفاده کرد.
(×4)WM3 | (×1)WM2 | (×1)WM1 |
(×2)WM7 | (×1)WM6 | (×1)WM5 |
(×4)M6 | (×5)M4 | (×2)M3 |
(×6)WT1 | ||
• قبل از نصب، دفترچه دستورالعمل یا راهنمای مرجع و راهنمای نصب تلویزیون را کنار دستتان داشته باشید.
•集合 نsubseteq تلویزیون خود را تعین کنید.
چهار پیچ به قطر 8 میلی متر و چهار واشر مناسب (ارائه نشده) آماده کنید. پیچ هایی را انتخاب کنید که با مواد سازنده دیوار تناسب داشته باشدند.
• ابزارهای زیر را آماده کنید:
| | | 1* |
| میلی متر 10 میلی متر 5.5 | |||
| 3* | | | 2* |
| نیوتن متر 1.5کیلوگرم نیرو سانتی متر 15 | نیوتن متر 1.5کیلوگرم نیرو سانتی متر 15 | ||
| 4* | 4* | 2* | |
| میلی متر × 60 میلی متر 8 | |||
فقط برای دیوار خشک با داربست
1*
فقط برای بتن مستحكم یا بلوك بتنی
2*
بسته به مدل ها
3*
هنگام استفاده از پیچ و واشر مراقب باشید.
4*
را روی دیوار تراز کنید و چهار علامت تراز با WM1
میله ها مشخص کنید.
نکته
• از یک تراز برای بررسی اینکه WM1 تراز است استفاده کنید.
سوراخ های تنظیمه بالا را روی علامت ها دریل کنید. اطمینان یابید که محلى از دیوار که سوراخ ها زده می شود قدرت کافی Libya تحلی وزن حداقل چهار برابر تلویزیون را دارا باشد.
نکته
• سوراخ های تنظیمی باید با عمق 75 میلی متری و با استفاده از یک مته با قطر 5.5 میلی متری ایجاد شوند.
2
الصاق پایه نsubseteq دیواری به دیوار خشک با داربست
نصب پایه نsubseteq دیواری به دیوار
در مورد محل نصب تصميم بگیرید.
اطمينان يابید که دیوار فضای کافی برای تلویزیون داشته باشد و قابلیت
پشعتیانی از وزن حداقل چهار برابر تلویزیون را دارا باشد.
Libya اطلاعات در مورد ابعاد موردنياز جهت نصب پایه نصب
ديواری، به بخش "مشخصات فنى" در انتهای این دفترچه
دستورالعمل مراجعه فرماييد.
• به دفترچه دستورالعمل یا راهنماي مرجع تلویزیون برای اطلاع یافتتن
از وزن تلويزیون مراجعه کنید.
نکته
وقتى تلویزیون شما روى دیوار نصب شد، قسمت بالایی تلویزیون کمی رو به
جلو قرار می گیرد.
توصیه می کنیم موقعیت تلويزیون را از فضای مشاهده مورد بررسی قرار دهید.
1
سوراخ ها را با پیچ و واشر مناسب بسته و محكم کنید.
7
را با استفاده از بیچ ها (ارائه نشده) و WM1
واشرهای (ارائه نشده) مناسب روی دیوار نصب کنید.
5
• از یک تراز برای بررسی اینکه WM1 تراز است استفاده کنید.
بازوى پایه را تا انتها بیرون بکشید.
8
نکته
• از یک تراز برای بررسی اینکه WM1 تراز است استفاده کنید.
پیش گیری ها
از سفت کردن بیش از حد بیچ ۱ میلی 8 میر × 60 میلی متر خودداری کنید. سفت کردن نامناسب ممکن است قدرت نگهدارندگی پیچ ۱ جوبی 8 میلی میر × 60 میلی متر را ۱اهش دهد.
6
سوراخ های تنظیمی پایین را روی علامت ها دریل کنید. (برای دستورالعمل دریل کردن به مرحله 4 مراجعه کنید).
آماده سازی برای نصب تلویزیون
لطفا تُجه داشته باشد که روش های عملیاتی، مکن است بر اساس مدل دستگاه مف Toronto باشد. به "آماده سازی برای نصب تلویزیون" در صفحه 552 مراجعه کنید.
ر ا وصل کنید. (فقط 26 میلی متر) WM7
3
سمت راست و چپ پایه نصب دیواری را پیچ کنید و
را وصل کنید. WM3
4
نکته
• قطعه WM3 را به بخشی از تلویزیون که هنگام چرخش با دیوار تماس
پیدا می کند، متصل کنید.
را روی برچسب ها، سوراخ های تهویه و بلندگو متصل نکنید. WM3
نصب نتلويزيون روی دیوار
1
2
نکته • بسته به نوع و تعداد کابلهای متصل شده تلویزیون مکن است نزیدی که دیوار حرکت نکند. این یک سوه عملکرد نیست.
هشدار
برای حمل یک تلوزیزون ی زرگ به دو چنیدین نفر چناز دارید (سه نفر یا پیشتر برای تلویزونهای 189.3 سانتی متری (75 آینچی) و بزرگتر) (غير ازم مصر). برای حمل یک تلوزیزون ی زرگ به دو چنیدین نفر چناز دارید (سه نفر یا پیشتر برای تلویزونهای 75 آینچی (189.3 سانتی متری) و بزرگتر) ( negق مصر).
5
زمان جابжа کردن تلویزیون، آن را از پایین محکم نگه
6
دارید.
WM1
نصب پایه نsubseteq دیواری به دیوار
1
در مورد محل نصب تصميم بگیرید.
اطمينان يابید که دیوار فضای کافی برای تلویزیون داشته باشد و قابلیت
پشعتیانی از وزن حداقل چهار برابر تلویزیون را دارا باشد.
• برای اطلاعات در مورد ابعاد موردنياز جهت نصب پایه نصب
ديواری، به بخش "مشخصات فنى" در انتهای این دفترچه
دستورالعمل مراجعه فرماييد.
• به دفترچه دستورالعمل یا راهنماي مرجع تلویزیون برای اطلاع یافتتن
از وزن تلویزیون مراجعه کنید.
نکته
وقتى تلويزيون شما روي دیوار نصب شد، قسمت بالایی تلويزيون کمی رو به
جلو قرار می گیرد.
• توصیه می کنیم موقعیت تلویزیون را از فضای مشاهده مورد بررسی قرار دهید.
بەرىتى تكىمەل نىپ
نکات زیر را بررسی کنید.
• سیم یا کابل پیچ نخورده یا گیر نکرده است.
هشدار
• چایگذاری نامناسب کابل اتصال و غیره، به دلیل ایجاد مدار کوتاه ممکن است باعث وقوع آتتش سوزی یا برق گرفتگی شود. حتماً تکمیل نصب را از نظر ایمنی بررسی
کنید.
اطلاعات دیگر
هنگام جابжа کردن تلویزیون، مراحل نصب قبلی را برعکس انجاد دهید.
هشدار
برای حمل یک تلویزیون بزرگ به دو یا چندین نفر نیاز دارید (سه نفر یا بیشتر برای
تلویزیونهای 189.3 سانتی متری (75 اینچی) و بزرگتر (غير از مصر).
برای حمل یک تلویزیون بزرگ به دو یا چندین نفر نیاز دارید (سه نفر یا بیشتر برای
تلویزیونهای 75 اینچی (189.3 سانتی متری) و بزرگتر (فقط مصر).
نکته
• از یک تراز برای بررسی اینکه WM1 تراز است استفاده کنید.
پیش گیری ها
- از سفت کردن يیش از حد پچ چوبی 8 میلی متر × 60 میلی متر خودداری کنید. سفت کردن نامناسب ممکن است قدرت نگهدارندگی پچ چوبی 8 میلی متر × 60 میلی متر را کاهش دهد.
بازوى پایه را تا انتها بیرون بکشید.
آماده سازی برای نصب تلویزیون
لطفًا توجه داشته باشد که روش های عملياتی، ممكن است بر اساس مدل
دستگاه مفwaوت باشد. به "آماده سازی برای نصب تلويزیون" در صفحه 552 مراجعه کنید.
را با دیوار تراز کرده و چهار علامت مشخص WM1
کنید.
5
2
نکته
• از یک تراز برای بررسی اینکه WM1 تراز است استفاده کنید.
3
سوراخ های تنظیمی را روی علامت ها دریل کنید.
اطمینان یابید که محلى از دیوار که سوراخ ها زده می شود قدرت کافی
برای تعمل وزن حداقل چهار برابر تلویزیون را دارا باشد.
نکته
• سوراخ های تنظیمی باید با عمق 75 میلی متری و با استفاده از یک مته با قطر
10 میلی متری ایجاد شوند.
4
را وصل کنید. (فقط 26 میلی متر) WM7
3
سمت راست و چپ پایه نsubseteq دیواری را پیچ کنید و
را وصل کنید. WM3
4
نکته
• قطعه WM3 را به بخشی از تلویزیون که هنگام چرخش با دیوار تماس
پیدا می کند، متصل کنید.
را روی برچسب ها، سوراخ های تهویه و بلندگو متصل نکنید. WM3
نصب نتلويزيون روی دیوار
1
2
نکته • بسته به نوع و تعداد کابلهای متصل شده تلویزیون مکن است نزیدی که دیوار حرکت نکند. این یک سوه عملکرد نیست.
هشدار
برای حمل بک تلوزیروین بزرگ به دو چندین نفر چناز دارید (سه نفر یا پیشتر برای تلویزیروینهای 189.3 سانتی متری (75 آینچی) (غير ازم مصر). برای حمل بک تلوزیروین بزرگ به دو چندین نفر چناز دارید (سه نفر یا پیشتر برای تلویزیروینهای 75 آینچی (189.3 سانتی متری) (wid ۱۶ مпорт).
5
زمان جابжа کردن تلویزیون، آن را از پایین محکم نگه
6
دارید.
بېرسى تك Michigan نسب
نکات زیر را بررسی کنید.
• سیم یا کابل پیچ نخورده یا گیر نکرده است.
هشدار
• چایگذاری نامناسب کابل اتصال و غیره، به دیلی ایجاد مدار کوتاه ممکن است باعث وقوع آتش سوزی یا برق گرفتگی شود. حتماً تکمیل نصب را از نظر ايمنى ب Movie کنید.
اطلاعات دیگر
هنگام جابجا کردن تلویزیون، مراحل نصب قبلى را برعکس انجاد دهید.
هشدار
• برای حمل یک تلویزیون بزرگ به دو چنیدین نفر ۳از دارید (سه نفر ۲ا پبشر برای etylويون های 189.3 سانتی متری (75 ۱۵۱نچی) (غير از مصر). برای حمل یک تلویزیون بزرگ به دو چنیدین نفر ۳از دارید (سه نفر ۲ا پبشر برای etylويون های 71 ۲ایچی) (189.3 سانتی متری) (غير از مصر).
テレビの取り付け準備 / Preparation for the Installation of the TV / Préparation à l'installation du téléviseur / Preparación para instalar el televisor / Vorbereitung der Montage des Fernsehgeräts / De installatie van de tv voorbereiden / Preparazione per l'installazione del televisore / Förberedelse inför installationen av TV:n / Przygotowanie do montażu telewizora / Preparação da instalação do televisor / Forberedelse til Montering af TV'et / TV:n asennuksen valmistelu / Forberedelse for installasjon av TV-en / Проєтоіμασία για την τοποθέτηση της τηλεόρασης / A tv-készülék felszerelésének előkészítése / Příprava na instalaci televizoru / Príprava na montáž TV prijímača / Pregătirea pentru instalarea televizorului / Подготовка за монтаж на телевизора / Подготовка для установки телевизора / Підготування до встановлення телевізора / Ettevalmistus teleri paigaldamiseks / Sagatavošanās televizora uzstādīšanai / Pasiruošimas tvirtinti televizorių / Priprava na vgradnjo televizorja / Priprema za postavljanje TV-a / Теледидарды орнатуға дайындалу / 电视机安装准备 / 電視機安裝前的準備工作 / Chuẩn bị Lắp đặt TV / การเตรียมพร้อมสำหรับติดตั้งที่วี / Persiapan Pemasangan TV / Ashphurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunhsunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurushunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashunghurashi/ الت landfillير من أجل تركيب التلفزيون آماده سازی برای نصب تلويزيون
*1
1
1
2
2
3
3
4
5
*1 一部の国・地域・モデルのみで使用します。/ Only for limited region/country/model. / Uniquement pour certaines régions, certains pays ou certains modèles. / Solo para algunas regiones/países/modelos. / Nur für bestimmte Regionen/Länder/ Modelle. / Beperkt tot bepaalde regio's/ landen/modellen. / Solo per alcune Regioni/Paesi/Modelli. / Endast för begränsad region/land/modell. / Wyłącznie w przypadku niektórych regionów/krajów/ modeli. / Apenas para determinadas regiões/países/modelos. / Kun for begrænsede regioner/lande/modeller. / Vain tietyt alueet/maat/mallit. / Kun for begrenset region/land/modell. / Móvo για περιορισμένες περιοχές/χώρες/ μοντέλα. / Csak egyes régiók/országok/ típus esetén. / Pouze pro některé oblasti/ země/modely. / Len pre obmedzenú oblast/krajinu/obmedzený model. / Numai pentru anumite regiuni/ţări/modele. / Само за определени региони/страни/ модели. / Только для определенных регионов/стран/моделей. / Лише для
обмеженого регіону/країни/моделі. / Ainult teatud piirkondade/riikide/mudelite jaoks. / Tikai dažiem régioniem/valstim/modeljem. / Tik kai kuriuose regionuose / šalyse / modeliuose. / Samo za omejene regije/države/modele. / Samo za određenu regiju/zemlju/model. / Тек шектеулі аймақтарда/өлдерде/үлгілерде. / Samo za ograničen region/zemlju/model. / 仅针对有限的地区/国家/型号。 / 僅限特定區域/國家/型號。 / Chì dành cho một số khu vực/quốc gia/model. / สำหรับบางภูมิภาค/ประเทศไทย/รุ่นเท่านี้n / Hanya untuk kawasan/negara/model tertentu. /
. כרְשׁה כרְשׁה/תִיַעָה/תִיַעָה/תִיַעָה /
/ لمناطق/بلدان/mوديلات محددة فقط.
فقط برای بعضی مناطق/کشورها/mدلها.
主な仕様 / Specifications / Spécifications / Especificaciones / Technische Daten / Technische gegevens / Caratteristiche tecniche / Specifikationer / Specyfikacja / Especificações / Tekniset tiedot / Spesifikasjoner / Τεχνικά χαρακτηριστικά / Műszaki adatok / Technické údaje / Specificaṭii / Спецификации / Технические характеристики / Технічні характеристики / Tehnilised andmed / Specifikācijas / Techniniai duomenys / Tehnični podatki / Specifikacije / Техникалық сипаттамалар / 规格 / 規格 / Thông số kỹ thuật / ข้อมูล จำเพราะ / Spesifikasi / げลง / مشخصات فنى / のMoاصفات
WM1
WM5
[mm]*1
| a : 354.5 | h : 585 | o : 465.1 |
| b : 107.5 | i : 13 | p : 430 |
| c : 77 | j : 249.5 | q : 451 |
| d : 573 | k : 123.5 | r : 13 |
| e : 533 | l : 95 | |
| f : 488 | m : 583 | |
| g : 420 | n : 565 |
[kg]*2
| WM1 | 5.1 |
| WM5 | 0.5 |
本機の仕様および外観は、改良のため予告なく変更することがあります。/ Design and specifications are subject to change without notice. / La conception et les spécifications sont sujettes à modification sans préavis. / El diseño y las especificaciones están sujetos a cambios sin previo aviso. / Design und technische Daten können ohne vorherige Ankündigung geändert werden. / Wijzigingen aan het ontwerp en de technische gegevens zijn voorbehouden zonder kennisgeving. / Design e specifiche tecniche sono soggette a modifiche senza preavviso. / Design och specifikationer kan ändras utan föregående meddelande. / Konstrukcja i specyfikacja mogą ulec zmianie bez uprzedzenia. / O design e as especificações estão sujeitas a alterações sem aviso prévio. / Design og specifikationer kan ændres uden varsel. / Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta. / Design og spesifikasjoner kan endres uten forvarsel. / O σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση. / A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak. / Vzhled a technické údaje se mohou bez předchozího upozornění změnit. / Dizajn a technické údaje sa môžu zmeniť bez upozornenia. / Structura și specificațiile se pot modifica fără preaviz. / Дизайньт и спецификациите подлежат на промяна без предупреждение. / Конструкция и характеристики могут быть изменены без предварительного уведомления. / Конструкція та технічні характеристики можуть бути змінені без попередження. / Disaini ja tehnilisi andmeid võidakse muuta ilma etteteatamata. / Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brîdinājuma. / Dizainas ir techniniai duomenys gali būti keičiami be jspėjimo. / Zasnove in tehnični podatki se lahko kadar koli nenapovedano spremenijo. / Dizajn i
specifikacije podložne su promjenama bez obavijesti. / Дизайн мен техникалық сипаттамалары ескертүсіз өзгертіледі. / Dizajn i specifikacije podležu izmenama bez obaveštenja. / 设计和规格如有变更，恕不另行通 知。 / 產品設計與規格若有變更，恕不另行通知。 / Thiét kế và thông số kỹ thuật có thể thay đổi mà không cần thông báo. / แบบและข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่แจ้ง Sİวงศ์หน้า / Rancangan dan spesifikasi ini dapat diubah sewaktu-waktu tanpa pemberitahuan. / . / الصписير مطاسה عردة للënغیرين دون إشعار. / / agh + ملاوي و مشخصات بدون اطلاع در معرض تغير هستند.
*1 [mm] / [MM] / [毫米] / [mm.] / [ה"ה] / [mm] /
[متر]
*2 [kg] / [kr] / [千克] / [nn.] / [n"p] / [kgm] / [kiyloqrm]
(mm)*2
| A | B | C | D | E | F | G*3 | H*3(°) | ||
| 163.9 cm*4 (65 inches*5) | Except Egypt*6 | 1 443 | 830 | 324 | 100 | 60 | 47 | 249 | 16 |
| 65 inches*5 (163.9 cm*4) | Egypt only*7 | ||||||||
| 138.8 cm*4 (55 inches*5) | Except Egypt*6 | 1 224 | 707 | 324 | 37 | 60 | 47 | 249 | 19 |
| 55 inches*5 (138.8 cm*4) | Egypt only*7 | ||||||||
*1 画面の中心位置 / Screen centre point / Point central de l'écran / Punto del centro de la pantalla / Bildschirm-Mittelpunkt / Middelpunt van het beeldscherm / Punto centrale dello schermo / Skärmens mittpunkt / Środkowy punkt ekranu / Ponto central do ecrã / Skærmmidtpunkt / Ruudun keskipiste / Skjermsenterpunkt / Κεντρικό σημείο οθόνης / A képernyő középpontja / Střed obrazovky / Stredový bod obrazovsky / Punctul central al ecranului / Централна точка на екрана / Центральная точка экрана / Центральна точка екрана / Ekraani keskpunkt / Ekrāna centrālais punkts / Ekrano centrinis taškas / Središčna točka zaslona / Središnja točka zaslona / Экран ортасының нуктесі / Centralna tačka ekrana / 屏幕中心点 / 螢幕中心點 / Tâm điểm màn hình / ूढตรงกลางของหน้าจอ / Titik pusat layar / यदस यदस यदस / नقطه مركز الشاشة
*2 (mm) / (MM) / (毫米) / (mm.) / (ה"ה) / (م) / (م)
*3 (約) / (Approx.) / (Environ) / (Aprox.) / (Ca.) / (Ong.) / (Circa) / (Cirka) / (Okoto) / (Noin) / (Περίπου) / (Kb.) / (Přibl.) / (Pribl.) / (Πριδλ.) / (Umbes) / (Apm.) / (Apytiksliai) / (Približ.) / (Шамамен) / (約) / (大約) / (Xάρ xǐ) / (ประมาณ) / (Perkiraan) / (アリザ) / (تقرير्य)
*4 cm / cm / 厘米 / ซม. / ซ"ว / سم / سانتی متری
*5 インチ / inches / pouces / pulgadas / Zoll / inch / pollici / tum / cali / polegadas / tommer / tuumaa / ívtσες / hüvelyk / palců / palcový / inci / инча / дюймов / дюйма / tolli / collas / colių / palcev / inča / дюйм / 英寸 / ˈnɪvər/ ˈɒŋsɪŋ/ ˈbʊpəʊə/ ˈaɪŋɡɪ
*6 エジプト以外 / Except Egypt / Sauf l'Égypte / Excepto Egipto / Außer Ägypten / Behalve Egypte / Eccetto che per l'Egitto / Utom Egypten / Z wyjątkiem Egiptu / Exceto para o Egito / Undtagen Egypten / Paitsi Egypti / Unntatt Egypt / Ектós από την Αίγυπτο / Kivéve Egyiptom / Kromě Egypta / S výnimkou Egypta / Cu excepția Egipt / C изключение на Египет / Кроме Египта / Крім Єгипту / V.a Egiptus / Izņemot Ēギipti / Išskyrus Egiptą / Razen za Egipt / Osim Egipat / Мысырды коспағанда / Osim Egipta / 埃及除外 / Ngoai trù Ai Câp / ยกเว้นÕียิปต์ / Kecuali Mesir / ְּלָאַעֲל/ باستثناء مصر / غیر از مصر
*7 エジプトのみ / Egypt only / Égypte uniquement / Solamente Egipto / Nur Ägypten / Alleen Egypte / Solo per l'Egitto / Endast Egypten / Dotyczy tylko Egiptu / Apenas para o Egito / Kun Egypten / Vain Egypti / Kun Egypt / Móvo για την Αίγυπτο / Csak Egyiptom / Pouze Egypt / Len Egypt / Numai Egipt / Само за Египет / Только Египет / Τільки для Єгипту / Ainult Egiptus / Tikai Ėギpte / Tik Egiptui / Samo za Egipt / Samo Egipat / Tek Мысыр үшін / 仅限埃及 / 僅限埃及 / Chì áp dụng với Ai Câp / өй्यिप्त्रेंเท่านี้ن / Mesir saja / ִּבָּוֹרְהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָהָ
- WALL-MOUNT BRACKET
- 壁掛けユニット(SU-WL900)取付方法
- 対応する壁掛け穴パターン
- お客様へ
- 販売店様・特約店様へ
- 警告
- 安全のために
- 警告表示の意味
- 注意を促す記号
- 行為を禁止する記号
- 対応モデル
- 取り付け工事は専門業者に依頼する
- また取り付けのときは幼児を遠ざける
- テレビの移動や取り外しは、専門の業者に依頼する
- テレビを取り付けたあとは ネジなどを外さない
- 取り付け部品の変更は行わない
- 対応モデル以外のものを掛けない
- テレビ以外の荷重を掛けない
- テレビに寄りかかった ぶら下がったりしない
- テレビをむやみに上下左右に揺らさない
- 注意
- 掃除やお手入れのときは、 力をかけない
- 医療機器に近づけない
- 子どもや監督を必要とする 方などの手の届くところに 置かない
- 使用上のご注意
- 壁掛けユニットを取り 付ける
- 販売店様・特約店様用
- テレビがはみ出すような取り付けはしない
- エアコンの上や下にはテレビを取り付けない
- 取り付け手順に従って、 しっかり取り付ける
- 組み立て手順に従って、正しく組み立てる
- ネジは指定された位置に しっかりと締め付ける
- 取り付け作業中にテレビに 衝撃を与えない
- 垂直で平らな壁面にテレビを取り付ける
- 取り付け作業が適切に完了したら、ケーブル類を固定する
- 電源コードおよび接続ケーブルをはさまないようにする
- 壁掛けユニットを壁面に固定するネジは付属しません
- テレビを床に垂直に取り付けて固定する
- 作業を始める前に
- テレビを取り付ける壁の種類は？
- 木柱壁、または間柱のある石膏ボードの場合
- コンクリート、またはコンクリートブロック壁の場合
- 部品を確認する
- SU-WL900付属品
- 取り付けの準備をする
- A 木柱壁または間柱のある石膏ボードに壁掛けユニットを取り付ける
- 壁掛けブラケットを壁に取り付ける
- 取り付け位置を決める。
- ご注意
- WM1 を壁にあて、柱に合わせて穴あけ位置の印(4箇所)を付ける。
- 上部の印に下穴をあける。
- テレビの取り付け準備をする
- ネジで壁掛けユニットの左右を固定し、WM3 を取り付ける。
- 取り付け完了を確認する
- その他
- WM1 を壁に合わせて印を4箇所付ける。
- 印を付けたところに下穴をあける。
- INSTALLATION INFORMATION FOR USING SONY WALL-MOUNT BRACKET (SU-WL900)
- COMPATIBLE WALL-MOUNT HOLE PATTERN
- EXCEPT EGYPT
- EGYPT ONLY
- TO CUSTOMERS
- TO SONY DEALERS AND CONTRACTORS
- ON SAFETY
- WARNING
- PROFESSIONAL INSTALLATION REQUIRED
- TO SONY DEALERS
- BE SURE TO SUBCONTRACT THE INSTALLATION TO LICENSED CONTRACTORS AND KEEP CHILDREN AWAY DURING THE INSTALLATION
- BE SURE TO SUBCONTRACT MOVING OR DISMOUNTING OF THE TV TO LICENSED CONTRACTORS
- DO NOT REMOVE SCREWS, ETC., AFTER MOUNTING THE TV
- DO NOT MAKE ALTERATIONS TO THE PARTS OF THE WALL-MOUNT BRACKET
- DO NOT MOUNT ANY EQUIPMENT OTHER THAN THE INSTALLABLE PRODUCT
- DO NOT APPLY ANY LOAD OTHER THAN THE TV ON THE WALL-MOUNT BRACKET. DO NOT SHAKE THE TV LEFT/RIGHT, UP/DOWN
- DO NOT LEAN ON OR HANG FROM THE TV
- ALWAYS KEEP SMALL ACCESSORIES OUT OF THE REACH OF CHILDREN, SO THAT THEY ARE NOT MISTAKENLY SWALLOWED
- CAUTION
- DO NOT HANDLE THE PRODUCT WITH EXCESSIVE FORCE DURING CLEANING OR MAINTENANCE
- DO NOT PLACE THIS PRODUCT CLOSE TO MEDICAL DEVICES
- KEEP OUT OF THE REACH OF CHILDREN OR THE SUPERVISED INDIVIDUALS
- PRECAUTIONS
- INSTALLING THE WALL-MOUNT BRACKET
- DO NOT INSTALL THE WALL-MOUNT BRACKET ON WALL SURFACES WHERE THE CORNERS OR THE SIDES OF THE TV PROTRUDE AWAY FROM THE WALL SURFACE
- DO NOT INSTALL THE TV OVER OR UNDER AN AIR-CONDITIONER
- BE SURE TO INSTALL THE WALL-MOUNT BRACKET SECURELY TO THE WALL FOLLOWING THE INSTRUCTIONS IN THIS INSTRUCTION MANUAL
- BE SURE TO ASSEMBLE THE BRACKET PROPERLY FOLLOWING THE INSTRUCTED PROCEDURE EXPLAINED IN THIS INSTRUCTION MANUAL
- BE SURE TO TIGHTEN THE SCREWS SECURELY IN THE DESIGNATED POSITION
- BE CAREFUL NOT TO SUBJECT THE TV TO SHOCK DURING INSTALLATION
- BE SURE TO INSTALL THE TV ON A WALL THAT IS BOTH PERPENDICULAR AND FLAT
- AFTER PROPER INSTALLATION OF THE TV, SECURE THE CABLES PROPERLY
- DO NOT ALLOW THE AC POWER CORD (MAINS LEAD) OR THE CONNECTING CABLE TO BE PINCHED
- THE SCREWS NEEDED TO SECURE THE WALL-MOUNT BRACKET TO THE WALL ARE NOT SUPPLIED
- BEFORE GETTING STARTED
- WHAT IS YOUR WALL MADE OF
- SUPPLIED WITH SU-WL
- PREPARING FOR INSTALLATION
- A ATTACHING THE WALL-MOUNT BRACKET TO THE DRY WALL WITH STUDS
- INSTALLING THE WALL-MOUNT BRACKET TO THE WALL
- DECIDE ON THE INSTALLATION LOCATION
- NOTE
- ALIGN WM1 TO THE WALL AND MAKE FOUR MARKS ALIGNED WITH THE STUDS
- DRILL UPPER PILOT HOLES ON THE MARKS
- PRECAUTION
- PREPARING FOR THE INSTALLATION OF THE TV
- SCREW THE LEFT AND RIGHT SIDE OF THE WALL-MOUNT BRACKET AND ATTACH WM
- CONFIRMING THE COMPLETION OF THE INSTALLATION
- OTHER INFORMATION
- B ATTACHING THE WALL-MOUNT BRACKET TO THE SOLID CONCRETE OR CONCRETE BLOCK
- ALIGN WM1 TO THE WALL AND MAKE FOUR MARKS
- DRILL PILOT HOLES ON THE MARKS
- INFORMATIONS D'INSTALLATION POUR L'UTILISATION DU SUPPORT DE FIXATION MURALE SONY (SU-WL900)
- SCHÉMA DE TROU DE FIXATION MURALE COMPATIBLE
- SAUF L'ÉGYPTE
- ÉGYPTE UNIQUEMENT
- À L'ATTENTION DES CLIENTS
- A L'ATTENTION DES REVENDEURS ET INSTALLATEURS SONY
- SUPPORT DE FIXATION MURALE
- SÉCURITÉ
- AVERTISSEMENT
- INSTALLATION PAR UN PROFESSIONNEL REQUISE
- À L'ATTENTION DES DÉTAILLANTS SONY
- VEILLEZ À CONFIER L'INSTALLATION À DU PERSONNEL AGRÉÉ EN TENANT LES ENFANTS À L'ÉCART PENDANT L'INSTALLATION
- VEILLEZ À CONFIER LE DÉPLACEMENT OU LE DÉMONTAGE DU TÉLÉVISEUR À DES INSTALLATEURS AGRÉÉS
- NE RETIREZ PAS LES VIS, ETC. APRÈS L'INSTALLATION DU TÉLÉVISEUR
- NE MODIFIEZ PAS LES PIÈCES DU SUPPORT DE FIXATION MURALE
- N'INSTALLEZ AUCUN APPAREIL AUTRE QUE LE PRODUIT INSTALLABLE
- N'INSTALLEZ AUCUNE CHARGE AUTRE QUE LE TÉLÉVISEUR SUR LE SUPPORT DE FIXATION MURALE
- NE SECOUEZ PAS LE TÉLÉVISEUR VERS LA GAUCHE/DROITE, LE HAUT/BAS
- NE VOUS APPUYEZ PAS SUR LE TÉLÉVISEUR ET NE VOUS Y SUSPENDEZ PAS
- GARDEZ TOUJOURS LES PETITS ACCESSOIRES HORS DE PORTÉE DES ENFANTS, AFIN QU'ILS NE SOIENT PAS AVALÉS PAR ERREUR
- ATTENTION
- N'APPLIQUEZ AUCUNE FORCE EXCESSIVE SUR LE PRODUIT AU COURS DE L'ENTRETIEN OU DU NETTOYAGE DE L'APPAREIL
- NE PLACEZ PAS CE PRODUIT PRÈS D'APPAREILS MÉDICAUX
- CONSERVEZ-LE HORS DE LA PORTÉE DES ENFANTS OU DES PERSONNES ENCADRÉES
- PRÉCAUTIONS
- INSTALLATION DU SUPPORT DE FIXATION MURALE
- N'INSTALLEZ PAS LE SUPPORT DE FIXATION MURALE SUR UNE SURFACE OÙ LES COINS OU LES CÔTÉS DU TÉLÉVISEUR DÉPASSERAIENT
- N'INSTALLEZ PAS LE TÉLÉVISEUR SUR OU SOUS UN CLIMATISEUR
- VEILLEZ À INSTALLER LE SUPPORT DE FIXATION MURALE SOLIDEMENT EN SUIVANT LES INSTRUCTIONS DE CE MODE D'EMPLOI
- VEILLEZ À MONTER LE SUPPORT CORRECTEMENT EN SUIVANT LA PROCÉDURE DÉCRITE DANS CE MODE D'EMPLOI
- VEILLEZ À SERRER LES VIS SOLIDEMENT DANS LA POSITION INDIQUÉE
- VEILLEZ À NE PAS SOUMETTRE LE TÉLÉVISEUR À DES CHOCS PENDANT L'INSTALLATION
- VEILLEZ À INSTALLER LE TÉLÉVISEUR SUR UN MUR PARFAITEMENT VERTICAL ET PLAT
- UNE FOIS LE TÉLÉVISEUR INSTALLÉ CORRECTEMENT, FIXEZ SOLIDEMENT LES CÂBLES
- VEILLEZ À CE QUE LE CORDON D'ALIMENTATION CA OU LE CÂBLE DE RACCORDEMENT NE SOIT PAS COINCÉ NI ÉCRASÉ
- LES VIS NÉCESSAIRES À L'INSTALLATION DU SUPPORT DE FIXATION MURALE AU MUR NE SONT PAS FOURNIES
- AVANT DE COMMENCER
- DE QUOI EST FAITE VOTRE CLOISON
- FOURNIES AVEC LE SU-WL
- PRÉPARATION DE L'INSTALLATION
- A FIXATION DU SUPPORT DE FIXATION MURALE SUR UNE CLOISON SÈCHE AVEC MONTANTS
- INSTALLATION DU SUPPORT DE FIXATION MURALE AU MUR
- CHOISISSEZ L'EMPLACEMENT D'INSTALLATION
- REMARQUE
- ALIGNEZ LE WM1 À LA CLOISON ET FAITES QUATRE REPÈRES ALIGNÉS AUX MONTANTS
- PERCEZ DES TROUS DE GUIDAGE SUPÉRIEURS SUR LES REPÈRES
- INSTALLEZ LE WM1 SUR LA CLOISON À L'AIDE DES VIS (NON FOURNIES) ET DES RONDELLES ADAPTÉES (NON FOURNIES)
- MONTEZ LES VIS ET LES RONDELLES ADAPTÉES DANS LES TROUS
- RETIREZ LE BRAS DU SUPPORT JUSQU'AU BOUT
- PRÉPARATION À L'INSTALLATION DU TÉLÉVISEUR
- INSTALLATION DU TÉLÉVISEUR AU MUR
- VISSEZ LES CÔTÉS GAUCHE ET DROIT DU SUPPORT DE FIXATION MURALE ET FIXEZ WM
- POUR DÉPLACER LE TÉLÉVISEUR, SAISISSEZ-LE FERMEMENT PAR SA BASE
- VÉRIFICATION DE L'ACHÈVEMENT DE L'INSTALLATION
- INFORMATIONS COMPLÉMENTAIRES
- ALIGNEZ LE WM1 À LA CLOISON ET FAITES QUATRE REPÈRES
- PERCEZ DES TROUS DE GUIDAGE SUR LES REPÈRES
- INFORMACIÓN DE INSTALACIÓN PARA USAR EL SOPORTE DE PARED DE SONY (SU-WL900)
- PATRÓN DE ORIFICIOS DEL SOPORTE DE PARED COMPATIBLE
- EXCEPTO EGIPTO
- SOLAMENTE EGIPTO
- INFORMACIÓN PARA LOS CLIENTES
- INFORMACIÓN PARA LOS DISTRIBUIDORES Y CONTRATISTAS DE SONY
- SOPORTE DE PARED
- SEGURIDAD
- ADVERTENCIA
- INSTALACIÓN PROFESIONAL OBLIGATORIA
- INFORMACIÓN PARA LOS DISTRIBUIDORES DE SONY
- ASEGÚRESE DE CONTRATAR LA INSTALACIÓN A CONTRATISTAS AUTORIZADOS Y MANTENGA A LOS NIÑOS ALEJADOS DURANTE LA INSTALACIÓN
- ASEGÚRESE DE CONTRATAR EL TRASLADO O EL DESMONTAJE DEL TELEVISOR A CONTRATISTAS AUTORIZADOS
- NO QUITE LOS TORNILLOS, ETC., UNA VEZ MONTADO EL TELEVISOR
- NO MODIFIQUE LAS PIEZAS DEL SOPORTE DE PARED
- NO MONTE NINGÚN OTRO EQUIPO QUE NO SEA EL PRODUCTO INSTALABLE
- NO APLIQUE NINGÚN PESO QUE NO SEA EL PROPIO DEL TELEVISOR EN EL SOPORTE DE PARED
- NO SACUDA EL TELEVISOR HACIA LA IZQUIERDA, LA DERECHA, ARRIBA O ABAJO
- NO SE APOYE EN EL TELEVISOR NI SE CUELGUE DE ÉSTE
- SIEMPRE MANTENGA LOS ACCESORIOS PEQUEÑOS FUERA DEL ALCANCE DE LOS NIÑOS PARA EVITAR SU INGESTIÓN ACCIDENTAL
- PRECAUCIÓN
- NO MANIPULE EL PRODUCTO CON FUERZA EXCESIVA CUANDO REALICE SU LIMPIEZA O MANTENIMIENTO
- NO PONER ESTE PRODUCTO CERCA DE APARATOS MÉDICOS
- MANTENER LEJOS DEL ALCANCE DE LOS NIÑOS Y DE PERSONAS BAJO SUPERVISIÓN
- PRECAUCIONES
- INSTALACIÓN DEL SOPORTE DE PARED
- NO INSTALE EL SOPORTE DE PARED EN SUPERFICIES DE PAREDES EN LAS QUE PUEDAN SOBRESALIR LAS ESQUINAS O LOS LADOS DEL TELEVISOR
- NO INSTALE EL TELEVISOR ENCIMA NI DEBAJO DE UN APARATO DE AIRE ACONDICIONADO
- ASEGÚRESE DE INSTALAR EL SOPORTE DE PARED FIRMEMENTE EN LA PARED SIGUIENDO LAS INSTRUCCIONES DE ESTE MANUAL DE INSTRUCCIONES
- EFECTÚE CORRECTAMENTE EL MONTAJE DEL SOPORTE SIGUIENDO EL PROCEDIMIENTO DESCRITO EN ESTE MANUAL DE INSTRUCCIONES
- ASEGÚRESE DE APRETAR BIEN LOS TORNILLOS EN LA POSICIÓN CORRESPONDIENTE
- PROCURE QUE EL TELEVISOR NO RECIBA GOLPES DURANTE LA INSTALACIÓN
- ASEGÚRESE DE INSTALAR EL TELEVISOR EN UNA PARED QUE SEA PERPENDICULAR Y PLANA
- UNA VEZ QUE HAYA INSTALADO CORRECTAMENTE EL TELEVISOR, FIJE ADECUADAMENTE LOS CABLES
- EVITE QUE EL CABLE DE ALIMENTACIÓN DE CA O EL CABLE DE CONEXIÓN QUEDEN ATRAPADOS
- LOS TORNILLOS NECESARIOS PARA FIJAR EL SOPORTE DE PARED A LA PARED NO ESTÁN INCLUIDOS
- ANTES DE EMPEZAR
- ¿DE QUÉ MATERIAL ES LA PARED
- VERIFICACIÓN DE LAS PIEZAS
- SUMINISTRADO CON SU-WL
- PREPARACIÓN PARA LA INSTALACIÓN
- INSTALACIÓN DEL SOPORTE DE PARED EN LA PARED
- DECIDA LA UBICACIÓN DE INSTALACIÓN
- NOTA
- TALADRE LOS AGUJEROS GUÍA SUPERIORES EN LAS MARCAS
- INSTALE WM1 EN LA PARED USANDO LOS TORNILLOS (NO SUMINISTRADOS) Y LAS ARANDELAS (NO SUMINISTRADAS) ADECUADOS
- TALADRE LOS AGUJEROS GUÍA INFERIORES EN LAS MARCAS. (CONSULTE EL PASO 4 PARA VER LAS INSTRUCCIONES PARA TALADRAR.)
- COLOQUE LOS TORNILLOS Y LAS ARANDELAS ADECUADOS EN LOS AGUJEROS
- EXTIENDA EL BRAZO DEL SOPORTE HASTA EL TOPE
- PREPARACIÓN PARA INSTALAR EL TELEVISOR
- INSTALACIÓN DEL TELEVISOR EN LA PARED
- ATORNILLE EL LADO IZQUIERDO Y EL LADO DERECHO DEL SOPORTE DE PARED Y FIJE EL WM
- CONFIRMACIÓN DEL FINAL DE LA INSTALACIÓN
- INFORMACIÓN ADICIONAL
- ALINEE WM1 CON LA PARED Y REALICE CUATRO MARCAS
- TALADRE LOS ORIFICIOS EN LAS MARCAS
- AL MOVER EL TELEVISOR, SUJÉTELO CON FUERZA POR LA BASE
- INSTALLATIONSINFORMATIONEN ZUM VERWENDEN DER WANDHALTERUNG (SU-WL900) VON SONY
- KOMPATIBLES LOCHMUSTER FÜR DIE WANDMONTAGE
- WANDHALTERUNG
- HINWEISE ZUR SICHERHEIT
- FÜR DEN KUNDEN
- WARNUNG
- INSTALLATION DURCH EINEN FACHMANN ERFORDERLICH
- AN DIE SONY-HÄNDLER
- ÜBERLASSEN SIE DIE MONTAGE LIZENZIERTEN FACHLEUTEN UND HALTEN SIE KINDER WÄHREND DER MONTAGE FERN
- ÜBERLASSEN SIE DIE UMPOSITIONIERUNG BZW. DEN ABBAU DES FERNSEHGERÄTS EINEM LIZENZIERTEN FACHMANN
- ENTFERNEN SIE KEINE SCHRAUBEN USW., NACHDEM SIE DAS FERNSEHGERÄT MONTIERT HABEN
- NEHMEN SIE KEINE VERÄNDERUNGEN AN TEILEN DER WANDHALTERUNG VOR
- MONTIEREN SIE KEINE GERÄTE AUSSER DEM INSTALLIERBAREN PRODUKT
- BELASTEN SIE DIE WANDHALTERUNG NUR MIT DEM GEWICHT DES FERNSEHGERÄTS. SETZEN SIE DAS FERNSEHGERÄT KEINEN ERSCHÜTTERUNGEN NACH LINKS/RECHTS ODER OBEN/ UNTEN AUS
- LEHNEN UND HÄNGEN SIE SICH NICHT AN DAS FERNSEHGERÄT
- BEWAHREN SIE KLEINE ZUBEHÖRTEILE IMMER AUSSERHALB DER REICHWEITE VON KINDERN AUF, DAMIT DIESE NICHT IRRTÜMLICHERWEISE VERSCHLUCKT WERDEN
- VORSICHT
- ÜBEN SIE WÄHREND DER REINIGUNG ODER WARTUNG KEINE ÜBERMÄSSIGE GEWALT AUF DAS PRODUKT AUS
- DIESES PRODUKT NICHT IN DER NÄHE VON MEDIZINISCHEN GERÄTEN AUFSTELLEN
- AUSSER REICHWEITE VON KINDERN ODER BEAUFSICHTIGTEN PERSONEN HALTEN
- VORSICHTSHINWEISE
- MONTIEREN DER WANDHALTERUNG
- INSTALLIEREN SIE DIE WANDHALTERUNG NICHT AUF EINER WANDFLÄCHE, BEI DER DIE ECKEN DER KANTEN DES FERNSEHGERÄTS ÜBER DIE WANDFLÄCHE HINAUSRAGEN
- MONTIEREN SIE DAS FERNSEHGERÄT NICHT ÜBER ODER UNTER EINEM KLIMAGERÄT
- ACHTEN SIE DARAUF, DIE WANDHALTERUNG ENTSPRECHEND DEN ANWEISUNGEN IN DIESER ANLEITUNG SICHER AN DER WAND ZU MONTIEREN
- BAUEN SIE DIE HALTERUNG ORDNUNGSGEMÄSS ENTSPRECHEND DEN IN DIESER ANLEITUNG BESCHRIEBENEN SCHRITTEN ZUSAMMEN
- ZIEHEN SIE DIE SCHRAUBEN UNBEDINGT AN DEN DAFÜR VORGESEHENEN POSITIONEN FEST
- ACHTEN SIE DARAUF, DAS FERNSEHGERÄT WÄHREND DER MONTAGE KEINEN ERSCHÜTTERUNGEN AUSZUSETZEN
- ACHTEN SIE DARAUF, DAS FERNSEHGERÄT AN EINER WAND ZU MONTIEREN, DIE SENKRECHT UND EBEN IST
- SICHERN SIE DIE KABEL NACH DER ORDNUNGSGEMÄSSEN MONTAGE DES FERNSEHGERÄTS ORDNUNGSGEMÄSS
- VERHINDERN SIE, DASS DAS NETZ- ODER DIE VERBINDUNGSKABEL EINGEKLEMMT WERDEN
- DIE SCHRAUBEN ZUR SICHERUNG DER WANDHALTERUNG AN DER WAND SIND NICHT MITGELIEFERT
- BEVOR SIE BEGINNEN
- WORAUS BESTEHT IHRE WAND
- MIT DER SU-WL900 GELIEFERT
- VORBEREITUNG DER MONTAGE
- A ANBRINGEN DER WANDHALTERUNG AN TROCKENBAUWÄNDEN MIT STÄNDERN
- INSTALLATION DER WANDHALTERUNG AN DER WAND
- LEGEN SIE DIE MONTAGEPOSITION FEST
- HINWEIS
- RICHTEN SIE WM1 AN DER WAND AUS UND MACHEN SIE VIER MARKIERUNGEN, DIE AN DEN STÄNDERN AUSGERICHTET SIND
- BOHREN SIE AN DEN MARKIERUNGEN DIE OBEREN VORBOHRUNGEN
- BRINGEN SIE WM1 MIT GEEIGNETEN SCHRAUBEN (NICHT MITGELIEFERT) UND UNTERLEGSCHEIBEN (NICHT MITGELIEFERT) AN DER WAND AN
- VORSICHTSMASSNAHME
- BOHREN SIE AN DEN MARKIERUNGEN DIE UNTEREN VORBOHRUNGEN. (BEACHTEN SIE DIE BOHRANWEISUNGEN IN SCHRITT 4.)
- SETZEN SIE GEEIGNETE SCHRAUBEN UND UNTERLEGSCHEIBEN IN DIE BOHRUNGEN EIN
- ZIEHEN SIE DEN ARM DER HALTERUNG BIS ZUM ANSCHLAG HERAUS
- VORBEREITUNG DER MONTAGE DES FERNSEHGERÄTS
- MONTIEREN DES FERNSEHGERÄTS AN DER WAND
- SCHRAUBEN SIE DIE LINKE UND RECHTE SEITE DER WANDHALTERUNG AN UND BEFESTIGEN SIE WM
- WENN SIE DAS FERNSEHGERÄT BEWEGEN, HALTEN SIE ES GUT AN DER UNTERSEITE FEST
- ÜBERPRÜFEN DER ABGESCHLOSSENEN MONTAGE
- SONSTIGE INFORMATIONEN
- B BRINGEN SIE DIE WANDHALTERUNG AN DER MASSIVBETON- ODER BETONBLOCKSTEINWAND AN
- RICHTEN SIE WM1 AN DER WAND AUS UND MACHEN SIE VIER MARKIERUNGEN
- BOHREN SIE VORBOHRUNGEN AN DEN MARKIERTEN STELLEN
- INSTALLATIE-INFORMATIE VOOR DE SONY-WANDMONTAGESTEUN (SU-WL900)
- COMPATIBEL GATENPATROON VOOR WANDBEVESTIGING
- BEHALVE EGYPTE
- ALLEEN EGYPTE
- AAN DE KLANTEN
- AAN SONY-DEALERS EN INSTALLATEURS
- WANDMONTAGESTEUN
- VEILIGHEID
- WAARSCHUWING
- PROFESSIONELE INSTALLATIE VEREIST
- AAN SONY-DEALERS
- BESTEED DE INSTALLATIE UIT AAN BEVOEGDE INSTALLATEURS EN HOUD KINDEREN UIT DE BUURT TIJDENS DE INSTALLATIE
- ALS U DE TV WILT VERPLAATSEN OF VAN DE STEUN WILT HALEN, MOET U DIT WERK UITBESTEDEN AAN BEVOEGDE INSTALLATEURS
- VERWIJDER DE SCHROEVEN NIET NADAT DE TV AAN DE STEUN IS BEVESTIGD
- BRENG GEEN AANPASSINGEN AAN DE ONDERDELEN VAN DE WANDMONTAGESTEUN AAN
- INSTALLEER GEEN ANDERE APPARATUUR DAN HET INSTALLEERBARE PRODUCT
- BEVESTIG GEEN ANDER GEWICHT DAN DE TV AAN DE WANDMONTAGESTEUN. SCHUD DE TV NIET VAN LINKS NAAR RECHTS OF OP EN NEER
- LEUN NIET OP EN HANG NIET AAN DE TV
- HOUD KLEINE ACCESSOIRES ALTIJD BUITEN HET BEREIK VAN KINDEREN, ZODAT ZE NIET PER ONGELUK WORDEN INGESLIKT
- OPGELET
- OEFEN NIET TE VEEL DRUK UIT OP HET PRODUCT ALS U DIT REINIGT OF ONDERHOUDT
- PLAATS DIT PRODUCT NIET DICHTBIJ MEDISCHE APPARATUUR
- HOUD BUITEN HET BEREIK VAN KINDEREN OF PERSONEN DIE ONDER TOEZICHT STAAN
- VOORZORGSMAATREGELEN
- DE WANDMONTAGESTEUN INSTALLEREN
- INSTALLEER DE WANDMONTAGESTEUN NIET OP EEN MUUROPPERVLAK WAARBIJ DE HOEKEN OF DE ZIJKANTEN VAN DE TV DE WAND NIET RAKEN
- INSTALLEER DE TV NIET BOVEN OF ONDER EEN AIRCONDITIONER
- BEVESTIG DE WANDMONTAGESTEUN STEVIG AAN DE MUUR VOLGENS DE INSTRUCTIES IN DEZE GEBRUIKSAANWIJZING
- ZORG ERVOOR DAT U DE STEUN CORRECT MONTEERT VOLGENS DE INSTRUCTIES IN DEZE GEBRUIKSAANWIJZING
- DRAAI DE SCHROEVEN STEVIG VAST OP DE AANGEGEVEN PLAATS
- STEL DE TV NIET BLOOT AAN SCHOKKEN TIJDENS DE INSTALLATIE
- BEVESTIG DE TV AAN EEN VLAKKE MUUR DIE LOODRECHT OP DE VLOER STAAT
- BUNDEL DE KABELS GOED SAMEN NA HET INSTALLEREN VAN DE TV
- ZORG ERVOOR DAT HET NETSNOER EN DE VERBINDINGSKABEL NIET GEKLEMD RAKEN
- DE SCHROEVEN DIE U NODIG HEBT OM DE WANDMONTAGESTEUN TE BEVESTIGEN, ZIJN NIET BIJGELEVERD
- VOOR U AAN DE SLAG GAAT
- WAARUIT BESTAAT DE MUUR
- BIJGELEVERD BIJ SU-WL
- DE VOORBEREIDINGEN TREFFEN VOOR DE INSTALLATIE
- A BEVESTIG DE WANDMONTAGESTEUN AAN DE GIPSPLAATWAND MET STIJLEN
- DE WANDMONTAGESTEUN AAN DE WAND BEVESTIGEN
- BEPAAL DE LOCATIE VAN DE INSTALLATIE
- OPMERKING
- PLAATS WM1 HORIZONTAAL TEGEN DE MUUR EN BRENG VIER MARKERINGEN AAN TER HOOGTE VAN DE STIJLEN
- BOOR GATEN VOOR IN DE BOVENSTE MARKERINGEN
- VOORZICHTIG
- DE INSTALLATIE VAN DE TV VOORBEREIDEN
- DE INSTALLATIE CONTROLEREN
- EXTRA INFORMATIE
- B DE WANDMONTAGESTEUN BEVESTIGEN AAN MASSIEF BETON OF BETONSTENEN
- BOOR PROEFGATEN OP DE MARKEERPUNTEN
- SCHROEF DE LINKER- EN RECHTERKANT VAN DE WANDMONTAGESTEUN VAST EN BEVESTIG WM
- HOUD DE TV TIJDENS HET VERPLAATSEN ERVAN STEVIG AAN DE ONDERKANT VAST
- INFORMAZIONI SULL'INSTALLAZIONE PER L'UTILIZZO DELLA STAFFA DI MONTAGGIO A PARETE SONY (SU-WL900)
- DISPOSIZIONE DEI FORI DI MONTAGGIO A PARETE COMPATIBILI
- AI CLIENTI
- STAFFA DI MONTAGGIO A PARETE
- INFORMAZIONI SULLA SICUREZZA
- AVVERTENZA
- INSTALLAZIONE PROFESSIONALE NECESSARIA
- INFORMAZIONI PER I RIVENDITORI SONY
- ASSICURARSI CHE L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE AUTORIZZATO E TENERE LONTANI I BAMBINI DURANTE L'INSTALLAZIONE
- ASSICURARSI CHE LO SPOSTAMENTO O LO SMONTAGGIO DEL TELEVISORE VENGANO ESEGUITI DA PERSONALE AUTORIZZATO
- DOPO AVER COMPLETATO IL MONTAGGIO DEL TELEVISORE, NON RIMUOVERE VITI O ALTRI ELEMENTI SIMILI
- NON EFFETTUARE MODIFICHE SULLA STAFFA DI MONTAGGIO A PARETE
- NON MONTARE PRODOTTI DIVERSI DA QUELLI INSTALLATI
- NON COLLOCARE ALTRI OGGETTI DIVERSI DAL TELEVISORE SULLA STAFFA DI MONTAGGIO A PARETE
- NON SCUOTERE IL TELEVISORE VERSO DESTRA/SINISTRA O VERSO L'ALTO/IL BASSO
- NON APPOGGIARSI NÉ AGGRAPPARSI AL TELEVISORE
- TENERE SEMPRE I PICCOLI ACCESSORI FUORI DALLA PORTATA DEI BAMBINI, IN MODO CHE NON VENGANO INGERITI PER ERRORE
- ATTENZIONE
- NON ESERCITARE UNA PRESSIONE ECCESSIVA SUL PRODOTTO DURANTE LE OPERAZIONI DI PULIZIA O MANUTENZIONE
- NON COLLOCARE QUESTO PRODOTTO NELLE VICINANZE DI DISPOSITIVI MEDICALI
- CONSERVARE FUORI DALLA PORTATA DEI BAMBINI O DI SOGGETTI CHE NECESSITANO DI SUPERVISIONE
- PRECAUZIONI
- INSTALLAZIONE DELLA STAFFA DI MONTAGGIO A PARETE
- NON INSTALLARE IL TELEVISORE SOPRA O SOTTO UN CONDIZIONATORE D'ARIA
- ACCERTARSI DI INSTALLARE SALDAMENTE LA STAFFA DI MONTAGGIO A PARETE RISPETTANDO LE ISTRUZIONI CONTENUTE IN QUESTO MANUALE D'USO
- ACCERTARSI DI MONTARE CORRETTAMENTE LA STAFFA RISPETTANDO LA PROCEDURA SPIEGATA NEL PRESENTE MANUALE D'USO
- ACCERTARSI DI SERRARE SALDAMENTE LE VITI NELLA POSIZIONE INDICATA
- EVITARE CHE IL TELEVISORE SUBISCA URTI DURANTE L'INSTALLAZIONE
- ACCERTARSI DI INSTALLARE IL TELEVISORE SU UNA PARETE PERPENDICOLARE E PIANA
- DOPO AVER COMPLETATO CORRETTAMENTE L'INSTALLAZIONE DEL TELEVISORE, FISSARE CORRETTAMENTE I CAVI
- VERIFICARE CHE IL CAVO DI ALIMENTAZIONE CA O IL CAVO DI COLLEGAMENTO NON RIMANGANO INCASTRATI
- LE VITI NECESSARIE PER L'INSTALLAZIONE DELLA STAFFA DI MONTAGGIO A PARETE NON SONO FORNITE IN DOTAZIONE
- OPERAZIONI PRELIMINARI
- DI COSA È FATTA LA PARETE
- CONTROLLO DEGLI ELEMENTI
- IN DOTAZIONE CON SU-WL
- PREPARAZIONE PER L'INSTALLAZIONE
- A FISSAGGIO DELLA STAFFA DI MONTAGGIO A PARETE SULLA PARETE IN CARTONGESSO CON MONTANTI
- INSTALLAZIONE DELLA STAFFA DI MONTAGGIO A PARETE ALLA PARETE
- SCEGLIERE LA POSIZIONE DI INSTALLAZIONE
- EFFETTUARE QUINDI I FORI SUPERIORI IN CORRISPONDENZA DEI CONTRASSEGNI
- INSTALLARE WM1 SULLA PARETE UTILIZZANDO LE VITI (NON IN DOTAZIONE) E LE RONDELLE (NON IN DOTAZIONE) APPROPRIATE
- EFFETTUARE I FORI INFERIORI IN CORRISPONDENZA DEI CONTRASSEGNI. (FARE RIFERIMENTO AL PUNTO 4 PER LE ISTRUZIONI SU COME ESEGUIRE I FORI.)
- INSERIRE LE VITI E LE RONDELLE APPROPRIATE NEI FORI
- ESTRARRE COMPLETAMENTE IL BRACCIO DELLA STAFFA
- PREPARAZIONE PER L'INSTALLAZIONE DEL TELEVISORE
- INSTALLAZIONE DEL TELEVISORE A PARETE
- AVVITARE IL LATO SINISTRO E DESTRO DELLA STAFFA DI MONTAGGIO A PARETE E COLLEGARE WM
- CONTROLLO FINALE DOPO L'INSTALLAZIONE
- ALTRE INFORMAZIONI
- ALLINEARE WM1 ALLA PARETE E FARE QUATTRO CONTRASSEGNI
- FARE I FORI BASANDOSI SUI CONTRASSEGNI
- INSTALLATIONSINFORMATION FÖR ANVÄNDNING AV SONY VÄGGFÄSTE (SU-WL900)
- KOMPATIBELT HÅLMÖNSTER FÖR VÄGGMONTERING
- VÄGGFÄSTE
- OM SÄKERHET
- TILL KUNDER
- INSTALLATION MÅSTE UTFÖRAS AV KUNNIGA PERSONER
- TILL SONY-ÅTERFÖRSÄLJARE
- ÖVERLÅT INSTALLATIONEN TILL BEHÖRIG PERSONAL OCH SE TILL ATT BARN INTE BEFINNER SIG I NÄRHETEN NÄR INSTALLATIONEN UTFÖRS
- ÖVERLÅT FÖRFLYTTNING ELLER NEDMONTERING AV TV:N TILL BEHÖRIG PERSON
- TA INTE UR NÅGRA SKRUVAR ETC. EFTER ATT TV:N MONTERATS
- MODIFIERA INTE VÄGGFÄSTETS OLIKA DELAR
- MONTERA INGEN ANNAN UTRUSTNING ÄN DEN INSTALLERBARA PRODUKTEN
- UTSÄTT INTE VÄGGFÄSTET FÖR ANNAN BELASTNING ÄN DEN FRÅN TV:N
- SKAKA INTE TV:N ÅT VÄNSTER/HÖGER, UPPÅT/NEDÅT
- LUTA DIG INTE MOT ELLER HÄNG PÅ TV:N
- FÖRVARA ALLTID SMÅ TILLBEHÖR UTOM RÄCKHÅLL FÖR BARN, SÅ ATT DE INTE SVÄLJS AV MISSTAG
- SE UPP
- HANTERA ENHETEN FÖRSIKTIG NÄR DU RENGÖR DEN ELLER UTFÖR UNDERHÅLL
- PLACERA INTE DENNA PRODUKT I NÄRHETEN AV MEDICINSK UTRUSTNING
- FÖRVARA PRODUKTEN UTOM RÄCKHÅLL FÖR BARN ELLER ÖVERVAKADE PERSONER
- FÖRSIKTIGHETSÅTGÄRDER
- INSTALLERA VÄGGFÄSTET
- TILL SONY- ÅTERFÖRSÄLJARE
- INSTALLERA INTE VÄGGFÄSTET PÅ EN YTA DÄR TV:NS HÖRN ELLER SIDOR SKJUTER UT FRÅN VÄGGEN
- INSTALLERA INTE TV:N ÖVER ELLER UNDER EN LUFTKONDITIONERINGSANLÄGGNING
- FÖLJ ANVISNINGARNA I DEN HÄR BRUKSANVISNINGEN NOGA SÅ ATT MONTERINGEN AV VÄGGFÄSTET UPPFYLLER SÄKERHETSKRAVEN
- SE TILL ATT FÄSTET MONTERAS IHOP KORREKT ENLIGT INSTRUKTIONERNA I BRUKSANVISNINGEN
- FÄST OCH DRA ÅT SKRUVARNA PÅ DEN PLATS DÄR DE ÄR AVSEDDA ATT SITTA
- UTSÄTT INTE TV:N FÖR STÖTAR VID INSTALLATIONEN
- INSTALLERA TV:N PÅ EN VÄGG SOM ÄR BÅDE LODRÄT OCH SLÄT
- NÄR TV:N INSTALLERATS PÅ RÄTT SÄTT FÄSTER DU KABLARNA ORDENTLIGT
- SE TILL ATT INTE NÄTKABELN ELLER ANSLUTNINGSKABELN KOMMER I KLÄM
- SKRUVARNA SOM BEHÖVS FÖR ATT SKRUVA FAST VÄGGFÄSTET PÅ VÄGGEN MEDFÖLJER EJ
- INNAN DU BÖRJAR
- VAD ÄR DIN VÄGG BYGGD AV
- MEDFÖLJER SU-WL
- FÖRBEREDA INSTALLATIONEN
- A MONTERA VÄGGFÄSTET PÅ GIPSVÄGG MED TRÄREGLAR
- MONTERA VÄGGFÄSTET PÅ VÄGGEN
- VÄLJ INSTALLATIONSPLATS
- OBS
- RIKTA IN WM1 MOT VÄGGEN OCH GÖR FYRA MARKERINGAR SOM ÄR INRIKTADE LÄNGS TRÄREGLARNA
- BORRA ÖVRE PILOTHÅL PÅ MARKERINGARNA
- FÖRSIKTIGHETSÅTGÄRD
- FÖRBERED INSTALLATIONEN AV TV:N
- KONTROLLERA ATT INSTALLATIONEN HAR SLUTFÖRTS
- ÖVRIG INFORMATION
- B MONTERA VÄGGFÄSTET PÅ MASSIV BETONG ELLER BETONGBLOCK
- RIKTA IN WM1 MOT VÄGGEN OCH GÖR FYRA MARKERINGAR
- BORRA LEDHÅL I DE MARKERINGAR DU GJORT
- INSTALLERA WM1 PÅ VÄGGEN MED LÄMPLIGA SKRUVAR (MEDFÖLJER EJ) OCH BRICKOR (MEDFÖLJER EJ)
- DRA UT FÄSTETS ARM HELA VÄGEN
- SKRUVA FAST DEN VÄNSTRA OCH HÖGRA SIDAN AV VÄGGFÄSTET OCH FÄST WM
- INFORMACJE DOTYCZĄCE INSTALACJI W CELU KORZYSTANIA Z UCHWYTU ŚCIENNEGO FIRMY SONY (SU-WL900)
- KOMPATYBILNE ROZMIESZCZENIE OTWORÓW DO MONTAŻU NA ŚCIANIE
- Z WYJĄTKIEM EGIPTU
- DOTYCZY TYLKO EGIPTU
- DO KLIENTÓW
- DO DYSTRYBUTORÓW SONY I WYKONAWCÓW
- UCHWYT ŚCIENNY
- INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
- OSTRZEŻENIE
- WYMAGANY FACHOWY MONTAŻ
- DO DYSTRYBUTORÓW SONY
- NALEŻY ZLECAĆ MONTAŻ LICENCJONOWANYM WYKONAWCOM I ZAPEWNIĆ, ABY PODCZAS MONTAŻU NIE ZNAJDOWAŁY SIĘ W POBLIŻU DZIECI
- NALEŻY ZLECAĆ PRZEMIESZCZANIE I DEMONTAŻ TELEWIZORA LICENCJONOWANYM WYKONAWCOM
- PO ZAMONTOWANIU TELEWIZORA NIE WYKRĘCAĆ ŚRUB ITP
- NIE MODYFIKOWAĆ ELEMENTÓW UCHWYTU ŚCIENNEGO
- NIE MONTOWAĆ INNYCH URZĄDZEŃ NIŻ INSTALOWANY PRODUKT
- NIE OBCIĄZAĆ UCHWYTU ŚCIENNEGO OBCIĄŻENIEM INNYM NIŻ TELEWIZOR
- NIE POTRZĄSAJ TELEWIZOREM NA BOKI ANI W GÓRE/W DÓŁ
- NIE WIESZAĆ SIĘ ANI NIE OPIERAĆ NA TELEWIZORZE
- ZAWSZE PRZECHOWYWAĆ MAŁE AKCESORIA W MIEJSCU NIEDOSTĘPNYM DLA DZIECI, ABY NIE DOSZŁO DO ICH PRZYPADKOWEGO POŁKNIĘCIA
- UWAGA
- PODCZAS CZYSZCZENIA I KONSERWACJI NIE WYWIERAĆ ZBYT MOCNEGO NACISKU NA PRODUKT
- NIE UMIESZCZAĆ PRODUKTU W SĄSIEDZTWIE URZĄDZEŃ MEDYCZNYCH
- PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI LUB OSÓB WYMAGAJĄCYCH NADZORU
- ŚRODKI OSTROŻNOŚCI
- MONTAŻ UCHWYTU ŚCIENNEGO
- NIE MONTOWAĆ UCHWYTU ŚCIENNEGO NA POWIERZCHNIACH, W PRZYPADKU KTÓRYCH NAROŻNIKI LUB BOKI TELEWIZORA MOGŁYBY WYSTAWAĆ POZA POWIERZCHNIĘ
- NIE MONTOWAĆ TELEWIZORA NAD LUB POD KLIMATYZATOREM
- UCHWYT ŚCIENNY NALEŻY MOCNO ZAMOCOWAĆ DO ŚCIANY, ZGODNIE ZE WSKAZÓWKAMI PODANYMI W TEJ INSTRUKCJI OBSŁUGI
- UCHWYT NALEŻY ZAMONTOWAĆ W PRAWIDŁOWY SPOSÓB, ZGODNIE ZE WSKAZÓWKAMI PODANYMI W TEJ INSTRUKCJI OBSŁUGI
- ŚRUBY NALEŻY MOCNO WKRĘCAĆ W WYZNACZONYCH MIEJSCACH
- NIE NARAŻAĆ TELEWIZORA NA WSTRZĄSY PODCZAS MONTAŻU
- MONTOWAĆ TELEWIZOR NA ŚCIANIE PROSTOPADŁEJ DO PODŁOGI I PŁASKIEJ
- PO ZAMONTOWANIU TELEWIZORA W PRAWIDŁOWY SPOSÓB ZAMOCOWAĆ KABLE
- NIE DOPUSZCZAĆ DO ZACIŚNIĘCIA PRZEWODU ZASILAJĄCEGO LUB KABLI ŁĄCZĄCYCH
- ŚRUBY POTRZEBNE DO ZAMONTOWANIA UCHWYTU ŚCIENNEGO DO ŚCIANY NIE SĄ DOSTARCZONE
- PRZED ROZPOCZĘCIEM
- Z JAKIEGO MATERIAŁU WYKONANA JEST ŚCIANA
- DOSTARCZONE Z UCHWYTEM SU-WL
- PRZYGOTOWANIE DO MONTAŻU
- MONTAŻ UCHWYTU ŚCIENNEGO NA ŚCIANIE
- WYBRAĆ MIEJSCE MONTAŻU
- PRZYŁOŻYĆ ELEMENT WM1 DO ŚCIANY I OZNACZYĆ CZTERY MIEJSCA NA OTWORY NA BELKACH STELAŻU
- WYWIERCIĆ GÓRNE OTWORY PILOTAŻOWE W OZNACZONYCH PUNKTACH
- PRZYGOTOWANIE DO MONTAŻU TELEWIZORA
- SPRAWDZENIE KOMPLETNOŚCI MONTAŻU
- POZOSTAŁE INFORMACJE
- PRZYŁOŻYĆ ELEMENT WM1 DO ŚCIANY I OZNACZYĆ CZTERY MIEJSCA NA OTWORY NA ŚCIANIE
- WYWIERĆ OTWORY PILOTOWE W ZAZNACZONYCH PUNKTACH
- ZAMONTOWAĆ ELEMENT WM1 NA ŚCIANIE ZA POMOCĄ ODPOWIEDNICH WKRĘTÓW (NIE NALEŻĄ DO WYPOSAŻENIA) I PODKŁADEK (NIE NALEŻĄ DO WYPOSAŻENIA)
- WYCIĄGNĄĆ RAMIĘ WSPORNIKA AŻ DO SAMEGO KOŃCA
- PRZYKRĘCIĆ LEWĄ I PRAWĄ STRONĘ UCHWYTU ŚCIENNEGO I PRZYMOCOWAĆ WM
- INFORMAÇÕES DE INSTALAÇÃO PARA UTILIZAR O SUPORTE DE PAREDE SONY (SU-WL900)
- PADRÃO DE FURAÇÃO PARA O SUPORTE DE PAREDE COMPATÍVEL
- PARA OS CLIENTES
- PARA OS AGENTES E TÉCNICOS DA SONY
- SUPORTE DE PAREDE
- SEGURANÇA
- AVISO
- A INSTALAÇÃO TEM DE SER EFETUADA POR UM PROFISSIONAL
- PARA OS AGENTES DA SONY
- CERTIFIQUE-SE DE QUE A INSTALAÇÃO É EFETUADA POR REPRESENTANTES AUTORIZADOS E MANTENHA AS CRIANÇAS AFASTADAS DO LOCAL DURANTE A INSTALAÇÃO
- CONTRATE TÉCNICOS QUALIFICADOS PARA O TRANSPORTE E DESMONTAGEM DO TELEVISOR
- NÃO RETIRE OS PARAFUSOS, ETC., APÓS A DESMONTAGEM DO TELEVISOR
- NÃO FAÇA QUAISQUER ALTERAÇÕES NAS PEÇAS DO SUPORTE DE PAREDE
- NÃO INSTALE UM EQUIPAMENTO DIFERENTE DO PRODUTO A SER INSTALADO
- NÃO COLOQUE NENHUMA CARGA PARA ALÉM DO TELEVISOR NO SUPORTE DE PAREDE
- NÃO AGITE O TELEVISOR PARA A ESQUERDA/PARA A DIREITA, PARA CIMA/PARA BAIXO
- NÃO SE ENCOSTE NEM SE PENDURE NO TELEVISOR
- MANTENHA SEMPRE ACESSÓRIOS PEQUENOS FORA DO ALCANCE DE CRIANÇAS, DE FORMA QUE NÃO SEJAM ERRONEAMENTE INGERIDOS
- CUIDADO
- NÃO FAÇA DEMASIADA FORÇA DURANTE A LIMPEZA OU MANUTENÇÃO DO PRODUTO
- NÃO COLOQUE ESTE PRODUTO PERTO DE DISPOSITIVOS MÉDICOS
- MANTENHA FORA DO ALCANCE DE CRIANÇAS OU DE INDIVÍDUOS SUPERVISIONADOS
- PRECAUÇÕES
- INSTALAR O SUPORTE DE PAREDE
- NÃO INSTALE O SUPORTE DE PAREDE EM QUE OS CANTOS OU OS LADOS DO TELEVISOR FIQUEM AFASTADOS DA PAREDE
- NÃO INSTALE O TELEVISOR POR CIMA OU POR BAIXO DE UM APARELHO DE AR CONDICIONADO
- INSTALE O SUPORTE DE PAREDE COM FIRMEZA SEGUINDO AS INDICAÇÕES DESTE MANUAL DE INSTRUÇÕES
- MONTE O SUPORTE CORRETAMENTE, SEGUINDO O PROCEDIMENTO EXPLICADO NESTE MANUAL DE INSTRUÇÕES
- APERTE BEM OS PARAFUSOS NA POSIÇÃO CORRETA
- NÃO SUBMETA O TELEVISOR A QUALQUER CHOQUE DURANTE A INSTALAÇÃO
- INSTALE O TELEVISOR NUMA PAREDE PERPENDICULAR E PLANA
- DEPOIS DE INSTALAR CORRETAMENTE O TELEVISOR, FIXE BEM OS CABOS
- NÃO DEIXE O CABO DE ALIMENTAÇÃO CA, NEM O CABO DE LIGAÇÃO FICAREM TRILHADOS
- OS PARAFUSOS NECESSÁRIOS PARA FIXAR O SUPORTE DE PAREDE NÃO ESTÃO INCLUÍDOS
- ANTES DE COMEÇAR
- QUAL É O MATERIAL DA SUA PAREDE
- VERIFICAÇÃO DAS PEÇAS
- FORNECIDO COM O SU-WL
- PREPARAR A INSTALAÇÃO
- INSTALAR O SUPORTE DE PAREDE NA PAREDE
- DECIDA SOBRE A LOCALIZAÇÃO DA INSTALAÇÃO
- ALINHE A PEÇA WM1 NA PAREDE E FAÇA QUATRO MARCAS SOBRE OS BARROTES
- PERFURE ORIFÍCIOS PILOTO NAS MARCAS SUPERIORES
- PRECAUÇÃO
- PREPARAR A INSTALAÇÃO DO TELEVISOR
- INSTALAÇÃO DO TELEVISOR NA PAREDE
- INSTALE O WM7. (APENAS 26 MM)
- APARAFUSE OS LADOS ESQUERDO E DIREITO DO SUPORTE DE PAREDE E FIXE O WM
- CONFIRMAR A CONCLUSÃO DA INSTALAÇÃO
- OUTRAS INFORMAÇÕES
- ALINHE A PEÇA WM1 NA PAREDE E FAÇA QUATRO MARCAS
- PERFURE ORIFÍCIOS PILOTO NAS MARCAS
- INSTALE A PEÇA WM1 NA PAREDE COM OS PARAFUSOS ADEQUADOS (NÃO FORNECIDOS) E AS ANILHAS (NÃO FORNECIDAS)
- ESTENDA TOTALMENTE OS BRAÇOS DO SUPORTE
- QUANDO DESLOCAR O TELEVISOR, SEGURE-O COM FIRMEZA PELA BASE
- OPLYSNINGER OM MONTERING MED SONYS BESLAG TIL VÆGMONTERING (SU-WL900)
- KOMPATIBELT HULPROFIL TIL VÆGMONTERING
- UNDTAGEN EGYPTEN
- KUN EGYPTEN
- TIL KUNDER
- TIL SONY-FORHANDLERE OG INSTALLATØRER
- BESLAG TIL VÆGMONTERING
- OM SIKKERHED
- ADVARSEL
- KRÆVER PROFESSIONEL MONTERING
- TIL SONY-FORHANDLERE
- MONTERINGEN SKAL UDFØRES AF EN AUTORISERET INSTALLATØR. BØRN MÅ IKKE VÆRE I NÆRHEDEN UNDER MONTERINGEN
- FLYTNING ELLER AFMONTERING AF TV'ET SKAL UDFØRES AF EN AUTORISERET INSTALLATØR
- DU MÅ IKKE FJERNE SKRUER OSV., NÄR TV'ET ER MONTERET
- FORETAG IKKE ÆNDRINGER PÅ BESLAGET TIL VÆGMONTERING
- MONTER IKKE ANDET UDSTYR END DET THE INSTALLERBARE PRODUKT
- MONTER IKKE NOGEN ANDEN BELASTNING END TV'ET PÅ BESLAGET TIL VÆGMONTERING. RYST IKKE TV'ET MOD VENSTRE/HØJRE, OP/NED
- DU MÅ IKKE LÆNE DIG IND OVER TV'ET ELLER HÆNGE I DET
- OPBEVAR ALTID SMÅT TILBEHØR UTILGÆNGELIGT FOR BØRN, SÅ BØRNENE IKKE KOMMER TIL AT SLUGE TILBEHØRET VED ET UHELD
- FORSIGTIG
- HÅNDTER PRODUKTET FORSIGTIGT UNDER RENGØRING OG VEDLIGEHOLDELSE
- PLACER IKKE DETTE PRODUKT I NÆRHEDEN AF MEDICINSK UDSTYR
- HOLDES UDEN FOR RÆKKEVIDDE AF BØRN ELLER INDIVIDER UNDER TILSYN
- SIKKERHEDSFORANSTALTNINGER
- MONTERING AF BESLAGET TIL VÆGMONTERING
- MONTER IKKE BESLAGET TIL VÆGMONTERING PÅ FLADER, HVOR TV'ETS HJØRNER ELLER SIDER STIKKER FREM
- DU MÅ IKKE MONTERE TV'ET OVER ELLER UNDER ET KLIMAANLÆG
- SØRG FOR AT MONTERE BESLAGET TIL VÆGMONTERING SIKKERT PÅ VÆGGEN VED AT FØLGE INSTRUKTIONERNE I DENNE BETJENINGSVEJLEDNING
- SØRG FOR AT SAMLE BESLAGET KORREKT VED AT FØLGE DEN PROCEDURE, DER ER FORKLARET I DENNE BETJENINGSVEJLEDNING
- SØRG FOR AT STRAMME SKRUERNE TILSTRÆKKELIGT PÅ DEN ANGIVNE POSITION
- SØRG FOR, AT TV'ET IKKE UDSÆTTES FOR STØDPÅVIRKNINGER UNDER MONTERINGEN
- SØRG FOR AT MONTERE TV'ET PÅ EN VÆG, DER ER PLAN OG VINKELRET PÅ GULVET
- SØRG FOR AT SIKRE KABLERNE FORSVARLIGT EFTER KORREKT MONTERING AF TV'ET
- DU MÅ IKKE LADE STRØMKABLET ELLER TILSLUTNINGSKABLET BLIVE KLEMT
- DE SKRUER, DER SKAL BRUGES TIL AT FASTGØRE BESLAGET TIL VÆGMONTERING, MEDFØLGER IKKE
- FØR DU GÅR I GANG
- HVAD ER DIN VÆG LAVET AF
- FØLGER MED SU-WL
- KLARGØRING FOR INSTALLATION
- MONTERING AF BESLAGET TIL VÆGMONTERING PÅ VÆGGEN
- FIND TV'ETS PLACERING
- BEMÆRK
- ANBRING WM1 MOD VÆGGEN, JUSTER DET, OG LAV FIRE MÆRKER UD FOR STIVERNE
- UDFØR FORBORING VED DE ØVERSTE MÆRKER
- FORHOLDSREGLER
- GØR KLAR TIL MONTERING AF TV'ET
- KONTROLLER MONTERINGEN
- FLERE OPLYSNINGER
- SKRU PÅ VENSTRE OG HØJRE SIDE AF BESLAGET TIL VÆGMONTERING OG FASTGØR WM
- VED FLYTNING AF TV'ET SKAL DET HOLDES GODT FAST PÅ UNDERSIDEN
- ASENNUSTIEDOT SONYN SEINÄASENNUSKIINNITTIMEN (SU-WL900) KÄYTTÄMISEKSI
- YHTEENSOPIVA SEINÄASENNUKSEN RUUVIREIKIEN SIJAINTI
- PAITSI EGYPTI
- VAIN EGYPTI
- ASIAKKAILLE
- SONY-JÄLLEENMYYJILLE JA URAKOITSIJOILLE
- SEINÄASENNUSKIINNITIN
- TURVALLISUUS
- VAROITUS
- VAATII AMMATTILAISEN ASENNUKSEN
- SONY-JÄLLEENMYYJILLE
- ASENNUKSEN SAA SUORITTAA VAIN LUVALLINEN URAKOITSIJA. PIDÄ LAPSET POISSA ASENNUSALUEELTA ASENNUKSEN AIKANA
- VARMISTA, ETTÄ TV:N SIIRTÄÄ TAI IRROTTAA LUVALLINEN URAKOITSIJA
- ÄLÄ IRROTA RUUVEJA TMS. TV:N KIINNITYKSEN JÄLKEEN
- ÄLÄ TEE MUUTOKSIA SEINÄASENNUSKIINNITTI- MEN OSIIN
- ÄLÄ ASENNA MUITA LAITTEITA KUIN ASENNETTAVA TUOTE
- ÄLÄ KOHDISTA SEINÄASENNUSKIINNITTIMEEN TV:N LISÄKSI MUUTA KUORMAA
- ÄLÄ RAVISTA TV:TÄ VASEMMALLE/OIKEALLE TAI YLÖS/ALAS
- ÄLÄ NOJAA TV:HEN TAI RIIPU SIITÄ
- PIENIKOKOISET TARVIKKEET ON PIDETTÄVÄ AINA POISSA LASTEN ULOTTUVILTA NIIN, ETTÄ HE EIVÄT NIELE NIITÄ VAHINGOSSA
- VAROTOIMET
- ÄLÄ KÄYTÄ LIIKAA VOIMAA TUOTTEEN PUHDISTUKSEN TAI HUOLLON YHTEYDESSÄ
- ÄLÄ SIJOITA TÄTÄ LAITETTA LÄHELLE LÄÄKETIETEELLISIÄ LAITTEITA
- SÄILYTETTÄVÄ LASTEN TAI VALVOTTAVIEN HENKILÖIDEN ULOTTUMATTOMISSA
- SEINÄASENNUSKIINNITTIMEN ASENTAMINEN
- ÄLÄ ASENNA SEINÄASENNUSKIINNITINTÄ SEINÄPINTOIHIN, JOISSA TV:N KULMAT TAI SIVUT ULKONEVAT SEINÄPINNASTA
- ÄLÄ ASENNA TV:TÄ ILMASTOINTILAITTEEN YLÄ- TAI ALAPUOLELLE
- MUISTA ASENTAA SEINÄASENNUSKIINNITIN TUKEVASTI SEINÄÄN TÄSSÄ KÄYTTÖOPPAASSA ANNETTUJEN OHJEIDEN MUKAISESTI
- MUISTA KOOTA KIINNITIN OIKEIN NOUDATTAMALLA TÄSSÄ KÄYTTÖOPPAASSA SELITETTYÄ MENETELMÄÄ
- MUISTA KIRISTÄÄ RUUVIT KUNNOLLA TARKOITETTUIHIN KOHTIIN
- VARO KOHDISTAMASTA TV:HEN ISKUJA ASENNUKSEN AIKANA
- TV ON ASENNETTAVA SEINÄÄN, JOKA ON SEKÄ KOHTISUORA ETTÄ TASAINEN
- KUN TV ON ASENNETTU OIKEIN, KIINNITÄ KAAPELIT KUNNOLLA
- ÄLÄ ANNA VIRTAJOHDON JA LIITÄNTÄKAAPELIN JÄÄDÄ PURISTUKSIIN
- SEINÄASENNUSKIINNITTI- MEN SEINÄKIINNITYKSEEN TARVITTAVAT RUUVIT EIVÄT SISÄLLY TOIMITUKSEEN
- ENNEN ALOITTAMISTA
- MISTÄ SEINÄ ON TEHTY
- TOIMITETAAN SU-WL900:N MUKANA
- ASENNUKSEN VALMISTELU
- SEINÄASENNUSKIINNITTIMEN ASENTAMINEN SEINÄLLE
- MÄÄRITÄ ASENNUSPAIKKA
- HUOMAUTUS
- ASETA WM1 SEINÄN MUKAISESTI JA TEE NELJÄ MERKKIÄ KOOLAUSTEN KOHDALLE
- PORAA ALOITUSYLÄREIÄT MERKKIEN KOHDALLE
- TV:N ASENNUKSEN VALMISTELU
- ASENNUKSEN TARKISTAMINEN
- MUUTA TIETOA
- B SEINÄASENNUSKIINNITTIMEN KIINNITTÄMINEN BETONISEINÄÄN TAI TIILISEINÄÄN
- ASETA WM1 SEINÄN MUKAISESTI JA TEE NELJÄ MERKKIÄ
- PORAA ALOITUSREIÄT MERKKIEN KOHDALLE
- ASENNA WM1 SEINÄÄN SOPIVILLA RUUVEILLA (EI SISÄLLY TOIMITUKSEEN) JA ALUSLEVYILLÄ (EI SISÄLLY TOIMITUKSEEN)
- VEDÄ KIINNITTIMEN VARSI LOPPUUN SAAKKA
- KIINNITÄ SEINÄASENNUSKIINNITTIMEN VASEN JA OIKEA PUOLI RUUVEILLA JA KIINNITÄ WM
- INSTALLASJONSVEILEDNING FOR BRUK MED SONY VEGGMONTERINGSBRAKETT (SU-WL900)
- HULLMØNSTER FOR KOMPATIBELT VEGGFESTE
- UNNTATT EGYPT
- KUN EGYPT
- TIL SONY-FORHANDLERE OG -LEVERANDØRER
- VEGGMONTERINGSBRAKETT
- OM SIKKERHETEN
- PROFESJONELL INSTALLASJON KREVES
- OVERLAT INSTALLASJONEN TIL LISENSIERTE ENTREPRENØRER OG HOLD BARN UNNA UNDER INSTALLASJONEN
- OVERLAT FLYTTING ELLER DEMONTERING AV TV-EN TIL LISENSIERTE ENTREPRENØRER
- IKKE FJERN SKRUER E.L. ETTER MONTERING AV TV-EN
- IKKE GJØR ENDRINGER PÅ DELENE TIL VEGGMONTERINGSBRAKETTEN
- IKKE MONTER NOE ANNET UTSTYR ENN DET INSTALLERBARE PRODUKTET
- IKKE PÅFØR NOEN ANNEN VEKT ENN DEN FRA TV-EN PÅ VEGGMONTERINGSBRAKETTEN. IKKE RIST TV-EN TIL VENSTRE/HØYRE ELLER OPP/NED
- IKKE LEN DEG PÅ ELLER HENG FRA TV-EN
- DU MÅ ALLTID OPPBEVARE SMÅ TILBEHØR UTILGJENGELIG FOR BARN, SLIK AT DE IKKE SVELGES VED EN FEIL
- FORSIKTIG
- IKKE HÅNDTER PRODUKTET MED EKSTREM KRAFT UNDER RENGJØRING ELLER VEDLIKEHOLD
- DETTE PRODUKTET MÅ IKKE PLASSERES I NÆRHETEN AV MEDISINSKE ENHETER
- OPPBEVARES UTILGJENGELIG FOR BARN ELLER PERSONER SOM KREVER TILSYN
- INSTALLERE VEGGMONTERINGSBRAKETTEN
- IKKE MONTER VEGGMONTERINGSBRAKETTEN PÅ VEGGOVERFLATER HVOR HJØRNENE ELLER SIDENE AV TV-EN STIKKER FREM FRA VEGGOVERFLATEN
- IKKE INSTALLER TV-EN OVER ELLER UNDER ET KLIMAANLEGG
- SØRG FOR AT DU MONTERER VEGGMONTERINGSBRAKETTEN SIKKERT PÅ VEGGEN ETTER ANVISNINGENE I DENNE BRUKSANVISNINGEN
- SØRG FOR AT DU MONTERER BRAKETTEN RIKTIG ETTER ANVISNINGER FORKLART I DENNE BRUKSANVISNINGEN
- SØRG FOR AT DU STRAMMER SKRUENE GODT TIL I RIKTIG POSISJON
- VÆR FORSIKTIG SÅ TV-EN IKKE UTSETTES FOR STØT UNDER INSTALLASJON
- SØRG FOR AT DU INSTALLERER TV-EN PÅ EN VEGG SOM ER BÅDE VINKELRETT OG FLAT
- ETTER RIKTIG INSTALLASJON AV TV-EN, MÅ DU FESTE KABLENE PÅ RIKTIG MÅTE
- IKKE LA STRØMLEDNINGEN ELLER FORBINDELSESLEDNINGEN KOMME I KLEM
- SKRUENE SOM ER NØDVENDIGE FOR Å SIKRE VEGGMONTERINGSBRAKETTEN TIL VEGGEN FØLGER IKKE MED
- FØR DU KOMMER I GANG
- HVA ER VEGGEN LAGET AV
- INKLUDERT MED SU-WL
- FORBEREDE INSTALLASJONEN
- A FEST VEGGMONTERINGSBRAKETTEN TIL GIPSPLATEVEGGEN MED STENDERE
- INSTALLERE VEGGMONTERINGSBRAKETTEN PÅ VEGGEN
- BESTEMME INSTALLASJONSSTEDET
- MERKNAD
- SETT WM1 PÅ LINJE PÅ VEGGEN OG SETT FIRE MERKER PÅ LINJE MED STIFTENE
- LAG DE ØVRE PRØVEHULLENE PÅ MERKENE MED EN BOREMASKIN
- FORHOLDSREGEL
- FORBEREDE INSTALLASJONEN AV TV-EN
- BEKREFTE FULLFØRINGEN AV INSTALLASJONEN
- ANNEN INFORMASJON
- SETT WM1 PÅ LINJE PÅ VEGGEN OG SETT FIRE MERKER
- DRILL LEDEHULL PÅ MERKENE
- MONTER WM1 PÅ VEGGEN MED EGNEDE SKRUER (MEDFØLGER IKKE) OG SKIVER (MEDFØLGER IKKE)
- DRA ARMEN PÅ BRAKETTEN HELT UT
- ΠΛΗΡΟΦΟΡΊΕΣ ΕΓΚΑΤΆΣΤΑΣΗΣ ΓΙΑ ΤΗ ΧΡΉΣΗ ΤΗΣ ΕΠΙΤΟΊΧΙΑΣ ΒΆΣΗΣ ΤΗΣ SONY (SU-WL900)
- ΣΥΜΒΑΤΌ ΜΟΤΊΒΟ ΟΠΏΝ ΕΠΙΤΟΊΧΙΑΣ ΤΟΠΟΘΈΤΗΣΗΣ
- ΕΠΙΤΟΊΧΙΑ ΒΆΣΗ
- ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΑΣΦΆΛΕΙΑ
- ΠΡΟΣ ΤΟΥΣ ΠΕΛΆΤΕΣ
- ΠΡΟΕΙΔΟΠΟΙΗΣΗ
- ΑΠΑΙΤΕΙΤΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΟ ΕΙΔΙΚΟ
- ΠΡΟΣ ΤΟΥΣ ΑΝΤΙΠΡΟΣΏΠΟΥΣ ΤΗΣ SONY
- ΦΡΟΝΤΊΣΤΕ ΝΑ ΑΝΑΘΈΣΕΤΕ ΤΗΝ ΕΓΚΑΤΆΣΤΑΣΗ ΣΕ ΕΞΟΥΣΙΟΔΟΤΗΜΈΝΟΥΣ ΤΕΧΝΙΚΟΎΣ ΚΑΙ ΚΡΑΤΉΣΤΕ ΜΑΚΡΙΆ ΤΑ ΠΑΙΔΙΆ ΚΑΤΆ ΤΗ ΔΙΆΡΚΕΙΑ ΤΗΣ ΕΓΚΑΤΆΣΤΑΣΗΣ
- ΑΝΑΘΈΣΤΕ ΤΗ ΜΕΤΑΦΟΡΆ Ή ΤΗΝ ΑΦΑΊΡΕΣΗ ΤΗΣ ΤΗΛΕΌΡΑΣΗΣ ΣΕ ΕΞΟΥΣΙΟΔΟΤΗΜΈΝΟΥΣ ΤΕΧΝΙΚΟΎΣ
- ΜΗΝ ΑΦΑΙΡΕΊΤΕ ΒΊΔΕΣ ΚΛΠ. ΜΕΤΆ ΤΗΝ ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΤΗΛΕΌΡΑΣΗΣ
- ΜΗΝ ΤΡΟΠΟΠΟΙΕΊΤΕ ΤΑ ΕΞΑΡΤΉΜΑΤΑ ΤΗΣ ΕΠΙΤΟΊΧΙΑΣ ΒΆΣΗΣ
- ΜΗΝ ΤΟΠΟΘΕΤΕΊΤΕ ΣΥΣΚΕΥΈΣ ΔΙΑΦΟΡΕΤΙΚΈΣ ΑΠΌ ΤΟ ΠΡΟΪΌΝ ΜΕ ΔΥΝΑΤΌΤΗΤΑ ΕΓΚΑΤΆΣΤΑΣΗΣ
- ΜΗΝ ΤΟΠΟΘΕΤΕΊΤΕ ΣΤΗΝ ΕΠΙΤΟΊΧΙΑ ΒΆΣΗ ΆΛΛΑ ΦΟΡΤΊΑ ΕΚΤΌΣ ΑΠΌ ΤΗΝ ΤΗΛΕΌΡΑΣΗ. ΜΗΝ ΚΙΝΕΊΤΕ ΤΗΝ ΤΗΛΕΌΡΑΣΗ ΠΡΟΣ ΤΑ ΑΡΙΣΤΕΡΆ/ΔΕΞΙΆ Ή ΠΡΟΣ ΤΑ ΠΆΝΩ/ΚΆΤΩ
- ΜΗΝ ΣΤΗΡΊΖΕΣΤΕ ΚΑΙ ΜΗΝ ΚΡΈΜΕΣΤΕ ΑΠΌ ΤΗΝ ΤΗΛΕΌΡΑΣΗ
- ΦΥΛΆΣΣΕΤΕ ΠΑΝΤΑ ΤΑ ΜΙΚΡΆ ΕΞΑΡΤΉΜΑΤΑ ΜΑΚΡΙΆ ΑΠΌ ΤΑ ΠΑΙΔΙΆ, ΏΣΤΕ ΝΑ ΜΗΝ ΤΑ ΚΑΤΑΠΙΟΎΝ ΚΑΤΆ ΛΆΘΟΣ
- ΠΡΟΣΟΧΗ
- ΜΗΝ ΑΣΚΕΊΤΕ ΥΠΕΡΒΟΛΙΚΉ ΔΎΝΑΜΗ ΣΤΟ ΠΡΟΪΌΝ ΚΑΤΆ ΤΟΝ ΚΑΘΑΡΙΣΜΌ Ή ΤΙΣ ΕΡΓΑΣΊΕΣ ΣΥΝΤΉΡΗΣΗΣ
- ΜΗΝ ΤΟΠΟΘΕΤΕΊΤΕ ΤΟ ΠΡΟΪΌΝ ΑΥΤΌ ΚΟΝΤΆ ΣΕ ΙΑΤΡΙΚΈΣ ΣΥΣΚΕΥΈΣ
- ΦΥΛΆΣΣΕΤΑΙ ΜΑΚΡΙΆ ΑΠΌ ΠΑΙΔΙΆ Ή ΆΤΟΜΑ ΠΟΥ ΤΕΛΟΎΝ ΥΠΌ ΕΠΙΤΉΡΗΣΗ
- ΠΡΟΦΥΛΆΞΕΙΣ
- ΕΓΚΑΤΆΣΤΑΣΗ ΤΗΣ ΕΠΙΤΟΊΧΙΑΣ ΒΆΣΗΣ
- ΜΗΝ ΕΓΚΑΘΙΣΤΆΤΕ ΤΗΝ ΕΠΙΤΟΊΧΙΑ ΒΆΣΗ ΣΕ ΕΠΙΦΆΝΕΙΕΣ ΤΟΊΧΟΥ ΌΠΟΥ ΟΙ ΓΩΝΊΕΣ Ή ΟΙ ΠΛΕΥΡΈΣ ΤΗΣ ΤΗΛΕΌΡΑΣΗΣ ΘΑ ΠΡΟΕΞΈΧΟΥΝ ΑΠΌ ΤΗΝ ΕΠΙΦΆΝΕΙΑ ΤΟΥ ΤΟΊΧΟΥ
- ΜΗΝ ΤΟΠΟΘΕΤΕΊΤΕ ΤΗΝ ΤΗΛΕΌΡΑΣΗ ΕΠΆΝΩ Ή ΚΆΤΩ ΑΠΌ ΣΥΣΚΕΥΈΣ ΚΛΙΜΑΤΙΣΜΟΎ
- ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗΝ ΕΠΙΤΟΊΧΙΑ ΒΆΣΗ ΣΤΑΘΕΡΆ ΣΤΟΝ ΤΟΊΧΟ, ΑΚΟΛΟΥΘΏΝΤΑΣ ΤΙΣ ΟΔΗΓΊΕΣ ΠΟΥ ΠΑΡΈΧΟΝΤΑΙ ΣΤΟ ΠΑΡΌΝ ΕΓΧΕΙΡΊΔΙΟ ΟΔΗΓΙΏΝ
- ΠΡΙΝ ΞΕΚΙΝΉΣΕΤΕ
- ΑΠΌ ΤΙ ΥΛΙΚΌ ΕΊΝΑΙ ΚΑΤΑΣΚΕΥΑΣΜΈΝΟΣ Ο ΤΟΊΧΟΣ ΣΑΣ
- ΠΑΡΈΧΟΝΤΑΙ ΜΕ ΤΟ ΜΟΝΤΈΛΟ SU-WL
- ΠΡΟΕΤΟΙΜΑΣΊΑ ΓΙΑ ΤΟΠΟΘΈΤΗΣΗ
- A ΣΎΝΔΕΣΗ ΤΗΣ ΕΠΙΤΟΊΧΙΑΣ ΒΆΣΗΣ ΣΤΗΝ ΓΥΨΟΣΑΝΊΔΑ ΜΕ ΚΑΡΦΙΆ
- ΕΓΚΑΤΆΣΤΑΣΗ ΤΗΣ ΕΠΙΤΟΊΧΙΑΣ ΒΆΣΗΣ ΣΤΟΝ ΤΟΊΧΟ
- ΚΑΘΟΡΊΣΤΕ ΤΗ ΘΈΣΗ ΤΟΠΟΘΈΤΗΣΗΣ
- ΣΗΜΕΊΩΣΗ
- ΑΝΟΊΞΤΕ ΤΙΣ ΕΠΆΝΩ ΟΠΈΣ ΟΔΗΓΟΎΣ ΣΤΑ ΣΗΜΆΔΙΑ
- ΤΟΠΟΘΕΤΉΣΤΕ ΤΟ ΤΜΉΜΑ WM1 ΣΤΟΝ ΤΟΊΧΟ ΧΡΗΣΙΜΟΠΟΙΏΝΤΑΣ ΚΑΤΆΛΛΗΛΕΣ ΒΊΔΕΣ (ΔΕΝ ΠΑΡΈΧΟΝΤΑΙ) ΚΑΙ ΡΟΔΈΛΕΣ (ΔΕΝ ΠΑΡΈΧΟΝΤΑΙ)
- ΠΡΟΣΟΧΉ
- ΑΝΟΊΞΤΕ ΤΙΣ ΚΆΤΩ ΟΠΈΣ ΟΔΗΓΟΎΣ ΣΤΑ ΣΗΜΆΔΙΑ. (ΑΝΑΤΡΈΞΤΕ ΣΤΟ ΒΉΜΑ 4 ΓΙΑ ΟΔΗΓΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗ ΔΙΆΝΟΙΞΗ ΤΩΝ ΟΠΏΝ.)
- ΤΟΠΟΘΕΤΉΣΤΕ ΤΙΣ ΚΑΤΆΛΛΗΛΕΣ ΒΊΔΕΣ ΚΑΙ ΡΟΔΈΛΕΣ ΣΤΙΣ ΟΠΈΣ
- ΤΡΑΒΉΞΤΕ ΤΟΝ ΒΡΑΧΊΟΝΑ ΤΗΣ ΒΆΣΗΣ ΜΈΧΡΙ ΤΈΡΜΑ
- ΠΡΟΕΤΟΙΜΑΣΊΑ ΓΙΑ ΤΗΝ ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΤΗΛΕΌΡΑΣΗΣ
- ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΤΗΛΕΌΡΑΣΗΣ ΣΤΟΝ ΤΟΊΧΟ
- ΒΙΔΏΣΤΕ ΤΗΝ ΑΡΙΣΤΕΡΉ ΚΑΙ ΤΗ ΔΕΞΙΆ ΠΛΕΥΡΆ ΤΗΣ ΕΠΙΤΟΊΧΙΑΣ ΒΆΣΗΣ ΚΑΙ ΣΥΝΔΈΣΤΕ ΤΟ WM
- ΕΠΑΛΉΘΕΥΣΗ ΤΗΣ ΟΛΟΚΛΉΡΩΣΗΣ ΤΩΝ ΕΡΓΑΣΙΏΝ ΤΟΠΟΘΈΤΗΣΗΣ
- ΆΛΛΕΣ ΠΛΗΡΟΦΟΡΊΕΣ
- B ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΠΙΤΟΊΧΙΑΣ ΒΆΣΗΣ ΣΤΟ ΣΥΜΠΑΓΈΣ ΤΣΙΜΈΝΤΟ Ή ΤΟΥΣ ΤΣΙΜΕΝΤΌΛΙΘΟΥΣ
- ΕΥΘΥΓΡΑΜΜΊΣΤΕ ΤΟ ΤΜΉΜΑ WM1 ΣΤΟΝ ΤΟΊΧΟ ΚΑΙ ΣΧΕΔΙΆΣΤΕ ΤΈΣΣΕΡΑ ΣΗΜΆΔΙΑ
- ΑΝΟΊΞΤΕ ΤΡΎΠΕΣ ΟΔΗΓΟΎΣ ΕΠΆΝΩ ΣΤΑ ΣΗΜΆΔΙΑ
- SZERELÉSI INFORMÁCIÓK A SONY FALI KONZOL (SU-WL900) HASZNÁLATÁHOZ
- KOMPATIBILIS FALI KONZOL FURATMINTÁJA
- KIVÉVE EGYIPTOM
- CSAK EGYIPTOM
- VÁSÁRLÓINK FIGYELMÉBE
- SONY VISZONTELADÓK ÉS ALVÁLLALKOZÓK FIGYELMÉBE
- FALI KONZOL
- BIZTONSÁG
- FIGYELMEZTETÉS
- PROFESSZIONÁLIS SZERELÉS SZÜKSÉGES
- SONY VISZONTELADÓK SZÁMÁRA
- A SZERELÉST ERRE FELHATALMAZOTT VÁLLALKOZÓ VÉGEZZE, ÉS A GYEREKEKET TARTSA TÁVOL A SZERELÉS HELYSZÍNÉTŐL
- A TV-KÉSZÜLÉK SZÁLLÍTÁSÁT ÉS LEVÉTELÉT ERRE FELHATALMAZOTT VÁLLALKOZÓ VÉGEZZE
- A TV-KÉSZÜLÉK FELERŐSÍTÉSE UTÁN NE TÁVOLÍTSA EL A CSAVAROKAT STB
- A FALI KONZOLT NE SZERELJE SZÉT, ÉS AZ ALKATRÉSZEIT NE VÁLTOZTASSA MEG
- A FALI KONZOLRA CSAK A FELSZERELHETŐ KÉSZÜLÉKET ERŐSÍTSE FEL
- A FALI KONZOLRA CSAK A TV-KÉSZÜLÉKET ERŐSÍTSE FEL. NE RÁZZA A TV-T JOBBRA/BALRA, FELFELÉ/LEFELÉ
- NE TÁMASZKODJON A TV-KÉSZÜLÉKRE, ÉS NE KAPASZKODJON BELE
- AZ APRÓ ALKATRÉSZEKET MINDIG TARTSA GYERMEKEKTŐL TÁVOL, NEHOGY VÉLETLENÜL LENYELJÉK AZOKAT
- VIGYÁZAT
- A KÉSZÜLÉK TISZTÍTÁSA VAGY KARBANTARTÁSA SORÁN NE ALKALMAZZON TÚL NAGY ERŐT
- A KÉSZÜLÉKET NE HELYEZZE ORVOSI ESZKÖZÖK KÖZELÉBE
- GYERMEKEKTŐL ÉS FELÜGYELETRE SZORULÓ SZEMÉLYEKTŐL TÁVOL TARTANDÓ
- BIZTONSÁGI ELŐÍRÁSOK
- A FALI KONZOL FELSZERELÉSE
- A FALI KONZOLT NE SZERELJE FEL OLYAN HELYEN, AHOL A TV-KÉSZÜLÉK SARKAI VAGY OLDALAI KILÓGHATNAK A FAL SÍKJÁBÓL
- A TV-KÉSZÜLÉKET NE SZERELJE LÉGKONDICIONÁLÓ ALÁ VAGY FÖLÉ
- ÜGYELJEN A FALI KONZOL ENNEK A HASZNÁLATI ÚTMUTATÓNAK MEGFELELŐ, BIZTONSÁGOS FALRA RÖGZÍTÉSÉRE
- A FALI KONZOLT A HASZNÁLATI ÚTMUTATÓ UTASÍTÁSAINAK SZIGORÚ BETARTÁSÁVAL, HELYESEN SZERELJE ÖSSZE
- A MEGFELELŐ POZÍCIÓKBAN ERŐSEN HÚZZA MEG A CSAVAROKAT
- ÜGYELJEN ARRA, HOGY FELSZERELÉS KÖZBEN NE ÉRJE ÜTÉS A TV-KÉSZÜLÉKET
- A TV-KÉSZÜLÉKET OLYAN SÍK FALRA SZERELJE FEL, AMELY MERŐLEGES A PADLÓZATRA
- A TV-KÉSZÜLÉK HELYES FELERŐSÍTÉSE UTÁN MEGFELELŐEN RÖGZÍTSE A KÁBELEKET
- ÜGYELJEN ARRA, HOGY A HÁLÓZATI KÁBEL VAGY A CSATLAKOZÓKÁBELEK NE CSÍPŐDJENEK BE
- A FALI KONZOL FALRA ERŐSÍTÉSÉHEZ SZÜKSÉGES CSAVAROK NINCSENEK MELLÉKELVE
- A FELSZERELÉS MEGKEZDÉSE ELŐTT
- MI A FAL ANYAGA
- A SU-WL900 MODELLHEZ MELLÉKELVE
- A FELSZERELÉS ELŐKÉSZÜLETEI
- A FALI KONZOL CSATLAKOZTATÁSA A GIPSZKARTONHOZ, OSZLOPFÁKKAL
- A FALI KONZOL FALRA SZERELÉSE
- HATÁROZZA MEG A FELSZERELÉS HELYÉT
- MEGJEGYZÉS
- A WM1 ELEMET ILLESSZE A FALRA, ÉS AZ OSZLOPFÁKHOZ IGAZÍTVA JELÖLJE KI A NÉGY FURAT HELYÉT
- A JELÖLÉSEK HELYÉN FÚRJA KI A FELSŐ VEZETŐFURATOKAT
- A TELEVÍZIÓKÉSZÜLÉK FELSZERELÉSÉNEK ELŐKÉSZÍTÉSE
- A TV-KÉSZÜLÉK FELSZERELÉSE A FALRA
- RÖGZÍTSE FEL A WM7 TARTÓT. (CSAK 26 MM)
- CSAVARRAL RÖGZÍTSE A FALI KONZOL JOBB ÉS BAL OLDALÁT, ÉS CSATLAKOZTASSA A WM3 ELEMET
- A FELSZERELÉS MEGFELELŐSÉGÉNEK ELLENŐRZÉSE
- EGYÉB INFORMÁCIÓK
- INSTALAČNÍ INFORMACE K POUŽÍVÁNÍ NÁSTĚNNÉHO DRŽÁKU SONY (SU-WL900)
- ŠABLONA KOMPATIBILNÍCH OTVORŮ PRO MONTÁŽ NA ZED
- KROMĚ EGYPTA
- POUZE EGYPT
- PRO ZÁKAZNÍKY
- PRO PRODEJCE A DODAVATELE SONY
- NÁSTĚNNÝ DRŽÁK
- BEZPEČNOSTNÍ OPATŘENÍ
- VAROVÁNÍ
- VYŽADUJE ODBORNOU INSTALACI
- INFORMACE PRO PRODEJCE SPOLEČNOSTI SONY
- INSTALACI TOHOTO VÝROBKU SVĚŘTE LICENCOVANÝM DODAVATELŮM A BĚHEM INSTALACE UDRŽUJTE DĚTI MIMO DOSAH
- PŘENOS NEBO DEMONTÁŽ TELEVIZORU SVĚŘTE LICENCOVANÝM DODAVATELŮM
- PO MONTÁŽI TELEVIZORU NEVYTAHUJTE ŠROUBY ATD
- SOUČÁSTI NÁSTĚNNÉHO DRŽÁKU NIJAK NEUPRAVUJTE
- NEMONTUJTE ŽÁDNÁ JINÁ NEŽ INSTALOVATELNÁ ZAŘÍZENÍ
- ZABRAŇTE TOMU, ABY NA NÁSTĚNNÝ DRŽÁK PŮSOBILA JINÁ ZÁTĚŽ NEŽ TELEVIZOR. NETŘESTE TELEVIZOREM DOLEVA/DOPRAVA, NAHORU/DOLŮ
- O TELEVIZOR SE NEOPÍREJTE ANI SE NA NĚJ NEZAVĚŠUJTE
- DROBNÉ PŘÍSLUŠENSTVÍ UDRŽUJTE VŽDY MIMO DOSAH DĚTÍ, ABY HO NEMOHLY NEÚMYSLNĚ SPOLKNOUT
- UPOZORNĚNÍ
- BĚHEM ČIŠTĚNÍ NEBO PROVÁDĚNÍ ÚDRŽBY NA PRODUKT NEVYVÍJEJTE NADMĚRNOU SÍLU
- NEUMÍSTUJTE TENTO PRODUKT BLÍZKO LÉKAŘSKÝCH PŘÍSTROJŮ
- UCHOVÁVEJTE MIMO DOSAH DĚTÍ NEBO OSOB POD DOHLEDEM
- MONTÁŽ NÁSTĚNNÉHO DRŽÁKU
- NÁSTĚNNÝ DRŽÁK NEMONTUJTE NA TAKOVÉ PLOCHY STĚN, U KTERÝCH ROHY NEBO BOKY TELEVIZORU PŘEČNÍVAJÍ ZE STĚNY
- TELEVIZOR NEMONTUJTE NAD ANI POD KLIMATIZACI
- NÁSTĚNNÝ DRŽÁK BEZPEČNĚ NAMONTUJTE PODLE NÁSLEDUJÍCÍCH POKYNŮ V TOMTO NÁVODU K POUŽITÍ
- NÁSTĚNNÝ DRŽÁK SESTAVTE SPRÁVNĚ DLE POKYNŮ VYSVĚTLENÝCH V TOMTO NÁVODU K POUŽITÍ
- ŠROUBY PEVNĚ UTÁHNĚTE V URČENÉ POLOZE
- BĚHEM MONTÁŽE DÁVEJTE POZOR, ABY NEDOŠLO K NÁRAZU TELEVIZORU
- TELEVIZOR NAMONTUJTE NA STĚNU, KTERÁ JE KOLMÁ A ROVNÁ
- PO RÁDNÉ MONTÁŽI TELEVIZORU RÁDNĚ ZAJISTĚTE KABELY
- DÁVEJTE POZOR, ABY NEDOŠLO KE SKŘÍPNUTÍ NAPÁJECÍ ŠŇŮRY NEBO PROPOJOVACÍHO KABELU
- ŠROUBY NUTNÉ K MONTÁŽI NÁSTĚNNÉHO DRŽÁKU NEJSOU SOUČÁSTÍ BALENÍ
- NEŽ ZAČNETE
- Z ČEHO JE VAŠE STĚNA VYROBENA
- SÁDROKARTONOVÁ STĚNA S RÁMY Z DŘEVĚNÝCH HRANOLŮ
- BETONOVÉ TVÁRNICE NEBO TVÁRNICE ZTRACENÉHO BEDNĚNÍ
- DODÁNO S MODELEM SU-WL
- PŘÍPRAVA NA MONTÁŽ
- INSTALACE NÁSTĚNNÉHO DRŽÁKU NA STĚNU
- ROZHODNĚTE SE, KAM CHCETE KONZOLU UPEVNIT
- POZNÁMKA
- ZORIENTUJTE WM1 KE STĚNĚ A PROVEDTE ČTYŘI ZNAČKY V MÍSTĚ HRANOLŮ
- NA HORNÍCH ZNAČKÁCH PŘEDVRTEJTE OTVORY
- PŘÍPRAVA NA MONTÁŽ TELEVIZORU
- POTVRZENÍ DOKONČENÍ MONTÁŽE
- DALŠÍ INFORMACE
- ZORIENTUJTE WM1 KE STĚNĚ A PROVED'TE ČTYŘI ZNAČKY
- VYVRTEJTE OTVORY NA ZNAČKÁCH
- NAMONTUJTE WM1 NA STĚNU S POUŽITÍM VHODNÝCH ŠROUBŮ (NENÍ SOUČÁSTÍ DODÁVKY) A PODLOŽEK (NENÍ SOUČÁSTÍ DODÁVKY)
- VYSUŇTE RAMENO DRŽÁKU DO KONCE
- ZAŠROUBUJTE LEVOU A PRAVOU STRANU NÁSTĚNNÉHO DRŽÁKU A PŘIPEVNĚTE DÍL WM
- INFORMÁCIE TÝKAJÚCE SA POUŽÍVANIA MONTÁŽNEJ KONZOLY NA STENU SONY (SU-WL900)
- KOMPATIBILNÉ USPOR. OTV. PRE UPEVNENIE NA STENU
- S VÝNIMKOU EGYPTA
- LEN EGYPT
- PRE ZÁKAZNÍKOV
- PRE PREDAJCOV A DODÁVATELOV SPOLOČNOSTI SONY
- MONTÁŽNA KONZOLA NA STENU
- INFORMÁCIE O BEZPEČNOSTI
- VÝSTRAHA
- INŠTALÁCIU MUSÍ VYKONAŤ ODBORNÍK
- PRE PREDAJCOV PRODUKTOV SPOLOČNOSTI SONY
- MONTÁŽ ZVERTE LICENCOVANÉMU DODÁVATELOVI A DBAJTE NA TO, ABY SA V BLÍZKOSTI INŠTALÁCIE NEZDRŽIAVALI DETI
- PREMIESTŇOVANIE ALEBO ODMONTOVANIE TV PRIJÍMAČA ZVERTE LICENCOVANÉMU DODÁVATELOVI
- PO NAMONTOVANÍ TV PRIJÍMAČA NEODSTRAŇUJTE SKRUTKY
- ČASTI MONTÁŽNEJ KONZOLY NA STENU NEUPRAVUJTE
- OKREM INŠTALOVATEL'NÉHO PRODUKTU NEMONTUJTE ŽIADNE INÉ ZARIADENIA
- MONTÁŽNU KONZOLU NA STENU NEZAŤAŽUJTE NIČÍM OKREM TV PRIJÍMAČA. TV PRIJÍMAČOM NETRASTE DOLAVA, DOPRAVA, NAHOR ANI NADOL
- O TV PRIJÍMAČ SA NEOPIERAJTE A NEVEŠAJTE SA NAŇ
- VŽDY UCHOVÁVAJTE DROBNÉ PRÍSLUŠENSTVO MIMO DOSAHU DETÍ, ABY ICH NEMOHLI OMYLOM PREHLTNÚT
- UPOZORNENIE
- POČAS ČISTENIA ALEBO ÚDRŽBY NETLAČTE NA PRODUKT NADMERNOU SILOU
- NEUMIESTŇUJTE TENTO VÝROBOK BLÍZKO ZDRAVOTNÍCKYCH PRÍSTROJOV
- UCHOVÁVAJTE MIMO DOSAHU DETÍ ALEBO OSÔB POD DOZOROM
- MONTÁŽ MONTÁŽNEJ KONZOLY NA STENU
- MONTÁŽNU KONZOLU NA STENU NEINŠTALUJTE NA POVRCH STENY, KDE BUDÚ ROHY ALEBO STRANY TV PRIJÍMAČA VYČNIEVAŤ MIMO POVRCHU STENY
- TV PRIJÍMAČ NEMONTUJTE NAD ANI POD KLIMATIZÁCIU
- MONTÁŽNU KONZOLU NA STENU NAMONTUJTE BEZPEČNE NA STENU PODĽA NASLEDUJÚCICH POKYNOV V TOMTO NÁVODE NA POUŽITIE
- KONZOLU SPRÁVNE ZOSTAVTE PODĽA POSTUPU UVEDENÉHO V TOMTO NÁVODE NA POUŽITIE
- SKRUTKY PEVNE UTIAHNITE NA VYZNAČENOM MIESTE
- POČAS MONTÁŽE NEVYSTAVUJTE TV PRIJÍMAČ NÁRAZOM
- TV PRIJÍMAČ MONTUJTE NA KOLMÚ A ROVNÚ STENU
- PO SPRÁVNEJ MONTÁŽI TV PRIJÍMAČA PEVNE ZAISTITE KÁBLE
- ZABRÁŇTE PRIŠKRIPNUTIU NAPÁJACIEHO ALEBO PREPOJOVACIEHO KÁBLA
- SKRUTKY POTREBNÉ NA UPEVNENIE MONTÁŽNEJ KONZOLY K STENE SA NEDODÁVAJÚ
- SKÔR NEŽ ZAČNETE
- Z ČOHO JE VAŠA STENA SKONŠTRUOVANÁ
- SADROKARTÓNOVÁ STENA SO STÍPIKMI
- BETÓNOVÝ PANEL A STENA Z BETÓNOVÝCH KVÁDROV
- POLOŽKY DODÁVANÉ S MONTÁŽNOU KONZOLOU NA STENU SU-WL
- PRÍPRAVA NA MONTÁŽ
- A PRIPEVNENIE MONTÁŽNEJ KONZOLY NA STENU K SADROKARTÓNOVEJ STENE SO STÍPIKMI
- INŠTALÁCIA MONTÁŽNEJ KONZOLY NA STENU NA STENU
- URČTE MIESTO MONTÁŽE
- BEZPEČNOSTNÉ UPOZORNENIE
- PRÍPRAVA NA MONTÁŽ TV PRIJÍMAČA
- PRISKRUTKUJTE L'AVÚ A PRAVÚ STRANU MONTÁŽNEJ KONZOLY NA STENU A PRIPEVNITE WM
- PRI POHYBOVANÍ S TELEVÍZNYM PRIJÍMAČOM HO PEVNE DRŽTE ZA SPODNÚ ČASŤ
- KONTROLA DOKONČENEJ MONTÁŽE
- ĎALŠIE INFORMÁCIE
- PRILOŽTE WM1 NA STENU A UROBTE ŠTYRI ZNAČKY
- DO ZNAČIEK VYVÍTAJTE OTVORY
- RAMENO MONTÁŽNEJ KONZOLY ÚPLNE VYTIAHNITE
- INFORMAȚII DE INSTALARE PENTRU UTILIZAREA DISPOZITIVULUI DE MONTARE PE PERETE SONY (SU-WL900)
- DISPOZITIV DE MONTARE PE PERETE
- DESPRE SIGURANȚĂ
- PENTRU CLIENTI
- AVERTISMENT
- INSTALARE PROFESIONALĂ NECESARĂ
- PENTRU DISTRIBUITORII SONY
- SUBCONTRACTAȚI INSTALAREA PRODUSULUI UNOR CONTRACTORI LICENȚIAȚI ȘI ȚINEȚI COPIII LA DISTANȚĂ ÎN TIMPUL INSTALĂRII
- CONTRACTAȚI OPERAȚIILE DE MONTARE SAU DEMONTARE A TELEVIZORULUI UNOR CONTRACTORI LICENȚIAȚI
- NU DEMONTAȚI ŞURUBURILE, ETC., DUPĂ MONTAREA TELEVIZORULUI
- NU ADUCEȚI MODIFICĂRI COMPONENTELOR DISPOZITIVULUI DE MONTARE PE PERETE
- NU MONTAȚI ALTE ECHIPAMENTE ÎN AFARA PRODUSULUI CARE POATE FI INSTALAT
- NU APLICAȚI ALTĂ SARCINĂ ÎN AFARA TELEVIZORULUI PE DISPOZITIVUL DE MONTARE PE PERETE. NU ZDRUNCINAȚI TELEVIZORUL STÂNGA/DREAPTA, SUS/JOS
- NU VĂ REZEMAȚI PE ȘI NU VĂ AGĂȚAȚI DE TELEVIZOR
- PĂSTRAȚI ÎNTOTDEAUNA ACCESORIIILE MICI DEPARTE DE A PUTEA FI ATINSE DE COPII, PENTRU A NU FI ÎNGHIȚITE DIN GREȘEALĂ
- ATENTIE
- NU MANIPULAȚI PRODUSUL CU FORȚĂ EXCESIVĂ ÎN TIMPUL CURĂȚĂRII SAU AL ÎNTREȚINERII
- NU AMPLASATI ACEST PRODUS ÎN APROPIEREA DISPOZITIVELOR MEDICALE
- A NU SE LĂSA LA ÎNDEMÂNA COPIILOR SAU A PERSOANELOR AFLATE SUB SUPRAVEGHERE
- MĂSURI DE PRECAUȚIE
- INSTALAREA DISPOZITIVULUI DE MONTARE PE PERETE
- NU INSTALAȚI DISPOZITIVUL DE MONTARE PE PERETE PE SUPRAFEȚE ALE PERETELUI UNDE COLȚURILE SAU PĂRȚILE LATERALE ALE TELEVIZORULUI IES ÎN AFARĂ FAȚĂ DE SUPRAFAȚA PERETELUI
- NU INSTALAȚI TELEVIZORUL DEASUPRA UNEI INSTALAȚII DE AER CONDIȚIONAT SAU DEDESUBTUL ACESTEIA
- INSTALAȚI DISPOZITIVUL DE MONTARE PE PERETE ÎN CONDIȚII DE SIGURANȚĂ, URMÂND INDICAȚIILE DIN ACEST MANUAL DE INSTRUCȚIUNI
- ASAMBLATI DISPOZITIVUL DE MONTARE PE PERETE ÎN MOD CORESPUNZĂTOR, URMÂND PROCEDURA EXPLICATĂ ÎN ACEST MANUAL DE INSTRUCȚIUNI
- STRÂNGEȚI ADECVAT ŞURUBURILE ÎN POZIȚIA INDICATĂ
- NU SUPUNEȚI TELEVIZORUL LA ȘOCURI PE DURATA INSTALĂRII
- INSTALAȚI TELEVIZORUL PE UN PERETE PLAN ȘI PERPENDICULAR PE PODEA
- DUPĂ INSTALAREA CORECTĂ A TELEVIZORULUI, FIXAȚI CABLURILE ÎN MOD CORESPUNZĂTOR
- NU PERMITEȚI CIUPIREA/ PERFORAREA CABLULUI DE ALIMENTARE ÎN CURENT ALTERNATIV ȘI NICI A CABLULUI DE CONEXIUNE
- ŞURUBURILE NECESARE PENTRU FIXAREA DISPOZITIVULUI DE MONTARE PE PERETE NU SUNT FURNIZATE
- ÎNAINTE DE A ÎNCEPE
- DIN CE ESTE REALIZAT PERETELE
- VERIFICAREA PIESELOR
- FURNIZAT CU SU-WL
- PREGĂTIREA PENTRU INSTALARE
- A FIXAREA DISPOZITIVULUI DE MONTARE PE PERETE PE GIPS-CARTON CU STIFTURI
- INSTALAREA PE PERETE A DISPOZITIVULUI DE MONTARE PE PERETE
- STABILITI LOCAȚIA DE INSTALARE
- NOTĂ
- ALINIATI WM1 CU PERETELE ȘI REALIZAȚI PATRU MARCAJE ALINIATE CU STIFTURILE
- DAȚI GĂURILE PILOT ÎN PARTEA DE SUS, RESPECTÂND MARCAJELE
- INSTALAȚI WM1 PE PERETE FOLOSIND ŞURUBURI CORESPUNZĂTOARE (NEINCLUSE) ȘI ŞAIBE CORESPUNZĂTOARE (NEINCLUSE)
- MĂSURĂ DE PRECAUȚIE
- DAȚI GĂURILE PILOT ÎN PARTEA DE JOS, RESPECTÂND MARCAJELE. (CONSULTAȚI PASUL 4 PENTRU INSTRUCȚIUNI LEGATE DE GĂURIRE.)
- POTRIVIȚI ŞURUBURILE ȘI ȘAIBELE CORESPUNZĂTOARE ÎN GĂURI
- TRAGEȚI ÎN AFARĂ BRAȚUL SUPORTULUI, PÂNĂ LA CAPĂT
- PREGĂTIREA INSTALĂRII TELEVIZORULUI
- INSTALAREA TELEVIZORULUI PE PERETE
- WM
- CONFIRMAREA FINALIZĂRII INSTALĂRII
- ALTE INFORMAȚII
- ALINIAȚI WM1 CU PERETELE ȘI REALIZAȚI PATRU MARCAJE
- DAȚI GĂURI PILOT PE SEMNE
- ИНФОРМАЦИЯ ЗА МОНТАЖ ПРИ ИЗПОЛЗВАНЕ НА КОНЗОЛА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА НА SONY (SU-WL900)
- СЪВМЕСТИМ ШАБЛОН СХЕМА НА ОТВОРИТЕ ЗА МОНТИРАНЕ НА СТЕНА
- КОНЗОЛА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА
- ОТНОСНО БЕЗОПАСНОСТТА
- ДО ПОТРЕБИТЕЛИТЕ
- ПРЕДУПРЕЖДЕНИЕ
- НЕОБХОДИМ Е ПРОФЕСИОНАЛЕН МОНТАЖ
- КЪМ ТЪРГОВЦИТЕ НА SONY
- ВЪЗЛОЖЕТЕ МОНТАЖА НА ЛИЦЕНЗИРАНИ ИЗПЪЛНИТЕЛИ И ДРЪЖТЕ ДЕЦАТА НАСТРАНИ ПО ВРЕМЕ НА МОНТАЖА
- УВЕРЕТЕ СЕ, ЧЕ СТЕ ВЪЗЛОЖИЛИ ПРЕМЕСТВАНЕТО ИЛИ ДЕМОНТАЖА НА ТЕЛЕВИЗОРА НА ЛИЦЕНЗИРАНИ ПОДИЗПЪЛНИТЕЛИ
- НЕ СВАЛЯЙТЕ ВИНТОВЕ И ДРУГИ СЛЕД МОНТАЖА НА ТЕЛЕВИЗОРА
- НЕ ПРОМЕНЯЙТЕ ЧАСТИТЕ НА КОНЗОЛАТА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА
- НЕ МОНТИРАЙТЕ ДРУГО ОБОРУДВАНЕ, ОСВЕН ПРОДУКТА, КОЙТО СЛЕДВА ДА СЕ МОНТИРА
- НЕ ПОДЛАГАЙТЕ КОНЗОЛАТА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА НА НИКАКЪВ ДРУГ ТОВАР, ОСВЕН НА ТОЗИ НА ТЕЛЕВИЗОРА. НЕ КЛАТЕТЕ ТЕЛЕВИЗОРА НАЛЯВО/НАДЯСНО, НАГОРЕ/НАДОЛУ
- НЕ СЕ ОБЛЯГАЙТЕ И НЕ СЕ ВИСЕТЕ НА ТЕЛЕВИЗОРА
- ВИНАГИ ПАЗЕТЕ МАЛКИТЕ ПРИНАДЛЕЖНОСТИ ДАЛЕЧ ОТ ДЕЦА, ЗА ДА НЕ БЪДАТ ПОГЪЛНАТИ ПО ГРЕШКА
- ВНИМАНИЕ
- НЕ СЕ ОТНАСЯЙТЕ ГРУБО С ПРОДУКТА ПО ВРЕМЕ НА ПОЧИСТВАНЕ ИЛИ ПОДДРЪЖКА
- НЕ ПОСТАВЯЙТЕ ТОЗИ ПРОДУКТ В БЛИЗОСТ ДО МЕДИЦИНСКИ УСТРОЙСТВА
- ДРЪЖТЕ ПРОДУКТА НА МЯСТО, КЪДЕТО НЕ МОЖЕ ДА БЪДЕ ДОСТИГНАТ ОТ ДЕЦА ИЛИ ЛИЦА ПОД НАДЗОР
- ПРЕДПАЗНИ МЕРКИ
- МОНТАЖ НА КОНЗОЛА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА
- НЕ МОНТИРАЙТЕ КОНЗОЛАТА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА НА СТЕННИ ПОВЪРХНОСТИ, КЪДЕТО ЪГЛИТЕ ИЛИ СТРАНИТЕ НА ТЕЛЕВИЗОРА СЕ ПОДАВАТ НАСТРАНИ ОТ ПОВЪРХНОСТТА НА СТЕНАТА
- НЕ МОНТИРАЙТЕ ТЕЛЕВИЗОРА НАД ИЛИ ПОД КЛИМАТИК
- МОНТИРАЙТЕ ЗДРАВО КОНЗОЛАТА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА КЪМ СТЕНАТА КАТО СЛЕДВАТЕ ИНСТРУКЦИИТЕ В ТОВА РЪКОВОДСТВО ЗА УПОТРЕБА
- УВЕРЕТЕ СЕ, ЧЕ СГЛОБЯВАТЕ КОНЗОЛАТА ПРАВИЛНО КАТО СЛЕДВАТЕ ПРОЦЕДУРАТА, ОПИСАНА В ТОВА РЪКОВОДСТВО ЗА УПОТРЕБА
- ЗАТЕГНЕТЕ ЗДРАВО ВИНТОВЕТЕ В УКАЗАНОТО ПОЛОЖЕНИЕ
- ВНИМАВАЙТЕ ДА НЕ УДАРИТЕ ТЕЛЕВИЗОРА ПО ВРЕМЕ НА МОНТАЖА
- МОНТИРАЙТЕ ТЕЛЕВИЗОРА НА СТЕНА, КОЯТО Е ПЕРПЕНДИКУЛЯРНА И РАВНА
- СЛЕД ПРАВИЛНИЯ МОНТАЖ НА ТЕЛЕВИЗОРА, ОБЕЗОПАСЕТЕ ПРАВИЛНО КАБЕЛИТЕ
- НЕ ДОПУСКАЙТЕ ПРИТИСКАНЕ НА ЗАХРАНВАЩИЯ КАБЕЛ ИЛИ НА СВЪРЗВАЩИЯ КАБЕЛ
- ВИНТОВЕТЕ, НЕОБХОДИМИ ЗА ЗАКРЕПВАНЕ КЪМ СТЕНАТА НА КОНЗОЛАТА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА, НЕ СА ВКЛЮЧЕНИ В КОМПЛЕКТА
- ПРЕДИ ДА ЗАПОЧНЕТЕ
- ОТ КАКВО Е НАПРАВЕНА СТЕНАТА ВИ
- ДОСТАВЕНО С SU-WL
- ПОДГОТОВКА ЗА МОНТАЖ
- A ЗАКРЕПВАНЕ НА КОНЗОЛАТА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА КЪМ СУХА СТЕНА С ДЪРВЕНИ ЛЕТВИ
- МОНТИРАНЕ НА КОНЗОЛАТА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА НА СТЕНАТА
- ИЗБЕРЕТЕ МЯСТОТО НА МОНТАЖ
- ЗАБЕЛЕЖКА
- ПОСТАВЕТЕ WM1 НА СТЕНАТА И НАПРАВЕТЕ ЧЕТИРИ БЕЛЕГА НАРАВНО С ЛЕТВИТЕ
- ПРОБИЙТЕ ГОРНИТЕ КОНТРОЛНИ ДУПКИ ВЪРХУ БЕЛЕЗИТЕ
- МОНТИРАЙТЕ WM1 НА СТЕНАТА С ПОМОЩТА НА ПОДХОДЯЩИ ВИНТОВЕ (НЕ СЕ ДОСТАВЯТ) И ШАЙБИ (НЕ СЕ ДОСТАВЯТ)
- ПРОБИЙТЕ ДОЛНИТЕ КОНТРОЛНИ ДУПКИ ВЪРХУ БЕЛЕЗИТЕ. (УКАЗАНИЯ ЗА ПРОБИВАНЕ - ВИЖТЕ ТОЧКА 4.)
- НАМЕСТЕТЕ ПОДХОДЯЩИТЕ ВИНТОВЕ И ШАЙБИТЕ В ДУПКИТЕ
- ИЗДЪРПАЙТЕ РАМОТО НА КОНЗОЛАТА ДОКРАЙ
- ПОДГОТОВКА ЗА МОНТАЖ НА ТЕЛЕВИЗОРА
- МОНТАЖ НА ТЕЛЕВИЗОРА НА СТЕНАТА
- ПОТВЪРДЕТЕ ПРИКЛЮЧВАНЕТО НА МОНТАЖА
- ДРУГА ИНФОРМАЦИЯ
- ПОСТАВЕТЕ WM1 НА СТЕНАТА И НАПРАВЕТЕ ЧЕТИРИ БЕЛЕГА
- ПРОБИЙТЕ НАПРАВЛЯВАЩИ ДУПКИ НА ОТБЕЛЯЗАНИТЕ МЕСТА
- СВЕДЕНИЯ ОБ ИСПОЛЬЗОВАНИИ КРОНШТЕЙНА ДЛЯ НАСТЕННОЙ УСТАНОВКИ SONY (SU-WL900)
- КРОМЕ ЕГИПТА
- ТОЛЬКО ЕГИПЕТ
- К СВЕДЕНИЮ ПОКУПАТЕЛЕЙ
- К СВЕДЕНИЮ ДИЛЕРОВ И ПОДРЯДЧИКОВ SONY
- КРОНШТЕЙН ДЛЯ НАСТЕННОЙ УСТАНОВКИ
- БЕЗОПАСНОСТЬ
- ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА
- ДЛЯ ДИЛЕРОВ SONY
- ПОРУЧИТЕ УСТАНОВКУ ЛИЦЕНЗИРОВАННЫМ ПОДРЯДЧИКАМ И НЕ ДОПУСКАЙТЕ ДЕТЕЙ К МЕСТУ УСТАНОВКИ
- МЕРЫ ПРЕДОСТОРОЖНОСТИ В ОТНОШЕНИИ ДЕТЕЙ
- ДЛЯ ПЕРЕМЕЩЕНИЯ ИЛИ ДЕМОНТАЖА ТЕЛЕВИЗОРА ОБЯЗАТЕЛЬНО ОБРАТИТЕСЬ К ЛИЦЕНЗИРОВАННЫМ ПОДРЯДЧИКАМ
- ПОСЛЕ МОНТАЖА ТЕЛЕВИЗОРА НЕ ВЫНИМАЙТЕ ВИНТЫ И Т. Д
- НЕ РАЗБИРАЙТЕ И НЕ МЕНЯЙТЕ ДЕТАЛИ КРОНШТЕЙНА ДЛЯ НАСТЕННОЙ УСТАНОВКИ
- НЕ УСТАНАВЛИВАЙТЕ НА КРОНШТЕЙН КАКОЕ-ЛИБО ДРУГОЕ ОБОРУДОВАНИЕ, КРОМЕ УСТАНОВЛЕННОГО
- ВО ИЗБЕЖАНИЕ ПЕРЕГРУЗКИ КРОНШТЕЙНА ДЛЯ НАСТЕННОЙ УСТАНОВКИ НЕ УСТАНАВЛИВАЙТЕ НА НЕМ НИЧЕГО, КРОМЕ ТЕЛЕВИЗОРА. НЕ ТРЯСИТЕ ТЕЛЕВИЗОР ВЛЕВО/ВПРАВО, ВВЕРХ/ ВНИЗ
- НЕ ОПИРАЙТЕСЬ НА ТЕЛЕВИЗОР И НЕ ДЕРЖИТЕСЬ ЗА НЕГО
- ВСЕГДА ХРАНИТЕ МЕЛКИЕ ПРИНАДЛЕЖНОСТИ ВНЕ ДОСЯГАЕМОСТИ ДЕТЕЙ, ЧТОБЫ ОНИ НЕ МОГЛИ СЛУЧАЙНО ПРОГЛОТИТЬ ИХ
- ЧИСТКУ УСТРОЙСТВА ИЛИ УХОД ЗА НИМ НЕОБХОДИМО ОСУЩЕСТВЛЯТЬ, НЕ ПРИКЛАДЫВАЯ ЧРЕЗМЕРНЫХ УСИЛИЙ
- НЕ РАЗМЕЩАЙТЕ ДАННОЕ ИЗДЕЛИЕ ВБЛИЗИ МЕДИЦИНСКИХ УСТРОЙСТВ
- ХРАНИТЕ В МЕСТАХ, НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ ИЛИ ЛИЦ, НАХОДЯЩИХСЯ ПОД ПРИСМОТРОМ
- МЕРЫ ПРЕДОСТОРОЖНОСТИ
- ПОРЯДОК УСТАНОВКИ КРОНШТЕЙНА ДЛЯ НАСТЕННОЙ УСТАНОВКИ
- НЕ УСТАНАВЛИВАЙТЕ КРОНШТЕЙН ДЛЯ НАСТЕННОЙ УСТАНОВКИ НА ТАКИХ СТЕНАХ, ГДЕ КРАЯ ТЕЛЕВИЗОРА БУДУТ ВЫСТУПАТЬ ЗА КРАЯ СТЕНЫ
- НЕ УСТАНАВЛИВАЙТЕ ТЕЛЕВИЗОР ПОД КОНДИЦИОНЕРОМ ИЛИ НАД НИМ
- ОБЯЗАТЕЛЬНО НАДЕЖНО ПРИКРЕПИТЕ КРОНШТЕЙН ДЛЯ НАСТЕННОЙ УСТАНОВКИ К СТЕНЕ, СЛЕДУЯ ИНСТРУКЦИЯМ, ПРИВЕДЕННЫМ В НАСТОЯЩЕМ РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ
- ПЕРЕД НАЧАЛОМ РАБОТЫ
- КАКОВ МАТЕРИАЛ СТЕНЫ
- ПРОВЕРКА КОМПЛЕКТАЦИИ
- ПРИЛАГАЕТСЯ К SU-WL
- ПОДГОТОВКА К УСТАНОВКЕ
- А ПРИКРЕПЛЕНИЕ КРОНШТЕЙНА ДЛЯ НАСТЕННОЙ УСТАНОВКИ К СТЕНЕ ИЗ ГИПСОКАРТОНА СО СТОЙКАМИ
- МОНТАЖ КРОНШТЕЙНА ДЛЯ НАСТЕННОЙ УСТАНОВКИ НА СТЕНУ
- ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ ДЛЯ УСТАНОВКИ
- ПРИМЕЧАНИЕ
- РАСПОЛОЖИТЕ WM1 НА СТЕНЕ И СДЕЛАЙТЕ ЧЕТЫРЕ ОТМЕТКИ, СОВМЕЩЕННЫЕ СО СТОЙКАМИ
- ПРОСВЕРЛИТЕ ВЕРХНИЕ УСТАНОВОЧНЫЕ ОТВЕРСТИЯ В МЕСТАХ ОТМЕТОК
- УСТАНОВИТЕ WM1 НА СТЕНУ И ЗАКРЕПИТЕ ПОДХОДЯЩИМИ ВИНТАМИ (НЕ ВХОДИТ В КОМПЛЕКТ) И ШАЙБАМИ (НЕ ВХОДИТ В КОМПЛЕКТ)
- ПРОСВЕРЛИТЕ НИЖНИЕ УСТАНОВОЧНЫЕ ОТВЕРСТИЯ В МЕСТАХ ОТМЕТОК. (ИНСТРУКЦИИ ПО СВЕРЛЕНИЮ СМ. В ШАГЕ 4.)
- ВСТАВЬТЕ В ОТВЕРСТИЯ ПОДХОДЯЩИЕ ВИНТЫ И ШАЙБЫ
- ПОЛНОСТЬЮ ВЫДВИНЬТЕ КОНСОЛЬ КРОНШТЕЙНА
- ПОДГОТОВКА К УСТАНОВКЕ ТЕЛЕВИЗОРА
- УСТАНОВКА ТЕЛЕВИЗОРА НА СТЕНУ
- ПРИКРУТИТЕ ЛЕВУЮ И ПРАВУЮ СТОРОНЫ КРОНШТЕЙНА ДЛЯ НАСТЕННОЙ УСТАНОВКИ И ПРИКРЕПИТЕ WM
- ПРОВЕРКА ВЫПОЛНЕНИЯ УСТАНОВКИ
- ПРОЧАЯ ИНФОРМАЦИЯ
- ВЫРОВНЯЙТЕ WM1 ПО СТЕНЕ И НАНЕСИТЕ ЧЕТЫРЕ МЕТКИ
- ПРОСВЕРЛИТЕ ОПОРНЫЕ ОТВЕРСТИЯ ПО НАНЕСЕННЫМ МЕТКАМ
- ПРИ ПЕРЕМЕЩЕНИИ ТЕЛЕВИЗОРА УДЕРЖИВАЙТЕ ЕГО ЗА НИЖНЮЮ ЧАСТЬ
- ІНФОРМАЦІЯ ЗІ ВСТАНОВЛЕННЯ З ВИКОРИСТАННЯМ КРОНШТЕЙНА ДЛЯ НАСТІННОГО КРІПЛЕННЯ SONY (SU-WL900)
- РОЗТАШУВАННЯ ОТВОРІВ ДЛЯ СУМІСНОГО НАСТІННОГО КРІПЛЕННЯ
- КРОНШТЕЙН ДЛЯ НАСТІННОГО КРІПЛЕННЯ
- ВІДОМОСТІ З БЕЗПЕКИ
- ДО УВАГИ СПОЖИВАЧІВ
- ЗАСТЕРЕЖЕННЯ
- ДОРУЧАЙТЕ ВСТАНОВЛЕННЯ ПРОФЕСИОНАЛАМ
- ДО УВАГИ ДИЛЕРІВ КОМПАНІЇ SONY
- ОБОВ'ЯЗКОВО ДОРУЧІТЬ УСТАНОВЛЕННЯ ПІДРЯДНИКАМ, ЯКІ МАЮТЬ ЛІЦЕНЗІЮ, ТА СЛІДКУЙТЕ ЗА ТИМ, ЩОБ ПІД ЧАС МОНТАЖУ ПОРУЧ НЕ БУЛО ДІТЕЙ
- ЩОДО ДІТЕЙ
- ОБОВ'ЯЗКОВО ДОРУЧІТЬ ПЕРЕМІЩЕННЯ АБО ДЕМОНТУВАННЯ ТЕЛЕВІЗОРА ПІДРЯДНИКАМИ, ЯКІ МАЮТЬ ЛІЦЕНЗІЮ
- НЕ ВИКРУЧУЙТЕ ГВИНТИ, ТОЩО, ПІСЛЯ МОНТУВАННЯ ТЕЛЕВІЗОРА
- НЕ ЗМІНЮЙТЕ ДЕТАЛІ КРОНШТЕЙНА ДЛЯ НАСТІННОГО КРІПЛЕННЯ
- НЕ ВСТАНОВЛЮЙТЕ НІЯКИХ ІНШИХ ПРИСТРОЇВ, КРІМ ЗАЗНАЧЕНОГО
- НЕ ЗАСТОСОВУЙТЕ ДО КРОНШТЕЙНА ДЛЯ НАСТІННОГО КРІПЛЕННЯ ІНШІ НАВАНТАЖЕННЯ, ОКРІМ ТЕЛЕВІЗОРА. НЕ РОЗХИТУЙТЕ ТЕЛЕВІЗОР УЛІВО/ВПРАВО ЧИ ВГОРУ/ВНИЗ
- НЕ СПИРАЙТЕСЯ НА ТЕЛЕВІЗОР І НЕ ЧІПЛЯЙТЕСЯ ЗА НЬОГО
- ЗАВЖДИ ТРИМАЙТЕ ДРІБНІ ДЕТАЛІ ПОЗА МЕЖАМИ ДОСТУПУ ДІТЕЙ, ЩОБ ДІТИ ЇХ ВИПАДКОВО НЕ ПРОКОВТНУЛИ
- ПОПЕРЕДЖЕННЯ
- ПІД ЧАС ОЧИЩЕННЯ АБО ОБСЛУГОВУВАННЯ ВИРОБУ НЕ ПРИКЛАДАЙТЕ ДО НЬОГО НАДМІРНОЇ СИЛИ
- НЕ КЛАДІТЬ ЦЕЙ ВИРІБ ПОБЛИЗУ МЕДИЧНИХ ПРИСТРОЇВ
- ТРИМАЙТЕ В МІСЦЯХ, НЕДОСТУПНИХ ДЛЯ ДІТЕЙ ТА ОСІБ, ЯКІ ПОТРЕБУЮТЬ НАГЛЯДУ
- ЗАСТЕРЕЖНІ ЗАХОДИ
- ВСТАНОВЛЕННЯ КРОНШТЕЙНА ДЛЯ НАСТІННОГО КРІПЛЕННЯ
- НЕ ВСТАНОВЛЮЙТЕ КРОНШТЕЙН ДЛЯ НАСТІННОГО КРІПЛЕННЯ В МІСЦЯХ НА СТІНІ, ДЕ КРАЇ ЧИ БОКИ ТЕЛЕВІЗОРА ВИСТУПАЮТЬ ЗА МЕЖІ ПОВЕРХНІ СТІНИ
- НЕ ВСТАНОВЛЮЙТЕ ТЕЛЕВІЗОР НАД ЧИ ПІД КОНДИЦІОНЕРОМ
- НАДІЙНО ВСТАНОВЛЮЙТЕ КРОНШТЕЙН ДЛЯ НАСТІННОГО КРІПЛЕННЯ НА СТІНІ ВІДПОВІДНО ДО ІНСТРУКЦІЙ У ЦЬОМУ ПОСІБНИКУ З ЕКСПЛУАТАЦІЇ
- ЗБИРАЙТЕ КРОНШТЕЙН НАЛЕЖНИМ ЧИНОМ, ДОТРИМУЮЧИСЬ ПРОЦЕДУРИ, ОПИСАНОЇ В ЦЬОМУ ПОСІБНИКУ З ЕКСПЛУАТАЦІЇ
- ПЕРЕД ПОЧАТКОМ РОБОТИ
- З ЯКОГО МАТЕРІАЛУ ВИГОТОВЛЕНО СТІНУ
- ПОСТАЧАЄТЬСЯ З SU-WL
- ПІДГОТОВКА ДО ВСТАНОВЛЕННЯ
- A ВСТАНОВЛЕННЯ КРОНШТЕЙНА ДЛЯ НАСТІННОГО КРІПЛЕННЯ НА ГІПСОКАРТОНІ ІЗ БРУСАМИ
- ВСТАНОВЛЕННЯ КРОНШТЕЙНА ДЛЯ НАСТІННОГО КРІПЛЕННЯ НА СТІНІ
- ВИЗНАЧТЕ МІСЦЕ ВСТАНОВЛЕННЯ
- ПРИМІТКА
- ПРОСВЕРДЛІТЬ ВЕРХНІ НАПРЯМНІ ОТВОРИ В ПОЗНАЧЕНИХ МІСЦЯХ
- ЗАКРІПІТЬ КРОНШТЕЙН WM1 НА СТІНІ, ВИКОРИСТОВУЮЧИ ПІДХОДЯЩІ ГВИНТИ (НЕ ВХОДЯТЬ ДО КОМПЛЕКТУ ПОСТАЧАННЯ) І ШАЙБИ (НЕ ВХОДЯТЬ ДО КОМПЛЕКТУ ПОСТАЧАННЯ)
- ПРОСВЕРДЛІТЬ НИЖНІ НАПРЯМНІ ОТВОРИ В ПОЗНАЧЕНИХ МІСЦЯХ. (ДИВІТЬСЯ ІНСТРУКЦІЇ НА КРОЦІ 4.)
- ВСТАВТЕ В ОТВОРИ ПІДХОДЯЩІ ГВИНТИ ІЗ ШАЙБАМИ
- ПОВНІСТЮ РОЗКЛАДІТЬ КОНСОЛЬ КРОНШТЕЙНА
- ПІДГОТОВКА ДО ВСТАНОВЛЕННЯ ТЕЛЕВІЗОРА
- УСТАНОВЛЕННЯ ТЕЛЕВІЗОРА НА СТІНІ
- ПРИКРІПІТЬ WM7. (ЛИШЕ ДЛЯ 26 ММ)
- ПРИКРУТІТЬ ЛІВУ ТА ПРАВУ ЧАСТИНУ КРОНШТЕЙНА ДЛЯ НАСТІННОГО КРІПЛЕННЯ ТА ПРИКРІПІТЬ WM
- ПЕРЕВІРКА ПІСЛЯ ЗАВЕРШЕННЯ ВСТАНОВЛЕННЯ
- ІНШІ ВІДОМОСТІ
- ПРИКЛАДІТЬ WM1 ДО СТІНИ ТА ЗРОБІТЬ ЧОТИРИ ПОЗНАЧКИ
- ПРОСВЕРДЛІТЬ НАПРЯМНІ ОТВОРИ В ПОЗНАЧЕНИХ МІСЦЯХ
- PAIGALDUSTEAVE SONY SEINALE PAIGALDAMISE KINNITUSE (SU-WL900) KASUTAMISE KOHTA
- ÜHILDUV SEINAKINNITUSE AVADE MUSTER
- KLIENTIDELE
- SEINALE PAIGALDAMISE KINNITUS
- OHUTUSEST
- HOIATUS
- NÕUTAV ON ASJATUNDLIK PAIGALDUS
- SONY EDASIMÜÜJATELE
- LASKE PAIGALDAMINE TEOSTADA LITSENTSITUD TÖÖVÕTJATEL JA HOIDKE LAPSED PAIGALDUSTÖÖDEST EEMALE
- LASKE TELERI LIIGUTAMIST VÕI EEMALDAMIST TEOSTADA LITSENTSITUD TÖÖVÕTJATEL
- ÄRGE EEMALDAGE PÄRAST TELERI PAIGALDAMIST KRUVISID VMS
- ÄRGE TEHKE SEINALE PAIGALDAMISE KINNITUSE OSADELE MUUDATUSI
- PAIGALDAGE SEINAKINNITUSELE AINULT PAIGALDATAV TOODE
- ÄRGE ASETAGE SEINALE PAIGALDAMISE KINNITUSELE TELERIST SUUREMAT KOORMUST. ÄRGE RAPUTAGE TELERIT VASAKULE/PAREMALE EGA ÜLES/ALLA
- ÄRGE TOETUGE TELERILE VÕI RIPPUGE SELLE KÜLJES
- HOIDKE VÄIKESED TARVIKUD ALATI LASTELE KÄTTESAAMATULT, ET NEID KOGEMATA ALLA EI NEELATAKS
- ETTEVAATUST
- ÄRGE RAKENDAGE TOOTE PUHASTAMISEL VÕI HOOLDAMISEL LIIGSET JÕUDU
- ÄRGE ASETAGE TOODET MEDITSIINISEADMETE LÄHEDUSSE
- HOIDKE TOODET LASTELE JA JÄRELEVALVET VAJAVATELE TÄISKASVANUTELE KÄTTESAAMATUS KOHAS
- ETTEVAATUSABINÕUD
- SEINALE PAIGALDAMISE KINNITUSE PAIGALDAMINE
- ÄRGE PAIGALDAGE SEINALE PAIGALDAMISE KINNITUST SEINALE, KUS TELERI NURGAD VÕI KÜLJED EENDUVAD SEINAST
- ÄRGE PAIGALDAGE TELERIT ÖHUKONDITSIONEERI ALLA VÕI SELLE KOHALE
- PAIGALDAGE SEINALE PAIGALDAMISE KINNITUS TUGEVALT SEINALE, JÄRGIDES KÄESOLEVA KASUTUSJUHENDI SUUNISEID
- PANGE SEINAKINNITUS ÕIGESTI KOKKU VASTAVALT KÄESOLEVA KASUTUSJUHENDI SUUNISTELE
- KEERAKE KRUVID TUGEVALT KINNI ETTENÄHTUD KOHTADES
- VEENDUGE, ET TELER EI SAAKS PAIGALDAMISE AJAL PÔRUTADA
- PAIGALDAGE TELER VERTIKAALSELE JA SILEDALE SEINALE
- PÄRAST TELERI NÕUETEKOHAST PAIGALDAMIST VEENDUGE, ET KAABLID ON PAIGALDATUD OHUTULT
- VÄLTIGE VAHELDUVVOOLU TOITEKAABLI VÕI ÜHENDUSKAABLI MULJUMIST
- SEINALE PAIGALDAMISE KINNITUSE SEINALE KINNITAMISEKS ETTENÄHTUD KRUVID EI KUULU KOMPLEKTI
- ENNE ALUSTAMIST
- MILLEST TEIE SEIN TEHTUD ON
- KOMPLEKTIS SU-WL900-GA
- ETTEVALMISTUS
- A SEINALE PAIGALDAMISE KINNITUSE KINNITAMINE KARKASSIGA KIPSSEINALE
- SEINALE PAIGALDAMISE KINNITUSE PAIGALDAMINE SEINALE
- TEHKE KINDLAKS PAIGALDUSKOHT
- MÄRKUS
- JOONDAGE WM1 SEINA KÜLGE JA TEHKE NELI TALADEGA JOONDATUD MÄRKI
- PUURIGE MÄRKIDELE ÜLEMISED JUHTAUGUD
- ETTEVALMISTUS TELERI PAIGALDAMISEKS
- PAIGALDUSJÄRGNE KONTROLL
- MUU TEAVE
- JOONDAGE WM1 SEINA KÜLGE JA TEHKE NELI MÄRKI
- PUURIGE TÄHISTATUD KOHTADESSE ABIAUGUD
- KASUTAGE WM1 SEINALE PAIGALDAMISEKS SOBIVAID KRUVISID (POLE KOMPLEKTIS) JA SEIBE (POLE KOMPLEKTIS)
- TÕMMAKE RAAMI TUGI LÕPUNI VÄLJA
- UZSTĀDĪŠANAS INFORMĀCIJA PAR "SONY" KRONŠTEINA MONTĀŽAI PIE SIENAS (SU-WL900) IZMANTOŠANU
- SADERĪGA STIPRINĀJUMU PIE SIENAS CAURUMU SHĒMA
- IZNEMOT ĔGIPTI
- TIKAI ĖギPTE
- INFORMĀCIJA KLIENTIEM
- SONY" IZPLATĪTĀJIEM UN DARBU IZPILDĪTĀJIEM
- KRONŠTEINS MONTĀŽAI PIE SIENAS
- DROŠĪBA
- BRĪDINĀJUMS
- JÄUZSTÄDA PROFESIONÄLAM MONTIERIM
- INFORMĀCIJA "SONY" IZPLATĪTĀJIEM
- UZTICIET UZSTĀDĪŠANU LICENCĒTIEM LĪGUMSTRĀDNIEKIEM UN RAUGIETIES, LAI UZSTĀDĪŠANAS LAIKĀ TUVUMĀ NEATRASTOS BĒRNI
- TELEVIZORA PĀRVIETOŠANU VAI NOŅEMŠANU NO KRONŠTEINA NOTEIKTI UZTICIET LICENCĒTIEM LĪGUMSTRĀDNIEKIEM
- KAD TELEVIZORS IR PIESTIPRINĀTS PIE KRONŠTEINA, NEIZSKRŪVĒJIET SKRŪVES U. C
- NEPĀRVEIDOJIET KRONŠTEINA MONTĀŽAI PIE SIENAS DETALAS
- NEUZSTĀDIET NEKĀDU APRĪKOJUMU, KAS NAV UZSTĀDĀMAIS IZSTRĀDĀJUMS
- KRONŠTEINU MONTĀŽAI PIE SIENAS NENOSLOGOJIET NE AR KO CITU, KĀ TIKAI AR TELEVIZORU
- NEKRATIET TELEVIZORU PA KREISI/LABI, UZ AUGŠU/LEJU
- NEATSPIEDIETIES PRET TELEVIZORU VAI NEKARĀJIETIES PIE TĀ
- MAZUS PIEDERUMUS VIENMËR GLABÄJIET BËRNIEM NEAIZSNIEDZAMÄ VIETÄ, LAI TOS NEVARËTU TOS NEJAUŠI NORÎT
- UZMANİBU
- TĪROT VAI VEICOT APKOPI, NEPIELIETOJIET PĀRĀK DAUDZ SPĒKA
- NENOVIETOJIET ŠO IZSTRĀDĀJUMU MEDICĪNAS IEKĀRTU TUVUMĀ
- UZGLABĀJIET BĒRNIEM UN CITĀM UZRAUGĀMĀM PERSONĀM NEPIEEJAMĀ VIETĀ
- NODERĪGA INFORMĀCIJA
- KRONŠTEINA MONTĀŽAI PIE SIENAS UZSTĀDĪŠANA
- NEUZSTĀDIET KRONŠTEINU MONTĀŽAI PIE SIENAS VIETĀS, KUR TELEVIZORA STŪRI VAI SĀNI PĒC TAM BŪS IZVIRZĪTI NO UZSTĀDĪŠANAS VIRSMAS
- NEUZSTĀDIET TELEVIZORU VIRS VAI ZEM GAISA KONDICIONĒTĀJA
- KRONŠTEINU MONTĀŽAI PIE SIENAS NOTEIKTI UZSTĀDIET PAREIZI UN IEVĒROJIET ŠAJĀ LIETOŠANAS ROKASGRĀMATĀ SNIEGTĀS NORĀDES
- KRONŠTEINU SAMONTĒJIET, IEVĒROJOT LIETOŠANAS ROKASGRĀMATĀ NORĀDĪTO PROCESU
- KĀRTĪGI PIEVELCIET SKRŪVES PAREDZĒTAJĀS VIETĀS
- UZSTĀDOT TELEVIZORU, NEPAKĻAUJIET TO TRIECIENIEM
- TELEVIZORU UZSTĀDIET UZ SIENAS, KAS IR GAN PERPENDIKULĀRA ATTIECĪBĀ PRET GRĪDU, GAN LĪDZENA
- KAD TELEVIZORS IR UZSTĀDĪTS, CIEŠI NOSTIPRINIET VADUS
- NESASPIEDIET MAINSTRĀVAS VADU VAI SAVIENOJUMA KABELI
- SKRŪVES KRONŠTEINA MONTĀŽAI PIE SIENAS PIESTIPRINĀŠANAI PIE SIENAS NAV IEKĻAUTAS KOMPLEKTĀ
- PIRMS DARBA UZSĀKŠANAS
- NO KĀDA MATERIĀLA IR VEIDOTA SIENA
- KOMPLEKTÄ AR SU-WL
- SAGATAVOŠANĀS UZSTĀDĪŠANAI
- IZVĒLIETIES UZSTĀDĪŠANAS VIETU
- PIEZĪME
- PIELIECIET WM1 PIE SIENAS UN IEZIMĒJIET ČETRĀS VIETĀS UZ PROFILIEM
- AUGŠĒJO IEZĪMJU VIETĀS IZVEIDOJIET PALĪGURBUMUS
- BRIDINĀJUMS
- SAGATAVOŠANĀS TELEVIZORA UZSTĀDĪŠANAI
- TELEVIZORA PIESTIPRINĀŠANA PIE SIENAS
- PIESTIPRINIET WM7. (TIKAI 26 MM)
- PIESKRŪVĒJIET SIENAS STIPRINĀJUMA KRONŠTEINA KREISO UN LABO PUSI PIE SIENAS, UN PIESTIPRINIET WM
- PĀRLIECINIETIES, VAI UZSTĀDĪŠANA VEIKSMĪGI PABEIGTA
- CITA INFORMĀCIJA
- PIELIECIET WM1 PIE SIENAS UN IEZIMĒJIET ČETRĀS VIETĀS
- ATZĪMJU VIETĀS IZURBIET CAURUMUS
- NOSTIPRINIET WM1 PIE SIENAS, IZMANTOJOT PIEMĒROTAS SKRŪVES (NEIETILPST KOMPLEKTĀ) UN PAPLĀKSNES (NEIETILPST KOMPLEKTĀ)
- IZVELCIET KRONŠTEINA SVIRU LĪDZ GALAM
- TVIRTINIMO INFORMACIJA NORINT NAUDOTI „SONY“ PRIE SIENOS TVIRTINAMĄ LAIKIKLJ (SU-WL900)
- TINKAMAS TVIRTINIMO PRIE SIENOS ANGŲ IŠDĖSTYMAS
- IŠSKYRUS EGIPTĄ
- TIK EGIPTUI
- PIRKĖJAMS
- PRIE SIENOS TVIRTINAMAS LAIKIKLIS
- SAUGA
- JSPÈJIMAS
- PRIVALO SUMONTUOTI SPECIALISTAS
- „SONY“ PREKYBOS ATSTOVAMS
- PASIRŪPINKITE, KAD MONTAVIMO DARBUS ATLIKTŲ LICENCIJUOTI TIEKĖJAI, O MONTAVIMO METU NELEISKITE ARTI BŪTI VAIKAMS
- TV PERNEŠIMO AR IŠĖMIMO DARBUS PATIKĖKITE LICENCIJUOTIEMS TIEKĖJAMS
- SUMONTAVĘ TV, NEIŠSUKITE SRAIGTŲ AR KT. DALIŲ
- NEKEISKITE PRIE SIENOS TVIRTINAMO LAIKIKLIO DALIŲ
- NEMONTUOKITE KITOS IRANGOS, IŠSKYRUS MONTUOJAMĄ GAMINI
- PRIE SIENOS TVIRTINAMO LAIKIKLIO NEAPKRAUKITE DIDESNE NEI TV APKROVA. NEKRATYKITE TV KAIRÉN / DEŠINÉN ARBA AUKŠTYN / ŽEMYN
- NESILENKITE IR NESIKABINKITE ANT TV
- VISADA MAŽUS PRIEDUS LAIKYKITE VAIKAMS NEPASIEKIAMOJE VIETOJE, KAD JIE PER KLAIDĄ JŲ NEPRARYTŲ
- DÈMESIO
- VALYDAMI GAMINI AR ATLIKDAMI JO TECHNINĘ PRIEŽIŪRĄ, NEVEIKITE JO PER DIDELE JĘGA
- LAIKYKITE ŠI GAMINI ATOKIAI NUO MEDICINOS PRIETAISŲ
- LAIKYKITE VAIKAMS ARBA PRIŽIŪRIMIEMS SUAUGUSIESIEMS NEPASIEKIAMOJE VIETOJE
- ATSARGUMO PRIEMONÈS
- PRIE SIENOS TVIRTINAMO LAIKIKLIO MONTAVIMAS
- NEMONTUOKITE PRIE SIENOS TVIRTINAMO LAIKIKLIO ANT SIENOS TOKIOJE VIETOJE, KUR TV KAMPAI ARBA ŠONAI IŠSIKIŠTŲ UŽ SIENOS PAVIRŠIAUS
- NEMONTUOKITE TV VIRŠ ORO KONDICIONIERIAUS ARBA PO JUO
- PASIRŪPINKITE, KAD PRIE SIENOS TVIRTINAMAS LAIKIKLIS BŪTŲ PATIKIMAI PRITVIRTINTAS PRIE SIENOS, LAIKANTIS ŠIOSE NAUDOJIMO INSTRUKCIJOSE PATEIKTŲ NURODYMŲ
- PASIRŪPINKITE, KAD LAIKIKLIS BŪTŲ SURINKTAS TINKAMAI, VADOVAUJANTIS ŠIOSE NAUDOJIMO INSTRUKCIJOSE PATEIKTOMIS PROCEDŪROMIS
- PASIRŪPINKITE, KAD SRAIGTAI BŪTŲ PATIKIMAI ĮSUKTI REIKIAMOSE VIETOSE
- BŪKITE ATSARGŪS, KAD MONTAVIMO METU TV NEBŪTŲ SUTRENKTAS
- ĮSITIKINKITE, KAD TV MONTUOSITE ANT STATMENOS IR PLOKŠČIOS SIENOS
- TEISINGAI SUMONTAVĘ TV, TINKAMAI PRITVIRTINKITE LAIDUS
- SAUGOKITE, KAD KS MAITINIMO LAIDAS ARBA JUNGIAMASIS KABELIS NEBŪTŲ SUSPAUSTI
- SRAIGTAI, KURIŲ REIKIA PRIE SIENOS TVIRTINAMAM LAIKIKLIUI MONTUOTI PRIE SIENOS, NEPRIDĖTI
- PRIEŠ PRADEDANT DARBA
- IŠ KO PADARYTA JŪSŲ SIENA
- SAUSOS KONSTRUKCIJOS SIENA SU PROFILIAIS
- BETONINĖ ARBA IŠ BETONINIŲ BLOKELIŲ PADARYTA SIENA
- ATSARGUMO PRIEMONĖS
- TIEKIAMA KARTU SU SU-WL
- PASIRUOŠIMAS MONTUOTI
- NUSPRĘSKITE, KURIOJE VIETOJE MONTUOSITE
- PASTABA
- SULYGIUOKITE WM1 SU SIENA IR KETURIOSE VIETOSE PAŽYMĖKITE, KUR YRA PROFILIAI
- TIES ŽYMĖMIS IŠGRĘŽKITE VIRŠUTINES SKYLES
- ATSARGUMO PRIEMONĖ
- PASIRUOŠIMAS TVIRTINTI TV
- MONTAVIMO DARBŲ UŽBAIGIMO PATVIRTINIMAS
- JSPĖJIMAS
- KITA INFORMACIJA
- SULYGIUOKITE WM1 SU SIENA IR PASIŽYMĖKITE KETURIOSE VIETOSE
- IŠGRĘŽKITE KONTROLINES SKYLES ŽYMIŲ VIETOSE
- TINKAMAIS SRAIGTAIS (PARDUODAMI ATSKIRAI) IR POVERŽLĖMIS (PARDUODAMOS ATSKIRAI), PRITVIRTINKITE WM1 ANT SIENOS
- ATSARGUMO PRIEMONÈ
- IKI PAT GALO IŠTRAUKITE LAIKIKLIO ATRAMĄ
- NAVODILA ZA UPORABO NOSILCA ZA STENSKO MONTAŽO SONY (SU-WL900)
- ZDRUŽLJIV VZOREC LUKENJ ZA VGRADNJO NA STENO
- RAZEN ZA EGIPT
- SAMO ZA EGIPT
- ZA KUPCE
- NOSILEC ZA STENSKO MONTAŽO
- O VARNOSTI
- OPOZORILO
- MONTAŽO NAJ IZVEDE USPOSOBLJENO OSEBJE
- ZA PRODAJALCE SONY
- VGRADNJO PREPUSTITE POOBLAŠČENIM IZVAJALCEM IN PRI TEM PAZITE, DA V BLIŽINI NI OTROK
- SELITEV ALI SNEMANJE TELEVIZORJA PREPUSTITE POOBLAŠČENIM IZVAJALCEM
- NE ODSTRANITE VIJAKOV ITD., KO VGRADITE TELEVIZOR
- NE PREDELUJTE DELOV NOSILCA ZA STENSKO MONTAŽO
- NE VGRADITE OPREME, KI SE RAZLIKUJE OD IZDELKA ZA VGRADNJO
- NA NOSILEC ZA STENSKO MONTAŽO NE NAMEŠČAJTE NOBENEGA DRUGEGA BREMENA KOT TELEVIZOR. TELEVIZORJA NE TRESITE V SMERI LEVO/DESNO ALI NAVZGOR/NAVZDOL
- NA TELEVIZOR SE NE NASLANJAJTE IN SE NANJ NE OBEŠAJTE
- MAJHNE DODATKE VEDNO HRANITE IZVEN DOSEGA OTROK, DA JIH NE BI POMOTOMA ZAUŽILI
- POZOR
- IZDELKA MED ČIŠČENJEM IN VZDRŽEVANJEM NE OBRAVNAVAJTE S PREVELIKO SILO
- TEGA IZDELKA NE POSTAVLJAJTE V BLIŽINO MEDICINSKIH PRIPOMOČKOV
- HRANITE IZVEN DOSEGA OTROK ALI POSAMEZNIKOV, KI POTREBUJEJO NADZOR
- VARNOSTNA OPOZORILA
- VGRADNJA NOSILCA ZA STENSKO MONTAŽO
- NOSILCA ZA STENSKO MONTAŽO NE NAMESTITE NA STENSKE POVRŠINE, KJER BI VOGALI ALI STRANICE TELEVIZORJA ŠTRLELI STRAN OD POVRŠINE STENE
- TELEVIZORJA NE VGRADITE NAD ALI POD KLIMATSKO NAPRAVO
- NOSILEC ZA STENSKO MONTAŽO OBVEZNO TRDNO VGRADITE NA STENO PO NAVODILIH V TEH NAVODILIH ZA UPORABO
- OBVEZNO PRAVILNO SESTAVITE NOSILEC PO NAVODILIH, KI SO RAZLOŽENA V TEH NAVODILIH ZA UPORABO
- VIJAKE OBVEZNO TRDNO ZATEGNITE NA PREDVIDENEM MESTU
- PAZITE, DA MED VGRADNJO TELEVIZORJA NE IZPOSTAVITE UDARCEM
- TELEVIZOR OBVEZNO VGRADITE NA NAVPIČNO IN RAVNO STENO
- PO PRAVILNI VGRADNJI TELEVIZORJA PRAVILNO PRITRDITE KABLE
- NE DOVOLITE, DA BI PRIHAJALO DO STISKANJA NAPAJALNEGA ALI POVEZOVALNIH KABLOV
- VIJAKI ZA PRITRDITEV NOSILCA ZA STENSKO MONTAŽO NA STENO NISO PRILOŽENI
- PRED ZAČETKOM
- IZ ČESA JE IZDELANA VAŠA STENA
- PRILOŽENO PRI SU-WL
- PRIPRAVA ZA VGRADNJO
- A PRITRJEVANJE NOSILCA ZA STENSKO MONTAŽO NA GIPS PLOŠČO S TRAMOVI
- MONTAŽA NOSILCA ZA STENSKO MONTAŽO NA STENO
- ODLOČITE SE ZA MESTO VGRADNJE
- OPOMBA
- NOSILEC WM1 NAMESTITE NA STENO IN NA TRAMOVIH NAREDITE ŠTIRI OZNAKE
- NA OZNAKAH ZVRTAJTE VODILNE LUKNJE
- VARNOSTNI UKREP
- PRIPRAVA NA VGRADNJO TELEVIZORJA
- NAMESTITEV TELEVIZORJA NA STENO
- PRITRDITE WM7. (SAMO 26 MM)
- PRIVIJTE LEVO IN DESNO STRAN NOSILCA ZA STENSKO MONTAŽO TER PRITRDITE WM
- PREVERJANJE VGRADNJE
- DRUGE INFORMACIJE
- B PRITRDITEV NOSILCA ZA STENSKO MONTAŽO NA TRDEN BETON ALI BETONSKI BLOK
- INFORMACIJE ZA INSTALACIJU SONY NOSAČA ZA POSTAVLJANJE NA ZID (SU-WL900)
- KOMPATIBILAN UZORAK RUPA ZA POSTAVLJANJE NA ZID
- OSIM EGIPAT
- SAMO EGIPAT
- ZA KORISNIKE
- ZA SONY TRGOVCE I DOBAVLJAČE
- NOSAČ ZA POSTAVLJANJE NA ZID
- O SIGURNOSTI
- UPOZORENJE
- ZAHTIJEVA PROFESIONALNO POSTAVLJANJE
- SONYJEVIM DOBAVLJAČIMA
- POSTAVLJANJE SVAKAKO PREPUSTITE LICENCIRANIM IZVOĐAČIMA TE NE DOPUŠTAJTE PRISTUP DJECI TIJEKOM POSTAVLJANJA
- PREMJEŠTANJE ILI SKIDANJE TELEVIZORA SVAKAKO PREPUSTITE LICENCIRANIM IZVOĐAČIMA
- NE UKLANJAJTE VIJKE ITD. NAKON POSTAVLJANJA TV-A
- NE MIJENJAJTE DIJELOVE NOSAČA ZA POSTAVLJANJE NA ZID
- NEMOJTE INSTALIRATI DRUGU OPREMU OSIM PROIZVODA NAMIJENJENOG ZA INSTALIRANJE
- NA NOSAČ ZA POSTAVLJANJE NA ZID NE STAVLJAJTE DRUGI TERET OSIM TV-A. NE TRESITE TV PRIJEMNIK DESNO/LIJEVO, GORE/DOLJE
- NE OSLANJAJTE SE NA TV I NE VJEŠAJTE O NJEGA
- UVIJEK DRŽITE MALI PRIBOR IZVAN DOHVATA DJECE, KAKO IH NE BI SLUČAJNO PROGUTALA
- OPREZ
- NE RUKUJTE PROIZVODOM PREKOMJERNOM SILOM DOK GA ČISTITE ILI ODRŽAVATE
- NE STAVLJAJTE OVAJ PROIZVOD BLIZU MEDICINSKIH UREĐAJA
- DRŽITE IZVAN DOHVATA DJECE ILI OSOBA POD NADZOROM
- MJERE OPREZA
- POSTAVLJANJE NOSAČA ZA POSTAVLJANJE NA ZID
- NE POSTAVLJAJTE NOSAČ ZA POSTAVLJANJE NA ZIDOVE NA KOJIMA KUTOVI ILI RUBOVI TELEVIZORA MOGU STRŠITI
- NE POSTAVLJAJTE TELEVIZOR IZNAD ILI ISPOD KLIMATIZACIJSKOG UREĐAJA
- SVAKAKO DOBRO UČVRSTITE NOSAČ ZA POSTAVLJANJE NA ZID SLIJEDEĆI UPUTE IZ OVOG KORISNIČKOG PRIRUČNIKA
- PRAVILNO SASTAVITE NOSAČ SLIJEDEĆI POSTUPAK OPISAN U OVOM KORISNIČKOM PRIRUČNIKU
- OBAVEZNO DOBRO PRITEGNITE VIJKE NA OZNAČENOM MJESTU
- PAZITE DA TELEVIZOR NE BUDE IZLOŽEN UDARCIMA TIJEKOM POSTAVLJANJA
- TELEVIZOR OBAVEZNO POSTAVITE NA ZID KOJI JE OKOMIT I RAVAN
- NAKON ŠTO PRAVILNO POSTAVITE TELEVIZOR ISPRAVNO UČVRSTITE KABELE
- PAZITE DA NE DOĐE DO PRIKLJEŠTENJA NAPONSKOG KABELA IZMJENIČNE STRUJE ILI PRIKLJUČNOG KABELA
- VIJCI KOJIMA SE NOSAČ ZA POSTAVLJANJE NA ZID TREBA UČVRSTITI NISU ISPORUČENI
- PRIPREMA
- OD KOJEG JE MATERIJALA VAŠ ZID
- GIPSANE PLOČE S DRVENOM POTKONSTRUKCIJOM
- PUNI BETONSKI ZID ILI BETONSKI BLOKOVI
- ISPORUČENO SA SU-WL
- PRIPREMA ZA POSTAVLJANJE
- A PRIČVRŠĆIVANJE NOSAČA ZA POSTAVLJANJE NA ZID NA GIPSANE PLOČE S DRVENOM POTKONSTRUKCIJOM
- MONTAŽA NOSAČA ZA POSTAVLJANJE NA ZID
- ODLUČITE O MJESTU POSTAVLJANJA
- NAPOMENA
- PORAVNAJTE WM1 SA ZIDOM I OZNAČITE ČETIRI RUPE U RAVNINI S GREDAMA
- IZBUŠITE GORNJE PILOT RUPE NA OZNAČENIM MJESTIMA
- PRIPREMA ZA POSTAVLJANJE TELEVIZORA NA ZID
- POTVRDA DOVRŠETKA POSTAVLJANJA
- PORAVNAJTE WM1 SA ZIDOM I OZNAČITE ČETIRI RUPE
- IZBUŠITE RUPICE NA OZNAKAMA
- PRIČVRSTITE WM1 NA ZID ODGOVARAJUĆIM VIJCIMA (NISU ISPORUČENI U KOMPLETU) I PODLOŠKAMA (NISU ISPORUČENE U KOMPLETU)
- RAZVUCITE KRAK NOSAČA DO KRAJA
- SONY ҚАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙНДІ (SU-WL900) ПАЙДАЛАНУ ТУРАЛЫ ОРНАТУ АКПАРАТЫ
- ҚАБЫРҒАҒА ОРНАТУ ТЕСІКТЕРІНІҢ ҮЙЛЕСІМДІ ШАБЛОНЫ
- ТУТЫНУШЫЛАРҒА
- ҚАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙН
- ҚАУІПСІЗДІК ТУРАЛЫ
- ECKEPTY
- SONY ДИЛЕРЛЕРІ ҮШІН
- ОРНАТУ ЖҰМЫСТАРЫН ЛИЦЕНЗИЯСЫ БАР МЕРДІГЕРЛЕР ЖАСАУЫ КЕРЕК ЖӘНЕ ҚҰРЫЛҒЫНЫ ОРНАТУ КЕЗІНДЕ БАЛАЛАРДЫ АЛЫС ҰСТАҢЫЗ
- БАЛАЛАР ҮШІН
- ТЕЛЕДИДАРДЫ ТАСЫМАЛДАУ НЕМЕСЕ БӨЛШЕКТЕУ ЖҰМЫСТАРЫН ЛИЦЕНЗИЯСЫ БАР МЕРДІГЕРЛЕР ЖАСАУЫ КЕРЕК
- ТЕЛЕДИДАРДЫ БЕКІТКЕННЕН КЕЙІН БУРАНДАЛАРДЫ ЖӘНЕ Т.Б. БОСАТПАҢЫЗ
- ҚАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙННІҢ БӨЛШЕКТЕРІН АУЫСТЫРМАҢЫЗ
- ОРНАТУҒА БОЛАТЫН ӨНІМНЕН БАСҚА ЖАБДЫҚТЫ ОРНАТПАҢЫЗ
- ҚАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙНГЕ ТЕЛЕДИДАРДАН БАСҚА ЗАТТЫ ҚОЛДАНБАҢЫЗ. ТЕЛЕДИДАРДЫ СОЛҒА/ОҢҒА, ЖОҒАРЫ/ТӨМЕН ШАЙҚАМАҢЫЗ
- ТЕЛЕДИДАРҒА СҮЙЕНБӨҢІЗ НЕМЕСЕ АСЫЛЫП ТУРМАҢЫЗ
- ҚАТЕЛЕСІП ЖҰТЫП ҚОЙЫЛМАУЫ ҮШІН КІШКЕНТАЙ КЕРЕК- ЖАРАКТАРДЫ ӘРҚАШАН БАЛАЛАРДЫҢ ҚОЛЫ ЖЕТПЕЙТІН ЖЕРДЕ САҚТАҢЫЗ
- АБАЙ БОЛЫНЫЗ
- КҰРЫЛҒЫНЫ ТАЗАЛАУ НЕ ОҒАН КҮТІМ ЖАСАУ КЕЗІНДЕ ҚАТТЫ КҮШ САЛМАҢЫЗ
- БУЛ ӨНІМДІ МЕДИЦИНАЛЫҚ ҚҰРЫЛҒЫЛАРҒА ЖАҚЫН ҚОЙМАҢЫЗ
- БАЛАЛАРДЫҢ НЕМЕСЕ БАҚЫЛАНУЫ ТИІС ТҮЛҒАЛАРДЫҢ ҚОЛЫ ЖЕТПЕЙТІН ЖЕРДЕ САҚТАҢЫЗ
- АЛДЫН АЛУ ШАРАЛАРЫ
- ҚАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙНДІ ОРНАТУ
- ҚАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙНДІ ТЕЛЕДИДАРДЫҢ БУРЫШТАРЫ НЕ ҚАПТАЛЫ ҚАБЫРҒА БЕТІНЕН ШЫҒЫП ТҰРАТЫН ОРЫНДАРҒА ОРНАТПАҢЫЗ
- ТЕЛЕДИДАРДЫҢ САЛҚЫНДАТҚЫШТЫҢ УСТІНЕ НЕ АСТЫНА ОРНАТПАҢЫЗ
- ҚАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙНДІ ОСЫ ПАЙДАЛАНУ НҰСҚАУЛЫҒЫНА СҮЙЕНЕ ОТЫРЫП МЫҚТАП БЕКІТІҢІЗ
- ПАЙДАЛАНУ НУСКАУЛЬҒЫНДА БЕРІЛГЕН ПРОЦЕДУРАЛАРҒА СҮЙЕНЕ ОТЫРЫП КРОНШТЕЙНДІ ДҰРЫСТАП ҚҰРАСТЫРЫҢЫЗ
- БҮРАНДАЛАР КӨРСЕТІЛГЕН ОРЫНДА МЫКТАП БЕКІТІЛУІ КЕРЕК
- ОРНАТУ КЕЗІНДЕ ТЕЛЕДИДАРДЫ СОҒЫП АЛМАҢЫЗ
- ТЕЛЕДИДАРДЫ КАБЫРҒА МЕН ЕДЕНГЕ ПЕРПЕНДИКУЛЯР БОЛАТЫНДАЙ ЕТІП ОРНАТУ КЕРЕК
- ТЕЛЕДИДАР ДҰРЫС ОРНАТЫЛҒАННАН КЕЙІН КАБЕЛЬДЕРДІ ДҰРЫС БЕКІТІҢІЗ
- АЙНЫМАЛЫ ТОК СЫМЫ НЕМЕСЕ ҚОСУ КАБЕЛІ ҚЫСЫЛЫП ҚАЛМАУЫ КЕРЕК
- ҚАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙНДІ ҚАБЫРҒАҒА БЕКІТУГЕ ҚАЖЕТТІ БҰРАНДАЛАР БЕРІЛМЕГЕН
- ІСКЕ КІРІСПЕС БҰРЫН
- ҚАБЫРҒА НЕДЕН ЖАСАЛҒАН
- SU-WL900 КҰРЫЛҒЫСЫМЕН БЕРІЛЕДІ
- ОРНАТУҒА ДАЙЫНДДЫҚ
- А КАБЫРҒАҒА ОРНАТАТЫН КРОНШТЕЙНДІ ПРОФИЛЬДЕРГЕ БЕКІТІЛГЕН ГИПСОКАРТОНҒА БЕКІТУ
- ҚАБЫРҒАҒА ОРНАТЫЛАТЫН КРОНШТЕЙНДІ ҚАБЫРҒАҒА ОРНАТУ
- ОРНАТЫЛАТЫН ОРЫНДЫ АНЫКТАҢЫЗ
- НУСКАУ
- БЕЛГІЛЕНГЕН ЖЕРЛЕРГЕ ЖОҒАРҒЫ БЕКІТУ ТЕСІКТЕРІН ТЕСІҢІЗ
- WM1 ҚҰРАЛЫН ҚАБЫРҒАҒА СӘЙКЕС КЕЛЕТІН БҰРАНДАЛАРМЕН (ЖИНАҚҚА КІРМЕЙДІ) ЖӘНЕ ШАЙБАЛАРМЕН (ЖИНАҚҚА КІРМЕЙДІ) ОРНАТЫҢЫЗ
- САКТЫК ШАРАСЫ
- БЕЛГІЛЕНГЕН ЖЕРЛЕРГЕ ТӨМЕНГІ БЕКІТУ ТЕСІКТЕРІН ТЕСІҢІЗ. (БҮРҒЫЛАУ НҰСҚАУЛАРЫН 4-ҚАДАМНАН КӨРІҢІЗ.)
- ТЕСІКТЕРГЕ СӘЙКЕС БҰРАНДАЛАР МЕН ШАЙБАЛАРДЫ САЛЫҢЫЗ
- КРОНШТЕЙННІҢ ҚОЛЫН ШЕТКЕ ҚАРАЙ ТАРТЫП ЖЫЛЖЫТЫҢЫЗ
- ТЕЛЕДИДАРДЫ ОРНАТУҒА ДАЙЫНДАУ
- ОРНАТУДЫҢ АЯКТАЛҒАНДЫҒЫН ТЕКСЕРУ
- БАСКА АКПАРАТ
- WM1 ҚҰРАЛЫН ҚАБЫРҒАҒА ТУРАЛАП, ТӨРТ БЕЛГІ ЖАСАҢЫЗ
- БЕЛГІЛЕНГЕН ЖЕРЛЕРДІ ОРНАТУ ТЕСІКТЕРІН ЖАСАУ ҮШІН БҮРҒЫЛАҢЫЗ
- ҚАБЫРҒАҒА ТЕЛЕДИДАРДЫ ОРНАТУ
- INFORMACIJE ZA MONTAŽU ZA UPOTREBU SONY NOSAČA ZA POSTAVLJANJE NA ZID (SU-WL900)
- KOMPATIBILNI RASPORED OTVORA ZA MONTIRANJE NA ZID
- OSIM EGIPTA
- O BEZBEDNOSTI
- NEOPHODNO JE PROFESIONALNO POSTAVLJANJE
- ZA DILERE KOMPANIJE SONY
- OBAVEZNO POVERITE POSTAVLJANJE LICENCIRANIM UGOVARAČIMA I DRŽITE DECU DALJE TOKOM POSTAVLJANJA
- OBAVEZNO POVERITE POMERANJE ILI DEMONTAŽU TV-A LICENCIRANIM UGOVARAČIMA
- NE SKIDAJTE VIJKE, I SLIČNO, NAKON MONTIRANJA TV-A
- NE VRŠITE IZMENE NA DELOVIMA NOSAČA ZA POSTAVLJANJE NA ZID
- NEMOJTE MONTIRATI NIKAKVU OPREMU OSIM PROIZVODA KOJI SE MOŽE INSTALIRATI
- NE PRIMENJUJTE NIKAKVO OPTEREĆENJE OSIM TV-A NA NOSAČ ZA POSTAVLJANJE NA ZID
- NE TRESITE TV PRIJEMNIK LEVO/DESNO, GORE/DOLE
- NE OSLANJAJTE SE ILI NE KAČITE NA TV
- UVEK DRŽITE MALE DODATKE VAN DOMAŠAJA DECE, KAKO IH GREŠKOM NE BI PROGUTALI
- NE RUKUJTE PROIZVODOM SA PREKOMERNOM SILOM TOKOM ČIŠĆENJA ILI ODRŽAVANJA
- NEMOJTE STAVLJATI OVAJ PROIZVOD BLIZU MEDICINSKIH UREĐAJA
- DRŽITE DALJE OD DOMAŠAJA DECE ILI OSOBA POD NADZOROM
- MERE PREDOSTROŽNOSTI
- NE POSTAVLJAJTE NOSAČ ZA POSTAVLJANJE NA ZID NA ZIDNIM POVRŠINAMA GDE SU UGLOVI ILI STRANE TV-A IZBOČENI OD POVRŠINE ZIDA
- NE POSTAVLJAJTE TV IZNAD ILI ISPOD KLIMA UREĐAJA
- OBAVEZNO POSTAVITE NOSAČ ZA POSTAVLJANJE NA ZID ČVRSTO NA ZID POSTUPAJUĆI PREMA UPUTSTVIMA IZ OVOG UPUTSTVA ZA UPOTREBU
- PROVERITE DA LI STE PRAVILNO SKLOPILI NOSAČ ZA ZID POSTUPAJUĆI PREMA DATOM POSTUPKU OBJAŠNJENOM U OVOM UPUTSTVU ZA UPOTREBU
- OBAVEZNO PRITEGNITE VIJKE ČVRSTO U ODREĐENOM POLOŽAJU
- PAZITE DA NE IZLAŽETE TELEVIZOR UDARU TOKOM POSTAVLJANJA
- OBAVEZNO POSTAVITE TV NA ZID KOJI JE ISTOVREMENO VERTIKALAN I RAVAN
- NAKON PRAVILNOG POSTAVLJANJA TV-A, PROPISNO OBEZBEDITE KABLOVE
- NE DOZVOLITE DA STRUJNI KABL ILI KABL ZA POVEZIVANJE BUDU PRIKLJEŠTENI
- VIJCI POTREBNI ZA PRIČVRŠĆENJE NOSAČA ZA POSTAVLJANJE NA ZID SE NE ISPORUČUJU
- PRE POČETKA KORIŠĆENJA
- OD ČEGA JE VAŠ ZID NAPRAVLJEN
- ISPORUČENO UZ SU-WL
- A POSTAVLJANJE NOSAČA ZA POSTAVLJANJE NA ZID NA SUVI ZID SA DRVENIM STUBOVIMA
- POSTAVLJANJE NA ZID NOSAČA ZA POSTAVLJANJE NA ZID
- ODLUČITE O MESTU ZA POSTAVLJANJE
- PORAVNAJTE WM1 SA ZIDOM I NAPRAVITE ČETIRI OZNAKE PORAVNATE SA DRVENIM STUBOVIMA
- NA OZNAKAMA PROBUŠITE GORNJE RUPE ZA NAVOĐENJE
- PRIPREMA ZA POSTAVLJANJE TV-A
- POTVRĐIVANJE ZAVRŠETKA POSTAVLJANJA
- OSTALE INFORMACIJE
- PORAVNAJTE WM1 SA ZIDOM I NAPRAVITE ČETIRI OZNAKE
- PROBUŠITE VODEĆE RUPE NA OZNAKAMA
- POSTAVITE WM1 NA ZID POMOĆU ODGOVARAJUĆIH ZAVRTNJA (NIJE ISPORUČENO) I PODLOŠKI (NIJE ISPORUČENO)
- IZVUCITE DRŠKU NOSAČA DO KRAJA
- SONY 挂壁式支架（SU-WL900）安装信息
- 可适配的挂壁式安装布孔方式：
- 对于中国顾客
- 挂壁式支架
- 安全须知
- 致用户
- 需要专业安装
- SONY 经销商须知
- 确保委托授权承包商进行产品安装并在安装过程中避免儿童靠近。
- 请务必委托授权承包商搬运或拆卸本电视机。
- 安装电视机后请勿拆下螺丝。
- 请勿对挂壁式支架的部件进行改装。
- 请勿安装指定产品以外的任何设备。
- 请勿在挂壁式支架上施加本电视机以外的任何负载。请勿左/右、上/下摇晃电视机。
- 请勿倚靠或悬挂在电视机上。
- 请始终将小附件放置于儿童无法触及的位置，以免不小心吞下。
- 注意事项
- 请勿在清洁或维修电视机时过度用力处理电视机。
- 请勿将本产品放在医疗设备附近。
- 请将本产品放在儿童或应受监护的人无法触及的地方。
- 预先注意事项
- 安装挂壁式支架
- 请勿将挂壁式支架安装在使电视机角落或边缘突出墙面的位置。
- 请勿将电视机安装在空调之上或之下。
- 请务必遵循本使用说明书中的说明将挂壁式支架牢固地安装于墙壁上。
- 请务必按照本使用说明书所阐述的指导程序正确地装配支架。
- 请务必在指定的位置拧紧螺丝。
- 请小心在安装过程中不要让电视机承受振动。
- 请务必将电视机安装在垂直、平坦的墙壁上。
- 在正确安装电视机之后，妥当地固定电缆。
- 请勿让交流电源线或连接电缆受到挤压。
- 将挂壁式支架固定至墙壁上所需的螺丝未随机提供。
- 事先准备
- 墙体是什么结构？
- 有立柱的干砌墙
- 实心混凝土或混凝土砖
- SU-WL900 随附部件
- 安装准备
- 仅适用于有立柱的干砌墙
- A 将挂壁式支架安装至有立柱的干砌墙上
- 将挂壁式支架安装至墙上
- 确定安装位置。
- 将 WM1 与墙壁对齐，并做四个与立柱对齐的标记。
- 在标记上钻定位孔。
- 准备安装电视机
- 确认安装完成
- 其他信息
- B 将挂壁式支架安装至实心混凝土或混凝土砖
- 使用 SONY 壁掛式支架之安裝訊息（SU-WL900）
- 兼容壁掛式支架孔洞樣式：
- 埃及除外：
- 僅限埃及：
- 壁掛式支架
- 安全事項
- 致用戶
- 需要專業安裝
- 致 SONY 經銷商
- 請務必將安裝工作委託經授權的承包商，並且避免安裝過程中讓孩童接近。
- 請務必將搬動或拆卸電視機的工作委由經授權的承包商進行。
- 安裝電視機之後請勿拆除任何螺絲等零件。
- 請勿改裝壁掛式支架的零件。
- 請勿將可安裝產品之外的其他設備安裝到支架上。
- 除了電視機之外，請勿在壁掛式支架上加掛其他重物。請勿左右或上下搖晃電視機。
- 請勿倚靠或攀爬電視機。
- 經常將體積小的配件放在兒童拿不到的地方，以便不會被兒童誤吞。
- 小心
- 清潔或維修過程中，請勿對產品施加過大的力量。
- 請勿將本產品放在靠近醫療裝置的地方。
- 不要讓兒童或受監護者接觸。
- 注意事項
- 安装壁掛式支架
- 請勿將壁掛式支架安裝在會使電視機邊角或側面突出於牆面的牆壁位置。
- 請勿將電視機安裝在冷氣機的上方或下方。
- 請務必依照本使用說明書中的指示，牢固地將壁掛式支架安裝於牆上。
- 請務必按照本使用說明書中介紹的步驟，正確安裝支架。
- 請務必在指定的位置上，將螺絲安全地鎖緊。
- 安裝的過程中，請務必小心不要讓電視機遭到衝撞。
- 請務必將電視機安裝在垂直且平坦的牆面上。
- 正確安裝電視機後，請確實固定電纜。
- 請勿使交流電源線或連接電纜受到擠壓。
- 不提供用於將壁掛式支架固定於牆壁的螺絲。
- 安装前
- 牆面的材質為何？
- 檢查零件
- SU-WL900 隨附組件
- 準備安裝
- 僅用於有立柱的乾砌牆
- A 將壁掛式支架安裝至有立柱的乾砌牆上
- 將壁掛式支架安裝至牆壁
- 確定安装位置。
- 註
- 將 WM1 與牆壁對齊，並做四個與立柱對齊的標記。
- 在上方標記處鑽定位孔。
- 準備安裝電視機
- 確認安裝完成
- 其他資訊
- B 將壁掛式支架安裝至實心混凝土或 混凝土磚
- 確定安裝位置。
- 將 WM1 與牆壁對齊並做四個標記。
- 在標記上鑽定位孔。
- 使用適合的螺絲（未提供）及墊圈（未提供）將 WM1 安裝至牆面上。
- 將支架臂完全拉出。
- THÔNG TIN LẮP ĐẶT DÀNH CHO GIÁ ĐỠ TREO TƯỜNG SONY (SU-WL900)
- SƠ ĐỒ LỖ TREO TƯƠNG TƯƠNG THÍCH
- GIÁ DỖ TREO TƯƠNG
- VỀ SỰ AN TOÀN
- VỚI KHÁCH HÀNG
- CẢNH BÁO
- YÊU CẦU LẤP ĐẶT CHUYÊN NGHIỆP
- DÀNH CHO ĐẠI LÝ CỦA SONY
- PHẢI KÝ HỢP ĐỒNG PHỤ VỀ LẮP ĐẶT VỚI CÁC NHÀ THẦU ĐƯỢC CẤP PHÉP VÀ KHÔNG ĐỀ TRẺ EM LẠI GẦN TRONG QUÁ TRÌNH LẮP ĐẶT
- PHẢI KÝ HỢP ĐỒNG PHỤ VỀ VIỆC DI CHUYỂN HOẶC THÁO DỖ TV VỚI CÁC NHÀ THẦU ĐƯỢC CẤP PHÉP
- KHÔNG THÁO VÍT V.V... SAU KHI LẮP TV
- KHÔNG THAY ĐỔI CÁC BỘ PHẬN CỦA GIÁ ĐỠ TREO TƯỜNG
- KHÔNG TREO BẤT KỲ THIẾT BỊ NÀO KHÁC NGOÀI SẢN PHẨM CÓ THỂ LẮP ĐẶT
- KHÔNG ĐẶT VẬT NẶNG NÀO KHÁC NGOÀI TV LÊN TRÊN GIÁ ĐỠ TREO TƯỜNG. KHÔNG LẮC TV SANG TRÁI/ PHẢI, LÊN/XUỐNG
- KHÔNG DƯA HOẶC TREO CÁC ĐỒ VẬT LÊN TV
- LUÔN ĐỀ CÁC PHỤ KIỆN NHỎ XA TẦM VỚI CỦA TRẺ, TRÁNH NGUY CƠ NUỐT NHẰM
- LU'U Ý
- KHÔNG TÁC ĐỘNG LỰC QUÁ MẠNH LÊN SẢN PHẨM TRONG QUÁ TRÌNH LAU HOẶC BẢO DƯỠNG
- KHÔNG ĐẶT SẢN PHẨM NÀY GÀN CÁC THIẾT BỊ Y TẾ
- TRÁNH XA TẦM TAY TRẺ EM HOẶC NHỮNG NGƯỜI CẦN ĐƯỢC GIÁM SÁT
- LẮP ĐẶT GIÁ ĐỠ TREO TƯỜNG
- CẦNH BÁO
- KHÔNG LẮP ĐẶT GIÁ ĐỠ TREO TƯỞNG TRÊN BỀ MẶT TWÒNG MÀ CÁC GÓC HOẶC CẠNH CỦA TV NHỎ RA KHỞI BỀ MẶT TWÒNG
- KHÔNG LẮP ĐẶT TV BÊN TRÊN HOẶC BÊN DƯỚI ĐIỀU HOÀ NHIỆT ĐỘ
- ĐẢM BẢO LẮP ĐẶT CHẮC CHẮN GIÁ ĐỠ TREO TƯỞNG VÀO TƯỞNG THEO CÁC HƯỚNG DẪN TRONG SÁCH HƯỚNG DẪN SỬ DỤNG NÀY
- ĐẢM BẢO LẮP GIÁ ĐỠ ĐÚNG CÁCH THEO QUY TRÌNH ĐƯỢC HƯỚNG DẪN ĐƯỢC GIẢI THÍCH TRONG SÁCH HƯỚNG DẪN SỬ DỤNG NÀY
- PHẢI VẬN CHẶT CÁC VÍT VÀO VỊ TRÍ ĐƯỢC CHỈ ĐỊNH
- CẦN THẬN ĐỂ TV KHÔNG BỊ VA CHẠM TRONG QUÁ TRÌNH LẮP ĐẶT
- PHẢI LẮP ĐẶT TV TRÊN TƯỜNG VUÔNG GÓC VÀ PHẲNG
- SAU KHI LẮP ĐẶT TV ĐÚNG CÁCH, HÃY CỐ ĐỊNH CÁC CẤP ĐÚNG CÁCH
- KHÔNG ĐƯỢC ĐỂ CHO DÂY NGUỒN AC HOẶC CẤP NỐI BỊ BÓ KÉP
- VÍT CẦN THIẾT ĐỂ VẬN CHẶT GIÁ ĐỠ TREO TƯỜNG VÀO TƯỜNG KHÔNG ĐƯỢC CUNG CẤP
- TRƯỚC KHI BẮT ĐẦU
- TƯỜNG CỦA BẠN XÂY BẰNG GÌ
- TƯỜNG THẠCH CAO CÓ CÁC KHUNG THANH ĐÚNG
- BÊ TÔNG CỨNG HOẶC KHỐI BÊ TÔNG
- ĐƯỢC CUNG CẤP CÙNG VỚI SU-WL
- CHUẨN BỊ LẮP ĐẶT
- LẮP GIÁ ĐỠ TREO TƯƠNG LÊN TƯỜNG
- XÁC ĐỊNH VỊ TRÍ LẮP ĐẶT
- LƯU Ý
- KHOAN CÁC LỖ THỬ PHÍA TRÊN LÊN CÁC ĐIỂM ĐÁNH DẤU
- CHUẨN BỊ LẮP ĐẶT TV
- XÁC NHẬN HOÀN THÀNH VIỆC LẮP ĐẶT
- THÔNG TIN KHÁC
- LẮP ĐẶT TV LÊN TƯỢNG
- GẮN WM7. (CHỈ 26 MM)
- SIÉT VÍT VÀO PHẦN BÊN TRÁI VÀ BÊN PHẢI CỦA GIÁ ĐỠ TREO TƯỢNG VÀ GẮN WM
- ข้อมูลการติดตั้งเมื่อใช้อุปกรณ์ยืดติดผนังของ SONY (SU-WL900)
- รูปแบบรูสำหรับยืดติดผนังที่รองรับ
- อุปกรณ์ยืดติดผนัง
- ว่าด้วยความปลอดภัย
- สำหรับลูกค้า
- คำเตือน
- สำหรับตัวแทนจำหน่าย SONY
- โปรดแน่ใจว่าได้ติดต่อ ตัวแทนที่ได้รับการรับรอง เพื่อทำการติดตั้งและ ระมัดระวังอย่างให้เด็กอยู่ใกล้ ขณะติดตั้ง
- โปรดแนใจว่าได้ติดต่อ ตัวแทนที่ได้รับการรับรอง เพื่อทำการเคลื่อนย้ายหรือ ถอดที่วี
- อย่าถอดสกรูหรือขึ้นส่วน อื่นๆ หลังจากติดตั้งเข้ากับ ที่วีแล้ว
- อย่าตัดแปลงชิ้นส่วนต่างๆ ของ อุปกรณ์ยืดติดผนัง
- ห้ามติดตั้งอุปกรณ์อื่นนอก เหนือจากผลิตภัณฑ์ที่ติดตั้ง ได้
- อย่าเพิ่มน้ำหนักอื่นๆ นอก เหนือ จากที่วีลงบนอุปกรณ์ ยืดติดผนัง ห้ามเขย่าที่วีไปทางซ้าย/ ขวา, เขย่าขึ้น/ลง
- อย่าพิงหรือไหนที่วี
- โปรดเก็บอุปกรณ์เสริมที่มี ขนาดเล็กให้ห่างจากเด็ก เสมอ เพื่อไม่ให้เด็กกลืน เข้าไปโดยรู้เท่าไม่ถึงการณ์
- ข้อควรระวัง
- อย่าใช้แรงกดลงบน ผลิตภัณฑ์มากเกินไป ขณะ ทำความสะอาดหรือดูแล รักษาผลิตภัณฑ์
- ห้าまวางผลิตภัณฑ์นี้็กลักับ อุปกรณ์ทางการแพทย์
- เก็บอุปกรณ์ให้พันจากมือ ของเด็กหรือบุคคลที่อยู่ภาย ใช้การดูแล
- วิธีติดตั้งอุปกรณ์ยืดติด ผนัง
- อย่าติดตั้งอุปกรณ์ยืดติดผนัง บนบริเวณผนังที่ทำให้ส่วน มุมหรือด้านข้างของที่วียื่น ออกมาจากส่วนระนาบของ ผนัง
- อย่าติดตั้งที่วีไว้เหนือหรือใต้ เครื่องปรับอากาศ
- โปรดตรวจสอบให้นใจว่าได้ ติดตั้งอุปกรณ์ยืดติดผนังเข้า กับผนังให้แน่นตามคำแนะนำ ในคู่มือการใช้งานฉบับนี้
- โปรดตรวจสอบให้นใจว่าได้ประกอบอุปกรณ์ยืดติดผนังอย่าง ลูกต้องตามลำดับชั้นตอนที่อธิบายไว้ในคู่มือการใช้งานฉบับนี้
- โปรดแน่ใจว่าได้ขันสกรูให้ แน่นในตำแหน่งที่กำหนด
- ระมัดระวังอย่าให้ที่วีโดนกระ แทกระหว่างการติดตั้ง
- โปรดแน่ใจว่าได้ติดตั้งที่วีบน ผนังที่เรียบและได้ฉากกับพื้น
- หลังจากติดตั้งที่วีอย่างถูกต้อง แล้ว ให้เก็บสายเคเบื้ลให้ถูก ต้อง
- อย่าให้สายไฟ AC หรือสาย เคเบื้อสำหรับการเชื่อมต่อถูก หนียบ
- สกรุสำหรับยืดอุปกรณ์ยืดติด ผนังเข้ากับผนังไม่ได้รวมอยู่ ในชุดอุปกรณ์
- ก่อนเริ่มดำเนินการ
- ผนังของท่านทำการอะไร
- ชิ้นส่วนประกอบให้มาพร้อมกับ SU-WL
- เตรียมพร้อมสำหรับการติดตั้ง
- การติดตั้งอุปกรณ์ยืดติดผนังเข้า กับผนัง
- เลือกทำแหน่งสำหรับติดตั้ง
- หมายเหตุ
- ทําบ WM1 ลงบนผนังและทำ เครื่องหมายสี่จุดให้ตรงกับแกนยืด
- เจาะรูนำร่องด้านบนลงบนเครื่องหมาย ตรวจสอบให้แน่ใจว่าตําแหน่งบนผนังที่จะเจาะรูนั้น แข็งแรงพอที่จะรองรับน้ำหนักอย่างน้อยสี่เท่าของทีวี
- ตรวจสอบความเรียบร้อยสำหรับ การติดตั้ง
- ข้อมูลอื่นๆ
- ทําบ WM1 ลงบนผนังและทำ เครื่องหมายสี่จุด
- เจาะรูนําร่องบนเครื่องหมาย
- ติดตั้ง WM1 บนผนังโดยใช้สกรู (ไม่ได้ให้มา) และแหวนรอง (ไม่ได้ให้มา) ที่เหมาะสม
- ดึงก้านของโครงยืดออกมาจนสุด
- เตรียมพร้อมสำหรับการติดตั้งที่วี
- INFORMASI PEMASANGAN UNTUK PENGGUNAAN BRAKET PENYANGGA DINDING SONY (SU-WL900)
- POLA LUBANG PENYANGGA DINDING YANG KOMPATIBEL
- KECUALI MESIR
- MESIR SAJA
- KEPADA PELANGGAN
- KEPADA DEALER SONY DAN KONTRAKTOR
- BRAKET PENYANGGA DINDING
- KESELAMATAN
- PERINGATAN
- DIBUTUHKAN PEMASANGAN OLEH TENAGA PROFESIONAL
- KEPADA DEALER SONY
- PASTIKAN UNTUK MENSUBKONTRAKKAN PEMASANGAN KEPADA KONTRAKTOR BERLISENSI DAN JAUHKAN ANAK-ANAK SELAMA MELAKUKAN PEMASANGAN
- PASTIKAN UNTUK MENSUBKONTRAKKAN PEMINDAHAN ATAU PELEPASAN TV KEPADA KONTRAKTOR BERLISENSI
- JANGAN MELEPASKAN SEKRUP, DLL., SETELAH MEMASANG TV
- JANGAN MELAKUKAN PERUBAHAN PADA KOMPONEN-KOMPONEN BRAKET PENYANGGA DINDING
- JANGAN MEMASANG PERANGKAT APA PUN SELAIN PRODUK YANG DAPAT DIPASANG
- JANGAN MEMBERIKAN BEBAN APA PUN SELAIN TV PADA BRAKET PENYANGGA DINDING
- JANGAN MENGGUNCANG TV KE KIRI/KANAN, ATAS/BAWAH
- JANGAN BERSANDAR ATAU BERGANTUNGAN PADA TV
- SELALU JAUHKAN AKSESORI KECIL DARI JANGKAUAN ANAK-ANAK, SEHINGGA TIDAK TERTELAN SECARA TIDAK SENGAJA
- PERHATIAN
- JANGAN MENANGANI PRODUK DENGAN TENAGA BERLEBIHAN SELAMA MEMBERSIHKAN ATAU MERAWAT PRODUK
- JANGAN MELETAKKAN PRODUK INI DI DEKAT ALAT MEDIS
- JAUHKAN DARI JANGKAUAN ANAK-ANAK ATAU MEREKA YANG MEMBUTUHKAN PENGAWASAN
- TINDAKAN PENCEGAHAN
- MEMASANG BRAKET PENYANGGA DINDING
- JANGAN MEMASANG BRAKET PENYANGGA DINDING PADA PERMUKAAN DINDING YANG AKAN MEMBUAT SUDUT ATAU PINGGIRAN TV MENONJOL KELUAR DARI PERMUKAAN DINDING
- JANGAN MEMASANG TV DI ATAS ATAU DI BAWAH AC
- PASTIKAN UNTUK MEMASANG BRAKET PENYANGGA DINDING DENGAN KUAT PADA DINDING DENGAN MENGIKUTI PETUNJUK DALAM PETUNJUK PENGGUNAAN INI
- PASTIKAN UNTUK MERAKIT DUDUKAN DENGAN BENAR DENGAN MENGIKUTI PROSEDUR YANG DITENTUKAN SEPERTI DIJELASKAN DALAM PETUNJUK PENGGUNAAN INI
- PASTIKAN UNTUK MENGENCANGKAN SEKRUP DENGAN KUAT PADA POSISI YANG DITENTUKAN
- BERHATI-HATILAH UNTUK TIDAK MEMBUAT TV TERKENA KEJUTAN SAAT DIPASANG
- PASTIKAN UNTUK MEMASANG TV PADA DINDING YANG TEGAK LURUS DAN JUGA RATA
- SETELAH TV DIPASANG DENGAN BENAR, KENCANGKAN KABEL-KABELNYA DENGAN BAIK
- JANGAN BIARKAN KABEL LISTRIK AC ATAU KABEL PENGHUBUNG TERJEPIT
- SEKRUP-SEKRUP YANG DIBUTUHKAN UNTUK MENGENCANGKAN BRAKET PENYANGGA DINDING PADA DINDING TIDAK DISERTAKAN
- PERSIAPAN
- TERBUAT DARI APAKAH DINDING ANDA
- MEMERIKSA KOMPONEN
- DISERTAKAN DENGAN SU-WL
- MENYIAPKAN PEMASANGAN
- A MEMASANG BRAKET PENYANGGA DINDING KE DINDING GYPSUM DENGAN BAUT TANAM
- MEMASANG BRAKET PENYANGGA DINDING KE DINDING
- MEMUTUSKAN LOKASI PEMASANGAN
- CATATAN
- LURUSKAN WM1 DENGAN DINDING DAN BUAT EMPAT TANDA YANG LURUS DENGAN BAUT TANAM
- BOR LUBANG PANDU ATAS PADA TANDA-TANDA ITU
- MEMPERSIAPKAN PEMASANGAN TV
- KONFIRMASIKAN SELESAINYA PEMASANGAN
- INFORMASI LAIN
- LURUSKAN WM1 DENGAN DINDING DAN BUAT EMPAT TANDA
- BOR LUBANG PANDU PADA TANDA
- PASANG WM1 DI DINDING MENGGUNAKAN SEKRUP YANG SESUAI (TIDAK DISERTAKAN) DAN RING (TIDAK DISERTAKAN)
- TARIK KELUAR LENGAN BRAKET HINGGA UJUNGNYA
- אַע (SU-WL900) אַע אַע אַע אַע אַע אַע אַע
- SONY
- תְרָה
- תְקָרִי הַלְאָה
- תְבָרִיַעֹ
- ロバウオ
- תְקָרִי בְּרִי
- תְבָרִי בְּשַׁ
- תְבָרִיַע
- SONY בַלְרָה בַלְרָה
- SU-WL
- תְקַרָה בְּרָה בְּרָה בְּרָה
- תְקָרִיַעֹת אַלְבָה בְּרִיַעֹת
- תְקַרָה בְּרָה בְּרָה
- תָאַעְרִי
- תְקָרִיַעֹת אַלְבָרִיַעֹת אַלְבָרִיַעֹת
- تنبيه
- تنبيهات احتياطية
- تحذیر
- كتيفة التثبيت الجدارية
- حول السلام
- SONY إلى وكلاء سوني
- تشبيت كتيفة التشبيت الجدارية بالحائط
- تشبيت كتيفة التثبيت الجدارية بالحائط
- التأكد من اكتمال التركيب
- معلومات أخرى
- نصب پایه نSUBSETEQ دیواری به دیوار
- بەرىتى تكىمەل نىپ
- اطلاعات دیگر
- بېرسى تك MICHIGAN نسب
Značka : SONY
Model : K-65XR80M2
