NÁVOD K OBSLUZE HT-Q.BASS-550 Hillvert

Popis parametru	Hodnota parametru
Název výrobku	ZAHRADNÍ VOZÍK
Model	HT-Q.BASS-550
Maximální nosnost [kg]	550
Průměr kol	10"x5
Objem [L]	150
Délka oje [mm]	625
Rozměry [mm]	1180X690X940
Hmotnost [kg]	30

VŠEOBECNÝ POPIS

Návod slouží jako nápověda pro bezpečné a spolehlivé používání výrobku. Výrobek je navržen a vyroben přesně podle technických údajů za použití nejnovějších technologií a komponentů a za dodržení nejvyšších jakostních norem.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI VŠECHNY POKYNY.

Pro zajištění dlouhého a spolehlivého fungování zařízení pravidelné provádějte revize a údržbu v souladu s pokyny uvedenými v tomto návodu. Technické údaje a specifikace uvedené v návodu jsou aktuální. Výrobce si vyhrazuje právo provádět změny za účelem zvýšení kvality. Vzhledem k technickému pokroku a možnosti omezení hluku bylo zařízení navrženo a vyrobeno tak, aby nebezpečí vyplývající z emise hluku bylo omezeno na nejnižší úroveň.

VYSVĚTLENÍ SYMBOLŮ

Před použitím výrobku se seznamte s návodem.

UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo PAMATUJTE! popisující danou situaci. (všeobecná výstražná značka).

POZOR! Obrázky v tomto návodu jsou pouze ilustrační a v některých detailech se od skutečného vzhledu výrobku mohou lišit.

Originálním návódem je německá verze návodu. Ostatní jazykové verze jsou překladem z německého jazyka.

BEZPEČNOST POUŽÍVÁNÍ

POZNÁMKA! Přečtěte si tento návod včetně všech bezpečnostních pokynů. Nedodržování návodu a výstrah může způsobit těžký úraz nebo smrt.

Pojem „zařízení“ nebo „výrobek“ v bezpečnostních pokynech a návodu se vztahuje na ZAHRADNÍ VOZÍK.

a) Budete-li mít pochybnosti, zda výrobek funguje správně, nebo zjistíte poškození, kontaktujte servis výrobce.
b) Zařízení udržujte v dobrém technickém stavu. Kontrolujte před každou prací jeho celkový stav i jednotlivé díly a ujistěte se, že je vše v dobrém stavu, a uživateli tak při práci se zařízením nehrozí žádné nebezpečí. V případě, že zjistíte poškození, nechte zařízení opravit.

c) Opravu a údržbu zařízení by měly provádět pouze kvalifikované osoby za výhradního použití originálních náhradních dílů. Zajistí to bezpečné používání zařízení.
d) Nepřekračujte hmotnost zátěže 550 kg
e) Výrobek není určen pro děti, není hračka.
f) Hmotnost zátěže rozložte rovnoměrně na celé ploše korby.
g) Neskladujte na plastových bočnicích.
h) V případě poškození nebo zničení některé součásti, přestaňte používat.
i) Vozík nepoužívejte na povrchu/v terénu, kde se mohou poškodit pneumatiky.
j) Tlak nafoukané pneumatiky nesmí překročit 30 PSI (2,07 BAR).

POZNÁMKA! I když zařízení bylo navrženo tak, aby bylo bezpečné, tedy má vhodné bezpečnostní prvky, tak i přes použití dodatečné ochrany uživatelem při práci se zařízením nadále existuje malé riziko úrazu nebo poranění. Doporučuje se zachovat opatrnost a zdravý rozum při jeho použivání.

ZÁSADY POUŽÍVÁNÍ

Výrobek je určen k přepravě rostlin, zeminy a zahradního příslušenství. Může být také použit jako kolečko.

Odpovědnost za veškeré škody vzniklé v důsledku použití zařízení v rozporu s určením nese uživatel.

POPIS ZAŘÍZENÍ

POZNÁMKA! Výkresy sestavení produktu jsou na konci příručky na str. 22.

PŘÍPRAVA K PRÁCI/ PRÁCE SE ZAŘÍZENÍM

MONTÁŽ ZAŘÍZENÍ

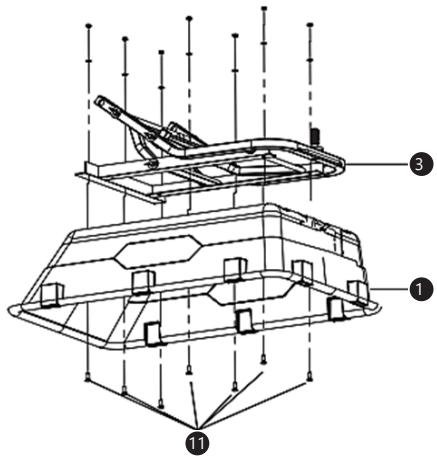

1. Otočte korbu(1) vzhůru nohama, nasad'te rám(3) na korbu tak, aby se otvory obou součástí překrývaly. K připevnění použijte šrouby, podložky a matice(11).

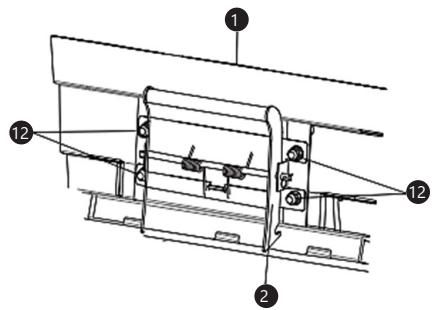

1. Připevněte rám zajišťovacího mechanismu sklápění(2) ke korbě(1), srovnejte otvory obou součástí a poté je k sobě přišroubujte pomocí šroubů, matic a podložek(12).

CZ

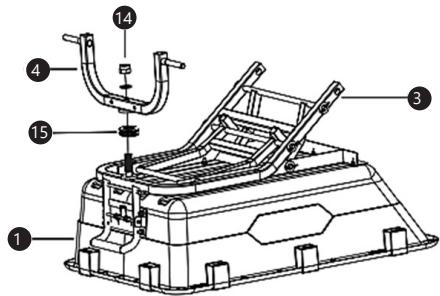

1. Připevněte přední konzolu(4) ke svařovanému šroubu na rámu. Mezi součásti vložte axiální ložisko(15). Pevně utáhněte pojistnou matici s podložkou(14).

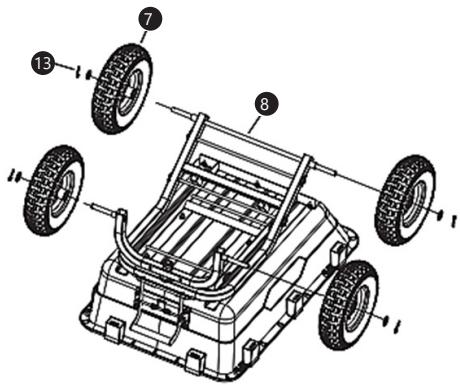

1. Do otvorů v rámu zasuňte nápravu(8). Na nápravu(8) umístěte dvě kola(7) a další dvě kola(7) na přední konzolu(4). Na každou z náprav, na kterých jsou umístěna kola, nasadťe podložky(13) a na jejich koncích zasuňte čepy(13). Konce čepů odstraňte kleštěmi, aby držely na místě.

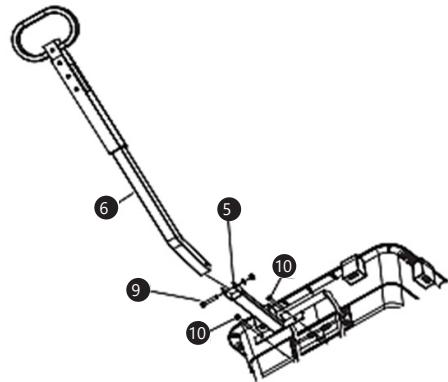

1. Spojte konec držáku(6) s koncem rámu(5), srovnejte otvory obou součástí a poté je připevněte pomocí šroubu, podložky a matice(9).

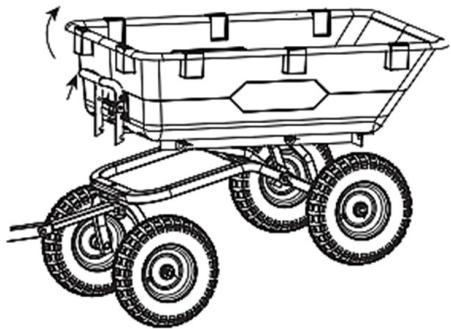

Chcete-li korbu vyklopit, vytáhněte držák rámu zajišťovacího mechanismu vyklápění(2) nahoru, dokud se zajišťovací mechanismus neuvolní. Při vracení korby do vodorovné polohy zkontrolujte, zda zajišťovací mechanismus zapadl.

a) K čištění povrchu zařízení používejte výhradně prostředky neobsahující žíravé látky.
b) Pravidelně provádějte revize zařízení a kontrolujte, zda je technicky způsobilé a není poškozeno.
c) K čištění používejte měkký, vlhký hadřík.
