NÁVOD K OBSLUZE UNI_PBM_58B Uniprodo

Popis parametru	Hodnota parametru
Název výrobku	STROJ NA VÝROBU PLACEK
Model	UNI_PBM_25/58	UNI_PBM_58B	UNI_PBM_37
Rozměry [mm]	400x280x350
Hmotnost [kg]	6,3		5

1. VŠEOBECNÝ POPIS

Návod slouží jako nápověda pro bezpečné a spolehlivé používání výrobku. Výrobek je navržen a vyroben přesně podle technických údajů za použití nejnovějších technologíí a komponentů a za dodržení nejvyšších jakostních norem.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI VŠECHNY POKYNY.

Pro zajištění dlouhého a spolehlivého fungování zařízení pravidelně provádějte revize a údržbu v souladu s pokyny uvedenými v tomto návodu. Technické údaje a specifikace uvedené v návodu jsou aktuální. Výrobce si vyhrazuje právo provádět změny za účelem zvýšení kvality. Vzhledem k technickému pokroku a možnosti omezení hluku bylo zařízení navrženo a vyrobeno tak, aby nebezpečí vyplývající z emise hluku bylo omezeno na nejnižší úroveň.

VYSVĚTLENÍ SYMBOLŮ

Před použitím výrobku se seznamte s návodem.

VAROVÁNÍ! Nebezpečí pohmoždění rukou!

POZOR! Obrázky v tomto návodu jsou pouze ilustrační a v některých detailech se od skutečného vzhledu výrobku mohou lišit. Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překladem z německého jazyka.

2. BEZPEČNOST POUŽÍVÁNÍ

POZNÁMKA! Přečtěte si tento návod včetně všech bezpečnostních pokynů. Nedodržování návodu a výstrah může způsobit těžký úraz nebo smrt. Pojem „zařízení“ nebo „výrobek“ v bezpečnostních pokynech a návodu se vztahuje na STROJ NA VÝROBU PLACEK.

2.1. BEZPEČNOST NA PRACOVIŠTI

a) Na pracovišti udržujte pořádek a mějte dobré osvětlení. Nepořádek nebo špatné osvětlení mohou vést k úrazům. Budťe předvídaví a sledujte, co se během práce kolem vás děje. Při práci se zařízením vždy zachovávejte zdravý rozum.
b) Budete-li mít pochybnosti, zda výrobek funguje správně, nebo zjistíte poškození, kontaktujte servis výrobce.
c) Výrobek může opravovat pouze servis výrobce. Opravy neprovádějte sami!

d) Návod k obsluze uschovejte za účelem jeho pozdějšího použití. V případě předánání zařízení třetím osobám musí být spolu se zařízením předán rovněž návod k obsluze.
e) Obalový materiál a drobné montážní prvky uchovávejte na místě nedostupném pro děti.

2.2. OSOBNÍ BEZPEČNOST

a) Zařízení nepoužívejte, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků, které významně snižují schopnost zařízení ovládat.
b) Zařízení není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými psychickými, smyslovými nebo duševními schopnostmi nebo osoby bez příslušných zkušeností a/nebo znalostí, ledaže jsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak zařízení obsluhovat.
c) Zařízení není hračka. Dohlížejte na děti, aby si nehrály se zařízením.

2.3. BEZPEČNÉ POUŽÍVÁNÍ ZAŘÍZENÍ

a) Nepoužívaná zařízení uchovávejte mimo dosah dětí a osob, které nejsou seznámeny se zařízením nebo návodem k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.
b) Zařízení udržujte v dobrém technickém stavu. Kontrolujte před každou prací jeho celkový stav i jednotlivé díly a ujistěte se, že je vše v dobrém stavu, a uživateli tak při práci se zařízením nehrozí žádné nebezpečí. V případě, že zjistíte poškození, nechte zařízení opravit.
c) Opravu a údržbu zařízení by měly provádět pouze kvalifikované osoby za výhradního použití originálních náhradních dílů. Zajistí to bezpečné používání zařízení.
d) Zařízení není hračka. Čištění a údržbu nesmí provádět děti bez dohledu dospělé osoby.
e) Nezasahujte do zařízení s cílem změnit jeho parametry nebo konstrukci.
f) Udržujte zařízení mimo zdroje ohně a tepla.

POZNÁMKA! I když zařízení bylo navrženo tak, aby bylo bezpečné, tedy má vhodné bezpečnostní prvky, tak i přes použití dodatečné ochrany uživatelem při práci se zařízením nadále existuje malé riziko úrazu nebo poranění. Doporučuje se zachovat opatrnost a zdravý rozum při jeho používání.

3. ZÁSADY POUŽÍVÁNÍ

Výrobek je určen k výrobě placek. Zařízení je určeno pouze pro domácí použití!

Odpovědnost za veškeré škody vzniklé v důsledku použití zařízení v rozporu s určením nese uživatel.

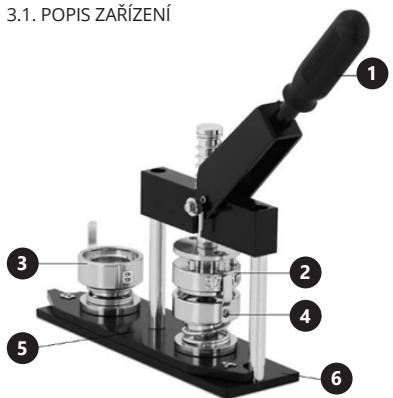

1. Držák páky
2. Horní forma
3. Forma A
4. Forma B
5. Rotační základna formy
6. Základna stroje

PŘÍSLUŠENSTVÍ:

1. Stříhací nástroj
2. Kovový kryt
3. Prühledná fólie
4. Kovová spona

3.2. PŘÍPRAVA K PRÁCI

3.2.1. UMÍSTĚNÍ ZARÍZENÍ

Zařízení vždy používejte na rovnoměrném, stabilním, čistém a ohnivzdorném povrchu, mimo dosah dětí a osob s omezenými psychickými, smyslovými a duševními funkcemi

3.2.2. MONTÁŽ ZAŘÍZENÍ

1. Připravte základnu zařízení.
2. Horní forma by měla být zasunuta do otvoru pod pákou.
3. V otočné základně stroje jsou popsána místa „A“ a „B“, do kterých byste měli vložit příslušné tvary A, a B.

3.2.3. INSTALACE MONTÁŽNÍHO ZAŘÍZENÍ

1. Vyhledávač polohy
2. Nůž
3. Knoflík (nastavitelný)
4. Rukojeť (nastavitelná)

1. Vložte čepel do držáku, jak je znázorněno na fotografii.
2. Vložte knoflík zajištující čepel nože na správné místo (jak je znázorněno na fotografii) a seriďte jej.
3. Umístěte vyhledávač polohy na určené místo.
4. Čepel nože je vyměnitelná. Chcete-li jej vyměnit, odlomte kousek čepele od technického nože (se zlomenou čepelí).
5. Vyšroubujte šroub a vyměňte nůž.

3.3. PRÁCE SE ZAŘÍZENÍM

3.3.1. PŘÍPRAVA VZORKU POMOCÍ ŘEZACÍHO NÁŘADÍ

1. Umístěte vyhledávač polohy na tištěný (nebo nakreslený) vzor / projekt. Jednou rukou uchopte vyhledávač polohy a přitlačte jej na papír a druhou rukou otáčejte rukojetí, dokud nebude vyříznut kotouč se vzorem.

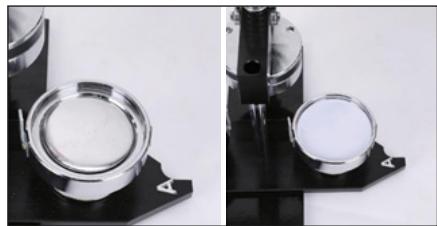

1. Vložte kovovou čepičku do formy A. Poté na ni umístěte předem připravený vzor (vystřihněte ve správné velikosti). Na konec vložte průhlednou fólii.

1. Vložte kovovou sponu do formy B. POZOR! Pamatujte, že spona (zavírací špendlík) směřuje dolů.

1. Zasuňte formu A pod páku a zatlačte dolů. Všechny elementy budou v horní formě.

1. Přesuňte formulář B pod páku a stiskněte dolů.

• Prühledná fólie musí být dostatečně větší než odznak. Například odznak o průměru 25 mm by měl být překryt prühlednou fólií o minimálním průměru 35 mm.
• S přístrojem jsou dodávány pouze odznaky a průhledné fóliové kryty ve velikostech podle modelu přístroje.
  • Zde je výkres znázorňující rozměry odznaků a odpovídající rozměry potahů průhlednou fólií:

3.4. ČIŠTĚNÍ A ÚDRŽBA

a) K čištění povrchu zařízení používejte výhradně prostředky neobsahující žíravé látky.
b) Po každém čištění je nutno všechny prvky dobře osušit, než bude zařízení opět použito.
c) Zařízení skladujte na suchém a chladném místě, chráněném proti vlhkosti a přímému slunečnímu svitu.
d) Je zakázáno zařízení polévat vodou nebo je do vody ponořovat.
e) Pravidelně provádějte revize zařízení a kontrolujte, zda je technicky způsobilé a není poškozeno.
f) K čištění používejte měkký, vlhký hadřík.
g) K čištění nepoužívejte ostré ani kovové předměty (například drátěný kartáč nebo kovovou obracečku), protože mohou poškodit povrch materiálu, z něhož je zařízení vyrobeno.
