Energysilence Aero 5230 - Stropní ventilátor CECOTEC - Bezplatný návod k obsluze

Typ produktu	Stropní ventilátor
Značka	Cecotec
Model	Energysilence Aero 5230 Blacklightwood
Průměr	132 cm (52 palců)
Výška	Přibližně 45 cm (podle tyče)
Hmotnost netto	6,5 kg
Napájení	220-240 V, 50 Hz
Výkon motoru	60 W
Rychlosti	3 nastavitelné rychlosti
Speciální funkce	Tichý motor Energysilence, přepínač směru léto/zima, součástí dálkový ovladač, integrované LED osvětlení (16 W)
Materiál lopatek	Dřevěný kompozit imitující dřevo
Barva	Černá a světlé dřevo (Blacklightwood)
Úhel sklonu lopatek	12 stupňů
Maximální průtok vzduchu	150 m³/min
Hladina hluku	35 dB (max)
Údržba a čištění	Čistěte suchým nebo mírně navlhčeným měkkým hadříkem. Nepoužívejte abrazivní prostředky ani rozpouštědla.
Bezpečnost	Automatické vypnutí při přehřátí, vyvážené lopatky pro zamezení vibrací
Náhradní díly a opravitelnost	Dálkový ovladač, lopatky, montážní sada, LED žárovka (k dispozici na vyžádání)
Záruka	2 roky

Často kladené otázky - Energysilence Aero 5230 CECOTEC

Jak nainstalovat stropní ventilátor Energysilence Aero 5230?

Instalaci musí provést kvalifikovaný odborník. Před jakýmkoli zásahem se ujistěte, že je vypnutý proud. Postupujte podle kroků v návodu: připevněte držák ke stropu, připojte elektrické vodiče (fáze, nulový vodič, zem), namontujte lopatky a světelnou sadu a poté nainstalujte dálkový ovladač.

Jak používat dálkový ovladač?

Dálkový ovladač umožňuje nastavit rychlost (3 úrovně), aktivovat režim léto/zima (obrácení směru otáčení), zapnout/vypnout světlo a naprogramovat časované vypnutí. Před prvním použitím vložte baterie (AAA, nejsou součástí balení).

Co dělat, když se ventilátor nespustí?

Zkontrolujte, zda je elektrické napájení vypnuté/zapnuté. Zkontrolujte pojistky nebo jistič. Ujistěte se, že je dálkový ovladač správně spárován (postupujte podle pokynů v návodu) a že jsou baterie nabité.

Jak obrátit směr otáčení léto/zima?

Stiskněte tlačítko 'Reverse' na dálkovém ovladači. V létě se lopatky otáčejí proti směru hodinových ručiček, aby vytvářely chladivý proud vzduchu. V zimě ve směru hodinových ručiček, aby se teplo ze stropu redistribuovalo dolů.

Ventilátor vydává hluk, co dělat?

Zkontrolujte, zda jsou všechny šrouby řádně utaženy a zda jsou lopatky vyvážené. Mírný hluk může pocházet z motoru, ale model Energysilence je navržen jako tichý. Pokud hluk přetrvává, kontaktujte poprodejní servis.

Jak čistit lopatky a ventilátor?

Odpojte zařízení nebo vypněte proud. K otření lopatek a krytu použijte mírně navlhčený měkký hadřík. Nikdy nepoužívejte abrazivní prostředky, alkohol ani rozpouštědla. Pro těžko přístupná místa může stačit prachovka.

Mohu používat ventilátor bez světla?

Ano, světlo můžete nezávisle zapínat/vypínat dálkovým ovladačem. Ventilátor funguje i při vypnutém světle.

Jak vyvážit lopatky, pokud vibrují?

Použijte dodanou vyvažovací sadu (malé závažové klipy). Připevněte klip na jednu lopatku a otestujte. Posouvejte jej, dokud vibrace nezmizí. Pokud sada není součástí dodávky, kontaktujte zákaznický servis pro její získání.

Jaká je minimální výška stropu?

Ventilátor musí být instalován nejméně 2,3 metru nad podlahou, aby byl zajištěn optimální proudění vzduchu a zabránilo se kontaktu. Vzdálenost mezi lopatkami a stropem musí být nejméně 30 cm.

Kde mohu sehnat náhradní díly?

Náhradní díly (dálkový ovladač, lopatky, montážní sada, LED žárovka) jsou k dispozici u zákaznického servisu Cecotec nebo na jejich oficiálních stránkách. Vždy si uschovejte číslo modelu (Energysilence Aero 5230) pro identifikaci správného dílu.

NÁVOD K OBSLUZE Energysilence Aero 5230 CECOTEC

1. Díly a součásti 93
2. Před použitím 93
3. Provoz 94
4. Provoz 96
5. Čištění a údržba 97
6. Technické specifikace 97
7. Recyklace elektrických a elektronických zařízení 98
8. Záruka a technický servis 99
9. Copyright 99

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.
• Minimální vzdálenost mezi lopatkami ventilátoru a podlahou musí být 2,3 metru.
• Minimální vzdálenost od jakéhokoli předmětu nebo zdi od lopatek musí být minimálně 76 cm.
• Ujistěte se, že je spotřebič před čištěním nebo uživatelskou údržbou odpojen od napájení.
• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.
• Pokud je kabel poškozen, musí být opraven Oficiální technickou asistenční službou společnosti Cecotec, aby se tak předešlo jakémukoli nebezpečí.
• Nepoužívejte výrobek, pokud je kabel nebo konstrukce poškozená nebo pokud je nefunkční, spadl nebo byla poškozen.
• Nevkládejte předměty ani části těla mezi lopatky, když jsou v pohybu.
• Pro snížení rizika poškození připevněte ventilátor přímo k nosné konstrukci budovy, jak je popsáno v tomto návodu,

a používejte pouze díly a součásti dodané a doporučené společností Cecotec.

• Pro zabránění nebezpečí úrazu elektrickým proudem odpojte před instalací nebo opravou ventilátoru hlavní napájení vypnutím jističů.
• Kabeláž musí odpovídat národním elektrotechnickým normám.
• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nikdy neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Bud'te velmi opatrní, pokud se nacházíte v blízkosti lopatek ventilátoru.
• K ovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.
• Neohýbejte ani nekrivte upínací systém lopatek během instalace nebo čištění.
• Pro zajištění správného provozu zařízení je nutné provádět čištění a údržbu výrobku v souladu s tímto návodem k použití. Vypněte a odpojte výrobek z elektrické sítě před jeho čištěním.
• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by se do něj mohly zachytit.
• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.
• Doporučuje se, aby montáž tohoto výrobku prováděly 2 osoby.
• Tento výrobek je určen pro používání v interiéru.

Pokyny k bateriím

• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po spolknutí.
• V případě spolknutí baterií okamžitě vyhledejte nejbližší lékařskou pomoc.
• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.
• Nerozebírejte, neotevírejte ani neničte baterie.
• Uchovávejte baterie mimo dosah dětí. Udržujte zejména malé baterie mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunečním záření.
• Nezkratujte článek nebo baterii. Neskladujte články nebo baterie nepřehledně v krabici nebo zásuvce, kde by mohlo dojít k jejich vzájemnému zkratu nebo ke zkratu jinými kovovými předměty.
• Baterie i články mohou v extrémních podmínkách vytékat. V případě úniku kapaliny z baterie nedovolte, aby se kapalina dostala do kontaktu s kůží nebo očima. Pokud se kapalina dostane do kontaktu s pokožkou, okamžitě ji omyjte vodou a mýdlem. Při vniknutí kapaliny do očí okamžitě vypláchněte oči velkým množstvím čisté vody po dobu nejméně 10 minut a vyhledejte lékařskou pomoc. Používejte rukavice při manipulaci s baterií a neprodleně ji zlikvidujte v souladu s místními předpisy.
• Dbejte na kladné (+) a záporné (-) označení na bateriích a dálkovém ovladači a ujistěte se, že jsou správně používány.
• Nepoužívejte žádnou baterii, která není určena pro použití se zařízením.
• Nekombinujte baterie různých výrobců, kapacit nebo

velikostí. Použití baterií dětmi by mělo být pod dohledem.

• Vždy kupujte pouze doporučené baterie.
• Udržujte baterie čisté a suché. Vyčistěte zanesené kontakty baterií čistým suchým hadříkem.
• Uschovejte si originální dokumentaci k výrobku pro budoucí použití.
• Kdykoli je to možné, vyjměte baterie, když dálkový ovladač nepoužíváte.

1. PIEZAS Y COMPONENTES

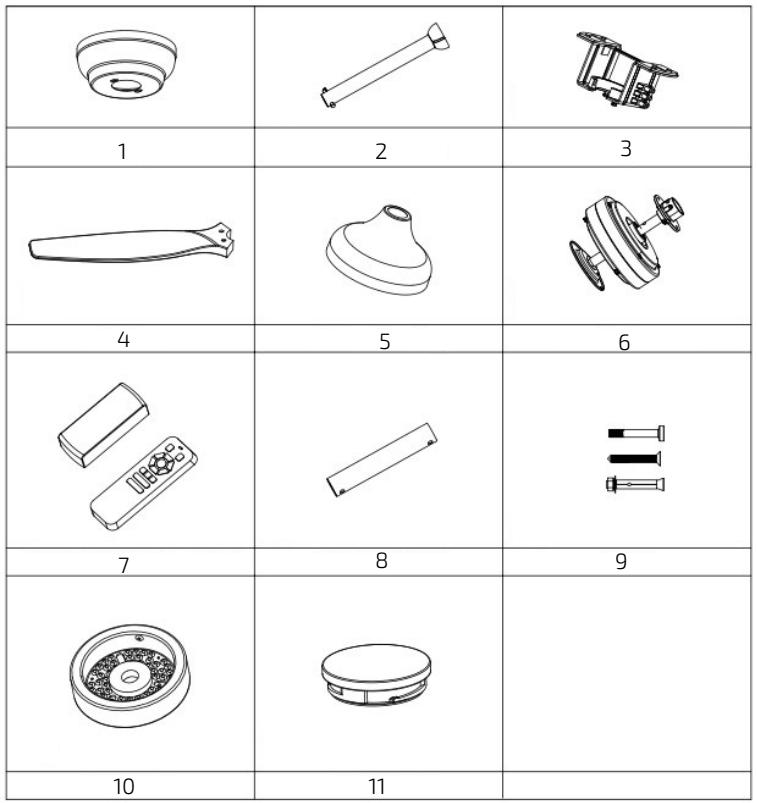

Legenda k obrázku 1:

1. Rozeta
2. Závěsná tyč 25 cm
3. Montážní úchyt
4. Lopatka
5. Kryt motoru
6. Motor
7. Dálkový ovladač a přijímač dálkového ovládání
8. Závěsná tyč 15 cm
9. Montážní sada
10. Panel LED světla
11. Stínítko

Poznámka:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice

• Ventilátor
• Návod k použití
• Dálkový ovladač a přijímač dálkového ovládání
• Montážní sada

3. PROVOZ

Příprava na montáž

• Pro zamezení zranění a škod se ujistěte, že místo, kde má být zařízení instalováno, má k dispozici volný prostor o velikosti 2,3 m od lopatek k podlaze a 76 cm od lopatek ke zdi nebo jinému předmětu. Obr. 2
• Ujistěte se, že je montážní úchyt bezpečně připevněn ke stropu a že unese celou hmotnost ventilátoru.
• Ujistěte se, že konstrukce stropu udrží celkovou hmotnost ventilátoru.
• Tento ventilátor lze nainstalovat jak na normální stropy, tak i na klenuté nebo šikmé stropy pomocí závěsné tyče. Délku zavěšení lze prodloužit pomocí delší tyče. Obr. 3
• Montáž vyžaduje následující nářadí: šroubovák, plochý šroubovák, nastavitelné kleště nebo klíč, žebřík, štípací kleště a izolační pásku.

Legenda k obrázku 3:

A. Standardní montáž

B. Montáž pod úhlem

Montáž

Legenda k obrázku 4:

A. Betonový strop
1. Montážní otvory pro samořezné šrouby
2. Montážní otvory pro expanzní šrouby
B. Dřevěný strop
1. 4 samořezné vruty do dřeva
2. Montážní úchyt

Legenda k obrázku 10:

1. Šrouby pro upevnění rozety
2. Montážní úchyt
3. Rozeta
4. Použijte plochý šroubovák k dotažení šroubů

Instalace montážního úchytu

1. Přiložte montážní úchyt na místo, kde má být namontován, a označte místo, kde mají být vyvrtány otvory.
2. Pomocí vrtačky vyvrtejte dva otvory ø 8 mm a 240 mm a poté do nich vložte dvě hmoždinky.

Poznámka:

• Použijte hmoždinky nebo samořezné šrouby v závislosti na typu stropu.
• Nemontujte montážní úchyt přímo na tenký dřevěný nebo betonový povrch. Když je montážní úchyt namontován, ujistěte se, že je schopen odolat svislému zatížení většímu než 60 kg, abyste předešli jakémukoli riziku. Obr. 4

• Není třeba vrtat žádné otvory, pokud budete provádět montáž do stropu z masivního dřeva. V tomto případě stačí vložit 4 samořezné vruty do čtyř montážních otvorů v rozích montážního úchytu. Obr. 4

• Upevněte montážní úchyt na hmoždinky. Obr. 5

• Nasadte těsnění na hmoždinky a utáhněte matice. Ujistěte se, že montáž byla provedena správně, jinak by ventilátor mohl spadnout.

Montáž lopatek a panelu LED světla

1. Zarovnejte otvory v lopatkách s otvory v motoru a připevněte 3 lopatky. Obr. 6
2. Zarovnejte panel LED světla s otvory na krytu motoru. Poté připevněte panel LED světla. Obr. 6

Montáž závěsné tyče

1. Protáhněte spojovací kryt závěsnou tyčí a poté provedte napájecí kabely přes závěsnou tyč. Obr. 7
2. Uvolněte upevňovací šrouby z úchytu závěsné tyče a zarovnejte otvory závěsné tyče s otvory v jejím úchytu. Poté, zasuňte kolík a nasadťe závlačku R. Obr. 7
3. Použijte plochý šroubovák k dotažení šroubů na úchytu závěsné tyče. Obr. 7
4. Nasad'te rozetu na závěsnou tyč. Obr. 7

Poznámka: Ujistěte se, že jsou kolík a závlačka R správně nasazeny, aby se zabránilo pádu ventilátoru.

Zavěšení ventilátoru

1. Uchopte oběma rukama tělo LED světla po obou stranách, zarovnejte závěsnou tyč s otvorem v montážním držáku a poté ho nasadte na montážní úchyt. Obr. 8
2. Otočte tělem LED světla proti směru hodinových ručiček, dokud nebude ve správné poloze.
3. Potočte tělem LED světla směrem doprava a doleva, abyste se ujistili, že je správně nasazeno na svém místě.
4. Zasuňte přijímač dálkového ovládání do montážního úchytu. Obr. 8

Zapojení kabelů. Obr. 9

1. Připojte bílý konektor vodičů přijímače k bílému konektoru vodičů motoru stropního ventilátoru.

ČEŠTINA

1. Připojte bílý a modrý vodič přijímače k odpovídajícím vodičům stropního ventilátoru pomocí kabelových svorek.
2. Odřízněte napájecí kabel (N: neutrální vodič, L: linkový vodič) o 6 až 8 mm.
3. Zapojte neutrální/linkový vstupní vodič přijímače, uzemňovací vodič montážního úchytu a uzemňovací vodič stropního ventilátoru k příslušným otvorům pro kabeláž na montážním úchytu. Poté utáhněte šrouby svorek vodičů plochým šroubovákem.
4. Zapojte neutrální/linkový vodič a uzemňovací vodič do příslušných otvorů na montážním úchytu. Poté utáhněte šrouby svorek vodičů plochým šroubovákem.
5. Uspořádejte kabely.

Poznámka: Zbývající část kabelů lze vložit do krytu montážního úchytu. Pokud jsou kabely příliš dlouhé, zkratte je.

Montáž rozety

1. Uvolněte upevňovací šrouby rozety na montážním úchytu o 2 až 5 mm. Poté uchopte rozetu oběma rukama a opatrně zasuňte upevňovací šrouby do montážních otvorů. Obr. 10
2. Otočte rozetou proti směru hodinových ručiček, dokud nebude ve správné poloze.
3. Utáhněte šrouby upevňující rozetu plochým šroubovákem. Obr. 10
4. Použijte plochý šroubovák k dotažení šroubů.

Montáž stínítka

1. Uchopte oběma rukama obě strany stínítka. Zarovnejte ho s ventilátorem a nasad'te ho. Obr. 10
2. Otočte jím proti směru hodinových ručiček, dokud nebude zcela upevněn. Potočte stínítkem směrem doprava a doleva, abyste se ujistili, že je správně nasazeno na svém místě. Obr. 10

4. PROVOZ

Legenda k obrázku 12:

1. Tlačítka rychlosti
2. Funkce tichý provoz
3. Tlačítko vypnutí
4. Tlačítko pro změnu směru otáčení lopatek
5. Tlačítko funkce přírodního vánku
6. Tlačítko změny odstínu světla
7. Tlačítka světla

8. Tlačítka časovače

9. Použijte tlačítka rychlosti pro zvolení úrovně výkonu proudění vzduchu.

10. Stiskněte tlačítko vypnutí pro vypnutí zařízení.
11. Použijte tlačítka časovače pro zvolení doby provozu zařízení. Ventilátor se vypne pro uplynutí zvolené doby provozu.

Tlačítka světla

Použijte tlačítka světla pro zvolení požadovaného světla.

Změna směru otáčení lopatek

Stiskněte tlačítko 4 pro změnu směru otáčení lopatek.

• Když se lopatky začnou otáčet ve směru hodinových ručiček, je aktivován režim zimní chod (čímž dochází k rozvádění teplého vzduchu po místnosti).
• Když se lopatky začnou otáčet proti směru hodinových ručiček, je aktivován režim letní chod (čímž dochází k rozvádění svěžího vánku).

Přírodní vánek

Aktivujte tento režim stisknutím tlačítka 5. Ventilátor bude postupně měnit úroveň výkonu v cyklech, což zajistí pocit svěžího vzduchu.

Funkce tichý provoz

Aktivujte tuto funkci pro deaktivaci zvuků přijímače při ovládání ventilátoru. Tímto způsobem nebude přijímač vydávat žádný zvuk při stisknutí tlačítek na dálkovém ovladači.

Výměna baterie v dálkovém ovladači

1. Otevřete přihrádku na baterie.
2. Vložte baterie do přihrádky na baterie s dodržením polarity.
3. Zavřete přihrádku.

5. ČIŠTĚNÍ A ÚDRŽBA

• Ujistěte se, že je ventilátor odpojen od napájení před zahájením čištění.
• Neponořujte ani nestříkejte žádnou část zařízení vodou ani jinou kapalinou.
• Nepoužívejte k čištění rozpouštědla ani jiné chemikálie.
• Použijte jemný vlhký hadřík pro vyčištění povrchu výrobku.

6. TECHNICKÉ SPECIFIKACE

Referenční číslo výrobku: 08554/ 08555/ 08556/ 08557

Výrobek:

ČEŠTINA

EnergySilence Aero 5275 DarkWood

Popis	Symbol	Hodnota	Jednotka
Maximální průtok ventilátoru	F		m^3/min
Výkon používaný ventilátorem	P		W
Provozní hodnota	SV		(m^3/min)/W
Spotřeba energie v pohotovostním režimu	P_SB		W
Hladina akustického výkonu ventilátoru	L_WA		dB (A)
Maximální rychlost vzduchu	C		m/s
Norma pro měření provozní hodnoty	IEC 60879
Kontaktní údaje pro získání informací	Cecotec Innovaciones, S.L.Av. Reyes Católicos, 60, 46910, Alfafar (Valencia), Španělsko

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality výrobku.

Vyrobeno v Číně | Navrženo ve Španělsku

7. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli články/baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli

obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

8. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obraťte se na Oficiální technickou asistenční službu společnosti Čecotec na čísle [phone].

9. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, prénášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

Fig./Img./Abb./Afb./Rys./Obr.1

Fig./Img./Abb./Afb./Rys./Obr.2
