Energysilence Aero 5200 Natural Palm - Stropní ventilátor CECOTEC - Bezplatný návod k obsluze

Typ produktu	Stropní ventilátor
Značka	Cecotec
Model	Energysilence Aero 5200 Natural Palm
Průměr lopatek	132 cm
Počet lopatek	5 lopatek z přírodního materiálu
Čistá hmotnost	6,2 kg
Napájení	220-240 V, 50 Hz
Výkon motoru	55 W
Maximální průtok vzduchu	5 200 m³/h
Rychlosti	3 nastavitelné rychlosti
Zimní/letní funkce	Obrácený chod pro léto a zimu
Hladina hluku	Nižší než 35 dB při minimální rychlosti
Ovládání	Dálkové ovládání v ceně
Časovač	K dispozici s programovaným vypnutím
Úhel sklonu	Nenastavitelný (pevný)
Instalace	Na strop, součástí balení je montážní sada
Údržba a čištění	Čistěte lopatky měkkým suchým hadříkem
Bezpečnost	Tichý a vyvážený motor, automatické vypnutí při přehřátí
Náhradní díly a opravitelnost	Díly jsou k dispozici na webových stránkách výrobce
Materiál	Lopatky z palmového dřeva, kovová konstrukce

Často kladené otázky - Energysilence Aero 5200 Natural Palm CECOTEC

Jak nainstalovat ventilátor Energysilence Aero 5200?

Připevněte montážní desku ke stropu, připojte elektrické vodiče podle přiloženého schématu a poté sestavte lopatky. Použijte šrouby a hmoždinky vhodné pro váš strop. Podrobnosti naleznete v návodu.

Jak používat dálkové ovládání?

Dálkové ovládání umožňuje nastavit rychlost (3 úrovně), aktivovat obrácený chod (léto/zima) a naprogramovat časovač. Vložte přiložené baterie a mířte na ventilátor.

Jak obrátit směr otáčení na zimu?

Stiskněte tlačítko reverzace na dálkovém ovládání. V zimě by se měl ventilátor otáčet ve směru hodinových ručiček (při pohledu zdola), aby se teplo šířilo dolů.

Proč ventilátor vydává hluk?

Zkontrolujte, zda jsou lopatky dobře vyvážené a všechny šrouby utažené. Mírný hluk při maximální rychlosti je normální, ale neobvyklý hluk může znamenat nevyváženost. V případě potřeby kontaktujte zákaznický servis.

Jak čistit dřevěné lopatky?

Použijte měkký mírně vlhký nebo suchý hadřík. Vyhněte se abrazivním prostředkům nebo nadměrné vodě, abyste nepoškodili dřevo. Před čištěním odpojte zařízení.

Jaká je minimální požadovaná výška stropu?

Z bezpečnostních důvodů musí být ventilátor instalován alespoň 2,30 metru nad podlahou. Ujistěte se, že lopatky nehrozí, že se dotknou překážek.

Mohu používat ventilátor bez dálkového ovládání?

Ne, ventilátor je navržen tak, aby fungoval pouze s dálkovým ovládáním. V případě ztráty si můžete objednat náhradní dálkové ovládání u výrobce.

Co dělat, když dálkové ovládání přestane fungovat?

Zkontrolujte baterie, v případě potřeby je vyměňte. Ujistěte se, že mezi dálkovým ovládáním a přijímačem není žádná překážka. Pokud problém přetrvává, resetujte zařízení vypnutím napájení na 10 sekund.

Jak naprogramovat časovač?

Stiskněte tlačítko časovače na dálkovém ovládání a nastavte dobu automatického vypnutí (obvykle 1, 2, 4 nebo 8 hodin). Ventilátor se po zvoleném čase vypne.

Kde mohu najít náhradní díly?

Náhradní díly (baterie, dálkové ovládání, montážní sada) jsou k dispozici na oficiálních webových stránkách Cecotec nebo u autorizovaných prodejců. Další informace získáte u zákaznického servisu.

NÁVOD K OBSLUZE Energysilence Aero 5200 Natural Palm CECOTEC

1. Díly a součásti 94

2. Před použitím 94

3. Montáž 95

4. Provoz 96

5. Čištění a údržba 98

6. Technické specifikace 98

7. Recyklace elektrických a elektronických zařízení 99

8. Záruka a technický servis 99

9. Copyright 100

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

- Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

- Minimální vzdálenost mezi lopatkami ventilátoru a podlahou musí být 2,3 metru.

- Minimální vzdálenost od jakéhokoli předmětu nebo zdi od lopatek musí být minimálně 76 cm.

- Ujistěte se, že je spotřebič před čištěním nebo uživatelskou údržbou odpojen od napájení.

- Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.

- Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.

- Pokud je kabel poškozen, musí být opraven Oficiální technickou asistenční službou společnosti Cecotec, aby se tak předešlo jakémukoli nebezpečí.

- Nepoužívejte výrobek, pokud jsou kabel nebo konstrukce poškozené nebo pokud je nefunkční, spadl nebo byl poškozen.

- Nevkládejte předměty ani části těla mezi lopatky, když jsou v pohybu.

- Pro snížení rizika poškození připevněte ventilátor přímo k nosné konstrukci budovy, jak je popsáno v tomto návodu,

a používejte pouze díly a součásti dodané a doporučené společností Cecotec.

• Pro zabránění nebezpečí úrazu elektrickým proudem odpojte před instalací nebo opravou ventilátoru hlavní napájení vypnutím jističů.
• Kabeláž musí odpovídat národním elektrotechnickým normám.
• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nikdy neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Bud'te velmi opatrní, pokud se nacházíte v blízkosti lopatek ventilátoru.
• K ovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.
• Neohýbejte ani nekrivte upínací systém lopatek během instalace nebo čištění.
• Pro zajištění správného provozu zařízení je nutné provádět čištění a údržbu výrobku v souladu s tímto návodem k použití. Vypněte a odpojte výrobek z elektrické sítě před jeho čištěním.
• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by se do něj mohly zachytit.
• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.
• Doporučuje se, aby montáž tohoto výrobku prováděly 2 osoby.
• Tento výrobek je určen pro používání v interiéru.

Pokyny k bateriím

• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po spolknutí.
• V případě spolknutí baterií okamžitě vyhledejte nejbližší lékařské středisko.
• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.
• Nerozebírejte, neotevírejte ani neničte baterie.
• Uchovávejte baterie mimo dosah dětí. Udržujte zejména malé baterie mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunečním záření.
• Nezkratujte článek nebo baterii. Neskladujte články nebo baterie nepřehledně v krabici nebo zásuvce, kde by mohlo dojít k jejich vzájemnému zkratu nebo ke zkratu jinými kovovými předměty.
• Baterie i články mohou v extrémních podmínkách vytékat. V případě úniku kapaliny z baterie nedovolte, aby se kapalina dostala do kontaktu s kůží nebo očima. Pokud se kapalina dostane do kontaktu s pokožkou, okamžitě ji omyjte vodou a mýdlem. Při vniknutí kapaliny do očí okamžitě vypláchněte oči velkým množstvím čisté vody po dobu nejméně 10 minut a vyhledejte lékařskou pomoc. Používejte rukavice při manipulaci s baterií a neprodleně ji zlikvidujte v souladu s místními předpisy.
• Dbejte na kladné (+) a záporné (-) označení na bateriích a dálkovém ovladači a ujistěte se, že jsou správně používány.
• Nepoužívejte žádnou baterii, která není určena pro použití se zařízením.

• Nekombinujte baterie různých výrobců, kapacit nebo velikostí. Použití baterií dětmi by mělo být pod dohledem.

• Vždy kupujte pouze doporučené baterie.

• Udržujte baterie čisté a suché. Vyčistěte zanesené kontakty baterií čistým suchým hadříkem.
• Uschovejte si originální dokumentaci k výrobku pro budoucí použití.
• Kdykoli je to možné, vyjměte baterie, když dálkový ovladač nepoužíváte.

ESPAÑOL

1. PIEZAS Y COMPONENTES

Legenda k obrázku 1:

1. Rozeta
2. Závěsná tyč a násada
3. Závěsná tyč
4. Montážní úchyt
5. Dekorativní spojovací kryt
6. Motor
7. Lopatky
8. Desky pro upevnění lopatek
9. Dálkový ovladač a přijímač dálkového ovládání
10. Montážní sada

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice

• Ventilátor
• Návod k použití
• Montážní sada
• Dálkový ovladač a přijímač dálkového ovládání
• Baterie (2*AAA)

3. MONTÁŽ

Příprava na montáž

• Pro zamezení zranění a škod se ujistěte, že místo, kde má být zařízení instalováno, má k dispozici volný prostor o velikosti 2,3 m od lopatek k podlaze a 76 cm od lopatek ke zdi nebo jinému předmětu. Obr. 2
• Ujistěte se, že konstrukce stropu udrží celkovou hmotnost ventilátoru.
• Tento ventilátor lze nainstalovat jak na normální stropy, tak i na klenuté nebo šikmé stropy pomocí závěsné tyče. Délku zavěšení lze prodloužit pomocí delší tyče. Obr. 3
• Ujistěte se, že je montážní úchyt bezpečně připevněn ke stropu a že unese celou hmotnost ventilátoru.
• Montáž vyžaduje následující nářadí: šroubovák, plochý šroubovák, nastavitelné kleště nebo klíč, žebřík, štípací kleště a izolační pásku.

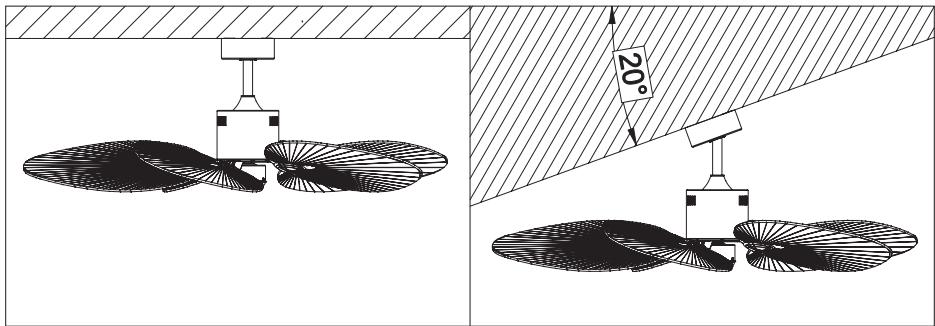

Legenda k obrázku 3:

A Standardní montáž
B Montáž na šikmý strop

Instalace montážního úchytu

Dřevěný strop. Obr. 4

1. Vyvrtejte do zděného stropu otvor ø 8 mm a vložte čep. Zarovnejte montážní úchyt s otvorem a utálněte ho maticí.

Montáž a zavěšení ventilátoru. Obr. 6

Legenda k obrázku 6:

1. Elektrická kabeláž
2. Otvory závěsné koule
3. Kolík
4. Nástavec
5. Rozeta
6. Dekorativní spojovací kryt

7. Závlačka R

8. Pokud chcete, aby ventilátor visel níže, musíte vyjmout násadu z dodané 6palcové závěsné tyče, abyste ji mohli použít s delší tyčí (je součástí balení). (Pokud chcete použít 6palcovou závěsnou tyč, postupujte podle níže uvedených pokynů).

9. Pro demontáž násady, uvolněte upevňovací šroub násady a vyjměte kolík a závlačku. Spustte násadu a vyjměte kolík. Sundejte násadu ze závěsné tyče a nasadte ji na delší tyč (všimněte si, že v horní části tyče je otvor pro upevňovací šroub). Zasuňte kolík do horní

ČEŠTINA

části dlouhé tyče a zvedněte násadu. Ujistěte se, že je kolík zarovnán s otvory na vnitřní straně násady a pevně utáhněte upevňovací šroub.

Rada: Pro přípravu kroku zapojení elektrických kabelů přes závěsnou tyč připevněte na konce elektrických kabelů malý kousek izolační pásky, abyste je při protahování tyčí udrželi pohromadě.

1. Uvolněte upevňovací šrouby z uchycení hlavního těla a matici v horní části krytu motoru. Odstraňte kolík a závlačku ze závěsné tyče (pokud jste tak již neučinili). Posuňte závěsnou tyč směrem dolů skrz rozetu.
2. Protáhněte elektrické kabely přes tyč a zatáhněte za kabely vyčnívající z horní části konce závěsné tyče.
3. Umístěte závěsnou tyč do úchytu hlavního těla krytu motoru a zasuňte dříve odstraněný kolík a závlačku. Pevně utáhněte upevňovací šrouby a matici úchytu hlavního těla. Špustě rozetu na kryt motoru.

Připojení dálkového ovladače. Obr. 7

1. Zvedněte rozetu nahoru k montážnímu úchytu a zarovnejte uvolněné šrouby úchytu s otvory na rozetě. Otočte rozetou, abyste ji zajistili. Znovu vložte šrouby a všechny je zajistěte šroubovákem.
2. Po připevnění montážního úchytu ke spojovacímu krytu můžete ventilátor zavěsit. Přidržte ventilátor pevně oběma rukama. Zasuňte závěsnou tyč přes otvor v montážním úchytu a nechte násadu dosednout na úchyt. Otočte otvorem v násadě, dokud se nezarovná s výstupkem na montážním úchytu.

Rada: Požádejte další osobu, aby vám pevně přidržela žebřík a podala vám ventilátor, jakmile budete na žebříku.

Montáž lopatek. Obr. 9

1. Nasad'te desky pro upevnění lopatek na lopatky a přišroubujte je.
2. Po upevnění desek na lopatky, připevněte lopatky k motoru.

Poznámka: Nedotahujte je úplně, dokud nejsou všechny na svém místě.

1. Jakmile jsou všechny tři lopatky správně nainstalovány, šrouby zcela dotáhněte.

4. PROVOZ

Tento stropní ventilátor lze ovládat pouze pomocí dálkového ovladače, který je součástí balení.

Obr. 10

1. Indikátor provozu
2. Tlačítko pro zapnutí
3. Tlačítko pro vypnutí
4. Tlačítko tichého provozu
5. Tlačítka rychlosti
6. Tlačítko režimu zimní chod
7. Tlačítko režimu letní chod
8. Tlačítko pro zrušení časovače
9. Tlačítko režimu přírodní vánek
10. Tlačítko časovače

11. Tlačítko naprogramovaného automatického režimu

12. Pro zapnutí ventilátoru, stiskněte tlačítko 2.

13. Světelný indikátor provozu signalizuje správný provoz ventilátoru.
14. Má 6 rychlostí, přičemž 1 je nejnižší rychlost a 6 nejvyšší rychlost.
15. Pro vypnutí ventilátoru stačí stisknout tlačítko 3.
16. Tlačítko časovače umožňuje zvolit 2, 4 nebo 8 hodin provozu.
17. Po uplynutí zvolené doby se ventilátor automaticky vypne.
18. Pokud si přejete časovač deaktivovat před dokončením provozu, můžete tak učinit stisknutím tlačítka 8.
19. Režim Přírodní vánek simuluje přirozené změny větru a poskytuje pocit podobný jemnému vánku. Stropní ventilátor automaticky střídá různé rychlosti pro simulaci pocitu svěžího a přírodního vánku.
20. Tlačítko naprogramovaného automatického režimu. Naprogramujte automatické zapínání a vypínání ventilátoru v určitou dobu, v tomto případě bude ventilátor provozovat na rychlosti 1 a zapne se na 5 minut každé 2 hodiny.
21. Pro vypnutí zvuku tlačítek při jejich stisknutí je třeba stisknout tlačítko 4 na dálkovém ovladači.
22. Režim zimní/letní chod umožňuje nastavit směr otáčení lopatek ventilátoru pro přizpůsobení sezónním potřebám. Pro aktivaci režimu zimní chod stiskněte tlačítko 6. Pokud si chcete dopřát režim letní chod, stiskněte tlačítko 7.

Párování dálkového ovladače

1. Zapněte ventilátor a během 5 sekund stiskněte na 3 sekundy tlačítko Vypnutí na dálkovém ovladači. Poté uslyšíte dlouhé pípnutí, což znamená, že spárování proběhlo úspěšně a může fungovat normálně.
2. Pokud zjistíte, že dálkový ovladač neovládá přijímač, zkontrolujte, zda jsou baterie správně vloženy a zda nejsou vybité.
3. Důvodem může být i blízkost podobných výrobků, které rovněž pracují s dálkovým ovládáním, a pokud používají stejnou frekvenci, mohou způsobovat rušení.

ČEŠTINA

1. Pokud jsou baterie v dálkovém ovladači vybité, vyměňte je, abyste ho mohli normálně používat.
2. Vyjměte baterie z dálkového ovladače, pokud ho nebudete delší dobu používat.
3. Ujistěte se, že je uzemňovací kabel správně připojen.
4. Při montáži ventilátoru dbejte na to, aby nedošlo k přiskřípnutí vodičů. V takovém případě může dojít ke zkratu.

Výměna baterie v dálkovém ovladači

Dálkový ovladač je napájen 2 bateriemi 1.5 V typu 3AAA.

1. Otevřete přihrádku na baterie.
2. Vložte baterie do přihrádky na baterie s dodržením polarity.
3. Zavřete přihrádku.

Upozornění:

• Upozorňujeme, že přijímač musí být bezpečně nainstalován na montážním úchytu ventilátoru.
• Vyjměte baterie z dálkového ovladače, pokud ho nebudete delší dobu používat.
• Izolační spínač musí být zapnutý.
• Pokud dojde k prerušení dodávky elektriny (např. v důsledku výpadku proudu), světlo zhasne. Po obnovení napájení se světlo opět rozsvítí.

5. ČIŠTĚNÍ A ÚDRŽBA

• Ujistěte se, že je ventilátor odpojen od napájení před zahájením čištění.
• Neponořujte ani nestříkejte žádnou část zařízení vodou ani jinou kapalinou.
• Nepoužívejte k čištění rozpouštědla ani jiné chemikálie.
• Použijte jemný vlhký hadřík pro vyčištění povrchu výrobku.

6. TECHNICKÉ SPECIFIKACE

Referenční číslo výrobku: 08541

Výrobek: EnergySilence Aero 5200 Natural Palm

Napětí: 220-240 V

Frekvence: 50 Hz

Výkon: 42 W

Popis	Symbol	Hodnota	Jednotka
Maximální průtok ventilátoru	F		m^3/min
Výkon používaný ventilátorem	P		W
Provozní hodnota	SV		(m^3/min)/W
Spotřeba energie v pohotovostním režimu	P_SB		W
Hladina akustického výkonu ventilátoru	L_WA		dB (A)
Maximální rychlost vzduchu	C		m/s
Norma pro měření provozní hodnoty	IEC 60879
Kontaktní údaje pro získání informací	Cecotec Innovaciones, S.L.Av. Reyes Católicos, 60, 46910, Alfafar (Valencia), Španělsko

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality výrobku.

Vyrobeno v Číně | Navrženo ve Španělsku

7. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli články/baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických

a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

8. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

ČEŠTINA

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obraťte se na Oficiální technickou asistenční službu společnosti Cecotec na čísle [phone].

9. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

1

2

3

4

5

6

7

8

9

10
Fig./Img./Abb./Afb./Rys.1

Fig./Img./Abb./Afb./Rys. 2
