Typ produktu	Stropní ventilátor se světlem
Značka	Cecotec
Model	Energysilence Aero 5200 Light Darkwood
Průměr lopatek	132 cm (52 palců)
Hmotnost (netto)	5,8 kg
Napájení	220-240 V ~ 50/60 Hz
Výkon motoru	50 W
Typ motoru	Reverzní DC motor
Počet rychlostí	6
Dálkové ovládání	Ano, s programováním časovače
Funkce zpětného chodu	Ano, pro letní/zimní režim
Osvětlení	Integrované LED, s nastavitelnou intenzitou
Teplota chromatičnosti	3000-6500 K (nastavitelná)
Světelný tok	1200 lm
Maximální hlučnost	35 dB(A)
Materiál lopatek	Kompozitní dřevo, povrchová úprava darkwood
Úhel sklonu stropu	Až 15°
Instalace	Na strop, včetně tyče
Klimatická třída	Suchý vnitřní prostor
Údržba a čištění	Očistěte jemným suchým hadříkem
Náhradní díly a opravitelnost	K dispozici prostřednictvím poprodejního servisu Cecotec

Často kladené otázky - Energysilence Aero 5200 Light CECOTEC

Jak nainstalovat stropní ventilátor Cecotec Energysilence Aero 5200?

Postupujte podle kroků v návodu: připevněte montážní desku ke stropu, připojte elektrické vodiče (fáze, neutrál a zem), poté upevněte motor a lopatky. Pro šikmé stropy použijte přiloženou tyč (max 15°).

Jak čistit lopatky ventilátoru?

Použijte jemný suchý hadřík. Vyhněte se abrazivním nebo tekutým prostředkům. Pravidelně čistěte, aby nedošlo k hromadění prachu.

Dálkové ovládání nefunguje, co dělat?

Zkontrolujte baterie v dálkovém ovládání. V případě potřeby znovu spárujte dálkové ovládání vypnutím a opětovným zapnutím napájení ventilátoru a stisknutím tlačítka PAIR.

Jak změnit směr otáčení ventilátoru?

Použijte tlačítko reverse na dálkovém ovládání nebo přepínač na motoru. V létě se lopatky otáčejí proti směru hodinových ručiček pro ochlazení, v zimě po směru hodinových ručiček pro redistribuci tepla.

Mohu použít tento ventilátor s jinou žárovkou, než je dodávaná?

Ventilátor je vybaven integrovaným LED modulem, který není vyměnitelný. Nepokoušejte se jej demontovat. Pokud LED nefunguje, kontaktujte poprodejní servis.

Ventilátor vydává hluk, je to normální?

Mírný hluk může pocházet z lopatek. Ujistěte se, že jsou všechny šrouby utaženy a lopatky vyváženy. Pokud hluk přetrvává, zkontrolujte montážní držák.

Jaká je spotřeba elektrické energie ventilátoru?

DC motor spotřebovává přibližně 50 W při plném výkonu, což jej činí velmi úsporným.

Je tento ventilátor vhodný do vlhké místnosti, jako je koupelna?

Ne, tento model je určen pouze pro použití v suchých vnitřních prostorech. Není certifikován pro vlhké místnosti.

Jak naprogramovat časovač vypnutí?

Na dálkovém ovládání stiskněte tlačítko Timer pro nastavení doby, po které se ventilátor automaticky vypne (1, 2, 4 nebo 8 hodin).

Kde mohu v případě potřeby sehnat náhradní díly?

Kontaktujte zákaznický servis Cecotec prostřednictvím jejich oficiálních stránek nebo telefonicky. Lopatky, držáky a dálková ovládání lze objednat samostatně.

NÁVOD K OBSLUZE Energysilence Aero 5200 Light CECOTEC

Bezpečnostní pokyny 28

ÍNDICE

1. Díly a součásti 89
2. Před použitím 89
3. Montáž výrobku 90
4. Provoz 91
5. Čištění a údržba 93
6. Řešení problémů 93
7. Technické specifikace 94
8. Recyklace elektrických a elektronických zařízení 95
9. Záruka a technický servis 95
10. Copyright 95

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.
• Minimální vzdálenost mezi lopatkami ventilátoru a podlahou musí být 2,3 metru.
• Minimální vzdálenost od jakéhokoli předmětu nebo zdi od lopatek musí být minimálně 76 cm.
• Ujistěte se, že je spotřebič před čištěním nebo uživatelskou údržbou odpojen od napájení.
• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.
• Pokud je kabel poškozen, musí být opraven Oficiální technickou asistenční službou společnosti Cecotec, aby se tak předešlo jakémukoli nebezpečím.
• Nepoužívejte výrobek, pokud je kabel nebo rám poškozen, nebo pokud nefunguje správně, spadl nebo je poškozen.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.

• Nevkládejte předměty ani části těla mezi lopatky, když jsou v pohybu.

• Pro snížení rizika poranění připevněte ventilátor přímo k nosné konstrukci budovy, jak je popsáno v tomto návodu, a používejte pouze díly a součásti dodané a doporučené společností Čecotec.

• Pro zabránění nebezpečí úrazu elektrickým proudem odpojte před instalací nebo opravou ventilátoru hlavní napájení vypnutím jističů.
• Kabeláž musí odpovídat národním elektrotechnickým normám.
• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nikdy neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Bud'te velmi opatrní, pokud se nacházíte v blízkosti lopatek ventilátoru.
• Kovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.
• Neohýbejte ani nekrivte upínací systém lopatek během instalace nebo čištění.
• Pro zajištění správného provozu zařízení je nutné provádět čištění a údržbu výrobku v souladu s tímto návodem k použití. Vypněte a odpojte výrobek z elektrické sítě před jeho čištěním.
• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by se do něj mohly zachytit.
• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.
• Doporučuje se, aby montáž tohoto výrobku prováděly 2 osoby.
• Tento výrobek je určen výlučně pro vnitřní použití.

Pokyny k bateriím

• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po spolknutí.
• V případě spolknutí baterií okamžitě vyhledejte nejbližší lékařskou pomoc.
• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.
• Nerozebírejte, neotevírejte ani neničte baterie.
• Uchovávejte baterie mimo dosah dětí. Udržujte zejména malé baterie mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunečním záření.
• Nezkratujte článek nebo baterii. Neskladujte články nebo baterie nepřehledně v krabici nebo zásuvce, kde by mohlo dojít k jejich vzájemnému zkratu nebo ke zkratu jinými kovovými předměty.

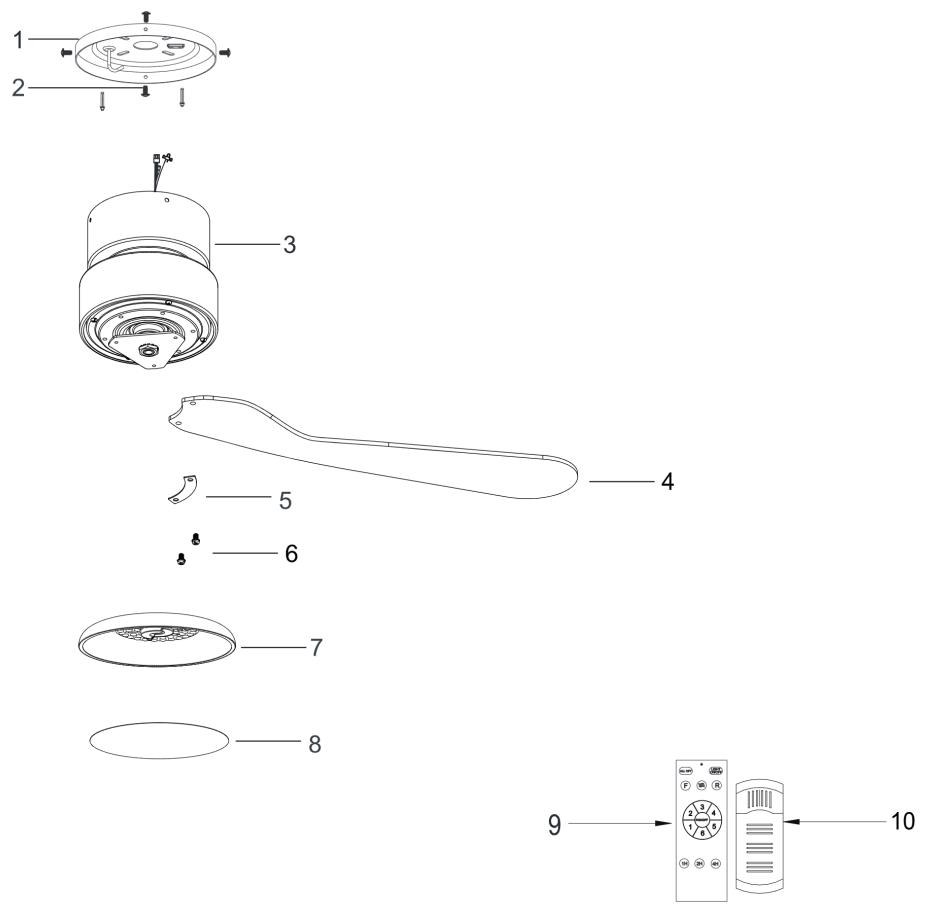

1. PIEZAS Y COMPONENTES

Figura 1

Číslo	Popis	Počet
1	Montážní úchyt	1
2	Šrouby montážního úchytu	1
3	Motor	1
4	Lopatky	3
5	Podložky	3
6	Šrouby lopatek	6
7	LED světlo	1
8	Stínítko	1
9	Dálkový ovladač	1
10	Přijímač	1

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice

• Stropní ventilátor
• Montážní sada
• Dálkový ovladač
• 2 baterie typu AAA
• Tento návod k použití

3. MONTÁŽ VÝROBKU

Instalace montážního úchytu

1. Použijte dodané samořezné šrouby, ploché podložky a pojistné podložky pro bezpečné upevnění montážního úchytu ke stropnímu nosníku. Obr. 2
2. Před nasazením lopatek, odstraňte upevňovací prvky. Obr. 3.
3. Zapojte konektor motoru a napájecí kabel do přijímače. Obr. 4
4. Zavěste motor na dva šrouby, které jsou již namontovány na montážním úchytu. Poté připevněte další šrouby. Obr. 5

Poznámka: Bezpečnostní lanko musí být bezpečně připevněno na hák montážního držáku.

1. Zarovnejte otvory na lopatkách s otvory motoru a použijte šrouby pro jejich připevnění. Obr. 6

UPOZORNĚNÍ: Ujistěte se, že všechny šrouby upevňující lopatky jsou pevně dotažené a že lopatky jsou správně připevněné.

1. Nasad'te dekorativní krytky do otvorů. Obr. 7
2. Následně, nasad'te stínítko.

VAROVÁNÍ: Akrylový kryt lampy (stínítko) musíte nasadit pod šikmým úhlem. Obr. 8

Zapojení

VAROVÁNÍ

Pro zamezení nebezpečí úrazu elektrickým proudem nezapomeňte před připojením kabelů odpojit síťový přívod do elektrického rozvaděče.

1. Připojte hlavní napájecí zdroj domácnosti ke svorkovnici umístěné na montážním úchytu.
2. Zapojte přijímač do montážního úchytu plochou stranou nahoru.

3. Poté zapojte kabely následujícím způsobem (Obr. 9):

4. Zasuňte konektor 3P montážního úchytu do zásuvky AC POWER INPUT přijímače.

5. Zasuňte konektor 2P světla motoru do zásuvky 2P LIGHT na přijímači.
6. Zasuňte konektor 3P světla motoru do zásuvky 3P MOTOR na přijímači.
7. Propojte žluté/zelené konektory 1P motoru a montážního úchytu.

4. PROVOZ

Dálkový ovladač

Obr. 10

• Znovu připojte síťové napájení z rozvodné skříně v budově.
• Sejměte kryt z přihrádky na baterie z dálkového ovladače, vložte baterie a kryt nasadťe zpět.

Poznámka:

• Dálkový ovladač je napájen dvěma bateriemi typu AAA 1,5 V.
• Pokud ventilátor nebudete delší dobu používat, uschovejte ovladač na suchém místě, kde nebude vystaven vysokým teplotám. Vyjměte také baterie.

Tlačítky na dálkovém ovladači se ovládá rychlost a světlo ventilátoru.

Legenda k Obrázku 10

1. Tlačítko zapnutí/vypnutí
2. Tlačítko pro oscilaci ve směru hodinových ručiček
3. Tlačítko pro vypnutí ventilátoru
4. Tlačítko světlo. K dispozici jsou 3 odstíny, které se aktivují krátkým stisknutím.
5. Tlačítko pro oscilaci proti směru hodinových ručiček
6. Režim Přírodní vánek. Ventilátor automaticky nastaví rychlost a přerušovaný směr otáčení lopatek.

7. Tlačítko pro zvýšení rychlosti. K dispozici je 6 rychlostí.

8. Tlačítko Časovač:

2 h: Ventilátor se automaticky vypne po dvou hodinách provozu.

4 h: Ventilátor se automaticky vypne po čtyřech hodinách provozu.

8 h: Ventilátor se automaticky vypne po osmi hodinách provozu.

Spárování dálkového ovladače s přijímačem

Stiskněte tlačítko zapnutí/vypnutí na 30 sekund a poté stiskněte libovolné tlačítko na dálkovém ovladači na 5 sekund. Uslyšíte pípnutí, což znamená, že spárování bylo úspěšně dokončeno a dálkový ovladač můžete normálně používat.

POZNÁMKA: Ujistěte se, že jste před spárováním dálkového ovladače stiskli na 30 sekund tlačítko zapnutí/vypnutí, jinak nebude možné dálkový ovladač spárovat.

• Pokud zjistíte, že dálkový ovladač neovládá přijímač, zkontrolujte, zda jsou baterie správně vloženy a zda nejsou vybité.
• Důvodem může být i blízkost podobných výrobků, které rovněž pracují s dálkovým ovládáním, a pokud používají stejnou frekvenci, mohou způsobovat rušení.

ČEŠTINA

• Pokud jsou baterie v dálkovém ovladači vybité, vyměňte je, abyste ho mohli normálně používat.
• Vyjměte baterie z dálkového ovladače, pokud ho nebudete delší dobu používat.
• Ujistěte se, že je uzemňovací kabel správně připojen.
• Při montáži ventilátoru dbejte na to, aby nedošlo k přiskřípnutí vodičů. V takovém případě může dojít ke zkratu.

Připomenutí

• Upozorňujeme, že přijímač musí být bezpečně nainstalován na montážním úchytu ventilátoru.
• Vyjměte baterie z dálkového ovladače, pokud ho nebudete delší dobu používat.
• Izolační spínač musí být zapnutý.
• Pokud dojde k přerušení dodávky elektriny (např. v důsledku výpadku proudu), světlo zhasne. Po obnovení napájení se světlo opět rozsvítí.

Ochranné funkce přijímače

• DC motor má zabudovaný bezpečnostní mechanismus proti zablokování lopatek nebo motoru během provozu.
• Pokud během provozu brání lopatkám ventilátoru nebo motoru ventilátoru jakýkoli předmět, motor bude provozovat ještě 30 sekund a poté se zastaví. Odstraňte překážky a znovu spustte motor. Obnovení provozu: Vypněte ventilátor pomocí dálkového ovladače a znovu ho zapněte.
• Pokud se neobvykle zvýší zatížení ventilátoru, zařízení omezí maximální výstupní proud z přijímače.

Rady

• Pokud ventilátor nebo světlo nefungují, obnovte provoz ventilátoru. Za tímto účelem ho vypněte alespoň na 5 sekund a poté ho znovu zapněte. Poté obnovte nastavení funkce zapamatování.
• Není možné ovládat více než jeden ventilátor v jedné místnosti, pokud sdílejí stejný zdroj napájení.
• Pokud chcete samostatně ovládat více než jeden ventilátor v jedné místnosti, musíte použít samostatné zdroje napájení.
• Když se ventilátor zapne a začne provozovat ve kterémkoli směru (ve směru nebo proti směru hodinových ručiček), několikrát se zastaví a změní směr. Toto je normální. Chvíli potrvá, než ventilátor provede zvolenou funkci a než začne normálně pracovat.

5. ČIŠTĚNÍ A ÚDRŽBA

• Pravidelně vyčistěte ventilátor.
• K čištění používejte pouze měkký kartáč nebo hadřík, který nepouští vlákna, abyste nepoškrábali jeho povrch.
• Abrazivní čisticí prostředky nejsou nutné a je třeba se jim vyhnout, aby nedošlo k poškození povrchové úpravy.

DOPORUČENÍ:

Pravidelně kontrolujte, zda jsou lopatky pevně připevněny k motoru pomocí šroubů.

VAROVÁNÍ: Nepoužívejte rozpouštědla k čištění ventilátoru. Mohlo by to vést k úrazu elektrickým proudem.

6. ŘEŠENÍ PROBLÉMŮ

Řešení problémů (kývání)

• Upozorňujeme, že ne všechny stropní ventilátory jsou stejné (dokonce ani ty, které jsou stejného modelu), některé se kývou více než jiné.
• To, že se ventilátor kýve o několik centimetrů, neznamená, že spadne.
• I když jsou všechny lopatky vyváženy a seskupeny podle hmotnosti, není možné se kývání zcela vyhnout. To nepředstavuje problém. Stropní ventilátory mají tendenci se během provozu kývat.

• Pro zmírnění kývání zkuste následující:

• Zkontrolujte, zda jsou všechny upevňovací šrouby lopatek pevně utaženy a zajištěny.

• Kývání ventilátoru může být způsobeno nerovností lopatek ventilátoru. Pro kontrolu stability změřte vzdálenost mezi koncem každé lopatky a stropem. Pokud jsou měření nepravidelná:
• Dbejte na to, aby upevňovací šrouby lopatek nebyly ani příliš utažené, ani příliš volné, protože obojí může způsobit kývání lopatek.

• Deformovaná lopatka může také způsobovat kývání. Zkontrolujte stav lopatky tak, že ji položíte na rovný povrch.

• Nastavení lopatky lze zkontrolovat pomocí pravítka. Přiložte pravítko kolmo ke stropu a zarovnejte ho s vnějším okrajem lopatky. Porovnejte vzdálenost mezi hranou jedné z lopatek s ostatními. Otáčejte lopatkami pro kontrolu každé z nich.

UPOZORNĚNÍ: Pokud některá z lopatek není zarovnaná, může být deformovaná, ohnutá nebo mohou být šrouby příliš utažené či povolené.

7. TECHNICKÉ SPECIFIKACE

Referenční číslo výrobku: 08622 / 08623

Výrobek:

EnergySilence Aero 5200 Light WhiteWood

EnergySilence Aero 5200 Light DarkWood

Napětí: 220-240 V

Frekvence: 50/60 Hz

Výkon: 30 W

Led: 22 W

Popis	Symbol	Hodnota	Jednotka
Maximální průtok ventilátoru	F		m^3/min
Výkon používaný ventilátorem	P		W
Provozní hodnota	SV		(m^3/min)/W
Spotřeba energie v pohotovostním režimu	P_SB		W
Hladina akustického výkonu ventilátoru	L_WA		dB (A)
Maximální rychlost vzduchu	C		m/s
Norma pro měření provozní hodnoty	IEC 60789:2019
Kontaktní údaje pro získání informací	Cecotec Innovaciones, S.L. Av. Reyes Católicos, 60, 46910, Alfafar (Valencia), Španělsko

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality výrobku.

Vyrobeno v Číně | Navrženo ve Španělsku

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli články/baterie/akumulátory vyjmout a odněst na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy.

Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obratte se na Oficiální technickou asistenční službu společnosti Cecotec na telefonním čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

Fig./Img./Abb./Rys./Obr.1

Fig./Img./Abb./Rys./Obr. 2
