Typ produktu	Stropní ventilátor
Značka	Cecotec
Model	Energysilence Aero 5200 Blackwood
Průměr lopatek	132 cm (52 palců)
Materiál lopatek	Dřevo (Blackwood)
Počet lopatek	5
Barva	Černá
Typ motoru	Tichý reverzní DC motor
Výkon motoru	50 W
Rychlosti	6 nastavitelných rychlostí
Speciální funkce	Zima/Léto, časovač, dálkový ovladač v ceně
Dálkový ovladač	Ano, s nástěnným držákem
Napájení	220-240 V ~ 50 Hz
Doporučená montážní výška	2,5 až 3 metry
Čistá hmotnost	5,5 kg
Maximální hlučnost	< 35 dB(A)
Maximální průtok vzduchu	200 m³/min
Údržba a čištění	Čistěte lopatky měkkým suchým hadříkem; nepoužívejte abrazivní prostředky
Bezpečnost	Před údržbou odpojte; nevkládejte předměty do krytu
Náhradní díly a opravitelnost	Pro díly kontaktujte zákaznický servis Cecotec

Často kladené otázky - Energysilence Aero 5200 CECOTEC

Jak nainstalovat stropní ventilátor Energysilence Aero 5200 Blackwood?

Postupujte podle kroků v manuálu: připevněte montážní desku ke stropu, připojte elektrické vodiče (fáze, nulový vodič, zem), sestavte lopatky a motor, poté upevněte celek. Před instalací se ujistěte, že je vypnutý proud.

Jak používat funkci zima/léto?

Na dálkovém ovladači stiskněte tlačítko reverzace pro obrácení směru otáčení. V létě se lopatky otáčejí proti směru hodinových ručiček, aby vytvářely osvěžující proud vzduchu. V zimě ve směru hodinových ručiček, aby se teplo ze stropu redistribuovalo k podlaze.

Jak čistit dřevěné lopatky?

Použijte měkký suchý nebo mírně vlhký hadřík. Nikdy nepoužívejte agresivní čisticí prostředky, rozpouštědla nebo abrazivní přípravky, které by mohly poškodit dřevěnou povrchovou úpravu.

Proč můj ventilátor vydává hluk?

Zkontrolujte, zda jsou lopatky správně vyváženy a všechny šrouby utaženy. Pokud hluk přetrvává, může být motor vadný. Pro diagnostiku nahlédněte do návodu nebo kontaktujte podporu.

Jak spárovat dálkový ovladač s ventilátorem?

Vypněte napájení ventilátoru na 10 sekund, poté jej znovu zapněte. Během 30 sekund stiskněte tlačítko 'PAIR' na dálkovém ovladači (obvykle pod krytem baterií), dokud ventilátor nezapípá.

Ventilátor se nezapíná, co dělat?

Nejprve zkontrolujte jistič a zda je nástěnný vypínač zapnutý. Vyměňte baterie v dálkovém ovladači. Pokud nic nefunguje, zkontrolujte elektrické spoje ve stropní krabici.

Jaký je dosah dálkového ovladače?

Dálkový ovladač má dosah přibližně 10 metrů při přímé viditelnosti. Vyhněte se kovovým překážkám nebo silným stěnám, které mohou dosah snížit.

Mohu použít ventilátor s žárovkou?

Tento model není vybaven integrovaným osvětlovacím kitem. Je určen pouze pro ventilaci. Není dostupná žádná možnost přidání žárovky.

Jaká je záruka na ventilátor?

Cecotec obvykle poskytuje 2letou záruku na výrobní vady. Uschovejte si účtenku a zaregistrujte svůj produkt na webu Cecotec pro aktivaci záruky.

Lze zkrátit závěsnou tyč?

Ano, závěsnou tyč lze zkrátit pro nižší stropy. Pro bezpečné nastavení délky postupujte podle pokynů v návodu.

NÁVOD K OBSLUZE Energysilence Aero 5200 CECOTEC

Bezpečnostní pokyny 37

ÍNDICE

1. Díly a součásti 96
2. Před použitím 96
3. Montáž výrobku 97
4. Provoz 98
5. Čištění a údržba 99
6. Řešení problémů 100
7. Technické specifikace 100
8. Recyklace elektrických a elektronických zařízení 101
9. Záruka a technický servis 101
10. Copyright 102

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

- Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

- Minimální vzdálenost mezi lopatkami ventilátoru a podlahou musí být 2,3 metru.

- Minimální vzdálenost od jakéhokoli předmětu nebo zdi od lopatek musí být minimálně 76 cm.

- Ujistěte se, že je spotřebič před čištěním nebo uživatelskou údržbou odpojen od napájení.

- Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.

- Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.

- Pokud je kabel poškozen, musí být opraven Oficiální technickou asistenční službou společnosti Cecotec, aby se tak předešlo jakémukoli nebezpečí.

• Nepoužívejte výrobek, pokud je kabel nebo konstrukce poškozená nebo pokud je nefunkční, spadl nebo byla poškozen.
• Nevkládejte předměty ani části těla mezi lopatky, když jsou v pohybu.
• Pro snížení rizika poškození připevněte ventilátor přímo k nosné konstrukci budovy, jak je popsáno v tomto návodu, a používejte pouze díly a součásti dodané a doporučené společností Cecotec.
• Pro zabránění nebezpečí úrazu elektrickým proudem odpojte před instalací nebo opravou ventilátoru hlavní napájení vypnutím jističů.
• Kabeláž musí odpovídat národním elektrotechnickým normám.
• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.
• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nikdy neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Bud'te velmi opatrní, pokud se nacházíte v blízkosti lopatek ventilátoru.
• Kovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.
• Neohýbejte ani nekrivte upínací systém lopatek během instalace nebo čištění.
• Pro zajištění správného provozu zařízení je nutné provádět čištění a údržbu výrobku v souladu s tímto návodem k použití. Vypněte a odpojte výrobek z elektrické sítě před jeho čištěním.

• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by se do něj mohly zachytit.

• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.

• Doporučuje se, aby montáž tohoto výrobku prováděly 2 osoby.
• Tento výrobek je určen pro používání v interiéru.

Pokyny k bateriím

• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po spolknutí.
• V případě spolknutí baterií okamžitě vyhledejte nejbližší lékařskou pomoc.
• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.
• Nerozebírejte, neotevírejte ani neničte baterie.
• Uchovávejte baterie mimo dosah dětí. Udržujte zejména malé baterie mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunečním záření.
• Nezkratujte článek nebo baterii. Neskladujte články nebo baterie nepřehledně v krabici nebo zásuvce, kde by mohlo dojít k jejich vzájemnému zkratu nebo ke zkratu jinými kovovými předměty.
• Baterie i články mohou v extrémních podmínkách vytékat. V případě úniku kapaliny z baterie nedovolte, aby se kapalina dostala do kontaktu s kůží nebo očima. Pokud se kapalina dostane do kontaktu s pokožkou, okamžitě ji omyjte vodou a mýdlem. Při vniknutí kapaliny do očí okamžitě vypláchněte oči velkým množstvím čisté vody po dobu nejméně 10 minut a vyhledejte lékařskou pomoc. Používejte

rukavice při manipulaci s baterií a neprodleně ji zlikvidujte v souladu s místními předpisy.

• Dbejte na kladné (+) a záporné (-) označení na bateriích a dálkovém ovladači a ujistěte se, že jsou správně používány.
• Nepoužívejte žádnou baterii, která není určena pro použití se zařízením.
• Nekombinujte baterie různých výrobců, kapacit nebo velikostí. Použití baterií dětmi by mělo být pod dohledem.
• Vždy kupujte pouze doporučené baterie.
• Udržujte baterie čisté a suché. Vyčistěte zanesené kontakty baterií čistým suchým hadříkem.
• Uschovejte si originální dokumentaci k výrobku pro budoucí použití.
• Kdykoli je to možné, vyjměte baterie, když dálkový ovladač nepoužíváte.

1. PIEZAS Y COMPONENTES

Figura 1

1. Montážní úchyt
2. Závěsný úchyt
3. Upevňovací šrouby
4. Násada
5. Závěsná tyč
6. Rozeta
7. Kryt rozety
8. Dekorativní spojovací kryt
9. Závlačka R
10. Kryt motoru
11. Lopatka
12. Šrouby pro upevnění lopatek
13. Dekorativní krytky
14. Kolík
15. Motor
16. Přijímač dálkového ovládače

17. Montážní sada

18. Dálkový ovladač a přijímač dálkového ovládání

POZNÁMKA:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice

• Ventilátor
• Montážní sada

• Dálkový ovladač a přijímač dálkového ovládání

• 2 baterie typu AAA

• Tento návod k použití

3. MONTÁŽ VÝROBKU

1. Vyvrtejte do stropu otvor o průměru 80 mm a vložte čep. Zarovnejte montážní úchyt s otvorem a utáhněte ho maticí.

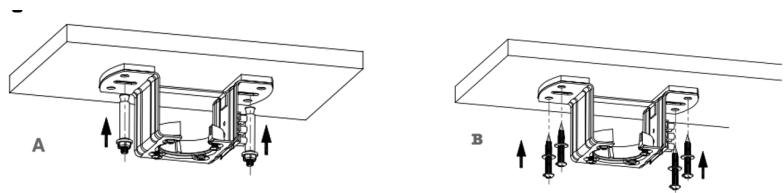

Obrázek 2

A. Betonový strop
B. Dřevěný strop

1. Vyjměte závlačku z kolíku a kolík ze závěsné tyče a odložte je. Prostrčte závěsnou tyč rozetou a dekorativním spojovacím krytem. Obr. 3
2. Proved'te elektrické vodiče a uzemňovací vodič přes závěsnou tyč. Obr. 4
3. Uvolněte dva upevňovací šrouby úchytu závěsné tyče. Poté vložte závěsnou tyč do jejího úchytu. Zarovnejte otvory kolíku závěsné tyče s otvory v úchytu závěsné tyče. Obr. 5

POZNÁMKA: Dbejte na to, abyste zasunuli rovnou část závlačky do otvoru v koncové části kolíku a zatlačte na ni, dokud vlnitá část nezapadne do otvoru v kolíku.

1. Nakonec utáhněte oba upevňovací šrouby. Po montáži závěsné tyče řádně zakryjte těsnění dekorativním spojovacím krytem. Obr. 6

VAROVÁNÍ

Je důležité, aby šroub, kolík a závlačka R závěsné tyče byly správně nasazeny a upevňovací šrouby pevně dotaženy. Pokud nezkontrolujete správné nasazení šroubu, kolíku, závlačky R a upevňovacích šroubů, může dojít k spadnutí ventilátoru.

Montáž lopatek

1. Odšroubujte pevné šrouby a uschovejte je. Obr. 7
2. Připevněte lopatky k tělu ventilátoru pomocí dodaných šroubů a dbejte na jejich správné utažení. Obr. 8
3. Nasadte dekorativní krytku do montážních otvorů, abyste dotvořili vzhled stropního ventilátoru. Obr. 9

Pomocí těchto jednoduchých kroků bude montáž lopatek ventilátoru efektivně dokončena.

Zavěšení ventilátoru

1. Opatrně zvedněte ventilátor a nasad'te závěsnou tyč a násadu do montážního úchytu připevněného ke stropu. Obr. 10

UPOZORNĚNÍ: Ujistěte se, že drážka (a) násady je správně zarovnána s výstupkem (b) závěsného úchytu (c). Obr. 10

ČEŠTINA

VAROVÁNÍ: Ventilátor musí být zavěšen ve vzdálenosti nejméně 230 cm od podlahy k lopatkám.

Zapojení kabelů přijímače dálkového ovladače

VAROVÁNÍ

Pro zamezení možného úrazu elektrickým proudem se před zapojením ujistěte, že je odpojeno napájení v hlavní pojistkové skříni.

Vložte přijímač dálkového ovládání do montážního úchytu podle obrázku 12 tak, aby přijímač dálkového ovládání se mohl připojit k dálkovému ovladači a správně fungovat.

Zapojení přijímače

Způsob zapojení přijímače se řídí následujícím schématem podle obrázku 13.

Montáž dekorativního krytu

Pro montáž krytu utáhněte dva šrouby, které jsou součástí montážní sady, jak je znázorněno na obrázku 14.

4. PROVOZ

Dálkový ovladač

Obr. 15

1. Indikátor zapnutí
2. Tlačítka rychlosti
3. Tlačítko vypnutí
4. Tlačítko oscilace
5. Tlačítko režim přírodní vánek
6. Párovací tlačítko

7. Tlačítka časovače

8. Světelný indikátor provozu přijímače slouží k indikaci, zda je ventilátor zapnutý nebo vypnutý. Když ventilátor zapnete pomocí dálkového ovladače, přijímač přijme signál a aktivuje motor ventilátoru. Současně se rozsvítí světelný indikátor, který signalizuje, že je ventilátor v provozu. Po vypnutí ventilátoru světelný indikátor zhasne.

9. Tlačítka rychlosti vám umožní zapnout ventilátor a zvolit požadovanou rychlost. Má 6 rychlostí pro regulaci intenzity proudění vzduchu.

10. Tlačítko vypnutí umožňuje ventilátor zcela vypnout.

11. Tlačítko oscilace. Je vybaven systémem zpětného chodu motoru pro realizaci funkce letní/zimní chod. Při otáčení v jednom směru si můžete v létě užívat příjemný vánek a v opačném směru ventilátor vyfukuje teplý vzduch směrem k podlaze a v zimě je doplňkem vašeho topného systému.

12. Tlačítko režim přírodní vánek. To znamená, že 6 rychlostí se přepíná náhodně.
13. Tlačítko časovač. Umožňuje zvolit až do 8 hodin provozu, po uplynutí kterých se ventilátor vypne.

POZNÁMKA: Jakmile stiskněte tlačítko časovače, nestiskněte žádné jiné tlačítko. , jinak bude funkce zrušena.

VAROVÁNÍ: Pro synchronizaci přijímače s dálkovým ovladačem zapněte přijímač a současně stiskněte párovací tlačítko na dálkovém ovladači. Synchronizace je úspěšně dokončena, když se ozve dvojité pípnutí.

5. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ:

• Před čištěním nebo opravou ventilátoru ho odpojte od elektrické sítě.

• Pro zamezení nebezpečí požáru a úrazu elektrickým proudem používejte pouze přepínač dodaný s tímto ventilátorem.

• Doporučujeme alespoň jednou ročně zkontrolovat spojovací díly ventilátoru, jako jsou upevňovací šrouby a lopatky, abyste se ujistili, že jsou zcela připevněny.

• Pravidelně čistěte stropní ventilátor. Pro odstranění prachu z povrchu použijte měkký kartáč nebo hadřík.

• Pokud je na ventilátoru mastnota, otřete ji mírně navlhčeným hadříkem. Neoplachujte ventilátor přímo vodou.

• Ložisko motoru je již promazáno, nepřidávejte mazací olej.

6. ŘEŠENÍ PROBLÉMŮ

Ventilátor se nezapíná.	1. Zkontrolujte, zda nedošlo k přepálení pojistky ve vnějším napájecím vedení stropního ventilátoru, k vypnutí automatického ochranného spínače nebo k přerušení obvodu.2. Zkontrolujte, zda není napětí mnohem nižší než nominální napětí ventilátoru.3. Zkontrolujte vnitřní kabeláž ventilátoru, zda kontakty nejsou uvolněné nebo poškozené.
Ventilátor je hlučný.	1. Před montáží ventilátoru se ujistěte, že není poškozen.2. Ujistěte se, že je montážní úchyt správně upevněn a že jsou šrouby pevně dotaženy.3. Některé nové stropní ventilátory vydávají hluk prvních 24 hodin, poté hluk ustane.4. Nedoporučuje se montovat tento ventilátor na dřevěné stropy, ocelové konstrukce nebo prefabrikované desky, protože zesilují zvuk ventilátoru.
Ventilátor se kývá	1. Zkontrolujte, zda je montážní úchyt zcela upevněn.2. Zkontrolujte, zda jsou šrouby lopatek pevně dotaženy.

7. TECHNICKÉ SPECIFIKACE

Referenční číslo výrobku: 08565 / 08566

Výrobek:

EnergySilence Aero 5200 WhiteWood

EnergySilence Aero 5200 BlackWood

Napětí: 220-240 V

Frekvence: 50/60 Hz

Výkon: 40 W

Popis	Symbol	Hodnota	Jednotka
Maximální průtok ventilátoru	F		m^3/min
Výkon používaný ventilátorem	P		W
Provozní hodnota	SV		(m3/min)/W
Spotřeba energie v pohotovostním režimu	P_SB		W
Hladina akustického výkonu ventilátoru	L_WA		dB (A)
Maximální rychlost vzduchu	C		m/s
Norma pro měření provozní hodnoty	IEC 60879:2019
Kontaktní údaje pro získání informací	Cecotec Innovaciones, S.L.Av. Reyes Católicos, 60, 46910, Alfafar (Valencia), Španělsko

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality výrobku.

Vyrobeno v Číně | Navrženo ve Španělsku

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli články/baterie/akumulátory vyjmout a odněst na sběrné místo určené místními úřady.

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy.

Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obraťte se na Oficiální technickou asistenční službu společnosti Cecotec na telefonním čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

Fig./Img./Abb./Rys./Obr.1
