Energysilence Aero 4260 Sunlight - Stropní ventilátor CECOTEC - Bezplatný návod k obsluze

Typ produktu	Stropní ventilátor s integrovaným LED osvětlením
Značka	Cecotec
Model	Energysilence Aero 4260 Sunlight
Průměr lopatek	106 cm (42 palců)
Celková výška	cca 30 cm
Hmotnost	5,5 kg
Materiál lopatek	ABS s vysokou odolností
Barva	Bílá s povrchovou úpravou Sunlight
Elektrické napájení	220-240 V ~ 50/60 Hz
Výkon motoru	45 W
Výkon osvětlení	LED 18 W (ekvivalent 100 W)
Počet rychlostí	3 nastavitelné rychlosti
Funkce zpětného chodu	Ano (léto/zima)
Časovač	Ano, programovatelný (1, 4, 8 h)
Dálkové ovládání	Součástí dodávky (dosah 10 m)
Maximální hladina hluku	35 dB (pomalá rychlost) – 50 dB (rychlá rychlost)
Úhel sklonu lopatek	12°
Doporučená montážní výška	2,5 až 3 m od podlahy
Údržba a čištění	Očistěte měkkým suchým hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnost	Ochrana proti přehřátí a vlhkosti (IP44 pro osvětlení). Neponořujte do vody.
Náhradní díly a opravitelnost	K dispozici na webu Cecotec (motor, lopatky, LED žárovka, dálkové ovládání). Záruka 2 roky.
Obecné informace	V souladu s normami CE. Vyrobeno v Číně.

Často kladené otázky - Energysilence Aero 4260 Sunlight CECOTEC

Jak nainstalovat stropní ventilátor Energysilence Aero 4260 Sunlight?

Instalaci musí provést kvalifikovaný elektrikář. Postupujte podle kroků v návodu: upevněte držák ke stropu (pevná spojovací krabice), připojte vodiče (fáze, nulový, zemní) podle schématu, namontujte motor a lopatky, poté upevněte kryt a LED žárovku. Před jakoukoliv manipulací nezapomeňte vypnout proud.

Jak vyčistit můj ventilátor Cecotec?

K odstranění prachu z lopatek a motoru použijte měkký suchý hadřík. Na skvrny hadřík lehce navlhčete mýdlovou vodou. Nikdy nepoužívejte abrazivní prostředky ani rozpouštědla. LED žárovku čistěte suchým hadříkem, když je vypnutá.

Dálkové ovládání nefunguje, co dělat?

Nejprve zkontrolujte baterie v dálkovém ovládání (typ CR2032). Pokud problém přetrvává, resetujte spojení: vypněte napájení ventilátoru na 10 sekund, poté jej znovu zapněte a do 30 sekund stiskněte tlačítko PAIR na dálkovém ovládání. Další podrobnosti naleznete v návodu.

Mohu používat ventilátor bez světla?

Ano, ventilátor a světlo fungují nezávisle. Pomocí dálkového ovládání nebo vypínače můžete světlo zapínat/vypínat samostatně. LED žárovku můžete také vyměnit za jinou stejného typu (E27, max 18W).

Co je funkce zpětného chodu a jak ji používat?

Zpětný chod umožňuje změnit směr otáčení lopatek. V létě (proti směru hodinových ručiček) vytváří osvěžující vítr. V zimě (po směru hodinových ručiček) redistribuuje teplo dolů bez proudění vzduchu. Použijte tlačítko zpětného chodu na dálkovém ovládání nebo na těle ventilátoru.

Ventilátor vydává hluk, je to normální?

Mírný provozní hluk je normální (mezi 35 a 50 dB v závislosti na rychlosti). Pokud je hluk neobvyklý (skřípání, cvakání), zkontrolujte, zda jsou všechny šrouby řádně utaženy a lopatky jsou vyvážené. Nadměrné vibrace mohou být způsobeny nesprávným vyvážením nebo nedostatečně pevnou instalací.

Jak nastavit časovač?

Stisknutím tlačítka TIMER na dálkovém ovládání vyberte dobu 1, 4 nebo 8 hodin. Ventilátor se po zvolené době automaticky vypne. Světlo není časovačem ovlivněno.

Kde sehnat náhradní díly pro tento model?

Náhradní díly (lopatky, LED žárovka, dálkové ovládání, motor) jsou k dispozici na oficiálních stránkách Cecotec nebo u autorizovaných prodejců. Vždy používejte originální díly pro zajištění bezpečnosti a výkonu.

Ventilátor se nerozsvítí, co zkontrolovat?

Zkontrolujte elektrické napájení (jistič, nástěnný vypínač). Ujistěte se, že dálkové ovládání má baterie a je správně spárováno. Zkontrolujte elektrické připojení u stropu. Pokud problém přetrvává, kontaktujte zákaznický servis Cecotec.

Jaká je doporučená minimální výška stropu?

Doporučená minimální výška je 2,5 metru od podlahy k lopatkám pro optimální cirkulaci vzduchu a maximální bezpečnost. Pro velmi vysoké stropy použijte prodlužovací tyč (není součástí dodávky).

NÁVOD K OBSLUZE Energysilence Aero 4260 Sunlight CECOTEC

1. Části a složení 89
2. Před použitím 89
3. Montáž produktu 90
4. Fungování 91
5. Čištění a údržba 93
6. Technické specifikace 93
7. Recyklace elektrických a elektronických zařízení 94
8. Záruka a technický servis 94
9. Copyright 94

Před použitím přístroje si pozorně přečtěte následující bezpečnostní pokyny. Uchovejte tento manuál pro pozdější použití nebo pro nové uživatele.

- Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

- Minimální vzdálenost mezi lopatkami ventilátoru a zemí by měla být 2,3 metru.

- Minimální vzdálenost od jakéhokoli předmětu nebo stěny od nožů musí být minimálně 76 cm.

- Před čištěním nebo prováděním uživatelské údržby se ujiistěte, že je spotřebič odpojen od napájení

- Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.

• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.
• Pokud je kabel poškozen, musí být opraven u oficiálního technického servisu Cecotec, aby se tak předešlo jakýmkoli nebezpečím.
• Výrobek nepoužívejte, pokud je kabel nebo rám poškozen, nebo pokud nefunguje správně, upadl nebo je poškozen.
• Přístroj je nezbytné používat podle platných státních norem elektrického zapojení.
• Nevkládejte předměty ani části těla mezi nože, když jsou v pohybu.
• Abyste snížili riziko poškození, připojte ventilátor přímo k nosné konstrukci budovy, jak je uvedeno v tomto návodu, a používejte pouze díly a komponenty dodané a doporučené společností Cecotec.
• Abyste předešli riziku úrazu elektrickým proudem, před instalací nebo servisem ventilátoru odpojte hlavní elektrickou síť vypnutím hlavního vypínače.
• Přístroj je nezbytné používat podle platných státních norem elektrického zapojení.
• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.
• Přístroj je nezbytné používat podle platných státních norem elektrického zapojení.
• Neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Pokud jste v blízkosti lopatek ventilátoru, bud'te velmi opatrní.
• K ovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.
• Během instalace nebo čištění neohýbejte ani nepřehýbejte systém uchycení lopatek.
• Abyste zajistili správné fungování přístroje, čístěte a udržujte

přístroj v souladu s tímto návodem na použití. Vypněte a vypojte přístroj ze sítě před jeho údržbou.

• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by mohl namotat.
• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.
• Doporučuje se, aby montáž tohoto produktu prováděly 2 osoby.
• Tento produkt je je vhodný výlučně pro použití uvnitř.

Instrukce ohledně baterií

• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po požití.
• V případě spolknutí baterií jděte rychle do nejbližšího lékařského střediska.
• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.
• Baterie nerozebírejte, neotevírejte ani neničte.
• Baterie uchovávejte mimo dosah dětí. Zejména baterie, které jsou považovány za malé, uchovávejte mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunci.
• Nezkratujte prvek nebo baterii. Neskladujte články nebo baterie náhodně v krabici nebo zásuvce, kde by se mohly navzájem zkratovat nebo být zkratovány jinými kovovými předměty.
• Baterie i články mohou v extrémních podmínkách vytékat. V prípadě úniku článku nedovolte, aby se kapalina dostala

do kontaktu s pokožkou nebo očima. Pokud se tato tekutina dostane do kontaktu s kůží, okamžitě ji omyjte velkým množstvím vody s mýdlem. Pokud se tato tekutina dostane do kontaktu s očima, okamžitě je vymyjte čistou vodou po dobu nejméně 10ti minut a okamžitě vyhledejte lékařskou pomoc. Pro manipulaci s baterií používejte rukavice a okamžitě ji vyhoďte podle místních předpisů.

• Sledujte kladné (+) a záporné (-) značky na bateriích a dálkovém ovladači a ujistěte se, že jsou správně používány.
• Nepoužívejte žádnou baterii, která není určena pro použití se zařízením.
• Nekombinujte baterie různé výroby, kapacity, velikosti nebo používání baterií dětmi musí být pod dohledem.
• Vždy kupujte doporučené baterie.
• Udržujte baterie čisté a suché. Pokud se kontakty baterie zašpiní, očistěte je čistým suchým hadříkem.
• Uschovejte si prosím původní dokumentaci k produktu pro budoucí použití.
• Kdykoli je to možné, vyjměte baterie, když je nepoužíváte.

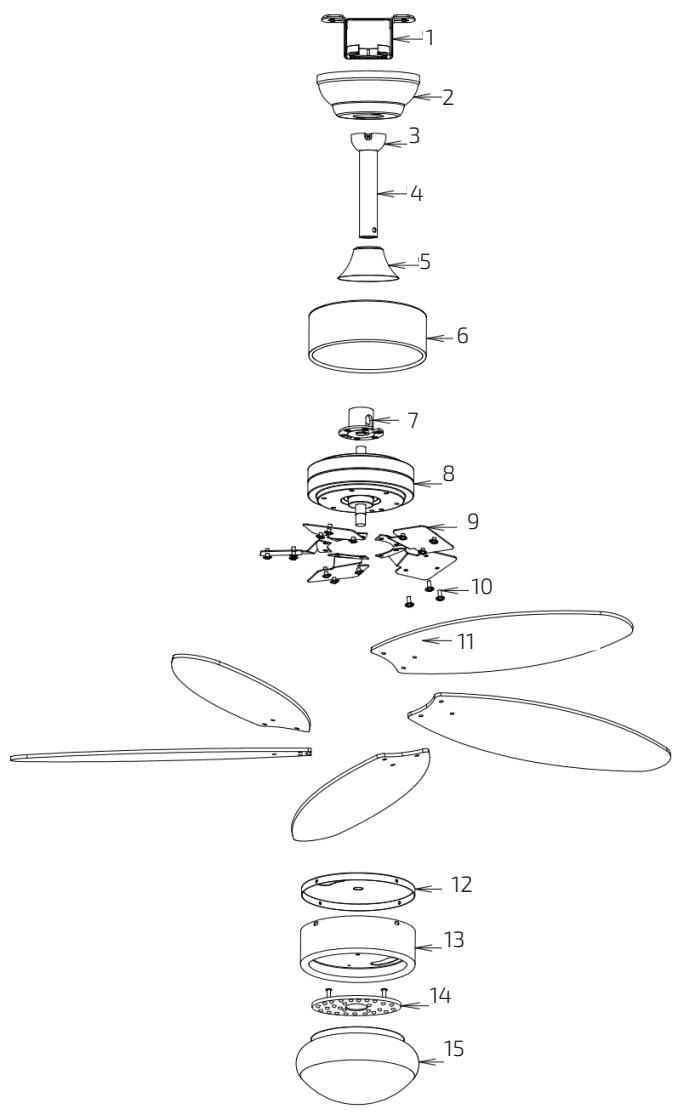

1. PIEZAS Y COMPONENTES

Fig. 1-2

1. Montážní držák
2. Rozeta
3. Závěsná koule
4. Centrální tyč
5. Dekortivní kryt
6. Horní skořepina
7. Spojka
8. Motor
9. Držák čepelí
10. Šrouby
11. Nože
12. Kryt konektoru
13. Deska LED
14. Panel LED
15. Sropní světlo
16. Dálkové ovládání
17. Montážní nářadí

POZNÁMKA:

Grafika v této příručce je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu, který jej chrání během přepravy. Tento spotřebič je zabalen v obalu, který jej chrání během přepravy. Originální krabici a další obalové položky můžete uschovat na bezpečném místě, abyste zabránili poškození zařízení v případě potřeby přepravy v budoucnu. Pokud chcete obaly vyhodit, ujistěte se, že se jich zbavíte správným způsobem.
• Ujistěte se, že všechny díly a součásti jsou zahrnuty a v dobrém stavu. Pokud některá chybí nebo není v dobrém stavu, okamžitě kontaktujte oficiální servisní službu Cecotec.

3. MONTÁŽ PRODUKTU

Obecné pokyny k montáži

• Je-li ventilátor zavěšen na háku, musí být schopen nést minimální hmotnost 100 kilogramů.
• Abyste zabránili zranění a poškození osob, zajistěte, aby místo, kde má být zařízení instalováno, umožnovalo volný prostor 2,3 m od nožů k podlaze a 76 cm od nožů ke zdi nebo jakémukoli jinému předmětu. Obr. 3
• Ujistěte se, že konstrukce stropu udrží celkovou hmotnost ventilátoru.
• Tento ventilátor může být instalován na normální stropy i klenuté nebo šikmé stropy pomocí spodní tyče. Délka zavěšení může být prodloužena použitím delší středové tyče.

Montáž podle typu stropu. (Obr. 4):

1. Normální stropy
2. Šikmé stropy (může vyžadovat delší svislou tyč, nedodává Cecotec)
3. Dřevěný strop. Obr. 5
4. Cementová střecha. Obr. 6

Legenda k obrázku 7:

1. Modrá a černá
2. Bílá
3. Přistát
4. Fáze (hnědá/černá)
5. Neutrální (modrá)
6. Přistát

Při montáži tohoto stropního ventilátoru postupujte podle následujících kroků (obr. 3-12):

1. Odstraňte horní a spodní kolíky ze spojovací tyče a uvolněte kouli závěsu v horní části tyče.
2. Protáhněte kabeláž z hlavního tělesa spojovací tyčí.
3. Připevněte spojovací tyč k hlavnímu tělu vložením kolíku skrz spojovací tyč a ukotvením na hlavním těle. Utáhněte přiložené šrouby na kotvě hlavního tělesa, abyste řádně zajistili držadlo.
4. Odšroubujte čtyři šrouby, které drží horní kryt a montážní držák pohromadě. Prostrčte horní rozetu nosnou lištou.
5. Vložte kolík do otvorů pro kolíky na horním konci střední tyče. Po zasunutí zasuňte závěsnou kouli nahoru a umístěte ji na stejný horní konec středové tyče a zajistěte jedním z dodaných šroubů. Obr. 8-9
6. Při šroubování se ujistěte, že kolík zapadá do drážek uvnitř závěsné koule.
7. Označte střed montážního držáku a pomocí dvou dodaných samořezných šroubů s podložkami a pojistnými podložkami připevněte montážní držák k dřevěným stropům.

Upozornění

Samořezné šrouby jsou kompatibilní pouze s dřevěnými stropy. Pokud instalujete stropní ventilátor na strop nebo strop, použijte vrták k vyvrtání otvorů a hmoždinek nebo rozpínacích šroubů (nejsou součástí dodávky).

1. Vyšroubujte šrouby umístěné ve spodní části motoru otvorem v držáku lampy. Obr. 10
2. Přišroubujte nože k držákům nože pomocí dodaných šroubů, podložek a matic a poté přišroubujte sestavu nože a držáku k hlavnímu tělu. Protože jsou čepele oboustranné, vyberte si stranu, na kterou je chcete přišroubovat. Obr. 10
3. Upevněte držák panelu LED k hlavnímu tělu motoru pomocí šroubů na spodní straně hlavního těla. Obr. 11
4. Jakmile je instalační držák zašroubován, budete muset připojit kabeláž. Nejprve připojte kabel pro rychlé připojení ke svorce na montážním držáku. Podle barevného kódu (obr. 8). Na druhém konci proužku provedte připojení kabeláže pocházející z instalace vašeho domova.
5. Zvedněte předem sestavenou sestavu ventilátoru na montážní konzolu a protáhněte závěsnou kouli otvorem v montážní konzole.
6. Spojte vodiče vycházející ze středové tyče s vodiči z montážního držáku pomocí dvou rychlospojek.
7. Posuňte růžici nahoru tak, aby všechny spoje byly uvnitř, a přišroubujte ji k montážní konzole pomocí 4 šroubů (2 na každé straně) odstraněných na začátku instalace.
8. Připojte LED světlo k rychlospojce na hlavním těle a upevněte desku LED na držák LED světla pomocí tří magnetů, které jsou vestavěny do LED světla.
9. Umístěte stropní svítidlo do spodní části svítidla a zasuňte výčnělky držáku lampy dovnitř skla tak, aby bylo zcela připevněno. Obr. 12

Poznámka

Oboustranné čepele mají dva povrchy s vysoce kvalitní povrchovou úpravou.

Obrácením čepelí můžete vytvořit dekorativní efekt přizpůsobený vašemu prostředí.

4. FUNGOVÁNÍ

Dálkové ovládání. Obr. 13.

1. Tlačítko vypnutí:
2. Kontrola rychlosti
3. Funkce zima / léto (obrácení směru otáčení nožů)
4. Časovač
5. Světlo
6. Přírodní vánek

ČEŠTINA

• Pomocí 6 tlačítek rychlosti vyberte úroveň výkonu vzduchu.
• Stisknutím tlačítka napájení vypněte zařízení.
• Pomocí 4 tlačítek časovače vyberte dobu chodu ventilátoru: 1 h, 2h, 4h a 8 h. Po uplynutí zvoleného času se ventilátor vypne.
• Stiskněte tlačítko světla pro zapnutí nebo vypnutí světla.
• Dálkový ovladač pracuje se 2 bateriemi 1,5 V typu 3AAA.

Zimní funkce

Stiskněte tlačítko Zima/Léto. Ventilátor bude cirkulovat vzduch zdola nahoru a přivede studený vzduch do horní části místnosti.

Letní funkce

Stiskněte tlačítko Zima/Léto. Ventilátor bude cirkulovat vzduch shora dolů a přivádět studený vzduch do spodní části místnosti.

Spárování ovladače s ventilátorem

Stiskněte tlačítko vypnutí na 5 sekund, dokud neuslyšíte pípnutí, poté stiskněte tlačítko nízké rychlosti.

Přírodní vánek

Aktivujte tento režim pomocí odpovídajícího tlačítka na dálkovém ovladači. Ventilátor bude postupně měnit úroveň výkonu v cyklech, což zajistí pocit čerstvého vzduchu.

Upozornění:

při běžícím ventilátoru obrátte směr otáčení. Stiskněte a podržte tlačítko po dobu přibližně 3 sekund, uslyšíte pípnutí a nože se postupně přestanou otáčet, dokud se téměř nezastaví. Po několika sekundách se opět roztočí opačným směrem.

Upozornění:

• Dálkový ovladač využívá technologii bezdrátového digitálního přenosu RF. Pokud jsou ventilátor i lampa vybaveny spínačem, před použitím dálkového ovladače zapněte ventilátor na plnou rychlost a rozsvíťte světlo.
• Pokud ventilátor nebo světlo nelze ovládat pomocí vysílače, zkontrolujte, zda jsou baterie dálkového ovladače v dobrém stavu a v dobrém kontaktu, zda jsou kladné a záporné elektrody ve správné poloze a zda je v nich dostatek baterií.
• Pokud ventilátor nebo světlo nelze ovládat vysílačem, zkontrolujte, zda nejsou v okolí produkty dálkového ovládání, a zkontrolujte, zda jsou aktivována tlačítka vysílače. Výrobky s podobným systémem dálkového ovládání mohou způsobovat rušení. To nezahrnuje infračervené dálkové ovladače.
• Věnujte pozornost napětí výrobku. Příliš nízké napětí může způsobit nefunkčnost dálkového ovladače. Technické specifikace naleznete v této příručce.
• Pokud nebudete dálkový ovladač nějakou dobu používat, vyjměte baterie.

5. ČIŠTĚNÍ A ÚDRŽBA

• Před čištěním nezapomeňte odpojit ventilátor.
• Neponořujte ani nestříkejte žádnou část zařízení vodou ani jinou tekutinou.
• Nepoužívejte na čištění rozpouštědla ani ostatní chemické prostředky.
• Použijte jemný vlhký hadřík pro čištění venkovní části přístroje.

6. TECHNICKÉ SPECIFIKACE

Popis	Symbol	Hodnota	Jednotka
Maximální průtok ventilátoru	F	170.6	m^3/min
Spotřeba energie ventilátoru	P	35	W
Hodnota služby	SV	4.9	(m^3/min)/W
Spotřeba energie v pohotovostním režimu	P_SB	0.45	W
Hladina akustického výkonu ventilátoru	L_WA	47.0	dB (A)
Maximální rychlost vzduchu	C	2.75	m/seg
Standard měření hodnoty služby	IEC 60879
Kontaktní údaje pro informace	Cecotec Innovaciones SL.C/ de la Pinadeta s/n, 46930Quart de Poblet, Valencia (Spain)

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

Vyrobeno v Číně | Navrženo ve Španělsku

7. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku musíte baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Podrobné informace o tom, jak správně likvidovat elektrická a elektronická zařízení a/nebo baterie, by měli spotřebitelé získat od místních úřadů.

Dodržování výše uvedených pokynů přispěje k ochraně životního prostředí.

8. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy. Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obraťte se na oficiální technickou podporu společnosti Cecotec na čísle [phone].

9. COPYRIGHT

Práva duševního vlastnictví k textům v této příručce patří společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být vcelku ani po částech reprodukován, ukládán do vyhledávacího systému, přenášen nebo šířen jakýmkoli způsobem (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobně) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.
