GT-P8000 - TV karta GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Interní PCI TV karta
Značka	GIGABYTE
Model	GT-P8000
Hlavní funkce	Příjem digitální TV (DVB-T) a analogové TV (NTSC/PAL/SECAM), rádiový přijímač FM, dálkové ovládání pro Gigabyte PVR a MCE, programované nahrávání, záznam videa (S-Video, Composite, Audio), podpora HDTV, teletext a EPG, časově posunutý záznam, snímání obrazu
Formáty nahrávání	Analogová TV: MPEG1, MPEG2, MPEG4, iPod, PSP; Digitální TV: MPEG2
Konektivita	TV vstup (DVB-T + analogový), FM vstup, AV vstup (Composite), kabel pro záznam videa, TV signálový adaptér
Kompatibilita systému	Windows 2000, XP, MCE, Vista MCE
Minimální konfigurace	Procesor Pentium 4 2.0 GHz nebo AMD Athlon 2.0 GHz, 256 MB RAM, 100 MB pevný disk, volný PCI slot, grafická karta kompatibilní s DirectX 9.0, CD/DVD mechanika
Doporučená konfigurace	Procesor Pentium 4 2.4 GHz, 512 MB RAM, 1 GB pevný disk (pro časové posuny)
Obsah balení	TV karta P8000, kabel pro záznam videa, TV signálový adaptér, dálkové ovládání, baterie AAA x2, IR kabel, digitální TV anténa, FM anténa, instalační CD, uživatelská příručka
Napájení	Přes PCI slot
Údržba a čištění	Před čištěním odpojte zařízení. K čištění karty a konektorů použijte suchý měkký hadřík. Vyhněte se kapalinám.
Bezpečnost	Instalujte kartu při vypnutém napájení. Vyvarujte se elektrostatickým výbojům. Nevystavujte vlhkosti.
Náhradní díly a opravitelnost	Náhradní díly nejsou výrobcem poskytovány. Pro opravy kontaktujte autorizovaný servis.
Obecné informace	Kompaktní a nízkoprofilový design, kompatibilní s běžnými skříněmi. Podporuje stereo zvuk a funkci SAP.

Často kladené otázky - GT-P8000 GIGABYTE

Je možné sledovat digitální a analogovou televizi současně?

Ne, je možné sledovat pouze jeden typ televize najednou. Pro přepínání mezi digitální a analogovou musíte ručně změnit zdroj TV signálu.

Jaký prostor na disku je potřeba pro nahrávání TV programů?

Pro analogovou TV se potřeba liší podle kvality: VCD vyžaduje 0,7 GB/h, DVD přibližně 3,96 GB/h ve vynikající kvalitě. Pro digitální TV HD využívá 5,31 GB/h a SD mezi 1,62 a 3,38 GB/h.

Jaké jsou dostupné formáty nahrávání?

Analogovou TV lze nahrávat ve formátech MPEG1, MPEG2, MPEG4, iPod a PSP. Digitální TV podporuje pouze formát MPEG2.

Jak nainstalovat TV kartu GT-P8000?

Vypněte počítač, vložte kartu do volného PCI slotu, poté nainstalujte ovladače a software z přiloženého CD. Připojte antény a dálkové ovládání.

Mohu používat dálkové ovládání s Windows Media Center?

Ano, dálkové ovládání je kompatibilní s Gigabyte PVR a Windows Media Center (MCE).

Jaký typ antény je potřeba pro digitální TV?

Karta je dodávána s digitální TV anténou a FM anténou. Pro analogovou TV použijte přiložený TV signálový adaptér.

Podporuje karta GT-P8000 HDTV?

Ano, karta podporuje HDTV (vysoké rozlišení televize).

Jak zachytit obraz z TV?

Použijte přiložený software k zachycení statického obrazu během sledování. Funkce je přístupná přes rozhraní.

Mohu nahrávat program a zároveň sledovat něco jiného?

Ne, karta neumožňuje současné nahrávání a sledování dvou různých kanálů. Můžete však použít funkci časově posunutého záznamu (pozastavení živého vysílání).

Je karta kompatibilní s novějšími verzemi Windows?

Dodávané ovladače podporují Windows 2000, XP, MCE a Vista MCE. Novější verze (Windows 7, 8, 10) mohou vyžadovat ovladače, jejichž kompatibilita není zaručena.

NÁVOD K OBSLUZE GT-P8000 GIGABYTE

a. Sledovani digitali televize (DVB-T)
b. Sledování analogové televize (NTSC/PAL/SECAM)
C. Prijima CFM rozhlasu
d. Dalkove ovladani pro Gigabyte PVR a MCE
e. Okamzity a naprogramovany zaznam televiznho programu
f. Podporuje záznam analogové televize ve formátech MPEG1 / MPEG2 / MPEG 4 / IPod / PSP a digitálné televize v MPEG2
g. Funkce zachycenii video-'vstrup S-video', 'vstrup Kompozitni' a 'vstrup Audio'
h. Podporuje celosvětový SAP a stereo zvuk
i. Podporuje Teletext a systém EPG
j. Sledování televize s Āsovým posunem - pozastavení zivych televiznich programů nebo přechod na prechodozí ĸast bez zmeškány血液循环
k. Zachycení smínků televiznich obrázku
I. Podporuje HDTV
m. Kompaktni design s nizkym profilem - muze byt pouzito pro pouzdra na spotfbebni elektroniku
n. Podporuje Microsoft Windows® 2000, XP, MCE a Windows® VISTA MCE

1.2. Systémové pożadavky

• Procesor Intel Pentium® 4 2,0 GHz (nebo vyssí) nebo AMD Athlon 2,0 GHz (pro funkci Časového posunu doporučeno Pentium® 4 2,4 GHz nebo vyssí)
  Jeden volny konektor PCI
  256 MB systémové paměti (doporuceno 512 MB nebo vice)
• Grafická karta (podporující Microsoft® DirextX® 9.0 nebo vyssi)
  Zvukova karta
• Přehrávac CD-ROM nebo DVD-ROM
• Prostor na pevném disku 100 MB nebo vice pro instalaci (pro funkci Časoveho posunu je doporučen 1 GB volného prostoru na pevném disku.)
• Windows® 2000, XP, MCE a Vista MCE Service Pack 2 nebo jeho aktualizace
• Microsoft® DirextX® 9.0 nebo jeho aktualizace

2 ProvozníPokyny

2.1. Obsah baleni

Televizni karta P8000

Kabel pro snimani video

Adapté
televizniho signalu

Dalkové ovladani

Baterie (2 ks AAA)

Kabel IR

Digitánlí televizná antenna

FM antenna

Instalačni CD

Uživatelská
příručka

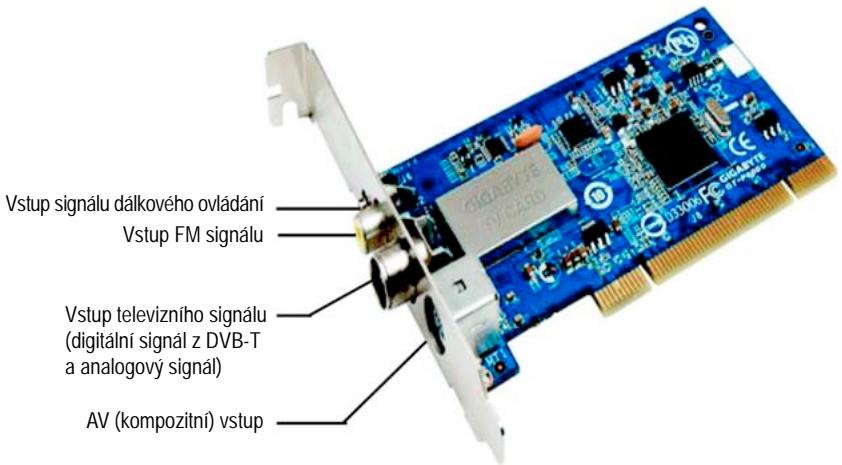

2.2. Připojeni zařizení

Všechny výkresy v tomto námodu jsou schemata. Počet dilú a styl bude záviset na okolnostech.

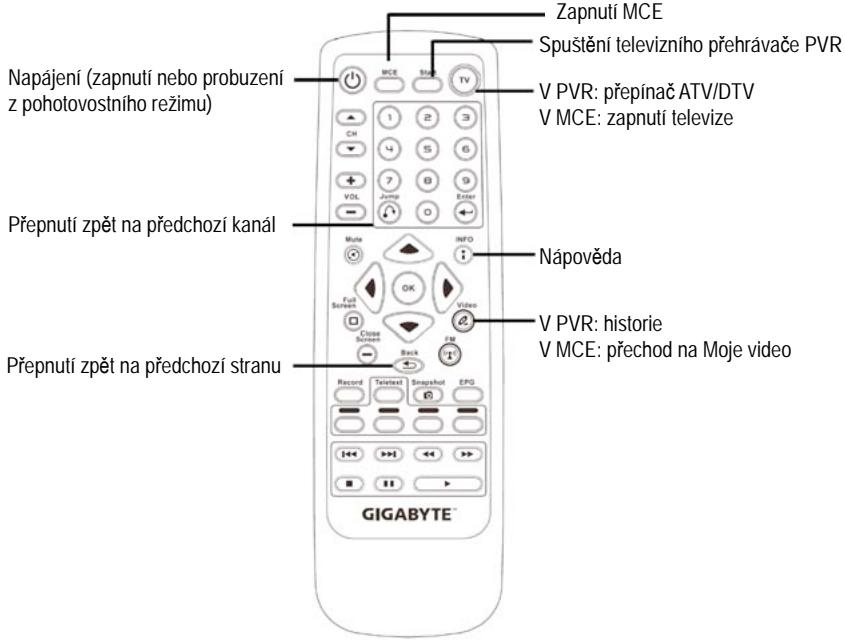

2.3. Funkce dalkového ovladání

3. Častokladene otázky

Otázka 1: Mohu sledovat soucasné digitalí a analogovou televizi?

A: Ne. V daném okamžiku muzete sledovat jen digitánlí nebo analogovou televizi. K prépnuti mezi temito dvěma televiznimi systémy musité ručné zěmínit zdroje televizního signálu.

Otázka 2: Kolik prostoru na pevném disku bude obsazenopri záznamu digitánho prip. analogového programu?

A:

Analogová televize	Digitálné televize
VCD -> 0,7 GB za hodinu	DTV HD -> 5,31 GB za hodinu
PSP Normálné -> 0,17 GB za hodinu	DTV SD -> 1,62 GB ~ 3,38 GB za hodinu
Dobrý -> 0,23 GB za hodinu
Nejlepší -> 0,35 GB za hodinu
IPOD Normálné -> 0,46 GB za hodinu
Dobrý -> 0,69 GB za hodinu
Nejlepší -> 1,15 GB za hodinu
DVD Normálné -> 2,48 GB za hodinu
Dobrý -> 3,47 GB za hodinu
Nejlepší -> 3,96 GB za hodinu

Otázka 3: Jaký je formát zaznamenaného video?

A: Analogové televizní programy mohou byt zaznaménye ve formátech MPEG1, MPEG2, MPEG4, IPOD a PSP; pro digitánlí televizi mohou byt programy zaznaménye jen ve formátu MPEG2.

1. Bveedenhny

1.1.Функцii

a.Перетлдцфобото TV (DVB-T)
b. Пергеляд саналорову Toronto TV (NTSC/PAL/SECAM)
C. Pájio npriMa4 FM
d.Дистанцийни по Gigabyte PVR ta MCE
e. MntTcBn Ta 3anporpamOBaHm 3annc TV nporpa
f.Плдтимка заису nporpam anahloroboro TVВформатax MPEG1 /MPEG2/MPEG4/IPod/PSP taцфровoroTVB MPEG2
g.Функлязaxbaу" bideo 3obpaekenha -S-video in, 'Composite in'ta Audio in'
h.Пдтримka 3ыкуВформатх SAP ta Ctepeo
i.ПдгимкснчtemТelenтekt ta EPG
j.ФункцяперглдуTV3i3dBnrom-ПиИЗУнEHн nporpam abo nobepHнуdo nonepeHix qactin6e3npinBaHn nporpam
k. 3axBaT 3o6paXeHb 3 TV nporpam
I.ПдтримkaHDTV
m. Komnakthn Hn3bKO npoipinbHn Dn3aH - MoKe nepeHocuTcB Kcexdno6yTOBnx npnaiaB
n.Пдтчмкa Microsoft Windows® 2000, XP, MCE ta Windows® VISTA MCE

1.2.CnCTeMHi BmMOrn

• Пюцесор Intel Pentium® 4 2.0 Гц (або Виши) abo AMD Athlon 2.0 Гц (дял phункii часовoro здвигу поргам рекоменданою поцесор Pentium® 4 2.4 Гц abo Виши).
  OdnB BilbHn po3IMPCI
  Pam'Yb 256 M6 (peKoMeHDoBaHo 512 M6)
  Bideo kaTpa * (niTpmmka Microsoft 密 DirectX9.0Ta Bnue)
  3BykoBakpTa
• Погравач дисв CD-ROM a6o DVD-ROM
  100 M6 a6o 6iNbIe BiIbHorO Micu Ha JxopctKOMy Dncky (peKOMeHIOBaHO 176 BiIbHorO Micu Ha JxopctKOMy Dncky IaI yHKJIi Yacoboro 3DBrY nporpaM)
• Windows® 2000, XP, MCE τα Vista MCE Service Pack 2 abó Bùnji Čeppi
• Microsoft® DirextX® 9.0 abo Bnizi Bepcii
