NÁVOD K OBSLUZE OGB120EDD/GA GORENJE

Vážený zákazníku, chtěli bychom Vám poděkovat za nákup našeho výrobku. PROSÍME, PŘEČTĚTE SI POZORNĚ PŘED MONTÁŽÍ A PŘED PRVNÍM POUŽITÍM NÁVOD K POUŽITÍ ELEKTRICKÉHO OHŘÍVAČE VODY.

TOTO ZAŘÍZENÍ NENÍ URČEN PRO POUŽITÍ OSOBAMI (VČETNĚ DĚTÍ) S SNÍŽENÝM TĚLESNÉHO, SMYSLOVÉHO NEBO DUŠEVNÍCH SCHOPNOSTÍ, NEBO NEDOSTATEČNÉ ZKUŠENOSTI A ZNALOSTI, ANIŽ BY JIM BYLO UMOŽNĚNO DOZOR NEBO POKYNY TÝKAJÍCÍ SE POUŽÍVÁNÍ TOHOTO ZAŘÍZENÍ OSOB ODPOVĚDNÁ ZA JEJICH BEZPEČNOST.

DĚTI BY MĚLY BÝT POD DOHLEDEM, ABY SE ZAJISTILO, ŽE NEBUDOU HRÁT SE SPOTŘEBIČEM.

Ohřívač je vyroben podle platných norem a je úředně testovaný. Opatřen je takébezpečnostním certifikátem a certifikátem o elektromagnetické slučitelnosti. Jehozákladní technické vlastnosti jsou uvedené a sepsané na štítku, který je nalepenmezi přípojnými trubkami. Ohřívač může připojit na vodovodní a elektrickou síťpouze vyškolený odborník. Zasahovat do vnitřních části ohřívače při opravách.odstranění vodního kamene a kontrole a výměně antikorozní ochranné anodymůže jedině autorizovaný servis.

VESTAVBA

Ohřívač vestavujte co možná nejblíže odběrnému místu. Jestliže ohřívač zabudujete do prostoru, kde se nachází koupací vana nebo sprcha, musíte se řídit požadavky normy IEC 60364-7-701 (VDE 0100, Teil 701). Bojler připevníte ke stěně šrouby určenými pro zed', nominálního průměru minimálně 8mm. Pokud jej montujete na slabší stěnu, je třeba ji nejprve patřičně zpevnit. Ohřívač můžete na stěnu instalovat pouze ve vertikální poloze.

TECHNICKE VLASTNOSTI APARÁTU

Typ OGB 30 E3 OGB 50 E3 OGB 80 E3 OGB 100 E3 OGB 120 E3 OGB 150 E3 OGB 200 E3
Model		OGB 30 EDD/UNI	OGB 50 EDD/UNI	OGB 80 EDD/UNI	OGB 100 EDD/UNI	OGB 120 EDD/UNI	OGB 150 EDD/UNI	OGB 200 EDD/UNI
Objem	[II]	30	50	80	100	120	150	200
Jmenovitý tlak	[MPa]	0,6
Hmotnost / naplněn vodou	[kg]	23/53	30/80	36/116	41/141	46/166	52/202	72/272
Protikorozni ochrana kotle		emailováno & Mg anoda
Příkon elektrického ohřivače	[W]	2100	2000
Počet hořáků a jejich výkon	[W]	3 x 700	2 x 1000
Napětí	[V~]	230
Třída ochranny		I
Stupeň ochranny		IP24
Doba ohřevu na teplotu 65°C 1)	[h]	105	155	305	355	435	545	740
Množství smíšéné vody při 40°C	[I]	58	94	148	194	226	282	360
Tepelné ztráty	[kWh/24h]	0,50	0,71	0,90	1,11	1,31	1,60	2,10

1) Hodnoty platí pro smčšování studené vody z vodovodu 15°C a vody z ohřívače, která je v něm všechna ohřátá na 65°C.
2) Měřeno při teplotě vody 65°C (norma EN 60379).

	A B C D
OGB 30 EDD 510	310 235 -
OGB 50 EDD 610	400 240 -
OGB 80 EDD 830	600 260 -
OGB 100 EDD 975	750 255 -
OGB 120 EDD 1130	900 260 -
OGB 150 EDD 1345	1100 275 -
OGB 200 EDD 1563	1100 493 840

Montážní rozmery aparátu [mm]

PŘIPOJENÍ K VODOVODNÍ SÍTI

Přívod a odvod vody jsou na potrubí topného tělesa barevně vyznačeny. Přívod studené vody je označený modrou barvou, odvod teplé vody červenou barvou. Topné těleso můžete připojit na vodovodní síť dvěma způsoby. Uzavřený tlakový systém připojení umožňuje odběr vody na více odběrných místech, otevřený netlakový systém umožňuje jen jedno odběrné místo. Vzhledem k vybranému systému připojení, si musíte zakoupit také patřičné míchací baterie.

U otevřeného netlakového systému je třeba před topné těleso vestavět ventil zabraňující vrácení vody a následné vytékání vody z kotle, pokud v síti dojde voda. U tohoto systému připojení musíte použít průtokovou míchací baterii. V topném tělese se kvůli ohřívání objem vody zvětšuje, a to zapříčiňuje kapání z potrubí míchací baterie. Silným utahováním rukojeti na míchací baterii nelze zabránit kapání vody, můžete však baterii poškodit. U uzavřeného tlakového systému připojení musíte na odběrných místech použít tlakové míchací baterie. Na dotekovou trubku musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem. Výtokový otvor na bezpečnostním ventilu musí mít povinně východ do atmosférického tlaku.

Při ohřívaní vody v topném tělese se tlak vody zvyšuje až k hranici, která je nastavená na bezpečnostním ventilu. Protože se voda nemůže již vracet do vodovodního potrubí, může začít tato voda kapat z otvoru bezpečnostního ventilu. Kapající vodu můžete svést do odpadu přes odchytávající nástavec, který můžete umístit pod bezpečnostní ventil. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí být umístěna v místnosti kde nemrzne a musí být obrácena směrem dolů.

V případě, že při nevhodně provedené instalaci nemáte možnost kapající vodu ze zpětného bezpečnostního ventilu odvést do odtoku, potom se kapání vody vyhnete zabudováním expanzní nádoby o obsahu 3 l na dotekové trubce bojleru. Aby bezpečnostní ventil správně fungoval, musíte sami periodicky provádět kontroly.

Při kontrole musíte pohybem ručky nebo odšroubováním matky ventilu (závisí na typu ventilu) otevřít výtek ze zpětného bezpečnostního ventilu. Přitom musí vytéci přes výtokovou trysku ventilu voda, to znamená, že je ventil bezporuchový.

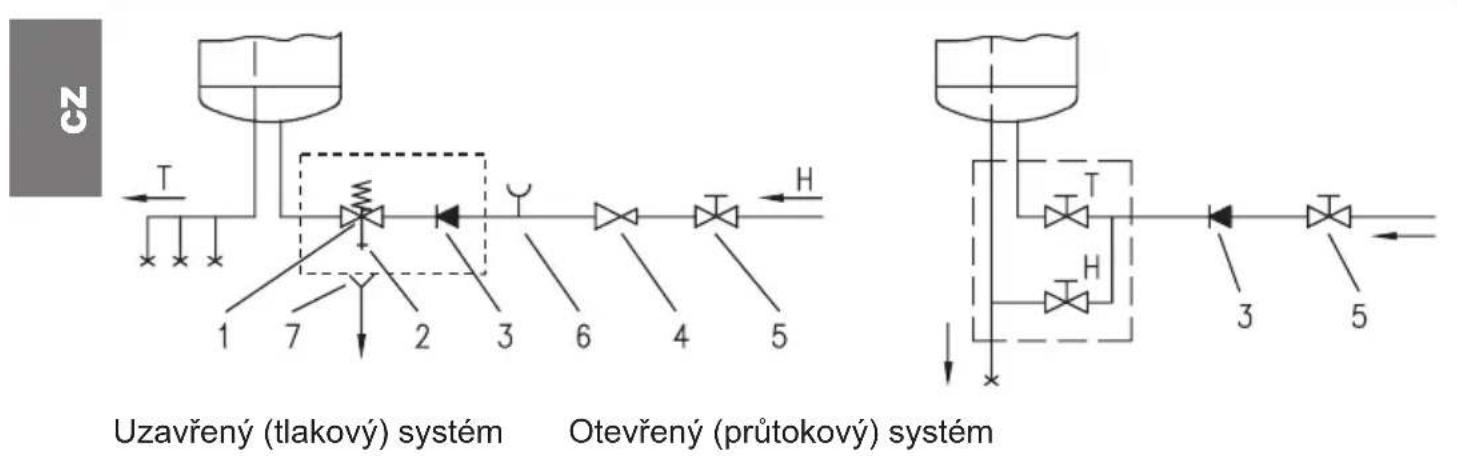

Legenda:

1 - Bezpečnostní ventil 6 - Zkušební nastavec
2 - Zkušební ventil 7 - Trychtýř s přípojkou na odtok
3 - Nevratný ventil
4 - Redukční ventil H - Studená voda
5 - Uzavírací ventil T - Teplá voda

Mezi aparát a zpětný bezpečnostní ventil nemontujte uzavírací ventil, protože tím vyloučíte funkci bezpečnostního ventilu.

Ohřívač vody můžete připojit na domovní vodovodní síť bez redukčního ventilu, pokud je tlak v síti nižší než 0,5 MPa (5 bar). Jestliže tlak přesahuje 0,5 MPa (5 bar), musíte v každém případě zabudovat redukční ventil.

Před připojením k elektrické síti musíte aparát nejdříve naplnit vodou. První plnění provedete tak, že na směšovací baterii otevřete ventil teplé vody. Aparát je naplněn, když se na odtočné trubce směšovací baterie objeví voda.

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Před připojením k elektrické síti je zapotřebí do ohřívače zabudovat přípojný vodič, který má minimální průřez aspoň 1,5 mm ² (H05VV-F 3G 1,5 mm ² ). Abyste tento úkon mohli provést, musíte nejdříve z ohřívacího tělesa odšroubovat ochranné víko.

Připojení aparátu k elektrické síťi musí probíhat v souladu s normami pro elektrická vedení. Mezi ohřívač vody a trvalou instalaci se musí zabudovat přípravek pro rozvod všech pólů od napájecí síťě v souladu s národními instalačními předpisy.

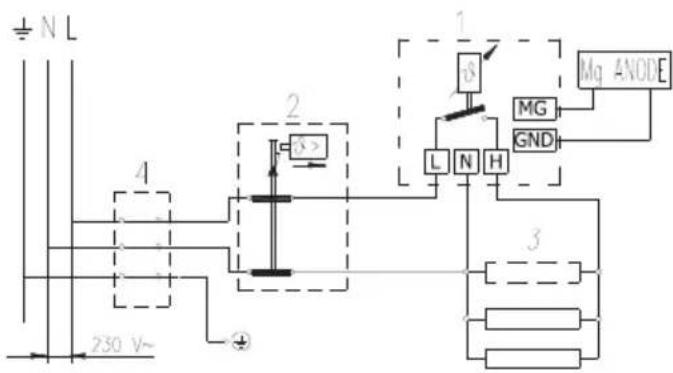

Legenda:

1 - Termostat
2 - Dvoupólová tepelná pojistka
3 - Ohřívací teleso (2x100 W ili 3x700 W)
4 - Přípojovací svorka

L - Fázový vodič

N - Neutrální vodič

1/- - Ochranný vodič

Schéma elektrické přípojky

UPOZORNĚNÍ: Před každým zásahem do vnitřního prostoru aparátu musíte aparát odpojit z elektrické sítě!

POUŽITÍ A ÚDRŽBA

Po připojení na vodu a elektrinu je ohřívač připraven k použití.

Ohřívač je vybaven elektronickým regulátorem, který umožňuje nastavení teploty vody v kotli ohřívače vody. Je možné ruční nastavení požadované teploty v rozsahu od 35°C do 75°C, nastavení na ekonomickou teplotu a nastavení na teplotu ochrany proti zamrznutí vody v ohřívači. Elektronický regulátor na displeji vždy ukazuje okamžitou teplotu vody v ohřívači.

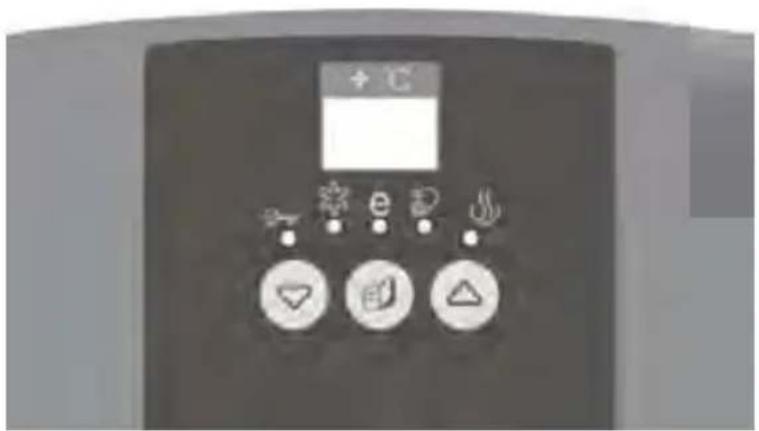

OVLÁDÁNÍ:

Zapnutí nebo vypnutí ohřívače provedeme stlačením tlačítka – tele než 2s.

Opakovaným stisknutím programového tlačítka vybíráme ze tří možností:

• výběr ochrany před zamrznutím vody (přednastavená teplota vody na 7°C)
• výběr ekonomické teploty (přednastaveno na 55°C)
• Ibovolné ruční nastavení teploty v rozmezí od 35°C do 75°C, s krokem 1°C

Nastavení ochrany proti zamrznutí:

- tlačítkem menu

(svítrízluté kontrolní světlo pod )

- takto jsme nastavili regulátor na teplotu 7°C, což nám ukáže také displej

Nastavení na ekonomickou teplotu:

• tlačítkem menu jsme vybrali volbu (svítí zluté kontrolní světlo pod)
• takto jsme nastavili regulátor na teplotu 55°C, což nám ukáže také displej

Ruční nastavení teploty:

• tlačítkem menu jsme vybrali volbu (svítežluté kontrolní světlo pod)
• na ukazateli se vždy ukáže poslední nastavená teplota vody, kromě prvního zapnutí, kdy se ukáže prednastavená teplota 35°C
• tlačítky nebo vybereme novou požadovanou teplotu. Stisknutím tlačítka se teplota zvyšuje/snižuje o 1°C. Přidržením tlačítka nastavení urychlíme.
• po ukončení nastavení požadované teploty displej 3 sekundy bliká, pak se vrátí na zobrazení okamžité teploty
• při výpadku napětí se přístroj vrátí do stavu nastaveného před výpadkem napětí

Zapnutí/vypnutí ohřívače:

- pokud ohřívač odpojíte z elektrické sítě musíte při nebezpečí zamrznutí vody vodu z ohřívače vypustit

SIGNALIZACE:

- kontrolními světly:

• činnost ohřevu : zeleným kontrolním světlem, a sice:
• ohřev pracuje – kontrolní světlo svítí
• ohřev nepracuje – kontrolní světlo nesvítí

- činnost Mg anody : červeným kontrolním světlem, a sice:

• kontrolní světlo nesvítí – anoda pracuje
• kontrolní světlo svítí - anoda je možná opotřebená

Upozornění! Po delším nepoužívání ohřívače může signalizační světlo ukázat opotřebení Mg anody ačkoliv je Mg anoda dobrá. V takovém případě otevřete páčku teplé vody na mísící baterii (přítok čerstvé vody do ohřívače). Pokud signální světlo pro opotřebení anody zhasne, pak je ohřívač v pořádku. V opačném případě informujte autorizovanou servisní firmu.

- Činnost ohřívače: žlutým kontrolním světlem, a sice:

• ochrana proti zamrznutí – kontrolní světlo svítí nebo
• ekonomická teplota – kontrolní světlo svítí nebo
• ruční nastavení – kontrolní světlo svítí

- na LED displeji:

• teplota vody v ohřívači: od 0°C do 75°C
• při nastavování zobrazení nastavené teploty: hodnota bliká; od 0°C do 75°C
• indikace chyb:

- zobrazení E1 – porucha čidla elektronického regulátoru (ohřev nefunguje)

• zobrazení E2 – porucha čidla teploměru (ohřívač funguje)

• zobrazení E3 – porucha obou čidel (ohřívač nefunguje)

• zobrazení E4 – nízká teplota, zamrznutí, (ohřívač nefunguje)

• zobrazení E5 – přehřívání (teplota > 100°C) – (porucha elektronického regulátoru)

Pokud ohřívač nehodláte používat déle, musíte jeho obsah chránit před mrazem tím způsobem, že elektrický proud zcela nevypnete a tlačítko termostatu nastavíte na pozici "*". Při takovémto nastavení bude ohřívač ohřívat vodu přibližně na 10°C. Pokud ohřívač vypnete a odpojíte od elektrické sítě, musíte z něj vylit také vodu, pokud hrozí přímé nebezpečí zmrznutí vody.

Voda z ohřívače se vyprázdní přítokovou trubkou ohřívače. Pro tento účel se doporučuje při zabudování mezi bezpečnostní ventil a přítokovou trubku ohřívače umístit speciální (Tdíl) nebo výpustný ventil. Ohřívač můžete vyprázdnit také přímo bezpečnostním ventilem s posunem páky resp. otočným kohoutem ventilu do polohy, která se používá při kontrole fungování. Před vyprazdňováním se musí ohřívač vypnout z elektrické sítě a potom se otevře páka teplé vody na připojené míchací baterii. Po vyprázdnění vody přítokovou trubkou zůstane v ohřívači menší množství vody, která vyteče otvorem po odstranění ohřívací příruby. Vnější části přístroje udržujte jemným roztokem pracího prášku. Nepoužívejte ředidla a jiné čistící prostředky.

Pravidelnými servisními prohlídkami si zajistíte bezporuchový chod a dlouhou životnost ohřívače. První kontrola ohřívače se doporučuje provést odborníkem, a sice přibližně po dvou letech po zapojení. Při prohlídce se musí zkontrolovat opotřebovanost antikorozní ochranné anody a dle potřeby odstranit vodní kámen, který se vzhledem ke kvalitě, množství a teplotě spotřebované vody nabírá uvnitř topného tělesa. Servisní služba Vám při příležitosti prohlídky topného tělesa a vzhledem ke zjištěnému stavu, doporučí datum následující kontroly.

Žádáme Vás, abyste opravy topného tělesa neprováděli sami, ale abyste navštívili nebo zavolali do nejbližšího autorizovaného servisu.

Zatvorený (tlakový) systém
Otvorený (netlakový) systém

Legenda:

Medzi ohrievač a spätný bezpečnostný ventil nesmiete zabudovat' uzatvárací ventil, lebo tým by ste znemožnili funkciu spätného bezpečnostného ventilu.

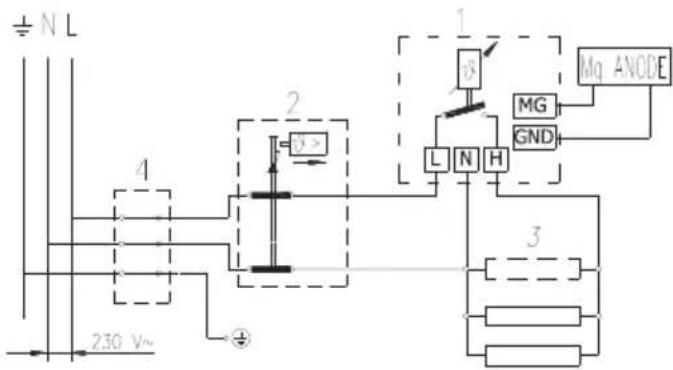

1/2 - Ochranný vodič

Schéma elektrického zapojenia

Elektronický regulátor na ukazovateli po celú dobu zobrazuje momentálnu teplotu vody v ohrievači.

OVLÁDANIE:

- tlačidlom menu 📋 ste si zvolili režim (svieti žlté kontrolné svetlo pod ) * - tým ste regulátor nastavili na teplotu 7°C, čo sa zobrazí aj na ukazovateli

- tlačidlom menu ste si zvolili režim (svieti žlté kontrolné svetlo pod) - tým ste regulátor nastavili na teplotu 55°C, čo sa zobrazí aj na ukazovateli
