CG40EAS - Sekačka na trávu HITACHI - Bezplatný návod k obsluze

Typ výrobku	Benzínová sekačka
Model	CG40EAS
Značka	Hitachi
Šířka sečení	40 cm
Typ motoru	Čtyřtaktní, benzínový
Objem motoru	140 cm³
Výkon motoru	2,5 KM
Objem palivové nádrže	0,6 l
Objem olejové vany	0,5 l
Regulace výšky sečení	Centrální, 25–75 mm
Objem sběrného koše	50 l
Typ pohonu	Pohon kol (samojízdný)
Hmotnost zařízení	25 kg
Rozměry (délka x šířka x výška)	80 x 50 x 45 cm
Hladina hluku (LwA)	96 dB(A)
Vibrace na rukojeti	6,5 m/s²
Bezpečnostní funkce	Spínač nože s blokováním, kryt výhozu
Doporučený olej	SAE 30
Palivo	Bezolovnatý 95, bez etanolu
Interval výměny oleje	Každých 20 hodin provozu
Údržba vzduchového filtru	Čistit každých 10 hodin, měnit každou sezónu
Dostupné náhradní díly	Nože, filtry, zapalovací svíčky, hnací řemeny

Často kladené otázky - CG40EAS HITACHI

Jak spustit sekačku Hitachi CG40EAS?

Ujistěte se, že je palivová nádrž naplněna a olej je na správné úrovni. Nastavte páčku sytiče do zavřené polohy, několikrát stiskněte priming bulb, poté zatáhněte za startovací lanko. Po spuštění otevřete sytič.

Jaký motorový olej je doporučen pro tuto sekačku?

Doporučuje se používat vysoce kvalitní motorový olej SAE 30 určený pro čtyřtaktní motory. Nikdy nepoužívejte dvoutaktní olej.

Jak často je třeba měnit olej?

Olej je třeba měnit po prvních 5 hodinách provozu, poté každých 20 hodin nebo každou sezónu, v závislosti na intenzitě používání.

Jaký je objem palivové nádrže a jaké palivo používat?

Palivová nádrž má objem 0,6 litru. Používejte bezolovnatý benzín 95, nejlépe bez přidaného etanolu, aby nedošlo k poškození palivového systému.

Jak regulovat výšku sečení?

Sekačka je vybavena centrální regulací výšky sečení. Posuňte páku do požadované polohy pro nastavení výšky od 25 do 75 mm.

Co dělat, když sekačka nesbírá trávu do koše?

Zkontrolujte, zda není sběrný koš přeplněn. Vyčistěte výhozový kanál a ujistěte se, že jsou nože ostré. Můžete také změnit nastavení výšky sečení.

Jak čistit vzduchový filtr?

Vzduchový filtr je třeba čistit každých 10 hodin provozu. Vyjměte filtr, vyčistěte jej stlačeným vzduchem nebo jemně opláchněte v teplé vodě s mýdlem a poté osušte. Vyměňte filtr za nový každou sezónu.

Jaká jsou bezpečnostní opatření při používání?

Vždy noste ochranné brýle a uzavřenou obuv. Nepoužívejte sekačku v dešti nebo na mokré trávě. Před seřizováním nebo čištěním vypněte motor a počkejte, až se nůž zastaví.

Jak skladovat sekačku po sezóně?

Vyprázdněte palivovou nádrž, vyměňte olej, vyčistěte kryt a nože. Skladujte na suchém místě, nejlépe s nasazeným krytem nože.

Kde lze koupit náhradní díly?

Náhradní díly, jako jsou nože, filtry, zapalovací svíčky a hnací řemeny, jsou k dispozici v autorizovaných servisech Hitachi a v internetových obchodech s díly pro sekačky.

NÁVOD K OBSLUZE CG40EAS HITACHI

Před použitím přístroje si návod pozorně přečtěte.

POZNÁMKA: Některé jednotky jimi nejsou označeny.

	Symboly⚠VAROVÁNÍNásledující text obsahuje symboly, které jsou použity na zařízení. Ujistěte se, že rozumíte jejich obsahu před tím, než začnete zařízení používat.
	Je důležité, abyste přečetli, plně pochopili a dodržovali následující bezpečnostní opatření a varování.Neopatrné nebo nesprávné používání přístroje může způsobit vážné nebo smrtelné zranění.		Zobrazuje maximální rychlost hřídele.Nepoužívejte sekací agregát, jehož otáčky jsou nižší než otáčky hřídele.
	Přečtěte, porozumějte a dodržujte veškerá varování a pokyny v tomto návodu a na zařízení.		V případě potřeby, např. při montáži řezného zařízení, noste ochranné rukavice.
	Při práci s tímto zařízením vždy používejte pomůcky na ochranu očí, hlavy a uší.		Noste pevnou a odolnou obuv s protiskluzovou podrážkou.
	Všechny děti, náhodní přítomní i spolupracující osoby by se neměli přibližovat na méně než 15 m. Pokud se k vám někdo přibliží, ihned vypněte motor a sekací agregát.		Pokud se roztočený nůž střetne v kritické oblasti s pevnou překážkou, může dojit k nárazu. Může nastat prudká reakce končící odhozením zařízení i obsluhy. Této reakci se říká ráz nože. V jejím důsledku může obsluha ztratit nad zařízením kontrolu, což může skončit vážným i smrtelným zraněním. Ráz nože je pravděpodobnější při sekání v prostorech, kde je na sekaný materiál obtížně vidět.
	Pozor na odletující předměty.

Obsah

CO JE CO 46

VAROVÁNÍ A BEZPEČNOSTNÍ POKYNY 47

SPECIFIKACE....48

MONTÁŽNÍ POSTUPY 49

PRACOVNÍ POSTUPY 49

ÚDRŽBA 50

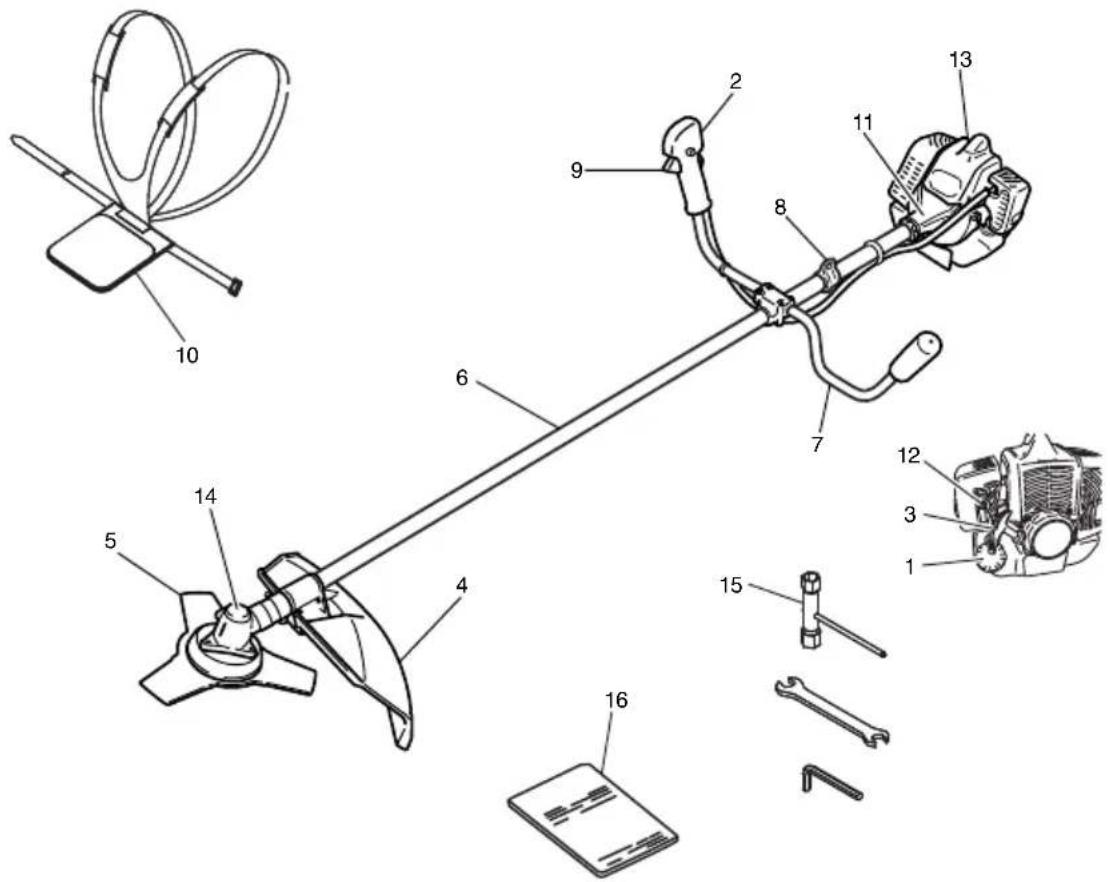

CO JE CO

Protože se tento manuál vztahuje na několik modelů, mohou existovat menší rozdíly mezi obrázky a vaším zařízením. Použijte pouze ty pokyny, které platí pro vaše zařízení.

1. Vičko palivové nádrže
2. Páčka plynu
3. Startovací páčka
4. Kryt nože
5. Sekací agregát
6. Manžeta hřídele
7. Držadlo
8. Závěsné oko
9. Spínač zapalování
10. Popruh
11. Sk říň spojky
12. Páčka sytiče
13. Motor
14. Kuželový převod
15. Kombinovaný klíč
16. Pokyny pro manipulaci

○ Vždy používejte ochranný štít nebo brýle.

Vždy noste pevné dlouhé kalhoty, obuv a rukavice. Nenoste volné oblečení, šperky, krátké kalhoty ani sandály ani nechod'te bez obuvi. Vlasy si upravte tak, aby končily nad linií ramen.

○ S nástrojem nepracujte, pokud jste vyčerpaní, nemocní nebo jste pod vlivem alkoholu, drog nebo léků.

○ Nikdy nedovolte zacházet dítěti nebo nezkušené osobě se strojem.

○ Používejte chrániče sluchu. Věnujte pozornost svému okolí. Vnímejte každého kolemstojícího, který vám může signalizovat problém. Ihned po vypnutí motoru odstraňte bezpečnostní vybavení.

○ Používejte ochranu hlavy.

○ Nikdy motor nespouštějte nebo nerozbíhejte v uzavřené místnosti nebo budově. Vdechování výfukových výparů může vést ke smrti.

Držadlo udržujte čisté od oleje a paliva.

○ Ruce držte dál od řezné části.

○ Zařízení nikdy nechytejte nebo nedržte za řeznou část.

○ Po vypnutí zařízení se před jeho položením na zem ujistěte, že se řezná část zastavila.

○ Při dlouhodobějším používání si dopřejte přestávky, abyste se vyhnuli nemoci bílých prstů, onemocnění spojenému s vibracemi.

⚠️ VAROVÁNÍ

○ Antivibrační systémy nezaruči imunitu vůči vibracím v pažích ani vůči syndromu karpálního tunelu. Pravidelní a dlouhodobí uživatelé by proto měli sledovat stav svých rukou a prstů. Pokud se dostaví kterýkoliv z popisovaných příznaků, ihned vyhledejte odbornou lékařskou pomoc.

○ Pokud používáte jakýkoliv zdravotnický elektrický/elektronický přístroj, např. kardiostimulátor, porad'te se s lékařem i dodavatelem zařízení, než je začnete používat.

Bezpečnost zařízení/stroje

○ Před každým použitím celé zařízení/přístroj důkladně zkontrolujte. Vyměňte poškozené části. Zkontrolujte úniky paliva a ověřte si, že všechny uzávěry jsou na svém místě a bezpečně utažené.

○ Před použitím zařízení/stroje vyměňte prasklé, nalomené nebo jakkoliv jinak poškozené části.

○ Ujistěte se o správném nasazení ochranného štítu.

○ Při nastování karburátoru pracujte mimo blízkost dalších osob.

○ Používejte pouze p říslušenství doporučená výrobcem.

⚠️ VAROVÁNÍ

Nikdy zařízení/stroj žádným způsobem neupravujte. Zařízení/stroj používejte výhradně k účelu, k němuž je určeno.

Bezpečnost při zacházení s pohonnými hmotami

○ Palivovou směs míchejte a dolévejte venku a mimo přítomnost jisker nebo ohně.

○ Používejte nádobu určenou na palivo.

Nikdy nekuřte a kouření nepovolte v blízkosti zařízení /stroje ani v blízkosti paliva nebo při používání přístroje.

○ Před nastartováním otřete případně uniklé palivo.

○ Před nastartováním popojděte od místa plnění nejméně o 3 m.

○ Před sejmutím víčka nádrže motor vypněte.

☐ Před uskladněním zařízení/stroje palivovou nádrž vyprázdněte. Po každém použití se doporučuje vyprázdnit palivo. Pokud palivo ponecháte v nádrži, ukládejte p řístroj tak, aby neuniklo.

○ Zařízení/stroj a palivo uskladňujte tak, aby výpary z paliva nebyly v kontaktu s jiskrou nebo otevřeným plamenem z ohřívačů vody, elektromotorů nebo vypínačů, kotlů atd.

⚠️ VAROVÁNÍ

Při manipulaci s palivem dbejte mimořádné opatrnosti, protože je snadno vznětlivé, explozivní a vdechnutelné.

Bezpečnost řezání

○ Nesekjejte žádný jiný materiál kromě trávy a keřů.
○ Před každým použitím prohlédněte oblast řezání. Odstraňte předměty, které mohou být odmrštěny nebo by se mohly zachytit.
○ Při sekání trávy, na niž byly aplikovány insekticidy, noste kvůli ochraně dýchacích cest před aerosolem ochrannou masku.
Osoby, zahrnuje děti, zvířata, kolemjdoucí i pomocníky udržujte ve vzdálenosti 15 m mimo nebezpečnou zónu. Pokud se k vám kdokoliv přibliží, okamžitě motor vypněte.
○ Motor držte vždy napravo od těla.
○ Zařízení/stroj držte pevně oběma rukama.
○ Zaujměte pevný a stabilní postoj a držte rovnováhu. Nepředklánějte se.
○ Při běžícím motoru dbejte na to, abyste se žádnou částí těla nepřiblížili k řezné části.
○ Držte sekací agregát pod úrovní pasu.
○ Při přesunu na jiné místo práce vždy vypněte motor a ujistěte se, že se řezné části zastavily.
○ Nikdy nestavte na zem běžící stroj.
○ Před čištěním řezné části od jakýchkoliv nečistot se vždy ujistěte, že je pila vypnutá a všechny pohyblivé součásti stojí.
○ Při používání tohoto zařízení mějte vždy na dosah lékárničku.
○ Nikdy prístroj nespouštějte v uzavřené místnosti nebo budově a/nebo v blízkosti hořlavých kapalin. Vdechování výfukových výparů může vést ke smrti.

Bezpečnost při údržbě

○ Zařízení/stroj udržujte v souladu se stanovenými doporučeními.
○ S výjimkou seřizování karburátoru odpojte před každou údržbou svíčky.
○ Při nastování karburátoru pracujte mimo blízkost dalších osob.
○ Používejte pouze originální náhradní díly Hitachi doporučené výrobcem.

Přeprava a skladování

○ Zařízení/stroj prénášejte za rukojeť s motorem vypnutým a s tlumičem stranou od těla.
○ Motor nechte vychladnout, vyprázdněte palivovou nádrž a před uskladněním nebo přepravou vozidlem zařizení/stroj zajistěte.
☐ Před uskladněním zařízení/stroje palivovou nádrž vyprázdněte. Po každém použití se doporučuje vyprázdnit palivo. Pokud palivo ponecháte v nádrži, ukládejte přístroj tak, aby neuniklo.
○ Zařízení/stroj skladujte mimo dosah dětí.
○ Zařízení/přístroj pečlivě čistěte a ukládejte je na suchém místě.
○ Při přepravě nebo ukládání se ujistěte, že je vypnut spínač motoru.
○ Při přepravě ve vozidle zakryjte nůž krytem.

Pokud se vyskytne situace, o které tento návod nepojednává, bud'te opatrní a používejte logický úsudek. Pokud potřebujete pomoc, kontaktujte prodejce Hitachi. Zvláštní pozornost věnujte úsekům uvozeným následujícími slovy:

⚠️ VAROVÁNÍ

Naznačuje možnost vážného úrazu nebo ohrožení života v případě nedodržení pokynů.

UPOZORNĚNÍ

Naznačuje možnost úrazu nebo poškození zařízení v případě nedodržení pokynů.

POZNÁMKA

Prospěšné informace pro správnou funkci a užívání.

UPOZORNĚNÍ

Startér nerozebírejte. Vratná pružina by vám mohla způsobit úraz.

SPECIFIKACE

Model CG40EAS/CG40EAS (P)
	Objem motoru (ml) 39,8
[28C8]	Zapalovací svíčka NGK BPMR6A nebo ekvivalentní
	Kapacita palivové nádrže (I) 1,00
	Hrubá váha (kg) 7,5
	Hodnota akustického tlaku LpA (dB (A)) (EN27917)	90
	Změřená hladina akustického výkonu LwA (dB (A))	108,8 105
	Zaručená hladina akustického výkonu LwA (dB (A))	110 110
	Hladina vibrací (m/s ^2 )(ISO7916)
	Přední držadlo	— —
	Zadní držadlo
	Levá rukojeť	[TWA2]
	Pravá rukojeť	5,3

POZNÁMKA

Ekvivalentní hladina hluku/hladina vibrací se vypočitává jako časově vážený součet energie pro hladinu hluku/vibrace v různých pracovních podmínkách s následujícím časovým rozdělením: 1/2 volnoběh, 1/2 plný provoz.

* Změna dat bez předchozího ohlášení vyhrazena.

MONTÁŽNÍ POSTUPY

Vsuňte hřídel do motoru (Obr. 1)

Povolte upínací šroub trubky (1) o deset otáček tak, aby hrot šroubu nebránil vložení manžety hřídele. Při vkládání manžety hřídele držte pojistný šroub trubky venku tak, aby ani vnitřní úprava rovněž nepřekážela.

Některé modely už mohou být dodávány s instalovanou hnací hřídelí.

POZNÁMKA

Pokud je obtižné vložit hnací hřídel až po vyznačenou pozici na manžetě hřídele, otočte hnací hřídel ve směru hodinových ručiček nebo opačně. Utáhněte pojistný šroub trubky tak, aby byl v rovině s otvorem v manžetě hřídele. Pak důkladně dotáhněte upínací šroub (1).

Instalace rukojeti

Odstraňte držák rukojeti (2) z agregátu. (Obr. 2)

Umístěte rukojeti a zlehka čtyřmi šrouby upevněte držák. Upravte odpovídající pozici. Pak důkladně utáhněte šrouby.

Ochrannou trubici nasad'te na hnací hřídel nebo rukojeť pomocí kabelových svorek (3). (Obr. 3)

POZNÁMKA

Pokud je ochranná trubka z hřídele nebo rukojeti odejmuta, může během práce dojít zachycení s následnými vážnými úrazy. Nesnímejte ochrannou trubku z hřídele nebo rukojeti.

Lanko plynu/brzdné lanko

Odstraňte kryt vzduchového filtru. (Obr. 4)

Připojte brzdná lanka. (Obr. 5)

Úchyt (4) vložte pod matici (5), našroubovanou na vnější konec lanka plynu (6), a připojte konec lanka plynu (7) ke karburátoru (8). Utažením matice (5) zajistěte lanko plynu v podpěře (4). (Obr. 6)

POZNÁMKA

Ověřte, zda se klapka karburátoru vrací do pozice volnoběhu a také zda ji lze plně otevírat pomocí páčky plynu.

Zakryjte lanko plynu a brzdná lanka ochrannou manžetou (trubkou) dodávanou s krytem vzduchového filtru. (Obr. 7)

Některé modely už mohou být dodávány s instalovanou hnací hřídelí.

Nasazení ochranného krytu sekací části (Obr. 8)

Držák krytu už je instalovaný na trubici hnací hřídele.

Kryt nože instalujte na trubici hnací hřidele proti úhlovému převodu (9). Utáhněte držák krytu pevně tak, aby se kryt nože nekýval ani během provozu nesjížděl.

UPOZORNĚNÍ

Během provozu musí být umístěn ochranný kryt sekací části. Pokud ochranný kryt sekací části není nasazen, může dojit k vážnému ublížení na zdraví.

Kryty nožů jsou vybaveny omezovačem délky žací struny. Při manipulaci s nimi budte opatrní.

POZNÁMKA

○ Při upevňování nástavce ke krytu nože musí být omezovač vyjmut z krytu nože.

○ Při odstraňování nástavce krytu postupujte podle výkresu. Noste rukavice, protože nástavec má ostrý omezovač, po odšroubování šroubů.postupně stlačte dvě čtvercové lamely na krytu. (Obr. 10)

Instalace řezné čepeli (Obr. 11)

Při instalaci nože se ujistěte, že je v bezvadném stavu bez jakéhokoliv poškození, a že řezná ostří směřují správným směrem. Vyrovnejte drážku držáku nože proti drážce na skříni převodovky (horní část skříně převodovky) a přidržte jej imbusovým klíčem proti otáčení. Upevňovací matici otáčejte ve směru hodinových ručiček a odejměte upevňovací matici, ochranný kryt, víko držáku nože a ozubené pojistné podložky.

Při instalaci řezné čepeli postupujte následovně: Zasuňte imbusový klíč do otvoru drážky držáku nože a do otvoru ve skříni převodovky. Poté instalujte řezací nůž (ověřte směr instalace podle Obr. 13), víko držáku nože, ochranný kryt a ozubené pojistné podložky na držák nože v tomto pořadí. Nakonec utáhněte upevňovací matici otáčením v protisměru kombinovaným nástrčkovým klíčem. (Obr. 11)

UPOZORNĚNÍ

• Řezací nůž při instalaci nasad'te středovým otvorem na vystupující část držáku nože a přidržte jej vydutou částí krytu držáku nože. Poté utáhněte upevňovací matici, zajišťující přesné vystředění řezacího nože. (Obr. 11)
  Po instalaci řezacího nože nezápovymout imbusový klíč a kombinovaný nástrčkový klíč.
  ○ Před zahájením provozu se ujistěte, že byl nůž správně nainstalován.
  Před zahájením práce zkontrolujte, zda kryt držáku nože pod nožem není opotřebený nebo prasklý. Pokud shledáte jakékoliv stopy poškození nebo opotřebení, vyměňte ho, jedná se o spotřební materiál.

POZNÁMKA

Při každé instalaci musí být nůž zajištěn novou závlačkou. (Obr. 11)

Instalace hlavice s nylonovou strunou

Připevněte držák nože (10) ke skříni převodovky. Do otvoru ve skříni převodovky zasuňte imbusový klíč a otáčením ve směru hodinových ručiček instalujte kryt cívky (11) a cívku s nylonovou strunou (12).

POZNÁMKA

Protože se zde nepoužívá kryt řezacího nože, uschovejte jej pro další použití s kovovým nožem.

PRACOVNÍ POSTUPY

Palivo (Obr. 15)

⚠️ VAROVÁNÍ

Křovinořez je vybaven dvoutaktním motorem. Vždy spouštějte motor s palivem smíseným s olejem.
Při doplňování nebo jiné manipulaci s palivem zajistěte dobré odvětrávání.
Palivo je vysoce hořlavé a toxické. Při kontaktu s pokožkou nebo vdechnutí může vyvolat vážné poranění. S palivem vždy zacházejte opatrně. Při manipulaci v budově vždy zajistěte dobré odvětrání.

Palivo

○ Vždy používejte značkový bezolovnatý 89 oktanový benzin.
○ Používejte kvalitní olej na dvoutaktní motory nebo směs v poměru 25:1 až 50:1, řídte se poměrem uvedeným na obalu oleje nebo se poradťe s prodejcem Hitachi.
○ Pokud není správný olej k dispozici, použijte kvalitní olej s antioxidačními aditivy výslovně označený jako vhodný pro vzduchem chlazené dvoutaktní motory (JASO FC GRADE OIL nebo ISO EGC GRADE). Nepoužívejte michaný olej BIA ani TCW (pro vodou chlazené dvoutakty).
○ Nikdy nepoužívejte univerzální (10 W/30) ani odpadní olej.
○ Benzin a olej vždy míchejte v samostatné čisté nádobě.

Vždy nejprve dolijte nádrž do poloviny potřebného množství a až poté dolijte vše. Poté přidejte celé množství oleje. Palivovou směs promíchejte (protřeste). Přidejte zbývající množství paliva. Před naplněním palivové nádrže palivovou směs důkladně promíchejte (protřeste).

Doplňování paliva

⚠️ VAROVÁNÍ

○ Před doplňováním paliva vždy vypněte motor.
○ Při doplňování paliva nádrž otvírejte pomalu, aby mohl případný přetlak uniknout.

○ Po doplnění pečlivě dotáhněte víčko palivové nádrže.
○ Před spuštěním dostřihovače se s ním vždy přemístěte nejméně 3 m od místa, kde jste doplňovali palivo.
○ Oděv potřísněný palivem vždy ihned vyčistěte mýdlem.
○ Po doplnění paliva zkontrolujte, zda palivo neuniká.

Před doplňováním opatrně vyčistěte okolí víčka nádrže, aby do nádrže nevnikly nečistoty. Před doplněním posledním protřepáním nádoby zajistíte důkladné rozmíchání směsi.

Spuštění (Obr. 16)

UPOZORNĚNÍ

Před spuštěním se ujistěte, že se řezný nástavec ničeho nedotýká.

1. Spínač zapalování (13) epněte do polohy „RUN“ (Otevřeno). (Obr. 16)
   * Několikrát stiskněte páčku čerpadla (16) tak, aby palivo proudilo zpětným vedením. (Obr. 17)
2. Stiskněte a držte palivovou pojistku (14) (pokud je jí zařízení vybaveno), vytáhněte ovladač přívodu paliva a stiskněte zámek plynu (15). Poté nejdříve pomalu uvolňujte ovladač přívodu paliva, pak palivovou pojistku. To automaticky plynová klapka zajistí ve spouštěcí poloze.
3. Nastavte páčku sytiče do polohy CLOSED (zavřeno) (17). (Obr. 18)
4. Rychle zatáhněte za pružný startér a držadlo přitom důkladně svírejte tak, aby nemohlo zaskočit zpět. (Obr. 19)
5. Až uslyšite, že má motor snahu startovat, vraťte páčku sytiče do polohy RUN (otevřeno). Poté opět rychle zatáhněte za startér.

POZNÁMKA

Pokud se motor nespustí, zopakujte kroky 2 až 5.

1. Po nastartování motoru zatáhněte za ovladač přívodu paliva a uvolněte palivovou pojistku. Před jakoukoliv zátěží pak motor nechte zahřívat asi 2-3 minuty.

Sekání (Obr. 20, 21, 22)

○ Při sekání držte motor v otáčkách nad 6500 ot./min. Při dlouhodobějším používání v nízkých otáčkách může docházet k předčasnému opotřebení spojky.
○ Trávu sekejte zprava doleva.
○ Pokud se roztočený nůž střetne v kritické oblasti s pevnou překážkou, může dojít k nárazu.

Může nastat prudká reakce končící odhozením zařízení i obsluhy. Této reakci se říká ráz nože. V jejím důsledku může obsluha ztratit nad zařízením kontrolu, což může skončit vážným i smrtelným zraněním. Ráz nože je pravděpodobnější při sekání v prostorech, kde je na sekaný materiál obtížně vidět.

○ Popruh si navlékněte podle obrázku. Nůž se točí proti směru hodinových ručiček, proto abyste dosáhli efektivního sekání, pracujte zprava doleva. Všechny ostatní osoby se musí vzdálit na nejméně 15 m.

POZNÁMKA

V případě nebezpečí stiskněte tlačitko rychlého uvolnění nebo zatáhněte za uvolňovací klapku. (Obr. 23)

Jak používat závěsný popruh

Popruh si navlékněte na ramena podle Obr. 21 a zavěste jej do závěsu na stroji. Délku popruhů si nastavte do nejpohodlnější polohy. (Obr. 21)

Při uvolňování zařízení ze závěsného popruhu přidržte hlavní trubici zařízení pevně jednou rukou a poté vyjměte hák (19) závěsného popruhu ze závěsu (20). (Obr. 23-a)

Jak instalovat hák zpět po použití uvolňovací spony

Musí projít sponou (21) háku (19) ke kovové desce (22) na popruhu, pak projít deskou (23) uvolňovací spony zpět ke kovové desce (22) popruhu. (Obr. 23-b)

Po zavěšení přezky do popruhu zatáhněte za hák (19) a ujistěte se, že je hák (19) bezpečně zavěšený na popruhu, pak jej zavěste do závěsu (20). (Obr. 23-a)

⚠️ VAROVÁNÍ

○ Při práci se zařízením používejte závěsný popruh a zařízení držte oběma rukama.

Pokud máte pocit nebezpečí, odhoďte křovinořez zatažením za uvolňovací sponu (18) popruhu ve směru šipky zobrazené v Obr. 23-a.

○ Pokud sekací agregát narazí na kameny nebo jiné překážky, je třeba vypnout motor a zkontrolovat, zda nedošlo k poškození pracovní části a dalších součástí. Pokud se na přístroj namotá tráva nebo jiné rostliny, vypněte motor a namotaný rostlinný materiál odstraňte.

POZNÁMKA

Pokud zatáhnete za uvolňovací sponu a zařízení přitom nedržíte, spadne vám k nohám. Proto za uvolňovací sponu zatáhněte při současném držení hlavní trubice zařízení jednou rukou.

Před zahájením práce se přesvědčte, zda bezpečnostní uvolňovací spona na závěsném popruhu pracuje správně.

Zastavení (Obr. 24)

Snižte otáčky motoru, nechte ho pár minut b čžet na volnoběh a teprve pak vypněte spínač zapalování (13).

⚠️ VAROVÁNÍ

Sekací agregát může způsobit úraz i po vypnutí motoru nebo ztlumení plynu, pokud se ještě točí. Po vypnutí zařízení se před jeho položením na zem ujistěte, že se řezná část zastavila.

Jak používat cívku s nylonovou strunou

Při sekání držte motor v otáčkách nad 6500 ot./min. Dlouhodobým používáním v nízkých otáčkách dojde k předčasnému opotřebení spojky.

Tento výrobek je zhotoven tak, že se zastaví, když nylonová struna dosáhne délky 16 cm a více.

⚠️ VAROVÁNÍ

Sekací agregát může způsobit úraz i po vypnutí motoru nebo ztlumení plynu, pokud se ještě točí. Po vypnutí zařízení se před jeho položením na zem ujistěte, že se řezná část zastavila.

Otáčky motoru nastavte na nejnižší možnou hodnotu a opřete hlavici s nylonovou strunou o zem. (Obr. 25) Nylonovou strunu můžete povytáhnout také rukou, ale motor musí být vypnutý. (Obr. 26)

Před každou činností nastavte délku nylonové struny na správnou hodnotu 11 – 14 cm.

ÚDRŽBA

ÚDRŽBU, VÝMĚNU NEBO OPRAVU EMISNÍCH ZAŘÍZENÍ A SYSTÉMU MŮŽE PROVÉST KTERÁKOLI OPRAVNA MIMO AUTOOPRAVNY NEBO ODBORNÝ OPRAVÁŘ.

Seřízení karburátoru (Obr. 27)

⚠️ VAROVÁNÍ

• Řezný nástavec se může během seřizování karburátoru protáčet.
  Nikdy motor nespouštějte, pokud nemáte namontovaný kryt spojky a manžetu! Jinak se může spojka uvolnit a způsobit poranění.

V karburátoru je palivo smíšené se vzduchem. Karburátor se nastavuje pri zkušebním provozu motoru ve výrobě. Další seřízení karburátoru může být potřebné s ohledem na místní klima a nadmořskou výšku. Karburátor má jednu možnost seřízení:

T = seřizovací šroub volnoběžných otáček.

Seřízení volnoběhu (T)

Zkontrolujte, zda vzduchový filtr je čistý. Pokud je volnoběh nastaven správně, řezný nástavec se netočí. Pokud je potřebné seřízení, utáhněte (ve směru otáčení hodinových ručiček) T-šroub při běžícím motoru, dokud se řezný nástavec nezačne točit. Povolte (proti směru hodinových ručiček) šroub, dokud se řezný nástavec

nezastaví. Správného volnoběhu je dosaženo, pokud motor plynule běží ve všech polohách těsně pod otáčkami, při nichž se řezný nástavec roztáčí.

Pokud se řezná část stále točí po seřízení otáček chodu naprázdno, kontaktujte prodejce Hitachi.

POZNÁMKA

Standardně jsou volnoběžné otáčky 2500–3000 ot./min.

⚠️ VAROVÁNÍ

Pokud je motor spuštěn na volnoběh, řezné ústrojí se nesmí za žádných okolností točit.

Vzduchový filtr (Obr. 28)

Vzduchový filtr musí být očištěný od prachu a nečistot, aby se předešlo:

○ Selhání karburátoru
○ Spouštěcím problémům
○ Snížení výkonu motoru
○ Zbytečnému opotřebení motorových částí
○ Nadměrné spotřebě paliva

Vzduchový filtr čistěte denně nebo častěji, pokud pracujete v nadměrně prašném prostředí.

Čištění vzduchového filtru

Odstraňte kryt vzduchového filtru i filtr samotný (24). Opláchněte jej teplou mýdlovou vodou. Před opětovným namontováním zkontrolujte, zda je filtr suchý. Vzduchový filtr, který byl užíván po určitou dobu, nelze zcela vyčistit. Proto musí být pravidelně vyměňován za nový. Poškozený filtr musí být vždy vyměněn.

Palivový filtr (Obr. 29)

Vypustte z palivové nádrže všechno palivo a z nádrže vytáhněte vedení palivového filtru. Vytáhněte filtr z držáku a vypláchněte v teplé vodě s odmašťujícím připravkem.

Proplachujte důkladně tak dlouho, dokud nebude odmaštující přípravek vypláchnut docela. Filtrační vložku vymačkejte (neždímat), aby se odstranila nadbytečná voda, pak nechte uschnout na vzduchu.

POZNÁMKA

Pokud je filtrační vložka ztvrdlá vlivem usazenin nečistot, vyměňte ji.

Zapalovací svíčka (Obr. 30)

Stav svíčky je ovlivněn následujícími faktory:

○ Špatné nastavení karburátoru
○ Špatná palivová smě s (přiliš mnoho nafty v benzinu)
○ Špinavý vzduchový fi ltr
○ Těžké pracovní podmínky (jako například chladné počasí)

Tyto faktory způsobí usazeniny na elektrodách zapalovací svíčky, které mohou vést k poruše funkce a obtížím při startování. Pokud má motor malý výkon, obtížně startuje nebo běží na nesprávně na volnoběžnou rychlost, vždy nejprve zkontrolujte zapalovací svíčku. Je-li zapalovací svíčka znečištěná, očistěte ji a zkontrolujte odstup elektrod. Znovu seřidťe, bude-li to nezbytné. Správný odstup je 0,6 mm. Zapalovací svíčka by měla být vyměněna po přibližně 100 provozních hodinách nebo dříve, pokud jsou elektrody výrazně zkorodovány.

Tlumič (Obr. 31)

Po každých 100 provozních hodinách tlumič vyjměte a odstraňte karbonové úsady z výfukového otvoru nebo přívodu tlumiče.

Válec (chlazení motoru) (Obr. 32)

Motor je vzduchem chlazený a vzduch musí volně cirkulovat po motoru a chladicích žebrech hlavy válce, aby nedocházelo k přehřívání.

Po každých 100 provozních hodinách nebo jednou ročně (častěji, pokud to stav vyžaduje) vyčistěte žebra a zevní povrch motoru od prachu, špíny a zbytků oleje, které mohou zhoršovat chlazení.

POZNÁMKA

Motor nespouštějte, pokud jsou clona motoru nebo kryt tlumiče odstraněny, protože hrozí přehřivání a poškození motoru.

Kuželový převod (Obr. 33)

Zkontrolujte kuželový nebo úhlový převod a zjistěte stav maziva po každých 50 provozních hodinách vytažením zátky mazacího filtru z boku převodu.

Pokud na bocích převodu není žádné mazivo viditelné, doplňte převod kvalitním univerzálním mazivem n Neplňte převod úplně.

Čepel

⚠️ VAROVÁNÍ

Při práci s nožem nebo při jeho údržbě noste ochranné rukavice. (Obr. 34)

○ Používejte ostrý nůž. Tupý nůž se snáze zachytí a kopne. Pokud je upínací matice poškozená a jde obtížně utahovat, vyměňte ji.
○ Pokud nůž vyměňujete, kupujte nůž doporučený firmou Hitachi s montážním otvorem o průměru 25,4 mm (jeden palec).
○ Při instalaci pilové lišty vždy obracejte raženou stranu vzhůru. V případě 3 zubého nože lze používat oboustranně.
○ Pro každý druh práce používejte správný nůž.
○ Při výměně nožů používejte odpovídající nástroje.
○ Pokud jsou řezné hrany tupé, přiostřete je nebo přibruste podle obrázku. Nesprávné naostření může vyvolávat nadměrné vibrate.
○ Zbavte se nožů, které jsou ohnuté, zkroucené, prasklé, zlomené nebo jakkoliv jinak poškozené.

POZNÁMKA

Při ostření nože je důležité dodržovat původní tvar při patě zubu, aby nedošlo k prasknutí.

Hlavice s nylonovou strunou

Výměna nylonové struny

Odejměte víko sekacího agregátu zatlačením zajišťovacích lamel směrem dovnitř na straně hlavice nylonové struny (Obr. 35). Vyjměte cívku (Obr. 36), konec nové struny zajistěte do otvoru v cívce a pak strunu naviňte na cívku (Obr. 37).
Po navinutí struny na civku ji dočasně zajistěte zasunutím do otvoru v cívce; strunu nechte vyčnívat cca 10 cm. (Obr. 38) Poté provlékněte nylonovou strunu postranním otvorem v hlavici nylonové struny a postupem v opačném pořadí než při snímání nasadťe zpět víko. Pravý a levý konec struny vytáhněte tak, aby byly zajištěny cca 15 – 16 cm od konce. (Obr. 40)

POZNÁMKA

○ Hlavice je navržena pro nylonové struny o průměru 2,5 mm. Nepoužívejte struny jiného průměru.
○ Ujistěte se, že oba konce struny jsou stejně dlouhé, jinak dojde k nárůstu vibrací.

Rozpis údržby

Níže jsou uvedeny některé všeobecné pokyny pro údržbu. Pro bližší informace kontaktujte prosím prodejce Hitachi.

Denní údržba

○ Vyčistěte zevnějšek agregátu.
○ Zkontrolujte, zda popruh není poškozen.
○ Zkontrolujte, zda ochranný kryt sekací části nevykazuje poškození nebo praskliny. V případě prasklin nebo jiného poškození kryt vyměňte.
Ověřte, zda je sekací agregát správně vycentrován, ostrý a bez prasklin. Nevycentrovaný sekací agregát vyvolává prudké vibrace, které mohou poškodit celé zařízení.
○ Zkontrolujte dostatečné utažení matice sekacího agregátu.
○ Ujistěte se, že ochranný kryt sloužící k přepravě kotouče není poškozen a zda jej lze bezpečně namontovat.
○ Zkontrolujte dostatečné utažení matic a šroubů.

Týdenní údržba

○ Zkontrolujte startér, zejména přívod a vratnou pružinu.
○ Očistěte vnější část zapalovací svíčky.
○ Vyjměte ji a zkontrolujte odstup elektrod. Seřid'te na 0,6 mm nebo zapalovací svíčku vyměňte.
Očistěte chladicí lamely na válci a zkontrolujte, zda není přívod vzduchu ke startéru zablokovaný.

○ Zkontrolujte naplnění převodovky mazivem do 3/4.
○ Vyčistěte vzduchový filtr.

Měsíční údržba

○ Vypláchněte palivovou nádrž s benzinem.
○ Vyčistěte vnější část karburátoru a prostor kolem něj.
○ Vyčistěte ventilátor a prostor kolem něj.

SEMBOLLERİN ANLAMLARI
