NÁVOD K OBSLUZE 58215 UNOLD

Návod k obsluze Modelu 58215

Technická data 48

Bezpečnostní pokyny....48

Uvedení do provozu 49

Obslužný panel 50

Obsluha indukční varné desky 50

Vysvětlení funkcí 51

Nádobí 52

Způsob fungování 52

Bezpečnostní funkce 52

Čištění a údržba 53

Odstranění chyb 53

Záruční podmínky 55

Likvidace / Ochrana životného prostředí 59

TECHNISCHE DATEN

Výkon: 1.800 Wattů, 220-240 V\~, 50 Hz

Varná plocha cca 27 x 27 cm, maximálně 1.800 Wattů

Velikost (D/Š/V): Cca. 29,2 x 34,3 x 5,8 cm

Hmotnost: Cca. 2,19 kg

Délka kabelu: Cca. 90 cm

Kryt: Plast

Vybavení: 8 výkonnostních stupňů od 400 – -1.800 Wattů

6 teplotních stupňů od 60 °C do 240 °C

Velikost varné plochy 27 x 27 cm pro indukční hrnce

Automatické rozpoznání vhodných hrnců

Automatické odpojení po 2 hodinách

Automatické přizpůsobení výkyvům proudu

Časovač s předvolbou času délky vaření max. do 2 hod.

Ochrana před přehřátím

Příslušenství: Návod k obsluze, magnet pro kontrolu vhodnosti hrnce

1. Přečtěte si následující pokyny a pečlivě je uschovejte.
2. Tento přístroj není určen k tomu, aby jej použivaly osoby (včetně dětí) s omezenými fyzickými, senzorickými, nebo duševnímu schopnostmi nebo s nedostatkem zkušeností a/nebo s nedostatečnými znalostmi, ledaže by byly pod dozorem osoby zodpovědné za jejich bezpečnost, anebo od této osoby dostaly pokyny, jak přístroj obsluhovat.
3. Děti mají být pod dohledem, aby bylo zajištěno, že si s přístrojem nehrají.
4. Přístroj zapojte pouze na střídavý proud dle typového štítku.
5. Tento přístroj nesmí být provozován s externími spínacími hodinami nebo systémem dálkového ovládání.

6. Osoby s kardiostimulátory, obzvláště s přístroji staršího typu, by se před uvedením do provozu měly informovat u svého lékaře, neboť by mohlo dojít k narušení funkčnosti kardiostimulátoru.

7. Přístroj připojte jen na střídavý proud s napětím dle typového štítku.

8. POZOR: U modelu 58215 by na stejném proudovém okruhu neměl být používán žádný další elektrický přístroj, aby se zabránilo přetížení sítě.

9. Přístroj nesmí být namáčen do vody či jiné kapaliny. Přístroj chraňte před vlhkostí.

10. Před zahřátím kabel prosím zcela odmotejte, aby nepřišel do kontaktu s horkými částmi.

11. Tento přístroj je určen výhradně k domácímu nebo podobnému použití, např.

■ kuchyňky v obchodech, v kancelářích nebo na jiných pracovištích,
■ zemědělské provozy,
- použití hosty v hotelích, motelech a jiných ubytovacích zařízeních,
■ soukromé penziony nebo prázdninové ubytovny.

1. Přístroj postavte na pevný, suchý a rovný podklad. Přístroj nikdy nestavějte na horké

povrchy, kovové plochy nebo na povrchy přikryté textiliemi.

1. Dodržujte dostatečnou vzdálenost od předmětů, které reagují na magnetismus, např. platební karty, rádio, televize, videokazety atd.

2. Přístroj se nesmí používat venku.

3. Během provozu udržujte dostatečnou vzdálenost od stěn a hořlavých předmětů jako např. od závěsů.

4. Přístroj neprovozujte v blízkosti zdrojů tepla.

5. Přístroj nesmí být pevně zabudován do pracovní desky.

6. Pro vaření na indukční varné desce používejte pouze nádobí vhodné pro indukční vaření.

7. Přístroj se zahřívá velmi rychle. Rozehřívání prázdných hrnců může vést k poškození přístroje a také nádobí.

8. Přístroj zapněte pouze tehdy, nachází-li se na varné ploše naplněný hrnec. Hrnce nikdy nepřeplňujte, abyste zabránili možnému překypění.

9. Pokud presto k prekypění dojde, vytáhněte nejprve zástrčku ze zásuvky. Spotřebič prosím důkladně očistěte a nechte jej dobře vyschnout.

10. Na varné ploše nenechávejte ležet kovové předměty jako např. nože nebo vidličky, protože tyto se mohou po zapnutí přístroje silně zahřát.

11. Nezahřívejte uzavřené plechovky, protože tyto by mohly explodovat.

12. Postarejte se o to, aby byl větrací otvor přístroje stále volný.

13. Během provozu se přístrojem nesmí pohybovat. Než přístrojem pohnete, vypněte jej prosím a odstavte z něj hrnce.

14. Na varnou plochu nepouštějte žádné předměty – nebezpečí prasknutí! V případě trhlin ve varné desce nebo jiných poškození varné desky nesmí být přístroj

dále používán, ale musí být zaslán k opravě našemu zákaznickému servisu.

1. Přístroj by neměl být trvale používán déle než 4 hodiny. Při delším používání jej mezitím vypínejte na minimálně 30 minut.
2. Skleněná deska se může zahřát teplem vyzařujícím z varného nádobí. Prosím nedotýkejte se z tohoto důvodu povrchu přístroje ihned po dovaření.
3. Prosím netáhněte hrnce přes pole pro obsluhu a zobrazení, protože jinak může dojít k jejich poškození.
4. Mezi hrnec a varnou desku nikdy nevkládejte žádné předměty, fólie apod.
5. Nestavějte horké hrnce na obslužný panel.
6. Po použití, dříve než přístroj postavíte jinam a před čištěním prosím vždy vytáhněte zástrčku ze zásuvky, přístroj vypněte a nechte vychladnout.
7. Pravidelně u zástrčky a přívodu kontrolujte opotřebení a poškození. Při poškození přívodního kabelu, skleněné desky nebo jiných součástí zašlete prosím přístroj ke kontrole a opravě našemu zákaznickému servisu (adresa viz záruční podmínky). Neodborné opravy mohou vést ke vzniku závažných nebezpečí pro uživatele a ke ztrátě záruky.
8. Je-li přívodní vedení přístroje poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo podobně kvalifikovanou osobou, aby bylo zamezeno případným ohrožením.

Výrobce nepřebírá žádnou záruku za chybné používání nebo za provoz po provedení opravy neautorizovanou firmou / osobou.

UVEDENÍ DO PROVOZU

1. Odstraňte všechen obalový materiál.
2. Přístroj otřete navlhčeným hadříkem.

3. Přístroj postavte na pevný, suchý a rovný podklad s dostatečným odstupem na všech stranách.

4. Zástrčku zasuňte do zásuvky.

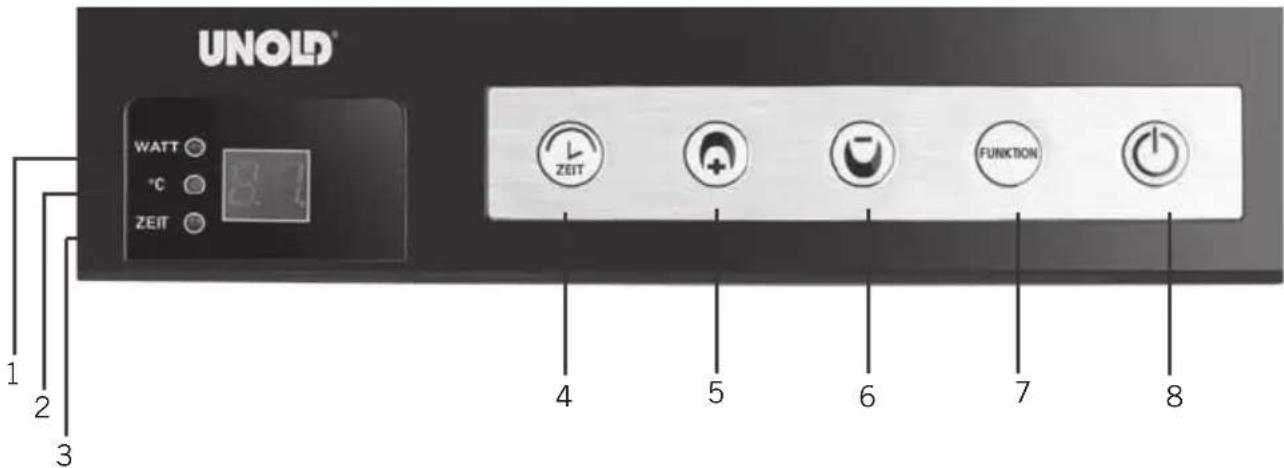

OBSLUŽNÝ PANEL

1 Watt - Kontrolka stupně výkonnosti

2 °C - Kontrolka stupně teploty

3 Kontrolka časové volby

4 Tlačítko ZEIT

5 Tlačítko +

6 Tlačítko -

7 Tlačítko FUNKTION

8 Tlačítko START/STOP

OBSLUHA INDUKČNÍ VARNÉ DESKY

1. Přístroj můžete ovládat bud prostřednictvím výkonu nebo teploty. Stiskem tlačítka „FUNKTION“ můžete zvolit mezi dvěma druhy nastavení. Stupeň výkonnosti popř. teploty můžete během vaření kdykoli změnit stiskem tlačítka plus nebo mínus. Základní nastavení přístroje je „P 8 (1.800 Wattů). Nastavení můžete změnit tlačítky plus + a mínus -.

2. Zástrčku zasuňte do zásuvky.

3. Ozve se krátký signál a na displeji se objeví 88 pro indikaci, že je přístroj připraven k provozu.

4. Stiskněte tlačítko START/STOP. Displej zobrazuje „O O“.

5. Na varnou desku postavte vhodný, naplněný hrnec.

6. Nestojí-li na desce žádný hrnec, zazní v intervalech signální tón, displej ukazuje EO a přístroj se po 60 sekundách automaticky vypne.

7. Stiskněte jednou tlačítko „FUNKTION“. Rozsvítí se kontrolka „Watt“. Na displeji se zobrazí stupeň výkonu. Stupeň výkonu můžete změnit pomocí tlačítek + a -.

8. Jsou možná následující nastavení:

P 1 400 Wattü

P 2 600 Wattü

P 3 800 Wattü

P 4 1,000 Wattü

P 5 1,200 Wattü

P 6 1,400 Wattü

P 7 1,600 Wattü

P 8 1,800 Wattü

1. Pokud znova stisknete tlačítko „FUNKTION“, můžete přístroj řídit přes teplotu. Rozsvítí se kontrolka „°C“. Standardní nastavení je 240 °C. Jsou možná následující nastavení:

H 1 cca 60 °C

H 2 cca 100 °C

H 3 cca 140 °C

H 4 cca 180 °C

H 5 cca 220 °C

H 6 cca 240 °C

1. Chcete-li si prednastavit čas vaření, stiskněte tlačítko ZEIT. Rozsvítí se kontrolka „Zeit“. Stisknutím tlačítek + a – nyní navolte požadovaný čas v minutách. Maximálně nastavitelný čas je 99 minut. Pokud po

dobu 5 sekund neprovedete žádné zadání, opustí přístroj opět režim programování.

Během vaření bude na displeji střídavě indikován zbývající čas a také zvolený stupeň výkonu a teploty.

Při dosažení nastaveného času se přístroj automaticky vypne.

Přístroj může být během vaření kdykoli vypnut pomocí tlačítka START/STOP.

Nastavené časy nebudou při přerušení popř. po dosažení konce programu uloženy.

Ventilátor běží po ukončení programu ještě cca 60 sekund.

Není-li program řízen prostřednictvím časové volby, přístroj se nejpozději po dvou hodinách automaticky vypne.

Po použití vytáhněte zástrčku ze zásuvky, abyste ušetřili za spotřebu.

VYSVĚTLENÍ FUNKCÍ

Tlačítko ZEIT

Pomocí funkce časovače určíte dobu trvání procesu vaření. Doba vaření by neměla překročit 99 minut bez přerušení.

Stiskněte jednou tlačítko ZEIT.

Stisknutím tlačítek + a – nyní navolte požadovaný čas v minutách. Maximálně nastavitelný čas je 99 minut. Pokud po dobu 5 sekund neprovedete žádné zadání, opustí přístroj opět režim programování.

Během vaření bude střídavě indikován zbývající čas a také zvolený stupeň výkonu a teploty.

Tlačítko FUNKTION

Pro vlastní proces vaření můžete navolit bud stupeň výkonu mezi 400 Watty a 1.800 Watty nebo teplotní stupeň mezi 60°C a 240°C.

Kombinace obou těchto možností ovládání není možná.

Stiskněte FUNKTION. Rozsvítí se kontrolka „Watt“.

Nyní zadejte pomocí tlačítka plus/mínus hodnotu požadovaného topného výkonu. Máte k dispozici následující stupně výkonu.

	Použití
400 W	Udržování teploty, bobtnání
600 W Šetrné vaření
800 W Šetrné vaření
1,000 W Šetrné vaření a pečení

	Použití
1,200 W	Šetrné vaření a pečení
1,400 W	Pečení / vaření
1,600 W	Prudké opečení
1,800 W	Grilování

Uvedené hodnoty jsou hodnoty orientační a platí pro nerezové hrnce s průměrem cca 20 cm. Tyto hodnoty se mohou v závislosti na materiálu a velikosti použitého nádobí mírně lišit.

Teplota °C

Stiskněte dvakrát FUNKTION. Rozsvítí se kontrolka „°C“.

Nyní zadejte pomocí tlačítka plus/mínus hodnotu požadované teploty.

Máte k dispozici následující teplotní stupně:

Stupeň 1	60 °C	Udržování teploty
Stupeň 2	100 °C	Šetrné vaření
Stupeň 3	140 °C	Šetrné pečení
Stupeň 4	180 °C	Pečení / vaření
Stupeň 5	220 °C	Grilování
Stupeň 6	240 °C	Grilování

Tlačítka PLUS/MÍNUS

Pomocí tlačítka plus popřípadě mínus můžete výše popsaným způsobem provést navolení času, topného výkonu nebo teploty.

Tlačítko Start/Stop

Pro zapnutí přístroje stiskněte tlačítko START/STOP.

Na displeji se jako indikace zapojení přístroje objeví 00.

Nebude-li stisknuto žádné tlačítko, přístroj se po 2 hodinách automaticky vypne.

NÁDOBÍ

1. Vhodné jsou: Nerezové hrnce s fero-magnetickým dnem nebo jádrem, hrnce a pánve z litiny, smaltované železné hrnce/pánve.
2. Zda je vaše nádobí vhodné, můžete vyzkoušet pomocí přiloženého magnetu: Pokud zůstane magnet připnut ke dnu hrnce, můžete tento hrnec používat na indukční varné desce.
3. Nevhodné jsou hrnce a pánve z hliníku, mědi, skla, keramiky a částečně z chromniklové oceli.

4. Hrnce by měly mít průměr mezi 12 a 26 cm.

5. Postavte hrnec do středu varné plochy.

6. Přizpůsobte stupeň výkonu popř. teplotní stupeň používanému nádobí. Při používání malých hrnců a pánví můžete grilovat již při 180 °C nebo 1.400 Watt. Příliš vysoký stupeň může vést u malých hrnců k poškozením.
7. U povrstvených varných hrnců a pánví může při velmi silném rozehřátí dojít k poškození vrstev. U varného nádobí dbejte prosím vždy pokynů od výrobce pro používání hrnců. V případě nejasností vždy zvolte nižší stupeň vaření pro zabránění možným škodám.

ZPŮSOB FUNGOVÁNÍ

1. Při vaření na indukčním varném poli ušetříte až 50 % energie. Doba vaření se zkrátí až o 30 %.
2. Při vaření s indukcí se nezahřívá samotná varná plocha, ale dno na ní stojící varné nádoby, je-li tato feromagnetická. Vytváření tepla probíhá díky vířivým proudům, které jsou vytvářeny magnetickým střídavým polem pod skleněnou deskou.
3. Výhody jsou:

- Krátké reakční doby, z toho plynoucí krátká doba nahřívání, rychlé a přesné řízení přívodu tepla.

■ Rychlé vytváření tepla, protože energie je ihned po zapnutí plně k dispozici.
■ Chladná varná deska, která se zahřívá jen teplem odraženým od varné nádoby.
■ Velká úspora energie až 50 %.
■ Snadné čištění, protože při překypění jídla se toto nepřipálí na sklokeramické desce.
■ Vysoká bezpečnost: jakmile je varná nádoba odebrána z varného místa, je vytváření tepla automaticky zastaveno.

BEZPEČNOSTNÍ FUNKCE

1. Přepětová ochrana

Při příliš vysokém nebo příliš nízkém napětí přizpůsobí přístroj automaticky svůj výkon.

2. Ochrana před přehřátím

Přístroj automaticky rozpozná, stoupne-li teplota na sklokeramické desce příliš vysoko. V tomto případě je proces vaření přerušen a signální tón zaznívá v intervalech, dokud se přístroj opět nenachází v normální teplotní oblasti (chybové hlášení E 5).

3. Kolísání elektrického proudu/ ochrana proti blesku

Přístroj automaticky rozpozná výkyvy proudu způsobené úderem blesku a přeruší proces

vaření. Po minutové přestávce se v procesu vaření pokračuje.

4. Ochrana kovu

Přístroj rozpozná, leží-li na desce malé kovové díly do 8 cm délky. V tomto případě není možno přístroj zapnout.

5. Automatické rozpoznání vhodného varného nádobí.

Přístroj automaticky rozpozná, nestojí-li na varné ploše žádný hrnec anebo není-li použitý hrnec vhodný pro indukci. V tomto případě zazní signální tón a proces vaření je přerušen (chybové hlášení E O).

ČIŠTĚNÍ A ÚDRŽBA

1. Před čištěním vytáhněte zástrčku ze zásuvky a přístroj nechte zcela vychladnout.
2. V žádném případě neponořujte přístroj do vody či jiné kapaliny.
3. Otřete dedku a kryt dobře vymačkaným, vlhkým hadříkem.
4. Nepoužívejte žádné abrazivní či agresivní prostředky k čištění anebo jiné ostré nebo škrábající předměty.

5. V žádném případě nenalévejte přímo na přístroj vodu či jinou kapalinu.

6. V případě silnějšího znečištění můžete použít běžně prodejný čistič nebo škrabku na sklokeramické povrchy.

7. Čas od času vyčistěte prosím větrací otvor měkkým kartáčkem, abyste odstranili usazeniny prachu.
8. V tomto případě nechte filtr bezpodmínečně zcela vyschnout, než jej opět u přístroje použijete.

ODSTRANĚNÍ CHYB

Chybové hlášení	Příčina Odstranění
E0 Žádná varná	nádoba, nevhodné nádobí nebo chybné umístění	Používejte pouze varné nádoby vhodné pro indukční vaření. S průměrem 12 cm a nanejvýš 26 cm.Postavte nádobu do středu sklokeramického varného pole.
E1 Chyba v proudovém okruhu Nechte přístroj zkontrolovat a opravit naším zákaznickým servisem.
E2 Chyba v ovládání teploty Nechte přístroj zkontrolovat a opravit naším zákaznickým servisem.
E3 E4 Výkyvy napětí U náhlých výkyvů napětí bude proces vaření automaticky přerušen. Po cca 1 minutě bude proces vaření opět pokračovat.
E5 Příliš vysoká teplota povrchu Je-li teplota na povrchu příliš vysoká, zazní varovný signál a přístroj se z bezpečnostních důvodů automaticky vypne.Jakmile je teplota opět v normálních mezích, může se v programu pokračovat. Abychom zabránili přehřívání povrchu, doporučujeme u malých hrnců navolit nižší až střední stupně teploty a střední až vysoké teploty doporučujeme jen u velkých hrnců.
E6 Přehřátí přechodným výpadkem větráku		Jakmile je teplota opět v normálních mezích, může být přístroj opět spuštěn.
E7 Přehřátí výpadkem teplotního čidla		Nechte přístroj zkontrolovat a opravit naším zákaznickým servisem.

Na naše přístroje poskytujeme záruku v trvání 24 měsíců (u průmyslového využití 12 měsíců) od data koupě výrobku, záruka se vztahuje na poškození, která prokazatelne vznikla při správném použití v důsledku výrobních vad. Po dobu záruky budeme odstraňovat materiální i výrobní vady opravou nebo výměnou podle našeho uvážení.

Poskytnutí záruky výhradně platí pro zařízení prodány v Německu i Rakousku. V jiných zemích se obrat'te prosím na kompetentní dovozce. Přístroje, na které bylo uplatňováno odstranění vad, zašlete prosím s mechanicky vyhotovenou kopií nákupního dokladu, ze kterého musí být bezpodmínečně patrný datum nákupu i s popisem vad, přístroj musí být bezpečně zabalen a nafrankován na náš záruční servis. V připadě opravněné záruky jsou kupujícím vraceny poštovní poplatky.

Tato záruka se nevztahuje na poškození způsobená opotřebením, nesprávným zacházením a nedodržováním návodů k údržbě a obsluze. Záruční doba zaniká, když opravy nebo manipulace s přístrojem byly provedeny třetí osobou.

Eventuální nároky zákazníka vůči prodejci/obchodníku nejsou touhle zárukou omezeny.

WARUNKI GWARANCJI

E-Mail [e-mail]

Naše vyrobené přístroje mají vysoce kvalitní standard pro zajišťění jejich dlouhé životnosti. Pravidelné údržby i opravy odborně provedeny naším prodejním servisem mohou mít vliv na prodloužení provozní životnosti přístroje. Když je přístroj vadný a už ho nelze opravit, neopomeňte prosím:

Toto zařízení nepatří do běžného domovního odpadku, ale musí být předáno do autorizované sběrny pro recyklování elektrických nebo elektronických zařízení.

Separátní sběr a recyklování odpadních produktů umožňuje šetření přírodních zdrojů a zajišťuje, aby byly odpady likvidovány způsobem, který je pro zdraví a kologii přijatelný.

UTYLIZACJA / OCHRONA ŚRODOWISKA
