510 A Big Wheeler - Sekačka na trávu GUDE - Bezplatný návod k obsluze

Typ produktu	Benzínová sekačka na trávu s pojezdem
Značka	Güde
Model	510 A Big Wheeler
Motor	Benzínový motor 4taktní, 510 cm³
Výkon	Přibližně 6,5 k (4,8 kW)
Šířka záběru	510 mm
Výška střihu	Centrálně nastavitelná, 25–75 mm
Systém sekání	Ocelový rotační nůž
Typ kol	Velká zadní kola (Big Wheeler) pro lepší ovladatelnost
Průměr kol	Přední: 200 mm, Zadní: 280 mm
Objem sběrného koše	70 litrů
Typ pojezdu	Samonavíjecí, variabilní rychlost
Startování	Ruční startér
Objem palivové nádrže	Přibližně 1,5 litru
Motorový olej	Olej SAE 30 (součást dodávky)
Hmotnost	Přibližně 38 kg
Rozměry (D x Š x V)	850 x 580 x 450 mm
Hlučnost	96 dB(A) (doporučena ochrana sluchu)
Vibrace na rukojeti	4,5 m/s²
Hlavní funkce	Sekání, sběr, mulčování (sada volitelná)
Údržba a čištění	Čistit po každém použití, pravidelně měnit olej, ostřit nůž
Bezpečnost	Brzda nože, bezpečnostní rukojeť (zastavení motoru při uvolnění), ochranný kryt
Náhradní díly a opravitelnost	Dostupné: nůž, řemen, svíčka, vzduchový filtr
Obecné informace	Záruka 2 roky, návod k použití součástí balení

Často kladené otázky - 510 A Big Wheeler GUDE

Jak nastartovat sekačku Güde 510 A Big Wheeler?

Ujistěte se, že nádrž obsahuje benzín a motor je naplněn olejem. Otevřete palivový kohout, nastavte sytič do polohy 'Zavřeno', zatáhněte za startovací lanko, dokud motor nenaskočí, poté otevřete sytič.

Jaký motorový olej použít pro sekačku Güde 510 A?

Použijte vysoce kvalitní olej SAE 30 pro čtyřtaktní motory. Kapacita je přibližně 0,6 litru. Před každým použitím zkontrolujte hladinu.

Jak nastavit výšku střihu?

Výška střihu se nastavuje centrálně pomocí páčky. Otáčením páčky vyberte polohu od 1 (25 mm) do 7 (75 mm).

Co dělat, když sekačka nestartuje?

Zkontrolujte hladinu oleje a benzínu, zapalovací svíčku (vyčistěte nebo vyměňte), vzduchový filtr (vyčistěte) a ujistěte se, že je bezpečnostní rukojeť stisknutá.

Jak udržovat sečný nůž?

Odpojte zapalovací svíčku, nakloňte sekačku na stranu protilehlou vzduchovému filtru, sejměte nůž pomocí klíče 17 mm. Nabruste jej pilníkem nebo vyměňte, je-li poškozen.

Mohu používat sekačku bez sběrného koše?

Ano, sekačka může pracovat bez koše s výhozovým deflektorem. Použijte přiložený deflektor k zamezení odletujících nečistot. Pro mulčování nainstalujte příslušnou sadu (volitelnou).

Jaký typ benzínu použít?

Použijte bezolovnatý benzín s oktanovým číslem nejméně 95. Nepoužívejte směs oleje a benzínu, protože motor je čtyřtaktní.

Jak často měnit motorový olej?

Olej měňte každých 50 provozních hodin nebo alespoň jednou za sezónu. Vypouštějte za tepla pro lepší odtok.

Sekačka neobvykle vibruje, co dělat?

Okamžitě zastavte motor. Zkontrolujte, zda je nůž dobře vyvážený a nepoškozený. Řádně utáhněte šroub nože. Pokud problém přetrvává, vyhledejte odborníka.

Jak skladovat sekačku v zimě?

Vypusťte palivovou nádrž a nechte motor běžet, dokud se nezastaví. Vyměňte olej, očistěte sekačku a skladujte ji na suchém místě chráněném před mrazem.

NÁVOD K OBSLUZE 510 A Big Wheeler GUDE

DE Originalbetriebsanleitung
-GB Translation of the original instructions
FR Traduction du mode d'emploi d'origine
- IT Traduzione del Manuale d'Uso originale
NL Vertaling van de originele gebruiksaanwijzing
.cz Překlad originálního návodu k provozu
sk Preklad originálneho návodu na prevádzku
HU Az eredeti használati utasítás fordítása
- SI Prevod originalnih navodil za uporabo
HR Prijevod originalnog naputka za uporabu.
BG Превод на оригиналната инструкция
-RO Traducerea modului original de utilizare
BA Prijevod originalnih uptstava za upotrebu.

CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.

CZ Uvedení do provozu

CZ Kontrola stavu oleje

SK Kontrola stavu oleja

CZ Před prvním uvedením do provozu musí být motor bezpodmínečně naplněn motorovým olejem. Před každým uvedením do provozu zkontrolujte stav oleje. Motorový olej příp. Doplňte.

CZ Kontrola stavu oleje

SK Kontrola stavu oleja

CZ Nastavení výšky sečení

CZ Zapalovací svíčka

SK Zapalovacia sviečka

HU Gyújtógyertya

SI Vžigalna svečka

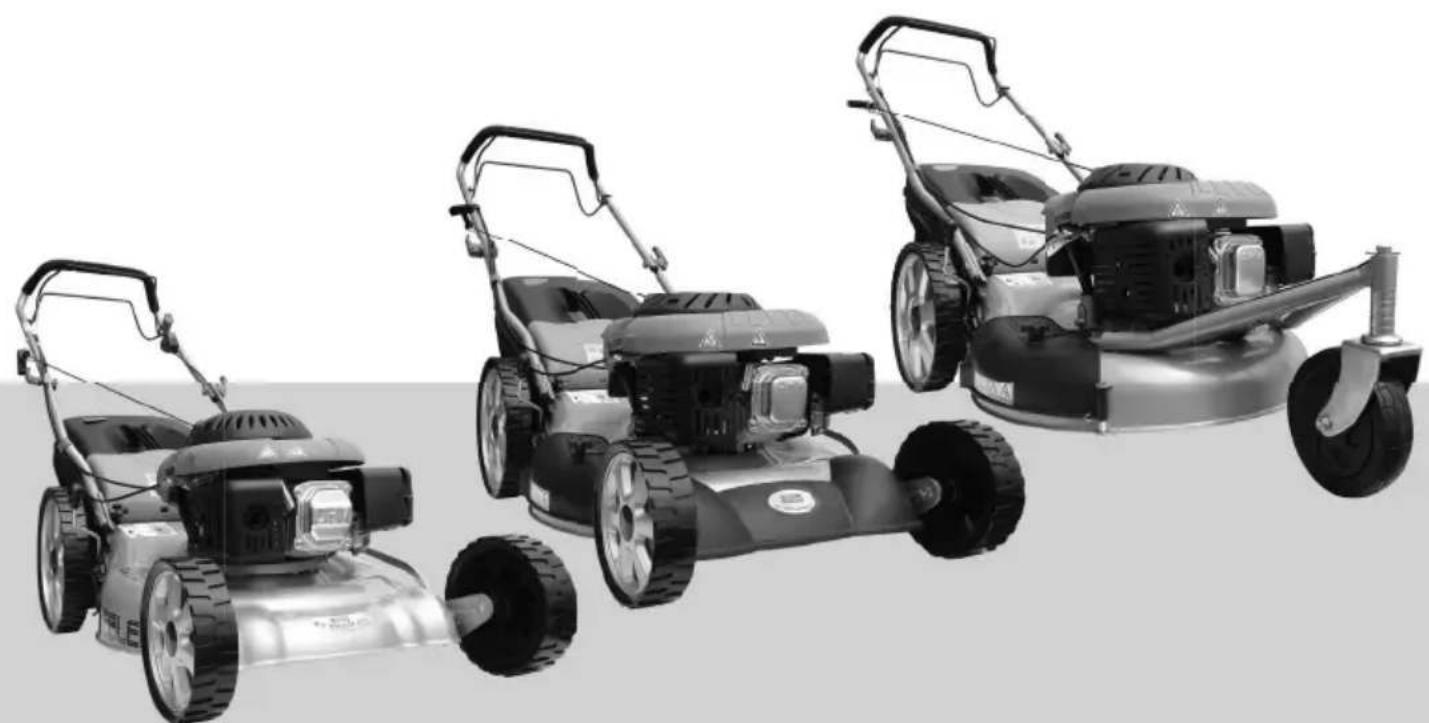

Benzinová sekačka na trávu 510 A 561 S-Plus 561 Trike

Obj. č. 95345 95350 95355 95346

Obsah.... 140 cm ³ .... 173 cm ³ .... 173 cm ³

Max. výkon,

OHV 4-taktní motor, 3600 min ^-1 ...... 2,7 kW (3,7 PS)......3,8 kW (5,1 PS)......3,8 kW (5,1 PS)

Počet otáček při běhu naprázdno ....2850 min ^-1 ....2850 min ^-1 ....2850 min ^-1

Záběr....508 mm....550 mm....550 mm

Objem sběrného koše ....65 l....65 l....65 l

Palivo......Benzin Bleifrei......Benzin Bleifrei......Benzin Bleifrei

Hmotnost ....36 kg....38 kg....38 kg

Rozměr ......1600 x 550 x 1000 mm...... 1600 x 560 x 950 mm ...... 1520 x 580 x 1000 mm

Informace o hluku / vibracích

Hladina akustického tlaku L_dA¹⁾ 83,5dB (A) 84,7 dB (A) 84,7 dB (A)

Hladina akustického výkonů L _WA¹⁾ ....96 dB (A)....98 dB (A)....98 dB (A)

Používejte chrániče sluchu!

Hodnota vibračních emisí a_h²⁾ 6,9 m/s ² 8,9 m/s ² 8,9 m/s ²

¹⁾ Kolísavost K=3 dB (A), ²⁾ Kolísavost K=1,5 m/s ²

Výstraha: Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uváděné v těchto pokynech.

Hladina vibrací se může použít pro vzájemné porovnání elektrických přístrojů.

Hodí se i pro předběžné posouzení zatížení vibracemi.

Kvůli přesnému odhadu zatížení vibracemi v průběhu určité pracovní doby by se měly zohlednit rovněž časy, ve kterých je přístroj vypnutý nebo sice běží, ale ve skutečnosti není v nasazení. To může značně redukovat objem zatížení vibracemi v průběhu celé pracovní doby.

Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky vibrací jako například: technická údržba elektrického nářadí a přístrojů, udržování teploty rukou, organizace pracovních procesů.

Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s

ovládacími prvky a správným použitím přístroje.

Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám.

Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám.

Pokud máte o zapojení a obsluze přístroje pochybnosti, obratte se na zákaznický servis.

Objem dodávky

1 Mulčovací klín

2 Boční výhoz

3 Sběrný koš

4 Klíč na zapalovací svíčky

5 Bovdenové svorky

Použití v souladu s určením

Sekačka je určena k sekání trávy a travnatých ploch s maximálním stoupáním 20° na privátních zahradách kolem domu a v zahrádkářských koloniích.

Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody.

⚠️ Přístroj používejte pouze venku, nikdy ne v uzavřených nebo špatně větraných prostorách.

⚠️ Sekačka se nesmí používat k sekání keřů, živých plotů a houští, k sekání a mulčování popínavých rostlin nebo trávníků na střechách nebo v balkonových truhlících. Dále se nesmí sekačka používat jako drtič k mulčování odřezků stromů a živých plotů ani k zarovnávání nerovností půdy.

Požadavky na obsluhu

Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze.

Tento přístroj není určen k používání osobami (včetně dětí) s omezenými tělesnými, smyslovými nebo duševními schopnostmi nebo s chybějícími zkušenostmi či chybějícími znalostmi, pokud nejsou pod dohledem osoby zodpovědné za jejich bezpečnost, nebo pokud od této osoby neobdrží pokyny, jak se má přístroj používat.

Kvalifi kace: Kromě podrobného poučení odborníkem není pro používání prístroje nutná žádná speciální kvalifi kace.

Minimální věk: Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele

Místní ustanovení mohou stanovit minimální věk uživatele.

Školení: Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné.

Chování v případě nouze

Nebezpečí úrazu!

Ruce a nohy nikdy nedávejte do blízkosti rotujících dílů. Udržujte vždy odstup od vyhazovacího otvoru.

Nebezpečí popálení!

Některé díly stroje se při provozu silně zahřívají. Horkých dílů, např. motor a tlumič hluku, se nedotýkejte.

Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifi kovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Kvůli případné nehodě musí být na pracovišti vždy po ruce lékárnička první pomoci dle DIN 13164. Materiál, který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc, uvedte tyto údaje:

1. Místo nehody
2. Druh nehody
3. Počet zraněných
4. Druh zranění

Symboly

Pozor!

Přečtěte si návod k obsluze

Používejte chrániče sluchu! Noste ochranné brýle!

Pozor - horký povrch! Nebezpečí popálení!

Výstraha před odmrštěnými předměty

Odstup od osob! Dbejte na to, aby se v nebezpečné oblasti nikdo nezdržoval.

Před všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky.

Během provozu dodržujte dostatečný odstup od žacího nože.

Nebezpečí exploze Motor tankujte jen ve vypnutém stavu.

Nebezpečí otravy! Přístroj používejte pouze venku, nikdy ne v uzavřených nebo špatně větraných prostorách.

Zákaz kouření a otevřeného ohně.

Vadné a/nebo likvidované prístroje musí být odevzdány do príslušných sběren. Baterie, olej a podobné látky se nesmějí dostat do okolního prostředí.

Chraňte před vlhkem

Obal musí směřovat nahoru

Bezpečnostní Upozornění

VAROVÁNI

Seznamte se se všemi bezpečnostními pokyny a sice i s pokyny v přiložené brožuř. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte.

Děti a ostatní osoby i zvířata držte během používání přístroje v bezpečné vzdálenosti. Minimální bezpečnostní odstup činí 5 m.

Noste osobní ochranné pomůcky.

Noste pevnou obuv a dlouhé kalhoty. Přístroj nepoužívejte nikdy bosí nebo v lehkých sandálech.

Je-li to nutné, noste ochranné rukavice.

Přístroj používejte jen za denního světla nebo v dobře osvětleném prostředí.

Pečlivě zkontrolujte terén, na kterém stroj používáte, a odstraňte všechny předměty, které by mohly být zachyceny a odhozeny.

⚠️ Palivo je vysoce hořlavé.

Stroj se smí tankovat jen venku a ne v blízkosti otevřených plamenů resp. hořících cigaret.

Tankujte před spuštěním stroje. Pokud je motor v chodu nebo ještě horký, nesmí se tankovat ani otvírat víko nádrže.

Dbejte na to, aby palivo nepřeteklo. Pokud palivo přeteče, motor se nesmí spouštět. Odstraňte na přístroji znečištěné místo a zabraňte jakémukoliv pokusu o zapalování, dokud se neodpaří výpary paliva.

Před prvním uvedením do provozu musí být motor bezpodmínečně naplněn motorovým olejem.

Před každým uvedením do provozu zkontrolujte stav oleje. Motorový olej příp. doplňte.

Před použitím provedte vždy vizuální kontrolu, abyste zjistili, zda není poškozen přístroj, především pak řezné nástroje, upevňovací díly a celá řezná jednotka.

⚠️ Před každým uvedením do provozu zkontrolujte všechny šroubové a zásuvné spoje, a rovněž ochranná zařízení z hlediska pevnosti a správného utažení a lehkosti chodu všech pohyblivých dílů.

Ochranná zařízení, která se nachází na stroji, je striktně zakázáno demontovat, měnit, použivat v rozporu s jejich určením nebo připevňovat ochranná zařízení jiných výrobců.

⚠️ Přístroj se nesmí používat, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotrebené a poškozené díly vyměňte.

Motor spustte až tehdy, jsou-li Vaše nohy v bezpečné vzdálenosti od řezných nástrojů.

Stroj při spouštění nenaklápějte.

Stroj nespouštějte, pokud stojíte před vyhazovacím otvorem.

Dbejte na bezpečný postoj, především na svazích. Nesečte na příliš strmých svazích. Buděte zvlášť opatrní, když měníte směr jízdy na svazích.

Budte maximálně opatrní, pokud se otáčíte a stroj táhnete k sobě.

Sekačku vypněte vždy, když ji přenášíte, nakláníte nebo se pohybujete mimo travnaté plochy. Počkejte, až se všechny rotující díly zastaví.

Pokud narazíte na cizí předmět nebo stroj začne vibrovat, musíte ho vypnout a vytáhnout nástrčku zapalovací svíčky. Zkontrolujte, zda není přístroj poškozen. Případné škody opravte.

Stroj ihned vypněte, jakmile dokončíte svou práci.

Stroj neodstavujte bezprostředně po vypnutí v uzavřených prostorách, ale nechte ho vychladnout venku.

Stroj nikdy neskladujte s benzínem v nádrži uvnitř budovy, ve které se mohou případně benzínové výpary dostat do kontaktu s otevřeným ohněm nebo jiskrami.

Při dlouhodobějším skladování uschovejte stroj jen s prázdnou nádrží.

Vyměňte vadné tlumiče hluku.

Neměňte regulované nastavení motoru a motor nepřetáčejte.

Údržba

Před všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky. Počkejte, až se všechny rotující díly zastaví a přístroj vychladne.

Stroj, především pak nádrž a motor, udržujte vždy v čistotě. Vyhazovací otvor a kryt pravidelně čistěte.

Všechny pohyblivé díly ošetřete ekologickým olejem.

Sběrný koš kontrolujte pravidelně z hlediska opotřebení a stárnutí.

Opravy přenechte kvalifi kovaným pracovníkům.

Používejte jen originální příslušenství a originální náhradní díly.

Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

Záruka

Záruční nároky dle přiloženého záručního listu.

Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamací v záruční době je třeba přiložit originální doklad o koupi s datem prodeje.

Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky.

Servis

Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole.

Sériové číslo:

Objednací číslo:

Rok výroby:

Prohlášení o shodě EU

GÜDE GmbH & Co. KG

Tímto prohlašujeme my, že koncepce a konstrukce uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.

Benzinová sekačka na trávu

510 A, 561 S-Plus, 561 Trike

Prohlášení o shodě EU

2006/42/EG

2004/108/EG

2000/14/EG & 2005/88/EG

Použité harmonizované normy

EN 836:1997 +A1+A2+A3

EN ISO 14982:2009

Způsob posouzení shody:

2000/14/EG - Annex V

Zaručená hladina akustického výkonu _W 510 A 96 dB(A)

561 S-Plus 98 dB(A)

561 Trike 98 dB(A)

Wolpertshausen, 2011-10-17 Helmut Arnold Jednatel

Technická dokumentace Joachim Bürkle

Plán prohlídek a údržby

Pravidelné údržbové období Před		každým uvedením do pro-vozu	Po 1 měsící Po 3		Po 6 měsících	Po 12 měsících	Po 24 měsících
			5 Provozní hodiny	25 Provozní hodiny	50 Provozní hodiny	100 Provozní hodiny	250 Provozní hodiny
Motorový olej(15W-40)	Kontrola	√
	Výměna		√		√
Vzduchový filtr	Kontrola	√
	Výměna				√
Zapalovací svíčka	KontrolaVyčistěte					√
	Výměna						√

Odpovídající údržbu provedte v uvedeném měsící nebo po uplynutí předepsaných provozních hodin - podle toho, co nastane dřív.

Vyhledávání poruch

Porucha	Příčina	Opatření
Motor nestartuje	Nebyla stisknuta páčka Start-Stop Stiskněte páčku Start-Stop
	Nebyl použit sytič Použijte sytič
	Nedostatek paliva Doplňte palivo
	Příliš dlouhá bovdenová lanka Bovdenová lanka seřidťe pomocí převlečné matice.
	nesprávné palivo, skladování bez vypuštění benzínové nádrže, nespráv-ný druh benzínu	Palivovou nádrž a karburátor vypustťe.Nalijte čerstvý benzín.
	Znečištěná zapalovací svíčka, (zbytky uhlíků na elektrodách), příliš velká vzdá-lenost elektrod	Svíčku vyčistěte, zkontrolujte tepelnou hodnotu svíčky, svíčku příp. vyměňte, na-stavte 0,6-0,8 mm
	Zapalovací svíčka je vlhká od benzínu (přesycený motor).	Zapalovací svíčku vysušte a opět nasadťe.
Tráva se nesbírá Ucpaný kanál		Vyčistěte vyhazovací kanál
		Vysypte sběrný koš
		sečte za suchého počasí

Technické Údaje

Benzínovej kosačky 510 A 561 S-Plus 561 Trike

Obj. č. 95345 95350 95355 95346

Obsah.... 140 cm ³ .... 173 cm ³ .... 173 cm ³

Max. výkon,

OHV 4-taktný motor, 3600 min ^-1 ...... 2,7 kW (3,7 PS)......3,8 kW (5,1 PS)......3,8 kW (5,1 PS)

Otáčky naprázdno 2850 min ^-1 2850 min ^-1 2850 min ^-1

Hmotnost 36 kg 38 kg 38 kg

Rozmer 1600 x 550 x 1000 mm 1600 x 560 x 950 mm 1520 x 580 x 1000 mm

Hladina akustického výkonů L _WA¹⁾ ......96 dB (A)......98 dB (A)......98 dB (A)

Čerpadlo použite až po pozornom prečítaní a porozumení návodu k obsluhe. Oboznámte sa s

Dodržujte všetky v návode uvedené bezpečnostné pokyny. Správajte sa zodpovedne voči tretím osobám.

Obsluha je zodpovedná za nehody či nebezpečenstvo voči tretím osobám.

Použitie Podl'a Predpisov

Prečítajte si návod na obsluhu

Používajte ochranu sluchu! Noste ochranné okuliare!

Pozor – horúci povrch! Nebezpečenstvo popálenia!

Výstraha pred odmrštenými predmetmi

Stroj nespúšťajte, ak stojíte pred vyhadzovacím otvorom.

Stroj ihned'vypnite, hned'ako dokončíte svoju prácu.

Vymeňte chybné tlmiče hluku.

Nemeňte regulované nastavenie motora a motor nepretáčajte.

Údrzba

Stroj, predovšetkým potom nádrž a motor, udržujte vždy v čistote. Vyhadzovací otvor a kryt pravidelne čistite.

Opravy prenechat' len kvalifi kovanému odbornému personálu.

Použité harmonizované normy

EN 836:1997 +A1+A2+A3

EN ISO 14982:2009

Garantovaná hladina akustického výkonu L 510 A 96 dB(A)

561 S-Plus 98 dB(A)

561 Trike 98 dB(A)

Wolpertshausen, 2011-10-17 Helmut Arnold Konatel

Technická dokumentácia Joachim Bürkle

Plán prehliadok a údržby
