NÁVOD K OBSLUZE 560 BS Pro GUDE

Originální návod k obsluze

SEKAČKA NA TRÁVÚ

Slovenčina SK 31

yutí životnosti sekačky prodejci, aby zajistil její likvidací v souladu s předpisy.

U sekačky pravidelně kontrolujte stupeň opotřebení a technický stav.

Dříve než uvedete přístroj do provozu, pročtěte si prosím pečlivě tento návod k obsluze.

A.V.2

Dotisky, a to i částečné, vyžadují schválení. Technické změny vyhrazeny.

Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze?

Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole.

Sériové číslo:

Objednací číslo:

Rok výroby:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Označení

B1

B2

B3

B4

B5

B6

B7

B8

B1: Před uvedením do provozu si přečtěte návod k obsluze a bezpečnostní pokyny a tyto dodržujte.
B2: Je-li motor v chodu, hrozí nebezpečí úrazu odmrštěnými předměty. Dodržujte bezpodmínečně bezpečnostní odstup.
B3: Během provozu dodržujte dostatečný odstup od žacího nože.
B4: Nebezpečí exploze - Motor tankujte jen ve vypnutém stavu.
B5: Jedovaté výfukové plyny – Přístroj používejte jen venku.
B6: Používejte ochranu sluchu a bezpečnostní ochranné brýle.
B7: Před opravou, údržbou a čištěním vypněte motor a vytáhněte zástrčku zapalovací svíčky.
B8: Pozor horký povrch – nebezpečí popálení.

Dodržujte prosím bezpodmínečně

BRIGGS&STRATTON

návod k motoru!!!

Technické údaje:

Obsah

Výška sekání Hmotnost

Záběr
Bezpečnost produktu:

Produkt odpovídá příslušným normám EU

Ochrana životního prostředí:

Odpad zlikvidujte odborně tak, abyste neškodili životnímu prostředí.

Obalový materiál z lepenky lze odevzdat za účelem recyklace do sběrny.

Vadné a/nebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren.

Recycling-System Interseroh

Obal:

Chraňte před vlhkem	Obal musí směřovat nahoru

Technické údaje

SEKAČKA NA TRÁVU PRO 460 BS
Typ motoru/obsah DOV 4-takt / 158 ccm
Volnoběžné otáčky	2800 min ^-1
Záběr	460 mm
Obsah koše 60 l
Nastavení výšky 7 štupňů (30 mm-75 mm)
Hladina hluku L	WA 96 dB
Hmotnost	32,5 kg
Rozměry (D x Š x V)	1300 x 570 x 990 (in mm)
Obj. č.	75400

SEKAČKA NA TRÁVU PRO 510 BS
Typ motoru/obsah HV 4-takt / 190 ccm
Volnoběžné otáčky	2800 min ^-1
Záběr	510 mm
Obsah koše 60 l
Nastavení výšky 7 štupňů (30 mm-75 mm)
Hladina hluku L	WA 98 dB
Hmotnost	35,6 kg
Rozměry (D x Š x V)	1400 x 570 x 1000 (in mm)
Obj. č.	75405

SEKAČKA NA TRÁVU PRO 560 BS
Typ motoru/obsah HV 4-takt / 190 ccm
Volnoběžné otáčky	2800 min ^-1
Záběr	560 mm
Obsah koše 70 l
Nastavení výšky 7 štupňů (30 mm-75 mm)
Hladina hluku L	WA 98 dB
Hmotnost	41 kg
Rozměry (D x Š x V)	1520 x 650 x 1000 (in mm)
Obj. č.	75410

Objem dodávky a popis přístroje (obr. 1, 2, 3)

1. Posuvná rukojet'
2. Boční výhoz
3. Rychloupínací páčka
4. Vzduchový filtr
5. Zapalovací svíčka
6. Výfuk/tlumič hluku
7. Páčka pro nastavení výšky
8. Sběrný koš
9. Reverzní startér
10. Typový štítek
11. Provozní páčka (páčka pro samočinné vypnutí)
12. Páka pohonu
13. Páka sytiče na panelu

PROHLÁŠENÍ O SHODĚ EU

Tímto prohlašujeme my,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Německo

že koncepce a konstrukce níže uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu.

V prípadě změny prístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.

Označení prístrojů:

SEKAČKA NA TRAVU PRO 460 BS

SEKAČKA NA TRAVU PRO 510 BS

SEKAČKA NA TRAVU PRO 560 BS

Obj. č.:

75400

75405

75410

Příslušné směrnice EU:

2006/42/EC

2004/108/EC

2000/14/EC & 2005/88/EC

Použité harmonizované normy:

EN 836/A3:2004

EN ISO 14982:2009

Certifikační místo:

TUV SUD Product Service GmbH

Ridlerstrasse 65

D-80339 München

Německo

Referenční čísla #75400

Z1A 09 11 60822 247

Z2 10 04 60822 256

OR/005514/029

e11*97/68SA*2004/26*0748*01

Referenční čísla #75405

Z1A 09 11 60822 247

Z2 10 04 60822 256

OR/005514/030

e11*97/68SA*2004/26*0296*01

Referenční čísla #75410

Z1A 10 08 60822 303

Z2 10 08 60822 301

OR/005514/036

e11*97/68SA*2004/26*0296*01

Datum/podpis výrobce: 08.11.2010

Údaje o podepsaném: jednatel

pan Arnold

Technická dokumentace: J. Bürkle FBL; QS

Záruka

Záruka se vztahuje výlučně na vady materiálu nebo výrobní vady. Při uplatňování reklamace v záruční době přiložte originální doklad o koupi s datem koupě. Ze záruky je vyloučeno neodborné použití jako např. přetížení přístroje, násilné použití, poškození cizí osobou nebo cizím předmětem. Nedodržení návodu k použití a návodu k montáži a normální opotřebení je rovněž vyloučeno ze záruky.

Bezpečnostní pokyny

DÜLEŽITÉ: Sekačka na trávu může amputovat prsty na nohou či rukou a odhazovat různé předměty. Nedodržení níže uvedených bezpečnostních předpisů může vést k vážným poraněním.

⚠️ VÝSTRAHA: Abyste zabránili neúmyslnému nastartování přístroje při seřizování, přepravě nebo údržbě, vždy odpojte kabel zapalovací svíčky.

VÝSTRAHA: Výfukové plyny a jejich jednotlivé komponenty obsahují resp. emitují chemikálie, které

působí jako karcinogeny, mohou poškodit plod nebo vyvolat poruchy plodnosti.

⚠️ VÝSTRAHA: Tlumič i jiné součásti motoru se mohou za provozu stroje velmi zahřát a po vypnutí motoru zůstávají ještě horké. Nedotýkejte se těchto součástí, abyste zabránili popáleninám.

⚠️ VÝSTRAHA Je-li motor v chodu, nikdy nesahejte do otevřeného bočního výhozu!!!

Pročtěte si pečlivě tento návod k obsluze. Seznamte se s jeho obslužnými prvky a správným používáním.

Ruce a nohy udržujte v bezpečné vzdálenosti od rotujících součástí. Udržujte bezpečný odstup od výhozu stroje.

Upozornění: nedotýkejte se rotujících součástí stroje.

Přístroj by měly provozovat pouze odpovědné osoby, které se seznámily s návodem k obsluze.

Pečlivě prohledejte terén, na kterém budete přístroj používat. Odstraňte veškeré předměty, které by přístroj mohl při práci odhodit.

Sekačku nepoužívejte, jsou-li v jeho bezprostřední blízkosti osoby (zejména děti) nebo zvířata.

Při sekání noste pevnou obuv a dlouhé kalhoty. Nikdy nesekejte bosi ani v otevřených sandálech.

Není-li to naléhavě nutné, vyhněte se pohybu se sekačkou vzad. Jdete-li vzad, dívejte se dozadu a pod sebe.

Nikdy sekačku nepoužívejte s poškozenými či chybějícími ochrannými zařízeními, např. vyhazovací klapkou nebo sběrnými košem.

Používejte pouze příslušenství povolené výrobcem.

Při přecházení cest nebo silnic vypněte nůž.

Vypněte motor a povolte zapalovací svíčku.

• před uvolňování zablokovaných součástí nebo čištěním ucpaného vyhazovacího kanálu
• před kontrolou, čištěním nebo různými pracemi na sekačce
• po zachycení cizího tělesa sekačkou. Zkontrolujte, zda sekačka není poškozená, případná poškození před opětovným zapnutím sekačky odstraňte.
• pokud sekačka nezvykle silně vibruje (hned zkontrolujte)

Před sejmutím sběrného koše vypněte motor a počkejte, až se nůž zcela zastaví.

Sekejte pouze za denního světla nebo při dostatečném umělém osvětlení.

Přístroj neobsluhujte pod vlivem alkoholu nebo drog.

Nikdy nesekejte v mokré trávě.

Dávejte pozor, kam kladete nohy a pevně přidržujte vodicí rukojeť.

Sekačku ved'te krokem.

Před spuštěním motoru uvolněte spojku pro pohon kol.

Vadné tlumiče vyměňte.

Při práci se sekačkou noste vždy ochranné brýle.

Odstraňte různé překážky, např. kameny a větve.

Zkontrolujte, zda terén nemá nerovnosti, ve vysoké trávě mohou být skryty překážky.

Nesekejte v blízkosti svahů a příkopů. Mohli byste ztratit stabilitu a rovnováhu.

Přístroj nepoužívejte na velmi strmém terénu.

Uvědomte si, že majitel nebo uživatel je odpovědný za úrazy a ohrožení jiných osob i za věcné škody.

Bud'te pozorní a sekačku vypněte, jsou-li v blízkosti děti.

Na svahu sekejte po vrstevnici, nikdy ne do kopce či s kopce.

Nikdy nedovolte dětem nebo jiným osobám, které nejsou seznámeny s návodem k obsluze, aby tento stroj provozovaly. Věk uživatele může být omezen místními ustanoveními.

VÝSTRAHA: Benzín je vysoce hořlavý.

Benzín ukládejte pouze v nádobách k tomu určených.

Nádrž doplňujte pouze venku a při tom nekuřte.

Benzín doplňujte před spuštěním motoru.

Uzávěr nádrže nikdy neotvírejte a nedoplňujte benzín, je-li motor horký nebo v chodu.

Pokud dojde k rozlití benzínu, v žádném případě se nepokoušejte nastartovat.

Přístroj odneste pryč a zabraňte vzniku zápalného zdroje v okolí rozlitého benzínu.

Zajistěte bezpečnou výměnu benzínové nádrže a uzávěrů.

Před použitím sekačky vždy zkontrolujte, zda není poškozený nebo opotřebený nůž, šrouby nože a sekací zařízení. Opotřebené nebo poškozené nože a šrouby vyměňujte vždy v celé sadě, abyste zabránili nevyváženosti stroje.

Na ochranných zařízeních neprovádějte žádné změny. Pravidelně kontrolujte jejich řádnou funkci.

Přístroj udržujte čistý, bez znečištění travou, listím nebo jinými nečistotami.

Vyteklý olej nebo benzín vždy odstraňte.

Před uložením sekačky do uzavřených prostor nechte vychladnout motor.

Bud'te zvlášť opatrní, když měníte na svahu směr.

Nikdy nenastavujte výšku kol při běžícím motoru.

Zařízení na sběr trávy může vlivem opotrebení nebo poškození ztratit svou funkčnost a může docházet k odhazování předmětů.

Součásti sekačky pravidelně kontrolujte a v případě potřeby je vyměňte za náhradní díly doporučené výrobcem.

Nůž sekačky je velmi ostrý. Nebezpečí poranění! Bud'te zvlášť opatrní při údržbě nože, noste ochranné rukavice nebo obalte bríty.

Neměňte základní nastavení motoru a vyhýbejte se jeho přetěžování.

Bud'te zvlášť ostražití, když sekačku otáčíte nebo přitahujete k sobě.

Je-li třeba sekačku naklonit nebo nadzvednout, abyste přejeli jinou plochu než trávu, nebo vezete-li sekačku k sekané ploše resp. z ní, vypněte nůž.

Před spuštěním motoru povolte všechny spojky nožů a pohonu.

Motor startujte podle návodu k obsluze a dávejte pozor, aby Vaše nohy byly v bezpečné vzdálenosti od nože.

Při startování sekačku nenaklánějte s výjlmkou případů, kdy je to nutné. V tom případě ji nenaklánějte více, než je nutné a zvedejte vždy stranu, která je od Vás odvrácená.

Nespouštějte motor, stojíte-li před vyhazovacím otvorem.

Je-li motor v chodu, sekačku nikdy nezvedejte ani nepřenášejte.

Při vypnutí motor snižte nastavení brzdy. Je-li motor vybaven uzavíracím ventilem, po sekání uzavřete přívod benzínu.

Na svazích dbejte vždy na bezpečný postoj.

Spalovací motor nenechávejte běžet v uzavřených prostorách, ve kterých se může hromadit nebezpečný oxid uhelnatý.

Montáž/Příprava

POZOR: Veškeré montážní a údržbové práce je podmínečně nutné provést při vypnutém motoru!

Před sestavením své nové sekačky nebo jejím spuštěním si přečtěte celý návod k obsluze.

DÚLEŽITÉ: Sekačka se dodává bez oleje a benzínu.

Vybalení sekačky

Sekačku vyjměte z kartonu a zkontrolujte, zda v obalu nezůstaly nějaké volné součásti.

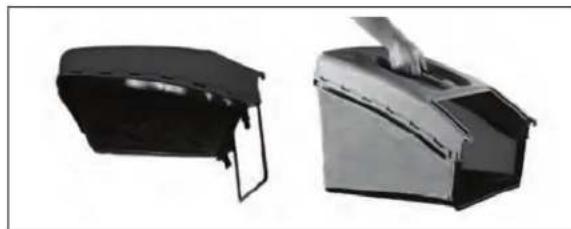

Montáž sběrného koše

Sběrný koš vyjměte z obalu a připevněte podle obrázku k příslušnému rámu.

DÜLEŽITÉ: Rukojeť rozebírejte opatrně, aby nedošlo k sevření či poškození kabelů.

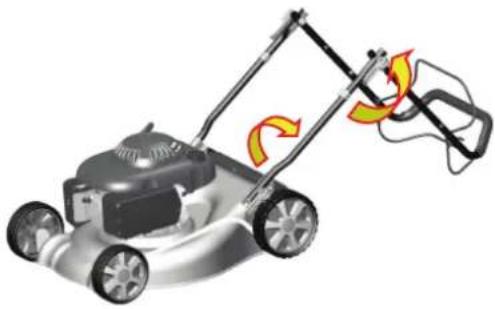

Rukojeť zvedejte tak dlouho, až zaklapne v pracovním postavení.

Odstraňte ochranný obal, zdvihněte horní části rukojeti a smontujte ji se spodní částí.

Dotáhněte pojistné šrouby na obou stranách rukojeti.

Odstraňte ochranný obal obslužného madla v horní části.

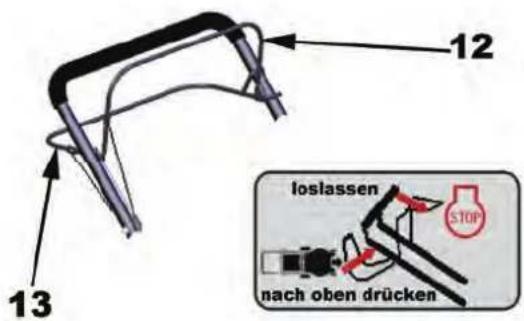

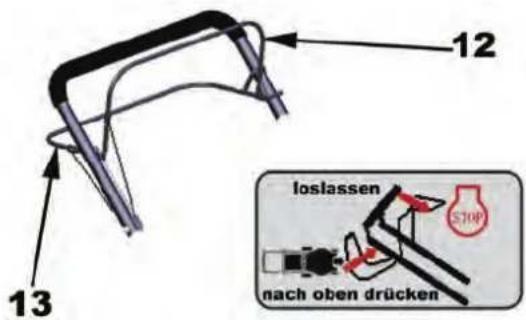

Provozní páčka (páčka pro samočinné vypnutí) (12) - při startování tlačte páčku směrem k rukojeti. Chcete-li vypnout motor, páčku uvolněte.

Páka pohonu (13) se používá, chcete-li, aby se sekačka pohybovala dopředu.

Když je zasunutý mulčovací klín, tráva se nevyhazuje, ale sekací nože ji rozmělní a tráva zůstane jako povrchové hnojení na trávníku (boční výhoz musí být uzavřen).

Sekání a sběr

Tráva se sbírá do sběrného koše (je-li tráva vlhká či mokrá, snižujte to kapacitu koše). Chcete-li koš upevnit na sekačku, nadzvedněte krycí desku a sběrný koš zavěste.

Sekání (bez sběrného koše)

Posekaná tráva se odkládá v pruzích.

Sekání (boční výhoz)

Posekaná tráva se odkládá bočně v pruzích. Zvedněte boční klapku a háky bočního výhozu zavěste na osu boční klapky. Poté pustě boční klapku dolů a ujistěte se, zda je boční výhoz dobře připevněn.

Přestavba na „mulčování“

Montáž a demontáž příslušenství musí vždy probíhat při nutém motoru.

Montáž

Do vyhazovacího kanálu zavedte mulčovací klín a zaaretujte jej tak, aby byl mulčovací klín jištěn samojisticím hákem.

Ujistěte se, prosím, že mulčovací klín je po přestavbě pevně namontován.

Pozor!!! Používejte pouze originální vybavení od výrobce.

Demontáž

Uprostřed stiskněte palcem a mulčovací klín vytáhněte.

Pozor!!!

Pokud by došlo během mulčování k ucpání sekačky, snižte rychlost pojezdu, aby nůž mohl trávu déle rozmělňovat a rozprostírat na trávníku. Nashromážděnou trávu nikdy neodstraňujte rukou.

Ovládání pohonu

Samohybný pojezd se ovládá takto:

Stiskněte provozní páčku (páčku pro samočinné vypnutí) (12) směrem k rukojeti a současně s tím tlačte k rukojeti páku pohonu (13). Pohyb vpřed se zastaví uvolněním páky pohonu (13).

Nastavení výšky sekání

V závislosti na požadované výšce sekání je třeba nastavit výšku kol. Pomocí páky (8) nastavte výšku podle svých představ. U většiny sekaček je nejvhodnější střední poloha.

Doplnění oleje před nastartováním

DÜLEŽITÉ

Stav oleje je třeba zkontrolovat před každým použitím. V případě potřeby dolijte olej ke značce na olejové měrce.

Doplňování paliva (bezolovnatý benzín)

Palivo se dolévá plnicím otvorem v nádrži. Dbejte, abyste benzín nerozlií. Používejte obvyklý, čistý bezolovnatý benzín. Benzín nemíchejte s olejem. Kupujte vždy jen přiměřené množství benzínu tak, abyste jej spotřebovali do 30 dnů.

VÝSTRAHA: Rozlity olej nebo benzín setřete. skladujte, nerozlévejte, nepoužívejte v blízkosti vřeného ohně.

VÝSTRAHA: Paliva obohacená alkoholem (gasohol) nebova s příměsí etanolu či metanolu mohou přitahovat vlhkost následného vzniku kyseliny. Čistý benzín tak může vesledku dlouhého skladování poškodit palivový systém toru. Chcete-li předejít problémům s motorem, měli byste vový systém před uložením na dobu delší než 30 dnů rázdnit. Vypustěte palivovou nádrž, nastartujte motor a nte jej běžet, dokud nejsou palivový systém a karburátor zdně. Každou sezónu nalijte čerstvé palivo. Viz také pokyny uskladnění. Nikdy do palivové nádrže nelijte čistící středky za účelem vyčištění motoru či karburátoru. Můžete způsobit neopravitelné poškození motoru.

Startování motoru

1 12 Obr. ke start. motoru

Při startu se nejprve ujistěte, že zapalovací svíčka je na svém místě a v přístroji je dostatečné množství oleje a benzínu.

UPOZORNĚNÍ: Kvůli ochrannému olejovému filmu na vnitřním povrchu motoru může motor při prvním nastartování kouřit. To považujte za normální.

1.

Páka

sytiče na panelu

2.

Provozní páčku (páčku pro samočinné vypnutí) (12) tlačte k posuvné rukojeti (1).

3.

Při zatažené provozní páčce (páčce pro samočinné vypnutí) (12) nyní vytahujte pomalu nahazovací šňůru (10), až učitíte lehký odpor, pak silně zatáhněte za nahazovač, až motor naskočí.

UPOZORNĚNÍ: Při chladném počasí nebo po delším odstavení stroje může být nutné opakovat první kroky několikrát.

Zastavení motoru

Chcete-li motor zastavit, uvolněte provozní páčku (páčku pro samočinné vypnutí) (12).

VÝSTRAHA! Po vypnutí motoru se nůž ještě několik vteřin točí. Pokud byste chtěli nechat sekačku ležet bez dozoru, odpojte víčko zapalovací svíčky.

Důležité tipy a rady pro sekání trávy!!!

Za určitých podmínek, např. při velmi vysoké trávě, může být nutné nastavit větší výšku sekání, aby se snížila námaha při tlačení sekačky, odstranilo přetížení motoru a zabránilo uvíznutí trávy v sekačce. Je možné, že také budete muset snížit rychlost pojezdu sekačky a/nebo plochu posekat opakovaně.

Odvětrávací otvory ve sběrném koši se mohou ucpat, pokud nebudete koš pravidelně čistit. Sběrný koš čistěte pravidelně vodou a před použitím jej nechte vyschnout.

Horní část motoru v místě startéru udržujte v čistotě. Tím se zlepší proudění vzduchu a zvýší životnost motoru.

Sekejte pouze při suchém počasí.

Nože udržujte neustále ostré.

Údržba

Originální náhradní díly dodává zákaznický servis a prodejci. Každoroční údržbou a kontrolou bezpečnostních prvků se doporučuje pověřit autorizovaný servis. Pro údržbu a náhradní díly se prosím spojte s Vaším prodejcem.

DÜLEŽITÉ – Pravidelná údržba je nevyhnutelná pro konstantní provozní spolehlivost a udržení původního výkonu přístroje.

Veškeré šrouby a matice udržujte dotažené tak, abyste si byli jisti, že přístroj je v provozně spolehlivém stavu. Pravidelná údržba je nezbytná pro bezpečnost a bezporuchový provoz.

Přístroj s palivem nikdy neukládejte v uzavřených místnostech, neboť odpařující se palivo se může vznítit.

Před uložením v uzavřených místnostech je nutno přístroj nechat zchladnout a vypustit z něho palivo.

Abyste minimalizovali riziko požáru, udržujte motor a výfukový tlumič i palivovou nádrž čisté a beze stop trávy, listí a tuků. Posekanou trávu neukládejte společně se sekačkou.

Z bezpečnostních důvodů se vyhněte používání přístroje s opotřebenými resp. poškozenými součástmi. Vadné součásti nahradťe novými, neopravujte je. Používejte jen originální náhradní díly a originální náhradní nože. Součásti, které mají jinou než předepsanou kvalitu, mohou přístroj poškodit a ohrozit Vaši bezpečnost.

Je-li nutné vyprázdnit palivovou nádrž, provádějte to venku a při studeném motoru.

Při montáži a seřizování nožů noste pevné ochranné rukavice.

U nožů po nabroušení zkontrolujte správný směr otáčení a vyváženost.

U samozavíracího krytu a sběrného koše kontrolujte pravidelně opotrebení a znečištění.

Vždy, když přístroj musíte přepravovat, držet v rukou nebo naklánět, noste bezpečnostní rukavice.

Přístroj uchopte vždy v místech, která zaručují bezpečné držení. Berte v úvahu hmotnost přístroje a její rozložení.

Čištění

Přístroj před každým použitím pečlivě omyjte vodou, zevnitř odstraňte trávu a bláto – zabráníte tak zaschnutí nečistot uvnitř přístroje a problémům při přístím startu.

Nátěr uvnitř skříně se může časem odřít. Abyste předešli pozdější korozi přístroje, opatřete odřená místa antikorozním nátěrem.

Jednou nebo dvakrát za rok sejměte kryt převodovky a kartáčem nebo tlakovým vzduchem očistěte prostor kolem řemenic a hnacích řemenů.

Jednou za sezónu byste měli vyčistit vnitřek hnacích kol. Obě kola demontujte. Ozubená kola a jejich okraje očistěte tlakovým vzduchem nebo kartáčem od trávy a nečistot.

Demontáž nože

Za účelem čištění/ostření/výměny

Pozor!!! Před demontáží je nutno nejprve odpojit zástrčku zapalovací svíčky.

Při demontáži nožů povolte šroub.

Smontujte opět podle obrázku. Dotáhněte šrouby. Krouticí moment 40 Nm. Při výměně nožů byste měli vyměnit i šroub.

Benzín nesmí v palivové nádrži zůstat déle než 1 měsíc. Sekačku pravidelně čistěte a uložte ji do suché, uzavřené místnosti.

Životní prostředí

Pro ochranu životního prostředí byste měli věnovat zvláštní pozornost následujícím bodům:

Používejte vždy čistý bezolovnatý benzín.

Používejte vždy nálevku a/nebo konev s regulací stavu, abyste zabránili rozlití paliva při tankování.

Palivovou nádrž nenaplňujte až po okraj.

Nenechte přetéci motorový olej.

Při výměně oleje se ujistěte, že použitý olej bude zlikvidován v souladu s předpisy. Zabraňte rozlití oleje.

Olejové filtry neodhazujte do komunálního odpadu, ale odevzdávejte jej v příslušné sběrně.

Je-li vadný tlumič, vyměňte jej. Při opravách používejte originální náhradní díly.

Seřízením karburátoru pověřte vždy odborníka.

Filtr čistěte vždy podle instrukcí.

Doporučujeme vrátit sekačku po uplynutí životnosti sekačky prodejci, aby zajistil její likvidací v souladu s předpisy. U sekačky pravidelně kontrolujte stupeň opotřebení a technický stav.

Chování v případě nouze

Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc.

Chraňte zraněného před dalšími úrazy a uklidněte jej.

Kvůli případné nehodě musí být na pracovišti vždy po ruce lékárnička první pomoci dle DIN 13164. Materiál, který si z lékárničky vezmete, je třeba ihned doplnit.

Pokud požadujete pomoc,

uved'te tyto údaje:

1. Místo nehody
2. Druh nehody
3. Počet zraněných
4. Druh zranění

DIAGNOSTIKA PORUCH

MOTOR NESTARTUJE	Možná příčina	Náprava
Kontrola paliva	Nedostatek paliva	Doplnit palivo
	Špatné palivo, uložení stroje bez vyprázdnění benzínové nádrže, špatný druh benzínu.	Vyprázdnit palivovou nádrž a karburátor.Dolít čerstvý benzín.
Kontrola zapalovací svíčky	Špatná, znečištěná nebo špatně nastavená zapalovací svíčka	Vyměnit zapalovací svíčku.
	Zapalovací svíčka je mokrá od benzínu (zahlcený motor).	Svíčku vysušit a znovu nasadit.
Motor nechte opravit u prodejce nebo se informujte v příručce.	Ucpaný palivový filtr, špatné nastavení karburátoru resp. zapalování, zalepené ventily apod.	Vadné součásti vyměňte nebo (je-li to nutné) opravte.
Vadný pohyb vpřed	Příliš dlouhý tah	Změnit nastavení tahu
Tráva se nesbírá Ucpaný kanál,	plný sběrný koš,příliš mokrá tráva	Vyčistit vyhazovací kanál,vyprázdnit sběrný koš,sekat při suchém počasí
Motor nestartuje, přestože je stisknuta páčka pro samočinné vypnutí (11)	Příliš dlouhý tah páčky pro samočinné vypnutí	Páčku pro samočinné vypnutí zkraťte pomoci stavěcí matice.

B1: Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné pokyny a dodržujte ich.
B2: Ak je motor v chode, hrozí nebezpečenstvo úrazu odmrštenými predmetmi. Dodržujte bezpodmienečne bezpečnostný odstup.
B3: Počas prevádzky dodržujte dostatočný odstup od žacieho noža.
B4: Nebezpečenstvo explózie – Motor tankujte len vo vypnutom stave.
B5: Jedovaté výfukové plyny – Prístroj používajte len vonku.
B6: Používajte ochranu sluchu a bezpečnostné ochranné okuliare.
B7: Pred opravou, údržbou a čistením vypnite motor a vytiahnite zástrčku zapalovacej sviečky.
B8: Pozor horúci povrch – nebezpečenstvo popálenia.

Dodržujte, prosím, bezpodmienečne

BRIGGS&STRATTON

návod k motoru!!!

Technické údaje:

Obsah

Vol'nobežné otáčky

Výška kosenia Hmotnost

Objem

Záber
Bezpečnost' produktu:

Produkt zodpovedá príslušným normám EÚ

Použité harmonizované normy:

EN 836/A3:2004

EN ISO 14982:2009

Dátum/podpis výrobcu: 08.11.2010

Údaje o podpísanom: konatel'

pán Arnold

Technická dokumentácia: J. Bürkle FBL; QS

Záruka

Pred odobratím zberného koša vypnite motor a počkajte, až sa nôž celkom zastaví.

Nikdy nekoste v mokrej tráve.

Dávajte pozor, kam kladiete nohy a pevne pridržujte vodiacu rukovát.

Kosačku ved'te krokom.

Pred spustením motora uvol'nite spojku na pohon kolies.

Chybné tlmiče vymeňte.

Pri práci s kosačkou noste vždy ochranné okuliare.

Nekoste v blízkosti svahov a priekop. Mohli by ste stratit stabilitu a rovnováhu.

Nádrž doplňujte iba vonku a pri tom nefajčite.

Benzín doplňujte pred spustením motora.

Uzáver nádrže nikdy neotvárajte a nedoplňujte benzín, ak je motor horúci alebo v chode.

Prístroj odneste preč a zabráňte vzniku zápalného zdroja v okolí rozliateho benzínu.

Zaistite bezpečnú výmenu benzínovej nádrže a uzáverov.

Bud'te zvlášť opatrní, ked' meníte na svahu smer.

Bud'te zvlášť ostražití, ked' kosačku otáčate alebo prit'ahujete k sebe.

Nespúšt'ajte motor, ak stojíte pred vyhadzovacím otvorom.

Ak je motor v chode, kosačku nikdy nezdvíhajte ani neprenášajte.

Pri vypnutí motora znížte nastavenie brzdy. Ak je motor vybavený uzatváracím ventilom, po kosení uzavrite prívod benzínu.

Rukováť zdvíhajte tak dlho, až zaklapne v pracovnom postavení.

Páka pohonu (13) sa používa, ak chcete, aby sa kosačka pohybovala dopredu.

Prestavba na „mulčovanie“

Do vyhadzovacieho kanála zavedte mulčovací klin a zaaretujte ho tak, aby bol mulčovací klin istený samoistiacim hákom.

Uistite sa, prosím, že mulčovací klin je po prestavbe pevne namontovaný.

Uprostred stlačte palcom a mulčovací klin vytiahnite.

Pozor!!!

Samohybná jazda sa ovláda takto:

primerané množstvo benzínu tak, aby ste ho spotrebovali do 30 dní.

Nože udržujte neustále ostré.

Údržba

Pri nožoch po nabrúsení skontrolujte správny smer otáčania a vyváženost'.

Pri samozatváracom kryte a zbernom koši kontrolujte pravidelne opotrebovanie a znečistenie.

Vždy, ked' prístroj musíte prepravovat', držat' v rukách alebo nakláňat', noste bezpečnostné rukavice.

Raz za sezónu by ste mali vyčistiť vnútro hnacích kolies. Obe kolesá demontujte. Ozubené kolesá a ich okraje očistite tlakovým vzduchom alebo kefou od trávy a nečistôt.

Demontáž noža

Palivovú nádrž nenaplňujte až po okraj.

Pri výmene oleja sa uistite, že použitý olej bude zlikvidovaný v súlade s predpismi. Zabráňte rozliatiu oleja.

Nastavením karburátora poverte vždy odborníka.

Odporúčame vrátit' kosačku po uplynutí životnosti kosačky predajcovi, aby zaistil jej likvidáciu v súlade s predpismi.

Pri kosačke pravidelne kontrolujte stupeň opotrebovania a technický stav.
