RT-AC 480/100/10 D - Kompresor EINHELL - Bezplatný návod k obsluze

Značka	Einhell
Model	RT-AC 480/100/10 D
Typ produktu	Vzduchový kompresor
Napájení	400 V / 3~ / 50 Hz
Výkon motoru	3,0 kW (4,0 PS)
Rychlost otáčení	2850 min⁻¹
Max. provozní tlak	10 bar
Objem nádrže	100 litrů
Teoretický sací výkon	480 l/min
Hladina akustického výkonu	94,4 dB
Hladina akustického tlaku	74,4 dB
Stupeň krytí	IP44
Hmotnost	81 kg
Nastavení tlaku	Regulátor manostatu (8 bar zapnutí / 10 bar vypnutí)
Rychlospojky	2x rychlospojka (nastavený a nenastavený tlak)
Běžná údržba	Denní vypouštění kondenzátu, kontrola hladiny oleje, čištění sacího filtru každých 300 h
Mazání	Olej SAE 15W/40 nebo ekvivalent
Bezpečnost	Bezpečnostní ventil, nadproudový spínač, ochrana proti hluku (povinná ochrana sluchu)
Náhradní díly	K dostání na objednávku (ref. typ + číslo výrobku + identifikační číslo)
Záruka	2 roky (mimo profesionální použití)

Často kladené otázky - RT-AC 480/100/10 D EINHELL

Jak uvést do provozu kompresor RT-AC 480/100/10 D?

Před uvedením do provozu namontujte kola, rychlospojku pro tlak v nádobě, přepravní rukojeť a vyměňte přepravní zátku za olejový uzávěr. Zkontrolujte hladinu oleje. Zapojte do třífázové zásuvky 400 V. Zkontrolujte směr otáčení motoru (šipka na řemenu). Použijte spínač Zap/Vyp (zelené/červené tlačítko).

Jaký olej použít a jak ho vyměnit?

Používejte olej SAE 15W/40 nebo ekvivalent. Pro výměnu vypněte motor, odpojte zástrčku, odšroubujte vypouštěcí zátku oleje (15) na čerpadle, zachyťte olej do nádoby. Plňte otvorem (14) až po rysku MAX na průhledítku (16). Vyměňte olej po 100 h provozu, poté každých 500 h.

Jak nastavit výstupní tlak?

Použijte regulátor tlaku (7) k nastavení tlaku odečteného na manometru (6). Nastavený tlak je k dispozici na rychlospojce (5). Manostat je přednastaven z výroby: zapnutí při 8 barech, vypnutí při 10 barech.

Proč kompresor nestartuje?

Zkontrolujte síťové napětí, kabel, zásuvku a pojistku. Pokud je venkovní teplota nižší než +5°C, motor může mít potíže se startem. Při přehřátí nadproudový spínač přeruší napájení; nechte vychladnout. Vyhněte se příliš dlouhým prodlužovacím kabelům.

Jak vyčistit sací vzduchový filtr?

Povolte dva šestihranné šrouby (B) filtru (1), odstraňte poloviny krytu, vyklepejte prach, poté profoukněte stlačeným vzduchem o nízkém tlaku (asi 3 bar). Vše smontujte zpět. Provádějte tuto operaci alespoň každých 300 provozních hodin.

Co dělat při poklesu tlaku nebo nedostatku stlačeného vzduchu?

Zkontrolujte hadicové spoje a nářadí na úniky. Zkontrolujte rychlospojku. Ujistěte se, že je regulátor tlaku dostatečně otevřen. Pokud tlak nestoupá, může být vadný zpětný ventil nebo opotřebená těsnění; nechte je vyměnit odborníkem.

Jak vypustit kondenzát z nádrže?

Každý den otevřete závitovou vypouštěcí zátku (11) na dně nádrže (2). Pozor: kondenzát obsahuje zbytky oleje. Zachyťte jej a zlikvidujte ve vhodném sběrném místě.

Jaké jsou základní bezpečnostní pokyny?

Používejte ochranu sluchu (chrániče sluchu), protože hladina hluku dosahuje 94 dB. Nikdy nemiřte vzduchovou pistolí na osoby. Při stříkání používejte ochranné brýle. Nestříkejte hořlavé kapaliny (bod vzplanutí <55°C). Udržujte pracovní oblast čistou a dobře větranou.

Jak objednat náhradní díly?

Pro objednání mějte připraven typ zařízení (RT-AC 480/100/10 D), číslo výrobku, identifikační číslo a číslo požadovaného dílu. Ceny naleznete na webu www.isc-gmbh.info.

Mohu tento kompresor používat v profesionálním prostředí?

Ne, toto zařízení je určeno pro soukromé použití (kutilství). Profesionální, řemeslné nebo průmyslové použití ruší záruku a může představovat riziko. Výrobce nenese odpovědnost v případě nesprávného použití.

NÁVOD K OBSLUZE RT-AC 480/100/10 D EINHELL

© Warnung vor elektrischer Spannung
GB Beware of electrical voltage
© Attention à la tension électrique
① Fate attenzione alla tensione elettrica
DK® Advarsel mod elektrisk spænding
⑧ Figyelmeztetés a villamos feszültség elöl
HR BIH Upozorenje na električni napon
⑧Upozorenje na električni napon
©ZVarování před elektrickým napětím
SK Výstraha pred elektrickým napätím

© Warnung vor heißen Teilen
GB Beware of hot parts
© Attention aux pièces brûlantes
① Fate attenzione alle parti molto calde
DK N Advarsel mod varme dele
⑧ Figyelmeztetés a forró részek elöl.
HR(M) Upozorenje na vruće dijelove
®Upozorenje na vruće delove
©Z Varování před horkými díly
SK Výstraha pred horúcimi dielmi

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze. Dobře si ho uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním i tento návod k obsluze.

Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

1.1 Všeobecné bezpečnostní pokyny

⚠ Pozor! Při použití tohoto kompresoru je třeba na ochranu proti úderu elektrickým proudem, nebezpečí úrazu a požáru dbát následujících bezpečnostních opatření. Přečtěte si a dbejte těchto pokynů, ještě než začnete přístroj používat.

Tento přístroj není určen k tomu, aby ho obsluhovaly osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedostatkem znalostí, leda že by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

1. Udržujte pracoviště v pořádku

- Nepořádek na pracovišti představuje nebezpečí úrazu.

2. Berte na vědomí vlivy prostředí

- Nevystavujte kompresor dešti. Nepoužívejte kompresor ve vlhkém nebo mokrém prostředí. Postarejte se o dobré osvětlení. Nepoužívejte kompresor v blízkosti hořlavých kapalin nebo plynů.

3. Chraňte se před úderem elektrickým proudem

- Vyhýbejte se tělesnému kontaktu s uzemněnými částmi, např. rourami, topnými tělesy, sporáky, ledničkami.

4. Nepouštějte do blízkosti děti!

- Nenechejte jiné osoby dotýkat se kompresoru a kabelu, nepouštějte je na své pracoviště.

5. Kompresor uschovávejte bezpečně

- Nepoužívaný kompresor by měl být uložen v suché, uzavřené místnosti a nedosažitelně pro děti.

6. Kompresor nepretěžujte

- Lépe a bezpečněji se pracuje v udaném rozsahu výkonu.

7. Noste vhodné pracovní oblečení

- Nenoste široké oblečení a šperky. Mohly by být zachyceny pohyblívými částmi. Pří práci na volném prostranství jsou vhodné gumové rukavice a pevná neklouzající obuv. V případě dlouhých vlasů noste vlasovou sit'ku.

8. Nepoužívejte kabel pro jiné účely

- Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

9. Kompresor pečlivě ošetřujte

- Udržujte kompresor čistý, abyste mohli dobře a bezpečně pracovat. Dbejte předpisů na údržbu. Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechejte obnovit uznaným odborníkem. Pravidelně kontrolujte prodlužovací kabel a poškozený nahrad'te.

10. Vytáhněte sít'ovou zástrčku

- Před nepoužíváním, před údržbou.

11. Vyhýbejte se nechtěnému náběhu

- Přesvědčte se, že je při připojení na elektrickou sít' vypínač vypnut.

12. Prodlužovací kabel na volném prostranství

- Na volném prostranství používejte pouze pro to schválené a příslušně označené prodlužovací kabely.

13. Bud'te stále pozorní

- Pozorujte svoji práci. Pracujte rozumně. Nepoužívejte nářadí, když jste nekoncentrovaní.

14. Zkontrolujte svůj kompresor na poškození

- Před dalším použitím kompresoru pečlivě překontrolovat bezvadnou funkci a příslušnou funkci ochranných zařízení nebo lehce poškozených částí. Překontrolujte, zda je v pořádku funkce pohyblivých částí, jestli neuvázly nebo jestli nejsou poškozeny. Všechny části musí být správně namontovány a poskytovat všechny podmínky přístroje. Poškozená bezpečnostní zařízení a části by měly být opraveny nebo vyměněny dílnou zákaznického servisu, pokud není v návodech k použití stanoveno jinak. Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu. Nepoužívejte nářadí, u kterého nelze vypínač za-a vypnout.

15. Pozor!

- Pro Vaší vlastní bezpečnost používejte jen příslušenství a přídavné přístroje, které jsou udány v návodu k použití nebo výrobcem nářadí doporučeny nebo udány. Použití jiných, než v návodu k použití nebo v katalogu doporučených nástrojů nebo příslušenství, může pro Vás znamenat osobní nebezpečí úrazu.

CZ

16. Opravy jen od odborného elektrikáře

- Opravy smí provádět pouze odborný elektrikár, v jiném případě může vzniknout pro provozovatele nebezpečí úrazu.

17. Hluk

Při používání kompresoru nosit ochranu sluchu.

18. Výměna přípojného vedení

Je-li přípojné vedení poškozeno, musí být vyměněno výrobcem nebo odborným elektrikářem, aby se zabránilo nebezpečí.

1.2 Bezpečnostní pokyny k práci se stlačeným vzduchem a vyfukovacími pistolemi

●Kompresor a vedení dosahují při provozu vysokých teplot. Doteky vedou k popálením.
- Kompresorem nasávané plyny nebo páry je třeba udržovat prosté příměsí, které by mohly vést v kompresoru k požárům nebo výbuchům.
●Při uvolnění hadicové spojky je třeba spojku hadice držet rukou, aby se zabránilo zraněním způsobeným vymrštěním hadice.
●Při pracích s vyfukovací pistolí nosit ochranné brýle. Cizí tělesa a odfoukávané části mohou lehce způsobit zranění.
●Vyfukovací pistolí nefoukat na osoby nebo nečistit oděv na těle.

1.3 Bezpečnostní pokyny při stříkání barvy

• Nezpracovávat žádné laky nebo rozpouštědla s teplotou vzplanutí menší než 55 °C.
  ●Laky a rozpouštědla nezahřívat.
  ●Pokud jsou zpracovávány zdraví škodlivé kapaliny, jsou na ochranu nutné filtrační přístroje (obličejové masky). Dodržujte také údaje o bezpečnostních opatřeních výrobců těchto látek.
  ●Během stříkání, jako též v pracovní místnosti je zakázáno kouření. Také páry barev jsou lehce zápalné.
• Topeniště, otevřené světlo nebo jiskřící stroje se nesmí vyskytovat resp. být používány.
  ●Potraviny a nápoje neskladovat a nekonzumovat v pracovní místnosti.
  -Dbát údajů a označení vyhlášky o nebezpečných látkách uvedených na balení zpracovávaných materiálů. Popřípadě provést dodatečná bezpečnostní opatření, zvláště nosít vhodný oděv a masky.
  ●Pracovní místnost musí být větší než 30 m ^-3 a musí být zajištěna dostatečná výměna vzduchu při nastříkání a sušení. Nestříkat proti větru. Při stříkání hořlavých popř. nebezpečných látek zásadně dodržovat ustanovení místní policie
• Ve spojení s tlakovou hadicí z PVC nezpracovávat žádná média jako lakový benzin,

butylalkohol a metylénchlorid (snížená životnost)

1.4 Provoz tlakových nádob

●Kdo provozuje tlakovou nádobu, musí ji udržovat v řádném stavu, řádně ji provozovat, kontrolovat, neprodleně provádět nutné opravárenské a údržbové práce a učinit podle okolností nutná bezpečnostní opatření.
- Kontrolní úřad může v jednotlivých případech nařídit nutná kontrolní opatření.
- Tlaková nádoba nesmí být provozována, pokud vykazuje nedostatky, kterými jsou ohrožení zaměstnanci nebo třetí osoby.
●Pravidelně kontrolovat poškození tlakové nádoby, např. rez. Zjistíte-li poškození, obrat'te se prosím na servisní dílnu.

Dobře si bezpečnostní pokyny uschovejte.

2. Popis prístroje

1. Sací vzduchový filtr
2. Tlaková nádrž
3. Kolečko
4. Vodicí kolečko
5. Rychlospojka (regulovaný stlačený vzduch)
6. Manometr (nastavený tlak může být odečten)
7. Regulátor tlaku
8. Za-/vypínač
9. Přepravní rukojeť
10. Pojistný ventil
11. Vypouštěcí šroub kondenzátu
12. Manometr (tlak tlakové nádoby může být odečten)
13. Rychlospojka (neregulovaný stlačený vzduch)
14. Uzavírací zátka oleje (otvor na plnění oleje)
15. Šroub vypouštěcího otvoru oleje
16. Prühledové sklíčko

3. Oblast použití

Kompresor slouží k výrobě stlačeného vzduchu pro stlačeným vzduchem provozované nástroje.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použití neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

4. Technická data

Připojení na sít': 400 V 3\~ 50 Hz

Výkon motoru kW/PS: 3,0/4,0

Počet otáček kompresoru min⁻¹: 2850

Provozní tlak bar: max. 10

Objem tlakové nádoby (v litrech): 100

Teor. sací výkon l/min: 480

Hmotnost přístroje v kg: 81

5. Pokyny k umístění

• Překontrolujte přístroj, zda nebyl při transportu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal.
  ●K umístění kompresoru by mělo dojít v blízkosti spotřebiče.
• Je třeba se vyvarovat dlouhých vzduchových vedení a dlouhých přívodních vedení (prodloužení).
• Je třeba dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumíst'ovat ve vlhké nebo mokré místnosti.
• Kompresor smí být používán pouze ve vhodných prostorech (dobře větrané, teplota okolí +5°C - +40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny.
• Kompresor je vhodný pro používání v suchých prostorech. V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno.
• Před uvedením do provozu musí být zkontrolován stav oleje v čerpadle kompresoru.

6. Montáž a uvedení do provozu

⚠ Pozor!

Před uvedením do provozu musí být přístroj nezbytně kompletně smontován!

6.1 Montáž kol (3/4)

Přiložená kola musí být namontována podle obr. 6-7.

6.2 Montáž rychlospojky pro tlak tlakové nádoby (13)

Rychlospojku pro neregulovaný tlak tlakové nádoby (13) našroubovat na tlakovou nádrž (2) tak, jak je znázorněno na obr. 8 až 9.

6.3 Montáž přepravní rukojeti (9)

Přepravní rukojeť (9) našroubovat na kompresor tak, jak je znázorněno na obr. 10 až 12.

6.4. Výměna uzavírací zátky oleje (14)

Sroubovákem odstraňte přepravní víčko otvoru na plnění oleje a vložte přiloženou uzavírací zátku (14) do otvoru na plnění oleje (obr. 13).

6.5. Připojení na sít

• Kompresor je vybaven síťovým vedením se zástrčkou CEE 16A, ta disponuje přepínačem fází. Před uvedením do provozu zkontrolujte, zda motor běží ve správném směru (šipka směru otáčení na krytu klínového řemene), k tomu kompresor krátce zapnout. Pokud by se motor kompresoru točil nesprávným směrem, musí být točivé pole opraveno přestavením přepínače fází v zástrčce (použít šroubovák, přepínač fází lehce stlačit a otočit o 180°).
  ●Motor je vybaven vypínačem na přetížení. Při přetížení kompresoru se vypínač na přetížení automaticky vypne, aby chránil kompresor před přehrátim. Pokud by vypínač na přetížení zareagoval, vyčkejte, až se kompresor ochladí.
• Dlouhá prívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru.
  ●Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

6.6 Za-/vypínač (8)

Stlačením zeleného knoflíku (8) se kompresor zapne. Na vypnutí kompresoru se musí stlačit červený knoflík (8). (obr. 2)

CZ

6.7 Nastavení tlaku: (obr. 1)

●Regulátorem tlaku (7) může být nastaven tlak na manometru (6).
●Nastavený tlak lze zjistit na rychlospojce (5).

6.8 Nastavení hlídače tlaku

Hlídač tlaku je nastaven ze závodu.

Spínací tlak cca 8 barů

Vypínací tlak cca 10 barů

7. Čištění a údržba

⚠ Pozor!

Před všemi čisticími a údržbářskými pracemi vytáhněte síťovou zástrčku ze zásuvky.

⚠ Pozor!

Počkejte, až se kompresor kompletně ochladí! Nebezpečí popálení!

⚠️ Pozor!

Před všemi čisticími a údržbovými pracemi učinit tlakovou nádobu beztlakou.

7.1 Čištění

• Ochranná zařízení udržujte prostá prachu a nečistot. Přístroj otřete suchým hadrem nebo ho profoukněte stlačeným vzduchem s nízkým tlakem.
  ●Doporučujeme čištění přístroje po každém použití.
• Čistěte přístroj pravidelně vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; tyto mohou poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.
  ●Hadice a stříkací nástroje musí být před čištěním od kompresoru odpojeny. Kompresor nesmí být čištěn vodou, rozpouštědly apod.

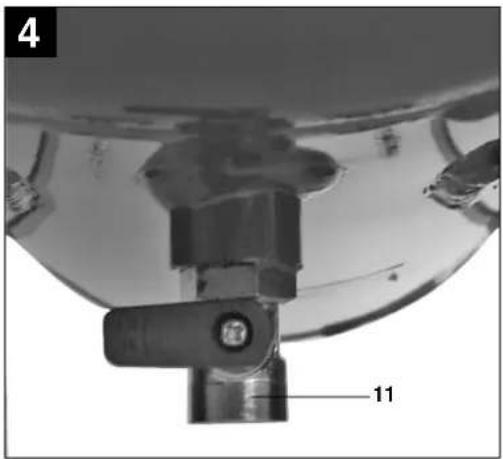

7.2 Kondenzační voda (obr. 4)

Kondenzační vodu je třeba každý den vypouštět otevřením odvodňovacího ventilu (11) (spodní strana tlakové nádoby).

⚠ Pozor! Kondenzační voda z tlakové nádoby obsahuje zbytky oleje.

Kondenzační vodu likvidujte ekologicky v příslušné sběrně.

Pojistný ventil je nastaven na nejvyšší přípustný tlak tlakové nádrže. Není přípustné pojistný ventil přestavovat nebo odstraňovat jeho plombu.

7.4 Pravidelná kontrola stavu oleje

Kompresor postavit na tvrdý, rovný podklad. Stav oleje se musí nalézat mezi značkami MAX a MIN na průhledové sklíčko (obr. 14/pol. 16).

Výměna oleje: Doporučený olej: SAE 15W/40 nebo rovnocenný.

První náplň oleje by měla být vyměněna po 100 provozních hodinách. Poté je třeba každých 500 provozních hodin olej vypustit a doplnit nový.

7.5 Výměna oleje

Vypněte motor a vytáhněte zástrčku ze zásuvky. Po vypuštění zbývajícího tlaku vzduchu můžete vyšroubovat šroub vypouštěcího otvoru oleje (15) na čerpadle kompresoru. Aby olej nekontrolovaně nevytékal, podržte pod ním plechový žlábek a olej zachyťte do nádoby. Pokud olej úplně nevyteče, doporučujeme kompresor trochu naklonit.

Použitý olej zlikvidujte na příslušném sběrném místě.

Až olej vyteče, nasad'te opět šroub vypouštěcího otvoru oleje (15). Naplňte nový olej do otvoru na plnění oleje (14), až stav oleje dosáhne požadované hodnoty. Nakonec opět nasad'te uzavírací zátku oleje (14).

7.6 Napnutí klínového řemene (obr. 15-17)

●Vytáhnout síťovou zástrčku a demontovat ochranný kryt klínového řemene.
●Povolit čtyři upevňovací šrouby motoru (A).
●Motor posunout, až bude klínový řemen tak napnutý, že se dá na nejdelším volném místě ještě cca o 1-2 cm promáčknout.
●Upevňovací šrouby motoru (A) opět utáhnout a namontovat ochranný kryt klínového řemene.

7.7 Čištění sacího filtru (1)

Sací filtr zabraňuje nasávání prachu a nečistot. Je nutné čistit tento filtr minimálně každých 300 provozních hodin. Ucpaný sací filtr výrazně snižuje výkon kompresoru. Uvolněte oba imbusové šrouby (B). Nyní můžete filtr vyjmout z obou polovin plastového krytu, vyklepat, profouknout stlačeným vzduchem při nízkém tlaku (cca 3 bary) a nakonec opět vložit. (obr. 18)

7.8 Skladování

⚠ Pozor!

Vytáhněte síťovou zástrčku ze zásuvky, přístroj a všechny připojené nástroje na stlačený vzduch odvzdušněte. Kompresor odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu.

⚠ Pozor!

Kompresor skladovat pouze v suchém a pro nepovolané osoby nepřípustném prostoru. Neklopit, skladovat vstoje!

7.9 Objednání náhradních dílů

Při objednávce náhradních dílů je třeba uvést následující údaje:

●Typ prístroje

- Číslo výrobku přístroje

- Identifikační číslo přístroje

- Číslo náhradního dílu požadovaného náhradního dílu

Aktuální ceny a informace naleznete na www.isc-gmbh.info

8. Likvidace a recyklace

Přístroj je uložen v balení, aby było zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin.

Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

CZ

9. Možné příčiny výpadku

Problém Příčina Odstranění
Kompresor neběží 1. Není k dispozici síťové napětí 1. Zkontrolovat kabel, síťovou zástrčku, pojistky a zásuvku
Kompresor běží, ale není k dispozici žádný stlačený vzduch	1. Netěsný zpětný ventil 1. Zpětný ventil vyměnit
	2. Defektní těsnění 2. Těsnění zkontrolovat, defektní těsnění nechat vyměnit odborným servisem
	3. Netěsný vypouštěcí šroub kondenzační vody (11).	3. Šroub rukou utáhnout. Těsnění na šroubu zkontrolovat, popř. vyměnit.
Kompresor běží, na manometru je zobrazován tlak, ale nástroje neběží	1. Netěsná hadicová spojení 1. Hadici na stlačený vzduch a nástroje zkontrolovat, popř. vyměnit
	2. Netěsná rychlospojka 2. Rychlospojku zkontrolovat, popř. vyměnit.
	3. Na regulátor tlaku nastavený nízký tlak.	3. Regulátor tlaku více otevřít.

Pozor!

1. Bezpečnostné predpisy

1.1 Všeobecné bezpečnostné predpisy

5. Ukladajte Váš kompresor na bezpečnom mieste

8. Nepoužívajte kábel na iné účely

- Nenoste váš kompresor zavesený za elektrický kábel a nepoužívajte ho aby ste ním vytiahli zástrčku zo zásuvky. Chráněte elektrický kábel pred teplom, olejom a ostrými hranami.

9. Dôkladne ošetrujte Váš kompresor

10. Vytiahnite elektrický kábel zo siete

13. Bud'te vždy pozorný

Pozorujte vždy Vašu prácu. Postupujte vždy rozumne. Nepoužívajte kompresor vtedy, ked' sa na prácu nemôžete koncentrovat'.

1.2 Bezpečnostné pokyny pre prácu so stlačeným vzduchom a fúkacími pištol'ami

Starostlivo uschovajte tieto bezpečnostné predpisy.

2. Popis prístroja

Objem tlakovej nádrže (v litroch): 100

Teo. nasávací výkon l/min: 480

6.1 Montáž kolies (3/4)

6.6 Vypínač zap/vyp (8)

Stlačením zeleného tlačidla (8) sa kompresor zapne. Aby sa kompresor vypol, musí sa červené tlačidlo (8) zatlačit'. (obr. 2)

6.7 Nastavenie tlaku: (obr. 1)

6.8 Nastavenie tlakového vypínača

Tlakový vypínač je nastavený výrobcom.

Zapínací tlak cca 8 bar

Vypínací tlak cca 10 bar

7. Čistenie a údržba

⚠ Pozor!

- Udržujte ochranné zariadenia vždy v m vzduchom pri nastavení na nízky tlak.

⚠ Pozor! Kondenzovaná voda z tlakovej nádoby obsahuje zvyšky oleja.

7.3 Bezpečnostný ventil (10)

©Pouze pro členské země EU

Nedávejte elektrické nářadí do domácího odpadu.

Podle Evropské směrnice 2002/96/EG o starých elektrických a elektronických přístrojích (WEEE) a podle národního práva musí být použité elektrické nářadí odděleně skladováno a odevzdáno k ekologické recyklaci.

Alternativa recyklace k zaslání zpět:

Vlastník elektrického přístroje je alternativně namísto zaslání zpět povinen ke spolupráci při odborné recyklaci v případě, že se rozhodne přístroj zlikvidovat. Starý přístroj může být v tomto případě také odevzdán do sběrny, která provede likvidaci ve smyslu národního zákona o hospodářském koloběhu a zákona o odpadech. Toto neplatí pro ke starým přístrojům přiložené části příslušenství a pomocné prostředky bez elektrických součástí.

⑧ Len pre krajiny EÚ

Recyklačná alternativa k výzve na spätný odber výrobku:

Dotisk nebo jiné rozmnožování dokumentace a průvodních dokumentů výrobků, takě pouze výnatků, je připustně výhradně se souhlasem firmy ISC GmbH.

SK

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přisné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na niže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:

1. Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.
2. Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním.

Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno.

1. Záruční doba činí 2 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.

2. Při uplatňování Vašeho nároku na záruku zašlete prosím přístroj bez poštovného na niže uvedenou adresu. Přiložte originál prodejního dokladu nebo jiného datovaného potvrzení o koupi. Pokladní lístek si proto dobre uložte jako důkaz! Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržite obratem opravený nebo nový přístroj.

Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu.

ZÁRUČNÝ LIST

Vážená zákazníčka, vážený zákazník,
